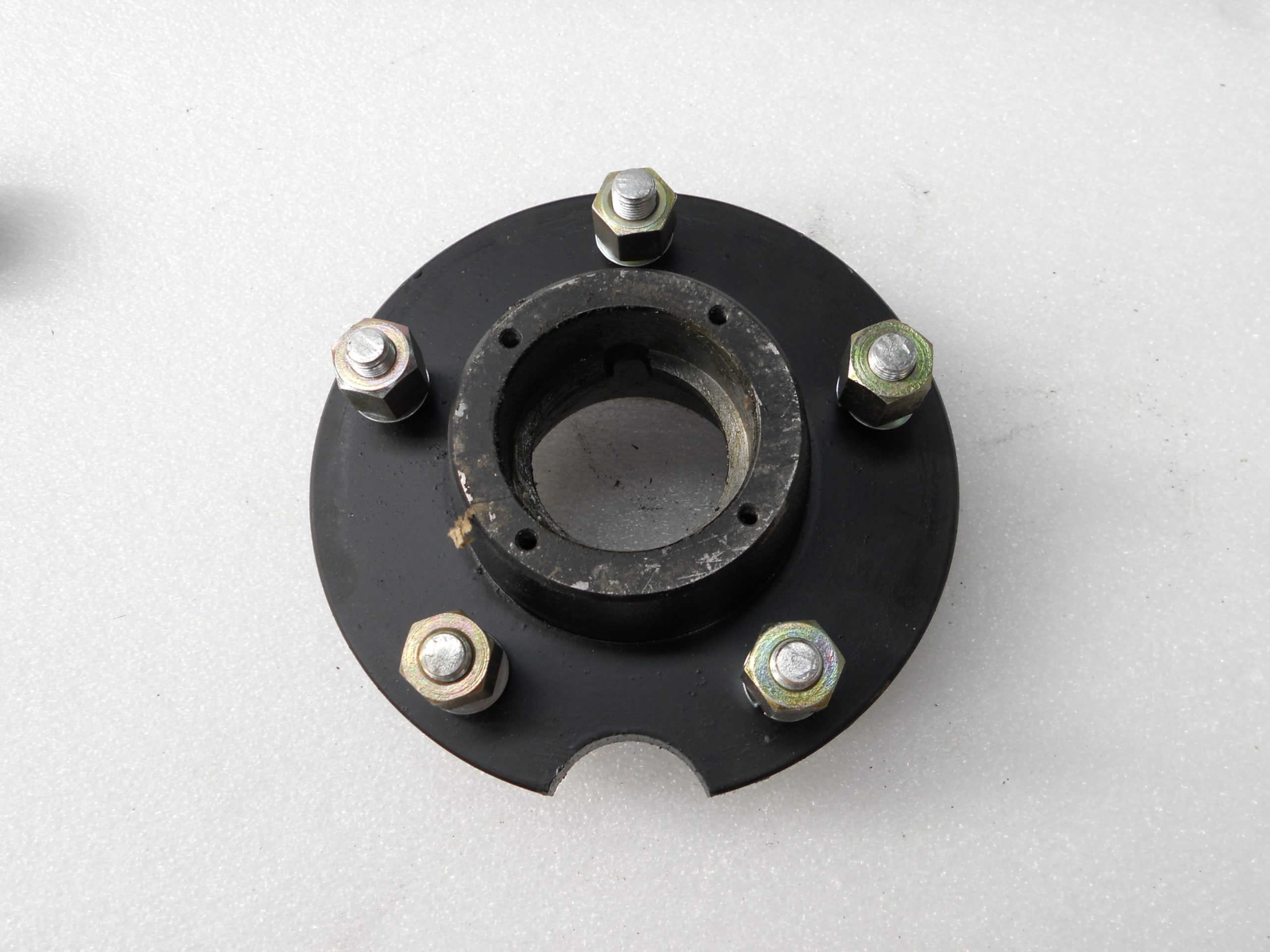

Крепление бочки через авто ступицу на бетономешалке. Самодельная бетономешалка или делаем раствор играючи. Из стиральной машины

Обзавестись бетономешалкой для домашнего использования нынче не проблема – в продаже хватает относительно недорогих бытовых моделей. Нюанс: подобные изделия не отличаются вместительностью (всего 60…100 литров) и надежностью, поскольку изготавливаются из дешевых комплектующих. Домовитому хозяину, владеющему навыками слесарно-сварочных работ, проще сделать бетоносмеситель нужного объема своими руками, следуя нашим рекомендациям.

Выбор конструкции мешалки

Для и приготовления цементных растворов различных марок применяются следующие виды механизированных смесителей:

  • принудительного действия — шнековые и лопастные;
  • гравитационные;
  • вибрационные.

Бетономешалка принудительного (слева) и гравитационного действия (справа)

Примечание. Мешалки для раствора вибрационного типа используются в промышленных масштабах. Собрать кустарный вариант в домашних условиях тоже реально – например, из ручного перфоратора. Но всерьез рассматривать подобные самоделки не стоит, причина — малая производительность установки.

Обычно домашние умельцы изготавливают гравитационные и принудительные модели бетоносмесителей – под них проще набрать комплектующие и материалы, имеющиеся в хозяйстве. Разберем подробнее каждую конструкцию.

Смесители принудительного действия

Принцип работы этой строительной машины напоминает приготовление раствора дрелью с насадкой – миксером. Перемешивание происходит с помощью лопастей либо шнека, установленного внутри неподвижной цилиндрической емкости. Привод – редукторный, цепной или ременной от электрического мотора мощностью 500 Вт и более (зависит от размеров емкости).

Принцип принудительного смешивания — корпус остается неподвижным, вращаются только лопасти

Конструкции принудительных бетономешалок могут отличаться по ряду признаков:

  • положение бадьи – вертикальное либо горизонтальное;
  • мобильность – стационарные установки (перемещаются краном или волоком) или передвижные модели на колесах;
  • способ выгрузки – через открывающийся лючок либо переворачивание горизонтальной бадьи, закрепленной на шарнирах;
  • порядок работы – циклический или непрерывный.

Справка. Бытовые миксеры предназначены для циклической работы – загрузка ингредиентов – смешивание – выгрузка, затем цикл повторяется. Шнековые смесители могут функционировать непрерывно – с одной стороны засыпаются сухие компоненты, с другой — выходит готовый раствор. Пример такой машины показан на чертеже.

Главное достоинство принудительной бетономешалки – получение однородного качественного раствора. Недостатки:

  • сложность изготовления – корпус и рабочую часть необходимо четко подогнать друг к другу, чтобы по углам емкости не оставалось мертвых зон, куда не достают лопасти;
  • приготовление бетонов затруднено — между стенками бадьи и лопастями застревают крупные и средние камушки;
  • подшипники самодельной мешалки надо защитить от проникновения воды, песка и цемента.

Вывод: установка отлично подойдет для выполнения штукатурных, отделочных и кладочных работ, особенно с применением сухих смесей. Также допустимо готовить бетон с наполнителем мелкой фракции – гравием, мраморной крошкой и так далее.

Машины гравитационного типа

Простейшая ручная бетономешалка, использующая принцип естественного перемешивания, изображена на фото. Если в домашнем хозяйстве отыщется железная бочка 200 л и обрезки металлопроката, такая самодельная конструкция обойдется практически бесплатно – из деталей придется купить только подшипники.

Совет. Машину с ручным приводом лучше делать из бочки, установленной на диагональную ось. Проверено практикой: качество приготовления сухих строительных смесей и бетонов значительно улучшается, а проходящая сквозь бадью труба служит дополнительным рассекателем раствора.

Классический бетоносмеситель с грушевидной бадьей использует комбинированный принудительно-гравитационный принцип. Изнутри емкости приварены лопасти хитрой формы, пропускающие бетонную смесь вдоль стенок, но захватывающие раствор ближе к центру. «Груша» вращается электрическим двигателем, бетон выгружается путем наклона рабочего барабана.

Чем хороши подобные конструкции:

  • мешалка годится для приготовления любых растворов;
  • простота изготовления — шарнирные элементы вынесены за пределы емкости и не нуждаются в герметизации;
  • «грушу» и привод можно разместить на стационарном либо передвижном каркасе, оборудованном колесами и даже прицепным устройством для легкового автомобиля.

Традиционные бетономешалки уступают принудительным по скорости приготовления и однородности раствора, зато выигрывают в простоте конструкции и универсальности. Для домашнего пользования больше подходят именно гравитационные модели. Пример такой самоделки с мотором от стиральной машины показан на видео:

Делаем растворомешалку из бочки

Чтобы подобрать детали для сборки строительной машины, предлагаем изучить ее устройство по представленному чертежу (пункты списка совпадают с позициями на эскизе):

  1. Смесительный барабан из металлической 200-литровой бочки.
  2. Рукоятка опрокидывания «груши» – стальная труба Ø20-26 мм.
  3. Опорные ролики барабана – 2 шт.
  4. Рама из металлической профильной трубы сечением 50 х 30 мм, толщина стенки 2,5 мм.
  5. Электродвигатель 750…2000 об/мин, мощностью 0,5…1,5 кВт.
  6. Поддерживающий поворотный подрамник.
  7. Крестовина сочленения – полоса металлическая 40 х 3 мм.
  8. Шкив промежуточный.
  9. Шкив основной.

Примечание. Размеры и способы соединения деталей можно изменять в зависимости от наличествующих материалов.

В качестве опорных роликов умельцы применяют небольшие колесики или обычные подшипники качения. Вместо профильной трубы без проблем используется круглая либо уголки плюс швеллеры. Размеры промежуточных и ведущих шкивов подбираются в зависимости от числа оборотов электромотора.

Помимо указанных материалов, понадобится кабель электропитания, блок пусковых конденсаторов и кнопка включения / остановки двигателя.

Изготовление бадьи

Строгая цилиндрическая форма бочки не способствует качественному смешиванию цемента с ингредиентами – щебнем, песком, керамзитом и прочими наполнителями. После затворения водой одна часть массы пристает к днищу, другая выплескивается через горловину.

Прежде чем собрать бетономешалку, из бочки нужно сделать «грушу»:


Примечание. Чем длиннее вы сделаете вертикальные надрезы, тем больше получится сужение «груши». Но помните – слишком длинные «лепестки» изгибаются неравномерно, в результате емкость потеряет правильную форму, во время вращения возникнет осевое биение.

К нижнему торцу бадьи нужно заново приварить днище и крестовину под сочленение привода. Другой вариант – крепление обоймы подшипника.

Сборка рамы и устройство привода

Конструкция железной рамы — произвольная, зависит от габаритов барабана, способа установки и найденных подручных материалов. При сборке учтите следующие рекомендации:

  • рама должна быть устойчивой, выдерживать раскачивание и опрокидывание бочки с бетоном;
  • между вертикальными стойками и горизонтальными элементами приваривайте ребра жесткости;
  • внутреннюю поворотную раму лучше делать на подшипниках, хотя вполне допустимо использовать шарниры на втулках;
  • под двигатель и детали привода подготовьте крепежные площадки;
  • если крутящий момент передается ремнем, предусмотрите скользящее крепление мотора либо шкива для его натяжения / ослабления;
  • поставьте фиксатор для закрепления бадьи в наклонном положении – сгодится металлический стержень, вставляемый в отверстия на поворотной части.

Особое внимание уделите расчету приводного механизма. Оптимальная скорость вращения «груши» — 30…40 об/мин, превышать либо занижать указанные обороты не рекомендуется. Задача – подобрать к имеющемуся электромотору шкивы, шестерни или редуктор, дабы понизить скорость. Рассчитываем передаточное число I, затем определяем размеры шкивов, пользуясь уравнением:

I = n1/n2 = D1/D2

  • n1, n2 – скорость ведущего и ведомого шкива соответственно;
  • D1, D2 – диаметры шкивов.

Пример расчета. Есть двигатель с оборотами вала 800 об/мин, размер ведущего колеса – 60 мм. Чтобы получить скорость вращения бадьи 40 об/мин, нужно подобрать ведомый шкив диаметром D2 = (800 х 60) / 40 = 1200 мм. При использовании цепной и шестеренчатой передачи нужно считать зубья звездочек.

Обычно размер ведомой шестерни выходит слишком большим. При изготовлении бетономешалки своими руками крутящий момент от электродвигателя к барабану можно передать разными способами:


Справка. На заводских моделях вопрос решается похожим способом — ведомая зубчатая шестеренка заделывается прямо в корпус бадьи.

После сборки рамы и монтажа опорных роликов бочка окончательно прикрепляется к нижней ступице. Остается подключить проводной механизм и собрать схему электропитания мешалки.

Заключение

Для нужд частного домохозяйства вполне достаточно бетоносмесителя полезным объемом 0,15 куба, что как раз соответствует 200-литровой бочке. Самодельную установку всегда можно усовершенствовать – приделать колеса, буксировочное устройство и даже организовать самозагрузку с помощью небольшого конвейера. Варианты модернизации строительной техники нередко публикуют участники тематических форумов.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.

Четыре принципа смешивания бетона


Самодельная бетономешалка

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.


Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

  • Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
  • Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
  • Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

  • Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
  • Детали изнашиваются гораздо реже.
  • Простота и надежность эксплуатации.
  • Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.


Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Бетономешалка из молочного бидона (фляги)


Бетономешалка своими руками из молочного бидона

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

  • Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
  • Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
  • Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Большая бочка


Бетономешалка из большой бочки 200 литров

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

  • Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.

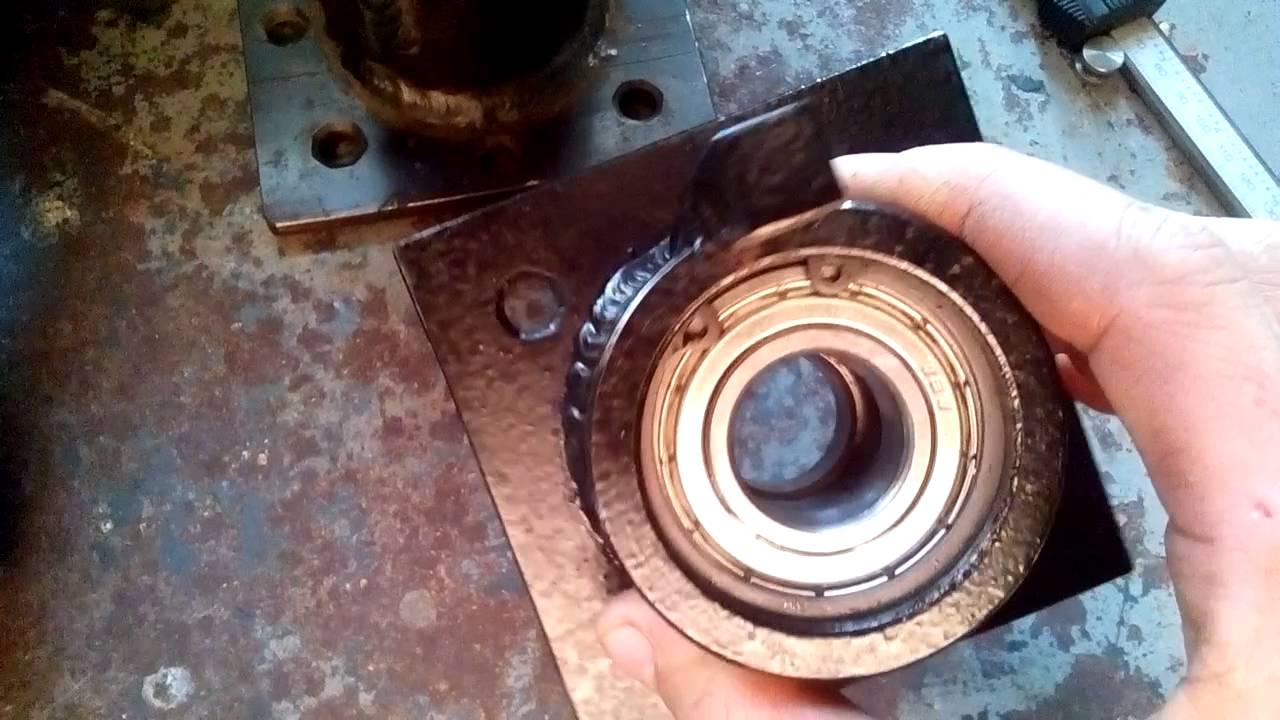

  • К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
  • Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:




Чертеж самодельной бетономешалки из бочки

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

  • Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
  • Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
  • Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.
  • Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

    Самодельная бетономешалка из бочки видео

    При выполнении тяжелых строительных работ ручная бетономешалка станет незаменимой и востребованной помощницей. Возможности этого полезного устройства не ограничиваются собственно бетоном, с не меньшим успехом в ней можно замешивать любой цементно-песчаный раствор.

    Бетономешалка механическая – за и против

    Определить область применения бетономешалки собственного изготовления довольно легко. Следует исходить из личной способности к тяжелым строительным работам. Потому что замесить раствор в механизированной 200-литровой бочке можно сравнительно легко, но эту цементно-гравийную смесь еще нужно доставить к месту назначения, залить в форму и подвергнуть вибрационному уплотнению (если таковое предусмотрено технологией). Невыработанный за день раствор застынет бесформенной грудой, как памятник вашей бесхозяйственности.

    Другая крайность заключается в попытке бетонирования фундамента 10х20 метров с помощью самодельного раствора. Никакая бетономешалка механическая подобных объемов работ не осилит, а ее владелец и подавно. Разумнее заказать самосвал бетона объемом несколько кубов и раскидать его содержимое по заранее выставленной опалубке – так будет оптимально и по финансовым, и по физическим расходам.

    Мастера сайта сайт подготовили для Вас специальный калькулятор . Вы легко сможете рассчитать нужное количество бетона.

    Поэтому личная бетономешалка используется для такой работы, как возведение крыльца своими руками, создание стяжки в одной комнате или при установке свай для забора. Объем бетонирования должен соответствовать вашим физическим возможностям и аппаратной емкости самого устройства.


    Бетономешалка – электрическая или механическая?

    По сути, нет большой разницы в трудоемкости изготовления между электрической и механической бетономешалкой. Другое дело, что сложность электрического варианта существенно выше, но зато им можно пользоваться в одиночестве. Ручной вариант обязательно сопряжен с работой вдвоем, нужно же кому-то «крутить барабан», как говорит бессменный ведущий в одном известном шоу.

    Но! Механическую ручную бетономешалку можно сделать мобильной, то есть передвижной. Электрический вариант затруднительно взгромоздить на колесики и таскать по приусадебному участку – он сложен, громоздок и нуждается в более прочном каркасе и шасси. Вибрация от электромотора тоже весьма высока. При необходимости электрическую мобильную бетономешалку лучше купить в магазине, чем стремиться к лаврам великого конструктора. Подобное стремление может закончиться обрывом приводного ремня (в лучшем случае) или пробоем напряжения на металлический корпус (а вот от подобного конфуза последствия бывают самые плачевные).

    Ручная бетономешалка – своими руками делаем механическую помощницу

    Последовательность изготовления кустарного устройства для замеса раствора состоит из нескольких этапов:

    Ручная бетономешалка своими руками — пошаговая схема

    Шаг 1: расчетный

    Он связан не с работой над аппаратом, а с оценкой имеющегося в хозяйстве металлического скарба. До чертежей доберемся чуть позже. Основа любой бетономешалки – объемистая металлическая емкость. В качестве такой лучше всего подойдет бочка на 150-250 литров, можно б/у. Если нужной бочки в хозяйстве не обнаруживается, можно поискать нечто подобное у соседей или знакомых. Можете увлечь их перспективой забыть о ручном замесе бетона и взять бочку взаимообразно, с условием последующей аренды бетономешалки. Да, для нашей бочки обязательно нужна «родная» крышка, которую приварим на посадочное место.

    Кроме того, потребуется с помощью сварочного выпрямителя или инвертора сделать несущий каркас. Для этого понадобятся трубы или уголки из черного металла (из арматуры каркас получится тяжелым) и сам сварочный аппарат. Купить его вполне разумно – современные модели стоят недорого, работают от бытовых 220 Вольт, осваиваются сравнительно легко и существенно облегчают хозяйственные будни на лоне природы.

    Шаг 2: разметочный и проверочный

    Размечаем контуры каркаса, исходя из габаритов бочки – она будет центром нашей рукотворной композиции. Если каркасную основу составляют уголки, то размер их полок должен быть не менее 50х50 мм. Если трубы – то хорошо подойдут обычные водопроводные, 25 мм внешнего диаметра (опять же можно б/у, лишь бы не ржавые). Арматура для каркаса и ручки нужна диаметром не менее 15 мм, желательно рифленая. Для вала нужна толстая и гладкая арматура большого диаметра, не менее 40 мм.

    Испытываем бочку на герметичность и прочность. Следует простучать ее стенки и выяснить, нет ли проржавевших участков. При обнаружении таковых их понадобится заварить листовым металлом снаружи и снова проверить герметичность. Запасаемся двумя подшипниками, двумя дверными петлями, проверяем работоспособность сварочного аппарата и болгарки.

    Шаг 3: сварочный

    В геометрическом центре днища бочки проделывается отверстие под вал. Такое же отверстие сверлится в крышке (она еще не приварена!). В центр днища приваривается фланец с валом, с наружной стороны на него сажается подшипник. С крышкой будет сложнее – к ней приваривается подвижный фланец с лопастями, которые и будут размешивать раствор при вращении рукоятки.

    Лопастей потребуется не меньше трех, их габариты должны доставать до середины бочки, но не скрести по ее стенкам. То есть проявляем умение художественной сварки и создаем внутренний железный цветок – маховик бетоносмесительного процесса. Боковые стойки каркаса свариваются в форме буквы А, их размер идентичен. Если бетономешалка будет самодвижущейся, то боковые стойки привариваются друг к другу длинными арматурными прутами, а к концам ножек обеих букв А прикрепляются металлические колесики – широкие и прочные.

    Днище сажается на вал подшипником, крышка с лопастями вставляется на посадочное место и приваривается по периметру. Задвигается вторая опора с ручкой и тоже устанавливается на подшипник – основная часть работы завершена.

    Шаг 4: завершающий

    В боковой части бочки, по центру прорезается отверстие не менее 30х30 см для загрузки компонентов раствора и выгрузки готового бетона. Работу выполняют с помощью болгарки, причем осторожно – нельзя повредить основную часть стенки. Вырезанную часть сажают на две петли, с герметизацией болтовых отверстий стойкими к цементу составами (силиконовый герметик и др.). Чем уже будет режущий диск болгарки – тем лучше, это обеспечит плотное сопряжение рукотворного люка и стенки. Поэтому завершающую часть прорезов выполняют острой ножовкой по металлу.

    К той стороне бочки, где расположены лопасти, приваривается длинная и прочная ручка. Для замеса стандартного бетона достаточно загрузить через дверцу песок, гравий, цемент и воду, хорошо ее закрыть, провернуть рукоять на 15-20 полных оборотов и можно подставлять тачку для выгрузки готового раствора.

    Ручная бетономешалка своими руками изготовлена! Заливайте в нее воду «под завязку» для проверки герметичности и можете замесить пробную партию раствора. Когда собственные этапы тяжелого строительства останутся в прошлом, ваша механическая помощница станет востребованной гостьей у соседей, которым только предстоят фундаментальные работы.

    На современном этапе развития строительных технологий, ни одна постройка не может обойтись без применения такого приспособления, как бетономешалка.

    Бетон является основным элементом как масштабного строительства, так и локального. Дачные участки просто не могут обойтись без бетономешалки, поскольку с ее помощью всегда можно подправить погрешности строительства или просто укрепить колодец либо другие огородные конструкции.

    Разумеется, вариант замеса бетона с помощью обычной совковой лопаты никто не отменял. Но он слишком трудоемкий, к тому же позволяет замешивать лишь небольшие объемы бетона.

    Затрата сил и времени колоссальная. Кроме того, бетон достаточно быстро застаивается, поэтому нередко смешивание бетона лопатой может превратиться в совершенно бесполезную затею.

    Рынок строительных материалов изобилует уже готовыми бетономешалками, которые в большинстве случае оказываются не по карману простым дачникам.

    На помощь приходит самодельная бетономешалка, сделанная своими руками.

    Подробные инструкции и наглядное пособие будет представлено ниже.

    Сделанная — гордость и радость любого дачника. Инструкции и возможные варианты в материале нашего сайта.

    Пузыреплодник калинолистный Диаболо- изящное украшение любого сада. Какие в плане ухода и размножения?

    Чертежи и конструкции самодельных бетономешалок

    В первую очередь для бетономешалки необходимо подготовить тару таких размеров, которая будет уместна для ваших видов работ.

    Не стоит выбирать маленькие емкости. В них бетон достаточно быстро застоится, а если объема переработанного материала вам окажется мало, потребуется снова замешивать его. Наиболее приемлемый объем емкости — 200 литров .

    Следующим шагом вырежете дно средних размеров в вашей будущей бетономешалке.

    Обратите внимание на то, что любая бетономешалка должна быть прочной и устойчивой. Рекомендуется максимально ответственно подойти к изготовлению, так как любые неточности сразу же приведут к поломке сооружения.

    В том случае, если предполагаемый объем работы бетономешалки будет не очень большим, то его остов вполне может быть деревянным.

    Средних размеров брус может быть от 10х10 до 20х20, не более и не менее.

    Важно, чтобы соединение деталей в раме должно основываться на приципе «в шип». Кроме того, оно в обязательном порядке должно быть промазано клеем и посажено на саморезы.

    Такая конструкция гарантирует длительный срок эксплуатации бетономешалки.

    Рама для бетономешалки должна быть металлической. Для того чтобы сконструировать ее, заранее запаситесь уголком небольших размеров. За его ответствуем также подойдет швеллер. Гайки, заклепки или даже сварка поможет вам сложить конструкцию.

    Что касается двигателя, то в самодельных бетономешалках часто используют мотор от старых автомобилей или скутеров. Опять же, если объемы производства будут незначительным.

    Мотор от старой стиральной машинки также придется очень кстати. Его преимущество в том, что он может работать достаточно долго, при этом не перегорая.

    Чертежи самодельных бетономешалок в фото — галерее.

    В процессе смешивания бетона, важное значение имеет момент кручения бетона . Мотор от стиральной машинки изначально для этого и был предназначен, поэтому способен выдержать любую нагрузку.

    Для бетономешалки подойдет небольшое количество оборотов — 25 оборотов в минуту.

    Для того, чтобы обеспечить это количество, необходимы редукторы. Важно, чтобы они были разных схем. Самый примитивный редуктор — это тот, который состоит из шкива и ремня.

    Как вариант, это бетономешалка с мотором от старого мопеда или, как уже говорилось ранее, скутера. Его преимущество в том, что это вариант очень компактен и мобилен, так как для его функционирования не нужна электроэнергия. Даже на большом участке сада его можно перемещать и транспортировать без лишних хлопот и неудобств.

    Но что касается редуктора, то он, разумеется, должен быть цепным. В противном случае такая конструкция просто не будет функционировать.

    В ролике подробно рассказано и показано, как делается бетономешалка своими руками с чертежами и наглядным пособием по изготовлению.

    Самодельная бетономешалка из бочки является одной из простейших конструкций для изготовления своими руками. Но в то же время, она способна очень качественно перемешивать бетон и притом, достаточно длительный срок.

    Для того чтобы начать использовать ее, вам не потребуется ни бензин, ни электричество.

    Чертеж бетономешалки из бочки

    Главным образом вам необходимо найти подходящую бочку. Обратите внимание на то, чтобы в ней не было дырок и отсутствовала ржавчина.

    У бочки обязательно должно быть надежное дно и хорошая крышка. Если одна из этих составляющих будет отсутствовать, то вам придется ее приварить либо закрепить каким-либо иным способом.

    Далее, с обоих сторон нужно закрепить фланцы с подшипниками и уже после этого вырезать небольшое отверстие с одного бока бочки. Закрепите вырезанное отверстие шарнирами, чтобы была возможность в любой момент открыть и закрыть этот люк.

    Для того, чтобы надежно прикрепить ваше сооружение к земле, через него должен быть продет вал. Затем, в вырезанный ранее люк можно засыпать требуемые ингредиенты и плотно закрыть крышку. Запустите механизм в действие, и через некоторое время ваша смесь будет готова.

    Обратите внимание на то, что конструкция, основой которой является бочка, способна перемешать и другие рабочие, строительные материалы.

    На видео бетономешалка из бочки на основе двигателя от стиральной машины.

    В качестве основы — стиральная машина

    Прежде всего стоит отметить, что лучше всего подойдет машинка, которая имеют вертикальную загрузку.

    Но даже если таковая отсутствует — это не беда. При желании, бетономешалку можно смастерить абсолютно из любой модели. Самое главное, она обязательно должна иметь емкость для активатора, который сразу же следует заменить.

    Редуктор для бетономешалки

    А на его место установить вал, который будет подходить соразмерно.

    Важное условие: и скобы и лопасти должны располагаться строго симметрично . Срок жизни этого приспособления будет во много зависеть от такого условия.

    Обратите внимание на то, что скобы обязательно должны иметь одно посадочное отверстие. А соединены они должны быть перпендикулярным способом.

    Каждая стиральная машинка имеет сливное отверстие разной формы. Для того чтобы не повредить его при замешивании бетона, слив необходимо закрепить или вовсе поменять, а впоследствии заглушить.

    На фото бетономешалка из стиральной машинки

    Самодельная бетономешалка из стиральной машинки не пригодна для больших объемов работ по многим причинам. Зато в остальном, она будет просто незаменима.

    К тому же, придаст вашей технике вторую жизнь, что в первую очередь, сбережет ваши средства.

    Типичные ошибки

    В процессе изготовления этого приспособления может возникнуть ряд ошибок, которые необходимо заранее предусмотреть и по возможности, не допустить:

    1. Во-первых, любая емкость, которую вы будете использовать, должна быть качественной . Заранее проверьте на предмет дырок, ржавчины или иного рода порчи.
    2. Во-вторых, следовать инструкции необходимо детально . Поскольку все отклонения приведут к несогласованности ваших действий, а значит, есть риск в итоге получить некачественную бетономешалку.
    3. В-третьих, металлические рамы, которые вам потребуются для бетономешалки, нельзя сваривать с чугуном . Это только усложнит ваш и без того нелегкий труд.
    4. В-четвертых, старайтесь не перегружать ваш прибор лишней массой . Если вы рассчитываете на небольшой объем бетона, значит не превышайте его.

    Любой умелец всегда может сберечь приличную сумму денег, если будет знать, как сделать бетономешалку своими руками. К тому же сделать это не так уже сложно.

    Достаточно иметь минимум строительных материалов, инструментов, находчивость и внимание.

    Кроме того, из чего бы ни была сделана бетономешалку, она сможет прослужить вам достаточно долго при должном уходе и правильной конструкции.

    Приступать к сооружению лучше вдвоем или втроем. Одному человеку будет не под силу справиться с объемом работы, который нужно будет выполнять единовременно.

    Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

    Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

    Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

    Но этот вариант имеет следующие минусы:

    • высокая цена бетонной смеси;
    • вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
    • плотная жилая застройка может не позволить проехать тяжелой технике.

    Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

    Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

    Достоинства самодельной бетономешалки

    Бетономешалка, сделанная своими руками имеет следующие плюсы:

    • Она будет иметь нужную вам форму;
    • Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
    • Самодельную бетономешалку легко обслуживать и ремонтировать;
    • Ей можно гордиться перед соседями и знакомыми.

    Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

    Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

    Общая технология создания бетономешалок

    Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

    Не пугайтесь такому количеству необходимых материалов – многие из них можно купить по низкой цене или отыскать в гараже.

    Инструкция по изготовлению ручной бетономешалки

    Вам потребуется:

    • металлическая бочка, емкостью 100 – 200 л;
    • стальной уголок или профиль для станины;
    • два б/у подшипника;
    • отрезок металлической трубы для оси и ручки.

    Из инструментов понадобится болгарка и сварочный аппарат.

    • Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
    • Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.
    • Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.
    • В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
    • Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

    Бетономешалка с электроприводом

    Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

    У подобного агрегата есть как плюсы, так и минусы.

    Преимущество бетономешалки с электроприводом в том, что не требуется делать герметичное отверстие, как в ручной модификации.

    Минус – это необходимость устройства сальников на оси привода.

    Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

    Обратите внимание!

    Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

    Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

    Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.

    В заключении отметим, что созданная собственноручно бетономешалка лучше аналогов из Китая. Надеемся, что данная статья поможет вам сделать такую необходимую вещь самостоятельно.

    Фото бетономешалки своими руками

    Обратите внимание!

    Какие подшипники присоветуете в самодельные ступицы?


    cap

    Озадачен выбором ПШ в проектируемые самодельные ступицы. В небезызвестной статье «Московский чоппер» рекомендуют шариковые. Конечно плюсов масса — упрощается конструкция, сальники, регулировка. Но беспокоит люфт, ресурс. У кого есть опыт эксплуатации, подскажите какие лучше поставить? желательно с указанием номеров. Заранее благодарен.


    Horse
    Horse

    Себе ставил 204.


    Clown

    Мы ставим 203 (D=42, d=17, b=12)
    с сальниками.
    Очень просто и качественно.

    Только когда будешь ступицу и ось заказывать — дай токарю подшипники, пусть под них делает, чтоб не прослабил отверстие.


    Z-uv

    203 лучче ставить по четыре штуки на колесо — я так поставил. Бывалый народ говорит, что в этом случае о подшипниках можно будет не вспоминать очень долгое время.


    el-diablo

    Какраз тот случай кода мы идем наповоду у ждапов невдаваясь в подробнасти.Да , у джапов шариковые. Но они настолько высокого качества что наши шариковые и рядом неваляюца. Им получается легше поставить хороший шарик чем мутить систему с конусом.

    Походу маё мнение- конус и только конус. С взрослой системой натяжки. Можно по образу и падобию обычной, можно даже ступицу сделать с резбой под стандартную гайку натяжки с сальником с двух сторон. Это будет завсегда лучше и солиднее чем шарики которые кстати непредназначены для больших нагрузок. И смазку в них пожно запресовывать взрослую 158 а не надеяца что в герметичном шарике смазка высокого качества а не обычный салидол. Обратите внимание на герметичный подшибник генератора- убиваеца как 2 пальца обоссать.

    Ктоже всетаки решил сделать шарики то хотяб подбирайте подшибники высококачественные, не просто 203, 206 ито а те у каво первая цифра 6 — это допуски. Если подшибник 6205 то он лучше чем простой 205 потомучто нет в нем люфта не осевого не радиального. Точность изготовления лучше. А нет люфта знач нет ударов и небудит большого износа. И неберите крытые, лучше лишний сальник поставьте и ненадейтесь на гарантии «вечной смазки»


    maugli

    конус весчь хорошая, особенно для одиночки — там осевые нагрузки солидные в повороте.
    но не в каждой токарке можно сделать грамотную систему регулировки.
    ябы поставил хорошие шариковые. если боишься за ресурс — увеличь размер подшипника, тебя же ничто не ограничивает.
    а вот касательно закрытыш подшипников и сальников — полностью за. манжета завсегда лучше, тем более что вечной смазки не бывает.
    кстати, можно попробовать шариковые двухрядные, они же сферические.
    правда не знаю, можно ли их найти в свободной продаже ,как обычные шариковые


    el-diablo

    Граматная система регулировки это всеголишь внутренняя резба под стандартную региулировочную гайку ака «Корпус сальника». Деловто, нарезать на токарке такую огромную резбу))))


    maugli

    ага, нарезанная тупым резцом и пьяным токарем


    ComardeB

    А вот насчёт крытых и пр.
    Что плохого можно сказать насчёт закрытых но только с одной стороны?


    Krusha

    Я себе буду делать на ступичных от ВАЗ08 6-256706Е1С17, задний. Он хоть и шариковый, но двухрядный . Кого не удовлетворяет индекс нагрузки 7, может взять от передней ступицы. Там индекс 9. Один такой подшипник держит колесо у машины и ходит более 50000 км со скоростями до 160 км/ч. А в ступицу их надо два. И купить можно в любом магазине.
    Есть у него один недостаток — размер большой. Но я планирую сделать проставку, что позволит использовать стандартную ось. Тем самым недостаток становится достоинством.


    maugli
    цитата:

    Он хоть и шариковый, но двухрядный

    сферический? кульно, вот такой и стоит взять.
    он от классики или от переднеприводных? а то в магазина не поймут, если я им номер продиктую


    el-diablo

    Чета я невкурю с каких хуев это сферический вдруг стало кульно?Нахера вам нужны самоустанавливающиеся подшибники?Этаж узкоспециализированная вешь, нахер непригодная к нашим баранам. Аниж нужны когда ось вращения несовпадает с осью вала.
    Ибёте сами себе мозги когда реальный выход уже давно до вас сделали и все что вам нужно это нарезать в ступице с одной стороны резбу.


    Krusha

    Шариковый двухрядных не есть самоустанавливающийся! Словами он зовется подшипник задней ступицы восьмерки ВАЗ. На передней ступице стоит такой же, только побольше и помощнее. Он НЕ САМОУСТАНАВЛИВАЮЩИЙСЯ!!! el-diablo прав на все 200%: сферический тут нафиг не нужен.
    Преимущество шарикого двухрядного перед коническим — высокие скорости вращения, нет необходимости регулировки, высокая наадежность.

    А вообще я никого не склоняю к такому кощунству, просто я так себе сделаю, потом и поделюсь впечатлениеми.


    maugli

    для el-diablo:
    сферичский хорош не тем ,что он самоустанавливающийся (хотя про пьяного токаря я уже говорил) а тем, что держит неплохие осевые нагрузки и не требует регулировки

    для Krusha:
    погоди, объясни толком, он сферический или просто как замена двум шариковым?


    Krusha

    Еще раз повторю: это просто шариковый двухрядный. Два шариковых подшипника в одном корпусе. Никакой он не сферический.

    Проектировать узлы надо по возможности так, чтобы их даже пьяный токарь сделал правильно. А то можно такого наворотить, что и трезвый не сделает.


    maugli

    ясно, вопросов больше не имею


    1walera

    Мужики не могу промолчать!
    От ступиц 2008 двухрядные шариковые с разрезанной внутренной обоймой и зазор осевой маленький обеспечивается при сжатии этих половинок жутким усилием (у восьмерки гайка тянется 21 Н\М) это очень сильно!
    Сам не одну машину изездил как не затянешь от души гайку так кирдык подшипнику через 3 тыс.км

    МОЙ ВЫВОД ПОДШИПН. ХОРОШ НО ДЛЯ СВОЕЙ ЦЕЛИ!
    НАХРЕНА ТАКИЕ БОЛЬШИЕ ЖЕЛЕЗЯКИ В МОТИК ТОЛКАТЬ И ДЕЛАТЬ ОСЕВОЕ СЖАТИЕ ОБОЙМ????

    БЕРИТЕ ГОТОВУЮ КОНСТРУКЦ. ОТ КОЛЕСА ШТАТНОГО ДАЖЕ ВТУЛКИ ВСЕ ПОЙДУТ В ДЕЛО!!

    ВСЕМ ПРИВЕТ


    maugli

    да?
    вот блин! нет в жизна щасья. придется видимо под конические делать.
    кто-нить может посоветовать, как нагрузку на него прикинуть? хочется знать ,сколько он мне должен служить


    1walera

    А что считать собрался??? для расчета нужно боковое и радиальное усилие в Кг. нужна угловая скорость. И что с результатом расчета будешь делать????
    Бери штатный он с коляской и бабой в фуфайке по 20 лет ездит! А здохнет новый копейки стоит!

    Я изготовил переднее колесо с штатными подшипниками ступицу такую сделал что короткие спицы от урала и диск (обод — машина на уме) от ижа.

    Кто тут публикует чертежи могу скинуть в кореле все детали ступицы и диск и всю хрень под Орионовскую вилку


    Как из старых барабанов и ступиц сделать мощный станок

    При возникновении желания собрать ленточную пилу своими руками, воспользуйтесь этой конструкцией. Она предусматривается все необходимые регулировки, а главное имеет надежные узлы.

    Основные материалы:


    • ступицы с тормозными барабанами – 2 шт.;
    • электродвигатель;
    • профильная труба 15х15 мм, 20х20 мм, 50х50 мм;
    • болты, гайки, шпильки;
    • мелкие подшипники –10 шт.;
    • ДСП или фанера;
    • рояльная петля;
    • пильное полотно.


    Процесс изготовления ленточной пилы


    Барабаны на ступицах необходимо развернуть наоборот, прикрутить и срезать на них обод. Естественно детали нужно зачистить и проверить, чтобы все легко вращалось.

    Зажимаем ступицу в тиски и болгаркой отрезаем кромку барабана.

    В результате получается 2 ролика с осями.

    Из профильной трубы 20х20 мм сваривается каркас станка. Его размер зависит от диаметра тормозных барабанов, выбранного пильного полотна и габаритов мотора.


    К станине приваривается стойка из трубы 50х50 мм для крепления верхнего ролика.

    К каркасу прикручивается нижний ролик.


    Под ним предусматривается площадка для размещения электродвигателя так, чтобы между его шкивом и ступицей можно было натянуть приводной ремень.

    Верхний ролик должен закрепляться подвижно для натяжения ленты. Для него сваривается рамка со скользящей на шпильках переходной пластиной. Она приваривается с установленным роликом вверху стойки 50х50 мм.




    Вертикальная трубка приваренной рамки используется в качестве направляющей для трубы 15х15 мм. Для фиксации последней нужно будет засверлиться и вварить гайки для вкручивания прижимных болтов.


    Далее нужно сделать 2 улавливателя ленты. Для этого из отрезка большой профильной трубы вырезается 2 уголка.


    С короткого края в них делается широкая открытая продольная прорезь. На противоположной половине вытачивается длинный внутренний пропил. В первый вваривается ось с подшипником. На этой же половине уголка по наружной стороне прикручиваются подшипники, как на фото.


    Один лентоулавливатель прикручивается с торца к скользящей трубке 15х15 мм. Второй закрепляется к станине внизу возле первого ролика, связанного с мотором.





    Под размер каркаса, из ДСП или фанеры вырезается столик. Он прикручивается к станине через рояльную петлю. К столику прикрепляется параллельный упор, в пропил на столешнице для ввода ленты закладывается отрезок профильной трубы.



    Для возможности регулировки угла наклона столика под ним нужно сделать скользящий подпор. Для этого подготавливается полоса с продольным вырезом. Она присоединяется к столешнице с противоположного от петли края с помощью монтажного уголка. Напротив полосы на станине приваривается гайка, чтобы прижимать подпор болтом в нужном положении.

    Далее станок окрашивается, к двигателю подводится питание, устанавливается кнопка включения. Перед запуском настраивается натяжение пильного полотна сдвигом верхнего ролика, и положение улавливателей.



    При использовании мощного мотора пила сможет работать как с деревом, так и металлом. Благодаря регулировке столика, на ней возможно настраивать угол реза.



    Смотрите видео


    Как самому сделать вездеход из мотоцикла.

    Самодельные вездеходы из мотоблока своими руками. Как сделать самодельный колесный вездеход

    И при этом, чтобы он был устойчивым. Оказывается, «велосипед» уже давно изобретен, и называется он каракат. Он представляет собой вездеход, созданный самостоятельно, базирующийся на 3-4 колесах, оснащенных огромными покрышками низкого давления. В качестве двигателя могут использоваться мотоциклетные двигатели. Эти устройства прочны, удобны и проходят практически по любой местности.

    Область использования

    За счет того, что используются покрышки или камеры низкого давления каракат имеет проходимость, сопоставимую с вездеходами — как гусеничными, так и колесными, то есть они способны передвигаться без особых проблем по болотистой, заснеженной местности, а также, что немаловажно, по грязи. Мотоциклетные двигатели позволяют экономить топливо, что позволяет использовать эти устройства на большие пути. Так как основное предназначение данного вездехода — бездорожье, то ждать огромной скорости от него не стоит. Максимум, который можно из него выжать — 70 км/час.

    Строительство «вездехода»

    Изначально необходимо выбрать базис, здесь лучше выбрать раму некрупного мотоцикла. В качестве примера можно привести «Иж». Созданный мото вездеход очень маневренен, позволяет перемещаться по тем местностям, которые были оговорены выше. Подвеска для него состоит из двух частей, которые соединены между собой усиленным шарниром. В качестве шин можно использовать камеры от тракторов, самолетов или вертолетов (дороговато), либо грузовиков. Конечно, можно купить и специальные покрышки низкого давления, но будьте готовы к тому, что данная покупка обойдется «в копеечку». Камеры надеваются на штамповку (или другие диски) и прикрепляются на металлическую ступицу к подвеске. Металлическая ступица должна иметь сверхпрочные ленты, расположенные поперек колеса. В последнюю очередь устанавливаем двигатель, «педали» — сцепление и тормоз, выхлопную трубу.

    Наиболее сложно построить вездеход на гусеницах, но зато у него наилучшая проходимость. Однако эти вездеходы чаще всего делают на автомобильных движках, поэтому в рамках этой статьи мы их не будем рассматривать.

    При проектировании караката помните, что движок должен обязательно охлаждаться. Элементарным способом является установка вентилятора с кожухом. Также при проектировании нужно учесть, в течение какого времени предполагается эксплуатировать вездеход. При круглогодичной эксплуатации лучше использовать четырехтактные движки. Хорошо себя зарекомендовали движки М-67.

    При проектировании ходовой части лучше включить в конструкцию независимые подвески колес для создания комфортных условий «ездокам». Рама может быть

    • цельной и нецельной,
    • плоской и пространственной.

    На раме лучше всего отрезать подседельные стойки и сделать скосы, также можно срезать заднюю вилку. Раму, как правило, удлиняют и усиливают.

    Движок соединяют через вал с шестеренкой цепочной передачей, после чего выводится управление на руль, закрепляются педали и рычаги.

    Примеры каракатов

    Удачная модель мото везедехода была собрана с движком от «Урала» мощностью 36 л.с. Его изобретатель из Кирова по имени Сергей ввел в конструкцию специальные лопасти для преодоления водных препятствий.

    Другой каракат, называемый «Самсон», был создан на основе двух мотоциклов — пассажирского «Иж Юпитер-5» и грузового «ИЖ 6.920ГР». В результате получился достаточно мощный вездеход, способный буксировать объемный прицеп.

    Болотоход вездеход каракат сделанный из мотоцикла ИЖ Планета 3: фото самоделки с подробным описанием конструкции.

    Колёсный болотоход — обладает низким удельным давлением на поверхность почвы, что позволяет ему передвигаться по заболоченным участкам и водной поверхности.

    Этот самодельный каракат сделан из мотоцикла ИЖ Планета 3 , его конструкция довольно проста, и построить такое транспортное средство можно своими руками.

    Колёса для болотохода сделаны следующим образом: камеры КФ-97 от прицепа трактора Т-150. Покрышкой для такого камерного колеса является такая же камера, только разрезанная по меньшему диаметру. Сначала одевается «покрышка», потом перетягивается ремнями. Поперечные ремни-шлейки получились длинной примерно по одному метру, а продольная полоса длинной 3.5 метра. Ширина продольной полосы 30 сантиметров. Поперечные ремни с продольной полосой соединены при помощи болтов.

    Саму раму от мотоцикла пришлось удлинить и усилить. Чтобы маятниковая вилка не болталась, она была приварена. Цепь и звезды позаимствованы у комбайна. Их отношение 2 к 1.

    Маленькая звезда на 25 зубов, она крепится к барабану при помощи восьми каленых болтов на 10. Большая звезда на 50 зубов. Тормоза оставлены без изменений, барабан был модернизирован под крепления для звездочки.

    Задняя ось трицикла сделана из моста от Москвича. Мост пришлось доработать, вырезал болгаркой крепления подшипников из куклы, затем приварил бугельную дугу к чулку моста (если ее не приварить, то чулок перекоробит когда будете его разрезать пополам), затем разрезан сам чулок, для того, чтобы закрепить звездочку.

    Натяжитель для цепи использован от комбайна.

    Колёсные диски для вездехода сделаны из дисков от Нивы. Для этого их разрезал пополам при помощи болгарки и удлинил на 300 мм стальными пластинами, приваренными между половинками дисков (всего 6 пластин).

    Диски обтягивал камерой от жигулей, разрезанной по большему диаметру. Так как диски использованы от Нивы, а мост от москвича, то задние диски в местах крепления пришлось подрезать.

    Передняя вилка сделана шириной 700 мм, длина перьев вилки — 800 мм. Ось переднего колеса от мотоцикла ИЖ. С одной стороны к оси приварена удлиняющая труба длиной 500 мм. Эта труба вставляется в модернизированный ижевский барабан прикрученный к колесу.С другой стороны ось вкручивается в то же крепление, что и на пере вилки. Крепление было отрезано от амортизатора и приварено к перу.

    Вилка крепится следующим образом — в крепление амортизаторов вставлены 2 трубы.

    Крылья сделаны из пластиковых подкрылок передних колес от УАЗа.

    Под сиденьем есть место для инструментов, сделано из канистры.

    Самодельный легкий вездеход, но в тоже время очень мощный и простой в изготовлении, не требующий больших затрат, собранный из мотоциклов — каракат своими руками.

    Последним делали этот вездеход. Детали использовали, от разных мотоциклов. Уменьшили вес. Длина увеличилась на 20 см, за счет этого управление стало легче. Колеса сделали уже, ремни короче, вес колеса стал меньше по сравнению с предыдущим вездеходом. Нагрузка на двигатель уменьшилась. Ощутимо снизился расход топлива

    На данном вездеходе удобно ездить одному, он очень легкий. Но и двоих везет легко, и уверенно преодолевая любые препятствия.

    Еще одно достоинство можно использовать двигатель от мотоцикла Минск, без каких либо переделок. Единственное что нужно сделать, это добавить крепление на раме караката для глушителя мотоцикла Минск.

    Если сделать прицеп на таких же колесах, то даже двигатель от Минска свободно тянет прицеп с грузом 250 кг.


    Технические характеристики — караката своими руками:

    Длина вездехода — 3 метра.
    Ширина вездехода — 1 метр 70 см.
    Высота вездехода — 1 метр 10 см.
    Дорожный просвет — 45см.
    Двигатель — мотоцикла восход-2м.
    Резина на колесах 1200 на 20.
    Диаметр обода — 67 см.
    Ширина обода — 21 см.
    Вес колеса-27 кг.
    Количество зубьев на звездочках:
    Ведущая на двигателе — 15 зубьев.
    Ведомая на промежуточной передаче — 35 зубьев.
    Ведущая на промежуточной передаче — 15 зубьев.
    Ведомая на задней оси — 72 зуба.
    Длина задней оси — 1 метр 42 см.
    Подшипники на задней оси — 210.
    Подшипники на валу промежуточной передачи — 204.
    Подшипники в ступице переднего колеса — 204.

    Детали и материал для постройки караката своими руками

    От мотоцикла первое и основное используем это конечно двигатель. Далее рулевая колонка с рулем, переключатели, рычаг сцепления с тросом, фара, топливный бак с крышкой и краном, цепь, ведомая звездочка с заднего колеса, сидение с креплением, воздухофильтр с глушителем шума всасывания и муфтами, соединительные провода, катушка зажигания и коммутатор, высоковольтный провод на свечу.


    Раму от мотоциклов полностью не использовали, а вырезали только отдельные участки. Основным материалом для рамы являются трубы разных размеров. Труба на 34 мм общей длиной получилась примерно 5 метров 30 см. А трубы на 28 мм использовали, если все обрезки соединить, получилось примерно 8 метров. Несколько обрезков использовали разных меньших размеров.

    Для задней оси нужна труба диаметром 50 мм толщина стенки 5 мм длиной 1 метр 42см. В процессе сборки еще пригодилось проволока — 6 мм, железо — 2 мм, подшипники 210 — 3шт, подшипники 204 — 4шт. Электрический мотор постоянного тока 12 вольт от печки машины. Четыре диода Д-242.

    Данного материала вполне достаточно собрать легкий трехколесный на камерах аппарат. Скорость будет не большой и это не главное. Главное проходимость получится отличная по любому бездорожью. С легкостью преодолеет большие расстояния по болотам, рекам. Пневматик на камерах можно применить в условиях, где другая техника не пройдет.

    Машина эксплуатируется вот уже три года, но замечаний по устройству, управляемости и надежности у меня не было.
    В зимнее время вездеход несложно переоборудовать, для этого необходимо заменить задние колеса на пневматические, а также установить впереди рулевую лыжу. Машина, таким образом, превращается в снегоход, причем на трансформацию требуется менее часа.
    Использование при изготовлении вездехода доступных материалов, простота конструкции вполне могут обеспечить повторяемость машины даже в условиях домашней мастерской.

    Рис.1. Вездеход из мотоцикла. Летний вариант

    Рис.2. Вездеход из мотоцикла. Зимний вариант

    Рама вездехода изготовлена из труб круглого сечения, квадратных профилей и уголков. Ее особенностью являются разъемные соединения, позволяющие снимать узел рулевой колонки при установке двигателя, а также балку переднего моста. Каждый из разъемов состоит из обычной «водопроводной» муфты, сгона и контргайки.

    Для натяжения цепи, связывающей двигатель с редуктором, моторная рама (часть рамы мотоцикла «Минск») передвигается; ось задних колес с подшипниками также имеет возможность перемещаться в продольном направлении, что позволяет регулировать натяжение второй цепи, соединяющей редуктор с задней осью. Передние и задние крылья съемные (в варианте снегохода они отсутствуют). Стыковка элементов рамы производилась электросваркой.

    Рис.3. Рама вездехода:
    1 — рулевой вал, 2 — рулевая колонка, 3 — топливный бак (от мотоцикла «Минск»), 4- верхняя балка рамы (труба диаметром 22 мм), 5 — разъем (водопроводная муфта с контргайкой), 6 — стойка (труба диаметром 22 мм), 7 — подседельная дуга (труба диаметром 22 мм), 8 — подушка сиденья (от мотоцикла «Минск»), 9 — задняя стойка (труба диаметром 22 мм), 10 — буксирное устройство,11 — звездочка задней оси (z=34), 12 — малая промежуточная звездочка (z=14), 13 — большая промежуточная звездочка (z=38), 14 — моторама (часть рамы мотоцикла «Минск»), 15 — подножка, 16 — узлы крепления переднего моста, 17 — рулевой рычаг, 18 — опорная площадка крепления заднего моста, 19 — разъем (водопроводная муфта с контргайкой), 20 — подшипниковый корпус задней оси.

    На плановой проекции моторама условно не показана.

    Двигатель вездехода от мотоцикла «Минск», замечаний к его работе у меня нет. Возможна, конечно, установка более мощных двигателей — от мотоцикла «Восход» или мотороллера «Тула», необходимо только скорректировать под них размеры рамы. Выбор же «минского» двигателя был обусловлен его экономичностью и малой массой. Мощность его оказалась вполне достаточной для поездок на снегоходе с пассажиром, возможна также буксировка лыжника или саней. Пусковые свойства мотора и летом и зимой вполне удовлетворительные.

    Путевое управление летнего варианта вездехода средства обеспечивается поворотом передних колес с помощью двух тяг.
    Для зимнего варианта предусмотрен рычаг и тяга, соединяющая его с вилкой лыжи. Тяга позаимствована от мопеда.

    Передний мост — от мотоколяски СЗД, правда, несколько уменьшенный, из его балок вырезаны участки и центральные части (с болтом крепления торсиона) сварены с периферийными (с втулками рычагов подвески).

    Рис.4. Передний мост

    Конструкция колесниц ступиц:
    1 — ступица, 2 — за клепка, 3 — болт М 10 с гайкой и шайбой, 4- ступица заднего моста, 5 — колесные диски (фанера толщиной 8 мм), 7- ложемент.

    Рис.5. Передняя вилка

    1 — втулка под ось передней лыжи, 2 — перо вилки, 3 — рулевой рычаг, 4- мостик вилки.

    Рис.6. Передняя лыжа

    1 — скоба, 2 — лонжерон (уголок20 х 20 мм), 3 — подошва (дюралюминиевый лист толщиной 4 мм), 4 — кронштейн (дюралюминиевый лип толщиной 5 мм), 5 — заклепки.

    В зимнем варианте рычаги, поворотные кулаки, тяги и торсионы демонтируются.

    Руль — от мотороллера «Турист», он отлично стыкуется с рулевым валом болтом М10. Органы управления стандартные, мотоциклетные. Рычаг тормоза связан тросом с тормозными колодками, установленными на редукторе.

    Редуктор. Его основой стала ступица заднего колеса мотороллера «Тула-200», к ней со стороны тормозного барабана приварена звездочка. Привод задней оси осуществляется цепью с шагом 19 мм. Трансмиссионный тормоз позволяет существенно упростить конструкцию задней оси. Звездочка на оси фиксируется болтом М14, аналогично крепятся ступицы ходовых колес, как это показано на чертежах. В качестве основы редуктора можно использовать не только ступицу колеса «Туриста», но и других мото средств.

    Ось ведущих колес — это пруток диаметром 30 мм, концы его проточены до диаметра 25 мм, на эти места надеты точеные ступицы.
    Колеса используются от мотоколяски размером 5,00 х 10,0.

    Зимние колеса обычной для пневмоходов на шинах низкого давления конструкции: с фанерными дисками, алюминиевыми ложементами и креплением камеры ремнями. Подшипники оси двухрядные, они имеют конусные вставки с гайками, которые хорошо фиксируют ось и не требуют высокой точности обработки.

    Рис.7. Опорная площадка крепления заднего моста

    1 — трос тормозного устройства, 2 — трансмиссионное тормозное устройство с блоком промежуточных звездочек, 3 — большая промежуточная звездочка (z=38), 4 — звездочка задней оси (z=34), 5 — задняя поперечина рамы (прямоугольная труба 20 х 40 мм), 6 — опора подшипникового корпуса задней оси (уголок 40 х 40 мм), 7 — полупоперечина (квадратная труба 25 х 25 мм), 8 — малая промежуточная звездочка (z = 14), 9 — лонжерон рамы (труба диаметром 42 мм)

    Рис. 8. Задний мост

    1,5 — стопорные болты М14 с гайками, 2 — ступица, 3 — звездочка (z=34), 4 втулка звездочки заднего моста, 6 вал заднего моста (пруток диаметром 30 мм), 7 — заклепка.

    Дополнительное оборудование. К нему можно отнести передний и задний багажники, фары, световые сигналы поворота и стоп-сигналы; места их крепления показаны на рисунках.

    Конструкция вездехода проста, сделать его можно буквально за несколько дней в достаточно примитивной мастерской — разумеется, если в наличии есть все комплектующие узлы. А возможности использования такой машины — самые широкие:

    В качестве лебедки при вспашке огорода,

    Для привода дисковой пилы,

    Как простейший садовый трактор (отличная проходимость по пашне, поэтому возможна культивация, окучивание и т. п.).

    К тому же можно повысить проходимость, установив спаренные задние колеса. Можно также смонтировать реверс-редуктор от мотоколяски СЗА, в котором дифференциал заменен валом, и тогда вездеход получит заднюю передачу. Износ резины из-за отсутствия диффёренциала не наблюдается, и на управляемости это не сказывается.

    К. Давыдов, Оренбургская обл., хутор Степановский

    Моделист Конструктор 1991 01

    В некоторых районах не так уж легко передвигаться на обыкновенном автомобиле. Именно для таких ситуаций необходим вездеход. Однако его экономичные и небольшие образцы отсутствуют в продаже. Решением может стать . Кроме того, выполнить его можно, учитывая собственные потребности. В современном мире большой популярностью пользуются два вида конструкций: с пневматикой низкого давления и гусеничные.

    Описание
    Определившись с типом механизма, можно приступать к выполнению вездехода. Однако перед этим необходимо рассчитать вместимость, требуемую грузоподъемность, учесть условия эксплуатации. Сначала рекомендуется набросать схему конструкции, в которой нужно наметить размещение всех узлов и деталей. При изготовлении вездехода не подойдет любой вид двигателя.

    Обязательным условием является наличие принудительного охлаждения. К тому же, необходимо, чтобы был значительный запас мощности. Это требуется для того, чтобы машина передвигалась при различных условиях. Для круглогодичного использования рекомендуется отдать предпочтение четырехтактному мотору, который способен запускаться при низких температурах.

    Выбор двигателя

    Иногда человек задумывается: какой тип двигателя выбрать – бензиновый или дизельный? Отличные рекомендации имеют устройства отечественного изготовления. Часто можно наблюдать применение двигателей, в которых основой являются тракторные пускачи. Таким образом, право выбора полностью предоставляется автору изобретения.

    Изготовление

    При выполнении ходовой части конструкции рекомендуется воспользоваться независимой подвеской колес. Они смогут обеспечить удобство не только для водителя, но и для его попутчиков. В процессе создания рамы применяются два типа устройства: плоское и пространственное. В случае изготовления конструкция должна быть цельная, колесного – сочлененной. Для выполнения рамы потребуются швеллеры, различные трубы и уголки.

    Который будет отличаться простотой конструкции, нетрудно. Кроме того, такая машина обладает легкой технической базой. Именно поэтому данные виды часто используют мастера для собственных целей. Процесс сооружения вездехода предусматривает несколько этапов:

    1. Сначала необходимо сделать выбор основы. В качестве нее допускается применение рамы от мотоцикла ИЖ. Данная модель обладает хорошей устойчивостью при движении на неровной местности. Кроме того, выполнить раму можно самостоятельно из подручных деталей.

    2. Затем следует произвести подвеску и задний мост. Для этого нужно соединить лонжероны подкосом, рулевой втулкой и стойкой. Такие детали находят свое применение у всех видов вездеходов. В итоге получаются две независимые подвески.

    3. На следующем этапе происходит прикрепление колес. В основном для подобных конструкций используются камеры, снятые с грузовых машин. С помощью металлической ступицы прикрепляется камера к подвеске. Специальными лентами оплетается колесо. Благодаря применению камер низкого давления обеспечивается надежность и безопасность во время езды.

    4. В конце необходимо оборудовать двигатель, а также оснастить вездеход дополнительными системами, включая сцепление и тормоза. После изготовления конструкции машину следует протестировать. Только так можно быть уверенным в отсутствии недочетов и каких-либо отклонений. В противном случае гарантировать полноценную и безопасную эксплуатацию нельзя.

    Как я сделал самодельную бетономешалку

    Осваивая дачные просторы, постепенно выявляешь некий круг инструментов и приспособлений, без которых дачные хлопоты становятся несколько обременительными. Представьте современную кухню без комбайна или обычного миксера. Вроде все операции можно выполнить и в ручную, но с техникой быстрее, удобней и комфортней. Вот так и я, в какой-то момент понял, что без бетономешалки никак, ни дорожку поправить, ни отмостку залить, да и землицу иной раз надо перемешать или с песочком или с органикой. Зная, что эта задача по мне, я взялся за изучение проблемы.

    Принцип работы

    Поскольку основной задачей было приготовление бетона, то именно изготовлением самодельной бетономешалки я и занялся. Вся техника для приготовления бетона делится на гравитационную и с принудительным перемешиванием. Весь бытовой ассортимент на строительном рынке представлен гравитационной техникой, поскольку принудительное перемешивание требует серьезных энергетических затрат.

    Процесс перемешивания в обычных бетономешалках происходит за счет переваливания массы во вращающемся барабане. Спиральные лопатки вваренные внутри емкости и ее наклон способствуют перемещению массы во время ее переваливая под собственным весом. К удобству таких бетономешалок можно отнести еще и возможность загрузки компонентов во время приготовления раствора или бетона, а так же визуальный контроль процесса перемешивания. Узнав технологию приготовления бетона можно браться и за дело.

    Первый вариант

    Под емкость для приготовления бетона я приспособил обычную 200 литровую бочку, крышка которой фиксируется обручным зажимом. Точно разметив центра в дне и крышке бочки, я пробил в них отверстия и вставил внутрь обычный железный лом, сделав, таким образом, ось, проходящую через центр бочки. Для усиления места крепления оси изготовил из 3мм листового железа квадратные накладки, так же насадил их на лом и прикрутил по периметру болтами.

    Прикрутив накладки, зафиксировал бочку на оси сваркой, приварив, для надежности крепления, изнутри по три косынки. Кстати сварочные работы ведутся самыми последними, поскольку через снятую крышку очень удобно монтировать внутренние спиральные лопатки. Три лопатки были изготовлены из листового металла и прикручены в нескольких точках к сороковому уголку. Через эти уголки лопатки крепились к стенкам бочки, что называется, наживлялись, и после всех корректировок и примерок окончательно зафиксировались сваркой.

    Загрузочный люк вырезал угловой шлифовальной машиной, бытовое название инструмента болгарка, и приварил на обычные дверные петли. В качестве запорного устройства использовал дверной засов. Переделанную таким образом бочку установил на деревянные козелки, зафиксировал ось от смещения хомутами и приварил на ось с двух сторон два ручных «кривых» стартера от ГАЗона. Все, самодельная бетономешалка готова.

    Усовершенствование конструкции

    Работа с этим устройством приготовления бетона выявила несколько недостатков. Приходится загружать все компоненты сразу и перемешивать в слепую, определяя готовность состава по звуку или по времени. Пока не раскрутишь бочку, вращать приходится, прикладывая большие усилия. Вращать всю конструкцию надо вдвоем, компенсируя этим осевое раскачивание бетономешалки. Однако если сложить затраты на изготовление самодельной бетономешалки и увеличение производительности и качества работ, то эта конструкция вполне оправдала себя. Однако зимнее время было потрачено на изготовление системы «Марсоход 2», второй бетономешалки, уже с электрическим приводом.

    В качестве опорного узла, способного вращаться и нести вертикальную нагрузку, была использована передняя ступица автомобиля УАЗ. Стандартная 200л бочка крепится к ступице в днище на штатные болты, которыми раньше крепилось колесо. Ступицу с бочкой закрепил жестко на П образный профиль, сваренный из 12 швеллера и усиленный по углам косынками, а профиль через оси и подшипники к сваренным козелкам. Получились качели, на которых качается бочка, способная еще и вращаться. По низу крепления ступицы к швеллеру приварил площадку, на которую установил асинхронный двигатель.

    Вращение от двигателя на бочку передается сшитым погонным ремнем, раньше такая ременная передача использовались повсюду, непосредственно на стенку бочки, что не потребовало точной соосности, как в клиноременной передаче, и редуктора. Плавность пуска обеспечивается натяжным роликом, управляемым в ручную, сброс которого обеспечивает и быструю аварийную остановку.

    Вся конструкция смонтирована на деревянных салазках, способствующих перемещению бетономешалки и повышающих жесткость сварной конструкции. Работать на такой самодельной бетономешалке можно и одному, но вдвоем сподручнее, поскольку натяжение ремня все же ручное.

    Итоги

    Многолетняя эксплуатация показала, что в обслуживании нуждается только двигатель и подшипники, а возможность снятия бочки делает систему ремонтопригодной. Высота подвеса бетономешалки на осях определяется весом приготавливаемого раствора и у меня расположена немного ниже середины емкости. Однако вспомнив физику и рычаг Жуковского высоту подвеса можно компенсировать длиной опрокидывающей ручки.

    Я понимаю, что в наше время проще многое купить, чем изготовить самому, но век Кулибиных еще не кончился и творческий процесс созидания безграничен, особенно в дачной сфере.

    Mitsubishi Pajero | Обслуживание ступиц передних колес и приводных валов

    Обслуживание ступиц передних колес и приводных валов

    Для выполнения описываемых ниже процедур потребуются следующие специальные инструменты: Сменная торцевая головка на 53 мм (модели с ручным приводом переключения ступицы), либо самодельная насадка (модели с автоматическим приводом) — для отдавания и затягивания гайки ступичного подшипника.

    Cнятие и разборка

    1. Ослабьте гайки крепления переднего колеса.
    2. Поддомкратьте передок автомобиля и установите его на подпорки, заведенные под лонжероны рамы. Снимите переднее колесо.
    3. Если требуется произвести замену приводного вала, выверните сливную пробку и спустите масло из картера переднего моста автомобиля.
    4. Отдайте крепежные болты и снимите с поворотного кулака суппорт тормозного механизма. Подвяжите суппорт в стороне к элементу подвески, проследив за тем, чтобы не натянулся и не оказался перекрученным тормозной шланг.
    5. На моделях с ручным приводом переключения ступицы (компоненты ступицы показаны на сопроводительной иллюстрации):
      1. Отпустите привод ступицы (положение FREE), отдайте крепежные болты и снимите привод со ступицы колеса.
      2. Снимите стопорное кольцо с конца приводного вала и извлеките приводную муфту.
      3. Снимите со ступицы колеса втулку и дистанционное кольцо. Разогните флажок стопорной шайбы и при помощи сменной головки на 53 мм отдайте стопорную гайку ступичного подшипника. Выбросите стопорную шайбу, отверните ступичную гайку и снимите шайбу с поворотной цапфы.
    1. На моделях с автоматическим приводом переключения ступицы:
      1. Переключите привод в положение LOCK, отдайте крепежные болты и снимите привод со ступицы колеса. Снимите и выбросите уплотнительное кольцо.
      2. Снимите с конца приводного вала стопорное кольцо и извлеките внутреннюю тормозную сборку.
      3. Отдайте винты крепления стопорной шайбы, снимите стопорную пластину и отверните ступичную гайку на поворотной цапфе при помощи специально самостоятельно изготовленного приспособления (см. сопроводительную иллюстрацию).
    1. Снимите сборку ступицы с диском с поворотной цапфы. Постарайтесь не выронить при этом конус наружного подшипника.
    2. Поддев подходящим рычагом или отверткой, снимите с внутренней стороны ступицы сальник и выбросите его. Снимите также конус внутреннего подшипника.

    Если ступичные подшипники снимаются только для перенабивки их смазкой, нет необходимости в извлечении их чашек, а потому процедуру следующего параграфа можно опустить.

    1. Подоприте ступичную сборку и при помощи латунной выколотки выбейте из нее внутреннюю и наружную чашки подшипников. Извлечение внутренней чашки производится с внутреннего конца ступицы, наружной — с наружного.
    2. Пометьте положение ступицы относительно тормозного диска, затем отдайте крепежные болты и отделите диск от ступицы.
    3. Отдайте болты крепления тормозного щита и поворотного кулака к поворотной цапфе, затем снимите пыльник со щитом.
    4. Молотком с мягким бойком выбейте цапфу из поворотного кулака.
    5. Установив поворотный кулак в прямолинейное положение, извлеките приводной вал из картера моста. Снимите с вала упорную шайбу.
    6. Снимите сальник с задней стороны поворотной цапфы, затем при помощи выколотки извлеките опорный подшипник приводного вала (компоненты поворотной цапфы показаны на сопроводительной иллюстрации). Выбросите подшипник.
    1. При помощи молотка со скользящим бойком извлеките из картера моста внутренний сальник приводного вала (см. сопроводительную иллюстрацию).
    1. В случае необходимости разберите на составляющие сборку привода переключения ступицы (см. сопроводительную иллюстрацию):

    Хорошей практикой является периодическая разборка, проверка состояния и смазывание компонентов привода переключения универсальной смазкой на литиевой основе.

    Блок автоматического привода переключения разборке не подлежит и в случае отказа заменяется целиком.

      1. Пометьте положение кожуха привода переключения ступицы по отношению к муфте сцепления.
      2. Переверните кожух, извлеките ролики и выверните муфту сцепления.
      3. При помощи отвертки с плоским жалом снимите стопорное кольцо крепления ручки переключения в кожухе. Выбейте ручку из кожуха, постаравшись не выронить при этом шарик с пружиной.

    Чистка и проверка состояния компонентов

    1. Промойте все компоненты, за исключением сальников, в чистящем растворителе и просушите их сжатым воздухом.

    Во избежание получения травмы или повреждения подшипников не вращайте их, обдувая сжатым воздухом.

    1. Проверьте роликовые подшипники и их чашки на наличие каверн, признаков износа и повреждений. В случае необходимости произведите замену.

    Замена отдельных компонентов подшипника в индивидуальном порядке не представляется возможной, поэтому в случае выявления дефектов производится замена подшипника в сборе.

    1. Проверьте состояние резьбы на конце поворотной цапфы и в ступичной гайке.
    2. Проверьте ступицу на наличие трещин и прочих повреждений.
    3. Осмотрите приводной вал на наличие трещин и признаков износа шлицов. Оцените свободу вращения ШРУСа при повернутом под углом наружном приводном вале.

    Если приводной вал или ШРУС признаны негодными к дальнейшему использованию, необходимо заменить их в сборе.

    1. Проверьте упорную шайбу и гайку ступицы на наличие трещин и признаков износа.
    2. Осмотрите на наличие трещин и прочих повреждений кожух привода переключения ступицы. Проверьте свободу перемещения в кожухе муфты сцепления.
    3. Проверьте состояние уплотнительного кольца в ручном приводе, в случае необходимости замените кольцо.

    Если какие-либо компоненты ручного привода переключения ступицы, кроме шестерни сцепления, признаны неисправными, следует заменить привод в сборе. Никаких особых требований к сменному стопорному кольцу изготовители автомобиля не предъявляют.

    1. Замените дефектные компоненты.

    Сборка и установка

    Если в описании процедуры особо не оговоре тип смазки, то подразумевается использование универсальной смазки на литиевой основе.


    1. При помощи подходящей оправки установите внутренний сальник в картер моста. Посадите сальник заподлицо с краями выточки. Смажьте губки сальника.
    2. Набейте ШРУС приводного вала дисульфид-молибденовой смазкой на литиевой основе, вставьте вал в картер моста и введите его в зацепление со шлицами дифференциала. Постарайтесь не повредить в ходе выполнения данной процедуры внутренний сальник вала.
    3. Смажьте упорную шайбу и наденьте ее на приводной вал.
    4. При помощи подходящей оправки установите в заднюю часть поворотной цапфы новый опорный подшипник приводного вала и сальник. Смажьте установленные компоненты.
    5. Установите сборку поворотной цапфы на приводной вал и поворотный кулак. Застучите сборку до полной посадки молотком с мягким бойком.
    6. Смажьте пыльник, установите щит тормозного механизма с пыльником на поворотную цапфу и затяните крепежные болты с усилием 30 ÷ 40 Нм.
    7. Установите на ступицу тормозной диск, проследив за совмещением нанесенных в процессе демонтажа меток взаимного положения. Затяните крепежные болты с усилием 50 ÷ 68 Нм.
    8. При помощи латунной выколотки установите чашки подшипников в ступицу (сужениями наружу и в разные стороны).
    1. Набейте конусы внутреннего и наружного подшипников высокотемпературной смазкой на литиевой основе, тщательно набивая ею межроликовое пространство, внутреннюю обойму и сепаратор (см. сопроводительную иллюстрацию).
    1. Установите конус внутреннего подшипника в ступицу, затем посадите сальник ступицы заподлицо с торцом последней сужением к подшипнику. Смажьте губки сальника.
    2. Набейте полость в ступице между чашками подшипников высокотемпературной смазкой на литиевой основе и оденьте ступицу на поворотную цапфу.
    3. Подоприте ступичную сборку и установите конус наружного подшипника.
    4. На моделях с ручным приводом переключения ступицы установите на поворотную цапфу стопорную шайбу.
    1. Смажьте поверхность гайки ступицы и отрегулируйте преднатяг подшипников:
      1. Затяните гайку с усилием 167 ÷ 196 Нм, несколько раз проверните ступицу колеса в разных направлениях, затем полностью отпустите гайку.
      2. Затяните гайку с усилием 3 ÷ 5 Нм, несколько раз проверните ступицу в обоих направлениях и вновь затяните гайку с усилием 3 ÷ 5 Нм. Опять повращайте ступицу в разные стороны.
      3. Закрепите циферблатный измеритель, прислонив его плунжер к поверхности ступицы и замерьте величину осевого люфта ступицы (см. сопроводительную иллюстрацию). Если результат измерения превышает значение 0. 08 мм, снимите ступичную сборку и проверьте правильность установки подшипников и наворачивания гайки (не произошло ли перекашивание ее на резьбе).
    1. На моделях с автоматическим приводом переключения установите стопорную пластину и прочно затяните винты ее крепления.
    1. На моделях с ручным приводом выполните следующие процедуры:
      1. Смажьте новую упорную шайбу, наденьте ее на поворотную цапфу, наверните контргайку и затяните ее с усилием 167 ÷ 196 Нм.
      2. Наложите на внутренние стенки втулки не менее шести грамм смазки, затем при помощи молотка с мягким бойком посадите дистанционное кольцо и втулку в ступицу.
      3. Наложите не менее шести грамм смазки на наружный край фланца приводной муфты и установите муфту на поворотную цапфу.
      4. Ухватитесь за конец приводного вала и вытяните его наружу из поворотной цапфы. Вложите в канавку на конце вала стопорное кольцо, затем при помощи щупа лезвийного типа измерьте величину осевого люфта вала. Люфт не должен превышать значения 0.2 мм. В случае необходимости поменяйте стопорное кольцо на новое, соответствующей толщины.

    Старое кольцо заменяется в обязательном порядке.

      1. Тщательно смажьте компоненты привода переключения ступицы.
      2. Наденьте на ручку переключения новое уплотнительное кольцо. Заправьте в ручку пружину и шарик, затем посадите ее в кожух, следя за тем, чтобы шарик попал в канавку. Установите стопорное кольцо.
      3. Удерживая ручку в положении LOCK, вверните муфту сцепления в кожух настолько, чтобы приводная шестерня оказалась заподлицо с плечиками, проточенными внутри верхнего торца кожуха (см. сопроводительную иллюстрацию), а нанесенные в процессе демонтажа посадочные метки совместились.
      1. Смажьте конец приводного вала и, переведя ручку в положение FREE, установите сборку привода переключения ступицы на приводной вал. Затяните крепежные болты с усилием 54 ÷ 59 Нм и проверьте плавность переключения привода.
    1. На моделях с автоматическим приводом переключения ступицы:
      1. Оденьте внутреннюю тормозную сборку и шайбу на приводной вал.
      2. Ухватитесь за конец приводного вала и вытяните его наружу из поворотной цапфы. Вложите в канавку на конце вала стопорное кольцо, затем при помощи щупа лезвийного типа измерьте величину осевого люфта вала. Люфт не должен превышать значения 0. 2 мм. В случае необходимости поменяйте стопорное кольцо на новое, соответствующей толщины.

    Старое кольцо заменяется в обязательном порядке.

      1. Смажьте внутреннюю тормозную сборку и внутреннюю часть сборки привода переключения ступицы.
      2. Переключите сборку привода в положение LOCK и слегка прижмите ее к передней ступице, проследив чтобы выступающие концы проволочного зажима не оказались совмещенными с выступами тормоза отпускания привода. В случае необходимости снимите сборку привода, если не удается плотно прижать ее к передней ступице.
      3. Вверните крепежные болты и затяните их с усилием 54 ÷ 64 Нм.
    1. Установите тормозной суппорт и затяните болты его крепления с усилием 72 ÷ 79 Нм.
    2. Залейте в картер переднего моста необходимое количество масла требуемого сорта (см. таблицы размеров и регулировок в конце Руководства).
    3. На моделях с автоматическим приводом переключения ступиц передних колес включите режим 4WD и установите трансмиссию на передачу. Переключите привод в положение AUTO и, для отпускания ступиц, поочередно повращайте каждое из передних колес в обоих направлениях, удерживая при этомпротивоположное неподвижно.

    Установка нового колеса на садовую тачку. Проблемы и решения

    Привет всем самодельщикам, а также дачникам и садоводам!

    На днях я решил купить для своей садовой тачки бескамерное колесо, поскольку уже замучился с пневматическими (надувными камерами) колесами, которые очень часто прокалывались в условиях нашего сада.



    Надо сказать, что в старинные времена, на месте нашего участка находились какие-то мастерские, поэтому до сих пор из земли продолжают вылезать обломки кирпичей, а также разные железки, в том числе и старинные, четырехгранные кованые гвозди и скобы для соединения бревен. И сколько мы их не собирали и не перекапывали землю, каждый год появляются новые.

    Поэтому в минувшие выходные купил для тачки вот такое бескамерное колесо.


    По всем параметрам оно было вроде бы точно такое, как и мое старое колесо. Однако когда я установил его на ось тачки, оказалось, что ступица у этого колеса, значительно короче, чем у моего старого.


    Причем, после проведенных замеров, выяснилось, что ступица у него короче ровно на 20 мм.


    Менять колесо было поздно, поскольку уже был вечер, а на следующий день начиналась новая рабочая неделя.

    В результате, я решил подобрать какие-нибудь шайбы или даже найти подходящую стальную трубку и выпилить из нее два колечка, шириной по 10 мм, чтобы использовать их в качестве шайб.

    И тут выяснилось, что в качестве таких шайб, идеально подходят две обычных гайки М12.


    Во-первых, они свободно надеваются на болт диаметром 10 мм, который служит у меня осью, а во-вторых, ширина одной гайки равна почти 10 мм.


    В результате, с каждой стороны ступицы, я установил на оси по гайке М12.


    И оказалось, что колесо сидит плотно и совершенно не болтается.


    Да и тачка с новым колесом ездит отлично.


    В общем, вот таким простым способом, мне удалось исправить ситуацию.

    Поэтому могу посоветовать дачникам и садоводам, оказавшимся в подобной ситуации, воспользоваться моим опытом.

    А лучше всего, выбирая новое колесо для своей тачки, не поленитесь узнать или замерить все необходимые параметры колеса. Это наружный диаметр колеса, диаметр диска (важно для пневматических колес с целью последующей замены камеры или покрышки), ширину покрышки, диаметр оси колеса, а также внутренний диаметр подшипников ступицы, и, конечно ширину ступицы.

    Ну и на этом у меня все! Всем пока и удачного дачного сезона!

    Как создать собственный центр умного дома с помощью Raspberry Pi и шлюза WebThings

    Один из основных моментов построения умного дома заключается в том, чтобы вы могли иметь дом, которым легче управлять и который может реагировать автоматически, делая вашу жизнь проще и удобнее. Хотя существует множество основных систем, которые делают это, от Amazon Alexa до Samsung SmartThings, они полагаются на предоставление данных крупным компаниям.

    С помощью шлюза WebThings (ранее известного как Mozilla Things) вы можете создать свой собственный сервер домашней автоматизации с помощью Raspberry Pi.

    Далее: Как настроить и использовать Home Assistant

    Шлюз WebThings позволяет управлять несколькими устройствами умного дома с простого и безопасного веб-портала, к которому можно получить доступ дома и удаленно.

    Шлюз WebThings позволяет связать существующий комплект умного дома, например лампочки Philips Hue; однако вы также можете добавить USB-ключи Z-Wave и Zigbee и напрямую подключать устройства, такие как ряд готовых интеллектуальных переключателей, диммеров и датчиков, а также лампочки Ikea и Cree.

    Он также позволяет создавать правила стиля If This Then That (IFTTT), план этажа и использовать (ограниченное) голосовое управление.

    Вот что вам понадобится:

    • Плата Raspberry Pi — предпочтительно Pi 3 или Pi 4 со встроенным модулем Wi-Fi, но также должен работать и ключ Wi-Fi.

    • Чистая карта microSD объемом не менее 4 ГБ.

    • Совместимый USB-ключ Zigbee и/или USB-накопитель с поддержкой Z-Wave для связи с устройствами по этому протоколу.

    • Некоторые совместимые устройства умного дома для добавления. Вот список проверенных устройств.


    Начало работы

    Первое, что вам нужно сделать, это загрузить программное обеспечение WebThings Gateway на свой Mac или ПК. Его можно скачать напрямую с WebThings.

    Отсюда вам нужно прошить программное обеспечение на чистую SD-карту. Есть много программ для Mac и ПК, которые могут это сделать, но я бы порекомендовал Etcher.

    После того, как вы установили Etcher, вставьте карту microSD в свой компьютер (примечание: способ, которым я добился этого на своем 12-дюймовом Apple MacBook, довольно комичен, изображен выше, но вы также можете получить устройства чтения карт USB-C) .

    Все, что вам нужно сделать в Etcher, это выбрать образ с жесткого диска, выбрать диск и нажать Flash. Это займет несколько минут, но после этого вы сможете идти.


    Настройка Raspberry Pi

    Теперь самое время запустить Raspberry Pi. Перед включением необходимо вставить SD-карту, на которой установлено программное обеспечение Things Gateway. Вам также потребуется вставить USB-ключи Zigbee и/или Z-Wave. Мы использовали Digi XStick (версия сетки ZB).

    Если в вашем Pi нет встроенного Wi-Fi, вы можете вставить USB-адаптер Wi-Fi. Поскольку он будет работать как «безголовая» машина, вам не нужно беспокоиться о подключении монитора, клавиатуры или любых других аксессуаров к Pi.

    Теперь вы можете запустить Pi.


    Подключение к шлюзу

    Здесь начинается самое интересное. Через минуту или две вы должны увидеть сеть Wi-Fi под названием «WebThings Gateway XXXX», где XXXX — это четыре цифры MAC-адреса вашего Pi.Подключитесь к этому идентификатору сети на своем ноутбуке или смартфоне, и вы получите всплывающее окно с просьбой ввести SSID и пароль для вашей домашней сети.

    Шлюз подключится к вашей домашней сети, и всплывающее окно исчезнет. Повторно подключитесь к домашней сети. Затем запустите браузер и введите этот адрес: http://gateway.local, и вы должны подключиться к веб-странице управления WebThings.

    Сначала это не сработало, и мне пришлось зайти в раздел подключенных устройств моего роутера и найти Raspberry Pi в списке, чтобы получить его IP-адрес.Затем я мог бы подключиться, используя это (http://192.168.0.90).

    Далее вам необходимо создать собственное доменное имя (xxx.webthings.io). Это адрес, который вы можете ввести в любом браузере, чтобы удаленно управлять своим домом. Вам также нужно будет указать свой адрес электронной почты, а затем подтвердить свой выбор по ссылке в отправленном вам электронном письме. Наконец, создайте учетную запись пользователя для вашей системы.


    Добавление вещей

    Чтобы сделать ваш шлюз WebThings полезным, вам нужно добавить устройства.Как вы это сделаете, зависит от типа устройства. Устройства Zigbee или Z-Wave можно добавлять напрямую, но любую стороннюю систему, к которой вы подключаетесь через сеть, например, светильники Hue, подключенные через мост, нужно добавлять другим способом.

    Начнем с устройств Zigbee или Z-Wave.

    После завершения настройки вы попадете прямо на главный экран Things Gateway. Вы увидите «+» в правом нижнем углу, и шлюз выполнит поиск доступных устройств, поэтому убедитесь, что они подключены.

    Я проверил это с помощью Sylvania Smart Plug, совместимого со стандартом Zigbee IoT, который быстро распознается USB-накопителем Digi XStick. Вы можете дать ему собственное имя, а затем сохранить его. Переключатель теперь отображается на главной странице Things, и его можно включать и выключать одним касанием или щелчком мыши точно так, как рекламируется.

    Чтобы добавить устройства, которые уже настроены с помощью оригинального приложения производителя, вам нужно перейти в главное меню (нажмите стрелку в левом верхнем углу, а затем нажмите меню «Гамбургер») и нажмите «Настройки».

    Нажмите «Дополнения», а затем нажмите кнопку «+» в правом нижнем углу экрана. Здесь вы увидите список всех поддерживаемых устройств, таких как Sonos и Philips Hue.

    Добавьте нужные плагины, а затем перейдите в «Вещи» и нажмите кнопку «Плюс», чтобы обнаружить элементы в вашей сети. Ваши устройства должны быть обнаружены, но с Hue вам нужно сначала нажать кнопку на передней панели Hue Bridge.

    Вы получите список обнаруженных устройств. Щелкните Сохранить рядом с тем, что вы хотите добавить в WebThings.Нажмите «Готово», когда закончите.


    Управление устройствами

    На странице «Вещи» вы увидите все, что было подключено к вашему серверу. Для любого устройства, которое можно включить или выключить, вы можете просто щелкнуть значок, чтобы управлять им.

    Для большего контроля щелкните маленькую иконку рядом со значком, чтобы получить полный список элементов управления. Например, с помощью ламп Hue вы можете изменить цвет и яркость на этом экране.

    Вы не получаете сцены из Hue, и вы не можете группировать несколько устройств в группы, что очень жаль.

    Если вы хотите автоматизировать свой дом, вы можете щелкнуть главное меню и выбрать «Правила», затем щелкнуть значок «Плюс» внизу страницы. Вы можете перетаскивать устройства, перечисленные в нижней части страницы, в раздел ввода или вывода.

    Вы увидите, что помимо устройств у вас есть встроенные дополнительные функции, такие как время суток.

    Раздел ввода является разделом триггера, и вы выбираете нужные свойства. Здесь у меня есть правило, которое говорит, что если время суток 9 утра и на датчике есть движение, то правило срабатывает.В секции вывода (действие) я включил два индикатора.

    Обратите внимание, что вы не получаете большой гибкости и не можете, например, установить правило для работы в определенные часы. Вы можете изменить параметр для триггеров с «И» (все они должны быть истинными) на «Или» (любой ввод должен быть истинным).


    Things Gateway — дополнительные функции

    Если вы посмотрите в раздел «Дополнения», вы обнаружите, что там есть полезные дополнения. Например, вы можете настроить раздел «Погода», чтобы получать прогнозы погоды, которые вы можете использовать для запуска правил.

    Это не очень удобно для пользователя, и после установки вам нужно нажать кнопку «Настроить» и указать свой адрес с указанием широты и долготы (здесь пригодится www.latlong.net) и предоставить ключ API (используйте openweathermap).

    Например, вы можете связать интеллектуальный переключатель, управляющий телевизором, с лампой в гостиной и выключить их одновременно. Вы можете включить лампу в спальне и включить кофейник, подключенный к умному выключателю.

    Вы даже можете загрузить собственный план своего дома и соответствующим образом расположить свои устройства.Это предлагает еще один способ управления устройствами по принципу «комната-комната».

    Теперь есть голосовое управление через надстройку, которая будет прослушивать пробуждающее слово (Эй, WebThings). Для этого к вашему серверу Pi должны быть подключены микрофон и динамик, и я не смог это проверить.

    Самодельный когтерез — Arduino Project Hub

    Видео финальной версии моего когтеобразного станка

    Вот оно: Финальная версия моей самодельной когтеточки!

    Работает с Arduino, которая управляет двигателями.Многие люди уже пробовали играть с машиной, всем было очень весело!

    Если вас интересует подробная информация об отдельных шагах сборки, просто взгляните на первые два руководства V1 и V2.

    Поскольку мой родной язык — немецкий, извините за орфографические/языковые ошибки. Также может случиться так, что некоторые описания в моих схемах на немецком языке, просто используйте Google Translator, и вы поймете, о чем я говорю. 😀

    Шаг 1: Шкаф

    В 2015 году я начал делать деревянный шкаф для когтеточки.Я всегда обновлял его до сегодняшнего дня: добавлял цветовое оформление, свет и стеклянные панели.

    Шаг 2: Электроника

    Самая трудная и сложная часть всего проекта: Электроника. Я работаю над их совершенствованием до сегодняшнего дня.

    «Мозгом» станка является Arduino MEGA 2560, так как у него достаточно входов/выходов для всех моторов и т.д. Затем коготь теряет силу, когда снова двигается вверх.

    Вы можете скачать zip-файл, содержащий текущую версию кода для когтеточки!

    Шаг 3: Аксессуары

    Конечно, машине нужны некоторые «аксессуары», такие как клавиатура и несколько светодиодов.

    Этап 4: Сборка портала

    Это самая важная часть всей машины: двигатели и захват! Я купил сборку онлайн, так как собрать ее самостоятельно было бы очень сложно. Затем я просто перемонтировал все это и добавил несколько концевых выключателей.

    Шаг 5: История моей когтеточки

    Несколько фотографий моей потрясающей когтеточки от самой первой версии 2015 года до последней и окончательной версии 2018 года.

    Вот два видео с геймплеем:

    Спасибо за интерес к моему туториалу! Хорошего дня!

    Самодельный датчик пульсоксиметра — Arduino Project Hub

    В этот период изоляции я построил пульсоксиметр, детали которого уже есть дома.Ведь пульсоксиметр состоит всего лишь из двух светодиодов и фотодиода.

    Я не эксперт в области медицины и на данном этапе проекта я не уверен, что эта работа имеет диагностическую ценность, но это хороший образовательный проект для изучения того, как это работает, и, вероятно, с несколькими советами он может стать самодельным медицинским инструментом.

    Насыщение кислородом и COVID-19

    За этот невероятный период нашей жизни мы многое узнали о вирусах, легких, хирургических масках, мыле и мытье рук.Все читают о таких симптомах, как кашель, лихорадка и затрудненное дыхание. Мы также знаем, что одним из способов измерения затрудненного дыхания является определение количества кислорода в нашей крови.

    Этот показатель можно считывать косвенно с помощью медицинского устройства под названием Оксиметр . Вы, наверное, уже видели это неинвазивное устройство, которое помещается на палец с пульсирующим светом, который выполняет свою работу. Вот так:

    Обычно, когда вы в порядке, ваш процент насыщения кислородом (SpO2) близок или превышает 95%.Когда сатурация падает ниже 90%, и у вас кашель и лихорадка, это проблема.

    Если бы кто-нибудь из производителей смог создать пульсоксиметр, обнаружить инфекцию было бы проще, и это могло бы помочь людям принять решение обратиться в больницу, когда проблема действительно существует, а не в связи с приступом паники.

    Во-первых, разберитесь, как работает датчик сердцебиения

    Я начал этот проект, играя с датчиком сердцебиения KY-039, который я нашел в наборе датчиков, который есть у многих из нас дома. Как вы можете видеть на схеме ниже, это просто инфракрасный светодиод, который зажигает фотодиод.Также есть два резистора для защиты светодиода и считывания слабого сигнала датчика.

    Таким образом, если у вас нет датчика KY-039, вы можете создать свой собственный датчик из нескольких компонентов.

    Палец помещается между датчиком и фотодиодом, как на этом фото (изначально взято с этого сайта и изменено):

    Свет, излучаемый инфракрасным светодиодом, частично поглощается ногтем, кожей и всеми остальными частей вашего пальца, но это непостоянно, потому что оно меняется в зависимости от изменений крови, текущей в ваших венах.Когда ваше сердце бьется, кровь выталкивается в ваши вены, и меняется поглощение света. Мы можем измерить ток, генерируемый фотодиодом, освещенным достигающим его инфракрасным светом.

    Датчик KY-039 имеет контакт S (сигнальный) для считывания изменяющегося значения.

    Мы можем измерить частоту сердечных сокращений, подсчитав пики сигнала

    Считать значение переменного сигнала с датчика не так просто, потому что много шума, сигнал очень слабый, и нам нужно произвести некоторые математические расчеты чтобы найти хорошие значения для построения графика.

    Я должен поблагодарить Йохана Ха за этот полезный пост, в котором объясняется, как рассчитать среднее значение сигнала, а также объясняется, как убрать шум, создаваемый домашней лампой (этот свет — это шум!).

    Хитрость заключается в том, чтобы создать массив, в который мы помещаем значение и удаляем значение, чтобы получить среднее значение последних X значений, считанных с датчика. Он также описывает способ определения нарастания сигнала путем подсчета N растущих значений. Я имею в виду, когда значение больше, чем предыдущее значение в N раз, это пик.

    Используя инструмент последовательного графика Arduino или другой последовательный инструмент для анализа значений, выводимых на COM-порт (например, SerialPlot), и пробуя разные значения, мы можем определить правильное число N ( Rise_Threshold константа n код). Если вы определите число слишком большим или слишком маленьким, вы можете пропустить несколько ударов или считать дикротических вырезов ударами.

    Как только вы поймете, как определить пики, просто посчитайте их или рассчитайте время между небольшой серией ударов, чтобы определить скорость BPM ( ударов в минуту ).

    Создание оксиметра (взлом датчика KY-039) для определения насыщения кислородом

    Наша кровь поглощает свет по-другому с изменением длины волны света. Красный свет ( ~ 600 нм ) лучше поглощается кровью, которая содержит больше кислорода, поэтому мы можем сравнить измерения, сделанные с помощью инфракрасного светодиода ( ~ 950 нм ), с измерениями, сделанными с помощью красного светодиода, и найти процентное содержание кислорода в крови. наша кровь. Это значение называется Sp02% ( насыщение кислородом периферических капилляров ).

    Поскольку у меня есть датчик KY-039, я решил его модифицировать. Он имеет только инфракрасный светодиод, поэтому я добавил светодиод RED , отсоединил светодиод IR от Vcc и подключил с помощью резистора 330 Ом два светодиода к двум разным контактам Arduino.

    (Если у вас нет датчика KY-039 для модификации, вы можете его собрать, это всего лишь пара светодиодов, фотодиод и 3 резистора, а схема очень проста!)

    Вот схема модифицированный датчик:

    Таким образом, мы можем включить светодиод IR и считать значение с контакта KY-039 S , затем мы можем выключить светодиод IR и включить светодиод RED . , и считайте значение с контакта KY-039 S .

    Вот мой:

    Если вы начертите два сигнала, вы увидите, что значения IR всегда ниже, чем значения Red.

    Чтобы найти хороший сигнал, не забудьте правильно положить кончик пальца на фотодиод, а светодиоды должны касаться ногтя, когда вы найдете удобное положение с хорошим чтением на графике, не меняйте его.

    Поскольку сигналы слабые, а шум очень проблематичен, для получения полезных измерений я заметил, что всегда необходимо хорошее окружающее освещение. Так что не двигайте пальцем во время измерения и не меняйте свет, всего лишь тень на датчике может все изменить.

    Как измеряется насыщение SpO2%

    Уровень насыщения кислородом (SpO2) представляет собой долю насыщенного кислородом гемоглобина по отношению к общему гемоглобину и является функцией параметра, называемого R (я нашел эту информацию в академической статье от Политехнического университета Милана), который рассчитывается с использованием минимального и максимального значений двух сигналов:

    R = ((REDmax-REDmin) / REDmin ) / ((IRmax-IRmin) / IRmin)

    собственный R и необходима калибровка, чтобы найти кривую (функцию), которая связывает R с SpO2%.

    Мы подсчитали количество пиков, но теперь нам нужно найти значения max и min двух кривых ( RED led и IR led).

    Чтобы выполнить эту работу, мы оцениваем «период» сердцебиения (то есть, сколько миллисекунд длится удар) и делим его на частоту дискретизации, чтобы определить, сколько выборок составляет период. Частота дискретизации в нашем случае составляет 40 миллисекунд, потому что мы считываем показания ИК-индикатора в течение 20 миллисекунд, а затем КРАСНОГО светодиода еще 20 миллисекунд.

    Период биений — это время, которое проходит между двумя восходящими кривыми в сигнале.

    Итак, я могу проанализировать последние L выборок (где L = период / 40), которые я сохранил в массиве, чтобы найти значения REDmax , REDmin , IRmax и IRmin .

    С максимальным и минимальным значениями я могу вычислить R .

    R, L и период рассчитываются для каждого удара, поэтому вычисление R также выполняется для каждого удара.

    От R до SpO2%: как откалибровать пульсоксиметр?

    Функция, связывающая R с SpO2 , может быть упрощена прямой линией:

    SpO2 = K * R + M

    Итак, нам нужны две точки (две пары значений SpO2 и R) для определения K и M. Единственный способ найти эти 2 точки — использовать другой пульсоксиметр и считать значения с его дисплея.

    Новый пульсоксиметр будет эталоном, мы считываем значение SpO2 при измерении значений R самодельным пульсоксиметром.

    Сначала сделайте нормальный вдох и прочтите значения SpO2 и R. Запишите их.

    Затем попытайтесь задержать дыхание, и через 10-20 секунд вы увидите, что SpO2 в новом пульсоксиметре уменьшается, вы также должны увидеть, что параметр R вашего пульсоксиметра растет. Перед обмороком запишите достигнутые значения SpO2 и значение вашего параметра R.

    Решите уравнение 2-й степени и найдите K и M для своего пульсоксиметра.

    Теперь можно рассчитать значения ударов в минуту и SpO2 для каждого измерения R .

    Я также добавил отображение, чтобы показать все числа, я показываю значения, только если я нашел по крайней мере 5 измерений периодов, которые не меняются слишком сильно (± 10% длины периода). Таким образом я удаляю значения, которые слишком сильно меняются, что зависит от плохих компонентов, изменения окружающего освещения или движения пальцев.

    Значение c указывает на то, что показанные значения рассчитаны с использованием стабильных мер c .

    Оксиметр своими руками, значение C подсчитывает количество хороших измерений

    Улучшение проекта: устранение изменчивости окружающего освещения

    После нескольких дней экспериментов с моим проектом я нашел способ его улучшить.

    Я заметил, что с этими недорогими компонентами (мы используем только светодиоды и фотодиод!) измерения слишком сильно зависят от окружающего освещения, и это нехорошо, если мы хотим правильно считывать данные в настоящая рабочая среда. Поскольку я заметил, что в солнечный день результаты лучше, чем при пасмурном свете или вечером, когда я использую электрическую лампу, я решил добавить третий светодиод, который всегда включен и обеспечивает только свет на пальце. .

    С этим датчиком с 3 светодиодами меры также принимаются под черной тканью, чтобы исключить окружающий свет, который всегда может меняться.

    Теперь результаты лучше и больше не зависят от окружающего освещения.

    Мне также пришлось перекалибровать пульсоксиметр, как видно из видео, через несколько секунд он правильно находит ударов в минуту ans SpO2% :

    Видео, показывающее работающий датчик

    Hub 51 — Салат развлечь вас

    Обед и ужин

    Сегодняшние функции

    Chorizo ​​Queso FundiDochihuahua Сыр, Chorizo, Pico de Gallo, Чипсы и сальса15

    Сливочный помидор SUPCUP 4bowl 8

    Начало

    Куриное яйцо Rollcabage, Морковь, Гриб и арахис в хрустящей скорлупе, подается с кисло-сладкой и китайской острой горчицей8

    Домашний яичный рулет с начинкой из курицы, капусты и моркови.подается с острой горчицей и кисло-сладким соусом

    Bang-bang Хрустящая цветная капуста в кляре в темпуре, острый майонез, тогараши14

    обжаренная в темпуре цветная капуста с острым мисо-майонезом. с тогараши, зеленым луком и лаймом

    Дип-чипсы из шпината и артишоков и сальса, сметана14

    липкий соус из шпината и артишоков запекается до золотистого цвета и пузырится. подается с кукурузными чипсами, сальсой из жареных помидоров и сметаной

    Домашний кукурузный хлеб на сковороде с соленым маслом9

    домашний кукурузный хлеб с начинкой из сладкой кукурузы.запеченный в духовке до золотистого цвета и подается со взбитым маслом

    Да

    Наши знаменитые рваные куриные начос gf полностью натуральная курица, гуакамоле, томатная сальса, халапеньо, чеддер и оахака, сметана18

    любимый! домашние чипсы из тортильи выкладывают слоями из оахаки и белого сыра чеддер и запекают, пока они не расплавятся. с жареной томатной сальсой, халапеньо, кинзой, сметаной и рваным цыпленком

    Short Rib Nachosslow тушеные короткие ребрышки, гуакамоле, томатная сальса, халапеньо, чеддер и оахака, сметана, маринованный красный лук25

    Пять салатов

    Наш любимый нарезанный салат gf авокадо, хрустящий бекон, помидоры, сыр с плесенью, паста тубетти, винегрет16

    наш любимый нарезанный салат! паста тубетти, хрустящий бекон, крошка блю чиз, авокадо и помидоры, смешанные с нашим домашним соусом из хаба

    Салат из брюссельской капусты gf финики меджул, миндаль, сыр манчего, горчичный соус винегрет16 финики, жареный миндаль, сыр мангего и вяленая клюква

    Салат «Цезарь» с дроблеными фисташками gf руккола и романо, тертый пармезан, мигас, йогуртовая заправка15

    новый вариант классического цезаря.ромейн и руккола с домашним соусом цезарь, поджаренными фисташками, сыром пармезан и хрустящими панировочными сухарями капуста, апельсин, авокадо и красная лебеда. с жареными орехами кешью

    Нежный салат из хрустящей курицы обжаренные хрустящие куриные крылышки на пахте, гренки в кукурузном хлебе, сыр тиламук, бекон, авокадо, помидоры, огурцы, морковь, зеленый лук18

    Добавить в салат

    Курица-гриль7

    Лосось на углях000*10

    Филе миньон *11

    Суши

    Калифорнийский краб, огурец, авокадо15

    Водоросли нори, завернутые в рис для суши, королевский краб, майонез, огурец и авокадо.нарезанный на восемь частей и подается с соевым соусом, маринованным имбирем и васаби

    Хрустящий тунец*острый тунец, рис в темпуре, японское барбекю15

    водоросли нори, завернутые в рис для суши, смесь пряного тунца, сирача и масло чили. покрытый жареными кусочками темпура и покрытый японским соусом барбекю. нарезанный на восемь частей и подается с соевым соусом, маринованным имбирем и васаби

    Лосось мисо и авокадо gf лосось в глазури мисо, кунжут, огурец15

    водоросли нори, завернутые в рис для суши, огурец и авокадо.увенчанный маринованным в мисо лососем и подожженный. нарезанный на восемь частей и подается с соевым соусом, маринованным имбирем и васаби

    Тунец и тайский базилик* gf ахи тунец, темпура, базилик, васаби майонез16

    водоросли нори, завернутые в рис для суши, авокадо и обжаренные кусочки темпуры. с нарезанным ахи тунцом, майонезом васаби и тайским базиликом. нарезанный на восемь частей и подаваемый с соевым соусом, маринованным имбирем и васаби

    Ролл с авокадо и огурцом gf кунжут14

    водоросли нори, завернутые в рис для суши, огурец и авокадо.посыпан кунжутом. нарезанный на восемь частей и подаваемый с соевым соусом, маринованным имбирем и васаби

    Ahi Tuna Poke*авокадо, соевый имбирь. подается с рисом для суши16

    сырого тунца ахи с соусом из соевого имбиря и авокадо. подается с салатом из морских водорослей, рисом для суши и рисовыми чипсами. с красной гавайской морской солью

    Shaki-shaki Tuna Хрустящий рис, острый майонез, маринованный имбирь15

    Четыре хрустящих рисовых квадрата покрыты сырым тунцом ахи, тобанджанским майонезом и семенами кунжута. с зеленым луком и соево-имбирным соусом

    Hub Specialties

    Жареный палтус Tacospepitas сальса, пико де гальо, гуакамоле, приправленная капустная капуста, кукурузные лепешки.26

    Филе-миньон Стейк Тако*вырезка на гриле, приготовленная по вашему вкусу21

    Курица медленного приготовления по-французски Тонко нарезанная куриная грудка, проволоне, зеленый перец, джардиньера, au jus16

    обжаренная на медленном огне куриная грудка нарезана ломтиками и подается на багете с растопленным проволоне и сладкий перец. подается с au jus для соуса, джардинером и картофелем фри

    Первоклассный чизбургер Prime gf полностью заправленный, подается с хрустящим картофелем фри18

    наш бургер готовится на гриле на открытом огне и поставляется с желтой горчицей, майонезом, листьями салата, помидорами, маринованными огурцами и лук.подается с сыром на ваш выбор (американский, белый чеддер, проволоне или блю чиз крошками) и картофелем фри

    Wagyu Smash Burgerдве котлеты из говядины вагю, американский сыр, секретный соус и соленые огурцы18

    Ben’s Buttermilk Chicken Tendersжареный хрустящий цыпленок на пахте, медовая горчица, барбекю Sauce18

    Умами глазированные сальмонсетные овощи28

    Smash Anti Burgertwo Veggie Patties, Brioche Bun, Дом Маринованные соленья, Горчица, Жареный Лук, Секретный соус, Американский Сыреной 14

    Бранч и Обень

    Доступно в пятницу-воскресенье до 15:00

    Напитки

    Mimosagiuliana prosecco9

    Hub 51 Bloody Marybasic водка10

    Spiked Coffee And Donutsjeppsons бурбон, франжелико, холодный напиток la colombe, овсяное молоко, ванильный сироп с корицей.увенчанный пончиком do-rite14

    Сделайте свои мимозы Bottomlessoh… и беллини тоже. С Giuliana Prosecco добавить неограниченные мимозы к любому Entreee 28 на человека28

    Сегодняшние спецоблисменты

    Chorizo ​​Queso Fundidochihuahua Сыр, Chorizo, Pico de Gallo, Chips & Salsa15

    Brunch

    NACHOS GF Brambed яйца, гуакамоле, сальса, пико сыр де галло, чеддер и оахака16

    домашних чипсов из тортильи выкладывают слоями из оахаки и белого сыра чеддер и запекают, пока они не расплавятся.с сальсой из жареных помидоров, халапеньо, кинзой, сметаной и мягкой яичницей-болтуньей. подается с майонезом чипотле

    Три яйца, омлет или посыпанный яблочно-кленовой куриной колбасой или толстым беконом, гарниром из картофельных оладий.13

    омлет на ваш выбор, солнечная сторона или обжаренные по вашему вкусу с яблочно-кленовой куриной колбасой или толстым беконом , картофельные оладьи

    The Hub Pancake Breakfast Sandwichхрустящий бекон, американский сыр, яйцо, картофельные оладьи15

    яичница-болтунья, американский сыр и бекон, зажатая между двумя блинами на пахте.подается с картофельными оладьями

    Жареный цыпленок с пахтой Доступно только по субботам и воскресеньям. домашний бисквит на пахте, жареная куриная грудка по-южному, медовое масло. подается с картофелем фри14

    Breakfast Tacossharp яйца чеддер из Висконсина, чипотле айоли13

    тако собственного приготовления подаются с яичницей-болтуньей с сыром чеддер, испанским рисом, сметаной пико де гальо, гуакамоле, кинзой, майонезом чипотле и кукурузными лепешками

    Толстые бриоши Французские тосты с корицей12

    Французские булочки с корицей, покрытые сахарной корицей.подается с теплым кленовым сиропом и взбитым маслом

    Блинчики на пахте от нашей мамы с кленовым сиропом1 за 62 за 113 за 16

    домашние оладьи на пахте, подаются с теплым кленовым сиропом и взбитым маслом. доступно в 1, 2 или 3 блинах

    New & Improved Breakfast BurritosЯичница-болтунья, хрустящий бекон, оахака и белый сыр чеддер, картофельные оладьи, пико де галло15 de gallo, бекон и крем из авокадо

    Lemon Skinny Pancakesemon oil, свежие ягоды12

    три очень тонких блина, намазанные взбитым лимонным маслом и покрытые свежей малиной, лимоном и взбитыми сливками

    Brunch Sides

    Crispy Hashbrowns4

    Mexican Hashbrowns5

    3 Куриная кленовая колбаса6

    Хрустящий бекон5

    Закуски

    Куриный яичный рулет Кисло-сладкий пряный горчичный рулет8

    Домашний яичный рулет с начинкой из курицы, капусты и моркови.подается с острой горчицей и кисло-сладким соусом

    Домашний хлеб на сковороде с соленым маслом9

    домашний кукурузный хлеб с начинкой из сладкой кукурузы. запекается в духовке до золотистого цвета и подается со взбитым маслом

    Bang-bang Цветная капуста в кляре в темпуре, острый майонез, тогараши14

    Обжаренная в темпуре цветная капуста с острым мисо-майонезом. с тогараши, зеленым луком и лаймом

    Дип-чипсы из шпината и артишоков и сальса, сметана14

    липкий соус из шпината и артишоков запекается до золотистого цвета и пузырится.подается с чипсами из кукурузной тортильи, сальсой из жареных помидоров и сметаной

    Да

    Наши знаменитые рваные куриные начос gf полностью натуральная курица, гуакамоле, томатная сальса, халапеньо, чеддер и оахака, сметана18

    любимый! домашние чипсы из тортильи выкладывают слоями из оахаки и белого сыра чеддер и запекают, пока они не расплавятся. с жареным томатным соусом сальса, халапеньо, кинзой, сметаной и тушеным цыпленком

    Short Rib Nachosslow, тушеные короткие ребрышки, оахака и чеддер, жареный томатный соус, халапеньо, кинза, сметана25

    Five Salads

    Our Favorite Chopped Salad gf авокадо, хрустящий бекон, помидоры, сыр с плесенью, паста тубетти, винегрет16

    наш любимый нарезанный салат! паста тубетти, хрустящий бекон, крошка блю чиз, авокадо и помидоры, смешанные с нашим домашним соусом из хаба

    Салат из брюссельской капусты gf финики меджул, миндаль, сыр манчего, горчичный соус винегрет16 финики, жареный миндаль, сыр мангего и вяленая клюква

    Салат «Цезарь» с дроблеными фисташками gf руккола и романо, тертый пармезан, мигас, йогуртовая заправка15

    новый вариант классического цезаря.ромэн и руккола с домашним соусом цезарь, поджаренными фисташками, сыром пармезан и хрустящими панировочными сухарями тертая зеленая капуста, апельсин, авокадо и красная лебеда. с жареными орехами кешью

    Нежный салат из хрустящей курицы обжаренные хрустящие куриные крылышки на пахте, гренки в кукурузном хлебе, сыр тиламук, бекон, авокадо, помидоры, огурцы, морковь, зеленый лук18

    Добавить в салат

    Курица-гриль7

    Лосось на углях000*10

    Филе-миньон*11

    Суши

    Калифорнийский краб, огурец, авокадо15

    Водоросли нори, завернутые в рис для суши, королевский краб, майонез, огурец и авокадо.нарезанный на восемь частей и подается с соевым соусом, маринованным имбирем и васаби

    Хрустящий тунец*острый тунец, рис в темпуре, японское барбекю15

    водоросли нори, завернутые в рис для суши, смесь пряного тунца, сирача и масло чили. покрытый жареными кусочками темпура и покрытый японским соусом барбекю. нарезанный на восемь частей и подается с соевым соусом, маринованным имбирем и васаби

    Лосось мисо и авокадо gf лосось в глазури мисо, кунжут, огурец15

    водоросли нори, завернутые в рис для суши, огурец и авокадо.увенчанный маринованным в мисо лососем и подожженный. нарезанный на восемь частей и подается с соевым соусом, маринованным имбирем и васаби

    Тунец и тайский базилик* gf ахи тунец, темпура, базилик, васаби майонез16

    водоросли нори, завернутые в рис для суши, авокадо и обжаренные кусочки темпуры. с нарезанным ахи тунцом, майонезом васаби и тайским базиликом. нарезанный на восемь частей и подаваемый с соевым соусом, маринованным имбирем и васаби

    Ролл с авокадо и огурцом gf кунжут14

    водоросли нори, завернутые в рис для суши, огурец и авокадо.посыпан кунжутом. нарезанный на восемь частей, подается с соевым соусом, маринованным имбирем и васаби

    Ахи тунец Поке*авокадо, соевый имбирь, подается с рисовым крекером и рисом для суши16

    сырой ахи тунец в соусе из соевого имбиря и авокадо. подается с салатом из морских водорослей, рисом для суши и рисовыми чипсами. с красной гавайской морской солью

    Шаки-шаки Тунец*хрустящий рис, острый майонез, маринованный имбирь15

    четыре хрустящих рисовых квадрата с сырым тунцом ахи, тобанджанским майонезом и семенами кунжута.с зеленым луком и соево-имбирным соусом

    Hub Specialties

    Цыпленок, приготовленный на медленном огне по-французски Тонко нарезанная куриная грудка, проволоне, зеленый перец, джардиньера, au jus16

    обжаренная на медленном огне куриная грудка нарезана ломтиками и подается на багете с растопленным проволоне и сладким перцем. подается с соусом au jus для окунания, джардинером и картофелем фри

    Wagyu Smash Burgerдва котлета из говядины wagyu, американский сыр и соленые огурцы. подается с хрустящим картофелем фри18

    Филе миньон стейк тако*вырезка на гриле, приготовленная по вашему вкусу21

    Первоклассный чизбургер gf полностью заправленный, подается с хрустящим картофелем фри18

    наш бургер приготовлен на гриле на открытом огне и подается с желтой горчицей , майонез, листья салата, помидоры, маринованные огурцы и лук.подается с сыром на ваш выбор (американский, белый чеддер, проволоне или блю чиз крошками) и картофелем фри

    Smash Anti Burgerдве вегетарианские котлеты, булочка бриошь, домашние маринованные огурцы, горчица, лук-гриль, секретный соус, американский сыр14

    Курица с пахтой Ben’s Тендерыbuttermilk жареная хрустящая курица, медовая горчица, барбекю Sauce18

    UMAMI глазированные сальмонсетные овощи28

    Напитки

    На сегодняшний день

    На сегодняшний день я знаю мой CBD 🎶junipero Джин, известь, грейпфрут, грейпфрут сердечный, сумасшедший вкусный арбуз kiwi CBD… Да ты получишь всю банку!18

    Черт, ДА!

    Отмеченная наградами водка Hub Punchbasic, ликер 43, коразоновая текила, гранатовый gl 15 порций 45

    Make It Bottomless с любым блюдом после 15:00. Цена на персонал 30

    Пиво на черновике

    Запросить о нашем вращении сезонного пива

    Lagunitas iPail830

    Allagash «White» Me830

    Cruz Blanca «Mexico Calling» IL830

    Off Color «Apex Prestator» IL830

    Три Floyds » Alpha king «in936

    GUINNess PrinkiR8

    Bud Light624

    Cocktails

    Fresh-Squeezed Margaritacorazon Текила, персидские лаймы, Agave13

    Premium Palomacorazon Текила, Грейпфрутовый сода, Limegl 12PTR 45

    Старый модный старый Бартон 100, Демерара, Angostura13

    Classic Aperol Spritzgiuliana prosecco, апельсин12

    Mai Taiplantation original dark, ром коруба, апельсиновый кюрасао, миндальный орхат, свежие фруктовые соки15

    Zombiebacardi select, ром коруба, лайм, лимон, цветы апельсина, бакарди 151 float & Cans

    Coors Light6

    Miller Light6

    Michelob Ultra7

    Stone Hazy IPA8

    Revolution Antero7

    Гусиный остров 3127

    STALE ARTOIS7

    STAHI7

    Asahi7

    High Noon Seltzeratermelon, Mango, PassiteFruit, Asahipple6

    Ранчо Вода Hard Selzterriginal7

    Lagunitas Downery Tea Squeeze7

    Lagunitas HopHoppy Refresher — Газированная хмелевая вода N/A5

    O’ DoulsN/A6

    Magner’s Cider7

    Вино

    Чтобы хорошо провести время в любое время… Scycling & Rosé

    Prosecco — Giulianait, NV1248

    Rosé — Hampton Waterfr, ‘201454

    Sparkling Rosé — Famiglia Pasquait, NV1454

    Moscato D’Asti Nivole — Мишель Chiarloit,’ 201248

    Белый

    Саувиньон Блан — dashwoodnz, nv1144

    chardonnay — skyside by newtonca, ‘181560

    Pinot Grigio — Barone Finiit, NV1248

    Red

    Pinot Noir — Sea Sun Caymusca,’ 191664

    Pinot Noir — Hubca, ‘191560

    Tempranillo — CvneES,’171456

    Zinfandel- TilthCA,’191560

    Cabernet Sauvignon- NeverlandCA, NV1248

    НОВЫЙ ГОД, НОВЫЙ ТЫ

    Побалуй себя!

    Шампанское Perrier Jouet Rose FR, NV300

    Шампанское Perrier Jouet FR, NV150

    Саке

    Panda Cupjunmai, 180 мл15

    Не применимо

    Безалкогольные напитки50

    China Mist Iced Tea3.50

    Oberweis Lemonade3.50

    Beatrix Light Roast Coffee3.50

    La Colombe Pure Black Cold Brew & Nitro3.75

    Как сделать мыло?

    Прежде чем варить мыло, прочтите, как оно работает. Здесь мы опишем, как сделать мыло в условиях низких ресурсов, используя холодный процесс. Эти инструкции адаптированы из CAWST и PaceProject и объясняют, как сделать 4 кг мыла, используя в качестве примера пальмовое масло. Мы выбрали пальмовое масло, так как оно широко доступно и делает твердый и долговечный кусок мыла, который образует много пены.Можно сделать мыло самостоятельно, но мы рекомендуем использовать как минимум двух человек, чтобы упростить процесс.

    Оборудование
    • толстые резиновые перчатки

    • Защитные очки

      9

    • 3 Большие стекла или пластиковые миски или пластиковые ведра (они должны быть твердые или тяжелые)

    • измерительные чашки

    • 3 больших силиконовых шпателя/больших пластиковых ложек/больших деревянных ложек

    • Весы

    • Водонепроницаемые формы (из пластмассы, дерева, картона или вощеной бумаги).Вы также можете использовать силиконовые формы

    • . Нож или проволоку, чтобы разрезать мыло. легко вынимается из формы.

    10 правил безопасного мыловарения
    1. Всегда надевайте толстые резиновые перчатки.

    2. Всегда надевайте защитные очки для защиты глаз при работе с щелочью.

    3. Всегда носите одежду с длинными рукавами, длинные штаны/брюки и закрытую обувь (не сандалии).

    4. Избегайте вдыхания паров при смешивании щелочи с жидкостью, работая в хорошо проветриваемом помещении и закрывая рот и нос маской или шарфом.

    5. Для приготовления мыла используйте деревянную, стеклянную или пластиковую посуду и горшки. Не используйте металл, так как он может вступить в реакцию со щелочью и вызвать взрыв.

    6. После использования посуды для приготовления мыла ее никогда нельзя использовать для обработки пищевых продуктов.

    7. Используйте одноразовую скатерть или газету, чтобы накрыть стол или скамейку при приготовлении мыла – выбросьте их, как только закончите.

    8. Убедитесь, что рядом с вашим рабочим местом есть водопровод. В случае прямого контакта с щелочью немедленно промойте и обратитесь к врачу.

    9. При уборке после того, как вы закончили приготовление мыла, продолжайте постоянно носить резиновые перчатки и защитные очки, так как сырое мыло едкое и опасное.Безопасно утилизируйте скатерть.

    10. Храните щелочь и сырое мыло в недоступном для детей и домашних животных месте.

    Ингредиенты

    1. Щелок

    Вес: 370 г/ 13,05 унций

    Существует два типа щелочи, которые также можно использовать: или 2) гидроксид калия, также известный как поташ. Наиболее часто используется гидроксид натрия. Щелок — очень едкий продукт.Если вы решите использовать гидроксид калия, обратите внимание, что измерения будут другими. Вы можете использовать мыльный калькулятор, чтобы получить точные измерения. Щелок можно купить в большинстве аптек.

    2. Вода

    Объем: 1,2 л/ 1095 г/ 38,65 унций

    При наличии используйте дистиллированную воду. Другие варианты «мягкой» воды (не содержащей хлора) включают воду в бутылках и фильтрованную воду. Вы также можете использовать дождевую или родниковую воду.

    3. Жиры

    Объем: 3 литра/2740 грамм/96.62 унции пальмового масла

    Вы можете использовать любой из перечисленных ниже жиров или масел. Если вы решите использовать другие типы масел, а не пальмовое масло, обратите внимание, что измерения будут другими. Вы можете использовать мыльный калькулятор, чтобы получить точные измерения.

    Жидкие масла

    Пальмовое масло, оливковое масло, кукурузное масло, подсолнечное масло, рыбий жир, арахисовое масло, соевое масло, хлопковое масло, масло кофейных зерен, масло моринги

    Полутвердые жиры

    Пальмовое масло, касторовое масло, масло алоэ, пчелиный воск, животный жир или масло ши

    Лауриновые масла

    Кокосовое масло или пальмоядровое масло

    Шаг 1: Подготовьте рабочее место
    • оформление рабочего места в хорошо проветриваемом помещении или на улице.

    • Подготовьте свое рабочее место, убрав все ненужные предметы и накрыв рабочую поверхность одноразовой тканью или старыми газетами.

    • Подготовьте форму. Если у вас есть деревянная или жесткая пластиковая форма, вы должны накрыть ее пекарской бумагой или полиэтиленовым пакетом.

    • Разложите все необходимое оборудование так, чтобы оно всегда было под рукой.

    • Прежде чем начать, ознакомьтесь со всеми шагами рецепта и убедитесь, что у вас есть все ингредиенты и оборудование под рукой.

    Шаг 2. Измерьте количество ингредиентов
    • Убедитесь, что на вас надеты все средства индивидуальной защиты, как указано в разделе «10 правил безопасного мыловарения» выше.

    • Убедитесь, что в комнате нет детей или животных, чтобы вас никто не беспокоил.

    • Во-первых, отмерьте воду с помощью мерного кувшина и налейте в одну из чаш для смешивания. Если у вас нет доступа к мерному кувшину, вы можете использовать чистую пластиковую бутылку объемом 1 л (вам потребуется 1 и ⅕ полных бутылок).

    • Отмерьте щелочь с помощью весов и добавьте в последнюю пустую миску. Примечание: точные измерения важны для успешного результата.

    Шаг 3: Смешайте щелочь и воду
    • Медленно влейте щелочь в воду при перемешивании. Примечание: никогда не делайте этого наоборот (то есть добавляйте воду в щелочь), так как это может привести к взрыву.

    • Постоянно помешивайте, пока щелочь полностью не растворится в воде.Этот раствор будет нагреваться, поэтому, как только щелочь полностью растворится, оставьте его остывать.

    Шаг 4: Смешивание смеси щелочи/воды и масла
    • Убедитесь, что смесь щелочи/воды и масла имеют примерно одинаковую температуру, коснувшись внешней стороны чаш.

    • Добавьте смесь щелочи/воды в масло при перемешивании.

    • Продолжайте постоянно и тщательно перемешивать, пока смесь не загустеет, этот процесс занимает до 30 минут.

    • Вы можете определить, достаточно ли вы перемешали мыло, нанеся ложку смеси на поверхностный слой — если она оставляет узор, подобный изображенному на фотографии ниже, значит, вы достаточно перемешали.

    Фото: Источник

    Шаг 5: Поместите мыло в форму (формы)

    • Налейте мыло в форму (или формы, если вы используете несколько форм меньшего размера) прямо из миски. В качестве альтернативы вы можете использовать ковш.

    • Накройте форму полиэтиленовой пленкой, а затем оберните полотенцем или тканью, заправленной под форму, чтобы защитить ее от пыли. Оставьте форму там, где ее никто не побеспокоит.

    Шаг 6: Закрепление мыла
    • Оставьте мыло застывать на 24-48 часов.

    • Выньте мыло из формы и с помощью острого ножа или проволоки нарежьте мыло на кусочки.

    • Поместите куски мыла в вертикальное положение и оставьте на 4–6 недель для затвердевания (это процесс, при котором мыло затвердевает).

    Шаг 7: Использование мыла

    Распространенные проблемы при изготовлении мыла в домашних условиях
    • Если мыло сухое или крошится, возможно, вы использовали слишком много щелочи.

    • Мыло должно оставаться в форме не менее 24 часов. Если мыло все еще мягкое, оставьте его в форме на срок до 10 дней. Если через 10 дней мыло все еще мягкое, оно вряд ли затвердеет.

    • Масло или жир, которые вы использовали, были грязными или прогорклыми, что мешало процессу отверждения/схватывания мыла и давало нежелательный результат.

    CAWST предлагает удобные для печати материалы для изготовления мыла и для обучения других изготовлению мыла на английском, французском и испанском языках. Другой рецепт изготовления мыла в условиях ограниченных ресурсов предлагает Pace Project (только на английском языке).


    Хотите узнать больше о приготовлении мыла и антисептика для рук на спиртовой основе на уровне сообщества:

    Примечания редактора:

    Автор: Астрид Хасунд Торсет

    Рецензенты: Рон Оркахада, Эми Пикеринг, Мелинда Форан

    Последнее обновление: 27.5.2020

    Понимание изменения руководства по использованию масок

    К Отчет сотрудников хаба

    / Опубликовано 24 апреля 2020 г.

    В начале апреля Центры по контролю и профилактике заболеваний пересмотрели свои рекомендации, рекомендуя, чтобы в дополнение к мерам социального дистанцирования все американцы носили маски, выходя из дома для важных поездок, таких как поход в продуктовый магазин или аптеку.В четверг Бригам и женская больница в Бостоне сообщили, что число новых случаев заражения COVID-19 среди персонала больницы сократилось вдвое после введения всеобщей политики ношения масок.

    Поскольку передовые методы ограничения распространения коронавируса продолжают развиваться, Хаб поговорил с доцентом Университета Джона Хопкинса Кирстен Келер и доцентом Аной Рул, обе из Департамента гигиены окружающей среды и инженерии в Школе общественного здравоохранения Блумберга и Уайтинга Инженерная школа.Они помогли прояснить, как «иерархия средств контроля» — приоритетный метод контроля опасностей на рабочем месте с помощью таких действий, как социальное дистанцирование и использование масок, — может ограничить распространение коронавируса. Они также обсудили недавнее руководство CDC и другие вопросы, связанные с использованием масок. Этот разговор был отредактирован для увеличения длины и ясности.

    Почему CDC изменил свое руководство, рекомендуя всем носить маску или покрытие для лица, выходя из дома?

    Koehler: CDC частично обеспокоен тем, что существует достаточно большая часть населения, которое является бессимптомным носителем COVID-19 и распространяет вирус.Для широкой публики соблюдение, вероятно, будет означать использование самодельной маски, но важно делать это с мыслью, что мы носим эти маски для защиты других, а не обязательно для защиты себя. Лучшая самозащита все та же: оставаться дома.

    Johns Hopkins реагирует на COVID-19

    Освещение того, как пандемия COVID-19 влияет на работу JHU и как эксперты и ученые Hopkins реагируют на вспышку

    Правило: CDC принял решение поощрять всех носить маски немедицинского назначения, и мы знаем, что часть обоснования этого руководства была связана с опасением, что без этих указаний может возникнуть накопление драгоценных Ресурсы.За последние пару недель мы увидели, как сильно сократились запасы основных медицинских средств индивидуальной защиты, таких как N95 и хирургические маски. Люди, которые больше всего в этом нуждаются, безусловно, являются контактными лицами — это те, кто находится в больницах и работает с пациентами, которые производят аэрозоли, потенциально содержащие коронавирус. Для этих поставщиков средства индивидуальной защиты являются их основной защитой.

    Обеспечивают ли самодельные маски достаточную защиту? Что люди должны знать о том, как лучше всего подходить к использованию защитных масок?

    Koehler: Чтобы было ясно, оставаться дома — лучший способ защитить себя и других.Если вы не можете этого сделать, лучше сделать домашнюю маску, чем ничего. В более широком смысле меня беспокоит то, что широкая публика не обучена и не обучена безопасному и правильному использованию самодельной маски. Если вы используете СИЗ в рамках своей работы, вы проходите обучение по надеванию и снятию этого оборудования. Это обучение включает такие меры предосторожности, как мытье рук каждый раз, когда вы надеваете или снимаете маску. Вы должны мыть руки всякий раз, когда прикасаетесь к маске, и будьте осторожны, когда снимаете маску по возвращении домой.Маска, которую вы носите на улице, потенциально может быть покрыта вирусом, и очень важно, чтобы, снимая ее, вы клали ее в безопасное место, где вы храните белье, и надевали другую чистую маску всякий раз, когда вы должны выйти на улицу дальше.

    Правило: С точки зрения науки, более крупные частицы, которые, скорее всего, будут отфильтрованы самодельной маской, в любом случае быстро упадут на землю. Более мелкие частицы будут проходить прямо через маску.Таким образом, маска предотвратит отложение этих более крупных частиц на поверхностях и потенциальное их попадание в руки следующего человека, который коснется этой поверхности, например, в супермаркете. Пока еще не так много научных данных о тестах, позволяющих определить, как самодельная маска защищает окружающую среду и окружающих вас людей, если вы заразны и выделяете вирусы. Это важно, особенно с учетом того, что так много бессимптомных людей имеют этот конкретный вирус.

    Доступно множество различных типов масок: от медицинской N95 до масок для хирургических процедур и самодельных масок и шарфов.Что предпочтительнее для немедицинских работников? Какие типы домашних материалов могут сделать эффективную маску?

    Правило: Есть несколько статей, в которых фактически тестировались различные материалы на эффективность фильтрации против наиболее важных и мельчайших частиц, которые труднее всего отфильтровать. Несколько исследований показали, что материалы, которые лучше всего фильтруют эти частицы, — это материалы, через которые труднее всего дышать — более толстые ткани, такие как полотенца для рук или фильтры для пылесосов, — но, поскольку через них действительно трудно дышать, они не пропускают воздух. сделать для жизнеспособных материалов маски.Кроме того, ни один из них не может обеспечить уплотнение вокруг лица. Затем более мелкие частицы проходят прямо вокруг фильтра. Таким образом, нет никакой реальной защиты от вдыхания частиц, которые могут содержать вирус. Но любой материал остановит более крупные частицы, которые могут создать точки контакта для вируса (например, на поручнях или столе).

    Келер: Для мелких частиц, я думаю, нет большой разницы в различных материалах. Почти все они удаляют менее 10% действительно мелких частиц.

    Правило: Но, и это действительно важно, даже если вы можете получить N95 или хирургическую маску, пожалуйста, оставьте их для людей, которым необходимо взаимодействовать с пациентами. Люди, которые на самом деле ухаживают за пациентами, нуждаются в них больше всего — мы видим людей снаружи в этих масках, и это проблема, поскольку существует такая острая нехватка медицинских работников.

    Для тех, кто решил носить маску, как они могут сделать это эффективно?

    Koehler: У некоторых людей больше нет выбора — в некоторых штатах и ​​городах введены требования ношения масок в общественных местах.Я действительно думаю, что если люди выходят на улицу, независимо от того, требуется ли это или они носят маску по своему выбору, они должны думать: «Я ношу это, чтобы защитить кого-то другого, а не себя». По сути, если предположить, что вы заразны, даже если вы чувствуете себя совершенно здоровым. Если вы думаете таким образом, это может привести к более безопасному выбору — например, вы можете ограничить свое воздействие, посещая меньше магазинов и меньше выходя на улицу и поддерживая стандарты социального дистанцирования не менее шести футов, насколько это возможно, даже если вы носите самодельную маску.

    Можно ли повторно использовать маску, будь то самодельная или иная, и если да, то как можно убедиться, что маска чистая и безопасна для повторного использования?

    Koehler: Чтобы почистить самодельную маску, достаточно бросить ее в стиральную машину и сушить. Сделайте хотя бы пару масок, чтобы вы могли стирать их между использованиями, и, надеюсь, поскольку люди все равно не должны так много выходить на улицу, должно быть достаточно нескольких масок.

    Правило: Вчера я видел видео о том, как кто-то делает маску из носка — если это так просто, то у вас может быть пять или около того штук и сдавать их в стирку после каждого использования.

    Келер: Я много раз видел банданы, сложенные, скрепленные резинками для волос и завязанные петлями на ушах — таких можно было взять несколько и постоянно стирать. Вам не нужно быть мастером швеи, чтобы сделать это эффективно. N95 и хирургические маски нельзя стирать. Чтобы повторно использовать такие маски, лучше всего поместить их в бумажный пакет в теплое место не менее чем на 7 дней перед повторным использованием. Этого времени достаточно, чтобы вирус перестал быть заразным.

    Для тех, у кого нет доступа к прачечной, можно хранить самодельные маски в бумажных пакетах. Последние данные свидетельствуют о том, что вирус теряет инфекционность примерно через 2 дня от тканевых масок.

    Когда люди идут в аптеку или продуктовый магазин за предметами первой необходимости, чтобы свести к минимуму риск передачи инфекции? Должны ли они носить другие средства индивидуальной защиты, например, перчатки?

    Koehler: Я не рекомендую использовать перчатки — если вы не медицинский работник, они бесполезны и, как и в случае с масками, люди, вероятно, используют их неправильно.Если бы вы собирались носить перчатки, то сделать это эффективно означало бы никогда не пользоваться телефоном, кошельком или сумочкой, потому что, как только вы коснетесь любой из этих поверхностей, к которым часто прикасаются, перчатки больше не будут эффективны. Они также являются огромными экологическими отходами, и их ношение не стоит усилий, загрязнения и расточительности.

    Правило: Мало того, перчатки могут дать вам ложное чувство безопасности, потому что кто-то может подумать, что они защищены, хотя на самом деле они так же уязвимы и отвлекаются от других важных профилактических мер, таких как мытье рук.Кроме того, если вы не избавитесь от перчаток должным образом, они могут стать еще одним источником загрязнения окружающей среды. На самом деле, мы должны помнить, что в иерархии мер контроля СИЗ являются последним средством — в течение многих лет было показано, что ношение таких вещей, как маски и перчатки, является наименее эффективным фактором для контроля воздействия. Вот почему социальное дистанцирование, уборка и мытье рук — лучшие способы защитить себя от вируса.

    Интеллектуальные колонки и дисплеи Google Nest

    Предлагаемый равный ежемесячный платеж, указанный в вашей учетной записи финансирования Google Store, может превышать требуемый минимальный ежемесячный платеж, который будет указан в вашей выписке по счету, когда вы используете 6-месячное рекламное предложение финансирования.

    • Этот платеж равен сумме покупки по акции (которая показана в качестве примера цены покупки выше), деленной на 6 (без учета налогов и стоимости доставки).
    • Это позволит погасить сумму рекламной покупки в течение применимого рекламного периода, но только в том случае, если на вашем счете нет других остатков в любое время в течение рекламного периода, и вы делаете платежи вовремя. Общая сумма платежей будет равна сумме рекламной покупки.

    Если сумма покупки по акции не будет выплачена полностью в течение соответствующего периода действия акции, проценты будут начисляться на ваш счет с даты покупки, а общая сумма платежей будет превышать сумму суммы покупки по акции.


    * Сумма обычной покупки за одну транзакцию определяется до того, как к покупке будут добавлены налоги и стоимость доставки, а также до применения любых скидок.

    Никакие проценты не будут начисляться на остаток по рекламной покупке (включая доставку и налоги), если вы полностью оплатите остаток по рекламной покупке в течение применимого 6-месячного рекламного периода.

    Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован.
