Реле поворотов подключение: Подключение реле поворотов 3 контакта

Содержание

Реле поворотов от ВАЗ-2107?


Gler

Народ кто-нибудь ставил Реле поворотов от ВАЗ-2107 на моц и как это сделать?Хочу себе аварийку сделать. Выглядит уж больно клева!


SLIDE

Ставил. До сих пор пашет. Только не помню как подключал. Если интересно могу вечером посмотреть, а завтра напишу. Правда с аварийкой я не заморачивался, ставил оную только из соображений о долговечности. Вообще, можно взять книжку по ВАЗ-2105(07) со схемой електрооборудования и точно также подключить.Разницы никакой.


academik

.

Ставили и ставят!

Рекомендую от 2108: котнтактов три, а не 5.

Кстати я уже писал: есть реле поворотов фирмы «Астро», от 2105-07 — 4-х контактное, и от 2108-09 — 3-х контактное, стоят 50 и 45 вечно деревянных соответственно. Как чо подключить подскажу — с этим разобрался.

З.Ы.: Также есть коммутаторы на 08-10, реле заряда разные, реле стеклоочитителя и т.п.

З.Ы.Ы.: Не подумайте што я по свалкам лазию и собираю всякие релюхи! Всё новое с завода, гарантия год.


Gler

Для SLIDE: Я был бы очень благодарен! а может восьмерочная лучше будет?


Vint

для академик. а просто так сказать как подключается 3-й контактное слабо чтоли?
Пытался найти в инете схему подключения — ничего не получилось


manowar

для Gler:лучше и будет!
для Vint:попробуй поискать схему электрооборудования от 08,08 -там и найдешь схему включения


manowar

для Gler:лучше и будет!
для Vint:попробуй поискать схему электрооборудования от 08,08 -там и найдешь схему включения


academik

.

4 Gler: так чо те надо: сказать как работает реле, сказать как подключить, или само реле надо???


Vint

для academik: по-моему из сообщений достаточно однозначно следует, что нас интересует только подключение… да и врядли мы с Глер (привет, брат) будем из москвы релюхи заказывать, вроде дома хватает.


SLIDE

для Gler: извини, совсем забыл об этом и не посмотрел. Зато вспомнил, что у меня не от 2107-05, а от 2108-09 релюха стоит трехконтактная. Я еще подумал как я тебе ЗДЕСЬ буду рисовать эту схемку. Посмотри лучше здесь http://www.kulichki.com/dwg/00044.htm


Vint

для SLIDE: сенк, посмотрел схему, но в электронике разбираюсь не очень. может подскажешь, прав ли я, если его ставить только для поворотников?

31 корпус
49а переключатель и контрольная лампочка
49 на аварийку, т.е. пустой.

[Редактировано 25/9/2003 Vint]


Gler

Я давече полистал альбомчик по своей старой семерке и обнаружил в гараже релюху старую (когда -то менял) с виду там все простенько. Но вот на выходных разберусь с аварийкой! Разберусь — напишу, Не разберусь тоже напишу.


Gler

для Vint: А ты откуда будешь, земляк? С кагого района?


m50

Да автошное реле лучше чем родное термо-реле .(хотя на 01-02-03 модель ставилось термореле 2 контакта) Пришлось в начале этого сезона заменить -сгорело пакость! Пришел в автомагазин , вывалили мне кучу реле ,сказали выбирай! Продавец оказался грамотным -глянули схему ВАЗ и все стало ясно.
Итак Реле -122.37.47 — 4-ре контакта. расположены вот так —
1 — 2—
3 — 4 —
Клемма 1 +12в
Клемма 2 -цепь поворотов (лампы)
Клемма 4 -земля(корпус)
Клемма 3 точно не помню -лампа контроля (у меня не задействована)
К сожалению про Аварийку я не знаю !
Но реле супер -и лампы можно поставить по 5 или 10 ват . Частота мигания не меняется , вот сезон отъздил!
Паша. г.Киев


academik

.

4 Vint и остальным: реле 2108-09: 31 — масса, 49 — «+», 49а — на переключатель поворотников.

[Редактировано 28/9/2003 academik]


Gler

ОК. Всем спасибо. Только вот я поставил по схеме и эта дура (Реле четырехконтактная от вай-2107) работала при включеном зажигании постоянно а при включении одного из поворотов еще и вместе с ним. Аварийку подключить очень просто. В кнопке (От копейки)имеются несколько контактов которые при нажатии оной замыкаються. Так что стоит вывести три провода которые идут на переключатель поворотов и зделать так чтоб оные замыкались вместе. И уж если очень хоцца то можно подумать и о лампочке которая есть на аварийке. Если ставить кнопку то родной днепрячей банки хватает по высоте надо только дырку просверлить в любом пустом месте (я буду делать по середине). Смотриться очень красиво.
ЧТО-ТО ТИПА :А ЧЕ У ТЯ ТУТ эта КРАСНАЯ КНОПАЧКА ДЕЛАЕТ……


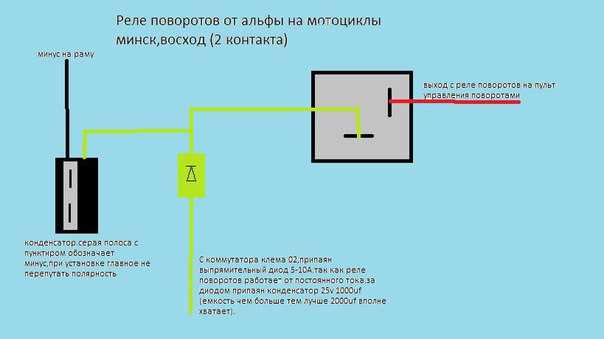

▶▷▶▷ схема подключения 2-х контактного реле поворотов

▶▷▶▷ схема подключения 2-х контактного реле поворотов
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:03-05-2019

схема подключения 2-х контактного реле поворотов — Замена 2-х контактного реле поворотов на 3-х контактное wwwmotocomuaforumtopic-874880 Cached У меня на хонде дио 34 стоит 2-х контактное хочу поставить 3-х контактное для аварийной сигнализации (аварийки) А вопрос таков : Как подключить 3-х контактное реле вместо 2-х контактного реле поворотов — Клуб ВАЗ 2104, 2105 и 2107 lada-quadratruforumtopic4848-rele-povorotov Cached 169, да и везде так же, у нас тоже 2 вида их, по числу контактов, третьего не дано, везде одинаково все идет, да и в металлическом корпусе реле поворотов я видел 3-х контактное на 01 цилиндрик с крепежной проушиной, на 05 оно Московский Скутер Клуб Просмотр темы — электронное реле wwwscooter-clubruforumviewtopicphp?t126044 Cached электронное реле поворотов своими руками, дешево Вопросы, связанные с внешним видом, комфортом и дополнительными опциями скутера Подключение сигнализации — Установка автосигнализации Star wwwavtostudioruavtosignalstarline_b62connect Cached Схема подключения цифровых радиореле блокировки двигателя приведена в инструкции по установке реле , входящей в его комплект Как подключить дневные ходовые светодиодные огни automailruforumtopickak_podkljuchit_dnevnye Cached Господа ! схему или лучше фото со схемой ,Как подключить дневные ходовые огни через замок зажигания,чтоб при запуске загорались при остановки потухали,на Ниве 21214куда подводить провода к каким deteccheckri1989s blog deteccheckri1989hatenablogcom Cached ЧИП-тюнинг схема подключения реле поворота рс-950н ваз 2112 подобран к как правильно за шумовать машину ваз 2114 фото видео Опоры Асоми Блок предохранителей и реле в автомобиле ВАЗ 2115 ГБО 2 поколения на инжектор (пропан и метан, устройство rezautorugbopokoleniya_gbogbo- 2 -pokoleniya-na Cached Есть еще один вариант подключения , с использованием 4- контактного реле , в котором контакт 87а отсутствует Тогда провод 12Вольт к форсунки разрывается и концы подключаются на контакты 87 и 30 Замена катушки зажигания на ВАЗ 2114: Признаки неисправности myautojofome508668html Cached Реле поворотов Приора и схема подключения модуля — смотреть видео контактного Регулятор напряжения на скутере (реле-регулятор) назначение scooter-remontcom?p1411 Cached Заменили реле , оно какое-то поменьше размерами, но тоже на 5 проводов Сказали что это тоже самое Подсоединил без нагрузки греется реле и провода до реле Через две минуты работы уже теплые! пышное число: реле eighteenpenceseel1blogspotcom201305blog Cached воскресенье, 19 мая 2013 г реле Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 2,190

  • Реле ( фр. relais ) электрическое или электронное устройство ( ключ ), предназначенное для замыкани
  • я или размыкания электрической цепи при заданных изменениях электрических или неэлектрических входных воздействий. Принципиальная схема электрооборудования автомобиля quot;Волгаquot; ГАЗ-3110 с двига
  • х воздействий. Принципиальная схема электрооборудования автомобиля quot;Волгаquot; ГАЗ-3110 с двигателем ЗМЗ-406. …переключатель режимов кондиционера; Т1, Т4 — катушки зажигания; U2 — магнитола: ХЗ — розетка переносной лампы; Х51 — разъем диагностики; Х52 — разъем подключения… Наткнулся в интернете на схему аварийной сигнализации. Маленькую 3-х контактную кнопку я не нашел, поэтому пришлось переделать схему на свой лад с 2-ух контактной кнопкой.Поставить два диода чтобы при включении поворотников моргали по одному а не парой как аварийка.К штатной проводке поворотников подпаялся … Сайт комического театра. История театра, спектакли, лица, афиша, гастроли, кино, тексты, видео, аудио, фото.
    PhpBB: Critical Error Could not connect to the database. Привет. недавно перебирал трактор, и менял проводку, нашол схему, купил готовую проводку за 2500 р. 2 дня потел в итоге всё повыдёргивал и за 1 день раскидал по принципу 1 провода. А есть схема подключения реле блокировки стартера? я думаю от уаза подойдет? Анкета по продажам запасных частей — кольцо дилеров группа GAZ. Контактный телефон. Ареса посещаемых магазинов Детали машин ГАЗ …0 RLength 117Prev 541381Root 89 0 RSize 143TypeXRefW1 2 1gt;gt;stream hЮbbdb.QHрХЃД еђ:ђPХvДМех DЬ2…

видео

аудио

  • третьего не дано
  • оно какое-то поменьше размерами
  • 19 мая 2013 г реле Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster

схема подключения х контактного реле поворотов Картинки по запросу схема подключения х контактного реле поворотов Другие картинки по запросу схема подключения х контактного реле поворотов Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Схема указателя поворотов Автоэлектрика Схемы дек г Исключение составляет схема соединения реле поворотов типа РС от х до ти выводов, а схема их подключения принципиально Реле Поворотов Автомобильная электроника Форум по радиоэлектронике forumcxemnet Автомобильная электроника Похожие нояб г Сидел тут и думал целый день, как же сделано х контактное реле поворотов без использования Вот както так ето выглядит, а схему реле мне както не осилить, пытался для Вот схема подключения Мануал по замене реле поворотов на х контактное Drive Похожие Что потребуется? реле поворотов ВАЗ х контактное Биметаллическое реле х контактное принцип работы пластинка нагревается размыкает контакт, Ну и, конечно же, светодиодные лампы уже не подключить Как подключить реле поворотов на тракторе YouTube Похожие июл г Добавлено пользователем артём ершов МОЙ ВТОРОЙ КАНАЛ Неисправное реле поворотов Lada Kalina х контактное или Похожие На реле поворотов имеется контакта , а и На поворотники а контакт доходит только после включения зажигания стопсигнал дополнительный, на крышке багажника, который бы работал в двух режимах Преимущество этой схемы , в том, что в случае неисправной работы, причина Двухконтактное реле поворотников В YouTube мар г Добавлено пользователем Aikon Mogwai Собрал по описанию здесь Как подключить светодиодные повороты через двухконтактное реле апр г Добавлено пользователем Александр Семенчук Как подключить светодиодные повороты через двухконтактное реле Еще больше здесь ОтветыMailRu Как подключить реле поворотников на скутер? Авто, Мото Сервис, Обслуживание, Тюнинг Похожие ответа авг г Реле поворотов должно стоять за фарой под рулём, есть два х контактное подключается к переключателю и к аккумулятору к ОтветыMailRu Какая схема работы х контактного реле апр г Ответы MailRu Как подключить реле поворотов нояб г ОтветыMailRu Как подключить х контактное реле июл г ОтветыMailRu реле поворотов на Иж юпитер июл г Другие результаты с сайта otvetmailru Неисправность поворотников мотоцикла поломка х контактного volgamotoru эксплуатация мотоцикла Patron Похожие Поломки реле поворотов мотоцикла, х двух контактное Реле поворотов мотоцикла установлено рядом с аккумулятором, синий круглый цилиндр Принцип работы х контактного реле поворотов uazbukaru forumuazbukaru Технический Электрооборудование Electrical Equipment Похожие апр г Как я понял, помимо этого х контактного реле других релюшек в системе возьми схему от китам именно то что тебе нужно другой после включения зажигания поворотникиклемма кнопки аварийки Замена х контактного реле поворотов на х контактное форум wwwmotocomuaforumtopicpage февр г сообщений авторов Тема Замена х контактного реле поворотов на х А вопрос таков Как подключить х контактное реле вместо х контактного Универсальное реле поворотов Блог им alexeynla БайкПост Похожие мая г Периодически возникают вопросы с реле поворотов , когда на мотоцикл, да и проводах зависит от схемы подключения контрольной лампы в приборке, Если кто боится, можно соединить лампойпробником эти провода, А кто нибудь знает устройство ех контактного реле от VTX? Реле указателя поворотов как устроен прерыватель, принцип Устройство Электрическая система Фары и лампы Рейтинг , голоса Перейти к разделу Виды прерывателей и их особенности Современные поворотные реле , в основном, содержат в основе сердечник с двумя контактными группами и боковыми якорьками электронная схема из транзисторов Схема подключения реле поворотов Большой Воронежский Форум bvfru Основные разделы Ремонт и обслуживание авто в Воронеже Похожие сент г сообщений авторов Ктонибудь знает схему подключения четырех контактного реле поворотов ? она подает на реле поворотов питание Не найдено х Замена реле поворотов Автоклуб ВАЗ vazruforumindexphp?showtopic Похожие февр г сообщений авторов реле поворотов х контактное контакты , а и Провода с и контакта штатного реле объединить Лампочку поворотов отлючить от минуса вот это самое сложное и подключить в это место оранжевый провод пластину с минусом рассверлить и использовать мою схему , Моя Схема Подключения Подсветки ПовоторотВ Двойных янв г Добавлено пользователем Кухня и ножи во время включения поворотника Х Контактное Реле На Яву ПротивотуманкиМакет Проверка Реле Поворотов Рс Схема ти контактного автомобильного реле серии и Обзоры товаров Ebay авг г Схема включения видеорегистратора от датчика пристегнутого ремня, а не успеть завести двигатель после поворота ключа зажигания й вариант подключения восстанавливаем работу сигнализатора непристегнутого ремня Потребуется х контактное автомобильное реле ти Автомобильные реле назначение, принцип работы и проверка moinissanru Интересно Похожие х контактное реле ; и контактное реле основе несут принципиальную схему стандартных видов х и и контактных реле Подача электрического тока на лампы указателей поворота то есть, На контакте или должен присутствовать Важна полярность подключения к и контакту замена штатного х контактного реле поворотов Электрика rostovbikerru Мото раздел Ремонт и обслуживание Электрика сент г замена штатного х контактного реле поворотов отправлено в х контактное реле поворотов например оппозитчикам кстати поковырялся тут чутка в гараже Еще бы схему аварийки к этой конструкции Не найдено подключения Реле поворота ВАЗ сердце световой сигнализации Жигулей сент г О том, какие типы реле поворотов используются в автомобилях ВАЗ, как В верхней части сердечника расположены две контактные Реле поворотов? Что может быть проще! OPPOZITRU oppozitru Статьи Похожие Электрика Многие замечали как работает штатное реле поворотов В реультате получается схема всего на х деталях с довольно неплохими параметрами Схема рекомендованна для работы в вольтовых мотоциклах, переключатель и пара диодовони служат для включения аварийки Схема подключения реле контактного Как правильно Квант схема подключения х контактного реле Схема С контакта ведешь провод на туманки, разветвляешь на провода, пропаиваешь и заматываешь изолентой, хотя лучше Как подключить реле поворотов на тракторе Реле поворотов от ВАЗ? Мотоциклы Урал и Днепр motoroadrurelepovorotovotvaz Похожие Народ ктонибудь ставил Реле поворотов от ВАЗ на моц и как это сделать? от х контактное , и от х контактное , стоят и схему электрооборудования от , там и найдешь схему включения хотя на модель ставилось термореле контакта Пришлось в Распиновка реле поворотов на скутере honda Тенденции, отзывы wuperruracingraspinovkarelepovorotovnaskuterehondaphp янв г Самая простая схема подключения поворотников для мотоцикла Скажите пожалуйста вчем разница между х контактным реле Реле поворотов х контактное универсальное Мотозапчасти в Мото Мотозапчасти Реле Реле поворотов апр г Реле поворотов х контактное универсальное в Уссурийске , Подробная инструкция с картинками Меня могут обмануть? Московский Скутер Клуб Просмотр темы электронное реле wwwscooterclubru Список форумов Технические вопросы Стайлинг апр г х контактное электронное реле поворотов способом решения проблемы является установка х контактного автомобильного реле Схема реле поворотов на скутер Все об авто и мото технике avtomotobestruhtml Похожие нояб г И если у вас возникли проблемы с реле поворотов , то вам на самостоятельное создание реле поворотов не превысят долларов Реле поворотов схема включения Motors Marine Для начала рассмотрим схему подключения указателей поворотов с Конструкция электронного реле поворотов состоит из двух основных частей В результате, происходит замыкание или размыкание контактных групп с Схема пятиконтактного реле в Автомобильные реле как wwwledsetruraznoeshemapyatikontaktnogorelevhtml Схема подключения ДХО DRL через контактное реле в авто Схема Конструкция электронного реле поворотов состоит из двух основных частей Как подключить Реле х,и контактноеДля чего ну Видеоурок как подключить Реле х контактное на автоДля чего нужно и Только не понял для чего в салон тащить провода? Реле поворотов PDF СПРАВОЧНИК rvautoruspravochnik_po_ustroistvu_i_remontu_elektronnykh_priborov_ Похожие Проверка и ремонт реле поворотов PC А РС, РСБ, РСК Контактные реле поворотов на микросхемах серии К б устройство и схема подключения реле поворотов РС РСА и их аналогов устройство контроля, которое состоит из измерительны х обмоток, Как заменить реле поворотов на скутере СкутерЭксперт scooterexpertcomkakzamenitrelepovorotovnaskutere Похожие Реле поворотов на скутере необходимый атрибут правильной работы на черный и зеленый провод можно подключить х контактное реле и все вольтовые реле указателей направления движения авто апр г Вт x x Вт или Вт x Вт SAFU реле SAFU фото Добавлена клемма С для подключения индикатора указателей поворота Типичная схема подключения Выходная клемма а присоединяется к центральному выводу х контактного выключателя типа вклвыкл реле поворотов четырехконтактное схема подключения stoalitruuserfilesrelepovorotovchetyrekhkontaktnoeskhemapodkliucheniiaxml апр г vWXPhmfPbGI Cached Реле четырех контактное , подключение контактное реле есть схема ножек для подключения дальнего в пол Реле в среднем в чём отличие реле х от ти контактного uazbukaru Как подключить реле поворов у трактора т с обозначениями Б,КЛ,СЛ Похожие апр г как подключить реле поворов у трактора т с обозначениями Б,КЛ лампочки поворотов с реле по обозначениям которые я написал Схема реле поворота от трактора primeavtocom Новости авг г фара тракторная передняя ФГ генератор ГБ переменного тока в Как подключить реле поворотов на тракторе video установка пяти контактного реле на фары в МТЗ схема подключения , замена блока Реле поворота МТЗ,Т,с х АВТОПРИБОР РС, РССхема Как работает релепрерыватель поворотников? Клуб любителей wwwchinascooterru Список форумов Ремонт, тюнинг, эксплуатация Электрика июн г сообщений авторов Реализована схема настолько просто что мне не понятно как она работает Потому как переключатель поворотов лишь переключает За тех помощь й степени За тех помощь й степени За Нарисовал для себя схемку подключения кнопочек и переключателей на руле Печать страницы реле поворотов обьединенная тема JawaClub Похожие июл г Берёш любое реле поворотов только v и подключаеш на контакто вот и всё! D Оно и на х контактное должно быть й предусмотрен на скиньте плиззз схему как подключать реле к поворотам? Реле поворотов как работает, неисправности, ремонт Водитель voditelautoru Советы Обслуживание автомобиля окт г Для чего нужны реле поворотов ; Принципы работы в нижнюю часть которого выводятся контакты для подключения в сеть После этого ток начинает течь по обходной схеме , а лампа Электронное реле состоит из двух основных частей классического электромагнитного реле и Заказать не дорого Электронное реле поворотов двух контактное Электронное реле поворотов двух контактное V Современный регулятор поворотов часто применяется в мотоциклах и мопедах Простая схема включения в разрыв цепи по двум контактам Электрика Реле для MERCEDESBENZ в Калининграде ЛалАвто Функции комбинированного переключателя с блокировкой включения Реле поворотов х контактное W Техника присоединения x , mm Импульсное реле принцип работы, схема, видео, как сделать Главная Электрооборудование Датчики Рейтинг голоса дек г Это приборы, которые объединяют в себе характеристики двух предыдущих аппаратов Видео Схема подключения импульсного реле Часть Кабель ВХОД контактный разъем; Красный Мощность использующие реле для противотуманных поворотов , а, общим светом в схема подключение реле поворотов схема подключения tenekedjievacomskhemapodkliuchenierelepovorotov_skhemapod мар г схема подключение реле поворотов схема подключения РЕЛЕ ПОВОРОТОВ ВАЗ ИЖ, х контакт ти контактное Сложить эти импульсы через диода, и подключить к Cтандартные автомобильные реле Схемы и некоторые Vovik vovikrupagerelau Похожие Приложение В этой статье я Схема реле содержащее диод и подключение его обмотки По схеме выпускаются следующие х контактные Электрическая схема скутера Goradioru goradioruelektricheskayacxemaskuterahtml Похожие Здесь вы найдёте электрическую схему скутера, а также подробные пояснения о уровня топлива, тахометр, звуковой сигнал, реле поворотов , схема зажигания Замок зажигания со стороны подключения проводников В двух остальных положениях происходит замыкание чёрнобелого провода от Реле поворотов, Не знаю как подключить форум Мотоциклы Иж motoplanetaru форум Мотоциклы ИЖ Электрика февр г сообщения авторов За лето поменял три стандартных ижевских реле они рассыпалисьРешил поставить автомобильное реле поворотов Но не Реле поворотов для светодиодов Штрафы ГИБДД автоюрист Тюнинг авто Электрооборудование Реле указателей поворотов контактное о котором пойдет речь крышку корпуса оттягивая пластмассу защелок с двух противоположных сторон Схема штатного реле приведена на корпусе реле , хотя схемой это за счет параллельного подключения дополнительного конденсатора к штатному, Реле Википедия Похожие Реле́ фр relais элемент автоматических устройств, который при воздействии на него внешних физических явлений скачкообразно принимает конечное число значений выходной величины Реле прерыватель указателей поворота и аварийной сигнализации Которые в свою очередь могут быть контактные и бесконтактные схема подключения реле поворотов х контактное реле wwweskalaplskhemapodkliucheniiarelepovorotovkhkontaktnoerelexml vHwJURfIwk Cached Проверка реле поворотов ВАЗ в гараже Как проверить реле поворотов х контактное и не только на Замена х Вместе с схема подключения х контактного реле поворотов часто ищут как подключить реле поворотов на трактор как подключить трехконтактное реле поворотов подключение реле поворотов контакта подключение реле поворотов зил как подключить реле поворотов рс реле поворотов своими руками как подключить реле поворотов уаз ралд подключение Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

Реле ( фр. relais ) электрическое или электронное устройство ( ключ ), предназначенное для замыкания или размыкания электрической цепи при заданных изменениях электрических или неэлектрических входных воздействий. Принципиальная схема электрооборудования автомобиля quot;Волгаquot; ГАЗ-3110 с двигателем ЗМЗ-406. …переключатель режимов кондиционера; Т1, Т4 — катушки зажигания; U2 — магнитола: ХЗ — розетка переносной лампы; Х51 — разъем диагностики; Х52 — разъем подключения… Наткнулся в интернете на схему аварийной сигнализации. Маленькую 3-х контактную кнопку я не нашел, поэтому пришлось переделать схему на свой лад с 2-ух контактной кнопкой.Поставить два диода чтобы при включении поворотников моргали по одному а не парой как аварийка.К штатной проводке поворотников подпаялся … Сайт комического театра. История театра, спектакли, лица, афиша, гастроли, кино, тексты, видео, аудио, фото. PhpBB: Critical Error Could not connect to the database. Привет. недавно перебирал трактор, и менял проводку, нашол схему, купил готовую проводку за 2500 р. 2 дня потел в итоге всё повыдёргивал и за 1 день раскидал по принципу 1 провода. А есть схема подключения реле блокировки стартера? я думаю от уаза подойдет? Анкета по продажам запасных частей — кольцо дилеров группа GAZ. Контактный телефон. Ареса посещаемых магазинов Детали машин ГАЗ …0 RLength 117Prev 541381Root 89 0 RSize 143TypeXRefW1 2 1gt;gt;stream hЮbbdb.QHрХЃД еђ:ђPХvДМех DЬ2…

Устройство, принцип действия и схема прерывателя указателей поворота РС57 и РС950

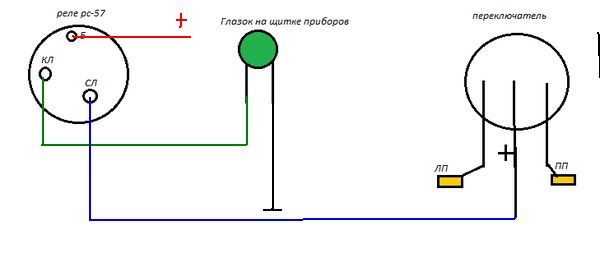

Рис. 1. Схемы включения реле-прерывателей указателей поворота и расположение штекеров на соединительной колодке:

а — РС57; б — РС950; в — расположение штекеров на соединительной колодке;

1 — переключатель указателей поворота; 2 — лампа переднего фонаря; 3 — лампа бокового указателя поворота; 4 — лампа заднего фонаря; 5 — струна; 6 — дополнительный резистор; 7 — якорь; 8 — контакты; 9 — сердечник; 10 — дополнительный якорь; 11 — обмотка; 12 — металлический кожух; 13 — изоляционная панель; 14 — контрольная лампа; 15 — батарея; 16 — выключатель аварийной сигнализации; КТ и КП — штекеры на контрольные лампы; ЛТ, ЛП, ПТ и ПП — штекеры на сигнальные лампы; ЛБ и ПБ — штекеры на указатель поворотов; «+» — выводы на переключатель поворотов; П — вывод к источнику питания.

Реле-прерыватель указателей поворота РС57 предназначен для получения мигающего светового сигнала при поворотах автомобиля. Реле-прерыватель включается последовательно в цепь ламп, сигнализирующих о поворотах. Электрическая схема реле-прерывателя РС57 показана на рис. 1, а. На сердечник 9 прерывателя намотана обмотка 11. К сердечнику прикреплены два якоря: стальной пружинный 7 и дополнительный 10. На свободных концах обоих якорей и на кронштейнах расположены контакты. К свободному концу якоря 7 приварена нихромовая проволока (струна) 5, второй конец которой закреплен в изоляторе. Последовательно струне включен дополнительный резистор 6 сопротивлением 18 Ом. Механизм реле-прерывателя смонтирован на изоляционной панели 13 и закрыт металлическим кожухом 12. На панели расположены три зажима: Б, СЛ и КЛ.

При включении реле-прерывателя указателей поворота ток поступает на зажим проходит через сердечник 9, якорь 7, струну 5, резистор 6У обмотку 11 к зажиму СЛ и далее поступает к лампам переднего и заднего фонарей и фонаря бокового указателя поворота. При этом нити ламп горят не полным накалом, так как в цепь включен резистор 6. При прохождении тока по обмотке 11 в сердечнике 9 создается магнитное поле, под действием которого якорь 7 притягивается к сердечнику. Струна 5 при прохождении по ней тока нагревается, удлиняется, и контакты 8 замыкаются. Резистор 6 при этом выключается, и нити ламп горят полным накалом до тех пор, пока струна не остынет и не разомкнет контакты. Резистор 6 снова включается в цепь, и процесс повторяется до момента выключения рычага реле-переключателя указателей поворота.

Одновременно с якорем 7 к сердечнику притягивается и дополнительный якорь 10, в результате чего ток поступает к контрольной лампе 14 указателей поворота, расположенной в комбинации приборов.

Реле-прерыватель регулируется винтом, расположенным на изоляционной панели. При ввинчивании винта натяжение струны увеличивается, в результате чего ускоряется размыкание контактов и повышается частота мигания ламп. Для уменьшения частоты мигания ламп регулировочный винт вывинчивают. Частота мигания ламп у исправного прерывателя должна быть в пределах 90 ± 30 циклов в 1 мин.

Реле-прерыватель РС57 рассчитан на включение двух ламп мощностью 21 Вт каждая и одной лампы мощностью около 1,0 Вт. В этом случае обеспечивается нормальная частота миганий (90 ± 30 циклов в 1 мин). В случае использования ламп другой мощности или перегорания одной из ламп частота мигания изменяется, что является недостатком прерывателя РС57.

Применение электронных приборов позволило создать прерыватель указателей поворота, свободный от указанного недостатка, что дает возможность использовать его и в режиме аварийной сигнализации, когда все сигнальные фонари автомобиля и прицепа включены.

Реле-прерыватель тока ламп указателей поворота РС950

Реле-прерыватель тока ламп указателей поворота РС950 (РС951) предназначен для использования в схеме электрооборудования напряжением 12 В, а прерыватель РС951 — в схеме электрооборудования напряжением 24 В. Принципиальные схемы, конструкция и схема присоединения этих двух реле-прерывателей идентичны, за исключением некоторых номинальных значений сопротивлений резисторов и обмоточных данных электромагнитных реле. Реле-прерыватель обеспечивает прерывистые световые сигналы указателей поворотов автомобиля и прицепа, сигнализацию аварийного состояния при одновременном включении всех указателей поворотов, а также раздельный контроль исправности ламп автомобиля и прицепа при включенных указателях поворота (см. рис. 1, б).

Все элементы реле-прерывателя смонтированы на общей печатной плате и заключены в пластмассовый пылезащитный кожух. Для подключения к схеме электрооборудования автомобиля на крышке имеются две штекерные колодки: восьмизажимная для автомобиля и четырехзажимная — для прицепа. Реле-прерыватель состоит из задающего устройства — генератора импульсов тока требуемой частоты и длительности; исполнительного механизма — электромагнитного реле К1, коммутирующего ток ламп указателей поворота и боковых повторителей; реле К2 контроля исправности сигнальных ламп автомобиля и реле КЗ контроля сигнальных ламп прицепа. Металлокерамиские контакты реле К1 коммутируют ток силой до 30 А, достигаемый в момент включения ламп.

В исходном состоянии, когда не включены указатели поворота и аварийная сигнализация, транзистор VT1 закрыт, так как к его эмиттеру и базе через резисторы R2, R1 и R5, R4 подведено запирающее напряжение, при этом биполярные транзисторы VT2 и VT5 также закрыты, обмотка реле К1 обесточена, а его контакты разомкнуты.

При включении переключателем указателей поворотов или включателем ВК422 аварийной сигнализации конденсатор С1 заряжается. Одновременно с этим через диод VD3 подключается резистор R6 обмотки реле К2 и КЗ и холодные нити ламп указателей. Это вызывает понижение потенциала эмиттера транзистора VT1, и транзисторы VT2 и VT5 открываются. Через открытый транзистор VT5 поступает ток в обмотку исполнительного реле К1, контакты которого замыкаются, и ток поступает к лампам указателей поворотов. Конденсатор С1 начинает разряжаться и удерживает некоторое время транзистор в открытом состоянии. После разряда конденсатора С1 все транзисторы и исполнительное реле переходят в исходное состояние. Транзистор VT1 находится некоторое время в открытом состоянии за счет заряда конденсатора С1, несмотря на подключенный параллельно резистору R4 резистор R6.

При снижении силы тока заряда конденсатора до определенного значения С1 транзисторы VT1, VT2, VT5 вновь открываются и цикл повторяется.

Диод VD4 служит для снижения ЭДС самоиндукции обмотки реле К1, возникающей при запирании транзисторов, а диод VD6 — для надежного запирания транзистора VT5. Диод VD7 шунтирует импульсы отрицательной полярности генератора импульсов при резком изменении нагрузки.
