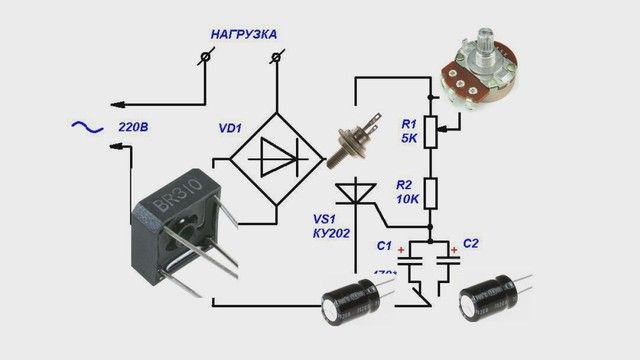

Регулятор напряжения постоянного тока: Тиристорный регулятор напряжения постоянного тока в Новосибирске: 177-товаров: бесплатная доставка, скидка-55% [перейти]

Содержание

Регуляторы напряжения — CoderLessons.com

Функция регулятора напряжения заключается в поддержании постоянного напряжения постоянного тока на выходе независимо от колебаний напряжения на входе и (или) изменений тока нагрузки. Другими словами, регулятор напряжения производит регулируемое выходное напряжение постоянного тока.

Регуляторы напряжения также доступны в интегральных схемах (IC). Они называются ИС регулятора напряжения .

Типы регуляторов напряжения

Существует два типа регуляторов напряжения —

  • Фиксированный регулятор напряжения
  • Регулируемый регулятор напряжения

В этой главе рассматриваются эти два типа регуляторов напряжения один за другим.

Фиксированный регулятор напряжения

Регулятор с фиксированным напряжением вырабатывает фиксированное выходное напряжение постоянного тока, которое может быть как положительным, так и отрицательным. Другими словами, некоторые стабилизаторы постоянного напряжения вырабатывают положительные фиксированные значения напряжения постоянного тока, в то время как другие выдают отрицательные фиксированные значения напряжения постоянного тока.

Микросхемы регулятора напряжения 78xx выдают положительные фиксированные значения напряжения постоянного тока, тогда как интегральные микросхемы регулятора напряжения 78xx выдают отрицательные фиксированные значения напряжения постоянного тока.

При работе с ИС регуляторов напряжения 78xx и 79xx необходимо учитывать следующие моменты:

  • «Xx» соответствует двузначному числу и представляет величину (величину) напряжения, которое производит IC регулятора напряжения.

  • Микросхемы стабилизатора напряжения 78хх и 79хх имеют по 3 контакта каждый, а третий вывод используется для сбора выходного сигнала от них.

  • Назначение первого и второго выводов этих двух типов микросхем различно —

    • Первый и второй выводы микросхем регулятора напряжения 78хх используются для соединения входа и земли соответственно.

    • Первый и второй выводы интегральных схем стабилизатора напряжения 79хх используются для подключения заземления и входа соответственно.

«Xx» соответствует двузначному числу и представляет величину (величину) напряжения, которое производит IC регулятора напряжения.

Микросхемы стабилизатора напряжения 78хх и 79хх имеют по 3 контакта каждый, а третий вывод используется для сбора выходного сигнала от них.

Назначение первого и второго выводов этих двух типов микросхем различно —

Первый и второй выводы микросхем регулятора напряжения 78хх используются для соединения входа и земли соответственно.

Первый и второй выводы интегральных схем стабилизатора напряжения 79хх используются для подключения заземления и входа соответственно.

Примеры

  • 7805 IC регулятора напряжения вырабатывает постоянное напряжение +5 вольт.
  • 7905 IC регулятора напряжения вырабатывает постоянное напряжение -5 вольт.

На следующем рисунке показано, как создать фиксированное положительное напряжение на выходе, используя фиксированный положительный регулятор напряжения с необходимыми соединениями.

На приведенном выше рисунке, который показывает фиксированный положительный стабилизатор напряжения, входной конденсатор C i используется для предотвращения нежелательных колебаний, а выходной конденсатор C 0 действует как линейный фильтр для улучшения переходного процесса.

Примечание — получить фиксированное отрицательное напряжение

на выходе, используя фиксированный регулятор отрицательного напряжения с подходящими соединениями.

Регулируемый регулятор напряжения

Регулируемый регулятор напряжения вырабатывает выходное напряжение постоянного тока, которое можно регулировать на любое другое значение определенного диапазона напряжения. Следовательно, регулируемый регулятор напряжения также называется регулятором переменного напряжения .

Значение выходного напряжения постоянного тока регулируемого регулятора напряжения может быть положительным или отрицательным.

ИС регулятора напряжения LM317

ИС регулятора напряжения LM317 может использоваться для получения желаемого положительного фиксированного значения напряжения постоянного тока в доступном диапазоне напряжений.

ИС регулятора напряжения LM317 имеет 3 контакта. Первый вывод используется для регулировки выходного напряжения, второй вывод используется для сбора выходного сигнала, а третий вывод используется для подключения входа.

Регулируемый вывод (клемма) снабжен переменным резистором, который позволяет варьировать выходной сигнал в широком диапазоне.

На приведенном выше рисунке показан нерегулируемый источник питания, управляющий ИС стабилизатора напряжения LM 317, который обычно используется. Эта микросхема может подавать ток нагрузки 1,5 А в регулируемом диапазоне выходных напряжений от 1,25 В до 37 В.

VAPE | Регуляторы напряжения

Регуляторы напряжения, далее регуляторы


Описание функции регулятора напряжения

Регулятор напряжения представляет собой электрический прибор, который регулирует электрическое напряжение, вырабатываемое генератором переменного тока или генератором постоянного тока в интервале от 14 до 14,4 В при номинальном напряжении сети 12 В и от 7 до 7,2 В при номинальном напряжении сети 6 В.

Регулируемое в указанном интервале напряжение обеспечивает правильную работу батареи и защиту приборов от разрушения. Предпосылкой правильной работы является недопущение возможности перегрузки электрической мощности регулятора. Например: Регулятор имеет максимальную электрическую мощность 200 Вт. Это значит, что мощность генератора переменного тока должна быть P alt <= 200 Вт. Далее, суммарное электропотребление приборов в сети транспортного средства не должно превышать 200 Вт.

При перегрузке может наступить разрушение регулятора, либо разряд и разрушение батареи.

Регулятор напряжения переменного тока обеспечивает среднее значение напряжения в указанном интервале. Это означает, что, например, измеряемое осциллоскопом напряжение меняется периодически на большую величину, чем номинальное напряжение. Например, от +- 20 до 30 В. Это среднее значение гарантирует, что приборы типа электрических лампочек не разрушатся. Однако действует такое правило, по которому сумма электропотребления приборов должна быть Ps[Вт] <= Preg[Вт].

То есть, регулятор необходимо выбирать согласно номинальному напряжению [В] и макс. электропотреблению [Вт].

Выпрямитель

Это система мощных диодов, подключённых по схеме моста (двухходовая) или серии (одноходовая). Выпрямляет переменный электрический ток из генератора переменного тока. На выходе из выпрямителя ток уже пульсирующий постоянный, пульсация которого уменьшается подключённой батареей.

Классификация регуляторов
  1. По количеству узлов в одном корпусе
    • только регулятор напряжения
    • регулятор напряжения вместе с выпрямителем электрического тока
    • комбинированный регулятор для напряжения переменного тока и напряжения постоянного тока с выпрямителем
  2. По номинальному напряжению в сети транспортного средства и изменению напряжения
    • номинальное напряжение 6 или 12 В
    • напряжение переменного тока или напряжение постоянного тока
  3. По электрической мощности (нагрузке) регулятора
  4. По числу фаз на 1-фазные и 3-фазные
  5. По типу регулируемого генератора постоянного тока – для генераторов с независимым возбуждением и генераторов с постоянными магнитами.

Важное предостережение! При подключении регулятора к электросети не допускается менять полюса + и – батареи. Регулятор может разрушиться.



Высоковольтный стабилизатор напряжения постоянного тока » S-Led.Ru


При построении высококачественных высоковольтных стабилизаторов напряжения, например, для питания ламповых каскадов, приходиться применять специальные схемы включения регулировочных элементов, что усложняет схемотехнику таких стабилизаторов.

Между тем, существуют интегральные микросхемы, применяя которые можно создавать простые высоковольтные стабилизаторы напряжения компенсационного типа на выходное напряжение от 70 до 140 В. Это микросхемы типов SE070N, SE080N, SE090N, SE105N, SE110N, SE120N, SE125N, SE130N, SE135N, SE140N. Эти микросхемы предназначены для контроля и регулировки напряжения постоянного тока. Как нетрудно догадаться, цифровое обозначение в маркировке микросхемы будет соответствовать рабочему напряжению микросхемы в вольтах.

На рисунке выше показан один из возможных вариантов линейного стабилизатора на выходное напряжение 115 В постоянного тока. Источником напряжения для стабилизатора служит сеть переменного тока 220 В. В других конструкциях источником напряжения может быть, например, вторичная обмотка силового трансформатора, выход выпрямителя преобразователя напряжения. Стабилизатор выполнен на интегральной микросхеме SE115N, представляющей собой детектор напряжения на 115 В.

Контролируемое напряжение с выхода стабилизатора поступает на вход DA1 — вывод 1. Если напряжение на выходе стабилизатора стремится увеличиться свыше рабочего напряжения DA1, то открывается выходной n-р-n транзистор микросхемы, коллектор которого выведен на вывод 2 DA1. Это приводит к тому, что понижается напряжение затвор-исток VT1, что приводит к понижению выходного напряжения стабилизатора. На мощном высоковольтном полевом n-канальном транзисторе VT1 выполнен истоковый повторитель напряжения.

Сетевое напряжение переменного тока поступает на мостовой диодный выпрямитель VD1 — VD4. Конденсатор С1 сглаживает пульсации выпрямленного напряжения. Резистор R1 уменьшает бросок тока через выпрямительные диоды и разряженный конденсатор С1, возникающий при включении устройства в сеть. Стабилитрон VD5 защищает полевой транзистор от пробоя высоким напряжением затвор-исток. Светящийся светодиод HL1 сигнализирует о наличии выходного напряжения, кроме того, цепь R3HL1 разряжает оксидные конденсаторы при отключенной нагрузке.

Назад к основам: выбор идеального регулятора

Регулятор напряжения выполняет две функции: изменение входного напряжения на другой уровень на выходе и регулирование (поддержание постоянного выходного напряжения, несмотря на изменение условий нагрузки). Регуляторы постоянного тока являются ключевым компонентом любой энергосистемы, поэтому выбор правильного регулятора имеет решающее значение для разработки оптимального решения.

Хотя инженеры понимают функциональность регулятора, менее опытные инженеры часто затрудняются определить лучший регулятор для своего приложения. В этом сообщении в блоге указаны критерии, которые может использовать любой, кто не является опытным разработчиком энергетического оборудования, чтобы убедиться, что он выбирает идеальный регулятор.

Понижающий, повышающий или понижающе-повышающий регулятор?

Существует три основных категории:

  • Buck – регуляторы с выходным напряжением ниже входного
  • Boost – регуляторы с выходным напряжением выше, чем входное
  • Понижающе-повышающий — стабилизаторы, которые могут подавать выходные напряжения выше, ниже или равные входному

В большинстве приложений напряжение понижается от шины к нагрузке, поэтому обычно используются понижающие стабилизаторы.Другие приложения требуют повышения напряжения с помощью повышающего регулятора: например, если мощность постоянного тока должна передаваться по длинному кабелю, потери I 2 R можно уменьшить, повышая напряжение перед передачей, а затем снова понижая его при Загрузка. В аккумуляторах часто используются повышающе-понижающие регуляторы для обеспечения постоянного стабильного напряжения, преодолевая изменения выходного напряжения, наблюдаемые при зарядке и разрядке аккумуляторов.

Номинальные входы и выходы

Многие системы имеют четкие требования к входному и выходному напряжению — например, вам может потребоваться понизить напряжение на шине 12 В до 3.3В. Для многих приложений в наличии имеется подходящий стабилизатор, отвечающий требованиям к напряжению.

Очевидно, что регулятор должен обеспечивать мощность, необходимую для нагрузки. Мощность регулятора обычно определяется максимальным выходным током.

Диапазоны ввода и вывода

Хотя приложения часто требуют определенного напряжения, в других случаях потребуется регулируемый выход. Это может быть связано с изменением нагрузок, например, в испытательном оборудовании, или с тем, что нагрузка питается по длинному кабелю, и напряжение необходимо подстроить немного выше, чем требуется для нагрузки, чтобы компенсировать падение напряжения на кабеле.

Диапазоны входного напряжения

особенно важны для таких приложений, как системы с батарейным питанием. В автомобильном приложении номинальная батарея 12 В может выдавать 12,5 В при полной зарядке и падать до 10 В или меньше по мере разрядки батареи. Регулятор с узким входным диапазоном может перестать работать при падении напряжения батареи, а это означает, что полная емкость батареи не может быть использована. Поэтому обеспечение достаточно широкого входного диапазона является важным критерием при выборе регулятора.

Выбор регуляторов с широким входом также имеет еще одно преимущество: они также могут снизить стоимость запасов, поскольку один регулятор можно использовать в самых разных ситуациях.

Эффективность

Эффективность является одним из критериев для большинства современных систем питания. Выбор регулятора с высокими потерями мощности может сделать почти невозможным достижение целей эффективности. Важно также помнить, что эффективность регулятора не является постоянной: как правило, эффективность регулятора резко падает по мере увеличения коэффициента понижения или повышения, а также по мере уменьшения тока, потребляемого с выхода.

Современные регуляторы, например, основанные на топологии Vicor с переключением при нулевом напряжении (ZVS), изначально обладают высокой эффективностью и более стабильны во всем рабочем диапазоне.

Шум

Импульсные регуляторы обеспечивают высокий КПД, но схема переключения создает помехи. В некоторых системах, особенно с чувствительными аналоговыми компонентами, шум источника питания может ограничивать общую производительность. Излишние электронные помехи также могут затруднить получение сертификата ЭМС.

Как и в случае с эффективностью, топология регулятора является ключом к достижению низкого уровня шума: гораздо проще использовать компонент, который не генерирует шум, чем пытаться отфильтровать этот шум. ZVS, например, представляет собой топологию с программным переключением, которая по своей природе имеет низкий уровень шума, что упрощает разработку высокопроизводительных систем.

Размер и упаковка

Сегодня электронные системы часто ограничены в пространстве. Даже если цель не состоит в том, чтобы сделать систему максимально компактной, например, продукты, размещенные в стандартных 19-дюймовых стойках, уменьшение размера системы питания позволяет использовать сэкономленное пространство для добавления дополнительных функций.

При любом расчете размеров следует также учитывать периферийные компоненты, требуемые регулятором. Благодаря более высокому уровню интеграции и высокой частоте переключения размер и количество периферийных компонентов могут быть уменьшены, что потенциально может обеспечить большую экономию места, чем просто выбор регулятора в меньшем корпусе.

Доступные типы корпусов определяют не только требуемое пространство: зачастую блоки меньшего размера могут располагаться ближе к нагрузке, что обеспечивает более точное регулирование нагрузки и более быструю переходную реакцию.

Важным фактором может быть не только размер, но и вес, особенно в тех случаях, когда оборудование может перемещаться. Примеры таких систем варьируются от переносного портативного оборудования до автомобильной электроники и дронов.

Рабочая температура и тепловые характеристики

Регуляторы не могут быть эффективными на 100%, поэтому они всегда будут рассеивать тепло, которое необходимо отводить. Если требуется радиатор, это может значительно увеличить размер и вес системы питания.Отсутствие рассеивания тепла также может влиять на производительность системы другими способами: например, в приложениях для освещения или отображения, если регулятор вызывает повышение температуры светодиодов, это уменьшает интенсивность и меняет длину волны и, следовательно, оттенок. генерируемый свет.

Регулятор должен надежно работать в диапазоне температур, которым он может подвергаться. Как правило, более эффективные регуляторы могут работать при более высоких температурах, так как им не нужно рассеивать так много тепла, но продукты от разных поставщиков могут сильно различаться, поэтому важно сверяться с техническими данными.

Дополнительные функции

В дополнение к критериям, описанным выше, вашему приложению могут потребоваться определенные функции, которые могут ограничить выбор. Примеры этих дополнительных функций включают в себя:

  • Возможность параллельного подключения: если регуляторы могут быть подключены параллельно, то могут быть обеспечены более высокие выходные токи. Не все регуляторы могут иметь параллельные выходы, так как во многих топологиях это приведет к нестабильности.
  • Выход постоянного тока: в аккумуляторах для питания нагрузки требуется постоянное напряжение, а для зарядки требуется постоянный ток.Некоторые регуляторы предлагают выходы, которые можно настроить как на постоянный ток, так и на постоянное напряжение, что делает их идеальными для этих систем.
  • Плавный пуск: возможность плавного увеличения напряжения помогает обеспечить стабильность системы питания, даже когда к выходу регулятора подключена большая емкость.
  • Защита от перенапряжения: регуляторы, которые имеют защиту, гарантирующую, что они не могут обеспечить выходное напряжение, превышающее определенное, гарантируют, что нагрузка не будет повреждена даже во время неисправности.Другие схемы защиты могут отключить регулятор, если входное напряжение выходит за допустимые пределы.
  • Переходная характеристика: некоторые нагрузки быстро изменяют требуемый ток. Быстрая переходная характеристика гарантирует, что регулятор может обеспечить необходимую мощность без использования больших выходных конденсаторов для накопления энергии.

Заключение

Хотя стабилизаторы концептуально являются простыми компонентами — они принимают напряжение на входе и выдают другое напряжение на выходе — есть много факторов, которые определяют лучший регулятор для вашего приложения.Внимательное рассмотрение изложенных выше критериев поможет вам выбрать идеальный регулятор для вашей системы.

Разница между линейным регулятором и импульсным регулятором | Основы электроники

Преобразователь постоянного тока в постоянный, который стабилизирует напряжение, часто называют регулятором напряжения.

Существует два типа регуляторов, классифицируемых по способу преобразования: линейные или импульсные.

Линейный регулятор

Как следует из названия, линейный регулятор — это регулятор, в котором линейный компонент (например, резистивная нагрузка) используется для регулирования выходного сигнала.

Его также иногда называют последовательным регулятором, потому что элементы управления расположены последовательно между входом и выходом.

Преимущества Недостатки
  • Простая конфигурация цепи
  • Несколько внешних деталей
  • Низкий уровень шума
  • Относительно низкая эффективность
  • Значительное тепловыделение
  • Только понижающий (понижающий) режим

Импульсный регулятор

Импульсный регулятор — это регулятор напряжения, в котором используется переключающий элемент для преобразования поступающего источника питания в импульсное напряжение, которое затем сглаживается с помощью конденсаторов, катушек индуктивности и других элементов.

Питание подается от входа к выходу путем включения переключателя (MOSFET) до тех пор, пока не будет достигнуто желаемое напряжение.

Как только выходное напряжение достигает заданного значения, переключающий элемент выключается, и входная мощность не потребляется.

Повторение этой операции на высоких скоростях позволяет эффективно подавать напряжение с меньшим выделением тепла.

Преимущества Недостатки
  • Высокая эффективность
  • Низкое тепловыделение
  • Возможна работа в режиме повышения/понижения/отрицательного напряжения
  • Требуется больше внешних деталей
  • Сложная конструкция
  • Повышенный шум

Что такое импульсный регулятор?

Что такое импульсный регулятор?

1.Основная роль

Импульсный регулятор (DC-DC Converter) — регулятор (стабилизированный источник питания). Импульсный регулятор может преобразовывать входное напряжение постоянного тока (DC) в желаемое напряжение постоянного тока (DC).
В электронном или другом устройстве импульсный регулятор берет на себя функцию преобразования напряжения от батареи или другого источника питания в напряжения, требуемые последующими системами.

Как показано на рисунке ниже, импульсный стабилизатор может создавать выходное напряжение (V OUT ), которое выше (повышающее, повышающее), ниже (понижающее, понижающее) или имеет полярность, отличную от входной. напряжение (В В ).

2. Типы импульсных регуляторов

Импульсный регулятор представляет собой регулятор (стабилизированный источник питания), и существуют следующие типы импульсных регуляторов.


Регулятор
(стабилизированный источник питания)
  Коммутация
Регулятор
(DC-DC преобразователь)
  Изолированный импульсный регулятор

    Неизолированный импульсный регулятор

  Линейный регулятор
  Шунтовой регулятор

    LDO-регулятор


В этой статье дается подробное объяснение особенностей и работы «неизолированных импульсных регуляторов».

Неизолированные импульсные регуляторы

также используют следующие системы и режимы работы.

Нажмите на термин, чтобы узнать больше.

3. Характеристики импульсного регулятора

Ниже приводится описание характеристик неизолированного импульсного стабилизатора.

Высокая эффективность

Включая и выключая переключающий элемент, импульсный регулятор обеспечивает высокоэффективное преобразование электроэнергии, поскольку он подает необходимое количество электроэнергии только тогда, когда это необходимо.

Линейный стабилизатор — это еще один тип регулятора (стабилизированный источник питания), но поскольку он рассеивает любые излишки в виде тепла в процессе преобразования напряжения между V IN и V OUT , он не так эффективен, как импульсный стабилизатор.

Самый простой способ объяснить, как импульсный стабилизатор может эффективно преобразовывать напряжение, — это сравнить его с линейным регулятором.

Например, если входное напряжение (V IN ) равно 5,0 В, выходное напряжение (V OUT ) равно 2.5В и ток нагрузки (I OUT ) 0,1А,

В линейном регуляторе
Входная мощность = Входное напряжение × Ток нагрузки
= 5,0 В × 0,1А
= 0,5 Вт
Выходная мощность = Выходное напряжение × Ток нагрузки
= 2,5 Вт × 0,1А
= 0,25 Вт
С момента эффективности = вывод мощность ÷ потребляемая мощность, КПД линейного регулятора 50%.

Импульсный регулятор, однако, управляет периодом подачи входного напряжения, включая и выключая переключающий элемент, так что V OUT становится равным 2.5В. Этот период времени подачи входного напряжения составляет

 V OUT    V IN   =  2.5V   5.0V  =  1   2

Из этого мы видим, что напряжение подается на полпериода. Аналогично, если попытаться получить КПД из входной и выходной мощности, то получим следующее:

Входная мощность = входное напряжение × ток нагрузки × 1 2
                      = 5,0 В × 0,1 А × 1 2

Входная мощность = выходное напряжение × ток нагрузки
                        = 2. 5 В × 0,1 А
                        = 0,25 Вт

Рассчитав КПД по приведенному выше уравнению: КПД = Выходная мощность ÷ Входная мощность, получаем значение 100%. Вот почему импульсный регулятор обеспечивает высокий КПД.
*Поскольку есть фактические потери, реальная цифра составляет около 90%.

Шум

Операции ВКЛ/ВЫКЛ переключающего элемента в импульсном стабилизаторе вызывают внезапные изменения напряжения и тока, а также паразитные компоненты, вызывающие звон, все из которых вносят шум в выходное напряжение.

Использование соответствующей компоновки платы эффективно снижает уровень шума. Например, оптимизация размещения конденсатора и катушки индуктивности и/или проводки. Для получения дополнительной информации о механизме возникновения шума (звона) и способах его контроля см. рекомендации по применению «Меры противодействия шуму понижающего импульсного регулятора».



Сравнение характеристик импульсного регулятора и линейного регулятора
  Импульсный регулятор Линейный регулятор
Система преобразования выходного напряжения Понижающий, повышающий, повышающий/понижающий, инвертирующий Только понижающий; V OUT должно быть меньше, чем V IN
Эффективность Высокий (незначительное выделение тепла) Сравнительно низкое (высокое тепловыделение)
Низкое, когда разница между входным и выходным напряжением велика
Выходной ток Большой (высокий КПД означает большой ток) Маленький
Шум Большой Маленький
Выходная пульсация Подарок Нет
Необходимые внешние компоненты Многие
C IN , C OUT , L, (SBD)
Несколько
C В , C ВНЕ

UCTRONICS Портативный регулятор напряжения постоянного тока Регулируемый источник питания, постоянный ток 6–30 В, понижающий до 0–36 В, 5 А, 180 Вт, модуль мини-понижающего повышающего преобразователя

Описание товара:

UCTRONICS U6230 представляет собой повышающе-понижающий преобразователь постоянного тока мощностью 180 Вт и модуль стабилизированного источника питания, который выдает постоянное напряжение (0–36 В постоянного тока) с входным напряжением 6 постоянного тока. 0В-30В.

ХАРАКТЕРИСТИКИ

Входное напряжение: 6,0–30,0 В постоянного тока

— Входное напряжение: макс. 10.0А

— Выходное напряжение: 0,0–36,0 В постоянного тока

— Выходной ток: 0,0–5,1 А

— Выходная мощность: 180 Вт

— Точность тока: ±(0,5%+3 цифры), приращение 0,001 А

— Точность напряжения: ±(0,4%+1 цифра), приращение 0,01 В

— Защита безопасности: защита от обратного хода, защита от перенапряжения (OVP), защита от перегрузки по току (OCP), защита от перегрузки по мощности (OPP), защита от низкого напряжения (LVP), защита от перегрева (OTP)

— Габаритные размеры: 77 мм * 66 мм * 29 мм

— Вес: 245 г

Особенности:

— Mini and Lightweight: карманные размеры — 77*66*29 мм, вес — 245 г, изысканный внешний вид и высокое качество сборки с интеллектуальным вентилятором с регулируемой температурой, идеальный портативный блок питания переменного напряжения.

— Многофункциональный дисплей: 5 страниц отображения, входное/выходное напряжение (В), ток (А), температура (Т), мощность (Вт), электрическая емкость (Ач), количество электроэнергии (Втч), время работы, напряжение и кривая тока, параметры системы и мощности.

— Многофункциональность: вы можете хранить 10 массивов данных, настраивать зуммер и яркость, менять цвет фона и параметры, а также переключать режим отображения день/ночь.

— В комплект входят: портативный регулятор напряжения, одна пара разъемов типа «банан» 2 мм с зажимами типа «крокодил», один датчик внешнего датчика температуры

.

ПРИМЕЧАНИЕ:

1.Убедитесь, что входное напряжение превышает 20 В, а мощность превышает 200 Вт, если требуется выходная мощность с полной нагрузкой.

2. Диод, включенный последовательно с выходным анодом, должен быть необходим для защиты от обратного тока на выходной клемме при зарядке аккумулятора или подключении емкостной нагрузки, в противном случае регулятор будет поврежден.



http://www.uctronics.com/download/Amazon/U6230_Manual.pdf





Регулятор напряжения постоянного тока — комплект регулируемого источника питания постоянного тока Производитель из Ченнаи

Выходной ток Макс.
Охлаждение Вентилятор с предохранительным предохранителем
Индикация Индикация лампы, Индикация панели Указания
Выбор напряжения через Variac
емкость 12 000va
Рабочий цикл Постоянно включен

ВВЕДЕНИЕ AJI make DC Power-Pack (переменный блок питания постоянного тока) уникален благодаря своим компактным размерам и новейшей схеме.Современный дизайн позволяет эффективно выполнять измерение прошедшего напряжения между любыми двумя событиями срабатывания реле или любыми событиями тестирования. Удобство в обращении благодаря простой и легкой конструкции. Это очень ценный прибор, разработанный для применения с переменным постоянным током, со светодиодной системой отображения и защитой сети и нагрузки. ПРИМЕНЕНИЕ

Anandha Jothi Make, переносной 0–240 В. Блок питания постоянного тока Подходит для следующих применений:

  1. Применение переменного напряжения постоянного тока.
  2. В качестве замены аккумуляторных батарей (дополнительное питание панели постоянного тока)
  3. Цепь управления высоковольтных распределительных устройств
  4. Лаборатория калибровки и испытаний
  5. Зарядка проводится с использованием измерения мощности постоянного тока

. Пакет.

При использовании перед измерением SFRA

5 9 9016

7
Сл. No: Описание Модель: DCVP-50A
1
2 Выходное напряжение
3 Выходной ток 50AMPS MAX.
4 4 Индикация лампы Индикация лампы, Индикация панели
Выбор напряжения через Variac
Емкость 12 000VA
6 Cycle непрерывно «на»
7 Voltmeter 0 — 500V, прямое чтение,
цифровой тип (3½ цифры)
8 амперметр 0-50A, цифровой тип
(3½ цифры)
9 MCB
10
10 Protection Protections MCB MCB / Выход — 63Amps MCB
Управляющий предохранитель и вентилятор
11 Охлаждение Вентилятор с управлением Предохранитель для входа/выхода воздуха
12 Цепь выпрямителя/фильтра Мостовой выпрямитель постоянного тока/конденсатор/сопротивление продувки и дроссель.
13 13 Группа, включающая
в поставленных / выходных терминалах

Анализ натуральных цепей регулятора постоянного тока с защитой от короткого замыкания для повышения нагрузки тока системы Munmee Borah, Mukunda Мадхаб Датта :: SSRN

Международный журнал перспективных исследований в области техники и технологий, 11(6), 2020 г., стр.866-876.

11 страниц Опубликовано: 29 августа 2020 г.

Посмотреть все статьи Munmee Borah
