Регулировка зазора клапанов: что такое и для чего нужна

Содержание

Регулировка зазоров клапанов своими руками

Регулировка клапанов представляет собой выставление необходимого теплового зазора и является обязательной процедурой на моторах без гидрокомпенсаторов. Если указанный зазор не отрегулировать, тогда с пробегом клапана начинают стучать. Стук клапанов может возникать как по причине увеличенного зазора, так и в результате зажатых клапанов (например,после неправильной регулировки). В обоих случаях при нарушенном зазоре значительно сокращается ресурс клапанного механизма, двигатель начинает работать шумно и т.д.

На первый взгляд может показаться, что использование гидрокомпенсаторов на современных моторах должно полностью решить эту проблему, так как конструкция обеспечивает автоматическое поддержание нужного зазора. К сожалению, усложнение системы и повышенные требования к качеству моторного масла не позволяют говорить о высокой надежности ГРМ на агрегатах с гидроопорами клапанов по сравнению с аналогами, которые таких опор не имеют, то есть предполагают необходимость регулировки.

Другими словами, гидрокомпенсаторы делают эксплуатацию более комфортной, но надежность механизма при этом снижается. По этой причине многие автопроизводители (как отечественные, так и иностранные) долгое время не использовали компенсаторы на своих двигателях. Далее мы рассмотрим, как самому регулировать клапана, так как сегодня машин без гидрокомпенсаторов на дорогах еще очень много.

Содержание статьи

Когда нужно регулировать клапана

Если ваш двигатель не имеет устройств для поддержания нужного зазора автоматически, тогда нужно быть готовым к тому, что через каждые 30-35 тыс. км. указанные зазоры нужно проверять.

Добавим, что многие автолюбители, особенно владельцы отечественных моделей ВАЗ, определяют необходимость регулировки по появлению шума во время работы клапанного механизма.

На автомобилях иностранного производства потребность отрегулировать клапана может возникнуть через 60-80 или даже 100 тыс. км. пробега, так как моторы имеют больший ресурс и выставленные зазоры на подобных ДВС держатся более стабильно.

Регулировка тепловых зазоров клапанного механизма

Начнем с того, что хотя разные двигатели могут иметь определенные отличия, общие принципы регулировок зазоров схожи для подавляющего большинства моторов.

  1. Первым нюансом является то, что регулировки должны производиться при такой температуре ДВС, которая указана для конкретного типа двигателя в руководстве по обслуживанию и ремонту. Средний показатель составляет около 20°С. Данное требование необходимо тщательно соблюдать тем, кто не имеет достаточного опыта и стремится достичь максимальной точности замеров. Что касается квалифицированного мастера, для специалиста не является секретом то, что при более высокой температуре агрегата зазоры изначально будут увеличены. По этой причине регулировка клапанов на прогретом моторе возможна, но осуществляется с учетом внесения ряда поправок. К этому стоит добавить, что разные моторы могут иметь детали, изготовленные из различных сплавов и материалов. В результате тепловые зазоры могут отличаться, процесс остывания может протекать быстрее или медленнее.
    По этой причине поправки для каждого ДВС индивидуальны.
  2. Теперь о самом зазоре. Указанный зазор на многих моторах измеряется под регулировочным винтом. Измерить зазор нужно при помощи набора специальных щупов, основным считается щуп, который имеет ширину 10 миллиметров. Также следует учитывать ряд нюансов. Например, рассмотрим автомобили ВАЗ. Во время регулировки на классических моделях возникает потребность в широком щупе. Дело в том, что использование стандартных узких щупов приводит к возникновению погрешности. Такая погрешность вызвана тем, что рычаг клапана на подобных агрегатах немного скошен. Добавим, что оптимальные зазоры на «классике» имеют показатель 0.15 мм. Такой зазор одинаков как для впускных, так и для выпускных клапанов. Вполне очевидно, что одним простым щупом точно определить указанный зазор достаточно трудно. Задача еще более усложняется, так как приобрести полный набор щупов не всегда представляется возможным. В таких случаях важную роль играет опыт мастера, который фактически тактильно определяет зазор.
    Для этого берется щуп 0.15 мм, после чего оценивается его проход в зазоре. Если указанный щуп идет слишком «туго», тогда клапан зажат. Свободное прохождение щупа укажет на увеличенный зазор.
  3. Следует понимать, что выставить зазор идеально сразу не получается, так как после затяжки контргайки он все равно немного сбивается. По этой причине делается поправка, зазор слегка увеличивается. Что касается уменьшения зазора, осуществлять такую манипуляцию не рекомендуется.

    Отметим, что существует так называемая таблица, в которой содержатся различные поправки в случае регулировок клапанов на горячем двигателе. Если взглянуть на такие данные, тогда видна зависимость увеличения зазоров от степени нагрева мотора.

    Другими словами, зазоры должны быть больше тогда, когда мотор сильнее прогрет. При этом следует учитывать тот факт, что зазоры указываются для неработающего ДВС. После запуска агрегата произойдет их уменьшение, так как сами клапаны нагреются сильнее всего и будут увеличены по длине сравнительно с другими конструктивными элементами ГРМ.
  4. Очень многие стремятся свести к минимуму шум от работы ГРМ. По этой причине бытует ошибочное мнение, что небольшое уменьшение зазоров оказывает положительный эффект без вреда для двигателя. На самом деле это не так. Действительно, если клапана «зажаты», тогда мотор может тише работать на «холодную» и/или «на горячую». Но уменьшение шума еще не означает минимизированный износ в результате отсутствия слышимых ударов. Дело в том, что при определенных условиях клапан перестает полностью закрываться. Неплотное прилегание тарелки нарушает теплоотдачу, клапан не отдает избытки тепла на ГБЦ. В результате возникает перегрев и прогар клапана. Получается, неправильная регулировка клапанов с уменьшением зазора может привести к поломке двигателя и необходимости его дальнейшего ремонта. Явным признаком «пережатых» клапанов является состояние распределительного вала, так как тыльная сторона кулачков распредвала будет иметь заметный износ.
Рекомендуем также прочитать статью о том, что такое прогар клапана. Из этой статьи вы узнаете о том, по каким признакам и симптомам можно определить прогоревший клапан.

Зазор клапанов и регулировочные шайбы

На моторах, которые предполагают регулировку зазора при помощи специальных регулировочных шайб, выставить тепловые зазоры проще. Стандартные допуски на таких ДВС до трех раз больше. Например, на моделях ВАЗ с регулировочными шайбами для впускных клапанов рекомендуемым является зазор 0.2-0.25 мм, для выпускных этот показатель составляет 0.3-04 мм.

Получается, если щуп 0.15 мм не проходит в зазор между шайбой и распределительным валом или же щуп 0.25 мм. свободно проходит в зазор, тогда требуется регулировка впускных клапанов. Что касается группы выпускных, тогда проверка одинакова, только следует ориентироваться на значения 0.3 и 0.4 мм.

Теперь перейдем к регулировкам. На моделях ВАЗ процедура выполняется при помощи специнструмента, который крепится посредством стандартных гаек и шайб на шпильках крепления крышки ГБЦ. Далее вал проворачивается до того момента, пока кулачок регулируемого клапана не будет «смотреть» вверх. Затем необходимо удалить моторное масло, которое будет находиться возле толкателя. Для этого подойдет обычный шприц. Удаление масла позволит облегчить процесс выставления толкателя, а также станет удобнее доставать шайбу.

Далее понадобиться повернуть толкатель таким образом, чтобы открылся вырез прямоугольной формы. Для этого можно использовать шило, также подойдет отвертка. После этого следует нажать на рычаг специнструмента, после чего толкатель «утопится». Благодаря данному действию станет возможным установить между бортом и распределительным валом стопор. Теперь остается поддеть шайбу при помощи все того же шила или отвертки. Окончательно извлечь шайбу можно пинцетом.

Обратите внимание, во время проведения данной процедуры следует соблюдать осторожность. Дело в том, что если фиксатор толкателя соскочит, тогда существует большой риск получить травму конечностей. По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.

Теперь нужно подобрать новые шайбы по толщине или оценить состояние старых. Новые шайбы маркируются на внешней поверхности. Для начала следует измерить снятую шайбу при помощи микрометра. Если износ в пределах нормы, тогда можно оставить элемент и перейти к другим клапанам. Сильный износ регулировочной шайбы потребует замены детали, которая подбирается из имеющихся новых шайб с учетом требуемой толщины на основе проведенных ранее измерений снятого элемента. Завершением процесса регулировки считается установка новой шайбы. Шайбы ставятся в толкатель так, чтобы маркировка оказалась внизу. После специнструментом снова «утапливается» толкатель, после чего осуществляется извлечение фиксатора.

Полезные советы

Чтобы избежать «зажатых» клапанов на классических моделях  ВАЗ, нужно учитывать то, что тыльная поверхность кулачков распредвала может не являться идеальной.

Такое биение вала иногда составляет около 0.04 мм. По этой причине необходимо дополнительно проверять зазор. Делается это тогда, когда кулачок находится в следующих положениях

  • перед моментом открытия клапана;
  • после момента его закрытия;

Для решения задачи понадобится установить распредвал в такое положение, когда метка на шестерне получит верхнее направление. Затем производится проверка зазоров у клапанов 4, 6, 7 и 8.  После нужно провернуть коленчатый вал на 180 градусов, то есть распределительный вал провернется на 90 градусов. После проворота можно проверить 7, 4, 3 и 1-й клапаны. Подобным образом проверяются 3, 1, 2 и 5-й клапан, а затем 2, 5, 6 и 8-й. Обратите внимание, измерения всех клапанов должны иметь одинаковый конечный результат. Если результаты отличаются, тогда во время выставления зазора необходимо принимать за основу то место, где зазор минимален (наиболее «зажат»).

Также хотелось бы отметить, что для «классики» ВАЗ существует особое приспособление с часовым индикатором для регулировки клапанов. Предполагается, что такой инструмент позволяет добиться более высокой точности сравнительно с использованием щупа, а также позволяет спокойно регулировать клапана «на горячую». К сожалению, на практике такие решения имеют определенные недостатки и погрешности. В результате точность измерений зачастую далека от идеальной и может даже уступать привычному методу с использованием щупа.

Некоторые мастера могут без особых трудностей регулировать клапана на импортных автомобилях при помощи специнструмента для ВАЗ, внося определенные изменения в конструкцию приспособления. Также распространена практика использования только одного фиксатора толкателя, который подбирается по размерам. Процедура сводится к тому, чтобы провернуть коленвал до того момента, пока толкатель не «утопит» кулачок распредвала.

Затем вставляется фиксатор, после чего распредвал вращается до того момента, когда кулачок сойдет с шайбы. После извлечения старой шайбы и проверки/замены на новую, распределительный вал снова вращается назад. Отметим, что распредвал нужно вращать при помощи ключа, которым прокручивается шестерня распредвала. Коленвал крутить не следует, так как ремень ГРМ при вращении обязательно нужно нагружать должным образом.

Что в итоге

Стоит еще раз отметить, что для точности измерения двигатель оптимально остудить до 20 °С, после чего произвести замеры. Измерять зазоры требуется, как минимум, дважды. Распределительный вал необходимо проворачивать с учетом полного оборота. Если зазоры не совпадут, тогда измерения нужно производить повторно. Для точного определения оптимально иметь под рукой несколько щупов разной толщины.

Добавим, что использование больших или меньших по размеру регулировочных шайб крайне не рекомендуется. Под этим следует понимать как установку маленьких шайб, так и незначительную обточку элементов большего диаметра перед монтажом. В таких случаях разумным выходом из положения может быть обычная перестановка уже имеющихся на моторе шайб местами. Дело в том, что указанные детали являются сильно нагруженными. Изначальное несоответствие требуемым размерам в меньшую сторону и любые сторонние манипуляции по подгонке могут привести к ускоренному износу шайб, неполадкам в работе двигателя или выходу из строя самого ДВС.

Читайте также

Руководства по ремонту: Регулировка зазоров клапанов

В двигателях, не имеющих гидравлических толкателей, требуется периодически проверять и по мере надобности регулировать зазор клапанов. Зазор этот замеряется щупом между кулачком распредвала и регулировочной пластиной. Распредвал должен занять такое положение, чтобы над данным толкателем находилась самая низкая часть кулачка (см. рис. 221). Зазор клапанов можно мерить на теплом или холодном двигателе, помня о разности величин зазоров:

— теплый двигатель 0,20-0,30 мм для впускного клапана 0,40-0,50 мм для выпускного клапана холодный двигатель 0,15-0,25 мм для впускного клапана 0,35-0,40 мм для выпускного клапана. Как правило, данный зазор выставляется на холодном двигателе. После пробега 1000 км зазор необходимо проверить и, в случае необходимости, отрегулировать.

Размещение клапанов показано на рис. 220.

Рис. 220. Клапаны двигателя:

А — выпускные; Б — впускные

Если зазор больше или меньше допустимого, то необходимо определить величину корректировки и провести регулировку следующим образом:

Снимите крышку клапанов.

Поршень 1-го цилиндра установите в ВМТ. Оба кулачка займут тогда положение, показанное на рис. 221. Для поворота коленвала используйте болты шкива. Шкив распредвала вращать нельзя, так как это вызовет растяжение зубчатого вала ремня.

Рис. 221. Положение кулачков 1-го цилиндра, установленного в ВМТ

Измерьте зазор для обоих клапанов (первый — выпускной) и запишите результат.

Поверните вал трижды на пол-оборота, после первого поворота измерьте зазоры клапанов третьего цилиндра, затем — четвертого цилиндра, после четвертого — второго цилиндра. Запишите результаты измерений.

Сравните полученные значения с рекомендуемыми.

Определите, какие клапаны требуют регулировки. С толкателя клапана, который требует регулировки, удалите регулировочную шайбу. Для этого проверните распределительный вал так, чтобы кулачки были направлены в противоположную от толкателя сторону. Поверните толкатели так, чтобы они заняли положение, показанное на рис. 222.

Рис. 222. Правильная установка толкателей перед снятием регулировочных шайб

Для замены регулировочной шайбы необходимо использовать приспособление 2078 или аналогичное. Способ его применения следующий:

— Вставьте приспособление под распределительный вал и надавите с его помощью на толкатель вниз (рис. 223).

Рис. 223. Снятие регулировочных шайб с помощью приспособлений

— Щипцами 10-208, вставленными в обе канавки толкателя, захватите регулировочную шайбу и удалите ее.

Если у вас отсутствует вышеуказанное приспособление, то удаление регулировочной шайбы будет затруднено.

На нижнем торце извлеченной шайбы указана ее толщина; сравните ее с измеренным зазором.

Подберите регулировочную шайбу необходимой толщины. Толщину шайбы надо обязательно проверить микрометром. Вложите новую шайбу на толкатель обозначением толщины вниз.

Шайбы выпускают толщиной 3,00-4,25 мм. Бывшие в употреблении шайбы можно снова использовать, если они не повреждены и не изношены. Ниже в табл. 13 приведен пример, как можно определить толщину шайбы.

Таблица 13

Размер

Выпускной клапан

Впускной клапан

Рекомендованный размер

0,4-0,5 мм

0,2-0,3 мм

результат измерений

0,35 мм

0,35 мм

величина зазора

+0,05 мм

-0,05 мм

Иногда не удается установить зазор, используя даже самую тонкую шайбу. Такая ситуация может случиться после фрезерования седла клапана, когда высота головки еще находится в допустимых размерах.

Для этого случая выпускаются клапаны, укороченные на 0,5 мм.

Ниже в табл. 14 приведены данные о номенклатуре применяемых регулировочных шайб.

Таблица 14

Регулировочные шайбы и их номера для заказа

Толщина, мм

Номер заказа

Толщина, мм

Номер заказа

3,00

056109555

3,65

056109568

3,05

056109556

3,70

056109569

3,10

056109557

3,75

056109570

3,15

056109558

3,80

056109571

3,20

056109559

3,85

056109572

3,25

056109560

3,90

056109573

3,30

056109561

3,95

056109574

3,35

056109562

4,00

056109575

3,40

056109563

4,05

056109576

3,45

056109564

4,10

056109577

3,50

056109565

4,15

056109578

3,55

056109566

4,20

056109579

3,60

056109567

4,25

056109580

Метки: болт, вес, ВМТ, впуск, выпуск, двигатель, зазор, клапан, мост, приспособление, пуск, распредвал, распределитель, распределительный вал, снятие, толкатель, установка, цилиндр, шкив

Задать вопрос, обсудить статью

Зазоры клапанов, регулировка зазоров своими руками.

Регулировка зазоров клапанов. Как отрегулировать зазоры калапанов мотора

Регулировка зазоров клапанов двигателя авто является довольно важной, но, в то же время, простой процедурой, которая позволит вам сэкономить свои средства, так как на СТО это немало стоит. Самостоятельная регулировка клапанов поможет вам настроить мотор таким образом, что он всегда будет работать, как часы.

Регулировка клапанов двигателя, зачем регулируют клапана

При регулировке клапанов необходимо знать, что один цилиндр имеет два или больше клапанов. В клапанном механизме необходимо регулировать зазоры, которые возникают между металлическими элементами в результате нагрева. Перед началом регулировки клапанов, необходимо полностью охладить мотор, проверяя зазоры при помощи плоского щупа.

Самостоятельная регулировка клапанов необходима из-за того, что во время нагревания, зазоры между металлическими элементами клапанного механизма или уменьшаются, или расширяются. В этом случае, мотор не сможет нормально работать и начнет стучать, его мощность существенно упадет, карбюратор будет «чихать» и так далее.

Помимо этого, неправильная и плохая регулировка способна привести и к более серьезным последствиям. К примеру, эффективность работы мотора снизится еще больше, в результате чего может произойти преждевременный износ элементов. Если же зазоры будут слишком малы, могут подгореть клапаны и их седла. При больших зазорах можно увидеть стук металлических элементов и другие признаки.

Тепловые зазоры клапанов, как узнать размер теплового зазора собственной машины

Данные о размерах тепловых зазоров можно найти в руководстве к транспортному средству или в других источниках, например, в интернете.

Необходимо знать, что в разнообразных типах цилиндров типовые зазоры для выпускного или впускного клапана могут заметно отличаться. И если не знать этого, можно совершить серьезную ошибку при регулировке своими руками.

Регулировка зазоров, как часто производят регулировку зазоров

Проверку клапанов необходимо проводить каждые 20-30 т. километров.

Прохождение данного километража не свидетельствует о том, что необходимо обязательно проводить регулировку зазоров клапанов. Немало производителей применяют на транспортных средствах современные системы, которые не требуют выполнения подобной процедуры.

Щуп зазоров, что это такое и какая информация находится на данном инструменте

Как уже было выше сказано, во время проведения регулировки, мотор транспортного средства должен быть холодным. Зазоры необходимо проверять специальным плоским щупом оптимальной толщины. Существуют специализированные регулировочные винты коромысел, которые и необходимо регулировать. Некоторые модели ВАЗ подвергаются настройке при помощи специальной головки регулировочного болта.

Регулировка зазоров клапанов, пошаговая инструкция

В данном процессе немало важен режим регулировки клапанов мотора. В первую очередь необходимо отвернуть гайки крепления крышки блока, после чего снять ее. Не забудьте демонтировать защитную крышку зубчатого ремня.

Для начала в обязательном порядке выверните свечи зажигания. Далее удалите масло в головке из специальных ванн. Затем тщательно осмотрите поверхность кулачков — на наличие царапин, раковин либо иных износов.

Метку на шкиве совместите с установочным выступом, что расположен на задней защитной крышке. Для получения необходимого результата, вращайте коленчатый вал за часовой стрелкой, держась при этом за болт, который крепит шкив привода генератора.

Данное положение соответствует верхней точке необходимых цилиндров. В противном случае, доверните коленчатый вал на пятьдесят процентов ( 2-3 зубчика ). После этого необходимо проверить зазоры у третьего и первого кулачков. Желательно, что бы щуп входил не впритирку и не слишком свободно, с легким защемлением. В противном случае, замените шайбу.

Затем необходимо повернуть коленчатый вал на пол оборота вперед.



Теперь проверяем зазоры у второго и пятого кулачков. Для проверки кулачков 8\6, проверните коленвал еще на пол оборота, также для проверки 4\6 кулачков.

После регулировки клапанов, запустите мотор, что бы проверить эффективность операции. Однако необходимо слушать мотор на разных режимах работы.

Измерение зазоров щупом, подробная инструкция, советы профессионалов

Регулировку зазоров клапанов необходимо проводить после монтирования цилиндра в верхнюю мертвую точку. Помимо этого, оба клапана данного цилиндра в обязательном порядке должны быть закрыты, а вот коромысла могут двигаться свободно.

В процессе настройки, необходимо отпустить контргайку, которая расположена на болте либо регулировочном винте. После регулировки нужного зазора, затягиваем контргайку щупом. Будьте предельно внимательны, потому что настроенный зазор после неправильной затяжки может измениться. Поэтому следует еще раз проверить зазор после затяжки. Если щуп проходит туго или слишком легко, отрегулируйте зазор точнее.

Теперь необходимо выровнять зазоры иных цилиндров, поворачивая наполовину коленчатый вал. Следует помнить, что коленвал можно поворачивать лишь по часовой стрелке, держась, при этом, за рычаг пусковой рукоятки — кривой стартер.

Регулировка тепловых зазоров, как отрегулировать зазоры при помощи рейки с индикатором

Результаты процедуры будут гораздо эффективнее, если использовать не простой щуп, а специальное приспособление — рейка с индикатором.

Способ проведения такой операции фактически такой же, как и щупом. Однако существуют некоторые отличия. Не забудьте после настройки еще раз проверить зазор.

Больше информации вы можете узнать из данного видео.

Регулировка клапанов автомобиля.

Эта статья по регулировке клапанов будет полезна и владельцам мотоциклов.

Необходимость регулировки клапанов, точнее их тепловых зазоров, у разных машин может наступить в разные сроки, у иномарок чуть позже, у отечественных машин раньше (примерно через 10 — 15 тысяч км. А у современных автомобилей с гидрокомпенсаторами, вообще нет необходимости регулировки клапанов. Но большинство более старых машин всё ещё периодически нуждаются в такой регулировке, и как правильно ее сделать у себя в гараже, и что для этого понадобится, мы и рассмотрим в этой статье.

В том, что необходимо произвести регулировку клапанов на вашей машине, можно определить по пробегу, по постороннему стуку в районе головки цилиндров (хотя при заниженных тепловых зазорах стука нет, но теряется мощность мотора), ну и по потере компрессии (как проверить компрессию читаем вот тут) и соответственно мощности двигателя.

Для чего нужна регулировка тепловых зазоров клапанов?

Вообще правильная регулировка тепловых зазоров клапанов, то есть выставление нужного зазора между торцом стержня клапана и кулачком (или коромыслом на более старых машинах), очень важная операция. Ведь клапана изготовлены из металла, который как известно при нагреве расширяется, а значит стержень клапана с повышением температуры удлиняется на несколько долей миллиметра. Кроме этого расширяется (становится толще) и кулачок распредвала, давящий на стержень клапана (или становится толще коромысло, на более старых машинах).

Степень удлинения стержня клапана (и других деталей) зависит от сорта стали и именно поэтому у разных двигателей разные зазоры (которые рекомендует завод изготовитель), зависящие от сорта стали. Поэтому прежде чем начинать регулировку клапанов на вашем двигателе, необходимо уточнить в мануале именно вашего мотора точную величину тепловых зазоров, которую рекомендует завод изготовитель двигателя, и от этого значения подбирать щуп, с помощью которого будет производиться регулировка. На многих двигателях величина тепловых зазоров пишется на наклейке, которая наклеена на клапанную крышку.

И если тепловой зазор будет меньше положенного для вашего двигателя, или зазора вообще не будет, то при нагреве и удлинении стержня клапана, клапан при работе двигателя уже не сможет полностью (плотно) закрыться и обеспечить компрессию в камере сгорания, так как будет упираться своим торцом в кулачок (или площадку коромысла).

То что от неплотного закрытия тарелки клапана (потери герметичности прилегания тарелки к седлу) «уплывёт» компрессия и потеряется мощность двигателя (и машина будет хуже заводиться, а дизель может не завестись вообще)  ещё пол беды. Но хуже всего то, что тарелка клапана и его седло от неплотного прилегания быстро покроются нагаром и начнут пригорать и портиться.

После этого естественно такой мотор уже не будет нормально работать, даже если клапана будут впоследствии отрегулированы. Потребуется снятие и ремонт головки, то есть восстановление поверхности сёдел клапанов, и последующая  притирка клапанов. Хотя бывает и так, что клапана придётся менять.

Если же тепловой зазор будет больше положенного, то при работе двигателя, по мере нагрева и удлинения стержня клапана, зазор между торцом стержня и кулачком (или коромыслом) будет выбираться не полностью. От этого стержень клапана и кулачок (коромысло) будут испытывать ударные нагрузки и быстро изнашиваться, ну и будет слышен стук клапанов в районе головки.

Поэтому как повышенные тепловые зазоры, так и пониженные, вредны для любого двигателя, и поэтому нужно всегда стремиться отрегулировать рекомендованный заводом тепловой зазор, и периодически производить регулировку клапанов, согласно рекомендациям завода изготовителя, а то и раньше — при появлении посторонних стуков в районе головки цилиндров.

Естественно на разных двигателях может быть немного разная конструкция газораспределительного механизма, и регулировку зазоров клапанов абсолютно на всех двигателях невозможно описать в одной статье. Но как правило существует всего три основные конструкции — с гидрокомпенсаторами, с открытием клапанов с помощью кулачка распредвала и открытие клапана с помощью коромысла.

Как я уже писал выше, регулировка клапанов на моторах с гидрокомпенсаторами не требуется. И на таких двигателях при какой то неисправности просто детали заменяются новыми (или решается проблема с давлением масла). Поэтому ниже будет описана регулировка клапанов на конструкции с коромыслом, где регулировка проводится с помощью специальных болтов, и на более современной конструкции, где сам кулачок непосредственно давит на торец стержня клапана, а между ними устанавливается специальная цементированная регулировочная шайба, которая просто меняется на другую шайбу, то есть нужную шайбу другой толщины.

Регулировка клапанов на более старой конструкции с приводом коромыслом.

На двигателях с такой конструкцией регулировка тепловых зазоров самая простая операция, и ниже мы рассмотрим её последовательность. Об этом так же можно почитать вот тут. Но перед этим купите набор щупов, и подготовьте набор гаечных ключей. Ну и дождитесь, когда двигатель остынет до 20 градусов, а лучше чтобы не ждать, производить регулировку на холодном двигателе, перед поездкой, а не после её.  Далее  :

  • Отсоедините шланг вентиляции картера от крышки головки цилиндров (и другие детали, если они мешают снять крышку клапанов).
  • Окрутите болты (или гайки) прижимающие клапанную крышку головки цилиндров и снимите крышку.
  • Снимите кожух, который закрывает шкив распредвала и ремень (или цепь) (механизм ГРМ).
  • Желательно выкрутите все свечи зажигания (или накаливания), хотя не обязательно (чтобы легче крутить коленвал).
  • Поворачивая за болт шкива коленвала (по часовой стрелке) прокручивайте коленвал и одновременно наблюдайте за движением коромысла привода клапанов первого цилиндра.
  • После того, как впускной клапан первого цилиндра закрылся (тот что ближе к впускному коллектору)  — то значит, что поршень первого цилиндра подошёл в верхнюю мёртвую точку (ВМТ) в конце такта сжатия. Немного прокрутите коленвал ещё, пока метки на шкиве распредвала не совпадут с меткой на картере (уточните в мануале где эта метка).
  • Берём щуп такой же толщины, как рекомендует величину зазора для впускного клапана завод изготовитель вашего двигателя.

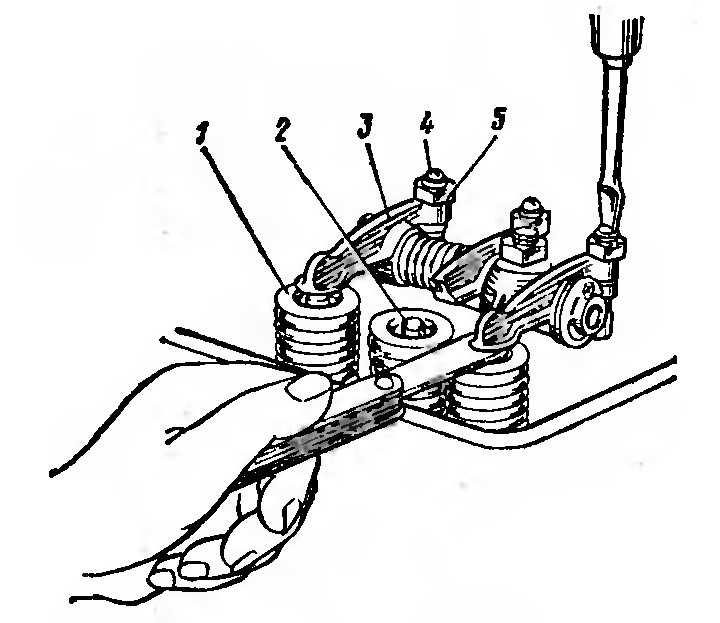

  • Вставляем его между торцом стержня клапана и коромыслом (см фото). Щуп при правильно отрегулированном зазоре должен проходить с небольшим усилием.
  • Если щуп не вставляется между коромыслом и стержнем клапана, или наоборот вставляется свободно, значит ослабляем контргайку регулировочного болта и крутим его.
  • При закручивании винта (по часовой стрелке) зазор уменьшается, а при откручивании винта, тепловой зазор увеличивается.
  • Прокручивая ключом за регулировочный винт (на некоторых моторах в болтах сделан паз под отвёртку, как на фото), добиваемся плотного скольжения щупа между винтом и стержнем клапана.
  • Когда это произойдёт, аккуратно вытаскиваем щуп, и удерживая ключом болт, затягиваем контргайку этого болта.
  • Точно так же производим регулировку теплового зазора на выпускном клапане (тот что ближе к выпускному коллектору), только здесь берём более толстый щуп, так как зазор у выпускных клапанов всегда чуть больше, ведь они больше греются (требуемый зазор уточняем на табличке клапанной крышки или в мануале вашего мотора.
  • После регулировки клапанов первого цилиндра, поворачиваем коленчатый вал на 180 градусов и производим регулировку тепловых зазоров на клапанах третьего цилиндра.
  • После регулировки в третьем цилиндре, проворачиваем коленвал на 180 градусов и регулируем зазоры в 4 цилиндре.
  • После этого опять проворачиваем коленвал на 180 градусов и регулируем клапана во втором цилиндре.
  • Устанавливаем на место клапанную крышку (осмотрите прокладку).
  • Подсоединяем на место шланг вентиляции картера и другие детали, если они мешали снимать клапанную крышку.

Регулировка клапанов на более свежей конструкции (с регулировочными шайбами).

В этой конструкции клапаны приводятся в действие непосредственно кулачками распредвала через цилиндрические толкатели (например как на наших переднеприводных ВАЗах). А в проточке толкателя установлена цементированная шайба (см. фото слева), которая и служит для регулировки зазора в клапанном механизме. Толщина этих шайб, которые продаются в авто-магазинах, на разных моторах разная, но как правило толщина их меняется с интервалом через каждые 0,05 мм.

И чтобы определить зазор, нужно (при положении поршня в ВМТ) между каждой шайбой и кулачком распредвала вставить щуп, необходимой толщины (такой же как и требуемый зазор). Если щуп вставляется плотно, значит с зазором всё в порядке и переходим к проверке следующего клапана. Если же щуп необходимой толщины вставляется свободно, значит вставляем более толстый щуп, (пробуем разные) пока он не вставится плотно.

И запоминаем на сколько сотых мм этот щуп толще щупа, который равен требуемому зазору. И именно на такую же величину нужно купить и установить регулировочную шайбу потолще. Можно вычислить нужную толщину шайбы и с помощью формулы, но об этом ниже. И так со всеми клапанами и их регулировочными шайбами, которые со временем изнашиваются.

Это в теории, а теперь практические действия:

  • Снимите клапанную крышку, открутив прижимающие её болты, а так же те детали, которые мешают её снять.
  • Снимите кожух механизма ГРМ, то есть механизма цепного или ременного привода распредвала.
  • Желательно выкрутить свечи зажигания и удалить шприцем моторное масло из полостей головки цилиндров.
  • Осмотрите шлифованную поверхность кулачков распредвала — на них не должно быть задиров, раковин, следов износa.















  • Установите на шпильки клапанной крышки приспособление (см. рисунок и фото) для утапливания клапанов и их толкателей.
  • Проверните коленвал двигателя (почасовой стрелке)до подхода поршня первого цилиндра в ВМТ такта сжатия — это соответствует моменту совмещения меток на шкиве распредвала и на картере или задней крышке кожуха ремня (уточните в мануале вашего мотора, где находятся эта метка).
  • После совпадения меток, доверните немного коленвал примерно на 2,2 — 3 зуба шкива распредвала (соответствует повороту на 40-50°).



  • Проверьте набором щупов зазоры первого и третьего кулачков распределительного вала, и если зазор отличается от нормы, то приспособлением (см. рисунок выше) утопите толкатель клапана.
  • Затем зафиксируйте клапан в нажатом состоянии, установив между краем толкателя и распредвалом фиксатор (см фото).

    1 — вставленное приспособление для фиксации отжатого клапана.
    2 — толкатель клапана.

  • Пинцетом  (шилом) а лучше специальным приспособлением извлеките изношенную регулировочную шайбу и микрометром измерьте её толщину.
  • Далее определите толщину новой шайбы с помощью разницы щупов (как я описал выше) или с помощью простейшей формулы H=B+(A-C)
  • Буква Н — это толщина новой шайбы в мм, буква А — это замеренный зазор в мм, буква В — это толщина снятой шайбы в мм, ну а буква С — это номинальный зазор в мм. Например: А=0,26 мм., В=3,75 мм., С=0,2 мм для впускного клапана. Значит толщина новой шайбы Н = 3,75+(0,26-0,2)=3,81 мм это толщина новой шайбы для впускного клапана. Точно так же вычисляем для выпускного клапана, поставив вместо С=0,2 мм другое число (как правило чуть большее), которое рекомендует завод для выпускного клапана вашего мотора.
  • Вычислив толщину новой регулировочной шайбы, устанавливаем её в толкатель, но той стороной, где на ней нанесена маркировка, в сторону толкателя.
  • Убираем фиксатор и перепроверяем зазор с помощью щупа. Если зазор правильный, то щуп должен входить и скользить между кулачком и шайбой с небольшим усилием (имеется в виду щуп той толщины, какой и должен быть зазор, рекомендуемый заводом.
  • Проворачивая после каждой пары клапанов коленвал двигателя на 180 градусов (пол оборота), что соответствует провороту метки на шкиве распредвала на 90 градусов, регулируем зазоры (подбором шайб) на других клапанах, соблюдая очерёдность, которая показана в таблице ниже.
  • Остаётся залить масло в полость головки (если вы удаляли его шприцем) и накрыть головку и клапанный механизм клапанной крышкой (и установить на место шланг вентиляции картера и другие детали, если вы их снимали. И вернуть на место кожух механизма ГРМ.

*Номера кулачков указаны по порядку, если считать от шкива распределительного вала.

Вот вроде бы и всё по регулировке тепловых зазоров клапанов. Конечно на некоторых машинах могут быть некоторые нюансы и может быть другие приспособления, предназначенные для отжатия клапанов и их фиксации в отжатом состоянии, но ведь всё это можно сделать своими руками. Ведь эти приспособы достаточно просты. Но зато самостоятельная регулировка клапанов своего автомобиля, позволит вам забыть про автосервис (через каждые 10 — 15 тысяч) и сэкономить некоторую сумму денег, успехов всем.



Проверка и регулировка зазоров между клапанами и толкателями

Регулировку зазоров между клапанами и толкателями у двигателей ГАЗ-51А с нижним расположением клапанов выполняют на холодном двигателе в следующем порядке. Вывешивают и снимают правое переднее колесо со ступицы. Затем отворачивают болты крепления и снимают правую боковину капота и правый боковой брызговик двигателя. Отсоединяют электропровода от переходной колодки, расположенной на боковом брызговом щитке двигателя. Отворачивают болты крепления крышек клапанной коробки и снимают крышки с прокладками. После выполнения этих операций проворачивают с помощью пусковой рукоятки коленчатый вал так, чтобы выпускной клапан 1-го цилиндра полностью открылся, затем промеряют при помощи щупа зазоры между стержнями и толкателями впускных и выпускных клапанов.

При этом зазор между стержнями клапанов и толкателями должен быть для впускных клапанов 0,23 мм, для выпускных — 0,28 мм. Если величины зазоров не будут соответствовать этим нормам, то необходимо произвести их регулировку. Зазоры у каждого клапана регулируют в такой последовательности.

В течение всей регулировки гаечным ключом удерживают толкатель за лыски, а вторым ключом отворачивают контргайку регулировочного болта толкателя на 1/2-1 оборот; вставляют в зазор щуп и поворотом регулировочного болта в ту или иную сторону устанавливают зазор, при котором щуп будет перемещаться от небольшого усилия руки. Удерживая от проворачивания двумя ключами толкатель и регулировочный болт, третьим ключом следует до отказа завернуть контргайку болта. После этого надо убедиться в правильности зазора и в таком же порядке отрегулировать зазоры остальных клапанов.

У V-образных двигателей (ЗМЗ-53) при проверке зазора у клапанов устанавливают поршень первого цилиндра в ВМТ такта сжатия, для чего вывертывают свечу зажигания, закрывают отверстие для свечи пальцем и поворачивают коленчатый вал до начала сжатия. Затем снимают крышку люка на картере сцепления и, наблюдая через люк, осторожно поворачивают коленчатый вал двигателя до совпадения указателя на картере сцепления с шариком, зачеканенным в маховике двигателя. При совпадении этих меток поршень первого цилиндра будет находиться в ВМТ. После установки поршня в нужное положение проверяют зазоры в клапанах при помощи щупа. При необходимости регулируют зазоры; для этого надо ослабить контргайку на регулировочном винте и, вращая отверткой регулировочный винт, установить нужный зазор по щупу, удерживая от проворачивания контргайку ключом. После регулировки необходимо затянуть контргайку, удерживая регулировочный винт отверткой, и вновь проверить зазор. Зазоры у клапанов остальных цилиндров регулируют в порядке, описанном выше.

Зазоры у клапанов двигателя ЗМЗ-53 проверяют и регулируют в последовательности, соответствующей порядку работы двигателя 1-5-4-2-6-3-7-8, поворачивая на 90° коленчатый вал при переходе от одного цилиндра к другому. Цилиндры правого (по ходу автомобиля) блока двигателя имеют номера 1-4 и левого 5-8; счет ведут от переднего цилиндра (со стороны вентилятора).

У двигателей ЗИЛ-130 с верхним расположением клапанов тепловые зазоры регулируют следующим образом. Поднимают капот двигателя, отвертывают девять гаек крепления клапанных крышек и снимают их. Затем устанавливают поршень первого цилиндра в ВМТ (такт сжатия). Для этого вывертывают из отверстия крышки распределительных зубчатых колес установочный палец и вставляют обратным концом в то же отверстие, а затем поворачивают пусковой рукояткой коленчатый вал до тех пор, пока палец войдет в углубление зубчатого колеса распределительного вала. После этого проверяют и регулируют зазоры между стержнями клапанов и носками коромысел у 1-го цилиндра: придерживая отверткой регулировочный винт, ослабляют ключом контргайку, после чего берут щуп, вставляют его в зазор между стержнем клапана и носком коромысла, а другой рукой берут отвертку и вращают регулировочный винт до получения необходимого зазора. Затем, оставив щуп в зазоре, завертывают контргайку, пользуясь ключом и отверткой.

Для регулировки зазоров клапанов у остальных семи цилиндров коленчатый вал повертывают рукояткой на одну четверть оборота и проделывают такие же операции, как и при регулировке клапанов 1-го цилиндра. При этом регулировку зазоров клапанов ведут в последовательности, соответствующей порядку работы двигателя 1-5-4-2-6-3-7-8.

Если регулировка клапанов производится на двигателе, снятом с автомобиля, или при отсутствии радиатора на автомобиле, то для поворота коленчатого вала на 1/4 оборота надо нанести мелом метки на шкив коленчатого вала, разметив их под углом 90° при положении поршня первого цилиндра в ВМТ (такт сжатия).

Другие статьи по теме:

с вашего сайта.

⋆ Регулировка тепловых зазоров клапанов двигателя в Харькове 【Arven Auto™】

Тепловой зазор клапана – расстояние между торцом клапана (чаще, его толкателем) и распределительным валом механизма ГРМ или коромыслом. Этот зазор необходим для компенсации теплового расширения клапана, и обеспечения корректной работы механизма газораспределения. Увеличенный зазор приводит к появлению посторонних звуков во время работы ДВС, но обычно, не является причиной дополнительных проблем. В редких случаях повреждается торец клапана либо толкатель. Правда, в нашей практике были автомобили, которые эксплуатировались с тепловыми зазорами, вдвое превышающими допуски, и кроме высокого уровня шума это никак не сказывалось на их эксплуатации. В долгосрочно перспективе, конечно, повреждения могут появиться, но для ДВС хуже, если зазоры слишком маленькие или их нет совсем.

Для регулировки тепловых зазоров клапанов толкателями нужно существенно разобрать двигатель.

Уменьшенный тепловой зазор, или еще хуже – его отсутствие, приводят к возникновению перебоев в работе двигателя, и даже могут быть причиной поломок клапанов и ГБЦ. Ведь если зазор свести к нулю, при прогретом двигателе клапаны перестанут закрываться полностью, между ними и ГБЦ появится небольшой просвет. Наличие такого просвета влияет на работу двигателя, поскольку из-за него снижается компрессия в цилиндре. Смесь перестает полностью сгорать, а блок управления двигателем может зафиксировать ошибки по пропускам зажигания. Но это не самое страшное, что происходит на фоне этого процесса. Страшнее то, что в зазор между клапаном и ГБЦ начинают проходить раскаленные газы из камеры сгорания, и фаска тарелки клапана начинает сгорать. Также, может начать прогорать седло клапана в ГБЦ. Этот процесс необратим, и даже если отрегулировать тепловые зазоры уже немного поврежденных клапанов, поломка неизбежна. Это лишь вопрос времени. Рано или поздно, придется ремонтировать двигатель, в частности, ГБЦ.

На фотографии показан процесс измерения теплового зазора между распределительным валом и толкателем клапана.

Типы регулировки тепловых зазоров клапанов

Существует несколько типов регулировки тепловых зазоров клапанных механизмов.

Первый тип, это автоматическая настройка зазора, посредством гидрокомпенсаторов. Гидрокомпенсатор – устройство, которое за счет давления масла поддерживает необходимый тепловой зазор. Такой механизм не нуждается в регулировании, и если он не вышел из строя, то зазор всегда в норме.

Второй тип – винтовая регулировка тепловых зазоров. Самый удобный и комфортный, с точки зрения регулирования, вариант. Зазоры регулируются специальными винтами, и нет необходимости покупать какие-либо детали для проведения процедуры. Потребуются лишь новые прокладки. Также, в большинстве случаев, не требуется существенная разборка головки блока цилиндров для проведения процедуры.

Третий тип – регулировка с помощью шайб или толкателей. Достаточно распространенный и проблематичный вариант. Отличия шайбы и толкателя в том, что в случае с шайбой, шайба и толкатель – это две отдельные детали, и меняется только шайба. В случае с толкателем – это все одна деталь, и меняется целиком. Сложность этого метода заключается в том, что для установки необходимого зазора старый толкатель снимается, а на его место устанавливается новый, с другим размером. Тут возникает несколько сложностей: для замены толкателя нужно (почти всегда) снимать распределительные валы (шайбы иногда можно заменить без такой разборки), не все размеры толкателей есть в Украине, и часто приходится их заказывать и ждать, и последнее – цена толкателя. Как правило, стоимость толкателей исчисляется сотнями гривен, а их в двигателе столько же, сколько и клапанов. Бюджет такой настройки тепловых зазоров клапанов может получиться очень большим. Но если этого не сделать, рано или поздно, двигатель перестанет работать.

С головки блока цилиндров уже сняты распредвалы, чтобы вытащить толкатели клапанов. Один из толкателей лежит на ГБЦ.

Регулировка тепловых зазоров клапанов

Регулировка клапанов – это установка предусмотренных производителем тепловых зазоров, между распределительным валом и торцом ножки клапана (либо толкателем). Как правило, регулирование производится на холодном двигателе, но некоторые производители требуют нагрева ГБЦ перед настройкой. Всегда, при проведении регулировки, необходимо придерживаться требований производителя и выставлять указанные в технической документации тепловые зазоры. В противном случае, регулировка может быть неэффективной. Также, всегда при настройке тепловых зазоров, необходимо использовать новые прокладки и уплотнители. С регулировкой винтовых механизмов газораспределения никаких проблем не возникает, а с толкателями и шайбами бывают сложности. Основная сложность – отсутствие в Украине необходимых для регулировки размеров толкателей или шайб, а также стоимость этих деталей.

Разобранный для настройки тепловых зазоров клапанов двигатель.

Для оптимизации сроков и стоимости регулировки мы используем следующую методику. Для тех клапанов, где тепловой зазор нужно уменьшить (т.е. установить толкатель толще, чем был установлен) – ничего не остается делать, как покупать новые детали. Если тепловой зазор нужно увеличить (т.е. установить шайбу или толкатель тоньше), то чтобы не покупать дорогостоящие детали, мы шлифуем старые толкатели, придавая им нужный размер. Также, не стоит забывать, что толкатели можно менять местами, тем самым подбирая необходимые величины. Используя данную методику, в 90% случаев, нам удается отрегулировать клапаны в 16-и клапанном двигателе, докупив лишь несколько толкателей, либо вообще не покупая их. Если сложностей с деталями нет, то практически любой двигатель удается отрегулировать за один рабочий день, обеспечив при этом высокий уровень результата.

Толкатели клапанов. Ими регулируется тепловой зазор. На маркировке указан размер толкателя.

Замена маслосъемных колпачков (сальников клапанов) без снятия ГБЦ

Если в Вашем автомобиле зазоры клапанов настраиваются при помощи толкателей, то в процессе регулировки придется снимать распределительные валы, как и сами толкатели. При такой разборке, остается всего пару шагов для замены сальников клапанов, которые к пробегу 100000 км. почти наверняка теряют свои характеристики. Изношенные сальники клапанов могут быть причиной повышенного расхода масла, и часто, целесообразно менять их во время регулировки зазоров. В нашем распоряжении есть необходимое оборудование, для замены маслосъемных колпачков без снятия ГБЦ, в процессе регулирования клапанов.

Инструмент для снятия пружины клапана без демонтажа ГБЦ с двигателя. С его помощью можно заменить сальники (маслосъемные колпачки) без полной разборки двигателя.

Слева новый маслосъемный колпачок, справа – старый.

Интервал регулировки тепловых зазоров клапанов

Интервалнастройки зазоров клапанов отличается для разных производителей автомобилей и систем газораспределения. Но, всё же можно указать усредненные интервалы, для ориентирования автовладельцев.

Винтовая настройка тепловых зазоров – интервал 10000-40000 км.

Регулировка тепловых зазоров шайбами или толкателями – 20000-100000 км.

Точные указания по периодичности регулировки тепловых зазоров клапанов необходимо уточнять в руководстве по ремонту конкретной модели автомобиля!

Также, хотим отметить, что для автомобилей, которые эксплуатируются на сжиженном газе, интервал обслуживания клапанного механизма рекомендуется сократить вдвое!

Цена регулировки клапанов в автосервисе Arven Auto в городе Харькове:

Наименование Цена UAH
Винтовая регулировка тепловых зазоров клапанов от 550 грн
Регулировка клапанов шайбами от 2 500 грн
Регулировка зазоров клапанов толкателями от 2 500 грн
Шлифовка толкателя (1 шт) от 150 грн

Motorhelp.ru диагностика и ремонт двигателя

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре будет повышенный шум, а при уменьшенном – клапан полностью не закроется, что приведет к падению мощности и возможно к прогару.
В механизме с регулировочными шайбами (переднеприводные ВАЗы) при отсутствии посторонних звуков проверять зазоры достаточно раз в 30 — 40 тыс. км. На отечественных машинах с рычагами в приводе ГРМ («Жигули», «Нива» и «Волга») проверять надо чаще, раз в 15-20 тыс. км.
Для работы понадобятся приспособление для регулировки клапанов, набор щупов, набор шайб, пинцет и желательно микрометр для точного измерения толщины шайбы.


Зазор измеряют щупом на холодном двигателе (при температуре +20°С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.
Номинальный зазор для впускного клапана составляет (0,2 ±0,05) мм, для выпускного – (0,35 ±0,05) мм. Зазоры регулируют подбором толщины регулировочных шайб. В запасные части поставляют шайбы толщиной от 3 до 4,5 мм через 0,02 – 0,05 мм.
Считая от ремня привода распределительного вала 1, 4, 5 и 8-й клапаны выпускные, 2, 3, 6 и 7-й – впускные.
Проворачивать коленчатый вал можно только за болт крепления к нему шкива (запрещается проворачивать коленчатый вал за шкив распределительного вала).

Полезный совет. Проворачивать коленчатый вал за болт крепления к нему шкива неудобно, поэтому, чтобы установить кулачки распределительного вала в верхнее положение, вывесите любое переднее колесо, включите 4ю передачу и медленно крутите колесо до момента, когда кулачки займут нужное место. Чтобы легче было проворачивать, рекомендуется выкрутить свечи зажигания.

Порядок работы.

Снимите клапанную крышку, для этого нужно снять все патрубки вентиляции, подходящие к ней, отвернуть 2 болта крепления тросика газа и отвернуть две гайки, крепящие крышку клапанов.

Удалите масло из верхней части головки блока (вокруг толкателей клапанов). Удобнее всего это сделать шприцом.

Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками.

Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей. Необходимо заменить регулировочные шайбы тех клапанов, зазоры в которых отличаются от номинального.

Нажав вниз рычаг приспособления, утопите толкатель, на котором заменяется регулировочная шайба, и вставьте фиксатор под распределительный вал таким образом, чтобы выступ на фиксаторе зафиксировал толкатель в утопленном положении.

Чтобы легче было вынуть регулировочную шайбу, в толкателе сделаны два паза. Поверните толкатель за паз так, чтобы было удобно поддеть шайбу.

Подденьте подходящим инструментом регулировочную шайбу и с помощью, например пинцета или маленького магнита на телескопической ручке, выньте шайбу из толкателя.

Запишите толщину регулировочной шайбы – она нанесена на одной из ее сторон. Если надпись не видна, измерьте толщину шайбы микрометром.
Рассчитайте толщину новой регулировочной шайбы по формуле (все значения в мм) H = B+A–C,
где A – значение измеренного зазора;
B – толщина старой шайбы;
C – номинальный зазор;
H – толщина новой шайбы.
Например (для впускного клапана): A=0,15 мм, B=3,75 мм, C= 0,2мм, тогда H=3,75+0,15–0,2=3,70 мм. В пределах допуска зазора подбираем ближайшую по толщине шайбу.
Установите в толкатель новую шайбу рассчитанной по формуле толщиной надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор.
Проверьте щупом зазор. Если он отличается от номинального, повторите регулировку.
Отрегулируйте зазоры в остальных клапанах аналогичным образом.
Установите снятые детали в порядке, обратном снятию.
Приложение. Чертеж приспособления для регулировки клапанов.
скачать dle 10.6фильмы бесплатно

Когда дизельным двигателям требуется регулировка клапанов

Объяснение регулировки клапана

Allstate Peterbilt Group | Опубликовано в Пятница, 15 декабря 2017 г., в 17:06 в категории Сертифицированные подержанные автомобили, двигатели Cummins, мобильное обслуживание, двигатели PACCAR, обслуживание и запасные части.

Зачем нужна регулировка клапана для вашего дизельного двигателя

Регулировка клапана (иногда также называемая перепускной) жизненно важна для исправности вашего дизельного двигателя, чтобы обеспечить правильное сгорание. Это часто упускают из виду при надлежащем обслуживании двигателя; однако пренебрежение вашими клапанами может привести к множеству нежелательных неприятностей, таких как потеря мощности и снижение эффективности использования топлива.Внимательное наблюдение за зазором клапана может предупредить вас о проблеме, прежде чем это приведет к значительным затратам на ремонт вашего дизельного двигателя и большому количеству незапланированных простоев.

Что такое регулировка клапана?

Клапанный механизм (толкатель, подъемник и коромысло в сборе) отрегулирован таким образом, чтобы затвор имел надлежащий зазор, необходимый для регулирования открытия и закрытия клапана. Если зазор слишком велик, это повлияет на воздушный поток двигателя и в конечном итоге приведет к повреждению клапана.Если зазор слишком мал, клапан не может закрыться и должным образом герметизироваться в головке блока цилиндров, и выхлопные газы будут просачиваться мимо клапана. Клапанный зазор также является единственным способом передачи тепла клапанами в головку блока цилиндров.

Когда мне нужна регулировка клапана?

Вы должны проверять клапанные зазоры с периодичностью, рекомендованной производителем. Верным признаком того, что пришло время отрегулировать зазоры клапанов, является то, что ваш двигатель издает громкие щелчки или постукивания при запуске или если вы испытываете потерю мощности двигателя.Вы можете найти более подробную информацию о рекомендуемой частоте регулировки здесь.

Почему важна процедура регулировки клапана?

Если вы пренебрегаете регулировкой клапана дизельного двигателя в течение длительного периода времени, может произойти катастрофический отказ клапана и двигателя. Может возникнуть ряд проблем, которые повлияют на производительность вашего грузовика и потенциально оставят вам дополнительные ремонтные работы. Эти проблемы включают в себя:

  • Двигатель не будет работать на полную мощность
  • Вы сожжете топливо быстрее
  • У вас будет повышенный дым от выхлопных газов
Должен ли я самостоятельно пытаться отрегулировать клапана дизельного двигателя?

Хотя некоторые люди регулируют клапана самостоятельно, многое может пойти не так. Клапан, который не отрегулирован на надлежащий зазор, может привести к утечке выхлопных газов через клапан или ухудшению работы двигателя. Любой из этих сценариев может в конечном итоге стоить вам больше денег, чем обслуживание вашего двигателя профессионалами.



Если вам нужна процедура корректировки стоимости, посетите сервисный отдел Allstate Peterbilt. Мы также предлагаем услуги кузовных мастерских на Среднем Западе и услуги мобильных грузовиков для удобного обслуживания грузовиков в дороге.

Еще от Allstate Peterbilt

Что такое зазор толкателя? Как проверить и отрегулировать зазор метчика?

 Что такое регулировка зазора толкателя или клапана?

>Зазор толкателя — это пространство между верхней частью штока клапана и коромыслом.
>Его назначение – обеспечить некоторое механическое расширение и удлинение штока клапана и толкателей по мере прогрева двигателя. Этот зазор также называют зазором клапана.

Почему дается зазор толкателя

> Толкатель зазор берется для обеспечения принудительного закрытия клапана и для теплового расширение клапана.







Как проверить зазор толкателя

1. Примите все меры предосторожности.

2. Убедитесь, что поршень находится в ВМТ.

      i. По маркировке на маховике.

     ii. От топливной камеры.

    iii. Толкатель должен быть свободен. (оба клапана должны быть закрыты на этом этапе, т.е. в конце такта сжатия)

3. Убедитесь, что двигатель остыл.

4. Ослабьте контргайку коромысла.

5. Теперь отрегулируйте зазор толкателя между коромыслом и штоком клапана, затянув или ослабив гайку под контргайкой.

6. Используйте щуп для регулировки зазора всасывающего клапана до 0,35 мм и зазора выпускного клапана до 0,45 мм

       Что произойдет, если зазор толкателя будет меньше:

i. Клапан откроется рано и поздно закрыть II. Воздух через впускной клапан может вытечь. Так меньше воздуха для горения. III. Власть будет уменьшен.

IV. Топливо увеличится расход, двигатель может разбалансироваться, темп. будет очень высоко.

с. В худшее состояние, клапан может оставаться открытым, что приводит к потере давления сжатия, возгоранию выпускной клапан, засорение T/C увеличится.

Что произойдет, если толкатель клиренс больше:

я. Клапан будет открываться поздно и закрываться рано. II. Малый тепловая энергия в T/C, поэтому уменьшается количество продувочного воздуха и, следовательно, мощность. III. Нет правильное удаление газов.

IV. Удары по штоку клапана — могут привести к повреждению штока клапана.

Почему в некоторых двигателях зазор толкателя выпускного клапана больше зазора впускного клапана?

 Температура выпускного клапана больше температуры впускного клапана. Таким образом, он расширяется больше, чем впускной клапан, поэтому требуется больший зазор. Обратите внимание, что в некоторых двигателях и впускной, и выпускной клапан имеют одинаковый зазор

. Изображение предоставлено:dieselgenerators.tpub.com

Регулировка клапанных зазоров — нужно ли об этом беспокоиться

Регулировка зазоров клапанов — нужно ли об этом беспокоиться

Регулировка зазоров клапанов — это то, о чем большинство водителей даже не задумываются.

Во-первых, вам нужно знать, есть ли у вас регулируемый клапанный механизм для регулировки зазора клапана.
Итак, либо обратитесь к руководству пользователя, либо позвоните своему дилеру по поводу регулировки зазора клапана.

В большинстве случаев вам не придется беспокоиться о регулировке зазора клапана. Некоторые производители советуют проверять клапаны только при наличии чрезмерного шума в клапанном механизме.

Однако другие даже не упоминают зазоры между клапанными зазорами в своих графиках технического обслуживания.

Прислушайтесь к звуку тикающего клапана

Обычно необходимость регулировки клапанов определяется по их звуку.

Точнее, чем громче стук в клапанном механизме, тем больше необходимость в регулировке.Правильно отрегулированный зазор клапана будет тихим. Некоторые двигатели всегда будут издавать легкий стук. Но они никогда не должны быть настолько громкими, чтобы затмить все другие шумы, издаваемые двигателем.

Примечание. Определение того, когда клапаны работают слишком громко, зависит от опыта. Не говоря уже о том, что они очень постепенно становятся громче, и мы часто не замечаем этого факта. Если вы не уверены, найдите кого-нибудь с опытом, который поможет вам определить необходимость корректировки.

Если у вас регулируемые, есть некоторые предупреждающие знаки, они могут потребовать внимания:
  • Плохая работа двигателя и низкая производительность
  • Прогоревший выпускной клапан(ы)
  • Сломанные компоненты клапанного механизма (пружины, толкатели, толкатели, распределительный вал)
  • Ограниченный или сокращенный срок службы компонентов клапанного механизма
  • Чрезмерный износ направляющей клапана и седла клапана

Таким образом, со временем первоначальные зазоры между стержнями клапанов увеличиваются (у выпускных клапанов зазор может увеличиваться). Это часто приводит к лязгающему шуму, который водитель со временем может не заметить; потому что она увеличивается постепенно.

Регулировка зазора клапанов

Впускные клапаны открываются и закрываются, пропуская воздушно-топливную смесь; (или просто воздух в современных двигателях) попадают в камеры сгорания. Следовательно, выпускные клапаны позволяют выхлопным газам выходить. Слишком большой или слишком маленький зазор клапана может привести к снижению производительности или неровному холостому ходу. Это связано с тем, что двигатель не может нормально «дышать» и работать с максимальной эффективностью.

Слишком большой зазор означает, что клапаны, скорее всего, будут стучать и со временем могут повредить:
  • Клапаны
  • Кулачки распределительного вала
  • Коромысла
При слишком маленьком зазоре клапаны не будут полностью закрываться, вызывая перегрев, и двигатель потеряет мощность.

Если ваш двигатель издает громкий стук, возможно, пришло время отрегулировать зазоры клапанов.Хотя на некоторых двигателях клапаны не издают шума при слишком большом зазоре. Потеря мощности может быть признаком слабой или сломанной пружины клапана. А постукивание может быть вызвано ослаблением коромысла. Таким образом, регулировка зазора, возможно, не все, что нужно. В результате механик не будет знать наверняка, не осмотрев клапаны.

Регулировка зазора клапана

Регулировка зазора клапана (или «зазора») требует снятия клапанной крышки (или крышек на двигателях V-образного типа). Проверка впускных и выпускных клапанов может занять довольно много времени.Это не такая быстрая работа, как замена масла; особенно на двигателях с тремя или четырьмя клапанами на цилиндр. Итак, запланируйте хотя бы несколько часов в магазине и плату только за осмотр.

Устранение стука клапанов — одно из преимуществ регулировки зазора. Кроме того, двигатель, вероятно, станет более плавным и отзывчивым. Кроме того, правильная регулировка клапанного зазора может продлить срок службы клапанной системы.
Непосредственно или с помощью коромысла

Целью регулировки клапана является изменение зазора; между концом стержня клапана и кулачком распределительного вала или коромыслом; обратно в заданный зазор, определенный инженером-конструктором.Когда распределительный вал вращается, он давит на шток клапана. Либо напрямую, либо с помощью коромысла; открывать клапаны внутри камер сгорания в нужное время. Наконец, клапанные пружины автоматически закроют клапаны.

Прогоревший клапан в головке блока цилиндров

Если зазор клапана слишком мал; клапаны никогда не закроются полностью, когда должны. В результате это в конечном итоге сожжет часть поверхности клапана; вызывая постоянные пропуски зажигания в двигателе. С другой стороны, если клапаны слишком тугие; двигатель может работать с перебоями, холодный, горячий или постоянно.Если зазоры клапанов станут слишком свободными, это приведет к шумной работе двигателя. Следовательно, это в конечном итоге приведет к повреждению кулачков распределительного вала; коромысла (если есть) и наконечники самих клапанов.

Заключение

Таким образом, настройка зазора клапана в первый раз может показаться сложной задачей. Но, как бы часто это ни упускалось из виду, чрезвычайно важно добиться максимальной производительности вашего двигателя.

Спасибо!

Регулировка клапана масляного напора

Регулировка клапана масляного напора

Это краткое описание метода быстрой регулировки клапана, который очень хорошо работает для меня и должен хорошо работать для вас, если у вас есть некоторая механическая чувствительность и ваши регуляторы клапана не были перегружены неуклюжим механиком в прошлом. .Регулировка клапана действительно довольно проста, и некоторые люди заставляют вас поверить, что вам нужно раскачивать благовония и петь, прежде чем вы сможете правильно выполнить работу. Если вы хотите насладиться зимним вечером, посвященным регулировке клапанов, с чашечкой кофе и хорошим компакт-диском, этот метод, вероятно, оставит вас духовно неудовлетворенными.

В действительности фактический зазор клапана не так важен, как постоянный зазор между четырьмя впускными и четырьмя выпускными клапанами. BMW указывает зазор с шагом .05 мм, в то время как разница между легким сопротивлением и сильным сопротивлением на щупе составляет около 0,01 мм или 0,02 мм. Не заморачивайтесь над точным сопротивлением щупа, но сделайте его постоянным.

Инструменты:

  • Шестигранный ключ на 3 мм, L-образный, как в наборе инструментов
  • Щупы 0,15 мм и 0,30 мм, извлеченные из складного набора
  • Серповидный ключ на 10 мм
  • Шестигранный ключ на 6 мм или подходящий ключ Torx для клапанных крышек
  • Дополнительно: головка T45, головка на 15 мм и динамометрический ключ для регулировки осевого люфта коромысла
1. Поставив велосипед на центральную подножку, снимите клапанные крышки. Примечание: некоторое количество масла выльется, поэтому под него нужно поставить масляный поддон.
2. Поверните двигатель вперед, чтобы установить ВМТ той стороны, с которой вы работаете.

На высшей передаче поверните заднее колесо, чтобы включить двигатель. После закрытия впускных клапанов вы почувствуете компрессию двигателя. В конце такта сжатия вы увидите отметку OT в окне синхронизации.
После того, как впускные клапаны закроются, вы почувствуете сопротивление, так как поршень толкается вверх, препятствуя сжатию. Когда поршень достигает ВМТ, он немного прыгает вперед. Поднимите колесо до точки, через которую оно «перепрыгнуло», и вы, вероятно, увидите отметку OT в окне времени. Вы должны почувствовать некоторую расшатанность обоих рокеров. Если нет, попробуйте с другой стороны. Оба коромысла должны быть ослаблены, когда двигатель находится в правильном положении для регулировки клапанов.

3.При необходимости устраните излишнюю слабину коромысла.

Ослабьте три болта T45 и одну гайку с головкой, удерживающие фиксатор нижнего коромысла на месте. Отрегулируйте положение фиксатора так, чтобы при повторной затяжке болтов оставался минимальный зазор (я использовал 0,03 мм, мой самый тонкий калибр) под коромыслом.

Примечание. Зазор, измеренный над коромыслом, может не измениться при перемещении фиксатора — необходимо измерить ниже коромысла.Кроме того, зазор изменится, когда вы снова затянете болты, поэтому ожидайте, что вам придется немного повозиться с ним.

Затяните болты T45 моментом 15 Нм и болт с головкой моментом 20 Нм + 180°.

4. Ослабьте контргайки и регуляторы.
5. Поместите щупы под коромысла и слегка прижмите регуляторы вниз, чтобы зафиксировать их на месте. Установка щупов под обоими впускными и выпускными отверстиями предотвратит скручивание коромысла и нарушение точности каждого регулятора.
6. Поверните между пальцами гаечный ключ на 3 мм, чтобы регуляторы прижались к щупам.

Повторите это несколько раз и обратите внимание, что конец ключа каждый раз останавливается под одним и тем же углом. Это конечная позиция. Сделайте это для всех четырех регуляторов.
Поместив одиночный щуп на регуляторы, вы убедитесь, что он лежит ровно, что трудно сделать, держа его в руке.
Не используйте тяжелый гаечный ключ с Т-образной рукояткой — при вращении он может развить достаточную силу, чтобы сжать клапан, когда он достигнет нижнего предела.Использование небольшого гаечного ключа гарантирует, что он остановится, когда встретится с препятствием.

7. Осторожно затяните контргайки, чтобы не нарушить положение регулятора. При затягивании контргайки вам придется приложить некоторый противодействующий крутящий момент к регулятору. Если он будет двигаться, вы это заметите. Эту часть не так уж сложно понять, но ее нелегко объяснить.
8. Снимите щупы. Обратите внимание, что при вытягивании оба конца должны равномерно тянуться.Если один конец держится сильнее, чем другой, необходимо повторить регулировку на этой стороне.
9. Установите на место крышки клапанов.

Протрите прокладку и две металлические поверхности начисто и насухо. Установите внешнюю прокладку на двигатель и внутреннюю прокладку (отверстие для свечи зажигания) на крышку. Затяните болты моментом 8 Нм (слегка до упора в головку блока цилиндров).
Когда вы затягиваете болт крышки клапана, он сначала будет поворачиваться с небольшим сопротивлением (это трение резиновой втулки), затем с большим сопротивлением, поскольку прокладки крышки клапана сжимаются, а затем он затвердеет, как плечо болт упирается в головку блока цилиндров.Крутящий момент 8 Нм удерживает болт плотно прижатым к головке. Дальнейшее затягивание болта НЕ будет больше сжимать прокладки; это только повредит резьбу болта и головку. Если у вас есть утечки масла, начните с покупки новых прокладок; перетягиванием болтов их не исправишь. Для достижения наилучших результатов очистите все задействованные детали (болты, резьбовые отверстия, прокладки и уплотняющие поверхности) и при необходимости нанесите на прокладку тонкий слой Hylomar. Обратите внимание, что для отверстия свечи зажигания есть небольшая круглая прокладка, которую можно раздавить при повторной установке крышки, если вы оставите ее в головке блока цилиндров.

Другие статьи на эту тему:

IBMWR — более длинный, но управляемый

ADVrider — ищите документ OVAD, если у вас ДЕЙСТВИТЕЛЬНО проблемы со сном 🙂

Масляные клапаны

Регулировка клапанов — Tropicars Golf и внедорожники

Проверяйте и регулируйте клапаны каждые 250 часов или каждый год Для обеспечения нормального запуска и работы двигателя.

Общим симптомом будет то, что двигатель будет плохо запускаться или будет медленно проворачиваться, как будто аккумулятор разряжен или стартер буксует. Это указывает на то, что впускной клапан скоро закрывается, а это означает, что коромысло ослаблено и должно быть отрегулировано в соответствии со спецификациями. Ниже приведена процедура для

Проверка и регулировка клапанов на двигателе Kawasaki FJ400-D.

ПРИМЕЧАНИЕ: ДАННАЯ ПРОЦЕДУРА ВЫПОЛНЯЕТСЯ НА ХОЛОДНОМ ДВИГАТЕЛЕ

Снятие крышки коромысла

Рис. 20 Измерение зазора клапана



Список инструментов                            Кол-во

Трещотка ——————- 1

Удлинитель 6″ ————- 1

Головка, 10 мм ———— 1

1.Выверните четыре болта (5) крепления крышки коромысел.

Снимите крышку коромысла (2) и прокладку.

Если зазор клапана неправильный, отрегулируйте его.

Рис. 20 Крышка коромысла





Проверка зазоров клапанов

Поверните коленчатый вал в правильном направлении, пока поршень не окажется в ВМТ такта сжатия.







Проверка зазоров клапанов

Инжир. 21 Регулировка зазора клапана

Список инструментов                                                     Кол-во

Бит с внутренним шестигранником, 3 мм —————— 1

Трещотка —————————- 1

Удлинитель 6″ ———————- 1

Щуп ———————- 1

Гаечный ключ, 14 мм ——————- 1

Динамометрический ключ, фунт-дюйм ———— 1

УВЕДОМЛЕНИЕ

Клапанный зазор необходимо проверять при холодном двигателе (при комнатной температуре).

При снятой крышке коромысла установите поршень в ВМТ такта сжатия, повернув коленчатый вал в направлении его вращения.

Затем проверьте клапанный зазор щупом (7), измерьте клапанный зазор между коромыслом (8) и концом штока клапана.

Зазор клапана (в холодном состоянии): впускной, выпускной 0,10–0,15 мм (0,004–0,006 дюйма)

Ослабьте стопорный винт (10) с помощью отвертки с внутренним шестигранником 3 мм и регулировочной гайки (11). Вставьте щуп (7) между коромыслом и концом штока клапана и перемещайте регулировочную гайку (11) до тех пор, пока щуп не начнет зажиматься между коромыслом и концом штока клапана.

Удерживая регулировочную гайку (11) с помощью гаечного ключа, затяните стопорный винт (10) с указанным крутящим моментом 61 фунт-дюйм (6,9 Нм).

ОСТОРОЖНО

НЕ затягивайте слишком сильно.

Повторно измерьте все отрегулированные зазоры. При необходимости отрегулируйте.

Замените крышку коромысел (6), прокладку и четыре болта (5). Затяните болты, чтобы зафиксировать крышку на месте.



Клапанный механизм — Регулировка зазоров клапанов (зазоры)

Вопрос, который в последнее время часто возникает на доске объявлений, и который я никогда не называю повторно, так как он был напечатан в каких-либо журналах, — это вопрос о том, как решить какими должны быть зазоры клапанов при переходе со стандартного коромысла на варианты с более высоким подъемом.Поэтому я подумал, что могу пролить свет на это.



Двигатель/кулачок/толкатели серии A изначально были разработаны для использования зазора 0,010 дюйма между толкателем кулачка и стандартными кулачками, чтобы обеспечить тепловое расширение деталей и обеспечить правильное закрытие клапанов. На кулачках спортивного и гоночного профиля это значение увеличилось до 0,012 дюйма, чтобы обеспечить более высокие рабочие температуры и возможность / использование с гораздо более высокими оборотами. Поскольку мы устанавливаем зазор на клапане, нам нужно учитывать передаточное число коромысла.Для этого требуется немного простой математики; взяв стандартный зазор кулачка 0,010 дюйма на толкатель, нам нужно умножить это на стандартное передаточное число коромысла, первоначально указанное как 1,25-1, хотя в реальной установке это больше похоже на 1,22-1. Таким образом, 0,010 дюйма x передаточное число коромысла 1,25 дает 0,0125 «. у клапана. В качестве уступки слегка уменьшенному установленному передаточному числу 1,22-1 стандартная настройка зазора клапана указана как 0,012 дюйма. Для более спортивных/гоночных кулачков это 0,012 дюйма x 1,25, то есть 0,015 дюйма на клапане – зазор клапана, указанный в руководствах по специальной настройке для различных кулачков того времени (731, 649, Sprint и Super Sprint).



Если используются коромысла с более высоким передаточным числом, требуемый зазор клапана можно оценить с помощью этой простой формулы. Например, при использовании коромысла 1,5 вам, очевидно, необходимо умножить зазор кулачка/толкателя на 1,5. Таким образом, 0,010 дюйма x 1,5 дает 0,015 дюйма для стандартных/мягких кулачков, а 0,012 дюйма x 1,5 дает 0,018 дюйма для гоночных/более модифицированных кулачков. Интересно, что большинство кулачков с измененным профилем обычно имеют рекомендуемый зазор клапана 0,016 дюйма с коромыслами со стандартным передаточным числом.Чтобы оценить требуемый зазор клапана, где используются коромысла с более высоким передаточным числом, просто измените его в обратном направлении и умножьте на более высокое передаточное число. Получается, что 0,016 дюйма разделить на 1,25 = 0,0128, тогда x 1,5 = 0,0192 дюйма или 0,019 дюйма на клапане. Однако это только основные отправные точки; но хоть с чего начать. Другой интересной иллюстрацией того, чего можно добиться, пробуя разные зазоры клапанов, является пример двигателя MG Metro. С установленными зазорами клапанов, как вы обычно ожидаете от стандартного двигателя на 0.012-в, двигатель очень неровно работает на холостом ходу. Вскоре после выпуска Rover выпустил техническое обновление, в котором говорилось, что зазоры клапанов должны быть установлены на 0,014 дюйма на впуске и 0,017 дюйма на выпуске. Мгновенно двигатель работает на холостом ходу намного ровнее и лучше тянет с низов. Был даже небольшой прирост мощности! Аналогичный метод можно применить к большинству кулачков, которые имеют разные профили впуска и выпуска (двойной профиль), т. Е. Имеющие немного больший зазор на выпускных клапанах или, наоборот, немного более плотный на впускных клапанах.Тем не менее, в качестве основной рекомендации по начальной настройке, в зависимости от спецификации вашего кулачка, я предлагаю, чтобы там, где используются коромысла с передаточным числом 1,5, зазоры клапанов на впуске и выпуске устанавливались на 0,015 дюйма для стандартных/мягких дорожных кулачков (скажем, до спецификации MD266). ) или 0,018 дюйма для спортивных/гоночных кулачков.



Еще одно замечание: если используются коромысла с роликовыми наконечниками, НЕ проталкивайте щупы спереди, как это принято в стандарте. Наконечник ролика действует как панельный ролик и протягивает лезвие независимо от размера зазора, даже если его нет.Лезвие щупа необходимо протирать в поперечном направлении с одной стороны на другую.



Последовательная и точная установка зазоров клапанов может быть очень сложной, в основном из-за используемых инструментов. Крайне важно использовать лезвие отвертки, которое плотно входит в паз регулировочного винта. Чем шире посадка, тем труднее удерживать регулировочный винт на месте при затягивании контргайки. Принимая во внимание, что мы пытаемся установить зазоры в одну тысячную дюйма, стоит инвестировать в инструмент, специально предназначенный для этой работы.Проблема в том, что большинство отверток имеют коническое лезвие, из-за чего они не подходят. Для этого я использую наконечник отвертки с торцевым креплением. Мой от Snap-On Tools (номер детали F52E). Он у меня был / использовал его около 20 лет, и он абсолютно идеален для работы. С ним можно использовать удлинитель привода 3/8 дюйма и Т-образную планку или рукоятку отвертки привода 3/8 дюйма.

Сообщение в блоге | Регулировка зазоров клапанов: обязательное обслуживание или дилерский развод?

Дорогие Том и Рэй:

Моя Honda Element 2006 года проехала 108 000 миль.В это время дилер рекомендует отрегулировать зазоры клапанов. Вы бы порекомендовали эту услугу или в ней нет необходимости? Пожалуйста, объясни.

— Джон

ТОМ: Это абсолютно необходимо для этой машины. Необходимый, можно даже сказать.

RAY: По какой-то причине все эти Honda Elements и Honda CR-V имеют худший случай рецессии седла клапана, который мы когда-либо видели.

TOM: Хуже, чем Великая рецессия седла клапана 2008 года?

РЭЙ: Хуже! И мы не видим этого на других марках автомобилей. Так что даже ремонтные мастерские не всегда знают, насколько это важно для Honda, особенно CR-V и Elements.

TOM: Самое простое объяснение состоит в том, что из-за определенных конструктивных особенностей этих двигателей (которые в остальном очень хороши) клапаны постепенно выходят из строя с течением времени.

RAY: Если вы отрегулируете их до того, как они слишком сильно разойдутся, ничего страшного. Это стоит вам около 175 долларов, включая новую прокладку клапанной крышки. И вам, вероятно, придется сделать это только один раз в жизни автомобиля.

TOM: Но если вы будете ждать слишком долго, клапаны перестанут регулироваться до такой степени, что не смогут полностью закрыться. Вот когда начинаются проблемы. Затем двигатель начинает терять компрессию и мощность.

RAY: Какое-то время вы можете этого не замечать, потому что это происходит медленно и не издает необычных звуков (в то время как другие типы автомобилей издают шум, когда их клапаны нуждаются в регулировке). Но если вы будете водить машину так, с неправильно отрегулированными клапанами, в конце концов один из клапанов или седло клапана прогорит, и тогда у вас будут настоящие проблемы.

TOM: В этот момент вы смотрите на работу клапана стоимостью 2500 долларов, которую вы могли бы избежать, просто отрегулировав ее на 175 долларов.

РЭЙ: Вы знаете, как хирурги с угрюмыми лицами заходят в приемную больницы по телевизору, чтобы сообщить семье плохие новости? Что ж, вот как мы выглядим, когда должны сказать владельцу CR-V, что он выиграл себе работу клапана.

ТОМ: За исключением того, что обычно мы начинаем смеяться, возможно, поэтому нас выгнали из медицинской школы.

RAY: В любом случае, Джон, у Honda есть две рекомендации по регулировке клапанов на Elements и CR-V, и мы не согласны с ними обеими. На более старых моделях до 2006 года они рекомендуют регулировку клапана через 110 000 миль.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
