Развал схождение в домашних условиях: Как отрегулировать развал схождение колес автомобиля своими руками в домашних условиях

Содержание

Рено логан развал схождение в домашних условиях

Создаем стенд регулировки угла развала и схождения колес самостоятельно

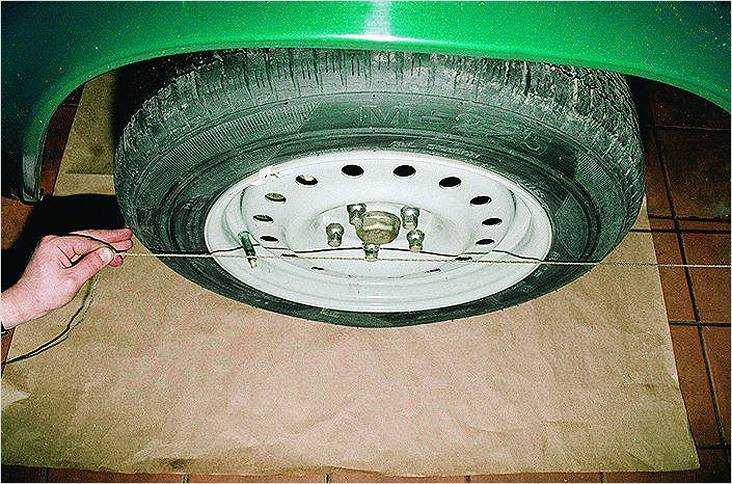

Чтобы безопасно передвигаться на дорогах, необходимо контролировать углы установки колес автомобиля, а для этого необходим стенд развала и схождения. Разберемся, что же необходимо для создания стенда в домашних условиях. Ведь настройку углов развала и схождения в пределах допустимых норм, нетрудно сделать самостоятельно.

Итак, вам потребуется ровное место или смотровая яма, а также отвес, телескопическая линейка, мел и набор гаечных ключей.

Настроить оба угла можно даже находясь в дороге, при наличии отвеса и специальной телескопической линейки. Во-первых, необходимо обеспечить необходимый угол развала. Это можно сделать следующим способом. Передние колеса автомобиля надо выставить ровно, затем на них следует нарисовать метки снаружи покрышки. Приложите отвес к кузову, замерьте расстояние до обода от него.

Чтобы не запутаться, запишите полученную информацию. Далее надо прокатить машину, чтобы ее колеса повернулись на 90, затем повернуть на 180 градусов, осуществляя действия аналогичные описанным выше.

Если значения, которые вы получили, не совпадают, тогда нарушен развал. Исправить данную ситуацию можно, для этого произведите демонтаж колеса, открутите крепежные болты, на которых стойка зафиксирована на кулаке. После можно настраивать угол развала, сдвиганием поворотного кулака. Учитывайте, что для переднеприводных машин, его значение должно быть −1/+1 мм, а вот для автомобилей с приводными задними колесами до 3 мм.

Угол схождения. Выполнение этой процедуры имеет мало отличий от описанной выше. Также вам следует нарисовать метки мелом, затем, приставить телескопическую линейку к ним в положение, которое соответствует «0». Далее надо прокатить авто в направлении вперед, линейка должна переместится назад. Главное, чтобы в течение этой процедуры линейка не касалась подвески и кузова автомобиля.

Если же произошло уменьшение расстояния, укоротите рулевые тяги, если увеличилось расстояние, их следует удлинить.

Общий принцип самостоятельной сборки стенда подразумевает наличие приемника сигнала, который поможет определить настройку углов, а также источника сигнала, полностью передающего положение колеса, который должен крепиться на колесе. Наиболее удачный вариант, это зеркальная система, т.е. зеркалом, закрепленным на колесе, и специальной лазерной рулеткой, встраиваемой в экран с разметкой.

Для колеса надо изготовить крепления для зеркал, имеющей вид четырехточечной клешни, закрепленной на колесном диске. В самой середине крепления должно устанавливаться большое зеркало, перпендикулярно земле. Перед приспособлением располагается экран, имеющий две перпендикулярные линии, показывающие развал и схождение. На их перекрестье должно находиться отверстие, через который идет луч лазерной рулетки направляемый параллельно земле, прямо в зеркало.

Вам надо установить зеркало на колесном диске перед экраном и включить лазер. Луч, попадая на зеркало, отразится на экране. В случае попадания пятна в центр перекрестия, развал/схождение нормальный, если оно смещено, вам надо отрегулировать углы и снова произвести проверку.

Конечно, одной статьи для того, чтобы собрать стенд сход/развал недостаточно, но необходимые первоначальные знания уже есть, добавьте к этому немного стараний и у вас обязательно получится!

Измеряем развал-схождение | Хроники Фрилансера — ТавроБлог

Опять старая статья журнала «За Рулем». Про то, как можно отрегулировать развал-схождение. 1992/02. Собственно за 18-ть лет ничего не поменялось. Разве что цены на услуги развальщиков стали дороже, а ихняя хитрость перестала знать какие-либо пределы. Например, сдуйте одно из колес до 1.5 атм и поедьте на регулировку развала-схождения. На моей практике несколько мастерских просто не подкачивало колеса назад. Или делало развал на квадратных «дисках». Конечно, это я не из вредности, просто искал толкового развальщика, в свое время. Поэтому, думаю эта статья может стать полезным подспорьем при регулировке углов на своем автомобиле.

Частнику, приехавшему на СТО, операции, которые с непроницаемым видом проделывает «мастер», кажутся священнодействием. Но, оказывается, многие из них можно выполнить в домашних условиях при помощи «народных средств». Сегодня об измерении схождения и развала рассказывает автолюбитель А. ФОМИН.

Конечно, всем автомобилистам хочется,- чтобы шины на их автомобилях подольше не изнашивались. Ведь тем, кому сейчас нужен комплект новых покрышек, придется выложить за них сумму, равную 20—30 % стоимости автомобиля, если он был куплен 3—4 года назад по государственной цене (материал подготовлен в ноябре прошлого года — прим. авт.). Таковы плоды инфляции, масштабы которой предвидеть трудно. Но и неисправности машины способны сыграть с вашими шинами злую шутку, если неправильно установлены углы развала и схождения передних колес. Именно из-за них еще вполне приличные покрышки могут превратиться в утиль за каких-нибудь пару тысяч километров.

Рис.1 — Положительное схождение

Но, в отличие от инфляции, углы могут быть под вашим контролем. А для этого нелишне знать их смысл и назначение. Как известно, передние колеса установлены не параллельно направлению движения машины, а повернуты на какой-то угол, который для удобства измерения делится на два: угол развала и угол схождения (сходимость колес). Если плоскости, в которых лежат колеса, сходятся перед автомобилем (рис. 1), сходимость (угол схождения) считают положительной. Развал же принято считать положительным, когда эти плоскости сходятся под машиной (рис. 2).

рис.2 Положительный Развал

Для чего нужны эти углы? В первую очередь, чтобы обеспечить равномерный износ шин. Специалисты до сих пор не пришли к единому мнению о процессах, происходящих при качении автомибильного колеса, и влиянии на них углов схождения и развала. Поэтому мы изложим лишь некоторые соображения, не претендуя на полноту освещения вопроса.

Схождение компенсирует деформацию упругих элементов подвески (пружин, рессор) в процессе движения и заставляет колесо принимать положение, в котором коэффициент трения качения наименьший. Величина и знак схождениязависят от конструкции подвески, типа рулевого управления и привода. Например, на переднеприводных «москвичах» и «тавриях» схождение колес отрицательное.

Схождение также обеспечивает дополнительную стабилизацию прямолинейного движения автомобиля. Развал же устанавливают «в помощь» сходимости, чтобы обеспечить наименьшее сопротивление качению, а также (на старых моделях) для разгрузки внутреннего подшипника ступицы.

Только опытный и внимательный водитель может почувствовать по поведению машины, что регулировка колес нарушена — да и то при очень грубом отклонении. Проще посмотреть на шины, ведь они могут немало рассказать о том, правильно ли установлены колеса.

Неправильное их положение вызывает неравномерный по ширине колеса износ, по характеру которого можно определить, какой, собственно, угол нарушен.

Так, существуют два типа неравномерного износа, условно называемых «пила» (рис. 3) и «ступеньки» (рис. 4).

Рис 3/4 -Пила/Ступеньки

«Пила» — на наружной стороне колеса — следствие чрезмерного положительного схождения, на внутренней стороне — отрицательного. «Ступеньки» на внутренней стороне указывают на отрицательный развал.

Чрезмерный положительный развал — явление крайне маловероятное, он может возникнуть лишь при регулировке, проведенной неумелым ремонтником. Если ваши опасения подтвердились и состояние шин говорит о неправильной установке колес, не торопитесь брать в руки ключи и регулировать развал и схождение. Проведенная вами работа может и не дать положительных результатов. Это бывает, если изношены подшипники ступиц колес, сайлент-блоки, шаровые опоры подвески, пластмассовые вкладыши в шарнирах рулевых тяг или их шаровые пальцы, а также сильно деформированы ободы колес.

В первых четырех случаях попытки установить требуемые значения углов обречены на неудачу из-за люфтов в подвеске.

Причем три неисправности можно определить, покачивая колесо, вывешенное на домкрате, а вот сайлент-блоки нуждаются в непосредственном осмотре.

Что касается колес, то, если они «квадратные», покрышка деформируется и может иметь такие отклонения от правильной формы, из-за которых замеры будут неточны. Кроме того, «квадратные» коле-
са обычно не поддаются балансировке, а их дисбаланс быстро выведет из строя не только покрышки, но и подшипники ступиц.

Поэтому приступайте к измерению и регулировке не раньше, чем замените изношенные и деформированные детали, влияющие на установку колес.

Начнем с измерения развала. Для этого вам понадобятся кое-какие инструменты. Ими могут быть отвес, уровень или строительный угольник и, конечно, линейка. Отвес — наименее точный и самый неудобный в работе прибор из всех перечисленных (мешают большая толщина самого отвеса и его колебания).

Уровень, особенно металлический, которым можно измерять не только горизонтальный, но и вертикальный уклон, в сочетании с рейкой или большим (450—550 мм) угольником может дать приемлемую точность — до 15 минут.

Очень удобен строительный угольник, объединенный с уровнем. Он может оказаться у тех, кто своими силами возводит гараж или дом на садовом участке. Угольник прикладывают к боковинам покрышки по центру колеса, а развал определяют по шкале, нанесенной на стекло уровня (рис.5).

Рис. 5. Замер развала при помощи угольникам уровня: I — колесо; 2 — угольник; 3 — уровень; а — угол развала.

Несколько сложнее обстоит дело с контролем схождения. Рекомендованных методов здесь два. В первом случае измеряют непосредственно разность расстояний между передними и задними частями колес, для чего необходима специальная линейка. Ее можно сделать самому из рейки и штангенциркуля (рис. 6).

Рис. 6. Приспособленке для замера схождения из рейки и штангенциркуля: 1 — рейка; 2 — штангенциркуль; 3 — скоба или струбцина.

Есть и другой вариант, но он требует ямы или эстакады. Для вашего автомобиля, на котором схождение уже установлено, изготовьте планку сечением примерно 30X30 мм и длиной, точно соответствующей расстоянию между внутренними поверхностями шин в передней их части. Если нужно проверить, не изменилась лирегулировка, вставляем планку между задними частями шин. Схождение равно величине зазора, который легко изме рить при помощи трехкопеечных монет толщиной по 1 мм (рис. 7). Такое приспособление не займет много места в гараже.

Рис. 7. Измерение схождения колес на яме или эстакаде с помощью планки и монет: 1 — переднее колесо; 2 — планка в первом положении; 3 — планка во втором положении; 4 — стопка монет, высота которой соответствует вепичиме схождения.

Эти способы не самые удобные, так как замеры приходится проводить минимум дважды — до коррекции угла и после. В то же время существует метод, позволяющий одновременно регулировать
схождение и замерять его величину. Он не требует специальных линеек, удобен и дает приемлемую точность. Требуется только прочная и упругая нить (леска, тонкая стальная проволока и т. п.) и набор брусков. Леску натягивают вдоль автомобиля на уровне середины колес и базируют по шинам передних колес и побруску, приложенному к задним (рис. 8).

величине схождения: а — положение при толстом бруске; б — положение при тонком бруске; 1 — переднее колесо; 2 — заднее колесо; 3 — брусом; 4 -нить (леска).»]Рис. 8. Положение нити при нормальном (средней

Расчет толщины бруска:

рис 9.Расчет толщины бруска

Выступающие колпаки придется снять. Могут помешать и слишком широкие фартуки у колес. Концы лески лучше снабдить прооолочными (можно рыболовными) крючками, чтобы их было удобнее крепить к дискам колес изнутри (или к другим частям автомобиля). Бруски подбираю? двух размеров по толщине (см. таблицу): толстый должен обеспечивать
установку лески под углом максимально допустимого схождения (см. рис. 8).

Толщина брусков для регулировки схождения

Понятно, что переднее колесо, стоящее под нормальным углом схождения, должно касаться лески задней поверхностью, когда стоит тонкий брусок, и не касаться, когда установлен более толстый. Но у этого способа есть и свой недостаток: если на передней и задней осях установлены разные шины, придется самому рассчитать толщину брусков по формуле (рис. 9).

И еще. Для измерений и регулировки (особенно развала) необходима горизонтальная площадка, но в крайнем случае можно обойтись и без нее, проделав замеры дважды при разном положении автомобиля. Для этого надо заехать на одно и то же место сначала с одной, а потом с противоположной стороны. Истинные значения — средние между измеренными. Не забудьте перед замером несколько раз сильно качнуть машину, чтобы упругие элементы подвески заняли нормальное положение.
Естественно, колеса и руль должны находиться в среднем положении, а давление в шинах — соответствовать требуемому, причем для колес одной оси разница показаний манометра не должна превышать 0,1 кгс/см*.

Для большей точности как развал, так и схождение измеряют дважды, проворачивая колеса на 180. Нельзя забывать и о том, что развал и схождение — взаимозависимые величины, то есть изменение одной влечет за собой отклонение другой.

Сколько времени займет такая работа — зависит от вашего опыта и сноровки: разные способы требуют от 30 минут до двух часов.
Закончив измерения, переходите к регулировке. Эта операция несколько отличается для разных моделей, поэтому за деталями рекомендуем обратиться к заводским инструкциям.

Перед тем как начать регулировку, осмотрите рулевые тяги и регулировочные гайки. Так как эти гайки трогают редко, скорее всего, резьба покрыта ржавчиной и отвернуть их сразу вряд ли удастся.

Поэтому резьбу и саму гайку не мешает заранее (за день до предполагаемой ра-боты) как следует смочить керосином, тормозной жидкостью БСК («Нева» для этих целей хуже, а кроме того, она агрессивна по отношению к резине и другим материалам) или, что лучше всего,, смазкой ВТВ-1 из баллончика.

Величину коррекции удобно контролировать по количеству оборотов регулировочной втулки, зная шаг резьбы: изменение схождения в 1,3—1,5 раза больше длины резьбы, пройденной при коррекции угла.

Конечно, в идеальном случае величины развала и схождения единожды установленные должны быть стабильны, но, к сожалению, это не так. Причиной томунеизбежные усталостные и, увы, ударные деформации рычагов и кузова, избежать которых просто невозможно. Да и износ
элементов подвески ведет к изменению углов.

Проверять развал и схождение рекомендуется раз в сезон, но — обязательно после сильного удара на выбоине.

«За рулем» №2/1992 г.

Как часто необходимо регулировать развал-схождение? — Иксора

Процедура развал-схождения производится для устранения и предупреждения возникновения проблем с управляемостью транспортного средства. При неправильной настройке колес автомобиль будет слабее реагировать на движение руля, с трудом входить в повороты, возникает проблема быстрого износа покрышек (в отдельных случаях порог износа может составлять 500 км).  В настоящее время регулировка сход-развала производится только на специализированных сервисных станциях. Вопреки мнению некоторых автовладельцев, такая процедура не может быть произведена в домашних условиях.

Что такое развал колес?

Развал — угол отклонения колес по вертикальной оси. Положительный развал бывает если угол, образуемый верхними частями колес, больше чем нижних. Такой развал используется на грузовиках, передвигающихся в загруженном состоянии, которое компенсирует разницу углов. Отрицательный развал бывает когда угол верхних частей колес меньше чем нижних. Такой развал используется, чтобы стабилизировать автомобиль при прохождении поворотов на высоких скоростях. Наиболее предпочтителен нулевой развал, при котором углы верхних и нижних частей колес одинаковы. Такой развал обеспечивает управляемость городского автомобиля и снижает износ шин. Схождение колес также бывает положительным и отрицательным. При положительном схождении передние части колес находятся на расстоянии меньшем, чем задние. При отрицательном — наоборот, задние части колес находятся ближе. Правильная регулировка схождения крайне важна, так как неправильно выставленное схождение способно в несколько раз повысить износ покрышек.

Признаки неправильно выставленного развал-схождения:

Несмотря на то, что сход-развал регулируется только на профессиональном оборудовании в СТО, вы можете самостоятельно продиагностировать правильность его регулировки. Ниже мы приведем несколько признаков, которые указывают на необходимость настройки сход-развала:

  • появляется визг при скоростном прохождении поворота
  • автомобиль двигается по прямой только после отклонения руля в сторону
  • без фиксации руля автомобиль тянет в сторону
  • быстрый износ покрышек

Когда следует проводить регулировку развал-схождения?

Существует ряд ремонтных работ, после проведения которых регулировка сход-развала требуется в обязательном порядке:

  • после установки новой шаровой опоры
  • при замене рулевой рейки или рулевого наконечника
  • после замены и установки нового ШРУСа

Для проведения регулировки схода-развала мы рекомендуем вам использовать только качественные запчасти, которые вы можете найти в магазине IXORA. Квалифицированные менеджеры обязательно помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь, это выгодно и удобно.

Производитель Номер детали* Название детали
CTR CEKD16L Рулевой наконечник для CHEVROLET LACCETTI
CTR CEKD16R Рулевой наконечник для CHEVROLET LACCETTI
CTR CEM14 Рулевой наконечник для MITSUBISHI SPACE STAR
DELPHI  TA1189 Тяга рулевая для MERCEDES-BENZ 190
DELPHI  TA1208  Наконечник рулевой правый для OPEL, VAUXHALL
DELPHI  TA1267 Тяга рулевая для VW Passat
DELPHI  TA1394 Тяга рулевая для SEAT, VW
DELPHI  TA1455 Наконечник рулевой для BMW 3, Z3
DELPHI  TA1468  Наконечник поперечной рулевой тяги для PEUGEOT 306
DELPHI  TA1497  Тяга рулеваядля VOLVO
DELPHI  TA1503  Тяга рулевая для CITROEN, PEUGEOT
DELPHI  TA1561 Тяга рулевая для FORD TRANSIT
DELPHI  TA1570  Тяга рулевая для VOLVO
DELPHI  TA1587 Тяга рулевая для FORD MONDEO
DELPHI  TA1609 Тяга рулевая FORD ESCORT, ORION, VERONA
DELPHI  TA1615 Тяга рулевая FORD COURIER, FIESTA, KA
DELPHI  TA1634 Наконечник рулевой тяги передний для OPEL, SAAB, VAUXHALL
DELPHI  TA1642 Тяга рулевая VOLVO 440, 460, 480
DELPHI  TA1644 Рулевой наконечник AUDI, SEAT, SKODA, VW
DELPHI  TA1647  Тяга рулевая для BMW 5
DELPHI  TA1650  Тяга рулевая для FORD MONDEO

 * Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Полезная информация:

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).
