Киа сид предохранитель прикуривателя


Предохранители и реле Киа Сид 2012

Рассмотрены автомобили Kia Ceed 2012, 2013, 2014, 2015 года выпуска.

Расположение блока предохранителей в моторном отсеке.

для доступа к предохранителям отожмите два фиксатора и откройте крышку.

Схема расположения предохранителей и реле в блоке.

Расшифровка.

Номер

Наименование

Цвет

Назначение

предохранителя/реле

1(25)

SPARE

Серый

Не используется

2 (7,5)

SPARE

Бордовый

Не используется

3(10)

B/UPLP

Красный

Свет заднего хода

4(15)

ECU4

Синий

Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа

5(10)

ABS3

Красный

Антиблокировочная система тормозов ABS, система повышения курсовой устойчивости ESC

6(15)

TCU2

Синий

Электронный блок управления АКП, стоп-сигналы

7(10)

SPARE

Красный

Не используется

8(15)

SPARE

Синий

Не используется

9(20)

SPARE

Желтый

Не используется

10(15)

F/PUMP

Синий

Топливный насос

11(15)

ECU3

Синий

Электронный блок управления двигателем

12(15)

HORN

Синий

Звуковые сигналы

13(10)

INJECTOR

Красный

Топливный насос

14(10)

ECU2

Красный

Электронный блок управления двигателем

15(20)

IGN COIL

Желтый

Катушки зажигания

16(10)

ECU9

Красный

Стартер, система изменения фаз газораспределения

17 (20)

ECU1

Желтый

Электронный блок управления двигателем

18(10)

ECU8

Красный

Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера

19(15)

DEICER

Синий

Обогрев ветрового стекла

20(15)

STOP LAMP

Синий

Стоп-сигналы, система помощи при трогании на подъеме

21 (20)

TCU1

Желтый

Электронный блок управления двигателем

22(40)

DCT1

Красный

Электронный блок управления АКП

23(40)

EMS

Красный

Предохранители №10-18

24 (50)

B+3

Красный

Блок предохранителей в салоне

25 (50)

BLOWER

Красный

Электровентилятор отопителя

26(10)

A/CON

Красный

Кондиционер

27(10)

WIPER FRT

Красный

Датчик дождя

28(40)

RRHTD

Красный

Обогрев заднего стекла

29(40)

IG1

Красный

Выключатель зажигания, блок предохранителей в салоне

30(40)

DCT2

Красный

Электронный блок управления АКП

31 (30)

EPB1

Красный

Электропривод стояночного тормоза

32 (30)

EPB2

Красный

Электропривод стояночного тормоза

33(40)

C/FAN

Красный

Элекгровентилятор радиатора системы охлаждения

R1

LO

Реле электровентилятора радиатора системы охлаждения (малая скорость)

R2

HI

Реле электровентилятора радиатора системы охлаждения (большая скорость)

R3

ESS

Реле системы предупреждения об экстренном торможении

R4

BLOWER

Реле электровентилятора отопителя

R5

RR HTD

Реле обогрева заднего стекла

R6

IG2

Реле системы зажигания

R7

WIPER

Реле стеклоочистителя

R8

IG1

Реле системы зажигания

R9

START

Реле стартера

R10

ACC

Реле выключателя зажигания

R11

PTC

Реле дополнительного обогревателя

R12

H/LP LO —

Реле системы помощи при трогании на подъеме

Блок плавких перемычек расположен в блоке под капотом.

Назначение.

Номер плавкой перемычки (сила тока, А)

Назначение плавкой перемычки

1(80)

Электроусилитель рулевого управления

2(60)

Монтажный блок в салоне, левая блок-фара, лампы освещения поворота, дневные ходовые огни

3(40)

Антиблокировочная система тормозов ABS, система повышения курсовой устойчивости ESC

4(40)

Антиблокировочная система тормозов ABS, система повышения курсовой устойчивости ESC, диагностический разъем

5(40)

Выключатель зажигания, стартер

6(40)

Не используется

7(60)

Дополнительный обогреватель

8(50)

Монтажный блок в салоне, правая блок-фара, противотуманные фары, задние фонари

Блок предохранителей в салоне киа сид.

Для доступа к предохранителей подденьте и снимите крышку блока.

Назначение предохранителей в блоках может отличаться, всегда смотрите схему расположения, нанесенную на внутреннюю сторону крышки блока.

Схема расположения предохранителей.

Номер

предохранителя/ реле (сила тока, А)

Наименование

предохранителя/

реле

Цвет

предохра­

нителя

Назначение

предохранителя/реле

1(30)

P/SEAT DRV

Зеленый

Электропривод сиденья водителя

2(25)

H/LP WASHER

Серый

Омыватель фар

3(25)

P/WDWRH

Серый

Электростеклоподъемники (правая сторона)

4(10)

T/GATE OPEN

Красный

Электропривод замка двери задка

5(25)

P/WDWLH

Серый

Электростеклоподъемники (левая сторона)

6(20)

DR LOCK

Желтый

Центральный замок

7(20)

SPARE

Желтый

Не используется

8(20)

POWER OUTLET 2

Желтый

Предохранитель прикуривателя kia ceed, задняя электрическая розетка

9(20)

P/SEAT ASS

Желтый

Электропривод сиденья водителя

10(15)

RR WIPER

Синий

Стеклоочиститель окна двери задка

11(7,5)

MODULE 3

Бордовый

Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации

12(15)

S/HEATER FRT

Синий

Обогрев передних сидений

13(10)

ACC

Красный

Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал

14 (7,5)

A/CON

Бордовый

Кондиционер

15(7,5)

IG2

Синий

Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического за­темнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений

16(10)

HTD MIRR

Красный

Обогрев наружных зеркал, кондиционер

17(7,5)

INTERIOR LAMP

Бордовый

Освещение салона

18(7,5)

PDM2

Бордовый

Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя

19(7,5)

B/HORN

Бордовый

Противоугонная сигнализация

20 (20)

SUNROOF

Желтый

Электропривод люка в крыше

21 (10)

MODULE 2

Красный

Электропривод стояночного тормоза, электрокорректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений

22(15) HTDSTRG

Синий

Обогрев рулевого колеса

23 (20) IG1

Желтый

Блок предохранителей и реле в моторном отсеке

24 (25)

WIPER

Серый

Стеклоочиститель ветрового окна, датчик дождя

25 (7,5)

MEMORY 2

Бордовый

Иммобилизатор

26 (7,5)

MEMORY 1

Бордовый

Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электрооборудованием кузова (ВСМ)

27(10)

BRAKE SWITCH

Красный

Система доступа в автомобиль без ключа, стоп-сигналы

28 (7,5)

CLUSTER

Бордовый

Комбинация приборов, часы

29 (7,5)

POWER STEERING

Бордовый

Электроусилитель рулевого управления

30 (7,5)

SPARE

Бордовый

Не используется

31 (7,5)

START

Бордовый

Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП

32(15)

MULTI MEDIA

Синий

Аудиосистема, часы

33(10)

SPARE

Красный

Не используется

34(25)

PDM 1

Серый

Система доступа в автомобиль без ключа

35(15)

P/OUTLET 1

Синий

Передняя электрическая розетка

36 (7,5)

A/BAG IND

Бордовый

Комбинация приборов

37(10)

MODULE 1

Красный

Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения

38(15)

A/BAG

Синий

Система пассивной безопасности SRS

Для замены предохранителей используем пинцет расположенный в блоке под капотом.

Реле меняется руками.

Блок предохранителей Киа Сид: маркировка, расположение

Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Киа Сид имеется три места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.

Блок предохранителей и реле в подкапотном пространстве

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители. Моторный (справа от АКБ). Крышка на защелках. Под крышкой наклейка с обозначением.

Схема расположения предохранителей в монтажном блоке, который находится под капотом Сид:

Номер

предохранителя (сила тока, А)

Наименование

предохранителя/

реле

Цвет

Назначение

1(10)

START

Красный

Реле стартера

2(10)

A/CONSW

Красный

Блок управления кондиционером

3(10)

HTD MIRR

Красный

Систем обогрева наружных зеркал заднего вида

4(16)

SEAT HTR

Синий

Обогрев сидений

5(10)

A/CON

Красный

Кондиционер

6(10)

HEADLAMP

Красный

Лампы дальнего света

7(25)

FR WIPER

Серый

Стеклоочиститель ветрового окна

8(15)

RR WIPER

Синий

Стеклоочиститель двери задка

9(15)

DRL OFF

Синий

Выключение ближнего света фар в дневное время суток

10(10)

RR FOG

Красный

Задние противотуманные фонари

11(25)

P/WDW LH

Серый

Блок управления стеклоподъемниками

12(10)

CLOCK

Красный

Часы

13(15)

C/UGHTER

Синий

Предохранитель прикуривателя киа сид

14(20)

DR LOCK

Желтый

Люк, реле блока управлением зажигания

15(15)

DEICER

Синий

Реле обогревателя ветрового стекла

16(15)

STOP

Синий

Стоп-сигналы

17(15)

ROOM LP

Синий

Освещение салона

18(15)

AUDIO

Синий

Аудиосистема, маршрутный компьютер

19(15)

T/UD

Синий

Дверь задка

20 (25)

SAFETY P/WDW RH

Серый

Блокировка электрических стеклоподъемников (правая сторона)

21 (25)

SAFETY P/WDW LH

Серый

Блокировка электрических стеклоподъемников (левая сторона)

22(25)

P/WDW

Серый

Электрические стеклоподъемники

23 (15)

Р/OUTLET

Синий

Розетка электрического питания

24(10)

T/SIG

Красный

Блок переключателей

25(10)

A/BAG IMD

Красный

Контрольная лампа подушки безопасности

26(10)

CLUSTER

Красный

Панель приборов

27(15)

A/BAG

Синий

Подушка безопасности

28(15)

SPEARE

Синий

Резерв

29(15)

RR. P/OUTLET

Синий

Передняя розетка электрического питания

30(10)

TAIL RH

Красный

Задний правый габаритный фонарь

31 (10)

TAIL LH

Красный

Задний левый габаритный фонарь

Расположение реле в салоне

1 — реле заднего освеще­ния, реле стеклоподъемников, реле отопителя, реле двери багажного отделения: 2 — реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM

Расположение монтажного блока (бензиновый двигатель)

Для доступа к предохранителям и реле отожмите фиксатор и снимите крышку.

На внутреннюю сторону крышки нанесена схема расположения предохранителей и реле, там же расположен пинцет для извлечения плавких предохранителей.

Номер

предохранителя (сила тока, А)

Наименование

Цвет

Защищаемая цепь

1 (20)

AES2

Синий

Система курсовой устойчивости ESP и антиблокировочкая система тормозов ABS

2(40)

ABS1

Зеленый

Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS

3(50)

В+1

Красный

Электронный блок управления электрооборудованием салона

4(40)

RRHTD

Зеленый

Обогрев зеркал заднего вида

5(40)

BLOWER

Зеленый

Электровентилятор

6(40)

C/FAN

Зеленый

Электровентилятор системы кондиционирования

7(20)

H/IP WASHER

Желтый

Омыватель передних фар

8(20)

SPARE

Желтый

Резерв

9(125)

ALTERNATOR

Генератор

10(80)

MDPS

Электроусилиталь рулевого управления

11(15)

FR FOG

Синий

Передние противотуманные фары

12(10)

A/CON

Красный

Кондиционер

13(15)

HAZARD

Синий

Аварийная сигнализация

14(10)

SPARE

Красный

Резерв

15(20)

SPARE

Желтый

Резерв

16(15)

F/PUMP

Синий

Топливный насос

17(15)

SPARE

Красный

Резерв

18(10)

ECU1

Красный

Блок управления двигателем

19(10)

ECU2

Красный

Блок управления двигателем

20(20)

ECU3

Желтый

Блок управления двигателем

21 (15)

INJ

Синий

Топливные форсунки, система кондиционирования

22(10)

SNSR2

Красный

Датчики

23(15)

HORN

Синий

Звуковой сигнал

24(50)

B+2

Красный

Электронный блок управления электрооборудованием салона

25(40)

IGN2

Зеленый

Стартер, выключатель (замок) зажигания

26(30)

IGN1

Розовый

Выключатель (замок) зажигания

27 (30)

ECU

Розовый

Главное реле

28 (10)

ABS

Красный

Система курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости

29(10)

ECU2

Красный

Система зажигания

30(10)

B/UP

Красный

Выключатель лампы света заднего хода

31 (10)

H/LPLDRH

Красный

Ближний свет правой передней фары

32(10)

H/LP LO LH

Красный

Ближний свет левой передней фары

33(20)

H/LPHI

Желтый

Дальний свет фар

34(10)

SNSR1

Красный

Датчики

R1

C/FAN2

«

Реле алектровенталятора системы охлаждения (малая скорость вращения)

R2

C/FAN 1

Реле электровентилятора системы охлаждения (высокая скорость вращения)

R3

START

Реле стартера

R4

F/PUMP

Реле топливного насоса

R5

A/CON

Реле кондиционера

RS

H/LP LO

Реле ближнего света фар

R7

HORN

Реле звукового сигнала

R8

H/LPHI

Реле дальнего света фар

R9

FOG LP

Реле заднего противотуманного фонаря

R10

WIPER

Реле стеклоочистителя

R11

MAIN

Главное реле

Расположение реле под капотом автомобиля с дизельным двигателем

1 — реле 2 конденсора; 2 — реле 1 конденсора; 3 — реле стартера; 4 — реле топливного насоса; 5 — реле системы кондиционирования воздуха; б — реле ближнего света фар; 7 — реле звукового сигнала; 8 — реле дальнего света фар; 9 — реле противотуманных фар; 10 реле стеклоочистителя; 11 — главное реле; 12 — реле обогревателя топливного фильтра; 13 — реле #3 обогревателя PTC; 14 — реле #2 обогревателя PTC; 15 — реле # 1 обогревателя PTC; 16 — реле свечей накаливания

Вывод

На Kia Ceed имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.

Таблицы расшифровок блоков предохранителей KIA Ceed. Киа сид предохранитель прикуривателя

ГлавнаяПрикуривательКиа сид предохранитель прикуривателя

Маркировка Номинальный ток, A Назначение предохранителя KIA Ceed/КИА Сид

Основной блок предохранителей расположенных в салоне
1 START 10 Реле стартера
2 A/CON SW 10

Кондиционер

3 HTD MIRR 10 Обогрев наружных зеркал заднего вида
4 SEAT HTR 15 Обогрев сидений
5 A/CON 10

Кондиционер

6 HEAD LAMP 10 Фара
7 FR WIPER 25 Стеклоочиститель — перед
8 RR WIPER 15

Стеклоочиститель — зад

9 DRL OFF 10

Выключатель ближнего света фар в дневное время суток

10 RR FOG 10

Задние противотуманные фонари

11 P/WDW (LH) 25

Электростеклоподъемники — левая сторона

12 CLOCK 10 Часы
13 C/LIGHTER 15 Прикуриватель
14 DR LOCK 20 ЭлектролюкБлок управления зажиганием — реле
15 DEICER 20 Обогреватель лобового стекла — реле
16 STOP 15 Стоп-сигналы — выключательБлокировка рычага АКПП
17 ROOM LP 15 Освещение салона
18 AUDIO 15 СтереосистемаМаршрутный компьютер
19 T/LID 15 Дверь багажного отделения
20 SAFETY/WDW RH 25 Блокировка электростеклоподъемников — правая сторона
21 SAFETY P/WDW LH 25 Блокировка электростеклоподъемников — левая сторона
22 P/WDW(RH) 25 Электростеклоподъемники — правая сторона
23 P/OUTLET 15 Розетка 12В передняя
24 T/SIG 10 Блок переключателей
25 A/BAG IND 10 Подушка (-и) безопасности — контрольная лампа
26 CLUSTER 10 Панель приборов
27 A/BAG 15 Подушка (-и) безопасности
28 SPARE 15 Резерв
29 RR P/OUTLET 15 Розетка 12В задняя
30 TAIL RH 10 Габаритный фонарь — задний правый
31 TAIL LH 10 Габаритный фонарь — задний левый
Блок предохранителей в подкапотном пространстве
1 ALT 125/150-дизель Генератор
2 MDPS 80 Система контроля давления в шинах — блок управления
3 ABS 2 20 ABS, ESP — блок управления
4 ABS 1 40 ABS, ESP — блок управления
5 B+ 1 50 На панель В+ (Блок предохранителей салон)
6

RR HTD

40

Обогрев наружных зеркал заднего вида

7 BLOWER 40

Вентилятор отопителя

8 C/FAN 40 Вентилятор кондиционера
9 B+ 2 50 На панель В+ (Блок предохранителей салон)
10 IGN 2 40 Замок зажигания, реле стартера
11 IGN 1 30 Замок зажигания
12 ECU 30 Модуль управления двигателем
13 H/LP WASHER 20 Омыватели фар
14 SPARE. 1 20 Резерв
15 FR FOG 15 Противотуманные фары передние — реле
16 A/CON 10 Кондиционер — реле
17 HAZARD 15 Аварийно-световая сигнализация
18 SPARE Резерв
19 SPARE 20 Резерв
20 F/PUMP 15 Реле топливного насоса
21 SPARE 20 Резерв
22 ECO.1 10 Модуль управления двигателем
23 ECU.3 10 Модуль управления двигателем
24 ECU.4 20 Модуль управления двигателем
25 INJ 15 Реле кондиционера воздухаФорсунки
26 SNSR.2 10 Датчики: расход воздуха, генератор импульсов, топливного фильтра, датчик скорости. Выключатель стоп-сигналов. Блоки ЕСМ и РСМ.
27 HORN 15 Реле звукового сигнала
28 ABS 10 АБС
29 ECU.2 10 КондиционерКатушка зажигания
30 B/UP 10 Фонарь заднего хода
31 H/LP LO-RH 10 Ближний свет — правая фара, корректор фары
32 H/LP LO-LH 10 Ближний свет — левая фара, корректор фары
33 H/LP HI (I-II) 20 Дальний свет — реле фар
34 SNSR.1 10 Датчики: кислорода, положения распредвала и коленвала. Модуль иммобилайзера.
Дополнительный блок в моторном отсеке — дизельный мотор
1 GLOW PLUG 80 Свечи накаливания
2 PTC HEATER 1 50 Термостат — нагреватель РТС датчик №1
3 PTC HEATER 2 50 Термостат — нагреватель РТС датчик №2
5 PTC HEATER 3 50 Термостат — нагреватель РТС датчик №3
6 FUEL FILTER HEATER 30 Обогреватель топливного фильтра

www. avtocar.su

Номер

предохранителя/ реле (сила тока, А)

Наименование

предохранителя/

реле

Цвет

предохра­

нителя

Назначение

предохранителя/реле

1(30)

P/SEAT DRV

Зеленый

Электропривод сиденья водителя

2(25)

H/LP WASHER

Серый

Омыватель фар

3(25)

P/WDWRH

Серый

Электростеклоподъемники (правая сторона)

4(10)

T/GATE OPEN

Красный

Электропривод замка двери задка

5(25)

P/WDWLH

Серый

Электростеклоподъемники (левая сторона)

6(20)

DR LOCK

Желтый

Центральный замок

7(20)

SPARE

Желтый

Не используется

8(20)

POWER OUTLET 2

Желтый

Предохранитель прикуривателя kia ceed, задняя электрическая розетка

9(20)

P/SEAT ASS

Желтый

Электропривод сиденья водителя

10(15)

RR WIPER

Синий

Стеклоочиститель окна двери задка

11(7,5)

MODULE 3

Бордовый

Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации

12(15)

S/HEATER FRT

Синий

Обогрев передних сидений

13(10)

ACC

Красный

Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал

14 (7,5)

A/CON

Бордовый

Кондиционер

15(7,5)

IG2

Синий

Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического за­темнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений

16(10)

HTD MIRR

Красный

Обогрев наружных зеркал, кондиционер

17(7,5)

INTERIOR LAMP

Бордовый

Освещение салона

18(7,5)

PDM2

Бордовый

Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя

19(7,5)

B/HORN

Бордовый

Противоугонная сигнализация

20 (20)

SUNROOF

Желтый

Электропривод люка в крыше

21 (10)

MODULE 2

Красный

Электропривод стояночного тормоза, электрокорректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений

22(15) HTDSTRG

Синий

Обогрев рулевого колеса

23 (20) IG1

Желтый

Блок предохранителей и реле в моторном отсеке

24 (25)

WIPER

Серый

Стеклоочиститель ветрового окна, датчик дождя

25 (7,5)

MEMORY 2

Бордовый

Иммобилизатор

26 (7,5)

MEMORY 1

Бордовый

Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электрооборудованием кузова (ВСМ)

27(10)

BRAKE SWITCH

Красный

Система доступа в автомобиль без ключа, стоп-сигналы

28 (7,5)

CLUSTER

Бордовый

Комбинация приборов, часы

29 (7,5)

POWER STEERING

Бордовый

Электроусилитель рулевого управления

30 (7,5)

SPARE

Бордовый

Не используется

31 (7,5)

START

Бордовый

Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП

32(15)

MULTI MEDIA

Синий

Аудиосистема, часы

33(10)

SPARE

Красный

Не используется

34(25)

PDM 1

Серый

Система доступа в автомобиль без ключа

35(15)

P/OUTLET 1

Синий

Передняя электрическая розетка

36 (7,5)

A/BAG IND

Бордовый

Комбинация приборов

37(10)

MODULE 1

Красный

Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения

38(15)

A/BAG

Синий

Система пассивной безопасности SRS

avtoblokrele. ru

В Киа Сид два блока реле и предохранителей, один под капотом, второй в салоне.

Расшифровка

Номер предохранителя (сила тока, А) Наименование предохранителя/ реле Цвет Назначение

1(10)

START

Красный

Реле стартера

2(10)

A/CONSW

Красный

Блок управления кондиционером

3(10)

HTD MIRR

Красный

Систем обогрева наружных зеркал заднего вида

4(16)

SEAT HTR

Синий

Обогрев сидений

5(10)

A/CON

Красный

Кондиционер

6(10)

HEADLAMP

Красный

Лампы дальнего света

7(25)

FR WIPER

Серый

Стеклоочиститель ветрового окна

8(15)

RR WIPER

Синий

Стеклоочиститель двери задка

9(15)

DRL OFF

Синий

Выключение ближнего света фар в дневное время суток

10(10)

RR FOG

Красный

Задние противотуманные фонари

11(25)

P/WDW LH

Серый

Блок управления стеклоподъемниками

12(10)

CLOCK

Красный

Часы

13(15)

C/UGHTER

Синий

Предохранитель прикуривателя киа сид

14(20)

DR LOCK

Желтый

Люк, реле блока управлением зажигания

15(15)

DEICER

Синий

Реле обогревателя ветрового стекла

16(15)

STOP

Синий

Стоп-сигналы

17(15)

ROOM LP

Синий

Освещение салона

18(15)

AUDIO

Синий

Аудиосистема, маршрутный компьютер

19(15)

T/UD

Синий

Дверь задка

20 (25)

SAFETY P/WDW RH

Серый

Блокировка электрических стеклоподъемников (правая сторона)

21 (25)

SAFETY P/WDW LH

Серый

Блокировка электрических стеклоподъемников (левая сторона)

22(25)

P/WDW

Серый

Электрические стеклоподъемники

23 (15)

Р/OUTLET

Синий

Розетка электрического питания

24(10)

T/SIG

Красный

Блок переключателей

25(10)

A/BAG IMD

Красный

Контрольная лампа подушки безопасности

26(10)

CLUSTER

Красный

Панель приборов

27(15)

A/BAG

Синий

Подушка безопасности

28(15)

SPEARE

Синий

Резерв

29(15)

RR. P/OUTLET

Синий

Передняя розетка электрического питания

30(10)

TAIL RH

Красный

Задний правый габаритный фонарь

31 (10)

TAIL LH

Красный

Задний левый габаритный фонарь

1 — реле заднего освеще­ния, реле стеклоподъемников, реле отопителя, реле двери багажного отделения: 2 — реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM
Предохранители под капотом
Номер предохранителя (сила тока, А) Наименование Цвет Защищаемая цепь

1 (20)

AES2

Синий

Система курсовой устойчивости ESP и антиблокировочкая система тормозов ABS

2(40)

ABS1

Зеленый

Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS

3(50)

В+1

Красный

Электронный блок управления электрооборудованием салона

4(40)

RRHTD

Зеленый

Обогрев зеркал заднего вида

5(40)

BLOWER

Зеленый

Электровентилятор

6(40)

C/FAN

Зеленый

Электровентилятор системы кондиционирования

7(20)

H/IP WASHER

Желтый

Омыватель передних фар

8(20)

SPARE

Желтый

Резерв

9(125)

ALTERNATOR

Генератор

10(80)

MDPS

Электроусилиталь рулевого управления

11(15)

FR FOG

Синий

Передние противотуманные фары

12(10)

A/CON

Красный

Кондиционер

13(15)

HAZARD

Синий

Аварийная сигнализация

14(10)

SPARE

Красный

Резерв

15(20)

SPARE

Желтый

Резерв

16(15)

F/PUMP

Синий

Топливный насос

17(15)

SPARE

Красный

Резерв

18(10)

ECU1

Красный

Блок управления двигателем

19(10)

ECU2

Красный

Блок управления двигателем

20(20)

ECU3

Желтый

Блок управления двигателем

21 (15)

INJ

Синий

Топливные форсунки, система кондиционирования

22(10)

SNSR2

Красный

Датчики

23(15)

HORN

Синий

Звуковой сигнал

24(50)

B+2

Красный

Электронный блок управления электрооборудованием салона

25(40)

IGN2

Зеленый

Стартер, выключатель (замок) зажигания

26(30)

IGN1

Розовый

Выключатель (замок) зажигания

27 (30)

ECU

Розовый

Главное реле

28 (10)

ABS

Красный

Система курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости

29(10)

ECU2

Красный

Система зажигания

30(10)

B/UP

Красный

Выключатель лампы света заднего хода

31 (10)

H/LPLDRH

Красный

Ближний свет правой передней фары

32(10)

H/LP LO LH

Красный

Ближний свет левой передней фары

33(20)

H/LPHI

Желтый

Дальний свет фар

34(10)

SNSR1

Красный

Датчики

R1

C/FAN2

Реле алектровенталятора системы охлаждения (малая скорость вращения)

R2

C/FAN 1

Реле электровентилятора системы охлаждения (высокая скорость вращения)

R3

START

Реле стартера

R4

F/PUMP

Реле топливного насоса

R5

A/CON

Реле кондиционера

RS

H/LP LO

Реле ближнего света фар

R7

HORN

Реле звукового сигнала

R8

H/LPHI

Реле дальнего света фар

R9

FOG LP

Реле заднего противотуманного фонаря

R10

WIPER

Реле стеклоочистителя

R11

MAIN

Главное реле

1 — реле 2 конденсора; 2 — реле 1 конденсора; 3 — реле стартера; 4 — реле топливного насоса; 5 — реле системы кондиционирования воздуха; б — реле ближнего света фар; 7 — реле звукового сигнала; 8 — реле дальнего света фар; 9 — реле противотуманных фар; 10 реле стеклоочистителя; 11 — главное реле; 12 — реле обогревателя топливного фильтра; 13 — реле #3 обогревателя PTC; 14 — реле #2 обогревателя PTC; 15 — реле # 1 обогревателя PTC; 16 — реле свечей накаливания

www. avis-motors.ru

12.09.2017

|

Рассмотрены бензиновые и дизельные автомобили Kia Ceed 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска

Где находится блок предохранителей и релеБольшинство предохранителей установлены в блоке, который расположен в салоне, в левом торце панели приборов.

Расшифровка:

Номер

предохранителя (сила тока, А)

Наименование

предохранителя/

реле

ЦветНазначение
1(10)STARTКрасныйРеле стартера
2(10)A/CONSWКрасныйБлок управления кондиционером
3(10)HTD MIRRКрасныйСистем обогрева наружных зеркал заднего вида
4(16)SEAT HTRСинийОбогрев сидений
5(10)A/CONКрасныйКондиционер
6(10)HEADLAMPКрасныйЛампы дальнего света
7(25)FR WIPERСерыйСтеклоочиститель ветрового окна
8(15)RR WIPERСинийСтеклоочиститель двери задка
9(15)DRL OFFСинийВыключение ближнего света фар в дневное время суток
10(10)RR FOGКрасныйЗадние противотуманные фонари
11(25)P/WDW LHСерыйБлок управления стеклоподъемниками
12(10)CLOCKКрасныйЧасы
13(15)C/UGHTERСинийПредохранитель прикуривателя
14(20)DR LOCKЖелтыйЛюк, реле блока управлением зажигания
15(15)DEICERСинийРеле обогревателя ветрового стекла
16(15)STOPСинийСтоп-сигналы
17(15)ROOM LPСинийОсвещение салона
18(15)AUDIOСинийАудиосистема, маршрутный компьютер
19(15)T/UDСинийДверь задка
20 (25)SAFETY P/WDW RHСерыйБлокировка электрических стеклоподъемников (правая сторона)
21 (25)SAFETY P/WDW LHСерыйБлокировка электрических стеклоподъемников (левая сторона)
22(25)P/WDWСерыйЭлектрические стеклоподъемники
23 (15)Р/OUTLETСинийРозетка электрического питания
24(10)T/SIGКрасныйБлок переключателей
25(10)A/BAG IMDКрасныйКонтрольная лампа подушки безопасности
26(10)CLUSTERКрасныйПанель приборов
27(15)A/BAGСинийПодушка безопасности
28(15)SPEAREСинийРезерв
29(15)RR. P/OUTLETСинийПередняя розетка электрического питания
30(10)TAIL RHКрасныйЗадний правый габаритный фонарь
31 (10)TAIL LHКрасныйЗадний левый габаритный фонарь

Расположение реле в салоне

Расшифровка:

1 — реле заднего освеще­ния, реле стеклоподъемников, реле отопителя, реле двери багажного отделения2 — реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM

Блок предохранителей и реле под капотом автомобиляРасположение монтажного блока (бензиновый двигатель) — на рисунке цифра 8

Для доступа к предохранителям и реле отожмите фиксатор и снимите крышку.На внутреннюю сторону крышки нанесена схема расположения предохранителей и реле, там же расположен пинцет для извлечения плавких предохранителей.

Расшифровка:

Номер

предохранителя (сила тока, А)

НаименованиеЦветЗащищаемая цепь
1 (20)AES2СинийСистема курсовой устойчивости ESP и антиблокировочкая система тормозов ABS
2(40)ABS1ЗеленыйСистема курсовой устойчивости ESP и антиблокировочная система тормозов ABS
3(50)В+1КрасныйЭлектронный блок управления электрооборудованием салона
4(40)RRHTDЗеленыйОбогрев зеркал заднего вида
5(40)BLOWERЗеленыйЭлектровентилятор
6(40)C/FANЗеленыйЭлектровентилятор системы кондиционирования
7(20)H/IP WASHERЖелтыйОмыватель передних фар
8(20)SPAREЖелтыйРезерв
9(125)ALTERNATORГенератор
10(80)MDPSЭлектроусилиталь рулевого управления
11(15)FR FOGСинийПередние противотуманные фары
12(10)A/CONКрасныйКондиционер
13(15)HAZARDСинийАварийная сигнализация
14(10)SPAREКрасныйРезерв
15(20)SPAREЖелтыйРезерв
16(15)F/PUMPСинийТопливный насос
17(15)SPAREКрасныйРезерв
18(10)ECU1КрасныйБлок управления двигателем
19(10)ECU2КрасныйБлок управления двигателем
20(20)ECU3ЖелтыйБлок управления двигателем
21 (15)INJСинийТопливные форсунки, система кондиционирования
22(10)SNSR2КрасныйДатчики
23(15)HORNСинийЗвуковой сигнал
24(50)B+2КрасныйЭлектронный блок управления электрооборудованием салона
25(40)IGN2ЗеленыйСтартер, выключатель (замок) зажигания
26(30)IGN1РозовыйВыключатель (замок) зажигания
27 (30)ECUРозовыйГлавное реле
28 (10)ABSКрасныйСистема курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости
29(10)ECU2КрасныйСистема зажигания
30(10)B/UPКрасныйВыключатель лампы света заднего хода
31 (10)H/LPLDRHКрасныйБлижний свет правой передней фары
32(10)H/LP LO LHКрасныйБлижний свет левой передней фары
33(20)H/LPHIЖелтыйДальний свет фар
34(10)SNSR1КрасныйДатчики
R1C/FAN2Реле алектровенталятора системы охлаждения (малая скорость вращения)
R2C/FAN 1Реле электровентилятора системы охлаждения (высокая скорость вращения)
R3STARTРеле стартера
R4F/PUMPРеле топливного насоса
R5A/CONРеле кондиционера
RSH/LP LOРеле ближнего света фар
R7HORNРеле звукового сигнала
R8H/LPHIРеле дальнего света фар
R9FOG LPРеле заднего противотуманного фонаря
R10WIPERРеле стеклоочистителя
R11MAINГлавное реле

Расположение реле под капотом автомобиля с дизельным двигателем

Расшифровка:

1 — реле 2 конденсора;2 — реле 1 конденсора;3 — реле стартера;4 — реле топливного насоса;5 — реле системы кондиционирования воздуха;б — реле ближнего света фар;7 — реле звукового сигнала;8 — реле дальнего света фар;9 — реле противотуманных фар;10 — реле стеклоочистителя;11 — главное реле;12 — реле обогревателя топливного фильтра;13 — реле #3 обогревателя PTC;14 — реле #2 обогревателя PTC;15 — реле # 1 обогревателя PTC;16 — реле свечей накаливания

base-ex. com

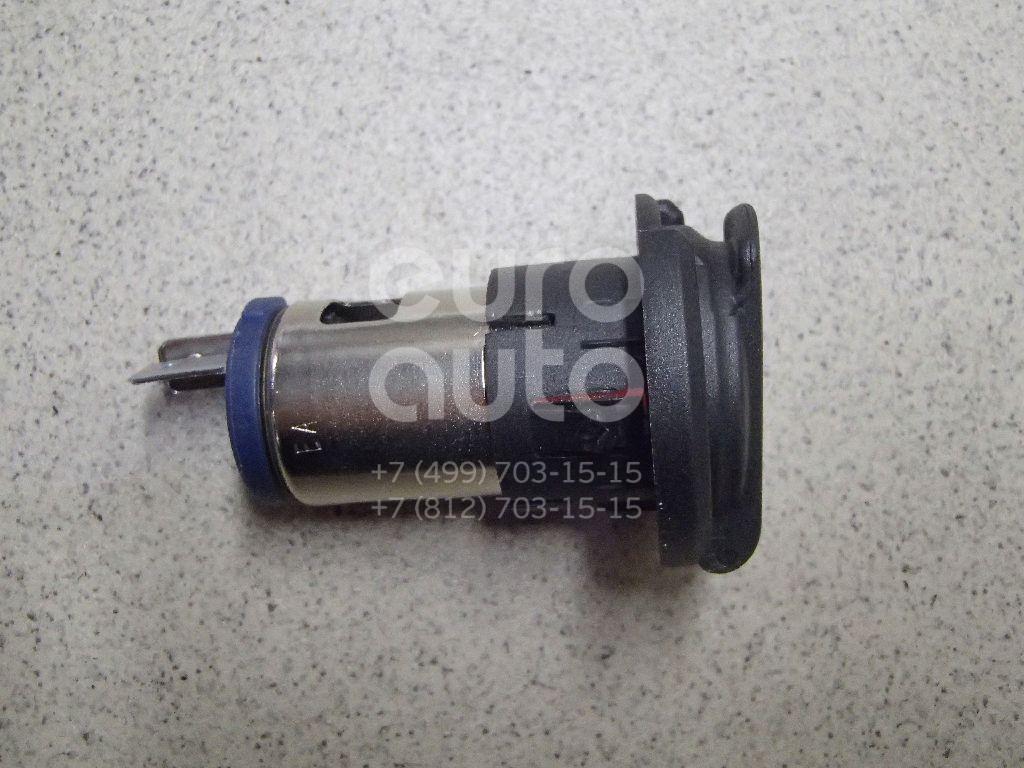

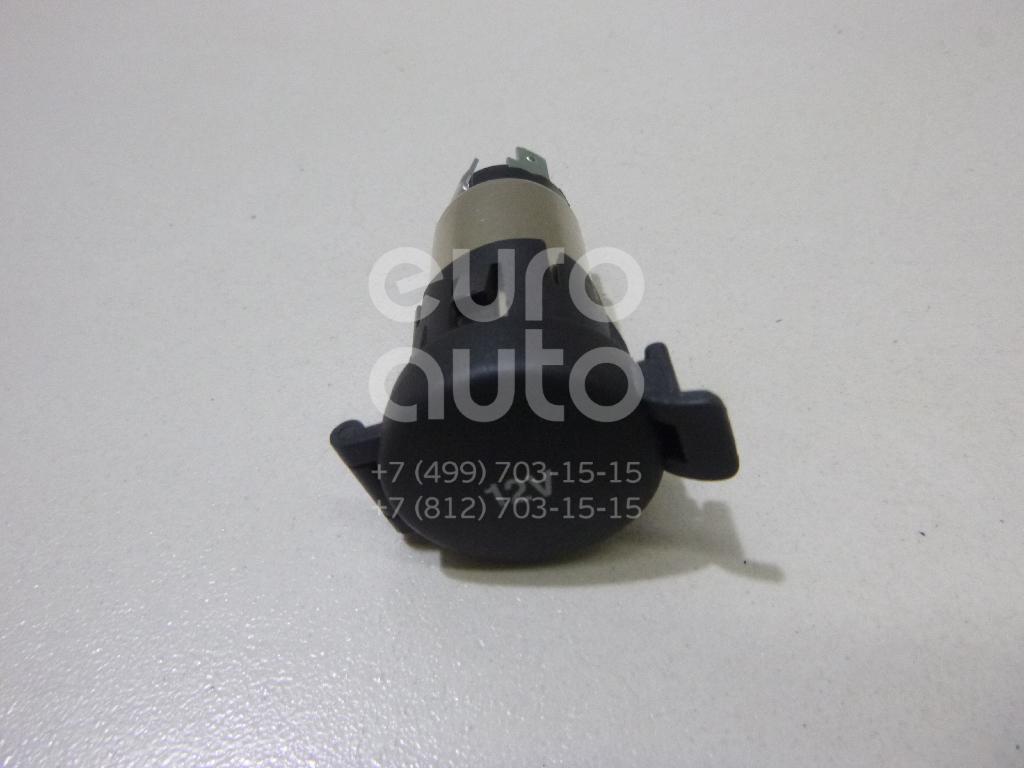

Совсем не обязательно быть заядлым курильщиком, чтобы пользоваться прикуривателем на Киа Сид. Гнездо этого устройства используют для других целей, например, для подключения зарядных устройств, блоков питания, других устройств, которым нужно питание от бортовой сети. Иногда неправильное использование этого прибора приводит к отказу. В большинстве случаев устранить такую проблему самостоятельно может практически любому владельцу этой модели автомобиля.

Что приводит к отказу

Чаще всего к сбоям в работе прикуривателя, его гнезда, приводит использование электрических приборов, которые потребляют ток больше, чем может обеспечить предохранитель его цепи. Это в первую очередь автомобильные компрессоры. Их лучше всего подключать непосредственно к аккумуляторной батарее. Также проблему могут создать штекерные устройства подключаемых приборов. Если они изготовлены без соблюдения размеров контактных устройств, их подключение может создать короткое замыкание в цепи прикуривателя.

Где искать причину отказа

Как правило, при обнаружении проблемы, проверяют исправность предохранителя. Он находится в салонном монтажном блоке под номером 13. Номинальная сила тока этой цепи 15 Ампер. Следует отметить, что для машин различных годов выпуска номер предохранителя и его номинальный ток могут отличаться от указанного в этой статье. Проверить его можно автомобильным тестером или мультиметром. Нестандартный штекер может сильно выгнуть боковые токоподводящие контакты. Их можно выставить на своё место, обязательно при отключенном зажигании.

Заодно следует проверить подачу напряжения бортовой сети на ножках предохранителя. Если оно отсутствует, проверьте проводку и разъёмы подключения к монтажному блоку. Если в монтажном блоке проблем не обнаружено, проверяют гнездо прикуривателя. Один щуп измерительного прибора соединяют с массой машины, вторым аккуратно прикасаются к центральному контакту прикуривателя. Если питание отсутствует, проверке подвергают гнездо этого прибора. Для этого придётся извлечь его из передней панели. Отмечены случаи, когда причиной отказа становился окисленный контакт в разъёме. На самом разъёме устанавливают проволочную перемычку, которая служит своеобразной защитой и сгорает быстрее предохранителя.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

helping-auto.ru

Плавкие предохранители в модели Киа Сид традиционно предназначены для защиты электрической системы авто. При замыкании или перегрузке электроузлов одно из этих устройств может перегореть. Поэтому расположение предохранителей должен знать каждый владелец KiaCeed, чтобы при необходимости произвести самостоятельную замену.

Корейский производитель оборудовал этот автомобиль двумя, а в некоторых модификациях и тремя наборами защитных устройств. Один блок предохранителей Киа Сид находится в моторном отсеке, а если быть точнее, то за аккумулятором. Второй расположен под панелью (с левой стороны от руля). Существует 2 типа предохранителей:

  • Лепестковые плавкие – для слабых токов.
  • Патронные плавкие – для сильных токов.

При замене одного из элементов блока необходимо использовать пинцет, прилагаемый производителем. Находится он в блоке плавких вставок, который расположен под капотом. Заменять автоматические выключатели можно только на аналоги того же номинала.

Блок предохранителей моторного отсека

Кроме плавких вставок в блоке находятся реле, которые отвечают за корректное включение и отключение электроприборов. Чтобы добраться до нужного элемента в наборе, достаточно отщелкнуть фиксаторы крышки. Затем найти неисправный автоматический выключатель, после чего извлечь его. Ни в коем случае не разрешается ставить защитное устройство большего номинала, так как это может привести к загоранию автомобиля.

Блок предохранителей в салоне

В данном блоке находятся только плавкие вставки. Большая часть из них отвечает за электрические узлы салона: прикуриватель, сигнал, кондиционер, лампу подсветки и т. д. Чтобы извлечь и заменить, к примеру, предохранитель света в салоне Киа Сид, необходимо открыть водительскую дверь, затем снять пластиковую крышку и достать нужный элемент.

Найти нужный автоматический выключатель вам поможет таблица расположения этих элементов, составленная производителем.

www.bibi.pro

10. Замена предохранителей

Предохранители

Для защиты электрической системы автомобиля от выхода из строя в результате электрической перегрузки используются плавкие предохранители.

Данный автомобиль имеет две (или три) панели предохранителей. Одна располагается под панелью со стороны водителя, остальные — в отсеке двигателя возле аккумуляторной батареи. Если в вашем автомобиле не работают какие-либо осветительные приборы, дополнительное электрооборудование или элементы управления, проверьте плавкий предохранитель соответствующей цепи. Если предохранитель перегорел, проводник внутри него будет расплавленным. Если электрическая система не работает, в первую очередь проверьте панель предохранителей, установленную со стороны водителя. Для замены сгоревшего плавкого предохранителя всегда используйте предохранитель того же номинала. Если после выполнения замены предохранитель повторно перегорел, это указывает на наличие неисправности элементов электрической системы. Прекратите использование соответствующей системы автомобиля и проконсультируйтесь с официальным дилером компании KIA.

ВНИМАНИЕДля замены плавкого предохранителя всегда используйте предохранитель того же номинала.Установка предохранителя с большим номинальным током может привести к повреждению и возникновению пожара.Запрещается даже временно устанавливать проволочные перемычки взамен соответствующих предохранителей. Это может привести к повреждению электрической проводки и возникновению пожара.ВНИМАНИЕЗапрещается использовать отвертку или любой другой металлический предмет для извлечения предохранителей, поскольку это может вызвать короткое замыкание и повредить электрическую систему.

Замена предохранителя, установленного на внутренней панели

1. Переведите ключ зажигания и все другие выключатели в положение «Выключено».

2. Откройте крышку панели предохранителей.

3. Вытяните подозрительный предохранитель вертикально вверх. Используйте съемник, имеющийся на крышке панели предохранителей.

4. Проверьте снятый предохранитель. Если он перегорел, замените его на новый.

5. Вставьте новый плавкий предохранитель с тем же номинальным током и убедитесь, что он надежно закреплен в зажимах.

Если зажимы ослаблены, обратитесь к официальному дилеру компании KIA.

ПримечаниеПри отсутствии запасных предохранителей используйте предохранители с тем же номинальным током, установленные в цепях устройств, которые не являются обязательными для работы автомобиля (например, прикуриватель).

Если фары или другие электрические элементы не работают, а плавкие предохранители на панели в салоне автомобиля исправны, проверьте панель плавких предохранителей в отсеке двигателя. Если плавкий предохранитель перегорел, его следует заменить.

Переключатель предохранителей

Всегда держите переключатель предохранителей в положении «ON» («ВКЛ»),

В случае перемещения переключателя в положение «OFF» («ВЫКЛ») возможен сброс настроек таких компонентов, как аудиосистема и цифровые часы, а также неправильное функционирование передатчика (или электронного ключа).

ВНИМАНИЕВсегда держите переключатель предохранителей в положении «ON» («ВКЛ») во время движения.

Замена предохранителя панели предохранителей моторного отсека

1. Выключите зажигание и все другие переключатели.

2. Снимите крышку блока предохранителей, надавив на зажим и подняв его.

3. Проверьте извлеченный предохранитель, замените, если он перегорел. Для снятия и установки предохранителя используйте съемник для предохранителей, который находится на панели предохранителей моторного отсека.

4. Установите новый предохранитель с тем же номиналом и убедитесь, что он плотно сидит в зажимах. В случае неплотного контакта рекомендуем обратиться к официальному дилеру.

ВНИМАНИЕПосле проверки блока предохранителей моторного отсека надежно установите на место крышку блока предохранителей. В противном случае может возникнуть неисправность электрической системы вследствие попадания воды внутрь.

Главный предохранитель

Перегоревший главный предохранитель извлекают следующим образом:

1. Остановите двигатель.

2. Отсоедините отрицательный провод аккумуляторной батареи.

3. Снимите гайки, показанные на рисунке выше.

4. Замените предохранитель на новый с таким же номиналом.

5. Установка проводится в порядке, обратном порядку снятия.

Мультипредохранитель

Перегоревший мультипредохранитель извлекают следующим образом:

3. Извлеките панель предохранителей в правой части моторного отсека.

4. Снимите гайки, показанные на рисунке выше.

5. Замените предохранитель на новый с таким же номиналом.

6. Установка проводится в порядке, обратном порядку снятия.

ПримечаниеВ случае перегорания мультипредохранителя или главного предохранителя рекомендуется обратиться к официальному дилеру Kia.

Описание панели плавких предохранителей и реле

Внутренняя панель предохранителей

Под крышками панели предохранителей и реле имеется этикетка с названиями и характеристиками предохранителей и реле.

ПримечаниеПредохранители, приведенные в этом руководстве, могут быть установлены на вашем автомобиле. Информация действительна на момент выпуска в печать. При проверке панели предохранителей автомобиля сверяйтесь с этикеткой.ПримечаниеНаклейка панели предохранителей/реле может не соответствовать установленным компонентам.

Панель приборов (панель предохранителей со стороны водителя)

Номинал предохранителя (А) Название предохранителя Защищаемый компонент
1 30 P/SEAT DRV (СИДЕНЬЕ ВОДИТЕЛЯ С ЭЛЕКТРОПРИВОДОМ) Четырехпозиционный: переключатель поясничной опоры сиденья водителя.Шестипозиционный: ручной переключатель сиденья водителя, модуль водителя.
2 25 H/LP WASHER (ОМЫВАТЕЛЬ ПЕРЕДНИХ ФАР) Блок реле IGM (реле омывателя фар).
3 25 P/WDW RH (ПРАВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК) Реле правого электрического стеклоподъемника, модуль электрических стеклоподъемников двери водителя/пассажира с защитой от защемления, модуль электрического стеклоподъемника с защитой от защемления двери.
4 10 T/GATE OPEN (ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА) Реле двери задка.
5 25 LH P/WDW LH (ЛЕВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК) Реле левого электрического стеклоподъемника, модуль электрических стеклоподъемников двери водителя/ пассажира с защитой от защемления, модуль электрического стеклоподъемника с защитой от защемления двери.
6 20 DR LOCK (ДВЕРНОЙ ЗАМОК) Реле блокировки/разблокировки двери, реле двойной блокировки
7 20 SPARE (ЗАПАСНОЙ)
8 20 POWER OUTLET 2 (РОЗЕТКА ПИТАНИЯ 2) Прикуриватель, задняя розетка питания.
9 20 P/SEATASS (СИДЕНЬЕ ПАССАЖИРА С ЭЛЕКТРОПРИВОДОМ) Переключатель поясничной опоры сиденья пассажира.
10 15 RR WIPER (ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ) Блок реле IGM (реле стеклоочистителя заднего стекла), электродвигатель стеклоочистителя заднего стекла.
11 7,5 MODULE 3 (МОДУЛЬ 3) Автоматическое включение световых приборов и фотоэлемент, рычаг АКП (блокировка селектора), выключатель аварийной сигнализации.
12 15 S/HEATER FRT (ОБОГРЕВАТЕЛЬ ПЕРЕДНИХ СИДЕНИЙ) Модуль обогревателя сиденья водителя/пассажира.
13 10 АСС Головное устройство А/В и навигации (без ISG), аудиосистема (без ISG), преобразователь постоянного тока (с ISG), часы с цифровой индикацией, блок управления электронного ключа, переключатель управления наружными зеркалами, наружное зеркало.
14 7,5 A/CON (КОНДИЦИОНЕР) Ионизатор воздуха в салоне, блок управления кондиционером, реле вентилятора, реле ПТК.
15 7,5 IG2 Блок реле ICM (реле омывателя фар), датчик дождя, ВСМ, электрохромное зеркало, панорамный люк в крыше, блок управления электронными ключами, модуль обогревателя сиденья пассажира, модуль обогревателя сиденья водителя.
16 10 HTD MIRR (ЗЕРКАЛО С ОБОГРЕВАТЕЛЕМ) Наружное зеркало со стороны водителя/пассажира, ECU, блок управления кондиционером.
17 7,5 INTERIOR LAMP (ПЛАФОН ВНУТРЕННЕГО ОСВЕЩЕНИЯ) Плафон вещевого ящика, плафон багажника, лампа подсветки левая/правая, плафон освещения салона, лампа потолочной консоли.
18 7,5 PDM2 Блок управления электронного ключа, кнопка пуска и остановки.
19 7,5 B/HORN (СИРЕНА ОХРАННОЙ СИГНАЛИЗАЦИИ) Блок реле ICM (реле звуковой охранной сигнализации).
20 20 SUNROOF (ВЕРХНИЙ ЛЮК) Панорамный люк в крыше.
21 10 MODULE 2 (МОДУЛЬ 2) Модуль электрического стояночного тормоза, преобразователь постоянного тока (с ISG), переключатель корректора фар, блок управления кондиционером, задний датчик помощи при парковке, модуль системы помощи при парковке, фара ЛЕВ./ПР., индикатор рычага селектора АКП, переключатель центральной панели, переключатель в надставке панели приборов, модуль обогревателя сиденья пассажира/водителя, модуль IMS водителя.
22 15 HTD STRG (РУЛЕВОЕ КОЛЕСО С ОБОГРЕВОМ) Обогреватель Обогреватель рулевого колеса.
23 20 IG1 Блок предохранителей и реле М/О (ECU4, B/UP LAMP, ABS3,TCU2 FUSE).
24 25 WIPER (СТЕКЛООЧИСТИТЕЛЬ) Реле стеклоочистителя, блок реле ICM (реле датчика дождя), электродвигатель переднего стеклоочистителя
25 7,5 MEMORY2 (ЗУ 2) Модуль иммобилайзера (без электронного ключа)
26 7,5 MEMORY 1 (ЗУ 1) Наружное зеркало со стороны водителя / пассажира (складывание), наружная ручка электронного ключа на двери водителя / пассажира, модуль IMS водителя, переключатель центральной панели, комбинация приборов, модуль контроля давления в шинах, ВСМ, блок управления кондиционером, блок реле ICM (реле складывания/раскладывания наружных зеркал), подсветка замка зажигания и датчик открытия двери, переключатель системы помощи при парковке, соединитель канала передачи данных, зуммер.
27 10 BRAKE SWITCH (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА) Блок управления электронного ключа, выключатель сигнала торможения.
28 7,5 CLUSTER (КОМБИНАЦИЯ ПРИБОРОВ) Приборная панель, часы с цифровой индикацией.
29 7,5 POWER STEERING (УСИЛЕНИЕ РУЛЕВОГО УПРАВЛЕНИЯ) Блок EPS.
30 7,5 SPARE (ЗАПАСНОЙ)
31 7,5 START(ПУСК) Пусковое реле, ECU, переключатель замка зажигания, датчик положения селектора, TCU, блок управления электронными ключами.
32 15 MULTIMEDIA (МУЛЬТИМЕДИА) Головное устройство А/В и навигации (без ISG), аудиосистема (без ISG), преобразователь постоянного тока (с ISG), часы с цифровой индикацией.
33 10 SPARE (ЗАПАСНОЙ)
34 25 PDM 1 Блок управления электронными ключами.
35 15 P/OUTLET 1 (РОЗЕТКА ПИТАНИЯ 1) Передняя розетка питания.
36 7,5 A/BAG IND (ИНДИКАТОР ПОДУШКИ БЕЗОПАСНОСТИ) Приборная панель.
37 10 MODULE 1 (МОДУЛЬ 1) ВСМ, модуль контроля давления в шинах, селектор АКП, аудиосистема, модуль адаптивной системы головного освещения, блок системы предупреждения о выходе за пределы полосы.
38 15 A/BAG (ПОДУШКА БЕЗОПАСНОСТИ) Блок управления SRS.

Панель предохранителей в моторном отсеке

Для бензинового двигателя

ПримечаниеИнформация на наклейке панели предохранителей/реле может не соответствовать установленным компонентам.

Для дизельного двигателя

Основная панель предохранителей в моторном отсеке (для бензинового двигателя)

Номинал Номинал предохранителя (А) Название предохранителя Защищаемый компонент
Мультипредохранитель 80 POWER STEERING (Усиление рулевого управления) Блок EPS.
60 В+1 Внутренняя панель с плавкими предохранителями, IPS1 (левая фара дальнего света, левая фара ближнего света, передний левый указатель поворота, левый габаритный огонь), IPS2 (стационарная лампа освещения на поворотах ЛЕВ./ПР, дневные ходовые огни ЛЕВ./ПР.)
40 ABS1 (АБС1) Блок управления ESC, блок управления ABS.
40 ABS2 (АБС2) Блок управления ESC, блок управления ABS, многофункциональный диагностический разъем.
40 IG2 Без электронного ключа: выключатель зажигания, РЕЛЕ СТАРТЕРА.С электронным ключом: РЕЛЕ IG2, РЕЛЕ СТАРТЕРА.
60 РТС (ПТК) Реле ПТК.
60 В+2 Внутренняя панель с плавкими предохранителями, IPS 3 (правая фара дальнего света, правая фара ближнего света, передний правый указатель поворота, правый габаритный огонь), IPS 4 (противотуманная фара ЛЕВ. /ПР., задний указатель поворота ЛЕВ./ПР.), IPS 5 (противотуманный фонарь, внутренний задний габаритный огонь).
40 RR HTD (ЗАДНИЙ ОБОГРЕВАТЕЛЬ) Реле заднего обогревателя, задний обогреватель.
40 IG1 Без электронного ключа: выключатель зажигания.С электронным ключом: реле IG1, реле АСС, внутренняя панель с плавкими предохранителями (предохранители№№8/13/21/23/28/29/35/36/37/38)
Предохранитель 40 DCT2 TCU (DCT).
30 ЕРВ1 Модуль электрического стояночного тормоза.
30 ЕРВ2 Модуль электрического стояночного тормоза.
40 C/FAN (ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ) Реле вентилятора охлаждения (низкая скорость), реле вентилятора охлаждения (высокая скорость).
15 DEICER (АНТИОБЛЕДЕНИТЕЛЬ) Блок реле ICM (реле обогревателя ветрового стекла).
15 STOP LAMP (СТОП-СИГНАЛ) Электронное реле сигнала торможения, реле НАС.
20 TCU1 (БУТ1) TCU.
40 DCT1 TCU (DCT).
40 EMS Блок EMS (предохранители №№ 1/2/3/4/5/6/7/8/9).
50 В+3 Внутренняя панель с плавкими предохранителями (УЗО, предохранители №№ 6/19/20/17/32/26/25).
50 BLOWER (ВЕНТИЛЯТОР) Реле вентилятора.
10 A/CON (КОНДИЦИОНЕР) Блок управления кондиционером.
10 WIPER FRT (ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА) ECU, датчик дождя.
10 B/UP LP (ФОНАРЬ ЗАДНЕГО ХОДА МКП: выключатель задней фары,АКП: переключатель диапазонов АКП, TCU.
15 ECU4 (ЭБУ4) Блок управления электронного ключа, модуль иммобилайзера, ECU.
10 ABS3 (АБСЗ) Блок управления ESC, блок управления ABS, датчик рыскания, НАС, реле ESS.
15 TCU2 (БУТ2) Датчик положения селектора, TCU, выключатель сигнала торможения.
Номинал предохранителя (А) Название предохранителя Наименование реле
15 F/PUMP (ТОПЛИВНЫЙ НАСОС) РЕЛЕ ТОПЛИВНОГО НАСОСА
15 ECU3 (ЭБУЗ) ECU
15 HORN (ЗВУКОВОЙ СИГНАЛ) Реле включения звукового сигнала
10 INJECTOR (ФОРСУНКА) Реле топливного насоса
10 ECU2 (ЭБУ2) ECU
20 IGN COIL (КАТУШКА ЗАЖИГАНИЯ) Катушка зажигания № 1/2/3/4, конденсатор
10 ECU9 (ЭБУ9) Блок реле и предохранителей М/О (РЕЛЕ 1), гидравлический клапан управления №№ 1/2
20 ECU1 (ЭБУ1) ECU
10 ECU8 (ЭБУ8) Датчик кислорода (верхний/нижний), электромагнитный клапан системы впуска с изменяемой геометрией, электромагнитный клапан управления продувкой адсорбера.

Основная панель предохранителей в моторном отсеке (для дизельного двигателя)

Номинал Номинал предохранителя (А) Название предохранителя Защищаемый компонент
Мультипредохранитель 80 POWER STEERING (Усиление рулевого управления) Блок EPS.
60 В+1 Внутренняя панель с плавкими предохранителями, IPS1 (левая фара дальнего света, левая фара ближнего света, передний левый указатель поворота, левый габаритный огонь), IPS2 (стационарная лампа освещения на поворотах ЛЕВ./ПР., дневные ходовые огни ЛЕВ./ПР.)
40 ABS1 (АБС1) Блок управления ESC, блок управления ABS.
40 ABS2 (АБС2) Блок управления ESC, блок управления ABS, многофункциональный диагностический разъем.
40 IG2 Без электронного ключа: выключатель зажигания, РЕЛЕ СТАРТЕРА. С электронным ключом: РЕЛЕ IG2, РЕЛЕ СТАРТЕРА.
60 В+2 Питание В+
Предохранитель 40 RR HTD (ЗАДНИЙ ОБОГРЕВАТЕЛЬ) Реле заднего обогревателя, задний обогреватель.
40 IG1 Без электронного ключа: выключатель зажигания.С электронным ключом: РЕЛЕ IG1 RELAY, РЕЛЕ ACC. Внутренняя панель с плавкими предохранителями (предохранители №№ 38/36/21/37/ 23/29/2В, предохранители №№ 13/В/35).
30 ЕРВ1 Модуль электрического стояночного тормоза.
30 ЕРВ2 Модуль электрического стояночного тормоза.
40 C/FAN (ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ) Реле вентилятора охлаждения (низкая скорость), реле вентилятора охлаждения (высокая скорость).
15 DEICER (АНТИОБЛЕДЕНИТЕЛЬ) Блок реле ICM (реле обогревателя ветрового стекла).
15 STOP LAMP (СТОП-СИГНАЛ) Электронное реле сигнала торможения, реле НАС.
20 TCU1 (БУТ1) TCU.
40 DCT1 TCU (DCT).
30 ЕРВ1 Модуль электрического стояночного тормоза.
30 ЕРВ2 Модуль электрического стояночного тормоза.
50 C/FAN (ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ) Реле вентилятора охлаждения (низкая скорость), реле вентилятора охлаждения (высокая скорость).
15 DEICER (АНТИОБЛЕДЕНИТЕЛЬ) Блок реле ICM (реле обогревателя ветрового стекла).
15 STOP LAMP (СТОП-СИГНАЛ) Электронное реле сигнала торможения, реле НАС.
20 TCU1 (БУТ1) TCU.
40 FUEL HEATER (ПОДОГРЕВАТЕЛЬ ТОПЛИВА) Реле подогревателя топлива.
40 EMS Блок EMS (предохранители №№ 1/2/3/4/5/6/7/8/9)
50 В+3 Внутренняя панель с плавкими предохранителями (УЗО, предохранители №№ 6/19/20/17/32/26/25).
50 BLOWER (ВЕНТИЛЯТОР) Реле вентилятора.
10 A/CON (КОНДИЦИОНЕР) Блок управления кондиционером.
10 WIPER FRT (ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА) ECU, датчик дождя.
10 B/UP LP (ФОНАРЬ ЗАДНЕГО ХОДА МКП: выключатель задней фары,АКП: переключатель диапазонов АКП, TCU.
15 ECU4 (ЭБУ4) Блок управления электронного ключа, модуль иммобилайзера, ECU.
10 ABS3 (АБСЗ) Блок управления ESC, блок управления ABS, датчик рыскания, НАС, реле ESS.
15 TCU2 (БУТ2) Датчик положения селектора, TCU, выключатель сигнала торможения.
Номинал предохранителя (А) Название предохранителя Наименование реле
15 SPARE (ЗАПАСНОЙ)
15 HORN (ЗВУКОВОЙ СИГНАЛ) Реле включения звукового сигнала.
10 ECU2 (ЭБУ2) ECU.
20 SPARE (ЗАПАСНОЙ)
10 ECU9 (ЭБУ9) Коробка предохранителей и реле в моторном отсеке (реле 1), кислородный датчик (D4FB), выключатель сигнала торможения.
20 ECU1 (ЭБУ1) ECU.
10 ECU8 (ЭБУ8) Датчик кислорода (верхний/нижний), электромагнитный клапан системы впуска с изменяемой геометрией, электромагнитный клапан управления продувкой адсорбера.

Панель предохранителей в моторном отсеке (только для дизельных двигателей)

Описание Номинал предохранителя (А) Защищаемый компонент
80 Реле свечей накаливания
РТС 1 50 Реле ПТК 1
РТС 2 50 Реле ПТК 2
РТС 3 50 Реле ПТК 3

8

monolith. in.ua

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для автомобилей киа сид с 2012 года выпуска. Киа сид 2013 предохранитель прикуривателя

ГлавнаяПрикуривательКиа сид 2013 предохранитель прикуривателя

Предохранители и реле Киа Сид 2012

Рассмотрены автомобили Kia Ceed 2012, 2013, 2014, 2015 года выпуска.

Расположение блока предохранителей в моторном отсеке.

для доступа к предохранителям отожмите два фиксатора и откройте крышку.

Схема расположения предохранителей и реле в блоке.

Назначение.

Номер плавкой перемычки (сила тока, А)

Назначение плавкой перемычки

1(80)

Электроусилитель рулевого управления

2(60)

Монтажный блок в салоне, левая блок-фара, лампы освещения поворота, дневные ходовые огни

3(40)

Антиблокировочная система тормозов ABS, система повышения курсовой устойчивости ESC

4(40)

Антиблокировочная система тормозов ABS, система повышения курсовой устойчивости ESC, диагностический разъем

5(40)

Выключатель зажигания, стартер

6(40)

Не используется

7(60)

Дополнительный обогреватель

8(50)

Монтажный блок в салоне, правая блок-фара, противотуманные фары, задние фонари

Блок предохранителей в салоне киа сид.

Для доступа к предохранителей подденьте и снимите крышку блока.

Назначение предохранителей в блоках может отличаться, всегда смотрите схему расположения, нанесенную на внутреннюю сторону крышки блока.

Схема расположения предохранителей.

Схема,расположения,предохранителей,и,реле,в,монтажных,блоках,,а,также,их,расшифровка,для,автомобилей,киа,сид,с,2012,года,выпуска.

portal-diagnostov.ru

Замена предохранителей в салоне на киа рио.

Проверка предохранителей на авто без их извлечения.

Kia Ceed Перестала заводиться.

Киа Рио Замена предохранителей прикуривателя и разетки

Отключение системы абс на киа сид

Замена предохранителя вентилятора отопителя в монтажном блоке под капотом на KIA — Spectra

KIA Cee’d JD 2013 не работает фара

Не включается вентилятор охлаждения

Как заменить предохранитель прикуривателя

Также смотрите:

  • Свечи для Kia rio 2013
  • Замена свечей зажигания на BMW E36
  • Турбина на дизельную Шкоду Октавия
  • Как снять боковины задних сидений Шкода Октавия
  • Система вентиляции воздуха Mitsubishi heavy industries
  • Масляный фильтр для Фиат линеа
  • Как снять шлейф Ниссан примера р12
  • Код настройки магнитолы в Ford
  • Как снять решетку радиатора на Пежо 3008
  • Амортизатор двери багажника Volvo xc90
  • Колея передних колес КАМАЗ 5320
  • Смотреть видео зил против КАМАЗа
  • Компенсаторы в Мерседесе а 140
  • Силовой обвес Mitsubishi pajero sport
  • Литые диски для Киа сид 2008
Главная » Видео » Как проверить предохранители на Киа сид

ir-avto. ru

Замена предохранителей в салоне на киа рио.

Kia Rio II не работает розетка и прикуриватель — лечим

ПОДКЛЮЧЕНИЕ ВИДЕОРЕГИСТРАТОРА Kia Sportage 3

Киа Рио Замена предохранителей прикуривателя и разетки

KIA Cee’d JD 2013 не работает фара

Меняем предохранитель на розетку и прекуриватель в Солярисе Hyundai Solaris

Сервистный разьем и салонные предохранители Hyundai Solaris(Accent)

Не включается вентилятор охлаждения

ОБУЧЕНИЕ СТЕКЛОПОДЪЕМНИКОВ

Также смотрите:

  • Как поменять передние колодки на Ниссан санни fb14
  • Сливная пробка радиатора Хендай Гетц
  • Ремонт рулевой рейки Хонда одиссей видео
  • Где бензонасос у Ниссан мурано
  • Замена передних дисков на Ниве Шевроле
  • Масло на проводах у Субару
  • Ford fiesta масло на зиму
  • Что означает переключатель на Лексусе рх 300
  • Hyundai getz горит check engine
  • Сажевый фильтр Hyundai grand starex
  • Двигатель Опель зафира 2 0 дизель dti характеристика
  • Подкрылки передние на Форд Фокус 2010
  • Как самому заменить датчики детонации на Лексус рх300
  • Фотоотчет по замене ежа БМВ е39
  • Тест драйв нива 3 двери
Главная » Хиты » Схема предохранителей Киа сид 2013 года

avtosholalc8. ru

Не работает прикуриватель киа сид

Советы для автомобилистов

Совсем не обязательно быть заядлым курильщиком, чтобы пользоваться прикуривателем на Киа Сид. Гнездо этого устройства используют для других целей, например, для подключения зарядных устройств, блоков питания, других устройств, которым нужно питание от бортовой сети. Иногда неправильное использование этого прибора приводит к отказу. В большинстве случаев устранить такую проблему самостоятельно может практически любому владельцу этой модели автомобиля.

Что приводит к отказу

Чаще всего к сбоям в работе прикуривателя, его гнезда, приводит использование электрических приборов, которые потребляют ток больше, чем может обеспечить предохранитель его цепи. Это в первую очередь автомобильные компрессоры. Их лучше всего подключать непосредственно к аккумуляторной батарее. Также проблему могут создать штекерные устройства подключаемых приборов. Если они изготовлены без соблюдения размеров контактных устройств, их подключение может создать короткое замыкание в цепи прикуривателя.

Где искать причину отказа

Как правило, при обнаружении проблемы, проверяют исправность предохранителя. Он находится в салонном монтажном блоке под номером 13. Номинальная сила тока этой цепи 15 Ампер. Следует отметить, что для машин различных годов выпуска номер предохранителя и его номинальный ток могут отличаться от указанного в этой статье. Проверить его можно автомобильным тестером или мультиметром. Нестандартный штекер может сильно выгнуть боковые токоподводящие контакты. Их можно выставить на своё место, обязательно при отключенном зажигании.

Заодно следует проверить подачу напряжения бортовой сети на ножках предохранителя. Если оно отсутствует, проверьте проводку и разъёмы подключения к монтажному блоку. Если в монтажном блоке проблем не обнаружено, проверяют гнездо прикуривателя. Один щуп измерительного прибора соединяют с массой машины, вторым аккуратно прикасаются к центральному контакту прикуривателя. Если питание отсутствует, проверке подвергают гнездо этого прибора. Для этого придётся извлечь его из передней панели. Отмечены случаи, когда причиной отказа становился окисленный контакт в разъёме. На самом разъёме устанавливают проволочную перемычку, которая служит своеобразной защитой и сгорает быстрее предохранителя.

Рассмотрены бензиновые и дизельные автомобили 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска

Где находится блок предохранителей и реле.

Большинство предохранителей установлены в блоке, который расположен в салоне, в левом торце панели приборов.

предохранителя (сила тока, А)

Блок управления кондиционером

Систем обогрева наружных зеркал заднего вида

Лампы дальнего света

Стеклоочиститель ветрового окна

Стеклоочиститель двери задка

Выключение ближнего света фар в дневное время суток

Задние противотуманные фонари

Блок управления стеклоподъемниками

Предохранитель прикуривателя киа сид

Люк, реле блока управлением зажигания

Реле обогревателя ветрового стекла

Аудиосистема, маршрутный компьютер

Блокировка электрических стеклоподъемников (правая сторона)

Блокировка электрических стеклоподъемников (левая сторона)

Розетка электрического питания

Контрольная лампа подушки безопасности

Передняя розетка электрического питания

Задний правый габаритный фонарь

Задний левый габаритный фонарь

Расположение реле в салоне

1 — реле заднего освеще­ния, реле стеклоподъемников, реле отопителя, реле двери багажного отделения: 2 — реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM

Блок предохранителей и реле под капотом автомобиля

Расположение монтажного блока (бензиновый двигатель) — на рисунке цифра 8

Для доступа к предохранителям и реле отожмите фиксатор и снимите крышку.

На внутреннюю сторону крышки нанесена схема расположения предохранителей и реле, там же расположен пинцет для извлечения плавких предохранителей.


Если кипятильник — 15мин, и прикуривателя как небывало Менять пред — бесполезняк, валит его сразу ибо прикур в коротыше Хух, мож импАртный поставить, с тайоты какой например.

Киа Рио Замена предохранителей прикуривателя и разетки


Для этого придётся извлечь его из передней панели. Вопрос какой разъем лучше использовать розетку или разъем прикуривателя для подобных дел?

Киа Сид регулировка ручного тормоза — Продолжительность: Дмитрий Соколов 23 просмотра. НЕ РАБОТАЕТ ПРИКУРИВАТЕЛЬ на…

Вопрос какой разъем лучше использовать розетку или разъем прикуривателя для подобных дел? Также проблему могут создать штекерные устройства подключаемых приборов. Если питание отсутствует, проверке подвергают гнездо этого прибора.

Если оно отсутствует, проверьте проводку и разъёмы подключения к монтажному блоку.

Проверить его можно автомобильным тестером или мультиметром. Нестандартный штекер может сильно выгнуть боковые токоподводящие контакты. Их можно выставить на своё место, обязательно при отключенном зажигании.

Заодно следует проверить подачу напряжения бортовой сети на ножках предохранителя. Если оно отсутствует, проверьте проводку и разъёмы подключения к монтажному блоку.

Create an account or sign in to comment

Если в монтажном блоке проблем не обнаружено, проверяют гнездо прикуривателя. Один щуп измерительного прибора соединяют с массой машины, вторым аккуратно прикасаются к центральному контакту прикуривателя.

Если питание отсутствует, проверке подвергают гнездо этого прибора. Для этого придётся извлечь его из передней панели.

Отмечены случаи, когда причиной отказа становился окисленный контакт в разъёме. На самом разъёме устанавливают проволочную перемычку, которая служит своеобразной защитой и сгорает быстрее предохранителя. А знаете ли вы? Прикуриватель и розетка работают подключал к ним зарядник от регистратора и телефона.

Компрессор тоже проверил только не долго. Вопрос какой разъем лучше использовать розетку или разъем прикуривателя для подобных дел?

На форуме кто-то писал что разницы толком нету между разъемами. Также вопрос имеет ли смысл проверить работу компрессора с новыми предохранителями?

Как бы не спалить чего-нибудь еще. Заранее спасибо за любую информацию по данной теме.

Проверка предохранителей на авто без их извлечения.

Ну, поскольку ТС вопросов не задаёт, а писать вроде бы как бы что-то надо Я спрашу Кароч, если втыкнуть в этот мляцкий прикуриватель, что-то типа холодильника, то горит буквально через час-два. Если кипятильник — 15мин, и прикуривателя как небывало Менять пред — бесполезняк, валит его сразу ибо прикур в коротыше Хух, мож импАртный поставить, с тайоты какой например.

Я совсем перестал пользовать блага цивилизации. В этом видео, я расскажу, как легко снять декоративную накладку панели, штатную магнитолу и блок управления отопителя, в нем можно заменить подсветку или полностью заменить его, так как бывает, что он ломается.

Расшифровка блоков предохранителей KIA Ceed

Маркировка Номинальный ток, A Назначение предохранителя

Основной блок предохранителей расположенных в салоне
1 START 10 Реле стартера
2 A/CON SW 10

Кондиционер

3 HTD MIRR 10 Обогрев наружных зеркал заднего вида
4 SEAT HTR 15 Обогрев сидений
5 A/CON 10

Кондиционер

6 HEAD LAMP 10 Фара
7 FR WIPER 25 Стеклоочиститель — перед
8 RR WIPER 15

Стеклоочиститель — зад

9 DRL OFF 10

Выключатель ближнего света фар в дневное время суток

10 RR FOG 10

Задние противотуманные фонари

11 P/WDW (LH) 25

Электростеклоподъёмники — левая сторона

12 CLOCK 10 Часы
13 C/LIGHTER 15 Прикуриватель
14 DR LOCK 20 Электролюк
Блок управления зажиганием — реле
15 DEICER 20 Обогреватель лобового стекла — реле
16 STOP 15 Стоп-сигналы — выключатель
Блокировка рычага АКПП
17 ROOM LP 15 Освещение салона
18 AUDIO 15 Стереосистема
Маршрутный компьютер
19 T/LID 15 Дверь багажного отделения
20 SAFETY/WDW RH 25 Блокировка электро-стеклоподъемников — правая сторона
21 SAFETY P/WDW LH 25 Блокировка электро-стеклоподъемников — левая сторона
22 P/WDW(RH) 25 Электростеклоподъёмники — правая сторона
23 P/OUTLET 15 Розетка 12В передняя
24 T/SIG 10 Блок переключателей
25 A/BAG IND 10 Подушка (-и) безопасности — контрольная лампа
26 CLUSTER 10 Панель приборов
27 A/BAG 15 Подушка (-и) безопасности
28 SPARE 15 Резерв
29 RR P/OUTLET 15 Розетка 12В задняя
30 TAIL RH 10 Габаритный фонарь — задний правый
31 TAIL LH 10 Габаритный фонарь — задний левый

Блок предохранителей в подкапотном пространстве
1 ALT 125/150-дизель Генератор
2 MDPS 80 Система контроля давления в шинах — блок управления
3 ABS 2 20 ABS, ESP — блок управления
4 ABS 1 40 ABS, ESP — блок управления
5 B+ 1 50 На панель В+ (Блок предохранителей салон)
6

RR HTD

40

Обогрев наружных зеркал заднего вида

7 BLOWER 40

Вентилятор отопителя

8 C/FAN 40 Вентилятор кондиционера
9 B+ 2 50 На панель В+ (Блок предохранителей салон)
10 IGN 2 40 Замок зажигания, реле стартера
11 IGN 1 30 Замок зажигания
12 ECU 30 Модуль управления двигателем
13 H/LP WASHER 20 Омыватели фар
14 SPARE. 1 20 Резерв
15 FR FOG 15 Противотуманные фары передние — реле
16 A/CON 10 Кондиционер — реле
17 HAZARD 15 Аварийно-световая сигнализация
18 SPARE Резерв
19 SPARE 20 Резерв
20 F/PUMP 15 Реле топливного насоса
21 SPARE 20 Резерв
22 ECO. 1 10 Модуль управления двигателем
23 ECU.3 10 Модуль управления двигателем
24 ECU.4 20 Модуль управления двигателем
25 INJ 15 Реле кондиционера воздуха
Форсунки
26 SNSR.2 10 Датчики: расход воздуха, генератор импульсов, топливного фильтра, датчик скорости. Выключатель стоп-сигналов. Блоки ЕСМ и РСМ.
27 HORN 15 Реле звукового сигнала
28 ABS 10 АБС
29 ECU. 2 10 Кондиционер
Катушка зажигания
30 B/UP 10 Фонарь заднего хода
31 H/LP LO-RH 10 Ближний свет — правая фара, корректор фары
32 H/LP LO-LH 10 Ближний свет — левая фара, корректор фары
33 H/LP HI (I-II) 20 Дальний свет — реле фар
34 SNSR.1 10 Датчики: кислорода, положения распредвала и коленвала. Модуль иммобилайзера.
Дополнительный блок в моторном отсеке — дизельный мотор
1 GLOW PLUG 80 Свечи накаливания
2 PTC HEATER 1 50 Термостат — нагреватель РТС датчик №1
3 PTC HEATER 2 50 Термостат — нагреватель РТС датчик №2
5 PTC HEATER 3 50 Термостат — нагреватель РТС датчик №3
6 FUEL FILTER HEATER 30 Обогреватель топливного фильтра

Замена предохранителя прикуривателя KIA Ceed SW.

Чем официалы, лучше сам!

Кан Трунковский

У моего друга на kia и без предохранителя прикуривателя куча чего поломалось 😉 опустить можно хоть на милиметр и держать не менее 1 сек

Гоги

Да хватит слушат музику блин

Мохьмад

реле поворотов разомкнуто, как же она подаст ‘+’ в систему? проще проволочкой замок двери подцепить через щель в двери. Редкие геморрои с предохранителем прикуривателя это еще ничего Ж))

Ewan

А как достать прикуриватель не разбирая панель?

Фриско

а почему белый не прозваниваеться у вас

Андрюшка Сеняев

Спасибо за видео и канал! После впайки стеклоподъёмники за жили своей жизнью! Сами именно открываются! Я в электронике особо не силен, но может резисторы какие нибудь не такие, не правильные!) Какое сопротивление у ваших было? Мне друг сказал на KIA и без предохранителя прикуривателя полно чего сломалось >)

Все сервисы по ремонту KIA Ceed SW на интерактивной карте

Обуждение раздела Замена предохранителя прикуривателя KIA Ceed SW

Бача

спасибо,вы сэкономили мне деньги сделал все как по видео посмотрел плюс на предохранителе — его нет, посмотрел плюс на восмой клейме — есть, разобрал блок увидел разрыв на дорожке,пропаял, итог — все работает ещё раз спасибо, за то что наглядно объяснили с меня лайк!!!

Айдер

спасибо!не знал что эти места под запасные преды сделаны. Желательно в деталях объяснил бы по предохранителю прикуривателя 🙂

Энгельс ⚠Предупреждение за CapsLock

СПИНКА ПРОЗВАНИВАЕТСЯ. ДВЕ ФИШКИ ПОДКЛЮЧЕНИЯ.К ТЕРМОРЕЛЕ ПОДХОДЯТ ДВА ПРОВОДА КРАСНЫЙ И ЧЕРНЫЙ КОТОРЫЕ ПОДКЛЮЧЕНЫ К ОДНОЙ ИЗ ДВУХ ФИШЕК.ТЕРМОРЕЛЕ ВЫНУЛ.ПРИ ПОДКЛЮЧЕНИИ ОНО ДОЛЖНО ЗВОНИТЬСЯ ИЛИ НЕТ

Еркебулан Шаранин

Всё правильно. Это своего рода защита от случайного КЗ. А то есть ‘спецы’, рассказывающие с умным видом о каких-то токах утечки через минусовой провод на корпус авто.

Леон

Дмитрий а решетка на бампере у вас стоит не родная Что ли чё то мне показалась длиновата

Пал

О предохранителе прикуривателя можно говорить бесконечно 🙂 Вася дизлайк за звук. Пожалуйста делай видео с хорошим звуком. Не бубни себе под нос!

Мат

НЕ понял, где Москвич???

Уик Конюнович

Кондеры и есть причина. На моей только они и сдохли

Еркин

У моего приятеля на сид св и без предохранителя прикуривателя много чем руки занять. ты былабы пошире а зарулем такой же псих крутящий руль туда сюда) нех ездить как олень и будут норм сиденья. ..)

Хади

Наша компания занимается покупкой авто на Европейских лизинговых аукционах! Есть хороший вариант в наличии:

Ривер

Второй день бьюсь над проблемой, перестали гореть фонари заднего хода. Проблема не в лягушке, не в контактах лягушки. Сгорел пред f20 (10A), после замены, включился задний ход на пару секунд и все, пред целый, а реакции 0. После этого еще и задние туманки перестали гореть (индикация на приборке загорается). Разобрал весь салон сзади, явных прогаров не нашел, на вид колодка с202 тоже целая. Проблема не типичная, в нэте не нашел. Может подскажешь, куда еще обратить внимание? кузов хэтч.

Арк

Мучился три дня не мог Гаити проблему спасибо тебе брат >) Геморрои с предохранителем прикуривателя уже напрягают )

Лазарь

спасибо, очень помог!)

Вертай Даниль

видимо у меня покупка нового так как на Jetta эта коробка не вскрывается

Sein

можешь помочь советом по ауди а8 д2 горит айрбег и абс? есть фотки ошибок. Не частые проблемы с предохранителем прикуривателя куда ни шло ))

Ричи

Загир,спасибо тебе за видео!!!Удачи,ус пехов,добра и мира тебе и твоим близким!!!

Схема блока предохранителей KIA Cee’d (ED; 2007-2012)



В данной статье рассмотрим KIA Cee’d первого поколения (ED), выпускавшийся с 2007 по 2012 год. Здесь вы найдете схемы блока предохранителей KIA Ceed 2010 и 2011 года, получите информацию о расположении предохранителя панелей внутри автомобиля, и узнайте о назначении каждого предохранителя (схема расположения предохранителей).

См. другие KIA Cee’d:

Расположение предохранителей KIA Ceed 2007-2012

Использована информация из руководств по эксплуатации 2010 и 2011 годов.Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.


Предохранители прикуривателя (розетка) в KIA Cee’d расположены в блоке предохранителей панели приборов (см. предохранители «C/LIGHTER» (прикуриватель), «P/OUTLET» (розетка) и «RR P /OUTLET” (Задняя розетка)).


Приборная панель

Автомобили с левым рулем

Автомобили с правым рулем

Моторный отсек
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости.Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.

Назначение предохранителей в панели приборов

Описание Номинальный ток Защищаемый компонент
ПУСК 10А Электромагнитный клапан запуска двигателя
ПО A/CON 10A Система кондиционирования
HTD MIRR 10A Обогреватель наружного зеркала заднего вида
SEAT HTR 15A Обогрев сиденья
A/CON 10A Система кондиционирования
ФАРА 10A Фара
ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ 25A Стеклоочиститель (передний)
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ 15A Задний стеклоочиститель
ДХО ВЫКЛ Дневной ходовой свет выкл
RR FOG 10A Противотуманная фара (задняя)
P/WDW (левый) 25A Стеклоподъемник (левый)
ЧАСЫ 10А Часы
C/ЗАЖИГАЛКА 15A Прикуриватель
ЗАМОК DR 20A Люк, запирание/отпирание двери
ПРОТИВООБЛЕДИТЕЛЬ 15A Передний антиобледенитель
СТОП 15А Выключатель стоп-сигналов
КОМНАТНЫЙ LP 15A Комнатный светильник
АУДИО 15A Аудио, бортовой компьютер
T/LID 15A Задняя дверь, складывающееся зеркало
SAFETY P/WDW RH ​​ 25A Стеклоподъемник безопасности (правый)
SAFETY P/WDW LH 25A Стеклоподъемник безопасности (левый)
P/WDW(RH) 25A Стеклоподъемник (правый)
P/OUTLET 15A Розетка
T/SIG 10A Модуль переключения
A/BAG IND 10A Индикатор подушки безопасности
КЛАСТЕР 10A Коллектор, TPMS
A/BAG 15A Подушка безопасности
ЗАДНИЙ ПРАВЫЙ 10A Задний фонарь (правый)
ЗАДНИЙ ЛЕВЫЙ 10A Задний фонарь (левый)
MDPS 15A Моторный гидроусилитель руля
RR_P/OUTLET 15A Задняя розетка

Назначение предохранителей в моторном отсеке

Описание Номинальный ток Защищаемый компонент
B+ 2 50A Распределительная коробка I/P (S/ROOF 20A, DR LOCK 20A, STOP 15A, T/LID 15A, Power Connector — ROOM 10A, AUDIO PRR, ADE 15A, DE ВЫХОД 15А)
B+ 1 50A Распределительная коробка I/P (реле — электрические стеклоподъемники, предохранитель — P/WDW LH 25A, P/WDW RH ​​25A, HAZARD 15A), RR FOG 10A, реле — задний фонарь, предохранитель — ЗАДНЯЯ ЛЕВАЯ 10, ЗАДНЯЯ ПРАВАЯ 10A)
C/FAN 40A C/реле вентилятора (высокий), C/реле вентилятора (низкий)
ALT 150A Генератор
ABS 2 20A Модуль управления ABS, модуль управления ESP
ABS 1 40A Модуль управления ABS, модуль управления ESP
RR HTD 40A Распределительная коробка I/P (RR HTD RLY)
ВЕНТИЛЯТОР 40A Двигатель вентилятора
MDPS 80A Модуль рулевого управления с электроприводом
IGN 2 40A Выключатель зажигания (IG2, СТАРТ)
ЭБУ 4 20А ЭБУ, ISA, EEGR
F/PUMP 15A Реле топливного насоса
IGN 1 30A Выключатель зажигания (IG1. АСС)
H/LP 20A Головной фонарь (высокий)
F/FOG 15A Противотуманки передние
СИГНАЛ 15А Звуковой сигнал
H/LP LO RH 10A Головной фонарь RH
H/LP LO LH 10A Левая фара, комбинация приборов (индикатор ближнего света)
ABS 10A Модуль управления ABS, модуль управления ESP
ECU 10A Дизель-TCM, ECU, TCU Бензин — ECM, PCM, ECU, PCU
ЭБУ 3 10А ЭБУ
ЭБУ 2 10А ЭБУ
ECU 1 30A Дизель — ECM, ECU, TCU Бензин — ECM, PCM, ECU, PCU
INJ 15A Дизель — электрический привод рециркуляции отработавших газов, привод VGT Бензин — форсунка №1 — №4
SNSR 2 15A Дизель — Реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокая/низкая), лямбда-зонд, реле воздушного отопителя, иммобилайзер;
Бензин — реле кондиционера/кондиционера, реле вентилятора C/вентилятора (высокий/низкий уровень), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, клапан управления маслом, кислородный датчик вверх/вниз, иммобилайзер
SNSR 1 10A Дизель — Реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокая/низкая), лямбда-зонд, реле воздушного отопителя, иммобилайзер;
Бензин — реле кондиционера/кондиционера, реле вентилятора C/вентилятора (высокий/низкий уровень), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, клапан управления маслом, кислородный датчик вверх/вниз, иммобилайзер
A/CON 10A Реле A/Con
SNSR 10A ЭБУ, TCU
B/UP 10A Фонарь заднего хода
BATT SNSR 10A Датчик батареи
Только дизельный двигатель:
Свечение 80A Свечение, воздушный нагреватель
PTC HTR 1 50A Нагреватель PTC 1
PTC HTR 2 50A Нагреватель PTC 2
PTC HTR 3 50A Нагреватель PTC 3
ТОПЛИВНЫЙ ФИЛЬТР 30A Топливный фильтр (нагреватель)

Дешевый автомобильный прикуриватель Kia Ceed, новый, сменный и оригинальный автомобильный прикуриватель Kia 🔧 AutoVillage

Дешевый автомобильный прикуриватель Kia Ceed и оригинальные запчасти для прикуривателя



Ищите и находите запчасти для прикуривателей Kia Ceed и запасные части через нашу сеть авторазборщиков, авторазборщиков и свалок. Мы можем найти и поставить вам запчасти для прикуривателя Kia Ceed со скидкой, независимо от того, где вы живете. Наша сеть доставит новые запчасти для прикуривателя по сниженным ценам или даже очень дешевые подержанные запчасти для прикуривателя Kia Ceed прямо к вашей двери.

Поиск и поиск запасных частей и запасных частей для прикуривателя Kia Ceed — легкий путь

Хотите найти и купить Запчасти для прикуривателя Kia Ceed, Запчасти для прикуривателя автомобиля Kia Ceed, Запчасти для прикуривателя? Тогда, может быть, только может быть, AutoVillage может помочь.

Через нашу сеть авторазборщиков, авторазборщиков, также известную как Scrap Yards. Мы можем подобрать и поставить запчасти для автомобильных прикуривателей Kia Ceed со скидкой и запасные части для прикуривателей, независимо от того, где вы живете. Наша сеть доставит новые запчасти для прикуривателя по сниженным ценам или даже очень дешевые подержанные запчасти для прикуривателя Kia Ceed прямо к вашей двери. Сделайте AutoVillage вашим автомобильным онлайн-порталом номер 1 для всех автомобильных продуктов и услуг.

Таким образом, теперь вам не нужно рыскать с одной авторазборки на другую, вам не нужно посещать свалку за свалкой в ​​поисках запчастей для прикуривателя, не нужно часами искать в Интернете, пытаясь найти найти подержанную автомобильную запчасть для прикуривателя, новую автомобильную запчасть для прикуривателя Kia Ceed или даже запасные части для прикуривателя.Позвольте AutoVillage сделать всю работу за вас через нашу профессиональную сеть поставщиков автомобильных запчастей и запчастей для автомобильных прикуривателей, и вы получите нужную вам деталь или запасную часть прикуривателя прямо к вам в кратчайшие сроки.

846171х870 84617-1х870 Крышка прикуривателя в сборе Kia Ceed 2011 1.6L 9EUR EIS00374209

Фильтр пыльцыЗадняя выхлопная труба ГлушительЭлектрический топливный насосТопливный бакНасос компрессора пневматической подвескиСцепные устройстваВебастоИнверторАккумулятор в сбореПередний приводной вал (карданный)Задний ведущий вал (карданный)Задний стабилизатор (стабилизатор поперечной устойчивости, стабилизатор поперечной устойчивости)Задний дифференциал в сбореКомплект ручного тормоза (Электронный двигатель ручного тормоза — тросы)Оси — задняя правая сторонаДиск -Тормозной суппорт задний правыйДатчик ABS (датчик скорости вращения колеса ABS) задний правыйПоворотный кулак — задняя правая сторонаАмортизатор — узел стойки подвески — задняя правая сторонаКрепление верхней стойки подвески передняя задняя праваяОсь рессоры задняяТормозной барабан задний правыйРычаг управления задний правыйТяга задняя праваяТормозной суппорт серводвигатель задний rightAxles — Rear Left sideТормозной диск — RearDisc-Тормозной суппорт Задний левый Датчик ABS (ДАТЧИК ОБОРОТОВ КОЛЕСА ABS) задний левыйПоворотный кулак — задний левыйАмортизатор — Стойка подвески в сборе — Задняя левая сторонаПружина ЗадняяПодвеска Верхнее крепление стойки Передний задний левыйТормозной барабан задний левыйРычаг управления задний левыйТяга рулевая тяга задний левыйТормозной суппорт Servo M Задний левый передний стабилизатор (стабилизатор поперечной устойчивости, стабилизатор поперечной устойчивости) Передний дифференциал в сборе КОНЕЦ поперечной рулевой тяги передний правый КОНЕЦ поперечной рулевой тяги передний левый Оси — передний правый боковой Тормозной диск — передний Дисковый тормозной суппорт передний правый датчик ABS (датчик скорости вращения колеса ABS) передний правый Поворотный кулак — передний правая сторонаАмортизатор — узел стойки подвески — передняя правая сторонаКрепление верхней стойки подвески передняя правая сторонаРычаг управления вверх — передний правыйРычаг управления — передний правыйОсь — передняя левая сторонаСуппорт дискового тормоза передний левый датчик ABS (датчик скорости вращения колеса ABS) передний левыйПоворотный кулак — передний левый сторонаАмортизатор — стойка подвески в сборе — передняя левая сторонаПружина передняяПодвеска верхняя опора стойки передняя — левая сторонаРычаг управления вверх — передний левыйРычаг управления — передний левыйРасширительный бачок охлаждающей жидкости (РАДИАТОР РАСШИРИТЕЛЬНЫЙ БАЧОК )Блок управления двигателем (Блок управления двигателем)Блок АБС (тормозной насос АБС) )Усилитель тормозов — усилитель (Сервотормоза) Блок предохранителей Замок капота — Защелка капотаОчки авто — передний левыйSpectacl es auto — передний правыйДиффузор, Вентилятор радиатораРадиатор водяного охлажденияКонденсатор кондиционераРадиатор интеркулера — охладитель двигателя подходит для зарядного устройстваМасляный радиаторУсилитель переднего бампераЗвуковая сиренаРычаг стеклоочистителя переднийКоробка воздушного фильтраДатчик массы воздухаБачок омывателя ветрового стекла (бутылка омывателя лобового стекла)Насос омывателя ветрового стеклаГоловка двигателяБлок двигателяКартер двигателя (масляный поддон)Высокое давление Насос впрыскаНасос воздушного компрессора переменного токаГенераторНасос в сборе — Насос гидроусилителя руляШкив насоса гидроусилителяТурбокомпрессорТурбокомпрессор ПРИВОД МОДУЛЯ УПРАВЛЕНИЯ ТУРБОВОДЯНОЙ НАСОСВпускной коллектор (впускной коллектор)Клапан рециркуляции отработавших газовВыхлопной газДроссельный клапан высокого расхода (воздушный регулирующий клапан)Стартовый двигательТопливная форсунка (форсунки)(распределитель топлива)Топливо высокого давления датчик линииКатушка зажиганияТопливная форсункаМаховик (для сцепления)Диск сцепленияНажимной диск сцепленияСцепление АКППКоробка передачРаспределительные коробки передач (Раздаточная коробка Раздаточный привод)Главный цилиндр сцепленияПодшипник сцепления (центральный выжимной)Коробка передач Компьютер Коробка передач Выпускной коллекторАвтокатализаторНатяжной ремень (натяжной ролик Gates)Реле свечей накаливанияКрышка двигателя (пластиковая крышка двигателя)Датчик положения распредвалаТРУБКА ТУРБОИНТЕРОХЛАДИТЕЛЯ ШЛАНГ радиатора (водяной шланг)Замена шланга радиатора (верхний и нижний)Двери — задняя правая сторонаМеханизм блокировки двери — задняя правая сторонаДверь-капля Стекло заднее правоеРучка двери наружная, задняя правая сторонаМеханизм открывания двери (стеклоподъемник) задняя правая сторонаМотор стеклоподъемника задняя праваяБоковое стекло -задняя праваябокОблицовка стекла Молдинг-обвес задний правыйМолдинг двери -задняя правая сторонаДвери -задняя левая сторонаМеханизм замка двери -задняя левая сторонаДвери-каплевидное стекло задняя леваяРучка двери Наружная, задняя левая сторонаМеханизм открывания двери (стеклоподъемник) задняя левая сторонаМотор окна задний левыйПоворот стекла — задняя левая сторонаОблицовка стекла Молдинг-облицовка — задняя левая сторонаНакладка двери — задняя левая сторонаДвери — передняя правая сторонаМеханизм замка двери — передняя правая сторонаДверь-капля Стекло переднее правоеРучка двери снаружи, передняя правая сторонаМеханизм замотки двери hanism (регулятор стеклоподъемника) передняя правая сторонаМотор окна передний правыйВентиляционное окно — передняя правая сторонаОблицовка стекла Молдинг-обшивка — передняя правая сторонаМолдинг двери — передняя правая сторонаДвери — передняя левая сторонаМеханизм замка двери — передняя левая сторонаДверное стекло передняя леваяРучка двери снаружи, передняя левая сторонаДверь Механизм стеклоподъемника (стеклоподъемник) передняя левая сторонаМотор стеклоподъемника Передний левыйВентиляционное окно — передняя левая сторонаОблицовка стекла Молдинг-обшивка — передняя левая сторонаМолдинг двери — передняя левая сторонаЗадняя левая боковая угловая четверть стекла Задняя правая пассажирская угловая четверть стеклаЗадний фонарь внутренний, левый бортЗадний фонарь внутренняя, правая сторонаЗадняя крышка багажникаЗащелка замкаПетли заднего капота левыеПетли заднего капота правыеБагажник Багажник Цилиндр амортизатора, газовая пружинаТаблица фонаря Наружная,задняя леваяЛампа габаритного огня Наружная,задняя праваяУсилитель заднего бампераУголок накладки бампера Задний левыйУголок накладки бампера Задний правыйДатчик парковки задний, парковочный AssistПротивотуманная фара (Противотуманная фара), задний левыйПротивотуманная л Усилитель (Противотуманная фара) задний правыйКрепления заднего бампера (КРОНШТЕЙН БАМПЕРА) левыйКрепления заднего бампера (КРОНШТЕЙН БАМПЕРА)правыйОпировка стеклоочистителяПереднее стеклоДатчик дождяПередняя фара левая леваяПередняя фара праваяправаяПереднее пластиковое внутреннее крыло левоеПереднее пластиковое внутреннее крыло правоеПетля капота леваяПетля капота праваяОпора капота (распорка переднего капота) )Обшивка капотаПереднее крыло (Арка) ЛеваяПереднее крыло (Арка) ПраваяПередний датчик парковки, помощь при парковкеКрепления переднего бампера (КРОНШТЕЙН БАМПЕРА) леваяКрепления переднего бампера (КРОНШТЕЙН БАМПЕРА) праваяОмыватель фар, Распылитель левыйОмыватель фар, Распылитель правыйНакладка на бампера Уголок передний левыйНакладка накладки бампера угол Передний правыйПротивотуманные фары лампа (противотуманная фара) передняя леваяПротивотуманная фара (противотуманная фара) передняя праваяПередний бамперДвигательЗадний бамперЗаднее стеклоПередний глушитель посерединеРулевая колонкаЗадний подрамникПередний подрамникКолеса — Шиномонтаж R16Компьютер ABSОбщий модуль Реле комфорта (блок)Другие компьютерыМодуль датчиков столкновения подушек безопасностиБлок управления иммобилайзеромБлок управления мотором стеклоподъемникаБЛОК УПРАВЛЕНИЯ КРУИЗОМБлок управления парковкой (Модуль помощи при парковке)Релейный модульАудиоусилитель (Радио стереоусилитель)АвтомагнитолыCD-чейнджерыМодуль навигации (навигационная система)Педаль газа (потенциометр)Блок управления стеклоподъемникамиУправление омывателем стеклоочистителя (реле стеклоочистителя)Реле управления дверью (ЭБУ БЛОКА УПРАВЛЕНИЯ ДВЕРЬЮ)Модуль управления зажиганиемДавление воздуха Датчик MAP Коллектор BoostSrs Датчик столкновения подушки безопасностиНагреватель в сборе Электродвигатель переднего стеклоочистителяМотор заднего стеклоочистителя (двигатель стеклоочистителя заднего стекла)Мотор люка на крышеКомплект ЭБУ управления двигателемНаружное наружное зеркало заднего вида (левое боковое зеркало)Внутреннее освещениеПодстаканник и лоток для монет Переключатель регулировки фар (противотуманные фары) Переключатели управления противотуманными фарами) Электродвигатель регулировки угла наклона фар Резистор отопителя (резистор электровентилятора отопителя) Арка правого заднего колеса (крыло) Обшивка Левая задняя колесная арка (крыло) Обшивка Правая передняя колесная арка (крыло) Обивка левой передней колесной арки (крыло) Обивка Esp Датчик акселератора (ESP) Блок управления)КузовЗаднее крыло четвертое правоеЗаднее крыло четвертое левыйПорог металлический передний правыйПорог металлический передний левыйПравый молдинг порогаЛевый молдинг порогаВнутренний порог правыйВнутренний порог левыйПереднее крыло четвертое правоеПереднее крыло четвертое левоМеханизм складывания крышиРанга на крыше — правая сторонаРельс на крыше — левая сторонаЛюк на крышеОблицовка крышиМолдинг крыши — передний правыйМолдинг крыши — передний левыйКрыша SRS — передний правыйКрыша SRS — передний левыйОблицовка двери — задняя правая сторонаПанель двери — задняя левая сторонаПанель двери — передняя правая панельПанель двери — передняя левая сторонаКовер салона спередиКовер салона сзадиПодлокотник сиденьяРычаг ручного тормозаРычаг переключения передач механический (БЛОК ВЫБОРА ПЕРЕДАЧ)Трос переключения передачТрос переключения передач (ПЕРЕДАЧА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ)Перчаточный ящик в сбореПанель управления климатом (отопитель) переключатели управления)Спидометры — Кабина — Спидометры Часы ИнструментПанели салона RemПанель салона автомобиляПодушка безопасности пассажираBordcomputer Дисплей НавигацияКожаная обивка автомобиляСиденье Заднее сиденье — переднее правоеСиденье — переднее левоЗамки зажигания (Выключатель зажигания)Руль Рулевое колесо srs AirbagПодушка безопасности Squib RingСистема рулевого управления Радиатор отопителя (матрица отопителя)Ремень безопасности — задний среднийРемень безопасности — задняя правая сторонаРемень безопасности — задняя левая сторонаРемень безопасности — передняя правая сторонаРемень безопасности — передняя левая сторона1 ENKey Card Reader (CARD READER IGNITION LOCK)Датчик давления во впускном коллектореЭлектромагнитный соленоид (Электромагнитный соленоид)ЭБУ Иммобилайзер антенна Клапан управления давлением топлива (клапан управления давлением наддува) Электродвигатель центрального замкаВакуумный центральный замок в двери (клапан управления исполнительным механизмом) Радиодисплей на приборной панели (часы, информационный монитор, BORD COMPUTER) Электродвигатель стеклоподъемника Электродвигатель привода вентиляционной заслонки отопителя Регулятор вентилятора вентилятора (модуль реле управления вентилятором) Датчик положения коленчатого валаДатчик детонации (детонации) в зажиганииНасос центрального замкаВыключатель стартера зажиганияКарбюратор (МОНОТОЧЕЧНЫЙ ВПРЫСК, КАРБУРАДОР)Узел датчика топливного бака (датчик топлива)Распределитель зажиганияПередний указатель поворота левыйПередний указатель поворота правый правыйКрышка ремня двигателя (КРЫШКА ГРМ)Выключатель указателя поворота (световой рычаг)Рычаг стеклоочистителя ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОЙ КОЛОНКЕУказатель поворота и переключатель стеклоочистителяCr uise Control Stelk SwitchПереключатель радиоуправления (Переключатель радиоуправления) Боковая передняя подушка безопасностиКоленные подушки безопасностиSeat AIRBAGРычаг переключения передач Рычаг переключения передач Крышка топливного бака Крышка топливного бака (FUEL FILLER FLAP)Топливный фильтрПереключатель, фара (МОДУЛЬ УПРАВЛЕНИЯ СВЕТОМ)Мотор стеклоочистителя фары (фара)Антенна (Антенна GPS)(Воздушная антенна)Громкоговоритель (Сабвуфер)Крышка топливного бакаРешетка капотаЗаднее пластиковое внутреннее крыло правоеЗаднее пластиковое внутреннее крыло левоПодрамник Опора оси передней подвескиПод двигателем Крышка коробки передач Слой заливки газаГазовый баллонКрышка багажникаУправление стеклоподъемниками (стеклоподъемник-переключатель стеклоподъемника)Комплект колесЖестяное кольцо комплект R13Колеса — Шиномонтаж R15Колеса — Шиномонтаж R14Колеса — Шиномонтаж R13Колеса — Шиномонтаж R17Колеса — Шиномонтаж R18Крыша SRSМодуль управления балластом фар (ксеноновые фары)Отражатель крышки бампера Передний правый отражатель Крышка бампера Передний левый отражатель Крышка бампера Задний правый Отражатель крышки бампера Задний левыйАварийный третий стоп-сигнал (третий) Стоп-сигнал) Внутренняя ручка двери, задняя правая Внутренняя ручка двери , Задний левыйРучка двери в салоне, передний правыйРучка двери в салоне, передний левыйВыключатель, фонарь заднего ходаРеле давления кондиционера Переключатель давления кондиционера Регулятор дальности света Контроллер освещения ОсвещениеВыключатель управления боковыми зеркалами (Переключатель наружных зеркал)Инерционный выключатель отсечки подачи топлива (FUEL CUT OFF SWITCH)Выключатель аварийной сигнализацииВ салоне Зеркала заднего видаПоказания датчика наружной температурыВыключатель обогрева стекла (выключатель обогревателя стекла)Выключатель противотуманных фарБрызговики передние правыеБрызговики передние левыеБрызговики задние правыеБрызговики задние левыеПодушка безопасности вкл. выкл. Педальный переключатель (переключатель сцепления) Управление переключателем центрального замка двери (ПЕРЕКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ) Регулятор яркости освещения салона приборной панели (переключатель затемнения) Антенный модуль Задний фонарь освещения номерного знака Датчик температуры воздуха на впуске (температура воздуха в салоне) Кнопка пуска и остановки двигателя (пусковой переключатель) Багажник рычага переключения передач Облицовка крышки фары Задний правый Облицовка крышки фары Задний левый Датчик Переключатель сигнализации (переключатель отключения сигнализации)Кнопка включения обогрева зеркал Центральная консоль Пепельница (пепельница)Прозрачные боковые повторители справаПрозрачные боковые повторители слеваКрышка клапанаВпускной шланг (Воздушный шланг)(Воздушная труба)Дефлектор приборной панели (Решетка вентиляционных отверстий)Кнопка рулевого колеса HoldenОблицовка заднего фонаря Передний правый хвост Накладка фары Передний левый Фланец охлаждающей жидкости (Крышка корпуса термостата охлаждающей жидкости двигателя) Передний плафон освещения салона Задний плафон освещения салона Дефлектор приборной панели (решетка дефлектора) правый Дефлектор панели приборов (решетка дефлектора) левый Брызговик правой фары Крышка люка ФараЛевая фара Брызговик Крышка люка ФараПылезащитная крышка лампы фарыКрышка буксировочного крюка передняя (передний буксирный колпак бампера)Задняя крышка буксирного крюка (передний буксирный колпак бампера) Крышка точки домкрата Правый порог Крышка точки домкрата Левый порог Реле трансмиссии Рычаг переключения передач Кронштейн Рычажный механизм Болт Винт ЧЕХОЛ ФАЛЬШПОЛА НИЖНЯЯ ПОЛКА БАГАЖНИКА ГАЗ комплектРюки на крышеCruise Кнопка управления (переключатель) Резистор Насос впрыска воздуха (воздушный насос) Облицовка подножки внутренней двери слева спереди Обшивка подножки внутренней двери справа спереди Обшивка подножки внутренней двери справа сзади Облицовка подножки внутренней двери слева сзади Комплект внутренней отделки подножки двери Винт Устройство открывания багажника (кнопка выключателя разблокировки) Динамик передней решетки слева Динамик передней решетки Правая сторонаЗадняя решетка динамика, левая сторонаЗадняя решетка динамика, правая сторонаДинамик (аудио)Центральный решетка динамика Крышка омывателя фар (ксенон) левая Крышка омывателя фар (ксенон) правая Шланг кондиционера в сборе (линия кондиционирования воздуха)Тормозные шланги (ВАКУУМНАЯ ЛИНИЯ BRAKE BOOSTER)Дверной кабель в сборе задний правый sideDoor Трос в сборе сзади, левая сторона Дверной трос в сборе, передняя правая сторона, Дверной трос в сборе, передняя левая сторона, Опора стойки капота, Коленчатый вал двигателя (Коленчатый вал), Фонари заднего хода, Задний спойлер, Задний бампер, Выключатель сиденья с подогревом, Нижняя часть панели обшивки обтекателя рулевой колонки, Верхняя часть панели обшивки обтекателя рулевой колонки, Ручка — передняя правая сторона Ручка eGrab — задняя левая сторонаРучка для захвата — задняя правая сторонаКомплект ручек для захватаШатун (шатун)Поршень и шатун (шатун)Газовый переключательВакуумный контрольный продувочный клапан (электромагнитный клапан)Впускной резонатор (воздухосборник, выхлопная камера)Углеродный фильтр (ТОПЛИВНЫЙ КАНИСТЕР ДВИГАТЕЛЯ)Дверь Резина — передняя левая сторонаДверь Резина — передняя правая сторонаДверь Резина — задняя левая сторонаДверь Резина — задняя правая сторонаРаспредвал (шкив)(Шестерня распределительного вала)Кожух болта седла — передняя правая сторона Крышка болта седла — передняя левая сторона Крышка болта седла — задняя правая сторона Крышка болта седла — задняя левая сторона Держатель ремня безопасности (пряжка ремня безопасности) передний правый Держатель ремня безопасности (пряжка ремня безопасности) передний левый Держатель ремня безопасности (пряжка ремня безопасности) задний правый Держатель ремня безопасности (пряжка ремня безопасности) задний левыйОблицовка двери ВЕРХ Задняя праваяОблицовка двери ВЕРХ Задняя леваяДверь Панель облицовки ВЕРХНЯЯ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ ВЕРХНЯЯ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ ПЕРЕДНЯЯ ЛЕВАЯМасляный насосВпрыск топлива Клапан управления холостым ходомДержатель форсункиТопливная трубка (трубка-форсунка)Корпус термостата (фланец)Термостат В сборе (термостат охлаждающей жидкости) Другой датчик двигателя Крышка сиденья — передняя правая Крышка сиденья — передняя левая Крышка сиденья — задняя Дозирующий насос моторного масла Другой датчик Жгут проводов заднего капота Задние фонари Жгут проводов заднего фонаря Крышка аккумуляторного отсека RECESS, ОТДЕЛКА ПОДЪЕМНЫХ ДВЕРЕЙ Замок задней крышки (BOOT LOCK) Крышка автоматического освещения багажника Регулируемая синхронизация клапанов СоленоидВакуумный тормозной насосШестерня масляного насоса (шкив)Шкив дизельного насосаЗадний спойлерСпойлер задней двериШкив генератораРамка номерного знака передняяРамка номерного знака задняяМеталлическая крышка багажникаКомплект спойлера переднего бампераСпойлер Бампер передний левыйСпойлер бампера передний правыйЭлемент дополнительного отопителя Переключатель DTCМолдинг заднего бампераШкив водяного насосаРучка задней двери Крышка обшивки багажникаШкив коленчатого валаКнопка управления сиденьем (переключатель управления сиденьем)Модуль управления газом (контроллер газовой системы LPG)Дисплей коробки передачВискомуфта вентилятора радиатораЗадняя часть под поддоном вокруг осиГлавный тормозной цилиндрНасос электроусилителя рулевого управления (гидравлический усилитель рулевого управления Pu mp)Задняя ЛЕВАЯ боковая юбка Торцевая накладка молдингаЗадняя ПРАВАЯ боковая юбка Концевая молдинг накладка КрышкаНакладка салонаДатчик качества воздухаЗащита днищаРадио Professional ControllerAuto Крышка багажного отсекаКнопка вентилятора (переключатель обогревателя)Облицовка петли багажникаКомпрессорОпора направляющей Задняя праваяОпора направляющей Задняя леваяОпора направляющей Передняя праваяОпора направляющей Передняя леваяПередняя эмблемаБампер Решетка передняя центральнаяРешетка бампера передний левыйРешетка бампера передний правыйВпускной распределительный вал (Распредвал)Рычаг переключения передач Автоматическая (БЛОК ВЫБОРКА ПЕРЕДАЧ)Задняя эмблемаПереднее левое боковое стекло бокового стекла Переднее правое боковое боковое стекло бокового стеклаВпускной клапанВыпускной клапанПровода зажигания (кабель зажигания)(кабель Arranque)Масло Датчик давления (ДАТЧИК УРОВНЯ МАСЛА) Выключатель электрического ручного тормоза Выключатель датчика сигнализации капота Крышка ступицы (крышка) 13 Крышка ступицы (крышка) 14 Крышка ступицы (крышка) 15 Крышка ступицы (крышка) 16 Крышка ступицы (крышка) 17 Насос гидроусилителя руля Масляный резервуар Спидометр Окантовка крыши Декоративная отделка Антенна Управление ESP UnitMemory Se в Переключатель передний левыйПереключатель сиденья с памятью передний правыйКрепление двигателя и крепление трансмиссии (опора двигателя)Кнопка переключателя ESPНакладка бампера ПереднийУкрашение антенныПереключатели управления приводомЛямбда-зонд 4 провода, БЕЛЫЙ БЕЛЫЙ ЧЕРНЫЙ СЕРЫЙЛямбда-зонд, 1 провод, ЧЕРНЫЙЛямбда-зонд 3 провода, БЕЛЫЙ БЕЛЫЙ ЧЕРНЫЙДатчик выхлопных газов Датчик температуры выхлопных газовТуман Свет — сзади по центруКлимат Блок Блок обогрева Кондиционер КондиционерЛямбда-зонд 5-жильный, БЕЛЫЙ ЖЕЛТЫЙ ЧЕРНЫЙ СИНИЙ СЕРЫЙЛямбда-зонд 5-жильный, БЕЛЫЙ ЧЕРНЫЙ ЖЕЛТЫЙ СЕРЫЙ КРАСНЫЙЛямбда-зонд 4-жильный, Белый Черный Черный СинийЛямбда-зонд 4-жильный, Белый Черный Черный ЗеленыйЛямбда-зонд 4-жильный, Белый Коричневый Коричневый ФиолетовыйЛямбда-зонд 4-проводной, Белый Черный Серый ФиолетовыйЛямбда-зонд 3-проводной, БЕЛЫЙ ЧЕРНЫЙ СЕРЫЙЛямбда-зонд 4-проводной, Коричневый Коричневый Коричневый ФиолетовыйУниверсальный внешний встроенный топливный насос Заменяет лямбда-зонд 3-проводной, ЧЕРНЫЙ ЧЕРНЫЙ СИНИЙКоробка передач Объём трансмиссионного масла, литр: 1Масло гидроусилителя руля, литр: 1МаслокондиционерМасло , Литр: 20л — 300лМасла для промышленных и циркуляционных системыМасляный радиатор трансмиссии ТеплообменникНасос омывателя фарДатчик температуры охлаждающей жидкости двигателя (датчик температуры)Трос акселератораВакуумный насос — сапун (клапан вентиляции двигателя PCV)Бачок сапунаклапан регулировки давлениямасляный амортизаторТормозные колодки — тормозные накладки (дисковые)Датчик положения дроссельной заслонки (переключатель дроссельной заслонки впрыска топлива)ABS Датчик (ДАТЧИК СКОРОСТИ КОЛЕСА)Газовый амортизаторВибрационный демпфер Ремень ГРМВоздушный амортизатор в сбореАмортизатор рулевого управленияАмортизатор двигателяУглеродная щетка ГенераторНакладка на педальКожух педали сцепленияКрышка свечи зажиганияНаконечник рулевой тягиАнтифриз (охлаждающая жидкость) ПереключательЗадняя крышкаКоробка передач Емкость трансмиссионного масла, литр: 5Масло, литр: 1Масло, литр: 5Витая пружина, пластина крышки Верхняя опора стойки Амортизатор Верхнее креплениеТормозной барабан ЗаднийВоздушный фильтрМасляный фильтрРемонтный комплект подшипника ступицы Тяга стабилизатора поперечной устойчивости (тяга стабилизатора в сборе)ТросТрос тормоза Воздушный фильтр салона Ремень вентилятора и генератора Ремень привода газораспределительного механизма (распредвал)Прокладка головки блока цилиндров двигателяРемонтный комплект Тормозной суппортКомплект шарнира Рычаг управленияДизельная свеча зажигания (свеча накаливания)Запасной комплект сцепленияВтулка рычага управленияДругая прокладкаЩетка стеклоочистителяШаровой шарнирКомплект подшипников коленчатого валаПрокладка впускного коллектораКлиновой ремень, двойной ребристыйлямбда-зондОсиПрокладка, выпускной коллектор Прокладка , крышка головки блока цилиндровКомплект пыльникаКомплект тормозных колодокОсь рулевой тягиПатрон лампы заднего фонаря (держатель лампы)Другой клапанКомплект поршневых колецНаправляющая клапанаВтулка стабилизатораРемень ГРМ (распредремень)комплектКрепление верхней стойки подвески спередиКолесные тормозные цилиндрыЛампа, фараПрокладка масляного поддона двигателяПереключатель (датчик) стоп-сигнала — переключатель (контакт педали) ) Бензиновая свеча зажигания — свеча накаливания Комплект тормозных колодок, стояночный тормозПоддон картера коробки передачТрос сцепленияАдаптер масляного фильтра (кронштейн — фланец, корпус масляного фильтра)Привод бокового окнаЦепь ГРМ (распредвал)Кронштейн, глушительЦепь ГРМ, натяжительРезиновый буфер, подвескаКомплект аксессуаров, тормозные колодкиСальник коленчатого вала, валCyli Нижняя головка Болт ВинтУплотнение, стержень клапанаРотор распределителя зажиганияПредохранителиЛямбда-зонд 4 провода, Белый Желтый Черный СерыйВтулка втулки Датчик сигнализации — Износ тормозных накладокКомплект прокладокРемкомплект, тормозной суппорт Прокладка турбонагнетателяРучка двериШарнир карданного вала — Соединительный диск Автоматический — Ручной Подъемник TransWindowCenter Опора приводного валаКрышка расширительного бачка охлаждающей жидкости двигателя , Крышка радиатора, крышка бачка, прокладка коллектора, сальник, коленчатый вал, трос спидометра, вал тахометра, лампа освещения внутренней двери, задняя правая, лампа освещения внутренней двери, задняя левая, лампа освещения внутренней двери, передняя правая, лампа освещения внутренней двери, передняя левая, передняя маска, регулятор мощности тормозов, регулятор мощности тормозов, ручка и переключатель открывания багажника, датчик угла поворота рулевого колеса, рычаг заднего стеклоочистителя, Задний рычаг стеклоочистителя ветрового стеклаЧерный кабель привода отопителяКсеноновый датчик уровня фар, электродвигатель автоматической регулировки фарВентиляционный клапан, топливный бакЗамок зажигания на рулевом колесеДатчик температуры окружающего воздухаДатчик уровня охлаждающей жидкостиДистанционный ключДверные замкиРегулятор генератора переменного тока или Привод вихревого клапана (Вихревое устройство в сборе) Выключатель деактиватора круиз-контроля (клапан круиз-контроля) Проигрыватель компакт-дисков НАВИГАЦИЯ Датчик спидометра (датчик скорости автомобиля) Фланец, карбюратор (Flens карбюратора) Подъемник)переключатель контроля тяги TCS (противобуксовочная регулировка)Масляный щуп двигателя Жиклер жидкости омывателя ветрового стеклаКрышка заливной горловины масла (Крышка маслоналивной горловины)Охладитель рециркуляции отработавших газов (охладитель выхлопных газов)Крепление, радиаторВтулка рычага управленияКомплект коромысел, клапанный механизмУплотнение вала, распределительный вал (радиальное масло) Уплотнение, распределительный вал)Коробка передач Уплотнения штокаШестерня, универсальный шарнирШестерня свободного хода, стартерДержатель угольных щеток СтартерВтулка рессорыРемкомплект, рычаг переключения передач (селектор-рычаг переключения)Прокладка гидроусилителя рулевого управления (ремкомплект рулевой рейки, насос в сборе)Регулировочный диск, клапанный зазорЦентральное звено (шатун в сборе)АБС Кольцо датчика (Кольцо датчика, ABS) Муфта свободного хода генератора Трос открытия капота Регулятор, барабанный тормоз Крепление стабилизатора (втулка стабилизатора) Дырка картера ее Вентиляционный шлангУплотнительное кольцоОпора крепления пружины клапана двигателяШланг сцепленияЗамена масляного сапуна (маслоотделитель)Ролик, сдвижная дверьОбратный шланг гидроусилителя руляСтекло зеркала левое (зеркало с затемнением)Стекло зеркала с правой стороны (зеркало с затемнением)Другая эмблемаПетля передней двериПетля задней двериДругая деталь автомобиляУплотнитель, Масляный радиаторТормозная жидкостьКолесный датчик, система контроля давления в шинахКожух, дверная ручкаШатун БолтЗапасное колесо багажная доза (полиэтиленовый пакет)Спойлер Heckspoiler (спойлер перед люком)Аккумуляторные ящики — лоткиСолнцезащитный козырек, с подсветкой и зеркалом и клипсойМотор топливного лючкаПредупреждающий световой сигнал подушки безопасности (Airbag Kontrollleuchte ) Термоклапан отопителя (клапан обогревателя, обогреватель охлаждающей жидкости) Бензин — Охладитель топлива Охладитель дизельного топлива Клапан управления отопителем (дополнительный нагрев) Масло гидроусилителя руля Антифриз (охлаждающая жидкость) 1L Кольцо буксирной проушины заднего стеклоочистителя Облицовка рычага заднего стеклоочистителя, Облицовка рычага стеклоочистителя Включатель ABS для антиблокировочной тормозной системы Замок сиденья Защелка в сбореКолеса — шиномонтаж R19Колеса — шиномонтаж R20Кнопка выключателя люка на крыше (с подсветкой) Переключатель люка на крыше)Вилка выключения подшипника сцепленияКронштейн крепления двигателя и монтажный кронштейн коробки передачВыключатель стеклоочистителя фарКнопка включения парктроника ЭБУ гидроусилителя руля (модуль управления рулевым управлением)Провода парктроника (жгут проводов датчика парковки)Дефлектор бокового стеклаЛевое переднее крыло (арка) Накладка на правое переднее крыло (арка) Накладка на левое заднее крыло ( Арка) МолдингПравое заднее крыло (Арка) МолдингФиксатор аккумулятораЗадняя правая дверь (ремень)Задняя левая дверь (ремень)Передняя правая дверь (ремень)Передняя левая дверь (ремень)Крышка бачка омывателя ветрового стекла Верхняя крышкаЦентральная крышка (Цао в сборе) -ступица колеса)ТОПЛИВОНАЛИВНАЯ ТРУБАОсь прицепа (ROR)Ось прицепа (BPW)Ось прицепа (другое)Прицепы-контейнеровозы (изотермические)Прицепы-контейнеровозы (рефрижераторы)Прицепы-контейнеры (тентовые)Транспортная холодильная установка для грузовых автомобилей и прицеповРамы прицепаОпорные опоры прицепаКолесо прицепа : R22 . 5Колесо прицепа: R19.5Колесо прицепа: R17.5Ручка открывания капотаКрепление велосипедаКнопка стеклоочистителя (переключатель омывателя стеклоочистителя)Шкив фазорегулятора распредвалаКрышка зеркала левая сторонаКрышка зеркала правая сторонаИндикатор зеркала Индикатор поворота левая сторонаИндикатор зеркала Индикатор поворота правая сторонаМодуль рулевого управления (ЭБУ УПРАВЛЕНИЯ РУЛЕВЫМ КОЛЕСОМ)Масло Корпус фильтра (радиатор масляного фильтра) Наклонный световой двигатель (открытый) Передняя крышка, корпус уплотнения кривошипа (уплотнительный фланец) Рулевая колонка Универсал Панель управления переключателем стеклоподъемника (облицовка) Регулятор регулировки рулевого колеса Датчик температуры топлива Компрессор насоса DSC (тормозной насос) Защитная пластина тормозов Задняя левая Защита тормозов Пластина задняя праваяЗащитная пластина тормозов Передняя леваяПластинка защиты тормозов Передняя праваяДАТЧИК ВЫСОКОГО ДАВЛЕНИЯ В ТОПЛИВНОЙ РЕЙКЕДополнительный водяной насос охлаждающей жидкости (клапан управления сердцевиной отопителя)Топливный насос WebastoКрышка распределителяРегулятор прогрева (ТОПЛИВНЫЙ НАГРЕВАТЕЛЬ)Охладитель масляного радиатора (масляный радиатор)Головки цилиндров и крышки головок (КОЛОЖНИЙ КЛАПАН КРЫШКА)Ротор, распределительРегулятор распределительного вала (распределительный клапан)Поворотный кулак le Шарнирная муфта (нижняя муфта рулевой колонки)Труба EGR (МЕТАЛЛИЧЕСКАЯ ТРУБА рециркуляции отработавших газов EGR)Переключатель задней шторкиМасляный поддон трансмиссииНатяжной роликКомпьютер стояночного тормоза — модульВыключатель циркуляции воздухаЗадний индикатор правая сторона RHRЗадний индикатор левая сторона Модуль LHECU Мотор вентилятора охлаждения двигателя Гидравлический насос ESP (насос стабилизации ESP) )Регулятор двигателя сиденья слеваРегулятор двигателя сиденья справаВодопроводЛямбда-зонд 5 проводов, БЕЛЫЙ ЧЕРНЫЙ ЖЕЛТЫЙ СЕРЫЙ РОЗОВЫЙЛямбда-зонд 4 провода, Белый Черный Серый КрасныйПереключатель открывания заднего стеклаЛямбда-зонд 8 проводов, Белый Желтый Черный Серый Синий Оранжевый Красный ЗеленыйЛямбда-зонд 4 провода, БЕЛЫЙ ЧЕРНЫЙ КРАСНЫЙ ЖЕЛТЫЙЛямбда-зонд 5 провода, Белый Черный Серый Коричневый ФиолетовыйЖгут проводов ЭБУ двигателяКомпьютер клеммы аккумулятораДатчик давления сажевого фильтра (Датчик перепада давления выхлопных газов)Передний молдинг порога (накладка)Задний молдинг порога (накладка)Лямбда-зонд 6 проводов, Белый Черный Желтый Синий Зеленый Лопасти вентилятора БЛОК ДАТЧИКА СИГНАЛИЗАЦИИЛямбда-зонд 3 провода, Коричневый Коричневый ФиолетовыйЭлектронная система управления дизельным двигателем (EDC)Bumpe r Угловой левый заднийУгол бампера правый заднийПридорожная сторона Контакты домкрата левая контакты двери праваяКамера заднего видаЭБУ впрыска топлива (ЭБУ форсунки)ГАЗОВАЯ форсунка Реле тягово-сцепного устройства (модуль прицепа)Рычаг реле переключения передачОтделка салонаКабель USB-AUX-Ipod (гнездо)Трубка подачи масла (Трубка маслопровода Маслопровод)Колеса — Вилка мотоцикла Tirer R12Рычаг тормоза мотоциклаСуппорт мотоциклаМасляный бак мотоциклаПанели и рамы мотоциклаДругая часть мотоциклаЭлектропроводка и жгутыВыключатель управления подвеской (кнопка переключателя гидравлической подвески)Патрон переднего указателя поворотаЦилиндр дверного замкаКронштейн панели коромысла передний левыйКронштейн панели коромысла передний правыйОпорный кронштейн крепления фары передний левыйОпорный кронштейн крепления фары передний правыйРециркуляция давления ДатчикАптечка первой помощиПредупреждающий треугольник, интегрированный в багажникДержатель номерного знакаТАХОГРАФКрепление тормозного суппорта (подходит для держателя) — ПЕРЕДНИЙ ПРАВЫЙКрепление тормозного суппорта (подходит для держателя) — ПЕРЕДНИЙ ЛЕВЫЙКрепление тормозного суппорта (подходит для держателя) — ЗАДНИЙ ПРАВЫЙКрепление тормозного суппорта (подходит для держателя) — ЗАДНИЙ ЛЕВЫЙЗапасной T ire Крепление колесаОконная рама двери — задняя праваяРама окна двери — задняя леваяРама окна двери — передняя праваяРама окна двери — передняя леваяДругие держателиАВТОТЕЛЕФОН, ЛЮЛЬКАОсушитель кондиционера Аккумулятор тормозного давления — передний правый Аккумулятор тормозного давления — передний левый Аккумулятор тормозного давления — задний правый Аккумулятор тормозного давления — задний левыйДругой переключательШарик Шарнир передний правыйШаровой шарнир передний левыйЗаливная горловинаШРУС Внешний ШРУСРедуктор сжиженного газаМодуль сирены сигнализации (сигнализация-гудок)Коромысло выхлопного валаВыхлопная труба для вебастоКрышка прикуривателя в сбореВнутренний блокирующий ступичный шарнирШРУСЭлектронный суппорт стояночного тормоза — задний левыйЭлектронный суппорт стояночного тормоза — задний правыйКрепления балки моста — задний правыйКрепления балки полуоси — задний левыйшары гидравлической подвески — задняя правая сторонашары гидравлической подвески -задний правый левыйбокПоперечный багажник на крыше впускной кулачок крышка распределительного валалямбда-зонд 4 провода, БЕЛЫЙ ЖЕЛТЫЙ ЧЕРНЫЙ КРАСНЫЙ Комплект оловянных колец R14комплект оловянных колец R15комплект оловянных колец R16комплект оловянных колец R 17Работа педали, Педаль тормоза, Кронштейн педали, Педаль сцепления, ШРУС треноги. Alex RushПоворотный кулак — ПЕРЕДНИЙ ПРАВЫЙПоворотный кулак — ПЕРЕДНИЙ СЛЕВАПоворотный кулак — ЗАДНИЙ ПРАВЫЙПоворотный кулак — ЗАДНИЙ ЛЕВЫЙДержатель подшипника задний левыйдержатель подшипника задний правыйПодушка безопасности подвески — передняя праваяПодушка безопасности подвески — передняя леваяПодушка безопасности подвески -задняя леваяПодушка безопасности подвески -задняя праваяЭлектропривод Крышка багажникаЗаднее крыло (арка) Правое Переднее крыло (арка) Левое Реле топливного насосаЛампочка заливки топлива Ручной насосЗащитный кожух выхлопной трубыНасосы гидравлической подвески (насос подвески)сферы гидравлической подвески — передняя правая сторонасферы гидравлической подвески — передняя левая сторонаЛямбда-зонд 4 провода, ЖЕЛТЫЙ ЧЕРНЫЙ ЧЕРНЫЙ ЗЕЛЕНЫЙ Регулятор привода впускного коллектораТРАНСФЕР ПРИВОД КОРОБКИ МОТОР МОТОР РАЗДАТОЧНОЙ КОРОБКИ БЛОК УПРАВЛЕНИЯ БЛОК Крепежная гайка маслоохладителя БЛОК УПРАВЛЕНИЯ ВОЗДУШНОЙ ПОДВЕСКОЙ AIRMATICSПодвеска Сфера, пневматическая подвескагидравлический блок управления подвеской (гидрораспределитель)Ударный гайковертАккумуляторная дрельНабор инструментовМасляный насос заднего дифференциала (Haldex Pre-charge)ПРОЦЕССА A ВТУЛКИ ПОПЕРЕЧНОГО КОЛЕСА RM задний правыйВТУЛКИ ПОПЕРЕЧНОГО РЫЧАГА задний левыйВТУЛКИ ПОПЕРЕЧНОГО КОЛЕСА ПЕРЕДНЕГО РЫЧАГА передний левыйВТУЛКИ ПОПЕРЕЧНОГО КОЛЕСА ПРОДОЛЬНОГО РЫЧАГА передний левый Двигатель подъема мощности задней двериЗадний трос замка багажникаКрепления заднего бампераКрепления переднего бампераНакладка на замок двери передняяНакладка на замок двери задняяЗадняя запасная шина Домкрат и инструментЗапорные винты автомобиляСиденье правое Механизмы блокировки задниеЗадние механизмы блокировки леваяПружина Ось передняяРучка прицепаБлок соленоидов коробки передачГлушительПодголовник сиденьяТорсионный стерженьШкив насоса компрессора AC AIRКожух вентилятораОпора ПЕРЕДНЕГО АВАРИЙНОГО БАГАЖНИКА (кронштейн)Бачок Eloys DPF (FAP)Крышка багажника на крышу — передняя левая сторонаКрышка багажника на крышу — передняя правая сторонаКрышка багажника на крышу — задняя левая сторонаКрышка крыши Стойка задняя праваяГибкая труба, выхлопная системаMaitnikasДержатель топливного бакаДержатель подушки безопасностиРасширительный клапан,кондиционерВакуумный ресивер (Резервуар)Растяжка колеса (удлинитель колесного ключа)Панель воздухозаборникаОхладитель рулевого управления с усилителемПреобразователь напряженияКрышка запасного колесаАдаптер разъема питания Прицепное устройство Фаркоп Гнездо соплаЗащитная пластина вала C спереди справаКрышка защитной пластины вала передняя леваяКрышка защитной пластины вала задняя праваяКрышка защитной пластины вала задняя леваяКошелек с руководством по эксплуатации (руководство по обслуживанию)Очистители фар Передний левыйОчистители фар передний правыйАдаптер кассеты MP3, CD, MDМотор ремня безопасности передний правыйМотор ремня безопасности передний левыйКомплект колес R13Комплект колес R14Комплект колес R15Комплект колес R16Комплект колес R17Комплект колес R18Комплект колес R19Комплект колес R20Держатель листовой рессорыСтабилизатор поперечной балки-кронштейнВыхлопной демпферАвтоматический привод сцепленияРегулятор напряжения Блок управления стабилизаторомРегулятор напряжения Блок управления стабилизатором — Аккумулятор давления воздухаVector Multi Temp Reefer Trailer Контроллер скрытого монтажаНабор задних фонарейПриводной вал (Кардан)Радар Датчик ACC Флаг Расстояние distronicПередняя камераЛямбда-зонд, 1 провод, ФиолетовыйДержатель ремня безопасности (Пряжка ремня безопасности) задний среднийУгловая шлифовальная машина Cord DrillHub Cap (Крышка) 18Внутренний держатель порога правыйВнутренний si Держатель ll левыйKebulas VisasStogasКоленчатый вал Колесо AnelloBullbarКронштейн балки (подрамник) передний правыйКронштейн балки (подрамник) передний левыйКронштейн балки (подрамник) — задний правыйКронштейн балки (подрамник) — задний левыйКронштейн кабиныОсушилка воздухаАккумулятор энергииЗамок кабиныДругой кронштейн для грузовиковSEAT AIR PUMPFтопливный насос стопорное уплотнение крышка уплотнительное кольцодвигатель подъема багажника багажникаAdBlue бакВоздушный контроллерЗапасное колесоРукоятка стеклоподъемника Крышка блока предохранителейПодъем

Kia Ceed (2010 — 2011) — схема блока предохранителей

Kia ​​Ceed (2010 — 2011) — схема блока предохранителей

Год выпуска: 2010, 2011

Внутренняя панель предохранителей

Описание Номинал предохранителя [A] Защищенный компонент
СТАРТ 10

Реле пускового двигателя

ПО А/КОН 10 Система кондиционирования воздуха
ГТД ЗЕРКАЛО 10 Обогреватель наружного зеркала заднего вида
СИДЕНЬЕ HTR 15 Обогрев сиденья
А/КОН 10 Система кондиционирования воздуха
ФАРА 10 Фара
ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ 25 Стеклоочиститель (передний)
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ 15 Задний стеклоочиститель
ДХО ВЫКЛ Дневной ходовой свет выключен
РР ПТФ 10 Противотуманная фара (задняя)
P/WDW (левый) 25 Электростеклоподъемник (левый)
ЧАСЫ 10 Часы
ЗАЖИГАЛКА 15 Прикуриватель
ДР ЗАМОК 20 Люк, замок/отпирание двери
ОТОЛОЧИТЕЛЬ 20 Передний антиобледенитель
СТОП 15 Выключатель стоп-сигнала
КОМНАТА LP 15 Комнатная лампа
АУДИО 15 Аудиосистема, маршрутный компьютер
Т/КРЫШКА 15 Задняя дверь, Складное зеркало
БЕЗОПАСНОСТЬ P/WDW RH ​​ 25 Стеклоподъемник безопасности (правый)
БЕЗОПАСНОСТЬ P/WDW LH 25 Стеклоподъемник безопасности (левый)
P/WDW (правый) 25 Электростеклоподъемник (правый)
Р/ВЫПУСК 15 Розетка
T/SIG 10 Модуль переключения
A/BAG ИНД. 10 Индикатор подушки безопасности
ГРУППА 10 Кластер, TMPS
A/BAG 15 Подушка безопасности
ЗАДНЯЯ ПРАВАЯ 10 Задний фонарь (правый)
ЗАДНЯЯ ЛЕВАЯ 10 Задний фонарь (левый)
МДПС 15 Рулевое управление с электроприводом
RR_P/ВЫПУСК 15 Задняя розетка



Панель предохранителей моторного отсека



Описание Номинал предохранителя [A] Защищенный компонент
Б+2 50 Распределительная коробка I/P (S/ROOF 20A, DR LOCK 20A, STOP 15A, T/LID 15A, Power Connector – ROOM 10A, AUDIO 15A, DEICER 15A, RR P/OUTLET 15A)
Б+1 50 Распределительная коробка I/P (реле — электрический стеклоподъемник, предохранитель — P/WDW LH 25A, P/WDW RH ​​25A, HAZARD 15A), RR FOG 10A, реле — задний фонарь, предохранитель — TAIL LH 10, TAIL RH 10A)
С/ВЕНТИЛЯТОР 40 Реле C/вентилятора (высокий уровень), реле C/вентилятора (низкий уровень)
АЛЬТЕРНАТ 150 Генератор
АБС 2 20 Модуль управления ABS, модуль управления ESP
АБС 1 40 Модуль управления ABS, модуль управления ESP
РР HTD 40 Соединительная коробка I/P (RR HTD RLY)
ВОЗДУХОДУВКА 40 Двигатель вентилятора
МДПС 80 Модуль рулевого управления с электроприводом
IGN 2 40 Выключатель зажигания (IG2, СТАРТ)
ЭБУ 4 20 ЭБУ, ИСА, EEGR
Ф/НАСОС 15 Реле топливного насоса
IGN 1 30 Замок зажигания (IG1, ACC)
H/LP 20 Головной фонарь (высокий)
П/ПТ 15 Противотуманки передние
СИГНАЛ 15 Звуковой сигнал
В/НН LO RH 10 Фара правая
В/НН LO LH 10 Левая фара, комбинация приборов (индикатор ближнего света)
АБС 10 Модуль управления ABS, модуль управления ESP
ЭБУ 10 Дизель — TCM, ECU, TCU
Бензин — ECM, PCM, ECU, PCU
ЭБУ 3 10 ЭБУ
ЭБУ 2 10 ЭБУ
ЭБУ 1 30 Дизель — ECM, ECU, TCU
Бензин — ECM, PCM, ECU, PCU
ИНЖ 15 Дизель — электрический привод EGR, привод VGT
Бензин – Форсунка №1 ~ №4
СНСР 2 15 Дизель — реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокий/низкий уровень), лямбда-зонд, реле воздушного отопителя, иммобилайзер
Бензин — Реле A/Con, реле C/вентилятора (высокий/низкий), датчик положения распредвала, электромагнитный клапан продувки адсорбера, клапан управления маслом, кислородный датчик вверх/вниз, иммобилайзер
СНСР 1 10 Дизель — реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокий/низкий уровень), лямбда-зонд, реле воздушного отопителя, иммобилайзер
Бензин — Реле A/Con, реле C/вентилятора (высокий/низкий), датчик положения распредвала, электромагнитный клапан продувки адсорбера, клапан управления маслом, кислородный датчик вверх/вниз, иммобилайзер
А/КОН 10 Реле кондиционера
СНСР 10 ЭБУ, ТКУ
Б/УП 10 Фонарь заднего хода
БАТТ SNSR 10 Датчик батареи



Панель предохранителей в моторном отсеке (только дизель)



Описание Номинал предохранителя Защищенный компонент
СВЕЧА НАКАЛА 80 Нагреватель воздуха накаливания
PTC HTR 1 50 вереск PTC 1
PTC HTR 2 50 вереск PTC 2
PTC HTR 3 50 вереск PTC 3
ТОПЛИВНЫЙ ФИЛЬТР 30 Топливный фильтр (нагреватель)

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

Блок предохранителей: 2015 — 2017 Kia Ceed Схема панели предохранителей

0

0

Типы предохранителей

Этот автомобиль имеет 3 (4) панели предохранителей, один расположен на боковой панели драйверов, другие в моторном отсеке рядом с батарея.



2017 Kia Ceed
Четыре типа предохранителей Kia Ceed


Если какие-либо фары, аксессуары или элементы управления вашего автомобиля не работают, проверьте предохранитель соответствующей цепи.Если предохранитель перегорел, элемент внутри предохранителя расплавится.
Если электрическая система не работает, сначала проверьте панель предохранителей со стороны водителя.
Всегда заменяйте перегоревший предохранитель на предохранитель того же номинала.
Перед заменой перегоревшего предохранителя переместитесь в безопасное место, выключите двигатель и все электрические устройства и отсоедините отрицательный кабель аккумулятора.
Если сменный предохранитель перегорает, это указывает на электрическую проблему. Избегайте использования задействованной системы, и мы рекомендуем вам проконсультироваться с авторизованным дилером Kia.
Используются четыре типа предохранителей: лезвийные для более низкой номинальной силы тока, картриджного типа, клеммы предохранителя батареи и мультипредохранителя для более высокой номинальной силы тока.

Электрическая система автомобиля защищена от повреждений электрическими перегрузками с помощью предохранителей.

Внутренний p an el fu se замена



Предохранитель внутренней панели



1. Выключите зажигание и все остальные выключатели.

2. Откройте крышку панели предохранителей.

3. Извлеките предполагаемый предохранитель. Используйте инструмент для снятия (Съемник предохранителей), расположенный в панели предохранителей моторного отсека.

4. Проверить снятый предохранитель; замените его, если он сгорел.

5. Вставьте новый предохранитель того же номинала и убедитесь, что он плотно входит в зажимы.



Если он сидит неплотно, рекомендуем обратиться к авторизованному дилеру Kia.Если у вас нет запасного, используйте предохранитель того же номинала из цепи, которая может вам не понадобиться для эксплуатации автомобиля, например предохранитель прикуривателя. Если фары, противотуманные фары, указатели поворота, габаритные огни или освещение салона не работают и с лампами все в порядке, рекомендуем обратиться к авторизованному дилеру Kia.
Описание панели предохранителей/реле Внутри крышек панели предохранителей/реле вы можете найти этикетку предохранителя/реле с указанием названия предохранителя/реле и емкости.

0
приборной панели (панель для бокового предохранителя водителя)

№ .. Рейтинг предохранителя .. защищенный компонент
1 30A P/SEAT DRV 4WAY : Переключатель поясничной опоры водителя ; 6WAY: ручной переключатель сиденья водителя, модуль IMS водителя
2 25A H/LP WASHER Блок реле ICM (реле омывателя фар)
3 25A P/WDW RH ​​Реле электрического стеклоподъемника RH, Модуль электрического стеклоподъемника безопасности водителя/пассажира, Модуль безопасного заднего стеклоподъемника, правый
4 10A T/GATE OPEN Реле задней двери
5 25A P/WDW Левое реле электрического стеклоподъемника, левое, питание безопасности водителя/пассажира; Оконный модуль, задний безопасный модуль электрического стеклоподъемника, левый
6 20A DR LOCK Реле блокировки/отпирания двери, реле блокировки
7 20A ЗАПАСНОЙ ЗАПАСНОЙ —
8 20A  РОЗЕТКА ПИТАНИЯ 2 Прикуриватель, задняя розетка
9 P/SEAT ASS Переключатель поясничной опоры пассажира
10 15A RR WIPER ICM Блок реле (реле заднего стеклоочистителя), двигатель заднего стеклоочистителя
11 7. 5A МОДУЛЬ 3 Auto Light & Photo Sensor, рычаг AT ​​(Shift Lock), аварийный выключатель
12 15A S/HEATER FRT Модуль обогрева сиденья водителя/пассажира
13 10A ACC A/V и головное устройство навигации (с O ISG), аудиосистема (без ISG), преобразователь постоянного тока в постоянный (с ISG), цифровые часы, модуль управления смарт-ключом, BCM, переключатель наружного зеркала, наружное зеркало
14 7,5 A A/CON Кластерный ионизатор, A /C Модуль управления, реле вентилятора, реле PTC
15 7.5A Блок реле IG2 ICM (реле омывателя фар), датчик дождя, BCM, электрохромное зеркало, панорамный люк, Smart, модуль управления ключом, модуль обогрева пассажирского сиденья,
Модуль обогрева сиденья водителя
16 10A HTD MIRR Наружное зеркало водителя/пассажира, ЭБУ, модуль управления кондиционером
17 7.5A ВНУТРЕННЯЯ ЛАМПА Лампа перчаточного ящика, лампа багажного отделения, лампа туалетного столика, левая/правая, комнатная лампа, лампа потолочной консоли
18 7,5A PDM 2 Модуль управления смарт-ключом, кнопка запуска/остановки
19 7,5A B/СИГНАЛ Блок реле ICM (реле звукового сигнала охранной сигнализации)
20 20A ЛЮК Панорамный люк
21 10A  МОДУЛЬ 2 Модуль электрического стояночного тормоза, преобразователь постоянного тока в постоянный (с ISG), переключатель корректора фар, модуль управления кондиционером, Задний датчик системы помощи при парковке, модуль управления интеллектуальной системой помощи при парковке, левая/правая фара, рычаг переключения передач ATM IND. , переключатель центральной панели, нижний переключатель аварийной панели, модуль обогрева сиденья водителя/пассажира, модуль IMS водителя
22 15A HTD STRG Обогреватель рулевого колеса
23 20A Блок предохранителей и реле IG1 E/R (ECU4, B/UP LAMP) , ABS3, TCU2 FUSE)
24 25A Реле стеклоочистителя FRT, блок реле ICM (реле датчика дождя), электродвигатель переднего стеклоочистителя



25 7,5A Модуль иммобилайзера MEMORY 2 (без смарт-ключа) 29

7,5A
ПАМЯТЬ 1 Внешнее зеркало водителя/пассажира (складывающееся), внешняя ручка электронного ключа водителя/пассажира, модуль IMS водителя, переключатель центральной панели приборов, комбинация приборов, модуль контроля давления в шинах, BCM, модуль управления кондиционером, блок реле ICM ( Реле складывания/раскладывания наружных зеркал), ключ зажигания ILL.и дверной сигнализатор, задний переключатель помощи при парковке, разъем канала передачи данных, зуммер
27 10A BRAKE SWITCH Модуль управления смарт-ключом, выключатель стоп-сигнала
28 7,5 A CLUSTER CLUSTER Комбинация приборов, цифровые часы
29 7,5 A  Блок EPS РУЛЕВОГО УПРАВЛЕНИЯ
30 7,5 A ЗАПЧАСТИ ЗАПАСНЫЕ ЧАСТИ —
31 7,5 A Стартовое реле, ECU, переключатель блокировки зажигания, переключатель диапазонов коробки передач,
TCU, модуль управления смарт-ключом
32 15A МУЛЬТИМЕДИА A/V и навигационная головка Блок (без ISG), аудиосистема (без ISG), преобразователь постоянного тока в постоянный (с ISG), цифровые часы
33 10A ЗАПЧАСТИ ЗАПЧАСТИ —
34 25A PDM 1 Модуль управления смарт-ключом
35 15A POWER OUTLET1 Передняя розетка

36 7. 5A A/BAG IND Комбинация приборов
37 10A МОДУЛЬ 1 BCM, модуль контроля давления в шинах, рычаг AT,
Аудиосистема, модуль адаптивного переднего освещения, блок LDWS

38 15A A/BAG Модуль управления SRS 9003

Замена предохранителя панели моторного отсека



внутренняя панель предохранитель на панели
Предохранитель панели моторного отсека

1. Выключите зажигание и все остальные выключатели.

2. Снимите крышку блока предохранителей, нажав на кран и потянув вверх. Когда предохранитель ножевого типа отключен, извлеките его с помощью зажима, предназначенного для замены предохранителей, расположенного в блоке предохранителей машинного отделения. После снятия надежно вставьте запасной предохранитель такого же количества.

3. Проверить снятый предохранитель; замените его, если он сгорел. Чтобы извлечь или вставить предохранитель, используйте съемник предохранителя в панели предохранителей моторного отсека.

4. Вставьте новый предохранитель того же номинала и убедитесь, что он плотно входит в зажимы.Если он сидит неплотно, мы рекомендуем вам обратиться к авторизованному дилеру Kia.



Двигатель для моторных отсеков Панель предохранителя (для бензинового двигателя MPI, GDI)
Двигатель для моторных отсеков PUSE (для бензинового двигателя MPI, GDI)
Панель предохранителей в моторном отсеке (для дизельного двигателя)

Панель основных предохранителей в моторном отсеке (для бензиновых двигателей MPI, GDI)



Главный предохранитель
Главный предохранитель
Электрическое оборудование не работает, хотя предохранители на внутренней панели и в моторном отсеке не перегорели, или многие из них не работают одновременно, возможно, перегорел главный предохранитель (Тип клеммы предохранителя аккумулятора) внутри крышки аккумулятора (+).
Если главный предохранитель перегорел, его необходимо удалить следующим образом:
1. Выключите двигатель.
2. Отсоедините отрицательный кабель аккумуляторной батареи.
3. Снимите гайки, показанные на рисунке выше.
4. Замените предохранитель на новый того же номинала.
5. Переустановите в порядке, обратном снятию.

ОСТОРОЖНО
• После проверки главного предохранителя надежно установите крышку, закрывая крышку, проверьте звук блокировки.
В противном случае возможны сбои в электроснабжении из-за просачивания воды.
• Визуально осмотрите крышку батарейного отсека на предмет надежности закрытия. Если крышка батарейного отсека закрыта ненадежно, электрическая система может быть повреждена из-за попадания влаги в систему.


Многофункциональный предохранитель

Многофункциональный предохранитель


Если многофункциональный предохранитель перегорел, его необходимо снять следующим образом:
1. Выключить двигатель.
2. Отсоедините отрицательный кабель аккумуляторной батареи.
3.Снимите панель предохранителей с правой стороны моторного отсека.
4. Снимите гайки, показанные на рисунке выше.
5. Замените предохранитель на новый того же номинала.
6. Переустановите в порядке, обратном снятию.


✽ УВЕДОМЛЕНИЕ
Если перегорел многоцелевой или главный предохранитель, мы рекомендуем вам обратиться к авторизованному дилеру Kia.

Console KIA CEED 10 (2010-) [General]

1H000

1H260AL4 1H260AL4 1H260AL4 0 0 H050
PNC Номер детали Кол-во Деталь Модель Описание Дата начала Конец дата начала Информация
1018AD 1018AD 1018AD 1018AD 1018AD 1018AD 1018AD 1018AD 1018AD 1018AD 1018AD 1018805101 6 ВИНТ — НАРЕЗКА [+] Коды опций:
[8461B1] DLX — ПВХ
[84FAA1] RR(БЕЗ РИСУНКА)
22. 07.2010 13.03.2012
1018AD 1018805103 2 Винт — постукивание [+] Коды вариантов:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILL)
22.07.2010 13.03 .2012
1018Ad 1018AD 1018805163 5 5 Винт — постукивание [+] Опционные коды:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILL)
22.07.2010 13.03.2012
1018Ad 1018805103 2 2 [+] Опция Коды:
[8445A2] Сигаровальная зажигалка — W / ILLUM
[846EA1] Выпускная розетка
[8481A6] зерна — металлическая краска
9618A1] USB+AUX
22.07.2010 13.03.2012
1125KA 1125406143 4 Болт [+] Опции Коды:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILS)
22. 07.2010 13.03.2012
1125KC 1125406201 2 Болт [W / Syther] [+] Коды вариантов:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILL)
01.09.2011 13.03.2012
1125KC 1125406203 2 2 Болт [W / Syther] [+] Опции Коды:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILS)
22.07.2010 01.09.2011
1249EB 12423 6 Винт — постукивание [+] Коды вариантов [+] Опционные коды:
[8445A2] Зажигалка сигары — W / ILLUM
[846EA1] Выпускная розетка
[8481A6] 9618A1] USB+AUX
22.07.2010 13.03.2012
1491LB 14
000
14
000
3 3 Grommet [Винт] [+] Коды вариантов:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILS)
22. 07.2010 13.03.2012
82212 823541h000 823541H000 2 Клип [+] Коды вариантов:
[8445A2] Сигара зажигалка — W / ILLUM
[846EA1] Power — Metal Paint
[9618A1] USB+AUX
22.07.2010 13.03.2012
84610E 846101H8500W 1 Консоль Assy — этаж, INT; EQ [+] Коды вариантов:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILL)
22 .07.2010 13.03.2012
84613A 84613A 846281H000EQ 1 Pad — Консоль, INT; EQ [+] Опции Коды:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILS)
22.07. 2010 13.03.2012
84617 г 846171H5700W 1 Обложка — консольный коммутатор Монтаж, INT; EQ [+] Опции Коды:
[8445A2] Сигара зажигалка — W / ILLUM
[8461A6]. ЗЕРНО-МЕТАЛЛИЧЕСКАЯ КРАСКА
[9618A1] USB+AUX
22.07.2010 13.03.2012
84635B 846901h000 846901h000 1 кронштейн — консоль пола задний монтаж [+] Опция Коды:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILS)
22.07.2010 13.03.2012
84637 84637 846351H000 846351h000 1 Кронштейн — консоль для пола переднего монтажа [+] Опционные коды:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILS)
22.07.2010 13.03.2012
84638A 846371H000 1 Кронштейн Assy — Console Center Mounting [+] Опции Коды:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILL)
22. 07.2010 13.03.2012
84650D 846501H3853 846501H3853 80054 1 Обложка Assy — Консоль Верхний, INT; EQ Transaxle: [B] Auto — 4 Speed ​​2WD
[+] Коды вариантов:
[8445A2] Сигара зажигалка ILLUM
[846EA1] РОЗЕТКА ПИТАНИЯ
[8481A6] ЗЕРНО-МЕТАЛЛИЧЕСКАЯ КРАСКА
[9618A1] USB+AUX
22.07.2010 13.03.2012
84650D 846501H415AL4 1 Обложка Assy — Консоль Верхний, INT; EQ Transaxle: [7] Руководство T / M — 6 скорость 2WD
[+] Коды вариантов:
[8445A2] Сигаре — С ПОДСВЕТКОЙ
[846EA1] POWER OUTLET
[8481A6] GRAIN — МЕТАЛЛ КРАСКА
[9618A1] USB+AUX
22.07.2010 13.03.2012
84652G 84652G 846521H260AL4
1 Крышка Assy — консоль Верхний, INT; EQ Transaxle: [B] Auto — 4 Speed ​​2WD
[+] Коды вариантов:
[8445A2] Зажигалка ILLUM
[846EA1] РОЗЕТКА ПИТАНИЯ
[8481A6] ЗЕРНО-МЕТАЛЛИЧЕСКАЯ КРАСКА
[9618A1] USB+AUX
22. 07.2010 13.03.2012
84653B 84653B 846511H550EQ 1 Обложка — Передняя консоль Верхний, INT; EQ [+] Коды вариантов:
[8445A2] Сигара Light — W / Illum
[8461A6] ЗЕРНО-МЕТАЛЛИЧЕСКАЯ КРАСКА
[9618A1] USB+AUX
22.07.2010 13.03.2012
84653Q 84653Q 846531H060Al4 1 BEZEL — Рычаг смены, INT; EQ Transaxle: [7] Руководство T / M — 6 скорость 2WD
[+] Опция Коды:
[8445A2] Сигара зажигалка С ПОДСВЕТКОЙ
[846EA1] РОЗЕТКА ПИТАНИЯ
[8481A6] ЗЕРНО-МЕТАЛЛИЧЕСКАЯ КРАСКА
[9618A1] USB+AUX
22.07.2010 13.03.2012
84655H 84655H 846551H000EQ 1 Plate — консоль верхняя крышка, INT; EQ [+] Опция Коды:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILL)
22. 07.2010 13.03.2012
84660 846601H0000W 1 Assy Assy — Консоль, INT; EQ [+] Коды вариантов:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILL)
22 .07.2010 13.03.2012
84680d 846801H200EQ 1 Обложка Assy — консоль задний, INT; EQ [+] Опция Коды:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILL)
22.07.2010 13.03.2012
84913 84913 846201H000EQ 1 1 Держатель — напиток, INT; EQ [+] Коды вариантов:
[8461B1] DLX — PVC
[84FAA1] RR (W / O ILL)
22.07.2010 13.03.2012
85839 8583 9 Clip — Spring [+] Опции [+] Опция:
[8445A2] Сигара Light — W / Illum
[846EA1] Комната
[8481A6] Зерно-металлическая краска
9618A1] USB+AUX
22. 07.2010 13.03.2012
85839 8583 9 Clip — Spring [+] Опции [+] Опция:
[8445A2] Сигара Light — W / Illum
[846EA1] Комната
[8481A6] Зерно-металлическая краска
9618A1] USB+AUX
22.07.2010 13.03.2012
951451H050
1 Проводка Assy — Extense [+] Опция Коды:
[8445A2] Сигара зажигалка — W / ILLUM
[846EA1] Выпускная розетка
[8481A6] Зерно — металлическая краска
[9618A1] USB+AUX
22.07.2010 13.03.2012
95120 951201H400EQ 1 Розетка Assy — прикуриватель, INT; EQ [+] Опции Коды:
[8445A2] Сигара Light — W / Illum
[846ea1]. ЗЕРНО-МЕТАЛЛИЧЕСКАЯ КРАСКА
[9618A1] USB+AUX
22.07.2010 13.03.2012
95120A 951201H500EQ 1 гнёнс Assy — аксессуар, INT; EQ [+] Коды вариантов:
[8445A2] Сигара зажигалка — W / ILLUM
[846eA1] Power Outlet
[8481A6] — КРАСКА ДЛЯ МЕТАЛЛА
[9618A1] USB+AUX
22.07.2010 13.03.2012
96120L 961201H050 961201H050 1 Jack Assy — Вспомогательный и USB [+] Коды вариантов [8445A2] Сигара зажигалка — W / ILLUM
[846EA1] Выпускной пункт
[8481A6] КРАСКА
[9618A1] USB+AUX
22.07.2010 13.03.2012

Kia Ceed Обзор 2022 | машина вау

Kia Ceed — доступный семейный хэтчбек, впечатляюще практичный и оснащенный высокотехнологичными функциями в стандартной комплектации, но вряд ли вы назовете его удовольствием от вождения.

Купите или возьмите в аренду Kia Ceed по цене, которая вам понравится

Мы избавим вас от хлопот и торга при покупке автомобиля, найдя для вас выгодные предложения от местных и национальных дилеров.

рекомендованная розничная цена 19 705 фунтов стерлингов — 29 025 фунтов стерлингов

цена автомобиля от

Ежемесячно
£162*

Использовал
11 000 фунтов стерлингов

вау-рейтинг

Эта оценка присуждается нашей командой

эксперты-рецензенты

после длительных испытаний автомобиля

Что хорошего

  • Ботинок хорошего размера
  • Много стандартного оборудования
  • Очень экономичный дизельный двигатель

Что не так хорошо

  • Скромный интерьер
  • Не очень весело водить
  • Задняя часть тугая в спине

Kia Ceed хорошая машина?

Kia Ceed — доступный небольшой семейный хэтчбек с просторным салоном и впечатляюще практичным багажником. Конечно, это не шоу-стопор, но его умный внешний вид означает, что ему не нужно полагаться на уловки пунктуации (как старый Cee’d), чтобы быть замеченными — немного похоже на инди-группу с мучительным названием, которая наконец-то стала мейнстримом. .

Kia Ceed вырос и повзрослел не только снаружи, но и внутри. Вы получаете множество стандартного оборудования, в том числе 8-дюймовый сенсорный экран, зеркальное отображение смартфона, а также небольшое количество отделки с металлическим эффектом и множество мягких пластиковых накладок.

Сиденья также обладают достаточной поддержкой, а регулировок для высоких водителей более чем достаточно, чтобы удобно устроиться на передних сиденьях Kia Ceed. Выберите автомобиль высшего класса, и вы даже получите 10-позиционную электрическую регулировку и электрическую поясничную опору, чтобы предотвратить боли в спине в дальних поездках.

К счастью, комфорт задних сидений не забыт — места на задних сиденьях почти так же много, как и на передних. В результате пассажиру ростом шесть футов достаточно места, чтобы сесть позади такого же высокого водителя, а мягкое центральное сиденье и почти ровный пол означают, что трое взрослых могут сидеть бок о бок, если не так много. номер, как в гольфе.

Kia Ceed может с легкостью перевозить не только пассажиров, но и в багажнике. В его 395-литровый багажник вы сможете втиснуть больше, чем в любой другой небольшой хэтчбек, а стандартный регулируемый пол означает, что вам не нужно беспокоиться о грузовой кромке.

Откиньте задние сиденья вниз, и там будет достаточно места для перевозки велосипеда с прикрепленным колесом. Фактически, единственная заноза в боку впечатляющего практичного Kia Ceed заключается в том, что под полом багажника недостаточно места для хранения багажной полки.

Последний Kia Ceed, возможно, лишился странного расположения апострофа старой версии, но получил множество престижных функций и действительно стильный новый внешний вид.

Если вы не планируете набивать багажник своего Kia Ceed до краев, то 1,0-литровый бензиновый двигатель начального уровня будет достаточно мощным. Он плавный в городе и может справиться со странной прогулкой по автомагистрали, не чувствуя чрезмерного напряжения.

Существует более мощная версия с 1,4-литровым двигателем, которую стоит рассмотреть, если вы совмещаете езду по городу и автомагистрали и очень экономны.6-литровый дизель, если вы планируете ездить на Kia Ceed на дальние расстояния. Если вы ищете что-то более спортивное, обратите внимание на 1,6-литровый бензиновый двигатель.

Если вы совершаете много дальних поездок, опциональная семиступенчатая автоматическая коробка передач станет достойным обновлением. Стандартная шестиступенчатая механическая коробка передач достаточно проста в использовании, но автомат работает плавно, отзывчиво и более расслабляюще при длительном использовании, особенно в пробках.

Какой бы двигатель и коробка передач вы ни выбрали, вам будет несложно управлять Kia Ceed.Регуляторы освещения и большие окна максимально упрощают маневрирование по городу, а его эластичная подвеска отлично справляется с устранением больших выбоин. На скорости также довольно тихо — несмотря на небольшой шум ветра, вызванный дверным зеркалом, — и даже автомобили начального уровня получают круиз-контроль в стандартной комплектации.

Конечно, управлять им не так весело, как Ford Focus, даже в его самом спортивном облике GT. Но Ceed поставляется с множеством высокотехнологичных функций, призванных сделать его максимально безопасным.Он еще не прошел краш-тесты Euro NCAP, но стандартное автоматическое экстренное торможение, круиз-контроль и помощь в поддержании полосы движения должны помочь сделать его одним из самых безопасных небольших семейных автомобилей в продаже.

Если вы ищете безопасный, хорошо оборудованный и удобный семейный автомобиль и не слишком беспокоитесь о причудливых значках или спортивной управляемости, Kia Ceed станет отличным выбором.

Насколько это практично?

Kia Ceed сочетает в себе просторный салон с впечатляюще практичным багажником — непростая задача для хэтчбека, — но в некоторых вариантах сзади места для трех взрослых больше.

Багажник Kia Ceed не содержит каких-либо особенно умных функций хранения, но он легко загружается и больше, чем почти все другие небольшие хэтчбеки — что еще вам нужно?

Габаритные размеры

Багажник (сиденья вверх)

357 — 395 литров

Багажник (сиденья опущены)

1 253 — 1 291 литр

Пассажирское пространство

У вас будет достаточно места, чтобы вытянуться в передней части Kia Ceed, даже если вы очень высокий.В стандартной комплектации вы получаете регулировку сиденья по высоте, а места для головы, коленей и ног более чем достаточно, чтобы чувствовать себя комфортно в дальних поездках.

Сиденье имеет достаточную регулировку по высоте, чтобы позволить водителям более низкого роста также получить приличный обзор, и вы получаете электрическую регулируемую поясничную опору, которая помогает уменьшить боль в спине при дальних поездках, на всех моделях, кроме «2» и Blue Edition.

Выберите топовую версию First Edition или GT Line S Ceed, и вы также получите 10-позиционную электрическую регулировку сиденья с функцией памяти — удобно, если ваша вторая половина значительно выше или ниже вас.Автомобили First Edition также поставляются с вентиляцией передних сидений и подогревом для всех сидений, кроме центрального заднего сиденья, — именно то, что нужно, чтобы пассажиры не жаловались холодным зимним утром.

В громоздком основании сиденья более чем достаточно места для подъема через дверной проем Kia Ceed, а стандартные точки крепления Isofix легко найти за набором пластиковых крышек.

К сожалению, в то время как высота над головой на заднем сиденье такая же, как у Hyundai i30, в Kia Ceed не так много места для ног, как в некоторых других небольших хэтчбеках.Взрослым достаточно места, чтобы сесть позади водителя ростом шесть футов, но если вы регулярно возите высоких пассажиров, вам будет лучше с VW Golf.

Аналогичная история, когда сзади нужно перевозить сразу трех пассажиров. Практически плоский пол Kia и центральное заднее сиденье с хорошей набивкой означают, что у вашего среднего пассажира не должно возникнуть проблем с комфортом, но в нем не так много места для плеч, как в Golf или Astra.

Черная обшивка крыши, которую вы получаете в моделях GT Line, GT Line S и GT, также делает задние сиденья более тесными, чем в менее спортивных моделях.Стоит иметь в виду, если вы регулярно возите пассажиров в кузове.

Загрузочное пространство

В 395-литровом багажнике Kia Ceed больше места, чем у VW Golf, Vauxhall Astra и Ford Focus. Квадратная форма багажника позволяет легко упаковать объемный багаж, а благодаря регулируемому полу багажника в поднятом положении нет раздражающей грузовой кромки, поэтому тяжелые предметы легко скользить.

Легко поместится большая детская коляска, два больших чемодана и набор мягких сумок, а также множество точек крепления, крючки для покупок и эластичный ремень для надежной фиксации мелких предметов.

К сожалению, под фальшполом места для хранения полки недостаточно. В результате вам придется оставить его дома или неуклюже спрятать за передними сиденьями, если вы планируете перевозить высокие предметы, такие как растения в горшках, в багажнике Kia Ceed.

Если вам необходимо перевозить более длинный багаж, задние сиденья раскладываются в двух направлениях (60:40) с помощью рычагов у подголовников. Откинув всего одно сиденье, пассажир может сесть сзади, а из задних сидений торчит предмет размером со стремянку.

Если сложить все задние сиденья Kia Ceed, его багажник увеличится до 1291 литра. Это больше, чем у Hyundai i30 и Ford Focus, но не так много, как у Astra и Golf. Совершенно плоский грузовой отсек Ceed позволяет легко загрузить велосипед с прикрепленными колесами, но вместительная Skoda Octavia еще более вместительна.

Каково это водить?

Kia Ceed прост в управлении и удобен, но он не вызовет у вас широкой ухмылки на извилистой проселочной дороге, как некоторые другие хэтчбеки.

Вождение Kia Ceed не оставит вас в восторге — вместо этого вы можете быть слегка удивлены его способностью сглаживать чудовищные выбоины, как на гораздо более крупном автомобиле.

Производительность и экономичность

Вы можете получить Kia Ceed с тремя бензиновыми и двумя дизельными двигателями, а также с шестиступенчатой ​​механической или семиступенчатой ​​автоматической коробкой передач.

Бензиновый двигатель начального уровня мощностью 120 л.с. — очень хороший универсал, особенно если вы много ездите по городу.Он чувствует себя довольно бодро, когда выезжаете с перекрестков, и не слишком борется, когда выезжаете на автомагистраль. Конечно, это немного шумно, когда вы сильно ускоряетесь, чтобы обогнать медленно движущийся транспорт, но это плавно, когда вы просто едете и не будете стоить земли, чтобы бежать. Kia утверждает, что он вернет 52,3 миль на галлон, но вы можете ожидать, что в нормальных условиях вождения он будет управлять цифрой около сорока.

Если вы предпочитаете более сбалансированную езду по городу и за городом, вам следует рассмотреть чуть более мощный 140-сильный двигатель 1.4-литровый турбо бензин. Он чувствует себя немного менее напряжённым на скоростях автомагистрали, чем версии мощностью 120 л.

Для спортивных моделей GT также доступен более динамичный 1,6-литровый бензиновый двигатель с турбонаддувом мощностью 204 л.с. Этот более агрессивно выглядящий Ceed разгоняется до сотни за 7,8 секунды. В то время он был далеко не таким быстрым и веселым, как Golf GTI, но все же удивительно бодрым для скромного семейного хэтчбека.

Если вы совершаете много дальних поездок по автомагистралям, лучшим выбором будет 1,6-литровый дизельный двигатель мощностью 115 л.с. Он не такой быстрый, как два бензиновых двигателя, но он будет счастливо двигаться со скоростью 70 миль в час и потребляет заметно меньше топлива. Kia утверждает, что он вернет 74,3 мили на галлон, но мы справились с расходом более 80 миль на галлон на смеси автомагистралей и проселочных дорог. Добавьте к этой модели опциональный пакет Eco Pack (который включает в себя заниженную подвеску, специальные шины и различные скрытые аэродинамические элементы), и этот дизельный двигатель выбрасывает всего 99 г/км CO2.В результате налог будет стоить всего 145 фунтов стерлингов в год.

Каждый Kia Ceed в стандартной комплектации поставляется с шестиступенчатой ​​механической коробкой передач, которая обеспечивает плавность хода и простоту использования в городе. Однако, если вы добираетесь до работы в длительных пробках, вам следует рассмотреть возможность доплаты за дополнительную семиступенчатую автоматическую коробку передач. Этот блок доступен в дизельных моделях мощностью 115 л.с. и бензиновых моделях мощностью 140 л.с. и фактически улучшает экономию топлива на пару миль на галлон. Он переключает передачу слишком агрессивно, когда вы резко ускоряетесь, но он, безусловно, избавит вас от кажущегося бесконечным движения с частыми остановками.

Вождение

Kia Ceed очень прост в управлении и довольно удобен – именно то, что вы хотите от небольшого семейного хэтчбека.

Легкое рулевое управление помогает максимально облегчить маневрирование в узких пробках, а подвеска достаточно хорошо сглаживает неровности и выбоины. Конечно, Kia Ceed подпрыгивает немного больше, чем VW Golf, на особенно больших выбоинах, но вы не почувствуете резких ударов через свое сиденье — даже на дорогах с заметными рябками.

Ceed не сильно кренится в поворотах, поэтому у пассажиров сзади не должно быть причин укачивать. Однако он не кажется таким проворным, как Ford Focus, но с радостью справится с несколькими крутыми поворотами, особенно в облике GT. Эти спортивные версии оснащены заниженной подвеской и большими легкосплавными дисками, которые делают Kia Ceed более увлекательным вождением на извилистой проселочной дороге.

Вы не будете так широко улыбаться, как в VW Golf GTI, но Kia Ceed GT более доступен по цене и по-прежнему доставляет удовольствие.

Если вы проводите больше времени на автомагистралях, чем на пустых дорогах категории B, держитесь подальше от версий GT и придерживайтесь чего-то более разумного. Более мягкая и ориентированная на комфорт подвеска менее спортивных моделей Ceed делает их более комфортными при движении и снижает уровень раздражающего шума шин, слышимого на автомагистралях.

К сожалению, на скорости 70 миль в час боковые зеркала заднего вида Kia Ceed создают изрядное количество шума ветра. Тем не менее, по крайней мере, вы получаете круиз-контроль в стандартной комплектации, который поможет вам скоротать долгие поездки по автомагистралям.

В городе большие окна Ceed и довольно тонкие дверные стойки обеспечивают хороший обзор, поэтому вы можете заметить приближающийся транспорт на перекрестках и маневрировать в узких промежутках, не вспотев.

К слову о узких промежутках — если мысль о параллельной парковке вселяет в ваше сердце страх, выбирайте топовую модель First Edition. Они поставляются с аккуратной функцией самостоятельной парковки, которая направит вас в узкую бухту и на параллельные парковочные места. Если вы не против сделать решительный шаг самостоятельно, но не возражаете против небольшой дополнительной помощи, автомобили среднего класса «3» оснащены задними датчиками парковки, а каждый Kia Ceed в стандартной комплектации получает камеру заднего вида — неплохо для доступного семейного хэтчбека. .

Не менее впечатляющим является количество стандартных комплектов безопасности, которые вы получаете для всей линейки Kia Ceed. Даже автомобили начального уровня «2» поставляются с круиз-контролем, системой помощи при удержании полосы движения и автоматическим экстренным торможением, которое задействует тормоза, если автомобиль обнаруживает препятствие на своем пути впереди.

Выберите топовую модель First Edition с автоматической коробкой передач, и вы получите то, что Kia называет Lane Follow Assist — функция, которая будет искать пробелы в движении на автомагистралях и поможет вам двигаться по полосам с меньшими пробками.Что еще более полезно, он будет управлять, чтобы вы оставались на своей полосе, и работает вместе с функцией адаптивного круиз-контроля, чтобы сохранять безопасное расстояние до других автомобилей, тормозя и ускоряясь при необходимости. Все эти функции должны помочь Kia Ceed получить высокий балл во время краш-тестов Euro NCAP.

Как там внутри?

Интерьер Kia Ceed наполнен технологиями и выглядит гораздо более престижно, чем старая модель, но альтернативы по-прежнему имеют преимущество, когда речь идет о ярком дизайне и роскошных материалах.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
