Самодельный дачно-дворовый музыкальный центр (часть 1)

Весна — как много в этом слове! Пора работы во дворе, на даче, саду и огороде, ну как тут обойдешься без хорошей музыки, поэтому давайте сделаем садово-дачный (кто как хочет, так и называйте) музыкальный центр своими руками.

На фото: Внешний вид, промежуточного этапа изготовления.

ПУНКТ 1. Приступим.

Что нам необходимо для этого:
— Старая но еще рабочая пассивная музыкальная колонка, средних размеров
— Старая кассетная автомагнитола
— Старый блок питания от компьютера АТ или АТХ
— Небольшой экранированный аудио кабель с мини джеком 3.5 на конце
— Шнур питания с вилкой 220в.

Инструменты:
— Электродрель
— Электролобзик
— Болгарка
— Клей по дереву.

Я буду переделывать свою старую самодельную акустическую колонку, которая уже много лет работала и жила на улице, теперь пришла пора ее модернизировать.

Вот в таком ужасном виде она предстала на рабочем верстаке.

ПУНКТ 2. Электроника.
Для сердца музыкального центра хорошо подойдет старая кассетная автомобильная магнитола, которая наверняка завалялись в гараже у каждого автолюбителя.

Для питания приспособим самый универсальный и распространенный БП в мире, это блок питания от любого системника ПК, который 100% есть у каждого, кто заходит на сайт мастеров Самодельщиков.

Для начала давайте доработаем нашу автомагнитолу выносным аудио входом, благодаря которому она сможет гордо называться Мультисистемной, мы сможем подключать любое мобильное устройство, гаджет с wi-fi для прослушивания огромного количества интернет радио станций.

Для начала давайте разберем магнитолу и припаяем экранированный аудио кабель с мини джеком 3.5 на конце, к которому и будет подключаться наш современный друг телефон, планшет или другое устройство, имеющее разъем для наушников на своем борту.

Выкрутим все необходимые болты и снимем верхнюю крышку корпуса.

Выкрутим боковые четыре болтика.

Нажимая на пластмассовые замки отверткой снимаем переднюю панель.

Открутим все болты крепления радиатора микросхемы УНЧ, это такая большая алюминиевая деталь сзади магнитолы.

Аккуратно снимем ее и положим в сторону. Стрелочка указывает на микросхему УНЧ, при обратной сборке не забудем освежить термопасту на ней.


Выкрутим пять болтиков крепления кассетного привода и отсоединим два разъема (в другой магнитоле возможны вариации).

Отсоединим разъем электроники привода.

Отсоединим разъем магнитной головки.

Теперь можно вынуть сам привод и положить в сторону.

Перед нами главная плата, выкручиваем по углам четыре болтика.

Можно снимать заднюю крышку корпуса и приступать к изучению электронной схемы.

Нас интересует предварительный усилитель, микросхема которая стоит рядом с разъемом магнитной головки.

На фото: Микросхема предварительного усилителя (красная звезда), разъем магнитной головки (зеленая стрелка), резисторы к которым будем припаивать аудио кабель (две зеленые стрелки).

Аналогичным способом Вы также найдете микросхему в вашей магнитоле.

Варианты схем входных усилителей.

Как видите, все схемы очень похожи и аналогичны.

Соберем простую схему аудио кабеля, припаяем два маленьких электролита (но можно и без них обойтись) и мини джек 3,5 мм.

А это схема поясняет куда паять сам аудио кабель с мини джеком.

Припаиваем центральные проводники на выходы с микросхемы левого и правого канала, экраны на общий провод (корпус). Изолируем, лакируем место пайки.

Удобным маршрутом выводим кабель наружу магнитолы.

Устанавливаем на место привод, закручиваем болтики, подключаем разъемы.

Теперь надо сделать выключатель для останавливания мотора привода кассеты.

Для того чтобы подать сигнал звука, через наш выведенный наружу кабель, на выходной усилитель магнитолы, надо вставить кассету и включить режим воспроизведения, а чтобы она не играла вместе с нашей музыкой с телефона, надо просто остановить мотор. Можно конечно отключить питание микросхемы предварительного усилителя или другие варианты, но этот способ самый простой и понятный для не подготовленного Самоделкина.

В разрыв одного провода питания мотора, подключаем наш выносной выключатель, его надо разместить на корпус колонки.


Изолируем и выводим его из магнитолы.

Продолжаем полную сборку корпуса, обновляем термопасту.

Крепим радиатор на место.

Переднюю панель.

Все собрано.

ПУНКТ 3. Слесарная часть.
Почистим и разберем корпус колонки.

Разбираться не желает, пускаем в ход болгарку.


Пошла.

Посмотрим, что там творится.

А творится, что то страшное, по остаткам экскрементов, стало понятно, что здесь был дом земляной жабы!

Но как это возможно!!! :no: Единственные маленькие отверстия находятся на высоте 22 см. и никогда не опускались ниже, а судя по остатка жизнедеятельности, жила жаба там долго и регулярно выгуливалась наружу. Вот такие они меткие прыгуны оказывается. Представляю как ей было внутри во время дискотеки, меломанка блин !

Обрабатываем фанеру всевозможными механизмами инструментами.


Осторожно!, я зацепил старую бумагу диффузора.

При реверсе раскрутилась гайка щетки, узнал как она устроена внутри, смотрите тоже, кто не видел.

Самая лучшая обувь при работе такой щеткой, отлетающим иголкам не видать ваших ног!

Стачиваем шляпки саморезов.

Закончили грубую очистку корпуса.

ПУНКТ 4. Монтаж внутренностей.
Примеряем как помещается магнитола внутри.

Замеряем посадочный размер лицевой панели, надо чтобы только она проходила наружу фанеры корпуса.

По размерам делаем разметку.

Сверлим сверлом на 8 по углам отверстия.


Выпиливаем лобзиком прямоугольник.

Примеряем как подходит панель, если надо, подгоняем еще.

Производим замеры для изготовления креплений.

Очень удобные железки эти подвесы, пригодились и в этот раз.

И по отверстиям подошли идеально.

Рассверлим сверлом на 5 мм.

Подберем болтики, как написано на корпусе, длина не должна превышать 8 мм.

Проверяем лично безопасную глубину.

Обманули, самая не глубокая резьба оказалась 15 мм., а остальные вообще бездонные, получается, кроме первого, в остальные можно вкручивать болт практически любой длины и не париться с отпиливанием.

Наживляем болты и намечаем линию изгиба уголка крепления.

Зажимаем крепко в тиски.

И молоточком простукивая загибаем угол.

Подобным способом делаем крепление для другой стороны.

Прикручиваем оба на место.


Устанавливаем все внутрь корпуса.

Нужны небольшие саморезы.

Отвертка необходима длиная, иначе никак.

Также необходима третья точка крепления.

Теперь точно не отвалится от постоянных вибраций.

Возьмем подходящую решетку или сетку, сделаем защиту для динамика.

Выкрутим саморезы и вынем динамик.

Самое время полечить старый динамик.

Применим эластичный силиконовый герметик или резиновый клей.

Нанесем на порыв.


А также по всему кругу.

Пока клей подсохнет, вырежем решетку по размеру.

Рассверлим отверстия под саморезы.

За одно закроем отверстия фазоинвертора, чтобы воробей на поселился.

Закрутим саморезы на место.

Первый взгляд, что там получается.

Пора заняться антенной, нашлась такая, от телевизора.

Просверлим отверстие для крепления.

Закрутим саморез с широкой шляпкой.

Намечаем места выхода антенн наружу.

Делаем пропилы лобзиком.

Можно немного фрезернуть сверлом.

Проверяем как все подошло.


Удаляем антенный разъем с согласующим трансформатором.

Подходящий болт или гвоздь обжимаем контактами.

Изолируем.

Проверяем как вошло.

Закладываем шумоизоляцию в ненужную половину корпуса.

ПУНКТ 5. Электромонтаж.
Достанем из корпуса БП только саму плату.

По выкусываем все лишние провод, оставим только желтый +12 в., черный и зеленый ( для АТХ ).

Припаиваем на место провод питания 220 вольт.

Соединим зеленый и черный провода.

Проверим работу БП с помощью 12-24 в. лампочки. Все хорошо, продолжаем дальше.

Намечаем точки крепления платы в корпусе.

Используем короткие саморезы и небольшие подкладки из кембрика или трубки, чтобы не заламывать плату.

Устанавливаем, прикручиваем.

Вставляем разъем магнитолы на место.

Соединяем провода питания с магнитолой, черно зеленый с GND магнитолы.

Находим такие провода и соединяем их вместе и к желтому проводу +12 в. БП.

Подключаем динамик на любую из пар канала.

Если на динамике отсутствует маркировка + и -, надо их найти самостоятельно с помощью обычной батарейки, кратковременно присоединяем ее к выходам катушки динамика и наблюдаем, чтобы диффузор выталкивался, а не втягивался. Правильное направление выталкивание соответствуем + на + батарейки. Присоединяем все правильно в соответствии с проведенным экспериментом.

Все изолируем и крепим, чтобы ничего не тилипалось.

Выводим выключатель двигателя на корпус.

На проводе питания делаем узел, как ограничитель вытягивания наружу.

Отделяем радиатор БП картонкой, чтобы не наползала и не накрывала вата.

Проверяем, что все подключено.

Закрываем корпус.

Поставим выключатель в разрез питающего провода.


Сверлим отверстия под саморезы, делаем потайники под шляпки.

Закручиваем пару крепежей и включаем проверить как все работает.

Если все нормально, тогда скручиваем все капитально с применением клея для трещин.

Промазываем все дефекты и щели.

Оставляем все до полного высыхания.

Дальнейшей доводкой корпуса займемся в следующей части.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

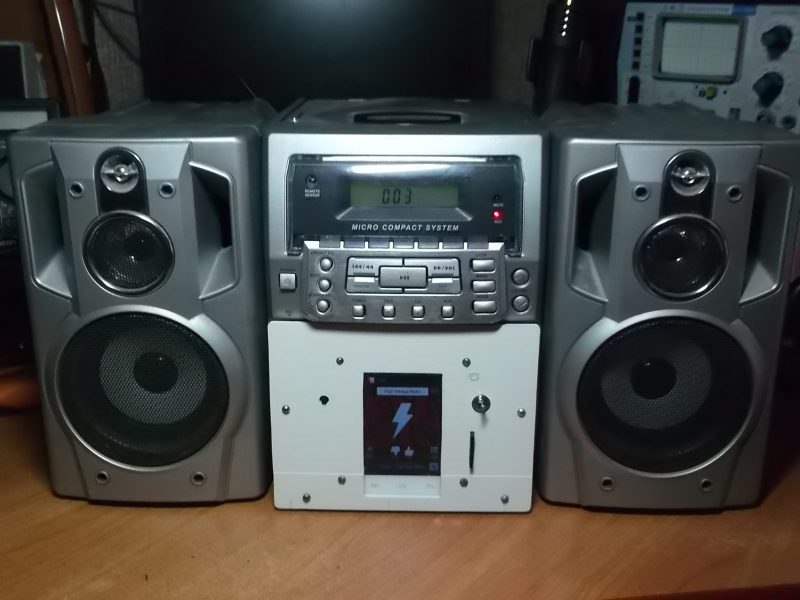

Как превратить старый музыкальный центр в современную акустическую систему на Android

Музыкальные центры, выпущенные десять и более лет назад, устарели и морально, и технически, но любой из них можно осовременить. После модификации такое устройство сможет воспроизводить музыку с карт памяти и из потоковых сервисов.

Для сборки нам потребуются:

— Старый музыкальный центр.
— Любой смартфон (можно дешёвый и даже без аккумулятора).
— Адаптер карты памяти (переходник от microSD к SD).
— Кусок пластика.
— Печатная плата, радиатор, транзистор LM317 и два резистора (на 240 и 510 Ом).
— 3,5-миллиметровый джек и тумблер (опционально).
— Провода, паяльник.
— Болты и гайки.

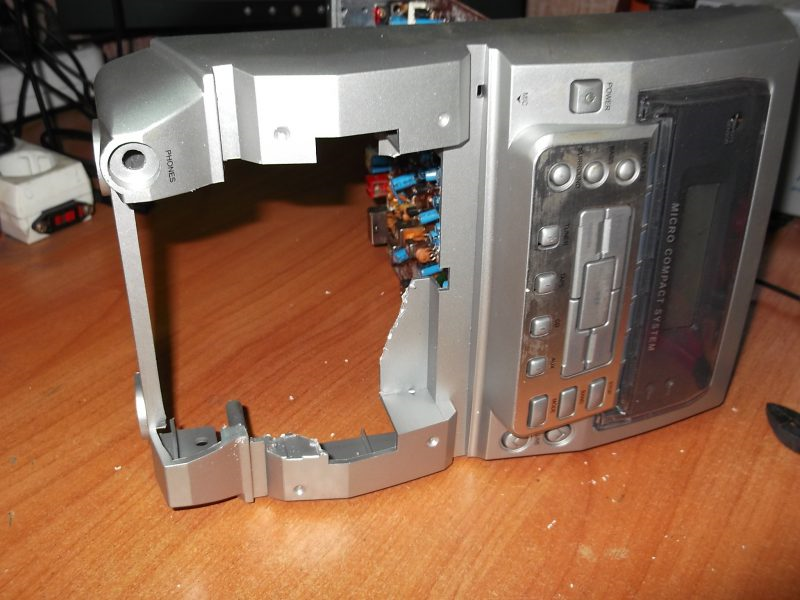

Достаньте из музыкального центра кассетный механизм и привод оптических дисков. Оставьте только усилитель, радио, AUX-вход, кнопки управления и табло.

Вырежьте из пластмассы крышку, которая закроет отверстие, образовавшееся после того, как вы выломали кассетную деку и CD-привод.

Сделайте в вырезанной крышке несколько отверстий: для смартфона, кнопки включения и адаптера карты памяти.

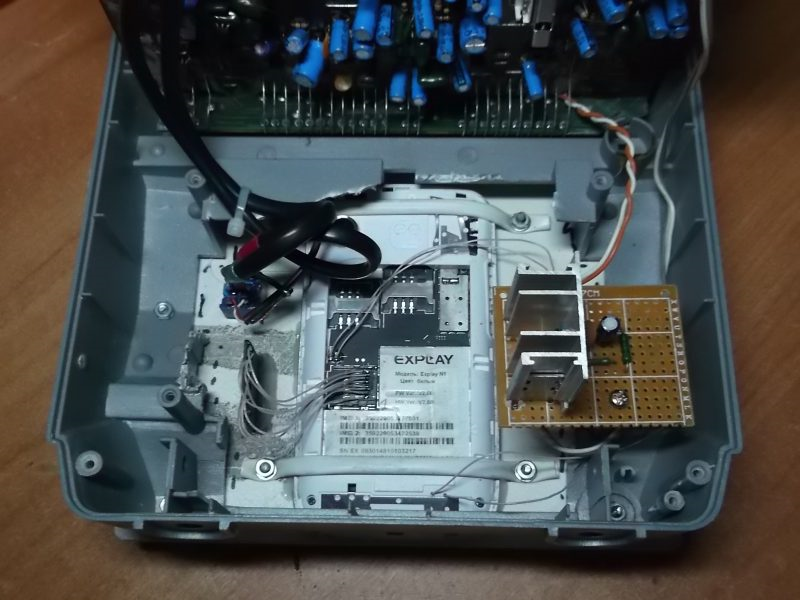

Снимите заднюю крышку смартфона и припаяйте провода:

— Два провода для подачи питания.
— Два провода от динамика.
— Восемь проводов от контактов слота для карты памяти.

Подпаяйте к SD-адаптеру провода, которые идут от слота для карты памяти, по этой схеме (конденсатор ставить необязательно):

Вставьте адаптер в прорезь и зафиксируйте его клеем. В него можно будет вставлять microSD-карту с музыкой.

Провода, идущие от динамика, припаяйте к AUX-входу или усилителю. Можно также предусмотреть переключение AUX между смартфоном и внешним источником звука. Для этого нужно вставить джек в аудиовыход смартфона и припаять идущий от него кабель к тумблеру.

Подайте питание на смартфон через стабилизатор напряжения.

Кнопка включения должна иметь две группы контактов. Одна группа коммутирует включение телефона, вторая магнитолы. Если радио не требуется, можно обойтись кнопкой с одной группой контактов.

Приклейте смартфон на термоклей и дополнительно зафиксируйте его пластиковыми кембриками. Такой музыкальный центр умеет всё, на что способен смартфон, то есть может играть музыку с карты памяти и онлайн-сервисов

Новая жизнь для старого музыкального центра

У многих по кладовкам и гаражам лежат устаревшие музыкальные центры. Их не используют по причине того, что кассеты уже давно отжили свое, а компакт диски также почти мерты. Ну а под флешку такой центр не предусмотрен. Хотя весь звуковой тракт с усилителем мощности и акустическими системами в отличном состоянии.
Выход из сложившейся ситуации есть и он не такой сложный как может показаться: покупаем на АлиЭкспресс встраиваемый MP3-плеер — http://ali.pub/3w9mcs. Устанавливаем его в корпус центра. И после этой доработки старый музыкальный центр сможет читать любые флешки. Все модули имеют пульт дистанционного управления в комплекте, а некоторые и блютуз, что значительно расширит функционал всего центра до максимума.

Модернизация старого музыкального центра

Под расположение плеера было определено место в верхней части.

Сзади видно, что места внутри вполне достаточно под установку модуля.

Поиск входов и питания

Для работы встроенного плеера необходимо питание 5 В и вход для звука. Если у вас сзади есть входы «AUX» то проблем особых нет — подключимся к ним и дело в шляпе.

Подключимся к ним сзади на плату.

А если нет, то придется немного поискать подключения на самой плате. Обычно все просто: от дек идет один шлейф.

А рядом должны быть все обозначения каждого контакта.

Нас интересуют: общий, левый и правый вход («L», «R»). Вот к ним и подключайте, если ваш центр не наделен «AUX». Я же буду подключаться к «AUX».
Для работы модуля нужны не только аудио входы, но и питание 5 В. Его также несложно найти на плате, так как все подписано. Либо на том же шлейфе от дек, либо можно найти рядом с усилителем мощности.

Установка и подключение

Как проделать паз под модуль не важно, каждый решает сам. Можно паяльником как в этом случае, предварительно прорисовав линию маркером.

Далее обрезаем наплавления канцелярским ножом и примеряем модуль.

Если все подходит, припаиваем провода. Два на питание и три выход стерео звука.

Так же ничего сложного в этом нет — на плеере все подписано.
И устанавливаем в паз.

Фиксируем саморезами.

Подпаиваем провода питания.

Припаиваем звук к AUX.

Закрываем музыкальный центр и проверяем.

Светодиод на плеере горит, значит питание имеется. Переводим центр в режим AUX, в плеер вставляем флешку. Включаем и управляем с пульта ДУ.

Все работает отлично! Звук чистый.
Вот такая вот несложная и не очень затратная доработка вернет в строй музыкальный центр и он еще прослужит вам верой и правдой не один год.
Очень желательно приобретать модули плеера с блютузом (http://ali.pub/3w9mcs), и направлять на него звук с любого устройства: будь-то спартфон, планшет или ноутбук.

Смотрите видео

Вторая жизнь любимого бумбокса, или Как научить старую технику воспроизводить MP3

У кого не было мысли встроить mp3-плеер в старенький, но всё ещё любимый бумбокс или музыкальный центр? Заниматься этим — своеобразное удовольствие, ведь монтаж обычного плеера в старую аудиотехнику ох как непрост. Более удобные варианты для модернизации предлагают китайские товарищи. На многих торговых площадках можно встретить встраиваемые аудиомодули, оборудованные совмещённым цифро-аналоговым преобразователем, а иногда и миниатюрным усилителем.

Устройства подобного рода могут обладать разной функциональностью: начиная от самого простого декодера с единственным USB-портом для источника контента и заканчивая продвинутыми моделями, оснащёнными собственным LCD-дисплеем, пультом управления и дополнительными разъёмами. Наиболее практичный, дешёвый и при этом полнофункциональный вариант подобного модуля с Aliexpress рассматривался на mySKU.ru.

Выглядит описываемое китайское приспособление именно так

Спецификации платы утверждают о воспроизведении MP3 до 320 кбит/с при частоте дискретизации до 48 кГц, WAV и даже пятиканальном DTS. Данный вариант не оснащён каким-либо дополнительным интерфейсом, кроме вывода аналогового звука и единственного USB-порта. Получается своеобразный mp3-плеер, которому необходим блок питания и динамики (ещё и усилитель, вообще-то). Именно они и будут использоваться от старого аудиоустройства (своеобразная вторая жизнь, но, увы, работа платы и самого музыкального центра согласуется только раздельно).

После получения посылки из далёкого Китая потребуется частично разобрать оживляемый магнитофон, чтобы определить, куда можно вмонтировать плату. Монтаж нужно производить таким образом, чтобы можно было использовать пульт управления и датапорт. При наличии соответствующих навыков можно отпаять эти комплектующие и посадить их на провода — так можно будет разместить плату в более удобных местах. Чаще всего подобные модули ставят в отделения для кассет, рядом с кнопками включения или в дисководах. Можно найти и более интересные места.

Затем берём моток провода. Он нужен для того, чтобы подключить питание и вывод звука. Это самая сложная операция. Потребуется некоторое знание схемотехники и сама схема имеющегося устройства, которую можно скачать в интернете. Если вы не сильны в схемотехнике, обратитесь к более подкованному в этой теме знакомому, который поможет найти выводы питания, куда и будут припаяны два провода. Будьте осторожны! Плата потребляет 5–12 В постоянного тока, не более.

Один из вариантов с поддержкой MP3 и экраном

Протянув провода до места установки, займёмся размещением платы. Вероятно, придётся сделать вырез в корпусе, для чего потребуется Dremel или аналогичный инструмент другой марки. В качестве самого простого места размещения можно использовать обычный кассетный отсек, тогда порт будет доступен при его открытии.

Остаётся небольшая деталь — подключить вывод аудио с платы к выходу музыкального центра или магнитофона. Можно воспользоваться схемой, разыскав на ней выходной каскад, и припаять провода от аудиовыхода USB-платы к ним. Можно поступить проще и вывести их в аудиовход AUX или аналогичный (если, конечно, он имеется).

Теперь нужно только подключить питание к плате с USB-выходом, после чего вставить флешку с музыкой и провести первое испытание обновлённого бумбокса.

Конечно, полная конструкция очень зависима от функциональности китайского устройства и не сможет полностью заменить какой-нибудь современный музыкальный центр с NFC, Wi-Fi, возможностью работы со стриминговыми сервисами и множеством программных фич для улучшения звука. Но, с другой стороны, нужно ли всё это?

Наиболее продвинутая китайская плата — с экраном и Bluetooth

На момент написания статьи модуль стоил около 5 долларов. Усилитель и динамики принимаем за бесплатные. Если звучание устраивало изначально, оно не изменится кардинально в худшую сторону. Так что не самый плохой способ обновить аудиосистему.

Как подключить колонки от музыкального центра к компьютеру без центра?

В настоящее время домашняя техника, состоящая из музыкальных центров, не находит широкого применения и благополучно пылится на шкафах помещений. В связи с этим, складывается мнение, что она вроде бы как уже отслужила свой век. Так ли это? Оборудование для воспроизведения музыки является качественным и довольно дорогостоящим, поэтому жалко отправлять такую технику на помойку. В нашей статье рассмотрим варианты альтернативного применения устройства для воспроизведения музыки, например, как подключить к компьютеру колонки от музыкального центра без центра.

к содержанию ↑

Как подключить колонки от рабочего музыкального центра к компьютеру?

Зададимся вопросом, насколько реально совершить подключение колонок от стереосистемы к ПК. Оказывается, это вполне возможно. А для функционирующего акустического устройства такой процесс подключения вообще не составляет никакого труда. Для данной процедуры необходимо воспользоваться всего-навсего одним кабелем, внешний вид которого выглядит примерно следующим образом:

• одна сторона кабеля увенчана привычным нам minijack черного цвета на 3,5 мм;
• на другой стороне висят два тюльпана белого и красного цвета.

Важно! Ничего сложного в этом кабеле нет, его можно и самому изготовить, только для этого необходимо хотя бы уметь правильно держать паяльник. Для этого требуется найти сам кабель, при его отсутствии можно применить шнур от стереонаушников. Необходимые штекеры приобретаются в любом отделе радиодеталей в современном гипермаркете или на рынке. Как говорится, и дешево, и сердито.

Как правильно подключить к компьютеру колонку от музыкального центра:

1. Приобретенный кабель подключаем к AUX-разъему, который расположен на задней стороне панели стереосистемы. Это — два одинаковых отверстия, которые имеют красный и белый цвет.
2. Второй конец кабеля подсоединяем к отверстию для выхода акустических динамиков на персональном компьютере. Это — крупное отверстие, которое имеет зелененький ободок. И это почти все.
3. После этого включаем аудиосистему, производим выбор на нем режима AUX.

Важно! Каждый отдельный музыкальный центр имеет собственную настройку, которая отличается от других, поэтому для подключения необходимо выбрать индивидуальную инструкцию или можно попробовать применить способ “научного тыка”. Может, удастся угадать и правильно определить нужный режим.

Теперь вы с легкостью можете воспользоваться нашим советом и элементарно подключить стереодинамики от аудиосистемы к стационарному ПК или к ноутбуку, при наличии функционирующего самого музыкального центра. Но бывают случаи, когда оборудование для воспроизведения музыки находится в нерабочем состоянии, как решать проблему в подобной ситуации?

к содержанию ↑

Как подключить колонки от нерабочего музыкального центра

Эта ситуация намного сложнее и ее решение требует определенных затрат. Проблема заключена в том, что в стереосистеме расположен усилитель, который питает колонки. Мощности звуковой карты, расположенной в компьютерном устройстве, не хватает для раскачки акустических динамиков. Поэтому подключение колонок от музыкального центра к стационарному компьютеру или ноутбуку без самого центра не так то и легко осуществить. Но возможно.

Для этого, в первую очередь, необходимо найти усилитель или самим его изготовить. Для этого пригодится как отдельное устройство, так и применение платы из старых колонок. Главным требованием является то, чтобы мощность выбранного усилителя не была большей мощности стереодинамиков.

Важно! При необходимости можно самостоятельно спаять усилитель — это не настолько сложная задача. В интернете очень много готовых схем любой сложности и различных вариантов. Требуемые детали можно легко приобрести в любом радиолюбительском отделе строительного магазина.

Иногда в доме находится компьютерная акустика, у которой могут отсутствовать функционирование нескольких колонок. В таком случае необходимо уточнить данную мощность и рабочее напряжение, провести сравнительный анализ с акустическими динамиками домашней стереосистемы.

Важно! Требуемые характеристики находятся в инструкции или на задней панели аудиосистемы. Если параметры подходят, то задача решена, и можно подключать наше устройство.

к содержанию ↑

Видеоматериал

Из приведенной статьи видно, что вышедший из моды музыкальный центр можно с легкостью превратить в компьютерную акустику. Для этого необходимо воспользоваться смекалкой и некоторыми советами, приведенными в нашей статье. Вы можете подсоединить аукс к муз. центру и наслаждаться музыкой.

Поделиться в соц. сетях:
