Программа для расчета темброблока и принципиальные схемы популярных вариантов

СХЕМА ТЕМБРОБЛОКА И ЕГО РАСЧЕТ

    Оценка качества воспроизведения звукового сигнала ламповым УНЧ, как и любым звуковоспроизводящим устройством, осуществляется каждым слушателем индивидуально, на основании субъективного восприятия усиливаемого сигнала. При этом каждый пользователь в процессе прослушивания какой-либо фонограммы не только оценивает ее качество, но и желает иметь возможность изменять параметры воспроизводимого сигнала в соответствии со своими личными запросами. Качество воспроизведения, в первую очередь, определяется частотной характеристикой звуковоспроизводящего устройства, поэтому в нем необходимо использовать регулятор частотной характеристики, который позволил бы устанавливать наилучшее для слушателя соотношение напряжений в диапазоне воспроизводимых частот.

Для этой цели в УНЧ применяются специальные каскады, представляющие собой регуляторы частотной характеристики. В этих каскадах, часто называемых регуляторами тембра, обеспечиваются подъем или завал сигналов определенных частот по отношению к сигналам других частот в пределах полосы пропускания. Довольно часто задача таких регуляторов ограничивается подъемом или завалом сигналов крайних частот звукового диапазона относительно сигналов средних частот. В ламповых УНЧ эффективно действующие регуляторы частотной характеристики позволяют скорректировать характеристику усиливаемого сигнала в соответствии с акустическими свойствами помещения, компенсировать возможные отклонения от типовых характеристик вследствие возможных искажений, добиться наиболее естественного звучания фонограммы.
      Со времени появления первых ламповых УНЧ в звуковоспроизводящей аппаратуре применялось множество схемотехнических решений регуляторов тембра. Некоторые из них не выдержали проверку временем, так как не удовлетворяли постоянно растущим требованиям пользователей. Другие же, после многочисленных модернизаций и усовершенствований, и сейчас используются в современной промышленной и радиолюбительской высококачественной ламповой аппаратуре. Ограниченный объем предлагаемой книги не позволяет подробно рассказать обо всех возможных вариантах регуляторов тембра для ламповых УНЧ. Поэтому ниже будут рассмотрены лишь наиболее часто используемые схемы.
      Подавляющее большинство схемотехнических решений регуляторов тембра базируется на использовании переменных сопротивлений и постоянных конденсаторов. Работа этих регуляторов основана на том, что с увеличением частоты сопротивление конденсатора уменьшается. Необходимо отметить, что обычно в высококачественной звуковоспроизводящей ламповой аппаратуре регулировка тембра осуществляется с использованием отдельных регуляторов для сигналов низших, средних и высоких частот.
Однако часто, особенно в радиолюбительских конструкциях, можно встретить регуляторы тембра, объединенные механически. Элементы схемы таких каскадов подбираются так, чтобы при одновременном регулировании тембра получить сбалансированное изменение полосы пропускания лампового УНЧ, чем обеспечивается приятное звучание усиливаемого сигнала даже при сравнительно узкой полосе пропускания.
      Чаще всего в каскадах регуляторов тембра высококачественной звуковоспроизводящей аппаратуры непосредственно в качестве регуляторов используются переменные резисторы, позволяющие постепенно или плавно изменять усиление в пределах воспроизводимого диапазона частот. Однако нередко в ламповых усилителях НЧ применяются и ступенчатые регуляторы, которые иногда называют тон-регистрами. С их помощью для наилучшего воспроизведения определенной фонограммы можно сразу выбрать соответствующую частотную характеристику усилительного тракта. Особого внимания заслуживают многоканальные (чаще всего трехканальные) регуляторы тембра, которые применяются совместно с раздельными усилительными трактами, например, для высших, средних и низших частот, работающих на соответствующие отдельные акустические системы. Преимущества этих систем особенно заметны в больших аудиториях и при больших мощностях.
      В ламповых УНЧ промышленного производства каскады, обеспечивающие регулировку тембра, обычно входят в состав предварительного усилителя. Регуляторы тембра могут устанавливаться и на входе усилителя, а также между предварительным и оконечным усилителями. Аналогичные схемотехнические решения применяются и в некоторых радиолюбительских конструкциях.
      В современной ламповой аппаратуре высокой верности воспроизведения звука регулирование тембра обычно осуществляется с использованием как частотно-зависимых регуляторов усиления, так и регуляторов уровня частотно-зависимой отрицательной обратной связи.
Помимо этого возможно построение регуляторов тембра с применением различных комбинаций указанных способов. При выборе схемы регулятора тембра необходимо учитывать, что для первого способа регулирования характерна переменная крутизна наклона частотной характеристики на границах диапазона и неизменная частота перехода. Регуляторы тембра, установленные в цепи частотно-зависимой отрицательной обратной связи, имеют переменную частоту перехода и неизменную крутизну наклона частотной характеристики.
      Одним из важнейших условий, определяющим выбор схемы регулировки тембра в ламповом УНЧ, является устойчивость работы усилителя и отсутствие нелинейных искажений или генерации. На практике довольно часто регуляторы тембра, включенные в цепь отрицательной обратной связи, являются причиной искажений. Эти искажения обусловлены изменениями фазовой характеристики при глубокой регулировке частотной характеристики.
Поэтому в любительских конструкциях предпочтение нередко отдается схемам, в которых регулировка тембра осуществляется в канале усиления, а не в цепи отрицательной обратной связи.
      Необходимо отметить, что заметное на слух изменение тембра обычно происходит, когда соответствующие регуляторы обеспечивают изменение усиления на данной частоте не менее чем на 6 дБ, то есть в 2 раза. Однако для высококачественной звуковоспроизводящей аппаратуры этого минимального изменения усиления оказывается недостаточно. Поэтому, для того чтобы слушатель мог в широких пределах изменять тембр звучания любой фонограммы, регуляторы тембра должны обеспечивать изменение усиления на крайних частотах звукового спектра не менее чем до 15-20 дБ. При этом выбор пределов для каждого отдельного регулятора тембра должен определяться и с учетом свойств и особенностей акустической системы.

      Следует также учитывать, что для регулирования тембра в широких пределах и с подъемом частотной характеристики на крайних частотах полосы пропускания при любом способе регулирования необходимо иметь в усилителе соответствующий запас по усилению.
      Отличительной особенностью простых регуляторов тембра, применяемых, чаще всего, в маломощных ламповых УНЧ, является обеспечение относительного подъема сигналов низших частот, достигаемого за счет завала высших частот. В свое время такие регуляторы получили широкое распространение по нескольким причинам. Во-первых, простейшие акустические системы на низких частотах имеют весьма заметный завал частотной характеристики, а во-вторых, чувствительность человеческого слуха к низким тонам несколько понижена, особенно при малой громкости. Помимо этого, такие регуляторы просты в обращении.

      Для облегчения расчетов рекомендуется программа моделирования темброблоков Tone Stack Calculator. Данная программа позволяет расчитать любой из популярных пассивных темброблоков, причем как для лампового усилителя мощности, так и для полупроводникового.

      Слева приведена принципиальная схема исследуемого темброблока, справа — его амплитудочастотная характеритика. Двигая движки переменных резисторов, которые находятся ниже принципиальной схемы на графике АЧХ будет изменяться кривая, показывая коррекцию АЧХ выбранной схемой.

      В программе имеется семь вкладышей с различными схемами темброблоков:

      Схема данной программы интерактивна — два раза щелкая по элементу появляется окошко для введения желаемых номиналов элемента, что позволяет подбирать компоненты в зависимости от реальных выходных сопротивлений используемого источника сигнала и входного сопротивления усилителя мощности.
      В даннйо версии программы так же имеется функция для сохранения полученных результатов, а так же распечатки формы полученной АЧХ и номиналов используемых в темброблоке компонентов. Правда саму схему темброблока программа не распечатывает, к сожалению.

      В настройках принтера устанавливается орентация бумаги — по умолчанию стоит «Книжная», что не очень удобно при распечатке графика амлитудо частотной характеристики, поэтому галочку лучше переставить на «Альбомную».
      Скачать программу для расчета темброблока Tone Stack Calculator можно нажав ССЫЛКУ.




Адрес администрации сайта: [email protected]




Пассивный регулятор громкости и тембра звука

От регулятора тембра мне нужен только подъем крайних частот диапазона для увеличения отдачи дешевых динамиков. Но на Али регуляторов такого типа, увы, не нашлось. Посему недорого приобрел традиционный регулятор НЧ-ВЧ с регулировками как в плюс, так и в минус.

Устройство собрано на компактной плате, комплектуется ручками для регуляторов. Но провода с разъемами в комплект поставки не входят!

Внешне все приемлемо — детали с 5% допуском, конденсаторы полипропиленовые, переменные резисторы B50k.

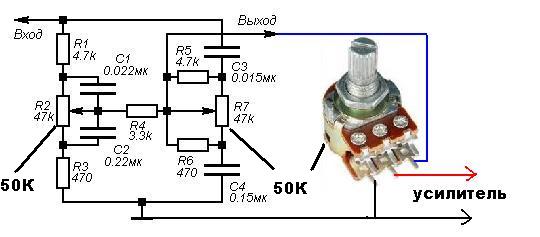

Схема устройства

Регулятор громкости включен делителем напряжения на входе. Следующий за регулятором громкости регулятор тембра собран по упрощенной схеме Баксандала.

С принципом работы такого регулятора и алгоритмом расчета его элементов можно ознакомиться, например, в статье А.Шихатова в №1 журнала «Радио» за 1999г. http://archive.radio.ru/web/1999/01/013/
Заметил, что номиналы деталей китайского устройства весьма близки к номиналам деталей регулятора на рис.2 в упомянутой статье 😉
Дополнительные ограничивающие резисторы на входе и выходе можно заменить перемычками или разделительными конденсаторами (ФВЧ).

Особенности подключения: пассивный регулятор тембра желательно подключать к источнику с низким выходным сопротивлением, а следующий за регулятором тембра усилитель должен иметь высокое входное сопротивление.
Приобретенное устройство предполагается подключать к выходу на наушники смартфона или плеера. Выходное сопротивление таких усилителей близко к нулю. С учетом разного рода отклонений, принял Zsrc равным 1 кОм.
В качестве усилителя предполагаю использование платки на основе микросхемы TPA3110D2. В даташите на нее ищу фразу «Input impedance» и получаю значение 60 кОм.
АЧХ темброблока при различных положениях регуляторов можно смоделировать в программе ToneStack Calculator http://www.duncanamps.com/tsc/
При средних положениях регуляторов НЧ-ВЧ АЧХ следующая:

Видно, что коэффициент передачи регулятора при этом составляет примерно -20 Дб. Для восстановления уровня громкости до исходного значения требуется дополнительно усилить сигнал в 10 раз по напряжению после регулятора. Или на вход регулятора подать усиленный сигнал, что при малом напряжении питания усилителя может привести к ограничению сигнала.
Этот момент меня не особо тревожит, поскольку я надеюсь, что упомянутая микросхема TPA3110D2 (на 15 Ватт выходной мощности) обеспечит необходимую громкость на имеющихся у меня 2 ваттных динамиках.
Привожу АЧХ при крайних положениях регуляторов.

Как видно, АЧХ далека от идеала. Исправить ее можно уменьшив номинал резистора R3 до 510 Ом.

Привожу АЧХ при крайних положениях регуляторов с измененным номиналом резистора.

Другое дело!

В целом впечатления от этого регулятора положительные, можно рекомендовать к покупке с учетом описанных особенностей

Tale 2

                                  ( при копировании материала, ссылка на первоисточник — http://yooree.narod.ru , обязательна )



Tale 2 —  это умощненная версия Tale 1,  где LM1875 выступает в роли драйвера для двух мощных составных транзисторов. Усилитель успешно прошел испытания в феврале 2005 года и уже используется на практике.

Качество звучания у него на том же уровне, что и у Tale 1.

Из конструктивных особенностей хотел бы отметить следующую — пассивный темброблок в Tale 2 включен между выходом предварительного усилителя и входом оконечного. Данная комбинация показала наилучшие результаты.

О субъективных впечатлениях при прослушивании не пишу, статья в основном ориентирована на тех, кто уже собрал Tale 1 и имеет достаточное представление о его достоинствах.

Кстати, им будет относительно несложно произвести апгрейд  до Tale 2,  для этого потребуется внести необходимые изменения в обвеску предусилителя, заменить ряд элементов в темброблоке и ввести несколько новых элементов в схему оконечного усилителя.

Естественно, может потребоваться и дополнительное пространство в корпусе для радиаторов оконечных транзисторов,  для более мощного силового трансформатора и т.п.





Активные элементы в составе Tale 2 :



ОУ в предусилителе — EL2125 или EL2126 или даже AD8510 (при использовании последнего, потребуется внести еще одно изменение в схему). Другие чипы не тестировались.

Оконечные транзисторы 2N6287 / 2N6284 или отечественные КТ825 / КТ827 соответственно. Другие дарлингтоны тестировались, но они показали не самые лучшие результаты.

Микросхему LM1875 заменить, к сожалению нечем. От экспериментов по замене ее чем то типа TDA2040 рекомендую сразу отказаться.



































Делаем хороший усилитель. Часть 5. Физиологическое регулирование тембра | Электроника — это не просто!…

В продолжение темы:

Итак, остановились на исходном, классическом варианте усилителя Дорофеева (см. часть 1).

Разводим и изготавливаем печатные платы усилителя в двух вариантах: на обычных навесных элементах и на SMD элементах. Соберём и будем измерять и оценивать характеристики реального устройства.

Пока же займёмся регулятором тембров. На просторах интернета нашёл интересную публикацию по теме: «Физиологическое регулирование тембра», автор В.П. Матюшкин.

Публикация хорошо и профессионально раскрывает ряд ключевых моментов, вокруг которых «бьются» аудиофилы:

Стр.1 (для увеличения — кликните)

Стр.1 (для увеличения — кликните)

Стр.2 (для увеличения — кликните)

Стр.2 (для увеличения — кликните)

Стр.3 (для увеличения — кликните)

Стр.3 (для увеличения — кликните)

Стр.4 (для увеличения — кликните)

Стр.4 (для увеличения — кликните)

Стр.5 (для увеличения — кликните)

Стр.5 (для увеличения — кликните)

Регулятор тембра Матюшкина «включим» в усилитель и проверим его сквозные характеристики. В следующей публикации.

«На подходе» тема с измерением и оценкой характеристик реальных устройств: усилителей и узлов к ним. Найдены и опробованы практические решения позволяющие многим любителям и профессионалам без особых затрат решить эту задачу. Публикации будут.

На этом, пока, закончим. Ждём следующую часть.

Приглашаю посетить наш сайт: «Практическая электроника».

Приглашаем и на сайт наших партнёров: «Информационные технологии, связь, управление» . Многие из наших разработок нашли применение в их проектах.

ПРИГЛАШАЕМ К СОТРУДНИЧЕСТВУ!

Есть вопросы — задавайте.

Всем — привет!

Простые схемы регулировки тембра — самодельные схемы

Цепи регулировки тембра — это в основном схемы фильтров, которые используются для фильтрации сигналов звуковой частоты таким образом, что только желаемый диапазон частот может проходить к усилителю и громкоговорителям. Это позволяет слушателю настраивать вывод музыки либо с высоким уровнем низкочастотного контента с помощью усиления низких частот, либо с повышенным уровнем высокочастотного контента с помощью усиления высоких частот.

Регуляторы тембра часто являются важной особенностью большинства аудиоусилителей, и они, как правило, доступны в качестве регуляторов низких и высоких частот, способных обеспечить примерно 12 дБ усиления или ослабления выше своих конкретных частотных диапазонов.

Несмотря на то, что это чрезвычайно простые схемы, многочисленные схемы управления тембром, по-видимому, обнаруживают довольно нетрадиционные функции управления, когда вы внимательно их проверяете! Дело обычно в отсутствии симметрии в характеристике повышения/отсечки.

Возможно, это не очень опасный недостаток, однако он подразумевает, что конфигурации клавиш управления не обеспечивают требуемую ровную частотную характеристику. Одна из причин этой проблемы заключается в том, что некоторые схемы управления тоном, как правило, относятся к пассивным типам, и в результате они определяются наличием соответствующих импедансов источника и нагрузки.Сбои в любом из них могут привести к нежелательным изменениям откликов регуляторов тембра.

Пассивный регулятор тембра

На приведенном ниже рисунке показана принципиальная схема базового пассивного регулятора тембра, который может работать довольно хорошо, учитывая, что сигнал, подаваемый на него, исходит от источника с низким импедансом и проходит через относительно высокое импеданс нагрузки.

Из-за пассивных характеристик схемы ее нецелесообразно оценивать с точки зрения элементов управления, повышающих и понижающих.Такие конструкции всегда будут иметь потери, и если они настроены на усиление низких или высоких частот, в действительности они обеспечивают уменьшенные потери вместо подлинного повышения уровня сигнала. Это может не быть строго академическим, и в целом метод должен быть построен с учетом фундаментальных потерь около 12 дБ, связанных с такими конструкциями.

Активный регулятор тембра

Сеть пассивного регулятора тембра может быть подключена к контуру отрицательной обратной связи линейного усилителя, обычно операционного усилителя, для создания активной цепи регулятора тембра. Но вместо затухания эта схема дает усиление сигнала.

Амплитуды выходного сигнала полностью регулируются резистором R5 в случае, если входные сигналы схемы, показанной ниже, достаточно малы, чтобы конденсаторы C1 и C2 работали как разомкнутые цепи.

Это происходит потому, что конденсатор С2 изолирует резистор R6 от выхода. Амплитуды выходного сигнала полностью контролируются резистором R6 на входных частотах, достаточно больших, чтобы два конденсатора вели себя как короткие замыкания.Резистор R5 в этом случае закорочен через C1.

Значения R1 и C1 определяют отсечку низкочастотной (басовой) цепи, тогда как C2 и величины R1–R3 определяют отсечку высокочастотной (высокой) цепи. На следующем рисунке ниже показано, как конструкция на приведенном выше рисунке может быть включена в активную схему управления тоном, которая может усиливать или ослаблять низкие или высокие частоты до 20 децибел (дБ).

Несмотря на то, что эта схема активной регулировки тембра, показанная на следующем рисунке, сравнима с приведенной выше, она выглядит еще более гибкой. Он содержит дополнительную схему управления фильтром, которая сосредоточена в средней полосе звукового спектра 1 кГц. Средняя полоса может быть увеличена или уменьшена до 20 дБ с помощью этой сети.

Обычно рекомендуется вместо того, чтобы возиться с пассивными цепями, лучше использовать активную схему управления тоном, подобную той, что показана на следующей принципиальной схеме.

Это просто пассивный регулятор тембра, подключенный к цепи обратной связи неинвертирующего операционного усилителя вместе с входным буферным каскадом, чтобы гарантировать, что первичная схема регулятора тембра работает через достаточно низкий импеданс источника.

Это дает своего рода инвертированные результаты, в которых усиление от регуляторов тембра обеспечивает усиление обратной связи и уменьшение усиления, в то время как отключение от регуляторов обеспечивает уменьшение обратной связи и увеличение усиления. Если два потенциометра соединены с учетом этих факторов, возможно, они смогут обеспечить правильные результаты с помощью элементов управления (это означает, что движение потенциометра по часовой стрелке вызовет усиление, а вращение против часовой стрелки приведет к сокращению).

Указанная схема регулировки тембра обеспечивает усиление чуть выше 12 дБ и ослабление в противоположных пределах музыкального диапазона.

Упрощенная конструкция регулятора тембра

На следующем рисунке ниже показана принципиальная схема упрощенного активного регулятора тембра с использованием одного операционного усилителя, который представляет собой стандартную установку с регулятором низких частот VR1 и регулятором высоких частот VR2.

Когда рычаг стеклоочистителя VR1 и VR2 полностью повернут влево, достигается максимальная обратная связь с полным вырезом низких и высоких частот.

Когда дворники перемещаются в противоположную сторону от их вращения, мы получаем самую низкую обратную связь и, следовательно, максимальное усиление низких и высоких частот.Элементы управления не оказывают существенного влияния на центральные звуковые частоты (около 800 Гц) и предлагают максимальное значение усиления и ослабления примерно на 12 дБ.

Общий уровень среза и усиления фактически предлагается на двух крайних значениях музыкального частотного диапазона, а 12 дБ — это максимум, который действительно потребуется в реальной жизни.

1C1 подключен в инвертирующем режиме, поэтому его неинвертирующий вход легко смещается до 50 % напряжения питания через резисторы R1 и R2.C2 используется для развязки любого шума, который обычно может подаваться на неинвертирующий вход через питающие шины через R1 и R2 или улавливаться из-за паразитной связи.

Уровень шума и искажений, генерируемых схемой, минимален, даже если регуляторы потенциометра отрегулированы для получения максимально возможного повышения (что позволяет схеме иметь крайне минимальный уровень усиления по напряжению).

Как только один или оба регулятора тембра настроены на срез, IC1 предлагает коэффициент усиления замкнутого контура ниже единицы.При использовании некоторых операционных усилителей с внутренней компенсацией коэффициент усиления замкнутого контура меньше единицы может вызвать нестабильность, а внутренняя компенсация предназначена просто для коэффициента усиления замкнутого контура по напряжению, равного единице или выше.

В схеме были опробованы несколько микросхем CP TL081, и не было выявлено ни одной проблемы с нестабильностью.

Схема может дополнительно хорошо работать при использовании ИС 741C, и в реальных условиях маловероятно, что какое-либо заметное снижение эффективности действительно будет заметно при использовании ИС 741.Однако количество шумов и искажений, вероятно, будет несколько больше по сравнению с IC TL081CP.

Частотная характеристика

На следующем рисунке ниже показаны предполагаемые частотные характеристики пары потенциометров управления, когда они расположены для максимального усиления и среза. Эти отклики включают довольно превосходную симметрию, и схема предлагает характеристики, которые очень близки к плоскому отклику, когда потенциометры отрегулированы в центральном положении.

При этом помните, что допуск потенциометра может быть довольно большим, около 20%, и что физическая центральная точка регулировки может оказаться невозможной для правильного электрического центра.

Однако какие-либо погрешности, вызванные этой ситуацией, в пределах теоретически ровной АЧХ могут быть весьма незначительными. Построение регуляторов тембра почти не вызывает вопросов.

Коэффициент усиления по напряжению настолько минимален, что даже если управление отрегулировано для получения оптимального усиления, не может быть абсолютно никакого риска нестабильности.

Как подключить потенциометры

Убедитесь, что контакты регуляторов потенциометров подключены правильно.

Ссылаясь на схему управления тембром с двумя операционными усилителями, регулятор высоких частот VR1 обеспечивает усиление, когда его движок перемещается в сторону конца вращения C3, или, наоборот, устанавливается срез, когда регулятор вращается в направлении конца C6.

Таким же образом регулятор низких частот VR2 обеспечивает усиление, когда ползунковый регулятор перемещается в сторону конца вращения R3, или, наоборот, устанавливается срез, когда он настраивается в направлении конца вращения R6. Обратите внимание, что вы обнаружите небольшое усиление напряжения примерно в 5 раз по сравнению со схемой при опорном уровне 0 дБ.

3-канальная регулировка тембра (низкие, высокие частоты, регуляторы присутствия)

Следующая концепция объясняет 3-канальную схему регулировки тембра, которая может использоваться для генерирования откликов управления басами и высокими частотами, и в дополнение к этому, схема также может использоваться для контроля присутствия или контроля средних частот.

Входной музыкальный сигнал подается через разъем SK1 на 1-й каскад операционного усилителя, сконфигурированный вокруг IC1. Он подключен как неинвертирующий усилитель с коэффициентом усиления, который фиксируется соотношением резисторов R3 и R1. Для этой 3-канальной схемы регулировки тембра коэффициент усиления зафиксирован на единице.

Первый каскад операционного усилителя должен быть изолирован от следующего каскада во избежание эффектов нагрузки. Выход ICI подается через 3 конфигурации схемы формирования частоты на IC2. Три регулятора тембра построены вокруг потенциометров RV1, RV2, RV3, которые дополнительно образуют часть пути обратной связи IC2, который сконфигурирован как еще один каскад инвертирующего операционного усилителя.

Детали, используемые вокруг трех потенциометров, выбраны таким образом, чтобы обеспечить требуемые результаты регулировки частоты и тембра.

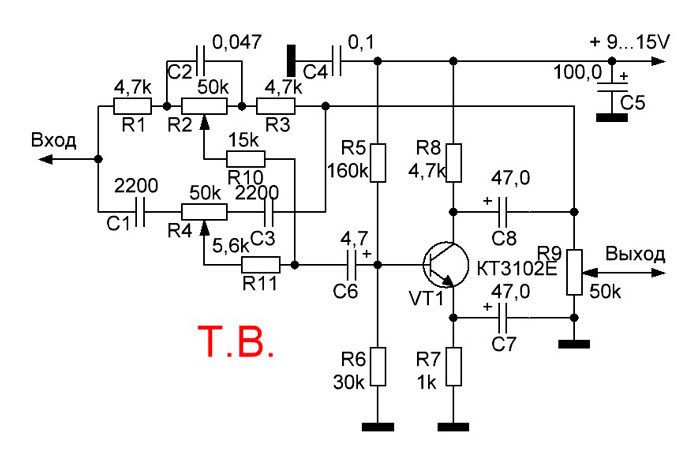

Простая транзисторная схема управления тембром

Эта простая транзисторная схема управления тембром может быть легко включена в любую музыкальную систему, такую ​​как стереоусилитель, дискотека или что-то еще. Это связано с тем, что он имеет большой входной импеданс (более 100 кОм), минимальный единичный коэффициент усиления по напряжению и низкий выходной импеданс.

Стандартные регуляторы низких и высоких частот встроены в устройство.Эти фильтры имеют около 12 дБ усиления и среза на частотах 100 Гц и 10 кГц соответственно. Уровни шума и искажений, связанные с этой транзисторной схемой управления тембром, имеют тенденцию быть невероятно низкими из-за огромного количества используемой отрицательной обратной связи и из-за того факта, что схема способна работать с уровнями выходного сигнала со среднеквадратичными значениями в несколько вольт без ограничения.

Транзистор Q1 выполнен в виде простого буферного каскада эмиттерного повторителя, что обеспечивает устройству повышенный входной импеданс.Конденсатор C2 соединяет выход Q1 со схемой регулировки тембра. Схема представляет собой активную схему управления тембром, которая обеспечивает частотно-избирательную отрицательную обратную связь с усилителем. Усилитель, использующий Q2, подключен как стандартный каскад с общим эмиттером, напрямую подключенный к Q3, который является выходным транзистором эмиттерного повторителя. Последний предлагает устройству низкий выходной импеданс.

Эта схема регулировки тембра несколько проще, чем типичная установка Baxandall, однако она все же способна обеспечить очень реалистичное звучание.Потенциометр RV1 настроен на регулировку диапазона низких частот схемы, а потенциометр RV2 управляет регулятором высоких частот.

Обратная связь активизируется до самого высокого уровня, когда ползунки потенциометра сдвинуты в крайнее правое положение, а обратная связь становится минимальной, когда ползунки потенциометра полностью повернуты влево.

Излишне говорить, что коэффициент усиления цепи управления тембром обратно пропорционален уровню обратной связи. Это означает, что когда генерируется максимальная обратная связь, она соответствует максимально возможному сокращению, а не полному усилению.Потребляемый ток регулятора тембра не более 1мА на вольт питания.

Усилитель высоких частот для гитар

Для усиления высших гармоник и создания более ослепительного звука можно использовать схему усилителя высоких частот с электрогитарой (а также с музыкальными устройствами). Такая схема имеет достаточно ровную характеристику на басах и на большей части средних звуковых частот со значительным усилением на верхних средних и нижних высоких частотах.

Чтобы обеспечить высокую стабильность и сниженный уровень шума, обычно придают небольшое значение верхним частотам.Это также позволяет избежать чрезмерно жесткого вывода.

Частотная характеристика показана на графике ниже.

Конструкция представляет собой операционный усилитель, работающий в неинвертирующем режиме.

R4 и R5 смещают неинвертирующий вход через развязывающую цепь, состоящую из R3 и C3. Блокировка по постоянному току обеспечивается С4 и С5 на входе и выходе соответственно.

Когда SW1 находится в разомкнутом состоянии, R1, R2 и C1 обеспечивают почти 100-процентную отрицательную обратную связь, обеспечивая усиление схемы и плоскую характеристику.Замыкая SW1, часть обратной связи через R1 и R2 развязывается на частотах выше нескольких сотен Гц, что приводит к желаемому восходящему отклику. На пиковых высоких частотах обратная связь через C1 позволяет затухать отклику на частоте около 5,5 кГц, предотвращая чрезмерное выделение чрезвычайно высокочастотных гармоник.

Предусилители серии SEB

Предусилители TONEMONSTER SEB серии являются экономичным решением для любого инструмента, оснащенного пассивными магнитными звукоснимателями.Имея диапазон +/- 12 дБ для двух (высокие/низкие частоты) или трех (высокие частоты/средние частоты/басы) полос выравнивания, они предварительно подключены и готовы к установке. Лучше всего они оживят ваши пассивные звукосниматели! Особенности включают потенциометры с латунным валом и балансировочный потенциометр с клеммной колодкой NO SOLDER для простого подключения датчика (шейка ~ общая земля ~ мост). Для приложений с одним звукоснимателем или селекторным переключателем звукоснимателей просто снимите балансировочный потенциометр.

Модель SEB серии также оснащена потенциометром регулировки усиления, установленным прямо на печатной плате (маленький синий кубик), так что вы можете увеличивать или уменьшать входящий сигнал в зависимости от используемых звукоснимателей. SEB PA+ Модели оснащены пассивным/активным обновлением громкости PPB v.1 с пассивным регулятором тембра. Модели SEB MT оснащены переключателем средних частот для частот 250 Гц, 500 Гц и 800 Гц.

Печатная плата, изготовленная с использованием технологии поверхностного монтажа (SMT), покрыта эпоксидной смолой для предотвращения повреждений и фиксации проводки. Компоненты высшего качества и тщательная пайка обеспечивают бесшумную работу. В пластиковом футляре (45 X 25 мм) есть клейкая площадка для надежного крепления.Питание от щелочной батареи 9 В (не входит в комплект) схема может работать с напряжением до 18 В (2-9 В последовательно) для увеличения запаса мощности. Мы предлагаем модернизацию мощности своими руками, включая BAT-1 (18 В) или BAT-2 (9 или 18 В с переключением).

  SEB-AB — концентрический потенциометр высоких/низких частот для уменьшения количества элементов управления

SEB-B — стандартная конфигурация с латунными потенциометрами для увеличения срока службы и более плавного управления 6

2 9 Passive / Active Push / Pull Volume & Tone Control

MT — Выбираемые MIDS 250/500 / 800HZ

900 / 800HZ

Особенности:

Изготовленные в Южной Корее

Проводной жгут готов к установке

латунные потенциометры вала для более плавное управление и более длительный срок службы

Центральный фиксатор баланса и потенциометры высоких/средних/низких частот


Диапазон +/-12 дБ для 2 или 3 полос выравнивания

Конфигурации от 3 до 6 потенциометров



Балансировочный потенциометр с клеммной колодкой NO SOLDER для подключения датчика

Доступны самостоятельные модификации для питания (18 В)

Низкие частоты: +/-12 дБ при 100 Гц

Средние частоты +/- 12 дБ при 800 Гц (SEB3)

Высокие частоты: +/-12 дБ при 4 кГц

Баланс: MN500K с центральной фиксацией
Входное сопротивление: 1 МОм
Ток: 0. 16 мА
Диапазон напряжения: 6 ~ 22 В
Требования к батарее: 9 В щелочная

РУЧКИ НЕ ВКЛЮЧЕНЫ!
Стандартные потенциометры: 6 мм
концентрические (штабелированные) потенциометры: 6 мм Верхний / 8 мм дна

SEB серии PREAMP Models

SEB2-AB (3 горшки) баланс ~ громкость ~ Track / Bass

SEB2-B (4 регулятора) Баланс~Громкость~Высокие частоты~Низкие частоты

SEB3-AB (4 регулятора) Баланс~Громкость~Высокие частоты/Низкие частоты~Средние частоты

SEB3-B (5 регуляторов) Баланс~Громкость~Высокие частоты~Средние частоты ~ Bass



PA + — Active / Passive Volume & Tone

MT — MIDS TOGGLE для 250 Гц ~ 500 Гц ~ 800 Гц

* Добавляет потенциометр

Do-it-Your Tebrand TimbraL .Пассивный тон-блок. Блок питания УНЧ

Решил послушать усилитель класса D на IRS2092. После недолгих
поисков на Али был сделан заказ. Ради интереса «как это звучит» для него был заказан еще и темброблок.
Так как усилитель еще в пути и темброблок уже приехал, решил
сделать пока на него обзор. Когда приедет усилитель, сделаю обзор и его
с замерами.
Платеж пришел в конверте с пупырчатой ​​пленкой.В комплект входит схема
и четыре ручки для резисторов. Флюс везе промытый паяльный более-менее
чистый. Компоновка платы средняя. Органы управления на фото — слева направо — ВЧ, СЧ, НЧ, громкость.


Также на плате находятся схемы стабилизации питания (L7812 и L7912) и выпрямитель.
Можно подавать переменное напряжение от трансформатора для питания платы
.
Принципиальная схема регулятора аналогична этой


Различаются номиналы некоторых резисторов и отсутствие некоторых проходных соединений.Конденсаторы
.

Теперь самое главное — тесты.
Тестировалось на этой карте

Creative Sound Blaster X-Fi Titanium PRO с небольшой доработкой — обратная сторона печатной платы полностью экранирована, выходной ОУ заменен на OPA2134, все силовые конденсаторы зашунтированы керамикой.
АЧХ (розовым цветом — от входа до выхода в обход темброблока, синим цветом
— через темброблок — все регуляторы тембра в среднем положении)


Небольшой подъем на низких частотах (ниже 200 Гц) и завал на
высокие (выше 6кГц)
Регуляторы НЧ в крайних положениях

КНИ «THD», правый канал идет в обход темброблока для сравнения (с выхода карты на
вход), THD темброблока 0.016%, хотелось бы меньше конечно. Попробовал вместо родных ОУ поставить OPA2134, искажения немного уменьшились но не существенно, скорее всего из-за не совсем правильной разводки платы.


Зависимость КНИ от частоты (правый канал идет в обход темброблока,
розовый цвет на графике)


Темброблок не инвертирует фазу сигнала (правый канал идет в обход темброблока,
розовый цвет на графике)

Довольно средний блок по качеству, для домашних поделок пойдет, если СОИ устраивает.
вряд ли буду ставить в плановое усиление из-за высоких гармонических искажений
. Сам разведу доску, и соберу тонблок.
Надеюсь, информация была полезной.

Планирую купить +16 Добавить в избранное Понравился обзор +36 +60

Темброблок или эквалайзер — узел, отвечающий за срез той или иной частоты в усилителе мощности низкой частоты. С его помощью вы легко сможете обрезать низкие, высокие или средние частоты, настроив таким образом звучание усилителя на свой вкус.Устройство нашло широкое применение и внедряется практически во все проф. усилители, так же можно комплектовать отдельно.

Сегодня мы рассмотрим одну из таких конструкций, которая может работать в связке с любым усилителем низкой частоты, в том числе автомобильным.

Темброблок активный, поэтому имеет отдельный усиливающий элемент, который, в принципе, может быть любым. Усилитель в таких схемах нужен для окончательного усиления сигнала после обработки, так как значение исходного сигнала сильно снижается (ослабевает).Усилитель может быть построен как на специализированной микросхеме УНЧ, так и на ОУ, но в нашей схеме в качестве усилителя используется простая схема на одном транзисторе.

Этот усилитель может питаться от 12 вольт, что делает схему универсальной и дает возможность использовать ее в автомобиле. Транзистор следует выбирать с наибольшим коэффициентом усиления (HFE). Можно использовать маломощные транзисторы, как составные, так и обычные. В моем варианте задействован транзистор BC546, он не принципиален, его можно заменить любым другим транзистором NPN с соответствующими параметрами.В моей версии есть регуляторы басов/высоких частот и громкости.

Конденсаторы в звуковых схемах советуют брать пленочные, но схема нормально будет работать как с обычной, так и с многослойной керамикой. Печатную плату решил не делать, ограничился макетной платой.

Переменные резисторы самые распространенные, их сопротивление может быть от 10 до 68 кОм, в моем варианте все резисторы 10 кОм. Конструкцию в итоге поместили в корпус от универсального импульсного адаптера, он хорошо подошёл по размеру.

В качестве источника питания используется маломощный сетевой трансформатор от китайской магнитолы, на выходе он выдает напряжение в районе 12 вольт, после выпрямителя напряжение уже около 16 вольт.

Просверлил отверстия в корпусе для ввода/вывода, регуляторов и силового выключателя, получилось не очень, но работать будет.

Схема очень хорошо справилась со своей задачей, даже не чувствуется, что примитивный блок с нулевой стоимостью работает. Что касается затрат — они действительно нулевые, все, что здесь задействовано, можно найти в старом хламе.

В настоящее время очень популярны MP3-плееры

со встроенной флэш-памятью, это совсем крошечные цифровые персональные устройства воспроизведения звука, которые работают в наушниках.

Многие из них, кроме функции воспроизведения записанных в них аудиофайлов средствами персонального компьютера, имеют встроенные УКВ-ЧМ или многодиапазонные цифровые приемники и функцию записи звука как со встроенного микрофона и встроенный радиоприемник.

Практически аудиоцентр размером с наперсток.Одна проблема — они работают только в наушниках. Для громкого воспроизведения требуется дополнительный внешний УНЧ и акустические системы.

Как вариант, можно использовать активные «колонки» для персонального компьютера, но недорогие «компьютерные колонки» обычно вообще не знакомы с понятием «качество звука», а более качественные стоят намного дороже.

Принципиальная схема УНЧ

Вот схема самодельного очень бюджетного стереофонического УНЧ с вполне приличным качеством звука (на уровне недорогого стационарного компактного музыкального центра).Усилитель двухканальный, выдающий 6Вт на канал с КНИ на частоте 1000Гц, не более 0,6%. Максимальная мощность 9 Вт на канал.

Усилитель имеет аналоговые регуляторы тембра для низких и высоких частот, регулятор громкости и стереобаланс. Во время работы можно пользоваться как ими, так и регуляторами настройки источника сигнала (плеер MP-3).

Входное сопротивление УНЧ относительно велико (100 кОм), поэтому при подаче сигнала на вход УНЧ не с линейного, а с телефонного выхода плеера МР-3 может потребоваться создание аналога наушников для нагрузки телефонный усилитель источника сигнала. Это можно сделать, включив параллельно каждому входу этого УНЧ по одному сопротивлению 30-100 Ом.

Эти сопротивления будут играть роль катушек наушников. Впрочем, муляж нагрузки может и не потребоваться — все зависит от схемы выходного каскада телефонного усилителя конкретной модели плеера МР-3.

Рис. 1. Схема усилителя басов на TDA2003 для смартфона или плеера.

Схема УНЧ показана на рисунке. Он основан на двух микросхемах TDA2003.Это интегральные УМЗЧ, аналогичные микросхемам К174УН14.

На практике микросхема TDA2003 представляет собой мощный операционный усилитель, работающий с однополярным питанием, а его коэффициент усиления определяется параметрами схемы ООС, включенной между инверсным входом и выходом. Здесь то же самое. В частности, можно изменить коэффициент усиления подбором сопротивления R18 или R22 (для другого канала).

Это может потребоваться для настройки усиления под конкретный источник сигнала (изменение чувствительности), а также, при необходимости, для установки равной чувствительности в каналах (например, с учетом акустической обстановки помещения, где этот УНЧ будет работай). Однако для регулировки коэффициента усиления в каналах имеется регулятор стереобаланса на переменном резисторе R8, регулирующий коэффициент шунтирования полурезисторов сдвоенного R7 (регулятор громкости).

Входной сигнал поступает через два разъема L и R. Это «азиатские» разъемы. Для подключения к выходу МР-3 плеера нужно сделать кабель — на одном конце соответствующий телефонный штекер, на другом два «азиатских» штекера. Со входа сигнал поступает на схему пассивной регулировки.

Во-первых, регулятор тембра для высоких частот (R1) и низких частот (R6). Затем регулятор громкости на сдвоенном переменном резисторе R7 и регулятор стереофонического баланса R8.

От схемы регулировки сигналы каналов поступают на два УМЗЧ на микросхемах А1 и А2.

Источник питания

Блок питания трансформаторный, на силовом низкочастотном трансформаторе Т1 типа 109-01АФ11-01. У него первичная обмотка 220В, а вторичная обмотка 26В и ток 2,2А с отводом от средней части. Отвод образует среднюю точку (GND).

Так как есть отвод от центра вторичной обмотки, то схему выпрямителя было решено сделать по двухполупериодной схеме на двух диодах VD1 и VD2.

Рис. 2. Принципиальная схема блока питания самодельного усилителя НЧ на TDA2003.

Источник не стабилизирован. Можно использовать другой трансформатор с аналогичными параметрами. При наличии одной обмотки на 11-13В схему выпрямителя нужно будет шунтировать на четырех диодах.Также может питаться от готового источника, постоянным напряжением 12-18В при токе не менее 2А, ​​например, от блока питания какой-нибудь компьютерной периферии или оргтехники.

Наконец

Акустические системы

содержат два динамика — один средне-низкочастотный (широкополосный) мощностью 25Вт с сопротивлением 4 Ом и один высокочастотный мощностью 15Вт и сопротивлением 8 Ом. Твитер подключен через конденсатор С13 (С14), который вместе с сопротивлением твитера образует простой фильтр высоких частот.

Широкополосные динамики ФД115-7, твитеры типа ФДГ20-1. В принципе можно использовать и другие акустические системы, задав параметры — максимальная мощность не ниже 10Вт, сопротивление 4 Ом.

В процессе работы микросхемы нагреваются, поэтому требуют радиатора. Радиаторы могут быть изготовлены из оцинкованного металлического профиля, который используется для сборки каркасов гипсокартонных конструкций (потолков, перегородок). Для каждого радиатора нужно вырезать по два куска длиной 20-25 см.

Затем один из кусков разрежьте вдоль на две одинаковые части в виде двух уголков. Далее два уголка складываются «внахлест» и располагаются посередине цельного куска. Все сопрягаемые поверхности должны быть покрыты теплопроводной пастой.

В середине конструкции просверлено отверстие, куда крепится микросхема.

Схема лампового темброблока для усилителя основана на LM1036N, регулирующем громкость и баланс в автомагнитолах.Дополнительный управляющий вход позволяет довольно легко применять компенсацию громкости.


Все, что нужно для сборки транзисторного тембра своими руками, это LM1036N, 15 конденсаторов, несколько постоянных резисторов и несколько потенциометров. В итоге вы получите качественное устройство для управления громкостью и другими параметрами звука.

Шаг 1: Основная информация

Схема, которую я использовал, показана в паспорте производителя: ссылка

См. стр. 6.

Схема работает просто отлично, поэтому, если это ваша первая попытка, используйте эту, она будет работать отлично, пока вы не испортите детали.

Вам понадобится:

  • ЛМ1036Н
  • 47 мкФ x 1
  • 0,47 мкФ x 2
  • 0,01 мкФ x 2
  • 0,22 мкФ x 4
  • 0,39 мкФ x 2
  • 10 мкФ x 2
  • 10 мкФ x 1
  • Резисторы 47k x 4
  • 47k потенциометров x 4
  • Переключатель x 1
  • Разъемы аудиоразъема 3,5 мм (мама и папа) (можно любого размера)
  • Кабели (используйте защищенные для входящих и исходящих сигналов)
  • Пустая плата, к которой вы будете все припаивать
  • Паяльник и режущие инструменты
  • Пластиковый корпус
  • Кнопки для потенциометров

На все про все потратил около 1000 рублей.

Шаг 2: Эксперимент


Я начал с сборки схемы на макетной плате. Это очень удобно, если вы новичок и не уверены, что все сразу заработает, но имейте в виду, что не стоит слишком доверять симуляциям. Когда я проводил тесты, в звуковом сигнале было довольно много шума.

Вы можете пропустить этот шаг и сразу приступить к пайке, если уверены, что у вас все получится.

Хочу заметить, что пальцами проверял входящий сигнал.При касании ими вилки должен издаваться неприятный звук, похожий на шум. Выкрутите потенциометр, который отвечает за громкость на максимум, если вы не слышите никакого звука, то не стоит подключать телефон, так как может быть короткое замыкание в цепи или просто что-то не так подключено.

Примечание. Все электролитические конденсаторы должны быть правильно подключены. Имеют маркировку на одной из сторон (чаще всего на негативе), нужно немного времени, чтобы разобраться.

После того, как я услышал шум на каждом из каналов, я подключил телефон и включил музыку, проверил все кнопки и прислушался к разнице в звуке.

Еще одна точка — выходной сигнал. Я использовал обычные наушники. Если вы пользуетесь дешевыми, то особой разницы в настройках можете не заметить.

Шаг 3: Создание схемы




На первом фото я припаял большую часть компонентов. Старайтесь устанавливать конденсаторы как можно ближе к микросхеме, так как это сократит дорожки и минимизирует шум.Это также поможет при выборе корпуса, он будет меньше и плата лучше в него поместится.

На втором фото видна готовая схема с припаянными снизу выходными кабелями. Желтый и красный — каналы, черный — земля.

На третьем фото видны небольшие входные кабели. Они идут от старых наушников, в которых уже есть разъем 3,5 мм, а значит, его не нужно впаивать.

Шаг 4: Изготовление корпуса



Скорее всего, вы захотите установить потенциометры на одной стороне коробки.Я использовал пластиковый корпус для своей платы. Я просверлил четыре отверстия спереди, чтобы пропустить через них валы потенциометра, которые закреплены на небольшой пластиковой детали внутри корпуса.

Сегодня я хочу поделиться с вами методом расчета пассивных тоновых блоков в программе Tone Stack Calc. В этой программе представлено на выбор несколько вариаций тембров: пользователь может менять определенные элементы и визуально видеть изменения АЧХ. Таким образом, вы можете произвести настройку тембров «под себя».Выберем вариант «Джеймс», как наиболее распространенный в бытовой радиоаппаратуре:

Передвигая ползунки R2 и R6, смотрим на происходящие изменения слева. В программе уже есть готовый вариант тембра , но вам это может не нравиться (например, мне) — мы видим, что мидбасы (80-400Гц) тоже поднимаются, а это возможная причина гула, резонанса в помещениях, следовательно, для комфортного прослушивания под музыку эти частоты не должны сильно увеличиваться.Еще одна причина, по которой вам может не понравиться темброблок, это отсутствие переменных резисторов нужного номинала.Мне нравится тембр от усилителя Трембита-002-стерео (выпуска 1977 года) и, допустим, хотелось бы его улучшить и модернизировать. Нажмите Snapshot, чтобы визуально увидеть изменения:


Мне больше нравится этот вариант тембра, но он намного сильнее ослабляет сигнал — не беда — но подъем мидбаса не такой сильный при резисторе R2 полностью откручен. При дальнейшем подборе элементов получается такой вариант — приятный с моей точки зрения для прослушивания:


Частота 1кГц остается практически нетронутой, но от 2кГц и выше частоты поднимаются вместе с несущей 18кГц — фактор качества увеличился.Некоторым это нравится, но в эквалайзерах, где много полос, стараются сделать добротность поменьше, чтобы, например, при повышении 1 кГц соседние 500 Гц и 2 кГц испытывали небольшой подъем — иначе толку от такого эквалайзера не будет. В такой схеме используются два дополнительных резистора для снижения добротности, и схема имеет следующий вид:

Но и это еще не все. После сборки такого темброблока чувствуется сильное снижение громкости — да, так оно и есть, пассивные регуляторы сильно снижают усиление. Обычно добавляют еще один усилительный каскад, например, на ОУ — что проще, и параметры становятся сильно зависимыми от операционного усилителя, его в любой момент можно заменить на другой и можно приятно удивиться. Обычно тембр включается в цепь обратной связи усилительного каскада, как, например, в предварительном усилителе Шмелева. Я делал так:


Конденсаторы любые К73-9, К73-17, МБМ, БМ-2, но не керамические (последние надо использовать в цепях коррекции ОУ и С6 в обратной связи ).В моем варианте, к сожалению, не нашел пленочного конденсатора на 2200р, но к счастью на звук это не слишком повлияло, удачи! .

Обсудить статью ПАССИВНЫЙ ТОН

Предусилитель с тембром на микросхеме. Мощный и качественный самодельный усилитель звука. Активный регулятор громкости

Недавно к одному человеку обратился с просьбой собрать усилитель достаточной мощности и разделить каналы усиления на низкие, средние и высокие частоты.до этого я уже не раз собирал для себя в качестве эксперимента и, надо сказать, опыты были весьма удачными. Качество звука даже недорогих колонок не очень высокого уровня заметно улучшается по сравнению, например, с вариантом использования пассивных фильтров в самих колонках. Кроме того, появляется возможность довольно легко изменять частоту разделения полос и коэффициент усиления каждой отдельной полосы и, таким образом, легче добиться равномерной АЧХ всего звукоусиливающего тракта.В усилителе использованы готовые схемы, ранее не раз опробованные в более простых конструкциях.

Структурная схема

На рисунке ниже показана схема для канала 1:

Как видно из схемы, усилитель имеет три входа, один из которых предусматривает простую возможность добавления предусилителя-эквалайзера для винилового проигрывателя (при необходимости), переключатель входов, предусилитель-тембр (тоже три- полоса, с регулируемыми уровнями ВЧ/СЧ/НЧ), регулировка громкости, блок фильтров на три полосы с регулировкой уровня усиления для каждой полосы с возможностью отключения фильтрации и блок питания для мощных оконечных усилителей (нестабилизированных) и стабилизатор для «слаботочной» части (каскады предварительного усиления).

Блок предусилителя-тембра

В качестве него использовалась не раз проверенная ранее схема, которая при своей простоте и доступности деталей показывает достаточно хорошие характеристики. Схема (как и все последующие) в свое время была опубликована в журнале «Радио» и потом не раз публиковалась на различных сайтах в Интернете:

Входной каскад на DA1 содержит переключатель уровня усиления (-10; 0; +10 дБ), что упрощает согласование всего усилителя с источниками сигналов разного уровня, а непосредственно на DA2 собран регулятор тембра.Схема не капризна к определенному диапазону номиналов элементов и не требует какой-либо настройки. В качестве ОУ можно использовать любые микросхемы, применяемые в звуковых трактах усилителей, например здесь (и в последующих схемах) я пробовал импортные ВА4558, TL072 и LM2904. Подойдет что угодно, но лучше, конечно, выбирать варианты ОУ с минимально возможным уровнем шума и высоким быстродействием (скоростью нарастания входного напряжения). Эти параметры можно найти в справочниках (datasheets). Конечно, здесь вовсе не обязательно использовать именно эту схему, вполне можно, например, сделать не трехполосный, а обычный (стандартный) двухполосный темброблок.Но не «пассивной» схемы, а с каскадами усиления-согласования на входе и выходе на транзисторах или ОУ.

Блок фильтров

При желании можно найти и много схем фильтров, так как публикаций на тему многополосных усилителей сейчас достаточно. Для облегчения этой задачи и просто в качестве примера приведу несколько возможных схем, найденных в разных источниках:

— схема, которая была применена мною в этом усилителе, так как частоты кроссовера оказались именно такими, какие были нужны «заказчику» — 500 Гц и 5 кГц, и пересчитывать ничего не пришлось.

— вторая схема, более простая на ОУ.

И еще одна возможная схема, на транзисторах:

Как ваши уже писали, я выбрал первую схему из-за достаточно качественной фильтрации полос и соответствия частот разделения полос заданным. Только на выходах каждого канала (полосы) были добавлены простые регуляторы усиления (как это сделано, например, в третьей схеме, на транзисторах). Регуляторы могут поставляться от 30 до 100 кОм.Операционные усилители и транзисторы во всех схемах можно заменить на современные импортные (с учетом цоколевки!) для получения наилучших параметров схемы. Все эти схемы не требуют никакой настройки, если не нужно менять частоту кроссовера. К сожалению, я не могу дать информацию по пересчету этих частот секции, так как схемы искались на «готовых» примерах и к ним не прилагались подробные описания.

В схеме блока фильтров (первый из трех) добавлена ​​возможность отключения фильтрации на СЧ и ВЧ каналах.Для этого были установлены два кнопочных выключателя типа П2К, с помощью которых можно просто замкнуть точки соединения входов фильтра — R10C9 с соответствующими им выходами — «высокочастотный выход» и «среднечастотный выход» «. В этом случае по этим каналам передается полный звуковой сигнал.

Усилители мощности

С выхода каждого канала фильтра сигналы ВЧ-СЧ-НЧ поступают на входы усилителей мощности, которые также могут быть собраны по любой из известных схем в зависимости от требуемой мощности всего усилителя .Сделал УМЗЧ по известной схеме из журнала «Радио», № 3, 1991 г., с. 51. Здесь даю ссылку на «первоисточник», так как по поводу этой схемы много мнений и споров на почве ее «качества». Дело в том, что на первый взгляд это схема усилителя класса В с неизбежным наличием кроссоверных искажений, но это не так. В схеме используется управление током транзисторов выходного каскада, что позволяет избавиться от этих недостатков при обычном, стандартном подключении.При этом схема очень проста, не критична к используемым деталям, и даже транзисторы не требуют специального предварительного подбора по параметрам. Кроме того, схема удобна тем, что мощные выходные транзисторы можно устанавливать на один теплоотвод попарно без изолирующих прокладок, так как выводы коллектора подключаются в точке «выход», что значительно упрощает монтаж усилителя:

При настройке ВАЖНО только подобрать правильные режимы работы транзисторов предоконцевого каскада (подбором резисторов R7R8) — на базе этих транзисторов в режиме «отдыха» и без нагрузки на выходе ( динамик) должно быть напряжение в пределах 0. 4-0,6 вольта. Напряжение питания для таких усилителей (их должно быть соответственно 6) было поднято до 32 вольт с заменой выходных транзисторов на 2SA1943 и 2SC5200, сопротивление резисторов R10R12 также должно быть увеличено до 1,5 кОм (чтобы «сделать жизнь проще» для стабилитронов в схеме питания входных ОУ). ОУ так же заменены на ВА4558, таким образом схема «установки нуля» больше не нужна (выводы 2 и 6 на схеме) и соответственно меняется цоколевка при пайке микросхемы.В итоге при тестировании каждый усилитель по этой схеме выдавал мощность до 150 Вт (кратковременно) при вполне адекватной степени нагрева радиатора.

Блок питания УНЧ

В качестве блока питания использовались два трансформатора с блоками выпрямителя и фильтра по обычной штатной схеме. Для питания каналов НЧ диапазона (левый и правый каналы) — трансформатор на 250 ватт, выпрямитель на диодных сборках типа MBR2560 или подобных, и конденсаторы по 40000 мкф х 50 вольт в каждом силовом плече.Для СЧ и ВЧ каналов — трансформатор на 350 ватт (взят из сгоревшего ресивера Ямаха), выпрямитель — диодная сборка Ц6П06Г и фильтр — по два конденсатора по 25000 мкФ х 63 вольта на каждое силовое плечо. Все электролитические конденсаторы фильтров зашунтированы пленочными конденсаторами емкостью 1 мкФ х 63 вольта.

Вообще блок питания может быть с одним трансформатором, конечно, но с соответствующей ему мощностью. Мощность усилителя в целом в данном случае определяется исключительно возможностями источника питания.Все предусилители (темброблок, фильтры) также питаются от одного из этих трансформаторов (можно от любого из них), но через дополнительный блок биполярного стабилизатора, собранного на МК типа КРЕН (или импортного) или по любому из типовые схемы на транзисторах.

Самодельный усилитель конструкции

Это, пожалуй, был самый сложный момент в изготовлении, так как подходящего готового корпуса не было и пришлось придумывать возможные варианты :-)) Чтобы не лепить кучу отдельных радиаторов, решил использовать корпус радиатора от автомобильного 4-х канального усилителя, довольно большого размера, примерно так:

Все «внутренности» конечно же были извлечены и макет получился примерно таким (к сожалению фото не сделал):

— как видите, в эту крышку радиатора установили шесть оконечных плат УМЗЧ и плату предусилителя. Плата блока фильтров уже не подходила, поэтому ее закрепили на пристроенной тогда конструкции из алюминиевого уголка (это видно на рисунках). Также в этот «каркас» были установлены трансформаторы, выпрямители и фильтры электропитания.

Вид спереди со всеми переключателями и органами управления выглядит так:

Вид сзади, с выходными площадками динамиков и блоком предохранителей (поскольку схемы электронной защиты не делались из-за нехватки места в конструкции и чтобы не усложнять схему):

В дальнейшем рамку из уголка предполагается, конечно, закрыть декоративными панелями для придания изделию более «товарного» вида, но это будет делать сам «заказчик», по личному вкусу.В целом по качеству звука и мощности конструкция получилась вполне приличной. Автор материала: Андрей Барышев (специально для сайта сайт ).

Этот стереофонический предусилитель построен на основе популярного операционного усилителя NE5532 и нескольких дискретных элементов. Предусилитель подходит для работы с любым источником сигнала, например, mp3-плеером или компьютером, и помимо усилителя мощности позволит получить хороший звук дома.

Предусилитель имеет темброблок, позволяющий регулировать низкие и высокие частоты, а также регулировать громкость с помощью трех парных поворотных потенциометров.Размещение потенциометров на краю платы устраняет необходимость в проводах, соединяющих потенциометры с платой, что, в свою очередь, улучшает шумовые характеристики усилителя.

Предусилитель питается от двухполярного блока питания от +/- 18 до +/- 30 вольт.

Работа предварительного усилителя с блоком тембра

Принципиальная схема предусилителя представлена ​​на рисунке ниже:

Усилитель состоит из двух одинаковых каналов. Изучим работу предварительного усилителя на одном из них.Входной сигнал поступает на GP1 и поступает сразу на ФВЧ, состоящий из С1 (1мкФ) и R1 (100к) с частотой среза около 1,5Гц, это эффективно срезает постоянную составляющую и самые низкие частоты.

Далее сигнал поступает на неинвертирующий усилитель U1 (NE5532) и резисторы R3 (10к) и R7 (4,7к), что обеспечивает усиление сигнала в 1,5 раза. Небольшой конденсатор С3 (10 пФ) предотвращает возбуждение, а С5 (1 мкФ) разделяет цепи на усилителях U1 и U2 (NE5532).

Регулятор частоты построен на усилителе У2, а сам регулятор частоты построен классическим способом. Элементы, изменяющие характеристики, находятся в цепи отрицательной обратной связи усилителя U2. Когда обе ручки находятся в среднем положении, сопротивление X1 (производное от элементов: R9 (10 кОм), C9 (33 нФ), C7 (4,7 нФ), а также: P1 (100 кОм), P2 (100 кОм), R11 (10 кОм). ) и R12 (3,3 кОм) — «в среднем положении») между входным сигналом и инвертирующим входом усилителя U2 равно сопротивлению Х2 (получено из элементов: R15 (10к), С11 (33 нФ), С13 (4.7 нФ) и посередине также: Р1, Р2, R11 и R12 — «в среднем положении») между выходом усилителя У2 и инвертирующим входом. Прирост A выражается следующим соотношением:

Равен 1 для всего диапазона рабочих частот усилителя.

P1 отвечает за регулировку низких частот. Для высоких частот конденсаторы С9 и С11 закорочены, поэтому регулировка потенциометром на этих частотах не действует. Потенциометр отвечает за регулировку высоких частот, а из-за исключения конденсаторов С7 и С13 регулировка не влияет на низкие частоты.

Сигнал с выхода регулятора частоты поступает через резистор R17 (4,7к) на потенциометр регулятора громкости Р3 (100к) и далее на следующую схему усиления, а именно U5 (NE5532). Элементы R19 (15к) и R21 (33к) настраивают U5 на работу в качестве инвертирующего усилителя с коэффициентом усиления около 2. С выхода U5 сигнал через фильтры R23 (100П), С21 (1 мкФ) и R25 (100к ) поступает на выход предварительного усилителя ГП3…

Напряжение питания ОУ получают стабилизаторами U3 (78L15) и U4 (79L15), фильтруют конденсаторами С15–С16 и С17–С18.Кроме того, питание каждого из четырех ОУ сглаживается конденсаторами С19-С20 и С23-С26 (100 нФ).

(неизвестно, скачано: 4037)

Схема предварительного усилителя с регулировкой тембра.

Привет друзья. Ниже в статье представлен проект предварительного усилителя от Максима Васильева, который по сути является переделкой суховского предварительного усилителя путем переноса схемы с микросхем 157 серии на импортные. Более подробную информацию вы можете найти на КПП и форуме vegalab по запросу «Полный усилитель Васильева».Принципиальная схема:

Чтобы увеличить изображение, нажмите на картинку.

В схеме используются двойные операционные усилители. Например, можно поставить OPA2134P, TL072 или NE5532, кому как нравится или что есть под рукой в ​​данный момент. На следующем рисунке показана распиновка микросхем, для вышеперечисленных она одинаковая, поэтому какой бы МК вы не использовали, никаких изменений в плату вносить не нужно:

О каких именно микросхемах мы писать не будем звук лучше, много информации об этом можно найти на форумах радиолюбителей, да и в сети их предостаточно.

Двухполюсный источник питания +/- 12. ..15 Вольт.

Переменные резисторы группы «А» (импортные) используются в качестве регуляторов громкости, баланса и тембра, если используете отечественные переменные резисторы, выбирайте группу «Б»

Печатная плата выполнена из двухстороннего стеклотекстолита. Верхний слой не травится, используется как экран. Размеры платы 70х158 мм.

Внешний вид печатной платы показан на следующих двух рисунках:

На плату добавлен двухполюсный стабилизатор напряжения 2 х 15 Вольт на микросхемах 78L15 и 79L15.На рисунке ниже представлена ​​цоколевка транзистора 2N5551:

Принципиальную схему и печатную плату в формате LAY можно скачать по прямой ссылке с нашего сайта. Размер файла архива для скачивания 0,53 Мб.

Не мечтай, действуй!

Эксперименты с различными предусилителями, регуляторами громкости и тембра показали, что наилучшее качество звука обеспечивается при минимальном количестве усилительных каскадов, с пассивными регуляторами. В этом случае подстройки на входе усилителя мощности нежелательны, так как приводят к увеличению уровня нелинейных искажений комплекса. Этот эффект был открыт сравнительно недавно известным разработчиком аудиоаппаратуры Дугласом Селфом.

Таким образом, вырисовывается следующая структура этой части звукоусиливающего тракта:
— пассивный мостовой регулятор низких и высоких частот,
— пассивный регулятор громкости,
— предусилитель с линейной амплитудно-частотной характеристикой (АЧХ) и минимальные искажения в рабочем диапазоне частот.
Очевидным недостатком регулировок на входе предусилителя является то, что ухудшение отношения сигнал/шум в значительной степени компенсируется высоким уровнем сигнала современных звуковоспроизводящих устройств.

Предлагаемый предусилитель может быть использован в высококачественных стереоусилителях звука. Регулятор тембра позволяет настроить АЧХ одновременно в двух каналах в двух частотных областях: нижней и верхней. В результате учитываются характеристики помещения и акустических систем, а также личные предпочтения слушателя.

И снова немного истории

Первым претендентом на роль предварительного усилителя с регулятором тембра была схема Д. Стародуба (рис. 1). Но конструкция не «прижилась» в усилителе мощности: требовалось тщательное экранирование и источник питания с крайне низким уровнем пульсаций (около 50 мкВ). Однако основной причиной было отсутствие переменных ползунковых резисторов.

Рис. 1. Схема качественного блока регуляторов тембра

Методом проб и ошибок я придумал простую схему предварительного усилителя (рис.2), с которым, однако, система воспроизведения звука намного превосходила по звучанию серийную аппаратуру, по крайней мере, у моих друзей и знакомых.

Рис. 2. Принципиальная схема одного канала предварительного усилителя для УМЗЧ Батя С. и Середа В.

Схема предварительного усилителя стереофонического электрофона Ю.В. Красова и В. Черкунова, продемонстрированные на 26-й Всесоюзной выставке радиолюбителей-конструкторов. Это левая сторона схемы, включая регуляторы тембра.

Появление каскада на транзисторах разной проводимости в предварительном усилителе (VT3, VT4) связано с обсуждением усилителей с преподавателем лаборатории телевизионной техники кафедры радиосистем А.С. Мирзоянц, с которым я работал в студенческие годы. В ходе работы понадобились линейные каскады для усиления телевизионного сигнала, и Александр Сергеевич сказал, что, по его опыту, наилучшие характеристики, как он выразился, имеют конструкции «шиворот-навыворот», то есть усилители на транзисторах противоположной структуры с прямым включением.В процессе экспериментов с УМЗЧ я выяснил, что это касается не только телевизионной техники, но и звукоусиления. Впоследствии подобные схемы я часто использовал в своих конструкциях, в том числе и пару полевой транзистор — биполярный транзистор.

Попытка использовать в первом каскаде (составной эмиттерный повторитель VT1, VT2) транзисторы разной структуры успеха не принесла, так как при всех замечательных характеристиках (малый уровень шума, малые искажения) схема имела существенный недостаток — меньшая перегрузочная способность по сравнению с эмиттерным повторителем.
Характеристики предварительного усилителя:
Входное сопротивление, кОм = 300
Чувствительность, мВ = 250
Глубина регуляторов тембра, дБ:
на частоте 40 Гц = ± 15
на частоте 15 кГц = ± 15
Глубина регулировки стереобаланса, дБ = ± 6

Так как при проектировании усилителей возникали новые идеи, старые конструкции я кому-то дарил, либо продавал по фиксированному курсу ватт выходной мощности/рубль.В одну из своих поездок в Ленинград я взял с собой этот усилитель, чтобы продать его знакомому моего друга. Володька сказал, что у этого парня куча всякой западной техники, и отнес аппарат ему на прослушивание. Вечером сообщил мне результаты: молодой человек включил усилитель, послушал пару вещей и остался настолько доволен звуком, что без слов отдал деньги.

Честно говоря, когда узнал, что сравнение будет с импортной техникой, особо не надеялся, что усилитель произведет впечатление.Кроме того, он был не полностью укомплектован — отсутствовали верхняя и боковые крышки.

Рассмотрим принципиальную схему одного канала предусилителя (рис. 2). На входе установлены высокоимпедансные регуляторы громкости (R2.1) и баланса (R1.1). Со среднего вывода резистора R2.1 через переходной конденсатор С2 звуковой сигнал поступает на составной эмиттерный повторитель VT1, VT2, необходимый для нормальной работы пассивного регулятора тембра, выполненного по мостовой схеме.Для устранения ослабления, вносимого темброблоком, и усиления сигнала до необходимого уровня установлен двухкаскадный усилитель на транзисторах VT3, VT4.

Питание предусилителя нестабилизированное, от плюсового плеча усилителя мощности. Напряжение питания поступает на каскады VT3, VT4 через фильтр R17, С10, С13, а на входной эмиттерный повторитель — R8, С4. Важную роль играет диод VD1: без него полностью устранить фон переменного тока частотой 100 Гц на выходе усилителя мощности не удалось.

Конструктивно предварительный усилитель выполнен «в линию», все детали установлены на печатной плате, закрытой сверху П-образным экраном из стали толщиной 0,8 мм.


Спасибо за внимание!


Расчет проводился по следующим соотношениям: R1 = R3; R2 = 0,1R1; R4 = 0,01R1; R5 = 0,06R1; C1 [нФ] = 105 / R3 [Ом]; С2 = 15С1; С3 = 22С1; С4 = 220С1.
При R1 = R3 = 100 кОм тональный блок вносит затухание примерно на 20 дБ на частоте 1 кГц.Можно взять переменные резисторы R1 и R3 другого номинала, пусть для уверенности в наличии были резисторы сопротивлением 68 кОм. Номиналы постоянных резисторов и конденсаторов мостовой регулировки тембра легко пересчитать, не обращаясь к программе или таблице. 1: уменьшаем значения сопротивлений резисторов в 68/100 = 0,68 раза и увеличиваем емкость конденсаторов в 1/0,68 = 1,47 раза. Получаем R1 = 6,8 кОм; R3 = 680 Ом; R4 = 3.9 кОм; С2 = 0,033 мкФ; С3 = 0,33 мкФ; С4 = 1500 пФ; С5 = 0,022 мкФ.

Для плавной регулировки тембра необходимы переменные резисторы с обратной логарифмической зависимостью (кривая Б).
Вы можете четко увидеть работу разработанной программы регулировки тембра. Калькулятор стека тонов 1.3 (рис. 9).

Рис. 9. Моделирование регуляторов тембра для схемы, показанной на рис. восемь


Программа Tone Stack Calculator предназначена для анализа семи типовых схем пассивных регуляторов тембра и позволяет сразу показать АЧХ при изменении положения виртуальных регуляторов.

Рис. 11. Принципиальная схема темброблока и предварительного усилителя для «ученика» УМЗЧ

Экспериментальная проверка нескольких экземпляров операционных усилителей показала, что даже без конденсатора в заземленной ветви ООС делителя постоянное напряжение на на выходе несколько милливольт. Однако из соображений универсальности на входе темброблока и выходе предварительного усилителя включены развязывающие конденсаторы (С1, С6).
В зависимости от требуемой чувствительности усилителя значение сопротивления резистора R10 выбирают по таблице.2. Следует стремиться не к точному значению сопротивлений резисторов, а к их попарному равенству в каналах усилителя.

стол 2


▼ 🕗 25.02.12 ⚖️ 11,53 Кб ⇣ 149 Привет, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и поддерживаю этот замечательный сайт с 2006 года.
Более 10 лет наш журнал существует исключительно за мой счет.

Хорошо! Халява закончилась.Хочешь файлы и полезные статьи — помоги!


Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датагор»

Основным недостатком пассивной регулировки тембра является низкий коэффициент передачи. Еще одним недостатком является то, что для получения линейной зависимости уровня громкости от угла поворота необходимо использовать переменные резисторы с логарифмической характеристикой регулирования (кривая «Б»).
Преимуществом пассивных регуляторов тембра являются меньшие искажения, чем у активных (например, регулятор тембра Баксандал, рис.12).


Рис. 12. Активный регулятор тембра П. Баксандал


Как видно из схемы, представленной на рис. 12, активный регулятор тембра содержит пассивные элементы (резисторы R1 — R7, конденсаторы С1 — С4), включенные в 100% параллельную отрицательную обратную связь по напряжению операционного усилителя DA1. Коэффициент передачи этого регулятора в среднем положении ползунков регулировки тембра R2 и R6 равен единице, а для регулировки используются переменные резисторы с линейной характеристикой регулирования (кривая «А»).Другими словами, активная регулировка тембра лишена недостатков пассивной регулировки тембра.
Однако по качеству звука этот регулятор явно хуже пассивного, что замечают даже неопытные слушатели.

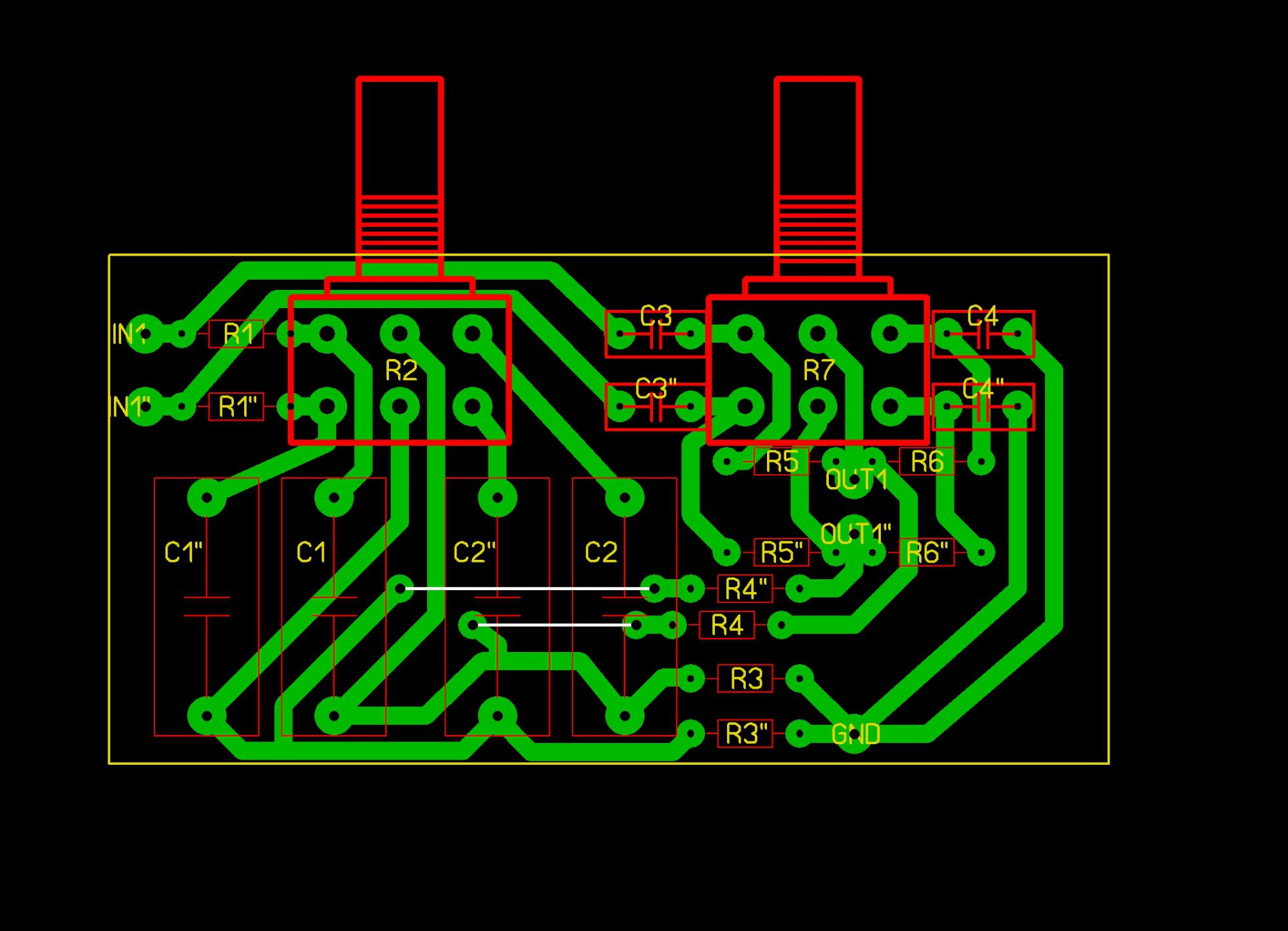

Рис. 13. Размещение деталей на печатной плате

Элементы, относящиеся к правому каналу предусилителя, отмечены штрихом. Такая же разметка сделана в файле платы (с расширением *.lay) — надпись появляется при наведении курсора на соответствующий элемент.
Сначала на печатную плату устанавливаются малогабаритные детали: проволочные перемычки, резисторы, конденсаторы, ферритовые «бусинки» и гнездо для микросхемы. Клеммники и переменные резисторы устанавливаются в последнюю очередь.
После проверки установки включить питание и проконтролировать «ноль» на выходах операционного усилителя. Смещение составляет от 2 до 4 мВ.
При желании можно запитать устройство от синусоидального генератора и снять характеристики (рис. 14).

Рис.14. Настройка для характеристики предусилителя


Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датагор»

Упомянутые источники

1. Сборник // Радиохобби, 2003, №3, с.10, 11.
2. Стародуб Д. Блок регуляторов тембра высококачественного усилителя НЧ // Радио, 1974, № 5, с. . 45, 46.
3. Шкритек П. Справочник по звуковой схемотехнике. — М.: Мир, 1991, с. 150 — 153.
4. Шихатов А. Пассивные регуляторы тембра // Радио, 1999, №1, с.14, 15.
5. Ривкин Л. Расчет регуляторов тембра // Радио, 1969, вып. 40, 41.
6. Солнцев Ю. Высококачественный предусилитель // Радио, 1985, №1. 4, с. 32 — 35.
7. //www.moskatov.narod.ru/ (программа Е. Москатова «Темброблок 4.0.0.0»).

Владимир Мосягин (МВВ)

Россия, Великий Новгород

Радиолюбительством увлекся с пятого класса средней школы.
Дипломная специальность — радиоинженер, к.т.н.

Автор книг «Юному радиолюбителю читать паяльником», «Секреты радиолюбительского мастерства», соавтор серии книг «Читать паяльником» в издательстве «СОЛОН» -Пресса», имею публикации в журналах «Радио», «Приборы и экспериментальная техника» и др….

Читательский голос

Статью одобрили 70 читателей.

Для участия в голосовании зарегистрируйтесь и войдите на сайт под своим логином и паролем.

Усиление квилтера

Quilter Steelaire 1×15 Combo

Steelaire Combo обеспечивает максимальную мобильность благодаря компактному корпусу с 15-дюймовым неодимовым динамиком. Чистая мощность 200 Вт и богатый набор функций обеспечивают высочайшее качество звука для любого музыканта. Динамик является результатом длительного сотрудничества Пэта Куилтера и Eminence Speakers. Мы начали с прочной литой рамы Eminence с 15-дюймовой платформой для максимальной прочности. К этому мы добавили 3-дюймовую алюминиевую звуковую катушку и гиперболический диффузор, чтобы обеспечить выдающуюся частотную характеристику, управляемую мощность и отсутствие поломок. В качестве завершающего штриха 4-дюймовый алюминиевый купол добавляет нотку сладкого металлического привкуса, в результате чего получается сливочный насыщенный тон с цитрусовым послевкусием. Тонкий корпус удобен в переноске и занимает минимум места на сцене. Фронтальный динамик в сочетании с откалиброванными размерами корпуса обеспечивает максимальную чистоту средних и высоких частот, а также мощные чистые низкие частоты.Узкое шасси Steelaire выдает полные 200 Вт с большим резервным размахом напряжения на 4-омный динамик. Благодаря выбираемым входным каналам, 4-полосному эквалайзеру, регулируемому лимитеру, тремоло и полнофункциональной секции реверберации вы получаете полный набор инструментов для оптимизации звучания вашего инструмента. Кроме того, уникальная петля эффектов на задней панели с питанием 9 В постоянного тока позволяет подключать дополнительные педали по вашему выбору и управлять ими удаленно с помощью одного из наших 6-позиционных пультов дистанционного управления. Портативный: 35 фунтов (16 кг), 21 x 23 x 9 дюймов (53.4 х 58,4 х 22,9 см). Мощный: 200 Вт (400 Вт внутреннего запаса для максимального колебания напряжения). Двойные входы: поддерживает несколько инструментов или буферизованную педаль. Селектор режима входа: выбирает Ch2, Mute, Ch3 или Ch2+2. 4-полосный эквалайзер: низкие частоты (100 Гц), низкие средние частоты (500 Гц), высокие средние частоты (2 кГц), высокие частоты (5 кГц). Ограничитель: полностью регулируемый от чистого до грязного. Тремоло: Регулируемая глубина и скорость. Реверберация: Регулируемая глубина, задержка и тон. Мастер: регулирует выходную мощность от 0 до 200 Вт. Выходы на два динамика: 1/4″, от 2 до 16 Ом.Подключение дистанционного управления: подходит для кабеля RJ45 (Cat 5,6,7 и т. д.). Петля эффектов: посыл, возврат и выход постоянного тока 9 В, макс. 200 мА. Прямой выход: 600 Ом, изолированный сбалансированный пик 300 мВ.

«Максимальная минимизация» — Quilter Bass Block 800 и Bass Block 802 Bass Heads и Bassliner и BassDock Bass Cabs

The 800 Evolution

У меня был BB800 в течение некоторого времени до того, как был анонсирован 802, и я хорошо привык к тональному стеку 800.4-полосный эквалайзер на 802 кажется очень простым, и я имел приличное представление о том, как он будет работать, просто взглянув на переднюю панель. Излишне говорить, однако, что мне не терпелось поставить две головы рядом, чтобы увидеть, как они сравниваются в реальной практике и на концертах.

Давайте сначала рассмотрим уникальную секцию тона BB800 с двумя ручками. Элемент управления «Глубина», безусловно, самый простой для понимания (благодаря этой милой графике). Квилтер описывает регулятор Depth как «высокоизбирательное усиление/срезание низких частот, которое воздействует только на нижнюю половину диапазона бас-гитары. Центральную частоту этого регулятора они не публикуют, но я подозреваю, что она находится в диапазоне 80 Гц. Стоит отметить, что общая производительность стека тонов взаимодействует с функцией ограничения, рассмотренной выше. Руководство продолжает: «Если ввести лимитирование, обертоны и более высокие ноты «догонят» басовую основу, сохраняя динамику и атаку без снижения». На практике я заметил, что функция усиления на регуляторе глубины остается полезной даже при более высокой громкости, и она остается полезной в музыкальном плане.Со многими другими усилителями усиление низких частот при более высокой громкости может привести к пуканию или клиппингу, так что, похоже, в этом Quilter есть что-то ограничивающее.

Второй регулятор тембра на BB800 — ручка Contour — требует немного больше времени, чтобы полностью его оценить. Квилтер описывает регулятор Contour следующим образом: «При повороте влево появляется середина, которая дает четкий резкий звук. При повороте вправо высокие частоты постепенно уменьшаются для получения округлого винтажного тона». Функция сглаживания высоких частот, безусловно, предсказуемо сглаживает высокие частоты (как я и ожидал от активного «среза высоких частот»), хотя я должен сказать, что если я играю на басу с пассивной регулировкой тембра, это мой предпочтительный инструмент для набирая более «округлый винтажный тон».Функция mid-cut также довольно проста и, безусловно, делает то, что заявлено. Еще раз, Quilter не указывает частотный центр для этого сокращения, и то, насколько хорошо этот контроль может работать для вас, определенно зависит от тональных свойств вашего соответствующего оборудования и ваших субъективных целей тона. В целом, однако, я думаю, что этот средний совок будет привлекателен для большинства исполнителей, играющих в отличном слэповом тоне или даже в стиле фингерстайл, но стремящихся к большей резкости и ясности.

Глядя на графику тонального стека BB800, вы можете легко увидеть, как обрезать басы, усиливать басы, обрезать средние и высокие частоты.Вы можете спросить себя: «Могу ли я усилить средние частоты?» и/или «Могу ли я усилить максимумы?» Ответ: «Да, можно!» Чтобы усилить средние частоты, просто обрежьте низкие частоты, обрежьте высокие частоты и включите Gain или Master. Чтобы усилить высокие частоты, просто обрежьте низкие частоты, зачерпните средние частоты и включите Gain или Master. Я постоянно ловлю себя на том, что использую такие слова, как «прямой» или «простой», для описания отдельных функций тонального стека BB800, но я должен признать, что когда я впервые подключился к 800, я был немного сбит с толку и даже напуган стек тонов.Похоже, многие игроки поначалу чувствовали то же самое. Это простая функция BB800, представляющая новый подход к управлению тембром. Как вы можете видеть, если вы отступите назад и посмотрите, что делают эти элементы управления, на самом деле все довольно просто и понятно.

Переходя к BB802, его тональный стек технически сложнее, чем у BB800, но поскольку он так похож на то, что басисты видели в других продуктах, он кажется менее пугающим. Этот тональный стек, безусловно, был ответом игрокам, которые либо попробовали BB800 и не были довольны этим тональным стеком, либо, что более вероятно, игрокам, которые посмотрели на BB800 и были сбиты с толку, даже не попробовав его. Как и в случае с большинством подобных эквалайзеров, я считаю, что на средних регуляторах функция среза более полезна/музыкальна, чем функция усиления. Это может быть личным на мой вкус, но я чувствую, что наши уши более чувствительны к средним частотам, и я также чувствую, что мы более чувствительны к усилению, а не к частотам среза. Соответственно, неудивительно, что я обнаружил, что мне нравятся результаты небольшого или сильного сокращения как на элементах управления Woof, так и на Bark, но если я усилил любой из них больше, чем немного, все вышло за пределы моей зоны комфорта. .Опять же, ваш пробег может варьироваться. Я уверен, что некоторые люди любят усиливать средние частоты или могут нуждаться в этом, в зависимости от их соответствующего оборудования.

Что касается элементов управления Depth и Snap, я обнаружил музыкальные результаты в широком диапазоне как усиления, так и среза. Функция усиления на регуляторе глубины 802-го кажется относительно похожей на функцию регулятора глубины 800-го. Однако, несмотря на то, что я описал, как добиться усиления высоких частот с помощью 800, настройка Snap на 802, безусловно, позволяет получить более высокую степень относительного усиления для высоких частот.Более того, даже при полном усилении общий тон не стал тонким или пронзительным, когда я повернул ручку Snap. Хороший! Еще одно замечание по поводу двух регуляторов средних частот; хотя я считаю, что центральная частота 300 Гц на регуляторе Woof довольно полезна, я должен сказать, что центральная частота 1 кГц на ручке Bark немного выше, чем мне бы хотелось. Магия находится в среднем диапазоне, и между 200 Гц и 900 Гц для электрических басов происходит многое. Я думаю, что если бы центр на коре хоть чуть-чуть понизить, до 750-800 Гц, то было бы еще полезнее.

Участие в соревнованиях — версия Amp

Итак, мы немного поговорили о том, как BB800 (649 долларов) и BB802 (699 долларов) соотносятся и отличаются друг от друга, но как они соотносятся с другими брендами? Стоит отметить, что при установке «flat» BB800 и BB802 звучат и ведут себя практически одинаково, поэтому следующие сравнения в равной степени применимы к ним обоим, поскольку тесты на прослушивание проводились со всеми усилителями, установленными на «нейтральные» настройки эквалайзера. . Придерживаясь конкурирующих усилителей, также рассчитанных на 800 Вт (на 4 Ом), я сравнил усилители Quilter с Mesa/Boogie Subway D-800 (899 долларов), Genzler Magellan MG-800 (799 долларов) и Phil Jones Bass BP-800 ( 799 долларов.99). Это довольно жесткая конкуренция, и все три главы пользуются сильной и заслуженной репутацией. Другие три бренда используют один и тот же выходной модуль ICEpower (700ASC), обычно используемый в отрасли, в то время как головки Quilter используют свои собственные выходные секции. Для большинства прямых сравнений я использовал BB802, хотя время от времени переключался на BB800.

Из всех протестированных усилителей D-800 является наиболее теплым/округлым, хотя он по-прежнему обладает чистым и артикулированным басовым пластиком.Для сравнения, Bass Blocks имеют больше блеска вверху и в целом кажутся «живыми». D-800 кажется немного более управляемым, сфокусированным и быстрым. Что касается Genzler, то MG-800 определенно больше похож на Quilters, чем на Mesa/Boogie. MG-800 чуть темнее, и снова BB кажутся немного более «живыми». Обе марки кажутся довольно точными с точки зрения воспроизведения тона инструмента, и обе имеют отличный баланс сверху донизу. Точно так же BP-800 звучит немного более контролируемо и немного темнее, чем Quilters, тогда как BB звучат более динамично, ярко и живо.Обычно я не использую это слово — «живой» — в своих обзорах басовых усилителей, но я постоянно находил его в своих заметках о прослушивании. Ноты действительно «выпрыгивают» или «выпрыгивают» из головок Quilter. Ответ очень быстрый и динамичный. Это означает, что они не очень прощают небрежную технику, но мне нравится непосредственность усиленной ноты. Я чувствую, что усилители Quilter неплохо противостоят этим конкурентам, и если учесть, что все три из них стоят как минимум на 100 долларов больше, чем BB800/802, это очень хорошо говорит о том, что Quilter делает с этими усилителями.

Такси Whole Lotta

Я не думаю, что когда-либо раньше у меня была возможность рассмотреть всю линейку басовых корпусов компании в одном обзоре. Это потребовало значительного количества времени и усилий, но дало мне отличное представление — как макро, так и микро — о том, чего Quilter Labs пытается достичь с помощью этих корпусов. Для Bassliners очевидны несколько целей дизайна. Небольшой вес, точный отклик и высокая мощность являются очевидными целями, о чем свидетельствует выбор драйверов/компонентов.Другим очевидным выбором было дать игроку возможность создавать свои собственные «комбо», используя любую кабину, которую они предпочитали. Менее очевидным, но в некотором смысле более интригующим было решение предлагать каждую конфигурацию кабины (1×12 и 2×10) в виде портированного, «прямого» (или «нижнего») корпуса и в виде герметичного, «наклонного» корпуса. (или «верхний») корпус. Два «нижних» кабинета имеют больший внутренний объем (и порты), и, как таковые, они предлагают более глубокий (и более глубокий) звук на низких частотах. Два герметичных «верхних» кабинета имеют более плотный, более контролируемый отклик и приносят больше ясности и артикуляции вашим ушам, учитывая, что драйверы компрессии наклонены назад.

Что касается конфигураций динамиков, то 1×12 немного более сбалансированы, особенно средние частоты, а 2×10 немного резче. Сочетание соответствующих нижних и верхних кабин действительно выделяет эти различия. Тем не менее, я настоятельно предпочитал смешивать и сочетать (2x10c снизу с 1x12w сверху и 1x12c снизу с 2x10w сверху). 2x10c/1x12w — моя любимая установка, так как она звучит более полно на низких частотах и ​​кажется наиболее сбалансированной. Для сравнения, 1x12c/2x10w очень четкий, но несколько резкий по сравнению со стеком 2x10c/1x12w.

Как упоминалось ранее, в BD10 и BD12 используются драйверы на основе феррита, и их звучание несколько отличается от динамиков Neo Bassliner. При этом я был удивлен общим сходством между двумя линиями. Сравнивая BD12 и Bassliner 1x12c, они оба определенно имеют «квилтеровский тон». Общая громкость у них одинаковая, а BD12 более теплый и немного больше присутствует на низких и средних частотах. Bassliner немного более чистый, утонченный и сбалансированный, и, возможно, он немного глубже, чем BD12. Сравнивая BD10 с BD12, у BD10 не так много низких частот, хотя самые высокие частоты у них очень похожи. У BD10 чуть более насыщенная верхняя середина, а у BD12 больше присутствует нижняя и средняя середина, которая в целом громче, «больше» и более сбалансирована.

Хотя у меня были отличные результаты при штабелировании кабин Bassliner, я должен предостеречь от штабелирования кабин BassDock — по крайней мере, против штабелирования BD12 и BD10. Кажется, что когда вы складываете их, происходит сильное подавление фазы, и низкие частоты действительно пропадают.Простое вождение одного BD12 звучит намного больше/глубже, чем вождение стека BD12/BD10. Скорее всего, это не будет проблемой при штабелировании двух одинаковых кабинетов (двух BD12 или двух BD10), но я не могу рекомендовать штабелирование BD12/BD10. Тем не менее, каждый кабинет звучит великолепно, когда используется сам по себе. [Примечание Пэта Куилтера: «Они ДОЛЖНЫ суммироваться без компенсации фазы — я надеюсь, что ни один из них не неправильно подключен (положительный ввод должен привести к движению конуса «вне»). Тем не менее, в целом это не большая проблема — иногда разные частотные кривые могут неожиданно взаимодействовать.”]

Участие в соревнованиях — Cab Edition

Чтобы представить характеристики кабин Quilter в контексте, я сравнил их с некоторыми надежными кабинами других марок. Сравнивая Bassliner 1x12c (899 долларов) с Genzler BA12-3 (879 долларов), Genzler более полный и пробивной, а средние частоты звучат немного плотнее. Bassliner, для сравнения, немного более четкий и артикулированный. Общая громкость схожа, и я определенно могу настроить «мой тон» на любом кабинете.Что касается Bassliner 2x10c (949 долларов), я бросил его на ринг вместе с Mesa/Boogie Subway 2×10 (999 долларов). Эти два кабинета звучат гораздо более похоже, чем я ожидал. В Subway чуть больше верхних средних частот, а низкие звучат немного объемнее/глубже. Quilter немного плотнее и немного чище в целом и имеет очень «быстрый» отклик на самые низкие ноты. Еще раз, эти два такси «очень близки в целом», согласно моим заметкам о прослушивании.

Я не хотел отказываться от BD10 (499 долларов) и купил Trace Elliot ELF 1×10 (299 долларов.99) — которые, правда, имеют некоторые отличия, использующие неодимовый драйвер и не имеющие твитера/рупора. ELF немного темнее и немного более сфокусирован на середине, а BD10 немного более открыт и немного громче, с немного более сильными низкими частотами. Вы определенно можете услышать расширенные высокие частоты от компрессионного драйвера. Я обнаружил, что мне очень нравится просто играть на BD10. Очень впечатляет то, что эта кабина может делать сама по себе.

Опыт реального мира

Учитывая, что у меня были кабины Bassliner и BB800 намного дольше, чем более новые продукты Quilter Labs, у меня больше опыта выступлений со «старым» оборудованием.На первое выступление я взял три кабинета — 2x10c, 1x12c и 2x10w сверху — что оказалось излишним (для небольшого концерта в помещении). С тех пор я выступал в основном со стеком 1x12c/2x10w, хотя я думаю, что, скорее всего, возьму три кабинета для более крупного концерта на открытом воздухе. Я нахожу, что тон этих кабинетов с установленным «плоским» BB800 дает мне тот тон, который мне нужен — сбалансированный, полный, мощный и достаточно точный, чтобы просвечивать индивидуальный тон моих различных инструментов — и громкость, динамика и запас по высоте никогда не оставляли меня желать.

Когда прибыли BB802, BD12 и BD10, позже на той же неделе у меня был концерт на открытом воздухе, и я не мог дождаться, когда смогу показать их на шоу. Перед концертом я играл на BD10 и BD12 (по одному) и был впечатлен полнотой и громкостью, так что я был уверен, что эти двое убьют всех на концерте.

К сожалению, как я упоминал ранее, происходит некоторая отмена фазы (или что-то подобное), хотя я не осознавал этого в то время. Я предположил, что потеря низких частот в основном связана с тем, что я нахожусь на открытой сцене с небольшим усилением по краям. Я покрутил ручку Depth на BB802 и поначалу был удивлен, что низкие частоты не усиливаются так сильно, как я ожидал. Однако, как только я понял, что происходит с отменой, это обрело смысл. Оглядываясь назад, я мог бы, вероятно, повернуть одну кабину на 90 градусов и все было бы в порядке. С тех пор я в основном использовал BD12 и BD10 как отдельные кабинеты, и в таких ролях они звучат великолепно.

Стоит отметить, что BB800 также очень хорошо работает как автономный усилитель мощности.Я использовал его на нескольких концертах только в качестве усилителя мощности, используя линейный вход XLR. Одна установка, которая мне очень понравилась, это напольный предусилитель Trace Elliot Transit-B, подключенный к линейному входу на BB800, с парой Trace Elliot ELF 2. ×8 (каждый рассчитан на 400 Вт). BB800 определенно представляет собой удобный портативный усилитель мощности, который также имеет доступную секцию предусилителя, если вы захотите или понадобитесь!

Блокировка тембра на транзисторах схемы.

Простые темброблоки на транзисторе и на ОУ (КТ3102, К140УД8)

Не мечтай, действуй!

Эксперименты с различными предусилителями, регуляторами громкости и тембра показали, что наилучшее качество звука обеспечивается при минимальном количестве усилительных каскадов, с пассивными регуляторами.В этом случае подстройки на входе усилителя мощности нежелательны, так как приводят к увеличению уровня нелинейных искажений комплекса. Этот эффект недавно обнаружил известный разработчик аудиотехники Дуглас Селф.

Таким образом, вырисовывается следующая структура этой части звукоусиливающего тракта:
— пассивный мостовой регулятор низких и высоких частот,
— пассивный регулятор громкости
— предусилитель с линейной частотной характеристикой (АЧХ) и минимальными искажениями в рабочем режиме. Диапазон частот.
Очевидным недостатком регулировок на входе предварительного усилителя является ухудшение отношения сигнал/шум в значительной степени компенсируемое высоким уровнем сигнала современных устройств звуковоспроизведения.

Предлагаемый предусилитель может быть использован в высококачественных стереофонических усилителях звуковой частоты. Регулятор тембра позволяет регулировать амплитудно-частотную характеристику (АЧХ) одновременно по двум каналам в двух частотных областях: нижней и верхней. В результате учитываются особенности помещения и акустических систем, а также личные предпочтения слушателя.

И снова немного истории

Первым претендентом на роль предварительного усилителя с регулятором тембра была схема Д. Стародуба (рис. 1). Но конструкция так и не «прижилась» в усилителе мощности: требовалось тщательное экранирование и источник питания с крайне низким уровнем пульсаций (около 50 мкВ). Однако основной причиной было отсутствие скользящих переменных резисторов.

Рис. 1. Схема качественного блока регулировки тембра

Методом проб и ошибок я придумал простую схему предварительного усилителя (рис.2), с которым, однако, система звуковоспроизведения намного превосходила звучание серийной аппаратуры, по крайней мере, имевшейся у моих друзей и знакомых.

Рис. 2. Принципиальная схема одного канала предварительного усилителя для УМЗЧ Батя С. и Середа В.

Схема предварительного усилителя стереофонического электрофона Ю.В. Красова и В. Черкунова, который демонстрировался на 26-й Всесоюзной выставке радиолюбителей-конструкторов, был взят за основу. Это левая сторона схемы, включая регуляторы тембра.

Появление каскада на транзисторах разной проводимости в предварительном усилителе (VT3, VT4) связано с обсуждением усилителей с преподавателем лаборатории телевизионной техники кафедры радиосистем А.С. Мирзоянцем, с которым я работал в качестве студент. В ходе работы понадобились линейные каскады для усиления телевизионного сигнала, и Александр Сергеевич сказал, что, по его опыту, наилучшие характеристики имеют, как он выразился, структуры «навыворот», то есть транзисторные усилители с прямой связью. противоположной структуры.В процессе экспериментов с УМЗЧ я выяснил, что это касается не только телевизионной аппаратуры, но и звукоусиления. Впоследствии подобные схемы я часто использовал в своих конструкциях, в том числе и пары полевой транзистор-биполярный транзистор.

Попытка использовать в первом каскаде транзисторы разной структуры (составной эмиттерный повторитель VT1, VT2) успеха не принесла, так как при всех замечательных характеристиках (малошумность, малые искажения) схема имела существенный недостаток — меньшую перегрузку емкость по сравнению с эмиттерным повторителем.
Предварительный усилитель Технические характеристики:
Входное сопротивление, кОм = 300
Чувствительность, мВ= 250
Глубина регулировки тембра, дБ:
на частоте 40 Гц=± 15
на частоте 15 кГц=± 15
Глубина регулировки стереобаланса, дБ=± 6

Так как при проектировании усилителей возникали новые идеи, старые разработки я отдавал кому-то, либо продавал по фиксированному курсу ватт выходной мощности/рубль.В одну из своих поездок в Ленинград я взял с собой этот усилитель, чтобы продать его своему другу. Володя сказал, что у этого парня куча всякой западной аппаратуры, и отнес аппарат ему на прослушивание. Вечером сообщил мне результаты: молодой человек включил усилитель, послушал пару вещей и остался настолько доволен звуком, что без слов отдал деньги.

Честно говоря, когда узнал, что сравнение будет с импортной техникой, особо не надеялся, что усилитель впечатлит.Кроме того, он был не полностью укомплектован – отсутствовали верхняя и боковые крышки.

Рассмотрим принципиальную схему одного канала предусилителя (рис. 2). На входе установлены высокоимпедансные регуляторы громкости (R2.1) и баланса (R1.1). Со среднего вывода резистора R2.1 через переходной конденсатор С2 звуковой сигнал поступает на составные эмиттерные повторители VT1, VT2, необходимые для нормальной работы пассивного регулятора тембра, выполненного по мостовой схеме. Для устранения вносимого темброблоком затухания и усиления сигнала до необходимого уровня установлен двухкаскадный усилитель на транзисторах VT3, VT4.

Питание предусилителя нестабилизированное, от плюсового плеча усилителя мощности. Напряжение питания поступает на каскады VT3, VT4 через фильтр R17, С10, С13, а на входной эмиттерный повторитель — R8, С4. Важную роль играет диод VD1: без него не удалось полностью устранить фоновый переменный ток частотой 100 Гц на выходе усилителя мощности.

Конструктивно предварительный усилитель выполнен «в линию», все детали установлены на печатной плате, закрытой сверху П-образным экраном из стали 0.толщиной 8 мм.


Спасибо за внимание!


Расчет производился по следующим соотношениям: R1 = R3; R2 = 0,1R1; R4 = 0,01R1; R5 = 0,06R1; C1[нФ] = 105/R3[Ом]; С2=15С1; С3=22С1; С4 = 220С1.
При R1=R3=100 кОм тональный блок будет вносить затухание примерно на 20 дБ на частоте 1 кГц. Можно взять переменные резисторы R1 и R3 другого номинала, пусть для определенности были резисторы сопротивлением 68 кОм. Номиналы постоянных резисторов и конденсаторов мостовой регулировки тембра легко пересчитать без обращения к программе или таблице. 1: уменьшаем значения сопротивлений резисторов в 68/100=0,68 раза и увеличиваем емкости конденсаторов в 1/0,68=1,47 раза. Получаем R1 = 6,8 кОм; R3=680 Ом; R4=3,9 кОм; С2=0,033 мкФ; С3=0,33 мкФ; С4=1500 пФ; С5 = 0,022 мкФ.

Для плавной регулировки тембра необходимы переменные резисторы с обратной логарифмической зависимостью (кривая Б).
Программа позволяет визуально просмотреть работу разработанного регулятора тембра. Калькулятор стека тонов 1.3 (рис.9).

Рис. 9. Моделирование регуляторов тембра для схемы, показанной на рис. 8


Программа Tone Stack Calculator предназначена для анализа семи типовых схем пассивных регуляторов тембра и позволяет сразу показать АЧХ при изменении положения виртуальных регуляторов.

Рис. 11. Принципиальная схема темброблока и предварительного усилителя для «студента» УМЗЧ

Экспериментальная проверка нескольких экземпляров операционных усилителей показала, что даже без конденсатора в заземленной ветви ООС делителя постоянное напряжение на выходе равно несколько милливольт. Однако из соображений универсальности применения на входе темброблока и выходе предусилителя включены разделительные конденсаторы (С1, С6).
В зависимости от требуемой чувствительности усилителя значение сопротивления резистора R10 выбирают из табл. 2. Следует стремиться не к точному значению сопротивлений резисторов, а к их попарному равенству в каналах усилителя.

стол 2


▼ 🕗 25.02.12 ⚖️ 11.53 Кб ⇣ 151 Привет, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и поддерживаю этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только за мой счет.

Хорошо! Халява закончилась. Хочешь файлы и полезные статьи — помоги!


Спасибо за внимание!
Игорь Котов, основатель журнала Датагор

Основным недостатком пассивного регулятора тембра является низкий коэффициент усиления.Еще одним недостатком является то, что для линейной зависимости уровня громкости от угла поворота необходимо использовать переменные резисторы с логарифмической характеристикой регулирования (кривая «Б»).
Преимуществом пассивных регуляторов тембра являются меньшие искажения, чем у активных (например, регулятор тембра Баксандала, рис. 12).


Рис. 12. Активный регулятор тембра П. Баксандала


Как видно из схемы, представленной на рис. 12, активный регулятор тембра содержит пассивные элементы (резисторы R1 — R7, конденсаторы С1 — С4), включенные в 100% параллельную отрицательную обратную связь по напряжению операционный усилитель DA1.Коэффициент передачи этого регулятора в среднем положении ползунков регуляторов тембра R2 и R6 равен единице, а переменные резисторы имеют линейную регулировку характеристики (кривая «А»). Другими словами, активная регулировка тембра лишена недостатков пассивной регулировки тембра.
Однако по качеству звука этот регулятор явно хуже пассивного, что замечают даже неопытные слушатели.

Рис. 13. Размещение деталей на печатной плате

Позиции, относящиеся к правому каналу предусилителя, отмечены прочерком.Такая же маркировка сделана в файле печатной платы (с расширением *. lay) – надпись появляется при наведении курсора на соответствующий элемент.
Сначала на печатную плату устанавливаются малогабаритные детали: проволочные перемычки, резисторы, конденсаторы, ферритовые «бусинки» и гнездо для микросхемы. В последнюю очередь монтируются клеммники и переменные резисторы.
После проверки установки включить питание и проконтролировать «ноль» на выходах операционного усилителя.Смещение составляет 2 — 4 мВ.
При желании можно запитать устройство от синусоидального генератора и снять характеристики (рис. 14).

Рис. 14. Настройка характеристик предусилителя

Характеристики предусилителя:

Напряжение питания, В= ±15
Ток потребления, мА= 8…10
Номинальное входное напряжение, В= 0,775
Номинальное выходное напряжение, В= 0,775
Полоса пропускания по уровню -0,5 дБ, Гц= 25…100000
Диапазон регулировки тембра, дБ
при 40 Гц= ±7 ,
при 10 кГц= ±7
Коэффициент гармоник при входном напряжении 1 В, %
при частоте 1 кГц= 0,0001 ,
на частоте 20 кГц = 0,002
Отношение сигнал/шум (невзвешенное), дБ= 89
Входное сопротивление, кОм = 20
Выходное сопротивление источника сигнала, кОм, не более = 1,8

Вы можете включить усилитель мощности устройства и слушать музыку.
Подробнее об этом в следующей части проекта.
—Владимир Мосягин (МВВ)

Россия, Великий Новгород

Радиолюбительством увлекаюсь с пятого класса средней школы.
Дипломная специальность — радиоинженер, к.т.н.

Автор книг «Юному радиолюбителю для чтения паяльником», «Секреты радиолюбительского мастерства», соавтор серии книг «Для чтения паяльником» в издательстве « СОЛОН-Пресс», имею публикации в журналах «Радио», «Приборы и экспериментальная техника» и др..

Читательский голос

Статью одобрил 71 читатель.

Для участия в голосовании зарегистрируйтесь и войдите на сайт под своим логином и паролем. В настоящее время очень популярны MP3-плееры

со встроенной флэш-памятью, это совсем крошечные цифровые персональные устройства воспроизведения звука, которые работают в наушниках.

Многие из них, кроме функции воспроизведения записанных в них аудиофайлов через персональный компьютер, имеют встроенные УКВ-ЧМ или многодиапазонные цифровые приемники и функцию записи звука как со встроенного микрофона, так и со встроенного в радиоприемнике.

Практически аудиоцентр размером с наперсток. Одна проблема — они работают только в наушниках. Для громкого воспроизведения дополнительный внешний УНЧ и акустические системы.

Как вариант, можно использовать активные «колонки» для персонального компьютера, но недорогие «колонки» как правило вообще не знакомы с понятием «качество звука», а лучше и стоят в разы дороже.

Принципиальная схема УНЧ

Вот схема самодельного очень бюджетного стереофонического УНЧ с вполне приличным качеством звука (на уровне недорогого стационарного компактного музыкального центра).Усилитель двухканальный, выдающий 6Вт на канал с КНИ на частоте 1000Гц, не более 0,6%. Максимальная мощность 9 Вт на канал.

Усилитель имеет аналоговые регуляторы тембра для низких и высоких частот, регулятор громкости и стереобаланс. Во время работы можно пользоваться как ими, так и регуляторами настройки источника сигнала (плееры MP-3).

Входное сопротивление УНЧ относительно велико (100 кОм), поэтому при подаче сигнала на вход УНЧ не с линейного, а с телефонного выхода плеера МР-3 может потребоваться создание аналога наушников для нагрузки телефонный усилитель источника сигнала. Это можно сделать, включив параллельно каждому входу этого УНЧ по одному сопротивлению 30-100 Ом.

Эти сопротивления будут играть роль катушек наушников. Впрочем, макет нагрузки может и не потребоваться — все зависит от схемы выходного каскада телефонного усилителя конкретной модели МР-3 плеера.

Рис. 1. Схема усилителя басов на TDA2003 для смартфона или плеера.

Схема УНЧ показана на рисунке. Он основан на двух микросхемах TDA2003.Это интегральные УМЗЧ, аналогичные микросхемам К174УН14.

На практике микросхема TDA2003 представляет собой мощный операционный усилитель, работающий с однополярным питанием, а его коэффициент усиления определяется параметрами цепи ООС, включенной между инверсным входом и выходом. Здесь то же самое. В частности, можно изменить коэффициент усиления подбором сопротивления R18 или R22 (для другого канала).

Это может быть необходимо для коррекции усиления под сигнал конкретного источника (изменение чувствительности), а также, при необходимости, для установки одинаковой чувствительности в каналах (например, с учетом акустической среды помещения, где будет работать данный УНЧ) . Однако для регулировки коэффициента усиления в каналах имеется регулятор стереобаланса на переменном резисторе R8, регулирующий коэффициент шунтирования полурезисторов сдвоенного R7 (регулятор громкости).

Входной сигнал поступает через два разъема L и R. Это «азиатские» разъемы. Для подключения к выходу МР-3 плеера нужно сделать кабель — на одном конце соответствующий телефонный штекер, на другом два «азиатских» штекера. Со входа сигнал поступает на схему пассивной регулировки.

Во-первых, регулятор тембра для высоких частот (R1) и низких частот (R6). Затем регулятор громкости на сдвоенном переменном резисторе R7 и регулятор стереофонического баланса R8.

От схемы регулировки сигналы каналов поступают на два УМЗЧ на микросхемах А1 и А2.

Источник питания

Трансформатор силовой низкочастотный силовой Т1 типа 109-01АФ11-01. У него первичная обмотка на 220В, а вторичная на 26В и током 2,2А с отводом от средней части.Отвод образует среднюю точку (GND).

Так как есть отвод от центра вторичной обмотки, то схему выпрямителя было решено сделать по двухполупериодной схеме на двух диодах VD1 и VD2.

Рис. 2. Принципиальная схема блока питания самодельного усилителя НЧ на TDA2003.

Источник не стабилизирован. Можно использовать другой трансформатор с аналогичными параметрами. При наличии одной обмотки на 11-13В схему выпрямителя нужно будет шунтировать на четырех диодах.Может питаться от готового источника постоянного напряжения 12-18В при токе не менее 2А, ​​например, от блока питания какой-либо компьютерной периферии или оргтехники.

Наконец

Акустические системы

содержат два динамика — один средне-низкочастотный (широкополосный) мощностью 25Вт с сопротивлением 4 Ом и один высокочастотный мощностью 15Вт и сопротивлением 8 Ом. Твитер подключен через конденсатор С13 (С14), который вместе с сопротивлением твитера образует простой фильтр высоких частот.

Громкоговорители широкополосные FD115-7, высокочастотные типа FDG20-1. В принципе можно использовать и другие акустические системы, задав параметры — максимальная мощность не ниже 10Вт, сопротивление 4 Ом.

В процессе работы микросхемы нагреваются, поэтому требуют радиатора. Радиаторы могут быть изготовлены из оцинкованного металлического профиля, который используется для сборки каркасов гипсокартонных конструкций (потолков, перегородок). Для каждого радиатора нужно вырезать по два куска длиной 20-25 см.

Затем один из кусков разрежьте вдоль на две одинаковые части в виде двух уголков. Далее два уголка складываются «внахлест» и располагаются посередине цельного куска. Все сопрягаемые поверхности должны быть покрыты теплопроводной пастой.

В середине конструкции просверлено отверстие, куда крепится микросхема.

Темброблок или эквалайзер — узел, отвечающий за срез той или иной частоты в усилителе мощности низкой частоты.С его помощью вы легко сможете обрезать низкие, высокие или средние частоты, настроив таким образом звучание усилителя на свой вкус. Устройство нашло широкое применение и внедряется практически во все проф. усилители, так же можно комплектовать отдельно.

Сегодня мы рассмотрим одну из таких конструкций, которая может работать в связке с любым усилителем низкой частоты, в том числе автомобильным.

Темброблок активный, поэтому имеет отдельный усиливающий элемент, который, в принципе, может быть любым.Усилитель в таких схемах нужен для окончательного усиления сигнала после обработки, так как значение исходного сигнала сильно снижается (ослабевает). Усилитель может быть построен как на специализированной микросхеме УНЧ, так и на ОУ, но в нашей схеме в качестве усилителя простая схема на одном транзисторе.

Этот усилитель может питаться от 12 вольт, что делает схему универсальной и дает возможность использовать ее в автомобиле. Транзистор следует выбирать с наибольшим коэффициентом усиления (HFE).Можно использовать маломощные транзисторы, как составные, так и обычные. В моем варианте задействован транзистор BC546, он не принципиален, его можно заменить любым другим транзистором NPN с соответствующими параметрами. В моей версии есть регуляторы басов/высоких частот и громкости.

Конденсаторы в звуковых схемах советуют брать пленочные, но схема нормально будет работать как с обычной, так и с многослойной керамикой. Печатную плату решил не делать, ограничился макетной платой.

Переменные резисторы самые распространенные, их сопротивление может быть от 10 до 68 кОм, в моем варианте все резисторы 10 кОм. Конструкцию в итоге поместили в корпус от универсального импульсного адаптера, он хорошо подошёл по размеру.

В качестве источника питания используется маломощный сетевой трансформатор от китайской магнитолы, на выходе он выдает напряжение в районе 12 вольт, после выпрямителя напряжение уже около 16 вольт.

Просверлил отверстия в корпусе для ввода/вывода, регуляторов и силового выключателя, получилось не очень, но работать будет.

Схема очень хорошо справилась со своей задачей, даже не чувствуется, что примитивный блок с нулевой стоимостью работает. Что касается затрат — они действительно нулевые, все, что здесь задействовано, можно найти в старом хламе.

Тембровый блок с микрофонным усилителем для питания стереофонического усилителя

Темброблок можно использовать как компонент стереоусилителя или для усовершенствования конструкции существующего усилителя. Кроме линейного входа для подключения внешних источников сигнала: радио, телефона, MP3-плеера, CD- и DVD-плееров и т.п.На плате темброблока есть микрофонный усилитель. Для подключения микрофона на плате имеется гнездо jack 6,3 мм. Регулировка уровня входного сигнала с микрофонного и линейного входа выполняется отдельно для каждого из входов «УРОВЕНЬ МИКРОФОНА» и «УРОВЕНЬ ЛИН. ВХОДА». На выходе темброблока установлены переменные резисторы «БАЛАНС» и «ГРОМКОСТЬ». Для регулировки высоких, средних и низких частот устанавливаются три переменных резистора «ВЫСОКИЙ», «СРЕДНИЙ» и «НИЗКИЙ» соответственно. Схема темброблока позволяет одновременно воспроизводить фонограмму с линейного входа и сигнал с микрофонного входа, причем уровень звука для каждого источника сигнала выбирается отдельно и произвольно. Для уменьшения или увеличения сигнала на выходе темброблока достаточно повернуть одну ручку «ГРОМКОСТЬ». Микрофонный вход монофонический, но сигнал с него поступает на оба канала оконечного каскада усилителя.


Пример работы темброблока можно увидеть и услышать на видео

Подключение питания, линейного ввода и вывода осуществляется с помощью винтовых клеммных колодок. Все переменные резисторы снабжены ручками.Питание темброблока от двухполярного блока питания напряжением 9…15В

ВНИМАНИЕ! Оси семи резисторов и гнезда микрофона находятся на одной линии, и расположены на плате таким образом, что плату можно закрепить непосредственно на передней панели устройства с помощью гаек самих переменных резисторов и разъем для микрофона! Расстояние между центрами резисторов 23 мм, резистор VOLUME MIC до центра гнезда микрофона 30 мм.

Темброблок предлагается в виде набора для самостоятельной сборки, в виде готового собранного и протестированного изделия, а также предлагается печатная плата с маской и маркировкой.

Краткое описание, комплектация и цена

ВНИМАНИЕ! Соблюдайте полярность при подключении питания! Биполярная еда!

Стоимость комплекта для сборки темброблока: 385 грн

Стоимость собранного и протестированного темброблока: 415 грн

Стоимость печатной платы с маской и маркировкой: 130 грн

Заказ можно оформить через форму или по телефону указанному в разделе

Всем мирного неба, удачи, добра, 73!

Блок тембра используется для выравнивания амплитудно-частотной характеристики (АЧХ) усилителей низкой частоты.Так как многие УНЧ имеют нелинейную характеристику в различных диапазонах частот: в диапазоне низких и высоких частот коэффициент усиления намного хуже, чем в диапазоне средних частот. Поэтому для качественного воспроизведения звука имеет смысл использовать специальные модули — «темброблоки», с помощью которых можно настроить звуковой сигнал по всему спектру диапазона.

По своей сути это СЧ-фильтры, которые регулируют глубину среза в заданном частотном диапазоне, не касаясь низких и высоких частот, в связи с чем АЧХ усилителя выравнивается, но немного снижается амплитуда входного сигнала , и может потребоваться дополнительное усиление.Таким образом, модули регулировки тембра можно разделить на два класса: пассивные (только регулировка АЧХ) и активные (регулировка АЧХ + усилительный каскад для компенсации)


Такая конструкция темброблока ослабляет сигнал на средних частотах примерно в 10 раз, в связи с чем он размещен между двумя усилителями — предварительным и оконечным.


Выбор радиодеталей зависит от сопротивления источника сигнала Rc и нагрузки Rн (входное сопротивление очередного усилительного каскада).Рассчитаем номиналы радиоэлементов: Переменные резисторы всегда берем одинаковые с условием:

Rc

Остальные компоненты рассчитываются по упрощенным формулам:

R1= R4= 0,1R; R3=0,01R; С3=0,1/Р; С1= 22С3; С2=220С3; С4= 15С3


Транзистор в устройстве используется для компенсации потери сигнала. Особых требований к нему нет, можно взять хоть морально устаревший КТ315.

Сразу хочу сказать, что этот регулятор тембра вполне может составить конкуренцию тем, которые используются в современной аудиоаппаратуре, его схема была скопирована из какого-то радиолюбительского журнала, но сейчас уже не вспомню из какого.Одно могу сказать точно с таким дизайном темброблока доволен как слон

Внешний вид конструкции радиолюбителя и размещение компонентов на печатной плате см. рисунок вверху страницы

Вот диаграммы пассивных тонов всемирно известных брендов гитарной электроники, таких как Fender, Marshall и VOX. От самых простых с одним управлением до более сложных трехходовых.

VOX AC30

Такая простая конструкция допускает только блокировку высоких частот.Он используется в самых простых светильниках.

Фендер Принстон

С помощью схемы темброблока Fender Princeton можно производить как усиление, так и блокировку высоких частот.

Маршалл 18 Вт

С помощью этого темброблока вы можете регулировать усиление низких и высоких частот.

Верхнее усиление VOX

Этот тон управляет как высокими, так и низкими частотами.

Ниже приведены некоторые известные схемы темброблоков — двухполюсники: Fender «BrownFace» Bandmaster 6G7, Ampeg SVT, Marshall JMC800 Mod.2001


Из этой троицы тембров каждый индивидуален и хорош по-своему. На каком из них остановиться и сделать окончательный выбор, однозначного ответа нет. Тут уж поэкспериментируйте сами, схемы не сложные и легко воспроизводятся накладным монтажом или на макетной плате.

Для чистоты статьи также приведу схемы трехполосных темброблоков. ИМХО самый популярный среди всех радиолюбителей.


Эти гитары с фирменным дизайном позволяют регулировать низкие, средние и высокие частоты.Marshall дает более тяжелый звук, чем тон-блок Fender. Ниже приведены рейтинги радиодеталей в различных вариациях этих схем.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
