Содержание

Закон Ома.

Закон Ома.

Программа КИП и А

В программу «КИП и А», в разделе «Электрика» включен блок расчета закона Ома для постоянного и переменного тока. Сначала немного теории..

Для постоянного тока

Закон Ома определяет зависимость между током (I), напряжением (U) и сопротивлением (R) в участке электрической цепи. Наиболее популярна формулировка:

Сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи, т.е.

I = U / RгдеI — сила тока, измеряемая в Амперах, (A)
U — напряжение, измеряемое в Вольтах, (V)
R — сопротивление, измеряется в Омах, (Ω)

Закон Ома, является основополагающим в электротехнике и электронике. Без его понимания также не представляется работа подготовленного специалиста в области КИП и А. Когда-то была даже распространена такая поговорка, — «Не знаешь закон Ома, — сиди дома.

.».

Помимо закона Ома, важнейшим является понятие электрической мощности, P:

Мощность постоянного тока (P) равна произведению силы тока (I) на напряжение (U), т.е.

P = I × UгдеP — эл. мощность, измеряемая в Ваттах, (W)
I — сила тока, измеряемая в Амперах, (A)
U — напряжение, измеряемое в Вольтах, (V)

Комбинируя эти две формулы, выведем зависимость между силой тока, напряжением, сопротивлением и мощностью, и создадим таблицу:

Сила тока,I=U/RP/U√(P/R)
Напряжение,U=I×RP/I√(P×R)
Сопротивление,R=U/IP/I²U²/P
Мощность, P=I×UI²×RU²/R

Практический пример использования таблицы: Покупая в магазине утюг, мощностью 1 кВт (1 кВт = 1000 Вт), высчитываем на какой минимальный ток должна быть рассчитана розетка в которую предполагается включать данную покупку:
Несмотря на то, что утюг включается в сеть переменного тока, пренебрегаем его реактивным сопротивлением (см. ниже), и используем упрощенную формулу для постоянного тока. Находим в таблице I = P / U. Получаем: 1000 кВт / 220 В (напряжение сети) = 4,5 Ампера. Это и есть минимальный ток, который должна выдерживать розетка, при подключении к ней нагрузки мощностью 1 кВт.

Наиболее распространенные множительные приставки:

  • Сила тока, Амперы (A): 1 килоампер (1 kА) = 1000 А. 1 миллиампер (1 mA) = 0,001 A. 1 микроампер (1 µA) = 0,000001 A.
  • Напряжение, Вольты (V): 1 киловольт (1kV) = 1000 V. 1 милливольт (1 mV) = 0,001 V. 1 микровольт (1 µV) = 0,000001 V.
  • Сопротивление, Омы (Om): 1 мегаом (1 MOm) = 1000000 Om. 1 килоом (1 kOm) = 1000 Om.
  • Мощность, Ватты (W): 1 мегаватт (1 MW) = 1000000 W. 1 киловатт (1 kW) = 1000 W. 1 милливатт (1 mW) = 0,001 W.

Для переменного тока

В цепи переменного тока закон Ома может иметь некоторые особенности, описанные ниже.

Импеданс, Z

В цепи переменного тока, сопротивление кроме активной (R), может иметь как емкостную (C), так и индуктивную (L) составляющие. В этом случае вводится понятие электрического импеданса, Z (полного или комплексного сопротивления для синусоидального сигнала). Упрощенные схемы комплексного сопротивления приведены на рисунках ниже, слева для последовательного, справа для параллельного соединения индуктивной и емкостной составляющих.


Последовательное включение R, L, C
Параллельное включение R, L, C

Также, полное сопротивление, Z зависит не только от емкостной (C), индуктивной (L) и активной (R) составляющих, но и от частоты переменного тока.

Импеданс, Полное сопротивление, Z
При последовательном включении R, L, CПри параллельном включении R, L, C
Z=√(R2+(ωL-1/ωC)2)Z=1/ √(1/R2+(1/ωL-ωC)2)
где,
ω = 2πγ — циклическая, угловая частота; γ — частота переменного тока.

Коэффициент мощности, Cos(φ)

Коэффициент мощности, в самом простом понимании, это отношение активной мощности (P) потребителя электрической энергии к полной (S) потребляемой мощности, т. е.

Cos(φ) = P / S

Он также показывает насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.
Изменяется от 0 до 1. Если нагрузка не содержит реактивных составляющих (емкостной и индуктивной), то коэффициент мощности равен единице.
Чем ближе Cos(φ) к единице, тем меньше потерь энергии в электрической цепи.

Исходя из вышеперечисленных понятий импеданса Z и коэффициента мощности Cos(φ), характерных для переменного тока, выведем формулу закона Ома, коэффициента мощности и их производные для цепей переменного тока:

I = U / ZгдеI — сила переменного тока, измеряемая в Амперах, (A)
U — напряжение переменного тока, измеряемое в Вольтах, (V)
Z — полное сопротивление (импеданс), измеряется в Омах, (Ω)

Производные формулы:

Сила тока,I=U/ZP/(U×Cos(φ))√(P/Z)
Напряжение,U=I×ZP/(I×Cos(φ))√(P×Z)
Полное сопротивление, импедансZ=U/IP/I²U²/P
Мощность,P=I²×ZI×U×Cos(φ)U²/Z

Программа «КИП и А» имеет в своем составе блок расчета закона Ома как для постоянного и переменного тока, так и для расчета импеданса и коэффициента мощности Cos(φ). Скриншоты представлены на рисунках внизу:


Закон Ома для постоянного тока
Закон Ома для переменного тока
Расчет полного сопротивления
Расчет коэффициента мощности Cos(φ)



Урок по физике для 8 класса «Закон Ома»

Дата: 30.01.2015

Класс: 8 «А»

Тема: Закон Ома для участка цепи

Цели урока:

Образовательная: раскрыть взаимозависимость силы тока, напряжения и сопротивления на участке электрической цепи.

Развивающая:

  • развивать умения сопоставлять, сравнивать и обобщать результаты экспериментов;

  • продолжить формирование умений пользоваться теоретическими и экспериментальными методами физической науки для обоснования выводов по изучаемой теме и для решения задач.

Воспитательная: развивать познавательный интерес к предмету, тренировка рационального метода запоминания формул.

Задачи урока.

  • Усвоить, что сила тока прямо пропорциональна напряжению на концах проводника, если при этом сопротивление проводника не меняется;

  • Усвоить, что сила в участке цепи обратно пропорциональна его сопротивлению, если при этом напряжение остается постоянным;

  • Уметь наблюдать, сопоставлять, сравнивать и обобщать результаты демонстрационного эксперимента;

Тип урока: урок изучения нового материала

Вид урока: смешанный

Оборудование: учебник, рабочая тетрадь, флипчарт, GLX Хplorer, Activote, карточки, схема зарядки/разрядки, карта урока

Литература: 1. Физика. Учебник для 8классов общеобразовательных школ – Алматы: Издательство «Мектеп», 2008. – с.15

План урока:

І. Организационный момент (1мин).

ІІ. Фронтальный опрос (10 мин)

ІІІ. Изучение нового материала (15мин).

ІV. Закрепление знаний, умений, навыков(11мин).

V. Проверка понимая

(4мин)

VІ. Подведение итогов урока, оценка работ учащихся.(2мин)

VІІ. Домашнее задание.(2 мин)

І. Организационный момент.

Изучая тему “электрические явления”, вы знаете на данном этапе основные величины, характеризующие электрические цепи.. Вот взаимозависимость мы и будем раскрывать сегодня на уроке.

ІІ. Фронтальный опрос

3 учащихся работают на карточках

Карточка №1(слабый учащийся)

Соотнеси величины и единицы их измерения, обозначения

В

Заряд

A

А

Сила тока

q

Кл

Время

T

Дж

Напряжение

I

с

Работа

U

Карточка №2

Переведи величины

12мА=…А (1,2·101·10-3=1,2·10-2А)

3кВ=…В (3·10-3)

0,05мкА=…А (5·10-2·10-6=5·10-8А)

320мА=…А (3,2·102·10-3=3,2·10-1А)

0,1кВ=…В (10-1*103=102 В)

1,5мВ=1,5*10-3В

400мА=0,4А

Карточка №3 Какое количество электричества протекает через катушку гальванометра, включенного в цепь на 2 мин, если сила тока в цепи 12мА

Работа с классом

  1. Дидактическая игра. Нажимаем на знаки вопроса. Задание: помоги герою добраться до точки назначения. Класс отвечает на аудио вопросы (Цель повторить понятия: электрический ток, источники тока, сила тока, напряжение)

  2. Назовите основные элементы электрической цепи? Достройте электрическую цепь. Распределите названия элементов эл. цепи

ІІ. Проверка домашнего задания

Амперметр показывает силу тока в цепи 1,5А, а вольтметр – напряжение на этом участке 24В. Чему равна работа совершенная током за 10мин? Выносим из-за края решение задачи потянув за букву Ж

Ребята решили вы вторую задачу? Почему?


ІІІ. Изучение нового материала.

Сегодня мы перед собой поставим основную цель: раскрыть взаимозависимость силы тока, напряжения электрической цепи. Они связаны между собой законом, носящим имя Ома.

Данный закон немецкий физик Георг Ом открыл в 1827 году.

Историческая справка (компьютерный фильм)Нажать на портрет :

Мы постараемся выяснить, как зависит сила тока от напряжения в участке цепи при постоянном сопротивлении этого участка и как сила тока зависит от сопротивления проводника, при постоянном напряжении на его концах.

Для этого разобьёмся на 4 группы: каждая группа будет находить зависимость сила тока от напряжения на участке цепи при постоянном сопротивлении. 3 группы работают на столах, одна группа работает с Data Studio(сильные учащиеся) . Выполняют три прогона с различными сопротивлениями. Распечатывая итоговый график содержащий три графика.

На столах у вас есть все необходимое оборудование, а также схемы эксперимента и таблицы, которые необходимо заполнить. В каждой группе находится спикер, который уже знаком с этой работой.

Закон Ома

Цель: Определить зависимость между напряжением и силой тока в электрической цепи.

Введение: Закон Ома утверждает, что напряжение прямо пропорционально силе тока. Если объект подчиняется закону Ома, его сопротивление будет постоянным для всех значений напряжения (или силы тока) при условии, что температура не изменяется.

Техника безопасности

Резистор может быть очень горячим. Не касайтесь резистора, когда цепь замкнута.

Приборы для сбора данных:

  • Электрическая схема

  • PASPORT Xplorer GLX

  • Датчик напряжения и силы тока PASPORT

Расположите датчик напряжения и силы тока, две батарейки и шнуры, как показано на рис. 1.

1 группа




2 группа


3 группа


Соедините датчик напряжения и силы тока к порту в верхней части GLX. Включите GLX.

Нажмите кнопку Домой, затем — F1 для показа графика.

Нажмите кнопку Активировать, затем выберите измерение по вертикальной оси. Вновь нажмите кнопку Активировать, выберите ‘Напряжение’ из выпадающего меню. Далее нажмите кнопку Активировать и выберите измерение по горизонтальной оси. Вновь нажмите Активировать и выберите ‘Силу тока’ из выпадающего меню.

Поставьте переключатель электрической схемы в позицию ‘разрядка’. Пусть это продолжается в течение 15 секунд, затем поставьте переключатель в позицию ‘зарядки’. Сразу нажмите Старт на Xplorer GLX.

Собирайте данные в течение 30 секунд, затем нажмите Старт, поставьте переключатель в «открытую» позицию.



Занесите данные с графика в таблицу

UU, B

II, A

К(коэффициент пропорциональности

Вывод:____________________________________________________________________

Через 5 минут вы должны ответить на вопросы:

  1. Как зависит сила тока в цепи от напряжения при постоянном сопротивлении?

Послушаем выводы 4 групп: Сила тока и напряжение прямо пропорциональные величины.

Коэффициент пропорциональности изменяется в зависимости от проводника. Коэффициент пропорциональности равен 1/R.

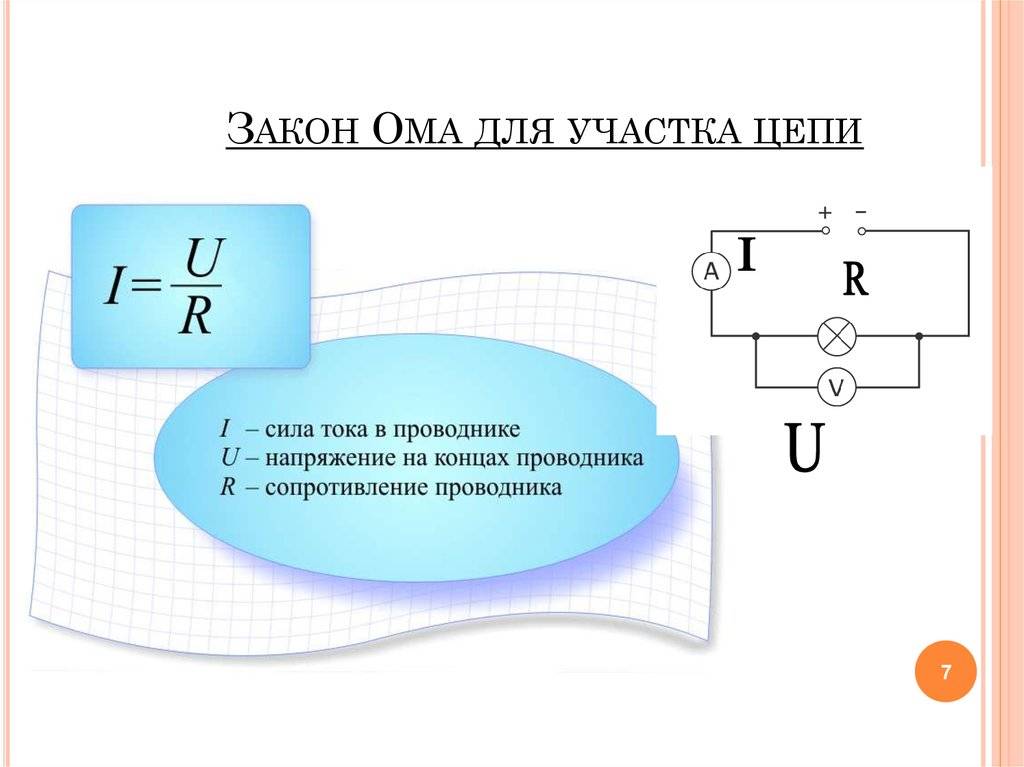

Это выражение называется законом Ома для участка цепи.

Нажимаем на : “сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению”.

Графическая зависимость силы тока от напряжения называется ВАХ (вольт – амперная характеристика) проводника. Для запоминания формулы закона Ома и последующего его применения для решения задач лучше пользоваться треугольником.


Выразите сопротивление

Величина, стоящая в знаменателе называется сопротивлением. Единицу сопротивления в СИ выражают в омах. В соответствии с законом Ома R=U/I. Тогда 1Ом=1В/1А. За единицу сопротивления 1 Ом принимают сопротивление такого проводника, по которому проходит то в 1А при напряжении на его концах 1В

ІV.

Закрепление знаний, умений, навыков.

Решим задачу: (задача на столах учащихся).

На рисунке изображены графики зависимости силы тока от напряжения для двух проводников А и В. Какой из этих проводников обладает большим сопротивлением?

По закону Ома для участка цепи, сила тока обратно пропорциональна сопротивлению проводника при постоянном напряжении. Т.к. при напряжении 6 В сила тока проводника В, 1А, а сила тока проводника А, 3А. Таким образом, сила тока проводника В меньше, значит сопротивление больше.

Докажите это расчетами.

I Вариант решает для проводника А. II Вариант решает для проводника В.

Общий ответ: 6 Ом > 2 Ом Rв > Ra.

Обратите внимание на распечатанный график трех прогонов измерений. Как можно определить по графику сопротивление, какого проводника больше, не имея численного значения напряжения и силы тока?

Вернемся к нерешенной задачи определим искомое напряжение

Проверка понимания

Тест (Нажимаем на слово тест):

1. Как зависит сила тока от сопротивления проводника?

А. Сила тока прямо пропорциональна сопротивлению.

Б. Сила тока обратно пропорциональна сопротивлению.

В.. Сила тока равна сопротивлению

Г. Этой зависимости нет

2. Как зависит сила тока от напряжения проводника?

А. Сила тока пропорциональна напряжению.

Б. Сила тока обратно пропорциональна напряжению.

В. Этой зависимости нет. Г. Сила тока равна напряжению

3. Математическая запись закона Ома

А. Б. В. I= UR Г.

4. Формулировка закона Ома.

А. Сила тока в участке цепи прямо пропорциональна его сопротивлению и обратно пропорциональна напряжению на этом участке.

Б. Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.

В. Сила тока в участке цепи прямо пропорциональна его сопротивлению и напряжению на этом участке.

Г. Сила тока в участке цепи прямо пропорциональна произведению его сопротивления и напряжения на этом участке.

5. В электрической цепи амперметр показывает 3 А, а вольтметр 6 В. Чему равно сопротивление резистора?

А. 2 Ом. Б. 0,5 Ом. В. 18 Ом Г. 3 Ом.

6. Сила тока электрической лампы 0,5 А, сопротивление спирали 10 Ом. Найти напряжение на концах спирали.

А. 8,5 В Б. 20 В. В. 0,05 В Г. 5 В.

7. Напряжение на концах проводника увеличилось вдвое. Как изменилась сила тока, протекающего в проводнике?

А. Уменьшилась в 2 раза В. Увеличилась в 2 раза

Б. Не изменилась Г. Уменьшилась в 1,5 раза

8. Необходимо вдвое уменьшить силу тока в данном проводнике. Что для этого нужно сделать?

А. Увеличить напряжение в 2 раза

Б. Вдвое уменьшить сопротивление.

В. Уменьшить напряжение в 2раза Г. Ничего не делать.

9. Сила тока электрической лампы 0,5 А, сопротивление спирали 10 Ом. Найти напряжение на концах спирали.

А. 8,5 В Б. 20 В. В. 0,05 В Г. 5 В.

V. Подведение итогов урока, оценка работ учащихся.

Подведем итог нашего урока:

— Между какими величинами устанавливает зависимость закон Ома?

— В какой формуле выражена эта взаимозависимость?

VI. Домашнее задание: §37, Понятие: падение напряжения Упр 18

1 вариант(1,5)

2 вариант (4,6)

Закон Ома | Онлайн журнал электрика

Диаграмма – Закон Ома.

На рис. показана схема знакомой вам простейшей электронной цепи. Эта замкнутая цепь состоит из 3-х частей: источника напряжения – батареи GB, потребителя тока – нагрузки R, которой может быть, к примеру, нить накала электронной лампы либо резистор, и проводников, соединяющих источник напряжения с нагрузкой. Меж иным, если эту цепь дополнить выключателем, то получится полная схема карманного электронного фонаря.
Меж иным, если эту цепь дополнить выключателем, то получится полная схема карманного электронного фонаря.

Простая электронная цепь неизменного тока.

Нагрузка R, владеющая определенным сопротивлением, является участком цепи. Значение тока на этом участке цепи находится в зависимости от действующего на нем напряжения и его сопротивления: чем больше напряжение и меньше сопротивление, тем огромным ток будет идти по участку цепи. Эта зависимость тока от напряжения и сопротивления выражается последующей формулой:
I = U/R,
где I – ток, выраженный в амперах, А; U – напряжение в вольтах, В; R – сопротивление в омах, Ом. Читается это математическое выражение так: ток на участке цепи прямо пропорционален напряжению на нем и назад пропорционален его сопротивлению. Это основной закон электротехники, называемый законом Ома (по фамилии Г. Ома), для участка электронной цепи

. Используя закон Ома, можно по двум известным электронным величинам выяснить неведомую третью. Вот несколько примеров практического внедрения закона Ома.

1-ый пример: На участке цепи, владеющем сопротивлением 5 Ом, действует напряжение 25 В. Нужно выяснить значение тока на этом участке цепи.
Решение: I = U/R = 25 / 5 = 5 А.
2-ой пример: На участке цепи действует напряжение 12 В, создавая в нем ток, равный 20 мА. Каково сопротивление этого участка цепи? Сначала ток 20 мА необходимо выразить в амперах. Это будет 0,02 А. Тогда R = 12 / 0,02 = 600 Ом.

3-ий пример: Через участок цепи сопротивлением 10 кОм течет ток 20 мА. Каково напряжение, действующее на этом участке цепи? Тут, как и в прошлом примере, ток должен быть выражен в амперах (20 мА = 0,02 А), сопротивление в омах (10кОм = 10000Ом). Как следует, U = IR = 0,02 х 10000 = 200 В. На цоколе лампы накаливания плоского карманного фонаря выштамповано: 0,28 А и 3,5 В. О чем молвят эти сведения? О том, что лампочка будет нормально сиять при токе 0,28 А, который обусловливается напряжением 3,5 В, Пользуясь законом Ома, несложно подсчитать, что накаленная нить лампочки имеет сопротивление R = 3,5 / 0,28 = 12,5 Ом. Это, подчеркиваю, сопротивление накаленной нити лампочки. А сопротивление остывшей нити существенно меньше. Закон Ома справедлив не только лишь для участка, да и для всей электронной цепи. В данном случае в значение R подставляется суммарное сопротивление всех частей цепи, в том числе и внутреннее сопротивление источника тока. Но при простых расчетах цепей обычно третируют сопротивлением соединительных проводников и внутренним сопротивлением источника тока.

В связи с этим приведу очередной пример: Напряжение электроосветительной сети 220 В. Какой ток потечет в цепи, если сопротивление нагрузки равно 1000Ом? Решение: I = U/R = 220 / 1000 = 0,22 А. Приблизительно таковой ток потребляет электронный паяльничек.

Всеми этими формулами, вытекающими из закона Ома, можно воспользоваться и для расчета цепей переменного тока, но при условии, если в цепях нет катушек индуктивности и конденсаторов.

Закон Ома и производные от него расчетные формулы, довольно просто уяснить, если воспользоваться вот этой графической схемой, т. н. треугольник закона Ома:

Воспользоваться этим треугольником просто, довольно верно уяснить, что горизонтальная линия в треугольнике значит символ деления (по аналогии дробной черты), а вертикальная линия в треугольнике значит символ умножения.

Сейчас разглядим таковой вопрос: как оказывает влияние на ток резистор, включаемый в цепь поочередно с нагрузкой либо параллельно ей? Разберем таковой пример. У нас имеется лампочка от круглого электронного, фонаря, рассчитанная на напряжение 2,5 В и ток 0,075 А. Можно ли питать эту лампочку от батареи 3336Л, изначальное напряжение которой 4,5 В? Несложно подсчитать, что накаленная нить этой лампочки имеет сопротивление немногим больше 30 Ом. Если же питать ее от свежайшей батареи 3336Л, то через нить накала лампочки, по закону Ома, пойдет ток, практически в два раза превосходящий тот ток, на который она рассчитана. Таковой перегрузки нить не выдержит, она перекалится и разрушится. Но эту лампочку все таки можно питать от батареи 336Л, если поочередно в цепь включить дополнительный резистор сопротивлением 25 Ом, как это показано на рис..

Дополнительный резистор, включенный в цепь, ограничивает ток в этой цепи.

В данном случае общее сопротивление наружной цепи будет равно приблизительно 55 Ом, т.е. 30 Ом – сопротивление нити лампочки Н плюс 25 Ом – сопротивление дополнительного резистора R. В цепи, как следует, потечет ток, равный приблизительно 0,08 А, т.е. практически таковой же, на который рассчитана нить накала лампочки. Эту лампочку можно питать от батареи и с более высочайшим напряжением и даже от электроосветительной сети, если подобрать резистор соответственного сопротивления. В этом примере дополнительный резистор ограничивает ток в цепи до подходящего нам значения. Чем больше будет его сопротивление, тем меньше будет и ток в цепи. В этом случае в цепь было включено поочередно два сопротивления: сопротивление нити лампочки и сопротивление резистора. А при поочередном соединении сопротивлений ток схож во всех точках цепи. Можно включать амперметр в всякую точку цепи, и везде он будет демонстрировать одно значение. Это явление можно сопоставить с потоком воды в реке. Русло реки на разных участках может быть широким либо узеньким, глубочайшим либо маленьким. Но за определенный просвет времени через поперечное сечение хоть какого участка русла реки всегда проходит однообразное количество воды.

Дополнительный резистор, включаемый в цепь поочередно с нагрузкой (как, к примеру, на рис. выше), можно рассматривать как резистор, «гасящий» часть напряжения, действующего в цепи. Напряжение, которое гасится дополнительным резистором либо, как молвят, падает на нем, будет тем огромным, чем больше сопротивление этого резистора. Зная ток и сопротивление дополнительного резистора, падение напряжения на нем просто подсчитать все по той же знакомой вам формуле U = IR, Тут U – падение напряжения, В; I – ток в цепи, A; R – сопротивление дополнительного резистора, Ом. Применительно к нашему примеру резистор R ( на рис.) погасил излишек напряжения: U = IR = 0,08 х 25 = 2 В. Остальное напряжение батареи, равное примерно 2,5 В, свалилось на нити лампочки. Нужное сопротивление резистора можно отыскать по другой знакомой вам формуле R = U/I, где R – разыскиваемое сопротивление дополнительного резистора, Ом; U-напряжение, которое нужно погасить, В; I – ток в цепи, А. Для нашего примера сопротивление дополнительного резистора равно: R = U/I = 2/0,075, 27 Ом. Изменяя сопротивление, можно уменьшать либо наращивать напряжение, которое падает на дополнительном резисторе, и таким макаром регулировать ток в цепи. Но дополнительный резистор R в таковой цепи может быть переменным, т.е. резистором, сопротивление которого можно изменять (см. рис. ниже).

Регулирование тока в цепи при помощи переменного резистора.

В данном случае при помощи движка резистора можно плавненько изменять напряжение, подводимое к нагрузке Н, а означает, плавненько регулировать ток, протекающий через эту нагрузку. Включенный таким макаром переменный резистор именуют реостатом, При помощи реостатов регулируют токи в цепях приемников, телевизоров и усилителей. В почти всех кинозалах реостаты использовали для плавного гашения света в зрительном зале. Есть, но, и другой метод подключения нагрузки к источнику тока с лишним напряжением – тоже при помощи переменного резистора, но включенного потенциометром, т.е. делителем напряжения, как показано на рис..

Регулирование напряжения на нагрузке R2 при помощи переменного резистора включенного в электронную цепь потенциометром.

Тут R1 – резистор, включенный потенциометром, a R2 – нагрузка, которой может быть та же лампочка накаливания либо какой – то другой прибор. На резисторе R1 происходит падение напряжения источника тока, которое отчасти либо стопроцентно может быть подано к нагрузке R2. Когда движок резистора находится в последнем нижнем положении, к нагрузке напряжение вообщем не подается (если это лампочка, она пылать не будет). По мере перемещения движка резистора ввысь мы будем подавать все большее напряжение к нагрузке R2 (если это лампочка, ее нить будет накаливаться). Когда же движок резистора R1 окажется в последнем верхнем положении, к нагрузке R2 будет подано все напряжение источника тока (если R2 – лампочка карманного фонаря, а напряжение источника тока огромное, нить лампочки перегорит). Можно опытным методом отыскать такое положение движка переменного резистора, при котором к нагрузке будет подано нужное ей напряжение. Переменные резисторы, включаемые потенциометрами, обширно употребляют для регулирования громкости в приемниках и усилителях. Резистор может быть конкретно подключен параллельно нагрузке. В таком случае ток на этом участке цепи разветвляется и идет 2-мя параллельными способами: через дополнительный резистор и основную нагрузку. Больший ток будет в ветки с минимальным сопротивлением. Сумма же токов обеих веток будет равна току, используемому на питание наружной цепи. К параллельному соединению прибегают в тех cлучаях, когда нужно ограничить ток не во всей цепи, как при поочередном включении дополнительного резистора, а лишь на каком – то участке. Дополнительные резисторы подключают, к примеру, параллельно миллиамперметрам, чтоб ими можно было определять огромные токи. Такие резисторы называют шунтирующими или шунтами. Слово шунт означает ответвление.

Читайте также: льготы ветеранам труда в Москве в 2019-2020 году последние новости

Закон Ома

Закон Ома гласит, что

«ток через проводник между двумя точками прямо пропорционален разности потенциалов или напряжению между двумя точками, и обратно пропорционален сопротивлению между ними».

Ом законодательство может быть выражено как

I = U / R (1)

, где

I = Ток (Ampere, a)

U = электрический потенциал (вольт, V)

R = сопротивление (Ом, Ом )

Пример – закон ОмаТекущий в элементной цепи может быть рассчитан как

I = (12 вольт) / (18 Ом)

= 0,67 Ampere = 0,67 ampere

Эквивалентные выражения закона Ом

Ом (1) также можно выразить как

u = Ri (2)

или

или

R = U / I (3)

Загрузить и распечатать юридическую диаграмму OHM!

Пример — сопротивление электрической цепи

Ток 1 ампер протекает через электрическую цепь 230 В . С диаграммы выше этого указывается сопротивление

R ≈ 220 ω

Это может быть альтернативно рассчитывается с законом Ом

R = (230 В) / (1 а)

= 230 Ом

Пример — Закон Ома и кратные и дольные числа

Токи, напряжения и сопротивления в электрических цепях часто могут быть очень малыми или очень большими, поэтому часто используются кратные и дольные числа.

Требуемое напряжение подается на 3.Резистор 3 кОм для создания тока 20 мА можно рассчитать как

U = (3,3 кОм) (1000 Ом/кОм) (20 мА) (10 -3 А/мА)

= 66 В

Номограмма электрического сопротивления

Скачайте и распечатайте номограмму электрического сопротивления в зависимости от вольта и ампера!

Значения по умолчанию в приведенной выше номограмме указывают 230 вольт , сопротивление 24 Ом и ток 10 ампер .

Power

электрическая мощность может быть выражена как

P = UI

= Ri 2

= U 2 / R (4)

P = электрическая мощность (Вт, Вт)

Пример — потребляемая мощность

Мощность, потребляемая в электрической цепи 12 В выше, может быть рассчитана как

P = (12 вольт) 909111 2 ( 18 Ом)

   =  8 Вт

Пример.
Мощность и электрическое сопротивление

Электрическая лампа 100 Вт подключена к источнику питания 230 В .Протекающий ток можно рассчитать, преобразовав (4) в

I = P / U

= (100 Вт) / (230 В)

03 = 0,404 ампер. Рассчитаны путем реорганизации (4) до

R = U R = U 2 / P

= (230 В) 2 / (100 Вт)

= 529 Ω

Номограмма электрической мощности

Эту номограмму можно использовать для оценки зависимости мощности от мощности.напряжение и ампер.

  Скачайте и распечатайте номограмму зависимости электрической мощности от вольта и ампера!

Значения по умолчанию в приведенной выше номограмме означают 240 вольт , сопротивление 10 ампер и мощность 2,4 кВт для постоянного или однофазного переменного тока и 4 кВт для трехфазного переменного тока.

Закон Ома – Как соотносятся напряжение, ток и сопротивление | Закон Ома

Первое и, возможно, самое важное соотношение между током, напряжением и сопротивлением называется законом Ома. Он был открыт Георгом Симоном Омом и опубликован в его статье 1827 года «Математическое исследование гальванической цепи».

Напряжение, ток и сопротивление

Электрическая цепь образуется, когда создается токопроводящий путь, позволяющий электрическому заряду непрерывно двигаться. Это непрерывное движение электрического заряда по проводникам цепи называется током , и его часто называют «потоком», точно так же, как течение жидкости через полую трубу.

Сила, побуждающая носители заряда «течь» по цепи, называется напряжением . Напряжение — это особая мера потенциальной энергии, которая всегда является относительной между двумя точками.

Когда мы говорим об определенном количестве напряжения, присутствующего в цепи, мы имеем в виду измерение того, сколько потенциальной энергии существует для перемещения носителей заряда из одной конкретной точки этой цепи в другую конкретную точку. Без ссылки на две особые точки термин «напряжение» не имеет смысла.

Ток имеет тенденцию двигаться по проводникам с некоторой степенью трения или противодействия движению. Это противодействие движению правильнее назвать сопротивлением .Величина тока в цепи зависит от величины напряжения и величины сопротивления в цепи, препятствующего протеканию тока.

Как и напряжение, сопротивление является величиной относительной между двумя точками. По этой причине величины напряжения и сопротивления часто указываются как находящиеся «между» или «поперек» двух точек цепи.

Единицы измерения: вольт, ампер и ом

Чтобы иметь возможность делать осмысленные утверждения об этих величинах в цепях, мы должны уметь описывать их величины таким же образом, как мы могли бы количественно определять массу, температуру, объем, длину или любую другую физическую величину.Для массы мы могли бы использовать единицы «килограмм» или «грамм».

Для температуры мы можем использовать градусы Фаренгейта или градусы Цельсия. Вот стандартные единицы измерения электрического тока, напряжения и сопротивления:

.





«Символ», указанный для каждой величины, представляет собой стандартную букву алфавита, используемую для представления этой величины в алгебраическом уравнении. Подобные стандартные буквы распространены в физических и инженерных дисциплинах и признаны во всем мире.

«Сокращение единиц» для каждой величины представляет собой буквенный символ, используемый в качестве сокращенного обозначения для конкретной единицы измерения. И да, этот странно выглядящий символ «подкова» — это заглавная греческая буква Ω, просто символ иностранного алфавита (извиняюсь перед всеми читателями-греками).

Каждая единица измерения названа в честь известного экспериментатора в области электричества: ампера в честь француза Андре М. Ампера, вольт в честь итальянца Алессандро Вольта и ом в честь немца Георга Симона Ома.

Математический символ для каждой величины также имеет значение. «R» для сопротивления и «V» для напряжения говорят сами за себя, тогда как «I» для тока кажется немного странным. Считается, что «I» означает «интенсивность» (потока заряда), а другой символ напряжения, «E», означает «электродвижущая сила». Судя по тому исследованию, которое мне удалось провести, есть некоторые разногласия по поводу значения «я».

Символы «E» и «V» по большей части взаимозаменяемы, хотя в некоторых текстах буква «E» резервируется для обозначения напряжения на источнике (например, аккумуляторе или генераторе), а «V» — для обозначения напряжения на чем-либо еще.

Все эти символы обозначаются заглавными буквами, за исключением случаев, когда величина (особенно напряжение или ток) описывается в терминах короткого периода времени (называемого «мгновенным» значением). Например, напряжение батареи, стабильное в течение длительного периода времени, будет обозначаться заглавной буквой «Е», а пик напряжения удара молнии в тот момент, когда она попадает в линию электропередач, скорее всего, будет обозначаться символом со строчной буквой «e» (или строчной «v»), чтобы обозначить это значение как значение в один момент времени.

То же соглашение о строчных буквах верно и для текущего: строчная буква «i» представляет ток в некоторый момент времени. Однако большинство измерений постоянного тока (DC), будучи стабильными во времени, будут обозначены заглавными буквами.

Кулон и электрический заряд

Одной из основных единиц электрических измерений, которую часто изучают в начале курсов по электронике, но редко используют позже, является единица измерения кулона , которая является мерой электрического заряда, пропорциональной количеству электронов в несбалансированном состоянии.Один кулон заряда равен 6 250 000 000 000 000 000 электронов.

Обозначение количества электрического заряда — заглавная буква «Q», а единица измерения кулонов — заглавная буква «С». Так случилось, что единица измерения тока, ампер, равна 1 кулону заряда, проходящего через данную точку цепи за 1 секунду. В этих терминах ток — это скорость движения электрического заряда через проводник.

Как указывалось ранее, напряжение является мерой потенциальной энергии на единицу заряда , доступной для мотивации протекания тока из одной точки в другую.Прежде чем мы сможем точно определить, что такое «вольт», мы должны понять, как измерить эту величину, которую мы называем «потенциальной энергией». Общей метрической единицей энергии любого вида является джоуля , что равно количеству работы, выполняемой силой в 1 ньютон при движении на 1 метр (в том же направлении).

В имперских единицах это чуть меньше 3/4 фунта силы, приложенной на расстоянии 1 фута. Проще говоря, требуется около 1 джоуля энергии, чтобы поднять груз массой 3/4 фунта на 1 фут от земли или протащить что-либо на расстояние 1 фут, используя параллельную тяговую силу 3/4 фунта.В этих научных терминах 1 вольт равен 1 джоулю потенциальной электрической энергии на 1 кулон заряда (деленный на). Таким образом, 9-вольтовая батарея высвобождает 9 джоулей энергии на каждый кулон заряда, перемещаемого по цепи.

Эти единицы и символы для электрических величин станут очень важными для понимания, когда мы начнем исследовать взаимосвязь между ними в цепях.



Уравнение закона Ома

Основное открытие Ома заключалось в том, что количество электрического тока, протекающего через металлический проводник в цепи, прямо пропорционально приложенному к нему напряжению при любой заданной температуре.Ом выразил свое открытие в виде простого уравнения, описывающего взаимосвязь между напряжением, током и сопротивлением:





В этом алгебраическом выражении напряжение (E) равно силе тока (I), умноженной на сопротивление (R). Используя методы алгебры, мы можем преобразовать это уравнение в два варианта, решив для I и R соответственно:





Анализ простых цепей с помощью закона Ома

Давайте посмотрим, как эти уравнения могут помочь нам анализировать простые схемы:





В приведенной выше схеме имеется только один источник напряжения (батарея слева) и только один источник сопротивления току (лампа справа). Это позволяет очень легко применять закон Ома. Если нам известны значения любых двух из трех величин (напряжение, ток и сопротивление) в этой цепи, мы можем использовать закон Ома для определения третьей.

В этом первом примере мы рассчитаем величину тока (I) в цепи при заданных значениях напряжения (E) и сопротивления (R):





Какова сила тока (I) в этой цепи?





Во втором примере мы рассчитаем величину сопротивления (R) в цепи при заданных значениях напряжения (E) и тока (I):





Каково сопротивление (R) лампы?





В последнем примере мы рассчитаем величину напряжения, выдаваемого батареей, при заданных значениях тока (I) и сопротивления (R):





Какое напряжение обеспечивает батарея?



Техника треугольника закона Ома

Закон Ома — очень простой и полезный инструмент для анализа электрических цепей. Он так часто используется при изучении электричества и электроники, что серьезный студент должен запомнить его. Для тех, кто еще не освоился с алгеброй, есть хитрость, позволяющая запомнить, как решать любую одну величину, зная две другие.

Сначала расположите буквы E, I и R в виде треугольника:





Если вы знаете E и I и хотите определить R, просто уберите R с картинки и посмотрите, что осталось:





Если вы знаете E и R и хотите определить I, исключите I и посмотрите, что осталось:





Наконец, если вы знаете I и R и хотите определить E, исключите E и посмотрите, что осталось:





В конце концов, чтобы серьезно изучать электричество и электронику, вам придется познакомиться с алгеброй, но этот совет может облегчить запоминание ваших первых вычислений.Если вы хорошо разбираетесь в алгебре, все, что вам нужно сделать, это запомнить E=IR и вывести из нее две другие формулы, когда они вам понадобятся!



ОБЗОР:

  • Напряжение измеряется в вольтах , обозначаемых буквами «E» или «V».
  • Ток измеряется в амперах , обозначается буквой «I».
  • Сопротивление измеряется в Ом , обозначается буквой «R».
  • Закон Ома: E = IR ; я = Э/Р; Р = Э/И

СВЯЗАННЫЕ РАБОЧИЕ ТАБЛИЦЫ:

Попробуйте наш калькулятор закона Ома в разделе «Инструменты».

Калькулятор закона Ома

— ezcalc.me


Этот универсальный онлайн-калькулятор закона Ома выполняет расчеты в соответствии с формулой, используемой для расчета соотношения между напряжением, током и сопротивлением в электрической цепи. Также рассчитывается электрическая мощность, производимая током в этой цепи. Вы можете ввести значения любых двух известных параметров в поля ввода этого калькулятора и найти два недостающих параметра.


В = I·R, P = V·I


Формула закона Ома

Закон Ома для участка цепи гласит, что электрический ток на участке цепи прямо пропорционален напряжению и обратно пропорционален электрическому сопротивлению этого участка цепи.

Математическое уравнение, описывающее эту зависимость, называется формулой закона Ома:

$$I = \frac{V}{R},$$

где
\(I\) — ток в единицах Ампер (А),
\(В\) — напряжение в единицах Вольт (В),
\(R\) — сопротивление в единицах Ом ( Ом).

Закон Ома верен для цепей, содержащих только резистивные элементы без конденсаторов или катушек индуктивности. Фактически, закон Ома гласит, что электрическое сопротивление постоянно и не зависит от силы тока.Проводники, для которых соблюдается закон Ома, называются омическими.

Закон Ома представляет собой эмпирическое соотношение, хорошо описывающее наиболее распространенные типы проводников в приближении низких частот, плотностей тока и напряженностей электрического поля, но не соблюдаемое в ряде ситуаций.

Закон Ома может не соблюдаться:
• при высоких частотах,
• при низких температурах для сверхпроводников,
• при сильном нагреве проводника протекающим током,
• в неоднородных материалах.

Электроэнергия

Электрическая мощность – это скорость, с которой электрическая энергия передается по электрической цепи. Единицей мощности в системе СИ является ватт (Вт), 1 Вт = 1 Дж/с.

Скорость, с которой сопротивление в цепи преобразует электрическую энергию в тепло, определяется законом Джоуля. Электроэнергия, обычно обозначаемая буквой \(P\), производимая электрическим током \(I\), проходящим через разность электрических потенциалов (напряжений) \(V\), описывается следующей формулой:

$$P = V \cdot I.2}{R}.$$

Колесо формулы закона Ома

Комбинация закона Ома и закона Джоуля дает нам 12 формул, в которых известны 2 из 4 переменных. Сводка всех формул для этих законов содержится в так называемом колесе формул закона Ома.

Колесо, представленное здесь, является удобным инструментом для расчетов. Чтобы использовать его, просто выберите квадрант, соответствующий переменной, которую вы хотите рассчитать, затем выберите сегмент, соответствующий переменным, значения которых вы знаете, и вы получите необходимую формулу для расчета.

Именно эти формулы заложены в наш Калькулятор Закона Ома, использование которого делает любой расчет за считанные секунды.

Связанные калькуляторы

Ознакомьтесь с другими нашими физическими калькуляторами, такими как Work Calculator.


Калькулятор закона

Ом | Vape4Ever

О законе Ома

Это простой калькулятор по закону Ома/первому закону Джоуля.

Закон Ома

Закон Ома гласит, что ток в проводнике между двумя точками прямо пропорционален напряжению в этих двух точках.Вводя константу пропорциональности, сопротивление, [1] , приходим к обычному математическому уравнению, описывающему эту связь: [2]

, где I  – сила тока в проводнике в амперах,  В  – напряжение, измеренное на проводнике в единицах вольт, и R  – сопротивление проводника в единицах омов. В частности, закон Ома гласит, что R в этом отношении постоянны и не зависят от тока. [3] Закон Ома – это эмпирическое соотношение, которое точно описывает проводимость подавляющего большинства электропроводящих материалов при силе тока многих порядков. Однако некоторые материалы не подчиняются закону Ома, они называются неомическими.

Закон назван в честь немецкого физика Георга Ома, который в трактате, опубликованном в 1827 году, описал измерения приложенного напряжения и тока в простых электрических цепях, содержащих провода различной длины.Ом объяснил свои экспериментальные результаты немного более сложным уравнением, чем приведенная выше современная форма (см. Историю).

В физике термин закон Ома также используется для обозначения различных обобщений закона; например, векторная форма закона, используемого в электромагнетизме и материаловедении:

, где Дж  – плотность тока в данном месте в резистивном материале,  E  – электрическое поле в этом месте, а  σ  (сигма) – зависящий от материала параметр, называемый проводимостью. Эта переформулировка закона Ома принадлежит Густаву Кирхгофу. [4]


Джоулев нагрев

Джоулев нагрев , также известный как Омический нагрев и резистивный нагрев , представляет собой процесс, при котором прохождение электрического тока через проводник приводит к выделению тепла.

Первый закон Джоуля , также известный как закон Джоуля-Ленца , [1]  , утверждает, что мощность нагрева, создаваемая электрическим проводником, пропорциональна произведению его сопротивления на квадрат силы тока:

Джоулев нагрев влияет на весь электрический проводник, в отличие от эффекта Пельтье, при котором тепло передается от одного электрического соединения к другому.

Онлайн-калькулятор закона Ома от Mouser — 28 октября 2020 г.


версия для печати
Онлайн-калькулятор закона Ома от Mouser
28 октября 2020 г. Новости

Знаменитый закон Ома гласит, что ток, протекающий по цепи, пропорционален напряжению, приложенному к обеим точкам. Онлайн-калькулятор закона Ома от Mouser Electronics экономит время инженеров, упрощая быстрый поиск необходимых значений.

После ввода любых двух известных значений схемы на (www.mouser.co.za/technical-resources/conversion-calculators/ohms-law-calculator), инженеры могут легко определить оставшиеся значения одним нажатием кнопки, экономя драгоценное время в процессе проектирования.

Более того, калькулятор может помочь инженерам выполнять преобразования с использованием закона Ватта, вычисляя мощность, ток, напряжение или сопротивление. Кроме того, страница калькулятора включает в себя печатную таблицу преобразования для удобной справки.

Бесплатный Центр технических ресурсов Mouser включает в себя обширную линейку онлайн-калькуляторов, предназначенных для помощи инженерам всех уровней квалификации, чтобы сэкономить время при вычислении чего угодно, от вычислений преобразования мощности до цветовых кодов резисторов.

Чтобы просмотреть все калькуляторы преобразования Mouser, перейдите по адресу www. mouser.com/technical-resources/conversion-calculators. Чтобы узнать больше о технических ресурсах, предлагаемых Mouser, посетите веб-сайт www.mouser.com/technical-resources или щелкните Технические ресурсы в верхней панели навигации на любой странице сайта mouser.com.


Дальнейшее чтение:
Mouser может похвастаться крупнейшей в мире установкой модулей вертикального подъема
Новости
Mouser Electronics продолжает инвестировать в современную автоматизацию в своем глобальном дистрибьюторском центре, чтобы повысить точность и скорость обработки заказов, помогая клиентам еще больше сократить время до …

Подробнее…


Европейский рынок дистрибуции компонентов бьет рекорды
Новости
Распределение компонентов в Европе сообщило о значительном росте в четвертом квартале и за весь 2021 год, при этом показатели продаж установили новые исторические максимумы. Продажи полупроводников, по данным участников …

Подробнее…


Mouser запускает программу EIT 2022 с RISC-V
Новости
Компания Mouser Electronics объявила о запуске серии 2022 года своей отмеченной наградами программы «Расширение возможностей инноваций вместе» (EIT).В этом году серия состоит из шести частей, каждая из которых посвящена передовым …

Подробнее…


Dataweek проводит набор на должность заместителя редактора
Technews Publishing News
Technews Publishing , коммерческое техническое издательство, ищет заместителя редактора на полдня для публикации Dataweek — ведущего южноафриканского производителя электроники и коммуникаций …

Подробнее.. .


Онлайн-панель для глобальных данных о продажах полупроводников
Новости
Ассоциация полупроводниковой промышленности (SIA) запустила новую панель управления продажами полупроводников, чтобы предоставлять регулярно обновляемые общедоступные данные о продажах ряда полупроводниковых продуктов.Среди …

Подробнее…


Samsung поддерживает инвестиции в технологический сектор ЮАР
Новости
Как на глобальном, так и на местном уровнях существует четкое понимание того, что инвестиции в технологический прогресс страны неразрывно связаны с экономическим ростом. Признавая эту философию, Samsung South …

Подробнее…


Заключены крупные контракты на систему навигации для военной техники производства ЮАР
ETION Создать Новости
Используя инерциальный измерительный блок, состоящий из нескольких вспомогательных средств, включая усовершенствованный алгоритм, CheetahNAV обеспечивает экипажам транспортных средств превосходную ситуационную осведомленность.

Подробнее…


Dataweek проводит набор на должность заместителя редактора
Technews Publishing Новости
Technews Publishing, специализированное техническое издательство, ищет заместителя редактора на полдня для публикации Dataweek — ведущего южноафриканского производителя электроники и коммуникаций . ..

Подробнее…


Проблемы AREI призывают новых членов улучшить отраслевую статистику продаж
Новости
Некоммерческая ассоциация существует уже более трех десятилетий и собирает полугодовые данные о продажах от участников в качестве ключевого ценностного предложения.

Подробнее…


ST сообщает, что объем продаж в 2021 году составит 12,76 млрд долларов, в 2022 году ожидается 15 млрд долларов
STMicroelectronics Новости
Во многом благодаря более высоким, чем ожидалось, продажам на динамично развивающемся рынке, чистая выручка STMicroelectronics в четвертом финансовом квартале 2021 года (4Q21) составила 3,56 млрд долларов США, что привело …

Подробнее…


Закон Ома — онлайн калькулятор

Закон Ома гласит, что напряжение (V) на резисторе прямо пропорционально току (I), протекающему через сопротивление (R).

Онлайн-калькулятор

Определение тока по напряжению и сопротивлению

Формула

I = В / Р

Пример

Какой ток протекает через резистор R = 2 Ом (Ом), когда к нему приложена разность потенциалов V = 12 В?

Ток: I = 12 / 2 = 6 А

Расчет напряжения по току и сопротивлению

Формула

В = I ⋅ R

Пример

Если ток I = 6 А, а электрическое сопротивление R = 2 Ом:

Напряжение: В = 6⋅2 = 12 В

Расчет сопротивления по току и напряжению

Формула

R = В / I

Пример

Какой номинал неизвестного резистора, на котором падает напряжение V = 12 В, когда через него протекает ток I = 6 А?

Сопротивление: R = 12 / 6 = 2 Ом

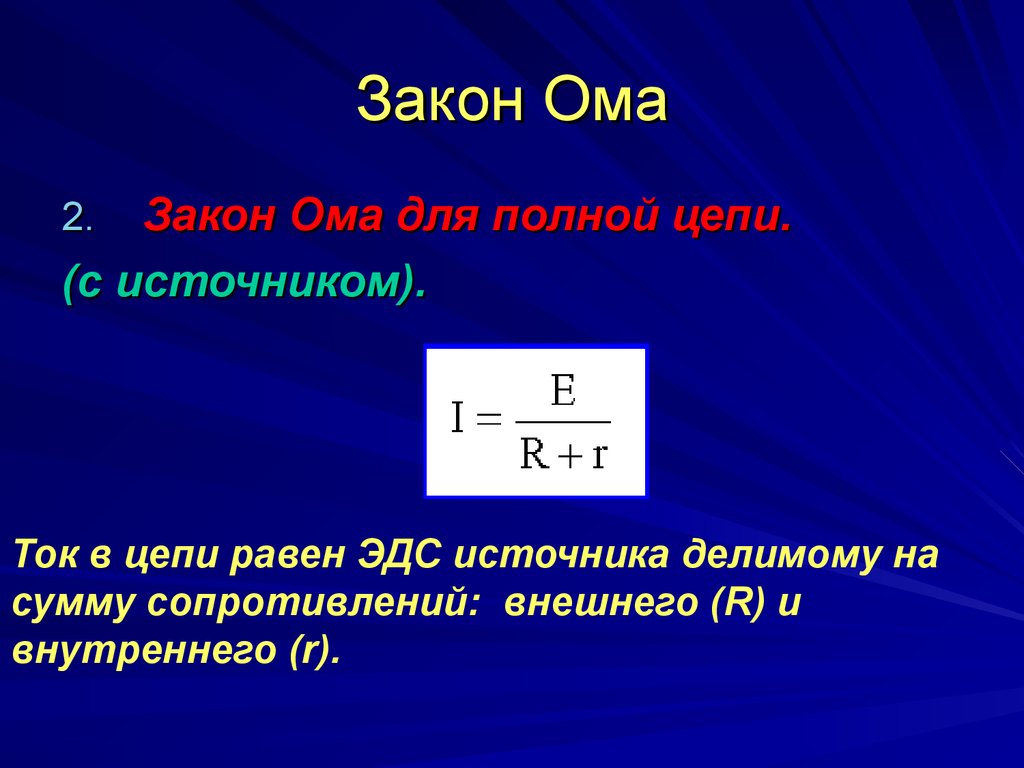

Закон Ома для замкнутой цепи

Расчет тока по ЭДС и сопротивлению

Формула

I = ε / R+r

Пример

Если электродвижущая сила (ЭДС) ε = 12 В, внешнее сопротивление R = 4 Ом и Внутреннее сопротивление r = 2 Ом:

Ток: I = 12 / 4+2 = 2 А

Расчет электродвижущей силы (ЭДС) по току и сопротивлению

Формула

ε = I ⋅ (R+r)

Пример

Если ток I = 2 А, внешнее сопротивление R = 4 Ом и Внутреннее сопротивление r = 2 Ом:

ЭДС: ε = 2 ⋅ (4+2) = 12 В

Расчет внутреннего сопротивления по ЭДС и току

Формула

r = ε / I — R

Пример

Если ток I = 2 А, внешнее сопротивление R = 4 Ом и электродвижущая сила (ЭДС) ε = 12 В:

Внутреннее сопротивление: r = 12/2 — 4 = 2 Ом

Расчет внешнего сопротивления по ЭДС и току

Формула

R = ε / I — r

Пример

Если ток I = 2 А, внутреннее сопротивление r = 2 Ом и электродвижущая сила (ЭДС) ε = 12 В:

Внешнее сопротивление: R = 12/2 — 2 = 4 Ом

Закон Ома и калькулятор мощности

Онлайн-калькулятор для расчета тока, проходящего через резистор, с использованием закона Ома и мощности, рассеиваемой в резисторе, с учетом напряжения на резисторе. Этот калькулятор также рассчитывает напряжение и ток через резистор с учетом мощности, рассеиваемой этим резистором.
Закон Ома выражает соотношение между током I, проходящим через резистор, и напряжением V на этом резисторе сопротивления R следующим образом:
V = RI , I = V / R или R = V / I
Скорость, с которой тепло мощность, рассеиваемая в резисторе, называется мощностью P и выражается через ток I и напряжение V: 2 / R

1 — Закон Ома и калькулятор мощности с учетом напряжения и сопротивления

Введите сопротивление в Омах и напряжение в вольтах в виде положительных действительных чисел и нажмите «Рассчитать ток и мощность».

2 — Закон Ома и калькулятор мощности с учетом мощности и сопротивления

Введите мощность в ваттах и ​​сопротивление в омах и нажмите «Рассчитать напряжение и ток».

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
