Калькулятор цветовой маркировки резисторов

Резисторы с четырмя полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0.5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

Сопротивление:

Резисторы с пятью полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0. 5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

Сопротивление:

Резисторы с шестью полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0. 5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

ТКС 100 Коричневый50 Красный15 Оранжевый25 Желтый10 Синий5 Фиолетовый

Сопротивление:

Обзор

Если у вас возникли проблемы с цветовыми маркировками резисторов, то данный инструмент создан специально для вас. Наш калькулятор цветовых маркировок резисторов поддерживает самые популярные маркировки с четырьмя, пятью и шестью цветовыми полосками.

Для работы с данным инструментом необходимо выбрать в выпадающих списках цвета полосок резистора. После чего вы увидите в полях ниже, его сопротивление, погрешность и температурный коэффициент (ТКС).

Примечание

Как вы уже догадались, чем больше полос у резистора, тем точнее можно определить его номинал и параметры.

В таблице ниже приведены определения каждой цветовой полоски для резисторов с 3-6 полосками.


3-полоски
4-полоски
5-полосок
6-полосок
1 полоса
1-я цифра
1-я цифра
1-я цифра
1-я цифра
2 полоса
2-я цифра
2-я цифра
2-я цифра
2-я цифра
3 полоса
Множитель
Множитель
3-я цифра
3-я цифра
4 полоса

Погрешность
Множитель
Множитель
5 полоса
Погрешность
Погрешность
6 полоса
Температурный коэффициент
Цифры

Первые две полосы, а у резисторов с пятью и шестью полосками – три, обозначают цифры. Каждая цифра представлена в виде определенного цвета.

Цвет
Значение
Черный
0
Коричневый
1
Красный
2
Оранжевый
3
Желтый
4
Зеленый
5
Синий
6
Фиолетовый
7
Серый
8
Белый
9
Множитель

Далее после цифр следует – множитель. Множитель умножает или делит число, полученное из цифр предыдущих полосок на определенный коэффициент. После чего можно определить наминал сопротивления.

Цвет
Коэффициент
Золотой
÷10
Серебристый
÷100
Черный
x1
Коричневый
x10
Красный
x100
Оранжевый
x1000
Желтый
x10000
Зеленый
x100000
Синий
x1000000
Фиолетовый
x10000000
Серый
x100000000
Белый
x1000000000
Погрешность

Следом за множителем следует полоса обозначающая допуски (погрешность) данного сопротивления, где каждый цвет имеет свой допуск.

Цвет
Коэффициент (%)
Отсутствует
±20
Серебристый
±10
Золотой
±5
Желтый
±4
Оранжевый
±3
Красный
±2
Коричневый
±1
Зеленый
±0.5
Синий
±0.25
Фиолетовый
±0.15
Серый
±0.05
Температурный коэффициент (ТКС)

В случае с шести полосным резистором, последняя полоса означает температурный коэффициент. Где каждый цвет имеет также свое значение.

Цвет
Коэффициент (ppm/ºC)
Коричневый
100
Красный
50
Желтый
25
Оранжевый
15
Синий
10
Фиолетовый
5
Белый
1
Общая таблица цветов и значений
Цвет
как число
как десятичный множитель
как точность в %
как ТКС в ppm/°C
как % отказов
Серебристый
1×10-2 = «0,01»
10
Золотой
1×10-1 = «0,1»
5
Чёрный
01×100 = 1
Коричневый
11×101 = «10»
11001
Красный
21×102 = «100»
2500. 1
Оранжевый
31×103 = «1000»
150.01
Жёлтый
41×104 = «10 000»
250.001
Зелёный
51×105 = «100 000»
0.5
Синий
61×106 = «1 000 000»
0.2510
Фиолетовый
71×107 = «10 000 000»
0.15
Серый
81×108 = «100 000 000»
0.05
Белый
91×109 = «1 000 000 000»
1
Отсутствует
20
Резисторы с тремя полосками

В случае, где у резистора всего три полоски, используйте калькулятор для резисторов с четырьмя полосками. Единственное отличие в том, что у резисторов с тремя полосками погрешность всегда равна ±20%.

Смотри также

Пожалуйста, включите javascript для работы комментариев.

Импортное обозначение резисторов калькулятор. Цветовая маркировка резисторов и онлайн-калькулятор. Цифровая маркировка резисторов

Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов . В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности декодера:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10 Y Ом (цифры располагаются каждая под своей полоской), а в поле результата (слева от кнопки «Реверс») уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (слева от кнопки «Реверс») в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм…). Цвет полос будет пересчитан в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка 1% резисторов, ну а если и таких не выпускают, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ± 5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать отклонение в поле результата. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1 %.

Справа выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10 кОм ± 5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10.1 кОм ±0. 5%

Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, конечно, тоже) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС)

Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки » Реверс «. Программа расшифровки построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение, какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также программа выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне.

Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.

Цветовая маркировка резисторов. Общие сведения.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры — важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве.

В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд — сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш» (хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет программа, заложенная в этой странице. При клике по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается зеркально.
В половине случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс дешифрования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0.5%, так как он дороже, а никто из производителей не будет раздувать стоимость без надобности.

Цветовая маркировка резисторов. Назначение полос.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора , если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов , описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Цветовая маркировка резисторов — цвет и цифру соединяет рифма.

Всем известно двустишие «Каждый охотник желает знать, где сидит фазан», раскладывающее цвета радуги. Способностей выдумать такое не хватило, но если выговорить в определенном ритме «Че-Ка-Ка, О-Жэ-Зэ, Сэ-эФ-эС-Бэ», то становится не хуже, чем стихотворение из «Алисы в стране чудес» («хрюкотали зелюки, как мюмзики в мове…») и легко запоминается. Остается сопоставить это с цветами по начальным буквам «черный-коричневый-красный, оранжевый-желтый-зеленый, синий-фиолетовый-серый-белый» и последовательным цифровым рядом «0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете раскодировать. Правда, для цветной полоски, обозначающую степень, необходимо еще запомнить «серебристый — золотистый» со значениями -2, -1, иначе резисторы с сопротивлением в единицы и доли Ома перестанут существовать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов
5. Цветовая маркировка резисторов на сайте Чип и Дип Ссылка
6. Калькулятор цветовой маркировки на сайте Hamradio

Резистор и сопротивление

Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении , удельном сопротивлении и проводимости .

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Такие резисторы были дорогими 60 лет назад, во времена ламповых и первых транзисторных радиоприемников. Но те времена остались в далеком прошлом.

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V — напряжение в вольтах на резисторе сопротивлением R в омах, I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью . В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

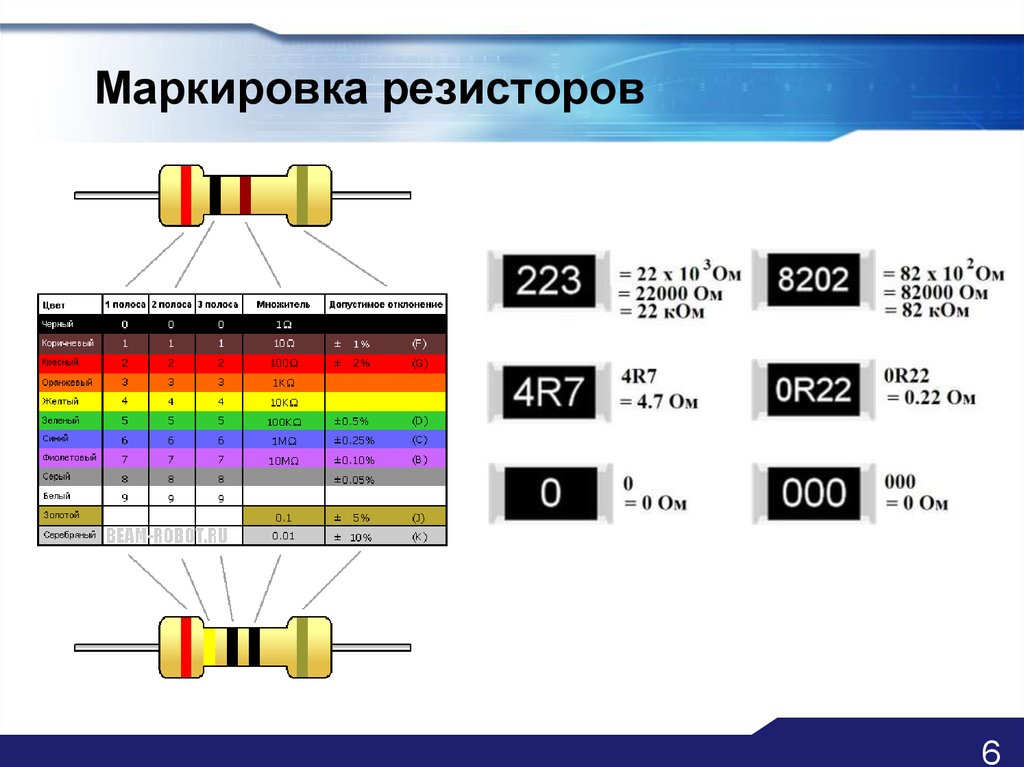

Маркировка резисторов

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая — допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода — компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками — там не указывается допуск. Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывать, что эта сторона элемента — правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет — попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016 ..

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ. SMT — surface-mount technology или SMD — surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель. Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 — 100, 02 — 102, 03 — 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

И сегодня наш разговор будем посвящен одному компоненту, без которого невозможно представить ни одну электрическую цепь, а именно резистору 🙂

Итак, начнем с основного определения резистора. Резистор – это, в первую очередь, пассивный элемент электрической цепи, который имеет определенное значение сопротивления (оно может быть постоянным и переменным). Предназначен этот элемент для линейного преобразования силы тока в напряжения и наоборот, ведь как мы помним из , напряжение и сила тока связаны друг с другом как раз через величину сопротивления:

Являются одними из самых широко используемых компонентов – редко можно встретить схему, в которой бы не было ни одного резистора 😉 Основным параметром резистора, как уже понятно из определения, является его электрическое сопротивление, измеряемое в Омах (Ом).

Обозначение резисторов на схеме.

Давайте рассмотрим обозначение резисторов на схемах . Существуют два возможных варианта:

Кроме того, используются немного измененные символы, которые характеризуют резисторы на схеме по величине номинальной мощности рассеивания . Тут возникает вполне закономерный вопрос – а что это за параметр такой – номинальная мощность рассеивания? При протекании тока через резистор в нем будет выделяться , что приведет к нагреву резистора. И если мощность будет превышать допустимую величину, то резистор будет перегреваться и просто сгорит. Таким образом, номинальная рассеиваемая мощность – это величина мощности, которая может рассеиваться резистором без превышения предельно допустимой температуры. То есть если мощность в цепи будет меньше или равна номинальной, то с резистором все будет в порядке 🙂 Итак, вернемся к обозначению резисторов:

Вот так обозначаются наиболее часто встречающиеся на схемах резисторы в зависимости от их номинальной рассеиваемой мощности, тут даже особо нечего дополнительно комментировать =)

Сопротивление резистора на схемах указывается рядом с условным обозначением, причем единицу измерения обычно опускают. Если увидите на схеме рядом с резистором число 68, то не сомневайтесь ни секунды – сопротивление резистора равно 68 Омам. Если же величина сопротивления составляет, к примеру, 1500 Ом (1,5 КОм), то на схеме будет обозначение “1.5 К”:

С этим все просто… Несколько сложнее ситуация обстоит с цветовой маркировкой резисторов. Сейчас мы разберемся и с этим моментом 😉

Цветовая маркировка резисторов.

Большинство резисторов имеют цветовую маркировку , такую как на этом рисунке. Она представляет из себя 4 или 5 полос (чаще всего, хотя их может быть, например, и 6) определенных цветов, и каждая из этих полос несет определенный смысл. Первые две полоски абсолютно всегда обозначают первые две цифры номинального сопротивления резистора. Если полосок всего 3 или 4, то третья полоса будет означать множитель, на который необходимо умножить число, полученное из первых двух полос, для определения величины сопротивления. Если всего на резисторе 4 полосы, то 4 будет указывать на точность резистора. Если полос всего пять, то ситуация несколько меняется – первые три полосы означают три цифры сопротивления резистора, четвертая – множитель, пятая – точность. Соответствие цифр цветам приведено в таблице:

Тут есть еще один немаловажный момент – а какую именно полосу считать первой? 🙂 Чаще всего первой считается та полоса, которая находится ближе к краю резистора. Кроме того, можно заметить, что золотая и серебряная полосы не могут быть первыми, поскольку не несут информации о величине сопротивления. Поэтому если на резисторе есть полосы этого цвета и они расположены с краю, то можно точно утверждать, что первая полоса находится с противоположной стороны. Давайте рассмотрим практический пример:

Поскольку у нас здесь 5 полос, то первые три указывают на сопротивление резистора. Посмотрев нужные значения в таблице, мы получаем величину 510. Четвертая полоса – множитель – в данном случае он равен . И, наконец, пятая полоса – погрешность – 10 %. В итоге мы получаем резистор 510 КОм, 10 %.

В принципе, если нет желания разбираться с цветами и значениями, то можно обратиться к какому-нибудь автоматизированному сервису, определяющему сопротивление по цветовой маркировке, которых сейчас полно в интернете. Там нужно будет только выбрать цвета, которые нанесены на резистор и сервис сам выдаст величину сопротивления и точность.

Итак, с цветовой маркировкой резисторов мы разобрались, переходим к следующему вопросу 🙂

Помимо цветовой маркировки используется так называемая кодовая – для обозначения номинала резистора в данном случае используются буквы и цифры (четыре или пять знаков). Первые знаки (все, кроме последнего) используются для обозначения номинала резистора и включают в себя две или три цифры и букву. Буква определяет положение запятой десятичного знака, а также множитель. Последний же символ определяет допустимое отклонение сопротивления резистора. Возможны следующие значения:

Для букв, обозначающих множитель возможны такие варианты:

Давайте для наглядности рассмотрим несколько примеров:

С этим типом маркировки мы разобрались, давайте теперь изучим всевозможные способы маркировки SMD резисторов.

Маркировка SMD резисторов.

Для SMD резисторов также существуют разные варианты обозначения номиналов. Итак, давайте разбираться:

  • Маркировка тремя цифрами – в данном случае первые две цифры – это величина сопротивления в Омах, а третья цифра – множитель. То есть величину в Омах нужно умножить на десять в соответствующей множителю степени.
  • Маркировка четырьмя цифрами. Тут все похоже на предыдущий вариант, вот только для обозначения номинала сопротивления в Омах используются первые три цифры, а не две. Четвертая цифра – множитель.
  • Маркировка двумя цифрами и символом. В данном случае две цифры определяют сопротивление резистора, но не напрямую, а через специальный код. Ниже я приведу таблицу всех возможных кодов. Если на резисторе указан код “02”, то из таблицы мы получаем значение 102 Ома. Но и это не является финальным значением сопротивления 🙂 Нужно еще учесть третий символ, который является множителем. Для этого символа возможны такие варианты: S=10 -2 ; R=10 -1 ; B=10; C=10 2 ; D=10 3 ; E=10 4 ;

Таблица соответствия кодов величине сопротивления:

Клик левой кнопкой мыши – для увеличения.

В первых двух вариантах маркировки возможно также использование латинской буквы “R” – она ставится для обозначения положения десятичной запятой.

По традиции рассмотрим пару примеров:

Сопротивления резисторов не являются произвольными числами. Существуют специальные ряды номиналов , которые представляют из себя значения от 0 до 10. Так вот номиналы резисторов (значения сопротивления) могут иметь величины, которые определяются как значение из соответствующего ряда, умноженное на 10 в целой степени. Рассмотрим основные ряды – E3, E6, E12 и E24:

Цифра в названии ряда означает количество чисел ряда номиналов в диапазоне от 0 до 10. В ряде E3 – три числа – 1.0, 2.2, 4.7, аналогично, и в других рядах. Таким образом, если резистор из ряда E3, то его номинал (сопротивление) может быть равно 1 Ом, 2.2 Ом, 4.7 Ом, 10 Ом, 22 Ом, 47 Ом…..1 КОм……22 КОм и т. д.Также существуют номинальные ряды Е48, Е96, Е192 – их отличие от рассмотренного нами ряда состоит лишь в том, что допустимых значений еще больше 🙂

На этом мы заканчиваем нашу статью, мы рассмотрели основные моменты, которые будут важны при работе с резисторами, а в одной из следующих статей мы продолжим разговор о резисторах и на очереди будут переменные резисторы, так что следите за обновлениями и заходите на наш сайт!

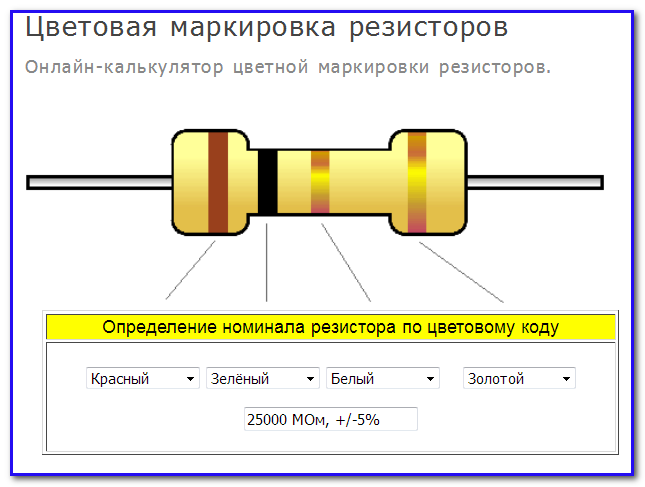

Простой калькулятор расчёта номинала резистора по цветам.
Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.
В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD. Калькулятор онлайн

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X , Y , Z , A , B , C , D , E , F , H , R , S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96 , E24 , E48 .
Сопротивление 0ом ±1%, EIA-96 в результате вычислений означает некорректный ввод.

Впишите код стандарта EIA-96 (регистр не учитывается), либо 3 цифры E24 , либо 4 цифры E48

Сопротивление: 165ом ±1%, EIA-96

Таблица EIA-96

Код Число Код Число Код Число Число Число
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Трёхсимвольная маркировка E24.

Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.

В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48 ), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48

Сопротивление: 22.2kом ±2%, E48

Кому-то полезным может быть набор калькуляторов для расчёта сопротивления резисторов, соединённых параллельно.
Материал по ссылке:

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Маркировка в виде 4 колец


Маркировка в виде 5 колец


Калькулятор номиналов SMD-резисторов

Кодирование 3-я цифрами

Кодирование 4-я цифрами

  • Похожие статьи

Войти с помощью:

Случайные статьи
  • 08.10.2014

    Усилитель для наушников обладает следующими характеристиками: Выходная мощность на нагрузке 8 Ом 1Вт Коэффициент гармоник 0,01% Диапазон частот 10…30000Гц Напряжение питания +/-25В Ток потребления 35мА Каскад на VT1 VT2 включенный на выходе ОУ работает в линейном режиме А. Смещение на базах VT1 VT2 обеспечивает цепь VD1 R7 R8 VD2. Усилитель …

  • 21.09.2014

    При традиционном способе печатного монтажа много времени тратится на разработку монтажных схем. При изготовлении используют дефицитные и дорогие материалы и реактивы. Предлагаемый способ монтажа обладает небольшой трудоемкостью, не требует предварительной разработки монтажной схемы, обеспечивает установку любых элементов и их замену. Из электрокартона или плотного ватмана склеивают шасси высотой 4-10 мм …

Аналоговый калькулятор-шпаргалка для определения номиналов резисторов с цветовой маркировкой

В современной технике используются резисторы с цветовой маркировкой. Это создаёт некоторые неудобства для новичков в радиотехнике. Что бы узнать цвета резистора, который нужно искать в рассыпухе, необходимо использовать таблицу, либо онлайн калькулятор определения номинала резистора. Предлагаемое простейшее устройство поможет вам без труда определить нужное значение.

Первые два диска, отображающие цифры, вот такие:

Последний диск, отображающий множитель, вот такой:

Эти диски наклеены на пластмассовые кругляши. Для предотвращения стирания надписей на бумагу был наклеен скотч. Кругляши при помощи винтов закреплены на пластмассовой основе. Для стопорения гаек использовал термоклей.

Если вы будете редко пользоваться данным приспособлением, то рациональнее выполнить его на плотном картоне.

Практическое применение

Определение номинала резистора, зная его цвета

  • Устанавливаем ролики так, что бы цвета написанные на них, совпадали с тремя первыми полосами резистора.
  • В первых двух окошках получается число (47), его нужно умножить на число, получившееся в последнем окошке (10). 47*10=470 Ом

Возникает логичный вопрос — А не проще ли измерить сопротивление мультиметром? Да, проще, но есть и исключения. Например, когда резистор неисправен и невозможно измерить его сопротивление, либо когда резистор установлен на плате, а на измерения могут влиять подключенные параллельно сопротивления.

Определение цветов, зная номинал резистора

  • Например нам нужно найти, какие полосы будут на резисторе номиналом 50 килоом. Переводим 50 килоом в омы = 50000 ом
  • В окошках с числами выставляем 50.
  • В окошке с множителем ставим 10 в 3 степени, что при умножении на 50 равняется 50000. Проще говоря мы приписали к 50 три нуля.
  • В верхней части роликов будут написаны цвета, которые должны быть  на резисторе номиналом 50 килоом.

FAQ

В: Зачем нужна эта приспособа, ведь проще распечатать таблицу по которой определяются номиналы, а ещё проще рассчитать программой на телефоне.

О: Распечатать проще, а ещё проще в ней запутаться, особенно новичку. Не у всех имеется телефон, поддерживающий такую программу, тем более телефон может быть разряжен в тот момент, когда будет нужнее больше всего. На то это и аналоговый калькулятор.

В: С какой стороны резистора 1 полоса?

О: Первая полоска резистора находится в самом крайнем положении, нежели другая с противоположной стороны.

В: Что показывает самая последняя полоска?

О: Последняя полоса показывает допуск номинала резистора в процентном соотношении.

В: Крайние полосы на моём резисторе находятся на одинаковом удалении от концов, с какой же стороны тогда начинать отсчёт?

О: В этом случае нужно обратить внимание на полосу допуска, которая ставится последней. Обычно она бывает коричневого, красного, золотого и серебряного цвета.

В: На моём резисторе, не 4, а 5 полос. Как определить номинал такого резистора?

О: Так же, как и на резисторе с 4 полосами, только первые три, а не две полоски будут обозначать число, которое нужно умножить.

В: Всё время путаю омы и килоомы, каждый раз при использовании шпаргалки приходится переводить в интернете килоомы в омы.

О:  Всё очень просто,  — 1 ом это один грамм, 1 килоом это один килограмм. В 1 килограмме 1000 грамм, соответсввенно в 1 килооме 1000 ом.

В: Я полный ноль в математике и каждый раз при умножении мне приходится использовать калькулятор, а это делает приспособу неудобной.

О: По сути даже и умножать ничего не надо. Если мы видим 10 в 4 степени, то к получившемуся в первых двух окнах числу нужно приставить четыре ноля.

ВОРДОВСКИЙ ФАЙЛ С КРУГАМИ ШПАРГАЛКИ

Цветовая маркировка резисторов онлайн калькулятор | Домовой

Автор Александр Сильченко На чтение 3 мин.

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.

Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом).

Кроме того, любой номинал отображается максимум тремя символами. Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 120кОм (0,12МОм) и т. д. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.

Калькулятор цветовой маркировки резисторов

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками.

Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора.

Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Цветкак числокак десятичный множителькак точность в %как ТКС в ppm/°Cкак % отказов
серебристый1·10−2 = «0,01»10
золотой1·10−1 = «0,1»5
чёрный01·100 = 1
коричневый11·101 = «10»11001 %
красный21·10² = «100»2500,1 %
оранжевый31·10³ = «1000»150,01 %
жёлтый41·104 = «10 000»250,001 %
зелёный51·105 = «100 000»0,5
синий61·106 = «1 000 000»0,2510
фиолетовый71·107 = «10 000 000»0,15
серый81·108 = «100 000 000»
белый91·109 = «1 000 000 000»1
отсутствует20 %
Пример

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце.

Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

В резисторах Panasonic с пятью полосами, резистор располагается так, чтобы отдельно стоящая полоска была справа, при этом первые 2 полоски — определяют первые два знака, третья полоса — степень множителя, четвертая полоса — допуск, пятая полоса — область применения резистора.

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

Расчет резистора для светодиода онлайн калькулятор.

Для того что бы рассчитать значение резистора для подключения светодиода введите данные в форму онлайн калькулятора и нажмите кнопку «рассчитать».

Результатом расчета будут точное значение номинала резистора и близкое к нему типовое значение заводского номинала резистора.
Светодиоды по праву заслужили признание автолюбителей, ведь они дают мощный световой поток при мизерном потреблении (в сравнении с обычными автомобильными лампами накала), а так же предоставляют широкий выбор цвета свечения и габаритов. Часто, любители самоделок для авто в процессе переделки сгоревших ламп накаливания в светодиодные, сталкиваются с вопросом: как подключить светодиод к бортовой сети автомобиля (у легкового 12 Вольт, у грузового 24 Вольта) или мотоцикла (6-12 Вольт)? Ведь подключив напрямую вы сразу его спалите. В этой статье я расскажу как правильно подключать один или несколько светодиодов к источнику питания. Вы узнаете для чего светодиоду нужен резистор и сможете рассчитать его значение при помощи нашего онлайн калькулятора.

Как правильно подключить светодиод к бортовой сети.

Для правильной работы светодиода необходимо ограничить ток протекающий через него. Для этого, к бортовой сети светодиод подключается последовательно с токоограничивающим резистором. Необходимость в ограничении тока обосновывается зависимостью срока службы светодиода от проходящего тока, чем он выше тем меньше срок службы. Но следует отметить, что зависимость эта нелинейная и при превышении определенного рекомендованного порога (смотрите Datasheet на вашу модель) диод выходит из строя.

На рисунке приведены несколько вариантов включения светодиодов с резисторами а так же указаны какие из включений являются оптимальными, какие правильными но менее оптимальными в плане энергопотребления, а какое неправильное и приведет к значительному сокращению срока службы светодиодов. С вариантом схемы включения определились, теперь предстоит выяснить какой резистор нужен для светодиода.

Онлайн калькулятор: «Расчет резистора для светодиода».

Формула для расчета резистора выглядит следующим образом: R= (Uпит — (Uпр.св* N))/I
Где: Uпит- напряжение источника питания Uпр.св- прямое напряжение на светодиоде, N-количество светодиодов, I- ток проходящий через светодиод. Естественно возникает вопрос где взять эти данные? Для тех кто решил махнуть рукой т.к. не знает ничего о названии и происхождении добытых диодов,- скажу не спешите, чуть ниже будет дано универсальное решение вашего вопроса.

Давайте рассмотрим в качестве примера Datasheet на 3 миллиметровый светодиод фирмы kingbright
На рисунке ниже скриншот с указанием характеристик светодиода при силе тока проходящего через него 2 мА при температуре 25С. Из всех представленных характеристик нас интересует лишь Forward Voltage — прямое напряжение на светодиоде.

Смотрим далее, производитель дает информацию о максимально допустимых значениях:

  • мощности
  • импульсного тока
  • прямого постоянного тока (DC Forward Current) именно это значение нас и интересует, в данном случае нельзя допускать прохождение тока выше 25 миллиампер (при температуре 25 градусов по Цельсию).

Последний рисунок иллюстрирует зависимость характеристик от условий использования :

  • зависимость прямого напряжения от проходящего тока
  • зависимость интенсивности светового потока от проходящего тока
  • зависимость проходящего тока от температуры
  • зависимость интенсивности светового потока от от температуры

Исходя из полученных в Datasheet данных можно сделать вывод, что оптимальным является значение проходящего тока от 2 до 10 миллиампер, при этом типовое значение прямого напряжение на выводах светодиода составляет от 1,9 до 2 Вольт.

Пример расчета №1 Если ввести в онлайн калькулятор напряжение бортовой сети 12 (В), значение тока 2 (мА), значение прямого напряжения 1,9 (В) количество светодиодов 1 получим расчетное значение резистора = 5050 Ом Ближайший производственный номинал резистора 5100 Ом или 5,1 кОм маркировка отечественных резисторов 5к1 маркировка smd резистора 512

Пример расчета №2 Если ввести в калькулятор напряжение бортовой сети грузовика 24 (В), значение тока 10 (мА) светим по полной:), значение прямого напряжения 2 (В) количество светодиодов 3 (маленькая гирлянда получилась) расчетное значение резистора = 1800 Ом Ближайший производственный номинал резистора 1800 Ом или 1,8 кОм маркировка отечественных резисторов 1к8 маркировка smd резистора 182

Рекомендации по подключению светодиодов с неизвестными характеристиками:

Примите в качестве значения тока 5-10 (мА), значение прямого напряжения на светодиоде 1,5-2 (В), введите в калькулятор напряжение вашей бортсети и произведите расчет. С вероятностью в 99% ваш светодиод в таком режиме прослужит не один год. Проконтролировать точность расчета можно измерив проходящий через диод ток, для этого амперметр подключается последовательно с вашей цепочкой из резистора и светодиода. Если есть вопросы задавайте в комментариях.

Живу в Мире самоделок, размещаю статьи которые присылают читатели. Иногда пишу на темы: полезные самоделки для дома и самоделки для радиолюбителей.

КАЛЬКУЛЯТОР ПАРАЛЛЕЛЬНЫХ СОПРОТИВЛЕНИЙ


Резисторы в параллельном калькуляторе
Если вы ищете резистор Калькулятор COLOR CODE, затем кликните сюда.

Загрузка

Этот калькулятор может определить сопротивление до 10 резисторов, включенных параллельно.
Введите сопротивления в поля ниже, и когда все значения будут введите, нажмите кнопку РАСЧЕТ, и результат будет появится в поле под этой кнопкой.
В качестве теста, если вы вводите сопротивления 3, 9 и 18 Ом, ваш ответ должен быть 2 Ом.
Нажатие кнопки RESET очищает все поля.

Этот калькулятор может решать и другие математические задачи.
Расчет резисторов параллельно ТОЧНО такой же, как и расчеты, необходимые для ИНДУКТОРОВ в ПАРАЛЛЕЛЬ или для КОНДЕНСАТОРОВ СЕРИИ .

Этот калькулятор можно использовать для решения рабочих задач. Например, «А» может покрасить комнату за 5 часов, а «Б» может покрасить комнату за 6 часов. Если они оба работают вместе, сколько времени займет работа? Введите 5 и 6 так же, как если бы они были резисторами и получить свой ответ.

Этот калькулятор можно использовать для «заполнения» задач. Например, одна труба может заполнить водой резервуар за 5 часов, в то время как другая труба может наполнить тот же резервуар за 6 часов. Если обе трубы работают одновременно……..хммм кажется до жути знакомым к другой проблеме не так ли?

Удачи в решении задач по математике.


Числа отображаются в экспоненциальном представлении с количеством значащие цифры вы укажете. Для удобства чтения числа от 0,001 до 1000 будет , а не в экспоненциальном представлении, но все равно будет иметь ту же точность.
Вы можете изменить количество отображаемых значащих цифр с помощью изменение числа в поле выше.
Большинство браузеров будут правильно отображать ответы, но если вы вообще не видите ответов, введите ноль в поле выше, что уберите все форматирование, но по крайней мере вы увидите ответы.

Вернуться на главную страницу

Авторское право © 1999 — 1728 программных систем

Калькулятор цветового кода 6-полосного резистора-Apogeeweb

Часто задаваемые вопросы



1. Как прочитать цветовой код 6-полосного резистора?

Если цвета на 6-полосном резисторе расположены в следующем порядке: зеленый, коричневый, фиолетовый, черный, золотой и оранжевый. Значения цветовых полос будут такими: зеленый = 5, коричневый = 1, фиолетовый = 7, черный = 100, золотой = 5%, оранжевый = 15 частей на миллион.



2. Что означают цветные линии на резисторе?

Большинство резисторов имеют четыре цветные полосы. Первые три полосы указывают на значение сопротивления, а четвертая полоса указывает на допуск. Некоторые резисторы имеют пять цветных полос, четыре из которых представляют значение сопротивления, а последняя — допуск.



3. Для чего нужны полосы на резисторе?

Резисторы

доступны во многих различных значениях, формах и физических размерах.Практически все резисторы с выводами номинальной мощностью до одного ватта имеют рисунок из цветных полос, которые используются для обозначения значения сопротивления, допуска, а иногда даже температурного коэффициента.



4. Какой код резистора?

Стандартные резисторы для поверхностного монтажа маркируются трехзначным кодом, в котором первые две цифры представляют собой первые две цифры значения сопротивления, а третья цифра представляет собой множитель, х1, х10, х100 и т. д. Например: «103 ” = 10 × 1000 Ом = 10 кОм “392” = 39 × 100 Ом = 3.9 кОм



5. Какого цвета полосы на резисторе 120 Ом?

Значение

120 Ом

Тип

4-полосная система цветового кодирования

Цветовой код

Коричневый, Красный, Коричневый, Золотой

Множитель

Коричневый, 10

Допуск

Золотое кольцо ±5%



6.Как рассчитать сопротивление для резисторов с 5 и 6 цветовыми полосами?



6-полосный резистор аналогичен 5-полосному резистору, но включает диапазон температурного коэффициента (диапазон 6).

Таблица цветовых кодов 6-диапазонных резисторов



7. Что такое температурный коэффициент сопротивления?

Значения резисторов могут меняться в зависимости от температуры. 6-я полоса представляет собой температурный коэффициент или tempco, и он представляет собой величину, на которую значение сопротивления будет изменяться в зависимости от температуры.Это в единицах ppm/градус C. Цвета полос обозначают следующее:

коричневый — 100 частей на миллион/℃

красный — 50 частей на миллион/℃

оранжевый — 15 частей на миллион/℃

желтый — 25 частей на миллион/℃

синий — 10 частей на миллион/℃

фиолетовый — 5 частей на миллион/℃

Пример, если резистор имеет номинальное значение 1 кОм и температуру 100 частей на миллион/℃, и мы хотели знать, насколько резистор изменится на 25 ℃.

100*25/1e6*1K=2,5 Ом при температуре свыше 25℃.

Онлайн-калькуляторы, удобные для ЭП

Онлайн-калькуляторы получили широкое распространение. Учтите, что на одном сайте под названием omnicalculator.com сейчас размещено более 1800 онлайн-калькуляторов по различным дисциплинам. Но когда дело доходит до электроники и машиностроения, выбор невелик. Calculatoredge.com предоставляет множество онлайн-калькуляторов для инженеров, из которых немногим более 100 относятся к электронике и электротехнике.

Это подводит нас к компании Digi-Key, которая собрала набор электронных преобразователей и калькуляторов, предназначенных для ускорения рабочего процесса в лаборатории или магазине. На сайте Digi-Key размещены весьма поучительные инструменты преобразования и расчета, каждый из которых снабжен кратким учебным пособием.Некоторые из них являются простыми одношаговыми операциями, а другие более сложными. Вот несколько основных моментов:

Калькулятор срока службы батареи : Калькулятор срока службы батареи зависит от одной простой алгебраической формулы: Срок службы батареи = (емкость батареи в мАч/ток нагрузки в мАч). Этот калькулятор удобен, если на первом этапе проектирования мобильного устройства необходимо выбрать аккумулятор и выделить для него место.

Преобразование емкости : Этот инструмент преобразует значения емкости в пикофарад, нанофарад, микрофарад и фарад.Прилагаемая диаграмма позволяет определить емкость по коду конденсатора: первые две цифры — это значение в пикофарадах, а третья — множитель. Если множитель не указан, результатом является емкость в пФ.

Калькулятор безопасного разряда конденсатора : Инструмент используется для расчетов разряда конденсатора через постоянное сопротивление. Учитывая значение емкости, а также начальное и конечное напряжения, этот калькулятор решает либо время, либо сопротивление, вычисляя результирующую начальную рассеиваемую мощность в сопротивлении и общую энергию до нуля вольт.

Калькулятор делителя тока : Этот инструмент вычисляет ток, протекающий через каждое из десяти параллельных сопротивлений, подключенных к источнику питания. Формула: I n (ток через резистор R n ) = I s (R всего / R n ), где R total = общее эквивалентное параллельное сопротивление массива резисторов на источник тока, а I s — ток от источника.

Преобразование дБм в ватты : Для работы с этим преобразователем пользователь заполняет либо поле децибел-милливатт, либо поле ватт.Формула преобразования мощности дБм в ватты: P(Вт) – 1 Вт × 10 P(дБм)/10 /1000 = 10 (P(дБм) – 30)/10 .

Преобразование десятичной дроби : Этот инструмент преобразует десятичные значения в их эквивалентные дробные значения. Полученные дроби используют ближайшее значение на основе выбранного знаменателя. Связанный рисунок с ползунком находит дробный результат при вводе десятичного числа.

Преобразование энергии : Поля, которые могут быть заполнены, представляют собой британские тепловые единицы, джоули, киловатт-часы, термы, калории (пищевые) и калории (термохимические). Например, введите один джоуль, и вы мгновенно получите информацию о количестве энергии в каждом из вышеуказанных измерений. Джоуль, например, равен 0,23361 термохимической калории, каждая из которых примерно в тысячу раз больше, чем пищевая калория.

Преобразование силы : Поля — ньютоны, грамм-сила, метрическая тонна-сила, короткая тонна-сила, стен (если вам интересно, это устаревшая единица силы или тяги в системе метр-тонна-секунда). единицы, введенные во Франции в 1919 г.), фунт-сила, дина, фунт-сила и длинная тонна-сила (Великобритания).Соответствующие формулы: 0ne ньютон = один джоуль/метр. Один ньютон = один килограмм на метр в секунду в квадрате. Ньютон, соответственно, есть функция пространства, времени и массы.

Преобразование индуктивности имеет эти поля, которые могут быть заполнены, любое из которых преобразуется в другие поля: пикогенри, наногенри, микрогенри, миллигенри, генри и килогенри. Приведена диаграмма, показывающая индуктивности.

Последовательный резистор для светодиодов Калькулятор : Этот инструмент используется для расчета сопротивления, необходимого для питания одного или нескольких последовательно соединенных светодиодов от источника напряжения при заданном уровне тока.Калькулятор рекомендует пользователю выбрать резистор с номинальной мощностью примерно в два-десять раз превышающей расчетное значение, чтобы избежать чрезмерного повышения температуры. Соответствующая формула R = (V s – V f )/I f , где V f и I f – прямое падение напряжения и прямой ток светодиода. Типичные диапазоны V f для светодиодов: красный, от 1,8 до 2,1; Янтарный, от 2 до 2,2; Оранжевый, от 1,9 до 2,2; желтый, от 1,9 до 2,2; Зеленый, от 2 до 3,1; Синий, от 3 до 3,7; и белые, 3: 3.4.

Преобразование длины : Диапазон ввода от долей микрона до километров, ярдов, футов и дюймов. Общее уравнение преобразования: один см = 0,393701 дюйма

.

Калькулятор ширины дорожки печатной платы : Этот расчет может иметь решающее значение, поскольку ширина дорожки соответствует емкости. След меньшего размера становится перегруженным предохранителем. Слишком широкий, возможно, означает меньшее расстояние между линиями противоположной полярности и возможными паяными перемычками. Для использования калькулятора необходимо знать силу тока, толщину дорожки, повышение температуры, температуру окружающей среды и длину дорожки.

Калькулятор постоянной времени вычисляет произведение значений сопротивления и емкости, т. е. постоянную времени RC, время, необходимое для того, чтобы напряжение, присутствующее на конденсаторе, достигло приблизительно 63,2% от его конечного значения после изменения напряжения. Также рассчитывается полная энергия, запасенная в конденсаторе, заряженном до заданного напряжения. Входными данными являются напряжение, емкость и сопротивление нагрузки. Выходами являются постоянные времени и энергии. Соответствующие формулы: E = (V 2 × C)/2 и τ = RC.

Калькулятор преобразования размеров проводов : Используется для расчета номинальных эквивалентных значений размеров проводов, таких как американский калибр проводов (AWG), площадь квадратных миллиметров, площадь круглых милов и т. д. Просто введите известное измерение или значение, и все эквивалентные размеры будут автоматически рассчитаны и отображены. Все преобразования основаны на сплошной проволоке. Американский калибр проволоки, также известный как калибр проволоки Брауна и Шарпа, был разработан в 1855 году. Измерение возникло путем подсчета количества проволок, которые необходимо было протянуть через матрицу, чтобы достичь желаемого размера.Из-за этого размеры обратно пропорциональны и логарифмически пропорциональны, а это означает, что более крупные провода имеют меньший номер AWG. Провод 10 AWG имеет примерно в десять раз большую площадь, чем провод 20 AWG. AWG обычно используется в Северной Америке и более чем в 65 других странах.

Преобразование частоты в длину волны : Преобразователь радиочастоты в длину волны ITU позволяет ввести частоту от 8,3 кГц до 11,2 ГГц и рассчитать длину волны. Он также демонстрирует первичное распределение частот ITU.

Калькулятор таймера 555 : Таймер 555 представляет собой широко используемую ИС, которую можно настроить для получения выходного сигнала прямоугольной формы. В нестабильной конфигурации этот выход представляет собой свободно работающую прямоугольную волну. В моностабильном режиме выход представляет собой один высокий импульс, генерируемый для одного входного события. Этот калькулятор определит ширину импульса, если вводится выход на основе значений сопротивления и емкости.

Калькулятор тройникового аттенюатора : Калькулятор тройникового аттенюатора рассчитает значения R 1 и R 2 .Введите требуемое затухание и импеданс согласуемой линии.

Калькулятор аттенюатора мостового тройника : Аттенюатор мостового тройника представляет собой аттенюатор с модифицированной топологией пи. Это позволяет ослабить сигнал без изменения импеданса системы. Введите затухание (дБ) и импеданс. Отображаются R 1 и R 2 .

Калькулятор ослабления отражения : В аттенюаторе отражения используются два одинаковых резистора, заземленных и подключенных к одному узлу, для ослабления сигнала.Есть два возможных выхода в зависимости от того, превышает ли сопротивление импеданс системы. Этот калькулятор позволяет пользователю найти два возможных значения резистора для аттенюатора. Затухание (дБ) и импеданс — это поля, которые необходимо заполнить. Выходы R 1 > Z0 и R 1 < Z0.

Калькулятор аттенюатора Pi : Аттенюатор pi использует последовательный резистор и два шунта на землю для ослабления сигнала. Этот калькулятор позволяет ввести желаемое затухание в дБ и импеданс системы.Он вычисляет требуемый шунтирующий резистор и последовательный резистор.

Код резистора для поверхностного монтажа : Калькулятор кода резистора для поверхностного монтажа использует маркировку на устройстве. Выберите формат кода: трехзначный EIA, четырехзначный EIA или EIA-96. Резисторы SMD со стандартным допуском используют трехзначный код для маркировки сопротивления. Первые два числа обозначают значащие цифры, а третье — множитель. R используется для обозначения положения десятичной точки.

Онлайн-калькуляторы, конвертеры и другие инструменты

Онлайн калькуляторы

Онлайн-калькуляторы для решения практически любых задач.

Калькулятор ИМТ

Калькулятор индекса массы тела (ИМТ) можно использовать, чтобы определить, находитесь ли вы в диапазоне здорового веса для своего роста.

Калькулятор десятичной дроби

Благодаря нашему калькулятору десятичной дроби преобразование десятичной дроби в дробь очень простое. Посмотреть на себя.

Скачать калькулятор времени

Окончательный калькулятор времени загрузки используется для оценки того, сколько времени потребуется для загрузки любого файла на основе вашей скорости загрузки.

Калькулятор идеального веса

Этот бесплатный калькулятор идеального веса рассчитывает идеальную массу тела (ИМТ) на основе 6 самых популярных формул.

Калькулятор диапазона рук в покере

Онлайн-калькулятор диапазона рук: моментально рассчитываются и отображаются шансы. Отличный инструмент для улучшения стратегии Техасского Холдема.

Калькулятор уровня трофеев PSN

Калькулятор уровня трофеев Playstation, чтобы узнать свой уровень трофеев PSN.Наш калькулятор подскажет, сколько трофеев необходимо для перехода на следующий уровень.

Дополнительные калькуляторы

Онлайн конвертеры

Быстрые, бесплатные онлайн-конвертеры, которые сделают вашу жизнь проще.

Преобразователь двоичного кода в десятичный в шестнадцатеричный

Окончательный конвертер двоичных чисел в десятичные и шестнадцатеричные. Наш конвертер бинов в шестнадцатеричные и десятичные также может преобразовывать дробные числа.

Конвертер римских цифр

Конвертер римских цифр для простого преобразования римских цифр в арабские или арабские в римские цифры. Сверхлегкий в использовании инструмент преобразования.

Преобразование температуры

Онлайн-инструмент для преобразования температуры, который позволяет легко конвертировать из градусов Цельсия в градусы Фаренгейта и Кельвина и наоборот.

Преобразователь веса

Конвертер веса для метрических и имперских единиц, включая килограммы, фунты, граммы, унции, стоуны. Следующий любимый в мире конвертер веса уже здесь.

Дополнительные преобразователи

Обратный отсчет

счетчиков и таймеров обратного отсчета в реальном времени, чтобы узнать, сколько дней, часов и секунд осталось до вашего следующего любимого государственного праздника и других важных событий.

Сколько дней до Рождества?

Хотите знать, сколько дней осталось до следующего Рождества? Используйте наш бесплатный таймер/счетчик обратного отсчета, чтобы узнать, сколько полных дней осталось до следующего 25 декабря.

Сколько дней до Нового года?

Обратный отсчет до Нового года. Узнай, сколько дней осталось до Нового года!

Сколько дней до…?

Сколько дней до 2023 года, вашей свадьбы, Рождества и т.д.? Подсчитайте, сколько дней осталось до определенной даты по вашему выбору.Таймер обратного отсчета до любой даты.

Больше обратного отсчета


Генераторы онлайн

Онлайн-генераторы для быстрого получения точной информации, которая вам нужна.

Генератор паролей

Генератор паролей для создания надежных и безопасных паролей в Интернете. Создавайте пароли, которые невозможно взломать, с помощью генератора паролей прямо сейчас.

Генератор случайных чисел

Генератор случайных чисел для любого диапазона.Генерируйте криптографически стойкие случайные числа онлайн бесплатно.

Другие генераторы

Таблицы и диаграммы

таблиц и диаграмм для удобного поиска данных и другой необходимой информации.

Кодовая таблица ASCII

Полная таблица ASCII, включая преобразование шестнадцатеричных, двоичных, десятичных и HTML-диаграмм. Доступные для поиска коды символов ASCII с расширенным преобразователем кода ASCII.

Цветовые коды HTML

Легко находите цветовые коды HTML с помощью нашей палитры цветов Hex, RGB, HSL, HSV, CMYK и таблицы цветовых кодов HTML с названиями цветов + значениями Hex-RGB.

Дополнительные таблицы и диаграммы

Онлайн-инструменты

Онлайн-инструменты, упрощающие почти все.

Копировать вставку эмодзи

Emoji Copy Paste предназначен для удобного поиска, копирования и вставки смайликов.✅ Вы можете скопировать и вставить смайлик в виде символа, HTML-кода или шестнадцатеричного кода.

Тест времени реакции

Тест на скорость реакции, чтобы узнать, насколько вы быстры на самом деле. Тест на человека, который поможет вам измерить простое время реакции.

Календарь фаз Луны

Какая фаза Луны сегодня? Когда будет следующее полнолуние? Текущая фаза Луны и ежемесячный календарь фаз Луны.

Игра в кости

Online Dice Roller может имитировать броски игральных костей с 4, 6, 8, 10, 12, 20 и 100 гранями, а также несколько бросков одновременно.

Счетчик символов и слов

Онлайн-счетчик символов и счетчик слов, позволяющий легко узнать, сколько символов и слов содержится в тексте.

Дополнительные онлайн-инструменты

10 онлайн-калькуляторов в помощь инженерам-электронщикам

Вот 10 калькуляторов из Интернета, которые помогут в расчетах в области электротехники и электроники.

1. Калькулятор токоограничительного резистора для светодиодов

Помогает легко рассчитать необходимое значение резистора для светодиодов.Просто введите параметры, и ваши результаты готовы.

2. Калькулятор размера проволоки

Калькулятор размера провода поможет вам очень просто и быстро решить проблему расчета размера проводов и кабелей для насосов на полях для гольфа, ландшафтных проектах и ​​сельском хозяйстве.

3. 555 Таймер

а) 555 Калькулятор прямоугольных импульсов

б) Таймер IC 555 Калькулятор

4. Калькулятор времени работы батареи/прибора

Чтобы оценить, как долго комбинация батареи и прибора будет работать вместе, используйте этот удобный калькулятор.

5. Калькулятор конденсаторов серии

Используйте этот инструмент, чтобы найти номинал до 12 последовательно соединенных конденсаторов. Значения нуля или меньше и текстовые символы обрабатываются как ноль. Значения должны быть вставлены как мкФ

6. Калькулятор параллельных резисторов

Используйте этот инструмент, чтобы найти значение до 12 резисторов, соединенных параллельно. Значения нуля или меньше и текстовые символы обрабатываются как ноль.

7. Калькулятор параллельного индуктора

Используйте этот онлайн-калькулятор для определения индуктивности до 8 катушек индуктивности, включенных параллельно.Просто введите индуктивность в поля ниже и нажмите кнопку РАСЧЕТ.

8. Калькулятор закона Ома

Калькулятор закона Ома

вычисляет напряжение/ток/сопротивление/мощность.

9. Калькулятор напряжения и коэффициента усиления операционных усилителей

Этот калькулятор определяет выходное напряжение и коэффициент усиления для операционного усилителя, учитывая номиналы его резисторов и входные значения постоянного тока.

10. Калькуляторы электроэнергии

Приведенные здесь калькуляторы помогают определить мощность генератора, необходимую для вашего конкретного применения.Также включает калькуляторы для преобразования единиц измерения и других расчетов, связанных с мощностью.


Автор — старший корреспондент EFY, Гургаон

Расчет сопротивления резистора онлайн | Цветовая маркировка резистора

Этот простой онлайн-инструмент для расчета номинала резистора поможет вам рассчитать цветовую кодировку резистора. Просто выберите цвет резистора и получите значение.

Каждый резистор был снабжен цветными слоями для определения его номинала.Каждая полоса имеет значение, которое следует использовать в дополнение к некоторым критериям. Таблица цветовой маркировки резистора
предоставляется для справки.

Чтобы рассчитать значение резистора, выполните следующие действия.

→ Во-первых, обратите внимание на цвета полос и перечислите эти цвета.
→ Во-вторых, с помощью диаграммы запишите соответствующее значение.
→ В-третьих, запишите значение как таковое для диапазона 1 и диапазона 2. Для диапазона 3 запишите его в виде экспоненциальной степени по отношению к 10 в качестве основания.
→ Допуск можно записать как ± с соответствующим процентом.

Допустимое значение означает, что следующее значение резистора может быть в пределах допустимого. Трудно указать точную стоимость.

Таблица

для цветового кодирования резистора:

ЦВЕТ ЦИФРА МУЛЬТИПЛИКАТОР ДОПУСК (%)
ЧЕРНЫЙ 0             10^0
КОРИЧНЕВЫЙ 1              10^1                1
КРАСНЫЙ 2              10^2                 2
ОРАНЖЕВЫЙ 3               10^3
ЖЕЛТЫЙ 4               10^4
ЗЕЛЕНЫЙ 5               10^5               0. -2               10
НЕТ                20

Это можно легко запомнить, используя это предложение Evergreen

BB R oy G reat B Ritain V ery G ood 79

ife ife



Теперь давайте посмотрим, как рассчитать значение резистора на примере.

Рассмотрим резистор со следующей последовательностью цветов.

Полоса 1 = красный

Полоса 2 = Фиолетовый

Полоса 3 = оранжевый

Группа 4 = серебро.

Чтобы рассчитать номинал резистора, необходимо определить соответствующую цифру. Пренебрегите цифрой для золота и серебра

.



Красная цифра 2

Фиолетовая цифра 7

Цифра для оранжевого 3

Для диапазона 1 и диапазона 2 запишите цифру как таковую. 3 ± 10%.

При упрощении получаем 27000 с допуском 10%. Вы также можете записать это как 27k ± 10%.

Практически сопротивление не станет равным 0.



Чтобы легко найти номинал резистора, используйте этот простой калькулятор.



Калькулятор резисторов

— onlinecalculator.wiki

Ниже приведены инструменты для расчета сопротивления и допуска на основе цветовых кодов резисторов, общего сопротивления группы резисторов, включенных параллельно или последовательно, а также сопротивления проводника на основе размера и проводимости.

Калькулятор цветового кода резистора

Используйте этот калькулятор, чтобы узнать сопротивление и допуск на основе цветовых кодов резисторов.

Вычислитель параллельного резистора

Укажите все значения сопротивления параллельно, разделенные запятой «, и нажмите кнопку «Рассчитать», чтобы определить общее сопротивление.


Резистор в последовательном вычислителе

Укажите последовательно все значения сопротивления, разделенные запятой «, и нажмите кнопку «Рассчитать», чтобы определить общее сопротивление.


Сопротивление проводника

Используйте следующее для расчета сопротивления проводника. Этот калькулятор предполагает, что проводник круглый.

Связанные Калькулятор закона Ома

Резистор Цветовой код

Электронный цветовой код — это код, который используется для указания номинальных характеристик определенных электрических компонентов, таких как сопротивление резистора в Омах. Электронные цветовые коды также используются для оценки конденсаторов, катушек индуктивности, диодов и других электронных компонентов, но чаще всего используются для резисторов.Этот калькулятор работает только с резисторами.

Как работает цветовое кодирование:

Цветовая маркировка резисторов — это международный стандарт, определенный в IEC 60062. Цветовая маркировка резисторов, показанная в таблице ниже, включает различные цвета, обозначающие значащие цифры, множитель, допуск, надежность и температурный коэффициент. К какому из них относится цвет, зависит от положения цветовой полосы на резисторе. В типичном четырехполосном резисторе между третьей и четвертой полосами есть интервал, чтобы указать, как следует читать резистор (слева направо, при этом единственная полоса после интервала является самой правой полосой).В приведенном ниже объяснении будет использоваться четырехдиапазонный резистор (конкретно показанный ниже). Другие возможные варианты резисторов будут описаны далее.

Компонент значащей цифры:

В типичном четырехполосном резисторе первая и вторая полосы представляют собой значащие цифры. Для этого примера обратитесь к рисунку выше с зеленой, красной, синей и золотой полосой. В приведенной ниже таблице зеленая полоса представляет число 5, а красная полоса — 2.

Множитель:

Третья синяя полоса — это множитель. Таким образом, используя таблицу, множитель равен 1 000 000. Этот множитель умножается на значащие цифры, определенные из предыдущих диапазонов, в данном случае на 52, в результате чего получается значение 52 000 000 Ом или 52 МОм.

Допуск:

Четвертая полоса присутствует не всегда, но если она есть, это указывает на толерантность. Это процент, на который значение резистора может варьироваться. Золотая полоса в этом примере указывает на допуск ±5%, который можно обозначить буквой J.Это означает, что значение 52 МОм может варьироваться до 5% в любом направлении, поэтому номинал резистора составляет 49,4 МОм – 54,6 МОм.

Надежность, температурный коэффициент и другие отклонения:

Кодированные компоненты имеют как минимум три полосы: две полосы значащих цифр и множитель, но возможны и другие варианты. Например, компоненты, изготовленные в соответствии с военными спецификациями, обычно представляют собой четырехдиапазонные резисторы, которые могут иметь пятую полосу, указывающую на надежность резистора с точки зрения процента отказов на 1000 часов работы.Также возможно иметь полосу 5 th , которая представляет собой температурный коэффициент, указывающий на изменение сопротивления компонента в зависимости от температуры окружающей среды в единицах ppm/K.

Чаще встречаются пятидиапазонные резисторы, которые более точны из-за полосы третьей значащей цифры. Это смещает положение множителя и диапазона допуска в положение 4 th и 5 th по сравнению с типичным четырехдиапазонным резистором.

На самых точных резисторах может присутствовать полоса 6 th .Первые три полосы будут полосами значащих цифр, 4 th — множителем, 5 th — допуском, а 6 th может быть коэффициентом надежности или температурным коэффициентом. Возможны и другие варианты, но это одни из наиболее распространенных конфигураций.

Резисторы — это элементы цепи, которые придают электрическое сопротивление. В то время как схемы могут быть очень сложными, и существует множество различных способов расположения резисторов в цепи, резисторы в сложных схемах обычно можно разделить и классифицировать как соединенные последовательно или параллельно.

Резистор параллельно:

Общее сопротивление параллельно включенных резисторов равно обратной сумме обратных величин каждого отдельного резистора. Обратитесь к приведенному ниже уравнению для уточнения:

Резистор последовательно:

Общее сопротивление параллельно включенных резисторов представляет собой просто сумму сопротивлений каждого резистора. Обратитесь к приведенному ниже уравнению для уточнения:

R всего = R 1 + R 2 + R 3 … + R n

Сопротивление проводника:

Где:
    L — длина проводника
    A — площадь поперечного сечения проводника
    C — проводимость материала

.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
