Катализатор внутри: Драгоценные металлы катализатора. Сколько их и как можно отделить?

Содержание

Как понять, что катализатор в машине вышел из строя? | Обслуживание | Авто

Выхлопная система автомобиля играет важную роль в работоспособности силового агрегата, а значит, необходимо держать ее в исправном состоянии, чтобы машина вдруг не встала без движения посреди дороги. Каталитический нейтрализатор, лямбда-зонд и другие элементы выхлопной системы теперь должны проверяться во время прохождения инструментального технического осмотра. Онако не всегда их повреждения бывают заметны водителю. Спекшийся катализатор или врущий сенсор не выдают себя посторонними шумами или разноцветным дымом, как это бывает с мотором или трансмиссией. Как же водителю понять, что машину пора чинить?

Почему ломается катализатор?

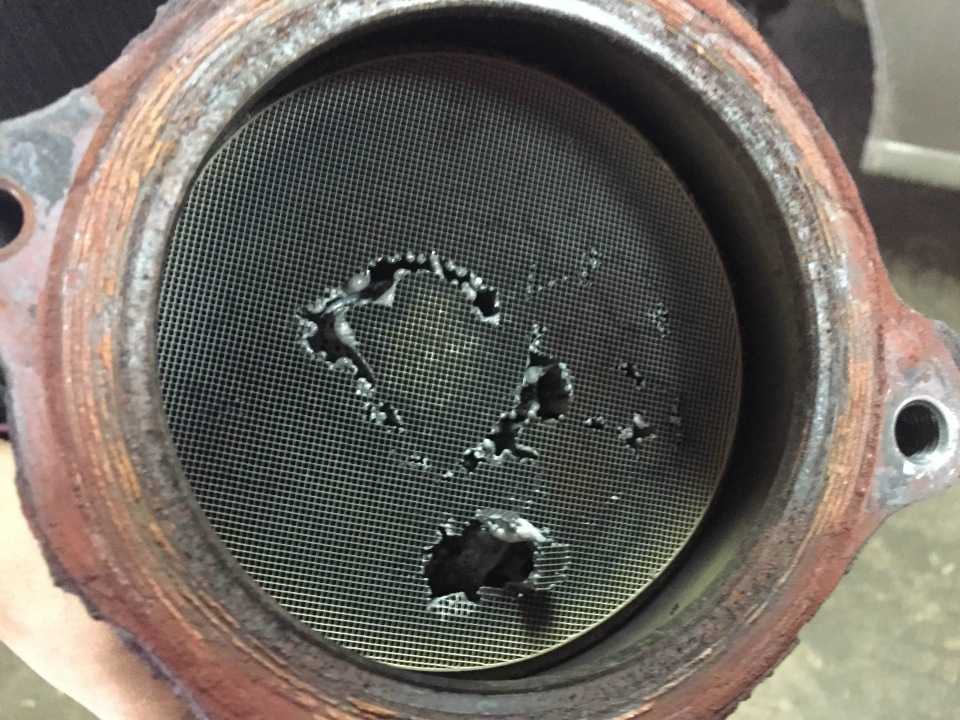

Внутри нейтрализатора расположен пористый керамический блок с сотовой структурой, на поверхность которого нанесен промежуточный слой активаторов, а поверх него — каталитически активное напыление из платины, палладия и родия. Под действием высокой температуры оксиды углерода и оксиды азота превращаются внутри сот в диоксид углерода и азот, а углеводороды — в углекислый газ и водяной пар.

Срок службы устройства очень большой и при правильной эксплуатации неограничен. Однако при применении некачественного бензина или из-за повреждений системы зажигания нейтрализатор быстро ломается. Причиной тому догорание горючего на выпуске и рост температуры отработавших газов. При пропусках зажигания не сгоревшее в одном цилиндре топливо выбрасыается в трубу и горит в нейтрализаторе, создавая в нем повышенную температуру. При достижении 900 °C соты оплавляются и спекаются в плотную корку, закупоривающую проход для отработавших газов.

Также технический узел можно повредить ударами днищем о кочки на бездорожье и прочими механическими воздействиями.

Опасно для него и купание в холодных лужах, а также преодоление брода. Резкое охлаждение водой вызывает трещины керамического элемента. Ячейки крошатся и забивают проходы для выхода газов. Дальше процесс развивается лавинообразно. Забитые соты перегреваются и оплавляются дальше.

В выхлопной системе растет давление, и часть отработавших газов вместе с керамической пылью засасывается обратно в цилиндры. В итоге керамический абразив выводит из строя нежное напыление на стенках цилиндров. Езда с разрушающимся катализатором чревата капитальным ремонтом мотора.

Как диагностировать неисправность?

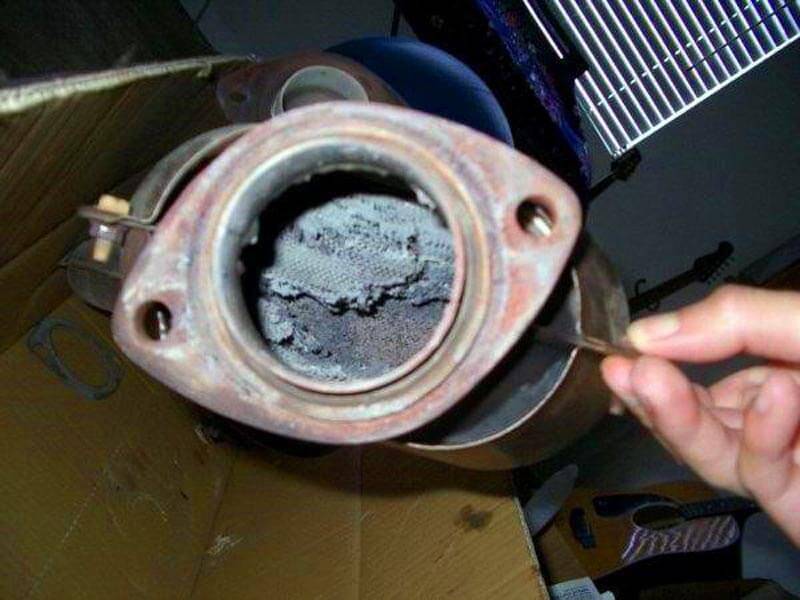

Катализатор при мелких оплавлениях почти никак не проявляет себя. Если водитель ездит спокойно, без резких разгонов и торможений, то повреждения ячеек остаются незамеченными. Только уже при сильных повреждениях начинает ощущаться потеря динамики транспортного средства.

Автомобиль набирает скорость вяло, мощность мотора падает. Сначала с трудом преодолевается рубеж скорости в 120 км/ч, а через некоторое время машина уже не может разогнаться до 100 км/ч.

Газам некуда выходить, и они мешают работе мотора. Другими словами, часть выхлопа «застревает» в цилиндрах. Но это уже в крайних случаях. Гораздо чаще на приборной панели просто загорается желтый «чек» ошибки, мешающий прохождению ТО. Мастера в поисках неисправности перебирают половину системы зажигания, но не могут найти неисправность. А начинать лучше с системы выхлопа.

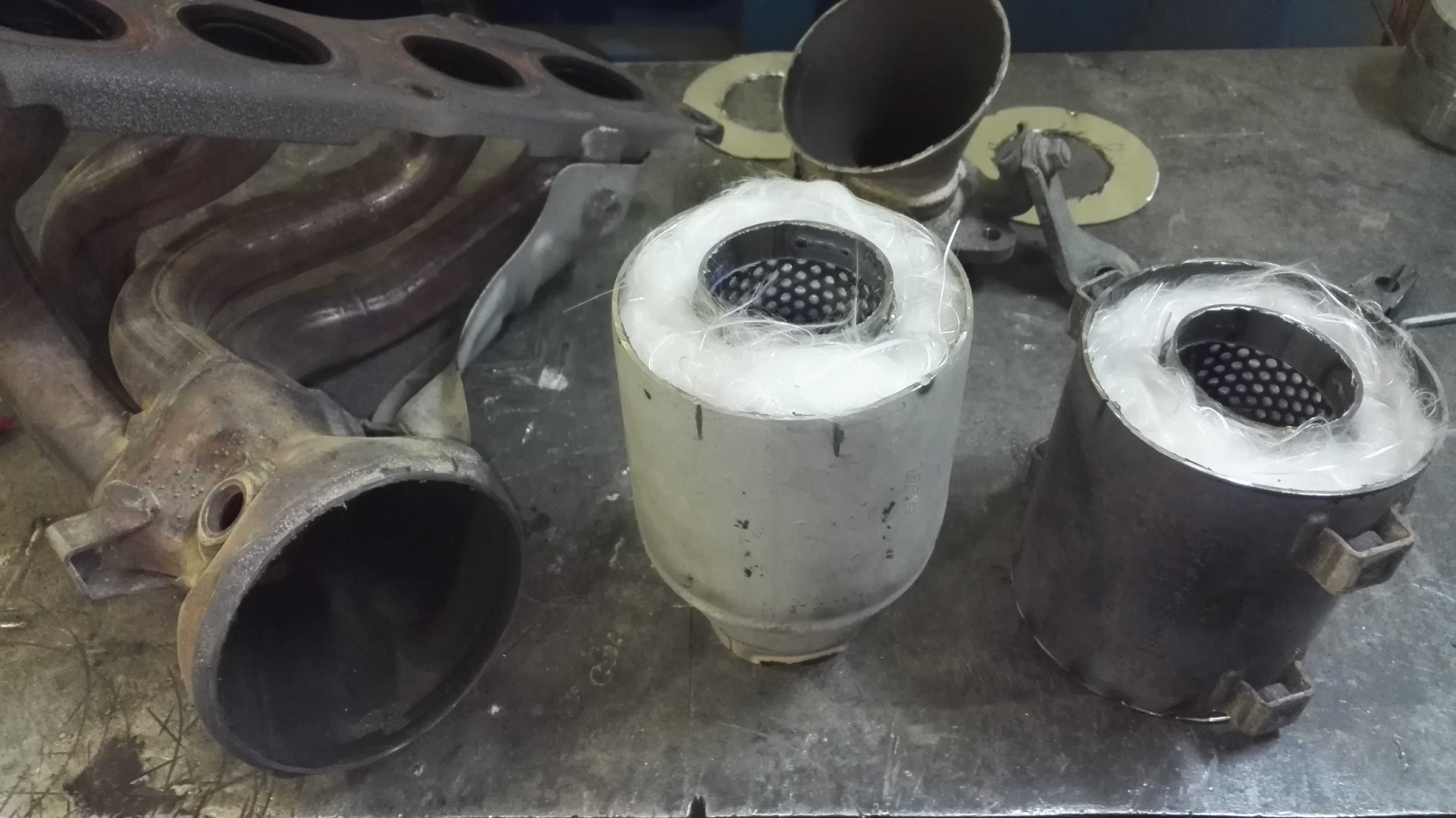

На некоторых машинах снять каталитический нейтрализатор трудно. Иногда он помещается в моторном отсеке рядом с двигателем и закрыт кожухами и термоизоляционными листами.

На других моделях технический узел стоит под днищем и его демонтаж облегчен, но тоже непрост. Поэтому визуально определить состояние ячеек невозможно. Для проверки работоспособности системы часто применяют замер давления на входе в нейтрализатор без его демонтажа.

Выкручивается кислородный датчик, и на его место через переходник ставится манометр со шкалой. После запуска мотора можно увидеть, какое давление создают выхлопные газы. При превышении допустимых значений катализатор придется менять.

Проверка работоспособности с выкручиванием датчика занимает несколько минут и достаточно информативна, так как помогает определить степень загрязнения и повреждений ячеек даже на начальной стадии.

Некоторые народные умельцы предлагают удалить каталитический нейтрализатор и ездить без него, предварительно перепрошив электронный блок управления мотором на стандарты Евро-3. Причем сделать это предлагается бесплатно. Однако такая операция приведет к невозможности пройти техосмотр. Кроме того, даже поврежденный нейтрализатор стоит больших денег из-за высокого содержания драгоценных металлов. Сейчас за ними идет охота у приемщиков цветмета. Поэтому лучше сдать старую деталь в утиль самостоятельно. Вырученные деньги частично окупят покупку нового катализатора.

Все дело в катализаторе: Ученые Сколтеха предложили способ оптимизировать производство углеродных нанотрубок

Ученые Сколтеха исследовали способ ввода катализатора, который применяется при изготовлении углеродных нанотрубок с помощью классического метода химического осаждения из газовой фазы (CVD). Исследователи предложили «простой и элегантный» способ повысить эффективность синтеза нанотрубок, открывающий перспективы для разработки более экономичных и доступных технологий на основе нанотрубок. Результаты исследования опубликованы в журнале Chemical Engineering Journal.

Иллюстрация: Павел Одинев / Сколтех



Однослойные углеродные нанотрубки (ОУНТ), представляющие собой свернутый в бесшовный цилиндр лист графена толщиной в один атом, имеют широкий потенциал применения в таких областях, как в материаловедении и электронике. При этом ключевой аспект развития этой технологии — оптимизация CVD метода получения нанотрубок, когда частицы металлического катализатора используются для «экстракции» углерода из газовой среды и выращивания нанотрубок.

«Для получения углеродной нанотрубки из исходного сырья необходимо добиться четкой согласованности между десятками параметров реактора. Формирование углеродных нанотрубок – очень сложный процесс. Несмотря на то, что его изучением занимаются уже достаточно давно, он до сих пор таит в себе много секретов», − рассказывает профессор Сколтеха и адъюнкт-профессор кафедры химии и науки о материалах Университета Аалто (Финляндия) Альберт Насибулин.

В последнее время предлагалось множество способов повышения каталитической активности с целью увеличения объемов производства ОУНТ с требуемыми свойствами. Профессор Насибулин и его коллеги сосредоточили свое внимание на способе ввода паров ферроцена, предшественника катализатора, внутри реактора.

Для получения углеродных нанотрубок ученые применили аэрозольный метод CVD, используя в качестве источника материала монооксид углерода. В процессе формирования трубок контролировали производительность синтеза и характеристики ОУНТ (в частности, диаметр трубки) в зависимости от скорости ввода катализатора и концентрации углекислого газа, который использовали для тонкой настройки параметров процесса. В итоге исследователи пришли к выводу, что «регулируя расход газа через инжектор, можно до девяти раз увеличить производительность синтеза при сохранении большинства характеристик ОУНТ», таких как диаметр трубки, процент дефектных нанотрубок и электрическая проводимость пленки.

«Цель любой технологии заключается в повышении эффективности. При изготовлении нанотрубок методом CVD, как правило, не уделяют должного внимания эффективности использования катализатора. Мы же, напротив, считаем, что решение этой задачи открывает широкие перспективы для создания улучшенных технологий. Данная работа — первый шаг на пути к достижению этой цели», − отмечает один из авторов статьи, старший научный сотрудник Сколтеха Дмитрий Красников.

Контакты:
Skoltech Communications
+7 (495) 280 14 81

*protected email* *protected email*

Диагностика катализатора в ЗАО Москвы

Часто можно слышать от автовладельцев фразу: «Умер катализатор». Что означает эта поломка, как она «лечится», и самое главное — как ее избежать? Мы поможем вам разобраться в устройстве компонента выхлопной системы, который устанавливается на все современные автомобили. На СТО GSavto проводится профессиональная диагностика катализатора, а при необходимости замена или ремонт.

Для чего нужен катализатор?

С введением экологических норм Евро 1,2,3… выброс СО в атмосферу стал строго регламентирован. Возникла необходимость в технической реализации этих норм.

Снизить токсичность выхлопа бензиновых моторов на стадии формирования топливной смеси невозможно. Поэтому единственным способом стало уменьшение содержание вредных веществ в системе отвода отработанных газов.

В глушитель интегрировали каталитический нейтрализатор. Он имеет пористую структуру со сложным составом на основе керамики. Поры имеют сквозную сотовую структуру, через них проходят отработанные газы. Для нормального течения химической реакции на ячейки напыляется платина. Поэтому этот элемент выхлопной системы имеет высокую себестоимость. Поломка катализатора и его замена обычно влетает в копеечку.

На входе и выходе в катализаторы установлены датчики кислорода, так называемые лямбда зонды (в просторечии — лямбды). На основе их показателей, формируется состав топливной смеси.

После введения экологических норм Евро 4 и 5 многими автопроизводителями был добавлен второй катализатор. Причем на каждой «ветви» выхлопной системы установлена своя пара каталитических нейтрализаторов.

Если у вас V образный блок цилиндров — дорогостоящих блоков будет уже четыре.

Неисправный катализатор мало того, что нарушает чистоту выхлопа (возможные проблемы при прохождении ТО), так вы еще столкнетесь с падением мощности двигателя и перерасходом топлива.

Поломка катализатора — причины и последствия

Что касается проблем, с которыми приходится сталкиваться автовладельцам, они следующие:

  1. Забит катализатор. Причина сводится к низкому качеству топлива и наличию в бензине разнообразных присадок. Все примеси оседают на раскаленных стенках сотовой структуры, сплавляются в коксообразное вещество, и со временем снижают проходимость глушителя до нуля. Двигатель «задыхается», мощность резко падает. Лямбда выдают неправильные данные, и в цилиндры поступает больше топлива. Модуль не подлежит восстановлению: если у вас забился катализатор, придется ставить новый или вовсе удалять его.
    Это может быть чревато сложностями при прохождении техосмотра, особенно при непрофессионально проведенных работах.
  2. Прогорел катализатор. Причина опять же в топливе, точнее — в топливной системе. При нарушении режима работы двигателя, часть несгоревшего бензина попадает в выхлопную систему. В старых моделях это приводило к взрывам внутри глушителя, вплоть до его разрушения. Катализатор впитывает выброшенный бензин, и он догорает внутри сотовых ячеек. Такую температуру не выдерживает даже керамика. В структуре возникают пустоты, которые нарушают режим работы.
  3. Засорился катализатор. Симптомы такие же, как при забитых ячейках. Только причина в другом. Мелкие частицы (возникающие, в том числе при прогорании ячеек) забивают сквозные соты, и препятствуют прохождению выхлопных газов.

При подозрении на неправильную работу системы выхлопа, требуется проверка катализатора. Не торопитесь делать замену дорогостоящей детали. Рекомендуем пройти диагностику в сервисе GSavto. Мы сможем определить по какой причине вышел из строя катализатор и можно ли его восстановить. Наш подход к работе позволяет экономить деньги клиента. Поэтому, если у Вашего автомобиля прогорел, засорился или забит катализатор — приезжайте в автосервис GSAvto по адресу: г. Москва, ул. Кубинка, 3/10с3, (ЗАО, районы Кунцево и Можайский, м. Молодежная, м. Кунцевская) и наши специалисты  произведут диагностику, выявят и оперативно устранят неисправность катализатора Вашего авто по доступным ценам!

Южный федеральный университет | Пресс-центр: Ученые ЮФУ предложили новый тип катализаторов для управления продуктами химической реакции


Международная группа ученых из Южного федерального университета и Католического университета Левена (Бельгия) совместно с коллегами из Гентского университета (Бельгия) и Национального института химии Словении предложили революционную концепцию управления продуктами химической реакции с помощью нового катализатора на основе палладия, что открывает возможность удешевить процесс производства важных структурных элементов органического синтеза – биарилов.

Современная химическая промышленность требует для своих процессов комплексных органических соединений, производство которых является дорогим, поскольку основано на традиционных реакциях кросс-сочетания (важнейшем методе создания углеродных связей), и приводит к образованию большого количество отходов. Альтернативный и многообещающий подход – переход к реакциям, где побочным продуктом выступает вода.

«Идея нашего исследования заключается в использовании особого типа катализатора, в котором активный компонент, палладий, находится в виде изолированных моноатомных центров, заключенных внутри нанопористых кристаллических материалов – цеолитов. Получается, что реакция протекает внутри пор, определенных формы и размера, и потенциальные продукты реакции вынуждены «подстраиваться» под эти параметры. Идея, казалось бы, проста, но прежде никому не удавалось реализовать её», – рассказал один из авторов исследования, заведующий Международной лабораторией нанодиагностики Южного федерального университета, Арам Бугаев.

На примере реакции связывания толуола, ученые выяснили, что распределение продуктов существенным образом изменяется при внедрении активных центров палладия в цеолиты с различным размером и формой пор. Точная структура активных центров палладия была установлена на основе синхротронных измерений спектров рентгеновского поглощения и их анализа авторскими методами, основанными на алгоритмах машинного обучения.

«Это отличный пример того, как передовые методы химического синтеза в сочетании с диагностикой на установках класса Мегасайенс и современными суперкомпьютерными технологиями позволяют достигнуть прорывных результатов мирового уровня. Наше исследование посвящено не просто новому гетерогенному катализатору, оно предлагает революционную концепцию для управления продуктами реакции для практического применения в промышленности», – прокомментировал результаты исследования директор Международного исследовательского института интеллектуальных материалов ЮФУ, руководитель Российско-Бельгийского проекта РНФ 20-43-01015, профессор Александр Солдатов.

Новый материал, катализатор, позволяет с высокой избирательностью производить важные структурные элементы органического синтеза – биарилы, широко используемые в современной тонкой химической и фармацевтической промышленности. Растущий спрос на биарилы в полимерной промышленности обусловлен их большей стабильностью и безопасностью для человека и окружающей среды. Внедрение предложенного материала в производство биарилов позволит существенно удешевить этот процесс и расширить область их применения.

Исследование выполнено в рамках совместного Российско-Бельгийского проекта и было опубликовано в журнале Nature Catalysis.

Что внутри каталитического нейтрализатора? | ConverterGuys.com — основные покупатели

Каталитический нейтрализатор использует набор катализаторов для преобразования некоторых опасных газов, производимых вашим автомобилем, в безопасные вещества. Есть три основных металла, которые используются внутри преобразователей, а также других материалов.

  1. Платина — Платина — драгоценный металл серебристо-белого цвета. Впервые он был обнаружен испанцами в Южной Америке в 16 веке и используется в ювелирных изделиях, электрических контактах, лабораторном оборудовании и промышленных катализаторах.Он также оказался одним из лучших металлов по общей производительности в качестве каталитического нейтрализатора. Платина также может использоваться в качестве металла, который помогает нейтрализовать выхлопные газы и загрязнения, исходящие от двигателя автомобиля, и до того, как дело дойдет до выхлопных газов, чтобы уловить вредные частицы, и через различные ионы сведет на нет негативное воздействие на окружающую среду.
  2. Палладий  . Как правило, более дорогой в использовании, чем платина, поэтому он, как правило, является более дорогим предметом роскоши для каталитических нейтрализаторов.
  3. Родий  – Используется в качестве восстановительного компонента для удаления паров, а затем в сочетании с палладием для устранения большего количества токсинов до того, как они попадут в атмосферу.
  4. Керамическая или металлическая фольга  – это то, что вы видите и на самом деле находится под драгоценными металлами. Сотовый рисунок, который вы видите по всему каталитическому нейтрализатору. Он предназначен для того, чтобы иметь все эти отверстия и пространство на поверхности, чтобы иметь достаточно отверстий для захвата вредных токсинов.
  5. Металлический щит  . Как правило, они сделаны из стали снаружи, но часто могут быть изготовлены из магнитной нержавеющей стали.

Когда вы хотите продать каталитический нейтрализатор на металлолом, хорошо знать год, марку и модель, но также и его происхождение. Если каталитический нейтрализатор, который у вас был, был заменен, и вы хотите утилизировать оригинал из автомобиля, вы можете ожидать более высокую цену за лом. Если у вас есть каталитический нейтрализатор вторичного рынка (установленный после сборки автомобиля на заводе), вы можете рассчитывать на более низкую цену за металлолом.

ПРИМЕЧАНИЕ. Чтобы идентифицировать каталитический нейтрализатор вторичного рынка, следует обратить внимание на блестящий серебряный экран, обернутый вокруг каталитического нейтрализатора. Иногда на щите будет стрелка, которая указывает механику, устанавливающему его, в каком направлении проходит поток воздуха через выхлопную систему.

Как узнать реальную цену каталитического нейтрализатора

Один ответ… невозможен, причина в том, что если у вас нет более сотни каталитических нейтрализаторов одного и того же автомобиля, содержащих одинаковое количество материала и способных провести анализ этих катализаторов через доверенного процессора, в противном случае это будет очень трудно узнать количество драгоценных металлов внутри.Вот почему существуют свалки и скупщики каталитических нейтрализаторов, чтобы купить этих кошек вам и, надеюсь, по справедливой рыночной цене.

Стоимость каталитических нейтрализаторов за штуку поступает из разных источников, и покупатели делают большие анализы одного и того же типа кошек, зная, каково будет извлечение драгоценных металлов изнутри, а затем могут использовать формулу, основанную на ценообразование на спотовом рынке на рынках платины, палладия и родия для создания цены.

ЦЕНА НА ПЛАТИНУ В ДОЛЛАРАХ США – ИСТОРИЧЕСКИЕ ЦЕНЫ

794,50 790,50
ДАТА ЦЕНА ЗАКРЫТИЯ ОТКРЫТ ДНЕВНОЙ МАКСИМАЛЬНЫЙ ДНЕВНОЙ МИНИМАЛЬНЫЙ
34.18/2012.50 795,50 786,00
12/17/2018 795,00 787.00 798.00 783.00
12/16/2018 789,00 786,00 789,50 786.00
12/14/2018 786.00 796.50 797.50 797.50 782.50 70043
13/13/2018 796.50 703.00 808.00
12/12/2018 803,00 786,00 806,50 785,00
12/11/2018 785,50 784,00 790,50 779,50
12/10/2018 784,50 794,00 795,00 778,50
12/09/2018 794,50 794,00 794,50 794,00
12/07/2018 794 . 00 789,00 795,50 784,50

Каталитические нейтрализаторы (18 декабря 2018 г., 11:27)

Текущая цена металла/материала

Маленький иностранный кот $70-85/шт.

Средний иностранный кот $90–110/шт.

Большой иностранный кот $110–$215/шт.

Иностранные модели Pre-Cat 28–41 долл. США/шт.

Домашняя кошка $43–$55/шт.

Домашняя кошка 21–28 долларов США за штуку

Малый кот GM $75-$88/шт.

Большая кошка GM $82–$102/шт.

Обычная кошка с хлебом $78–89/шт.

Маленький Chrysler Cat 52–65 долларов США за штуку

Большой Chrysler Cat 70–87 долларов США за штуку

Ford Cat $61-74/шт.

Ford Pre-Cat от 20 до 26 долларов США за штуку

Кошка из бисера $20-$26/шт.

Дизель Cat 5 долларов.00-250$/каждый

Маленькая проволока $11–$14/шт.

Большой проволочный кот $34–$45/шт.

Wire Pre-Cat $7–12/шт.

ДЖИП $70

КАМРИ $54

Химия | Бесплатный полнотекстовый | Каталитические нейтрализаторы выхлопных газов транспортных средств: основные аспекты и обзор технологий для новичков в этой области

1. Введение

Использование ископаемого топлива в транспортном секторе увеличило выбросы парниковых газов (ПГ) за последние десятилетия [1,2].Ископаемое транспортное топливо, такое как выхлопные газы бензина или дизельного топлива, состоящие из диоксида углерода (CO 2 ), метана (CH 4 ), закиси азота (N 2 O), моноксида углерода (CO) и гидрофторуглеродов (ГФУ). [3]. Действительно, выбросы ПГ от транспортного сектора составляют 28% от общих выбросов США [1]. Этот процент ниже (19,4%) для Европейского Союза, но все еще важен [4]. Сокращение этих выбросов является большой проблемой для разрыва так называемого цикла изменения климата [5].Были предложены некоторые стратегии для решения проблемы выбросов в транспортном секторе. Предпочтительными действиями являются увеличение доли возобновляемой энергии и переход к водороду в качестве вектора энергии [6]. Фактически, питание наших транспортных средств с помощью топливных элементов или водородных двигателей внутреннего сгорания уже технически осуществимо [7], но преодоление общей стоимости, связанной с этими двумя технологиями, по-прежнему является проблемой на пути к низкоуглеродному транспортному сектору [7]. В этой строке необходимо изучить другие варианты.Как показано в недавнем обзоре [8], достижения в области технологий двигателей предъявляют дополнительные требования к катализаторам контроля выбросов. В этом смысле широко распространено использование каталитических нейтрализаторов для уменьшения выхлопных газов автомобилей и преобразования их в безвредные соединения [9]. Среди каталитических нейтрализаторов трехкомпонентные каталитические (TWC) нейтрализаторы являются самой современной технологией с 1970 года [10]. TWC-нейтрализаторы — это инструмент, используемый для снижения выбросов загрязняющих газов, которые присутствуют в выхлопных газах, выбрасываемых из внутреннего двигатель внутреннего сгорания автомобиля [11]. TWC предпочтительнее двухкомпонентного каталитического нейтрализатора в автомобилях, потому что он может уменьшить выбросы газов N 2 O, а также выбросы CO и несгоревших углеводородов. Двухкомпонентные каталитические нейтрализаторы смогут уменьшить выбросы газообразного CO и несгоревших углеводородов только благодаря используемым катализаторам и протекающим реакциям [11]. Используя концепцию гетерогенного катализа и скорости реакции, используется сотовая керамическая структура (обычно покрытая Al 2 O 3 ), которая действует как носитель катализатора.Основная причина заключается в том, что он обеспечивает наилучший контакт между потоком выхлопных газов и поверхностью катализатора [12]. Сотовая керамическая структура представляет собой носитель катализатора, который обеспечивает большую площадь поверхности, чтобы окислительно-восстановительные реакции происходили с более высокой скоростью и эффективностью. Большая площадь поверхности, наряду с температурой и давлением, является одним из основных факторов, обеспечивающих более высокую скорость реакции [13]. Затем структуру покрывают раствором, содержащим различные нитраты благородных металлов, такие как нитрат палладия, нитрат родия и нитрат платины [14].Сотовая структура облегчает поток газа через конвертер и контролирует любые перепады давления. с воспитательной точки зрения по-прежнему отсутствует. Следовательно, эта работа является полезным начальным ресурсом для новичков в этой области, чтобы познакомить их прямым и ясным образом с основными концепциями и характеристиками технологии TWC. Таким образом, цель этой статьи состоит в том, чтобы предложить обзор основных фундаментальных принципов работы TWC с образовательной точки зрения.В связи с этим работа организована следующим образом. Во-первых, объясняются принципы работы преобразователей TWC. После этого рассматриваются наиболее распространенные конструкции, используемые для устройств, а также типичные условия работы TWC. Затем приводятся скорости реакции, и, наконец, основное внимание уделяется уменьшению загрязняющих газов.

2.

Принципы работы трехкомпонентных каталитических нейтрализаторов Двигатели внутреннего сгорания используют такт выпуска для удаления отработавших газов через выхлопную систему, где вредные выбросы затем проходят через устройство, похожее на глушитель, которое является каталитическим нейтрализатором [ 12,21].Компоненты отработавших газов состоят из несгоревших углеводородов, NO и CO [21]. Как упоминалось выше, основной целью каталитического нейтрализатора является снижение первоначальных вредных выбросов до наиболее приемлемого уровня посредством химических реакций, контролируемых катализатором. Поэтому необходимо уделить самое пристальное внимание конструкции двигателя, прежде чем выпускать газ в воздух [12]. Большинство автомобильных каталитических нейтрализаторов имеют конструкцию монолитной конструкции, на которую нанесено алюмооксидное покрытие.Монолитная структура называется ядром каталитического нейтрализатора, где ядро ​​обычно представляет собой керамический монолит с сотовой конфигурацией. Цель сотовой структуры состоит в том, чтобы позволить гетерогенному катализу происходить на поверхности сотовой структуры. Металлический монолит изготавливается из FeCrAl, обладающего высокой термостойкостью. Покрытие также может состоять из оксида алюминия, диоксида кремния, диоксида титана или смеси оксида кремния и оксида алюминия [22]. Каталитические нейтрализаторы используют металлические катализаторы для ускорения желаемых реакций при более низких температурах [14].Обычно используемыми металлическими катализаторами могут быть неблагородные металлы (например, хром) и благородные металлы, такие как платина, палладий и родий [14]. Эти катализаторы можно использовать для окислительно-восстановительных реакций; восстановление N 2 O и окисление несгоревших углеводородов и CO. Если используются металлы платины, палладия и родия, они могут быть частью решения для металлов платиновой группы (раствор PGM), которое также используется для покрыть сотовую структуру. Это позволит осуществлять гетерогенный катализ на поверхности активной зоны, что позволит производить менее токсичные газы (CO 2 , азот и водяной пар) [23]. Еще одним компонентом каталитического нейтрализатора является его металлический корпус, который окружает ядро ​​каталитического нейтрализатора. Этот металлический кожух направляет поток выхлопных газов через слой катализатора. Металлический корпус обычно изготавливается из нержавеющей стали, но поскольку используются низкотемпературные катализаторы, для конструкции каталитического нейтрализатора нержавеющая сталь может не понадобиться [24]. Схема конвертера TWC показана на рис. 1. Начальным этапом гетерогенного катализа является адсорбция реагентов, где адсорбция относится к связыванию молекул с поверхностью [12].Адсорбция будет происходить из-за высокой реакционной способности атомов/ионов на поверхности твердого тела, облегчая сотовый поток газа через конвертер и контролируя перепад давления. Поскольку в состав выхлопных газов также входят газообразный кислород и загрязняющие газы (CO, N 2 O и несгоревшие углеводороды), атомы кислорода становятся доступными для реакции с другими адсорбированными загрязняющими газами. В случае СО атом кислорода реагирует с СО с образованием СО 2 , и, таким образом, на заключительном этапе гетерогенного катализа СО 2 десорбируется с поверхности металла и высвобождается в виде продукта из каталитического нейтрализатора.Эта концепция идентична как для N 2 O, так и для несгоревших углеводородов. Вкратце, в конвертере TWC одновременные окислительно-восстановительные реакции состоят из трехсторонней системы, которая регулирует выбросы за счет окисления несгоревших углеводородов и CO и восстановления. NO X [27] (в отличие от двухкомпонентных каталитических нейтрализаторов, где происходят только 2 реакции окисления, поэтому N 2 O не восстанавливаются), поэтому трехкомпонентный каталитический нейтрализатор будет выполнять следующие функции:
(1)

Окисление несгоревших углеводородов, при котором в выхлопных газах присутствует газообразный кислород, происходит разрыв связей и атом кислорода реагирует с несгоревшими углеводородами с образованием CO 2 и водяного пара в качестве конечных продуктов. Примером может служить окисление бензола (уравнение (1)):

2C6H6(г)+15O2(г)→12CO2(г)+2h3O(ж)

(1)

В этой конкретной реакции следует использовать палладий или платину. Несмотря на то, что палладий и платина имеют схожие химические свойства [28], палладий предпочтительнее платины из-за снижения эффективности конвертера, а это означает, что платина дезактивируется быстрее, чем палладий, поэтому эффективность конвертера будет снижаться очень быстро [29]. .
(2)

Окисление СО с образованием СО 2 с использованием катализаторов нитрата платины или палладия. Газообразный кислород, присутствующий в выхлопных газах, адсорбируется на поверхности сотовой керамики, поэтому связь кислорода ослабевает, и поэтому атом кислорода реагирует с CO с образованием CO 2 (уравнение (2)):

В качестве катализатора этой реакции можно использовать либо платину, либо палладий, поскольку они оба имеют очень похожие физические и химические свойства.

(3)

Восстановление N 2 O с получением стабильного газообразного азота и кислорода (уравнение (3)). Поскольку это реакция восстановления, вместо нее используется родий. Поскольку это редкий тип благородного металла, родий обычно сплавляют с платиной или палладием.

2NOX(г)→XO2(г)+N2(г)

(3)

Металлический родий используется для этой реакции восстановления, потому что он является окислителем (веществом, которое теряет электроны) по сравнению с другими восстановителями, палладием и платиной.Для этих окислительно-восстановительных реакций количество газообразного кислорода, присутствующего в выхлопных газах, является критическим параметром. Если в выхлопных газах присутствовала более высокая концентрация газообразного кислорода, чем требуется, система определяется как обедненная, поэтому с большей вероятностью произойдет окисление несгоревших углеводородов и CO, поскольку в автомобиле меньше топлива. Однако, если в выхлопных газах присутствует более низкая концентрация газообразного кислорода, система определяется как богатая, поэтому более вероятно снижение N 2 O, поскольку концентрация топлива выше необходимой. Таким образом, эффективность каталитических нейтрализаторов не всегда составляет 100 %. измеряется с помощью системы контура управления с обратной связью, где требуется точное измерение расхода топлива, а концентрация кислорода, выходящего из каталитического нейтрализатора, измеряется с помощью специального датчика [27].

3. Структура трехкомпонентных каталитических нейтрализаторов

Для изготовления каталитического нейтрализатора необходимо учитывать следующие компоненты:

(1)

Катализатор (подложка).

Обычно сердцевина каталитического нейтрализатора представляет собой керамический монолит с открытым каналом или металлическую сотовую подложку, обеспечивающую место для катализатора [30]. Наиболее часто используемая структура, сотовая керамика, спроектирована так, чтобы максимально увеличить площадь поверхности (рис. 2) [31]. Большая площадь поверхности приведет к более высокой скорости реакции [32]. Кордиерит (2MgO-2Al 2 O 3 -5SiO 2 ) является наиболее часто используемым типом монолита, поскольку он имеет большую площадь поверхности, большую открытую фронтальную площадь, низкую теплоемкость и хорошую механическую прочность [30, 33]. На рис. 2 показано, как катализатор размещается на канале монолита.
(2)

Washcoat

На поверхность сотовой керамической структуры наносится слой катализаторов на носителе. Тонкое покрытие суспензии на влажной основе наносится непосредственно на высокопористый материал, который содержит оксид алюминия, а также различные оксиды металлов или цеолиты [36]. Сотовую керамическую структуру обычно покрывают γ-Al 2 O 3 из-за его высокой устойчивости к более высоким температурам [14], который содержит около 0% каталитических материалов.1–0,15%, 20% оксида церия и стабилизаторы, такие как оксид бария. Редкоземельные и щелочные ионы могут улучшить стабилизацию [14]. Оксид церия смешивают с материалами катализатора, так как он используется для улучшения термической стабильности оксида алюминия и может накапливать и высвобождать O 2 соответственно в бедных и богатых условиях [37]. Это тонкое покрытие суспензии на влажной основе затем высушивают и прокаливают, то есть нагревают твердые вещества до высокой температуры для удаления летучих веществ. Были проведены исследования по непосредственному нанесению металлических катализаторов на поверхность сотовой керамики без участие сушки и прокаливания.Согласно [38], этот метод включает использование электролиза (техника гальванического покрытия), при котором на подложку FeCrAl гальваническим способом наносится слой γ-Al 2 O 3 на катализаторе из оксида никеля (NiO); сотовая керамика погружается в раствор, и ионы оксида алюминия переносятся непосредственно на поверхность сот. Схематическая диаграмма, показывающая установку эксперимента, показана на рисунке 3. В результате [38] пришел к выводу, что выбросы CO были ниже 7 частей на миллион при использовании каталитического нейтрализатора в этом эксперименте.Материалы Washcoat выбираются для формирования шероховатой, неровной поверхности, которая увеличивает площадь поверхности по сравнению с гладкой поверхностью подложки. Это покрытие защитит спекание каталитических металлических частиц даже при высоких температурах, которые могут достигать 1000 градусов Цельсия [39].
(3)

Раствор катализатора

Благородные металлы являются наиболее часто используемыми гетерогенными катализаторами, поскольку их можно сделать более термически устойчивыми к снижению низкотемпературной активности.Другая превосходная характеристика заключается в том, что они обеспечивают эквивалентную каталитическую активацию с меньшими объемами, чем неблагородные металлы. Поэтому для покрытия поверхности сотовой керамики используют небольшое количество благородных металлов в виде раствора, например нитраты палладия, платины и родия [14]. Этот тип гетерогенного каталитического раствора, называемый раствором МПГ, представляет собой раствор металлов платиновой группы, обладающих высокой устойчивостью к химическим воздействиям, а также очень высокой термостойкостью и коррозионной стойкостью [40], поэтому считается наиболее подходящим каталитическим раствором в каталитический нейтрализатор [41].Раствор PGM содержит платину, палладий и родий, где его химические и физические свойства показаны в таблице 1, и нанесен на сотовую керамическую структуру, поддерживаемую слоем нанесенных катализаторов из термостойких металлов [41]. Количество платины , палладия и родия, используемых в автомобильных катализаторах, зависит от типа автомобиля, производителя, страны, года выпуска и дополнительных факторов [40]. В преобразователях TWC соотношение Pt/Rh составляет 5 к 1, а отношение Pd/Rh составляет 7 к 1 [40]. По мере роста спроса на преобразователи TWC растет и спрос на МПГ [40].Около 15–20% мирового спроса на платину приходится на переработку использованных каталитических нейтрализаторов, однако требуемого количества платины недостаточно для удовлетворения растущего мирового спроса, отсюда сокращение запасов платины и рост цен на платину. Поэтому высокое значение МПГ стимулировало извлечение МПГ из отработанных каталитических нейтрализаторов [40], и это широко практикуется. Один из распространенных методов извлечения МПГ показан на Рисунке 4. Извлечение МПГ очень важно, поскольку оно обеспечивает дополнительный источник добычи этих металлов, тем самым защищая окружающую среду, ограничивая количество отходов, экономя эксплуатацию природных ресурсов, ограничивая потребление электроэнергии. потребление и уменьшение выбросов загрязняющих веществ [40].
(4)

Металлический кожух

Из-за механических колебаний внутри вагона и термических нагрузок металлический кожух просто необходим [43]. Кроме того, для направления потока выхлопных газов используется металлический кожух, поскольку поток газа является скалярной величиной (имеет только величину, но не направление). Высокая тепловая нагрузка может легко изменить форму подложки, поэтому для удержания керамики вместе требуется металлический корпус. При высоких термических напряжениях это может привести к остаточным пластическим деформациям [43].Металлический корпус может быть изготовлен в процессе консервирования. Желателен металлический корпус с тонкими стенками [44], так как это может обеспечить лучшую передачу тепла в окружающую среду, чтобы предотвратить нагревание каталитического нейтрализатора до 1000 ° C. Однако рассматривается вопрос долговечности и эффективности, так как высокие температуры могут привести к деформации каталитического нейтрализатора [45, 46]. В другой конструкции рассматривается вариант использования опорного мата, где он размещается между сотовыми керамический и стальной кожух, выступающий в качестве теплоизоляции.Схематическая диаграмма показана на рис. 5. Назначение опорного мата состоит в том, чтобы действовать как механическая опора монолита, обеспечивать теплоизоляцию и минимизировать возможность деформации оболочки [45]. Корпуса могут быть изготовлены из различных марок нержавеющей стали и являются неотъемлемой частью выхлопной системы. Поэтому разработчик должен учитывать различия в тепловом расширении и пределе текучести различных материалов [45]. Подложка и стальная оболочка каталитического нейтрализатора имеют разные коэффициенты теплового расширения, поэтому между обеими секциями имеется зазор.Зазор расширяется и сужается по мере изменения температуры преобразователя во время его использования [45]. Расширение зазора можно свести к минимуму, отрегулировав материал оболочки из нержавеющей стали, где предлагается использовать оболочки из ферритной стали (SS409), тепловое расширение которой примерно на 50% меньше, чем у аустенитной (SS310) [45,47].

5. Скорость реакции

Скорость реакции определяется как изменение концентрации реагентов и продуктов за определенный промежуток времени, или, проще говоря, скорость химической реакции [12].Реагенты, которые в случае каталитического нейтрализатора представляют собой выхлопные газы, выбрасываемые непосредственно из двигателя внутреннего сгорания, проходят внутрь каталитического нейтрализатора, где в результате этих реакций образуются продукты, из которых образуются нетоксичные газы. Чтобы определить, как каждая реакция происходит, и условия, необходимые для оптимизации реакции, необходимо знать факторы, влияющие на скорость реакции. Ключевыми факторами, влияющими на скорость реакции, будут температура реакции, давление, концентрация реагентов, площадь поверхности и катализаторы [12].

Если увеличить температуру реакции, кинетическая энергия молекул (энергия движения) увеличится. Увеличение кинетической энергии означает, что молекулы будут получать больше энергии для движения, поскольку кинетическая энергия — это энергия объекта, которую он имеет из-за своего движения. Это позволило бы молекулам двигаться чаще и сталкиваться друг с другом на более высоких скоростях, поэтому скорость реакции увеличилась бы. Таким образом, высокая температура более благоприятна для химической реакции, если ее необходимо ускорить.

Когда температура выхлопных газов составляет от 450 К до 500 К, эффективность преобразования NO составляет менее 10%, а концентрация генерируемого N 2 O составляет менее 0,01% [61]. Это связано с тем, что при более низкой температуре в этих температурных условиях активность катализатора внутри пористой среды слишком низкая, поэтому реакция протекает медленно, что делает реакцию протекающей медленно. Однако при температуре 600 К эффективность преобразования NOx достигает 68%, что свидетельствует о том, что при повышении температуры активность катализатора, т.е.е., увеличивается кинетическая энергия катализатора. Высокая температура благоприятна. Для общей газовой реакции, если давление увеличивается, это сближает частицы газа, и поэтому в данном объеме больше молекул газа; допускает более частые столкновения. Поскольку скорость реакции зависит от количества столкновений, скорость реакции будет увеличиваться. Следовательно, продукты реакции образуются за гораздо более короткое время. Вероятность столкновения больше.Влияние давления на каталитическую активность исследуют путем изменения давления и наблюдения за превращением метана и СО 2 . Повышение давления с 1 до 2 и до 4 бар приводит к увеличению конверсии метана, CO и HCHO, а также к увеличению времени пребывания. Это имеет смысл, поскольку время пребывания — это время, необходимое для обработки одного (реакторного) объема сырья при определенных условиях питания. Следовательно, если давление увеличивается, концентрация газа в заданном объеме увеличивается, что увеличивает время пребывания [62].Что касается площади поверхности, то по мере ее увеличения «больше молекул подвергается воздействию» окружающей среды, поэтому столкновения между молекулами внутри каталитического нейтрализатора будут происходить чаще, поэтому больше продуктов будет производиться с более высокой скоростью, а это означает, что скорость реакции будет увеличиваться. [62].
