Замена вакуумного усилителя ваз 2106

Замена ВУТ на ваз 2106

Всем привет! Мы, как всегда и без лишней «воды», расскажем Вам, как легко, быстро и, главное, правильно заменить вакуумный усилитель тормазов на Вашей шестёрке!

При неисправности вакуумного усилителя тормозов (ВУТ) (педаль стала туго нажиматься примерно как на ваз 2101, ВУТ стал травить воздух, движок начал троить…), требуется его замена, т.к. ремонту он, как правило, не подлежит.

Нам понадобится набор ключей (8, 13). Откручивать болты крепления с салона удобней накидным ключом.

Так же желательно после замены прокачать тормоза. Как это сделать читайте тут.

Для начала грушей или шприцем выкачиваем тормозную жидкость с расширительного бочка, ну или же просто сливаем её.

После отсоединяем тормозные трубки и шланги от главного тормозного цилиндра (ГТЦ)

Убираем всё, что может мешать снятию. ГТЦ крепится к ВУТу двумя болтами.

Откручиваем и снимаем ГТЦ.

Чтоб  не завоздушить систему аккуратно отогните жесткие трубки. Тормозная жидкость не будет из них выливается (если не нажимать на тормоз).

Осматриваем его, если есть протечка тормозухи в ВУТ, то ГТЦ необходимо заменить, иначе тормазуха разъесть мембрану нового ВУТа и его можно будет выкинуть.

Отрываем шумоизоляцию из-под педалей, чтоб добраться до крепления ВУТа

Там мы видим 4 болта. Их удобней всего откручивать накидной трещоткой.

Так же откручиваем крепление к педали тормоза

Процесс установки идет в обратном порядке.

Не забывайте обратно прикрутить ВУТ к педали тормоза.

Совет: После установки ВУТ и ГТЦ Все тормозные шланги неплотно наживите на свои места

и начинайте вливать тормозуху в бочек до тех пор пока она не польётся из-под соединений.

Вот и всё.

Лёгкого вам ремонта и удачи на дорогах!

Похожие записи

Почему шипит вакуумный усилитель тормозов Ваз 2110 – что делать как устранить проблему


Неисправности вакуумного усилителя тормозов Ваз 2110

Устройства от разных производителей могут различаться по характеристикам и качеству, также может варьироваться и цена вакуумного усилителя ВАЗ 2110. Поскольку функционирование его механизма отражается на работе других деталей и узлов, и прежде всего двигателя автомобиля, стоит не экономить и внимательно следить за его исправностью.

Если из-под капота раздается шипение, в салоне ощущается горелый запах масла, а тормоз срабатывает, как у заглушенной машины, лишь после многократных качков ногой тормозной педали, то стоит немедленно обратиться в автосервис для проведения диагностики и в случае необходимости замены этого устройства.

Таблица неисправностей вакуумного усилителя тормозов десятки и методы их устранения

ПризнакиДиагностикаЗаключениеМетод устранения
Шипение при торможенииДвигатель работает, нажимаем на педаль тормоза и одновременно фиксируем шипящий звук в районе педалиНарушена целостность диафрагмыЗамена диафрагмы, всего ВУТ
Шипение при работающем двигателеДвигатель работает, в подкапотном пространстве прослушивается шипение. Двигатель работает нестабильно, при нажатии на педаль тормоза обороты незначительно кратковременно повышаютсяНарушена целостность патрубка, соединяющего ВУТ и впускной коллекторПоиск подсоса воздуха, устранение, замена патрубка
Мягкая «ватная» педаль тормозаПри нажатии на педаль она стабильно, безостановочно «уходит» до пола. При торможении нет ощущения стабильного сопротивления усилию нажатияРазгерметизация гидравлической системы, попадание воздухаПоиск подтёков, проверка уровня жидкости, прокачка тормозов.
Автомобиль не «дотормаживает»При нажатии на педаль торможение запаздывает, хода педали не хватает для блокировки колёсБольшой свободный ход штокаОтрегулировать холостой ход

Общее устройство тормозной системы ВАЗ 2110

В первую очередь нужно снять в моторном отсеке обивку и накладку лобового стекла. Трубки, соединяющиеся с главным тормозным цилиндром, убирать не стоит, для того чтобы воздух не попадал в саму гидросистему. Затем стоит открутить тормозной цилиндр от усилителя ключом на 17. Снимаем его и тихонько наклоняем вперед, чтобы тормозные трубки не изгибались. Нужно не забыть отсоединить шланг от штуцера усилителя.

Для снятия усилителя вместе с педалью тормоза следует открутить четыре болта на 13 и вытащить его, предварительно отключив провод стоп сигнала. Чтобы отсоединить педаль и ВУТ вместе, для начала надо вытащить палец, который их соединяет, и открутить две гайки, которые вы найдете в креплении к кронштейну.

Принцип работы

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Как проверить вакуумный усилитель тормозов Ваз 2110

Проверить вакуумный усилитель тормозов “десятки” на предмет исправности работы можно и самостоятельно. Для этого нужно при выключенном двигателе многократно нажать на тормозную педаль. Этим способом проверяется равномерность давления в полостях. Все нормально Далее при удерживании ноги на тормозной педали запускается двигатель. В случае, если педаль при этом подается вперед одновременно с ногой, то усилитель работоспособен. В противном случае необходимо удостовериться, что неисправность заключается именно в нем, а не в проблеме с фланцем наконечника или его креплением.


Вакуумный усилитель тормозов Ваз 2110

Еще неслаженное функционирование педали возможно из-за неисправного присоединения штуцера на выпускной трубе двигателя к шлангу. Это все также оказывает вредной воздействие на работоспособность тормозной системы и ее эффективность. тогда, когда корпус клапана не заедает.

Если неисправен вакуумный усилитель ВАЗ 2110: признаки

Выход из строя узла приводит к ухудшению работоспособности тормозной системы и требует замены комплектующих. Существует несколько неисправностей усилителя тормозов:

  1. Нарушение целостности штуцера, необходимого для подключения узла к впускному коллектору двигателя. Поломка возникает в результате механического воздействия на деталь. Признак неисправности – это шипение из подкапотного пространства. Силовая установка работает неустойчиво. Это обусловлено тем, что нарушена герметичность впускного коллектора.

  2. Разрыв мембраны. Неисправность возникает при естественном износе детали или попадании на нее тормозной жидкости. Водитель может определить поломку по некорректной работе тормозной системы. Педаль нажимается с большим усилием. Тормозной путь ВАЗ 2110 увеличивается.
  3. Нарушение работоспособности клапана. Если полость сообщается с атмосферой не вовремя, узел будет работать некорректно. Такая неисправность характеризуется неправильным реагированием системы на воздействие рычага управления.
  4. Порыв шланга. Трещина в трубопроводе приводит к недостаточному разрежению в полости. Водителю потребуется прилагать больше сил при нажатии на педаль.

Чтобы проверить работоспособность вакуумного усилителя тормозов ВАЗ 2110, глушат мотор и несколько раз прокачивают рычаг управления. Нажимают на педаль и запускают ДВС. При нарушении в работе узла педаль останется неподвижной, а если механизм исправен, рычаг управления сместится вниз. Это обусловлено возникновением разрежения в полости.

Когда нужно менять вакуумный усилитель тормозов

При выходе из строя усилителя тормозов, может появится шипение при нажатие на педаль тормоза, а так же обороты могут играть поднимаясь то вверх и то вниз опускаясь, кроме этого педаль тормоза станет нажиматься тяжело (Это равносильно тому, что автомобиль заглушен) в основном это и есть все симптомы, которые говорят о том, что вакуумный усилитель вышел из строя, не всегда бывает что они все вместе в автомобиле проявляются, но парочка из них когда вакуумник придёт в негодность, всё же будет проявляться (Основные скорее всего, а именно, тугая педаль тормоза и плавающие обороты).

Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!

Как снять вакуумный усилитель тормозов Ваз 2110

Снятие вакуумного усилителя и педального узла тормоза производим после снятия обивки моторного отсека, облицовки и накладки ветрового окна.

  1. Замена вакуумного усилителя тормозов на ВАЗ 2110. Причина замены – появилось шипение при нажатии на педаль тормоза от чего двигатель мог в любой момент заглохнуть, педаль тормоза стала тугой. Для замены вакуумного усилителя, необходимо разобрать заднюю стенку моторного отсека; снять резиновый уплотнитель (1), открутить обивку (2) и снять жабо (3).

  2. Отключить колодку от датчика уровня тормозной жидкости, отсоединить шланг от вакуумного усилителя, открутить две гайки главного тормозного цилиндра.
  3. После чего, аккуратно отводим главный тормозной цилиндр (не откручивая тормозные трубки) от вакуумного усилителя, на достаточное для извлечения вакуумного усилителя расстояние.

  4. В салоне автомобиля, под торпедо (под панелью приборов), откручиваем четыре гайки и снимаем провода с лягушки. Самое сложное в замене вакуумного усилителя, это открутить эти четыре гайки, очень неудобно они расположены.

  5. Извлекаем вакуумный усилитель вместе с педальным узлом.

  6. Снимаем стопорную пластину, выталкиваем палец крепления вакуумного толкателя.

  7. Откручиваем вакуумный усилитель от педального узла.

  8. Устанавливаем новый вакуумный усилитель, обратите внимание на правильность установка, педаль в низу, а штуцер шланга вверху. Далее собираем в обратном порядке.

Как снять вакуумный усилитель ВАЗ 2110: замена ВУТ

Для замены не требуется использовать смотровую яму или эстакаду. Автомобиль устанавливают на передачу, чтобы исключить самопроизвольное прокатывание. Перед началом работы подготавливаются необходимые инструменты. Для замены потребуются гаечные ключи, отвертки и новый хомут для установки на шланг.

Вакуумный усилитель тормозов ВАЗ 2110 необходимо демонтировать в следующей последовательности:

  1. Отключить из цепи питания аккумуляторную батарею. Замена вакуумного усилителя тормозов подразумевает отсоединение проводов электрооборудования. Чтобы избежать возникновения короткого замыкания, необходимо обесточить систему.
  2. Открутить крепежные элементы шумоизоляционной панели, расположенной на перегородке, разделяющей салон и моторный отсек.
  3. Демонтировать звукоизоляционную панель.
  4. Отключить штекер от выключателя стоп-сигналов. Демонтаж усилителя предусматривает изъятие кронштейна вместе с педалью управления в моторный отсек.
  5. Демонтировать расширитель. Отсоединять патрубки подключения нет необходимости. Достаточно отсоединить крепеж емкости и убрать ее в сторону.
  6. Отключить штекер электропроводки, подключенный к датчику.

  7. Открутить резьбовые элементы, фиксирующие главный тормозной цилиндр.
  8. Демонтировать деталь с посадочного места. После отсоединения тормозного цилиндра осматривают его пыльник на предмет повреждений и наличие подтеков тормозной жидкости. Если выявлена утечка, потребуется провести замену уплотнительных манжет.
  9. Снять хомут и отсоединить шланг, сообщающий штуцер с впускным коллектором двигателя.
  10. Открутить крепежи, фиксирующие кронштейн педального узла к корпусу автомобиля ВАЗ 2110.
  11. Изъять вакуумный усилитель тормозов вместе с кронштейном в моторный отсек.
  12. Отсоединить толкатель от педали. Для этого потребуется демонтировать палец.
  13. Открутить вакуумный усилитель тормозов от кронштейна.

После снятия узел осматривают, поврежденные детали заменяют новыми. При сильной степени износа может потребоваться полная замена усилителя. Сборка и установка на автомобиль осуществляется в обратной последовательности.

Рекомендуем к прочтению наши статьи:

  • Инструкция по замене топливного насоса на ВАЗ 2110;
  • Где находится и как поменять салонный фильтр на ВАЗ 2110.

Регулировка штока вакуумного усилителя тормозов Ваз 2110

Для регулировки штока вакуумного усилителя тормозов нам понадобится: пластина толщиной 3 мм

Перед началом работы необходимо: Отсоедините провод от клеммы “—” аккумуляторной батареи.

Проводите регулировку при неработающем двигателе.

  1. Свободный ход педали тормоза регулируется перемещением выключателя сигнала торможения и при правильной регулировке должен составлять 3–5 мм.
  2. При уменьшенном свободном ходе педали тормоза возможно подтормаживание колес, вызывающее перегрев тормозных механизмов, вследствие чего автомобиль плохо разгоняется.
  3. Увеличенный свободный ход педали не позволяет точно рассчитать тормозное усилие.

  4. Плавно нажимайте рукой на педаль тормоза до тех пор, пока не почувствуете сопротивление. В этом положении вставьте между буфером выключателя и кронштейном педали пластину толщиной 3 мм. Если пластина не входит между кронштейном и буфером либо между ними остается большой зазор (более 2 мм), отрегулируйте свободный ход педали тормоза.

  5. Удерживая педаль в нажатом положении, ослабьте затяжку двух гаек крепления выключателя сигнала торможения и, перемещая выключатель, добейтесь требуемого свободного хода педали. После регулировки кронштейн должен упираться в буфер выключателя (при отпущенной педали). Удерживая выключатель в этом положении, затяните гайки крепления. Если таким способом не удалось отрегулировать свободный ход педали, обязательно обратитесь к специалистам.

Регулировка вакуумного усилителя тормозов – что это значит?

Проверка трубопроводов и соединений Для предупреждения внезапного отказа тормозной системы ваз 2110, ваз 2111, ваз 2112 тщательно проверьте состояние всех трубопроводов и соединений, обращая внимание на следующее:металлические трубопроводы не должны иметь забоин, царапин, задиров, активных очагов коррозии и должны быть расположены вдали от острых кромок, которые могут их повредить;

тормозные шланги не должны иметь видимых невооруженным глазом трещин на наружной оболочке и следов перетирания;на них не должны попадать минеральные масла и смазки, растворяющие резину;сильным нажатием на педаль тормоза проверьте, не появятся ли на шлангах вздутия, свидетельствующие об их разрушении;

все скобы крепления трубопроводов должны быть целыми и хорошо закреплены;ослабление крепления или разрушение скоб приводит к вибрации трубопроводов, вызывающей их поломки;не допускается утечка жидкости из соединений главного цилиндра с бачком и трубопроводами, при необходимости замените втулки бачка и затяните гайки, не подвергая трубопроводы деформации.

При затягивании гаек трубопроводов пользуйтесь ключом 67.7812.9525. Обнаруженные неисправности устраните, заменяя поврежденные детали новыми. Гибкие шланги, независимо от их состояния, заменяйте новыми после 125 тыс. км пробега или после пяти лет эксплуатации автомобиля ваз 2110, ваз 2111, ваз 2112, чтобы предупредить внезапные разрывы вследствие старения.

Проверка работоспособности вакуумного усилителя ваз 2110, ваз 2111, ваз 2112 Нажмите 5-6 раз на педаль тормоза при неработающем двигателе, чтобы создать в полостях А и В (см. рис. 6-2) одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, убедитесь в отсутствии заедания корпуса клапана.

Удерживая педаль тормоза в нажатом положении, запустите двигатель. При исправном вакуумном усилителе ваз 2110, ваз 2111, ваз 2112, педаль тормоза после запуска двигателя должна «уйти вперед». Если педаль тормоза не «уходит вперед», проверьте крепление наконечника шланга, состояние и крепление фланца наконечника в усилителе, шланга к наконечнику и штуцеру впускной трубы двигателя, так как ослабление крепления или их повреждение резко снижает разрежение в полости А и эффективность работы усилителя. рис. 6-2.

Вакуумный усилитель:1 — корпус вакуумного усилителя; 2 — чашка корпуса усилителя; 3 — шток; 4 — регулировочный болт; 5 — уплотнитель штока; 6 — уплотнительное кольцо фланца главного цилиндр 7 — возвратная пружина диафрагмы; 8 — шпилька усилителя; 9 — фланец крепления наконечника; 10 — клапан; 11 — наконечник шланга;

12 — диафрагма; 13 — крышка корпуса усилителя; 14 — уплотнительный чехол; 15 — поршень; 16 — защитный чехол корпуса клапана; 17 — воздушный фильтр; 18 — толкатель; 19 — возвратная пружина толкателя; 20 — пружина клапана; 21 — клапан; 22 — втулка корпуса клапана; 23 — буфер штока; 24 — корпус клапана;

А — вакуумная камера; В -атмосферная камера; С, D — каналы Регулировка привода тормозов ваз 2110, ваз 2111, ваз 2112 Свободный ход педали тормоза при неработающем двигателе должен составлять 3-5 мм. Регулировку осуществляют перемещением выключателя 7 (рис. 6-11) стоп-сигнала при отпущенной гайке 6.

Выключатель установите так, чтобы его буфер упирался в упор педали, а свободный ход педали равнялся 3-5 мм. В этом положении выключателя затяните гайку 6. рис. 6-11. Привод тормозов: 1 — главный цилиндр; 2 — бачок; 3 — вакуумный усилитель; 4 — кронштейн педали тормоза;5 — буфер выключателя стоп-сигнала;

6 — гайка крепления стоп-сигнала;7 — выключатель стоп-сигнале; 8 — педаль тормоза ПРЕДУПРЕЖДЕНИЕСвободный ход педали тормоза регулируйте при неработающем двигателе автомобиля ваз 2110, ваз 2111, ваз 2112. Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение.

Если перемещением выключателем стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 4 относительно плоскости крепления фланца главного цилиндра (размер 1,25-0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока, а другим ключом, завертывая или отвертывая болт 4.

Регулировка стояночной тормозной системы ваз 2110, ваз 2111, ваз 2112 Если стояночная тормозная система не удерживает автомобиль ваз 2110 — 2112 на уклоне 25% при перемещении рычага на 2-8 зубца сектора, отрегулируйте систему в следующем порядке: ослабьте контргайку 7 (см. рис. 6-9) натяжного устройства и, завертывая регулировочную гайку 6.

натяните трос; проверьте полный ход рычага 2, который должен быть 2-4 зуба по сектору, затем затяните контргайку. Выполнив несколько торможений, убедитесь, что ход рычага не изменился, а колеса вращаются свободно, без прихватывания при полностью опущенном рычаге 2. рис. 6-9. Привод стояночной тормозной системы:

  • Что такое смазочные композиции для мотора Suprotec и мнения автолюбителей Что такое смазочные композиции для мотора Suprotec и мнения автолюбителей

Как работают присадки для двигателя марки

  • Как регистрировать замену силового агрегата автомобиля в этом году? Как регистрировать замену силового агрегата автомобиля в этом году?
    Порядок действий по бумажной волоките.
  • Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»? Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»?
    Для чего нужна регулировка клапанов на двигателе
  • Наладка клапанного механизма ЯМЗ 238 Наладка клапанного механизма ЯМЗ 238
    Точная регулировка клапанов на дизельных ЯМЗ 238:
  • Схема организации смены стеклоподъемника передней двери на «семерке» Схема организации смены стеклоподъемника передней двери на «семерке»
    Конструкция и процедура замены стеклоподъемника
  • Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона
    Рекомендации по замене радиатора салонной печки
  • Нормативы использования ГСМ в распоряжении Минтранса РФ Нормативы использования ГСМ в распоряжении Минтранса РФ
    Какие базовые нормы топлива предлагает Минтранс
  • Снимаем обивку моторного отсека, облицовку и накладки ветрового окна ваз 2110 (см. Снятие облицовки и накладки ветрового окна). Чтобы воздух не попал в гидросистему тормозов, тормозные трубки от главного цилиндра не отсоединяем.

    Ключом «на 17» отворачиваем две гайки крепления главного цилиндра к вакуумному усилителю.

    Снимаем главный цилиндр ваз 2111 со шпилек и отводим вперед, осторожно изгибая тормозные трубки.

    Отсоединяем шланг от штуцера усилителя.

    В салоне отсоединяем провода от выключателя стоп-сигнала.

    Ключом «на 13» отворачиваем четыре гайки крепления кронштейна педали тормоза к кузову. Для наглядности рулевая колонка снята.

    Вынимаем вакуумный усилитель в сборе с кронштейном и тормозной педалью ваз 2112.

    Для снятия выключателя стоп-сигнала двумя ключами «на 17» отворачиваем контргайку.

    Ключом «на 17» отворачиваем буфер выключателя стоп-сигнала.

    Выключатель и буфер стоп-сигнала

    Отверткой снимаем стопорную скобу ваз 2110 пальца толкателя…

    …и вынимаем палец.

    Ключом «на 17» отворачиваем две гайки крепления усилителя к кронштейну…

    …и отсоединяем вакуумный усилитель ваз 2112.

    Сборку производим в обратной последовательности.

    При неработающем двигателе свободный ход педали тормоза ваз 2111 должен быть равен 3-5 мм. Регулируем свободный ход перемещением выключателя стоп-сигнала при отпущенной гайке его крепления. Выключатель стоп-сигнала устанавливается так, чтобы его буфер упирался в упор педали ваз 2110 при свободном ходе педали тормоза 3-5 мм. В этом положении затягиваем гайку крепления выключателя стоп-сигнала.

    Корпус ВУТ делится диафрагмой на две части, сквозь которую проходит шток. Этот шток соединен непосредственно с самой педалью и другим концом создает давление на поршень тормозного цилиндра. Самое важное в нашем передвижении – это безопасность на дороге, именно поэтому полезна будет инструкция, как проверить вакуумный усилитель тормозов в автомобиле перед поездкой.

    И хотя его неполадки не приведут к поломке всей системы, но неожиданное упрямство педали тормоза может вас испугать во время движения, а уж от вашей реакции и будет зависеть результат происшествия.Проверка вакуумного усилителя тормозов – это неотъемлемая часть процесса осмотра автомобиля. Правда, каждый день залезать под днище машины не имеет смысла, работу ВУТ можно проверить косвенно. Какие признаки могут вам рассказать о состоянии усилителя, мы расскажем чуть ниже, а также предложим варианты ремонта.

    Регулировка вакуумного усилителя тормозов заключается в настройке свободного хода педали, и чтобы его выставить правильно, необходимо настроить длину штока. Регулировка штока вакуумного усилителя тормозов должна привести к определенному зазору, который определяет величину усилия на тормозной цилиндр.

    Чтобы настроить момент срабатывания клапанов, вакуумного и атмосферного, потребуется поработать с регулировочным винтом. Этот параметр влияет на способность педали возвращаться в исходное положение. Перетянув винт, вы получите педаль, совсем неохотно приходящую на первоначальную позицию, а недотянув его – педаль без действия вакуумного усилителя, то есть потребуется недюжинная сила для торможения.

Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозной системы (аббревиатура — ВУТ) по праву считается одним из главных механизмов современных авто. Это не удивительно, ведь от правильности работы устройства зависит эффективность торможения и, следовательно, уровень безопасности водителя и пассажиров.

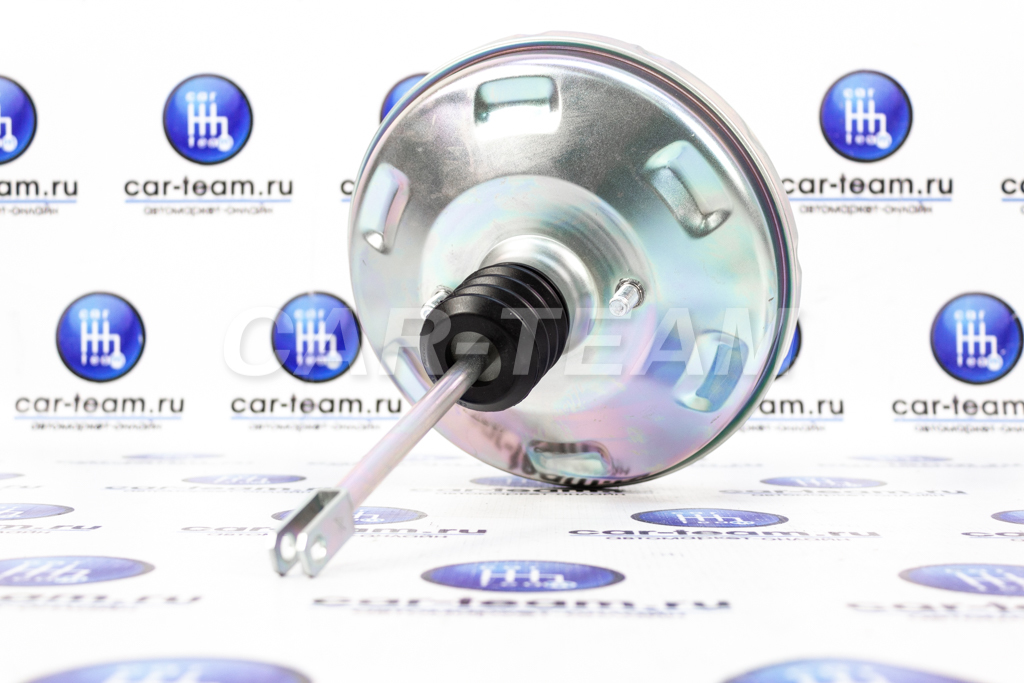

Вакуумный усилитель тормозов

Вот почему важна периодическая проверка вакуумного усилителя тормозов и устранение неисправностей. По каким признакам проще всего диагностировать неисправность? Реально ли отремонтировать или поменять устройство в гараже? Эти и другие моменты рассмотрим ниже.

Конструктивные особенности и принцип работы

Первое, с чем стоит разобраться — конструктивные особенности вакуумного усилителя тормозов и тонкости его функционирования в системе. Как правило, устройство находится в общем блоке с главным цилиндром. В исходном состоянии канал, объединяющий систему с окружающим воздухом, закрыт.

В свою очередь, второй канал остается открытым. На этом этапе диафрагма, которая находится внутри, получает идентичное давление с одной и другой стороны. Кроме того, благодаря действию возвратной пружинки, она всегда расположена в первоначальной позиции.

Когда водитель жмет на тормоз, специальный шток перемещается, немного отклоняется и закрывает вход в канал. Одновременно с этим открывается другой канал, связывающий ВУТ с окружающим воздухом.

После этого атмосферные потоки сходятся с двух сторон и давят каждый со своим усилием. Благодаря разности давления, происходит сдавливание возвратной пружины, а сам шток движется с поршнем цилиндра.

После уменьшения усилия (при этом нога остается на педали) происходит открытие каналов настолько, что движение поршневого узла совсем блокируется, а сам ВУТ находится в режиме ожидания и готов к работе.

В такой ситуации любое изменение позиции педали приводит к корректировке разности давлений в устройстве. В итоге машина останавливается, если водитель давит на педаль, или продолжает движение, когда нога отпущена.

Устройство вакуумного усилителя

При сильном нажатии на педаль происходит резкое изменение давления, из-за чего тормоза срабатывают на пределе возможностей. При этом считается, что благодаря ВУТ эффективность тормозной системы машины возрастает в 5-7 раз. Как только педаль отпускается, диафрагма возвращается на исходную позицию.

Если же система вакуумного усилителя тормозов не работает, требуется диагностика, выявление причины и оперативное устранение дефекта. Как это сделать, будет рассмотрено ниже.

Как проверить работоспособность устройства?

Одна из главных проблем для многих автовладельцев — неумение своевременно распознать поломку и проверить систему ВУТ. В реальности все легко.

Алгоритм проверки вакуумного усилителя следующий:

1. Способ первый. Пускайте мотор и дайте ему 3-5 минут поработать. После отключайте зажигание и жмите на тормоз с привычным для повседневной езды давлением. Если устройство исправно, то первый раз педаль срабатывает в обычном режиме (углубляется до пола).

ВУТ срабатывает, а появившийся вакуум затягивает диафрагму. Устройство, в свою очередь, подталкивает поршень основного цилиндра, и происходит выравнивание давления. Как следствие, все дальнейшие срабатывания тормоза будут «укорачиваться».

Причина в том, что разряжения уже нет. Такое поведение системы нормально и свидетельствует о ее работоспособности. В ситуации, когда между первым, вторым и последующими срабатываниями разницы нет (педаль утапливается до пола), это сигнал поломки системы и необходимости ее ремонта.

2.

Способ второй. Чтобы подтвердить или опровергнуть предположения о неисправности узла, проведите еще один опыт. Заглушите мотор, выжмите тормоз, а теперь пускайте двигатель. В этот момент нога должна оставаться на педали и создавать определенное давление.

Если устройство исправно, то в камере ВУТ формируется разряжение, благодаря которому происходит давление мембраны на шток. В итоге система притягивает толкатель, а педаль опускается к полу. Если рычаг остался на прежней позиции, то делаем выводы о неисправности вакуумного усилителя тормозов.

Принцип работы вакуумного усилителя

3. Способ третий. Следующая проверка позволяет выявить факты утечки воздуха в системе. Для этого выжимайте тормоз и, не отпуская педаль, глушите мотор. После удерживайте рычаг в такой же позиции еще 30-40 секунд. При нарушении герметичности появляется усилие, которое будет выталкивать рычаг вверх. Если такая проблема не диагностируется, устройство исправно, и утечка в системе отсутствует.

Особенности визуального осмотра вакуумного усилителя

Хороший автовладелец должен знать, как проверить вакуумный усилитель тормозов визуально. Такие навыки помогают вовремя определить неисправность, а в случае чего и подтвердить установленный ранее диагноз.

При визуальном осмотре ВУТ автомобиля действуйте так:

  • Проверяйте место стыка обратного клапана и патрубка (шланга) на качество соединения.
  • Осматривайте фланец и убедитесь в отсутствии дефектов.
  • Оцените состояние изгибов шланга. При наличии трещин или влажных следов масла поменяйте неисправные узлы.
  • Доставайте коврик и под рулевой, осмотрите защитный колпак (пыльник).  Он должен быть целым и без потеков жидкости.
  • После обнаружения неисправности поменяйте узел. Стоимость устройства невелика, да и можно дополнительно сэкономить, сделав все самостоятельно.

Как поменять вакуумный усилитель?

Если проверка работоспособности вакуумного усилителя тормозов показала явную поломку, лучшее решение — установить новый узел.

Чтобы заменить ВУТ на ВАЗ, действуйте так:

  • Подготовьте инструмент. Вам потребуется новая деталь, а также наборы ключей (торцевых и рожковых).
  • Отсоедините шток от педали.
  • Отверните тормозной цилиндр и демонтируйте его от ВУТ, тормозные трубки отсоединять не надо, если нет желания после завершения работы прокачивать тормоза, можно обойтись и без этого.
  • Снимайте шланг, который подключен к коллектору впуска и направляется к клапану ВУТ.
  • Откручивайте от кузова крепежный кронштейн, для чего требуется иметь под рукой специальный кардан.
  • Фиксируйте вакуумник к кузову на две пары гаек ключом на «тринадцать».
  • Ставьте кронштейн на новую деталь, для чего с помощью ключа на «семнадцать» откручивайте гайки.
  • Собирайте узел по обратному алгоритму.

Теперь вы знаете, как обнаружить, проверить и устранить неисправность усилителя тормозов. Главное — своевременно диагностировать поломку. Удачи на дорогах и конечно же без поломок.

Ремонт вакуумного усилителя тормозов — как проверить и отремонтировать

Современный ВУТ, то есть вакуумный усилитель для тормозов, именуемый еще вакуумником, является очень важной конструкцией в автомобиле. Именно от такого хитрого и интересного устройства будет зависеть общая безопасность автомашины, особенно если автолюбителю нравится ездить на достаточно больших скоростях. Если требуется сделать ремонт вакуумного усилителя тормозов, то в большинстве случаях его просто заменяют, что очень практично и удобно, но его можно и отремонтировать.

Зачем требуется усилитель тормоза

Место расположения

Благодаря такому удобному усилителю даже слабая женщина сможет легко управлять многотоннажным автомобилем. Используется этот усилитель для минимизации общих усилий автоводителя, который теперь сможет остановить даже очень тяжелый авто, причем максимально легко и очень быстро. Тормозящий большой момент создается здесь при минимальных усилиях при давлении на педаль тормоза, главный аспект работы ВУТ – это вакуумное усиление обычного механического движения. Сегодня без такой конструкции уже трудно представить хоть один авто, благодаря этому усилителю можно быстро и без проблем остановить даже многотонный большой транспорт. Сегодня ремонт вакуумного усилителя тормозов – это достаточно простая операция, которая проводится очень быстро.

Устройство ВУТ:

  1. Общий корпус.
  2. Диафрагма рабочая.
  3. Рабочий специальный клапан.
  4. Толкатель для педали.
  5. Шток гидроцилиндра.
  6. Пружина возвратная.

Устройство вакуумного усилителя тормозов ВАЗ 2110

Главные поломки ВУТ, диагностика усилителя

Автомобильная тормозная система при поломке ВУТ не выходит из строя и будет продолжать работать далее. Из-за такой поломки управление автомобилем будет более сложным, то есть водитель должен прилагать уже значительно больше усилий для торможения. Среди главных общих причин поломок ВУТ может быть разрыв рабочего шланга, служащего для соединения ВУТ с самим двигателем. Такой разрыв шланга легко можно вычислить по характерному шипению, для ремонта изделия следует еще проверить затяжку хомута и качество самого шланга.

Трещины на трубке

Часто бывает ряд поломок внутри самого ВУ, обычно выходит из рабочего строя клапан, а также возможен износ резины либо разрыв упругой перегородки, заменить которые можно своими руками достаточно быстро. Также поломка вызывается разрывом общей диафрагмы усилителя тормоза, здесь изменяется герметичность данной системы, что приводит к травке воздуха в устройстве. Иногда при разбалтывании крепления рабочая мембрана может уйти чуть вперед, что приводит к появлению зазора, при этом будет издаваться определенный стук при торможении. Для решения данной проблемы следует отрегулировать шток и чуть выдвинуть его.

Для проверки исправности работы современного ВУ следует провести общую диагностику его работы. Желательно, до того как проверить вакуумный усилитель тормозов, исследовать работу автодвигателя, который может при этой поломке троить. Усилитель можно еще проверить так, выжимается педаль до упора, теперь запускается двигатель, если затем педаль опустится, то все нормально, а если положение ее не изменится, то тут уже требуется ремонт. Также можно проверить ВУТ таким образом, двигатель запускается и тут же жмется тормоз, далее двигатель выключается, а педаль жмется еще 30 секунд, если педаль будет чуть подниматься, то ВУТ неисправен точно. Диагностика и общая регулировка ВУТ должна проходить четко, постоянно и функционально, так как это является важным аспектом безопасности работы всего автомобиля.

Подробнее о проверке ВУТ:

Ремонт, снятие ВУТ и его разборка

Для ремонта и регулировки работы вакуумника требуется для начала правильно и грамотно снять сам усилитель. До такой операции следует проверить все признаки неисправности работы данного узла. Здесь требуется соблюдать четкий порядок всех работ при снятии усилителя, сначала следует очистить от грязи главный цилиндр, сам усилитель и трубопровод. Теперь потребуется отсоединить от цилиндра трубопроводы, а также резиновый шланг от клапана. Расшплинтовывается ось, и после этого отсоединяется вилка от самой педали автотормоза. Теперь требуется отвернуть гайки кронштейна тормоза, только это лучше делать вдвоем, чтобы удержать от падения главный цилиндр.

Теперь, сразу же после проведенных операций, можно вынуть сам усилитель, после отворачиваем 2 гайки и отсоединяем изделие от цилиндра. Далее затягиваются болты, поворачивается кольцо, а делается это так, чтобы выступы были напротив пазов, теперь болты отпускаются, после чего основание и крышка будут разъединены. Ослабляется контргайка и отворачивается вилка, снимается чехол для защиты и вынимается сам воздушный рабочий фильтр. Теперь выворачивается втулка толкателя и вынимается корпус с диафрагмой, разбирается клапан и другие детали усилителя. Разборка и ремонт такого усилителя в автомобиле ваз 2110 и в других отечественных марках будет одинаковым точно.

Дальше вынимается стопорная шайба, манжета уплотнителя и кольцо, только теперь уже можно осмотреть все детали и, если требуется, заменить их. Клапан обратный является здесь неразборным элементом, так что если он будет работать слабо, то он просто заменяется без ремонта. Такая разборка делается обычно только частично, а полная общая разборка требуется только в сложных ситуациях. Рекомендуется при таком снятии сначала изучить рекомендации в инструкциях по ремонту и обслуживанию автомашины.

Фотоинструкция по разборке:

Старая диафрагма

Откручиваем гайки крепления главного тормозного цилиндра и тормозной педали

Вынимаем конструкцию

Откручиваем гайки

Снимаем шплинт, отсоединяем педаль

Накручиваем две гайки, чтобы не вылетела пружина

Разгибаем завальцованные края

Получается так

Раздвигаем половины ВУТ, откручивая гайки

Поднимаем кверху

Отделяем диафрагму

Ремкомплект

Замена резинок на новые

Сборка и обработка изделия

До осуществления обработки и сборки требуется тщательно очистить все детали ВУТ, а если требуется, то заменить их. Рабочие детали еще можно промыть в обычном бензине, это делается со всеми элементами усилителя, кроме уплотнительного общего кольца, а после этого можно высушить детали струей воздуха. Далее проводится регулировка и сборка усилителя, сначала в основание вставляется кольцо и манжета, а после фиксируется их расположение. Закрепляется корпус на устройстве, а затем диафрагму желательно смазать тальком и установить ее на корпусный фланец. Теперь в диафрагму вкладывается опорное кольцо, а само изделие вставляется в оболочку опорного диска. Эта операция будет общей как для Москвича, так и для ваз 2109, так как конструкция усилителя везде единая.

Центральный клапан желательно покрыть дисульфидом молибдена, а после этого требуется удалить излишки этого порошка с детали. Теперь на клапан можно надеть опорную шайбу, а затем клапан установить на шайбе для фиксации. Далее в собранный узел следует вложить диафрагму, установить пружину и тарелку, а далее через отверстия вставить сам шток. Технологическим специальным винтом соединяется шток и корпус, при этом общая поверхность корпуса должна быть обработанной смазкой. Собирается крышка с клапаном, устанавливается пружина и надевается кольцо, а затем собирается крышка с корпусом.

Принцип работы вакуумного усилителя

Соединяется крышка с корпусным основанием, снимается усилитель и устанавливается на стенд для регулировки. Смазывается резьба регулировочного общего винта, чтобы защитить изделие от самоотвинчивания, при этом винт должен входить в шток до тех пор, пока поршень не будет передвигаться внутрь усилителя. Болт регулировочный смазывается для защиты от самоотвинчивания, а далее вворачивается в шток. Толкатель вставляется в корпус общего поршня и вворачивается втулка до упора. Теперь устанавливается фильтр и чехол, заворачивается контргайка и вилка на резьбу толкателя. Далее усилитель еще проходит ряд проверок на специальном стенде, требуемом для контроля работы.

Итоги, работа усилителя

Сегодня с трудом можно будет обнаружить хоть одного автомобилиста, который успел поездить на машинах с обычными простыми тормозами. Именно на таких старых автомобилях приходилось сильно давить на тормозные педали, когда требовалось быстро остановить авто. Следовало со всей силы давить на тормоз и вкладывать туда массу всего тела, а эта операция требовала физически больших усилий. Эти времена давно уже прошли, и на смену упрямой жесткой педали пришли тормоза с усилителем. У каждой машины принцип общей работы усилителей ВУТ будет идентичным, то есть конструкция изделия везде будет единой.

Видео

В этом видеоролике показано, как разобрать ВУТ:

Читайте также:

Установка ГТЦ и ВУТ от Приоры на ВАЗ-2110, 2111 и 2112

Добрый день. Сегодня мы вам расскажем про интересный тюнинг ВАЗ-2110, 2111 и 2112, а именно про установку главного торзмозного цилиндра (ГТЦ) и вакуумного усилителя тормозов (ВУТ) вкупе с педальным узлом от приоры на десятку. На приоре как известно куда более усовершенствованная и удобная система тормозов нежели на десятке, тормоза более информативные и надежные. Правда есть нюанс — резьбы на приоровских трубках изменены, соответственно как есть родные трубки не прикрутишь, но чтоб не колхозить трубки от приоры был найден выход — выточить переходники под них!

Вот как выглядит узел тормозной от приоры в сборе:

Вот такие вот два переходника нужно заказать у ближайшего токаря:

Вот чертеж для упрощения задачи:

Теперь нам понадобятся два тройника

Берите только алюминевые тройники, те что на фото ненадежные, вот тому наглядное подтверждение:

Берем штуцеры и закручиваем их на место, под них подкладываем медные шайбы, дабы соблюсти герметичность тормозной системы:

Далее используем «классические» трубки тормозные, коротенькие, которые передние суппорта меж собой на классике «линкуют», прикручиваем к тройникам как на фото:

Ну и устанавливаем все это на место и подключаем к штатным трубкам тормозным ВАЗ-2110

Теоретически систему можно даже не прокачивать, если аккуратно наживить трубки и залить тормозную жидкость, подождал когда жидкость начнет сочиться между трубкой и тройником и по очередно затянуть трубки. Если вы не уверены в том что воздух не попал в трубки то лучше систему прокачать.

Суммарно на этот тюнинг тормозной системы ВАЗ-2110 ушло меньше часа времени. Впечатления от доработанных тормозов не передать словами — один сплошной восторг. Будем рады видеть вас у нас в клубе ВАЗ-2110 и Приора на форуме.

Идея и фото принадлежат Anatolii775, материал опубликован с разрешения автора.

Вакуумный усилитель тормозов ВАЗ 2107

Главная › Новости

Опубликовано: 03.09.2018

Замена вакуумного усилителя ваз 2103 2107 Управляемость автомобиля одна важнейших  его характеристик, позволяющая задавать траекторию движения, замедлять или ускорять. На модели  ВАЗ 2107 установлен усилитель тормозов, в основу которого положен вакуумный принцип действия.  Данное устройство позволяет увеличивать усилие до необходимого уровня, чем обеспечивает надежное замедление машины вплоть до его полной остановки.
Как проверить вакуумный усилитель тормозов.

Усилитель вакуумный на автомобиле ВАЗ 2107 установлен на щите моторного отсека напротив водительского места. Через него проходит шток, соединяющий педаль тормозов  и главный цилиндр. Наличие прямой механической связи между указанными элементами обеспечивает работу системы в случае отказа данного узла.  Устройство соединено гибким трубопроводом с всасывающим коллектором, что позволяет создавать в рабочей зоне необходимое разрежение.

Усилитель тормозов  состоит из стального корпуса, клапана и полимерной или резиновой мембраны. Одной из самых распространенных неисправностей данного механизма является:

Повреждение шланга соединяющего устройство с коллектором, преимущественно в местах стыка. Трещина в мембране или частичное разрушение. Неисправность механизма клапана.

Основным проявлением данной неисправности является  увеличение усилия на педали тормозов, которое может сопровождаться характерным звуком  шипением.  Полный отказ устройства чреват снижением управляемостью автомобилем и резким снижением эффективности тормозной системы.

Вакуумный элемент усилителя  на  автомобиле ВАЗ 2107 в силу особенностей своей конструкции не подлежит ремонту и восстановленным работам. Его необходимо заменить, предварительно демонтировав неисправное устройство, а на его место установить новое.  В ходе выполнения данной операции рекомендуется  тщательно осмотреть соединительную трубку. В случае выявления повреждений рекомендуется произвести ее замену.

Как заменить вакуумный усилитель тормозов

Вакуумный усилитель тормозов расположен между главным тормозным цилиндром и противопожарной перегородкой. Замена усилителя включает в себя снятие главного тормозного цилиндра, поэтому, если вы подозреваете, что главный тормозной цилиндр не на должном уровне, самое время его заменить.

Если ваш вакуумный усилитель тормозов неисправен, вы можете заметить, что для остановки автомобиля требуется немного больше энергии ног, чем раньше. Если проблема усугубляется, двигатель может захотеть выключить, когда вы остановитесь.Обратите внимание на эти предупреждения. Вы можете ездить с неисправным усилителем тормозов в обычном потоке, но когда происходит что-то непредвиденное и вам действительно нужно срочно остановить машину, если усилитель тормозов не в хорошем состоянии, у вас будут проблемы.

Часть 1 из 3: Снятие бустера

Необходимые материалы

  • Ключ для прокачки тормозов
  • Тормозная жидкость
  • Колпачки тормозных магистралей (1/8″)
  • Флакон с прозрачной пластиковой трубкой
  • Набор комбинированных ключей
  • Домкрат и подставки
  • Источник света
  • Гаечные ключи
  • Гаечный ключ
  • Плоскогубцы с тонкими губками
  • Измерительный инструмент толкателя
  • Резиновые заглушки для отверстий трубопроводов в главном цилиндре
  • Защитные очки
  • Отвертки крестообразные и прямые
  • Набор торцевых ключей с удлинителями и вертлюгами
  • Бастер из индейки
  • Руководство по ремонту

Этап 1: Слейте тормозную жидкость . Используя насадку для индейки, высосите жидкость из главного цилиндра в емкость. Эта жидкость не будет использоваться повторно, поэтому утилизируйте ее надлежащим образом.

Шаг 2: Ослабьте тормозные магистрали . Возможно, вы не захотите снимать тормозные магистрали на этом этапе, потому что из них начнет капать жидкость, как только они будут отсоединены. Но лучше отсоединить линии от главного цилиндра до того, как будут ослаблены какие-либо болты, крепящие его к автомобилю.

С помощью гаечного ключа ослабьте линии, затем просто слегка закрутите их обратно, пока не будете готовы снять главный цилиндр.

Шаг 3: Отсоедините вакуумную линию . Большой вакуумный шланг присоединен к усилителю через пластиковый обратный клапан, который выглядит как фитинг под прямым углом. Отсоедините вакуумный шланг и вытащите клапан из штуцера в усилителе. Этот клапан следует заменить вместе с усилителем.

Шаг 4: Снимите главный цилиндр . Снимите два крепежных болта, крепящих главный цилиндр к усилителю, и отсоедините все выключатели стоп-сигналов или электрические разъемы.Открутите тормозные магистрали и установите на концы магистралей резиновые колпачки, затем вставьте заглушки в отверстия главного цилиндра. Крепко возьмитесь за главный цилиндр и снимите его с усилителя.

Шаг 5: Открутите и снимите усилитель тормозов . Найдите и снимите четыре болта, крепящие усилитель тормозов к брандмауэру под приборной панелью. До них, вероятно, будет не очень легко добраться, но с вашими вертлюгами и удлинителями вы сможете получить преимущество.

Отсоедините толкатель от педали тормоза, и усилитель готов к работе.Вернитесь под капот и снимите его с брандмауэра.

Часть 2 из 3: Регулировка и установка бустера

Шаг 1: Установите усилитель тормозов . Установите новый усилитель так же, как вы сняли старый. Подсоедините тягу педали тормоза и вакуумную магистраль. Запустите двигатель и дайте ему поработать на холостом ходу около 15 секунд, затем выключите его.

Шаг 2: Отрегулируйте толкатель педали тормоза . Эта регулировка на педали тормоза, вероятно, уже будет правильной, но все же проверьте ее.Если свободного хода нет, тормоза не отпускаются во время движения. У большинства автомобилей здесь будет около 5 мм свободного хода; сверьтесь с руководством по ремонту, чтобы узнать правильный размер.

Шаг 3: Проверьте толкатель усилителя . Толкатель на усилителе может быть правильно настроен с завода, но не рассчитывайте на это. Вам понадобится измерительный инструмент толкателя, чтобы проверить размер.

Инструмент сначала помещается на основание главного цилиндра, и шток перемещается, чтобы коснуться поршня.Затем инструмент прикладывается к усилителю, и шток показывает, какое расстояние будет между толкателем усилителя и поршнем главного цилиндра при соединении деталей болтами.

Зазор между толкателем и поршнем указан в руководстве по ремонту. Скорее всего, это будет около 0,020”. Если необходима регулировка, это делается поворотом гайки на конце толкателя.

Шаг 3: Установите главный цилиндр . Установите главный цилиндр на усилитель, но пока не затягивайте полностью гайки.Легче установить линейные фитинги, пока вы все еще можете покачивать главный цилиндр.

После того, как вы подсоединили линии и затянули их вручную, затяните монтажные гайки на усилителе, затем затяните фитинги линий. Установите на место все электрические соединения и заполните резервуар свежей жидкостью.

Часть 3 из 3: Прокачка тормозов

Шаг 1: Поднимите автомобиль домкратом . Убедитесь, что автомобиль стоит на парковке или на первой передаче, если это механическая коробка передач.Установите тормоз и установите противооткатные упоры под задние колеса. Домкратим переднюю часть автомобиля и ставим на хорошие подставки.

  • Предупреждение : Работа под автомобилем потенциально является одной из самых опасных вещей, которые может делать домашний механик, поэтому вы не должны рисковать тем, что автомобиль может сдвинуться и упасть на вас, пока вы работаете под ним. Следуйте этим инструкциям и убедитесь, что автомобиль в безопасности.

Шаг 2: Снимите колеса .Возможно, нет необходимости снимать колеса, чтобы получить доступ к винтам для выпуска воздуха, но это облегчит работу.

Шаг 3: Прикрепите улавливающую емкость . Подсоедините трубку к бутылке для улавливания до прокачки колеса, которое находится дальше всего от главного цилиндра. Попросите помощника сесть в машину и несколько раз нажать на педаль тормоза.

Если педаль откликается, попросите их качать ее до тех пор, пока она не станет твердой. Если педаль не реагирует, попросите их прокачать ее несколько раз, а затем прижать к полу. Удерживая педаль нажатой, откройте штуцер для выпуска воздуха и дайте жидкости и воздуху выйти. Затем закройте спускной винт. Повторяйте этот процесс до тех пор, пока жидкость, выходящая из винта, не будет содержать пузырьков воздуха.

Продолжайте прокачивать тормоза всех четырех колес, продвигаясь к левому переднему колесу, ближайшему к главному цилиндру. Периодически наполняйте резервуар. Не позволяйте резервуару опустошаться во время этого процесса, иначе вам придется начинать все сначала. Когда вы закончите, педаль должна быть твердой.Если это не так, повторяйте процесс, пока это не произойдет.

Шаг 4: Проверка автомобиля . Заверните главный цилиндр и снова наденьте крышку. Установите колеса и установите автомобиль на землю. Прокатись на нем и попробуй тормоза. Обязательно проедьте достаточно долго, чтобы прогреть тормоза. Обратите особое внимание на то, правильно ли они отпускаются, чтобы убедиться в правильности регулировки толкателя.

Замена усилителя тормозов может занять несколько часов или пару дней, в зависимости от автомобиля, на котором вы ездите. Чем новее ваша машина, тем сложнее будет работа. Если вы заглянете под капот своего автомобиля или под приборную панель и решите, что не хотите брать это на себя, профессиональная помощь всегда доступна в YourMechanic, чьи механики могут выполнить замену усилителя тормозов для вас.

Признаки плохого или неисправного вакуумного усилителя тормозов

Чтобы остановить машину, требуется много энергии. Даже Фреду Флинтстоуну пришлось сильно упереться ногами в землю, чтобы его машина остановилась.А теперь представьте, что его машина управлялась не только тем, как быстро он бежал, но и современным двигателем. Попытка остановиться была бы почти невозможной. Вот тут-то и появляются усилители тормозов. В этой статье мы рассмотрим, что это такое и как определить неисправный усилитель тормозов.

Попросите вашего механика проверить ваши тормозные усилители в следующий раз, когда вы посетите магазин.

Тормозные усилители определены

Когда вы едете и приближаетесь к знаку остановки, вы нажимаете на педаль тормоза, что затем замедляет вашу машину. Когда вы нажимаете на педаль, усилитель тормозов использует разрежение и давление двигателя для поддержки педали тормоза с увеличением силы на главном тормозном цилиндре. По сути, если бы Фред использовал усилитель тормозов, это значительно увеличило бы его способность останавливаться быстрее.

Усилитель — это то, что отличает автомобиль с усилителем руля от автомобиля с ручным рулевым управлением. Чаще всего они используются с автомобилями, в которых используются гидравлические тормоза, а не тормозные контуры системы сжатого воздуха.

Без усилителя тормозов вам пришлось бы намного сильнее давить на тормоза, чтобы создать такое же давление в тормозном цилиндре.

Типы усилителей тормозов

Существует несколько разновидностей усилителей тормозов, которые сопровождают определенные типы транспортных средств. Знание различий поможет повысить вашу осведомленность, если с ними возникнет проблема.

Вакуумные насосы заменят впускной коллектор двигателя для автомобилей, которые не используют воздух для охлаждения двигателя или используют другой метод охлаждения вне впуска, например автомобили с турбонаддувом, электромобили, гибридные автомобили и автомобили с дизельным двигателем. Вакуумный насос обычно используется в высокогорных местах, где транспортные средства не могут создать достаточный вакуум для усилителя тормозов.

Вакуумный усилитель тормозов является наиболее распространенным типом усилителя тормозов. Он использует вакуум газового двигателя для увеличения давления на педаль тормоза.

Гидравлический усилитель тормозов использует прямое гидравлическое давление. Вместо того, чтобы генерировать энергию за счет вакуумного давления, он использует энергию насоса гидроусилителя руля.

Признаки неисправного усилителя тормозов

Чувствовать себя уверенно на дороге означает не только регулярно проводить техническое обслуживание, но и знать признаки того, когда вам следует доставить свой автомобиль в сервисный центр.Регулярное техническое обслуживание не распространяется на все, поэтому обращайте внимание на распространенные признаки неисправного усилителя тормозов:

.
  • Тугое нажатие на педаль тормоза является явным признаком неисправности усилителя тормозов, поскольку усилитель теряет способность усиливать усилие вашей ноги на тормоз, что требует от вас большего давления.
  • Высокое положение педали тормоза может произойти, когда существует дисбаланс давления в вакуумной камере, в результате чего педаль находится выше, чем обычно, и медленнее возвращается в исходное положение после отпускания.
  • Увеличенный тормозной путь является явным признаком неисправных или неисправных усилителей тормозов.
  • Сигнальные лампы , такие как ABS или антиблокировочная тормозная система, активируются при отказе электронной системы усилителя тормозов.
  • Утечка жидкости e характерна для отказа гидроусилителя. Электронные усилители тормозов, размещенные в главном цилиндре, также могут иметь утечки, которые влияют на их работу.
  • Нарушение работы двигателя может произойти из-за утечки вакуума, когда есть отверстие в диафрагме или обратном клапане, который подает воздух в систему.Воздух попадает в топливную смесь, что снижает охлаждающее действие, увеличивает трение и температуру в двигателе и может привести к преждевременному воспламенению.
  • Перегрев гидроусилителя может быть вызван необычно высокой температурой снаружи автомобиля, что может привести к повреждению уплотнения и золотника гидроусилителя тормозов.
  • Неисправность гидроусилителя руля является признаком гидравлических усилителей. Если гидроусилитель руля выходит из строя, со временем выйдут из строя и усилители.

Greening Testing Laboratories — полностью сертифицированная лаборатория по испытанию тормозов, которая предоставляет различные услуги по испытанию тормозов по всему миру.Свяжитесь с Greening для бесплатной консультации.

как проверить? Техническое обслуживание автомобилей

Большинство современных автомобилей оснащены гидравлической тормозной системой. Дополняется вакуумным усилителем. Этот механизм увеличивает усилие, прикладываемое водителем к педали, в несколько раз. Другими словами, с помощью пылесоса гораздо легче тормозить. Однако, как и любой другой механизм, усилитель может дать сбой. В сегодняшней статье рассмотрим, для чего предназначен вакуумный усилитель тормозов, как его проверить и каков его принцип работы.

Устройство

В конструкции этого элемента необходимы следующие детали:

  • Диафрагма
  • Атмосферный канал.
  • Толкатель.
  • На складе.
  • Вакуумный канал.
  • Поршень и возвратная пружина.

Как это работает?

Принцип работы основан на перепаде давления. Корпус усилителя включает две цепи, разделенные мембраной. Одна часть контура подключена к шлангу (откуда вакуум).Другой конец подключается к следящему клапану. Он контролирует изменение вакуума и регулирует параметры.



При движении автомобиля или на холостом ходу (когда педаль не нажата) диафрагма неподвижна. Как только водитель нажимает на тормоз, выпуск блокируется следящим клапаном. Диафрагма движется к тормозному цилиндру и толкает шток. Последнее также увеличивает это усилие. Если нажать на педаль до упора, отверстие увеличится. При более высоком атмосферном давлении вакуум также увеличивается.В результате отклик на педаль становится острее. При отпускании педали диафрагма возвращается на место. Тормозные колодки разжаты.

Как проверить? Метод №1

Существует несколько методов диагностики этого элемента. Все они будут рассмотрены в нашей статье. Итак, как проверить клапан вакуумного усилителя тормозов своими руками? Вы можете диагностировать устройство, не извлекая его из места установки.



Итак, двигатель заводится и через 10 и более секунд работы его глушим.Далее с обычным усилием нажимаем на педаль до упора. Если элемент исправен, система сработает один раз и вакуум притянет диафрагменную пружину. При последующих нажатиях давление в системе будет сброшено. Педаль будет все меньше и меньше. Но нам важно обеспечить тормозное усилие именно при первом нажатии. Если устройство завершило проверку, оно находится в рабочем состоянии. Важный момент: педаль при последующем старте (если она зажата в пол) должна опускаться.Это свидетельствует о том, что в системе накопилось достаточное давление. Обе схемы работают.

Метод № 2

Этот метод проверки заключается в следующем. Необходимо запустить двигатель и нажать на педаль. После этого выключите двигатель. При этом педаль держим в полу, не отпуская. Через 20-30 секунд отпускаем. Механизм должен вернуться в исходное положение, так как в контуре образовалось избыточное давление. Если педаль «провалилась», это говорит о негерметичности вакуумной камеры.



Необходим ремонт или замена вакуумного усилителя тормозов. Цена новинки около тысячи рублей. У иномарок типа Mitsubishi Lancer этот показатель в несколько раз выше (3-4 тысячи). Поэтому иногда целесообразно произвести ремонт вакуумного усилителя тормозов. Ниже мы рассмотрим, как это сделать.

Ремонт вакуумного усилителя тормозов: что не так?

Часто при поломке «пылесоса» выходит из строя диафрагма. При наличии зазоров снаружи корпуса воздух попадает в вакуумную полость.Из-за этого система не производит желаемого вакуума.



Но и обратный клапан усилителя выходит из строя. Повреждения могут заключаться и в банальном «подсосе» воздуха. Из-за этого также не работает вакуумный усилитель тормозов. Как это проверить? При работе двигателя будет издавать характерный шипящий звук. Засорение происходит из-за плохо закрученных хомутов или негерметичных патрубков. Меньше всего усилитель не работает из-за отсутствия компрессии в цилиндре. Вакуумный шланг подсоединен к четвертому цилиндру.Если компрессия в нем ниже 9 баллов, возможны проблемы с вакуумной коробкой.

Демонтаж

Заменить вышедшие из строя элементы на месте не получится. Необходимо снять вакуумный усилитель тормозов. ВАЗ классических моделей (в том числе и Самара) оснащается этим элементом возле моторного щита. Итак, открываем капот, отсоединяем усилитель от главного тормозного цилиндра. Важный момент – трубки остаются на месте. Если их удалить, система будет завоздушена.



Ничего фатального в этом нет, но придется заново прокачивать тормоза (а это дополнительное время).Поэтому цилиндр с трубками просто отводим в сторону. Снимите шланг с обратного клапана. В салоне снимаем кронштейн, фиксирующий педаль тормоза. Так мы освободим толкатель «пылесоса». После этого остается только открутить 4 гайки крепления самого усилителя в подкапотном пространстве и достать его.

Разборка и ремонт

Далее нам понадобятся тиски. Зажимаем усилитель в тиски и загибаем монтажные пазы двух «половинок».Делается это минусовой отверткой. На последней заклепке старайтесь удерживать корпус снаружи. Так как внутри него находится пружина, то она может срабатывать при разборе корпуса. Затем снимаем с креплений два резиновых чехла и пластиковый кожух с толкателем.



Теперь достаем детали из ремкомплекта и устанавливаем их на место старых. Ремкомплект включает в себя следующие элементы:
  • Диафрагма.
  • Манжеты.
  • 2 крышки.
  • Пыльники.
  • Клапан.

Установив новые детали, собираем обратно вакуумный усилитель тормозов.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
