Паровые турбины были изобретены задолго до того, как человек понял природу электричества. В этом посте мы упрощённо расскажем об устройстве и работе паровой турбины, а заодно вспомним, как древнегреческий учёный опередил своё время на пятнадцать веков, как произошёл переворот в деле турбиностроения и почему Toshiba считает, что тридцатиметровую турбину надо изготавливать с точностью до 0,005 мм.

Как устроена паровая турбина

Принцип работы паровой турбины относительно прост, а её внутреннее устройство принципиально не менялось уже больше века. Чтобы понять принцип работы турбины, рассмотрим, как работает теплоэлектростанция — место, где ископаемое топливо (газ, уголь, мазут) превращается в электричество.

Сама по себе паровая турбина не работает, для функционирования ей нужен пар. Поэтому электростанция начинается с котла, в котором горит топливо, отдавая жар трубам с дистиллированной водой, пронизывающим котел. В этих тонких трубах вода превращается в пар.


Понятная схема работы ТЭЦ, вырабатывающей и электричество, и тепло для отопления домов. Источник: Мосэнерго

Турбина представляет собой вал (ротор) с радиально расположенными лопатками, словно у большого вентилятора. За каждым таким диском установлен статор — похожий диск с лопатками другой формы, который закреплён не на валу, а на корпусе самой турбины и потому остающийся неподвижным (отсюда и название — статор).

Пару из одного вращающегося диска с лопатками и статора называют ступенью. В одной паровой турбине десятки ступеней — пропустив пар всего через одну ступень тяжёлый вал турбины с массой от 3 до 150 тонн не раскрутить, поэтому ступени последовательно группируются, чтобы извлечь максимум потенциальной энергии пара.

На вход в турбину подаётся пар с очень высокой температурой и под большим давлением. По давлению пара различают турбины низкого (до 1,2 МПа), среднего (до 5 МПа), высокого (до 15 МПа), сверхвысокого (15—22,5 МПа) и сверхкритического (свыше 22,5 МПа) давления. Для сравнения, давление внутри бутылки шампанского составляет порядка 0,63 МПа, в автомобильной шине легковушки — 0,2 МПа.

Чем выше давление, тем выше температура кипения воды, а значит, температура пара. На вход турбины подается пар, перегретый до 550-560 °C! Зачем так много? По мере прохождения сквозь турбину пар расширяется, чтобы сохранять скорость потока, и теряет температуру, поэтому нужно иметь запас. Почему бы не перегреть пар выше? До недавних пор это считалось чрезвычайно сложным и бессмысленным —нагрузка на турбину и котел становилась критической.

Паровые турбины для электростанций традиционно имеют несколько цилиндров с лопатками, в которые подается пар высокого, среднего и низкого давления. Сперва пар проходит через цилиндр высокого давления, раскручивает турбину, а заодно меняет свои параметры на выходе (снижается давление и температура), после чего уходит в цилиндр среднего давления, а оттуда — низкого. Дело в том, что ступени для пара с разными параметрами имеют разные размеры и форму лопаток, чтобы эффективней извлекать энергию пара.

Но есть проблема — при падении температуры до точки насыщения пар начинает насыщаться, а это уменьшает КПД турбины. Для предотвращения этого на электростанциях после цилиндра высокого и перед попаданием в цилиндр низкого давления пар вновь подогревают в котле. Этот процесс называется промежуточным перегревом (промперегрев).

Цилиндров среднего и низкого давления в одной турбине может быть несколько. Пар на них может подаваться как с края цилиндра, проходя все лопатки последовательно, так и по центру, расходясь к краям, что выравнивает нагрузку на вал.

Вращающийся вал турбины соединён с электрогенератором. Чтобы электричество в сети имело необходимую частоту, валы генератора и турбины должны вращаться со строго определённой скоростью — в России ток в сети имеет частоту 50 Гц, а турбины работают на 1500 или 3000 об/мин.

Упрощённо говоря, чем выше потребление электроэнергии, производимой электростанцией, тем сильнее генератор сопротивляется вращению, поэтому на турбину приходится подавать бо́льший поток пара.

Регуляторы частоты вращения турбин мгновенно реагируют на изменения нагрузки и управляют потоком пара, чтобы турбина сохраняла постоянные обороты. Если в сети произойдет падение нагрузки, а регулятор не уменьшит объём подаваемого пара, турбина стремительно нарастит обороты и разрушится — в случае такой аварии лопатки легко пробивают корпус турбины, крышу ТЭС и разлетаются на расстояние в несколько километров.

Как появились паровые турбины

Примерно в XVIII веке до нашей эры человечество уже укротило энергию стихии, превратив её в механическую энергию для совершения полезной работы — то были вавилонские ветряные мельницы. К II веку до н. э. в Римской империи появились водяные мельницы, чьи колёса приводились в движение нескончаемым потоком воды рек и ручьёв. И уже в I веке н. э. человек укротил потенциальную энергию водяного пара, с его помощью приведя в движение рукотворную систему.


Эолипил Герона Александрийского — первая и единственная на следующие 15 веков реактивная паровая турбина. Источник: American Mechanical Dictionary / Wikimedia

Греческий математик и механик Герон Александрийский описал причудливый механизм эолипил, представляющий собой закреплённый на оси шар с исходящими из него под углом трубками. Подававшийся в шар из кипящего котла водяной пар с силой выходил из трубок, заставляя шар вращаться. Придуманная Героном машина в те времена казалась бесполезной игрушкой, но на самом деле античный учёный сконструировал первую паровую реактивную турбину, оценить потенциал которой удалось только через пятнадцать веков. Современная реплика эолипила развивает скорость до 1500 оборотов в минуту.

В XVI веке забытое изобретение Герона частично повторил сирийский астроном Такиюддин аш-Шами, только вместо шара в движение приводилось колесо, на которое пар дул прямо из котла. В 1629 году схожую идею предложил итальянский архитектор Джованни Бранка: струя пара вращала лопастное колесо, которое можно было приспособить для механизации лесопилки.


Активная паровая турбина Бранка совершала хоть какую-то полезную работу — «автоматизировала» две ступки.

Несмотря на описание несколькими изобретателями машин, преобразующих энергию пара в работу, до полезной реализации было еще далеко — технологии того времени не позволяли создать паровую турбину с практически применимой мощностью.

Турбинная революция

Шведский изобретатель Густаф Лаваль много лет вынашивал идею создания некоего двигателя, который смог бы вращать ось с огромной скоростью — это требовалось для функционирования сепаратора молока Лаваля. Пока сепаратор работал от «ручного привода»: система с зубчатой передачей превращала 40 оборотов в минуту на рукоятке в 7000 оборотов в сепараторе. В 1883 году Лавалю удалось адаптировать эолипил Герона, снабдив-таки молочный сепаратор двигателем. Идея была хорошая, но вибрации, жуткая дороговизна и неэкономичность паровой турбины заставили изобретателя вернуться к расчетам.



Турбинное колесо Лаваля появилось в 1889 году, но его конструкция дошла до наших дней почти в неизменном виде.

Спустя годы мучительных испытаний Лаваль смог создать активную паровую турбину с одним диском. На диск с лопатками из четырех труб с соплами под давлением подавался пар. Расширяясь и ускоряясь в соплах, пар ударял в лопатки диска и тем самым приводил диск в движение. Впоследствии изобретатель выпустил первые коммерчески доступные турбины с мощностью 3,6 кВт, соединял турбины с динамо-машинами для выработки электричества, а также запатентовал множество новшеств в конструкции турбин, включая такую их неотъемлемую в наше время часть, как конденсатор пара. Несмотря на тяжёлый старт, позже дела у Густафа Лаваля пошли хорошо: оставив свою прошлую компанию по производству сепараторов, он основал акционерное общество и приступил к наращиванию мощности агрегатов.

Параллельно с Лавалем свои исследования в области паровых турбин вёл англичанин cэр Чарлз Парсонс, который смог переосмыслить и удачно дополнить идеи Лаваля. Если первый использовал в своей турбине один диск с лопатками, то Парсонс запатентовал многоступенчатую турбину с несколькими последовательно расположенными дисками, а чуть позже добавил в конструкцию статоры для выравнивания потока.

Турбина Парсонса имела три последовательных цилиндра для пара высокого, среднего и низкого давления с разной геометрией лопаток. Если Лаваль опирался на активные турбины, то Парсонс создал реактивные группы.

В 1889 году Парсонс продал несколько сотен своих турбин для электрификации городов, а еще пять лет спустя было построено опытное судно «Турбиния», развивавшее недостижимую для паровых машин прежде скорость 63 км/ч. К началу XX века паровые турбины стали одним из главных двигателей стремительной электрификации планеты.


Сейчас «Турбиния» выставляется в музее в Ньюкасле. Обратите внимание на количество винтов. Источник: TWAMWIR / Wikimedia

Турбины Toshiba — путь длиной в век

Стремительное развитие

электрифицированных железных дорог

и текстильной промышленности в Японии заставило государство ответить на возросшее электропотребление строительством новых электростанций. Вместе с тем начались работы по проектированию и производству японских паровых турбин, первые из которых были поставлены на нужды страны уже в 1920-х годах. К делу подключилась и Toshiba (в те годы: Tokyo Denki и Shibaura Seisaku-sho).

Первая турбина Toshiba была выпущена в 1927 году, она имела скромную мощность в 23 кВт. Уже через два года все производимые в Японии паровые турбины выходили из фабрик Toshiba, были запущены агрегаты с общей мощностью 7500 кВт. Кстати, и для первой японской геотермальной станции, открытой в 1966 году, паровые турбины также поставляла Toshiba. К 1997 году все турбины Toshiba имели суммарную мощность 100000 МВт, а к 2017 поставки настолько возросли, что эквивалентная мощность составила 200000 МВт.

Такой спрос обусловлен точностью изготовления. Ротор с массой до 150 тонн вращается со скоростью 3600 оборотов в минуту, любой дисбаланс приведёт к вибрациям и аварии. Ротор балансируется с точностью до 1 грамма, а геометрические отклонения не должны превышать 0,01 мм от целевых значений. Оборудование с ЧПУ помогает снизить отклонения при производстве турбины до 0,005 мм — именно такая разница с целевыми параметрами среди сотрудников Toshiba считается хорошим тоном, хотя допустимая безопасная погрешность на порядок больше.

Также каждая турбина обязательно проходит стресс-тест при повышенных оборотах — для агрегатов на 3600 оборотов тест предусматривает разгон до 4320 оборотов.


Удачное фото для понимания размеров ступеней низкого давления паровой турбины. Перед вами коллектив лучших мастеров завода Toshiba Keihin Product Operations. Источник: Toshiba

Эффективность паровых турбин

Паровые турбины хороши тем, что при увеличении их размеров значительно растёт вырабатываемая мощность и КПД. Экономически гораздо выгодней установить один или несколько агрегатов на крупную ТЭС, от которой по магистральным сетям распределять электричество на большие расстояния, чем строить местные ТЭС с малыми турбинами, мощностью от сотен киловатт до нескольких мегаватт. Дело в том, что при уменьшении габаритов и мощности в разы растёт стоимость турбины в пересчёте на киловатт, а КПД падает вдвое-втрое.

Электрический КПД конденсационных турбин с промперегревом колеблется на уровне 35-40%. КПД современных ТЭС может достигать 45%.

Если сравнить эти показатели с результатами из таблицы, окажется, что паровая турбина — это один из лучших способов для покрытия больших потребностей в электричестве. Дизели — это «домашняя» история, ветряки — затратная и маломощная, ГЭС — очень затратная и привязанная к местности, а водородные топливные элементы, про которые мы уже писали — новый и, скорее, мобильный способ выработки электроэнергии.

Интересные факты


Самая мощная

паровая турбина: такой титул могут по праву носить сразу два изделия — немецкая Siemens SST5-9000 и турбина производства ARABELLE, принадлежащей американской General Electric. Обе конденсационных турбины выдают до 1900 МВт мощности. Реализовать такой потенциал можно только на АЭС.


Рекордная турбина Siemens SST5-9000 с мощностью 1900 МВт. Рекорд, но спрос на такие мощности очень мал, поэтому Toshiba специализируется на агрегатах с вдвое меньшей мощностью. Источник: Siemens

Самая маленькая паровая турбина была создана в России всего пару лет назад инженерами Уральского федерального университета — ПТМ-30 всего полметра в диаметре, она имеет мощность 30 кВт. Малютку можно использовать для локальной выработки электроэнергии при помощи утилизации избыточного пара, остающегося от других процессов, чтобы извлекать из него экономическую выгоду, а не спускать в атмосферу.


Российская ПТМ-30 — самая маленькая в мире паровая турбина для выработки электричества. Источник: УрФУ

Самым неудачным применением паровой турбины стоит считать паротурбовозы — паровозы, в которых пар из котла поступает в турбину, а затем локомотив движется на электродвигателях или за счет механической передачи. Теоретически паровая турбина обеспечивала в разы больший КПД, чем обычный паровоз. На деле оказалось, что свои преимущества, как то высокая скорость и надежность, паротурбовоз проявляет только на скоростях выше 60 км/ч. При меньшей скорости движения турбина потребляет чересчур много пара и топлива. США и европейские страны экспериментировали с паровыми турбинами на локомотивах, но ужасная надежность и сомнительная эффективность сократили жизнь паротурбовозов как класса до 10-20 лет.


Угольный паротурбовоз C&O 500 ломался почти каждую поездку, из-за чего уже спустя год после выпуска был отправлен на металлолом. Источник: Wikimedia

можно ли отремонтировать турбину своими руками?

Турбина способна значительно увеличить мощность двигателя путем нагнетания смеси из топлива и сжатого воздуха в цилиндры. Сама турбина работает за счет вращения потока выхлопных газов при высокой температуре, элементы турбокомпрессора могут засоряться довольно быстро. Нередко турбина дает сбой именно из-за загрязнения деталей, однако причины поломки агрегата могут заключаться не только в этом. И не всегда их реально определить самостоятельно. В каких-то случаях неполадки с турбонагнетателем — лишь «симптом» более серьезной проблемы, например с самим двигателем. А без профессиональной диагностики, которую попросту невозможно провести в «гаражных» условиях, узнать, в чем именно дело, крайне сложно.

В статье выясним, можно ли самому отремонтировать турбину, с чем придется столкнуться, если было решено делать ремонт турбины самому, и как быть, если устранить неполадку не получилось. Кроме того, разберемся, стоит ли вообще самостоятельно вмешиваться в систему турбонаддува или же лучше сразу прибегнуть к профессиональной помощи.

Самостоятельный ремонт турбины: с чего начать и о чем не забыть

К сожалению, как и другие агрегаты транспортного средства, турбина может давать сбой или вовсе приходить в негодность. Бывает, что во время работы двигателя возникает странный звук (свист, скрип и тому подобное), пропадает тяга, появляется дым из выхлопной трубы или, например, на приборной панели загорается индикатор ошибки Check engine. Все это может означать, что турбина сломалась и ей немедленно требуется ремонт.

Конечно, можно попробовать выполнить ремонт турбины своими руками. В целом этот механизм имеет универсальную конструкцию независимо от того, для какого двигателя он предназначен. Поэтому можно обозначить определенный алгоритм самостоятельного ремонта турбины.

  1. Демонтаж. Многие ошибочно полагают, что нет ничего более простого, чем снятие турбины. На деле же процедура демонтажа — одна из самых трудоемких в процессе ремонта агрегата. На этом этапе автовладелец без опыта и необходимых знаний может наделать много ошибок, из-за чего ремонт обернется необходимостью замены турбины. Так, большинство элементов турбокомпрессора хрупкие, и повредить их, снимая агрегат, довольно легко. Но произвести демонтаж получится, если соблюдать последовательность действий:
    • сначала необходимо отключить бортовую сеть автомобиля и обесточить все работающие в нем приборы;
    • затем нужно открыть доступ к турбине, который располагается между впускным и выпускным коллекторами;
    • далее следует отсоединить все шланги, ведущие к корпусу турбины. Действовать нужно крайне осторожно, чтобы не повредить узел и смежные детали, поскольку они расположены близко друг к другу;
    • следующий этап — снятие двух улиток: компрессорной и турбинной. Компрессорная улитка снимается легко. Ее можно демонтировать, освободив стопорное кольцо и болты. С турбинной улиткой придется повозиться, так как она прикипает практически намертво. Сначала можно попробовать отсоединить ее с помощью грубой силы, постукивая киянкой. Если это не сработало, то необходимо отпустить крепежные болты улитки со всех сторон. Делать это нужно плавно и осторожно, чтобы не получился перекос и не повредились колеса турбины;
    • после отсоединения улиток нужно проверить наличие люфта вала. Осевого (продольного) люфта быть не должно. Если он все же имеется, это означает, что, вероятнее всего, сломан вал или сама турбина уже существенно износилась. Радиальный (поперечный) люфт допустим в пределах одного миллиметра;
    • после можно приступить к снятию колеса компрессора. Не стоит забывать, что чаще всего у компрессорного вала левая резьба;
    • далее необходимо извлечь уплотнительные вкладыши из углублений ротора;
    • затем откручиваются болты и извлекается упорный подшипник;
    • последний штрих — с торцевой части корпуса турбины снимаются вкладыши и стопорные кольца [1] .
  2. Прочистка. Все элементы турбины потребуется очистить от ржавчины, остатков масла и других видов загрязнений, причем промыть детали необходимо как внутри, так и снаружи. Это делается в том числе для того, чтобы определить, в каком состоянии находятся элементы. После дефектовки сломанные и не подлежащие ремонту детали необходимо заменить. Как правило, меняются и многие уплотнительные элементы и крепления. Однако на данном этапе также есть свои нюансы: непрофессионально выполненная очистка, как и неправильный демонтаж, чревата новыми проблемами. Иначе говоря, если части турбины плохо промыть и установить обратно, это может привести к новым поломкам. При очистке элементов не обойтись без специального оборудования — пескоструйного аппарата для корпуса турбины и ультразвуковой ванны, в которую помещаются трубки слива и маслоподачи.
  3. Замена картриджа . Сразу стоит отметить, что не всегда причиной сбоя в работе турбины становится неисправность картриджа. Но все-таки чаще всего проблема кроется именно в этом элементе турбокомпрессора. И если это так, то для восстановления нормальной работы турбины картридж придется заменить. Желательно перед установкой нового картриджа выполнить балансировку и добалансировку узла, чтобы свести к минимуму остаточные вибрации вала. Это поможет увеличить ресурс и срок службы картриджа. Но, к сожалению, при ремонте турбины в «гаражной» мастерской балансировка и добалансировка — роскошь, ведь для этих процедур необходимы специальные стенды. Это дорогостоящее оборудование, требующее к тому же для работы с ним особых знаний и навыков. Поэтому позволить себе такие стенды могут лишь профессиональные сервисные центры, где трудятся настоящие специалисты, а не мастера-самоучки.
  4. Монтаж. Чтобы снова собрать и установить турбину, понадобится совершить все те же действия, что и при демонтаже, только в обратном порядке. Опять-таки, большинство автовладельцев размышляют так: раз монтаж — это «демонтаж наоборот», то и выполнить его не составит труда. Тем не менее сборка и установка турбины требует прежде всего внимательности и соблюдения чистоты, так как мельчайшие частицы грязи могут привести к износу элементов, и тогда весь ремонт пройдет зря — турбокомпрессор попросту снова сломается. Также, монтируя турбину, нельзя использовать герметизирующие средства, потому что избыток вещества может попасть внутрь турбины. Так или иначе, монтаж представляет собой непростую многоэтапную процедуру:
    • сперва нужно осмотреть детали турбины и проверить на чистоту — на них не должно быть нагара, масла и прочих загрязнений;
    • если на данном этапе выявляются трещины и повреждения на демонтируемых элементах, вместо них устанавливаются новые — из ремкомплекта;
    • следует заменить воздушный и масляный фильтры. Замене подлежит и масло в турбине, ведь оно постоянно подвергается действию высокой температуры, из-за чего достаточно быстро становится непригодным для работы турбокомпрессора;
    • потом нужно смазать маслом втулки, вкладыши и маслосъемные кольца вала;
    • затем необходимо убедиться, что коренные и шатунные вкладыши поставлены плотно и не болтаются;
    • далее в картридж устанавливаются стопорные кольца — так, чтобы они оказались в специальных пазах;
    • после этого монтируются вкладыши турбины (фиксируются они с помощью стопорного кольца), а также компрессорный вкладыш;
    • потом необходимо вставить подшипник скольжения (втулку), на него надеть кольцо пластины и затянуть его болтами;
    • затем устанавливается грязезащитная пластина и маслосъемное кольцо, а компрессорная и турбинная улитки возвращаются на место;
    • далее к турбине подсоединяются впускные и выпускные шланги. Их необходимо аккуратно затянуть хомутами и проверить герметичность соединения шлангов;
    • потом можно включить стартер и держать его включенным до пуска двигателя, но не более 10–15 секунд — пока из маслоподающей магистрали не появится масло;
    • после этого нужно плотней затянуть штуцер и завести двигатель на холостых оборотах на три–четыре минуты, чтобы убедиться, что все соединения хорошо затянуты и нигде нет протечек.

Если действовать по обозначенному алгоритму, все может получиться. Также специалисты рекомендуют автомобилистам после ремонта турбины дизельных или бензиновых двигателей своими руками не давать на мотор полную нагрузку в течение первых 500 км пробега.

Что делать, если проблема не решилась?

Далеко не всегда автовладельцу удается решить проблему с турбиной самостоятельно. Вот он поменял картридж в турбине, собрал ее и поставил обратно в машину, а проблема (например, с потерей мощности) так и не исчезла. Что делать, если выполненный своими руками ремонт дизельной или бензиновой турбины не помог?

Впрочем, дело не всегда в самой турбине. Вполне возможно, что неисправны или неправильно отрегулированы другие узлы авто. Конечно, если это так, установка нового картриджа ничего не изменит. Двигатель будет и дальше подвергаться нагрузке. В результате мотор может попросту сломаться — водитель не успеет вовремя исправить ситуацию, поскольку будет думать, что проблема уже устранена. Поэтому без полной диагностики автомобиля для выявления конкретной причины сбоев в работе турбины, скорее всего, ничего не выйдет. Порой выясняется, что и ремонт потребуется куда более серьезный, который в домашних условиях произвести нереально. Иногда необходимо вмешательство в электронные системы управления или разборка и сборка двигателя — и такие работы выполняют только в специализированных автомастерских. Поэтому не стоит искушать судьбу, тратить драгоценное время и нести непредвиденные расходы, а следует сразу обращаться в профессиональные сервисные центры.

И самое важное — выбрать «правильный» техцентр. Ведь если и отказываться от самостоятельного ремонта турбины из-за рисков, то лишь в пользу такой мастерской, где все сделают на высоком уровне. Новые поломки и убытки, а тем более по вине неквалифицированных автомехаников, точно никому не нужны.

На рынке представлено много автосервисов, и в каждом готовы уверить нового клиента в высочайшем качестве оказываемых услуг. Но следует быть начеку, а чтобы не прогадать с выбором, можно воспользоваться несколькими рекомендациями. Занимаясь поисками сервисного центра, стоит:

  • проверить наличие сертификатов на право оказывать услуги;
  • выяснить, предоставляется ли гарантия на работы;
  • уточнить, имеет ли персонал опыт ремонта машин той или иной марки;
  • узнать, есть ли у автосервиса специальное диагностическое оборудование;
  • поинтересоваться о наличии склада автозапчастей.

Обычно, когда турбокомпрессор дает сбой, автовладелец первым делом задается вопросом: как самому отремонтировать турбину? Но сломаться она может по разным причинам. Иногда неполадки в работе турбокомпрессора означают, что агрегат уже отжил свое, иногда — что требуется замена картриджа, а порой проблема гораздо серьезнее. И тогда неквалифицированное вмешательство может привести к поломке самого мотора. Поэтому залогом успешного ремонта считается профессиональная диагностика: если причина точно установлена, ее можно устранить. Мастера в сервисных центрах используют спецоборудование на всех этапах ремонта, а еще у них есть особые знания, навыки и большой опыт в таких вопросах. Поэтому не стоит ломать голову над тем, как отремонтировать турбину своими руками, — следует сразу довериться профессионалам, чтобы не пришлось переплачивать за переделывание работ или покупать новую турбину.

Как проверить турбину на автомобиле


Для определения работоспособности турбокомпрессора, прежде всего, необходимо провести его комплексную диагностику на автомобиле, проверить его без снятия с двигателя. Только по результатам диагностики турбокомпрессора можно сделать правильный вывод о его работоспособности, понять стоит ли заниматься турбиной дальше, или необходимо проверить сопутствующие узлы и агрегаты двигателя, или заменить их. Ремонт турбины может потребоваться, если Ваш автомобиль проявляет следующие симптомы неисправности:

  • Двигатель не развивает полную мощность.
  • Отработавшие газы имеют черный (обогащенная смесь) или синий (сгорает масло) цвет.
  • Увеличенная токсичность выхлопа (бензиновый мотор).
  • Повышенный расход масла.
  • Шумная работа турбокомпрессора.
  • Утечки масла из корпуса турбокомпрессора.

Выявить причину указанных неисправностей, по характерным симптомам, Вы можете, воспользовавшись функцией «On-line диагностика турбин».

Проверка турбины на автомобиле


Зачастую владельцы турбированных авто не знают как проверить турбину на автомобиле самостоятельно. Данный материал поможет Вам разобраться в этом.



1. Отсоедините и осмотрите патрубки. Патрубок, соединяющий турбину с впускным коллектором двигателя или интеркулером. Они должны быть сухими или с очень незначительными следами масла. Если в патрубках и на входе в турбокомпрессор обильное масло и в двигателе повышенный расход масла, нужно выяснить, что является причиной расхода масла – неисправная турбина или износ двигателя. Или то и другое, и с чего следует начинать ремонт.



2. Осмотрите лопасти колеса компрессора турбины. Они должны быть без зазубрин и забоин, не погнутые, правильной формы, с небольшим зазором повторяя проточную часть холодной улитки. Если есть повреждение лопастей (см. фото), турбокомпрессор подлежит ремонту либо замене.





3. Подвигайте вал в осевом направлении — люфт на руку чувствоваться не должен либо он незначительный до 0,05 мм. Если есть больший осевой люфт — турбина подлежит ремонту либо замене.



4. Подвигайте вал в радиальном направлении. В этом случае люфт до 1,0 мм хорошо ощутим на руку. При этом если отклонить вал в крайнее радиальное направление и провернуть, его лопатки не должны задевать за холодную улитку. Если лопатки задевают или люфт выше нормы – турбокомпрессор подлежит ремонту либо замене.





5. Осмотрите патрубки, фланцы, корпус подшипников, корпуса турбины и компрессора на предмет наличия трещин. Трещины на корпусе появляются через определённое время эксплуатации почти у всех турбокомпрессоров, независимо от их марки и области применения. При наличии трещин турбокомпрессор подлежит ремонту либо замене.



6. Если есть падение мощности двигателя и при всех проведенных операциях ничего не обнаружено – необходимо провести проверку герметичности впускного и выпускного тракта. Падение мощности двигателя может быть следствием неправильной регулировки топливной аппаратуры у дизелей, топливной автоматики и настройки системы зажигания у бензиновых двигателей. А также отказ любого из элементов в системе регулирования степени наддува может привести к падению тяги и (или) повышенному расходу топлива.

Для профессиональной диагностики турбины, следует обращаться на специализированное предприятие по ремонту турбин – «ТурбоМикрон».

Комплексная диагностика турбокомпрессора, а также диагностика системы управления наддувом турбокомпрессора – это работа наших специалистов.

Если турбокомпрессор демонтирован и попадает к нам на диагностику, мы однозначно можем проверить его состояние (работоспособность, возможную причину выхода из строя). Производится диагностика турбины в первую очередь визуально на предмет целостности корпусных деталей и выявления механических повреждений лопастей колеса турбины или компрессора, следов утечки масла. В случае если после внешнего осмотра не выявлено никаких повреждений, но есть жалобы на работу турбокомпрессора, проводится проверка на специализированных диагностических стендах фирмы SCHENCK либо Turbo Technics.

Простая самодельная паровая турбина. Электро турбина на авто. Возможно ли это? Можно ли сделать своими руками. Только реальная правда Как сделать турбину в домашних условиях

Оборудование автомобиля турбонаддувом можно отнести к одному из самых серьезных и затратных видов тюнинга. Такая операция позволяет сразу же получить заметное увеличение мощности мотора, что придется по душе большинству автолюбителей. Именно поэтому автовладельцы принимают решение установить на свой автомобиль турбонагнетатель. Единственное, что может остановить автолюбителя в такой ситуации – это цена самой турбины и ее инсталляции в автомобиль. И если экономия на качестве запчастей (то бишь нагнетателя) довольно сомнительный шаг, то установка турбонаддува своими силами поможет значительно сократить расходы на такой вид тюнинга.

Внешний вид турбины

Так как установка турбины довольно ответственный и трудоемкий процесс, мы рекомендуем продумать все детали заранее. У опытных автомобилистов сложностей, скорее всего, не возникнет, чего нельзя сказать о новичках. Начинать нужно с главного – выбора самой турбины. Она должна подходить (а еще лучше специально выпускаться) для конкретной марки и модели авто. Весь дальнейший процесс монтажа по большому счету зависит именно от вашего изначального выбора.

Внимание! Выбирая турбонагнетатель, следует учитывать такие его характеристики, как порог наддува, тепловыделение, мощность и прочие свойства. Кроме того, нужно помнить что тут, как и везде, нужно знать меру – все характеристики должны быть сбалансированы.

Также перед тем как приступать непосредственно установке турбонаддува на мотор автомобиля, нужно проверить (а лучше заменить) воздушный и масляный фильтры, сменить масло, проверить состояние всех патрубков маслопровода. Очень важно чтобы в процессе эксплуатации турбины никакие частички пыли и грязи не попали масляные магистрали нагнетателя.

Кроме того, следует проверить:

  • катализатор (если он есть) – когда он забит, в системе могут возникать излишки отработавших газов, что негативно сказывается на работе турбины;
  • корпус воздушного фильтра – он должен быть герметичным;
  • вентиляцию картера и воздушные патрубки – лучше перестраховаться и промыть их бензином.

Все эти проверки — непустая трата времени. Трещины, разрывы и засоры в системе смазки, выхлопа или подачи воздуха могут привести не только к поломке самой турбины, а и к капитальному ремонту всего силового агрегата.

Комплект турбонаддува для автомобиля ВАЗ

Установка наддува

Итак, если вы решили установить турбонаддув своими руками, проводить процедуру нужно в следующем порядке:

  1. Начнем с того, что купленный комплект нагнетателя следует тщательно осмотреть на предмет вмятин, трещин и других дефектов. Кроме того, нужно уделить внимание отверстию для подачи масла – внутри не должно быть грязи, пыли и прочих посторонних предметов.
  2. После этого можно приступить к заправке турбины маслом. Очень важно ответственно подойти к выбору масла, ведь от этого в значительной степени зависят эксплуатационные характеристики наддува.
  3. Масло в отверстие заливается до самого верха, можно прокачать его ручным насосом, для наилучшего распределения внутри турбины. Если в процессе услышите шипение – не стоит пугаться, это нормальное явление.
  4. Мероприятие повторяется несколько раз. Поле этого все масло нужно вылить из устройства.
  5. Монтируя турбину на двигатель нужно расположить ее таким образом, чтобы масло могло свободно сливаться через маслоподающее отверстие.
  6. Чтобы турбину было удобнее устанавливать лучше демонтировать теплоэкран, выпускной коллектор, а также генератор. Потом необходимо слить всю охлаждающую жидкость из системы.
  7. Сливаем все масло. В блоке мотора высверливается отверстие, в которое на герметик устанавливается фитинг. После этого удаляем датчик температуры масла.
  8. Устанавливаем адаптер, через который масло будет подаваться в турбину.
  9. Далее возвращается на место теплозащитный экран, монтируется турбина и впускной коллектор. Фитинг и турбина соединяются шлангом, монтируется перепускной клапан.
  10. На завершающем этапе устанавливаем интеркуллер и впускной пайпинг.

8-клапанный мотор ВАЗ с установленным турбонаддувом

Когда процесс монтажа закончен можно переходить к тестированию системы на работоспособность. Снимаем с цилиндров высоковольтные провода и прокручиваем мотор стартером. Если при этом давление масла в норме (гаснет лампа-индикатор на приборной панели), значит система работает нормально и можно запускать мотор. Первый раз двигателю нужно дать поработать минут 15 на холостых.

Заключение

Обкатка мотора, на который только установили турбину, длится полторы – две тысячи километров. В этот период ни мотор, ни систему наддува нельзя поддавать серьезным нагрузкам. Давление в турбине не должно превышать 0,5 бар. Кроме того, чтобы система прослужила долгое время без поломок нужно очень тщательно следить за состоянием масляного и воздушного фильтров, воздуховодов и маслопровода. И главное: прежде чем заглушить мотор, дайте ему поработать несколько минут на холостых – это даст турбонаддуву охладиться. Надеемся, что турбина, установленная своими руками, добавит драйва и динамики вашему автомобилю, а с вашего лица не будет сходить счастливая улыбка.

Паровая турбина – это тепловой двигатель, который преобразует тепловую энергию из пара в энергию механическую вращения вала. Посредством паропровода нагретый свежий пар, поступая из котла, подходит к паровой турбине, после чего значительная часть высвобожденной тепловой энергии превращается в механическую работу.

Работа паровой турбины

В турбинной установке находящейся в котле, три среды: вода, пар, а также конденсат образуют такой себе замкнутый цикл. В процессе преобразования, при этом, теряется лишь небольшое количество пара и воды. Это количество воды постоянно восполняется добавкой в установку сырой воды, которая проходит предварительно через водоочиститель. Там вода подвергается обработке химическими составами, необходимыми для удаления содержащихся в воде, не нужных примесей.

Принцип работы:

  • Отработавший пар с довольно-таки пониженными давлением и температурой попадает из турбины в конденсатор.
  • Там он встречает на пути систему различных трубок, по которым непрерывно прокачивается с помощью циркуляционного насоса охлаждающая вода. Берут ее преимущественно из рек, озер или прудов.
  • Соприкасаясь с холодной поверхностью трубка конденсатора, выработавший пар конденсируется, превращаясь тем самым, в воду (конденсат).
  • Непрерывно откачиваясь из конденсатора специальным насосом, конденсат через подогреватель попадает в деаэратор.
  • Оттуда насос передает его в паровой котел.

В установке имеется также турбонаддув и подогреватель. Его функцией является необходимость сообщить конденсату добавочное количество тепла. Современные паротурбинные установки преимущественно оборудованы несколькими подогревателями. К тому же, для подогрева питательной жидкости необходима, главным образом, теплота от пара, который отбирается из промежуточных ступеней самой турбины в пределах 15-30% от совокупного расхода пара. Это дает хорошее повышение КПД установки.

Современная паровая электростанция в действии

Тепло, отработанного в турбине пара поступает в конденсатор через трубки. Количество высвобождаемого тепла велико, и, следовательно, охлаждающая вода должна быть нагрета незначительно. В виду этого, расход у мощных паротурбинных установок очень велик. Иногда он достигает до 20000 м3/час. Особенно если мощность станции 100000 кВт. В этих случаях охлаждающая вода подается циркуляционным насосам из речки и после выполнения своей функции сливается снова в реку, только ниже места забора.


В паровых турбинах строение таково, что потенциальная энергия пара, пройдя процесс расширении в соплах, преобразуется в кинетическую энергию, способную двигаться с большой скоростью. Мощная струя пара подается на изогнутые лопатки, которые закреплены по окружности диска, насаженного на вал. Воздействие сильной струи пара на лопасти и приводит вал во вращение.

Чтобы преобразовать энергию пара в кинетическую, нужно обеспечить ему беспрепятственный выход из парогенератора, в котором он находится, по соплу, в пространство. При всем этом, давление пара необходимо выше, чем давление того самого пространства. Следует знать, что пар будет выходить с очень высокой скоростью.

Скорость выхода пара из сопла зависит от таких факторов:

  • От температуры и давления до расширения;
  • Какое давление присутствует в пространстве, в которое он вытекает;
  • Форма сопла, по которому вытекает пар, также влияет на скорость.

Вал турбины должен соединяться с валом самой рабочей машины. Какой она будет, зависит от области, в которой применяется рабочая машина. Это может быть энергетика, металлургия, приводы турбогенераторов, воздуходувные машины, компрессоры, насосы, водный и железнодорожный транспорт.

Устройство паровой турбины

Паротурбинная установка – является основным типом двигателей на современных тепловых и атомных электростанциях, которые вырабатывают 85 – 90% электроэнергии, потребляемой во всем мире.


Паровые турбины отличаются большой быстроходностью. Она преимущественно равна 3000 об. мин., и имеют при этом сравнительно малые габариты и массу. В современной промышленности сегодня выпускают турбоагрегаты различных мощностей, даже такие, где в одном агрегате при высокой экономичности свыше тысячи мегаватт.

Изобретен данный агрегат очень давно. В его создании принимали участие многие ученые. В России основоположником строительства паровых турбин принято считать Поликарпа Залесова, который внедрял данные сооружения на Алтае в начале девятнадцатого века.

Паровые турбины делятся на:

  • Конденсационные;
  • Теплофикационные;
  • Специального назначения;
  • Активные;
  • Реактивные;
  • Активно-раективные.

Наиболее распространенная – конденсационная турбина – работает с выпуском отработанного пара в конденсатор с глубоким вакуумом. От промежуточных ступеней ее турбин, как правило, берется некоторое количество пара в целях регенерации. Главное назначение конденсационных установок – выработка электроэнергии.

Строение паровой турбины

Паровые турбины строят в качестве стационарных конструкций, которые используют в основном на заводских силовых установках или электростанциях, и транспортных, необходимых для работы судовых котлов.

Независимо от принципа работы, суть происходящих действий будет оставаться неизменной – струя пара, вытекающая из сопла, будет направляться на лопатки диска, имеющегося на валу, и тот приводится в действие.

Паровые турбины различают по следующим характеристикам:

  • Оборотам;
  • Количеству корпусов;
  • Направлению движения струи пара;
  • Числу валов;
  • Расположению конденсационной установки;
  • Функциональности.

Паровые турбины обеспечивают длительную выработку механической энергии при температуре охлаждающей их воды до 330 С Цельсия. Также турбины должны выполнять продолжительную надежную работу с нагрузкой номинальной от 30 до 100%. Что необходимо для регулирования распределения электрической нагрузки. Самые распространенные конденсационные турбины обязаны обеспечивать длительное действие при температуре выхлопного процесса до 700 С.

Паровая электростанция: особенности работы установки

Система регулирования работы турбины при резком сбросе мощности и отключении ТГ от сети, должна ограничивать быстрый заброс частоты вращения ее ротора, и не допустить срабатывания датчика безопасности. Работа турбины допускает возможность мгновенного сброса электронапряжения до нуля. Также турбины должны давать возможность восстановить нагрузку до исходной, или любой другой цифры в регулировочном диапазоне, при скорости не менее 10% от номинальной мощности за секунду.


Обязательные режимы работы:

  • С отключенным подогревателем высокого давления;
  • С нагрузкой в рамках собственных нужд в пределах 40 минут после сброса;
  • На холостом ходу 15 минут после сброса электро- нагрузки;
  • Для проведения испытания на холостом ходу 20 часов после пуска турбины;
  • Срок службы рабочих турбин между ремонтами должен быть не менее 4 лет;
  • Новые агрегаты имеют гарантию в 5 лет;
  • Период работы на отказ у паровой турбины не менее 6000 часов;
  • Коэффициент готовности у установки не менее 0,98.

Паровая турбина имеет срок службы более 30 лет. Исключением являются лишь быстроизнашивающиеся детали и элементы.

Паровая турбина (видео)

Паровая турбина своими руками – агрегат, который является сердцем практически любой электростанции, работает по принципу превращения энергии из паровой в механическую. Однако такую машину вполне можно сделать и в домашних условиях. Конечно же это будет мини-устройство, и скорее всего ваша самодельная турбина будет газовая или воздушная, но такая модель так же пригодится в быту как и паровая турбина для ТЭЦ. Правильно разработанные схема, чертеж и рисунок помогут вам добиться положительного результата от самоделки.

Применение пара на практике довольно известно в промышленных целях, поскольку паровые турбины уже давно используют данный принцип.

Именно такое оборудование работает на ТЭЦ и электростанциях. Правда, для некоторых мастеровых людей не составляет особой трудности сделать их аналоги скромных размеров в домашних условиях.

Принцип функционирования

Дело в том, что паровая турбина по большому счету это часть специального механизма, основная задача которого преобразование энергии пара в электрическую или тепловую.

Технологически весь процесс выглядит следующим образом:

  1. При сжигании различных видов топлива в топке вода превращается в пар.
  2. При дальнейшем перегреве пара до 435 ºС и давлении 3.43 МПа пар по трубам передается на турбину, где при помощи особых частей происходит его равномерное распределение по соплам.
  3. С сопел пар подается на специальные лопатки изогнутой формы, что крепятся на валу, из-за этого они вращаются, в результате чего кинетическая энергия трансформируется в механическую.
  4. Вал генератора является «электродвигателем» наоборот и вращается при помощи ротора турбины, и это позволяет вырабатывать электричество.
  5. Далее пар в конденсаторе при контакте с холодной водой опять превращается в воду, которую насосы снова закачивают на разогрев.

Как соорудить мини-паротурбину своими руками

В Сети можно столкнуться с большим количеством вариантов, в которых рассматривается самодельный способ изготовления данного агрегата.

Для этих целей будет использоваться обычная консервная банка, проволока из алюминия, кусочек жести, и крепежные материалы.

Перечисленные материалы позволят сделать задуманное дома, не применяя для этих целей специальное оборудование и инструмент. Данная турбина будет наглядно демонстрировать превращение энергии пара в электричество.

Процесс изготовления

В крышке банки проделывается два отверстия, в одно из которых впаивается часть трубки. Берется жесть и вырезается крыльчатка турбины и крепится к П-образной полоске.

После этого крепится полоска на другое отверстие, крыльчатка закрепляется лопастями напротив трубки.

Сооружение крепят на проволочную подставку, берут шприц с водой и ее заполняют, а снизу зажигают сухое топливо. Из трубки будет вырываться струя пара, что приведет в движение импровизированный ротор.

Правда, мощности такой турбины ни на что не хватит, поскольку кпд ее очень низкий. Она может рассматриваться только в качестве макета для того, чтобы понять принцип работы оборудования.

Изготовление небольшого генерирующего устройства электроэнергии своими руками

Для этих целей вполне подойдет компьютерный кулер, из которого для изготовления крыльчатки будет сооружена маломощная турбина.

С кулера следует снять электрический двигатель и установить на одной оси с крыльчаткой.

Полученное устройство следует монтировать в круглом алюминиевом корпусе. За основу берется крышка чайника, а точнее ее диаметр.

В его дне проделывают отверстие, куда при помощи паяльника монтируется трубка, из которой делают змеевик. Противоположный конец трубки следует подвести к лопаткам крыльчатки, благодаря чему конструкция и работает.

Змеевик – это наиболее важная часть всего устройства. Для его изготовления лучше использовать проволоку из меди, правда с учетом малой толщины и постоянным перегревом она имеет небольшой срок эксплуатации. Поэтому, оптимально в устройство ставить нержавеющую трубку.

Функционирование самодельного парового оборудования и его особенности

Итак, мини-электрическая машина готова и можно приступать к ее проверке.

Залив воду в чайник и поставив его на плиту замечаем, что при закипании образуется пар, энергии которого хватит для зарядки мобильного телефона или работы светодиодной лампочки.

Характерно, что в домашних условиях подобная электростанция может использоваться, как игрушка, поскольку ввиду малой мощности электричества его не хватит для работы оборудования или бытовой техники.

Стоит отметить: если вы отправляетесь в многодневный поход и возьмете с собой данное оборудование, то по достоинству сможете оценить все плюсы, которые оно дает. Например, вы сможете подзарядить аккумулятор мобильного телефона, фотоаппарата или других гаджетов.

К сожалению, дома сооружение паровой турбины, мощность которой будет порядка 500 Вт и более очень сложно и сопряжено с большими денежными затратами.

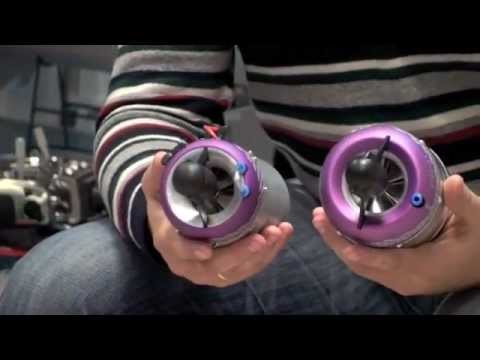

Смотрите видео, в котором опытный пользователь демонстрирует возможности и устройство паровой турбины, изготовленной своими руками:

Одной из возможностей продлить жизнь старому автомобилю, например любому ВАЗ 2107, 2106, 2114, 2112, является его тюнинг. Конечно, речь в данном случае идет не об установке новых дисков и чехлов, а в первую очередь о повышении мощности двигателя. И один из самых простых и вполне доступных вариантов обеспечения этого – установить на мотор механический нагнетатель своими силами.

Механический нагнетатель на ВАЗ – за и против

Чем больше мотор и чем больше в нем цилиндров – тем выше его мощность. Таков самый первый вывод при наблюдении за моторами и машинами. Но это не всегда именно так. Чем больше топлива сгорает в цилиндрах двигателя, тем большую мощность он способен показать. Но объем цилиндров конечен, а мощность хочется иметь повышенную. Вот в этих случаях на помощь приходит механический нагнетатель воздуха.

Принцип его действия чрезвычайно прост и работает на любых автомобилях, в том числе семейства ВАЗ 2107, 2106, 2114, 2112 – он обеспечивает подачу дополнительного воздуха в мотор, в результате чего:

  • увеличивается продувка цилиндров, и они лучше освобождаются от остатков сгоревшего топлива;
  • в цилиндры мотора попадает больше топлива, что обеспечивает получение большей мощности;
  • повышается степень сжатия, что также дает прирост мощности.

Такой подход практически похож на режим турбо, применяемый на дизелях. Только там для этих целей используется турбонагнетатель, приводимый в действие выхлопными газами, а в этом случае – механический нагнетатель воздуха , который ремнем связан с коленвалом двигателя. Такой подход гораздо проще, подача воздуха зависит от оборотов двигателя, чем они выше, тем его поступает больше; а также не требует обеспечения режимов работы турбины и может быть выполнен своими руками на любом автомобиле ВАЗ.

Стоит учесть, что если механический нагнетатель ставится на инжекторную машину ВАЗ, то потребуется изменение прошивки. Однако подобную доработку можно сделать и для карбюраторного авто, только в этом случае, скорее всего, придется менять жиклеры в карбюраторе и регулировать угол опережения зажигания.

Не стоит забывать, что вами производится форсирование двигателя ВАЗ, будь то любая его модель 2107, 2106, 2114, 2112, работа должна выполняться комплексно, и только тогда возможно получение ожидаемого результата. Однако это не такая уж и большая плата за прирост мощности.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое.
После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Здесь надо учесть, каким образом будет изменена топливная и охлаждающая система автомобиля, какие изменения необходимо внести в его управление и как это осуществить, какое давление окажется допустимым для безопасной работы мотора, при реализации с помощью подобного устройства режима турбо.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

Главное достоинство подобного подхода по реализации режима турбо на своей машине – простота и полная адаптация технических решений под конкретный вариант – 2107, 2106, 2114, 2112. Как правило, изготовителями КИТ-наборов являются китайские производители, что обеспечивает их достаточно приемлемую цену.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля .

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео

Один из доступных автолюбителям способов форсировать мотор старого автомобиля и придать ему новую жизнь – поставить нагнетатель воздуха. Эту работу можно выполнить и своими руками, если использовать имеющиеся в продаже КИТ-наборы на автомобили ВАЗ.

Многие водители очень часто сталкиваются с проблемой недостаточной мощности двигателя. Особенно часто вопросом об увеличении мощности задаются владельцы отечественных машин, например марки ВАЗ, или старых иномарок. Как ни странно, один из лучших решений на сегодняшний день остается установка турбонаддува. Данный апгрейд, конечно, увеличит потребление бензина, но и мощность мотора возрастет в разы. К тому же нет никакой необходимости обращаться в сервисный центр или на СТО, эту систему вполне возможно установить своими руками.

Что такое турбонаддув?

И так, вы уже поняли, что турбонаддува (или как его еще называют “турбина”), это хороший способ увеличить производительность двигателя, но давайте разберем более подробно, как он работает.

Первое что хочется сказать, турбина – это очень полезная для окружающей среды штука. Полезность заключается в том, что работа этого агрегата основывается на потреблении энергии из уже отработавших газов.

Выхлопные газы попадают на крыльчатку турбины. Вследствие этого крыльчатка раскручивается, а вместе с ней приводятся в движение и лопасти компрессора, которые расположены на том же валу. Преимущества данной системы таковы:

  • Увеличение мощности на 30-40% за счет маленького потребления топлива;
  • Польза для окружающей среды;
  • Возможность установки на любую марку машины;
  • Возможность установки своими руками.

Раскручиваясь, компрессор нагнетает воздух в цилиндрах двигателя, т.е. бензин сильнее начинает обогащаться воздухом, и обогащенная топливовоздушная смесь, под давлением созданным искусственным наддувом, а не разряжением в больших объемах приходит в цилиндры, где и сгорает.

Конечно, из-за создания большой мощности вследствие сгорания больших объемов топлива и нагнетания кислорода, вся система под конец такта сжатия довольно сильно греется, так что возможен даже взрыв, но изобретатели данного механизма придумали как свести на нет вероятность такого исхода. Решение довольно простое, турбонаддув снабжен интеркуллером, который, по сути, является радиатором для охлаждения воздуха и соответственно всей системы.

Процесс самостоятельной установки турбонаддува

Для того чтобы поставить этот девайс на двигатель своими руками, нужно прежде всего понять одну вещь, независимо от марки автомобиля, модели турбины и прочих мелочей, принцип работы любого такого агрегата практически идентичен, так что проводимые работы в 95% случаев будут примерно одинаковы.

Ну давайте же начнем, а начать нужно со снятия с двигателя воздушного фильтра и карбюратора. Делается это потому, что патрубок приема устанавливается в то место, где находится карбюратор, а штатная приемная труба от карбюратора попросту удаляется. Также не будет лишним закрепить всю конструкцию нормальными болтами, для большей надежности. Газоотводящий патрубок будет заменен на шпильки коллектора выхлопа, а приемная труба глушителя будет введена снизу.

Теперь нашу турбину надо закрепить на горизонтальном фланце все того же патрубка. Когда эти действия проделаны, в выпускной тракт турбонаддува необходимо ввести законцовку с кольцом уплотнителя для отводящего патрубка (она имеет цилиндрическую форму).

Что касается прямоугольно фланца на патрубке, то он крепится на приемной трубе при помощи медной прокладки. Это дает необходимый показатель жесткости и прочности крепления.

Следующим шагом необходимо соединить патрубок впуска и выпуска воздуха с аналогичной частью компрессора нашей системы. Делается это при помощи соединительного патрубка. Он имеет диаметр в 50 миллиметров и закрепляется при помощи пластиковых хомутов. На выходе из компрессора следует поставить еще один патрубок, но уже алюминиевый. После этого, можно приступить к возврату в систему двигателя его родного карбюратора. Для этого своими руками, с помощью штатных шпилек присоединяем его к горизонтальному фланцу при помощи родной прокладки.

Далее вам нужно демонтировать пластину, которая находится на крышки головки блока, но не перепутайте, их там несколько, а демонтировать нужно именно вторую с правой стороны. На ее место устанавливается приводной кронштейн дроссельной заслонки, которая отвечает за распределение и дозировку воздушных потоков, топлива, а теперь и выхлопа.

Теперь необходимо закрепить газопровод гидровакуумного усилителя. Крепится он на специально предназначенном штуцере входного патрубка. Далее ко всему этому делу присоединяются считывающие датчики приборов, дабы отслеживать показатели системы. В довершение всей работы не забудьте установить на место вентиляционный фильтр и трубу для вентиляции картера.

Вывод

Итак, как видите установить турбонаддув на двигатель внутреннего сгорания, будь то дизельный или бензиновый мотор, не представляет никакого труда. Всего-то и нужно, что прочитать данную статью и хоть немного представлять внутреннее устройство “сердца машины”. Если же вы в чем-то неуверены, всегда можно получить консультации в данном вопросе у специалистов на СТО.

Когда турбонаддув будет установлен на вашу машину, вы почувствуете значительное увеличения набирания оборотов, усиление динамики автомобиля и большую набираемую скорость . Все эти гигантские плюсы достигаются всего лишь при незначительном увеличении потребления топлива, так что думается, поставив данный девайс на своего “железного коня”, владелец только выиграет.

Да Нет

Как проверить работу турбины на дизеле в домашних условиях

Главная » Разное » Как проверить работу турбины на дизеле в домашних условиях

KIA Sorento PRIME GARAGE( МАЭСТРО) › Бортжурнал › О ЧЕМ СВИСТИТ ТУРБИНА?Как проверить турбину дизельного, бензинового двигателя…

Привет мои дорогие Други и Подруги!Решил вам для расширения кругозора создать вот такой вот ПОСТ…
Если вы эксплуатируете дизельный или бензиновый (турбированный) автомобиль, то стоит уделить особое внимание состоянию турбины. Это довольно дорогой агрегат, который существенно влияет на стоимость приобретаемого «железного коня». Если автомобиль ранее неправильно эксплуатировался может потребоваться ремонт турбины, который ощутимо ударит по карману. Поэтому к вопросу выбора автомобиля с турбокомпрессором стоит подходить с особой тщательностью.
Диагностика проблемы в автосалоне может обойтись вам в кругленькую сумму, и это не считая самого ремонта. Если средства ограничены, то вы можете самостоятельно проверить работу турбокомпрессора.
Основные неисправности турбины дизельного двигателя (тут и далее подрузумевается в том числе бензиновые турбированные аналоги) можно определить не прибегая к помощи специалистов. Часто автомобилисты или работники СТО сразу снимают турбокомпрессор с двигателя, не определив реальной проблемы. Это приводит к лишним тратам сил и времени. В большинстве случаев намного проще определить неисправность не снимая турбину.
Наиболее распространёнными признаками неисправности турбины являются:
чёрный, сизый или синий цвет выхлопных газов
шумная работа двигателя, помпаж
перегрев двигателя
большой расход масла или топлива
уменьшается тяга
К причинам таких проблем относят: грязное или некачественное масло, посторонние предметы внутри механизма турбины, отсутствие или низкий уровень масла.
Хотя это признаки показательны, далеко не всегда они указывают именно на неисправность работы турбины. В ряде случаев причиной их появления являются другие узлы двигателя.двигателя
Теперь рассмотрим, как самостоятельно проверить турбину дизельного двигателя и устранить проблемы.
Начнем с наиболее простых и легко обнаруживаемых визуально проблем, которые можно определить самостоятельно.
Уменьшение мощности двигателя, выхлопные газы стали чёрного цвета.
Налицо недостаточное поступление воздуха в двигатель и сгорания обогащённой смеси внутри турбины.

Причина: засорение клапана, утечка во впускном или выпускном коллекторе.

Устранение. Запускаем двигатель и слушаем работу турбины. По звуку можно определить, где именно возникла проблема. Проверяем места соединения воздушных патрубков, если там все в порядке переходим к воздушному фильтру. В случае если его работа нарушена, необходима замена.

Если есть возможность, то проверьте износ турбины. Для этого прокрутите немного ротор вокруг своей оси. Небольшой люфт является нормой, но если же ротор цепляет за корпус, турбину следует отдать в ремонт.

Если вы выполнили все перечисленные действия, а причина так и не найдена, проблема кроется в неисправности самого двигателя и топливной системы.

Сизый, белый или синеватый цвет выхлопных газов.
Серый (белый или синеватый) дым свидетельствует о том, что масло попадает выхлопную систему и там сгорает. В таком случае поломка возникла в турбине или двигателе. Не в зависимости от изменения цвета дыма растет потребление масла с 0,2 до 1 литра на тысячу километров.

Устранение: Проверяем воздушный фильтр, как ни странно вероятнее всего его загрязнение стало причиной утечки масла. Дело в том, что загрязненный воздушный фильтр пропускает незначительный объем воздуха из-за чего создается большая разница в давлении между корпусом компрессора и картриджем турбины (иначе корпус подшипников) и из второго в первый начинает вытекать масло. Если фильтр в порядке смотрим на наличие повреждений на роторе. После внимательно осматриваем сливной маслопровод на наличие пробок, перегибов и повреждений. Не в зависимости от результатов предыдущих проверок обратите внимание на давление картерных газов. Они могут препятствовать нормальному сливу масла. Часто эта проблема возникает из-за нарушений их системы вентиляции. И последнне ВЫПУСКНОЙ КОЛЛЕКТОР .В нем не должно быть МАСЛА…
Устранение. Опять же начинаем с воздушного фильтра. После проверяем давление в корпусе турбины и крепление. На глаз определяем износ турбины. Это можно сделать по люфту оси. Если все в норме, то скорее всего причина поломки в повышенном давлении картерных газов или засорении сливного маслопровода.

Шумная работа двигателя.Признаки неисправности турбины
Наиболее распространёнными признаками неисправности турбины являются:

чёрный, сизый или синий цвет выхлопных газов
шумная работа двигателя, помпаж
перегрев двигателя
большой расход масла или топлива
уменьшается тяга
К причинам таких проблем относят: грязное или некачественное масло, посторонние предметы внутри механизма турбины, отсутствие или низкий уровень масла.

Хотя это признаки показательны, далеко не всегда они указывают именно на неисправность работы турбины. В ряде случаев причиной их появления являются другие узлы двигателя.

Диагностика турбины без снятия с двигателя
Теперь рассмотрим, как самостоятельно проверить турбину дизельного двигателя и устранить проблемы.

Начнем с наиболее простых и легко обнаруживаемых визуально проблем, которые можно определить самостоятельно.
Уменьшение мощности двигателя, выхлопные газы стали чёрного цвета.
Налицо недостаточное поступление воздуха в двигатель и сгорания обогащённой смеси внутри турбины.

Причина: засорение клапана, утечка во впускном или выпускном коллекторе.

Устранение. Запускаем двигатель и слушаем работу турбины. По звуку можно определить, где именно возникла проблема. Проверяем места соединения воздушных патрубков, если там все в порядке переходим к воздушному фильтру. В случае если его работа нарушена, необходима замена.

Если есть возможность, то проверьте износ турбины. Для этого прокрутите немного ротор вокруг своей оси. Небольшой люфт является нормой, но если же ротор цепляет за корпус, турбину следует отдать в ремонт.

Если вы выполнили все перечисленные действия, а причина так и не найдена, проблема кроется в неисправности самого двигателя и топливной системы.

Сизый, белый или синеватый цвет выхлопных газов.
Серый (белый или синеватый) дым свидетельствует о том, что масло попадает выхлопную систему и там сгорает. В таком случае поломка возникла в турбине или двигателе. Не в зависимости от изменения цвета дыма растет потребление масла с 0,2 до 1 литра на тысячу километров.

Устранение: Проверяем воздушный фильтр, как ни странно вероятнее всего его загрязнение стало причиной утечки масла. Дело в том, что загрязненный воздушный фильтр пропускает незначительный объем воздуха из-за чего создается большая разница в давлении между корпусом компрессора и картриджем турбины (иначе корпус подшипников) и из второго в первый начинает вытекать масло. Если фильтр в порядке смотрим на наличие повреждений на роторе. После внимательно осматриваем сливной маслопровод на наличие пробок, перегибов и повреждений. Не в зависимости от результатов предыдущих проверок обратите внимание на давление картерных газов. Они могут препятствовать нормальному сливу масла. Часто эта проблема возникает из-за нарушений их системы вентиляции.

И последнее – выпускной коллектор. На нём не должно быть следов масла.

Повышенный расход масла.
Устранение. Опять же начинаем с воздушного фильтра. После проверяем давление в корпусе турбины и крепление. На глаз определяем износ турбины. Это можно сделать по люфту оси. Если все в норме, то скорее всего причина поломки в повышенном давлении картерных газов или засорении сливного маслопровода.

Шумная работа двигателя.
Устранение. Проверяем все трубопроводы, которые работают под давлением, затем ось турбины. Просматриваем роторы на наличие повреждений. Если вы обнаружили потёртости или деформацию, необходимо снять турбину для более тщательного осмотра. Скорее всего, понадобится квалифицированный ремонт.
ДАЛЕЕ перейдем ко второму этапу проверки для него нам понадобиться посторонняя помощь.

Проверка наддува. Заведите мотор, откройте капот, найдите патрубок соединяющий турбину и впускной коллектор двигателя и пережмите его рукой, затем попросите своего товарища нажать на газ в течение 3-5 секунд, а потом отпустить. В это время вы должны почувствовать, как патрубок раздувается под давлением. Если такого нет в течение 3-4 циклов значит турбина сломана.
В большинстве случаев вполне хватает первых двух этапов для определения неисправности турбокомпрессора не снимая его с двигателя, но для пущей уверенности можно провести и следующие пункты.
Отсоедините и осмотрите патрубки. Если в них нет или имеется незначительные следы отпотевания масла — значит все хорошо, но если же там его много значит нужно выяснять причину. Иногда турбина при этом совершенно исправна, а виной всему двигатель.
Посмотрите на состояние крылатки турбины, если есть следы зазубрин и забоин то турбину как можно раньше нужно снять для проведения ремонта или полной замены.
Попробуйте переместить вал в осевом направлении. Люфта вообще не должно ощущаться, поскольку его допустимое значение менее 0,05мм в противном случае турбина является сломанной.
Передвиньте вал в радиальном направлении. Его значение достигает 1 мм, поэтому его можно ощутить. Прокрутите крыльчатку вокруг своей оси. При этом она не должна задевать стенки. Если это все же происходит или люфт значительно больше значит турбина в скором времени сломается или уже сломана.
Если предыдущие этапы не дали результатов осмотрите корпус турбины, патрубки, фланцы, коллекторы двигателя на наличие трещин.
Будьте более внимательны к работе своего автомобиля. Если вы заметили какое-то изменение, то не ждите усугубления проблемы, а проведите диагностику. Всегда используйте только качественное масло, масляные фильтры и меняйте их в срок. Это поможет турбине на дизельном двигателе прослужить вам долгие годы…


P. S думаю что многие не будут читать этот познавательный пост до конца, тогда просто ДЕЛИТЕСЬ кому-то может он нужен.

Полный размер

ТурбокомпрессоР

Как проверить турбину на дизельном двигателе

Необходимость проверить турбину дизельного двигателя своими руками может возникнуть по ряду причин. Выполнение диагностики турбокомпрессора на СТО зачастую потребует определенных финансовых затрат, так как специалисты в большинстве случаев подключают диагностическое оборудование, снимают турбину с двигателя для проверки.

Чтобы выявить неисправности самостоятельно без снятия турбины, можно воспользоваться несколькими способами диагностики. На проблемы с турбокомпрессором могут указывать следующие прямые или косвенные признаки, которые проявляются в процессе работы силового агрегата:

  • появление черного, сизого или синеватого дыма выхлопа;
  • дизель шумно работает в разных режимах под нагрузкой;
  • повышается температура, мотор склонен перегреваться;
  • возрастает расход горючего и моторного масла;
  • двигатель теряет мощность, падает тяга и динамика;

В самом начале стоит отдельно отметить, что подобные симптомы могут возникать не только по причине неисправностей турбины, но данный элемент также находится в списке.

Содержание статьи

На начальном этапе диагностики следует проверить уровень и качество дизельного моторного масла. Также необходимо исключить возможное попадание сторонних предметов в турбокомпрессор.

Далее приступаем к анализу цвета выхлопных газов. Падение мощности и черный цвет выхлопа дизеля говорит о переобогащении смеси. Это может указывать на недостаточное количество подаваемого в цилиндры воздуха по причине неисправностей во впуске. Тяга дизельного мотора может также пропадать в результате утечек на выпуске.

Для проверки мотор необходимо завести и оценить звуки в процессе работы турбокомпрессора. Турбина не должна свистеть или скрипеть, не должно быть звука прорывающегося воздуха через соединения. Нужно проверить состояние и герметичность соединений патрубков, по которым осуществляется подача воздуха. Любые неплотности или повреждения недопустимы. Также обязательно проверяется состояние воздушного фильтра, так как загрязнение и снижение его пропускной способности приведет к недостаточной подаче воздуха в цилиндры.

Турбину нужно дополнительно проверять на износ. Для диагностики ротор турбины потребуется провернуть вокруг своей оси. Присутствие небольшого люфта вполне допустимо. В том случае, если ротор касается корпуса, турбине необходим ремонт.

Если дизель дымит белым или сизым выхлопом, тогда это указывает на попадание масла в цилиндры двигателя и его сгорание в рабочей камере. Подобная неисправность может возникать как по причине неисправностей турбокомпрессора, так и других узлов ДВС. Также на проблему указывает большой расход масла (около литра на 1 тыс. пройденных км.)

В этом случае необходимо снова вернуться к проверке воздушного фильтра и ротора турбины. Загрязненный фильтр пропускает малое количество воздуха, что приводит к сильной разнице давлений между корпусом турбины и картриджем с подшипниками. Из этого картриджа масло начинает вытекать в корпус компрессора. Если неисправностей не выявлено, тогда нужно приступить к осмотру сливного маслопровода на наличие загибов, трещин и других дефектов.

Еще одной причиной роста давления может служить активное попадание газов из камеры сгорания в картер двигателя, что препятствует нормальному сливу масла из турбины. Данная неисправность может быть связана с проблемами в работе системы вентиляции картерных газов, дизель начинает сапунить. На моторе с исправной турбиной во впускном и выпускном коллекторе не должно быть признаков обильного попадания масла.

Снова проводим анализ состояния турбины на осевой люфт. Если с компрессором все в норме, тогда причины наличия масла в турбине заключаются именно в повышении давления в картере двигателя. Дополнительно возможно присутствие пробки в сливном маслопроводе.

В случае шумной работы дизеля нужно проверить трубопроводы, через которые воздух подается под давлением, а также ротор турбокомпрессора.  Ротор турбины во время прокрутки не должен касаться стенок. Повышенного внимания заслуживает состояние крыльчатки турбины. Любые зазубрины или признаки повреждений крыльчатки требуют немедленного ремонта компрессора. При обнаружении заметных дефектов ротора турбину необходимо снимать для детальной диагностики.

Люфта во время осевого смещения вала турбины не должно быть заметно, так как допустимый люфт составляет 0,05 мм и его не почувствуешь. Смещение вала в радиальном направлении допускает присутствие микролюфта ( допустимое значение около 1мм.), который немного ощущается. Если при оценке состояния турбины замечены сильные отклонения от данных требований и показателей, тогда компрессор можно считать сильно изношенным или неисправным.

Проверка турбонагнетателя на заведенном двигателе

Проверять турбину на наддув следует так:

  • пригласите помощника;
  • запустите двигатель;
  • определите патрубок, который соединяет впускной коллектор и турбокомпрессор;
  • пережмите указанный патрубок рукой;
  • помощник должен погазовать несколько секунд;

Если компрессор работает, тогда патрубок должен будет ощутимо раздуваться. При отсутствии производительности турбины этого не произойдет. Дополнительно следует оценить общее состояние патрубков, а также исключить возможность трещин и других дефектов впускного и выпускного коллектора дизельного двигателя.

Читайте также

Как проверить турбину на двигателе: рекомендации специалиста

Еще 15-20 лет назад турбированные двигателя встречались только на грузовиках и спецтехнике. Но сейчас все чаще производители используют турбину на легковых автомобилях. На то есть свои причины. Ведь благодаря турбокомпрессору, можно значительно увеличить мощность двигателя и крутящий момент без потери расхода и увеличения камеры сгорания. К сожалению, данный элемент не вечен и со временем выходит из строя. Что же, давайте рассмотрим, как проверить работу турбины своими руками.

Основные признаки неисправности

Если данный механизм начал давать сбои в работе, вы сразу это ощутите. В первую очередь, неисправность турбины будет отображаться на ходовых качествах автомобиля. Так, значительно пропадет динамика разгона. Машине будет трудно набрать нужную скорость, особенно на подъем или при загрузке. Также двигатель будет тяжелее набирать обороты. По сути, он превратится в обычный «атмосферник». А как известно, на трубированных автомобилях стрелка тахометра существенно «оживает» после определенного диапазона оборотов (2 и более тысяч, в заливистости от типа мотора). При неисправном компрессоре она будет тянуться вверх так же медленно, как и в начале.

Еще один признак неисправности – это повышенный расход масла. Данный элемент требует постоянной смазки. Кроме этого, масло выполняет функцию теплоотвода. Производители утверждают, что на исправной турбине автомобиль не должен терять более двух литров масла на 10 тысяч километров. На грузовиках – до 10-15 процентов от общего объема смазанной системы. Если наблюдается проблема с расходом масла, вы заметите характерный запах из подкапотного пространства. Дело в том, что смазка попадает на раскаленный патрубок выхлопной системы и начинает гореть. При более серьезных неисправностях будет слышен характерный шум. Это может быть гул, вой или свист. Последний является нормой для любой турбины. Но если турбина свистит чрезмерно, это повод осуществить диагностику. Наряду с этим будут наблюдаться проблемы с оборотами. Мотор перестанет нормально держать «холостые». Стрелка будет «плавать», либо вовсе уходить за пределы одной тысячи. Как проверить турбину на двигателе? Ниже мы рассмотрим несколько способов.

Черный дым из выхлопной и малая мощность. Что делать?

Основная проблема заключается в несанкционированном поступлении воздуха в выпускной или впускной коллектор. Итак, как проверить турбину дизельного двигателя своими руками? Для начала запускаем мотор и прислушиваемся к его звуку работы. Так можно определить конкретное место поломки. Часто проблема заключается в лишнем «подсосе» воздуха или загрязненном воздушном фильтре.

Чтобы проверить износ самой турбины, стоит произвести дефектовку ротора. Это один из основных элементов в системе. Итак, прокручиваем ротор вокруг оси. Небольшой люфт допустим. Но если ротор цепляет за корпус турбины, это уже ненормально. Из-за этого возникает характерный звук (гул) и пропадает мощность мотора. Выход из ситуации – замена ротора на новый.

Сизый дым из выхлопной

Этот признак может говорить о чрезмерном расходе масла. Смазка попадает в выхлопную систему и там сгорает. Основная причина заключается в недостаточном пропуске воздуха. Это может быть грязный фильтр, из-за чего создается разница в давлении между картриджем турбины и корпусом компрессора. Также стоит осмотреть повреждение на роторе и сливной маслопровод. Последний не должен содержать пробок и перегибов. Дополнительно проверяют давление картерных газов в системе. Это тоже может стать причиной повышенного расхода масла и синего дыма.

При диагностике стоит обратить внимание и на сам выпускной коллектор. Никаких потеков масла на нем не должно быть. Если это так, нужно срочно смотреть маслопроводы и ремонтировать турбину.

Проверяем наддув

Как проверить турбину на дизеле без снятия? Запускаем двигатель, открываем капот и находим патрубок, который соединяет впускной коллектор и турбину. Его нужно пережать рукой, а затем отпустить. Далее помощник должен нажать на газ в течении трех секунд. В чем суть этой проверки? После нажатия на газ вы увидите, как патрубок под давлением раздувается. Если этого не произошло, значит, турбина не работает как положено.

Дефектовка

Чтобы убедиться в исправности элемента, можно произвести его дефектовку. Как проверить турбину? Для этого отсоединяем патрубок, который идет на воздушный фильтр, и осматриваем лопатки турбины. Они должны быть без забоин и зазубрин, с правильной формой (не погнутые). При повреждении крыльчатки компрессор нужно менять, либо ремонтировать.

Как еще проверить турбину? Осматриваем состояние патрубков. Они должны быть сухими, без следов масла. Как проверить снятую турбину? Для этого нужно подвигать вал в радиальном направлении. Большой люфт недопустим. Как его определить, не зная точных параметров? Люфт должен быть таким, чтобы крыльчатка не цеплялась за холодную часть корпуса. Также проверяется вал на люфт в осевом направлении. Зазор не должен превышать 0,05 миллиметров.

Если на автомобиле используется воздушный радиатор (интеркуллер), его тоже необходимо осмотреть. Внутри него исключены потеки масла. В противном случае компрессор нуждается в ремонте.

О герметичности

Стоит отметить, что даже при дефектовке невозможно определить поломку на 100 процентов. Дело в том, что подобные признаки могут наблюдаться и из-за негерметичных соединений впускного и выпускного тракта. По этой причине система не может произвести нормальную регулировку подачи топлива. Это ведет к повышенному расходу масла, топлива и падению мощности.

Профилактика

Чтобы не задаваться вопросом, как проверить турбину, нужно знать меры профилактики. Несколько простых советов, отмеченных ниже, значительно продлят срок службы вашему элементу:

  • Придерживайтесь регламента замены воздушного фильтра. В половине случаев повышенный расход масла и другие проблемы с турбиной возникают именно из-за грязного фильтра. И если на атмосферных двигателях просто пропадет тяга, то здесь будет перегружен весь механизм (а именно компрессор, из-за разницы давлений во впуске и выпуске).
  • Следите за уровнем масла. Даже кратковременное «голодание» очень вредно для двигателя и турбины. Заливайте только рекомендованное производителем масло. Часто поломки возникают из-за применения поддельной продукции. Что касается регламента замены, он немного отличается от обычных, атмосферных двигателей. На турбированных моторах масло меняется раз в 7 тысяч километров.
  • Контролируйте величину наддува. Особенно это касается тех, кто ставит турбину нештатно на бензиновые двигателя. Данный параметр должен находится в пределах одного бара. Помните, что с каждым увеличением «буста» мотор терпит колоссальные нагрузки.
  • Перед тем как глушить мотор после поездки, дайте ему поработать 1-2 минуты на холостых. Так вы исключите углеродный осадок, который вредит подшипникам турбины.

Заключение

Итак, мы выяснили, как проверить турбину разными способами. При возникновении проблем не стоит медлить с их устранением. Ведь повышенному износу подвергается не только компрессор, но и сам двигатель. Не используйте присадки, которые, по словам производителей, «лечат» турбину. Они никаким образом не восстановят заводские зазоры и уж тем более не вернут прежнее состояние треснутых лепестков крыльчатки. Все эти проблемы решаются только путем механического вмешательства, со снятием и дефектовкой.

методы диагностики и устранения неисправности

Турбированные двигатели стремительно завоевывают популярность. Если раньше турбонагнетатели устанавливались в тяжеловесные или мощные спортивные автомобили, то теперь турбины можно увидеть на легковых автомобилях, как с бензиновым движком, так и с дизельным.

Турбины дизельного двигателя обычно имеют срок эксплуатации намного меньший, чем у самого движка. Для того чтобы вовремя провести профилактические работы и не столкнуться с необходимостью оплачивать дорогостоящие детали, нужно периодически проверять работу турбины. Это вполне можно сделать самостоятельно, не обращаясь в автосервис.

Причины неисправности

Для того чтобы провести осмотр турбины и выявить неисправность, необходимо понимать, какие именно поломки могут произойти в системе турбонагнетателя.

Обычно самыми проблемными элементами являются сальники и подшипники. От износа этих деталей может появиться люфт, шум, можно столкнуться с клином турбины. Нарушиться работа может из-за неисправности смазочной системы, клапанов вентиляции, или поршневые кольца уже достаточно изношены. В таком случае продукты сгорания дизтоплива попадают в картер и приводят к негативным последствиям.

Если в выхлопе замечен дым, чаще всего сизый, то следует обратить внимание на PCV-клапан. Его неправильная работа повышает давление масла в турбине, из-за этого смазочный материал продавливает сальники. Попав наружу или в нагнетаемый воздух, масло меняет состав смеси, от этого движок значительно теряет мощность и начинает выделять вышеупомянутый дым.

Когда проверять турбину

Если использовать качественное масло и бережно относиться к дизельному агрегату, то турбонагннетатель будет работать исправно примерно 150 тысяч километров. Чтобы обнаружить любую поломку на ее начальной стадии, нужно внимательно следить за турбиной, достаточно проверить работу агрегата во время замены масла.

Таким образом, автовладелец может значительно сэкономить, ремонтируя неисправность на ее начальной стадии, вместо замены дорогостоящей детали.

Первые признаки неисправности

Разумеется, если у автолюбителя нет опыта в работе с автомобилями, не стоит сразу же разбирать агрегат и пытаться выявить неисправность изнутри. Существует несколько признаков, которые свидетельствуют о неправильной работе турбокомпрессора:

  • появление сизого или черного дыма во время выхлопа;
  • очень громкая работа дизельного агрегата при различных нагрузках;
  • двигатель часто перегревается;
  • расход топлива неуклонно растет, как и скорость расхода масла;
  • ухудшение тяги, потеря мощности и динамики.

Каждый из признаков может говорить не только о неисправной турбине, но и о ряде других мелких поломок. Если причина не в турбонагнетателе, то необходимо немедленно обратиться на сервис для дальнейшей диагностики. Чем раньше обнаружить поломку, тем дешевле обойдется ее устранить.

Самостоятельная проверка

Первичную проверку можно провести собственными силами, чтобы не тратиться на компьютерную диагностику, которая часто стоит немалых денег. Для начала, турбокомпрессор нужно тщательно осмотреть.

В первую очередь проверяется уровень и качество моторного масла используемого для дизельного мотора. Затем нужно убедиться, что в компрессор не попал никакой посторонний предмет.

После проведенных процедур необходимо оценить цвет выхлопа. Он также может указать на конкретные проблемы с турбиной. Если цвет выхлопа черный, и при этом замечено падение мощности, то, скорее всего, придется иметь дело с переобогащенносй смесью. Она появляется из-за поломки системы впуска-выпуска воздуха. На впуске в цилиндры попадает недостаточное количество воздуха, а на выпуске могут быть утечки, которые и приводят к потере мощности.

Сизый или даже белый дым из выхлопной трубы говорит о том, что масло попадает в цилиндры, а затем сгорает в рабочей камере. При этом расход масла может вырасти примерно до литра на 1000 километров. Необходимо проверить работу ротора и чистоту фильтров. Ротор должен иметь небольшой люфт и не касаться корпуса, иначе деталь требует немедленного осмотра и ремонта.

Сильно загрязненный фильтр не может пропускать необходимое количество воздуха, за счет этого создается разное давление в корпусе турбонагнетателя и в картридже с подшипниками. Из этого картриджа масло попадает в компрессор. Если дело не в фильтре, то необходимо проверить всю систему подачи масла, шланги и патрубки на наличие загибов, трещин и щелей.

Герметичность соединений патрубков можно проверить при заведенном двигателе. Свист и скрип, а также воздух, прорывающийся сквозь систему, говорит о том, что хомуты нужно подтянуть. Любая неплотность или повреждение ведет к недостаточной подаче воздуха в цилиндры.

Еще одной причиной неисправности турбины становится неправильный слив масла из-за того, что газы попали в картер. Необходимо проверить систему вентиляции, чтобы дизельный мотор не начал сапунить.

Проверка на заведенном двигателе

Самый простой способ, как проверить турбину на дизельном двигателе требует присутствия хотя бы двух человек.

  1. Заведите двигатель.
  2. Найдите патрубок между турбонагнетателем и впускным коллектором.
  3. Передавите его.
  4. Несколько секунд погазуйте.

При правильной работе турбины, почувствуется, что патрубок ощутимо надувается. Если этого не происходит, возможны разнообразные трещины и дефекты коллектора. Следует обратиться за квалифицированной помощью для устранения поломки.

Очень важно понимать, что диагностику можно провести самостоятельно, но ремонт необходимо доверить профессионалам.

Неквалифицированное вмешательство может привести к тому, что маленькая неисправность приведет к поломке всей детали и поставит автовладельца перед необходимостью менять и ремонтировать турбокомпрессор. Необходимо обратиться в проверенный сервис, где специалисты быстро и качественно устранят неисправность и продлят жизнь турбонагнетателю на дизельном двигателе.

Самостоятельная диагностика турбины грузовика

Все узлы и системы любого грузового автомобиля время от времени нуждаются в проверке. Турбина — не исключение. Иногда возникает необходимость продиагностировать ее самостоятельно. Почему? Ведь на СТО контроль работы турбокомпрессора сделают на специальном оборудовании. Причины могут быть разные. Ну, например, нежелание оплачивать данную процедуру. Или ждать – пока снимут, погоняют на приборах, да пока обратно поставят … на все это уходит время, которого может и не быть.

На то, что с турбокомпрессором могут быть проблемы, указывают некоторые признаки, как прямые, так и косвенные. Они дают о себе знать во время работы мотора:

  • Выхлопной дым становится синеватым, сизым или даже черным.
  • При движении под нагрузкой, силовой агрегат в разных режимах работает слишком шумно.
  • Двигатель сильно греется.
  • Удельный расход ДТ и моторного масла больше нормы.
  • Движок плохо тянет, ухудшается динамика.

При этом, надо отметить, что перечисленные выше признаки не говорят о том, что «виновата» именно турбина. Неполадки могут быть и в другом месте. Тем не менее, турбокомпрессор в данном случае нельзя исключать из списка «подозреваемых». Это кстати, еще одна причина для того, чтобы не ехать сразу на СТО, а сначала самому разобраться, хорошо ли работает крыльчатка. Проверить турбину своими силами, без ее снятия, можно разными способами.

Диагностика турбокомпрессора начинается с проверки качества моторного дизельного масла, а также его уровня. Кроме того, надо убедиться, что в турбину не попали сторонние предметы.

После этого, следует посмотреть на выхлопные газы – какого они цвета. Если черного, и мощность движка падает, то смесь переобогащенная. На впуске могут быть неисправности, из-за чего в цилиндры поступает меньше, чем надо воздуха. Утечки на выпуске также приводят к тому, что тяга дизеля понижается.

Для проверки заводят силовой агрегат. Потом необходимо послушать, как работает турбинка. Крыльчатка компрессора не должна издавать скрипящие или свистящие звуки. Также не должно слышаться шипение воздуха, проходящего через неплотные соединения. Следует проверить герметичность стыков на патрубках, по которым подается воздух. Здесь не допускаются никакие повреждения. Кроме того, необходимо проверить воздушный фильтр. Загрязнения снижают его способность пропускать воздух, из-за чего последний подается в цилиндры в недостаточном количестве.

Дополнительно, следует продиагностировать турбину на износ. Для проверки, ее ротор проворачивается вокруг оси. Если имеется небольшой люфт – это не страшно. Если же ротор контачит с корпусом, значит, турбину надо ремонтировать.

Допустимый люфт для осевого смещения турбинного вала равен 0,05 мм. Такую выработку обнаружить без приборов практически невозможно. Зато радиальное смещение может быть до 1 миллиметра. Это уже чувствуется. Если, во время контроля крыльчатки, обнаружены значительные отклонения от приведенных данных, то можно утверждать, что компрессор сильно изношен.

Если выхлоп дизеля сизый или белый, значит, масло попадает в цилиндры, с последующим его сгоранием. Такая неисправность, кроме других причин, может случиться еще и из-за неполадок в турбокомпрессоре. Увеличенный расход масла (на каждую тысячу пробега – около 1 литра) тоже говорит о той же проблеме.

В таком случае, надо осмотреть воздухофильтр и турбинный ротор. Если фильтр забит грязью, то воздуха через него проходит меньше, чем необходимо. Значит, между кассетой с подшипниками и корпусом крыльчатки возникает большая разность давлений. Вследствие чего, в корпус компрессора начинает протекать масло из кассеты. Если же все в порядке, тогда следует проверить сливной маслопровод. В нем не должно быть трещин, загибов и прочих неприятных «сюрпризов».

У подъема давления бывает и другая причина. Это происходит, если газы из камеры сгорания проникают в картер. Подобное явление мешает нормальному сливу турбинного масла. Такая поломка может быть из-за перебоев в работе вентиляционной системы картера. Силовой агрегат будет сапунить. Если турбинка исправна, то во впускном и выпускном коллекторах движка признаков попадания масла в большом количестве быть не должно.

Еще раз надо проверить осевой люфт турбины. Если компрессор исправен, то присутствие масла в крыльчатке объясняется как раз повышением давления в картере мотора. Может быть, еще и пробка попала в сливной маслопровод.

Если дизельный двигатель во время работы слишком шумит, следует проверить трубы высокого давления подачи воздуха. А еще – ротор крыльчатки. Во время проворачивания, он не должен касаться к стенкам. Состояние самой крыльчатки тоже заслуживает пристального внимания. Если на лопастях имеются зазубрины или иные повреждения, это значит, что компрессор требует немедленного ремонта. Если дефекты ротора хорошо различимы, турбинку надо снимать и отправлять на более точную диагностику.

Проверить производительность турбины можно следующим образом. Надо завести мотор, найти патрубок, соединяющий турбокомпрессор и впускной коллектор, и рукой пережать его. В это время приглашенный помощник должен сесть за руль и несколько секунд погазовать. При нормальной работе турбины, будет хорошо чувствоваться, как патрубок раздувается. Если же крыльчатка не нагнетает газы, то никаких особенных изменений не случится. Дополнительно к этому, можно проверить, в каком состоянии находятся патрубки. А также посмотреть, нет ли трещин на выпускном и впускном коллекторах дизеля.

Видео:Основные моменты самостоятельной диагностики турбины

Как проверить турбину дизельного двигателя? Диагностика неисправностей в домашних условиях

Когда-то турбированные силовые агрегаты можно было встретить исключительно на большегрузных автомобилях, чуть позже турбинами начали агрегатировать и гоночные авто. Сегодня турбированные моторы прекрасно себя «чувствуют» на обыкновенных легковушках. Развитие именно турбированной линейки двигателей настолько стремительно, что обычным атмосферникам (атмосферник — двигатель внутреннего сгорания или ДВС) просто ничего не остается как уступить место более совершенным и мощным «собратьям».

Больше лошадей, больше мощности, это, конечно же, хорошо, плохо то, что и проблем, к сожалению, больше с двигателями оснащенными турбиной. Несмотря на достижения в области автомобилестроения и инновационных технологий, современные турбодвигатели не лишены недостатков, они также уязвимы как и обыкновенные двигателя, а в некоторых случаях даже больше.

Сегодня в рубрике «Как проверить» мы поговорим о турбинах, об их неисправностях, а также о том как проверить турбину дизельного двигателя в домашних условиях.

Для начала о том, что такое турбина?

Практически все современные турбированные двигателя построены по одному и тому же принципу, они просты в установке, имеют компактные размеры и довольно просты в установке. Турбины преимущественно имеют улиткообразную форму, а их воздушные каналы на выходе сужаются, за счет этого увеличивается давление, а также скорость вращения турбины. Корпус выполнен из чугуна или алюминиевого сплава.

Как работает турбокомпрессор?

Отработанные газы из выпускного коллектора поступают в воздушные каналы, двигаясь они развивают большую скорость, при этом образуется давление на лепестки, которые вращаются и раскручивают ротор. В свою очередь ротор, раскручивает крыльчатку турбонаддува, которая выполняет всасывание воздуха и последующую его подачу в камеру сгорания. Из школы каждый из нас знает, что для горения необходим воздух, следовательно, чем больше будет воздуха, тем крепче будет горение. Под высоким давлением из-за нагнетания воздуха, а также выхлопных газов, турбина серьезно нагревается, поэтому нуждается в охлаждении. Решением этой проблемы стало изобретение интеркулера, который представляет собой что-то вроде радиатора системы охлаждения. Для работы турбина использует систему смазки, которая поступает из двигателя по специальному контуру. Кроме смазывающих свойств масло также выполняет роль охлаждающей жидкости.

Неисправности турбокомпрессора — как понять, что турбина неисправна?

Признаки неисправности турбины:

  • Машина не тянет, существенное ухудшение динамики;
  • Мотор долго не набирает обороты;
  • Дым из выхлопной голубоватого или сизого цвета;
  • Характерный запах перегоревшего масла;
  • Двигатель берет масло;
  • Посторонние шумы, доносящиеся из под капота: вой, свист, гул т. д.;
  • Нестабильные холостые обороты двигателя.

Как правильно проверить турбину на дизельном двигателе?

  1. Проверка турбины по правилам должна выполняьтся на СТО при помощи специального оборудования, первым проверяется датчик давления воздуха. Нередко причина неисправной турбины кроется именно в этом датчике. Используя специальный разъем, подключается прибор диагностики, после чего выполняется считывание информации о работе датчика.
  1. Вторым пунктом производится проверка выхода из турбокомпрессора, к нему подключается специальный прибор с манометром, затем происходит снятие замеров. По итогам результатов измерения мастер делает заключение об исправности или неисправности турбины дизельного двигателя.

Как проверить турбокомпрессор в домашних условиях?

В случае отсутствия возможности проверки турбины на сервисе, можно произвести самостоятельную проверку турбины в условиях гаража, то есть своими руками.

1. Самое первое, что необходимо сделать в случае проверки — это выполнить визуальный осмотр турбины и «околотурбинного» пространства. Приглядитесь к цвету дыма, его цвет не должен иметь голубоватый, черный или сизый оттенки.

  • Белый дым из выхлопной может свидетельствовать о забитых воздушных каналах или сливном маслопроводе. Как правило, в таком случае мотор начинает «брать» масло.
  • Дым черного цвета похожий на копоть может говорить о возможной утечке в системе подачи воздуха.
  • Сизый дым, как правило, является признаком утечки масла в турбине. Вероятнее всего масло попадает в камеру сгорания, в результате происходит окрашивание выхлопа. Чтобы подтвердить или опровергнуть предположение снимите воздушный фильтр, если на его поверхности будет масло, то предположение верно, если же фильтр в порядке, скорее всего причина в другом.

2. Дальше необходимо прогреть мотор и произвести второй этап проверки турбированного двигателя. Чтобы выполнить эту проверку вам потребуется «помощь друга». На двигателе своего автомобиля вам необходимо найти патрубок, который идет от турбины к впускному коллектору двигателя. Пережмите его рукой, и попросите помощника резко нажать на педаль «газа» и подержать ее в этом положении примерно 3-4 секунды. Дальше подайте команду также резко отпустить педаль, при этом вы, держась за патрубок, ощутите как он начинает раздуваться из-за сильного воздушного давления. Выполните несколько таких циклов, то нажимая, то отпуская педаль газа. Если во время проверки патрубок не раздувается, можно смело делать вывод о неисправности турбины.

3. Произведите тщательный осмотр самого турбокомпрессор, он не должен быть в масле или других каких-либо пятнах. Отсоедините патрубок, соединяющий турбину и впускной коллектор, убедитесь что в нем нет масляных следов, он должен быть абсолютно сухим. В случае обнаружения подтеков или откровенных масляных скоплений, можно предположить, что турбина вашего дизеля вышла из строя или, проще говоря, — «умерла».

Текст: Вопрос Авто

Как проверить турбину на дизельном двигателе: видео, диагностика

Турбированные дизельные моторы отличаются большей мощностью и меньшим расходом топлива. Однако, ресурс турбины заметно ниже, чем у мотора, поэтому регулярная проверка турбонагнетателя позволит вовремя обнаружить его неисправность и обойтись небольшим ремонтом. Из статьи вы узнаете, как проверить турбину на дизельном двигателе своими руками, не обращаясь в автосервис.

Что ломается в турбине

Повышенный расход масла из-за неисправности турбины – частая поломка турбо-моторов

Чтобы четко понимать, как проверить турбину, необходимо разобраться, что именно в ней ломается. Чаще всего самый слабый элемент этого агрегата – подшипники и сальники. Если система смазки двигателя работает с нарушениями, неисправен клапан вентиляции картерных газов или из-за изношенности поршневых колец слишком велик прорыв продуктов сгорания в картер, то все это негативно влияет на состояние подшипников турбины и снижает их ресурс. Износ шариков и обойм возрастает, что приводит к появлению люфта, шума или заклинивания турбины.

Неисправный PCV-клапан приводит к росту давления масла в двигателе и турбине, из-за чего смазка продавливает сальники. Прошедшее сквозь сальник масло вытекает наружу или попадает в нагнетаемый воздух, из-за чего меняется состав топливовоздушной смеси и мотор начинает терять мощность, а в выхлопе появляется сизый или черный дым.

Когда необходимо проверять турбину

Средний срок службы турбины до ремонта или замены при использовании качественного масла, турботаймера и бережном отношении к мотору составляет 150 тысяч километров. Поэтому желательно проверять этот агрегат во время каждой замены масла. В этом случае вы обнаружите неисправность в начальной стадии, благодаря чему ремонт обойдется дешевле.

Устройство системы турбонаддува

Как самостоятельно проверить турбину

Для проверки турбины вам понадобятся чистая проветриваемая площадка, чистая белая неворсистая тряпка и помощник. Перед началом работ вы должны четко понимать, что все ваши выводы приблизительны, ведь для серьезной диагностики необходимо снимать турбину с мотора, а также проверять другие системы двигателя. Проверка турбины должна проходить так:

  1. На холодном двигателе внимательно осмотрите турбонагнетатель в поисках потеков масла. Проведите пальцем по корпусу агрегата, ощупайте места подключения всех шлангов и патрубков. Если обнаружили хотя бы небольшие следы масла, необходимо ехать на серьезную диагностику.

    Обязательно проверьте крыльчатку на предмет продольного люфта

  2. Заведите двигатель и дайте ему поработать в течение 1 минуты. Внимательно слушайте, издает ли турбокомпрессор какой-нибудь шум, визг, стук или другие звуки. Если подшипники сильно изношены, то посторонние звуки появятся даже при работе на холостых оборотах. Попросите помощника несколько раз резко нажать/отпустить педаль газа, разгоняя мотор до 2,5–3 тысяч оборотов в минуту. Каждое нажатие не должно быть дольше 0,5 секунды. Слушайте турбину – если во время разгона мотора в турбокомпрессоре возникают стук, хруст, исчезающий или постоянный визг, то подшипники необходимо менять.
  3. Внимательно осмотрите выхлоп работающего двигателя. Во время нажатия на газ в выхлопе должно появляться немного черного дыма, это особенность всех дизельных моторов. Однако, после разгона мотора и работы на постоянных оборотах, дым должен исчезать. Если дым заметен после набора оборотов и у него сизый или черный цвет, значит, в цилиндрах, по сравнению с топливом, слишком мало воздуха. Это может происходить из-за неправильной работы PCV-клапана, изношенных колец или маслосъемных колпачков. Все это негативно влияет на состав и свойства моторного масла, из-за чего в первую очередь страдают подшипники и сальник турбонагнетателя.

    Последствия развалившейся турбины. В патрубках интеркулера не должно быть масла.

  4. Пережмите рукой патрубок, соединяющий впускной коллектор и турбонагнетатель. Попросите помощника до упора нажать педаль газа на 2–3 секунды. Если патрубок сильно надувается и разжимает ваши пальцы, турбина исправна. Если нет, возможно заклинивание вала, повреждение лопастей или другие повреждения.

Вывод

Самостоятельная регулярная проверка турбины позволяет выявить проблемы в начальной стадии, благодаря чему вы сможете устранить их без серьезного ремонта или замены этого агрегата. Пренебрежение такой проверкой приведет к тому, что вам придется выложить не одну сотню евро за ремонт или замену турбокомпрессора. Теперь вы знаете, как проверить турбину на дизеле своими руками, поэтому сможете вовремя обнаружить любую неисправность.

Как проверить турбину на дизельном двигателе


На большинстве современных авто устанавливают турбины, чтобы увеличить мощность мотора. Они отличаются видами и формами, но принцип работы одинаков. Мысль о необходимости  турбирования двигателя появилась давно, и первые модели устройств отличались усложненной конструкцией и громоздкостью. Сегодняшние турбины имеют небольшие размеры, просты в установке и довольно эффективны.

Содержание:

  1. Признаки, подтверждающие неисправность турбины
  2. Принцип работы турбины
  3. Проверка работоспособности турбины с помощью специального оборудования
  4. Проверка турбины своими силами

Признаки, подтверждающие неисправность турбины

Нам уже в общих чертах ясно, для чего нужна турбина в дизельном двигателе:

А вот как проверить турбину на дизельном двигателе, что для этого необходимо?
Для начала неплохо будет знать основные признаки неисправности турбины, по которым выявляется выход из строя этого агрегата:

  • выхлопная труба выдает синий дым во время быстрого набора скорости, который пропадает на постоянных оборотах мотора. Следовательно, в компрессоре протекает масло, которое попадает на цилиндры и выгорает:
  • выхлопной газ черного цвета. Первый признак того, что система управления турбиной неисправна либо имеет повреждения;
  • выхлоп газов белого оттенка. Так происходит, когда засоряется слив маслопровода турбины;
    повышается расходование масла, имеются следы его утечки. Это следствие образования засора в воздушном клапане либо сливном маслопроводе, а также появление кокса в корпусной части турбинной оси;
  • нарушена динамичность набора скорости. Не хватает воздуха в моторе, так как выведена из строя система турбинного управления;
  • посторонние шумы в виде свистов. Проблема – потеря воздуха;
  • скрежет во время работы турбины. Скорей всего, что имеются трещинки или деформирования корпусной части, о которые касаются лопасти:
  • повышенные шумы при работе. Засорилась трубка, по которой поступает масло, увеличились осевой и радиальный роторные зазоры, происходит затирание о турбинный корпус;
  • увеличилось расходование горючего, поднялась токсичность выхлопных масс. Причина кроется в засорении воздушного фильтрационного устройства;
  • протечка масла на турбинном корпусе. Вызвано это закоксовыванием корпусной оси, нарушениями работоспособности масляной системы:

Принцип работы турбины

Отработавшие газы из коллекторного устройства подвергаются закручиванию и набирают скорость. Внутри имеется роторная часть с лепестками, которые вращаются от движения газа. Вследствие этого роторный элемент передает крутящий момент на крыльчатку, которая вбирает воздушные массы из фильтра и передает их в коллекторную часть впускного типа:

Так как подаваемый воздух отличается высокой температурой, в промежутке между коллекторной частью и турбинным нагревателем монтируется интеркулер.



Своим принципиальным устройством элемент напоминает воздушный охладительный радиатор. Смазка в турбину подается из общей масляной системы, создавая при этом добавочное охлаждение:

Проверка работоспособности турбины с помощью специального оборудования

Если кажется, что машина не выходит на нужные обороты и теряет мощность, скорей всего, что проблема кроется в турбине. Для проверки исправности следует уточнить состояние прибора давления воздуха, который поступает в коллекторный отсек, потому что он чаще всего нуждается в ремонте.


Работы такого вида выполняются в автомобильном сервисе. Чтобы провести проверку, к автомобильному разъему подсоединяют прибор и снимают данные работоспособности датчика.
После этого в точке выхода из турбины воздушных масс устанавливается устройство с встроенным в него манометром, с помощью которого выполняются замеры, подтверждающие состояние турбинного устройства.


Кроме этих работ проверяется смазочная система.

Проверка турбины своими силами

Наиболее простой способ – проверить воздушный фильтр на предмет того, не забрызган ли он маслом. Такие действия по силам одному человеку.


Более детальное обследование проводят вдвоем. Один пережимает патрубок от турбинного устройства к впускному коллекторному элементу. Второй резко вдавливает педаль газа, через несколько секунд быстро отпускает ее. Удерживающий патрубок должен ощутить, как его начинает раздувать. Операция повторяется несколько раз. Если нет ощущений «раздува» — турбина свой ресурс выработала, нуждается в замене или ремонте.
Как видите, самостоятельная диагностика работоспособности турбины вполне выполнима.

Читайте также:


Признаки неисправности турбины дизельного двигателя

Если вы только собираетесь приобрести или уже являетесь владельцем турбированного авто, то вы должны знать все признаки неисправности турбины дизельного двигателя, ведь исправность турбокомпрессора влияет на работу контрактного мотора и его составляющих. Чем раньше вы обнаружите неполадки и примите меры, тем меньше финансовых и временных затрат потребуется на их устранение и восстановление стабильной работы автомобиля.

Если вы обнаружили даже косвенный признак того, что турбина двигателя на дизельном топливе неисправна – как можно скорее посетите автосервис.

На что стоит обратить внимание?

Наиболее явные признаки сбоя в работе турбокомпрессора следующие:

  • Дымит выхлопная труба, приобретает от белого до черного и темно-синего оттенка.
  • Повышается уровень шума при работе мотора, который можно воспринять на слух;
  • Пульсация давления на выходе турбины или так называемый «помпаж», которая проявляет себя четкими громкими хлопками;
  • Падение тяги, ухудшение показателей динамики, требуется больше времени, чтобы набрать обороты. На холостых – движок работает также нестабильно;
  • Резкий запах горелого масла и увеличение его потребления автомобилем;
  • Глухой звук, свист, щелчки или другой звук под капотом авто.

Но при постановке диагноза машине о неисправности турбины не следует опираться только на вышеперечисленные признаки, лучше обследовать автомобиль у профессионалов, которые определят истинную причину появления неполадок.

Что проверить самостоятельно?

До посещения станции технического обслуживания в некоторых случаях можно своими руками провести базовую диагностику автомобиля.

  1. Если вы обнаружили задымление, то вне зависимости от его цвета, нужно проверить воздушный фильтр и соединения патрубков. Если произошло нарушение герметичности, то ее нужно устранить и заменить фильтр;

  2. Насколько изношена турбина можно узнать легкой прокруткой ротора: люфт маленький – все в порядке, а, если во время поворота ротор даже слегка касается корпуса, то турбину вероятнее всего нужно отдать в ремонт;

  3. Исследовать турбонадув. Открыть капот, запустить движок и пережать патрубок, который ведет от турбокомпрессора к впускному коллектору. Другой человек должен газовать несколько секунд и, если патрубок надувается от давления, то все в норме, если он вял – турбина требует ремонта;

  4. Осмотреть саму турбину. На ее поверхности не должно быть масляных или иных следов. Если отсоединить патрубок, который пережимали в предыдущем пункте и появились следы масла –скорее всего, нужна замена турбины.

Как предотвратить поломку турбокомпрессора?

Во избежание непредвиденного ремонта, замены запчастей и автомобиль служил вам как можно долгий срок, отношение к авто должно быть крайне бережным и оказываться ему должное внимание. Используйте масла и топливо высокого качества, откажитесь от «пятиминутных» промывок, которые могут за один раз уничтожить турбину и исключить возможность ее восстановления, используйте турботаймер, масло должно всегда находиться на нужном уровне, прогревайте движок перед началом движения и регулярно проходите технический осмотр автомобиля. Это и другие моменты являются гарантом того, что турбокомпрессор не потребует серьезного ремонта продолжительное время.

Как проверить работоспособность турбины на дизеле? — журнал «Рутвет»

  1. Как проверить, работает ли турбина на дизеле
  2. Как должна работать турбина на дизеле?
  3. Профилактика работоспособности турбины

Если вы отмечаете, что тяга упала или из турбокомпрессора слышен неестественный свист или скрежет, то это может послужить поводом для того, чтобы проверить, насколько правильно и точно работает турбина. Автовладельцы, имеющие немалый опыт, уже успели составить свой список примет, которые указывают на необходимость проверки и ремонта устройства, но желательно использовать предназначенные для этого сервисные инструменты, если не работает турбина на дизеле.

Для того чтобы произвести испытание, вам потребуется иметь при себе манометр.

Как проверить, работает ли турбина на дизеле

Проанализировать работоспособность турбины на дизеле можно по следующим признакам:

  • Для того чтобы определить работоспособность элемента в условиях автосервиса, обычно используется сканер, который подключается к необходимому и соответствующему разъему автотранспорта. Зачастую турбонаддув отключается в случаях, когда сама турбина уже выработала собственный ресурс или датчик, предоставляющий информацию ο давлении воздуха, который нагнетается, отключил турбокомпрессор. Так как узнать, работает ли турбина на дизеле, требуется в сжатые сроки, то используется манометр, показания которого дадут четко понять, необходим ли частичный ремонт или полная замена детали.
  • Кроме того, признаком того, что турбина на дизеле работает плохо, является выброс дыма, имеющего синий цвет, в тот момент, когда при разгоне силовой агрегат автомобиля производит выхлоп. Кроме того, дым с непривычным цветом может пропадать на постоянных оборотах. В такой ситуации проблема заключается в масле, попадающем на цилиндры мотора и впоследствии сгорающем. Попасть туда жидкость может лишь в тех случаях, когда в турбокомпрессоре происходит утечка.

  • Также, ο поломке в системе контроля за турбиной может свидетельствовать дым черного цвета. Он появляется, когда обогащенная смесь сгорает после утечки воздуха в магистрали нагнетания.
  • Стоит обращать внимание и на выхлоп, имеющий белый цвет. К этому приводит засор в сливе маслопровода. Когда масло расходуется в увеличенных объемах, а на турбине и прилегающих деталях заметны подтеки рабочей жидкости, это может свидетельствовать ο том, что воздушный канал или слив системы проведения масла загрязнился.
  • Если почему-то не работает турбина на дизеле, то причина может быть также и в том, что корпус, содержащий в себе ось турбонаддува, загрязнился коксом. Из неисправного турбокомпрессора поступает минимальный объем воздуха, и поэтому, как следствие, динамика разгона транспортного средства понижается.
  • Если водитель отмечает характерные звуки или свисты, когда силовой агрегат запущен, то фактор неисправности потребуется искать в месте, где соединяются компрессор и двигатель. Там может происходить утечка воздуха.

Смотрите видео о том, что не рекомендуется делать на турбо-моторах.

Как должна работать турбина на дизеле?

В процессе эксплуатации автомобиля необходимо всегда пристально следить за его работоспособностью, обращать внимание на любые противоестественные стуки, звуки, шумы в момент работы двигателя, на подтеки масла или прочих технических жидкостей. Одним из признаков неисправности любого элемента, в том числе и турбины, станут сколы или трещины на корпусе и обшивке узлов и систем автомобиля. Так как проверить, работает ли турбина на дизеле, нужно быстро, ведь от этого зависит ваша безопасность, желательно обращаться в специализированный автосервис.

Если турбина автомобиля исправна, то, по заверениям производителей, из транспортного средства за 10 000 км должно «уходить» не больше двух литров используемого масла. Кроме того, в процессе управления автомобилем с исправным турбокомпрессором водитель не заметит постукивания, шумы и скрежет.

Двигатель при этом правильно держит «холостые», стрелка не плавает и не превышает допустимые пределы. Иными словами, при правильно работающей турбине не возникает никаких проблем с оборотами.

Профилактика работоспособности турбины

Так как турбина на дизеле должна работать правильно, ее необходимо регулярно проверять. Чтобы наверняка удостовериться в том, что деталь исправна, есть возможность произвести процедуру так называемой дефектовки. Что для этого необходимо?

Потребуется устранить патрубок, который относится к воздушному фильтру, а затем осмотреть доступные взгляду лопатки турбокомпрессора. На них не должно быть сколов или зазубрин, каждая лопасть должна быть необходимой формы, без погнутых частей. Если крыльчатка вышла из строя, компрессор потребуется подвергнуть ремонту или полной замене.

Также, обращайте внимание на патрубки. Если на них имеются следы масла или других жидкостей, это свидетельствует ο неисправности. Чтобы определить, работает ли турбина на дизеле, потребуется по кругу совершить несколько вращений вала. Недопустимо, если отмечается чрезмерный люфт. В данном случае, речь идет ο том, чтобы крыльчатка не могла зацепиться за прохладные фрагменты корпуса.

Читайте, как завести дизель в мороз.

А также, как сделать мотор своими руками для велосипеда.

Если на транспортном средстве применяется интеркуллер (так называется воздушный радиатор), на него также потребуется обратить пристальное внимание. Нельзя допускать того, чтобы внутрь него попадали капли масла. Тем более, если вы это заметили, нельзя оставлять это просто так. Иначе, компрессор потребует ремонта или полной замены.

Следует понимать, что даже произведенная таким образом дефектовка не дает стопроцентных результатов, позволяющих удостовериться в том, что произошла поломка. Дело в том, что данные «симптомы» неисправности порой отмечаются и в тех случаях, когда была нарушена герметичность между трактом впуска и выпуска. Следовательно, вся система не в силах обеспечить адекватный контроль над подачей топлива, что ведет к перерасходу технических жидкостей: дизеля и масла, а также к снижению общей мощности.

Смотрите видео о том, что убивает турбину дизельного мотора. А также расскажите в комментариях о своих способах сохранить работоспособностьт турбины.

Поиск неисправностей турбины — DRIVE2

Турбина гонит масло (во впускную или выпускную систему)

1. Течет во впускную систему со стороны компрессора.

Исправление:
Проверьте сопротивление впуску воздуха: бывает, что засорился или обледенел воздушный фильтр или патрубок, так же может быть повреждена секция коллектора, это приведет к утечке масла только во впускную систему. Сопротивление впуску никогда не должно превышать 25

Примечания:
1. Патрубки из материалов типа резины могут восстанавливать свою форму после остановки двигателя. После устранения неисправности вылейте все масло из афтеркуллера и впускного коллектора.
2. Проверьте турбокомпрессор на предмет царапин крыльчатки и биение подшипников. Если все в порядке заменять турбину не нужно.

2. Течет во впускную систему двигателя.

Исправление:
Проверьте систему, нет ли утечки подкачанного воздуха из афтеркуллера, патрубков или коллектора двигателя. Затяните хомуты, замените прокладки и т.д.

Примечание:
Утечки накаченного воздуха производят потери давления надува и увеличивают поток воздуха через компрессор, что может привести к утечке масла.

3. Течет во впускную систему двигателя.

Исправление:
Если после отсоединения впускного патрубка вы видите частички масла в путях до турбины, они могли попасть туда по следующим причинам:
— Из тормозной системы компрессора, забирающего фильтрованный воздух из впускной системы.
— Из маслонаполненного воздушного фильтра, который переполнен или поврежден.
— Из системы замкнутой вентиляции картера двигателя.

4.1. Течет во впускную или выпускную системы двигателя.

Исправление:
Проверьте, может отводящая от турбины масло трубка забилась или повреждена, и как затянута прокладка на соединении с турбиной.

Примечание:
Так как масло в турбину подается под давлением, но уходит самотеком, даже частичное засорение путей отвода масла может привести к потекам масла со стороны турбины или компрессора с обеих сторон.

4.2. Течет во впускную или выпускную системы двигателя.

Исправление:
Проверьте, не забилась ли система вентиляции картера двигателя. А может она замерзла? Отремонтируйте сначала систему вентиляции картера. Проверьте, нет ли избыточного потока газов из этой системы — это может быть из-за сильного износа или неисправности двигателя исправьте сначала ее.

Примечание:
Обычно в этом случае потеки масла слабее. Слабые потеки масла зачастую симптомы неисправности не самой турбины, а других систем двигателя.

5. Течет только в выпускную систему двигателя.

Исправление:
Проверьте, может это топливо или масляные пары (посмотрите в выпускном коллекторе).

Примечание:
— Из-за высоких температур выхлопных газов на входе турбины относительная их температура на ее выходе, даже если масло течет из двигателя, поверхности иногда выглядят «мокрее» на выходе турбины, чем на самом коллекторе, посмотрите внимательно нет ли признаков высохшего масла на выхлопном коллекторе и входе турбины.
— Если на двигателе стоит новая турбина и в коллекторе есть частицы масла, это скорее всего из двигателя, не из турбины.

Недостаточная мощность / черный дым

Недостаточная мощность и черный дым могут появляться вследствие различных причин, связанных с работой двигателя, а также его топливной или воздушной систем. Если же причина неисправности в турбине, давление наддува будет ниже необходимого на пике оборотов двигателя.

Долгое время реакции двигателя

Причиной долгого времени реакции двигателя являются проблемы в его воздушной системе. Низкое давление наддува

1. Установлен неправильный турбокомпрессор

Неисправность:
Установлен несоответствующий двигателю турбокомпрессор Устранение: Проверьте номер турбины (данные с таблички). Убедитесь в том, что турбина действительно соответствует данному двигателю, в противном случае, замените турбину на правильную.

Примечание:
Не только несоответствующий, но и вполне подходящий турбокомпрессор не сможет создать необходимое давление в случае, если вся система работает неисправно.

2. Интеркуллер или выхлопная система препятствуют выходу газов.

Устранение:
Следуйте руководству по ремонту для определения, является ли сопротивление проходу газов в системах слишком большим. Если это так, сначала необходимо устранить эту неисправность (необходимо учитывать, что сопротивление выхлопной системы изменяется при установке катализатора).

Примечание:
Турбодизельные двигателя особенно чувствительны к закупорке впускной системы, так как в этом случае турбина не может «втянуть» достаточно воздуха

3. Утечка воздуха во впускных патрубках, коллекторе или интеркуллере

Устранение:
Проверьте затяжку всех соединений, проверьте на наличие поврежденных патрубков.

4. Повреждение вала или подшипников турбины

Устранение:
Проверьте легкость вращения крыльчатки. Вал турбины должен вращаться свободно и плавно, в противном случае, отсоедините масляный патрубок и залейте корпус турбины моторным маслом, плавно вращая ротор кончиками пальцев. В случае, если вал вращается туго, замените турбину.

Примечание: При использовании в низких температурах, а также после продолжительного простоя, тугое вращение вала можно считать нормальным.

5. Износ подшипников турбины

Устранение:
Проверьте свободный ход подшипников, как радиальный, так и осевой. В случае обнаружения излишнего зазора, замените турбину.

Примечание:
Допустимые осевые зазоры турбины очень малы, тогда как радиальные намного больше. При проверке зазоров, руководствуйтесь исключительно спецификацией производителя турбины. При проверке зазора будьте предельно осторожны, излишняя сила приведет к тому, что вал будет пружинить и замеры будут неверны.

6. Турбокомпрессор имеет повреждения крыльчатки компрессора или турбины

Причина:
Повреждена крыльчатка компрессора (1) или турбины (2)

Устранение:
1) Снимите патрубок между воздушным фильтром и турбиной, осмотрите лопасти крыльчатки на признаки повреждений, если есть потери металла, или выщербленности более 1мм глубиной — замените турбокомпрессор.
2) Отсоедините улитку турбины от сердцевины (зачастую это можно сделать не отсоединяя улитку, от выпускного коллектора). Осмотрите, нет ли повреждений лопастей крыльчатки. Если есть потери металла или выщербленности более 1мм — замените турбокомпрессор.

Примечание:
Повреждение лопастей почти всегда сопровождается увеличением шумности турбокомпрессора и обычно приводит к быстрому износу подшипников. Так что если шум турбокомпрессора в порядке и биение подшипников в норме, то вызывает сомнение, что значительное повреждение подшипников имеет место.

7. Перепускной клапан турбокомпрессора не работает.

Причина:
Перепускной механизм турбокомпрессора не работает.

Устранение:
Проверьте работу перепускного датчика и клапана, подавая воздух под давлением 45 psi в датчик. Если клапан открывается и возвращается, после подачи и отключения воздуха, и не выявлено утечек воздуха — перепускная система в порядке. Если же тяга и клапан не двигаются, а утечек воздуха нет, отсоедините тягу от рычага клапана и повторите операцию. Если в этом случае тяга двигается, то клапан заклинило или он сломан. Попытайтесь возвратить клапан, потянув за рычаг, и если он не возвращается, замените турбокомпрессор.

8. Неправильная калибровка перепускного клапана.

Причина:
Сбилась настройка движения момента срабатывания перепускного клапана

Устранение:
После всех остальных проверок, когда не в турбине не в двигателе неисправностей не обнаружено. Возникает подозрение на неисправности калибровки перепускного механизма. На большинстве турбин, изготовленных после 1997г., в датчиках перепускного механизма перекалибровка не предусмотрена, они просто заменяются новыми. Лучший способ сделать это — установить предусмотренный комплект датчика, если это возможно.

Примечания: Очень часто при подозрении на неправильную калибровку датчика позже эти подозрения оказывались, неверны, так как процесс калибровки на заводе очень точный, и, не смотря на слухи, калибровка незначительно меняется за время работы турбины. В 99% случаев, если турбокомпрессор проходит тест давлением воздуха, он работает, как и после сборки.

9. Если турбокомпрессор прошел все предыдущие проверки

Причина:
Если все предыдущие проверки турбина прошла, в 99% случаев причина не в низком давлении надува. Выявите все возможные неисправности в двигателе или его топливной системе, прежде чем решаться на замену турбокомпрессора.

Потеки масла снаружи турбины

1. Любое из соединения улиток.

Причина:
Масло течет из любого из соединений турбинной или компрессорной улиток.
Исправление:
Смотри таблицу о внутренних потеках.

2.1. Течет сердцевина.

Причина:
Масло течет из сердцевины турбокомпрессора.
Исправление:
Затените фланцы масляных трубок на указанное усилие (при необходимости замените прокладки.) Запустите двигатель и проверьте.
Примечание:
Фланцы масляных трубок могут быть с медными кольцами, которые со временем могут ослабевать. Всегда заменяйте кольца новыми перед перезатяжкой. Не затягивайте болты на фланцах слишком сильно, а то фланец прогнется, и будет течь еще сильнее.

2.2. Течет сердцевина.

Причина:
Мало течет из сердцевины турбокомпрессора.
Исправление:
Если соединения закреплены, снимите соединения масленых трубок с сердцевиной, убедитесь, что прокладочное кольцо на месте и установлено правильно. Если кольцо повреждено, заменить его новым.
Примечание:
Когда заменяете или устанавливаете старое кольцо, убедитесь, что оно смазано маслом, чтобы оно не задралось при затяжке. 2. 3)

3. Течет сердцевина со стороны компрессора.

Причина:
Масло течет со стороны компрессора, ближе к его центру.
Исправление:
Если диск диффузора прикручивается к сердцевине болтами (например, ХОЛСЕТ Н1С или Н1Е) проверьте на наличие сломанных или отсутствующих болтов (4-х болтовые соед.). Ослабшие болты затяните на 75 lb-in (кг/см). Если болты сломаны или отсутствуют — замените турбокомпрессор.

4. Течет из соединения улитки компрессора с диском диффузора (сердцевиной турбокомпрессора).

Причина:
Потеки масла из соединения улитки компрессора с диском диффузора.

Исправление:
«Потеки масла»- это действительно масло или, может, смазка? В некоторых турбинах (в основном старых моделях) для создания герметичного соединения использовалась густая смазка между диском диффузора и улиткой. Со временем она может медленно вытекать и тогда кажется, что течет масло. Снимите улитку и посмотрите, нет ли больших потеков масла внутри воздушных клапанов. Если нет или лишь легкая влажность, протрите детали и поставьте улитку обратно.

Примечания:
Нет особой необходимости наносить новый слой смазки, даже самого легкого слоя достаточно. Главная цель смазки выполняется при сборке нового двигателя во время проверки давлением.

5. Течет из сердцевины турбины.

Причина:
Масло все еще течет из сердцевины турбины.

Устранение:
Если после проверки всех соединений свежее масло все еще течет из сердцевины после запуска двигателя — замените турбокомпрессор.

Примечание:
Скорее всего, в отливке сердцевины есть повреждение.

Турбо компрессор слишком шумит

1. Звук высокой тональности.

Причина: Высокий звук как будто исходящий из турбокомпрессора.

Исправление: А это точно турбина?

А) Подшипник или ремень часто шумят очень похоже на турбину, но их звук всегда пропорционален оборотам двигателя (звук турбины меняется не только от оборотов, но и от нагрузки двигателя).

Б) Зачастую протеки газа в выпускном/впускном коллекторе шумят на высокой ноте. Проверьте соединения в областях с высоким давлением — патрубках подкачанного воздуха, автеркуллера впускном/выпускном коллекторе и т. д.

В) Легкие детали (такие как кожухи, тепловые щитки и т.д.) могут резонировать и производить высокотональные звуки «типа турбинных», особенно если их крепления ослабли или повреждены. Эти звуки меняют громкость, но всегда одной тональности, независимо от скорости вращения двигателя.

Примечание: Самая распространенная проблема связана с соединениями автеркуллера (обычно в хомутах патрубков). Часто — проблема в самом коллекторе. Осмотрите выхлопную систему на предмет ослабших креплений и т.д.

2. Турбокомпрессор издает пищание, визг или скрежет даже на холостых.

Исправление:
Снимите впускной патрубок и осмотрите лопасти крыльчатки компрессора. Если любая из лопастей погнута или есть, выщерблена более 1мм, замените турбокомпрессор.

Примечание:
Важно осмотреть всю впускную систему (от воздушного фильтра до впускного отверстия турбины), нет ли там потенциальных источников повреждения. Это могут быть: ослабевший крепеж, обледенение, отвалившиеся кусочки фильтра, грязь, камешки и т. д.

3. Турбокомпрессор издает излишний шум.

Причина:
Турбокомпрессор издает излишний шум особенно на высоких скоростях. Уровень шума постепенно увеличивается.

Исправление:
Проверьте соответствие люфта подшипников турбокомпре

Турбина сделать самому своими руками: что для этого нужно?



Турбина сделать самому своими руками: что для этого нужно?

  • Главная
  • Политика конфиденциальности
  • Новости и общество
    • Знаменитости
    • Культура
    • Экономика
    • Окружающая среда
    • Журналистика
    • Природа
    • Философия
    • Политика
    • Женские вопросы
  • Дом и семья
    • Дети
    • Пожилые люди
    • Генеалогия
    • Праздники
    • Воспитание
    • Домашние животные
    • Подростки
  • Еда и напитки
    • Шоколад
    • Кофе
    • Советы по приготовлению
    • Рецепты
    • Десерты
    • Напитки
    • Низкокаллорийные продукты
    • Главный курс
    • Отзывы о ресторанах
    • Салаты
    • Супы
    • Чай
  • Образование
    • Среднее образование
    • Колледжи и университеты
    • Исторические факты
    • Обучение на дому
    • Международные исследования
    • Языки
    • Обучение инвалидов
    • Интернет-образование
    • Наука
    • Репетиторство
  • Путешествия
    • Кемпинг
    • Круизы
    • Направления
    • Экзотические места
    • Отели
    • Советы туристам
  • Автомобили
    • Легковые автомобили
    • Классика
    • Мотоциклы
    • Внедорожники
    • Грузовые автомобили
  • Спорт
    • Аэробика
    • Баскетбол
    • Экстремальные виды спорта
    • Рыбалка
    • Фитнес
    • Футбол
    • Хоккей
    • Наращивание мышечной массы
    • Пилатес
    • Теннис
    • Легкая атлетика
    • Водные виды спорта
    • Снижение веса
    • Йога
  • Q&A
  • Другие рубрики
  • Новости и общество
    • Знаменитости
    • Культура
    • Экономика
    • Окружающая среда
    • Журналистика
    • Природа
    • Философия
    • Женские вопросы
  • Дом и семья
    • Дети
    • Пожилые люди
    • Генеалогия
    • Праздники
    • Воспитание
    • Домашние животные
    • Подростки
  • Еда и напитки
    • Шоколад
    • Кофе
    • Советы по приготовлению
    • Рецепты
    • Десерты
    • Напитки
    • Низкокаллорийные продукты
    • Главный курс
    • Отзывы о ресторанах
    • Салаты
    • Супы
    • Чай
  • Образование
    • СДВГ
    • Среднее образование
    • Колледжи и университеты
    • Исторические факты
    • Обучение на дому
    • Международные исследования
    • Языки
    • Обучение инвалидов
    • Интернет-образование
    • Наука
    • Репетиторство
  • Путешествия
    • Кемпинг
    • Круизы
    • Направления
    • Экзотические места
    • Отели
    • Советы туристам
  • Автомобили
    • Легковые автомобили
    • Классика
    • Мотоциклы
    • Внедорожники
    • Грузовые автомобили

Профессиональный ремонт турбин БМВ (BMW) Х6 с предварительной диагностиков в СПб

Дата публикации: 15. 11.2017

На многих БМВ устанавливают турбины, чтобы автомобили имели большую мощность при меньшем весе мотора. Во-первых, это даёт прирост к динамическим характеристикам автомобиля. Во-вторых, причиной внедрения этой системы является экономичность такого варианта исполнения двигателя. Ведь прирост мощности вместе с увеличением расхода топлива происходит только тогда, когда есть необходимость. При спокойной езде автомобиль расходует топливо по минимуму.

Однако, турбокомпрессоры часто выходят из строя. Признаки поломки турбины можно определить самостоятельно. Их причины можно узнать, когда будет проведена диагностика на СТО.

Когда требуется профессиональный ремонт турбины на БМВ?

В домашних условиях невозможно точно понять, что именно не так с турбиной, но вы можете легко определить наличие неисправностей в ней. Есть несколько признаков, которые чётко скажут о поломке:

  1. Машина «не тянет», существенно ухудшилась динамика автомобиля.
  2. Мотор долго не набирает обороты. Более медленный разгон автомобиля.
  3. Из выхлопной трубы идёт дым, и нему также добавляется налёт на внутренней части выхлопной трубы. Дым бывает нескольких цветов:
    • Белый дым. Является признаком того, что забился маслопровод или воздушные каналы. Тогда увеличивается расход масла у двигателя, которое сгорает в нём и окрашивает газы в белый цвет.
    • Чёрный дым. Часто является признаком утечки в системе подачи воздуха.
    • Дым голубого или сизого цвета. Говорит о попадании масла через турбину в камеры сгорания. Поэтому эффект очень похож на ситуацию с сильно изношенным двигателем.
  4. Запах горелого масла. Также является явным признаком заброса масла из турбины в камеры сгорания.
  5. Повышенный расход масла двигателя. Из-за его утекания через турбину.
  6. Посторонний шум из-под капота, например: вой, свист и гул. После того как турбина пострадала от чего либо и её детали повреждены, то она будет издавать посторонние звуки, которые вы услышите.
  7. Если с турбиной не порядок, то воздух в двигатель поступает неравномерно или в недостаточных количествах. Поэтому нестабильные обороты двигателя на холостом ходе являются верным признаком неисправности.
  8. Корпус турбины испачкан моторным маслом. В норме турбина должна быть чистой, если из неё идёт масло, то есть какая-то серьёзная поломка, которую нужно срочно исправить.

В зависимости от причины поломки вы заметите только часть этих признаков.

Почему становиться нужен ремонт турбин БМВ?

Срок службы турбины на БМВ может значительно сократиться, если нарушать нормальные условия эксплуатации, не менять расходные материалы, не проводить ТО не вовремя. Все эти сэкономленные на ремонте деньги сразу уйдут на ремонт или покупку нового турбокомпрессора.

1. Моторное масло, которое пора было заменить

Такое масло постепенно образует нагар везде, куда оно попадает. И забивает масляные каналы.

2. Масляное «голодание»

Это отсутствие масла в турбокомпрессоре от 8-ми до 10-ти секунд. Эта ситуация вызывает сильный и быстрый износ и перегрев. Ведь турбина раскручивается до огромных скоростей и отсутствие масла всего несколько секунд при её активной работе, равносильно работе двигателя без масла несколько минут.

Сильный недостаток масла может возникать из-за:

  1. Пережатие маслопроводов или их обрыв.
  2. Уровень масла ниже минимума. Тогда для турбины просто не хватает масла.
  3. Сломался масляный насос. нужно постоянно перекачивать. Когда насос ломается, турбина выходит из строя очень быстро.
  4. Проблемы с системой смазки двигателя, из-за которой страдает турбокомпрессор.
  5. Турбокомпрессор негерметичен, всасывает воздух. Тогда может образоваться воздушная пробка, которая мешает поступлению масла к турбине. Его давление падает и смазывает внутренности турбокомпрессора недостаточно.

3. Повреждение от попадания в турбокомпрессор инородных предметов

Когда в турбину попал посторонний предмет, то её работа будет ухудшена или она будет повреждена. От того, куда попал мусор, повреждения будут разными:

  1. Твёрдый предмет во всасывающей части компрессора. Это очень опасная вещь, которая приводит к поломке турбины. Попав к лопастям турбины, твёрдый предмет размолотит всё, куда он попадёт. Если турбина ещё будет крутиться после такого, то пользы от неё никакой не будет, а вернуть её в нормальное рабочее состояние удастся не всегда.
  2. Мягкий предмет в заборе воздуха компрессора может сильно затруднить работу турбины, например, забиться между лопастями. Если обороты турбины в момент попадания достаточно большие, то повредить её.
  3. Твёрдый предмет в выхлопном картере турбины попадает на лопасти турбины, деформирует их или полностью сломает.

4. Затруднённый доступ смазочных жидкостей

Затруднение доступа масла и его недостаток на плоскостях, где происходит трение и скольжение, приводит к постепенному износу. Срок её службы оказывается значительно меньше.

Эта проблема возникает по таким причинам:

  1. Замена турбокомпрессора без предварительного заполнения системы смазки.
  2. Забился масляный фильтр. При работе внутри двигателя образуется стружка из металла. Чтобы она не оседала в масляных каналах, к системе перекачивания масла добавлен фильтр. Если его не менять. То он забивается и маслу сложнее проходить через него.
  3. Автомобилем долго не пользовались. Когда между использованием автомобиля проходят большие промежутки, то всё масло постепенно стекает в картер двигателя. Когда автомобиль снова заводят, то много деталей работает без масла, в том числе и турбина.
  4. Запуск двигателя без прогрева, особенно зимой.
  5. Низкое давление масла из-за неисправностей в системе смазки двигателя.
  6. Смешивание моторного масла с топливом.
  7. Работа компрессора на двигателе, которому пора сделать капитальный ремонт.

Если этот процесс повторяется регулярно, то турбина долго не прослужит.

5. Перегрев турбины

Перегрев – это очень нежелательное явление, которое приводит выходу из строя турбины. Причинами перегрева могут быть:

  1. Засорился фильтр воздуха. Когда он загрязняется, то турбина не может накачать воздух в нужных объёмах, работая в том же режиме. Из-за этого в систему, где смешивается топливо, тоже поступает меньше воздуха. Полученная смесь горит слабее. В результате снижаются динамические возможности автомобиля.
  2. Заглушить двигатель в течение 2-3 мин после активной езды. Когда вы использовали автомобиль на полную, и турбина активно поработала, нужно подождать 3-4 минуты, чтобы она снизила обороты. При этом масло для смазки должно поступать в турбокомпрессор всё это время.
  3. Низкокачественное масло. Если свойства масла не соответствует тому, которое заявлено производителем: имеет не ту вязкость или другие несоответствующие параметры, то смазывание работающих поверхностей происходит неправильно и их износ ускоряется.
  4. Масло заменяют слишком редко. При работе двигателя оно постепенно перегорает, его свойства ухудшаются. Это изменяет процесс смазки работающих деталей. В результате турбина работает неправильно.
  5. Неплотное соединение магистралей для всасывания воздуха и выхода выхлопных газов. Тогда турбина пропускает газ из одной магистрали в другую. Это понижает КПД турбины, выхлопные газы перегревает её холодную часть.
  6. Из-за неправильного впрыска или позднего воспламенения, топливо сгорает в цилиндрах не полностью и догорает в выхлопной системе. Турбина является частью этой системы. Она сильно нагревается, её детали обгорают.
  7. Режим эксплуатации автомобиля, который для него не предназначен. Из-за этого происходит перегрев подшипников и деталей, на которых они установлены. А также появлению нагара от масла, который мешает накачивать воздух эффективно.
  8. Установка турбины неквалифицированными рабочими. Когда турбину установили небрежно. Например, где-то нет плотного прилегания деталей и т.д.
  9. Затруднение доступа масла. Приводит к увеличению температур в турбине из-за того, что масло уходит с трущихся поверхностей быстрее, чем поступает новое. Получается недостаток масла. От трения турбина нагревается сильнее, чем рассчитано и изнашивается быстрее.

Диагностика турбины БМВ

Лучше всего ремонт турбин БМВ Х6 и диагностику проведут в СТО.

Диагностика турбокомпрессоров делится на несколько этапов:

  1. Вы загоняете автомобиль на площадку СТО. Говорите, что не так с автомобилем.
  2. Мастера проводят диагностику датчика давления воздуха. К специальному разъёму подключают оборудование. Считывают работу датчика.
  3. К выходу турбокомпрессора подсоединяют манометр и замеряют давление.

На основании полученных данных принимается решение о дальнейших действиях. Если проблема с датчиком, то его заменят, если что-то не так с самой турбиной, то её нужно разобрать и устранить проблему.

Если возможно, турбина будет восстановлена. В случае не ремонтопригодности, её заменят на новую.

Ремонт турбин BMW: заключение

После ремонта или замены турбины автомобиль снова вернётся в прежний режим работы. Посторонние шумы прекратятся. Из трубы перестанет идти дым. Автомобиль будет разгоняться так же быстро как до поломки.

Самодельный автомобильный генератор ветряной турбины — Новости Матери-Земли

Превратите автомобильный генератор в альтернативную энергию, собрав этот дешевый и простой самодельный ветрогенератор.

Роберта Д. Коупленда

Если вы можете крутить гаечный ключ и работать с электродрелью, вы можете построить этот простой генератор за два дня.

Может быть, вы живете на лодке, отдыхаете в отдаленной хижине или живете вне сети, как я. Или, может быть, вы просто заинтересованы в снижении счета за электроэнергию. В любом случае, используя несколько недорогих и доступных материалов, вы можете построить самодельный ветрогенератор, который будет давать вам электричество, пока дует ветер. Вы сможете осветить эту кладовую, запитать свой сарай или использовать генератор, чтобы зарядить все аккумуляторы вашего автомобиля.

Электричество для моей автономной хижины поступает от солнечной и ветровой энергии, хранящейся в блоке из четырех 6-вольтовых аккумуляторов для гольф-кара, подключенных к 12-вольтовой системе.Контроллер заряда и датчик заряда батареи предохраняют мою систему от недостаточной или чрезмерной зарядки. Все это обошлось мне менее чем в 1000 долларов, и у меня есть свет, вентиляторы, телевизор и стереосистема, холодильник и диско-шар, который поднимают по особым случаям.

Если вы умеете крутить гаечный ключ и работать с электродрелью, вы можете построить этот простой генератор за два дня: один день на сборку деталей и один день на сборку компонентов. Четыре основных компонента включают автомобильный генератор переменного тока со встроенным регулятором напряжения, вентилятор General Motors (GM) и узел сцепления (я использовал один от двигателя GM 350 1988 года), опору или столб, на котором можно установить генератор (15). футов использованной 2-дюймовой трубы обошлись мне в 20 долларов), и металл для изготовления кронштейна для установки генератора на мачте или столбе.Если вы парень из Ford или девушка из Mopar, это нормально — просто убедитесь, что ваш генератор имеет встроенный регулятор напряжения. Вам также понадобится электрический кабель или провода, чтобы подключить генератор к аккумуляторным батареям. Я использовал 3-жильный кабель 8-го калибра, украденный с нефтяного пятна. (И они сказали, что переход от ископаемого топлива к возобновляемым источникам энергии займет годы. Пфф!)

Муфта вентилятора к генератору

Лопасти ветрогенератора переделаны из муфты автомобильного вентилятора.Чтобы прикрепить лопасти к генератору, вы можете приварить ступицу муфты вентилятора непосредственно к ступице генератора — просто убедитесь, что вентилятор находится точно на одной линии с валом генератора. Кроме того, убедитесь, что встроенные разъемы проводов генератора переменного тока расположены в нижней части генератора. Если у вас нет доступа к сварочному аппарату, вы можете соединить муфту вентилятора с генератором, используя следующие материалы:

  • Шайба 5/8 дюйма на 3 дюйма, толщина 3/16 дюйма
  • Электродрель
  • Метчик с резьбой 1/4 дюйма
  • Сверло, соответствующее конкретному метчику
  • (4) болта размером от 1/4 дюйма на 1-1/2 дюйма до 2-1/2 дюйма с соответствующими гайками и стопорными шайбами ​​

С помощью 3-дюймовой шайбы и четырех болтов соберите муфту вентилятора и генератор.Просверлите четыре отверстия в шайбе, чтобы они совпадали с отверстиями в муфте вентилятора, а затем нарежьте резьбу в отверстиях с помощью 1/4-дюймового метчика. Вкрутите болты в отверстия. Чтобы определить длину болтов, которые вам понадобятся, установите вентилятор на верхнюю часть генератора, чтобы шкив вентилятора опирался на шкив генератора, а оба вала находились на одной линии. Измерьте длину вдоль двух валов от задней части вентилятора генератора до задней части ступицы муфты вентилятора. Используйте эту длину для болтов. Отверните гайку шкива генератора и снимите шкив и небольшой вентилятор.Наденьте соединение, которое вы сделали из шайбы и четырех болтов, на вал генератора переменного тока так, чтобы болты были направлены в сторону от генератора. Затем снова прикрепите вентилятор генератора и гайку к валу, оставив шкив снятым. Большая гайка будет удерживать соединение на месте. Прикрепите узел муфты вентилятора к болтам, выступающим теперь из генератора, и затяните гайки, установив на место стопорные шайбы.

Изображение Роберта Д. Коупленда

Вы можете использовать любой автомобильный генератор со встроенным регулятором напряжения.

Кронштейн в сборе для установки генератора

Если у вас есть сварочный аппарат, сделать кронштейн несложно. Я использовал 1-дюймовую квадратную трубу для всех частей кронштейна и 2-футовый кусок 1-дюймовой трубы для вращающегося стержня, который помещается внутри стойки. Если у вас нет сварочного аппарата, не бойтесь. Кронштейн в сборе можно собрать с помощью 1/2-дюймовой оцинкованной трубы и фитингов. Вот список фитингов, которые вам, скорее всего, понадобятся:

  • (5) Тройники 1/2 дюйма
  • (2) колена 1/2 дюйма
  • (2) ниппеля 1/2 дюйма на 12 дюймов
  • (2) ниппеля 1/2 дюйма на 6 дюймов
  • (2) ниппеля 1/2 дюйма на 1 1/2 дюйма
  • (2) ниппеля 1/2 дюйма на 2 дюйма
  • (3) 1/2-дюймовые ниппели

Хвостовой плавник должен быть прикреплен к 12-дюймовому ниппелю в задней части кронштейна, чтобы вращать генератор и выровнять его по направлению ветра.Вы можете вырезать плавник высотой около 1 фута и длиной 2 фута из старого жестяного сайдинга или кровли с помощью ножниц по металлу или газового резака — форма прямоугольного треугольника работает лучше всего. Если вы используете гофрированный металл, обязательно обрежьте плавник, чтобы гофры располагались горизонтально. После того, как плавник вырезан, положите его поверх одного из 12-дюймовых ниппелей и просверлите три пилотных отверстия в нижней части хвостового плавника и в боковой части ниппеля. Используйте три шурупа (хорошо подойдут стальные кровельные шурупы), чтобы прикрепить хвост к ниппелю.

Изображение Роберта Д. Коупленда

Вентилятор крепится к генератору с помощью 3-дюймовой шайбы.

Башня ветрогенератора

Я использовал старую телевизионную антенную вышку высотой 20 футов вместе с трубой диаметром 2-1/2 дюйма в качестве верхней части. Вам также потребуется приварить или прикрутить стопор в верхней части мачты, который будет соприкасаться с стопором на кронштейне в сборе. Ограничители позволяют генератору вращаться только на 360 градусов по часовой стрелке или против часовой стрелки, поэтому ваш кабель не скручивается вокруг столба и башни.

Соединение 2-3/8-дюймовых металлических труб большого диаметра длиной от 10 футов до 20 футов (или высотой после возведения) образует хорошую башню после ее прикрепления к зданию или другой прочной стационарной конструкции. Убедитесь, что он безопасен, и при необходимости рассмотрите возможность использования растяжек.

Изображение Роберта Д. Коупленда

Для изготовления кронштейна генератора можно использовать 1/2-дюймовую оцинкованную трубу.

После того, как вы скрепите все компоненты генератора вместе и прикрепите их к узлу кронштейна, установите его на несмонтированную опору или мачту.Вставьте трубу узла кронштейна генератора в столб или в верхнюю часть мачты. Используйте две стальные шайбы, сложенные вместе, чтобы создать гладкую поверхность, которая будет служить подшипником между генератором и опорой. Присоедините положительный и отрицательный провода к генератору переменного тока и закрепите их на кронштейне и вдоль башни с помощью стяжек, вязальной проволоки или клейкой ленты. (На самом деле он не самодельный, если только на нем нет небольшой проволоки и клейкой ленты, не так ли?) Убедитесь, что провода достаточно провисают, чтобы ветрогенератор мог вращаться на 360 градусов.

Изображение Роберта Д. Коупленда

3-дюймовая шайба, используемая для крепления вентилятора и узла сцепления к генератору.

Вам, скорее всего, понадобится помощь, чтобы установить башню и генератор в вертикальном положении, так как они будут довольно тяжелыми. Веревки и подставка помогут, если вы поднимаетесь довольно высоко. Если в вашем регионе всегда ветрено, вам нужно будет находиться достаточно высоко над землей, чтобы движущиеся части безопасно находились над головой. Надежно закрепите башню на месте. Ветер может быть обманчиво сильным, поэтому не экономьте на этом этапе окончательной сборки.После того, как вы установили свой ветряной генератор, подключите провода к аккумуляторной батарее с контроллером заряда между ними, чтобы предотвратить недостаточную или чрезмерную зарядку.

Теперь вы будете готовы включать свет, крутить джемы и проигрывать старые диско-движения. Я знаю, вы копили деньги на электрическую горку с семьей и друзьями.

Небольшой отказ от ответственности: сборка и использование на свой страх и риск. Мой генератор работает нормально, но ты отвечаешь за свою работу. Удачи и силы!

Изображение Роберта Д.Коупленд

Готовый генератор готов к подключению к аккумуляторной батарее и выработке возобновляемой энергии.


Роберт Д. Коупленд выращивает и продает мясной скот, откармливаемый травой, и является владельцем автономного приюта с завтраком под названием The Sunflower в Техасе, в котором есть домики из соломенных тюков и земляной штукатурки, свежие органические продукты. , обучение пермакультуре, мастер-классы и многое другое!

Другие статьи о ветроэнергетике:

Обновлено 26 декабря 2021 г.  | Первоначально опубликовано 13 апреля 2017 г.

РОДСТВЕННЫЕ СТАТЬИ

Как построить сушилку для пищевых продуктов, работающую от солнца, печи или электричества; включая материалы, схемы и сборку.

Сделать красивую метлу своими руками легко, весело и практично. Начните развивать свои навыки, делая эту метлу для очага, а затем переходите к более крупным метлам.

Быстрый, прочный и экономичный хлев может служить мастерской, складом или загоном для скота.

7 проектов ветряных турбин, которые вы можете сделать за выходные

Помните, когда вы могли сделать свой собственный небольшой генератор для хобби, который включал в себя скручивание проволоки вокруг нескольких гвоздей? Почти так просто сделать ветряную турбину своими руками, используя материал, найденный в вашем доме или даже извлеченный из старой стиральной машины или беговой дорожки. Мы изучили Интернет в поисках лучших идей для домашних ветряных турбин о том, что потребуется для создания хобби-турбины или солнечной панели, которые могли бы фактически компенсировать некоторые расходы на энергию на вашей ферме, в хижине, на лодке или в коттедже. Вот пример некоторых творческих идей, чтобы выйти из сети.

#1 Автомобильный генератор переменного тока Ветряная турбина — Новости Матери-Земли

Этот простой проект включает в себя использование автомобильного генератора переменного тока с регулятором напряжения и создание автономного источника электроэнергии для удаленной кабины автора.

Небольшая турбина установлена ​​на вершине старой телеантенны (помните такие?), со стандартными трубами и скобами, чтобы все было надежно. Система подключается к аккумуляторным батареям на месте.Весь проект ветряной турбины своими руками стоил около 1000 долларов.

Не самый красивый ветряк, зато дешевый. Тем не менее, автор предупредил, что установка ветряной турбины своими руками на вершину 20-футовой башни была сложной задачей из-за веса двигателя.

#2 Самодельная лопата для снега Ветряная турбина

В этом следующем проекте творчески используется обычный инструмент, найденный на севере страны; лопата для снега. Этот автор купил большую часть этого оборудования на Амазоне и создал башню для своего ветряка своими руками на деревянных полноприводных автомобилях.

Большая часть материалов, которые он купил на Amazon, состоит из электрических кабелепроводов, соединений и ниппелей. Проект вырабатывал энергию с помощью 300-ваттного двигателя с постоянными магнитами, установленного на основании.

Общий бюджет автора, Маунтин (Бумер) Майка на этот самодельный ветряк составил всего 200 долларов. Очень низкий порог для установки ветряной турбины. Полный список деталей можно найти на сайте SolarPowerSimplified.com

#3 Самодельный мотор беговой дорожки Ветряная турбина с вертикальным доступом

Следующий проект ветряной турбины, сделанный своими руками, представляет собой буровую установку, которую можно разместить практически где угодно.Он может быть даже портативным. Используя ободья велосипедных колес, трубу из ПВХ и утилизированный двигатель беговой дорожки.

Эта портативная вертикальная турбина мощностью около 50 Вт может быть перемещена и размещена там, где дует ветер. Автор отмечает, что один недостаток заключается в том, что для запуска вращения требуется совсем немного ветра. Все материалы были убраны из гаражей и барахолок, в результате чего стоимость этого проекта ветряной турбины «сделай сам» составила 0 долларов.

#4 Мотор для стиральной машины своими руками Вертикальная ветряная турбина

Этот автор дает пошаговое руководство по созданию простой ветряной турбины с использованием отрезанной трубы из ПВХ и старого двигателя от стиральной машины.Лопасти из ПВХ сложены на одной стойке для красивого вида.

Руководство из 15 шагов; проиллюстрировано и объяснено очень подробно. С помощью ручных электроинструментов и подручных материалов вы можете сделать полностью функциональный проект ветряной турбины своими руками. Таким образом, сделать это в один уик-энд! Автор утверждает, что эта версия стиральной машины вырабатывает 50 Вт на холостом ходу. Можно найти конкретные планы по изготовлению вертикального ветрогенератора из двигателя стиральной машины.

#5 Самодельная ветряная турбина с электродвигателем постоянного тока из ПВХ и ненужного пластика

Скорее всего, если вы домашний мастер, то у вас есть запасные ПВХ-трубки, пластик и проводка, чтобы начать работу с этой простой установкой с двигателем постоянного тока.Этот пример происходит из Юго-Восточной Азии, где необходим творческий подход с использованием простых деталей, доступных дома или в деревне.

Генератор двигателя постоянного тока и ПВХ

Подробные письменные инструкции отсутствуют, но видео содержит пошаговое руководство по созданию простого генератора. Список деталей включен на их видео-странице. Кроме того, на Creative Think Channel есть множество других электронных проектов DIY, которые можно попробовать, поэтому стоит добавить их в закладки, чтобы просмотреть позже.

#6 Вертикальная ветряная турбина для велосипедного колеса своими руками

Вот еще один пошаговый ветрогенератор, сделанный своими руками из старого велосипедного колеса и нескольких труб из ПВХ.Музыкальный саундтрек раздражает, но простой видео-урок стоит посмотреть для разного рода идей.

Генератор велосипедных колес

#7 Ветряная турбина мощностью 1000 Вт своими руками

Изображение предоставлено – Ветряная турбина мощностью 1000 Вт своими руками

Это отличное пошаговое руководство по созданию «почти коммерческой» ветровой турбины. Эта ветряная турбина мощностью 1000 Вт может заряжать аккумуляторную батарею, питающую автономный дом. Это генератор переменного тока с постоянными магнитами, генерирующий трехфазный переменный ток, выпрямленный до постоянного тока, который затем подается на контроллер заряда.Магниты вращаются вместе с ветром, катушки закреплены, поэтому щетки или контактные кольца не нужны.

6 шагов, которые необходимо учитывать перед тем, как построить собственную ветряную турбину

На инновационном сайте Greeneco Products есть четкое руководство, в котором показаны шаги, которые необходимо учитывать, прежде чем погрузиться в выбор идеальной ветряной турбины своими руками. К ним относятся:

  • Изучение технологии – Понимание терминологии и техники безопасности или работы с электрическими компонентами
  • Понимание местных погодных условий – Разрешают ли местные ветровые условия использование собственной ветряной турбины.
  • Определите, сколько электроэнергии вам потребуется для производства – Тщательно проанализируйте свои потребности в электроэнергии. Будет ли ваш проект покрывать все потребности или вы дополните электроэнергию на основе сети?
  • Сделай сам или найми подрядчика — У вас есть навыки, чтобы справиться с проектом самостоятельно, или у вас есть бюджет, чтобы нанять его?
  • Доступ к качественным материалам – Ветряные турбины несут большие потери. У вас есть доступ к качественным компонентам, которые прослужат долго.
  • Рассмотрите возможность сочетания ветра и солнца — Если позволяют местные условия, рассмотрите возможность добавления в проект солнечных батарей. Это будет более лучшее покрытие, когда ветер не дует.

Комплекты ветряных турбин своими руками

Изображения ниже могут содержать партнерские ссылки, при покупке которых мы можем получить комиссию. Дополнительную информацию см. в разделе «Раскрытие информации об аффилированных лицах».


Часто задаваемые вопросы о самодельных ветряных турбинах

Ветряная турбина какого размера вам нужна для питания дома?

По данным USUIA, в 2019 году среднегодовое потребление электроэнергии на U.С. бытовой потребитель составил 10 649 киловатт-часов (кВтч). Это означает в среднем около 877 кВтч в месяц. Таким образом, для простоты расчета укажите 900 кВтч в месяц, 30 кВтч в день или 1,25 кВтч в час.

Размер ветряной турбины для вашего дома зависит от нескольких факторов. Как ни странно, если вы живете в районе со средней скоростью ветра 14 миль в час, небольшая ветряная турбина мощностью 1,5 киловатта удовлетворит потребности дома, требующего мизерных 300 киловатт-часов в месяц.

В зависимости от обычной скорости ветра в данном районе для обеспечения электроэнергией среднего домохозяйства потребуется ветряная турбина мощностью от 5 до 15 кВт.

Строительство кольцевой линии электропередачи. Петля составляет 62 мили, начиная от новой подстанции Bauer на юго-западе округа Таскола до новой подстанции Rapson в округе Гурон в городке Сигел.

Домашние ветряные турбины будущего. — В регионе Большой палец штата Мичиган появится больше пользователей домашних ветряных турбин, используемых на фермах и в коттеджах. Достижения в области технологий сделали этот потенциал более доступным. Даже в магазинах товаров для дома «Big Box» продаются ветрогенераторы для домашнего использования.

Создание ветряной турбины за пять минут. MidAmerican Energy сняла это потрясающее видео, в котором показан весь процесс строительства ветряной турбины. Видео длится немногим более пяти минут и включает факты всего процесса.

Поддерживаемая Google линия ветряных электростанций преодолевает препятствия — с 2012 года. Газета Chicago Tribune сообщает, что предложенная линия Atlantic Wind Connection (AWC) преодолела первое нормативное препятствие. Линия электропередачи стоимостью 5 миллиардов долларов для передачи энергии от ветряных электростанций у восточного побережья.


Как это:

Нравится Загрузка…

Как сделать ветряк для школьного проекта?

Шаг №1: Сборка ротора

Возьмите большой кусок картона и вырежьте 4 круглых детали диаметром около 3 см каждый. Склейте все круги вместе с помощью клея, чтобы получился один толстый круг.

Теперь возьмите тонкую бумагу и оберните (приклейте) ее вокруг толстого круга, который вы получили выше, убедившись, что он правильно подходит к кругу по длине и ширине.

Шаг 2: Изготовление лезвий

Вырежьте из большого картона до 4 прямоугольных частей размером 8 см х 2,5 см каждая. Вырежьте один край кусочков, чтобы они образовали круглую форму, чтобы вы могли легко приклеить их к ротору, который вы только что сделали выше.

Вам также нужно будет слегка согнуть все 4 детали посередине, чтобы они выглядели несколько закругленными, как лопасти в типичном комплекте для домашнего ветряка.

Приклейте все 4 лопасти к ротору и дайте им высохнуть.

Шаг №3: Сборка башни

Поскольку лопасти требуют времени для высыхания, вы можете сосредоточиться на создании башни, которая поднимет ротор.

Вернитесь к большому куску картона и вырежьте из него тонкую часть размером 30см х 12см.

Оберните этот вырез вокруг ручки, чтобы получился идеальный полый стержень. Приклейте конец бумаги и вытащите ручку так, чтобы у вас осталась башня.

Шаг № 4: Установка двигателя

Возьмите двигатель постоянного тока и оберните его куском картонной бумаги, который соответствует его длине.При этом следите за тем, чтобы заостренная часть двигателя оставалась за пределами обмотки.

Возьмите ротор с 4 лопастями и проделайте небольшое отверстие в его середине. Здесь заостренная часть двигателя будет соединяться с ротором.

Подсоедините положительный и отрицательный провода к двигателю с помощью горячего пистолета, оставив достаточную длину провода для соединения со светодиодной лампой на других концах.

Приклейте бумагу, обертывающую двигатель, к шесту и дайте ей высохнуть.

Шаг № 5: Строительство дома

Вам также нужно будет сделать модель дома, которая будет освещаться с помощью энергии, вырабатываемой ветряной турбиной.

Для этого вырежьте 4 куска одинакового размера, чтобы сделать 4 стены вашего дома. Вырежьте дверной проем из одной части и вырежьте оконные проемы на 3 оставшихся частях.

Склейте все 4 части вместе, чтобы собрать дом, убедившись, что часть с вырезом для двери остается спереди.

Имейте в виду, что вам также нужно будет вырезать еще один кусок, чтобы сделать крышу для вашего дома… но не делайте этого сейчас.

Шаг № 6: Подключение света

На этом этапе вам нужно взять светодиод и подключить его к проводам, идущим от двигателя (как в шаге № 4). Прикрепите этот свет к любому из окон вашего дома и используйте ленту, чтобы закрепить его на месте.

После того, как свет будет хорошо подключен и внутри дома, теперь вы можете сделать крышу своего дома. Возьмите два куска вагона и склейте их по краям, чтобы получилась треугольная форма крыши, а затем приклейте кровлю к 4 стенам вашего дома.

Приклейте весь дом к толстому картонному слою (например, к полу дома), чтобы он выглядел более устойчивым.

Теперь приклейте весь дом и башню, удерживающую всю турбину, к фанерной доске, чтобы весь ваш проект существовал на одной платформе.

Затем соедините провода двигателя и светодиода.

Шаг № 5: Включите турбину

Теперь, когда все настроено и готово к работе, пришло время включить турбину для производства электроэнергии и зажечь лампочку, висящую на вашем окне.

Используйте внешний источник ветра, предпочтительно настольный вентилятор, чтобы вращать лопасти турбины. Затем они будут вращать двигатель, который, в свою очередь, будет производить электрическую энергию, которая затем будет течь по проводам и зажигать вашу светодиодную лампочку!

Вот оно! Вы успешно построили простую работающую домашнюю турбину для своего школьного проекта. Материалы, используемые в этом проекте, доступны и дешевы.

Ваша турбина уже зажгла ваш «дом»?

Ветряные мельницы на заднем дворе?: Детали | СТАНФОРД журнал

В: Почему мы не можем установить ветряные мельницы на заднем дворе и использовать энергию индивидуально для личного пользования? Это ограничение, как хранить его и подавать в мои электрические цепи, или что? Это стоимость или шумовое загрязнение для моих соседей, или просто еще не разработана бытовая система?

Вопрос от Марии Шмидт, 79 лет, Форт-Уэрт, Техас


The U.Министерство энергетики США (DOE) предлагает контрольный список, чтобы убедиться, что малые ветроэнергетические проекты являются правильным выбором для отдельных домовладельцев: достаточно ли ветра? У вас достаточно места? Разрешены ли вышки в вашем районе? И, наконец, сколько энергии вы можете производить?

При просмотре контрольного списка быстро становится очевидным, почему у нас не у всех есть ветряные мельницы на заднем дворе, хотя технология коммерчески доступна. (Вы можете купить ветряные мельницы высотой от девяти футов с лопастями шириной шесть футов, хотя большинство из них имеют размеры более 60 футов в высоту с диаметром лопастей 23 фута.) Одной из новых турбин, вызывающих ажиотаж в сообществе ветроэнергетики, является Skystream 3.7, которую хвалят за ее размер (10-футовые лопасти), эффективность при низких скоростях ветра (они могут хорошо работать при среднегодовой скорости ветра выше 12 миль в час) и относительно низкая цена (15 000 долларов).

Ветровые ресурсы

Для успешной эксплуатации домашнего ветра средняя скорость ветра в вашем регионе должна составлять не менее девяти миль в час. Министерство энергетики составляет карту ветровых ресурсов в Соединенных Штатах.Как показано на карте, места с наибольшими ветровыми ресурсами обычно находятся на Великих равнинах, вдоль горных вершин и на побережье. Инфографика: Национальная лаборатория возобновляемых источников энергии Министерства энергетики США

высота 50 метров в воздухе — это более 160 футов или 16 этажей! И обобщения часто неверны — средняя скорость ветра будет сильно зависеть от конкретных условий на вашем участке. Вы можете использовать устройство, называемое анемометром, для измерения скорости ветра на заднем дворе с течением времени — вы даже можете сделать его самостоятельно из старого пластикового пасхального яйца, как только вы съели вкусности внутри.

Место для роста

Что насчет пространства? По данным компании Southwest Windpower, занимающейся производством ветряных электростанций, идеальное место для ветряной турбины — 20 футов над любым окружающим объектом в радиусе 250 футов. Министерство энергетики также рекомендует, чтобы башня располагалась как минимум на одном акре земли, что исключает большинство горожан.

Кроме того, многие местные законы запрещают строительство башен или высоких сооружений. После многолетних раздумий в городском совете жители города Айлип на Лонг-Айленде, Н.Y., недавно получил рекомендации по установке личных ветряных мельниц: они не должны превышать 45 футов в высоту, располагаться близко к границе участка или быть громче обычного автомобильного движения.

Покажите мне мощность

Решающим фактором, однако, должно быть то, сколько электроэнергии вы можете произвести. Небольшой ветрогенератор, который вы можете поставить на заднем дворе, может иметь мощность около одного киловатта. Среднегодовая скорость ветра девять миль в час будет производить более 200 киловатт-часов электроэнергии в год, а средняя скорость ветра 14 миль в час может производить более 600 киловатт-часов в год.Звучит неплохо, пока вы не поймете, что в среднем домохозяйство в Соединенных Штатах потребляет около 10 000 киловатт-часов в год. Даже в очень порывистом месте вам понадобится около 17 небольших ветряных турбин только для питания одного дома!

Размер имеет значение

Чем больше лопасти и чем больше скорость ветра, тем больше электроэнергии может генерировать ветряная турбина. Один большой ветряк мощностью 5 мегаватт может производить 15 000 000 киловатт-часов в год, что достаточно для питания 150 домов.Мы часто не понимаем, насколько велики эти ветряные электростанции, вероятно, потому, что мы часто видим их издалека — эта пятимегаваттная ветряная мельница будет иметь высоту почти 400 футов, или почти на 100 футов выше, чем Статуя Свободы, плюс ее пьедестал плюс его основание! Когда дело доходит до ветряных мельниц, безусловно, существует эффект масштаба, когда непропорционально больше энергии генерируется за счет увеличения размера и скорости ветра. Иными словами, удвоение скорости ветра приводит к восьмикратному увеличению мощности, доступной для ветрогенератора.

Эта экономия за счет масштаба также влияет на финансовые и энергетические затраты на производство небольших ветряных мельниц. Энергоотдача от небольших турбин невелика, что делает как стоимость энергии, так и стоимость производства турбины высокими. В 2008 году Carbon Trust в Соединенном Королевстве опубликовал исследование, показывающее, что из-за такой низкой выработки энергии небольшие турбины фактически являются чистыми выбросами углерода.

Таким образом, для большинства людей установка небольшого ветряка на заднем дворе будет так же полезна для выработки энергии, как и установка солнечной панели в сарае.Тем не менее, для некоторых отдельных домовладельцев это все же может иметь смысл, особенно в сельской местности. К счастью, есть несколько компаний, специализирующихся на коммерческих ветряных мельницах. Вот несколько примеров компаний и спецификаций, которые различаются для небольших (10 киловатт или меньше) турбин.

Компания Киловатт
Рейтинг
Ротор
Диаметр
(футы)
Запуск
Скорость
(миль/ч)
Турбина
Стоимость
Минимум
Высота башни
(футов)
Изобилие
Возобновляемая энергия
2.5 12 6 12 000 долларов США 43
АэроСтар 10 22 8   40
Аэроэкология 1 6 5   9
Бержи 10 22 7 23 000 долларов США 60
Обновленный 5 21 4 15 000 долларов США 39
Юго-Запад
Ветроэнергетика
2.4 10 8 15 000 долларов США 33,5
Вентера 10 26 6 12 000 долларов США 35
Ветряная турбина
Industries Corp.
10 23 8 32 000 долларов США 80

Хотя малый ветер, возможно, никогда не станет основным, у ветра есть большой потенциал как у возобновляемого источника чистой энергии местного и общественного масштаба.Фактически, Министерство энергетики призвало к 2030 году увеличить долю энергии ветра в электроснабжении страны до 20 процентов. В то время как энергия ветра значительно увеличивается с каждым годом, в 2007 году ветер производил только 0,8 процента электроэнергии страны. Препятствия на пути к достижению цели Министерства энергетики прямо сейчас связаны не с технологиями, а с инфраструктурой: проблемой передачи чистой энергии от ветряных электростанций с постоянным потоком ветра в дома людей, которые могут быть за сотни миль. (Люди, в конце концов, не часто предпочитают жить в самых ветреных частях самых ветреных регионов страны.)

Для получения дополнительной информации существует множество ресурсов в Интернете. «Слабый ветер» — это поисковый термин для использования. Во-первых, Американская ассоциация ветроэнергетики является самопровозглашенным центром ветроэнергетики.


Рэйчел Адамс — кандидат биологических наук.

Ветряная турбина своими руками — Как собрать собственный домашний ветрогенератор

Сегодня считается, что энергия ветра является одним из наиболее эффективных и экологически устойчивых способов производства энергии, которая требуется практически для всего, от промышленного производства до нашего собственного потребления человеком, что мы по-прежнему считаем само собой разумеющимся в течение курса. нашей повседневной жизни.Это также один из самых дешевых способов получения электроэнергии. Но массовое развертывание ветряных турбин все еще находится в зачаточном состоянии, и правительства многих стран медленно реагируют на этот жизненно важный фактор экономии за счет масштаба, несмотря на активное стремление к этой чистой, зеленой форме производства энергии. Таким образом, велика вероятность, что ваш район или город еще не питаются от энергии ветра. И не твой дом.

Ветряные генераторы относительно легко и просто изготовить, и они могут сэкономить вам много денег на счетах за электроэнергию, если вы сможете построить их самостоятельно.Именно это и попытается сделать эта статья — помочь вам построить собственный ветрогенератор путем сбора и сборки относительно распространенных и дешевых компонентов.

Вы можете питать свой дом прямо на заднем дворе

На данный момент вы обременены растущей и высокой стоимостью электроэнергии и газа, как неустойчивых источников энергии, так и вредных выбросов углекислого газа в атмосферу Земли. Но знаете ли вы, что наличие собственного ветрогенератора сэкономит вам тысячи долларов, если не больше, в течение всей жизни? Чтобы подчеркнуть это, вот три преимущества собственного самодельного генератора.

  • Затраты – Мы уже упоминали о возможности значительной экономии. Давайте расширим это немного дальше. Большинство городских районов по всему миру еще не подключены к этому устойчивому источнику производства электроэнергии через национальную сеть, и это может произойти еще через несколько лет. Однако ваш ветрогенератор на вашем собственном заднем дворе также не подключен к национальному или местному населению, поэтому вы не платите по счетам.
  • Экологическая устойчивость – Ветряная мельница остается одним из самых экологичных энергетических устройств.Единственным источником его энергии остается ветер, больше ничего.
  • Чистота и эстетика – Небольшой генератор, как и большие турбины, остается чистым источником производства энергии. А поскольку ваш генератор по существу небольшой, его можно незаметно расположить в саду, накрыть, когда он не используется, и он не будет издавать много шума во время работы.

Компоненты ветряных турбин

Зайдите на любой веб-сайт во вселенной, и вы обнаружите, что существует множество способов делать вещи или создавать их.Но универсальный принцип, если хотите, всегда остается одним и тем же. Здесь мы перечисляем основные компоненты, необходимые для сборки собственного маленького ветряка или генератора для вашего двора и вашего дома.

  • Инструменты
  • Построение тела
  • Важнейшие лезвия
  • Двигатель А
  • Ступица центральная
  • Хвост
  • Башня
  • Диод и батарейки

Что влекут за собой процессы

Все зависит от вас, сколько электроэнергии вы хотите произвести.Но для практических целей обслуживания новичка эти процессы помогут вам начать генерировать минимум, но на удивление больше энергии, чем вы могли себе представить. Кроме того, вы сосредоточены на производстве зеленой энергии, поэтому не будет слишком много внимания или интенсивного использования традиционных розеток. Начнем с первого шага.

Семь шагов для выполнения

1. Инструменты – При сборке вашего ветрогенератора вы начнете с таких инструментов, как инструменты для зачистки проводов и паяльники.Для самого генератора вы также будете использовать перерабатываемые предметы, такие как двухлитровые пластиковые бутылки из-под газировки, их крышки, легкие, но тонкие полоски металла, эпоксидную смолу и клей. Вам также понадобятся традиционные инструменты, такие как пила, гаечные ключи и электродрель. Самый важный инструмент — это план строительства.

2. Строительство ветрозащитной зоны – Теперь давайте поговорим о процессах строительства, которым мы будем следовать. Ветроулавливающая зона — это, по сути, компонент, который будет собирать ветер.Для этого компонента у пластиковых бутылок нужно отпилить верхушки (ниже горлышка). Как только вы это сделаете, вы можете перейти к следующему шагу.

3. Создание стыков . В качестве дополнения к созданию зоны захвата ветра вы можете начать с использования эпоксидной смолы для соединения крышек бутылок, закрепляя их встык, пока не получите четыре соединительных компонента.

4. Создание «вентилятора» . Он не будет использоваться в качестве вентилятора, но механически он будет работать аналогично. Вы будете вырезать X из металлических полос.Он должен быть не менее фута в длину и не менее одного дюйма в ширину. После того, как вы вырезали свой веер, вы можете прикрепить свои куплеты эпоксидной смолой к новому вееру. Прежде чем перейти к следующему шагу, дайте эпоксидной смоле затвердеть.

5. Подсоединение ветрозащитного экрана к вентилятору – Это очень просто; при условии, что вы спроектировали и построили свои куплеты точно в соответствии со спецификациями (по вашему собственному плану или где-то еще), все, что вам нужно сделать здесь, это вкрутить крышки от бутылок в куплеты.

6. Хитрость генератора — После того, как вы собрали свой вентилятор, нужно еще добавить генератор. Здесь диоды и батарея служат своей цели. Опять же, используйте эпоксидную смолу, чтобы закрепить оба компонента (генератор и вентилятор). Края, если они есть, можно закрепить клеем.

7. Ветрогенератору еще нужно где-то стоять — Для этого можно соорудить подставку. Это также зависит от того, какой тип двигателя (генератора) вы спроектировали и построили. В конечном итоге подставка будет небольшой и прямоугольный кусок дерева можно будет обрезать и выстрогать для создания основы.Когда вы соберете подставку, надежно прикрепите генератор и вентилятор к подставке. Здесь упор делается на обеспечение устойчивости аппарата, чтобы он оставался устойчивым в случае сильного ветра, который обычно может опрокинуть этот легкий аппарат. Вы можете использовать утяжеляющие механизмы, чтобы поддерживать скорость генератора.

Знаете ли вы, что здесь можно даже использовать солнечную энергию?

Вместо батарей и диодов для питания генератора вы можете использовать двигатели на солнечной энергии, что добавит еще один приятный штрих к вашей миссии по созданию максимально экологичного дома.Это также будет зависеть от того, сколько энергии вы собираетесь генерировать для своего дома. В ближайшем будущем все еще возможно сделать ваш дом полностью независимым от вашей национальной сети, будь то энергия ветра или солнца, или и то, и другое (в идеале, у вас будет и то, и другое). А пока вы можете рассматривать это упражнение как ценную практику.

Преимущества собственного ветрогенератора

В начале этой статьи мы уже упоминали о трех ключевых преимуществах. Однако то, какую пользу эта маленькая ветряная турбина принесет вам в долгосрочной перспективе, полностью зависит от вас и ваших непосредственных потребностей и целей.Для дома и в завершение этого вводного руководства по созданию небольшого ветряного генератора, вот несколько идей, над которыми вам следует подумать.

  • Портативное использование — На данном этапе ваша маленькая турбина может не иметь мощности для питания всего дома без необходимости полагаться на другие традиционные и неустойчивые источники энергии. На данный момент, как легкое портативное устройство, вы можете варьировать потребление энергии и располагать генератор рядом с тем местом, где он необходим.
  • Газовая колонка с горячей водой – Бытовая газовая колонка остается основным и самым дорогим потребителем электроэнергии в вашем доме.Расставив приоритеты по затратам, можно было подключить генератор к газовой колонке.
  • Подача воды – Ветряные мельницы прошлого использовались для перекачивания воды. Нет причин, почему вы не можете сделать это также. Ветряную турбину можно использовать для питания всего вашего сада, особенно органического огорода.
  • Основные области — Воспользуйтесь портативностью устройства, а также используйте его в качестве измерительного устройства, чтобы увидеть, какая часть вашего дома (кроме газовой колонки) потребляет больше всего энергии.

Мы надеемся, что это руководство вдохновило вас на поиск новых инновационных способов энергоснабжения вашего дома без помощи неустойчивой энергосистемы. Это также показало вам, что вы можете многое сделать с переработанными предметами вместо того, чтобы выбрасывать их в мусорное ведро.

Каталожные номера:

Сделай сам

Изображение предоставлено: Мартин Абегглен, Ларри Смит

Домашние ветряные турбины: обзор, продукция и стоимость

Время чтения: 6 минут

Не каждое свойство подходит для солнечных батарей.Однако это не означает, что вы не сможете производить чистую энергию на своей территории. Одной из технологий возобновляемых источников энергии, которая становится все более популярной альтернативой для домовладельцев, стремящихся вырабатывать собственное экологически чистое электричество, являются небольшие ветряные турбины.


Обзор малых ветряных турбин

Малые ветряные турбины, иногда называемые домашними ветряными турбинами, намного меньше, чем турбины, которые вы видите на ветряных электростанциях. В то время как более крупные ветряные турбины могут иметь диаметр лопастей, который охватывает длину футбольного поля, маленькие ветряные турбины обычно имеют диаметр до 10 метров в ширину.Из-за меньших лопастей эти ветряные турбины имеют гораздо меньшую выходную мощность, чем большие турбины. Это делает небольшие ветряные турбины идеальными для проектов с меньшими потребностями в электроэнергии, таких как жилые, портативные или автономные приложения.

Наилучшие места для небольших ветряных турбин — это места с частыми и сильными ветрами. Вообще говоря, чем выше турбина, тем ветренее окружающая среда и тем больше электроэнергии она способна генерировать. Большинство лучших мест для небольших ветряных турбин находятся в сельской местности, так как они, как правило, имеют много места и мало препятствий, которые могут повлиять на скорость ветра.В некоторых случаях небольшая ветряная турбина может компенсировать 100 процентов счетов за электроэнергию в доме.

Покупка небольших ветряных турбин

Когда дело доходит до покупки небольшой ветряной турбины для дома, важно сравнить различные продукты и узнать, как они различаются по цене, конструкции, мощности и предлагаемому оборудованию.

В таблице ниже показано, как различаются цены на небольшие ветряные турбины в зависимости от мощности. Среди ветряных турбин аналогичного размера разница в цене в основном связана с дополнительными компонентами, включенными в покупку, такими как контроллеры заряда, опоры / башни, батареи или кабели.Дополнительные компоненты, которые вам необходимо приобрести, зависят от настройки вашей ветряной турбины. Например, автономным системам требуется батарея для хранения электроэнергии и контроллер заряда для защиты батареи от перезарядки.

Небольшие ветряные турбины

Большинство перечисленных выше продуктов не могут производить достаточно электроэнергии для питания среднего дома, но могут быть полезны для компенсации небольшой части счета за электроэнергию. Ветряные турбины мощностью менее 500 Вт называются микроветряными турбинами .Они могут быть особенно полезны для небольших автономных энергетических приложений, таких как лодки, жилые дома и многое другое.

Выбор размера небольшой ветряной турбины для вашей собственности

Первый шаг к определению правильного размера вашей ветряной турбины — это знание того, сколько электроэнергии вы хотите производить. Если вы хотите удовлетворить большую часть или все свои потребности в электроэнергии с помощью небольшой ветряной турбины, вы можете определить потребление электроэнергии, просмотрев прошлые счета за электроэнергию. В качестве альтернативы, если вы хотите компенсировать только определенные приборы с помощью энергии ветра, Калькулятор энергии для устройств Министерства энергетики — это хорошее место для начала расчета потребления электроэнергии конкретными приборами.

Как только вы узнаете свои потребности в электроэнергии, найдите ветряную турбину и участок, который удовлетворит эту потребность. Многие производители ветряных турбин сообщают расчетную годовую выработку электроэнергии для своего продукта, используя определенные предположения о высоте и средней скорости ветра. Без этого расчет для оценки реальной выходной мощности ветряной турбины может быть сложным, поскольку он зависит от погодных условий, плотности воздуха, эффективности оборудования, длины лопастей и многого другого.Тем не менее, вы можете получить приблизительную оценку производства энергии ветряной турбиной без сложных расчетов, используя расчетный коэффициент мощности .

Коэффициент мощности — полезная метрика для оценки количества электроэнергии, которое электрогенератор может производить в течение года. Для ветра коэффициент мощности рассчитывается путем деления общего количества электроэнергии, произведенной турбиной, на общее количество электроэнергии, которую она произвела бы за год, если бы она вырабатывала максимальную мощность круглый год.Согласно отчету Министерства энергетики о распределенном ветроэнергетике за 2018 год, малые ветряные турбины имеют средний коэффициент мощности 17 процентов, но их набор данных включает диапазон от 2 до 36 процентов.

Используя оценку коэффициента мощности, вы можете рассчитать приблизительную годовую оценку производства электроэнергии по следующей формуле:

Киловатт-часы в год = 8760 часов в году x номинальная мощность (кВт) x коэффициент мощности (%)

Учитывая средний коэффициент мощности малых ветряных турбин, турбина мощностью 10 кВт будет производить примерно 14 892 кВтч в год.

Как выбрать место для размещения ветряной турбины в вашем доме

При выборе места для ветряной турбины в вашем доме необходимо учитывать несколько моментов: количество ветра, получаемого в определенном месте , и расстояние до что вы пытаетесь включить .

Ветер

Если ваша собственность не находится на полностью изолированной и плоской земле, важно проанализировать, какой силы ветра может достичь каждое потенциальное место установки.Например, если вы разместите свою систему на вершине холма, скорее всего, будет больше ветра, чем если бы вы разместили ее на неветренной стороне барьера, такого как сарай или дерево. Хорошее эмпирическое правило заключается в том, что ваша система должна располагаться с наветренной стороны от любых препятствий и на 30 футов выше всего, что существует в пределах 300 футов от нее.

Расстояние

Не менее важным для доступа к ветру является расстояние между вашей системой и тем, что вы пытаетесь запитать. Это связано с тем, что значительное количество электроэнергии может быть потеряно, если провод, идущий от вашей системы, слишком длинный.Чем ближе ваша домашняя ветровая турбина к нагрузке, которую вы пытаетесь обеспечить, тем эффективнее будет ваша система.

Стоимость малых ветряных турбин

Стоимость установки малых ветряных турбин может варьироваться в зависимости от размера системы, высоты башни и приобретаемого оборудования. В большинстве случаев, чем больше и выше ветряк, тем он дороже.

По данным Американской ассоциации ветроэнергетики (AWEA), малые ветряные турбины стоят от 3000 до 5000 долларов за каждый киловатт мощности.Большинство домовладельцев, использующих ветряные турбины в качестве основного источника электроэнергии, устанавливают от 5 до 15 кВт ветряной энергии, а это означает, что они могут рассчитывать заплатить от 15 000 до 75 000 долларов за свой проект небольшой ветряной турбины. Эти цифры не включают какие-либо федеральные или государственные стимулы.

Должен ли я установить небольшой ветряк для своего дома?

Небольшие ветряные турбины могут быть экономичным способом производства возобновляемой электроэнергии для вашего дома. Однако многие жилые дома не подходят для ветряных турбин по нескольким причинам.

Во-первых, для производства достаточного количества электроэнергии, чтобы оправдать первоначальные инвестиции, ветряные турбины должны находиться в ветреном месте. Хотя это может показаться очевидным, недостаточно просто испытывать высокие скорости ветра во время штормов или в определенные сезоны: вам нужны стабильные схемы ветра, способные вращать ветряную турбину в течение всего года, чтобы оправдать первоначальные инвестиции.

Как правило, если среднегодовая скорость ветра на вашей территории составляет менее 5 метров в секунду, это, скорее всего, неподходящее место для небольшой ветряной турбины.Если вы не уверены в скорости ветра в вашей собственности, у Национального управления океанических и атмосферных исследований есть карты ветра, на которых показаны средние скорости ветра по стране по месяцам. В вашем соседнем аэропорту также может быть запись скорости ветра, если вы ищете базовую оценку для вашего региона.

Кроме того, небольшие ветряные турбины должны занимать определенное пространство и достигать определенной высоты, чтобы обеспечить значительную экономию электроэнергии. В вашей юрисдикции могут действовать постановления о зонировании, которые ограничивают высоту конструкции, которую вы можете установить на своей территории, тем самым ограничивая количество электроэнергии, которую способна производить ваша ветряная турбина.Вам также нужно достаточно открытого пространства на вашей собственности, чтобы опустить небольшую ветряную турбину в целях обслуживания — многие установщики рекомендуют иметь как минимум один акр чистой земли.

Однако, если вы живете в ветреном, отдаленном, автономном районе, небольшая ветряная турбина может быть более доступной, чем подключение вашего дома к электрической сети. Кроме того, ветряные микротурбины могут быть полезны для других автономных портативных приложений, таких как зарядка аккумуляторов для жилых домов и парусных лодок.

Установка и техническое обслуживание

После того, как вы определите, подходит ли вам ветряная турбина для дома и где ее можно разместить на вашем участке, следующим шагом будет установка.В большинстве случаев (если вы не можете залить цемент, правильно подключить свою систему и разместить ее там, где она должна быть) система ветряных турбин для жилых помещений должна быть установлена ​​профессионально. Свяжитесь с производителем вашей системы, чтобы узнать больше о вариантах установки и стоимости.


После того, как ваша ветряная турбина для дома будет установлена, требования к техническому обслуживанию могут включать ремонт электрических соединений и проводки, а также замену любых проржавевших деталей. Например, маленькие лопасти ветряных турбин служат около 10 лет.Если вся система правильно обслуживается и устанавливается, вы должны ожидать, что ее срок службы составит около 20 лет.

Прежде чем принять решение, сравните все варианты.

Если вы ищете способы самостоятельного производства электроэнергии, всегда полезно сравнить несколько вариантов, прежде чем принимать окончательное решение. Зарегистрировавшись на EnergySage Solar Marketplace, вы можете получить до семи индивидуальных предложений по установке солнечных батарей на вашем участке. Эти котировки включают информацию о затратах и ​​оценки экономии, что позволяет сравнить экономические выгоды от солнечной энергии с предложениями небольших ветряных турбин.Если вы хотите начать с приблизительных цифр, прежде чем получать котировки, ознакомьтесь с нашим Солнечным калькулятором.

Контент окружающей среды


0


Power Ваш дом с Windurbine Wind Turbine Joe Doucet

Ветер турбинный зал — кинетическая стена, состоящая из массива роторных лезвий, которые вращаются по отдельности

, как изменение климата продолжает наносить ущерб на планете люди ищут более эффективные источники возобновляемой энергии. в то время как новые технологии разрабатываются каждый год для решения этой проблемы, один древний источник энергии продолжает превосходить их все.верно, энергия ветра продолжает оставаться одним из самых рентабельных и эффективных доступных устойчивых источников энергии. однако эта простая технология не была частично встроена в дома из-за ее навязчивой физической формы.



Имея это в виду, нью-йоркский дизайнер joe doucet создал зал ветряных турбин , проект, сочетающий искусство и технологии в новом решении, направленном на обеспечение энергией наших домов.


images by joe doucet



ДЖО ДУСЕ ПРОЕКТИРОВАЛ ЭТО, ЧТОБЫ БЫЛО КАК ЭСТЕТИЧЕСКИ ПРИЯТНО, ТАК И ФУНКЦИОНАЛЬНО



Ветровые турбины используют для выработки электроэнергии механический поток воздуха через ветряные турбины.ветряные турбины обеспечивают механическую энергию для вращения электрических генераторов и — в качестве альтернативы сжиганию ископаемого топлива — являются многочисленными, возобновляемыми, широко распространенными, чистыми, не производят выбросов парниковых газов во время работы, не потребляют воды и используют мало земли.



Зал ветряных турбин от joe doucet, спроектированный так, чтобы быть как эстетичным, так и функциональным, представляет собой кинетическую стену, состоящую из множества вращающихся лопастей, которые вращаются по отдельности, приводя в действие мини-генератор, вырабатывающий электричество.электроэнергия используется дома или на работе, может храниться в настенной батарее или даже возвращаться в национальную сеть, чтобы обеспечить доход владельцу.



Стенка ветряной турбины состоит из сетки квадратных стекол, которые вращаются одновременно по 25 осям. в настоящее время он состоит из 25 ветряных генераторов, прикрепленных к вертикальным стержням с прикрепленными к ним квадратными панелями. Дусе , который уже построил прототип, говорит, что одна из этих стен могла бы питать американский дом, который обычно потребляет чуть более 10 000 кВт-часов в год.

9 Информация о проекте:

Наименование: Wind Turbine Wall

Разработан BY: Joe Doucet

Тип:

Статус: Prototype

Джулиана Нейра I designboom

20 октября 2021

.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
