Где находятся предохранители на ваз 2114: «Где находится предохранитель печки ВАЗ 2114?» — Яндекс.Кью

Содержание

Прикуриватель на ВАЗ 2114: где находится предохранитель, замена своими руками

Ситуация, при которой не работает прикуриватель на ВАЗ-2114, к сожалению, наблюдается довольно часто, и, разумеется, многие хотели бы знать, как устранить такую неисправность, и можно ли сделать это самостоятельно. По мнению автовладельцев, которые ранее сталкивались с такой проблемой, устранить такую поломку можно самостоятельно. Однако нужно точно знать, что делать, и выяснить причину, по которой перестал работать прикуриватель.

Ремонтные работы

Для начала советуем освободить себе место возле автомобиля, чтобы вы без проблем могли открыть двери, ничто не мешало их находиться всегда в открытом положении, а вы имели возможность подходить и отходить от авто, не преодолевая множественные препятствия.

Если летом машину просто можно выгнать на улицу, то зимой придется ограничиваться имеющимся пространством закрытого гаража.

Вы готовы? Тогда можно приступать к ремонту.

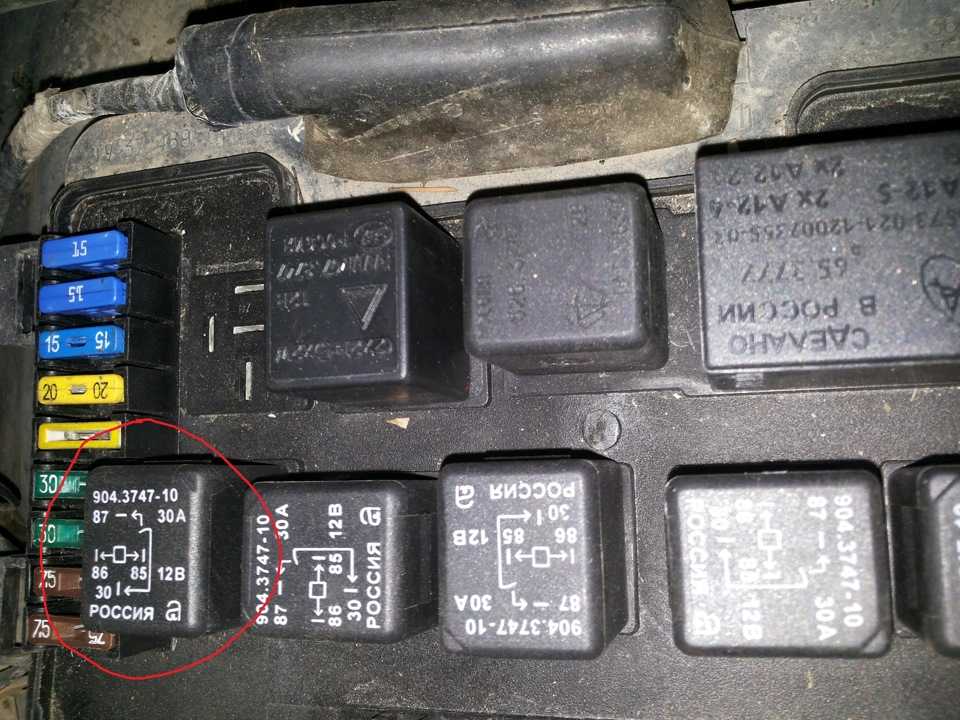

Выделенное место где находится предохранитель прикуривателя на ВАЗ 2114

  1. Первая ситуация — вышел из строя предохранитель на прикуриватель ВАЗ 2114. Популярная проблема, которая не так сложна в решении. Первоочередная задача заключается в том, чтобы определить, где находится предохранитель прикуривателя у ВАЗ 2114. Это просто. Откройте люк, где расположен весь блок предохранителей. Искомый вами элемент находится слева от рулевой колонки. Это 20-амперный предохранитель, на котором имеется специальная маркировка — F4. С другими перепутать его сложно, потому отыскать предохранитель — это совершенно не проблема. Возьмите тестер, проверьте его функциональность. Если работает, продолжаем поиски проблемы. Если же предохранитель вышел из строя, достаточно просто приобрести новый. Стоит он дешево, потому проблем с поиском и покупкой возникнуть не должно.
  2. Поскольку старый предохранитель сгорел, просто взять новый, поставить его на место и якобы завершить ремонт у вас не получится.
    Крайне важно разобраться, почему именно старый предохранитель перегорел. Разобраться в том, как снять прикуриватель на ВАЗ 2114, довольно просто. Обязательно проверьте качество контактов в колодках при выходе из монтажного блока. Обозначается она Х1. На данной колодке имеются соединения от прикуривателя, расположенного в салоне. Если причина в контактах, подтяните их.
  3. Самая популярная проблема неисправности прикуривателя — это ошибки самого автовладельца в процессе эксплуатации. При подключении внешних устройств к прибору, не нужно выкручивать штекеры в разные стороны. Из-за этого пластины замыкаются, прикуриватель попросту перестает работать.
  4. Другая довольно распространенная проблема — это перегоревшая лампочка подсветки. Ее достаточно просто заменить, но для этого предварительно извлекается наш прибор из своего гнезда.
  5. Обратите внимание на подвижную сердцевину вашего прикуривателя. Изучите ее внешне, проверьте качество и целостность витков пружины. При наличии повреждений вам придется заменить данный элемент. Проблема заключается в том, что сердцевина отдельно не продается, в магазинах автозапчастей предлагается исключительно сборная конструкция. Единственный вариант поиска — это всевозможные автомобильные барахолки, где дедушки продают запчасти от своих старых машин. Несмотря на кажущуюся абсурдность, в подобных местах часто можно отыскать отличные детали для таких автомобилей как ВАЗ 2114.

Что такое прикуриватель?

Прикуриватель на автомобилях семейства «Самара» — представляет собой точно такую же конструкцию, как и на всех остальных машинах.

В основе его находится металлический стакан и центральной вставки. Стенки «стакана» подключены на массу, а центральная его часть на плюс. Когда вставка находится внутри стакана, и происходит его фиксация, нихромовая нить нагревается доопределённой температуры, замыкая цепь. По точно такому же принципу работают все электроприборы, подключённые к прикуривателю.

Фиксацию прикуривателя внутри корпуса обеспечивают специальные ушки.

Так выглядит обычный прикуриватель на ВАЗ-2114

Устройство и предназначение прикуривателя

В некоторых моделях авто прикуривателя просто нет. Водители этих машин прикуривают сигареты от обычных зажигалок, а для подключения электронных гаджетов в таких авто используется розетка на 12 вольт. Но в машинах отечественного производства АП является неотъемлемым конструктивным элементом.

Новый АП для автомобиля ВАЗ 2114

Если говорить непосредственно об устройстве, то АП представляет собой силовую розетку, для нее выделена отдельная цепь с предохранительным элементом. Сам же прикуриватель ВАЗ 2114 состоит из специальной нихромовой спирали. Данный элемент нагревается, когда на него подается напряжение, причем так сильно, что при прикосновении к нему можно получить ожог.

В патроне конструкции расположено термореле. Предназначение этого компонента заключается в отключении спирали, когда ее температура достигнет максимума. Термореле размыкает контакты устройства, после чего в работу вступает механизм выталкивания.

Что такое прикуриватель и зачем он нужен

Для многих моделей итальянских машин, а также Suzuki, Honda, Opel и ещё некоторых автомобилей, тема этого обзора была бы совершенно неактуальной. Там попросту нет прикуривателя. Как же они живут там без него? Припеваючи. Прикуривают от нормальных зажигалок, а для подключения дополнительных устройств и аксессуаров пользуются 12-вольтовой розеткой, как это и должно быть.

Другое дело, что розетки эти не во всех автомобилях всегда на видном месте. К примеру, только на третьем Форде Фокус бортовая розетка появилась в зоне досягаемости водителя и передних пассажиров. Вообще, если использовать прикуриватель по назначению, никаких проблем с ним не будет, поскольку устроен он чрезвычайно просто.

ВАЗ 2114 (2115, 2109, 2110, 21099), не работает прикуриватель и магнитола

На автомобильных форумах в интернете, довольно часто можно встретить обращение автовладельцев за помощью, по причине того что — не работает прикуриватель и магнитола на ВАЗ 2114 (2115, 2109, 2110, 21099). То есть, проблема регулярно возникающая с продукцией российского автопрома. Самой распространенной причиной того, что одновременно перестал работать прикуриватель и магнитола, является подключение к гнезду, приборов превосходящих по мощности его номинальные значения.

Предназначение автомобильного прикуривателя

Судя по названию, можно прийти к выводу, что автомобильный прикуриватель нужен лишь тем водителям, которые курят сигареты или сигары. Это, конечно, верное, но не совсем правильное суждение, ведь данный атрибут используется для подзарядки следующих устройств:

  • мобильного телефона;
  • планшета;
  • навигатора и т. д.

С такой задачей прикуриватели справляются на «отлично», а вот если к ним будут подключаться более мощные устройства, к примеру, компрессор для подкачки колес или пылесос, это может привести к поломке автомобильного атрибута.

Чаще всего именно из-за подключения девайсов, которые потребляют более 16 А, выходит из строя как магнитола, так и автомобильный прикуриватель.

Среди самых основных поломок прикуривателя ВАЗ-2114 инжектор следует выделить такие:

  • перегорание предохранителя;
  • плохой контакт в колодке;
  • световая подсветка перегорает;
  • возникает короткое замыкание при подключении мощных устройств.

Самостоятельно решить эту проблему довольно просто, если следовать рекомендациям, которые предоставляют специалисты.

Читайте также: Почему не показывает температуру двигателя на ВАЗ-2114

Почему не работает прикуриватель на ВАЗ 2114?

Можно выделить несколько характерных поломок для прикуривателя ВАЗ 2114:

  • Перегорает предохранитель;
  • В колодке наблюдается плохой контакт;
  • Контакты устройства перегорают в процессе эксплуатации;
  • Перегорает лампочка подсветки;
  • Контакты окисляются в процессе использования;
  • Происходит короткое замыкание в момент подключения посторонних устройств.

Причины выхода из строя прикуривателя на ВАЗ-2114

Причин тому, что вышел из строя прикуриватель, может быть всего два.

Первая заключается в отсутствии напряжения на контактах, ввиду обрыва цепи или нарушения целостности контактов на корпусе, а

вторая в нарушении целостности предохранителя. Но обо всём подробнее ниже.

Отсутствие напряжения

Для того чтобы провести диагностику неполадок в цепи, нам понадобится только мультиметр. Выставляем прибор в режим проверки вольтметра и подносим щупы к контактам на плюс и минус. Напряжение должно быть показано такое же, как и на самой аккумуляторной батарее, то есть 12–14 Вольт. Если напряжение есть, значит с питанием всё в порядке и можно переходить к следующему пункту, а если оно отсутствует, необходимо дальше «прозванивать» провода на предмет обнаружения обрыва.

Для того, чтобы провести замеры, демонтируем прикуриватель.

Отсутствие контактов в предохранителе

  1. Предохранитель, отвечающий за работу прикуривателя на ВАЗ-2114, находится в монтажном блоке, под капотом автомобиля.

    Расположение монтажного блока указано стрелкой

  2. В зависимости от модификации, он может иметь обозначение либо F4 или F7, а номинал может составлять от 20 до 30 ампер.

    Как правило, предохранитель отвечающий за работу прикуривателя имеет обозначение F4

  3. Для наибольшей уверенность демонтируйте их со всех вышеуказанных мест, и проведите диагностику путём визуального осмотра.

    Как видно, целостность этого предохранителя нарушена, и его необходимо заменить.

  4. Если подобное будет обнаружено, то замените этот элемент на новый.

Обратите внимание на тот факт, что если в цепи где-то имеет факт короткое замыкание, то вновь установленный предохранитель сразу перегорит и потребуется более глубокий осмотр и диагностика всей цепи.

Если же подобного не наблюдается, то причиной перегоревшего предохранителя могло стать резкое напряжение в цепи, и допускать подобного в будущем не рекомендуется.

Характерные неисправности

Где искать причину, если не работает прикуриватель ВАЗ 2114? Нужно учесть, что выход из строя АП, а также непосредственно розетки для его подключения — это разные вещи.

Тем более, что именно АП используется не так часто, как розетка, поскольку это гнездо зачастую используется для подключения различных электронных девайсов. Устройство может переставать работать при эксплуатации низкокачественных зарядных устройств для техники, произведенных в Китае. Особенно, если речь идет о применении разветвителя АП, это в принципе может спровоцировать его поломку (автор видео — канал Expert R).

Цепь АП предназначена для включения различных гаджетов, но ее максимально допустимая нагрузка составляет 20 Ампер. Соответствующий предохранительный элемент на 20 А находится в блоке, он отмечается символами F4. Если же вы будете использовать разветвитель, то нагрузка на цепь будет просто катастрофической и со временем выйдет из строя предохранитель, но это еще не так страшно. Гораздо хуже, если не выдержит проводка, поскольку это может стать причиной не только замыкания, но и возгорания.

Часто бывает такое, что если перестал работать прикуриватель, не работает магнитола. В этом случае проблема, вероятнее всего, заключается в цепи или работоспособности предохранительного элемента. Подключение магнитолы может быть осуществлено по схеме напрямую к АКБ или к кабелю АП, поэтому удивляться ее неработоспособности при поломке последнего не стоит.

1. Демонтаж АП из места установки

2. Блок предохранителей «четырки»

3. АП в разобранном виде

Проблемы с прикуривателем в ВАЗ 2114

Определённые фирменные проблемы наблюдают почти в каждом автомобиле, в том числе и в ВАЗ 2114 Не работает прикуриватель, или сама розетка? Это ж разные вещи. Откровенно говоря, сам по себе прикуриватель, нихромовая спираль, используется крайне редко. Как правило, для подключения дополнительных устройств используют само гнездо. Чаще всего оно страдает от китайских зарядных устройств для телефонов, зарядок для ноутбуков, неоправданно длинных удлинителей и совершенно непонятных разветвителей прикуривателя. Использовать разветвитель — это почти самоубийство и вот почему.

На 2114 цепь прикуривателя рассчитана на нагрузку в 20 А. Именно такой предохранитель установлен в блоке под индексом F4. А теперь прикиньте, если подключить разветвитель, какая нагрузка пойдёт на цепь? Верно, смотря что включать. Но цепь не резиновая и в конце концов может не выдержать не только предохранитель, но и проводка, а это уже прямая угроза возгорания. Если, к примеру, нагрузить цепь компрессором, зарядкой для ноутбука, видеорегистратором, то едва ли она выдержит длительное использование. Проводка задымится и замкнёт и хорошо, если сработает предохранитель.

Устранение неисправностей

Установив причину из-за которой не работает прикуриватель и магнитола ВАЗ, исправляем обнаруженную поломку. Список приведен в соответствие с перечисленными неисправностями.

  1. Извлекаем блок предохранителей (люк с левой стороны рулевой колонки авто). Извлекаем устройство под маркировкой F4 (предохранитель на 20 ампер), тестируем его на исправность простейшим пробником отверткой, если визуально этот момент не определяется. И заменяем на новый из обязательного комплекта для таких случаев.
  2. Проверьте проводность контактов пробником. При ослаблении подтяните их.
  3. Зачистите или перепаяйте контакты, в зависимости от ситуации.

Как не парадоксально, но сгоревшая лампочка нарушает контактную цепь (своего рода предохранитель). Замените ее на рабочую такой же мощности.

Короткое замыкание чаще всего возникает из-за разбалтывания гнезда прикуривателя и неисправности его нагревательной спирали. Если у вас есть возможность, то замените их (его) на новые или приведите в должное состояние.

Советы специалистов

Профессиональные мастера по ремонту автомобильной электрики жалуются на то, что даже при проведении самостоятельно столь незначительных по объему и сложности ремонтных работ. Отдельные автовладельцы умудряются нарушать элементарные правила, тем самым значительно усугубляя проблему и переводя ее в другую, уже более сложную (и дорого стоящую)категорию ремонта.

Именно по этой причине приводим несколько рекомендаций по замене и ремонту авто прикуривателей.

Никаких замен предохранителей подручными средствами (несмотря на советы так называемых, опытных водителей). Единичный случай такой замены, не моет служить поводом для его повторного применения.

Однозначное нет, любым прямым соединениям (скруткам). Все работы только посредством паяльника.

Приобретая новый прикуриватель в неизвестной торговой точке, по возможности проверьте его исправность и качество, тестером и визуально.

Перед проведением работ с любым электроприбором, обязательно обесточивайте электро систему автомобиля. В противном случае, кроме замыкания, вы подвергаете себя риску ударом электротоком.

Не пренебрегайте тщательным изучением инструкции и любой доступной информации.

Не будьте излишне само уверенны. При сомнении в своих возможностях, обратитесь за помощью к профессионалам.

Не стоит думать, что подобная проблема характерна только для автомобилей ВАЗ 2114 (2115, 2109, 2110, 21099). Такие же неисправности с отельными (незначительными) различиями, часто встречаются и у легковых автомашин импортного производства. В качестве примера можно привести, авто ДЭУ Матиз, Рено Логан, Тайоту Короллу и еще целый ряд моделей различных марок.

Замена предохранителя lada 2114 (ваз 2114)

Как известно, важным элементом системы проводки электроприборов является монтажный блок предохранителей (далее — БП). Защита приборов и мультимедийных устройств от различных неисправностей, в том числе от перенапряжения — это главная функциональная особенность БП. Поэтому мы предлагаем вам узнать, где находится блок предохранителей ВАЗ 2114, какова схема расположения элементов в нем и как произвести их замену.

Расположение и электрическая схема


Включение предохранителя происходит одновременно с устройством, за которое он отвечает. Как сказано выше, в случае превышения оптимальных параметров напряжения в цепи происходит разрыв электроцепи. К слову, в общей сложности элементы БП в транспортных средствах осуществляют функционирование на протяжении ста часов.

В транспортных средствах ВАЗ 2114 с инжекторным двигателем применяется однопроводная система проводки, характерная для большинства автомобилей, существующих на сегодняшний день. Каждый без исключения потребитель энергии, подключенный к БП, имеет свой предохранитель, который в результате увеличения напряжения либо при коротком замыкании сразу же размыкает всю цепь. Это делается для предотвращения перегрева проводки, а соответственно — и потенциального пожара.

Однако, не все устройства и приборы транспортного средства подключаются к БП. Некоторые составляющие отечественных авто требуют наличия большого напряжения, что позволяет их не защищать плавкими компонентами БП. К примеру, к ним можно отнести цепь катушки зажигания, пуска мотора, аккумуляторной батареи. Как правило, проводка таких компонентов имеет гораздо большее сечение и оснащена надежным слоем изоляции.

Поэтому учтите тот факт, что перед тем, как разбирать фары, магнитолу, систему вентиляции или еще что-то — вам нужно убедиться в том, что сам элемент БП, отвечающих за этот прибор, не вышел из строя. Предлагаем вам ознакомиться со схемой и расположением элементов БП и реле в автомобиле ВАЗ 2114. Непосредственно сам БП находится в моторном отсеке, с левой стороны по ходу движения машины. Открыв капот, под дворниками вы увидите БП, который, как правило, окрашен в черный цвет. Для того чтобы снять крышку, необходимо отсоединить две защелки по бокам БП.

Сняв крышку коробки, вы увидите устройство, на котором расположено девять реле и двадцать предохранителей. На внутренней стороны защитной накладки нанесена схема с определением предназначения каждого устройства БП, в том числе и реле. Ниже рассмотрим электросхему и предназначение каждого отдельного компонента БП.

Также рассмотрим назначение элементов БП, отвечающих за подсветку, работу печки, прикуривателя, бензонасоса и т. д.

Процесс снятия и замены


В этом нет ничего сложного, с этим процессом сможет справиться даже начинающий автолюбитель.

Что понадобится?


В первую очередь подготовьте все, что вам может потребоваться:

  • новый предохранитель для замены;
  • наждачная бумага или канцелярский нож;
  • отвертка — если нет щипцов.

Поэтапная замена


Если вы заметили, что в вашем автомобиле перестала работать печка, подсветка, прикуриватель или бензонасос (машина не заводится), то для начала следует проверить работоспособность самих компонентов. Ниже рассмотрим процесс снятия и замены деталей БП.

  1. Откройте капот вашего авто и найдите место расположения коробки. Если стоять лицом к капоту, то она расположена с правой стороны. Отсоедините минусовую клемму аккумуляторной батареи, потому как все работы по замене электрических компонентов должны производиться при отключенной АКБ.
  2. Подденьте фиксаторы крепления крышки БП и демонтируйте ее.
  3. Определите вышедший из строя элемент, визуально осмотрев его. На сгоревшем предохранителе вы увидите оборванную или расплавленную плавкую нить. Однако, не всего работоспособность контакта можно определить сразу. Вполне возможно, что само гнездо, куда устанавливается элемент, загрязнено или в нем образовалась коррозия, которая не дает возобновить контакт между предохранителем и цепью. Тогда возьмите ножик с тонким лезвием (канцелярский) или наждачную бумагу и прочистите ею контакты.
  4. Возьмите специальные щипцы, которые также находятся в самом БП в месте крепления. С их помощью произведите демонтаж сгоревшего предохранителя. Если вышло из строя реле, то снимите его потянув вверх и одновременно раскачивая реле влево и вправо.
  5. Замените выгоревший компонент на новый. Обратите внимание: компонент должен соответствовать номиналу, поэтому если у вас вышла из строя деталь на 10 ампер, то заменить ее нужно на такую же.
  6. Закройте декоративную накладку и проверьте работоспособность прибора, вышедшего из строя. Если его поломка заключалась в выходе из строя предохранителей, то после замены все будет работать.

Помните о том, что проверять работоспособность контакта ни в коем случае нельзя отверткой.

Кроме того, категорически не стоит проверять электроцепь на искру, поскольку это может привести к короткому замыканию или перегоранию дорожки, по которой идет напряжение. В этом случае придется производить полный демонтаж БП с отключением всех приборов, а также выводить и менять сгоревшие провода.

Придерживайтесь всех действий в инструкции и не забывайте о том, что номинал заменяемых предохранителей должен совпадать. В противном случае проблемы с электрикой вам будут обеспечены. Также не забывайте о том, что если при замене элемента проблемы в работе того или иного устройства не пропали, то вам нужно будет проверить электрическую цепь и искать причину в другом.

Видео от Станислава Алексеева «Определение неисправности компонентов БП»


В этом видео автор рассказывает пользователям о том, как произвести диагностику вышедшего из строя контакта в блоке автомобиля ВАЗ 2114.

Содержание:

  • Немного о предохранителях
  • Монтажный блок предохранителей
  • Назначение ЗУ
  • Замена ЗУ
  • Правила безопасности

В состав электрической цепи автомобиля входят плавкие предохранители. Это компактные защитные устройства, которые созданы для того, чтобы беречь главные рабочие элементы от перегрузок. Перегрузками выступает повышенный ток, из-за которого оборудование может легко испортиться.

За счет плавления специальной вставки в предохранителе, цепь своевременно разрывается, не нанося вред оборудованию.

Впервые предохранители такого типа появились еще в далеком 19 веке, но до сих пор они широко применяются в автомобилестроении. Именно подобные предохранители или защитные устройства (ЗУ) служат на благо вашего ВАЗ 2114.

Немного о предохранителях


ЗУ указанного типа состоят из корпуса. Его изготавливают преимущественно из специализированного стекла или керамики повышенной прочности. Плюс внутри корпуса расположена плавкая вставка. Вставку делают из сплава или токопроводящего металла.

У корпуса есть сразу несколько функций:

  • Внутри него специальным методом вмонтируется плавкий элемент. При превышении номинальных показателей тока, вставка плавится или происходит ее разрыв;
  • В камеру вставляется рабочая нить, которая гасит электрические дуги. Они возникают при разрыве цепи;
  • В корпусе, в зависимости от типа предохранителя, есть контакты, с помощью которых происходит соединение с общей сетью.

На корпусе предохранителя имеется информация относительно технических характеристик ЗУ:

  • Номинальный ток вставки;
  • Номинальный ток корпуса, при котором элемент разрушается.

В зависимости от рабочих характеристик, защитные устройства могут быть:

  • Быстродействующими;
  • Низковольтными;
  • Рассчитанные на средние показатели напряжения;
  • Рассчитанные на высокие показатели напряжения.

В случае с автомобилями используются первые два типа предохранителей.

Определяющим показателем назначения ЗУ является токовая характеристика. От этого зависит, для каких именно целей подходит тот или иной предохранитель.

  1. Чтобы защитить электродвигатели, используют предохранители, способные выдержать номинальный ток и его превышение в течение довольно длительного времени, которое требуется для запуска механизма. Их преимущественно маркируют буквой g — эти предохранители защищают от перегрузки и короткого замыкания.
  2. Другой тип с маркировкой буквой «a» служат для защиты от коротких замыканий и тока чрезвычайно высокого напряжения. Их устанавливают только для защиты от коротких замыканий.

В зависимости от номинального показателя тока вставки, ГОСТом предусмотрена система цветовых обозначений:

Блок предохранителей


На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

Демонтированный БП

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

  • Для топливного насоса. Номинальный ток -15А;
  • Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
  • Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ


Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Схема БП

Замена ЗУ


Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

  1. Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
  2. Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
  3. Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
  4. Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
  5. Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
  6. Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
  7. Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
  8. Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Правила безопасности


Теперь еще несколько правил безопасности:

Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.

Где находится?


Включение реле или предохранителя прикуривателя, бензонасоса или печки осуществляется одновременно с прибором, который он защищает. В том случае, в проводке произошел скачок напряжения, вы услышите, как щелкнули плавкие предохранители (далее — ПП) или моргнула подсветка, вся нагрузка ляжет именно на реле.

В большинстве отечественных автомобилей, в том числе в ВАЗ 2114 используется однопроводная система цепи, которая применяется в большинстве транспортных средств. За любой прибор, подключенный к блоку, отвечает свой предохранитель, назначение которого заключается в его защите. Таким образом, транспортное средство защищается от потенциального перегрева цепи и, как следствие – возможного пожара.

Но не все приборы, в отличие от бензонасоса, прикуривателя или печки, подключаются к монтажному блоку. Иногда дополнительные устройства подключаются напрямую к аккумулятору. Так что если вы столкнулись с проблемой неработающего оборудования, в соответствии с электросхемой необходимо удостовериться в том, что проблема действительно заключается в вышедшем из строя предохранителе. Так что со схемой в любом случае ознакомиться надо.

Теперь что касается расположения устройства. Сам блок в автомобиле ВАЗ 2114 инжектор расположен в моторном отсеке, напротив панели приборов. Чтобы добраться до него, панель приборов снимать не обязательно, достаточно открыть капот и посмотреть под лобовое стекло со стороны водителя. Прямо напротив панели приборов вы увидите черный блок, скрытый пластиковой крышкой.

Осуществив демонтаж накладки, вы сможете увидеть блок, где находится несколько десятков предохранителей и самих реле. В соответствии с электросхемой, нанесенной на крышке, каждый элемент отвечает за работу того или иного оборудования. Более подробно схема рассмотрена ниже.

Также БП оснащены реле, отвечающим за работу ламп подсветки панели приборов. Если лампа не горит, это может быть связано с ПП. Обозначение всех компонентов соответствует схеме. Более подробное назначение предохранителей и реле, обеспечивающих функциональность прикуривателя, печки, бензонасоса, центрального замка и других устройств описано в таблице ниже.

Если в вашем авто перестал работать прикуриватель, печка, бензонасос , центральный замок или другое оборудование, то в соответствии со схемой в первую очередь надо проверить работоспособность реле и предохранителей. Расположение элементов вам уже известно, приступим к процессу замены. Итак, как правильно снять ПП из коробки и произвести замену?

  1. В первую очередь необходимо открыть капот и получить доступ к месту установки БП. Он расположен прямо перед водительским сиденьем. Поскольку любая работа по замене предохранителя прикуривателя, печки или бензонасоса должна осуществляться на выключенном аккумуляторе, клемму нужно заранее сбросить.
  2. Фиксаторы установки накладки следует поддеть, саму крышку после этого – снять.
  3. В соответствии со схемой определите место расположения вышедшего из строя ПП. Если элемент выгорел, на нем вы увидите обгоревшую плавкую нить, но это далеко не показатель, иногда деталь с виду целая, но по факту является не рабочей. Иногда причиной того, что не горит подсветка или не работает печка, является загрязнившееся посадочное гнездо или ржавчина в месте контакта. Иногда это является ощутимым препятствием для передачи напряжения между предохранителем и остальной цепью. Если проблема действительно заключается в этом, то замену ПП осуществлять не имеет смысла – необходимо произвести зачистку контактов и гнезда.
  4. Далее, если все же нужно произвести замену, используйте специальный пинцет, расположенный в корпусе монтажного блока. При помощи пинцета следует извлечь предохранитель, отвечающий за работоспособность того или иного устройства. При поломке реле компонент необходимо извлечь, потянув на себя и одновременно шатая из стороны в сторону.
  5. Для замены реле или предохранитель демонтируются и меняются на рабочие. Уделяйте внимание тому, чтобы деталь соответствовала номеру, который на ней отмечен. К примеру, если на сломавшемся элементе отмечено 15 Ампер, то именно таким номиналом должна обладать новая деталь.

После этого вам останется только закрыть пластмассовую крышку блока и еще раз проверить, как работает устройство. В том случае, если проблема заключалась действительно в поломке реле, то замена поможет все решить. Если у вас не горит панель приборов, а замена реле не помогла решить проблему, то необходимо прозванивать проводку.

Источник: http://avtozam.com/vaz/2114/opisanie-bloka-predohranitelei/

Источники

Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

ВАЗ 2114 2115. Ремонт и обслуживание

Предохранители

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

8) К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.

Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС. ДК. ДМРВ (7,5А)

3 – предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель. то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

Навигация по записям

Добрый вечер, после установки сигнализации перестали гореть противотуманные фары. Возможно они сразу же перегорели как только включил их. Так как у меня машина вся переделана (а именно машина от супер-авто, движок 1.6 от 10тки, приоровская ходовая, стоики также от приоры и т.п,) как я знаю, данная компания закупает обычную норму и переделывает ее полностью. Так, вот в норме отсутствую противотуманки, может они втыкнули слабые амперные предохранители. Если не ошибаюсь, на ваз 2114 нужны 7.5А предохранители f8 и f9 нужно заменить?

Здравствуйте! да, на 14 модель, на противотуманки нужны предохранители с 7.5 А, независимо от первоначальной комплектации (норма или люкс).
Если у вас перегорает предохранитель на 7,5а на обоих противотуманках то значит, что где то спрятался коротыш. – значит при установке где то что то не туда подключили ( скорее всего в монтажном блоке )
Если предохранители целые – то, я думаю что их просто забыли подключить сервисмены, когда устанавливали сигнализацию.

хочу поменятьна ваз2109 монтажный блок старого образца на новый. с предохранителями нового образца. какой номер блока. карбюратор

http://vaz-2114-lada.ru

Предохранитель ВАЗ-2114. Номерной знак ВАЗ-2114: номер

جزء لا يتجزأ من الأجهزة الكهربائية والأجهزة الإلكترونية الفية المت ليتلية الغرض الرئيسي من هذا العنصر الوظيفي هو حماية الجهاز من أنواع مختلفع مخاع مختلفع مخاع مختلفع هو حماية الجهاز يمكن أن تنشأ نتيجة للأخطاء التي ارتكبت أثناء أعمال التركيب, مع إدراج غير صصيح وحالات الطوارئ في الشبكة.

كيف يعمل المصهر

يتم التبديل بالتتابع فيمعقدة م؄مالماك٪كك في هذه الحالة, تنططع الدائرة الحالية إذا تم تجاوز المعلمة الاسمية, والتي تم تعيينها في الوثائئ المرفقة.يلعب المصهر دوراً هاماً بشكل خاص في المركبات. يتم تشغيل هذا الجزء في حالة تجاوز التيار المقدر (مرتين على الأقل) ف٫ و غ غ ن وو غ وتنفيذ العمل في غضون مائة ساعة. الميزة المميزة لهذه العناصر هي حاوية موثوقة. لا تذوب حتى لو كان التيار أعلى بنسبة 10٪ من التيار المقنن. على المسامير, يسمح بانخفاض الجهد داخل 150-115 بالسيارات (اعتمادا على نوع المنتج). ما يصل إلى 150 мВ مقبول بالنسبة للمصاهر 3,5 Å 15; 7. 5. 10 A. إلى 115 MV مسموح به 30 A.

فيوز VAZ-2114 (حاقن)

تستخدم السيارة نظام سلك واحد, والتي تميز عدد كبير من جميع الآلات المعروفة.ВАЗ-2114 ВАЗ-2114 ВАЗ-2114 على الإطلاق لجميع المستهلكين المشمولين في النظام السلكي, هناك عناصر مثبتة, في حالة حدوث زيادة في الحمل أو في حالة ماس كهربائي, تفتح الدائرة على الفور. بعد كل شيء ، ونتيجة لهذا العطل ، لوحظ تسخين الأسلاك وزيادة زيامسة المس. هذا غالبا ما يؤدي إلى نشوب حريق حيث يمكن للسيارة أن تحترق في غضقن بقا دقع بضع Бесплатно

ططع غيار السيارات غير المحمية

وجود تيارات عالية جدا, والتي تتتطلبمكونات منفصلة من ВАЗ-2114, لا تسمح بحمايتها مع الصمامات.Бесплатно يستخدم نظام هذه العناصر الأسلاك مع مقطع عرضي كبير وطبقة العزل الموثوث.

الأعطال

في ثثير من الأأيان يواجه أصأصاب السياراتالأخطاء الناجمة عن الصمامات في مهب. التعرف على المصهر, الذي هو خارج الترتيب, يمكنك بششل مستقل, دون مساعدة من المتخصصين. ينبغي أن ين يقال أن جميع العناصر في الكتلة المقابلة, والتي يمكن فتحها بسهولة والعثور على عطل. في هذه الحالة ، من المهم جدًا ليس فقط استبدال الجزء ، بل كشل اليلقبب يللقيمن الضروري في هذه الحالة التحقق من مخطط التوصيل, سواء كان هناك دائرة كهربائية صصيرة هناك. يجب أن نتذذر أن ثثرة فتذر أن ثثرة فتيل الانفجارات تشير إلى مشاكل خطيرة في الأسلاك, ولتي لا يمكن علاجها إلا بمساعدة أخصائي مؤهل.

وضع العناصر

المعدات القياسية لأي سيارةينص على وجود كتل اثنين من الصمامات. الأول, المعروف أأثر باسم «الصندوق الأسود», عادة ما يكون تحت غطاء المحرك, والثاني هو مباشرة في داخل السيارة تحت اللوحة. Продам ВАЗ-2114 на ВАЗ-2114.

المرحل :

  • К1 — على غسالات المصابيح الأمامية ؛
  • K2 — بشأن مؤشرات الاتجاه والإنذار (الطوارئ) ؛
  • К3 — على منظف الزجاج الامامي للسيارة ؛
  • K4 — للتحقق من صلاحية المصابيح ؛
  • K5 — على مصاعد النوافذ ؛
  • K6 — للإشارات الصوتية ؛
  • K7 — لتسخين الزجاج (خلفي) ؛
  • K8 — إلى العارضة العالية ؛
  • K9 — إلى العارضة العابرة ؛
  • F1-F20 — الصمامات قابلة للانصهار.

خصائص «الصندوق الأسود»

أول كتلة الصمامات في غطاء محرك السيارة, وهذا هو المكان الذي يمكن أن تصل الرطوبة إليه. هذا هو السبب في أنها مصنوعة من مربع من البلاستيك ، وهو مغلق بإحكام. بالإضافة إلى جميع الصمامات القياسية, تضم الوحدة مرحلا (للإنارات القريبة من الضوء والبعيد). القوة تأتي من البطارية. من سلك واحد مع مقطع عرضي كبير ، يتم توفير الطاقة لجميع المستهلكين. Передний мост ВАЗ-2114.

وضع المكون

أول كتلة فيوز فيتز 2124 والثانية, الترترتيب الذي, بالمقارنة مع السيارارنة مع السيارات الأخرى, لا يختلف بششل كبير, محمي بششل موثوق من التلف.كل عنصر ، الموجود داخل الصندوق ، مسؤول عن تشغيل مستهلك واحد. مثال على هذا يمكن أن يكون بمثابة المصباح. في مخططه هناك أربع صمامات: حماية المارة وأضواء القيادة في الجاناأويأي الوأي إذا كان هناك عنصر يبدو, نتيجة للعملية, مسؤولا عن ضوء القيادة عن ضوء القيادة على اليسار, فعندئذ, على الرغم من ذلك, سيعمل الجار بنجاح.

«الزءزء الثاني» من العناصر

في جوهرها, ما يسمى الكتلة الثانيةهي مجموعة من الأأزاء التي يتم وضعها في المصصورة, تحت لوحة. ويشمل ثلاثة صواعق وثلاث مرحلات ووحدة تحكم إلكترونية.ماذا تتوافق مع؟ إذا ينظر إليها من أعلى إلى أسفل, الأولى, مثبتة في هذا القسم على عنصر ВАЗ-2114, — سلامة مضخة البنزين. أما الثانية فتتعلق بمروحة مروحة الرادياتير, والثالثة تقابل وحدة التحكم الإلكترونية.

, في حالة الأعطال, من السهل التحقق من فتيل Vaz-2114 المعيب عن طريق فتح المزلاج ورفع غطاء الوحدة. بعد ذلك ، تحتاج إلى العثور على علامة على السطح الذي يتوافق الجزر غي غيعلى سبيل المثال, قد فشلت ماسحة الززاج الأمامي, لذلك فمن الضروري العثور على التعيين المقابل في الكتلة الموسعة. بالمناسبة, تعكس لوحة الصمامات طراز Vaz-2114 جميع العناصر الموجودة في الكتلة في الموضع الذي تظهر فيه في الششل في الوثائئ المرفقة.

الطرق الرئيسية لتحديد عنصر غير عامل

اعتمادا على أي واحد يتم استخدامهفتيل ВАЗ-2114, هناك طريقتان رئيسيتان يمكنك من خلالهما تحديد الجزء المعيب. الأولى هي شائعة جدا ، لأنها لا تتطلب أي مهارات خاصة. لتنفيذ ذلك, تحتاج ببساطة إلى إزالة المصهر من الوحدة والتحقق بصريا من سلامة الطائر.الطريقة الثانية أكثر إزعاجاً ، مهما كانت دقيقة. Бесплатно لتحديد الأعطال ، من الضروري تشغيل دائرة الخمول والتحقق من عناصر دلييك الجك في الوقت نفسه ، لا تحتاج إلى إزالتها. إذا تبين, نتيجة الشيك, نتيج الفولتية هي فطط في أأد طرفيها, فمن المؤؤد أن الصمامات يتم إإراقها.

التقاط السيارات مع معدات إضافية

محاولة السائقين ليس فقط للحفاظ على السيارةفي حالة تقنية جيدة, ولكن نسعى أيضا لتحسينها وجعلها مريحة قدر الإمكان. لهذا السبب غالبا ما يحاول أصأصاب vaz-2114 تثبيت معدات إضافية, والتي لا يتم توفيرها في المخطط القياسي. على سبيل المثال, في ثثير من الأأيان تثبيت إنذارات, نوافذ كهربائية, ومصابيح ضباب. في هذه الحالات ، لا يمكنك الاستغناء عن الأسلاك والأسلاك والمرحلدجج اي Бесплатно في كثير من الأحيان, لا يشير مصنعو المعدات الإضافية إلى معلومات حول الصمامات, لذلك في مثل هذه الحالات, يتم استخدام مكون للاتصال, ويتم حساب تيار التشغيل الخاص به بواسطة هذه الصيغة:

بواسطة Я ном يعني القيمة المطلوبة للتيارعملية الصمامات, Вт макс هي أقصى قدرة ممكنة للمستهلكين.لضمان التشغيل الصصيح للمصهر, يوصى بزيادة هذه القيمة بنسبة 20%, U هو مؤشر الجهد في شبكة المركبة على متن المركبة.

توصيات للاختيار

سيارة الصمامات Vaz-2114 — واحدة منأأثر الوسائل فعالية لحماية السيارات من إغلاق الأسلاك. يجب أن يكون اختيار هذا العنصر بعناية كافية, في محاولة لتجنب منتج ضعيف الجنب منتج ضعيف الجودة, والذي في المستقبل يمكن أن يسبب مشاكل خطيرة ويتسبب في أضرار مالية. ВАЗ-2114. عند إإراء عملية شراء, تحتاج إراء, تحتاج إلى التعرف على معلومات حول الشركة المصنعة, وعادة ما يتم وضعها على العبوة. ومع ذلك ، إذا لم تكن هناك معلومات ، فمن المستحسن الامتناع عن الحصهي عيي عي من المستحسن أن تفضل فتيل, وهو مصنوع من البلاستيك, لأن هذه المادة الشفافة تسمح لك بالكشف المرئي عن عطل إذا كان العنصر القابل للانصهار يأتي إلى حالة عديمة الفائدة لاستخدامها مرة أخرى.

На Ваз-2114 usikilidi ukuxegiselwa akusebenzi: izimbangela nezisombulolo

Ugwayi ukuxegiselwa asisebenzi lemisuka, lapho iphutha okungaba kungabi Operation obengeziwe umshini. укухлулека квакхе акуйона нгапханси кванома ийипхи инджини усонго иясебенза нома эзинье изингксенье имото.Нохо, нгапандле имото иба нгапханси ухулулекиле.

Sekuyisikhathi eside go izinsuku lapho ugwayi ukuxegiselwa isetshenziswa inhloso yazo. Namuhla, njengoba umthetho, lokhu akusho ukuthi kudingeka okhela ugwayi, ukunikeza amandla ezihlukahlukene esebenzisa ugesi kagesi kanye: видеонавигация, alalelwayo video abadlali, пылесос omkhathi, компрессоры, njll …

Kulesi sihloko sibheka lezi iphutha esiyisisekelo, okuye kwaholela usikilidi Vaz-2114 ukuxegiselwa akusebenzi. Ngaphezu kwalokho, sizohlola nezimbangela zabo bese uzama ukuqeda umonakalo bebodwa.

Kuyini usikilidi ukuxegiselwa «Самара» imodeli lweshumi nane

Ugwayi design ukuxegiselwa kusukela Ваз-2114 kuyafana eyomunye izimoto. Siqukethe inkomishi (isokhethi) futhi faka. Исокети — цилиндр энсимби, леси изиндонга дзазо эксхуньве кви «пханси» йемото. Futhi, ifakwe esibulalayo emaphakathi, exhunywe kwi «плюс» wesifunda ibhodi.

Isici esiyinhloko we faka kuyinto Нихром Кувунгуза.Это ebiyelwe zezindlu Lensimbi пластиковый inkinobho-isibambo. Стакан Фака Нгапхакати. Esikhathini isikhundla off zomzimba wayo abaxhumana nayo kuphela «isisindo». Ngokuchofoza inkinobho ukufaka ujule ingilazi, lapho omunie contact Kuvunguza iza mbeni esibulalayo APC, kokuqeda wesifunda. Kunenkolelo endaweni «уши» amabili akhethekile биметаллические. Ламанье огелеза Кувунгуза, греет кушиса. Нгале ндлела сенза, экинисвени, итуба укутола укуханья.

Vala idivaisi yakho ngokuzenzakalelayo.Lapho sishisiswe inkomishi «izindlebe ‘lokushisa ethile разжал нокухулулва фака. Kulokhu, ukuchofoza wezwa, akwazisa umshayeli ukuthi idivayisi ivaliwe futhi isilungele ukusetchenziswa.

Izithuthi isokhethi kagesi

Uma udonsa faka aphume slot, sithola ngempela imoto esidaisa 12 V. Yiqiniso, ukuze bakwazi ukuthola kusukela ugesi, udinga i-plug цилиндрический ukuma ekhethekile. Lokho Imigudu enjalo ifakwe wonke amadivaisi yezimoto kagesi abalwe ngenhla. Ngokuvamile banayo omuhle контактирует с ephakathi ezimbili side (locususa).Iningi Imigudu ngenjongo ukuvikelwa okungeziwe ngokubhekene перегружает kagesi ifakwe сплавляет okuyinto zitholakala ngaphakathi kubo.

Yini engase yenzeke ugwayi ukuxegiselwa

Uma yakho Vaz-2114 usikilidi ukuxegiselwa akusebenzi, izizathu lokhu kungase kube kuphela ezimbili: kuphakathi kokuthi проколотый нихром Kuvunguza, noma okunye ingil akuko ukungezwani. Thola ukuthi iyini inkinga kuzosiza ezejwayelekile imoto umhloli noma imitha, вольтметр kufakwe imodi.

Xhuma i-probe isisetshenziswa esisodwa kuya omuhle ukugcina inkomishi, kanti eyesibili ukuhambisa umzimba wakhe. Я вольтметр kufanele напряжение yebhethri ufunde. Kulokhu, ungavele esikhundleni faka nge Kuvunguza, futhi ugwayi ukuxegiselwa ngeke ngisebenze njengomculi entsha. Kodwa uma kungekho voltage ngesikhathi ezikhumulweni, kudingeka siqhubeke sikhula ngokomoya ukuze ufune inkinga.

Izinkinga ugesi ngokufaka iziphetho ugwayi ukuxegiselwa ezingase ziphakame ngenxa:

  • kushaywa предохранитель (плавкий фака) ngenxa yokudlula ezidlula samanje umthengi;
  • iphutha isibani kudivayisi ukukhanyisa;
  • Исиксхуми;
  • Электропроводка zokugwema ukuphuka.

Lapho ukubheka предохранитель kushaywa

Ngayeka ugwayi ukusebenza ukuxegiselwa kuya Ваз-2114, futhi lo напряжение yonkana ezikhumulweni yayo akuyona? Qala lokuxazulula inkinga ngokubheka плавкий предохранитель. Ukuze wenze lokhu, ungenalo ukuqaqa futhi amathuluzi kuphela badinga multimeter ikumodi umhloli noma umhloli kusuka izibani okuzenzela kanti izintambo ezimbili. Umbuzo zemvelo ephakama isimo lapho ugwayi ukuxegiselwa akusebenzi Vaz-2114: «Yini edingekayo ukuze uhlole fuse nokuthi ungazithola kuphi na?»

I «Самара» imodeli nane, lesi sici nokuvikeleka itholakala block inhlangano ise gumbi injini yemoto. Вула капот фути ngesikhathi esifanele kude (ebuka somoya), uzobona i-пластика bhokisi elimnyama. Лона блокирует обандаё йемото. предохранитель Зажигалка, kuye ngokuthi ukuguqulwa izimoto, kungenzeka ezikhonjiswe njengoba F4 нома F7. Это yenzelwe a wamanje esiphezulu 30 A (варианты kwezinye, kungase 20 ихлело A).

Imiphumela yaloku kuhlola okungenhla предохранитель

Ukuze uhlole предохранитель ngobumnene kokuyichipha esihlalweni, ukuxhuma kuholela ле мультиметр futhi schupam «звонил». Uma usebenzisa umhloli okuzenzela nezibani nezindlawu zezintambo, unamathisele isici aqinisekiswe ku ukudabuka elilodwa babashayeli.Терминалы Xhuma izintambo ukuze ibhethri. Ума исибани иханиса, нома умхлоли ибхипху изоквазиса укутхи фьюз куйинто бегиниле, инкинга куфанеле укхубеке укузе ушеше. Kungenjalo, nje esikhundleni faka.

Ungalokothi ufake fuse nge zamanje ezahlukene silinganisele futhi nakakhulu ungayisebenzisi ezihlukahlukene «Izinambuzane». Lokhu kuzokwenzeka noma ilimaze lonke on-ebhodini imoto wesifunda. Futhi ngokulandela nokuphepha umlilo, akuvumelekile.

Kungani ashise fuse

Njengoba sinqume ukuthi usikilidi Vaz-2114 ukuxegiselwa akusebenzi ngenxa fuse kushaywa, kubalulekile ukuba uzindle imbangela yalesi iphutha, ngoba operation evamile le ugibelile ugesi fuse ongakhonza iminyaka.Из ukusebenza kwawo kungenziwa senziwa nesifunda esincane izifunda ingaphakathi нагреватель izinjini, somoya Washer, izibani igilavu ​​gumbi ukukhanyisa, udlulisela ukufuthelana iwindi labaqaphi elingemuva. Iqiniso liwukuthi ukuphepha zonke lezi izifunda ihlangabezana fuse efanayo, okuyinto kuqinisekisa ukusebenza ephephile ugwayi ukuxegiselwa.

Esinye isizathu sokuba сплавляя ukuba невнимательность noma ukunganaki yomnikazi imoto ekuqhubeni zikagesi ezengeziwe. Ума усанда пропылесосила wezangaphakathi imoto noma ulele isondo компрессор, yokuxhuma imishini kuya «avtorozetke» bese liyeke ukusebenza usikilidi ukuxegiselwa Vaz-2114, ungaqiniseka ukuthi lezi amadivaysi ziye zaba nomthelela ukwehluleka предохранитель.

Lapho usebenzisa lezi amadivaysi, kufanele ngempela acabangele zamanje idliwe, futhi awavumi ukuba okungaphezu kwalokho we ugibelile imishini inethiwekhi.

Futhi lapha umsakazo?

Kunezimo lapho akasebenzisi nomsakazo usikilidi ukuxegiselwa Vaz-2114 ngesikhathi esifanayo. Wena uthi, futhi kungenzeka ukuthi iqondene uxhumano lapha? Кунджало, акуфанеле кубе. Kodwa abanye abanikazi «kagesi» noma wena imoto ukuxhuma amandla kuze kube ukuxegiselwa umsakazo ezikhumulweni usikilidi.Kuyinto лула kunalokho egijima izintambo ukuze терминалы ibhethri. Это кувела укутхи ума фьюз ашайе усикилиди лула, ияека укусебенза канье номсаказо. Кулоху кунгконо утинтане имото зикагеси абафанелекайо, нгахо вакулунгиса исимо.

kwasemuva Зажигалка

Isizathu ukuthi Ваз-2114 ku-ugwayi ukuxegiselwa akusebenzi, kungase kube isibani eziwubala nokutubeka okukhanyisa yayo. Цепь Iqiniso lokuthi cingo luklanyelwe ukuze напряжение lokuqala sisetshenziswa kuso, bese uya koxhumana naye omuhle ingilazi.

Ukuze ukuhlola isibani, kubalulekile ukususa nesilevu okuthiwa — центральная консоль торпеды. Это kalula ukuqaqwa ngemva, отвинчивая ngezikulufo ezine esisogwini izinhlangothi (ezimbili ohlangothini ngalunye). Консоль Lapho isuswe, susa isibani esihlalweni futhi «звонил» umhloli. Uma kudingeka, esikhundleni salo bese uhlole ukuthungela futhi izibani yokupaka imoto. Ngemva esikhundleni isibani ukuhlola usikilidi ukuxegiselwa.

Kungani usikilidi ukuxegiselwa phezu Vaz-2114: nibheke inkinga ka nezixhumi kanye wire

Uma naphezu kwayo yonke imizamo yakho ungazange ayithelanga elamukelekile, hlola nezixhumi kanye wired.Into yokuqala ukwazi indlela enamathiselwe «плюс» ucingo «isisindo» kuya ingilazi iyunithi. Shelelezisa ukwahlukanisa oluyisivikelo oxhumana bese uhlole uxhumano. Ума кудингекиле, нгизибуиселе. Khona-ke hlola pads kulamakhasi obandayo block X1. usikilidi amandla ukuxegiselwa поставка izintambo ezilungele wakhe. Unclip ке kusukela iyunithi isixhumi bese uhlole oxhumene nabo. Ума кунджало иминонджана намачиби, укухлубула кубо фути ипхатва кетшези нокугквала (WD-40 улобо). Kulandelwe ping izintambo nge pads ukuba kumentshiso ingilazi usikilidi.Азозибона умбала. Ukuthola wire eziphukile, esikhundleni salo endaweni, kodwa kunalokho yonke amahanisi.

Предохранитель ВАЗ-2114. Номерной знак ВАЗ-2114: Номер

مكون متكامل للأجهزة الكهربائية والأجهزة الإلكترونية المختلفة فووي الغرض الرئيسي الوظيفي لهذا العنصر هو حماية الجهاز من أنواع ءختلف أمختلف ة من يمكن أن تحدث نتيجة للأخطاء نتيجة للأخطاء التي ارتكبت أثناء التثبيت, مع إدراج غير صصيح وحالات الطوارئ في الشبكة.

مبدأ الصمامات

يتم تنفيذ التضمين بالتتابع بالتزامن مع المستهلك الحالي.عندما يحدث هذا, تنططع الدائرة الحالية في حالة تجاوز المعلمة الاسمية, التي تم تعيينها في الوثائئ المرفقة. أهمية خاصة هو دور الصمامات في المركبات. هذا الجزء في حالة تجاوز التيار المقنن (على الأقل مرتين) يعمل في غض٫ن 5 على الأقل مرتين الصمامات المصممة للتثبيت في السيارة ، وتنفيذ أعمالهم لمدة مائة ساعة. تعتبر ميزة مميزة لهذه العناصر حالة قوية. لا تذوب حتى إذا تجاوز التيار التيار المقدر بـ 10٪. على المسامير ، يسمح بانخفاض الجهد في نطاق 150-115 بالسيارات (حسب تنوع الم). 150 мВ مقبول لـ 3.5. 15; 7.5. 10 А. К 115 мВ, 30 А.

Номер ВАЗ-2114 (узел)

على نظام واحد سلك السيارة المطبقة, والتي تميز عدد كبير من جميع السيارات المعروفة. ВАЗ-2114 ВАЗ-2114. تماما بالنسبة لجميع المستهلكين المدرجة في النظام السلكي, هناك عناصر مثبتة, والتي في حالة حدوث زيادة في الحمل أو في حالة ماس كهربائى مفتوح على الفور الدائرة. في الواقع ، نتيجة لهذا العطل ، لوحظ تسخين الأسلاك وزيادة في تهيار المر. غالباً ما يؤدي ذلك إلى نشوب حريق يمكن للسيارة أن تشتعل فيه خلال بضع دق.يمكن للفتحات الموجودة أن تفتح الدائرة وتمنع الأسلاك من التسخين.

قطع غيار السيارات غير المحمية

وجود تيارات كبيرة تدا, والتي تتتطلب مكونات فردية من ВАЗ-2114, لا تحميهم مع الصمامات. وتشمل هذه التفاصيل الدائرة التي تشحن الإشعال وتبدأ المحرك والبطارية. يستخدم نظام هذه العناصر مقطع عرضي كبير وطبقة عزل موثوقة.

الأعطال

. يمكنك تحديد المصهر الذي فشل ، بشكل مستقل ، دون مساعدة من المتخصصين.يجب أن يقال أن جميع العناصر في الكتلة المناسبة, والتلة يمكن فتحها بسهولة والعثور على والعثور على المششلة. من المهم جدا ليس فقط استبدال الجزء ، ولكن تحديد السبب الحقيقي للخلل. في هذه الحالة ، من الضروري التحقق من مخطط الأسلاك لدارة كهربائية قصير. يجب أن نتذذر أن التفجير المتكرر للمصاهر يشير إلى وجود مشاكل خطيرة في الأسلاك, والتي لا يمكن الضضاء عليها إلا بمساعدة أأد المتخصصين في التأهيل المناسب.

وضع العناصر

التجهيزات القياسية لأي سيارة وجود كتلتين من الصمامات.الأولى, المعروفة أأثر باسم «الصندوق الأسود», عادة ما تقع تحت غطاء المحرك, والثانية مباشرة داخل السيارة تحت اللوحة. Продам ВАЗ-2114 на ВАЗ-2114.

Номер:

  • K1 — لمنظفات المصابيح الأمامية ؛
  • K2 — بشأن مؤشرات الاتجاه وأجهزة الإنذار (الطوارئ) ؛
  • K3 — منظف الزجاج الأمامي.
  • K4 — لمراقبة سلامة المصابيح ؛
  • K5 — على المصاعد ؛
  • K6 — للإشارات الصوتية ؛
  • K7 — زجاج ساخن (خلفي)
  • K8 — على الشعاع الرئيسي ؛
  • K9 — МЕСТО
  • F1-F20 — الصمامات.

ميزة الصندوق الأسود

أول صندوق للفتيل موجود في غطاء المحرك ، أي مكان يمكن أن تصل الرريوب. هذا هو السبب في أنها مصنوعة من صندوق من البلاستيك ، وهو مغلق بإحكام. بالإضافة إلى جميع الصمامات القياسية التي توفرها الدائرة القياسية, يتم وضع التتتابع في الكتلة (للضوء — القريب والبعيد, إشارات الإنذار). يتم توفير الطاقة من البطارية. من سلك واحد مع مقطع عرضي كبير ، يتم توفير الطاقة لجميع المستهلكين. Передний мост ВАЗ-2114.

وضع المكون

إن كتل الصمامات الأولى والثانية من طراز ВАЗ-2114, التي يمكن مقارنة تصميمها مقارنة بالسيارات الأخرى التي لا توجد بها فروق ذات دلالة, محمية بشكل موثوق من التلف.كل عنصر موجود داخل المربع مسؤول عن عمل المستهلك الواحد. مثال على ذلك هو المصابيح الأمامية. هناك أربعة صمامات في مخططها: حماية الشعاع المقعود والرئيسي من الجانب الأيسر والأيمن. إذا كان العنصر المسؤول عن عمل الززمة الرئيسية على اليسار ناتجا على اليسار ناتجا عن العملية, فإنه يحدث في حالة سيئة, على الرغم من ذلك, سيعمل الجار بنجاح.

«الجزء الثاني» من العناصر

في جوهرها, ما يسمى الوحدة الثانية هي مجموعة من الأأزاء, التي تقع في المصصورة, تحت لوحة. وتشمل رزمته: ثلاث فتاوى وثلاثة مرحلات ووحدة نقدية أوروبية.ماذا تتوافق مع؟ إذا نظرت من أعلى إلى أسفل, فإن العنصر الأول الذي تم تركيبه في هذه تركيبه في هذه المنططة على Vaz-2114 هو صمام مضخة الوقود. الثاني يتوافق مع المرحل الكهربائي للمروحة, والثالث إلى وحدة التحكم الإلكترونية.

ابحث عن عنصر مكسور

عادة في أي سيارة هناك الكثير من الصمامات. , ВАЗ-2114 ВАЗ-2114 ВАЗ-2114 ВАЗ-2114 للقيام بذلك ، وفتح المزلاج ورفع غطاء الوحدة. بعد ذلك ، تحتاج إلى العثور على علامة على السطح الذي يتوافق مع الجز؅ اكوكعلى سبيل المثال, فشل المساحات, مما يعني أنه من الضروري العثور على التعيين المناسب في الكتلة المفتوحة. بالمناسبة, تعكس لوحة المصهر من طراز Vaz-2114 جميع العناصر في الوحدة في الموضع الذي تظهر فيه في الششل في الوثائئ المرفقة.

الأساليب الأساسية للكشف عن عنصر غير عامل

اعتمادا على نوع الصمامات نوع الصمة امات المستخدمة ВАЗ-2114, هناك طريقتان رئيسيتان يمكنك من خلالهما تحديد الزءزء المعيب. الأول شائع جدا ، لأنه لا يتطلب أي مهارات خاصة. لتنفيذ ذلك ، تحتاج فقط إلى إزالة المصهر من الوحدة والتحقق بصرما رميا سلمن سنالطريقة الثانية هي أكثر إزعاجًا ، ولكنها دقيقة. بعد كل شيء, ليس من الممكن دائما معرفة ما إذا كان الزءزء الأوسط بأأمله في فتيل أم لا. لتحديد العيوب, من الضروري تشغيل الدائرة غير النشطة والتحقق من العناصر اللازمة لوجود التيار الكهربائي. في الوقت نفسه ، لا تحتاج إلى إزالتها. إذا تبين, نتيجة الاختبار, أن الفولتية هي فط نهاية واحدة فطط, فمن المؤؤد أن الصمامات ستنفجر.

استكمال سيارة مع معدات إضافية

محاولة السائئين ليس فطط للحفاظ على السيارة في حالة تقنية جيدة, ولكن أيضا نسعى جاهدين لتحسينه وجعله مريح قدر الإمكان.لهذا السبب غالبا ما يحاول أصأصاب vaz-2114 تثبيت معدات إضافية غير متوفرة في المخطط القياسي. على سبيل المثال, غالبا ما يتم تثبيت أنظمة الإنذار ونوافذ الطاقة ومصابيح الضباب. في هذه الحالات, من دون مساعدة من الأسلاك الجديدة, لا يمكن للصمامات والمرحلات لا تفعل. Бесплатно في كثير من الأحيان, لا يشير مصنعو المعدات الإضافية إلى معلومات حول الصمامات, لذلك في مثل هذه الحالات يستخدمون المكونات للاتصال, ويتم حساب الاستجابة الحالية لها وفقا لهذه الصيغة:

  • أنا السيد = W max / U.

بالقيمة الاسمية المطلوبة لتيار المطلوبة لتيار فتح الصمامات, تعتبر w max أأبر قوة مكنة للمستهلكين. لضمان التشغيل الصصيح للمصهر, من المستحسن زيادة هذه القيمة بنسبة 20%, U هو مؤشر الجهد في النظام الكهربائي للمركبة.

توصيات للاختيار

فتيل السيارات ВАЗ-2114 — واحدة من أأثر الوسائل فعالية لحماية السيارات من الأسلاك الصصيرة. من الضروري اختيار هذا العنصر بعناية كافية, في محاولة لتجنب السلع منخفضة الجودة, والتي قد تسبب في المستقبل مشاكل خطيرة وتسبب في أضرار مالية. ВАЗ-2114.عند إإراء عملية شراء, تحتاج إراء, تحتاج إلى التعرف على معلومات حول الشركة المصنعة, وعادة ما يتم وضعها على العبوة. ومع ذلك ، إذا لم تكن هناك معلومات ، فمن المستحسن الامتناع عن الشراء. من المستحسن اختيار فتيل مصنوع من البلاستيك, لأن هذه المادة الشفافة تسمح لك بالكشف المرئي عن الخطأ إذا أصبح العنصر المنصهر غير قابل للاستخدام لمزيد من الاستخدام.

Герметик 5 передачи на ВАЗ 2109


Многие сталкиваются с проблемой, что не включается задняя передача на ВАЗ 2109.Из-за этого возникает много хлопот, особенно во время дальней поездки. Причин тому много, некоторые из них вы можете решить самостоятельно. Но если вы ничего не понимаете в устройстве автомобиля, то лучше обратиться к специалистам. Многие могут плюнуть на такую ​​проблему и не решить ее. Конечно, двигаться можно только вперед, особых проблем нет. А вот если нужно припарковаться, то хлопот будет много. В связи с этим требуется немедленный ремонт.

Не включается задняя передача на ВАЗ 2109 – неприятность встречается довольно часто.Особенно для тех водителей, которые не проходят регулярное ТО. Чтобы не допустить неприятностей, следует постоянно следить за узлами автомобиля, при первых симптомах начинать ремонт. Конечно, поначалу можно ездить и без задней передачи, главное правильно выбрать маршрут. Такой подход приемлем не для всех водителей, что неудивительно. Многие хотят сразу предупредить проблему, чтобы беда не возникла.

Простые причины

Первым делом нужно рассказать о простых причинах неисправности.Ведь их можно решить сразу, на месте, без проблем. Самый простой – это выход из строя сальника. В связи с этим масло из коробки вытекает, попадает в ненужные места. Чтобы убедиться в этом, нужно заглянуть под днище транспортного средства. Если обнаружена масляная лужа, то необходимо заменить уплотнение и долить масло. Благодаря таким действиям проблема уходит на длительный период времени, можно двигаться дальше.

Далее следует неисправность за кулисами. Его нужно изменить и правильно отрегулировать.Это можно сделать несколькими способами:

  • Завести автомобиль и немного ослабить хомут на крыльях. Далее переведите рычаг в правильное положение, как и должно быть. После немного затяните хомут и запустите силовой агрегат. Если все сделано правильно, то можно продолжать движение;
  • Также регулировку можно проводить на первой передаче. Для этого рычаг переводят в это положение и немного ослабляют прижим. Привод кулисы поворачивается по часовой стрелке до тех пор, пока рычаг не упрется в положение заднего хода.После все ставится обратно и двигатель заводится.
Все эти действия помогают избавиться от проблемы и восстановить работоспособность задней передачи. Главное делать все аккуратно и не торопиться.


Худший вариант

Бывают случаи, когда задняя передача не включается из-за проблемы с соленоидом в механизме блокировки. Чтобы решить эту проблему, выполните следующие действия:

  • Проверьте блок предохранителей и найдите его с маркировкой F21.Если он перегорел, то его нужно просто поменять на новый;
  • Далее переходим к ручке КПП и немного приподнимаем крышку. Под ним можно найти специальный разъем, подключаемый к выключателю. Все это дело нужно аккуратно отключить, соблюдая технику безопасности;
  • Затем закройте все разъемы напрямую. Если появилась задняя передача, то нужно просто поменять переключатель. В противном случае смотрите дальше;
  • Снимите разъем и измерьте напряжение. Его показатель должен быть в районе 12 вольт.
Если с этим все в порядке, то проблема очень серьезная. Требуется разбирать дальше и искать причину неисправности.


Большая беда

Всем известно, что основой заднего хода является пружина. Он очень часто ломается, из-за этого происходит простое падение передачи. Водитель просто не может переключиться на задний ход и ехать. Чтобы избавиться от проблемы, необходимо:

  • Первым делом просто поменять пружину на новую, чтобы избавиться от малейшей неприятности.Что касается стоимости, то она не очень высока. Основная проблема заключается в самой замене, ведь для этого требуется специальное оборудование и инструменты. Если у вас ничего подобного нет, то вам необходимо обратиться в специализированный сервис. Все будет сделано качественно и без проблем. Перед покупкой детали обратите внимание на материал. Желательно, чтобы пружина была не из перегретого металла. Дело в том, что он быстро выходит из строя;
  • Более серьезная проблема — замена механизма выбора передач.Все это дело не очень дешевое, приходится платить солидную сумму. Стоит отметить, что если поменять этот механизм, то проблема не появится в течение длительного периода времени. Этот факт понравится многим автолюбителям.

Причин, по которым не включается задняя передача на ВАЗ 2109, несколько. С некоторым их количеством можно разобраться самостоятельно, с некоторыми только в том случае, если вы профессиональный автомеханик или признанный самоучка. Впрочем, решать проблему придется в любом случае: ехать «только вперед, ни шагу назад» можно, но в определенных случаях — например, при выезде с парковки — крайне сложно.

Однако был у нас один знакомый, сторож помог ему вытолкнуть машину со стоянки за недорого. За ремонт он взялся только через полгода, когда сторожа уволили. Однако если такого помощника у вас нет или вам приходится ставить машину в разные места в течение дня, начинать искать причину частичного отказа коробки придется без шуток и сразу.

Почему не включается задняя передача на ваз 2109 , можно установить без посторонней помощи.Даже если вы не сможете починить коробку передач самостоятельно, по крайней мере, вы будете знать, с чем идете в автомастерскую. Можно взять нужную сумму денег и купить запчасти по дороге.



Простые причины отказа от реверса


Прежде чем углубиться внутрь ящика, нужно пройти примитивные, но более распространенные варианты.

Элементарная вещь: почему-то сальник был не в том положении, и масло вытекало из редуктора через шток.Проверяется наличием масляной лужи в соответствующем месте. Доливая жидкость и устанавливая сальник в штатное положение, вопрос решается за полчаса.

Ремонт или замена кулисы — еще одна причина отключения задней передачи. Кстати, может и останется, но 5-й пропасть.

Требуется регулировка. Есть 2 способа.

  • работающий автомобиль), ослабляется хомут на крыльях, и рычаг перемещается туда, где он должен быть по графику.Затягивается хомут, проверяется успешность регулировки при работающем двигателе;
  • Если ручка на заднюю скорость не установлена, регулировка осуществляется на первой передаче. Рычаг переводят в положение 1, снова ослабляют хомут, привод кулисы поворачивают против часовой стрелки до тех пор, пока рычаг переключения передач не упрется в фиксатор задней скорости.
В обоих случаях нейтраль регулируется необходимой глубиной посадки кулисы на кардан коробки. Все описанные процедуры помогут и в том случае, когда хомут со временем самопроизвольно ослабевает.



Немного лучший вариант


Часто пропадает задняя передача из-за проблем с соленоидами в механизме блокировки передач. Действовать с целью проверки следует следующим образом.
  • Найдите нужный в блоке предохранителей с пометкой F21. Он восьмой слева; если сгорел — заменить;
  • Поднимите чехол на ручку переключения передач. Есть разъем, который подключен к выключателю, его нужно аккуратно отсоединить;
  • Контакты разъема замыкаются напрямую.Если пропавшая передача появилась — меняем переключатель, нет — копаем дальше;
  • С соленоида снимается разъем, и в нем измеряется напряжение. Должно быть 12 В, можно 5 ваттную лампочку кинуть для управления.
Если все в порядке, дела обстоят хуже, чем вы думали — причина не найдена. Если напряжения нет, проверьте провода и ищите обрыв.



большие неприятности


Селектор передач имеет маленькую пружину.Он довольно часто ломается, но в обычной ситуации падает на дно и не мешает переключению передач. Хотя коробка выходит из строя после потери детали, люди могут годами ездить на своей машине, даже не подозревая об этом. Однако в некоторых случаях кусок пружины застревает в канавке и не дает включить задний ход.

Причем в зависимости от его положения передача может пропадать совсем, а может иногда появляться, а потом снова перестать работать. К сожалению, здесь придется разобрать всю коробку, и не каждый водитель способен справиться с этой задачей.

Может быть 2 решения:

  • Замена пружины . Стоит копейки, поэтому такой вариант кажется очень заманчивым. Однако опытные владельцы ВАЗ 2109 не советуют на это соглашаться: деталь большей частью изготовлена ​​из перегретого металла и очень быстро ломается. А за разбор и ремонт КПП придется снова платить;
  • Замена механизма выбора передач в комплексе . Это будет стоить 1000 рублей. или чуть больше (разумеется, плюс работа механика), зато о неприятностях, которые он доставляет, вы забудете если не навсегда, то надолго.
Вам придется лезть в ящик в других случаях, когда все предыдущие манипуляции не дали положительных результатов. Тогда узнайте, почему не включается задняя передача на ВАЗ 2109, разве что на СТО. Это может быть срезанный крепежный болт на валу, либо выход из строя креплений на механизме отбора — во всяком случае, в большинстве своем люди не рискуют разбираться самостоятельно: риск полностью испортить коробку слишком большой.

Коробка передач дает возможность изменять темп разгона автомобиля, увеличивать скорость на разных скоростях, вращать колеса с разной скоростью и т.д.В процессе эксплуатации может выйти из строя коробка передач, что потребует ремонта коробки передач на ВАЗ 2114.

Лучший способ предотвратить поломку – это принять превентивные меры. К сожалению, даже самый тщательный уход не способен уберечь коробку от возникновения тех или иных неисправностей.

Типы контрольно-пропускных пунктов


Сегодня все автомобили комплектуются одним из трех типов коробок передач.

  1. Механический. Переключение передач осуществляется вручную специальным рычагом.
  2. Автомат. Для переключения передач не требуется никакого внешнего воздействия. Переключение осуществляется в зависимости от степени нажатия на педали тормоза и газа. В этом случае задняя передача включается вручную.
  3. Вариаторы. Это смешанный тип коробки передач, где основная часть работы выполняется автоматически, но при необходимости коробка переключается на механику.

Нюансы коробки

На автомобиле ВАЗ 2114 коробка передач механическая пятиступенчатая.Он достаточно прост по своей конструкции, что позволяет самостоятельно проводить профилактические и ремонтные работы.


Типичные поломки


По некоторым признакам можно определить, что необходим ремонт тех или иных узлов коробки передач на автомобиле ВАЗ 2114.

  1. При включении определенной передачи она не фиксируется должным образом, вылетает. Это свидетельствует об износе крепления зубьев шестерни и муфты. Когда плохо включается задняя передача на ВАЗ 2114, придется принимать определенные меры.Ремонт заключается в замене поврежденного элемента. Если передача включается самопроизвольно, причина также может крыться в износе, расслоении и растрескивании резинового элемента задней опоры. Просто замените его.
  2. Для переключения передачи требуется больше усилий, чем обычно. Если не включается задняя передача на автомобиле ВАЗ 2114, проблема, скорее всего, кроется в разболтанных или изношенных зубьях крепления к шарниру. Это также может быть связано с деформацией. реактивная тяга или появление трещин на пластиковой части привода коробки передач.
  3. Шум на нейтральной передаче. Возможно, слишком низкий уровень масла или нарушена его первоначальная вязкость. Плюс аналогичный симптом характерен для износа верхнего подшипника первичного вала. Проверьте этот элемент, осмотрите уровень и качество масла.
  4. Не редко задняя передача включается с хрустом на ВАЗ 2114. Тут проблема кроется в износе синхронизатора. Если проблема не устранена при первых же признаках ее возникновения, это грозит заменой всего узла шестерни и синхронизатора.
  5. Шум возникает при движении автомобиля на определенных передачах. Подобная неисправность возникает из-за поломки нижнего или верхнего подшипника. Одновременно с шумом рычаг может подклинивать. Единственный вариант — провести полную диагностику КПП.
  6. Стук на определенной передаче с нагрузкой и без. Проблема кроется в приводной шестерне, которую придется менять.
  7. При переключении передач слышен треск. Это свидетельствует об износе блокирующего кольца синхронизатора или необходимости замены оси сателлитов.Коробку придется разобрать, чтобы исправить повреждения.
  8. Из коробки течет масло. Причины могут быть самыми разнообразными, поэтому придется тщательно диагностировать КПП.

Ремонт и замена

Начинающим автомобилистам достаточно сложно даже просто определить, почему не работает их коробка передач. Что уж говорить о замене сальника коробки передач на ВАЗ 2114, которая требует определенных навыков и знаний в области ремонта автомобилей.

Увы, если игнорировать первичные признаки неисправности коробки передач, это может вылиться в полноценную необходимость замены всего узла.Многие даже боятся спросить актуальную стоимость новой коробки передач для «четырнадцатой» модели. Но мы скажем. Сегодня такой агрегат будет стоить вам не менее 15 тысяч рублей. И в эту цену не входят услуги по установке. Самостоятельно поменять всю коробку передач – задача не из легких.


Еще большой минус самостоятельной замены нет гарантии. Завод предоставит вам его только в том случае, если замену производит сертифицированная станция. Обслуживание. Так что настоятельно рекомендуем обращаться к официальному дилеру, так как дело свелось к замене коробки.

Будем откровенны. Ситуации, при которых автомобиль доводится до состояния непригодности к ремонту коробки передач, – большая редкость. Чаще всего требуется замена сальника штока . Выбор передач на ВАЗ 2114, шестерни, рычаги и другие узлы.

Проведите диагностику гаражных условий своими руками. Чтобы правильно определить поломку, вам понадобится минимум подъемника и огромный опыт водителя в ремонте автомобилей. Но лучше всего проводить диагностику в автосервисе с соответствующим оборудованием.Доверите ли вы им ремонт, или сами позаботитесь об этом этапе – решать только вам.

На стоимость ремонта коробки передач на ВАЗ 2114 влияет несколько факторов:

  • Место жительства;
  • Уровень квалификации мастеров;
  • Предметы договора на замену или ремонт КПП;
  • Уровень автосервиса (обычный СТО гаражного типа или полноценный автосервис с большим штатом сотрудников и новым оборудованием).

Новый или восстановленный старый?

Если без замены коробки не обойтись, стоит рассмотреть один очень привлекательный вариант — установка редуктора отремонтированного. Для этого компании приобретают старые, поврежденные коробки, восстанавливают их до высочайшего качества и предлагают установку с гарантией.


Как показывает практика, такие КПП обходятся примерно на 30-70% дешевле, чем покупка новой коробки переключения передач.

Есть только одно важное условие удачной экономии на таком серьезном ремонте. Это должна быть надежная, проверенная компания. Такие компании дорожат собственной репутацией, поэтому не занимаются подделками, некачественным ремонтом. Чтобы получить положительные отзывы от покупателей, привлечь новых клиентов, им просто необходимо делать все хорошо, на совесть. Поэтому сегодня есть фирмы и компании-однодневки, когда за годы работы они зарекомендовали себя как надежный и ответственный специалист по ремонту и замене коробок передач. Вы сами прекрасно понимаете, к кому обращаться в случае проблем с вашей коробкой.

Продление срока службы редуктора

Вы сможете эксплуатировать автомобиль долгие годы и не ездить в автосервисы, если будете соблюдать основные рекомендации. Они продлят срок службы коробки передач, сведут к минимуму возможные проблемы, поломки и необходимость ремонта.


  1. Старайтесь всегда контролировать уровень масла в коробке передач. Если упадет, обязательно сразу долейте, не откладывайте процедуру на потом. Когда масло придет в негодность, замените его полностью, а недостающее количество не доливайте.
  2. Избегайте агрессивной эксплуатации, не дергайте передачи, плавно разгоняйтесь, тормозите так же. Банальное бережное отношение к коробке передач позволит избежать износа и многочисленных поломок.

Как видите, решить проблемы с КПП не так просто. Потому что самый лучший способ- не допустить их появления.

.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
