Газель бизнес 4216 датчик коленвала


Датчик положения коленчатого вала УМЗ 4216 (Газель Бизнес)



Датчик положения коленчатого вала двигателя УМЗ 4216 закреплен на крышке привода ГРМ.

Датчик выдает контроллеру информацию о частоте вращения и угловом положении коленчатого вала. Датчик — индуктивного типа, реагирует на прохождение вблизи своего сердечника зубьев задающего диска, объединенного со шкивом привода вспомогательных агрегатов. Зубья расположены на диске с интервалом 6°.

При прохождении этого паза мимо датчика в нем генерируется так называемый «опорный» импульс синхронизации. Установочный зазор между сердечником датчика и вершинами зубьев должен находиться в пределах 0,5—1,2 мм. При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика — в его обмотке наводятся импульсы напряжения переменного тока. По количеству и частоте этих импульсов ЭБУ рассчитывает фазу и длительность импульсов управления форсунками и катушками зажигания.

Диагностика датчика положения коленчатого вала УМЗ 4216 (коды ошибок)

Снятие датчика положения коленчатого вала

Снимаем датчик для проверки или замены, а также при ремонте двигателя.

Работу выполняем на смотровой канаве или эстакаде. Снимаем грязезащитный щиток двигателя.

При выключенном зажигании…

… нажимаем пружинный фиксатор колодки жгута проводов системы управления двигателем.

… и отсоединяем колодку жгута проводов от колодки проводов датчика.

Выводим колодку проводов датчика из держателя, прикрепленного к ресиверу впускного трубопровода.

Шлицевой отверткой отворачиваем винт крепления датчика фаз к крышке привода ГРМ.

Вынимаем датчик из гнезда в крышке.

Устанавливаем датчик положения коленчатого вала в обратной последовательности.

Датчик коленвала-признаки неисправности

Рубрика: Устройство автомобиля  |  Дата публикации: 19 октября 2014  |  Один комментарий

Все инжекторные и некоторые карбюраторные  автомобили оснащены  датчиком положения коленвала (ДПКВ) и выход его из строя приводит к не возможности запуска двигателя, неустойчивой работе. Для того чтобы определить неисправность датчика положения коленвала нужно знать его устройство и как он работает.

Жигулевский датчик.

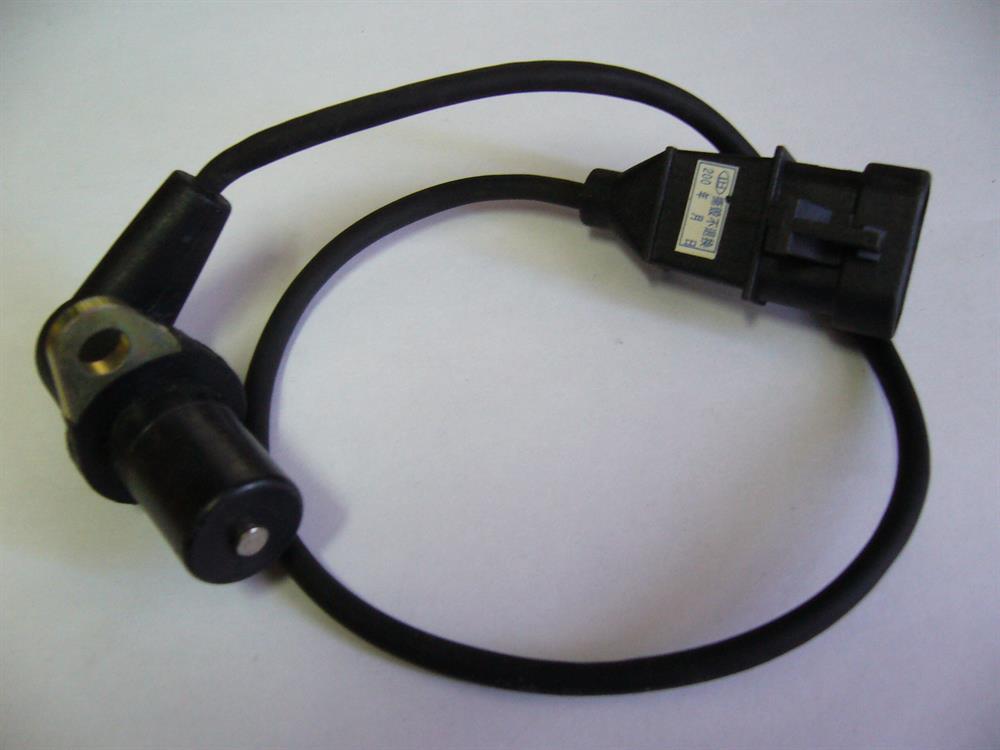

Газелевский датчик.

Расположение датчика коленвала

На Газели, Волге.

На Жигулях.

Устройство датчика коленвала

Датчик положения коленчатого вала это эл.магнитный датчик, по сигналу которого в системе впрыска топлива производится синхронизация работы топливных форсунок и системы зажигания. На шкиве коленвала расположены зубья в количестве 58, через каждые 6 градусов, а для начала генерации сигнала отсутствует два зуба (так называемый ноль).

Как работает датчик коленвала

Когда коленвал приходит в движение между установленным датчиком и зубьями шкива коленвала генерируется  импульс тока, электронный блок управления двигателем (ЭБУ) считывает импульс и дает сигнал на открытие форсунок и на модуль зажигания (катушки), который в свою очередь дает искру на свечи. Отсутствие двух зубов помогает ЭБУ определить ВМТ ( верхнюю мертвую точку), то есть в какой момент давать сигнал на форсунки и  подавать искру.

Определение неисправности датчика коленвала

Если двигатель перестал заводиться нужно, проверить  наличие искры и питания на форсунки. Снять высоковольтный провод со свечи зажигания и поднести к двигателю, а затем покрутить стартер. Отсутствие искры косвенно говорит о неисправности датчика коленвала. Но нужно быть внимательным, если искра все таки есть, сильный разряд тока на массу автомобиля может вызвать выход из строя электронного блока управления двигателем.

Читать  Как работает лямбда зонд

Отсутствие питания на форсунки определяется с помощью мультиметра или обыкновенной 12 вольтовой лампочкой подключенной к разъему форсунки, в момент вращения стартером двигателя должно появиться напряжение и лампочка загорится. А в случаи неисправности ДПКВ напряжение на разъем подаваться не будет, лампочка не загорится. А когда двигатель заводиться но «троит», глохнет , « виновником» может стать шкив коленвала.

Шкив должен плотно сидеть на носке коленвала, и если разбивает шпонку или раскручивается храповик, шкив болтается, сигнал от датчика коленвала идет не правильный, ЭБУ не в такт подает искру и питание на форсунки.

Как проверить датчик коленвала самостоятельно.

Для этого нужно снять датчик с двигателя и провести визуальный осмотр, на нем не должно быть вмятин, трещин. Затем нужно проверить обмотку датчика на сопротивление, подсоединив мултьтиметр к выводам датчика коленвала.

Сопротивление обмотки должно находиться в пределах 600-900Ом. Существует еще один способ проверки, для этого нужно подсоединить мультиметр, к выводам датчика .

Затем быстро поднести металлический предмет к сердечнику датчика коленвала, если он исправен на приборе можно будет увидеть скачки напряжения.

Датчик синхронизации (датчик положения коленчатого вала) Газель Бизнес

Датчик положения коленчатого вала двигателя УМЗ 4216 предназначен для измерения скорости вращения двигателя и формирования импульсов зажигания и впрыска в нужной фазе вращения двигателя. Так же используется для измерения неравномерности вращения двигателя и определения пропусков воспламенения.

Описание работы датчика положения коленчатого вала Газель Бизнес (с мотором УМЗ 4216), снятие и установка дпкв

DTC

Описание

Р0336

Ошибка синхронизации датчика синхронизации КВ

Р0335

Обрыв датчика синхронизации КВ

Р0219

Обороты двигателя выше предельно допустимых

Условия возникновения неисправности Р0336:

— Двигатель работает,

— Количество подсчитанных зубцов диска синхронизации не равно 58 за один оборот двигателя,

— Тестирование неисправности проводится постоянно.

Условия возникновения неисправности Р0335:

— Двигатель работает,

— Нет импульсов на датчике положения коленвала

— Есть импульсы на датчике положения распредвала (фазы)

— Тестирование неисправности проводится постоянно

Условия возникновения неисправности Р0219:

— Двигатель работает,

— Нет неисправности Р0336,

— Обороты двигателя выше 6400 об/мин,

— Тестирование неисправности проводится постоянно.

При возникновении неисправности Р0219 инкрементируется счетчик времени перекрута двигателя.

Датчики системы управления двигателем УМЗ-4216 на автомобилях Газель и Соболь, выключатели и реле, обозначение, размещение и назначение.

Для управления топливоподачей на двигателе УМЗ-4216 автомобилей Газель и Соболь установлены датчик абсолютного давления, датчик положения коленчатого вала (датчик частоты), датчик положения распределительного вала (датчик фазы), датчики температуры охлаждающей жидкости и всасываемого воздуха.

В системе управления топливоподачей двигателя УМЗ-4216 на автомобилях Газель и Соболь используется также датчик кислорода (лябда-зонд), на двигателе УМЗ-4216 Евро-2 один, он устанавливается в системе выпуска отработавших газов двигателя на приемной трубе глушителя перед нейтрализатором. И два датчика кислорода на двигателе УМЗ-4216 Евро-3, второй устанавливается после нейтрализатора.

Электрическая схема системы управления двигателем УМЗ-4216 с электронным впрыском топлива. Расположение датчиков системы управления двигателем УМЗ-4216 с электронным впрыском топлива.
Датчик абсолютного давления SIEMENS АТРТ SNSR-0239 или А2С53257696.

Датчик тензометрический, со встроенным датчиком температуры воздуха. Датчик установлен в ресивере и предназначен для измерения давления в ресивере, которое меняется в зависимости от нагрузки, и одновременного определения температуры входящего в двигатель воздуха. Датчик состоит их диафрагмы и электрической цепи, изменяющей свое сопротивление пропорционально давлению в ресивере.

Датчик положения коленчатого вала — датчик частоты 23.3847 или 406.387060-01.

Датчик индуктивного типа, работает в паре с диском синхронизации имеющим 60 зубьев, два из которых удалены. Просечка зубьев является фазовой отметкой положения коленчатого вала двигателя. Начало 20-го зуба диска соответствует ВМТ первого или четвертого цилиндров двигателя. Отсчет зубьев начинается после просечки по ходу вращения коленчатого вала.

Датчик служит для синхронизации фаз управления электромеханизмами системы с фазами работы механизма газораспределения двигателя. Установлен в передней части двигателя, справа, на фланце крышки шестерен распредвала. Номинальный зазор между торцом датчика и зубом диска синхронизации должен быть в пределах 0,5-1,2 мм. К жгуту проводов датчик подключается с помощью трехконтактной штепсельной розетки с защелкой.

Датчик положения распределительного вала — датчик фазы BOSCH 0 232 103 006 или 406.3847050-01.

Интегральный датчик на основе эффекта Холла (или магниторезистивного эффекта) со встроенным усилителем — формирователем сигнала. Датчик работает в паре со штифтом-отметчиком распределительного вала. Середина штифта-отметчика распредвала совпадает с серединой первого зуба диска синхронизации. Датчик служит для определения фазы ВМТ (верхняя мертвая точка) первого цилиндра, то есть позволяет определить начало очередного цикла вращения двигателя.

Датчик установлен в передней части двигателя, слева, на крышке шестерен распредвала. Номинальный зазор между торцем датчика и штифтом-отметчиком должен быть в пределах 0,5-1,2 мм. К жгуту проводов датчик подключается с помощью трехконтактной розетки с защелкой.

Датчик положения дроссельной заслонки BOSCH DRG-1 0 280 122 001 или 406.1130000-01.

Датчик представляет собой потенциометр с токосъемником. Служит для определения степени и темпов открытия дроссельной заслонки. На корпусе дроссельного устройства имеются штуцеры диаметром 8 мм для подвода и отвода охлаждающей жидкости с целью подогрева дроссельного устройства, а также патрубки для подключения основной ветви системы вентиляции картерных газов и регулятора холостого хода.

Проверка исправности датчика положения дроссельной заслонки на двигателей УМЗ-4216.

В процессе эксплуатации дроссельное устройство какого-либо обслуживания не требует, однако в случае неполадок в системе питания, в особенности при неустойчивой работе двигателя в режиме холостого хода, следует проверить работу датчика положения дроссельной заслонки. Для этого необходимо при неработающем двигателе отсоединить колодку жгута проводов от штепсельного разъема на указанном датчике. К штырям разъема 1 (плюс) и 2 (минус) подключают источник постоянного тока напряжением 5+-0,1 В.

При закрытой дроссельной заслонке снимаемое со штырей 3 (плюс) и 2 (минус) выходное напряжение должно быть в пределах 0,26-0,68 Вольт, при полностью открытой заслонке напряжение должно быть 3,97-4,69 Вольт. Класс точности прибора для измерения напряжения должен быть не ниже 1,0. При отклонении напряжения от указанных пределов более чем на 10 % датчик положения дроссельной заслонки необходимо заменить.

Датчик температуры охлаждающей жидкости 234.
3828.

Представляет собой датчик с терморезистивным элементом. Служит для контроля за тепловым состоянием двигателя. Датчик температуры устанавливается на корпусе насоса охлаждающей жидкости двигателя (спереди). Подключение датчика температуры к жгуту проводов производится посредством двухконтактных штепсельной розетки с защелками.

Датчики кислорода — лябда-зонд 25.36889.

Для обеспечения современных норм токсичности отработавших газов Евро-2 и Евро-3, в системе выпуска двигателя УМЗ-4216 на автомобилях Газель и Соболь установлены один (Евро-2) или два (Евро-3) датчика кислорода 25.36889 (лямбда-зонд). Основной датчик установлен в выпускном коллекторе двигателя и предназначен для определения состава смеси до нейтрализатора. Дополнительный датчик установлен на корпусе нейтрализатора, на выходе отработавших газов, и предназначен для определения состава смеси после нейтрализатора.

Датчики кислорода циркониевые с управляемым электроподогревом. Определяют концентрацию кислорода в отработавших газах. Их сигналы позволяют блоку управления двигателем поддерживать необходимый состав топливной смеси для наиболее оптимальной работы двигателя. Датчики кислорода имеют неразборную конструкцию и не требуют обслуживания. Подключение датчиков к жгуту проводов производится посредством гнезда серии 6,3 (сигнальный провод) и двухконтактной вилки с защелкой (цепь позисторного подогревателя датчика).

Датчик неровной дороги 28.3855000.

Датчик неровной дороги 28.3855000 пьезоэлектрический. Размещен на правом, по ходу движения, лонжероне рамы под воздушным фильтром. Датчик измеряет ускорение, возникающее при движении автомобиля по неровной дороге. Предназначен для выявления колебаний кузова автомобиля, передающихся на трансмиссию и двигатель, и учета этих колебаний при идентификации пропусков зажигания.

Датчик детонации GT305.

Датчик служит для определения детонации двигателя и позволяет блоку управления скорректировать угол опережения зажигания для устранения детонации. Подключение датчика к жгуту проводов производится посредством двухконтактной розетки с защелкой.

Датчик скорости АР62.3843, 342.3843, ДС-6, ЯМ2.553.005.

Датчик скорости автомобиля основан на эффекте Холла, размещен в приводе спидометра на коробке передач. Предназначен для измерения блоком управления скорости автомобиля.

Выключатель сцепления 15.3720.

Выключатель 15.3720 коммутирует напряжение бортовой сети +12 В, в качестве признака о включении сцепления, на блок управления. Размещен на кронштейне педали сцепления. Выключатель предназначен для идентификации блоком управления момента включения/выключения передачи для определения режима работы двигателя (холостой ход, включенная трансмиссия) и параметров управления дроссельной заслонкой.

Выключатель сигнала торможения 21.3720.

Выключатель сигнала торможения 21.3720 предназначен для включения огней сигналов торможения, расположенных в задних фонарях, размещен на кронштейне педали тормоза.

Реле 90.
3747, 85.3747, 313.3747-10.

Реле электромагнитные, размещены в подкапотном пространстве автомобиля. Реле предназначены для коммутации напряжения бортовой сети автомобиля по команде от блока управления : главное — на исполнительные механизмы, датчики системы управления и блок управления, бензонасоса — на электропривод модуля погружного электробензонасоса, муфты вентилятора — на электромагнитную муфту привода вентилятора системы охлаждения.

Датчик коленвала: признаки неисправности

Коленчатый вал двигателя внутреннего сгорания – элемент КШМ, который служит для преобразования возвратно-поступательного движения поршней во вращательное. На инжекторных автомобилях с ЭСУД используется так называемый датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик коленвала, датчик ВМТ, иногда в быту называется датчик фаз), который необходим для точной синхронизации работы системы зажигания и системы питания.

Как известно, система электронного управления двигателем имеет большое количество различных элементов. Если возникает неисправность какого-либо звена, ЭБУ переводит мотор в аварийный режим, двигатель может троить, плохо заводиться, на приборной панели загорается «чек» и т.д. При этом агрегат все равно будет работать, пусть и неустойчиво, если в него подается воздух, топливо и есть искра на свечах зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя. Далее мы рассмотрим, какие признаки неисправности датчика коленвала свидетельствуют о проблемах с указанным элементом.

Содержание статьи

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:

Электронный блок управления получает сигналы от указанного устройства, благодаря чему контроллер «знает» положение коленчатого вала по отношению к ВМТ в первом и четвертом цилиндре, а также фиксирует частоту и направление вращения вала.  На основе этих данных блок формирует сигналы для управления моментом зажигания, создает управляющие импульсы для инжекторных форсунок, управляет работой топливного насоса и т.д.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

  • холодный или прогретый двигатель не заводится;
  • во время работы под нагрузкой возникает детонация;
  • плавают обороты холостого хода;
  • снижается мощность двигателя, пропадает динамика;
  • скачут обороты во время движения, произвольно меняются обороты и т.
    д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Рекомендуем также прочитать статью о том, что показывает компьютерная диагностика двигателя. Из этой статьи вы узнаете о том, как проводится указанная диагностика, что дает проверка и сканирование ошибок, а также как самому выполнить компьютерную диагностику автомобиля.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента.

Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора.  Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

По этой причине рекомендуется иметь запасной датчик коленвала в автомобилях, на которых владельцы регулярно преодолевают значительные расстояния по трассе. Также нужно добавить, что стоимость датчика коленвала для большинства отечественных и иностранных авто является вполне доступной.

Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.
