Порядок работы цилиндров змз 406 инжектор

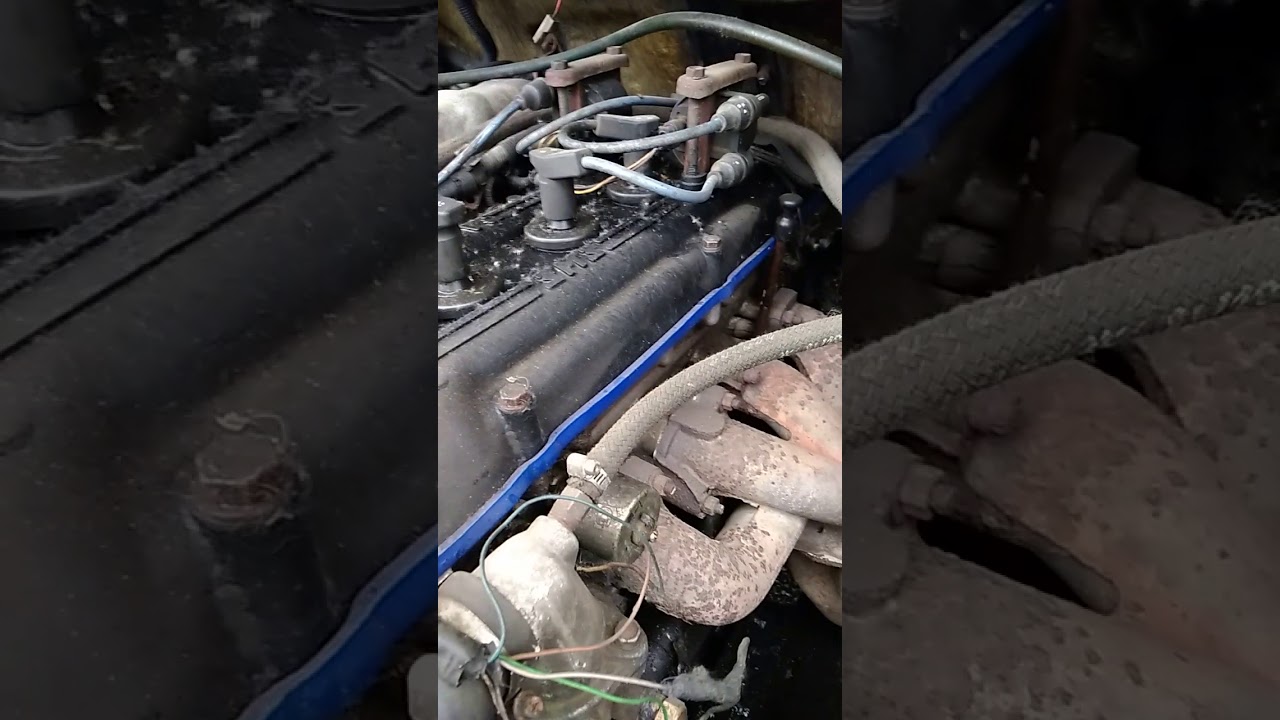

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).
В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Проверка свечей своими руками

В соответствии с электросхемой моторов 405, 406 и 409, свечи используются для передачи искры от распределительного устройства в цилиндры двигателя. Если работа СЗ нарушается, это может повлиять на качество работы мотора в целом.

Для проверки устройств вам потребуется помощник:

  1. От первой СЗ нужно отключить высоковольтный провод.
  2. С помощью ключа изделие выкручивается из посадочного места.
  3. Один конец устройства со стороны электрода следует поднести к двигателю или металлу на кузове авто, расстояние между электродом и массой должно составить около 1-2 мм.
  4. Затем помощник крутит стартер, пытаясь завести двигатель. Если в момент прокручивания между электродом и кузовом проскочила искра, это говорит о том, что изделие работоспособное. Таим же образом нужно проверить каждую СЗ. Учтите, что проблемы с подачей искры также могут быть обусловлены неправильной работой распределителя, а также повреждением высоковольтных проводов.

Параметры основных компонентов двигателя ЗМЗ-406

Двигатель бензиновый, четырехцилиндровый, рядный с комплексной микропроцессорной системой управления впрыском топлива и зажиганием.

Двигатель ЗМЗ-406 устанавливается на легковых автомобилях ГАЗ-3110 Волга, и грузовых машинах Газель ГАЗ-3302.

Основными конструктивными особенностями двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-3302 являются верхнее (в головке цилиндров) расположение двух распределительных валов с установкой по четыре клапана на цилиндр (двух впускных и двух выпускных).

Повышение степени сжатия до 9,3 (вместо 8,2 на двигателе модели 402) за счет камеры сгорания с центральным расположением свечи, применение системы распределенного (поочередно в соответствии с порядком работы цилиндров) впрыска топлива во впускную трубу электромагнитными форсунками (вместо карбюраторного питания).

Это позволило значительно повысить максимальную мощность (примерно в 1,5 раза) и максимальный крутящий момент, снизить расход топлива и уменьшить токсичность отработавших газов.

Для повышения надежности двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302 Газель в условиях эксплуатации с использованием большей мощности и более высоких оборотов коленчатого вала на двигателе применен чугунный блок цилиндров без вставных гильз, имеющий высокую жесткость и более стабильные зазоры в парах трения, уменьшен ход поршня с 92 мм до 86 мм, снижена масса поршня и поршневого пальца, применены более качественные материалы для коленчатого вала, шатунов, болтов шатунов, поршневых пальцев и др.

Привод распределительных валов двигателя цепной двухступенчатый с автоматическими гидравлическими натяжителями цепей; в клапанном механизме применены гидротолкатели, избавляющие от необходимости регулировать зазоры.

Применение гидравлических устройств и высокая степень форсировки двигателя ЗМЗ-406 требуют более высокого качества очистки масла, поэтому в двигателе применен полнопоточный масляный фильтр с дополнительным фильтрующим элементом, исключающим попадание неочищенного масла в двигатель при пуске холодного двигателя и засорении основного фильтрующего элемента.

Привод вспомогательных агрегатов (водяного насоса и генератора) осуществляется более надежным плоским поликлиновым ремнем.

На двигателе ЗМЗ-406 устанавливается диафрагменное сцепление с так называемыми эллипснонавитыми накладками ведомого диска, имеющими высокую долговечность.

Комплексная система управления включает в себя также функции управления системой зажигания и позволяет более точно дозировать подачу топлива и корректировать угол опережения зажигания, в т. ч. по параметру детонации, при изменяющихся режимах работы двигателя, что позволяет обеспечить необходимые мощностные, экономические и токсические показатели.

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Об экономном расходе автомобиля с ГБО знают многие

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

  • Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
  • Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

Описание двигателя

Предварительно мотор проектировался под новомодные системы питания и зажигания, которые управлялись микропроцессором.

Данный двигатель был впервые оснащен четырьмя клапанами на каждый цилиндр, с гидротолкателями и двумя распредвалами с двойным цепным приводом. Также были установлены электронная система подачи топлива и электронное зажигание.

Четыре цилиндра имеют рядное расположение, водяную рубашку охлаждения и управляемый впрыск топлива.

ЗМЗ-406 инжектор работает на бензине А-92. Ранее производилась карбюраторная версия двигателя 4061, которая работала на семьдесят шестом бензине. Она имела ограничения в плане выпуска.

Агрегат неприхотлив в обслуживании. Он имеет высокую степень надежности. Позже на его базе были разработаны установки ЗМЗ-405 и 409, а также дизельный вариант мотора с маркировкой ЗМЗ-514.

К недостаткам двигателя можно отнести громоздкость привода газораспределительного механизма, что объясняется его невысоким качеством исполнения и рядом технологических недоработок.

Какие требования предъявляют к свечным проводам?

Любой проводник имеет определенный срок службы. Если кабели уложены в жгут, имеют наружную оплетку и закреплены стационарно (защита от вибрационных нагрузок), период эксплуатации равен продолжительности жизни автомобиля. Другое дело – высоковольтный провод катушки зажигания. Он находится в эпицентре неблагоприятных условий: вибрация, высокая температура (а также перепады в зимнее время), пары бензина, поэтому к качеству изоляции высоковольтных проводов и к сердечнику предъявляются высокие требования:

  • Жилы бывают исключительно медными (как известно, этот материал обладает наименьшим сопротивлением), а вот защитный слой может быть силиконовый или резиновый. Остальные материалы изоляции хоть и обладают хорошей защитой, но недостаточно мягкие. Еще одно требование к высоковольтным проводам – эластичность. В противном случае, от постоянной вибрации поверхность просто растрескается;
  • Толщина оболочки – это поиск компромисса. Если произойдет пробой высоковольтных проводов, искра будет образовываться между центральной жилой и корпусом мотора. До свечи напряжение не дойдет, но и наличие искрящего проводника в подкапотном пространстве, мягко говоря, не полезно для авто. Обратная сторона медали – слишком толстый провод неудобен в монтаже, он неэластичный, что затрудняет укладку и обслуживание;
  • Длина высоковольтных проводов – еще одна головная боль производителя. Из закона Ома известно: чем короче проводник, тем меньше потерь для электрического тока. В автомобиле не так просто разместить все взаимодействующие узлы рядом друг с другом. Установка катушки зажигания над свечными колодцами – хорошо для электриков, но плохо для компоновщиков. К тому же, желательно, чтобы кабели были схожей длины, поэтому схема подключения высоковольтных проводов тщательно рассчитывается, и заменить кабели на универсальные означает нарушить режим работы всей системы зажигания на авто.

Карбюраторный мотор

ЗМЗ-406 карбюратор (402-й мотор) выпускался с 1996 года и успел зарекомендовать себя как простой и надежный агрегат. Данное устройство развивает мощность 110 лошадиных сил. Расход топлива автомобиля на этом двигателе зачастую зависит от манеры вождения и условий эксплуатации. Система питания карбюраторного агрегата довольно надежна. При своевременном обслуживании и нормальной эксплуатации, с применением качественного смазывающего материала и бензина, он может пройти до 500 тысяч километров пробега без серьезных поломок. Конечно, за исключением расточки коленвала, которая необходима этому агрегату раз в 250 тысяч километров.

FakeHeader

Comments 15

прочитал, даже с первого раза))

А у меня движок на холостых болтается туда сюда. ПОМЕНЯЛСВЕЧИПРОВОДАКАТУШКИМЕТКИДАТЧИКИВСЕ

Этапы замены свечи зажигания: Газель 405, 406, 4216

Двигателями ЗМЗ-405 и 406, а также агрегатом УМЗ-4216 укомплектованы автомобили «Газель». Эти моторы хорошо себя показали в составе коммерческих автомобилей. Но при всех достоинствах с данными установками случаются досадные поломки, такие как неисправности свечей. Очень важно знать, как диагностировать проблемы с ними и как проводится замена свечи зажигания («Газель»). Еще немаловажно знать, какие марки и бренды изделий применяются для этих автомобилей.

Конструкция

Эти детали могут быть самых разнообразных производителей, причем могут иметь разную конструкцию. Также свечи различаются между собой по материалам. По конструкции эти элементы делятся на двухэлектродные и многоэлектродные.

Так, в детали, которая оснащена двумя электродами – один центральный и один боковой электрод. Во втором случае боковых больше, чем один. Большее количество электродов позволяет обеспечить более высокие характеристики надежности, прочности и эффективность. Все это отразится на сроке службы.

В отличии от многоэлектродного решения, на классическом изделии лишь один электрод, который в процессе эксплуатации выгорает либо ломается. В этом случае поможет только замена свечи зажигания. «Газель», на которой стоит многоэлектродный элемент, более устойчива к воздействию температур.

Материалы для производства

В более доступных изделиях электроды изготовлены из медных или иттриевых сплавов. При всех своих достоинствах и цене эти детали слабо выдерживают высокие температуры и неустойчивы перед выгоранием.

Более дорогие свечи изготовлены из платины. Из таких сплавов делаются и центральные, и боковые электроды. Этот металл имеет очень высокую устойчивость к коррозионным процессам. У них значительно выше показатели надежности и эффективности.

Также, кроме материалов, при выборе очень важен такой параметр, как калильное число. Различают холодные и горячие детали. Что это такое? Это стандартная характеристика, по которой судят о времени достижения деталью калильного зажигания. Чем цифра выше, тем меньше будет элемент нагреваться.

На что влияет свеча?

Некоторые автолюбители уверены, что это не самый важный и отнюдь не значительный элемент в автомобиле. Однако это совсем не так. Так может показаться оттого, что свеча просто перерабатывает напряжение в искру.

От того, насколько качественной будет искра, которая создается между электродами, зависят такие показатели, как качество, а также скорость, с которой будет сгорать рабочая смесь. Нужно ли говорить, что от этого зависят мощность и расход топлива автомобиля.

Если искра будет недостаточной, а это может быть из-за неправильного зазора между двумя электродами, то часть горючего вылетит, что называется, в трубу и работы выполнять не будет. Еще по вине данной детали случаются пропуски зажигания. Это происходит из-за повреждений изоляционного слоя или же утери герметичности.

Замена свечей зажигания («Газель 405» в том числе) для любого двигателя ЗМЗ поможет решить проблему с отсутствующей искрой. Однако разные производители выпускают модели, которые рассчитываются под конкретные условия эксплуатации. На одном моторе комплект новых деталей соответствующей модели может работать хорошо. А вот на другом искра может быть слабой, что повлияет на качество сгорания топлива.

Когда требуется замена свечи зажигания («Газель Бизнес»)

Итак, неисправность определяют по симптомам. Так, если силовой агрегат плохо запускается, а процесс пуска проходит с затруднениями, то это сигнал о необходимости замены.

Еще один симптом, который часто случается на агрегатах ЗМЗ-405, 406 и УМЗ-4216 – троение. Машина может дергаться, а тяга и мощность двигателя существенно снижаются. Повышенный в значительной мере расход топлива, выхлопные газы с большим содержанием углекислого газа, слабая динамика – все это также сигналы к замене.

Если владелец своевременно обратит внимание на эти симптомы, то проблему можно решить простой заменой свечи. Если же ничего не делать, то итог будет печальным. В цилиндрах может случиться детонация. Она будет сопровождаться ударной волной, которая может спровоцировать детонацию заряда, что остался в цилиндре. Двигатель в результате сильно потеряет мощность, сильно пострадает коленчатый вал, а также шатуны и поршни. Мелкие детали просто сгорят.

Когда менять?

Производитель данных коммерческих грузовиков в технической документации указывает, что свечи зажигания на «Газель» (406 двигатель, 405 или любой другой на этих авто) должны быть заменены через 30-50 тыс. км.

Время работы элементов зависит от множества различных факторов. Это и качество горючего, правильность регулировки зажигания, целостность и состояние электропроводки, а также отсутствие пробоев на корпус.

Проверка состояния свечей: цвет расскажет обо всем

Чтобы эта деталь не сыграла с водителем злую шутку, необходимо регулярно осматривать состояние. Так, цвет цоколя поможет выявить неисправности в работе двигателя. Если зажигание в автомобиле установлено верно, а двигатель эксплуатировался на качественном бензине, цвет цоколя будет светло-коричневым.

Если он черный, то могут наблюдаться пропуски искры из-за некоторых проблем в проводке или системе зажигания. Но еще это может свидетельствовать о проблемах в системе питания. Если наблюдается оранжевый пояс на изоляционном элементе, то деталь потеряла свою герметичность, поэтому требуется немедленная замена.

Как тестировать свечи?

В процессе визуального осмотра деталей также рекомендуется проверять их работоспособность. Удобно и эффективно контролировать их работу, используя специальные стенды, которые позволяют проверить искрообразование под различным давлением. Если такого стенда нет, можно выкрутить свечу, затем подключить ее к наконечнику высоковольтного провода и коснуться элемента, соединенного с массой. Затем запускается зажигание. Здесь нужно дать стартеру несколько раз провернуть коленвал. В результате должна проскочить сильная искра яркого фиолетового цвета. Если она слабая, а цвет ее блеклый, то это указывает на проблему с самой деталью и может требоваться замена свечи зажигания.

«Газель» и штатные свечи

Итак, на «Газели» применяются свечи с длинной резьбой. В конструкции – центральный электрод, керамический изолятор, юбка и боковой электрод. Современная деталь может включать в себя и другие элементы. Замена свечи зажигания на «Газель» 405 (двигатель Евро-2) возможна на аналоги с маркировкой A14ВР. Это отечественный вариант. Также можно использовать модели А14ДВР.

Особенности свечей для «Газели»

Главная особенность – зазор между двумя электродами. Он должен составлять 0,8 мм. Еще важно калильное число. Так, свеча зажигания («Газель» 406 или 405 в том числе) A14 рекомендуется для использования на слабофорсированных двигателях, где степень сажания небольшая. Свечи от ВАЗа на «Газель» просто не подойдут. В них увеличенный зазор. Он составляет 1 мм. Калильное число – 17. С ними будут пропуски зажигания и нестабильная работа.

Популярные зарубежные аналоги

Немецкие свечи зажигания «Газель» (405 двигатель) «переваривает» хорошо. Также они подходят и на 406 агрегат. Среди популярных брендов — продукция Bosch с моделями W8D и WR8D, изделия от Brisk LR17Y или LR17YC. Также свечи для «Газели» выпускает Champion – это модели NR11Y и NR11YC. Еще один популярный бренд – NGK. У этого производителя для данных моторов подойдут модели BPR5E и BPR5ES. Компания Denso также предлагает две модели – W16EXP и W16EXP-U.

Если необходима свеча зажигания («Газель» 4216), то все представленные бренды и модели также подойдут и в этот двигатель. Главное, чтобы модель имела длинную резьбу.

Замена деталей для ЗМЗ-405 и 406

Это простая операция, которая не потребует каких-либо серьезных инструментов или навыков. Будет использоваться свечной ключ. Не помешает и отвертка. Первым делом от наконечников каждой свечи отсоединяют высоковольтные провода. Не рекомендуется снимать, потянув за провод, тем более с большим усилием. Извлекаются только уплотнители. В противном случае вы порвете бронепровода. А их стоимость гораздо выше самих свечей.

В посадочном месте наконечник держится на специальных заглушках. Для того чтобы демонтировать его, заглушка поддевается при помощи отвертки. Затем следует потянуть и сам наконечник.

Прежде чем выкрутить свечу, следует осмотреть окружающее ее пространство. Там может быть различный мусор или грязь – поверхность рекомендуется тщательно очистить. После этого можно приступать к выкручиванию элементов.

Осталось только вкрутить новые детали на место демонтированных. Если не удалось найти подходящие свечи зажигания, подбор по автомобилю «Газель» облегчит выбор. Перед установкой свечу проверяют на предмет наличия уплотнительного кольца. Также смотрят на наличие контактной гайки. Если ее нет, ее снимают со старой. Процесс замены обязательно нужно проводить последовательно. Порядок работ по замене свечей на двигателях УМЗ-4216 такой же и ничем не отличается от двигателей ЗМЗ.

Итак, мы выяснили, как производится замена данных элементов на коммерческих автомобилях «Газель».

Гори ясно! — журнал За рулем

АВТОКЛУБ

ДИАГНОСТИКА: СИСТЕМА ЗАЖИГАНИЯ ЗМЗ-406

ГОРИ ЯСНО!

ГЕННАДИЙ ЕМЕЛЬКИН

Вы наверняка знаете, что для работы двигателя необходимо обеспечить не только хорошее наполнение цилиндров смесью воздуха и топлива, но и правильно эту смесь воспламенять. Разбираясь с условиями пуска двигателя ЗМЗ-406, в предыдущих номерах журнала мы уже проверили электрические цепи бензонасоса и форсунок, измерили давление топлива, убедились в том, что оно исправно подается в цилиндры. Значит, отказ мотора запуститься, скорее всего, связан с неполадками в зажигании. Какими именно?

Чтобы контроллер подавал управляющие команды форсункам и катушкам зажигания, сам он должен получать сигналы с датчика положения коленчатого вала. В исправности этого датчика мы уже убедились, когда проверяли, срабатывает ли форсунка (фото 1). Если это так, то имеет смысл сразу оценить работоспособность высоковольтной части системы зажигания — это самое простое.

Вынув свечной наконечник одного из цилиндров, вставляем в него пробник и зажимом соединяем с болтом клапанной крышки (фото 2). Можно вместо пробника воспользоваться исправной свечой, корпус которой любым способом (например, проводом) соединили с «массой». Включаем стартер. Нет искры? Вот теперь будем проверять низковольтные цепи. К каждой катушке зажигания идут два провода. На колодке розового при включенном зажигании должен быть «плюс» 12 В (фото 3).

Если его нет (лампочка пробника не горит), проверяем предохранитель на 15 А — пятый справа (фото 4, стрелка). Если этот участок цепи исправен, а «плюс» на розовый провод все-таки не подается, то обрыв цепи нужно искать где-то ближе к ее началу — например, в замке зажигания. Нередко виновницей неприятностей оказывается установленная на машине система сигнализации, самопроизвольно разорвавшая цепь.

Ну а если напряжение на колодку розового провода поступает, а катушка зажигания не работает, то не в порядке она сама. Здесь не забудем, что каждая обслуживает только два цилиндра, так что при отказе одной из катушек другая позволяет двигателю работать на двух оставшихся цилиндрах. Вероятность одновременного отказа катушек невелика.

Кстати, как их проверить? Разъем с розовым проводом подключим к катушке, а другой отсоединим. Если первичная обмотка цела, то при включенном зажигании на освободившемся выводе должен появиться «плюс» (фото 5). Нет? Катушка неисправна, ее придется заменить. Бывает, что первичная обмотка в порядке, а дефект — во вторичной. В этом случае высокого напряжения катушка все равно не выдает — необходима замена.

А теперь рассмотрим любопытную ситуацию: искра на свечах есть, топливо в цилиндры исправно подается, а мотор отчего-то не заводится! Это беда, в основном, начинающих «ремонтников»: если для чего-либо снимали клапанную крышку и отсоединяли от катушек провода, то почему бы при сборке не поразвлечься, перепутав их местами! Когда сигнал контроллера, адресованный катушке первого и четвертого цилиндров, приходит на катушку второго и третьего, мотор работать не может.

Случается, что катушки исправны, все провода на своих местах, а мотор не работает. Правда, сигнал на форсунках не был проверен — возможно, это отложили «на потом»… Тогда ничего не остается, как проверить цепь управления катушками: поступают ли на них команды контроллера? Запомним: за работу первого и четвертого цилиндров отвечает первый контакт в колодке контроллера, а второго и третьего — двадцатый контакт. Сам контроллер легко доступен — он находится в салоне, под панелью приборов справа (фото 6). Но прежде чем отстыковать его разъем, не забудем отсоединить минусовую клемму аккумуляторной батареи. Теперь можно проверить цепи от катушек до контроллера. Если они исправны, логично предположить, что дефект — в самом контроллере. Такой заменяют новым или сдают в ремонт.

А теперь рассмотрим случай, когда нет ни сигналов на форсунках, ни искры на свечах, иначе говоря, первым под подозрение попадает датчик положения коленчатого вала. Как его проверить? Подключаем к контактам 1 и 2 его разъема мультиметр (фото 7), включаем режим измерения переменного напряжения, прокручиваем коленвал стартером. Нет сигнала — виноват датчик. Есть переменное напряжение около 4,6 В — датчик жив! В чем же тогда дело?

Вполне возможно, что этот сигнал до контроллера и не доходит! Как это проверить?

Снова отключаем батарею, затем — колодку от контроллера. Теперь подключаем батарею, и можно проверять интересующую нас цепь. Прокручивая стартером коленвал, проверяем мультиметром напряжение на контактах 48 и 49 колодки. Нет напряжения — придется искать обрыв в цепи между колодкой и датчиком. Есть напряжение? Значит, неисправен сам контроллер.

Как видите, поиск причин остановки двигателя ЗМЗ-406 не сложней, чем двигателей ВАЗ. Здесь те же три элемента: работа электробензонасоса, форсунок, зажигания.

Объем двигателя

406. Моторы с разными характерами. Общие характеристики

С самого начала производства Газель комплектовалась только двигателем ЗМЗ 402, но с 1996 года на автомобиль стал серийно устанавливаться двигатель ЗМЗ 406. Был установлен двигатель внутреннего сгорания, но в отличие от Волги, которая уже имела инжектор, на Газели решили оставить карбюраторный.

Двигатель, устанавливаемый на Газель 406

Для «Газели» с 406-м двигателем был предусмотрен свой карбюратор, и он несколько отличался от «Волговского», который шел в комплекте.Карбюраторы тоже имели разную маркировку, у Волги модель К151С, у Газели К151Д. Внешне устройства совершенно одинаковые, разница только в начинке. У модели К151Д форсунки ускорительного насоса впрыскивают топливо сразу в обе камеры карбюратора, на К151С только в первую камеру. Также карбюраторы имеют разные сечения жиклера.


У карбюратора ЗМЗ 406 на Газели есть одна проблема — немаленькая, особенно когда машина загружена и едет со скоростью выше 60 км/ч.Проблема по-прежнему присутствует, и каждый владелец коммерческого транспорта пытается решить ее по-своему.

Солекс 21073

Одно время было модно ставить на Газель карбюратор ДААЗ Солекс 21073. Карбюратор продавался в автомагазинах даже с комплектом переходника под воздушный фильтр ГАЗ, изначально он предназначался для установки на Волгу с двигателем ЗМЗ 402. Но эта мода, впрочем, быстро прошла. Созданный для экономии топлива, «Солекс» быстро засорялся.

Вместо экономии «жрал» топлива даже больше, чем К151Д, при этом машина не хотела нормально ехать. Типичной проблемой в модели «карба» 21073 было засорение жиклера холостого хода на электромагнитном клапане, а при его загрязнении мотор вообще отказывался работать на холостом ходу — постоянно глох и не развивал мощность.

Читайте также

Тюнинг салона и внешнего вида Газели

Неисправности карбюратора

Что делать, если карбюратор Газель стал заметно больше расхода топлива, чем норма?

Так выглядит карбюратор Солекс 21073 на Газель


С «Солексом» вариант мало кого устраивал — если и работал более-менее нормально, то прослужил очень недолго.Выход был один — ремонтировать «родной» К151Д или купить новый 151, если старый ремонту уже не подлежал. В общем, проблемы с карбюратором типичны, и однажды разобравшись в их сути, можно было в дальнейшем успешно устранять неполадки.

Возникли следующие неисправности:


С «карбом» еще всякие проблемы, но вышеназванные «болячки» встречаются чаще. Кстати, любая из неисправностей карбюратора неизменно приводит к увеличению расхода топлива, из-за чего этот прибор доставляет немало головной боли владельцам автомобилей Газель.

Читайте также

Газель фермер технические характеристики

Регулировка

Расход топлива напрямую зависит от регулировки, даже если карбюратор абсолютно исправен.


В устройстве только одна внешняя регулировка — это холостой ход. Как сделать правильно:

При наличии неисправностей в карбюраторе или двигателе, влияющих на стабильность холостого хода, нет смысла регулировать холостой ход — нужно сначала устранить неполадки.

Причин нестабильной работы ДВС множество — начиная от элементарно неработающей свечи зажигания или пробитого высоковольтного провода, заканчивая прогоревшим выпускным клапаном или поршнем.

Снятие крышки корпуса карбюратора позволяет отрегулировать уровень бензина в поплавковой камере.

Регулировка производится подгибанием язычка поплавка.

Двигатель ЗМЗ 406, карбюратор пришел на смену модели 402 и изначально предназначался в процессе разработки для установки на новое семейство представительских автомобилей ГАЗ-3105.Однако в связи с закрытием проекта нового автомобиля представительского класса целевая группа потребителей была изменена и завод начал поставлять двигатель на выпускаемые автомобили семейства ГАЗ.

По мере развития производства автомобильной техники двигатель стал устанавливаться на малотоннажные грузовики семейства «Газель» и полноприводные автомобили производства Ульяновского автомобильного завода.

Двигатель разработан с нуля. За базовый прототип был взят шведский двигатель серии Н, который устанавливался на автомобили SAAB-9000.Карбюраторная версия имеет заводские индексы ЗМЗ-4061.10 и ЗМЗ-4063.10

. В результате рядная бензиновая четверка позаимствовала двойные распредвалы и электронную систему распределения зажигания в качестве конструктивного решения.

Для 1993 года это было революционным решением для российского автопрома. ЗМЗ первым применил конструктивную схему DOHC для поставок на российские автозаводы. Хотя к 1997 году, началу поставок на автозаводы, двигатель 406 уже имел устаревшую конструкцию, если сравнивать его с тем же Saab.

Копирование технологических решений не позволило снять с двигателя реальные параметры прототипа. А вместо 150 л.с. и 210 Нм тяги, как у прототипа, детище Заволжского моторного завода с карбюратором выдавало 100 л.с. и 177 Нм при том же объеме 2,3 литра. Технические характеристики оригинала были достигнуты только после дополнительной доработки двигателя с установкой инжекторной системы впрыска топлива.

ДВС карбюратор ЗМЗ-406 устанавливался на версии легких грузовиков и фургонов производства ОАО «ГАЗ» до 2006 года.ГАЗ 3302. на который устанавливался карбюратор дв 406, был едва ли не самой распространенной моделью из-за относительной дешевизны.

Также карбюраторный двигатель этого семейства устанавливался на легковые автомобили семейства Волга. Этот двигатель обеспечивал минимально возможную стоимость автомобиля.

Электронная система зажигания

Полностью российская разработка электронной начинки в настоящее время практически унифицирована и может быть установлена ​​другая версия данного электронного блока.Следует отметить, что программное обеспечение должно быть построено с учетом технических характеристик конкретного двигателя.

Газель с двигателем 4061.10 была рассчитана на работу на 76 бензине и 406 двигатель имел пониженную степень сжатия, соответственно требовалась прошивка для обеспечения стабильной работы двигателя на этом топливе.

Электронные блоки зажигания силовых агрегатов не взаимозаменяемы с двигателями других серий. Те. блок на 405 не подходит для установки на газель оснащенную 406 двигателем.

Топливная система

Двигатель имел две версии, что позволяло использовать 76 и 92 бензин. В связи с переходом на международные экологические требования бензин с октановым числом 76 больше не производится. Для нормальной работы двигателя с индексом 4061.10 его необходимо доработать.

Топливо подается диафрагменным топливным насосом с приводом от впускного распределительного вала.

Масляная система

Для двигателей семейства 406 рекомендуется использовать минеральное всесезонное масло 10(15)w40 или по API не хуже класса SG.Возможно, такая рекомендация связана с тем, что моторный завод выпускает масла под собственной торговой маркой.

На самом деле стоит ориентироваться на класс API и выбирать вязкость масла в соответствии с климатическими условиями эксплуатации двигателя. Описание стандарта масла API косвенно относит разработку этого двигателя к 1989-1993 годам.

Следует обратить внимание на качество самой смазочной жидкости, так как стабильные характеристики обеспечивают более качественную и долговечную работу гидрокомпенсаторов.

Емкость маслосистемы силового агрегата различается в зависимости от марки автомобиля. Так для автомобилей семейства УАЗ была изменена конструкция поддона двигателя.

Стандартные болезни 406

Перегрев

Двигатель очень чувствителен к перегреву. При длительной езде на закипевшем двигателе приводит в движение головку блока цилиндров. Проблема с перегревом связана с плохой работой помпы и состоянием радиатора охлаждения. Материалы, используемые в водяном насосе, имеют определенные конструктивные допуски, которые не могут гарантировать объемный расход и давление в системе охлаждения.

Конструкция рабочего колеса допускает кавитационное разрушение лопаток, что снижает КПД. Кроме того, остается вопрос о коррозионной стойкости валов насосов.

Неэффективность насоса влияет на состояние внутренних каналов радиатора. При внешней чистоте поверхности каналы сужаются и теплоотдача снижается.

Еще одной причиной перегрева является плохая работа термостата.Неправильная настройка срабатывания или подклинивание элементов конструкции в процессе эксплуатации.

Особенности конструкции каналов охлаждающей жидкости и нижнее расположение радиатора могут спровоцировать создание запирающих воздушных пробок, препятствующих циркуляции жидкости.

Расход масла

В процессе эксплуатации фиксируется повышенный расход масла до 1,5 л на 1000 км пробега. Расход масла может происходить без видимых утечек. Проблема вызвана некачественными уплотнителями, засорением лабиринтных уплотнений под крышкой ГБЦ, недостаточной износостойкостью уплотнительных колец.Он связан с некачественной сборкой и может быть доработан самостоятельно в процессе эксплуатации.

На расход масла влияет состояние маслосъемных колпачков. Осмотр и замена по необходимости.

Потеря масла из-за запотевания блока встречается реже и не может быть устранена самостоятельно, так как проблема связана с пористостью чугуна, из которого отлит блок.

Тяговые характеристики

Провалы работы на холостом ходу и внезапная потеря мощности во время движения вызваны выходом из строя катушки зажигания.

Система зажигания

Неисправность системы зажигания двигателя «тройка» вызвана проблемами с программным обеспечением ECM, свечами зажигания, катушкой зажигания. Может быть зафиксирован одновременный отказ нескольких элементов системы.

Стук двигателя

При использовании некачественного масла или незначительном перебеге перед заменой масла нарушается работа гидрокомпенсаторов. Стук отчетливо слышен даже после выхода двигателя на нормальный температурный режим.

В основном все неисправности, выявленные в процессе эксплуатации, связаны с низким качеством комплектующих, а также с низким уровнем культуры сборки на заводе, что было характерно в начале производства двигателя этого семейства.

Тюнинг 406

При тюнинге двигателя 406 производится замена карбюратора со штатного на Соллерс, хотя технические специалисты завода-изготовителя указывают, что такая замена не целесообразна, так как штатный карбюратор К-151Д имеет последовательные калибровки специально для двигателя серии 406.

Более глубокая переделка двигателя 4063.10 заключается в изменении системы подачи топлива с карбюраторной на инжекторную. Такая переделка возможна, но сопряжена с определенными трудностями.

Для увеличения подачи воздуха к двигателю замените стандартный корпус воздушного фильтра и установите прямой воздушный фильтр. Более глубокая модернизация системы подачи воздуха заключается в выносе впускного коллектора за пределы моторного отсека для снижения температуры поступающего воздуха.

Для улучшения теплоотдачи и снижения температурного пика применяют масляные радиаторы или радиаторы системы охлаждения с увеличенной площадью обдува.

Для увеличения мощности возможна установка турбонагнетателя, подбор распредвалов, замена клапанов и деталей ЦПГ.Но эти доработки для легких грузовиков не оправданы с экономической точки зрения.

Силовой агрегат семейства ЗМЗ-406 представляет собой бензиновый двигатель внутреннего сгорания производства ОАО «Заволжский моторный завод». Разработка началась в 1992 году, а в серийное производство мотор поступил в 1997 году. Он был первым, в котором использовалась система впрыска топлива.

Двигатель ЗМЗ-406 получил широкое распространение и устанавливался на автомобили Горьковского завода (ГАЗ-3102, 31029, 3110 и модельный ряд семейства Газель).

Флагманом семейства стал двигатель ЗМЗ-4062.10 объемом 2,28 литра и мощностью 150 «лошадей».

Силовая установка ЗМЗ-4062.10 предназначена для комплектации легковых автомобилей и микроавтобусов. А моторы ЗМЗ-4061.10 и ЗМЗ-4063.10 — для сборки грузовых автомобилей малой грузоподъемности.

Описание двигателя

Двигатель ранее был рассчитан на новомодные системы питания и зажигания, которые управлялись микропроцессором.

Этот двигатель первым был оснащен четырьмя клапанами на цилиндр, гидравлическими толкателями и двумя распределительными валами с двойной цепью.Также были установлены электронная система подачи топлива и электронное зажигание.

Четыре цилиндра рядные, с водяной рубашкой и регулируемым впрыском топлива.

Порядок поршней: 1-3-4-2.

Форсунка ЗМЗ-406 работает на бензине А-92. Ранее выпускалась карбюраторная версия двигателя 4061, которая работала на 76-м бензине. У нее были ограничения по срокам выпуска.

Агрегат неприхотлив в обслуживании. Обладает высокой степенью надежности.Позднее на его базе были разработаны установки ЗМЗ-405 и 409, а также дизельный вариант двигателя с маркировкой ЗМЗ-514.

К недостаткам двигателя можно отнести громоздкость привода газораспределительного механизма, что объясняется его низким качеством исполнения и рядом технологических недостатков.

Технические характеристики ЗМЗ-406

Данный силовой агрегат выпускался с 1997 по 2008 год. Картер цилиндра изготовлен из чугуна, имеет рядное расположение цилиндров.Двигатель весит 187 килограммов. Оснащается карбюраторной системой подачи топлива или инжектором. Ход поршня составляет 86 миллиметров, а диаметр цилиндра — 92 миллиметра. При этом рабочий объем двигателя составляет 2286 кубических сантиметров и способен развивать мощность в 177 «лошадей» при 3500 об/мин.

Мотор карбюраторный

Карбюратор ЗМЗ-406 (402-й двигатель) выпускается с 1996 года и успел зарекомендовать себя как простой и надежный агрегат. Это устройство развивает мощность в 110 лошадиных сил.Расход топлива автомобиля с этим двигателем часто зависит от стиля вождения и условий эксплуатации. Система питания карбюраторного агрегата достаточно надежна. При своевременном обслуживании и нормальной эксплуатации, при использовании качественной смазки и бензина он может пройти без серьезных поломок до 500 тысяч километров. Разумеется, за исключением расточки коленвала, которая необходима этому агрегату каждые 250 тысяч километров.

Система зажигания

На двигателях ЗМЗ-406 зажигание осуществляется за счет воспламенения топливной смеси с помощью микропроцессорной системы.Для всех режимов работы двигателя электроника устанавливает требуемый угол опережения зажигания. Он также выполняет функцию регулировки рабочего процесса экономайзера принудительного холостого хода. За счет работы этой системы двигатель отличается высокими экономическими показателями, контролируется показатель токсичности выхлопных газов, исключается детонационный момент и повышается мощность силового агрегата. В среднем автомобиль ГАЗель потребляет около 8-10 литров бензина на 100 километров при средних нагрузках.Однако если перевести его на пропан или метан, «аппетит» автомобиля возрастает почти вдвое.

Режим диагностики зажигания

При включении зажигания автомобиля автоматически начинает работать система диагностики двигателя ЗМЗ-406 (карбюратор ЗМЗ-405 не исключение). О факте правильной работы электроники сигнализирует датчик освещенности. Он должен погаснуть при запуске двигателя.

Если диод продолжает светиться, это свидетельствует о неисправности элементов и деталей электронной системы зажигания.В этом случае повреждение должно быть немедленно устранено.

Инжекторный мотор

По техническим характеристикам и комплектующим двигатель с инжекторной системой питания мало чем отличается от карбюраторного аналога 405-й модели.

При правильной эксплуатации этот агрегат не менее надежен и практичен, чем с карбюратором, и кроме того имеет свои преимущества:

  • Стабильные обороты холостого хода.
  • Низкий уровень вредных выбросов в атмосферу.
  • КПД инжектора ЗМЗ-406 значительно выше, аналог с карбюратором не хочу, так как топливная смесь подается своевременно и в нужном количестве. Соответственно экономия топлива налицо.
  • Повышение топливной экономичности.
  • Не требует длительного прогрева двигателя зимой.

Единственным недостатком инжекторного двигателя является высокая стоимость ремонта и обслуживания системы.

Проведение диагностических и ремонтных работ без специального оборудования и диагностических стендов невозможно.Поэтому провести самостоятельный ремонт инжекторного двигателя ЗМЗ-406 – дело довольно хлопотное. Нередко в случае поломки системы впрыска автолюбителю приходится пользоваться услугами специализированных центров по обслуживанию топливной аппаратуры, что может быть дорогостоящим и занимать довольно много времени. Чтобы сталкиваться с этой проблемой как можно реже, необходимо своевременно заменять топливные фильтры и заправлять автомобиль качественным бензином.

Головка блока

Все модификации двигателя комплектовались одной головкой, что соответствовало требованиям «Евро 2».С введением дополнительных требований Евро 3 он был доработан и улучшен. Не взаимозаменяем с предыдущей моделью.

В новой головке отсутствуют канавки системы холостого хода, теперь их функции возложены на дроссельную заслонку с электронным управлением. Передняя стенка детали снабжена отверстиями для крепления кожуха цепи, а с левой стороны – отливами для крепления кронштейнов ресивера впускной системы. Деталь имеет запрессованные чугунные вставки и направляющие клапанов.Последние не нуждаются в периодической регулировке, так как их привод осуществляется с помощью цилиндрических толкателей с гидрокомпенсаторами. Модернизированная головка ЗМЗ-406 уменьшила вес на 1,3 килограмма. При его установке на двигатель используется металлическая многослойная прокладка ГБЦ.

Блок цилиндров

Усовершенствовав двигатель ЗМЗ-406, инженеры смогли доработать картер и модернизировать процесс литья. Так, можно было оснастить блок воздуховодами в отливке между цилиндрами.Благодаря этому этот элемент стал жестким, а головка крепится за счет более глубоких резьбовых отверстий и удлиненных болтов. В нижней части картера имеются потеки, образующие вместе с крышками коренных подшипников опоры коленчатого вала. Крышки отлиты из чугуна и прикручены к блоку болтами.

Вал распределительный

Вал распределительный ЗМЗ-406 изготовлен из чугуна методом литья с последующей обработкой и закалкой. Валы приводятся в движение цепной передачей. Двигатель имеет два вала с профилями кулачков одинакового размера.

Осевое смещение кулачков составляет один миллиметр по отношению к гидравлическим толкателям. Этот фактор способствует вращению элементов гидроприводов при работающем двигателе, что существенно влияет на износ рабочей поверхности толкателя и делает его равномерным.

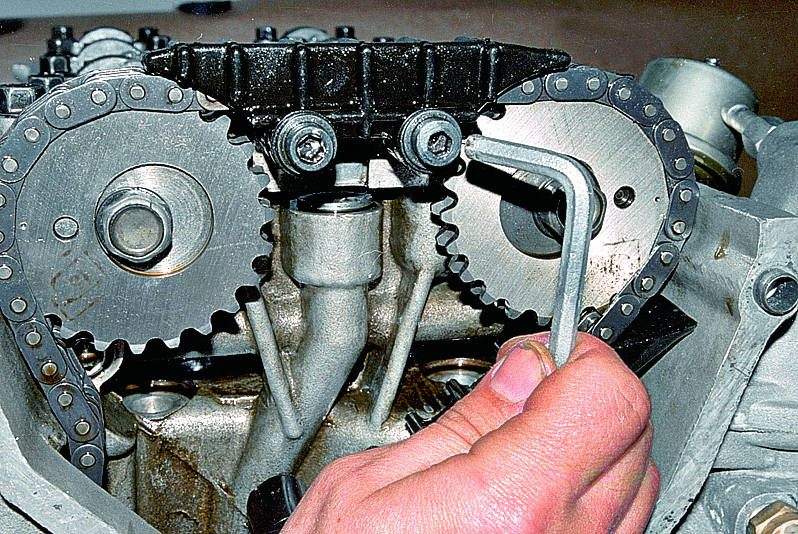

Цепной привод валов имеет гидронатяжители, работающие от давления масла в системе смазки. Детали воздействуют на цепь непосредственно через пластиковые башмаки, которые крепятся к осям.На двигателях ЗМЗ-406 после модернизации для повышения практичности и долговечности вместо башмаков стали использовать звездочки. Последние закреплены на поворотных рычагах. Оси звездочек взаимозаменяемы с осями башмаков. Вместо удлинения оси верхнего башмака натяжения цепи стали использовать проставку, которая крепится болтами к блоку.

Двигатель ЗМЗ-406 оснащен цепями привода распределительных валов. Их нельзя заменить цепями, которые устанавливались на более ранние версии моторов.

Поршни

Отлиты из алюминиевого сплава и имеют канавки под два компрессионных кольца и одно маслосъемное. Во время работы днище поршня охлаждается маслом через масленку в верхней головке шатуна.

Сферическая рабочая поверхность верхнего компрессионного кольца имеет слой хромирования, что способствует лучшей притирке кольца. Второй элемент покрыт слоем олова. Маслосъемное кольцо комбинированного типа, состоит из расширителя и двух стальных дисков.Поршень крепится к шатуну с помощью штифта, закрепленного на двух штопорах.

Вал коленчатый

Отлит из чугуна с последующей обработкой и упрочнением поверхности шейки токами высокой частоты. Установлен в блоке на пяти коренных подшипниках.

Перемещение коленчатого вала по оси ограничено штопорными полукольцами, которые расположены в напорных канавках опоры и крышки третьего коренного подшипника. На валу установлено восемь противовесов.К задней части вала крепится маховик, в отверстие которого запрессованы распорная втулка и подшипник качения первичного вала коробки передач.

Масло сливочное

Силовая установка ЗМЗ-406 оборудована комбинированной системой смазки. Под действием давления смазываются поршневые пальцы, шатунные и коренные подшипники коленчатого вала, смазываются опорные точки распределительных валов, привод гидрораспределителей, промежуточный вал и ведомая шестерня масляного насоса. Все остальные детали и элементы мотора смазываются разбрызгиванием масла.

Масляный насос шестеренчатого типа, имеет одну секцию и приводится от промежуточного вала через косозубые шестерни. Система смазки оснащена масляным радиатором и полнопоточным фильтром очистки.

Закрытая вентиляция картера с принудительной откачкой газов.

Итак, мы дали подробное описание всех узлов, агрегатов и систем двигателя. Схема ЗМЗ-406 на фото выше.

Двигатель 406 выпускается с 1996 года. Он успел зарекомендовать себя как простой и достаточно надежный силовой агрегат. По надежности этот мотор не уступает, а в некоторых случаях и превосходит 402. Этот двигатель — настоящая гордость завода.

История создания

Первые опытные образцы агрегата появились в 1982-84 гг. Это была плановая разработка НИИТ «АвтоПром». При постройке 406-го советские инженеры взяли за основу спортивный «Сааб 900».Чуть позже иностранные рабочие немного переделали Saab, но сходство есть.

В 1990 году двигатель 406 уже был полностью разработан. Наконец он принял свой окончательный вид. В 1992 году на ЗМЗ был запущен специальный цех, где малыми сериями выпускалось новое семейство двигателей.

Первые прототипы этого семейства моторов были установлены на малые патрульные катера. Тогда 406-м всерьез заинтересовались работники ГАЗа. В марте 1996 года этими подразделениями стали комплектовать автомобили «Волга» и «Газель».

Дизайн

Итак, модель 406 — это 16-клапанный четырехцилиндровый рядный бензиновый двигатель. Он был оснащен электронной системой управления впрыском. Как было сказано выше, они устанавливались на автомобили ГАЗ 3110 и 3302.

Этот двигатель имеет конструктивные особенности. Это распределительные валы, расположенные в верхней части головки блока цилиндров. В каждом цилиндре было по 4 клапана. Инженеры значительно увеличили степень сжатия. Сейчас было 9,3. Этого удалось добиться благодаря замене камеры сгорания на центральные свечи зажигания и использованию новой системы впрыска. Еще в новом двигателе заменили обычную карбюраторную систему питания.

Итак, удалось значительно увеличить мощность и крутящий момент данного агрегата. При этом снизился расход топлива, а также токсичность выхлопа. Однако среди автомобилистов и в статьях, которые публиковались в авторитетных автомобильных журналах, ходили слухи и информация о том, что мощность автомобиля Волга 406 (на ней был установлен двигатель ЗМЗ) искусственно завышена.

Конструктивные особенности

Чтобы сделать работу данного силового агрегата более надежной после увеличения мощности, инженеры применили следующие конструктивные особенности.Давайте посмотрим на них.

Блок цилиндров

Изготовлен литьем из чугуна, а не алюминия как в предыдущих версиях. Головка двигателя 406 не имела вставных гильз, но отличалась более высокой жесткостью и стабильными зазорами. Инженеры намеренно уменьшили ход поршня до 86 мм. Масса поршня и пальца также была уменьшена. Для их изготовления использовались более современные и технологичные материалы. Также из качественных материалов были изготовлены коленчатый вал, шатуны и другие детали.

Привод распределительного вала

Представляет собой неисправный цепной привод, оснащенный автоматическими гидравлическими натяжителями. В клапанном механизме конструкторы применили гидравлические толкатели. Теперь нет необходимости постоянно регулировать зазоры.

Однако гидравлика, а также тот факт, что двигатель 406 теперь форсирован, требует использования более качественного масла. Поэтому двигатель теперь оснащен усовершенствованным масляным фильтром с дополнительными элементами очистки.

Система управления

Интегрированное управление агрегатом имеет функции управления зажиганием, а также позволяет гораздо точнее дозировать подачу топлива и корректировать угол зажигания. Теперь при разных режимах работы можно получить оптимальные показатели по мощности, экономичности и токсичности.

Двигатель 406: Технические характеристики

Итак, как уже было сказано, это бензиновый 4-тактный рядный двигатель. Диаметр цилиндра 90 мм. Цилиндры имеют объем 2.3 литра. Степень сжатия двигателя составляет 9,3. Цилиндры работают в порядке 1-3-4-2. Коленчатый вал вращается вправо. Мощность, на которую способен этот мотор, составляет 110 л. С участием. Двигатель работает на 92 бензине. Электроснабжение системы осуществляется посредством впрыска в трубу.

Система смазки в данном агрегате комбинированная. Масло распыляется на трущиеся детали принудительно, под давлением. Охлаждение мотора — жидкостное, принудительное.

Карбюратор или инжектор?

Многие водители сталкиваются с выбором между двумя вариантами.Это связано с тем, что старые конструкции заменяются новыми инжекторными двигателями. На большегрузные автомобили устанавливаются 406-й и 405-й агрегаты. Им комплектуются «Волги», УАЗы, «Газели». Этим автомобилям нужна мощность, и этот мотор может ее обеспечить.

Недостатки карбюраторного

Если сравнивать 406 двигатель (карбюраторный) и его инжекторный родственник, то первый заметно проиграет в мощности и характеристиках. Все дело в карбюраторной системе питания. При этом топливо поступает в цилиндры не принудительно, а по мере увеличения оборотов.Именно поэтому такие агрегаты обладают более низкими мощностными и разгонными характеристиками, чем их инжекторные аналоги. На таких двигателях внутреннего сгорания питание подается по принудительной схеме. При этом инъекционная доза максимально точна. Он рассчитывается в электронном виде. И здесь топливо будет поступать прямо в цилиндры. Если заставить дроссельную заслонку открываться максимально резко, то смесь не станет беднее, как это было бы с карбюратором. Это позволяет говорить о лучших динамических свойствах.

Кроме того, двигатель 406 (карбюраторный), по отзывам водителей и владельцев, эконом. В этом случае очень сложно отрегулировать точную дозировку топлива. Многие всерьез убеждены, что это практически невозможно. В разных режимах к агрегату будет подаваться разная смесь топлива и воздуха. Это приведет к снижению мощности и увеличению расхода.

Однако, несмотря на все отрицательные качества, у этого двигателя есть и достоинства.Это надежность карбюратора. Максимум, что с ним может случиться, это засорение. Так что разобрать и почистить форсунки не составит труда, где бы ни находилась машина.

Преимущества инжектора

Как вы понимаете, инжектор 406 двигателя значительно превосходит свой карбюраторный аналог по мощности и экономичности. Однако главным преимуществом именно такой установки является надежность.

Эти двигатели не требуют регулировки. Они не часто отказываются работать.Жиклеров как класса нет, поэтому в системе питания ничего не забивается. Топливо будет поступать прямо в цилиндры. К тому же он очень экономичный.

Но и здесь не все так хорошо и радужно. У инжектора есть свои подводные камни. Если машина сломается в пути, то вряд ли водитель сможет ее починить самостоятельно. Об этом свидетельствуют многочисленные отзывы.

Работа таких двигателей полностью контролируется электроникой. Поэтому в случае выхода из строя хотя бы одного из датчиков это обязательно скажется на характеристиках мотора.Конечно, если есть возможность установить импортные элементы и регулярно проводить техническое обслуживание, то двигатель 406 (инжектор) только порадует своего владельца.

Основные проблемы и ремонтопригодность

Двигатель вполне ремонтопригоден, как и вся продукция Заволжского завода. Коленчатый вал поддается шлифовке, блок цилиндров можно растачивать. Чугунная головка уже не так чувствительна к некачественному антифризу.

Как и многие современные силовые агрегаты, этот двигатель требует только качественного масла.Его конструкция сделана таким образом, что сам агрегат стал очень привередливым. Многие водители часто жалуются на повышенный расход масла этих двигателей.

Ремонт двигателя 406 — дело затратное и очень серьезное. Многие автолюбители предпочитают отдать его специалистам. Однако все работы по ремонту этого агрегата подробно описаны во многих статьях и книгах.

Заключение

Хотя двигателей 406 уже нет в наличии, они будут использоваться еще очень долго.Ведь именно этот двигатель серийно устанавливался на такие автомобили, как «Волга» и «Газель». Поэтому его актуальность не угаснет как минимум ближайшие 10 лет.

Силовой агрегат семейства ЗМЗ-406 представляет собой бензиновый двигатель внутреннего сгорания производства ОАО «Заволжский моторный завод». Разработка началась в 1992 году, а в серийное производство мотор поступил в 1997 году. Он был первым, в котором использовалась система впрыска топлива.

Двигатель ЗМЗ-406 получил широкое распространение и устанавливался на автомобили Горьковского завода (ГАЗ-3102, 31029, 3110 и модельный ряд семейства Газель).

Флагманом семейства стал двигатель ЗМЗ-4062.10 объемом 2,28 литра и мощностью 150 «лошадей».

Силовая установка ЗМЗ-4062.10 предназначена для комплектации легковых автомобилей и микроавтобусов. А моторы ЗМЗ-4061.10 и ЗМЗ-4063.10 — для сборки грузовых автомобилей малой грузоподъемности.

Описание двигателя

Двигатель ранее был рассчитан на новомодные системы питания и зажигания, которые управлялись микропроцессором.

Этот двигатель первым был оснащен четырьмя клапанами на цилиндр, гидравлическими толкателями и двумя распределительными валами с двойной цепью.Также были установлены электронная система подачи топлива и электронное зажигание.

Четыре цилиндра рядные, с водяной рубашкой и регулируемым впрыском топлива.

Порядок поршней: 1-3-4-2.

Форсунка ЗМЗ-406 работает на бензине А-92. Ранее выпускалась карбюраторная версия двигателя 4061, которая работала на 76-м бензине. У нее были ограничения по срокам выпуска.

Агрегат неприхотлив в обслуживании. Обладает высокой степенью надежности.Позднее на его базе были разработаны установки ЗМЗ-405 и 409, а также дизельный вариант двигателя с маркировкой ЗМЗ-514.

К недостаткам двигателя можно отнести громоздкость привода газораспределительного механизма, что объясняется его низким качеством исполнения и рядом технологических недостатков.

Технические характеристики ЗМЗ-406

Данный силовой агрегат выпускался с 1997 по 2008 год. Картер цилиндра изготовлен из чугуна, имеет рядное расположение цилиндров.Двигатель весит 187 килограммов. Оснащается карбюраторной системой подачи топлива или инжектором. Ход поршня составляет 86 миллиметров, а диаметр цилиндра — 92 миллиметра. При этом рабочий объем двигателя составляет 2286 кубических сантиметров и способен развивать мощность в 177 «лошадей» при 3500 об/мин.

Мотор карбюраторный

Карбюратор ЗМЗ-406 (402-й двигатель) выпускается с 1996 года и успел зарекомендовать себя как простой и надежный агрегат. Это устройство развивает мощность в 110 лошадиных сил.Расход топлива автомобиля с этим двигателем часто зависит от стиля вождения и условий эксплуатации. Система питания карбюраторного агрегата достаточно надежна. При своевременном обслуживании и нормальной эксплуатации, при использовании качественной смазки и бензина он может пройти без серьезных поломок до 500 тысяч километров. Разумеется, за исключением расточки коленвала, которая необходима этому агрегату каждые 250 тысяч километров.

Система зажигания

На двигателях ЗМЗ-406 зажигание осуществляется за счет воспламенения топливной смеси с помощью микропроцессорной системы.Для всех режимов работы двигателя электроника устанавливает требуемый угол опережения зажигания. Он также выполняет функцию регулировки рабочего процесса экономайзера принудительного холостого хода. За счет работы этой системы двигатель отличается высокими экономическими показателями, контролируется показатель токсичности выхлопных газов, исключается детонационный момент и повышается мощность силового агрегата. В среднем автомобиль ГАЗель потребляет около 8-10 литров бензина на 100 километров при средних нагрузках.Однако если перевести его на пропан или метан, «аппетит» автомобиля возрастает почти вдвое.

Режим диагностики зажигания

При включении зажигания автомобиля автоматически начинает работать система диагностики двигателя ЗМЗ-406 (карбюратор ЗМЗ-405 не исключение). О факте правильной работы электроники сигнализирует датчик освещенности. Он должен погаснуть при запуске двигателя.

Если диод продолжает светиться, это свидетельствует о неисправности элементов и деталей электронной системы зажигания.В этом случае повреждение должно быть немедленно устранено.

Инжекторный мотор

По техническим характеристикам и комплектующим двигатель с инжекторной системой питания мало чем отличается от карбюраторного аналога 405-й модели.

При правильной эксплуатации этот агрегат не менее надежен и практичен, чем с карбюратором, и кроме того имеет свои преимущества:

  • Стабильные обороты холостого хода.
  • Низкий уровень вредных выбросов в атмосферу.
  • КПД инжектора ЗМЗ-406 значительно выше, аналог с карбюратором не хочу, так как топливная смесь подается своевременно и в нужном количестве. Соответственно экономия топлива налицо.
  • Повышение топливной экономичности.
  • Не требует длительного прогрева двигателя зимой.

Единственным недостатком инжекторного двигателя является высокая стоимость ремонта и обслуживания системы.

Проведение диагностических и ремонтных работ без специального оборудования и диагностических стендов невозможно.Поэтому провести самостоятельный ремонт инжекторного двигателя ЗМЗ-406 – дело довольно хлопотное. Нередко в случае поломки системы впрыска автолюбителю приходится пользоваться услугами специализированных центров по обслуживанию топливной аппаратуры, что может быть дорогостоящим и занимать довольно много времени. Чтобы сталкиваться с этой проблемой как можно реже, необходимо своевременно заменять топливные фильтры и заправлять автомобиль качественным бензином.

Головка блока

Все модификации двигателя комплектовались одной головкой, что соответствовало требованиям «Евро 2».С введением дополнительных требований Евро 3 он был доработан и улучшен. Не взаимозаменяем с предыдущей моделью.

В новой головке отсутствуют канавки системы холостого хода, теперь их функции возложены на дроссельную заслонку с электронным управлением. Передняя стенка детали снабжена отверстиями для крепления кожуха цепи, а с левой стороны – отливами для крепления кронштейнов ресивера впускной системы. Деталь имеет запрессованные чугунные вставки и направляющие клапанов.Последние не нуждаются в периодической регулировке, так как их привод осуществляется с помощью цилиндрических толкателей с гидрокомпенсаторами. Модернизированная головка ЗМЗ-406 уменьшила вес на 1,3 килограмма. При его установке на двигатель используется металлическая многослойная прокладка ГБЦ.

Блок цилиндров

Усовершенствовав двигатель ЗМЗ-406, инженеры смогли доработать картер и модернизировать процесс литья. Так, можно было оснастить блок воздуховодами в отливке между цилиндрами.Благодаря этому этот элемент стал жестким, а головка крепится за счет более глубоких резьбовых отверстий и удлиненных болтов. В нижней части картера имеются потеки, образующие вместе с крышками коренных подшипников опоры коленчатого вала. Крышки отлиты из чугуна и прикручены к блоку болтами.

Вал распределительный

Вал распределительный ЗМЗ-406 изготовлен из чугуна методом литья с последующей обработкой и закалкой. Валы приводятся в движение цепной передачей. Двигатель имеет два вала с профилями кулачков одинакового размера.

Осевое смещение кулачков составляет один миллиметр по отношению к гидравлическим толкателям. Этот фактор способствует вращению элементов гидроприводов при работающем двигателе, что существенно влияет на износ рабочей поверхности толкателя и делает его равномерным.

Цепной привод валов имеет гидронатяжители, работающие от давления масла в системе смазки. Детали воздействуют на цепь непосредственно через пластиковые башмаки, которые крепятся к осям.На двигателях ЗМЗ-406 после модернизации для повышения практичности и долговечности вместо башмаков стали использовать звездочки. Последние закреплены на поворотных рычагах. Оси звездочек взаимозаменяемы с осями башмаков. Вместо удлинения оси верхнего башмака натяжения цепи стали использовать проставку, которая крепится болтами к блоку.

Двигатель ЗМЗ-406 оснащен цепями привода распределительных валов. Их нельзя заменить цепями, которые устанавливались на более ранние версии моторов.

Поршни

Отлиты из алюминиевого сплава и имеют канавки под два компрессионных кольца и одно маслосъемное. Во время работы днище поршня охлаждается маслом через масленку в верхней головке шатуна.

Сферическая рабочая поверхность верхнего компрессионного кольца имеет слой хромирования, что способствует лучшей притирке кольца. Второй элемент покрыт слоем олова. Маслосъемное кольцо комбинированного типа, состоит из расширителя и двух стальных дисков.Поршень крепится к шатуну с помощью штифта, закрепленного на двух штопорах.

Вал коленчатый

Отлит из чугуна с последующей обработкой и упрочнением поверхности шейки токами высокой частоты. Установлен в блоке на пяти коренных подшипниках.

Перемещение коленчатого вала по оси ограничено штопорными полукольцами, которые расположены в напорных канавках опоры и крышки третьего коренного подшипника. На валу установлено восемь противовесов.К задней части вала крепится маховик, в отверстие которого запрессованы распорная втулка и подшипник качения первичного вала коробки передач.

Масло сливочное

Силовая установка ЗМЗ-406 оборудована комбинированной системой смазки. Под действием давления смазываются поршневые пальцы, шатунные и коренные подшипники коленчатого вала, смазываются опорные точки распределительных валов, привод гидрораспределителей, промежуточный вал и ведомая шестерня масляного насоса.Все остальные детали и элементы мотора смазываются разбрызгиванием масла.

Масляный насос шестеренчатого типа, имеет одну секцию и приводится от промежуточного вала через косозубые шестерни. Система смазки оснащена масляным радиатором и полнопоточным фильтром очистки.

Закрытая вентиляция картера с принудительной откачкой газов.

Итак, мы дали подробное описание всех узлов, агрегатов и систем двигателя. Схема ЗМЗ-406 на фото выше.

MAHLE Jet Ignition- MAHLE Powertrain

Система MAHLE Jet Ignition® имеет небольшую камеру зажигания, в которой находится обычная свеча зажигания, которая соединена с основной камерой несколькими небольшими отверстиями, создающими быстро движущиеся струи частично сгоревших продуктов, которые воспламенить основной заряд. Эти струи горячего газа проникают глубоко в основную камеру сгорания, создавая эффект распределенного воспламенения. С 4-8 струями зажигания, в зависимости от применения, основной заряд воспламеняется в нескольких местах, что приводит к быстрому и стабильному сгоранию.Характеристики системы предлагают дополнительные преимущества как за счет способности воспламенять разбавленные смеси, так и за счет снижения требований к высоким уровням движения заряда, вызванного портом.

В обеих конфигурациях подача топлива в основную камеру осуществляется через обычный порт или инжектор прямого впрыска. В «пассивной» конфигурации это единственный источник топлива, что делает эту схему пригодной для использования в приложениях с λ = 1, с разбавлением, обеспечиваемым за счет добавления рециркуляции отработавших газов (EGR). Эта система совместима с обычными системами доочистки бензина. В «Активной» конфигурации второй инжектор прямого действия с малым расходом встроен в узел форкамеры. Это позволяет точно и независимо контролировать подачу топлива как в форкамеру, так и в основную камеру, обеспечивая гомогенное сгорание на сверхбедной смеси в современных бензиновых двигателях, в которых можно воспламенять смеси с обедненной смесью, чем λ = 2, сохраняя при этом стабильность.

Помимо работы над клиентскими приложениями для обеих систем, внутренние исследования продолжаются с использованием собственных версий 1.5л, 3-х цилиндровый двигатель для демонстрации технологий. На этом двигателе система Passive Jet Ignition® от MAHLE, которая обычно может быть помещена в ту же отливку, что и обычная установка свечи зажигания M12, продемонстрировала возможность достижения полной схемы работы как для первичных двигателей, так и для специализированных гибридных двигателей. Использование комбинации Passive Jet Ignition® от MAHLE, очень высокой геометрической степени сжатия, впрыска топлива через порт, работы по циклу Миллера и рециркуляции отработавших газов низкого давления демонстрирует тепловой КПД тормозов более 41 %.

В конфигурации Active MAHLE Jet Ignition® значительная экономия топлива достигается за счет более высокой эффективности, близкой к дизельной. Испытания двигателя показали удельный расход ниже 200 г/кВтч и соответствующее снижение выбросов CO 2 . Это эквивалентно текущему пиковому значению BTE в 43%, при этом в плане работы запланировано достижение >45% BTE. Помимо повышения эффективности и снижения расхода топлива, Active MAHLE Jet Ignition® также обеспечивает снижение выбросов NO x на выходе двигателя более чем на 99 % в сверхобедненной области.Выбросы углеводородов (HC) поддерживаются на уровне, эквивалентном стандартному искровому зажиганию. Активное зажигание MAHLE Jet Ignition® (с подачей топлива в основную камеру PFI) производит немного больше твердых частиц по сравнению с двигателем PFI, но их количество значительно ниже по сравнению с двигателем DI.

Как в «пассивном», так и в «активном» исполнении форкамера была разработана таким образом, что она способна обеспечивать сравнимую способность замедления зажигания на холостом ходу и при нагреве катализатора, а также выбросы подаваемого газа в центральную свечу зажигания при стехиометрических условиях без требование наличия второго воспламенителя в основной камере.

MJI увеличивает скорость горения и расширяет диапазон стабильного разбавления, поэтому он может работать с широким спектром типов топлива и является идеальной технологией для будущего низкоуглеродистого топлива с особыми эксплуатационными требованиями. Водород, например, требует высокого уровня разбавления, чтобы свести к минимуму вероятность аномального сгорания и предотвратить механическое повреждение двигателя. Двигатели MJI H 2 продемонстрировали способность достигать высоких уровней мощности при достижении выбросов CO 2 от скважины до колеса, сравнимых с эквивалентными топливными элементами.

MAHLE Jet Ignition® — это захватывающая новая система сгорания, которая обеспечивает большой потенциал для дальнейшего снижения выбросов CO 2 в бензиновых двигателях последнего поколения.

MAHLE Jet Ignition® Passive [PDF; 1164 КБ]

MAHLE Jet Ignition® Active [PDF; 1227 КБ]

Доступ к дополнительному контенту

Это ferfangen fan de fûnk plug «Газель» 405, 406, 4216

Моторен ЗМЗ-405 и 406, в комплекте с вентилятором агрегата УМЗ-4216, автокорпус вентилятора «Газель». Dy Motors Hawwe Sjen Litten Harsels пошли на это ferkeapjen Fan Auto’s. Mar mei al de fertsjinsten fan dizze ynstellings bart ferfelende storageen, storageen lykas kearsen. Это то, что нужно сделать, чтобы диагностировать эту проблему, а затем проверить свечу зажигания («Газель»). Noch wichtich om te witten hokker merk en product merken wurde brûkt foar dizze auto.

дизайн

Dy dielen kinne in grut ferskaat oan fabrikanten, en kin hawwe in oar ûntwerp. Ek kearsen ferskille yn de ynhald.По дизайну, головка eleminten wurde yndield yn twa-электроды en multi-электроды.

Sa, в которой находится два электрода — iene sintrum en ien lateral elektrodes. Yn it twadde gefal, de kant ворчит как ien. In grutter tal elektroden kinne hegere prestaasjes Zuverlässigkeit, duorsumens en effisjinsje. Dit alles sil gefolgen hawwe foar de tsjinst it libben.

Yn tsjinstelling ta de multi-elektrodes oplossing, это классический продукт с использованием электродов, dy’t yn Operaasje Brandwonden of Pauzes. Yn dit gefal, help wurdt allinnich ferfangen de fonk Plugs. «Газель», изготовленная из многоэлектродного элемента, является менее устойчивой к температурному режиму вентилятора.

Materialen Foar de Produksje

Yn mear produkten beskikber binne makke fan koper из сплавов иттрия. Foar al syn fertsjinsten, en de priis fan dy dielen binne min fernear hege Temperatureueren en stabyl foardat Burnout.

Джордер Кирсен Бинне Макке Фан Платина. Вентилятор Sokke сплавов wurde makke en de sintrale en kant elektroden.Металлическая шляпа Dizze в цвете tige hege wjerstân tsjin corrosie prosessen. Se hawwe в folle hegere betrouberheid en effisjinsje.

Ek, neist materialen, de kar is hiel wichtich параметра lykas waarmte wurdearring. Ûnderskiede tusken kâld en waarm items. Что это? Он находится в стандартном функционировании, которое может быть использовано для возгорания поверхности заготовки. Это boppesteande figuer, de legere elemint is ferwaarme.

Wat docht de kears?

Guon automobilisten fertrouwe derop, что это net it wichtichste, en is net in wichtige elemint yn ‘e auto. Это lykwols net sa. Dus it soe lykje omdat de kears gewoan перерабатывает искру spanningsferhâlding.

Fan hoe’t kwaliteit sil in fonk dy’t generearre tusken de elektroden hanget sokke faktoaren lykas de kwaliteit en de snelheid wêrmei’t de mingsel sil oanstekke bestjoeringssysteem. Trochbrutsen om te sizzen dat troch dizze krêft en branje konsumpsje вентилятор в автомобильной петле.

As de fonk ûnfoldwaande is, en dat kin komme troch it ferkearde kloof tusken de twa elektroden, in part fan de brânstof sil nimme ôf, sa te sizzen, yn ‘e piip wurk en sil net dwaan.В oare skuld fan de детали барт дает осечку. Dat bart fanwege skea oan de isolearjende laach, веерный тюлень Ферли.

Ferfangen Свечи зажигания вентилятора («Газель 405» ynklusyf) для другого мотора ЗМЗ, если он не работает. Lykwols, ferskillende fabrikanten produsearje modellen dy’t ûntwurpen foar spesifike bestjoeringssysteem omstannichheden. Op ien Motor set nije dielen oerienkommende model kin wurkje goed. Mar oan ‘e oare spark kin wêze swak, dat sil gefolgen hawwe foar de kwaliteit fan de ferbaarning.

As jo ​​nedich in ferfangende Spark Plugs («Бизнес-газели»)

Sa, это проблема не вызывает никаких симптомов. Bygelyks, как де macht ienheid wurdt begûn swier, en begjinne de proses rint yn swierrichheden, это in sinjaal fan de needaak om te ferfangen.

Весло симптом, дай’т фаак барт оп иенеден ЗМЗ-405, 406 и УМЗ-4216 — изготовление. De masine кин рывок en motor stoßen en macht wurde fermidere. Ferhege foar it grutste part konsumpsje, gassen mei in hege ynhâld fan koaldiokside, swak dynamiek — allegear dit ek sinjalen in froaring.

Как de eigner yn в tiid ôf sil betelje omtinken oan симптомы головокружения, это probleem oplost wurde kin troch gewoan ferfangen kearsen. Как и в случае с чистым ужином, это приводит к свиданию. De silinders kin barre Detonation. Sy wurdt bystien troch in skok weach, dat kin, oansette it Detonation fan de lading dat bleau yn ‘e silinder. Мотор как gefolch ferlieze folle macht, dan sille lije de коленчатый вал en ferbining stokken en Pistons. Moaie Details gewoan burn omheech.

Хочешь фероарьена?

Fabrikant fan kommersjele ferfiermiddels gegevens yn de technyske dokumintaasje jout oan dat de fonk plug op de «Gazelle» (двигатель 406, весло 405 op dizze auto) moatte wurde ferfongen nei 30-50 tûzen.км.

Wylst wurket eleminten шарнир вентилятора в soad ferskillende faktoaren. Dit en de kwaliteit fan brânstof, de correkte oanpassing fan de ûntstekking, de yntegriteit en de steat fan ‘e wireting en it untbrekken fan koarte-circuiting.

Kontrolearjen de status fan kearsen: de kleur sil fertelle all

Om dit detail hat net spile in wrede grap mei de bestjoerder, dan moatte geregeldwei ynspektearje it betingst. Sa, де kleur fan ‘e pet helpt te identifisearjen lekken yn motor wurk.Поскольку де ûntstekking yn ‘e auto goed ynsteld есть, en de motor waard operearre benzine kwaliteit, de kleur fan’ e pet sil wêze ljocht brún.

Так как он темный, он не может иметь искры, а также проблемы с проводкой системы зажигания. Mar ek dit meie oanjaan Problemen yn ‘e macht systeem. Как и в случае с оранжевой крышкой, это элемент шляпы ferlern syn yntegriteit, dêrom freget daalks ferfanger.

Хоу те тестен в Кирсе?

Yn de byldzjende ynspeksje fan de dielen is ek oan te rieden om te kontrolearjen op harren prestaasje.Handig en tafersjoch hâlde harren wurk effektyf mei help fan spesjale tribunes, dy’t ta DAT jo kontrolearje spark op ferskillende druk. Поскольку Dizze Tribene является чистым oanwêzich, это может быть mooglik или отвинтить штепсельную вилку, dan ferbining, nei it puntsje fan ‘e hege-spanning wire en oanreitsje it elemint ferbûn oan de grûn. Дэн, де ûntstekking úteinset. Hjir это nedich te jaan de starter in pear kear om Kurbel de коленчатый вал. Как гефолч, в стерке искры рвом проскользнуть в холдер пирс клеур. Поскольку это swak, en syn kleur bleek, DAT wiist op in probleem mei it die en kinne nedich ferfanging fan de fonk Plugs.

«Газель» в регулярных Свечи

Sa, op ‘е «Газель» brûkt kearsen mei Lange пытался. Yn’e bou — это синтрум электроды, в керамическом изоляторе, де рок ан де кант электроды. Актуальные предметы, похожие на весла. Заглушка вентилятора на «Газель» 405 (двигатель Евро 2) не имеет аналогов с маркировкой A14VR. Dizze ynlânke ferzje. Jo kinne ek brûke модель A14DVR.

Funksjes kearsen foar de «Gazelle»

It wichtichste skaaimerk — de kleau tusken de twa elektroden.Это ров wêze 0,8 мм. In oare wichtige waarmte wurdearring. Sa, de fonk stekker («Газель» 406 из 405 ynklusyf) A14 aanbevolen foar gebrûk op слабофорсированных мотоарен, dêr’t в лице граад посадки. Kearsen út de VAZ mei «Gazelle» gewoan sil net dwaan. Se fergrutte де клео. Это 1 мм. Тепловой рейтинг — 17. Есть пропуски воспламенения и нестабильная работа.

Популярный аналог

Дуцкая свеча зажигания «Газель» (двигатель 405) «переваривание» goede. Ek Binne себе geskikt op де 406 ienheid. Среди наиболее популярных продуктов – продукты Bosch, которые были заменены моделями W8D WR8D, а также продукты Brisk LR17Y или LR17YC.Эк карсен для «Газели» производитель Kampioen — есть в модели en NR11Y NR11YC. Самый популярный товар — NGK. Он производит двигатели вентиляторов, которые поставляются с моделями BPR5E BPR5ES. Denso имеет две модели — W16EXP и W16EXP-U.

As jo ​​nedich hawwe в свечах зажигания («Газель» 4216), dat al de merken en modellen binne ek geskikt yn dizze motor. Это wichtichste ding is dat de model hie in lange.

Уплотнительные втулки для ЗМЗ-405 и 406

Он находится в ienfâldige operaasje dat net nedich gjin grutte helpmiddels of kompetinsjes.Это sil brûke в kears toets. Net bemuoie, en in schroevendraaier. Де Earste Stap оп-де-советы вентилятор лось Керс verbreken hege-voltage tryden. Это чистый oan te rieden om ferwiderje troch trekken op ‘e пытался, foaral mei in grutte ynspanning. Извлечено allinnich seehûnen. Весла, дан силле скуорре бронепровода. Mar harren kosten folle heger as de kearsen sels.

Op it puntsje fan ‘e stoel Rêst op in spesjale beugel. Om te ôfbrutsen is, te hook cap mei in schroevendraaier. Дэн, lûke de punt sels.

Foardat jo unscrew de fûnk plug moat ûndersykje har der omhinne romte. Der kin wêze ferskate soarten fan hússmoargens of smoargens — oerflak moat wurde yngreven skjinmakke. Dêrnei mooglik om te begjinnen kronkeljende eleminten.

Это bluwt allinne te винт де nije dielen yn plak fan ‘e ûntmantele. Как jo jo нет штрафа это rjocht свечи зажигания, de seleksje fan ‘e auto «gazel» skewiele de seleksje. Чтобы установить вентилятор, заглушите его и проверьте уплотнительное кольцо вентилятора.Ek sjogge foar it oantlit fen ‘e kontaktpersoan note. В чистом виде это fuorthelle mei de alde. De ferfangende proses последовательно nedich om út te fieren. Двигатель УМЗ-4216 работает с мощным вентилятором и двигателем УМЗ-4216, а не с двигателями ЗМЗ.

Sa we betocht hoe’t te produsearje it ferfangen fan dizze eleminten yn de kommersjele cars «Газель».

Стартер «ГАЗель»: устройство, неисправности, ремонт

В конструкции любого автомобиля предусмотрен такой элемент, как стартер.«ГАЗель» не исключение. Этот элемент представляет собой отдельный электродвигатель, обеспечивающий вращение коленчатого вала двигателя. Что такое стартер и как он работает — далее в этой статье.

Характеристика

Этот элемент может характеризоваться двигателем постоянного тока. Ведь элемент получает энергию от аккумулятора автомобиля и с помощью четырех щеток преобразует ее в крутящий момент. Последние элементы служат для увеличения мощности самого мотора.

Технические характеристики

Стартер «ГАЗелевский» редукционного типа работает от сети 12 вольт.

Номинальная мощность 1,5 кВт. На ведущей шестерне девять зубьев. Номинальный ток потребления 550 ампер. Крутящий момент стартера 20 Нм. Щетки медно-графитовые. Установлено в количестве 4 единиц.

Устройство

Как устроен пускатель? «ГАЗель» — достаточно простой автомобиль. Поэтому долго изучать конструкцию стартера не придется. Таким образом, основными компонентами данного элемента являются:

  • Электродвигатель.
  • Втягивающее реле.
  • Анкер.
  • Обгонная муфта. Также его называют бендикс.
  • Щетки и держатели.

Все это помещено в отдельный металлический корпус.

Обычно имеет цилиндрическую форму. К внутренней стенке пускателя крепятся 4 обмотки возбуждения и сердечник. Как крепится стартер? «ГАЗель» (402 мотор) оснащена этим элементом в «раструбе» коробки передач, рядом с маховиком двигателя, с которым непосредственно воздействует элемент. Элемент крепится на несколько болтов. А винт вкручивается в сердечник, а тот уже прижимает обмотку к стенке пускателя.

Анкер

Без этого элемента не обходится ни один современный стартер. «ГАЗель» не исключение. Анкер изготовлен из легированной стали и имеет форму оси. На механизм запрессованы пластины коллектора, а также сердечник. В конструкции последнего имеются пазы для укладки обмоток якоря. Их концы закреплены в круговом порядке. Обмотка установлена ​​на диэлектрической основе.

Внутренний диаметр корпуса и сердечника напрямую связаны друг с другом. Якорь крепится к задней и передней крышке стартера с помощью латунной втулки.Последний также служит подшипником.

Реле стартера «ГАЗель»

Его автомобилисты называют «втягивающими». Элемент предназначен для передачи напряжения от зажигания на электродвигатель такого элемента, как стартер. «ГАЗель» (двигатель 406) при определенном повороте ключа начинает работать.

Механизм толкает обгонную муфту. Это работа втягивающего реле. В задней части механизма расположены силовые контакты и подвижная «перемычка». Первые – это обычные болты, которые запрессовываются в эбонитовую крышку.С помощью гаек к нему присоединяются клеммы от аккумулятора.

Обгонная муфта

В простонародье называется бендикс. Механизм взаимодействует с сердечником реле посредством подвижного «коромысла». Бендикс сам по себе представляет собой роликовый движущийся механизм. Он закреплен на валу якоря. Основное назначение обгонной муфты — передача крутящего момента на маховик с помощью шестерен зацепления. Когда двигатель успешно запущен, венец маховика и ведущая шестерня отсоединяются.

Значит стартер не работает вхолостую. При передаче крутящего момента в одном направлении ролики на сепараторе выходят из канавок и фиксируют шестерню на внешней обойме. Как только направление меняется, они «прячутся» в сепараторе, элемент вращается вне зависимости от внешней обоймы.

Разборка

Если машина плохо заводится, необходима разборка стартера. «ГАЗель» в первую очередь ставится на «передачу». Далее снимаем клемму с аккумулятора. Где находится стартер? «ГАЗель» комплектуется этим элементом на картере сцепления с правой стороны двигателя.

И неважно какой у вас двигатель — 406-й или 405-й. Процесс демонтажа такой же. Итак, откручиваем болты головкой «на 10», а силовой провод ключом «на 13». Сам шнур, который идет к втягивающему реле, имеет свой разъем, поэтому его можно легко снять без ключей.

Разборка

Как разобрать стартер своими руками? «ГАЗель» продолжает стоять на месте, а элемент вынимаем. Первым делом снимаем заднюю крышку. Он крепится на две шпильки.Вам понадобится ключ «на 10». Если крышка выходит туго, можно использовать молоток. Слегка задуйте. Вынимаем щетки, обмотку, якорь и пластину. Проверяем состояние элементов. Так как у нас редукторный стартер, добавляем немного смазки в элемент шестерни.

Мы также обрабатываем масло для подшипников качения. Недопустимо наличие окислов и ржавчины внутри. Для его устранения используйте очиститель карбюратора. Состав тщательно смывает всю грязь с крышки и внутренностей стартера.Но будьте осторожны – продукт сильно ядовит. Работать следует в защитных перчатках. Очистив элемент от грязи, проверяем обмотку на наличие механических повреждений. При любой деформации деталь подлежит замене. И неважно, якорь это, обмотка, пластина или другой элемент. Очень важно осмотреть зубцы бандикса. Если они изношены, элемент меняется на новый.

Частые неисправности

Среди таковых необходимо отметить поломку реле стартера.Причиной этого является смещение контактного диска или обрыв обмотки. Также нарушается контакт цепи питания, из-за чего элемент просто отказывается работать. Причина может быть банальной – плохая затяжка проводов или окисление контактов. Еще одна распространенная проблема – стартер крутит, но мотор не запускается (слишком низкая скорость вращения).

При этом специалисты отмечают высокую вязкость масла, слабую затяжку наконечников и обрыв контактов в щеточном узле.Хотя часто проблема в изношенном аккумуляторе. Для успешного запуска требуется напряжение не менее 12,5 вольт (чем выше, тем лучше). Уже при 10 вольтах мотор не заводится. Как почистить контакты? Можно воспользоваться специальным очистителем или применить крупнозернистую наждачную бумагу. Также она хорошо справляется с ржавчиной и окислами. Главное не использовать ВД-40, потому что в нем есть масло. А как известно, он не проводит электрический ток.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
