Назначение и место датчика положения коленчатого вала в моторе

Датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик начала отсчета) — компонент электронной системы управления ДВС; датчик, отслеживающий рабочие характеристики коленвала (положения, частоты вращения), и обеспечивающий функционирование основных систем силового агрегата (зажигания, питания, газораспределения и иных).

Современные ДВС всех типов в массе своей оснащаются электронными системами управления, которые полностью берут на себя обеспечение функционирования агрегата на всех режимах. Важнейшее место в таких системах занимают датчики — специальные устройства, отслеживающие те или иные характеристики мотора, и передающие данные на электронный блок управления (ЭБУ). Некоторые датчики критически важны для работы силового агрегата, в их число входит и датчик положения коленвала.

ДПКВ измеряет один параметр — положение коленчатого вала в каждый момент времени. На основе полученных данных определяются частота вращения вала и его угловая скорость. Получая эту информацию, ЭБУ решает широкий круг задач:

  • Определение момента прохождения ВМТ (или НМТ) поршней первого и/или четвертого цилиндров;
  • Управление системой впрыска топлива — определение момента впрыска и продолжительности работы форсунок;
  • Управление системой зажигания — определение момента зажигания в каждом цилиндре;
  • Управление системой изменения фаз газораспределения;
  • Управление работой компонентов системы улавливания паров топлива;
  • Контроль и коррекция работы иных связанных с двигателем систем.

Таким образом, ДПКВ обеспечивает нормальное функционирование силового агрегата, полностью определяя работу его двух основных систем — зажигания (только в бензиновых моторах) и впрыска топлива (в инжекторах и дизелях). Также датчик оказался удобным для управления другими системами мотора, работа которых прямо или косвенно синхронизирована с положением и частотой вращения вала. Неисправный датчик может полностью нарушить работу двигателя, поэтому он подлежит замене.

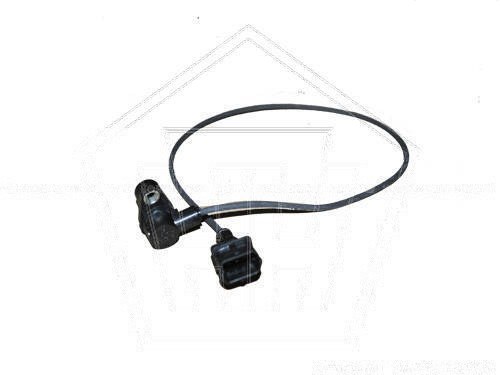

Датчик положения коленвала для ГАЗ Соболь
