Диагностика ВАЗ Самому?! – Это просто!

Категория: Инструкции   /   154 комментариев

В этой статье мы расскажем как просто проводить самостоятельную компьютерную диагностику, а также сопутствующий ремонт автомобилей ВАЗ (2105, 2107, 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина).

Если на вашем автомобиле загорелся ошибка двигателя чек (check engine) или же вас беспокоит расход топлива читайте статью, мы научим выявлять подобные неявные проблемы.

Если у вас не тянет двигатель, появились провалы, или автомобиль дергается, проблема также может быть в электронике автомобиля или датчиках. Также не стоит рубить с плеча и бежать в автосервис, возможно проблема решается очень просто, с минимальными материальными затратами. Читаем нашу статью.

Итак, начнем…

Никакой автомобиль, тем более автомобиль русского производства не застрахован от неисправностей. Самое неприятное в этой ситуации это то – если проблема носит не явный характер , такой как неисправная электроника или датчик. Первая мысль в такой ситуации – сразу бежать к автоэлектрику , пусть он решает эти сверх сложные, казалось бы, проблемы. Но! … Стоит ли переплачивать такие деньги за работу, с которой любой автолюбитель может справиться в домашних условиях, с помощью ноутбука или даже с помощью мобильного телефона!?

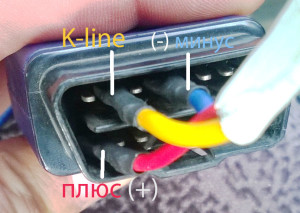

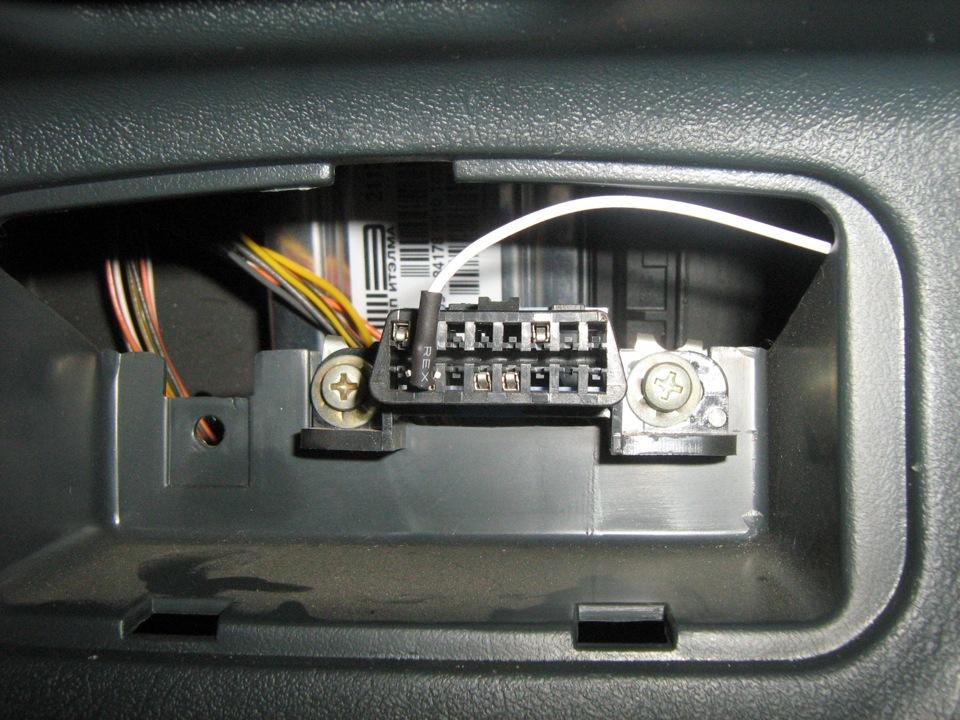

У каждого инжекторного автомобиля без исключения имеется разъем для диагностики , у автомобилей ВАЗ после 2004 года выпуска он выглядит вот так (см.

фото). Чаще всего разъем расположен под рулевой колонкой автомобиля.

Для того чтобы подключить автомобиль к ноутбуку нужен специальный адаптер (см. фото).

Данные адаптер стоит недорого , если сопоставлять со стоимостью компьютерной диагностики двигателя в автосервисе. Заказать данный адаптер можно на сайте www.diagnost7.ru.

Адаптер подходит ко всем русским автомобилям без исключения и даже некоторым авто иностранного производства.
В комплекте с адаптером , поставляется программы для диагностики автомобилей.

Каковы возможности программ? Что можно сделать с помощь данного адаптера?
Диагностика :
• Система управления двигателем
Bosch M1.5.4 (R83), Ителма VS5.1 (R83), Январь 5.1 (R83),
Bosch M1.5.4 (Euro 2), Ителма VS5.1 (Euro 2), Январь 5.1 (Euro 2), Январь 7.2 (Euro 2),
Bosch M7.9.7 (Euro 2), Bosch M7.9.7 (Euro 3/4), Ителма/Автел М73,
Bosch MP7.0 (Euro 2), Bosch MP7.0 (Euro 3), Bosch ME17.9.7 (Euro 3), Ителма М74,

Ителма М75, Ителма М74CAN, Ителма М74CAN MAP
• Автомобильная противоугонная система
АПС6, АПС6. 1
• Модуль электропакета
ЭП Приора, ЭП Калина НОРМА, ЭП Калина ЛЮКС, ЭП Гранта, комбинация приборов Гранта/Приора
• Электроусилитель руля
Mando (Корея), КЭМЗ, Автоэлектроника, Авиаагрегат, Север/ДААЗ
• Подушки безопасности
Autoliv ACU3 (Калина, Приора), Таката (Гранта)
• Антиблокировочная система
Bosch 5.3, Bosch 8.0, Bosch 8.1, Bosch 9.0, Bosch 9.0 CAN
Отопитель/климат (Приора, Калина, Гранта)
• Блок управления стеклоочистителем (Приора)
• АКПП Jatco AY-K3

Подключившись к блоку управления (к мозгам) вашей Лады. Вы можете оценить исправность важных датчиков автомобиля, лямда-зонд (датчик кислорода), ДМРВ (Датчик массового расхода воздуха) и т.д.

Видеообзор работы k-line VAG адаптера на примере ваз 2110 2005 г.в. сделанный для сайта www.diagnost7.ru (здесь вы можете подобрать адаптер для своего авто):

Ошибки контроллеров

Наиболее часто встречающиеся при диагностике ошибки контроллера указаны в таблице.

Номер ошибки в программеРасшифровка
Р 0030-0038, 0141Неисправность системы подогрева лямбда-зондов
Р 0102 и 0103Некорректный сигнал от датчика подачи воздуха
Р 0112 и 0113Ошибка в данных от датчика температуры воздуха на впуске
Р 0115-0118 и 0217Проблемы с определением температуры двигателя или перегрев
Р 2122 и 2123, 0222 и 0223, а также 2138Некорректный сигнал от педали газа и датчика положения дросселя
Р 0171-0172Неверные параметры смеси
Р 0201-0204Неисправность форсунок (для каждого цилиндра свой код)
Р 0261-0272Проблемы с управлением форсунками
Р 0130-0134Проблемы с функционированием лямбда-зонда до нейтрализатора
Р 0136-0140Проблемы с функционированием лямбда-зонда после нейтрализатора
Р 0300Многократные пропуски зажигания
Р 0301-0304Пропуски зажигания по цилиндрам
Р 0326-0328Отказ датчика детонации
Р 0351-0352, 2301 и 2304Контроль работы катушек зажигания
Р 0422Выход из строя нейтрализатора
Р 0691-0692 и 0693-0694Отказ первого и второго реле пуска вентилятора системы охлаждения
Р 0560-0563Проблемы с питанием электросети
Р 0627-0629Указывают на некорректную работу цепи управления бензонасосом
Р 1602Неисправность в контроллере управления параметрами работы двигателя

Сброс ошибок

После самостоятельной диагностики, выяснения причины проблемы и исправления поломки, ошибки можно сбросить.

Для этого следует зайти в меню просмотра ошибок, нажать клавишу сброса одометра и выждать несколько секунд. На экране загорится цифра 0 — ошибка сброшена. При этом данные о неполадках сохраняются в памяти блока и их нужно удалить. Если оставить, то на комбинации приборов будет гореть лампа «Check Engine». Кроме того, при самодиагностике могут быть прочитаны не все ошибки электрической системы, процедура удаления ошибок покажет — нужен ли более детальный анализ электроники автомобиля.

Для сброса ошибки необходимо выполнить следующее:

  1. Включить зажигание.
  2. Открыть капот и снять отрицательную клемму с аккумулятора. Выждать приблизительно минуту, подключить провод обратно и закрыть капот.
  3. Отключить зажигание.
  4. Включить заново зажигание и запустить двигатель. Значок «Check Engine» может загореться на короткое время и погаснуть.

Если символ продолжает гореть, значит в автомобиле имеется постоянная проблема с каким-то датчиком или проводкой. Выяснить ее можно только при помощи специального сканера. Необходимо провести дополнительную диагностику, чтобы определить проблемный узел. Затем произвести ремонт и скинуть имеющиеся ошибки при помощи компьютерной программы диагностики ЭБУ.

Сброс ошибок на машинах с электромеханической комбинацией приборов осуществляется отключением минусовой клеммы аккумулятора от бортовой сети на 10 секунд. Зажигание при этом должно быть выключено.

 Загрузка …

Фотогалерея

Видео «Самодиагностика ВАЗ 2115»

Процедура проведения самодиагностики приборов ВАЗ 2115 показана на видео от канала Сам себе механик.

Компьютерная диагностика ВАЗ (Лада) с выездом по Санкт-Петербургу

Компьютерная диагностика ВАЗ

Компьютерная диагностика
автомобиля
в Санкт-Петербурге Компьютерная диагностика автомобиля
в Санкт-Петербурге 24 часа
Подача от 15 минут
в любом районе! 24 часа. Подача от 15 минут в любом районе!

Среди автовладельцев уже давно укоренилось мнение, что все автомобили, произведенные в России можно починить при помощи молотка и лома. На деле же это уже давно не так, современные отечественные машины оснащены новыми электронными системами не меньше, чем иномарки. Именно, поэтому старые приемы «гаражного» ремонта относительно автомобилей ВАЗ уже не актуальны, ведь найти проблему быстро и точно можно только в ходе компьютерной диагностики.

Стоимость выездной компьютерной диагностики ВАЗ

  • Компьютерная диагностика любых моделей ВАЗ с выездом

  • Выезд на место

  • Расшифровка ошибок

  • Очистка ошибок

  • Диагностический лист в электронном формате

Заказать

Когда требуется компьютерная диагностика ВАЗ (Лады)

Автомобили ВАЗ пользуются популярностью не только в России, но также в странах СНГ, так как характеризуются надежностью, неприхотливостью, а также доступной стоимостью. Но даже такие «танки» могут дать сбой: может появиться черный дым из выхлопной трубы или стук где-то под капотом. Если такие проблемы возникли с вашим автомобилем, не нужно пытаться установить причину самостоятельно, усугубляя ситуацию неверными «диагнозами», лучше сразу обратиться к специалистам компьютерной диагностики. Не лишним будет, проводить подобную процедуру в целях профилактики не реже, чем два раза в год — перед зимним и летним сезонами.

Отправляясь в поездку, оставляя машину на долгое время без движения, собираясь приобрести автомобиль ВАЗ у частного лица, найдите возможность на прохождение компьютерной диагностики, так вы сможете избежать дорогостоящего ремонта и неприятных «сюрпризов».

Есть вопросы? Просто позвоните по телефону: +7 (812) 300-10-01

Что покажет компьютерная диагностика ВАЗ?

В ходе компьютерной диагностики автомобиля ВАЗ (например, такие модели, как 2110, 2114, Калина, Гранта, Приора, Веста) специалист проверит все самые важные системы, в том числе:

Вся информация будет считана при помощи специального оборудования, коды ошибок расшифрованы. Если вы пожелаете, то будет проведен ремонт, после чего все ошибки будут удалены из памяти бортового компьютера.

Выездная компьютерная диагностика автомобилей ВАЗ

Если ваш автомобиль подвел вас в самый ответственный момент, вам не обязательно искать помощи у добросердечных автовладельцев или заказывать эвакуатор. Чтобы найти определить неисправность, а также устранить ее последствия, вам просто следует вызвать специалистов выездной компьютерной диагностики. Мастер приедет по указанному вами адресу со всем необходимым оборудованием.

Решившись на покупку автомобиля ВАЗ у частного лица, не стоит полагаться на добрую совесть продавца. Узнать все скрытые «сюрпризы» транспортного средства вам помогут мастера-диагносты, которые по вашей просьбе приедут на место осмотра машины, проведут подробную компьютерную диагностику и дадут вам ценный совет относительно приобретения.

Какое оборудование мы используем?

Российский сканер Аскан-10

В арсенале специалистов нашей компании имеется большой перечень диагностического оборудования. При диагностике автомобилей ВАЗ нередко возникает сложность доступа к диагностическому блоку, для этого могут понадобиться различные виды разъемов и адаптеров, но это не проблема для наших мастеров. При диагностике отечественных автомобилей, в том числе ВАЗ, используют сканер Аскан-10. Он имеет в предустановленных комплектах диагностических протоколов все известные отечественные марки автомобилей.

Почему у нас?

Автовладелец, решившийся на компьютерную диагностику в нашей компании, получает целый ряд преимуществ:

  • Мгновенный выезд на вызов

  • Диагностика при помощи современного и эффективного оборудования

  • Работа опытных и высококвалифицированных мастеров

Автомобиль ВАЗ будет вашим надежным четырехколесным товарищем, если вы не станете игнорировать необходимость компьютерной диагностики всех основных систем управления. В нашей компании вы можете заказать услугу выездной диагностики или осуществить «осмотр» по месту. Клиент в праве выбрать пройти ему общую диагностику или только элементов.

Для заказа компьютерной диагностики ВАЗ позвоните по телефону: +7 (812) 300-10-01

Отзывы

  • Компьютерная диагностика ВАЗ

    Юрий М.

    Хорошие специалисты работают на диагностике. Мастер тщательно проверил машину полностью и уберёг меня от покупки перевертыша, хотя хозяин изо всех сил пытался скрыть этот факт.

  • Компьютерная диагностика ВАЗ

    Марина З

    Спросите, кто не любит акции? Тем более, когда дело касается безопасности. Случайно наткнулась на вашу акцию по сезонной диагностики и сразу же ею воспользовалась. Теперь спокойна, что все хорошо. Буду постоянно мониторить ваш сайт теперь!

  • Компьютерная диагностика ВАЗ

    Андрей В.

    Здорово, что есть специалисты, которые помогают не ошибиться с покупкой автомобиля. Один раз, мы с женой «обожглись» и теперь всегда делаем диагностику перед покупкой. Сотрудники помогают сделать безошибочный выбор, причём заранее на сайте можно сразу узнать стоимость диагностики.


Коды ошибок самодиагностики ваз 2110 16 клапанов. Диагностика неисправностей электронной системы автоматического управления двигателем ВАЗ

Для проведения полной диагностики необходимо знать коды ошибок ВАЗ 2114 и 2115. Это облегчит поиск проблемы. На самом деле, не зная расшифровки, нет смысла начинать диагностику. Получив результат в виде набора цифр, вы только почешите затылок, а проблема так и останется неизвестной.

Как правило, код ошибки одинаков для одного типа контроллера. На несколько аналогичных моделей может быть установлен один и тот же бортовой компьютер. Такие же контроллеры с моделями 14 и 15 есть и у ВАЗ 2113 и Самара-2.

Информация об установленном контроллере доступна в технической документации вашего автомобиля. Информацию об этом также можно найти в Интернете. В любом случае перед диагностикой найдите подробный список ошибок.

Наиболее распространенные показания

Коды ошибок ВАЗ 2114 и 2115 бывают двух видов.Некоторые встречаются часто. Другие встречаются несколько реже. Для начала перечислим самые распространенные показания:

  • R1602 — говорит о проблемах с контроллером двигателя. Встречается довольно часто. Лечится заменой проблемного узла;
  • (-P0343) — выход из строя датчика положения коленчатого вала или нарушение его стабильной работы;
  • P0217 — можно говорить о двух неисправностях. Первое это необходимость замены моторного масла, второе перегрев двигателя.
    Это наиболее распространенные проблемы. Но на самом деле кодов ошибок намного больше.

Другие комбинации

Описанные выше ошибки не единственные. А на практике можно встретить большое количество различных кодов:

  • Р0101-Р0103 эти коды относятся к датчику расхода топлива. Чаще всего требуется замена устройства;
  • Р0116-Р0118 — . Возможна проблема с проводкой, поэтому желательно сначала проверить цепь питания к датчику;
  • Р0112-Р0113 Этот код возникает при неисправности датчика температуры впускного воздуха.Часто возникает при коротком замыкании проводки;
  • Ряд ошибок (P2122, P2138, P0222, P2123, P0223) сообщают о проблемах с контролем положения акселератора;
  • Р0130-Р0134 — датчик уровня кислорода в смеси заменить. Перед этим проверьте состояние проводки, подающей питание на этот датчик;
  • Р0201-Р0204 — проблемы с форсунками. Возможна блокировка или короткое замыкание. Обязательно проверьте провода, подающие на них питание;
  • Р0136-Р0140 , такие коды говорят о неисправности датчиков, контролирующих образование смеси в системе впрыска;
  • Р0326-Р0328 — отказ устройства фиксации детонации. Изредка может появляться при выходе из строя блока управления двигателем;
  • Р0351-Р0352, Р2301, Р2304 все эти показания говорят о некорректной работе катушек зажигания, обычно при этих ошибках двигатель троит;
  • Р0691-Р0692 — выход из строя реле первого вентилятора, работающего в системе охлаждения;
  • P0485 — ошибочный сигнал напряжения от вентилятора охлаждения;
  • Р0693-Р0694 ,вышло из строя второе реле системы охлаждения.При такой поломке возможно закипание антифриза и перегрев двигателя. Чтобы избежать более сложной поломки, нужно устранить проблему;
  • Р0422 произошел отказ преобразователя, требуется замена блока;
  • Р0560-Р0563 — нарушено напряжение в бортовой сети, проверено состояние аккумуляторной батареи;
  • Р0627-Р0629 — ошибочный сигнал датчика топливного насоса. Если двигатель при этом заводится, то проблема в датчике.Неисправность самого топливного насоса делает невозможным запуск двигателя.
Это самые основные коды ошибок. Более подробную информацию можно найти в файле, который обычно прилагается к диагностической программе. Все выявленные повреждения должны быть устранены. После этого ошибки сбрасываются и выполняется повторная проверка.

Сброс ошибок . Для сброса показаний контроллера отключите его от источника питания. Для этого заглушите двигатель, выключив зажигание.После этого плюсовая клемма снимается с аккумулятора, через 10-15 секунд снова ставится на место. Все ошибки сброшены. Можно запустить двигатель и провести контрольную диагностику.

Другие методы диагностики

Если под рукой нет сканера или ноутбука, то можно провести мини-диагностику. Для этого нажмите и удерживайте кнопку одометра (на приборной панели). При этом включается зажигание. Затем кнопку отпускают.При этом стрелки приборов начинают прыгать. Затем один раз нажмите на одометр. Номер прошивки появится на дисплее. Нажмите и снова отпустите кнопку.

Итак, вы видите двузначный код ошибки. Правда, следует отметить, что не все неисправности можно диагностировать таким образом. Поэтому он не заменит полноценной диагностики.

Заключение . Проблемы с управлением двигателем не редкость. Поэтому навык самостоятельной диагностики проблем не будет лишним.Для этого вам необходимо знать коды ошибок ВАЗ 2114 и 2115. Также вам понадобится сканер или ноутбук с установленной программой. С использованием этого оборудования сложностей обычно не возникает.

Практически каждый владелец 16-клапанного ВАЗ-2112 сталкивался с тем, что. Они указывают на неисправности в работе системы двигателя и других важных узлов. Первым признаком того, что возникла неисправность, является появление на приборной панели индикатора «check engine » .Но, не все автомобилисты знают, что это значит. Поэтому необходимо подключиться к ЭБУ и установить, какая ошибка и неисправность в системе.

Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

Коды ошибок

0117 Сигнал датчика низкой температуры охлаждающей жидкости
0118 Сигнал датчика высокой температуры охлаждающей жидкости
0122 Сигнал датчика низкого положения дроссельной заслонки
0123 Высокий уровень сигнала датчика положения дроссельной заслонки
0130 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала 1
0133 Медленная реакция кислорода датчик 1
0134 Нет сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Замыкание на массу датчика кислорода 2
0137 Низкий уровень сигнала датчика кислорода 2
0138 Высокий уровень сигнала датчика кислорода 2
0140 Обрыв датчика кислорода 2
0141 Неисправность датчика кислорода нагреватель датчика 2
0171 Слишком бедная смесь
0172 Слишком богатая смесь
0201 Обрыв цепи управления форсункой 1
0202 Обрыв цепи управления форсункой 2
0203 Обрыв цепи управления форсункой 3
0204 Обрыв цепи управления форсункой 4
0261 Короткое замыкание на массу 0 цепи управления форсунки 8 1 0264 Замыкание на массу цепи форсунки 2
0267 Замыкание на массу цепи форсунки 3 90 028 0270 Короткое замыкание на массу цепи форсунки 4
0262 Короткое замыкание на +12В цепи форсунки 1
0265 Короткое замыкание на +12В цепи форсунки 2
0268 Короткое замыкание на +12В цепи форсунки 3
0271 Короткое замыкание на +12В цепи форсунки 4
0300 Много пропусков зажигания 30028 0 Пропуски зажигания в 1 цилиндре
0302 Пропуски зажигания в цилиндре 2
0303 Пропуски зажигания в цилиндре 3
0304 Пропуски зажигания в цилиндре 4
0325 Обрыв цепи датчика детонации
0327 Низкий уровень сигнала датчика детонации
0328 Высокий уровень сигнала датчика детонации Ошибка сигнала датчика положения
0340 Ошибка датчика фазы
0342 Низкая фаза сигнала датчика
0343 Высокая фаза сигнала датчика
0422 Низкая эффективность нейтрализатора
0443 Неисправность цепи клапана продувки адсорбера
0444 Короткое замыкание или обрыв клапана продувки адсорбера
0445 Короткое замыкание на массу клапана продувки адсорбера
0480 Неисправность цепи вентилятора охлаждения 1
0500 Неверный сигнал датчика скорости
0501 Неверный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка регулятора холостого хода
0506 Низкий холостой ход
0507 Высокие обороты холостого хода
0560 Неверное напряжение бортовой сети
0562 Низкое напряжение бортовой сети
0563 Высокое напряжение на- бортовая сеть
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Неисправность канала детонации
1102 Низкоомный нагреватель кислородного датчика
1115 Неисправность цепи подогрева датчика кислорода в режиме частичной нагрузки
1128 Бедная смесь в режиме частичной нагрузки
1135 Цепь нагревателя кислородного датчика 1 обрыв, короткое замыкание
1136 Богатая смесь в режиме малой нагрузки
1137 Бедная смесь в режиме малой нагрузки
1140 Измеренная нагрузка отличается от расчетной
1171 Низкий уровень CO потенциометр
1172 Потенциометр High CO
1386 Ошибка теста канала детонации
1410 Adsor ber Цепь управления клапаном продувки адсорбера: короткое замыкание на +12В
1425 Цепь управления клапаном продувки адсорбера: короткое замыкание на массу
1426 Обрыв цепи управления клапаном продувки адсорбера
1500 Обрыв цепи управления
1501 короткое замыкание на массу цепь управления реле топливного насоса
1502 Короткое замыкание на +12В топлива Цепь управления реле насоса
1509 Перегрузка цепи управления регулятора холостого хода
1513 Цепь регулятора холостого хода: короткое замыкание на массу
1514 Цепь регулятора холостого хода: короткое замыкание на +12В, обрыв
1541 Цепь управления реле топливного насоса разомкнута
1570 Неверный сигнал APS
1600 Нет связь с АПС
1602 Потеря напряжения бортовой сети на ЭБУ
1603 Ошибка EEPROM
1606 Неправильный сигнал датчика неровной дороги
1616 Низкий уровень сигнала датчика неровной дороги
1612 Ошибка сброса ЭБУ
1617 Высокий уровень сигнала датчика неровной дороги
1620 ППЗУ ошибка
1621 Ошибка RAM
1622 Ошибка EEPROM
1640 Ошибка тестирования EEPROM
1689 Invalid er Код ошибки
0337 Датчик положения коленчатого вала, короткое замыкание на массу
0338 Датчик положения коленчатого вала, обрыв цепи
0441 Неправильный расход воздуха через клапан
0481 Неисправность цепи вентилятора системы охлаждения 2
0615 обрыв
0616 Цепь реле стартера, короткое замыкание на массу
0617 Цепь реле стартера: короткое замыкание на +12В
1141 Неисправность нагревателя 1 датчика кислорода после нейтрализатора
230 Неисправность цепи реле топливного насоса
263 Неисправность драйвера форсунки 1
266 Неисправность драйвера форсунки 2
269 Неисправность драйвера форсунки 3
272 Неисправность драйвера 4 форсунки Ошибка драйвера
650 Неисправность цепи лампы Check Engine

Схема ВАЗ-2112

Как читать ошибки?

Для того, чтобы прочитать ошибки, необходимо подключить портативный или планшетный компьютер к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты понадобятся для подключения автомобиля к компьютеру и определения кодов ошибок:

Для подключения необходимо найти разъем для кабеля. Он расположен под рулевой колонкой. Теперь нужно подключить непосредственно сам кабель, а затем разъем USB. Оптимальными для использования считаются следующие программы: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей Приора, Калина, Гранта; USB-драйвер Autocom cdp pro cars USB; СканМастер 2.1 на русском для ELM327.

Диагностика автомобиля с помощью ноутбука

Устранение неполадок и сброс

Исправить ошибки ЭБУ достаточно просто. В программе для чтения нужно найти нужную неисправность и расшифровать ее. Затем рекомендуется устранить проблему, вызвавшую ошибку. Последний шаг — сброс. Его можно найти в инструментах программы или действиях.

Многие автолюбители допускают ошибку при работе с программным обеспечением, потому что «обнуляют» не сами ошибки, а весь софт, таким образом оставляя только оболочку софта автомобиля. После таких действий, как правило, машина может не завестись и требуется программная настройка оборудования или замена всего. софт в общем. Поэтому рекомендуется в таком случае обратиться в автосервис, где все сделают как надо.

выводы

Ошибки управления электронным блоком на 16-клапанном двигателе ВАЗ-2112 возникают достаточно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Итак, исправление ошибок своими руками не всегда заканчивается благополучно, поэтому при выполнении операции следует быть достаточно внимательным.Если вы не уверены, что все пройдет гладко, рекомендуется обратиться в автосервис во избежание поломок.

Современные автомобили в изобилии наполнены всевозможной электроникой. Ведь проведение компьютерной диагностики стало обычным явлением в ремонте автомобилей.

Автомобили ВАЗ 2110 не исключение. инжекторные моторы, проверить которые с помощью компьютеров, специальных адаптеров и программного обеспечения можно даже своими руками.

Зачем нужна диагностика

Давайте сначала разберемся, для чего дефектовка и требуется ли она конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если машина начинает вести себя неадекватно, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, то тут два варианта:

  1. Изучать все системы вручную путем разборки и тестирования, потратить много времени и нервов. Вероятность найти причину поломки далеко не 100%.
  2. Диагностика компьютера своими руками, подключив к компьютеру специальный переходник, кабель.Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы без труда найдете причину, по которой автомобиль стал вести себя ненормально.

Стоит ли ехать на СТО?

Качество диагностики на СТО зачастую мало чем отличается от самопроверки. Наличие адаптера и кабеля для подключения устройства позволяет решать проблемы собственного автомобиля без постороннего вмешательства.

Обратившись на СТО, вам могут продиагностировать такое же оборудование, только при этом запросят с вас приличную сумму денег. Если вы сами не будете контролировать ход проверки, мастера могут заявить, что нашли другие ошибки, которых на самом деле не существует.

Итогом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Единственный вариант, когда стоит обратиться в автосервис, это отсутствие диагностического оборудования и наличие хороших знакомых среди автомехаников.

Что нужно для работы

Если вы решили самостоятельно устранять неполадки на ВАЗ 2110, то для этой работы вам потребуются несколько основных вещей.

Устройство

Особенности

Это своеобразная микросхема, заключенная в корпус. Он позволяет связать «мозги» вашего автомобиля с компьютером и выводить актуальную информацию на экран ноутбука или планшета.

Используется для подключения адаптера к автомобилю и компьютеру. Обычно поставляется с адаптером

Компьютер

При выборе компьютера опирайтесь на то, что у вас есть — стационарный ПК, планшет, ноутбук. Портативный компьютер лучше, так как автомобиль сложно подключить к стационарному ПК. Кабели длиннее 5 м для диагностики не подходят, так что учтите это при подключении к ПК

Необходимое программное обеспечение можно найти в Интернете, либо взять программное обеспечение, поставляемое с адаптером.Проблем с поиском софта сегодня нет.

При выборе адаптера и кабеля учитывайте особенности своего автомобиля. Не все адаптеры универсальны. Для ВАЗ 2110 примером отличного переходника является ELM327. Мы поговорим об этом позже.

Как это работает?

Теперь разберемся, как это все вместе работает и как можно продиагностировать автомобиль своими руками.

  1. Программа диагностики посылает сигналы через адаптер на контроллер автомобиля через COM-порт.
  2. Контроллер возвращает информацию.
  3. Программа обрабатывает полученные данные, отображая соответствующий результат на экране вашего компьютера.
  4. Обмен данными осуществляется по соответствующему протоколу. В зависимости от производителя автомобиля протокол может быть разным, иметь свои особенности.
  5. Для упрощения диагностики многие производители используют универсальный протокол ODB II. Его возможности ограничены и адаптированы не ко всем автомобилям.Он идеален для модели ВАЗ 2110, так как десятка не отличается повышенным количеством электроники, в отличие от более современных автомобилей.
  6. В случае с ВАЗ 2110 программа на экран компьютера выведет результат в виде кодов ошибок. Достаточно открыть материал, где мы описывали коды ошибок ВАЗ 2110, чтобы понять, какая поломка настигла вашу машину. Далее принимаются соответствующие меры по их устранению.

Существенным преимуществом диагностики является то, что после нее вы точно знаете, с какой неисправностью имеете дело.Вам не нужно перебирать половину автомобиля, чтобы найти источник проблемы.

Виды диагностики

Компьютерную диагностику автомобиля можно разделить на три основных вида, один из которых не имеет прямого отношения к ВАЗ 2110.

  1. Проверка подвески. Его необходимо проводить, если резина начала изнашиваться неравномерно или во время движения слышны посторонние звуки. Диагностика определит причины заноса задней и передней оси, которые можно заметить при входе в повороты на скорости.
  2. Проверка двигателя. Основную часть диагностических мероприятий составляют силовые агрегаты. Компьютер и адаптер помогут вам, если вы испытываете нестабильность на холостом ходу, машина с трудом заводится, увеличивается расход топлива, падает мощность и т. д.
  3. Проверка АКПП. Так как ВАЗ 2110 не комплектуется редукторами АКПП, диагностировать его нет смысла.

Соединители

Вы решили провести диагностику. Но что и куда подключать?

На ВАЗ 2110 разъем компьютерной диагностики (КД) находится под рулевой колонкой справа от водителя.Разъем называется OBD. Эта информация значительно упрощает поиск подходящего адаптера.

Для проверки необходимо выполнить следующую последовательность операций:

  • Переходник вставляется в разъем около рулевой колонки OBD;
  • Компьютер уже должен быть включен;
  • При подключении блока к адаптеру необходимо включить зажигание. Без питания программа не сможет работать и читать данные;
  • Далее подключаем программу, с помощью которой проводится тестирование;
  • Если все элементы исправны, электроника автомобиля будет отображаться на мониторе компьютера;
  • Начать проверку.

Распиновка

Так как для проверки нам нужна диагностическая колодка, то есть OBD, то не лишним будет узнать об особенностях его распиновки. Так что вы без труда разберетесь, как подключить:

  • Контакт А – отвечает за подключение массы;
  • Pin B — требуется для подключения L-линии. Обратите внимание, что не все автомобили имеют этот контакт;
  • Контакт М — используется для подключения K-Line;
  • Контакт Н — питание +12В;
  • Контакт G — управляет работой топливного насоса.

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 проводят полноценную диагностику самостоятельно.

ELM327 — одна из последних разработок OBD. Этот сканер используется для проверки автомобилей с помощью компьютера. Ключевым преимуществом является то, что прибор поддерживает все известные протоколы OBD и взаимодействует со многими диагностическими программами. Для подключения устройства к компьютеру используется USB-кабель.

Программное обеспечение для ELM327 в основном бесплатное, хотя некоторые программы доступны только за плату.

Адаптер может работать на компьютерах с разными операционными системами. А именно:

  • окна;
  • macOS;
  • Линукс;
  • ПальмОС;

Полностью раскрыть возможности сканера можно только через правильно подобранное программное обеспечение. Для самодиагностики доступно бесплатное программное обеспечение для сканирования коробки передач и двигателя. Коммерческие версии программ позволяют дополнительно проверять и другие узлы автомобиля.

Основные характеристики

Знакомимся с возможностями микросхемы ELM327:

  • Считывает коды ошибок, неисправностей автомобиля;
  • Отображает коды и их описание;
  • Экспорт данных для печати, если это необходимо;
  • Удаляет коды ошибок;
  • Отображает данные в метрической системе измерения и системе, принятой в США;
  • Записывает, сохраняет данные, строит графики;
  • Имеет счетчик разгона от 0 до 100 км/ч, что позволяет проводить диагностику на ходу.

Проверку многих параметров автомобиля необходимо проводить на ходу. Для этого подходят не все адаптеры, поэтому важно правильно подобрать оборудование под свои требования.

Оборудование

Приобретая этот адаптер, вы получаете:

  • Высокоточный адаптер на базе процессора ELM327;
  • кабель OBDII
  • ;
  • Кабель для подключения к компьютеру;
  • Компакт-диск с бесплатным программным обеспечением.

Для работы адаптера и получения информации совсем не обязательно иметь мощный компьютер.Параметры простейших ноутбуков вполне достаточно для диагностики ВАЗ 2110.

Самостоятельный КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от лишних финансовых затрат, которые обязательно появятся при обращении на СТО.

Ремонт электрооборудования

Расскажем и покажем режим самодиагностики панели приборов ВАЗ 2110 2112 2111, расшифруем коды ошибок панели VDO. Для того, чтобы запустить режим самодиагностики панели приборов, нужно повернуть ключ в зажигании и одновременно удерживать кнопку сброса пробега. Когда режим включен, то все стрелки должны дойти «до конца» и вернуться обратно, чтобы можно было проверить работоспособность всех датчиков, приборов, лампочек, самих стрелок. Затем еще раз делаем однократное нажатие на кнопку сброса пробега, в информационном окне будет написана версия прошивки, в нашем случае это 1.1, снова нажимаем нашу кнопку и видим коды ошибок.Для сброса ошибок нажмите кнопку и удерживайте некоторое время:

Цифра «0», появившаяся на экране, означает, что все ошибки были сброшены. Повторяем всю процедуру еще раз с самого начала, чтобы убедиться, что у нас нет ошибок.

Расшифровка кодов ошибок VDO:

0 означает, что ошибок нет вообще.
1 Неисправный микропроцессор.
4 означает, что напряжение бортовой сети повышено выше 16 Вольт
8 ошибка, наоборот, показывая низкое напряжение, менее 8 Вольт.
Могут появляться такие ошибки: 6, 10, 12, 14 — означают несколько неисправностей одновременно, т.е. суммируются, 6 (это 2+4) и т.д.

Честно говоря, толку от этих показаний мало, самый простой диагностический прибор покажет гораздо больше и во всех подробностях. Дополнительный бортовой компьютер также отображает все основные ошибки, берем показания со всех систем.

Видео режима самодиагностики панели приборов ВАЗ 2110 2112 2111:

В автомобиле ВАЗ 2110 ошибки форсунок, выдаваемые через бортовой компьютер, можно расшифровать с помощью специальных таблиц.Как правило, ЭБУ выдает ошибки в виде кодов, состоящих из буквы Р и четырех цифр.
Проблемы можно решить разными способами, но для начала нужно выяснить, какие проблемы наблюдаются в машине. Распознать ошибку форсунки на ВАЗ 2110 можно самостоятельно, если знать расшифровку.

Возможные ошибки

Ошибки могут относиться к различным частям автомобиля:

  • Датчики. Чаще всего страдают датчики температуры.
  • Форсунки
  • (см.). В основном проблемы наблюдаются из-за обрыва цепи, в результате чего форсунки не могут вовремя загореться.
  • Двигатель. Обычно проблемы с двигателем появляются после длительной езды на автомобиле. Самая распространенная ошибка — перегрев.
  • Клапаны.
  • Вентиляторы. Если они не будут работать в полную силу, то машина перегреется. Поэтому ошибки неправильной работы вентилятора приводят к ошибкам перегрева двигателя.
  • Реле.
  • контроллер
  • .

Рассмотрим самые распространенные коды ошибок форсунок ВАЗ 2110, которые выдает система:

  • P0101. В этом случае возникает проблема с . Когда на экране бортового компьютера появится такой код, следует проверить, действительно ли датчик поврежден.

Примечание: во время теста нельзя потреблять воздуха больше допустимой нормы.

  • P0113. Это означает, что датчик температуры всасываемого воздуха неисправен. Важно проверить, не превышает ли температура нормы.
  • P0116. Если на экране ЭБУ отображается данный код, то есть проблемы с датчиком контроля температуры антифриза. В первую очередь нужно проверить, действительно ли плохо работает датчик, а уже после этого гнать машину в автосервис.

Примечание: если температура ниже необходимого значения, то этот дефект необходимо срочно устранить, иначе он может привести к плачевным последствиям.

  • P2135.В этом случае ошибка указывает на неправильное положение дроссельной заслонки. Возможно, что сигнал между датчиками ослаб, поэтому они не могут правильно указать его местонахождение.
    Если после диагностики обнаружено, что напряжение одного датчика выше на пороговое значение по сравнению с другим, то ремонта не избежать.
  • P2122. Один из датчиков педали акселератора показывает слишком низкие значения. При этом в нем наблюдается слишком низкое напряжение.
    Нужно проверить напряжение в датчике вольтметром. При необходимости замените неисправный датчик.
  • P0201. В этом случае возможен обрыв в цепи управления форсункой. Необходимо провести диагностику драйверов, так как из-за них может генерироваться ошибка.
  • P0130. Вы должны проверить, завершена ли сигнальная цепь.

Примечание: необходимо принять меры, если напряжение в цепи ниже или выше нормы.

  • P0133. Если по какой-то причине сигнал длится дольше, чем нужно, он выдаст именно эту ошибку.Причина данной неисправности – слишком медленная реакция сигналки.
  • P0030. Нужно проверить, нет ли обрыва в цепи нагревателя. При необходимости выполните диагностику драйвера.
  • P0171. Возможно, отопительная смесь стала слишком бедной.
    Поэтому драйвер должен проверить, не является ли его содержимое слишком плохим. Если теплоотдача выше нормы, то это необходимо исправить, а дефекты устранить.
  • P0172. Необходимо проверить бедность состава смеси.
  • P0217. Двигатель перегрелся. Необходимо следить за повышением температуры в нем.

Примечание: если температура здесь выше порогового значения, то срочно нужен ремонт, иначе двигатель вскоре может закипеть прямо в дороге.

  • P0300. В процессе воспламенения могут выделяться ядовитые газы. На самом деле они выделяются всегда, но успешно удаляются через выхлопную трубу.
    Более того, если по каким-то причинам в системе наблюдаются бреши, то ядовитые вещества могут попасть прямо в салон автомобиля.
  • P0326. может не всегда работать. Вы должны проверить, не слишком ли низкий уровень его сигнала. При необходимости отрегулируйте и нормализуйте этот уровень.
  • P0335. Датчик положения коленчатого вала неисправен. Нужно проверить есть ли сигнал с датчика. Если сигнал низкий, то следует изменить расход воздуха, если он выше максимального значения.
  • P0340. Датчик положения распределительного вала вышел из строя. Надо проверить есть ли сигнал.

Примечание. Большинство проблем возникает, когда сигнал датчика не меняется при работающем двигателе.

  • Z0351. Цепь может быть разорвана. В первичной цепи ток не достигает оптимального уровня.

Если горит лампочка неисправности форсунки

Форсунка ВАЗ 2110 16 — клапан

В некоторых случаях лампочка неисправности форсунки горит до тех пор, пока двигатель не прогреется до 90 градусов.
Эта проблема обычно возникает в холодное время года. И хотя такая проблема не слишком серьезна, решать ее все равно придется.
Есть несколько способов разрешить эту ситуацию:

  • Заменить датчик форсунки. Как правило, если свет горит долго, то этот датчик скоро выйдет из строя из-за перенапряжения в сети.
    И в любом случае придется менять. Так почему бы не сделать это раньше? Причем этот процесс займет максимум 30-40 минут.
  • Сделать прошивку. Самостоятельно это сделать, конечно, не получится, но в автосервисе специалисты сделают все без проблем в кратчайшие сроки.

  • Снимите клеммы аккумулятора. Возможно, лампочка загорелась, но не погасла. А когда напряжения в сети больше не будет, лампочка точно перестанет светиться.

Примечание: но после обратного подключения клемм лампочка может снова загореться. В этом случае остается только одно – только отвезти машину в автосервис.

Определить, что выдает ЭБУ за ошибку, можно и в домашних условиях. Но выявить ошибку — это еще полбеды.
Его еще нужно удалить. И не всегда есть возможность сделать это самостоятельно.
Ориентировочная цена работы в автосалоне может быть разной. Конечно, если у вас нет нужной суммы, можно попробовать сделать ремонт самостоятельно.
Перед этим следует ознакомиться с фото и видео на эту тему (в интернете пруд пруди). Инструкция тоже не будет лишней.


Бортовой компьютер на ВАЗ-2110.

Подключение бортового компьютера ВАЗ-2110: инструкция

С помощью бортовых компьютеров на ВАЗ-2110 можно получить полное представление о двигателе.С его помощью данные с датчиков считываются и отображаются. Управление автомобилем облегчено, водитель в любой момент может узнать о расходе топлива, напряжении в бортовой сети, оборотах двигателя, наличии ошибок. Но у любого, даже самого дорогого и продвинутого бортового компьютера есть плюсы и минусы.

Преимущества инжекторных двигателей

Конструкции двигателей одинаковые, существенно различаются только следующие системы:

  1. Впрыск топливной смеси.
  2. Зажигание.
  3. Управление двигателем.

Основные преимущества инжекторных двигателей:

  1. При появлении неисправностей диагностические приборы укажут точный диагноз за считанные минуты. В редких случаях возникает необходимость отдать автомобиль в сервис на техническое обслуживание.
  2. Идеальная работа на холостом ходу при условии стабильной работы всех датчиков. Запуск двигателя зимой намного легче.
  3. Расход топлива (в зависимости от прошивки, правда) значительно меньше, чем у карбюраторных двигателей.
  4. Инъекционные системы практически не требуют вмешательства. Датчики и приводы редко выходят из строя.

Стоимость запчастей намного выше, чем для карбюраторных двигателей. Но и ломаются они реже. Если инжектор новый или только что обслуживался, то при правильной эксплуатации он прослужит несколько лет без поломок. При выходе из строя датчиков их заменяют в течение нескольких минут. А некоторые устройства подлежат ремонту.

Недостатки систем впрыска

Среди отрицательных качеств можно выделить следующие:

  1. Бортовой компьютер «Штат» ВАЗ-2110 выдает полную информацию, но неудобно ее воспринимать.Дисплей расположен сбоку, под магнитолой. Поэтому для того, чтобы рассмотреть какие-либо данные, необходимо будет остановиться.
  2. Очень дорогой катализатор, находится буквально в 10 см от проезжей части, легко повреждается. Ремонт не всегда возможен, а стоимость очень высока. В случае поломки увеличится не только расход топлива, но и уровень СО в выхлопе.
  3. Изначально на двигатели «десятки» устанавливались только карбюраторы. Позже двигатели заточили под установку систем впрыска.Поэтому демонтировать некоторые датчики и устройства проблематично из-за их неудобного расположения.

Эксплуатация инжекторных автомобилей

Необходимо соблюдать требования, облегчающие эксплуатацию автомобиля. Чтобы бортовой компьютер «Штатник» ВАЗ-2110 как можно реже выдавал ошибки, а для повышения комфорта всегда следует придерживаться следующих рекомендаций:

  1. Выполнить шумоизоляцию — это избавит от лишнего шума.Например, топливный насос работает довольно громко. И это может принести неудобство.
  2. Обязательна обработка всех элементов кузова антикоррозийными составами.
  3. Заправку автомобиля следует проводить только рекомендованными марками топлива. Если заливать низкооктановый бензин, то работа двигателя будет нарушена.
  4. Своевременное техническое обслуживание решит любые проблемы, связанные с работой двигателя.

Преимущества использования бортовых компьютеров

На автомобилях ВАЗ-2110 бортовой компьютер (инструкция прилагается к прибору) имеет несколько функций:

  1. Визуальное оповещение о текущем и среднем расходе топлива.
  2. Точный тахометр и вольтметр.
  3. Есть функция, позволяющая напомнить о плановой замене масла.

Бортовые компьютеры могут оповещать водителя о таких проблемах:

  1. Загорается лампа, что сигнализирует о неисправности мотора. Если мотор работает нормально и симптомов нет, то, скорее всего, неисправна цепь питания самой лампы.
  2. Чрезмерный расход бензина. В некоторых случаях значение превышает 12 л/100 км.Поможет полная диагностика системы впрыска и перепрошивка контроллера электронного блока управления.

Электрические соединения

На этапе подготовки необходимо выполнить следующие действия:

  1. Отсоединить минусовую клемму от аккумулятора.
  2. Подключение бортового компьютера ВАЗ-2110 производится к блоку сигнализации. Найдите его и расположите как можно удобнее.
  3. Вам нужно будет сначала найти оранжевый провод (в седьмом контакте).
  4. Подсоедините его к проводу красно-белого цвета, который находится в жгуте, соединяющем ЭБУ.
  5. К красно-черному проводу, установленному в десятый контакт, подключить красный из жгута, идущий от маршрутного компьютера.
  6. А красный на ботинке связан с красно-черным, идущим от связки ВС.
  7. На пятом контакте найдите черный провод. И подключаешь к нему же от БК.
  8. На восьмой контакт установлен белый провод, который соединяется с таким же проводом, который идет на БК.

Окончательная установка

Убедитесь, что все электрические соединения выполнены надежно. Провода желательно развести, потом изолировать. Жгут протягивается через внутреннее пространство консоли к месту крепления БК. После этого можно подключаться к проводке от датчика уровня топлива в баке.

После демонтажа приборной панели вы получите доступ к электрическому подключению. С серой колодки нужно снять розовый провод, он в жгуте.Подключите его к бортовому компьютеру. Для проверки прибора подключите отрицательную клемму и включите зажигание.

Типы бортовых компьютеров

Типов бортовых компьютеров ВАЗ-2110 довольно много. Цена на все устройства разная — от 1200 рублей до 20 000. Все зависит от типа и производителя. Например, устройства, которые устанавливаются в штатные места, имеют низкую стоимость, ими не очень удобно пользоваться. Но есть бортовые компьютеры, которые ставятся вместо штатной приборной панели.Большой выбор приборов, разнообразие цветовых решений, компоновки дисплеев и т.д.

К таким приборам относятся бортовые компьютеры ВАЗ-2110 «Гамма», «Мультитроникс». Но и цена у них большая — свыше 10 000 руб. Установка такого устройства в сервисном центре обойдется еще в половину стоимости. Но всю работу можно выполнить самостоятельно, если уметь читать схемы и разбираться в них. Но главное, что для удобства использования необходимо калибровать датчики.

Как откалибровать ИУ на эталонном БК

Важным параметром является уровень топлива в баке. Для корректной работы датчика его необходимо откалибровать. Для этого:

  1. Полностью опорожнить топливный бак.
  2. Перейти в режим выбора топлива. Для этого нажмите и удерживайте первую верхнюю кнопку в правом ряду. На дисплее отобразится «0».
  3. Для перехода в режим тарирования необходимо нажать и удерживать кнопку, на которой отображается автомобиль.Бортовой компьютер на ВАЗ-2110 издаст короткий сигнал.
  4. Залить 3 литра бензина в топливный бак.
  5. Через несколько секунд снова нажмите и удерживайте кнопку. На дисплее бортового компьютера должно быть указано, что в баке 3 литра топлива.
  6. Заполняйте резервуар постепенно и после каждого добавления нажимайте кнопку.
  7. После максимальной заправки бортовой компьютер выключается — это окончание тарирования.

Для установки бортового компьютера ВАЗ-2110 он оповещал о превышении максимально допустимой скорости, также необходимо провести «обучение».Для этого переключитесь в режим средней скорости ввода и удерживайте кнопку (вверху справа) несколько секунд. Для ввода целого числа, соответствующего скорости, используйте кнопки «+» «-» на передней панели устройства.

Что позволяет контролировать БК

Если судить по инструкции, бортовой компьютер ВАЗ-2110 имеет следующие возможности:

  1. Контролирует пробег.
  2. Отображает время и позволяет установить будильник.
  3. Показывает температуру воздуха за бортом.
  4. Отображает средний расход топлива.
  5. При необходимости показывает текущий расход.

Это лишь основные возможности, которые обеспечивает бортовой компьютер на ВАЗ-2110. А можно значительно увеличить количество функций устройства, установив более новую прошивку.

р>>

Дизельные топливные форсунки: диагностика и ремонт

Большое количество автомобилистов сталкивается с поломками и некачественным функционированием деталей системы питания дизельных электростанций. Это приводит к потере мощности, тяговых характеристик, работе с перебоями. Причиной всего этого могут быть неисправные дизельные топливные форсунки или их составные части.

Процесс прохождения впрыска

Питание двигателя происходит от бака, откуда топливо забирается насосом высокого давления. После этого по системе трубопроводов он движется отдельно в каждую форсунку и камеры сгорания цилиндров.

При достижении необходимого давления плунжерная игла преодолевает усилие пружины и поднимается, в результате чего происходит инъекция.Важно, чтобы частота работы сохранялась – плунжер должен вовремя открываться и закрываться. В случае незакрытия устойчивость мотора будет невозможна из-за отсутствия распыления.

Воспламенение происходит из-за температуры сжатия — топливо должно поступать в цилиндр в виде очень мелких гигроскопичных частиц. Игольчатая часть не снабжена уплотнением, поэтому через некоторые зазоры смесь может поступать в камеру пружинного механизма с толкателем.

Для отвода топлива предусмотрен обратный канал, чтобы не блокировать плунжер. На той части, которая используется для контроля давления впрыска, есть гайки. Корпус с элементами механизма закрыт прижимной шайбой.

Составные элементы

Форсунки топливные для дизелей состоят из корпуса, системы каналов для трансмиссии солярки, плунжерной пары (иглы, толкателя, пружины), камеры подачи и нагнетания топлива, седла плунжерная игла.

Каналы предназначены для подачи питания от насоса. Пружина должна срабатывать при определенном давлении, чтобы игла вовремя поднималась, обеспечивалось образование распылительного факела и камеры сгорания цилиндров двигателя. Также отсутствуют уплотнительные прокладки – все гарантируется точностью изготовления деталей.

Что может помешать нормальному распылению

Формирование номинального процесса распыления зависит от исправности пружины, толкателя и наличия различных рабочих деталей, препятствующих замыканию системы. Под действием определенных боковых сил игла плунжера прижимается к корпусу, препятствуя полному закрытию.

Для защиты от таких ударов в конструкцию входит толкатель, поглощающий боковые нагрузки за счет кривизны пружины. Но он может не выполнять свои функции в результате появления металлообработки. Тогда нужно заменить толкатель или пружинный механизм. Необходимость смены корпуса возникает крайне редко.

Как демонтировать форсунки дизельного топлива

Все работы выполняются при неработающей силовой установке в соответствии с правилами техники безопасности.

Первоначально следует осмотреть участок на наличие грязи и других лишних частиц.

После этого нужно сделать тщательную уборку места посадки, протерев его ветошью и продув сжатым воздухом, используя обычный пылесос с функцией продувки или компрессор. Для поворота основного и обратного трубопровода потребуется набор установочных ключей.

Снятие и замена топливных форсунок осуществляется накидным или трубным ключом. Использовать (для скручивания этой детали) рожковые инструменты крайне нежелательно — есть риск деформации граней.А это может привести к затруднениям при снятии или заставить поменять часть корпуса.

После откручивания форсунки очистите установочный колодец и все резьбовые соединения. Наличие засоряющих частиц в резьбе отрицательно скажется на плотности и состоянии всего соединения.

После очистки ставим шайбы и уплотнительные кольца топливных форсунок, изготовленные из меди. Место посадки необходимо обработать графитовой смазкой. Хорошее состояние соединения позволит закрутить деталь практически до конца, не прикладывая усилий.Ключ следует умеренно сжать и приступить к подключению топливопроводов.

Какие проблемы могут быть вызваны распылителями?

Значительная часть автолюбителей часто ломает голову над проблемой долгого запуска двигателя.

В этом случае наблюдается эффект начальной работы, но через короткий промежуток времени проявляется нестабильность работы. Причиной может быть неудовлетворительное состояние или некорректная работа небулайзеров.

Бывают случаи, когда в цилиндры подается неравномерное количество солярки, что увеличивает ее расход.Либо подача оказывается слишком малой для номинальной мощности двигателя. Возможна и возможность некачественного опрыскивания.

Если вовремя не отреагировать на такие симптомы, может потребоваться замена форсунок. Исправность силовых компонентов определяет стабильную работу силовой установки.

Как заменить краскопульт

Для решения проблемы с установкой новых элементов потребуется их приобретение. А при наличии элементов нужно демонтировать форсунки дизельного топлива, соблюдая рекомендации по правильному выполнению этих операций.

Далее нужно разобрать детали, заменить спрей в сборе и собрать в обратном порядке. Необходимо исключить возможность попадания внутрь устройства и места сопряжения грязи и механических абразивных частиц. Это может привести к быстрому выходу из строя новых деталей или к их неудовлетворительному функционированию. Все элементы необходимо очистить в емкостях с чистым бензином.

Обратите внимание, что при проведении всех операций необходимо закрывать отверстия и выходы топливопроводов защитными колпачками.

Настройка двигателя без проверки работоспособности деталей не принесет желаемого результата. Стенд для проверки форсунок поможет определить и отрегулировать необходимые параметры.

Какой алгоритм настройки параметров впрыска

При проведении демонтажных работ, влекущих за собой замену отдельных узлов или узлов, необходимо будет определить и отрегулировать рабочие характеристики. В домашних условиях проделать такой комплекс операций без должной логистики крайне сложно.

Оборудование для проверки АКБ мотор очень дорогое, поэтому вам нужно будет посетить специализированную мастерскую, где есть стенд для проверки форсунок. Мастера проведут диагностику и настроят следующие показатели:

  • Номинальное рабочее давление впрыска;
  • регулировка форсунки: до работы иглы плунжера при заданных значениях давления не допускаются течи и струи топлива;
  • Проверить конус распыления, который должен иметь четкие границы и выступать в направлении от отверстия без смещения в любую сторону;
  • корректность рабочего процесса.

Регулировку проводят в условиях, аналогичных тем, в которых форсунки монтируются на двигатель. Проверка происходит с реальными нагрузками.

В условиях СТО возможно выполнение ультразвуковой очистки элементов системы питания.

Какие методы промывки деталей подачи топлива

Дизельные топливные форсунки часто частично или полностью засоряются. Проблема в составе топлива. Он содержит различные смолы.Способы удаления сорняков:

  1. Не снимать элементы с двигателя, добавляя в заправочный бак специальные химические присадки. В процессе работы загрязнения будут растворяться и выводиться из системы.
  2. Очистка ультразвуковыми приборами. Детали находятся внутри рабочей камеры устройства, и под воздействием низкочастотных волн удаляются различные отложения. Эта процедура не занимает много времени и денег, но дает хороший результат.
  3. Самоочистка в резервуарах с чистым дизельным топливом или бензином. Его можно провести дома или в гараже, это не вызовет никаких затруднений.
  4. Очистка от смолистых отложений с помощью специальных приспособлений на стендах.

Если дефекты не обнаружены вовремя и не выполнено обслуживание, возможно, потребуется замена форсунок.

Сколько стоят детали системы питания

Покупка устройств подающих топливо в камеру сгорания дизельных электростанций дело недешевое.

В зависимости от марки, модели автомобиля и топлива цена дизельного топлива держится в пределах от 10 до 25 тысяч рублей, а в некоторых случаях и выше. Капитальный ремонт таких деталей на СТО обойдется от 5 до 9 тысяч рублей за комплект.

Размеры систем питания форсунок двигателей

По конструкции и принципу действия различают следующие типы форсунок:

  • механические. Эти элементы устанавливаются на ранние модели автомобилей и тракторов.Имеют понятную структуру и простой алгоритм ассортиментно-сборочных операций;
  • электромеханический. Присутствуют на иномарках среднего возраста;
  • пьезоэлектрический. Новейшая разработка, которая присутствует на недавно выпущенных автомобилях производителей марки. Они отличаются сложной конструкцией и высокой стоимостью.

Материал для изготовления насадок имеет множество разновидностей. Основным сырьем являются латунь, титановые сплавы, карбид кремния, а также специальные сплавы прочных нержавеющих сталей.

Срок службы таких элементов зависит от режимов эксплуатации и вредных воздействий и может составлять несколько десятков лет интенсивной работы. Потребуется только замена деталей.

р>

Заливает свечи на форсунку, что делать? Заправляет свечи ВАЗ-2110, 2109 (инжектор)

Наверное, каждый автолюбитель сталкивался с такой проблемой, когда после непродолжительного простоя машина вдруг отказывалась заводиться. И тому может быть с десяток причин. Скорее всего, это разрядившийся аккумулятор.Однако может случиться и другое – например, машина перестала заводиться из-за попадания топлива на свечи. И не только на карбюраторных машинах залиты свечи. ВАЗ-2110 (инжектор), «Приора» и многие другие машины тоже не застрахованы от этой беды.

Исключением не являются даже иномарки. Именно поэтому в сегодняшней статье мы рассмотрим, почему заливает свечи на форсунку и как устранить эту проблему.

Причины

Самая распространенная из них – неправильная работа электронного блока автомобиля.Что самое интересное — заливает свечи на форсунке чаще зимой при отрицательных температурах, чем летом. И это не аномалия. На то есть объективные причины. При понижении температуры перемешивание топливно-воздушной смеси усложняется тем, что большое количество кислорода требует большого объема бензина в холодном воздухе. В связи с этим электронный блок управления подает сигнал на топливные форсунки, тем самым увеличивая количество подаваемой жидкости. Это основная причина, по которой заливается свеча.

А что в этот момент происходит в двигателе? Форсунки подают бензин в камеру сгорания мотора, стартер в это время пытается создать в цилиндрах необходимую компрессию, при этом пытаясь произвести искру для генерации вспышки. При этом не стоит забывать о качестве нашего топлива – множество примесей и грязи значительно усугубляют работу форсунок, отсюда и соответствующие неприятности.

При идеальном сжатии свечи могут запускаться даже при минимальном обороте, но это бывает только на новых автомобилях.Поэтому заливает свечи на инжектор чаще на машинах старше 3-5 лет.

Что происходит?

В итоге получаем слабую искру,компрессия на морозе не соответствует нормальным параметрам. А форсунки в это время продолжают подавать в камеру сгорания бензин, который заливает и свечи, а они, в свою очередь, перестают давать искру для воспламенения смеси. Таким образом, автомобиль перестает нормально заводиться, а при выкручивании свечей можно визуально увидеть скопление посторонних жидкостей на их поверхности.

Решение проблемы

Как решить эту проблему? В инструкции к современным автомобилям написано следующее: «Если заливать свечи на инжектор, то нужно их выкрутить и тщательно просушить». При этом стартер нужно прокручивать в течение 10-15 секунд после снятия данных элементов. Далее высохшие свечи снова вставляются на прежнее место, после чего запускается двигатель. Таким способом нам предлагают устранить проблему автопроизводителя.

Но есть еще один, народный, способ устранения этой напасти.Если вы заправляете свечи холодной (инжекторной), перед тем как их выкрутить и просушить, запустите двигатель следующим образом. Для инжекторного двигателя педаль газа выжимается в пол до упора, стартер прокручивает мотор секунд 10-15, затем педаль отпускают. В большинстве случаев помогает завести машину. Суть этих манипуляций заключается в продувке воздухом «мокрых» свечей (при этом полностью перекрывается подача топлива).

Что делать, если после этого двигатель не заводится?

В этом случае необходимо просушить эти элементы.В целом свечи, которые идут на инжекторные моторы, ничем не отличаются от тех, что устанавливаются на карбюратор, поэтому описанный ниже способ можно считать универсально применимым.

Метод заключается в следующем. После выкручивания свечи очищаются специальной металлической щеткой от скопившегося налета, затем просушиваются обычным феном. Как вариант, можно подержать их над конфорками газовой плиты. Затем проверяется зазор, и высохшие свечи вкручиваются на место.В этом случае двигатель запустится точно при нужной температуре.

Что делать, если заливать свечи на инжектор каждый день?

Бывает, бензин попадает туда каждое утро. Конечно, каждый день проводить подобные работы по сушке быстро надоедает даже самому терпеливому автолюбителю, поэтому в такой ситуации отправляем машину на диагностику. Эту услугу можно заказать на СТО, а можно сделать самостоятельно. В последнем варианте следует провести диагностику свечей зажигания на качество генерации искры, ее выхода из катушки зажигания, проверить чистоту форсунок и работу датчика Холла.Возможно проблема кроется в одной из этих деталей.

При каких условиях свеча не будет заправлена ​​бензином?

Чтобы вдруг не столкнуться с подобной проблемой в гараже, следует поддерживать свой автомобиль всегда в технически исправном состоянии. Условия, исключающие возникновение этой проблемы:

  1. Хороший стартер.
  2. Хорошо заряженный аккумулятор.
  3. Наличие качественных свечей и высоковольтных проводов.
  4. Своевременная чистка и регулировка топливных форсунок.Не рекомендуется использовать для этого специальные добавки в бак. Прочистку форсунок лучше всего производить с помощью предназначенного для этого оборудования (в случае чего такие приспособления можно изготовить самостоятельно). Заправляет свечи (ВАЗ-2110 — инжекторные — в том числе) часто по этой причине.
  5. Наличие качественного бензина. На наших заправках его найти очень сложно, однако, во избежание неприятностей, найдите одну сеть АЗС, на которой продается действительно качественный бензин, и заправляйтесь там.Будьте уверены – риски преждевременного загрязнения топливной системы снизятся в десятки раз.

Напоследок отметим еще один популярный способ профилактики. По его словам, следует регулярно (3-4 раза в неделю) на 10 секунд увеличивать обороты двигателя до красной шкалы (4,5-5 тысяч оборотов), чтобы самоочистка от нагара в камере сгорания ДВС имеет место двигатель.

Итак, мы рассмотрели факторы образования топлива в свечах и узнали, как решить эту проблему.

р>

Двигатель Ваз-2110 (8 фильтрка) Инжектор: калябка. Ваз-2110: схема Форсунка

Тема maqaalka — waa Инжектор ее нидаамка дуро шибаалка двигатель Ваз-2110 (8 фильтрка). Hawsha ugu weyn ee — si aad u hesho dhammaan faa’iidooyinka iyo dhibaatooyinka ay, marka la barbar dhigo двигатель с карбюратором. Laakiin wakey qaadan doontaa xoogaa in dhexgalin taariikhda, fiiriso sida engine la horumariyo, sidee buu u wanaagsan yahay socodsiinta iyo dayactirka. Sheekada Bilaabi doonaa dhamaadka 70s ee qarnigii la soo dhaafay markii injineerada bilaabay fekerayo dhigaayo Vaz baabuurta hore ведущее колесо.Oo markii nidaamka Injector duro, wakeay ka duwan kaarburatoore ah, faa’iidada iyo khasaaraha laga wada hadli doono.

Двигатель Таарихда

Оо хаатан шикада миша биллаабай ах двигатель Ваз-2110 (8 фильтрка) Инжектор. Oo Wawasaa Lagu Riday dhamaadka 70s ka. Intii lagu guda jiray sannadahan, nashqadeeyayaasha ah ayaa bilaabay in ay ogaadaan in wakeyaabaha sanado badan classic uu leeyahay qiimo qiimaha sare. Intaawawasaadheer, ee «Fiat 124» — taasi waa gaariga ugu fiican Yurub ee 1964.Ku dhowaad labaatan sano ayaa ka soo wareegtay, wakeaa lagama maarmaan ah si loo casriyeeyo line. Iyo tijaabo ка bilaabay. Tallaabada ugu horreysa waa la casriyeeyay привод распределительного вала,waxay bilaabeen in ay isticmaalaan suunka. Laakiin двигатель Ваз-2105 (сано ах воск су саарка — 1980-1988) isagu ma uu qaadi on, in kastoo, iyo hoos u dhaca heerka buuqa.

Сабабта ваа мид фудуд: в поршнях ай у баахан тахай сулубид, оо хана у огголан ин ат куланка диллаачин ее фильтрка. Laakiin in dayactirka ah ee makiinado ay ku rakiban, sida caadiga ah, xajmiga saxda ah, laakiin aan fasax ka, поршни la matoorada ee 1.3 л. Laakiin ee 80s шлюха ‘waxaa la daabacay qarniga sideedaad. Новый, си ай у дхигма хирарка Юруб. Iyo ugu muhiimsan — baabuurta drive hor-wheel, engine la suunka u kaxayn magaalo qaab waqtiga. Хаддаба Waxay ahayd двигатель ла середины ах в isbedel baaxada rakibay baabuur casri ах. On Daydo 2109 iyo 2110, unugyada awooda ka mid ah ayaa marka hore loo habeeyey nidaamka Injector duro shidaalka.

Кайбаха двигатель Главный

No farqi weyn oo aan lagu ogaan karaa baaritaan geeddi utahay.Карбюратор Maxaa в инжекторе nidaamka duro shidaalka ma saamayn qaab dhismeedka aasaasiga ah ee двигатель ах. Laakiin waa in fiiro gaar ah u faahfaahsan Dareenka. Tusaale ahaan, eegto darmuus ku Инжектор Ваз-2110 (8 фильтрка). Isla cad in la kala dhantaashay karaa! Сида саксда ах! Injineerada в Европе fadhiisan oo ka feker sida loo yareeyo nolosha gaariga ee, iyo waqtigan anshaxa hagaajinta naga dhab ah in faa’iido u ah macaamilka. Waxaa cad, oo aan jidhka ku jabo darmuus ah, oo gudaha — markii cadaadis ay element ama tubada.Sidaa darteed, sababta waa in ay soo saaraan malaayiin dhismayaasha? Воск badan ayaa faa’iido u noqon lahaa in ay Sameeyaan mid ka mid ah gaariga, iyo in ay dhacdo failure darmuus ah in la beddelo oo keliya gudaha.

Laakiin tani ma aha dhammaan faa’idoyinka matoorada gudaha. Fiiro gaar ah in Maraykanka iyo Europe, baabuurta oo dhan waa isku mid, mararka qaarkood wakea macno lahayn si ay u cusboonaysiiyaan, u sahashay in ay ku tuuraan waayen a, laakiin si ay u iibsadaan mid cusub waa. Sababta oo qayb ahaan в двигателе ах. Tusaale ahaan, АвтоВАЗ — waa dhow warshadda kaliya in sii wadaan in ay ku riday wakeyaabaha ay DVS блоки bir ah ee kabka! In dhammaan dalalka horumariyo, сплавы алюминия ayaa Muddo Dheer Loo isticmaalo ujeeddo this! Ресурс двигателя у xanuunsadaa, лаакиин васка угу muhiimsan — suurtogal ма аха в уу fuliyo dayactirka, тан iyo markii ай ма noqon каро caajis ама peregilzovke. Waxaa капуста оо воск бадан ка jaban ка iibsan двигатель cusub ама gaari. Waxaa laga yaabaa in burgher barwaaqo ah oo u awoodi karin, laakiin dalkeena gaariga waayo, папа badan oo weli waa raaxo ah.

Waa maxay Инжектор а?

Haddaba dhan fiirin la mid ah sida ay u egtahay on gaariga Vaz-2110 Инжектор цепи, tixgeli waaxood oo aasaasi ah iyo mabaadii’da hawlgalka. Laakiin marka hore, wakeaad u baahan tahay in aad ka wakeaabto su’aalaha, waa maxay Injector iyo wakea ay tahay. Qof walba waa ogyahay in dhamaadka 90 карбюраторов, аааасай. Waxay isticmaalaan socodka hawada си формирование isku дар ах, ка dibna ай ку quudiyaan galay кала cayncayn ах qaadashada nidaamka lagu шидо. Waxaa intaa dheer, qalabka sida Qalabkan ayaa ah isku daraan laga yaabaa in shidaalka la hawada ee saamiga ugu saxsan — 14 1. Laakiin halkan вакуум ciyaarta iyo cadaadiska Hawada.

Особенности Инжектор ах

Лаакий двигатель Ваз-2110 (8 фильтрка) Инжектор waa badan ka sahlan yahay muuqashadii карбюратор ах. Laakiin wakeaa la просмотренный ка barta зрения koronto yaqaan. Xaqiiqada ах в nidaamka ка kooban yahay noocyo кала duwan оо qalabka elektarooniga ах, каас оо масуул ка ах Howlgalka двигателя оо дхан ваа.Halkii, кала cayncayn ах qaadashada карбюратор ку dhajinta sagxada. In jiritaan, qaybta tube this taas oo hawada-shidaalka isku dar ah. Waxaa la nuugaa ama looga saaraa taangiga isticmaalaya bambooin korontada cadaadis hoose. По умолчанию сагхада ваксаа геби ахаанба лага шаабадейей лаба ка каналы кала кайнкайн ах тубада лага соокай фильтрка соленоид — форсунки. Laakiin halkan muujinta: sagxada ka dayactiray cadaadiska joogto ах, taas oo ay habaysaa shidma, iyo tayada of isku dar ah iyo xaddiga shidaalka bixisey si toos ah ai ku xiran tahay sida ay u furan waalka ceejinta ah.

Схема нидаамка дуро шидалка Форсунка

Сидаас, хадда ин фаахфаахин дхираад ах оо ку саабсан хабка кунтада Двигатель Ваз-2110 дуро. liiska ugu horreeyey waa kan on bamka baatrool ah. Waxaa la Jaha si toos ah in taangiga, wada jir ah ula filter iyo la eryay by роторный двигатель kaliya marka suuroggalaan la demin on (ла оговорка в cadaadis rail waa ka hooseeyaa heerka ugu yar) ах. Dheeraad ах, shidaalka galo iyada oo tuubooyinka galay sagxada ah. Халкан, формирование ey isku dhacaa.Hawada wakeaa marka хоре iyada oo filter ee nadiifinta maray. tuubbooyin debacsan guryaha фильтр ku xiran yahay shirkii дросселирование ах.

нидаамка сидма

Сидоо кале Ваз-2110 (8 фильтрка) двигатель xiiso leh. nidaamka xakamaynta qalab Injector The, си саксофон noqoto, wakeaa ка середина ах hannaanka ка середина ах Daremayaal. Control oo dhan meel от Yahay Daremayaal. Sayidka, ka dhexeeya filter iyo ceejinta waa shidma socodka hawada mass. At shidma booska aad ceejintawawaaa dhajinta. sagxada The — карка.Intaa wakeaa dheer, inta u dhaxaysa labaad iyo dhululubo saddexaad dushiisa блока ka sari engine gudaha ku yaalla garaacayaa shidma. Oo привод генератора хафияд ах — двигатель xawaaraha. Лага су гудбинта кабирка вацаа лага каадаа хаваараха гаарига. Dhamaan xogta wakeaa laga helay qalab Satlaytaka lagu quudiyo si ay unit ay gacanta ku elektarooniga ah.

Устройство gacanta ku elektarooniga ah

Тани, хадди аан ла одхан кара, ваднаха оо ад у нидаамка. На Ваз-2110 схема Инжектор ваа ла дхимай ааллада ин си гаар ах.guryaha yar yar leh hannaanka ah boosteejada, iyo wakea uu ku yaalaa gudahood ugu xiisaha badan ee — микроконтроллер. Халкан ваа воск деджиса двигатель оо дхан. xusuustiisu gudaha даро карты shidaalka Wawaga loogu yeero. Sida laga soo xigtay iyada si, dirato go’aaminaya inta hawo ah iyo shidaalka waa in loo gudbiyaa sagxada si motor wakeaa si caadi ah oo ka hawlgala, jirto qaraxa lahayn. Laakiin угу muhiimsan — waayo муддо вакти ах loo baahan yahay си аад у dalbato garaaca wadnaha си инжектор shidaalka си ай у фуро оо эй isku duraa qolkii сари.

Waa kuwee waa ka wanaagsan yahay: карбюратор или инжектор?

Оо хадда вакс яр оо ку саабсан вакса ай нокон доонтаа иску халайнта ах двигатель Ваз-2110: инжектор ама карбюратор? baahida loo qabo A si ay u eegaan ka dhinac kala duwan su’aashan. Tusaale ahaan, bilowga ах loo riyaaqay doonaa от Injector ах. xawaaraha Константа, ма jirto baahi loo qabo in socodka hawada qabow demiyo, iyo jiidaya maqan yahay inta badan ka sahlan. Laakiin wakeaa jira faa’iido kale — baabuur xawaare sare ka badan dardargelinta.Xitaa xawaare ah 120 км / ч ee maroojin baydalka gaaska gaariga si deg deg ah soo gaaray xawaaraha. На карбюратор ваа бадан гаабис ах. Sidaas daraaddeed gaadhi baabuur ла Injector ах ammaan. Laakiin марки aad bilowdo ла карбюратор nalka taraafigga и fudud «jeexi» Инжектор. Sababta A для Xuddunta сари на guntooda. Iyo harashka adeegga, dabcan, injector «darsin» waa sare, sida uu yahay mararka qaarkood adag tahay in la ogaado wakea dhabta ah ee case of dillaacin.

Коды ошибок ВАЗ 21 10.

Диагностика неисправностей электронной системы автоматического управления двигателем ВАЗ

Чтобы узнать коды ошибок на ВАЗ 2110 и 2112(8) 16 клапанов самостоятельно, недостаточно уметь пользоваться бортовым компьютером и съемными контроллерами. Необходимо уметь расшифровывать выдаваемые индикаторы. Диагностику автомобиля можно провести на СТО или дома, при наличии соответствующего оборудования. Современные отечественные автомобили оснащены бортовым компьютером (БК), который может отображать ошибки в системах на дисплее.

Более тщательный анализ неисправностей, без посещения СТО, позволяет провести съемный контроллер. Необходимость проверить автомобиль возникает, когда загорается индикатор Check.

Расшифровка стандартных кодов

Коды ошибок на ВАЗ 2110 и 2112(8) 16 клапанов, которые выдает ЭБУ рассматриваемых моделей, обозначаются буквой «Р» в начале и последующим набором цифр. Их расшифровка следующая:

  • 0030 — Неисправность цепи управления нейтрализатором и подогревателем кислорода;
  • 0031 — оповещает о замыкании электрической цепи на массу в этом же узле;
  • 0032, 0036, 0037, 0038 — неисправности в цепи управления между нейтрализатором и датчиком подогревателя кислорода;
  • 0102, 0103, 0116, 0117, 0118, 0122, 0123 — неисправности в цепи указателя температуры охлаждающей жидкости, связанные с высоким, низким уровнем сигнала, проблемами дроссельной заслонки;
  • 0130, 0131, 0132, 0133, 0134, 0136 — неисправности в цепи датчика участка между нейтрализатором и подачей кислорода, свидетельствующие о его неадекватной работе или выходе из строя;
  • 0137, 0138, 0140, 0141 — указывают на неисправность датчика кислорода в участке цепи, расположенном после нейтрализатора.
Коды ошибок системы впрыска имеют следующую расшифровку (перед каждым значением стоит буква «Р»):
  • 0171, 0172 — слишком высокая или низкая подача топлива;
  • 0201, 0202, 0203, 0204 — обрыв цепи управления на одной из форсунок;
  • 0217 – превышение температурного режима силового агрегата;
  • 0230 — неисправности с реле бензонасоса;
  • 0261, 0262, 0263,0264,0265,0266,0267,0268,0269,0270,0271,0272 — неисправности, связанные с драйверами и цепью замыкания форсунок.

При наличии сигналов о неисправностях в системе зажигания отображаются следующие коды:

  • 0300, 0301, 0302, 0303, 0304 — проблемы с сигналами, вызванные;
  • 0326, 0327, 0328 — неисправности цепи, связанные с нарушением подачи сигнала или его отсутствием;
  • 0335, 0336, 0337, 0338 — указывает на неисправность в цепи коленчатого или распределительного вала;
  • 0342, 0343, 0346 — указывает на перебои в работе цепи указателя фаз;
  • 0351, 0352, 0353, 0354 — проблемы с цепью управления катушкой зажигания;
  • 0363 — сигнализирует о нарушении подачи топлива или пропусках зажигания;
  • 0422 — максимально заниженный показатель преобразователя;
  • 0441 — нарушения выхода воздуха и паров бензина через адсорбер;
  • 0444, 0445 — поломка клапана адсорбирующего элемента;
  • 0480, 0481 — неисправность вентилятора.

Другие проблемы

Проведение диагностики автомобиля дает возможность расшифровки кодов неисправностей реле управления различными узлами, датчиков рельефа дороги, насыщения топливной смеси и некоторых других показателей. Обозначения имеют следующую нумерацию после «Р»:

  • 0500, 0501, 0506, 0511 — проблемы с датчиком скорости и холостого хода;
  • 0560, 0562, 0563 — перепады напряжения бортовой сети;
  • 0615, 0616, 0617 — проблемы с дополнительным реле стартера;
  • 0627, 0628, 0629 — сигнал о неисправностях реле топливного насоса;
  • 0645, 0646, 0647 — выводит проблемы с муфтой компрессора;
  • 0685, 0686, 0687 — короткое замыкание на цепь главного реле;
  • 0691, 0692 — неисправность вентиляторного элемента;
  • 1123, 1124, 1127, 1128 — некондиционная смесь в режиме холостого хода;
  • 1301, 1302, 1303, 1304 — критические пропуски зажигания в цилиндрах;
  • 1410, 1425, 1426 — проблемы в цепи клапана продувки абсорбера;
  • 1513, 1514 — обрыв в цепи регулятора холостого хода;
  • 1602, 1606, 1616, 1617 — нарушение показаний датчика неровной дороги;
  • 2301, 2303, 2305, 2307 — замыкание на цилиндр катушек зажигания.

Обратите внимание, что при самодиагностике бортовой компьютер имеет привычку складывать полученные комбинации.

Например, автолюбители часто ищут информацию о неисправности №10, под которой скрываются ошибки 2 и 8.

Как расшифровать коды

Эти комбинации встречаются очень часто. Если на дисплее отображается другое число, обратитесь к технической документации автомобиля. В большинстве случаев для обнаружения поломки необходимо проверить электрическую цепь.Так как чаще всего в нем возникают проблемы, а ошибки являются следствием некорректной обработки запросов датчиками.

Ошибки, которые может выдать инжектор

В отдельную группу стоит вывести ошибки блока впрыска топлива и комбинации, связанные с проблемами двигателя. При самодиагностике могут появиться следующие сигналы:

  • 35 — неисправности датчика холостого хода, потребуется его замена;
  • 43 — некорректный сигнал от контроллера детонации, часто появляется при обрывах в электрической цепи;
  • 44 и 45 — неисправности в системе впрыска, топливо чрезмерно обогащено или, наоборот, обеднено;
  • 54 — не отвечает контроллер октан-корректора;
  • 55 — на высоких оборотах топливная смесь бедная.

Комбинации 44, 45 и 55 следует рассмотреть более подробно. Если неисправность не скрыта в самих датчиках, то заметить ее признаки можно со стороны двигателя:

  • он утроится;
  • могут ощущаться рывки при переключении передач;
  • в редких случаях ВАЗ-2115 просто без причины глохнет.

Если вы заметили на дисплее одну из этих комбинаций, то вам следует провести более тщательную диагностику вашего автомобиля.В некоторых случаях может потребоваться капитальный ремонт. Тем, кто столкнулся с описанными проблемами, стоит обратиться на СТО, ведь зачастую отремонтировать машину самостоятельно не получится.

Неверные данные при самодиагностике


По отзывам опытных владельцев ВАЗ-2115 бортовой компьютер на этой модели нельзя назвать идеальным. Они рекомендуют не полагаться полностью на самодиагностику, так как данные, полученные с ее помощью, не совсем точно указывают на проблемы транспортных узлов.

Система самодиагностики основана на обработке сигналов от обычных датчиков. Они не могут передать конкретные данные, необходимые для точного определения проблемы. Почти в каждом узле есть дефекты. Несколько контроллеров расположены на воздушной системе и механизме впрыска топлива. Они могут выйти из строя как при серьезной поломке, так и при обрыве проводников.

Чаще всего владельцам ВАЗ-2115 приходится сталкиваться с некорректной работой генератора.Именно этот блок часто выдает слишком низкое или повышенное напряжение, что вызывает сбои в работе всех контроллеров.

В автомобиле ВАЗ 2110 ошибки форсунок, выдаваемые через бортовой компьютер, можно расшифровать с помощью специальных таблиц. Как правило, ЭБУ выдает ошибки в виде кодов, состоящих из буквы Р и четырех цифр.
Решить проблемы можно разными способами, но сначала нужно выяснить, какие проблемы наблюдаются в машине. Распознать ошибку форсунки на ВАЗ 2110 можно самостоятельно, если знать расшифровку.

Возможные ошибки

Ошибки могут относиться к различным частям автомобиля:

  • Датчики. Чаще всего страдают датчики температуры.
  • Форсунки
  • (см.). В основном проблемы наблюдаются из-за обрыва цепи, в результате чего форсунки не могут вовремя загореться.
  • Двигатель. Обычно проблемы с двигателем появляются после длительной езды на автомобиле. Самая распространенная ошибка — перегрев.
  • Клапаны.
  • Вентиляторы.Если они не будут работать в полную силу, то машина перегреется. Поэтому ошибки неправильной работы вентилятора приводят к ошибкам перегрева двигателя.
  • Реле.
  • контроллер
  • .

Рассмотрим самые распространенные коды ошибок форсунок ВАЗ 2110, которые выдает система:

  • P0101. В этом случае возникает проблема с . При появлении такого кода на экране бортового компьютера следует проверить, действительно ли датчик поврежден.

Примечание: во время теста нельзя потреблять воздуха больше допустимой нормы.

  • P0113. Это означает, что датчик температуры всасываемого воздуха неисправен. Важно проверить, не превышает ли температура нормы.
  • P0116. Если этот код появляется на экране ЭБУ, то есть проблемы с датчиком контроля температуры антифриза. В первую очередь нужно проверить, действительно ли плохо работает датчик, а уже после этого гнать машину в автосервис.

Примечание: если температура ниже необходимого значения, то этот дефект необходимо срочно устранить, иначе он может привести к плачевным последствиям.

  • P2135. В этом случае ошибка указывает на неправильное положение дроссельной заслонки. Возможно, что сигнал между датчиками ослаб, поэтому они не могут правильно указать его местонахождение.
    Если после диагностики обнаружено, что напряжение одного датчика выше на пороговое значение по сравнению с другим, то ремонта не избежать.
  • P2122. Один из датчиков педали акселератора показывает слишком низкие значения. При этом в нем наблюдается слишком низкое напряжение.
    Нужно проверить напряжение в датчике вольтметром. При необходимости замените неисправный датчик.
  • P0201. В этом случае возможен обрыв в цепи управления форсункой. Необходимо провести диагностику драйверов, так как из-за них может генерироваться ошибка.
  • P0130. Вы должны проверить, завершена ли сигнальная цепь.

Примечание: необходимо принять меры, если напряжение в цепи ниже или выше нормы.

  • P0133. Если по какой-то причине сигнал длится дольше, чем нужно, он выдаст именно эту ошибку. Причина данной неисправности – слишком медленная реакция сигналки.
  • P0030. Нужно проверить, нет ли обрыва в цепи нагревателя. При необходимости выполните диагностику драйвера.
  • P0171. Возможно, отопительная смесь стала слишком бедной.
    Поэтому драйвер должен проверить, не является ли его содержимое слишком плохим. Если теплоотдача выше нормы, то это необходимо исправить, а дефекты устранить.
  • P0172. Необходимо проверить бедность состава смеси.
  • P0217. Двигатель перегрелся. Необходимо следить за повышением температуры в нем.

Примечание: если температура здесь выше порогового значения, то срочно нужен ремонт, иначе двигатель вскоре может закипеть прямо в дороге.

  • P0300. В процессе воспламенения могут выделяться ядовитые газы. На самом деле они выделяются всегда, но успешно удаляются через выхлопную трубу.
    Более того, если по каким-то причинам в системе наблюдаются бреши, то ядовитые вещества могут попасть прямо в салон автомобиля.
  • P0326. может не всегда работать. Вы должны проверить, не слишком ли низкий уровень его сигнала. При необходимости отрегулируйте и нормализуйте этот уровень.
  • P0335. Датчик положения коленчатого вала неисправен.Нужно проверить есть ли сигнал с датчика. Если сигнал низкий, то следует изменить расход воздуха, если он выше максимального значения.
  • P0340. Датчик положения распределительного вала неисправен. Надо проверить есть ли сигнал.

Примечание. Большинство проблем возникает, когда сигнал датчика не меняется при работающем двигателе.

  • Z0351. Цепь может быть разорвана. В первичной цепи ток не достигает оптимального уровня.

Если горит лампочка неисправности форсунки

Форсунка ВАЗ 2110 16 — клапан

В некоторых случаях лампочка неисправности форсунки горит до тех пор, пока двигатель не прогреется до 90 градусов.
Эта проблема обычно возникает в холодное время года. И хотя такая проблема не слишком серьезна, решать ее все равно придется.
Есть несколько способов разрешить эту ситуацию:

  • Заменить датчик форсунки. Как правило, если свет горит долго, то этот датчик скоро выйдет из строя из-за перенапряжения в сети.
    И в любом случае придется менять. Так почему бы не сделать это раньше? Причем этот процесс займет максимум 30-40 минут.
  • Сделать прошивку. Самостоятельно это сделать, конечно, не получится, но в автосервисе специалисты сделают все без проблем в кратчайшие сроки.

  • Снимите клеммы аккумулятора. Возможно, лампочка загорелась, но не погасла. А когда напряжения в сети больше не будет, лампочка точно перестанет светиться.

Примечание: но после обратного подключения клемм лампочка может снова загореться. В этом случае остается только одно – только отвезти машину в автосервис.

Определить, что выдает ЭБУ за ошибку, можно и в домашних условиях. Но выявить ошибку — это еще полбеды.
Его еще нужно удалить. И не всегда есть возможность сделать это самостоятельно.
Ориентировочная цена работы в автосалоне может быть разной. Конечно, если у вас нет нужной суммы, можно попробовать сделать ремонт самостоятельно.
Перед этим следует ознакомиться с фото и видео на эту тему (в интернете пруд пруди). Инструкция тоже не будет лишней.

Коды ошибок ВАЗ 2110 представлены в цифровом обозначении на дисплее, и передаются с датчиков фаз на бортовой компьютер. Это удобно, но начинающий водитель многого не поймет и не сможет разобраться, как пользоваться этим оборудованием. Но это нужно знать и уметь, так как система, благодаря встроенной функции самодиагностики, поможет выявить неисправность на ранних стадиях, а значит, возможно ее своевременное устранение. способ.

[ Скрыть ]

Диагностика

Диагностировать состояние систем автомобиля можно двумя способами. Начнем с первого, который не предполагает использования дополнительного оборудования.

Для запуска функции самодиагностики нужно нажать кнопку, которая обнуляет пробег за сутки. Включаем зажигание. Вы увидите, как стрелки на приборах начнут переходить из одного положения в другое. Это значит, что диагностика ВАЗ 2110 запущена и информация от датчиков фаз начала поступать на ЭБУ.После завершения процесса оперативная память отправит цифры на дисплей, который покажет состояние систем авто.

Автомобиль ВАЗ 2110

Расшифровка комбинаций

Когда самодиагностика завершена и отображается цифра 0, это означает, что с автомобилем все в порядке и все системы работают как положено:

  • если отображается 1 , это говорит о том, что проблема с микропроцессором или выходит из строя оперативная память;
  • 4 — высокое напряжение в сети, более 16 В;
  • если 8, то низкий.

Если неисправность не одна, а несколько, то будет отображаться число, равное сумме неисправностей. Если загорится 6, то это будет означать сумму цифр 2 и 4. Если 14, то скорее всего сразу три неисправности, а именно 2, 4 и 8.

Самая простая диагностика, которая доступна водителю без использования дополнительного оборудования. Безусловно, он поможет выявить некоторые неисправности, а также покажет состояние узлов и системы ВАЗ 2110 в целом. Но для конкретного определения всех неисправностей и расшифровки информации, поступающей от датчиков фаз, нужны дополнительные инструменты.Например, который предоставляет больше данных.


Кнопка сброса пробега

Диагностика с дополнительными средствами

Для диагностики автомобиля, в том числе и ВАЗ 2110, используется различное оборудование, которое подключается к специальному разъему. Благодаря этому оборудованию, не отличающемуся особой сложностью и высокой ценой, можно получить полное представление о состоянии автомобиля.

На СТО используется персональный компьютер, на который по специальному кабелю передаются данные с датчиков фаз.


Адаптер для диагностики автомобиля

На рынке появились устройства Bluetooth, позволяющие проводить диагностику с помощью смартфона, планшета или ноутбука.

Работают по плану. Прибор подключается к разъему, включается зажигание и начинается процесс диагностики. Данные поступают с датчиков фаз в ЭБУ. С него на мобильное устройство, на которое предварительно необходимо установить специализированное программное обеспечение.

Это позволяет не только получить больше данных, но и представить их в более наглядном виде.Этот способ позволяет водителю даже с небольшим опытом эксплуатации автомобиля (в нашем случае ВАЗ 2110) получить все данные о своем автомобиле.

Но большинство водителей предпочитают проводить диагностику на СТО. Для того, чтобы вы были в курсе данных, которые бортовой компьютер выдает через оперативную память с датчиков фаз, приведем расшифровку распространенных ошибок.

Расшифровка комбинаций

При возникновении проблем с электрооборудованием их необходимо устранять немедленно.О том, что в этом вопросе не все в порядке, покажет код ошибки 1602.

Иногда ошибка 1602 может просто сбрасываться и больше не появляться. Социалисты называют такие данные «хорошими».

Ошибка 1602 иногда появляется, если:

  • батарея была отключена некоторое время;
  • произошел скачок напряжения при запуске мотора, например, в мороз.

Но если код ошибки 1602 появляется постоянно, нужно проверить всю сеть.Возможно есть перерыв. Если постоянно появляется код ошибки 1602, можно попробовать почистить клеммы аккумулятора. Проверьте, хорошо ли они закреплены. Не помогло, ошибка 1602 все равно появляется? Проверьте цепь. Начинать нужно с плюсовой клеммы аккумулятора. Начните с электрического предохранителя и плавкой вставки.

ДПС. Иногда бывает так, что причиной кода ошибки 1602 является аварийный сигнал, который может блокировать цепь контроллера и влиять на показания датчиков фаз. В такой ситуации нужно предъявлять претензию фирме, занимавшейся

  • малым расходом воздуха, который зависит от скорости вращения коленчатого вала;
  • степень открытия дроссельной заслонки;
  • С момента возникновения проблемы прошло несколько циклов.

Если ошибка появляется периодически, то необходимо:

  • проверить состояние воздушной преграды;
  • крепление блока проводки с ЭБУ;
  • проверка РХХ;
  • очистить корпус дроссельной заслонки.

Еще одна ошибка, которая может возникнуть, это 0300. 0300 появляется в тех случаях, когда ОЗУ обнаруживает частые осечки.

Если код ошибки 0300 высвечивается постоянно, то необходимо проверить следующие узлы:

  • свеча зажигания;
  • форсунки;
  • система зажигания;
  • причиной появления кода 0300 может быть повышенный или пониженный уровень сжатия;
  • также может появиться код 0300 в случае нарушения проводки.

Появление ошибки 0300 нельзя игнорировать. В дальнейшем это может привести к ухудшению работы других узлов.

Освоить диагностику автомобиля, в частности ВАЗ 2110, несложно. Продлит срок службы за счет своевременного выявления неисправностей, фиксирующих датчики фаз.

Многие автовладельцы ВАЗ 2110, особенно те, кто еще не имеет опыта вождения и ремонта «десятки», впадают в легкую панику, если на, казалось бы, исправном автомобиле вдруг загорается «ЧЕК», бортовой компьютер начинает выдавать ошибка.

Обычно они обозначаются буквой P и числовым четырехзначным кодом. Естественно, коды ошибок на ВАЗ 2110 несложно найти в специальных таблицах, чтобы понять, в какой системе следует искать причину. Однако расшифровка часто бывает очень расплывчатой, непонятно, что делать дальше?

Электроника

Рассмотрим некоторые, особенно надоедливые коды ошибок, которые как бы не влияют на скорость, но постоянно напоминают о том, что с ВАЗ 2110 может быть что-то не так.К ним относятся:

коленвал и распредвал

  • код 0335 указывает на неисправность датчика положения коленвала. Поэтому, увидев на компьютере 0335, нужно проверить, идет ли сигнал с этого датчика. Если вы обнаружите, что сигнал слабый, вы можете помочь, изменив поток воздуха, если он чрезмерный (выше максимального). После этого ошибка 0335 должна исчезнуть;
  • при появлении ошибки 0340 знайте, что скорее всего неисправен датчик положения распредвала.Хотя на самом деле, даже если он показывает 0340, сам распредвал может быть исправен, машина работает как обычно. Но когда цифры 0340 не исчезают при работающем двигателе, следует внимательно осмотреть данный узел.

Подробнее о работе датчика коленвала можно прочитать в этом материале:

электрооборудование

На неисправности электрооборудования ВАЗ 2110 следует реагировать максимально быстро. Кстати, об этом может сигнализировать код 1602, хотя его расшифровка звучит как пропадание напряжения бортовой сети в ОЗУ.

Иногда достаточно сбросить ошибку 1602 и она больше не появится. Некоторые называют эти цифры «хорошими», 1602 может появиться после отключения аккумулятора, из-за скачка напряжения при запуске двигателя (например, на морозе). Однако, если 1602 «выскакивает» постоянно, нужно искать обрыв сети.

Для начала попробуйте зачистить клеммы аккумулятора, хорошо их закрепить. Не помогло? Проверить цепь, начиная с «+» аккумулятора, обязательно предохранитель, предохранитель.

А также осмотреть массу ЭБУ, ДПДЗ. Бывают случаи, когда код 1602 появляется из-за того, что охранная сигнализация блокирует цепь контроллера, и каждый раз выдает это как ошибку. Вам следует связаться с установщиком вашей конкретной сигнализации.

Холостой ход

Код 0505 указывает на неисправность регулятора холостого хода. Причем 0505 чаще всего «выдается» при запуске двигателя с нажатой педалью газа. От этого часто страдают водители, перешедшие с карбюраторного ВАЗ 2110 на инжекторный.

Однако 0505 возникает и при неисправности модуля зажигания, свечей зажигания, обрыве проводов или оборотах двигателя не заданных регулятором ХХ.

Если вы заметили хлопки в глушителе, то это также может свидетельствовать о смещении зубчатого венца коленчатого вала. Код 0505 может отображаться как отдельно, так и с 0300 (промахи в цилиндрах).

дроссельная заслонка

Две неприятные ошибки — 0122 и 0123 выдает бортовой компьютер при проблеме с датчиком дроссельной заслонки.Причем 0122 будет отображаться, если уровень сигнала этого датчика низкий, и 0123, если высокий.

И то, и другое, конечно, нехорошо. Особенно, если показания бортового компьютера сопровождаются повышенными оборотами холостого хода, рывками на малых оборотах и ​​провалами. В этом случае замена датчика не всегда помогает.

Если выдаются коды 0122, 0123, обязательно проверьте провода сигнала и питания на обрыв, а также обратите внимание, есть ли подсос через кольца форсунок.Помните: главные враги ДПЗД – мойка двигателя, а также производитель, так как брака здесь очень много.

Распространенным неисправностям датчика положения дроссельной заслонки посвящен следующий материал:

Кислородный датчик

Код 0525 в таблицах расшифровки найти почему-то довольно сложно, и это просто ошибка, иначе называемый лямбда-зонд. А если у вас опять на дисплее 0525, то не все в порядке с содержанием кислорода в выхлопе.

Этот датчик устанавливается не на все модели ВАЗ, он подает сигнал двигателю относительно того, сколько кислорода должно быть в топливной системе. Что этот датчик не справляется со своими обязанностями, засвидетельствуйте.

Коды диагностики ваз 2110. Диагностика неисправностей электронной системы автоматического управления двигателя ваз

В автомобиле ВАЗ 2110 ошибки форсунок, выдаваемые через бортовой компьютер, можно расшифровать с помощью специальных таблиц. Как правило, ЭБУ выдает ошибки в виде кодов, состоящих из буквы Р и четырех цифр.
Проблемы можно решить разными способами, но для начала нужно выяснить, какие проблемы наблюдаются в машине. Распознать ошибку форсунки на ВАЗ 2110 можно самостоятельно, если знать расшифровку.

Возможные ошибки

Ошибки могут относиться к различным деталям автомобиля:

  • Датчики. Чаще всего страдают датчики температуры.
  • Форсунки
  • (см.). В основном проблемы наблюдаются из-за обрыва цепи, в результате чего форсунки не могут вовремя загореться.
  • Двигатель. Обычно проблемы с двигателем появляются после длительной езды на автомобиле. Самая распространенная ошибка — перегрев.
  • Клапаны.
  • Вентиляторы. Если они не будут работать в полную силу, то машина перегреется. Следовательно, ошибки неправильной работы вентилятора приводят к ошибкам с перегревом двигателя.
  • Реле.
  • контроллер
  • .

Рассмотрим самые распространенные коды ошибок форсунок ВАЗ 2110, которые выдает система:

  • P0101.В этом случае возникает проблема с . При появлении такого кода на экране бортового компьютера следует проверить, действительно ли датчик поврежден.

Примечание: во время теста нельзя потреблять воздуха больше допустимой нормы.

  • P0113. Это означает, что датчик температуры всасываемого воздуха неисправен. Важно проверить, не превышает ли температура нормы.
  • P0116. Если на экране ЭБУ отображается данный код, то есть проблемы с датчиком контроля температуры антифриза.В первую очередь нужно проверить, действительно ли плохо работает датчик, а уже после этого гнать машину в автосервис.

Примечание: если температура ниже необходимого значения, то этот дефект необходимо срочно устранить, иначе он может привести к плачевным последствиям.

  • P2135. В этом случае ошибка указывает на неправильное положение дроссельной заслонки. Возможно, что сигнал между датчиками ослаб, поэтому они не могут правильно указать его местонахождение.
    Если после диагностики обнаружено, что напряжение одного датчика выше на пороговое значение по сравнению с другим, то ремонта не избежать.
  • P2122. Один из датчиков педали акселератора показывает слишком низкие значения. При этом в нем наблюдается слишком низкое напряжение.
    Нужно проверить напряжение в датчике вольтметром. При необходимости неисправный датчик замените.
  • P0201. В этом случае возможен обрыв в цепи управления форсункой. Необходимо провести диагностику драйверов, так как из-за них может генерироваться ошибка.
  • P0130. Вы должны проверить, завершена ли сигнальная цепь.

Примечание: необходимо принять меры, если напряжение в цепи ниже или выше нормы.

  • P0133. Если по какой-то причине сигнал длится дольше, чем нужно, он выдаст именно эту ошибку. Причина данной неисправности – слишком медленная реакция сигналки.
  • P0030. Нужно проверить, нет ли обрыва в цепи нагревателя. При необходимости выполните диагностику драйвера.
  • P0171. Возможно, отопительная смесь стала слишком бедной.
    Поэтому драйвер должен проверить, не является ли его содержимое слишком плохим. Если теплоотдача выше нормы, то это необходимо исправить, а дефекты устранить.
  • P0172. Необходимо проверить бедность состава смеси.
  • P0217. Двигатель перегрелся. Необходимо следить за повышением температуры в нем.

Примечание: если температура здесь выше порогового значения, то срочно нужен ремонт, иначе двигатель вскоре может закипеть прямо в дороге.

  • P0300. В процессе воспламенения могут выделяться ядовитые газы. На самом деле они выделяются всегда, но успешно удаляются через выхлопную трубу.
    Более того, если по каким-то причинам в системе наблюдаются бреши, то ядовитые вещества могут попасть прямо в машину.
  • P0326. может не всегда работать. Вы должны проверить, не слишком ли низкий уровень его сигнала. При необходимости отрегулируйте и нормализуйте этот уровень.
  • P0335. Датчик положения коленчатого вала вышел из строя.Нужно проверить есть ли сигнал с датчика. Если сигнал низкий, то следует изменить расход воздуха, если он выше максимального значения.
  • P0340. Датчик положения распределительного вала вышел из строя. Надо проверить есть ли сигнал.

Примечание. Большинство проблем возникает, когда сигнал датчика не меняется при работающем двигателе.

  • Z0351. Цепь может быть разорвана. В первичной цепи ток не достигает оптимального уровня.

Если горит лампочка неисправности форсунки

Форсунка ВАЗ 2110 16 — клапан

В некоторых случаях лампочка неисправности форсунки горит до тех пор, пока двигатель не прогреется до 90 градусов.
Эта проблема обычно возникает в холодное время года. И хотя такая проблема не слишком серьезна, решать ее все равно придется.
Есть несколько способов разрешить эту ситуацию:

  • Заменить датчик форсунки. Как правило, если свет горит долго, то этот датчик скоро выйдет из строя из-за перенапряжения в сети.
    И в любом случае придется менять. Так почему бы не сделать это раньше? Причем этот процесс займет максимум 30-40 минут.
  • Сделать прошивку. Самостоятельно это сделать, конечно, не получится, но в автосервисе специалисты сделают все без проблем в кратчайшие сроки.

  • Снимите клеммы аккумулятора. Возможно, лампочка загорелась, но не погасла. А когда напряжения в сети больше не будет, лампочка точно перестанет светиться.

Примечание: но после обратного подключения клемм лампочка может снова загореться. В этом случае остается только одно – только отвезти машину в автосервис.

Определить, что выдает ЭБУ за ошибку, можно и в домашних условиях. Но выявить ошибку — это еще полбеды.
Его еще нужно удалить. И не всегда есть возможность сделать это самостоятельно.
Ориентировочная цена работы в автосалоне может быть разной. Конечно, если у вас нет нужной суммы, можно попробовать сделать ремонт самостоятельно.
Перед этим следует ознакомиться с фото и видео на эту тему (в интернете пруд пруди). Инструкция тоже не будет лишней.

По примеру зарубежных автопроизводителей Концерн «АвтоВАЗ» внедряет высокие технологии в свои автомобили. Одним из таких примеров является бортовой компьютер, предназначенный для выявления неисправности в работе машины с помощью цифрового кода. Предлагаем вам узнать, как диагностируется на ВАЗ 2115 – коды ошибок также будут расшифрованы в этой статье.

[ Скрыть ]

Автодиагностика

Конечно же, без проведения диагностики выявить неисправность в автомобиле невозможно. Сделать это можно с помощью специального оборудования, которое можно найти на каждом специализированном СТО. Но проверить свой автомобиль на неисправности можно и самостоятельно. Учтите, что при самостоятельной проверке авто коды ошибок будут не такими, как при диагностике на оборудовании.

Итак, как самостоятельно провести диагностику Такой вопрос приходил в голову каждому владельцу данных моделей машин.Сейчас мы расскажем вам об этом подробнее. Но продиагностировать машину – это полдела, ведь полученные комбинации неисправностей также необходимо расшифровать.

  1. Найдите кнопку одометра на приборной панели. Тебе нужно ущипнуть ее.
  2. Затем поверните ключ в замке зажигания в положение 1.
  3. Сделав это, кнопку одометра нужно будет отпустить.
  4. Когда вы отпустите кнопку, стрелки на панели приборов будут прыгать.
  5. Снова нажмите и отпустите кнопку одометра.На спидометре появятся цифры, указывающие на версию прошивки бортового компьютера.
  6. Наконец, в третий раз зажмите и отпустите кнопку одометра, и вы увидите комбинацию неисправностей. При самопроверке коды ошибок будут представлены двумя цифрами, в отличие от диагностики оборудования, где неисправности представлены четырьмя цифрами.

Расшифровка кодов

Как было сказано выше, без расшифровки кодов ошибок диагностика автомобиля не имеет смысла.Поэтому расшифровке комбинаций также следует уделить внимание. Особенно, если вы не хотите платить за это большие деньги специалистам на СТО. Итак, начнем с комбинаций, которые появляются при самостоятельной диагностике автомобилей.

Коды самодиагностики

Комбинация Поломка
1 Код 1 указывает на неисправность микропроцессора. Иногда ошибка исправляется перепрошивкой устройства.
2 Бортовой компьютер сообщает о некорректной работе датчика уровня бензина в топливном баке. Возможные проблемы с проводкой.
4,8 Слишком высокое или слишком низкое напряжение в сети автомобиля.
12 Неправильная работа диагностической цепи контрольной лампы.
13 Бортовой компьютер перестал получать сигнал от устройства контроля уровня кислорода.
14,15 Блок управления получает неверный сигнал от датчика температуры антифриза в системе охлаждения. В частности, сигнал может быть слишком низким или слишком высоким.
16,17 Данные комбинации при проверке автомобиля на наличие ошибок означают некорректный показатель напряжения бортовой сети. необходимо тщательно проверить сеть на наличие коротких замыканий и обрывов, так как показатель напряжения слишком высокий или очень низкий.
19 Бортовой компьютер ВАЗ 2115 получает неверный сигнал от устройства контроля положения коленчатого вала.Цепь надо проверить.
21,22 Блок управления ВАЗ 2115 получает очень низкий или высокий уровень сигнала от устройства управления положением дроссельной заслонки. Для устранения неисправности следует проверить работоспособность самого устройства, а также провести диагностику проводки.
23,25 Устройство контроля температуры всасываемого воздуха. Блок управления получает неверный сигнал от этого датчика. Цепь следует проверить, как и сам датчик.
24 Бортовой компьютер перестал получать сигнал датчика скорости автомобиля ВАЗ 2115.
27,28 Данные комбинации ошибок свидетельствуют о поступлении неверного сигнала от датчика СО на блок управления авто. Рекомендуется проверить цепь на обрыв и короткое замыкание или заменить датчик.
33,34 Устройство контроля массового расхода воздуха. Эти ошибки означают, что с датчика поступил неверный сигнал, вследствие чего его следует заменить.Также возможны обрывы цепи, поэтому есть смысл проверить и проводку.
35 Обнаружена неисправность в работе регулятора холостого хода. Датчик необходимо заменить, чтобы восстановить правильную работу устройств.
41 Блок управления получает неверный сигнал от датчика фаз.
42 Эта комбинация указывает на неисправность проводки управления.электронное зажигание. Судя по всему, с зажиганием все в порядке, а вот цепь надо диагностировать.
43 Блок управления поймал неверный сигнал датчика детонации. Следует проверить устройство или продиагностировать цепь на наличие обрывов.
44,45 В системе впрыска бортовой компьютер зафиксировал обедненный или обогащенный состав горючей смеси. В этом случае:
  • двигатель автомобиля может троить;
  • во время движения, в частности при переключении передач, автомобиль может дергаться;
  • двигатель может периодически глохнуть (в редких случаях).
51,52 Эти комбинации неисправностей указывают на обнаруженные ошибки в устройствах PROM или RAM.
53 Блок управления ВАЗ 2115 перестал получать сигнал датчика СО. Следует проверить работу устройства.
54 Пропал сигнал датчика октан-корректора.
55 Данная комбинация сообщает о том, что при движении автомобиля, в частности, при высокой нагрузке на двигатель ВАЗ 2115, в системе впрыска происходит обеднение горючей смеси.При этом признаки неисправности могут быть такими же, как и в случае кодов 44 и 45.
61 Сломан кислородный датчик. Для восстановления работы системы необходимо заменить датчик.

Ошибки контроллера

Комбинация Расшифровка
Р0101-Р0103 Эти комбинации означают . В частности, сигнал может быть повышен или понижен. Устройство следует заменить.
Р0112-Р0113 Ошибка датчика температуры поступающего воздуха. Необходимо проверить проводку, особенно в местах пайки проводов. Судя по всему, бортовой компьютер пытается сообщить вам о возникновении короткого замыкания или обрыва цепи.
Р0116-Р0118 Данные коды ошибок указывают на неисправность датчика температуры антифриза в системе. Как правило, в таких случаях лучше сначала проверить проводку, и если с цепью все в порядке, то желательно заменить сам датчик.
P2138, P2122, P2123, P0222, P0223 Эти коды ошибок представляют собой неправильную работу устройств управления положением педали акселератора.
Р0201-Р0204 При появлении таких комбинаций бортовой компьютер пытается сообщить автовладельцу о некорректной работе одной из форсунок. В частности, в системе может быть обнаружен обрыв цепи или короткое замыкание.
P0130 — P0134 Одна из этих комбинаций цифр может свидетельствовать о неисправности в работе датчика контроля кислорода.Для восстановления работы датчика следует проверить цепь на наличие обрывов и коротких замыканий либо заменить устройство.
Р0136-Р0140 Данные ошибки означают некорректную работу диагностического датчика контроля уровня кислорода в системе впрыска. Как и в предыдущем случае, ошибки могут свидетельствовать о некорректной работе устройства или неисправности проводки.
P0217 Указывает на перегрев двигателя внутреннего сгорания.При этом неисправности могут заключаться как в работе самого мотора, так и в:
  • перегреве охлаждающей жидкости в системе;
  • эксплуатация некачественного моторного масла или жидкости, срок службы которой уже истек.
Р0326-Р0328 Бортовой компьютер ВАЗ 2115 информирует автовладельца об обнаруженном повреждении датчика детонации. В частности, такие комбинации могут указывать не только на выход из строя датчика, но и на некорректный сигнал, поступающий от него на блок управления.
Р0340-Р0343 Такие комбинации указывают на поломку датчика положения распредвала ВАЗ 2115. В частности ошибки могут означать:
  • сигнал с прибора не меняется при работе ДВС;
  • в течение нескольких оборотов коленчатого вала сигнал от распределительного вала к блоку управления слишком низкий или очень высокий.
P0351, P0352, P2301, P2304 Эти комбинации означают некорректную работу катушек зажигания, а именно речь идет о некорректном подаче сигнала на бортовой компьютер.Также эти комбинации могут свидетельствовать об обрыве проводки или зафиксированном в цепи коротком замыкании.
Р0422 Произошла поломка нейтрализатора.
P0691, P0692 Неисправно первое реле вентилятора системы охлаждения.
P0693, P0694 Бортовой компьютер обнаружил поломку второго реле вентилятора охлаждения. При несвоевременной замене предохранителя охлаждающая жидкость может закипеть.
P0485 Блок управления получает неверный сигнал напряжения от вентилятора охлаждения.
Р0560-Р0563 Блок управления зарегистрировал слишком низкое или повышенное напряжение бортовой сети.
Р0627-Р0629 Эти комбинации могут свидетельствовать как о некорректном сигнале от топливного насоса, так и о поломке реле, отвечающего за работу блока. Стоит отметить, что при перегорании предохранителя бензонасоса эксплуатация автомобиля будет невозможна, так как не получится запустить двигатель.
R1602 1602 — распространенная ошибка ВАЗ.Зарегистрированы неисправности в работе контроллера системы управления двигателем внутреннего сгорания.

Сброс ошибки


Если вы нашли и устранили неисправность, то ее необходимо стереть из памяти бортового компьютера. Для этого повторите следующие шаги:

  • Заглушите двигатель и выключите зажигание.
  • Отсоедините клеммы аккумуляторной батареи.
  • Подождите несколько секунд и соедините клеммы обратно с аккумулятором.

Видео «Сброс ошибки двигателя ВАЗ»

В этом видео описан процесс сброса комбинации ошибок для автомобилей ВАЗ десятого семейства.

Практически каждый владелец 16-клапанного ВАЗ-2112 сталкивался с тем, что. Они указывают на неисправности в работе системы двигателя и других важных узлов. Первым признаком того, что возникла неисправность, является появление на приборной панели индикатора «check engine» . Но, не все автомобилисты знают, что это значит.Поэтому необходимо подключиться к ЭБУ и установить, какая ошибка и неисправность в системе.

Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

Коды ошибок

0117 Низкий уровень сигнала датчика температуры охлаждающей жидкости
0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости
0122 Низкий уровень сигнала датчика положения дроссельной заслонки
0123 Высокий уровень сигнала датчика положения дроссельной заслонки
0130 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала 1

8 Slow response кислородный датчик 1
0134 Нет сигнала кислородного датчика 1
0135 Неисправность подогревателя кислородного датчика 1
0136 Замыкание на массу кислородного датчика 2
0137 Низкий уровень сигнала кислородного датчика 2
0138 Высокий уровень сигнала кислородного датчика 2
0140 Обрыв датчика кислорода 2
0141 Неисправность Нагреватель кислородного датчика 2
0171 Слишком бедная смесь
0172 Слишком богатая смесь
0201 Обрыв цепи управления форсункой 1
0202 Обрыв цепи управления форсунки 2
0203 Обрыв цепи управления форсунки 3
0204 Обрыв цепи управления форсункой 4
0261 Короткое замыкание на массу цепи форсунки 1
0264 Замыкание на массу цепи форсунки 2
0267 Замыкание на массу цепи форсунки t 3
0270 Короткое замыкание на массу цепи форсунки 4
0262 Короткое замыкание на +12В цепи форсунки 1
0265 Короткое замыкание на +12В цепи форсунки 2
0268 Короткое замыкание на +12В цепи форсунки 3
0271 Короткое замыкание на +12В цепи форсунки 4
0300 Много пропусков зажигания
0301 Пропуски зажигания в 1-м цилиндре
0302 Пропуски зажигания в 2-м цилиндре
0303 Пропуски зажигания в 3-м цилиндре
0304 Пропуски зажигания в 4-м цилиндре
0325 Обрыв цепи датчика детонации
0327 Низкий уровень сигнала датчика детонации 0336 Ошибка сигнала датчика положения коленвала
0340 Ошибка датчика фазы
0342 Низкий уровень сигнала датчика фазы
0343 Высокий уровень сигнала датчика фазы
0422 Низкая эффективность нейтрализатора
0443 Неисправность цепи клапана продувки адсорбера
0444 Короткое замыкание или открытый клапан продувки адсорбера
0445 Короткое замыкание на массу продувки адсорбера клапан
0480 Неисправность цепи вентилятора охлаждения 1
0500 Неверный сигнал датчика скорости 9002 8 0501 Неверный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка контроллера холостого хода
0506 Низкие обороты на холостом ходу
0507 Высокие обороты на холостом ходу
0560 Неверное напряжение бортовой сети
0562 Низкое напряжение бортовой сети
0563 Высокое напряжение вкл. бортовая сеть
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Неисправность канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода
1115 Неисправен контур нагрева датчика кислорода смесь в режиме частичной нагрузки
1128 Бедная смесь в режиме частичной нагрузки
1135 Цепь нагревателя кислородного датчика 1 обрыв, короткое замыкание
1136 Богатая смесь в режиме малой нагрузки
1137 Бедная смесь в режиме малой нагрузки
1140 Измеренная нагрузка отличается от расчетной
1171 Низкая Потенциометр CO
1172 Потенциометр High CO
1386 Ошибка теста канала детонации 9002 8 1410 Цепь управления клапаном продувки адсорбера: короткое замыкание на +12В
1425 Цепь управления клапаном продувки адсорбера: короткое замыкание на массу
1426 Обрыв цепи управления клапаном продувки адсорбера
1500 Обрыв цепи управления
1501 Короткое замыкание на массу: цепь управления реле топливного насоса
1502 Короткое замыкание на + Цепь управления реле топливного насоса 12 В
1509 Цепь управления перегрузкой регулятора холостого хода
1513 Цепь регулятора холостого хода: короткое замыкание на массу
1514 Цепь регулятора холостого хода: короткое замыкание на +12В, обрыв
1541 Цепь управления реле топливного насоса разомкнута
1570 Неверный сигнал APS
1600 Нет связи с АПС
1602 Потеря напряжения бортовой сети на ЭБУ
1603 Ошибка EEPROM
1606 Неправильный сигнал датчика неровной дороги
1616 Низкий уровень сигнала датчика неровной дороги
1612 Ошибка сброса ЭБУ
1617 Высокий уровень сигнала датчика неровной дороги
1620 Ошибка PROM
1621 Ошибка RAM
1622 Ошибка EEPROM
1640 Ошибка тестирования EEPROM
1689 In действительные коды ошибок
0337 Датчик положения коленчатого вала, короткое замыкание на массу
0338 Датчик положения коленчатого вала, обрыв цепи
0441 Неправильный расход воздуха через клапан
0481 Неисправность цепи вентилятора охлаждения 2
0615 обрыв
0616 Цепь реле стартера, короткое замыкание на массу
0617 Цепь реле стартера, короткое замыкание на +12В
1141 Неисправность нагревателя 1 датчика кислорода после нейтрализатора
230 Неисправность цепи реле топливного насоса
263 Неисправность драйвера форсунки 1
266 Неисправность драйвера форсунки 2
269 Неисправность драйвера форсунки 3
272 Форсунка 4 Неисправность драйвера
650 Неисправность цепи проверки ламп двигателя

Схема ВАЗ-2112

Как читать ошибки?

Для того, чтобы прочитать ошибки, необходимо подключить портативный или планшетный компьютер к автомобилю через специальный кабель K-line.Рассмотрим, какие инструменты понадобятся для подключения автомобиля к компьютеру и определения кодов ошибок:

Для подключения необходимо найти разъем для кабеля. Он расположен под рулевой колонкой. Теперь нужно подключить непосредственно сам кабель, а затем разъем USB. Оптимальными для использования считаются следующие программы: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей Приора, Калина, Гранта; USB-драйвер Autocom cdp pro cars USB; СканМастер 2.1 на русском для ELM327.

Диагностика автомобиля с помощью ноутбука

Устранение неполадок и сброс

Исправить ошибки ЭБУ достаточно просто. В программе чтения нужно найти нужную неисправность и расшифровать ее. Затем рекомендуется устранить проблему, вызвавшую ошибку. Последний шаг — сброс. Его можно найти в инструментах программы или действиях.

Многие автолюбители допускают ошибку при работе с программным обеспечением, потому что «обнуляют» не сами ошибки, а весь софт, таким образом оставляя только оболочку софта автомобиля.После таких действий, как правило, машина может не завестись и требуется программная настройка оборудования или замена всего. софт в общем. Поэтому рекомендуется в таком случае обратиться в автосервис, где все сделают как надо.

выводы

Ошибки управления электронным блоком на 16-клапанном двигателе ВАЗ-2112 возникают достаточно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Итак, исправление ошибок своими руками не всегда заканчивается благополучно, поэтому при выполнении операции следует быть достаточно внимательным.Если вы не уверены, что все пройдет гладко, рекомендуется обратиться в автосервис во избежание поломок.

Коды ошибок ВАЗ 2110 представлены в цифровом обозначении на дисплее, и передаются с датчиков фаз на бортовой компьютер. Это удобно, но начинающий водитель многого не поймет и не сможет разобраться, как пользоваться этим оборудованием. Но это нужно знать и уметь, так как система, благодаря встроенной функции самодиагностики, поможет выявить неисправность на ранних стадиях, а значит, возможно ее своевременное устранение. способ.

[ Скрыть ]

Диагностика

Диагностировать состояние систем автомобиля можно двумя способами. Начнем с первого, который не предполагает использования дополнительного оборудования.

Для запуска функции самодиагностики нужно нажать кнопку, которая обнуляет пробег за сутки. Включаем зажигание. Вы увидите, как стрелки на приборах начнут переходить из одного положения в другое. Это значит, что диагностика ВАЗ 2110 запущена и информация от датчиков фаз начала поступать на ЭБУ.После завершения процесса оперативная память отправит цифры на дисплей, который покажет состояние систем авто.

Автомобиль ВАЗ 2110

Расшифровка комбинаций

Когда самодиагностика завершена и отображается цифра 0, это означает, что с автомобилем все в порядке и все системы работают как положено:

  • если отображается 1, это указывает на проблему с микропроцессором или неисправность оперативной памяти;
  • 4 -высокое напряжение в сети более 16 В;
  • если 8, то низкий.

Если неисправность не одна, а несколько, то будет отображаться число, равное сумме неисправностей. Если загорится 6, то это будет означать сумму цифр 2 и 4. Если 14, то скорее всего сразу три неисправности, а именно 2, 4 и 8.

Самая простая диагностика, которая доступна водителю без использование дополнительного оборудования. Безусловно, он поможет выявить некоторые неисправности, а также покажет состояние узлов и системы ВАЗ 2110 в целом.Но для конкретного определения всех неисправностей и расшифровки информации, поступающей от датчиков фаз, необходимы дополнительные средства. Например, который предоставляет больше данных.


Кнопка сброса пробега

Диагностика дополнительными средствами

Для диагностики автомобилей, в том числе и ВАЗ 2110, используют различное оборудование, которое подключается к специальному разъему. Благодаря этому оборудованию, которое не отличается особой сложностью и высокой ценой, можно составить полную картину состояния автомобиля.

На СТО используется персональный компьютер, на который по специальному кабелю передаются данные с датчиков фаз.


Адаптер для диагностики автомобиля

На рынке появились устройства Bluetooth, позволяющие проводить диагностику с помощью смартфона, планшета или ноутбука.

Работают по плану. Прибор подключается к разъему, включается зажигание и начинается процесс диагностики. Данные поступают с датчиков фаз в ЭБУ. С него на мобильное устройство, на котором должно быть предварительно установлено специализированное программное обеспечение.

Это позволяет не только получить больше данных, но и представить их в более наглядном виде. Этот способ позволяет водителю даже с небольшим опытом эксплуатации автомобиля (в нашем случае ВАЗ 2110) получить все данные о своем автомобиле.

Но большинство водителей предпочитают проводить диагностику на СТО. Для того, чтобы вы были в курсе данных, которые бортовой компьютер выдает через оперативную память с датчиков фаз, приведем расшифровку распространенных ошибок.

Расшифровка комбинаций

При возникновении проблем с электрооборудованием их необходимо устранять немедленно. О том, что в этом вопросе не все в порядке, покажет код ошибки 1602.

Иногда ошибка 1602 может просто сбрасываться и больше не появляться. Социалисты называют такие данные «хорошими».

Ошибка 1602 иногда появляется, если:

  • батарея была отключена некоторое время;
  • произошел скачок напряжения при запуске мотора, например, в мороз.

Но если код ошибки 1602 появляется постоянно, нужно проверить всю сеть. Возможно есть перерыв. Если постоянно появляется код ошибки 1602, можно попробовать почистить клеммы аккумулятора. Проверьте, хорошо ли они закреплены. Не помогло, ошибка 1602 все равно появляется? Проверьте цепь. Начинать нужно с плюсовой клеммы аккумулятора. Начните с электрического предохранителя и плавкой вставки.

ДПС. Иногда бывает так, что причиной кода ошибки 1602 является аварийный сигнал, который может блокировать цепь контроллера и влиять на показания датчиков фаз.В такой ситуации нужно предъявлять претензию фирме, занимавшейся

  • малым расходом воздуха, который зависит от скорости вращения коленчатого вала;
  • степень открытия дроссельной заслонки;
  • С момента возникновения проблемы прошло несколько циклов.

Если ошибка появляется периодически, то необходимо:

  • проверить состояние воздушной преграды;
  • крепление блока проводки с ЭБУ;
  • проверка РХХ;
  • очистить корпус дроссельной заслонки.

Еще одна ошибка, которая может возникнуть, это 0300. 0300 появляется в тех случаях, когда ОЗУ обнаруживает частые осечки.

Если код ошибки 0300 высвечивается постоянно, то необходимо проверить следующие узлы:

  • свеча зажигания;
  • форсунки;
  • система зажигания;
  • причиной появления кода 0300 может быть повышенный или пониженный уровень сжатия;
  • также может появиться код 0300 в случае нарушения проводки.

Появление ошибки 0300 нельзя игнорировать.В дальнейшем это может привести к ухудшению работы других узлов.

Освоить диагностику автомобиля, в частности ВАЗ 2110, несложно. Продлит срок службы за счет своевременного выявления неисправностей, фиксирующих датчики фаз.

Ремонт электрооборудования

Расскажем и покажем режим самодиагностики панели приборов ВАЗ 2110 2112 2111, расшифруем коды ошибок панели VDO. Для того, чтобы запустить режим самодиагностики панели приборов, нужно повернуть ключ в зажигании и одновременно удерживать кнопку сброса пробега.Когда режим включен, то все стрелки должны дойти «до конца» и вернуться обратно, чтобы можно было проверить работоспособность всех датчиков, приборов, лампочек, самих стрелок. Затем еще раз делаем однократное нажатие на кнопку сброса пробега, в информационном окне будет написана версия прошивки, в нашем случае это 1.1, снова нажимаем нашу кнопку и видим коды ошибок. Для сброса ошибок нажмите кнопку и удерживайте некоторое время:

Цифра «0», появившаяся на экране, означает, что все ошибки были сброшены.Повторяем всю процедуру еще раз с самого начала, чтобы убедиться, что у нас нет ошибок.

Расшифровка кодов ошибок VDO:

0 означает, что ошибок нет вообще.
1 Неисправный микропроцессор.
4 означает, что напряжение бортовой сети повышено выше 16 Вольт
8 ошибка, наоборот, показывая низкое напряжение, менее 8 Вольт.
Могут появиться следующие ошибки: 6, 10, 12, 14 — означают несколько неисправностей одновременно, т.е. суммируются, 6 (это 2+4) и т.д.

Честно говоря толку от этих показаний мало, самый простой диагностический прибор покажет гораздо больше и во всех подробностях. Дополнительный бортовой компьютер также отображает все основные ошибки, берем показания со всех систем.

Видео режима самодиагностики панели приборов ВАЗ 2110 2112 2111:

.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
