инструменты и методы технического волшебства

Резистивный делитель напряжения состоит из двух резисторов, от соотношения сопротивлений которых зависит выходное напряжение. Так, если один из резисторов переменный, то на выходе можно получить изменение напряжения. Другой резистор определяет чувствительность схемы, если это подстроечный резистор, то чувствительность можно корректировать.

— 76 —

Рассмотрим нерегулируемый резистивный делитель (рис. 3.9) и напряжение на его выходе. Обозначение A0 на рис. 3.9- это аналоговый вход A0 на плате Arduino.

Зависимость выходного напряжения делителя от входного:

Uвых = Uвх (R2/(R1 + R2)).

В нашем случае на вход делителя подано напряжение 5 В, а выход подключен к аналоговому контакту A0 платы Arduino. Если R1 и R2 одинаковы (как, например, 10 кОм), то 5 В делится пополам, и на аналоговом входе будет 2,5 В. Проверьте это, подставив значения в формулу:

Uвых = 5 В (10 кОм/(10 кОм+ 10 кОм))= 2,5 В.

Рис. 3.9. Простой делитель напряжения

Рис. 3.10. Фоторезистор

Теперь предположим, что один из этих резисторов переменный, например фоторезистор (рис. 3.1 0). Сопротивление фоторезистора зависит от интенсивности падающего на него света. Я использовал фоторезистор с номинальным сопротивлением 200 кОм. В полной темноте его сопротивление около 200 кОм, при ярком свете оно падает почти до нуля. От того, какой резистор (R1 или R2) поменять на фоторезистор, и от номинала постоянного резистора будет зависеть масштаб и точность показаний. Попробуйте поэкспериментировать с различными конфигурациями и посмотрите через монитор последовательного порта, как меняются показания.

В качестве примера заменим R1 на фоторезистор, а R2 возьмем постоянным с номиналом 10 кОм (рис. 3.11 ). Для данного упражнения можно оставить на плате RGB-светодиод и подключить его как одноцветный.

Загрузите программу считывания аналоговых данных и выдачи результата в последовательный порт ( см. листинг 3.1) и поменяйте освещенность фоторезистора. Вы не сможете получить весь диапазон значений от 0 до 1023, потому что у фоторезистора никогда не будет нулевого сопротивления. В результате вы определите минимальное и максимальное значения напряжения на выходе. Эти данные потребуются, чтобы сделать «интеллектуальный» ночник, который будет светить более ярко в темном помещении, и наоборот. Выберите аналоговые значения для вашей комнаты, соответствующие темноте и максимальной освещенности. У меня это бы

— 77 —

ли значения 200 (темнота) и 900 (максимальное освещение). У вас могут быть другие цифры. Они зависят от условий освещения, значения резистора R2 и характеристик фоторезистора.

Рис. 3.11. Подключение фоторезистора

Делитель напряжения — Вольтик.ру

Перед схемотехниками нередко стоит задача получения пониженного напряжения из высокого напряжения. Это можно сделать с помощью делителя напряжения – простой схемы с использованием двух резисторов. С их помощью можно создать выходное напряжение в несколько раз меньшее, чем входное напряжение.

Простота и надежность делителя напряжения сделали его схему фундаментальной в схемотехнике. При ее внедрении необходимо уделить максимум внимания непосредственно схеме и точности расчета напряжения по специальной формуле.

Существует несколько вариантов схем делителя напряжения, с которыми можно будет познакомиться ниже. Особенностью каждой из них является наличие двух резисторов и входного напряжения. Резистор, расположенный у плюса входного напряжения, обозначен на схемах R1, расположенный у минуса – R2. Падение напряжения у второго резистора обозначается Uout. Оно и является результатом работы схемы делителя напряжения.

Чтобы произвести расчет напряжения делителя нужно знать значения следующих величин: сопротивление первого и второго резистора (R1, R2) и входное напряжение Uin. Для расчета используется следующая формула:

Знакомые со школьным курсом физики без труда смогут определить, что в основе этого уравнения лежит закон Ома. Для определения напряжения на выходе делителя выводится формула с использованием силы тока I1 и I2, протекающего через резисторы R1, R2:

Используя закон Ома, мы получаем следующую формулу для Uout:

В этом уравнении для нас остается неизвестной величина I2, но если предположить, что она равна I1, то наша схема приобретет следующий вид:

В этой схеме неизвестным остается Uin – сопротивление на обоих резисторах R1, R2. Так как они соединены последовательно, то их совместное сопротивление суммируется:

В итоге схема делителя напряжения упрощается:

Исходя из школьной формулы U=I*R и помня, что суммарное сопротивление равно R1 + R2, записываем закон Ома в следующем виде:

Так как мы приняли I1=I2, то получаем уравнение, которое нам наглядно демонстрирует, что выходное напряжение будет прямо пропорциональным отношению сопротивлений и входному напряжению.

Делитель напряжения широко используется в радиоэлектронике, приведем несколько примеров:

  • потенциометры;
  • резистивные датчики;
  • фоторезисторы.

Потенциометр и делитель напряжения | Класс робототехники

Потенциометр и делитель напряжения

В одном из предыдущих уроков, для ограничения тока через светодиод, мы использовали резисторы. Как было тогда отмечено, существует множество резисторов разного номинала и рассчитанных на разную мощность. Но оказывается, кроме обычных резисторов есть и элементы с изменяемым сопротивлением, называемые переменными резисторами.

Обычно, переменные резисторы делают в виде делителя напряжения, и такие элементы называются потенциометрами. Кстати, потенциометры часто называют реостатами, хотя это и не совсем так. Вот так выглядит типичный регулировочный потенциометр.

Для чего может быть полезен прибор с переменным сопротивлением? Если говорить о чисто переменном резисторе, то он бывает нужен в ситуациях, когда нам требуется регулировать ток в цепи. Возьмем всё тот же светодиод. Если в цепи светодиода мы поставим переменный резистор — потенциометр, скажем, на 20 кОм, то с помощью него мы сможем регулировать яркость свечения.

Соберем эту схему на плате и проверим в действии. В этом макете мы используем потенциометр на плате от RobotClass. К нему удобно подключать провода и втыкать его в макетную плату.

Крутим ручку потенциометра — светодиод светится ярче или тусклее. Кроме самого потенциометра в схеме также можно заметить обычный резистор. Зачем он нужен? Дело в том, что поворачивая ручку потенциометра мы можем менять его сопротивление в диапазоне от 20 кОм до нуля. Получается, что в крайнем положении без дополнительного защитного резистора через светодиод потечет слишком большой ток и он сгорит!

Конечно, мы можем не крутить ручку потенциометра до упора, но разве можно удержаться?:) Лучше поставим дополнительный резистор, который в крайнем положении ручки не даст светодиоду сгореть. Для случая с кроной, подойдет резистор на 1 кОм. Если будем питать схему от Arduino (то есть от 5 Вольт), то можно поставить 200 Ом.

Вконтакте

Facebook

Twitter

Серия Arduino «Начало работы» — Лампа с управляемым светом (3) — Светочувствительные резисторы и резистивные делители

Продолжаем объяснять основные принципы в части, посвященной новичкам. На этот раз я расскажу о фоторезисторах и использую резисторы для деления напряжения. Существует несколько типов оптоэлектронных компонентов, среди которых компоненты для фотометрии включают фототранзисторы и фоторезисторы. На этот раз мы используем фоторезисторы для ламп управления светом. В нашей контрольной лампе мы будем использовать ее для создания схемы делителя напряжения для отправки аналоговых сигналов на аналоговые выводы Arduino. Новички должны понимать, что такое фоторезистор и как устроен делитель напряжения. Эта статья объяснит эти два момента.

Фоторезистент

Фоторезистор (светозависимый резистор) — это резистор, значение сопротивления которого будет уменьшаться под воздействием излучения определенного диапазона волн.

Так называемый специфический диапазон волн также включает невидимые инфракрасные лучи. Есть три категории: ультрафиолетовые резисторы, инфракрасные резисторы и резисторы видимого света.

На этот раз с нами напрямую связаны два важнейших параметра: фототок и кривая световой характеристики. Другими словами, значение сопротивления, когда свет очень яркий, и соотношение между значением сопротивления, когда яркость затемнена, и значением сопротивления, увеличивающимся (обратите внимание, что это кривая, а не линейная зависимость). Эта штука может быть очень дешевой.Прочитав эту статью, если вам интересно, вы можете купить и воспроизвести.Таобао имеет пакет различных моделей светочувствительных. Разницу между моделями можно увидеть в таблице ниже.

Вы можете увидеть время нарастания и спада в приведенной выше таблице. Когда я на самом деле измерил время нарастания и спада, я не чувствовал себя так близко, как в приведенной выше таблице. Я не знаю, что это за концепция. Окружающая среда меняется от темной к светлой, может быть, за полсекунды, мгновенное сопротивление уменьшается (в книге это несколько миллисекунд).

Окружающая среда меняется от яркой к темной, и сопротивлению требуется несколько секунд, чтобы подняться. Это время отклика фактически напрямую связано со светочувствительным материалом и длиной световой волны.

Одного только текстового объяснения недостаточно, просто посмотрите на картинку. Устанавливаем мультиметр в положение сопротивления, включаем лампочку, чтобы она загорелась после подключения, и смотрим значение сопротивления:

Сопротивление 580 Ом. Моя модель 5516, при номинальной освещенности 10 лк сопротивление 2-5кОм. С трудом представляю, сколько это 10 люкс. Фактическое измерение более интуитивно понятно и освещается лампой с близкого расстояния 580 Ом.

Потом пробую еще раз, выключаю свет (можно прикрыть …) и смотрю на сопротивление (обратите внимание на шестеренку мультиметра):

При незначительной закупорке, большой закупорке и полном покрытии считываемые значения сопротивления составляют 7,8 К, 16,15 и 502 К соответственно.

Фактически это эквивалент регулируемого резистора или потенциометра (когда оба конца используются в качестве регулируемых резисторов), но это не ручка или скользящая ручка, она регулирует значение сопротивления в зависимости от света, а затем отношения между силой света а величина сопротивления А нелинейна.

Чтобы понять, как использовать его в цепи, сначала мы должны кратко рассмотреть, как используются резисторы.

Резисторный делитель напряжения — для новичков

Есть два основных применения резисторов в схемах: ограничение тока и установка напряжения. Ограничение тока Мы видели, как он используется для ограничения тока, протекающего к светодиоду, в предыдущей статье, а также он используется в статье о кнопках для ограничения тока от источника питания к земле при нажатии кнопки (см. секция понижающего резистора). На этот раз мы рассмотрим его метод установки напряжения, деления напряжения.

Давайте посмотрим на симуляцию в Multisim. Подключите два резистора последовательно, попробуйте комбинацию различных значений сопротивления и поместите пробник между двумя резисторами, чтобы увидеть эффект:

О токоограничивающем действии резисторов мы уже говорили. Как рассчитать текущее значение на приведенном выше рисунке будет обсуждаться позже в возможности. На этот раз мы сосредоточимся на напряжении. Видно, что различные комбинации значений сопротивления могут повлиять на напряжение в среднем положении двух резисторов. Требуется напряжение 5 В и таким образом устанавливается значение напряжения в точке положения датчика. Это называется делитель сопротивления. Формула для деления напряжения выглядит следующим образом: предположим, мы назовем напряжение в этой точке зонда как Vmes (mes означает измерение, измеренное значение):

Первый круг слева

Vmes = V1 x (R2 / (R1 + R2))

Vmes = 5V x (1000 / (1000+1000))

Vmes = 2.5V

Средний контур

Vmes = V2 x (R4 / (R3 + R4))

Vmes = 5V x (4000 / (1000+4000))

Vmes = 4V

Правый контур

Vmes = V3 x (R6 / (R5 + R6))

Vmes = 5V x (4000 / (0+4000))

Vmes = 5V

Формула представляет собой пропорциональный расчет, который легко запомнить. Используя значение сопротивления второго резистора в традиционном направлении тока в качестве числителя, сумму двух значений сопротивления в качестве знаменателя и умножив его на напряжение, поступающее на первый резистор, вы можете рассчитать Vmes.

Справочная площадка для новичков

Помните, что напряжение — это разность потенциалов между двумя точками. Таким образом, в моделировании нам нужно установить контрольную точку, чтобы сообщить Multisim, что напряжение в этой позиции равно нулю, 0 В, а затем измеренные значения в других позициях основаны на этом. Символ заземления на схеме выше был размещен мной, и он напрямую подключен к отрицательной клемме батареи, которая является опорным заземлением. Измеренное значение парциального давления представляет собой разность потенциалов относительно земли.

На следующем рисунке показано влияние различного размещения контрольного заземления:

Регулируемые резисторы, потенциометры — для новичков

Обладая вышеуказанными знаниями, давайте продолжим выяснять, для чего нужен регулируемый резистор. Мы используем Multisim для моделирования и выбора потенциометра (Potentionmeter). Как правило, потенциометр имеет три контакта. Если все три контакта подключены, выходное напряжение является прямым результатом деления напряжения. Это будет объяснено позже, например, при создании джойстика.

Мы подключаем только два конца как регулируемый резистор (то есть он действует как фоторезистор), сначала разберитесь в следующих трех картинках:

Используя приведенную выше формулу парциального давления, вы можете рассчитать значение трех датчиков. Если вы не уверены, возьмите бумагу и ручку, чтобы рассчитать самостоятельно. Это напрямую связано с нашими лампами управления освещением.

Используя вышеуказанную схему делителя напряжения и светочувствительный элемент, мы можем измерить напряжение в этом положении зонда, а затем его изменение будет соответствовать яркости света. Напряжение считывания эквивалентно считыванию яркости.

Почему это так хлопотно, не покупайте модуль и не подключайте его напрямую? -Для новичков

Фоторезисторы также продаются в виде модулей на рынке. Разве не хорошо быть прямолинейным? Почему я должен это понимать?

Прежде всего, структура над модулем на самом деле чрезвычайно проста, плюс резистор для светочувствительности и, самое большее, конденсатор для фильтрации. Это можно сделать самостоятельно. Кроме того, когда напряжение разное, вам нужны разные комбинации значений сопротивления. Вы не можете заменить модуль. Даже если вы не используете его напрямую, вы должны понимать, что если вы используете другое напряжение, то какое диапазон аналогового выхода, который он будет выводить. Наконец, после DIY, после понимания простых принципов, играть будет интереснее, не так ли?

Актуальная практика

После того, как все вышесказанное будет понято, что мы будем делать?

Прежде всего, первая проблема — это яркость. Независимо от того, должно ли быть 10 люкс ярким или нет, а 5 люкс должно быть включено, это зависит от человека и является личным ощущением. Вторая проблема заключается в том, что сопротивление светового датчика нелинейно зависит от яркости освещения, а кривая немного отличается при разных напряжениях. Мы не занимаемся научными исследованиями в создании светильников с регулируемым освещением. Мы захотим использовать более простой способ справиться с этой проблемой.

Решение состоит в том, чтобы разделить яркость конечного продукта на пять уровней и найти способ, позволяющий пользователям регулировать светочувствительность. Другими словами, используйте светочувствительные, а затем последовательно регулируемые резисторы: яркость света влияет на значение светочувствительного сопротивления, и пользователи могут использовать последовательно подключенные регулируемые резисторы для регулировки сопротивления и регулировки амплитуды аналогового выхода.

подводить итоги

В предыдущих статьях мы разобрались, как сделать питание светодиода и как сделать кнопки, В этой статье мы также знаем, как считывать яркость окружающей среды. В следующей статье мы используем триод и объясним принцип ШИМ для управления пятисегментной яркостью светодиода.

Добро пожаловать в нашу большую семью Нажмите, чтобы присоединиться к Arduino Hard Innovation Alliance, номер группы 8580606

ссылка

Основы практических электронных компонентов и схем Третье издание

Издательство электронной промышленности, ISBN: 9787121223785

Основы аналоговой электронной техники, пятое издание

Издательство высшего образования, ISBN: 9787040425055

Выбор и применение электронных компонентов

Science Press, ISBN: 9787030165060

Основы схем (английская версия, пятое издание)

Пресса для машиностроительной промышленности, ISBN: 9787111411840

Программное обеспечение Multisim 12. 0

http://www.ni.com/multisim/

Перепечатано по адресу: https://www.cnblogs.com/leptonation/p/6244439.html

Какой делитель напряжения для Arduino самый эффективный?

Наиболее эффективно вообще не иметь делителя напряжения. Или, по крайней мере, иметь делитель напряжения только тогда, когда он действительно нужен.

Моя предпочтительная схема:

смоделировать эту схему — Схема, созданная с помощью CircuitLab

При этом M1 обычно отключен от R3. Когда вы хотите провести измерение, вы включаете M2, устанавливая D3 HIGH (или любой другой штифт, к которому вы его прикрепили), который опускает затвор M1, включая его. Затем это подключает батарею к делителю напряжения R1 / R2 и позволяет вам считывать напряжение на A0.

Делитель напряжения 20 кОм / 10 кОм позволяет вам считывать до 15 В на батарее и дает вам выходное сопротивление 6,67 кОм, что находится в пределах рекомендованного максимума 10 кОм для АЦП ATMega.

Во время «холостого» времени, когда M1 и M2 оба выключены, течет только незначительный ток утечки через M2, сдерживаемый большим резистором R3 100 кОм (который сам по себе не имеет значения по сравнению с «выключенным» сопротивлением M2).

Выбор M1 таким образом, чтобы сопротивление включения было очень маленьким (<0,1 Ом), позволяет вам по существу игнорировать его в своих расчетах, поскольку оно в любом случае будет перекрыто допуском R1 и R2. M2 необходимо выбрать так, чтобы он был «логическим уровнем» (то есть с порогом затвора V_GS значительно ниже 5 В).

Эта схема с двумя полевыми транзисторами должна использоваться, а не просто использовать N-канальный полевой транзистор в заземлении делителя, потому что, когда эта более простая схема отключена, Arduino будет видеть 12 В, напрямую подключенное к A0, что на самом деле не очень хорошо — вы будете Убейте Arduino — поэтому важно, чтобы вы переключили «высокую» сторону сети, а не «низкую», а для этого требуются два полевых транзистора.

Arduino. Обработка кнопок при помощи АЦП

Есть много способов экономии выводов при подключении кнопок к микроконтроллеру. В этой статье мы рассмотрим способ при котором кнопки подключаются через резистивные делитель и их состояние считывается при помощи АЦП.

Подготовка к работе

На нашем TutorShield есть две кнопки, которые могут быть подключены как к цифровым выводам Arduino, так и к аналоговым входам. Если вы установите перемычку так, как показано на рисунке, кнопки будут подключены к аналоговому входу А3.

Установка перемычки

Схема подключения кнопок при этом будет выглядеть следующим образом:

Схема подключения кнопок

На TutorShield кнопки подписаны «2» и «3». При разных комбинациях их нажатий образуется делитель напряжения с разным коэффициентом передачи. Все возможные комбинации эквивалентных схем и напряжений на выводе А3 приведены ниже:

Эквивалентная схема

Напряжение на резистивном делителе определяется по формуле
Uвых=(Uвх*Rн)/(Rв+Rн)
, где Uвх — напряжение приложенное к верхнему плечу делителя (5В), Rв — сопротивление в верхнем плече делителя, Rн — сопротивление в нижнем плече делителя.
Считывать состояние данные с кнопок будем как в предыдущей статье. Мы будем использовать также только 8 разрядов, поэтому измерять напряжение будем с шагом 19.6мВ.
Итак, есть четыре возможные ситуации:

  1. Ни одна кнопка не нажата, на выводе А3 напряжение 5В, АЦП вернет значение «255»
  2. Если нажата кнопка «2»,на А3 — 2,5В, АЦП пришлет значение 2,5/0.0196=128
  3. Нажата кнопка «3», на А3 — 3,3В, АЦП — 3,3/0.0196=169
  4. Обе кнопки, на А3 — 2В, АЦП — 2/0,0196=102

Обратите внимание, что АЦП всегда округляет полученное значение в большую сторону! Также расхождение возможно из-за того, что сопротивление резисторов отличается от номинального, меняется от напряжение питания и т.д.

Первый пример

Для начала повторим пример из предыдущей статьи. Попробуем просто читать состояние вывода A3 и будем передавать его в COM-порт с периодичностью раз в секунду:


int val;

void setup() {
    Serial.begin(9600);
}

void loop() {
    val = analogRead(A3)>>2;
    Serial. println(val);
    delay(1000);
}

Нажимая кнопки и наблюдая за данными в мониторе COM-порта (Ctrl+Shift+M), проверьте, какие значения соответствуют нажатиям кнопок.
Плата, на которой мы запускали этот код, присылала значения 255, 128, 170 и 102. Небольшое расхождение возможно из-за не одинаковых питающий напряжений, различия сопротивлений резисторов и т.д. Это означает, что нужно задать определенный разброс значений для определения состояния кнопок.

Второй пример

Теперь в программе нужно принимать решения о состоянии кнопок. Нам нужно разработать код, который будет проверять состояние вывода и выставлять флаги о состоянии кнопок.
Флагом в программировании называют переменную, которая характеризует состояние какого-либо объекта. Мы заведем два флага — button2 и button3. Если в этой переменной единица, то кнопка нажата. Если ноль, то отжата.
Перейдем к определению состояния кнопок. Можно, конечно, просто сравнивать полученное значение с измеренным заранее числом, но гораздо лучше задать определенный разброс параметров. Сделать это проще всего по середине диапазона. Зададим условие следующим образом:

  1. Если полученное значение больше 212, значит ни одна кнопка не нажата
  2. Если оно лежит в диапазоне от 212 до 149, то нажата кнопка «3»
  3. От 149 до 115, то нажата кнопка «2»
  4. Менее 115 — нажаты обе кнопки

Чтобы визуально контролировать состояние кнопок, подключите два светодиода к выводам D0 и D1 (вспомнить как это сделать можно здесь)


#define STATE_LED2 0
#define STATE_LED3 1

int val = 0;
int button2 = 0;
int button3 = 0;

void setup() {
    pinMode(STATE_LED2, OUTPUT);
    pinMode(STATE_LED3, OUTPUT);
}

void loop() {
    button2=button3=0;
    val = analogRead(A3)>>2;
    if(val>212) button2=button3=0;
    else {
        if(val>149) button3=1;
        else {
            if(val>115) button2=1;
            else button2=button3=1;
        }
    }

    if(button2==1) digitalWrite(STATE_LED2,HIGH);
    else digitalWrite(STATE_LED2,LOW);
    if(button3==1) digitalWrite(STATE_LED3,HIGH);
    else digitalWrite(STATE_LED3,LOW);

}

Кнопке номер два соответствует крайний правый светодиод, а кнопке «3» второй справа.

В основном цикле сначала высчитывается состояние кнопок, а потом оно просто транслируется на светодиодах. Конечно, если бы кнопки были подключены к отдельным выводам, то проверка их состояния происходила бы гораздо быстрее, но в задачах, где важна экономия выводов, этот способ вполне применим.

Индивидуальные задания

  1. Модифицируйте программу так, чтобы при однократном нажатии на кнопку, соответствующий светодиод загорался и горел до тех пора та же кнопка не будет снова нажата.
  2. Подключите трехцветный светодиод (как в этой статье) и напишите программу в которой пока нажата одна кнопка яркость голубого светодиода будет плавно увеличиваться, а при зажатии другой — уменьшаться.

Остальные статьи цикла можно найти здесь.

Мы будем очень рады, если вы поддержите наш ресурс и посетите магазин наших товаров shop.customelectronics.ru.

arduino 24v input



[adrotate banner =”7″]

Номер модели s: 5. 5 с 3, 5 30, и это имеет рабочее напряжение между 10 и 30 вольт постоянного тока, и это слишком много для Arduino, потому что они могут обрабатывать только 5 вольт. Поэтому мы собираемся использовать делитель напряжения, чтобы снизить напряжение до уровня, который Arduino может безопасно определять.. Итак, моя установка — Arduino Arduino Uno, a 24 макет блока питания вольт с мультиметром резисторов 10k, датчик мм, хмм, так что давай начнем я. Просто покажите вам, что это работает очень быстро: включите мое питание, и если вы посмотрите на светодиод на Arduino, и мой палец прикрывает датчик, он включает этот светодиод и имеет диапазон примерно столько же. Вы можете настроить этот потенциометр прямо здесь, чтобы настроить чувствительность, но чтобы показать вам теорию этого, я нарисовал. Принципиальная схема здесь представляет собой схему всей системы.. Это датчик приближения с разным цветом проводов., это ээ. Вы можете настроить, вы можете настроить его как датчик PNP или датчик NPN, но э. Я решил настроить его как PNP, вот и источник питания, Arduino мы используем цифровой вход, и эти два компонента составляют делитель напряжения, и принцип его работы, если у вас есть вход, напряжение слишком высокое. Вы можете использовать два резистора, чтобы уменьшить его до безопасного уровня, используя это уравнение прямо здесь, поэтому вы просто выбираете r1 и наши два значения, которые делают напряжение между двумя безопасными.

В таком случае, Я выбрал r1 как 40000 вес, Ом и R2 как 10000 кило Ом. Это снижает напряжение, подаваемое на Arduino, до примерно 4.7 вольт, Этого достаточно для Arduino, чтобы распознать высокий сигнал на цифровом входе и показать вам, что это работает. Я перейду к Arduino.. Собираюсь прикрепить. Это вещь в моей шляпе – Надеюсь, вы все еще видите, что у нас есть мультиметр, и эти резисторы составляют делитель напряжения. Это все резисторы по 10 кОм, а у вас один два, три, четыре из них последовательно, чтобы составить 40000 кОм, конденсатор и эффект и сущность. Итак, если мы измеряем напряжение между датчиком вниз, что-то чувствуется, поэтому он должен быть высоким. Итак, если я измерю разницу напряжений между входом, Я могу получить это, и это основание 22 вольт. Итак, если я измерю напряжение между этим узлом прямо здесь, который делит напряжение на небольшую величину, должно быть меньше и мы получим 18 вольт и следующий узел, что должно делить его еще больше, является 13 вольт. Следующий 9 вольт, и последний, который будет кормить наш Arduino, является 4.5 вольт, и это именно то, что нам нужно. А это значит, что всякий раз, когда эта вещь чувствует что-то для 4.5, на цифровой вход Arduino подается вольт, что вызывает.

Это заставило моргнуть надежду, что это было полезно, оставьте любые комментарии или вопросы.




[adrotate banner =”1″]

[mam_video id = ueSxj45NtKs]





[adrotate banner =”2″]



[mam_tag id = 4985]





[adrotate banner =”3″]













[adrotate banner =”4″]









[adrotate banner =”5″]





👋 Хотите, чтобы принести Тони Старк, как жест управления для ваших проектов? Узнайте, как с BLE поддержкой WiFi МКРА 1010 и Nano 33 BLE доски Sense, используя библиотеку ArduinoBLE.

Ардуин-йо-хо-хо! Ярмарочной любимый, пиратский корабль представляет собой интересный способ, чтобы исследовать колебания маятника. Сколько удовольствия, ты спрашиваешь? Доступ к нашей лаборатории физики Science Kit Предварительный просмотр и убедитесь сами: http://bit.ly/2oC6L0Q

🔬 Теперь, когда вы получили ваши ноги мокрые, погружение в комплект и наслаждаться все девять экспериментов. Сегодня ваша: http://bit.ly/2MnQ7fr





[adrotate banner =”6″]



Делитель напряжения Arduino от 5 В до 3,3 В | Объяснение смены уровня

Логические уровни и смещение логических уровней — это некоторые из концепций начального уровня, которые нам всем необходимо освоить, прежде чем мы приступим к работе со сложными системами. Знание логических уровней также поможет нам проявить творческий подход при подключении нескольких устройств к нашим системам для различных входных и выходных условий. Давайте подробно узнаем, что представляет собой каждый из них, с некоторыми реальными случаями, чтобы вы сразу начали, мы также поговорим об Arduino от 5v до 3.Делитель напряжения 3 В в этом руководстве.

Делитель напряжения Arduino от 5 В до 3,3 В

По сути, логические уровни указывают на состояние, в котором находятся ваши контакты Arduino в любой момент времени. Высокое и низкое состояния, которые мы обозначаем, представляют собой уровень напряжения на контактах, который также различается в зависимости от типа платы.

Логический уровень в схемах

Тогда как насчет технических знаний о логических уровнях? Давайте посмотрим, что такое логические уровни TTL, логические уровни CMOS и логические уровни Arduino, а также подробно рассмотрим соответствующие им пороговые напряжения ввода/вывода.Вы также узнаете, чем каждый из этих логических уровней отличается от другого и когда их использовать.

Логические уровни ТТЛ

Логический уровень ТТЛ

Как вы, возможно, уже знаете, существует множество систем, работающих на логических уровнях 5V TTL (транзисторно-транзисторная логика). Логика TTL в основном работает в схемах, построенных из BJT (транзисторов с биполярным переходом) для переключения и поддержания логических состояний. Для этого семейства логики также предусмотрены предустановленные уровни пороговых напряжений.

  • VOH — Минимальное выходное напряжение, которое выдает ТТЛ прибор при высоком уровне сигнала — 2.7В. Это также означает, что высокое выходное напряжение устройства всегда будет равно или выше 2,7 В.
  • VIH – Минимальное входное напряжение, которое может быть измерено как высокий уровень сигнала – 2В. Таким образом, любое напряжение, которое показывает 2 В или выше, будет считаться 1 или высоким для устройства TTL.

Как видите, между выходом первого устройства и входом следующего имеется разрыв в напряжении 0,7 В. Этот зазор обычно называют запасом по шуму.

  • VOL — Максимальное выходное напряжение, которое может выдать устройство TTL при низком уровне сигнала — 0.4В. Таким образом, для получения логического 0 или низкого уровня для устройства TTL напряжение должно быть менее 0,4 В.
  • ВИЛ — Максимальное входное напряжение, которое может быть измерено как низкий уровень сигнала — 0,8В. Это означает, что каждый входной сигнал с напряжением ниже этого будет отображать логический 0 при работе устройства TTL.

Это подводит нас к очевидному вопросу — что делать с напряжениями в диапазоне от 0,8 В до 2 В? Для всех напряжений в этом диапазоне вход устройства остается в «плавающем» состоянии, при котором подлинность сигнала не может быть проверена.

Сигналы в этом диапазоне также могут привести к тому, что результат будет нелогичным, отскакивая от максимума к минимуму и обратно до бесконечности.

Есть и другой способ посмотреть диапазоны ввода и вывода TTL-устройств

Существует еще один стандарт напряжения, который обычно используется в устройствах CMOS — логический уровень 3V CMOS. Давайте проверим, как это работает, и значения напряжения, которые вам нужно знать.

Логический уровень КМОП 3,3 В

Логические уровни 3V CMOS

Уменьшенное базовое напряжение 3,3 В дало название логическому уровню. Теперь у нас есть устройства, которые могут работать при более низких требованиях к питанию, чем ранее стандартное базовое напряжение 5 В. Он также стал меньше с меньшими общими затратами на систему.

Хотя он имеет более низкое базовое напряжение, он по-прежнему совместим с устройствами 5 В и может подключаться без каких-либо дополнительных компонентов.

КМОП-устройство может достичь этого, потому что выходной высокий уровень или логическая 1 для устройства 3,3 В по-прежнему составляет 2,4 В или более, что превышает значение 2 В VIH, которое требуется устройству 5 В для регистрации высокого логического уровня.

Есть кое-что, о чем вам нужно помнить, если вы планируете подключить систему 5 В к системе 3,3 В. Любое напряжение выше 3,6 В повредит микросхему или микроконтроллер вашей системы 3,3 В, поэтому для предотвращения таких повреждений всегда следует использовать схему делителя напряжения.

Теперь мы вернемся к сдвигу уровня и делителю напряжения Arduino 5v на 3,3 V.


Какое напряжение нужно Arduino?

Ну, это вопрос, который беспокоит молодых энтузиастов и детей, которые только начинают работать с Arduino.Что ж, ответ не так прост. Вы должны знать логические уровни и входное напряжение большинства плат Arduino, прежде чем ответить на вопрос, какое напряжение нужно Arduino? Проверьте это!

Закрыть изображение печатной платы

В Arduino есть в основном 2 типа напряжений. Входное напряжение Arduino (Vin) и рабочее напряжение

Вход напряжения Arduino

Почти на всех платах Arduino есть вывод, называемый выводом Vin. Здесь мы подключаем вход напряжения Arduino.Рекомендуемый диапазон напряжения для этого вывода обычно составляет 7-12 вольт. Это напряжение подается на встроенный регулятор напряжения Arduino! Это преобразует Vin в рабочее напряжение Arduino, которое обычно составляет 5 В или 3,3 В.

Логический уровень Ардуино

Стандартные платы Arduino

имеют логический уровень 5 В, в то время как другие платы, такие как ESP8266, семейство MKR, имеют логический уровень 3,3 В. Это означает, что когда вы устанавливаете контакт на высокий уровень, он будет измерять либо 5 В, либо 3,3 В в зависимости от соответствующей платы.

В случае более старых плат Arduino, таких как UNO и Nano, ATMEGA328 — это микроконтроллер, используемый в большинстве старых плат Arduino, который имеет уровни напряжения, которые немного отличаются от тех, которые мы обсуждали выше. Конечно, 5 В — это логическая 1, а 0 вольт — это логический 0. Основное различие, которое вы можете заметить между микроконтроллером Arduino, — это укороченная недопустимая область между 1,5 В и 3 В. Еще одним преимуществом здесь является улучшенный запас по шуму и более высокий порог для сигнала низкого логического уровня, что упрощает взаимодействие и работу с другим оборудованием.

Большинство новейших плат, таких как платы MKR Family, а также платы Nano 33 IOT, работают от 3,3 В. На этих платах вы должны убедиться, что вы обеспечиваете входное напряжение меньше или равное 3,3 В.

Помимо плат, с такими логическими уровнями идут датчики. Например, ультразвуковой датчик работает на 5 В, но большинство экранов, доступных сегодня, работают на логических уровнях 3,3 В.

Что происходит, когда напряжение слишком высокое?

Можно обеспечить напряжение до 5В для плат работающих под 5В и до 3.3V для плат, работающих от 3.3V. Если вы подадите напряжение больше, чем ток, который может выдержать Arduino, это может повредить плату. Так бывает при слишком высоком напряжении.


Переключение уровней

Вы можете не всегда сталкиваться с такой ситуацией, но смещение логики имеет решающее значение, когда ваш микроконтроллер использует другой логический уровень, чем ваш датчик. Но опять же, это не обязательно во всех случаях, как вы увидите в следующих разделах.

Смена уровня — 3.устройства 3 В к устройству 5 В

Обычно это не проблема, так как ВЫСОКИЙ сигнал устройства 3,3 В (3,3 В) будет превышать пороговое значение устройства 5 В, чтобы считать его ВЫСОКИМ.

В большинстве случаев это так, но из этого правила есть исключения. Некоторым Neopixels требуется сдвиг логического уровня, потому что в них сигналы 3,3 В плохо работают при 5 В. В этих случаях мы должны выполнить сдвиг уровня в сторону повышения напряжения.

Сдвиг уровня — делитель напряжения Arduino с 5 В на 3.3 В

Вы должны быть очень осторожны при проведении экспериментов, связанных с передачей высокого напряжения в системы с меньшим максимальным напряжением.

Для устройств на 3,3 В максимальное напряжение, которое они могут принять на своих выводах, составляет около 3,6 В. Все, что выше, и вы рискуете повредить свое устройство. Это время, мы должны выполнить сдвиг уровня, чтобы понизить напряжение с 5 В до 3,3 В, чтобы устройство 3,3 В не было повреждено.

Вот один реальный пример : подключите ультразвуковой датчик (5 В) к ESP8266.ВЫСОКИЙ сигнал на выводе триггера излучает ультразвуковой сигнал, и после получения отраженного сигнала он регистрирует ВЫСОКИЙ уровень на выводе эха, что позволяет микроконтроллеру измерять расстояние от объекта на основе времени между триггером и эхом.

Триггер будет работать нормально, так как 3,3 В намного выше порогового напряжения для 5-вольтового ультразвукового датчика, чтобы зарегистрировать ВЫСОКИЙ уровень, но эхо-сигналу при регистрации ВЫСОКОГО уровня потребуется логический сдвиг, поскольку тогда напряжение будет 5 В, что намного больше, чем то, что микроконтроллер может принять.

Делитель напряжения Arduino от 5 В до 3,3 В — 2 метода

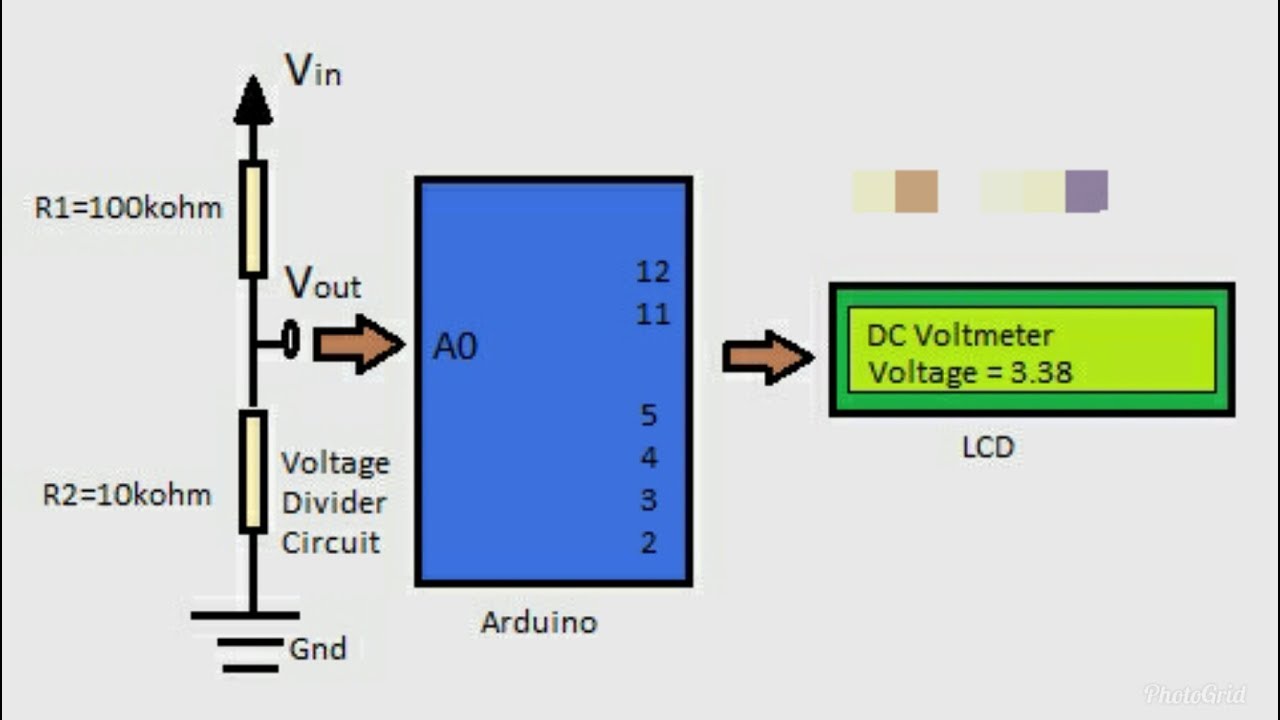

Делитель напряжения

Это самый простой способ убедиться, что ваши 3,3-вольтовые устройства хорошо работают с 5-вольтовыми устройствами. По сути, здесь мы добавляем подходящие резисторы для снижения напряжения, чтобы обеспечить правильную работу всех ваших устройств.

Как вы можете видеть на изображении, выход, который поступает из делителя, выходит посередине. Теперь мы можем рассчитать, насколько велико падение напряжения на каждом резисторе.В каждой ситуации выходное напряжение, которое мы получаем, будет находиться в пределах 3,3 В.

Вот как можно рассчитать новое напряжение = (R2/(R1+R2))*В.

Использование двунаправленного переключателя логического уровня

Если вы хотите избавиться от резисторов, вот еще один вариант, который вы можете рассмотреть, чтобы быстро решить проблему. Модель резистора подходит, когда у вас более простая система, и вам удобно выполнять все расчеты напряжения, чтобы ваша система работала в безопасных пределах.

Устройство для двунаправленного смещения логического уровня недорогое и в основном превращает питание 5 В в соответствующее 3.сигнал 3В. Таким образом, когда вы подключаете более высокое напряжение (все, что выше 3,3 В) к контакту HV переключателя, а устройство низкого напряжения к выводу LV переключателя, любой сигнал, полученный контактами, будет безопасно выводиться на другой контакт в пределах безопасной работы. Напряжение.

Подведение итогов

Логические уровни и смещение логических уровней — это действительно простые и эффективные концепции, когда речь идет о разработке проектов, которые представляют собой надежные, лаконичные системы, которые легко понять и с которыми проще работать.

Analog_voltage_divider_sku__dfr0051-DFRobot

  • ДОМ
  • СООБЩЕСТВО
  • ФОРУМ
  • БЛОГ
  • ОБРАЗОВАНИЕ
ДОМА ФОРУМ БЛОГ
  • Контроллер
    • DFR0010 Ардуино Нано 328
    • DFR0136 Сервоконтроллер Flyduino-A 12
    • DFR0225 Romeo V2-все в одном контроллере R3
    • Arduino_Common_Controller_Selection_Guide
  • DFR0182 Беспроводной геймпад V2.0
  • DFR0100 Набор для начинающих DFRduino для Arduino V3
  • DFR0267 Блюно
  • DFR0282 Жук
  • DFR0283 Мечтатель клен V1. 0
  • DFR0296 Блуно Нано
  • DFR0302 MiniQ 2WD Плюс
  • DFR0304 Беспроводной геймпад BLE V2
  • DFR0305 Ромео BLE
  • DFR0351 Ромео BLE мини V2.0
  • DFR0306 Блуно Мега 1280
  • DFR0321 Узел Интернета вещей Wido-WIFI
  • DFR0323 Блуно Мега 2560
  • DFR0329 Блуно М3
  • DFR0339 Блуно Жук
  • DFR0343 Контроллер малой мощности UHex
  • DFR0355 SIM808 с материнской платой Leonardo
  • DFR0392 Материнская плата DFRduino M0, совместимая с Arduino
  • DFR0398 Контроллер робота Romeo BLE Quad
  • Материнская плата DFR0416 Bluno M0
  • DFR0575 Жук ESP32
  • DFR0133 X-доска
  • DFR0162 X-доска V2
  • DFR0428 3. 5-дюймовый сенсорный TFT-экран для Raspberry Pi
  • Шляпа DFR0494 для ИБП Raspberry Pi
  • DFR0514 DFR0603 IIC 16X2 RGB ЖК-клавиатура HAT V1.0
  • DFR0524 5.5 HDMI OLED-дисплей с емкостным сенсорным экраном V2.0
  • DFR0550 5-дюймовый TFT-дисплей с сенсорным экраном V1.0
  • Модуль дисплея электронных чернил Raspberry Pi DFR0591 V1.0
  • DFR0592 Драйвер двигателя постоянного тока HAT
  • DFR0604 Шляпа расширения ввода-вывода для Pi Zero V1.0
  • DFR0566 Шляпа расширения ввода-вывода для Raspberry Pi
  • DFR0528 UPS HAT для Raspberry Pi Zero
  • DFR0331 Romeo для контроллера Edison
  • DFR0453 DFRobot CurieNano — мини-плата Genuino Arduino 101
  • TEL0110 CurieCore Модуль intel® Curie Neuron
  • Микроконтроллер DFR0478 FireBeetle ESP32 IOT (V3. 0) поддерживает Wi-Fi и Bluetooth
  • DFR0483 FireBeetle Covers-Gravity I O Expansion Shield
  • FireBeetle Covers-24×8 светодиодная матрица
  • TEL0121 FireBeetle Covers-LoRa Radio 433MHz
  • TEL0122 FireBeetle Covers-LoRa Radio 915MHz
  • TEL0125 FireBeetle поддерживает LoRa Radio 868 МГц
  • DFR0489 FireBeetle ESP8266 Микроконтроллер Интернета вещей
  • DFR0492 Плата FireBeetle-328P с BLE4.1
  • DFR0498 Крышки FireBeetle-камера и аудио медиа-плата
  • DFR0507 Крышки FireBeetle-OLED12864 Дисплей
  • DFR0508 FireBeetle Covers-двигатель постоянного тока и драйвер шагового двигателя
  • DFR0511 FireBeetle Covers-ePaper Черно-белый дисплейный модуль
  • DFR0531 FireBeetle Covers-ePaper Черно-бело-красный дисплейный модуль
  • Плата расширения DFR0536 для микробитного геймпада
  • Плата расширения драйвера Micro Bit DFR0548
  • ROB0148 micro: Maqueen для микро: бит
  • ROB0150 Плата расширения Micro Bit Circular RGB LED
  • MBT0005 микро IO-BOX
  • Датчик CO2 SEN0159
  • Датчик газа DFR0049 DFRobot
  • TOY0058 Датчик барометрического давления
  • SEN0220 Инфракрасный датчик CO2 0-50000 частей на миллион
  • SEN0219 Гравитационный аналоговый инфракрасный датчик CO2 для Arduino
  • Датчик барометра SEN0226 I2C BMP280 Gravity
  • Датчик силы тяжести SEN0231 HCHO
  • Датчики барометрического давления SEN0251 Gravity BMP280
  • SEN0132 Датчик угарного газа MQ7
  • SEN0032 Разрыв трехосного акселерометра — ADXL345
  • DFR0143 Трехосевой акселерометр MMA7361
  • Трехосевой акселерометр серии FXLN83XX
  • SEN0072 CMPS09 — Магнитный компас с компенсацией наклона
  • SEN0073 9 степеней свободы — Razor IMU
  • DFR0188 Flymaple V1. 1
  • SEN0224 Трехосевой акселерометр Gravity I2C — LIS2DH
  • SEN0140 10 DOF Mems Датчик IMU V2.0
  • SEN0250 Gravity BMI160 6-осевой инерциальный датчик движения
  • SEN0253 Гравитация BNO055 + BMP280 интеллектуальная 10DOF AHRS
  • Ультразвуковой датчик SEN0001 URM37 V5.0
  • SEN0002 URM04 V2.0
  • SEN0004 SRF01 Ультразвуковой датчик
  • SEN0005 SRF02 Ультразвуковой датчик
  • SEN0006 SRF05 Ультразвуковой датчик
  • Ультразвуковой датчик SEN0007 SRF08
  • SEN0008 SRF10 Ультразвуковой датчик
  • SEN0149 URM06-RS485 Ультразвуковой
  • SEN0150 URM06-UART Ультразвуковой
  • SEN0151 URM06-PULSE Ультразвуковой
  • SEN0152 URM06-АНАЛОГОВЫЙ Ультразвуковой
  • Ультразвуковой датчик SEN0153 URM07-UART
  • SEN0246 URM08-RS485 Водонепроницаемый сонар-дальномер
  • Ультразвуковой датчик SEN0304 URM09 (Gravity-I2C) (V1. 0)
  • Ультразвуковой датчик SEN0304 URM09 (Gravity-I2C) (V1.0)
  • SEN0300 Водонепроницаемый ультразвуковой датчик ULS
  • SEN0301 Водонепроницаемый ультразвуковой датчик ULA
  • SEN0307 URM09 Аналоговый ультразвуковой датчик силы тяжести
  • SEN0311 A02YYUW Водонепроницаемый ультразвуковой датчик
  • SEN0312 ME007YS Водонепроницаемый ультразвуковой датчик
  • SEN0313 A01NYUB Водонепроницаемый ультразвуковой датчик
  • Датчик влажности и температуры DFR0066 SHT1x
  • DFR0067 Датчик температуры и влажности DHT11
  • SEN0137 DHT22 Модуль температуры и влажности
  • DFR0023 Линейный датчик температуры DFRobot LM35
  • Датчик температуры DFR0024 Gravity DS18B20, совместимый с Arduino V2
  • Датчик температуры DFR0024 Gravity DS18B20, совместимый с Arduino V2
  • SEN0114 Датчик влажности
  • TOY0045 Датчик температуры TMP100
  • TOY0054 SI7021 Датчик температуры и влажности
  • Датчик ИК-термометра SEN0206 MLX
  • Датчик температуры и влажности SEN0227 SHT20 I2C Водонепроницаемый зонд
  • SEN0236 Gravity I2C BME280 Датчик окружающей среды Температура, влажность, барометр
  • SEN0248 Gravity I2C BME680 Датчик окружающей среды VOC, температура, влажность, барометр
  • DFR0558 Гравитационный цифровой высокотемпературный датчик K-типа
  • SEN0308 Водонепроницаемый емкостный датчик влажности почвы
  • SEN0019 Регулируемый переключатель инфракрасного датчика
  • SEN0042 DFRobot Обрыв инфракрасного датчика
  • SEN0143 SHARP GP2Y0A41SK0F ИК-датчик 4–30 см
  • SEN0013 Sharp GP2Y0A02YK ИК-датчик 150см
  • Датчик расстояния SEN0014 Sharp GP2Y0A21 10–80 см
  • Датчик расстояния SEN0085 Sharp GP2Y0A710K 100-550 см
  • DFR0094 Модуль цифрового ИК-приемника
  • Модуль ЦИФРОВОГО ИК-передатчика DFR0095
  • SEN0018 Цифровой инфракрасный датчик движения
  • Комплект ИК DFR0107
  • SEN0264 TS01 ИК термодатчик (4-20 мА)
  • SEN0169 Аналоговый рН-метр Pro
  • DFR0300-H Gravity: Аналоговый датчик электропроводности (K=10)
  • DFR0300 Гравитационный аналоговый измеритель электропроводности V2 K=1
  • SEN0165 Аналоговый измеритель ОВП
  • SEN0161-V2 Комплект измерителя гравитационного аналогового pH V2
  • SEN0161 РН-метр
  • SEN0237 Аналоговый гравитационный датчик растворенного кислорода
  • SEN0204 Бесконтактный датчик уровня жидкости XKC-Y25-T12V
  • SEN0205 Датчик уровня жидкости-FS-IR02
  • Аналоговый датчик TDS SEN0244 для Arduino
  • Набор метра датчика пэ-аша подсказки копья силы тяжести СЭН0249 аналоговый для применений почвы и еды
  • SEN0121 Датчик пара
  • SEN0097 Датчик освещенности
  • DFR0026 Датчик внешней освещенности DFRobot
  • TOY0044 УФ-датчик
  • Датчик освещенности SEN0172 LX1972
  • Датчик внешней освещенности SEN0043 TEMT6000
  • SEN0175 УФ-датчик v1. 0-ML8511
  • SEN0228 Гравитационный датчик внешней освещенности I2C VEML7700
  • SEN0101 Датчик цвета TCS3200
  • Датчик оттенков серого DFR0022 DFRobot
  • Датчик слежения за линией SEN0017 для Arduino V4
  • SEN0147 Интеллектуальный датчик оттенков серого
  • Датчик цвета SEN0212 TCS34725 I2C для Arduino
  • SEN0245 Гравитационный лазерный дальномер VL53L0X ToF
  • SEN0259 TF Mini LiDAR ToF лазерный датчик дальности
  • Датчик тока SEN0214 20A
  • SEN0262 Гравитационный аналоговый преобразователь тока в напряжение для приложения 4~20 мА
  • SEN0291 Гравитация: цифровой ваттметр I2C
  • DFR0027 Цифровой датчик вибрации DFRobot V2
  • DFR0028 Датчик наклона DFRobot
  • DFR0029 Цифровая кнопка DFRobot
  • DFR0030 DFRobot Емкостный сенсорный датчик
  • Модуль цифрового зуммера DFR0032
  • DFR0033 Цифровой магнитный датчик
  • DFR0034 Аналоговый датчик звука
  • Колесные энкодеры SEN0038 для DFRobot 3PA и полноприводных вездеходов
  • DFR0051 Аналоговый делитель напряжения
  • DFR0052 Аналоговый пьезодатчик вибрации диска
  • DFR0076 Датчик пламени
  • DFR0053 Аналоговый датчик положения ползуна
  • DFR0054 Аналоговый датчик вращения V1
  • DFR0058 Аналоговый датчик вращения V2
  • Модуль джойстика DFR0061 для Arduino
  • DFR0075 Модуль ADKeyboard
  • Модуль вентилятора DFR0332
  • SEN0177 PM2. 5 лазерный датчик пыли
  • SEN0160 Модуль датчика веса
  • SEN0170 Тип напряжения датчика скорости ветра 0-5 В
  • TOY0048 Высокоточный двухосевой инклинометр, совместимый с Arduino Gadgeteer
  • SEN0187 RGB и датчик жестов
  • SEN0186 Метеостанция с анемометром Флюгер Дождевое ведро
  • SEN0192 Микроволновой датчик
  • Датчик Холла SEN0185
  • FIT0449 DFRobot Динамик v1.0
  • SEN0203 Датчик сердечного ритма
  • DFR0423 Самоблокирующийся переключатель
  • Датчик пульсометра SEN0213
  • Датчик угла гравитационного Холла SEN0221
  • Датчик переключения проводимости SEN0223
  • SEN0230 Инкрементальный фотоэлектрический поворотный энкодер — 400P R
  • SEN0235 Модуль поворотного энкодера EC11
  • SEN0240 Аналоговый датчик ЭМГ от OYMotion
  • Аналоговый измеритель уровня звука SEN0232
  • SEN0233 Монитор качества воздуха PM 2. 5, формальдегид, датчик температуры и влажности
  • DFR0515 FireBeetle Covers — Модуль наложения символов OSD
  • Датчик гравитационного давления воды SEN0257
  • SEN0289 Gravity: цифровой датчик вибрации
  • SEN0290 Гравитация: датчик молнии
  • Плата DFR0271 GMR
  • ROB0003 Пиратская полноприводная мобильная платформа
  • Мобильная платформа ROB0005 Turtle 2WD
  • ROB0025 НОВЫЙ мобильный робот A4WD с энкодером
  • Полный комплект ROB0050 4WD MiniQ
  • ROB0111 4WD MiniQ Cherokey
  • ROB0036 Комплект роботизированной руки с 6 степенями свободы
  • Комплект наклонного поддона FIT0045 DF05BB
  • Мобильная платформа ROB0102 Cherokey 4WD
  • Базовый комплект ROB0117 для Cherokey 4WD
  • ROB0022 Полноприводная мобильная платформа
  • Базовый комплект ROB0118 для черепахи 2WD
  • ROB0080 Набор роботов Hexapod
  • Мобильная платформа танка-опустошителя ROB0112
  • ROB0114 Мобильная платформа танка-опустошителя
  • ROB0124 Мобильная платформа HCR с омни-колесами
  • ROB0128 Танк-опустошитель Мобильная платформа Металлический мотор-редуктор постоянного тока
  • Робот Explorer MAX ROB0137
  • ROB0139 Робот FlameWheel
  • DFR0270 Дополнительный экран для Arduino
  • DFR0019 Плата для прототипирования Arduino
  • Плата расширения ввода-вывода DFR0265 для Arduino V7
  • DFR0210 Пчелиный щит
  • Плата расширения DFR0165 Mega IO V2. 3
  • Плата расширения GPIO Raspberry Pi DFR0312
  • DFR0311 Raspberry Pi встречает Arduino Shield
  • Плата Arduino Shield DFR0327 для Raspberry Pi 2B и 3B
  • DFR0371 Плата расширения ввода-вывода для Bluno M3
  • DFR0356 Щит жука Bluno
  • DFR0412 Плата расширения Gravity IO для DFRduino M0
  • DFR0375 Экран расширения Cookie I O V2
  • Плата DFR0334 GPIO для Arduino V1.0
  • DFR0502 Gravity IO Expansion & Motor Driver Shield V1.1
  • DFR0518 Micro Mate — мини-плата расширения для микробит
  • DFR0578 Gravity I O Expansion Shield для OpenMV Cam M7
  • DFR0577 Gravity I O Expansion Shield для Pyboard
  • DFR0626 MCP23017 Модуль расширения IIC на 16 цифровых входов/выходов
  • DFR0287 LCD12864 Экран
  • DFR0009 LCD KeyPad Shield для Arduino
  • Модуль DFR0063 I2C TWI LCD1602, совместимый с Gadgeteer
  • Модуль DFR0154 I2C TWI LCD2004, совместимый с Arduino Gadgeteer
  • DFR0202 RGB светодиодная матрица
  • DFR0090 3-проводной светодиодный модуль
  • Модуль цветного дисплея TOY0005 OLED 2828. NET, совместимый с Gadgeteer
  • Модуль дисплея TOY0006 OLED 9664 RGB
  • Модуль дисплея TOY0007 OLED 2864
  • Модуль дисплея FIT0328 2.7 OLED 12864
  • DFR0091 3-проводной последовательный ЖК-модуль, совместимый с Arduino
  • DFR0347 2.8 TFT сенсорный экран с флэш-памятью 4 МБ для Arduino и mbed
  • DFR0348 3,5 TFT Touch Shield с 4 МБ флэш-памяти для Arduino и mbed
  • DFR0374 Экран ЖК-клавиатуры V2.0
  • DFR0382 Экран со светодиодной клавиатурой V1.0
  • DFR0387 Экран TELEMATICS 3.5 TFT с сенсорным ЖК-дисплеем
  • DFR0459 Светодиодная матрица RGB 8×8
  • DFR0460 Светодиодная матрица RGB 64×32 с шагом 4 мм/Гибкая светодиодная матрица RGB 64×32 с шагом 4 мм/Гибкая светодиодная матрица RGB 64×32 с шагом 5 мм
  • DFR0461 Гравитационная гибкая светодиодная матрица 8×8 RGB
  • DFR0462 Gravity Гибкая светодиодная матрица 8×32 RGB
  • DFR0463 Гравитационная гибкая светодиодная матрица 16×16 RGB
  • DFR0471 Светодиодная матрица RGB 32×16 — шаг 6 мм
  • DFR0472 Светодиодная матрица RGB 32×32 — шаг 4 мм
  • DFR0464 Gravity I2C 16×2 ЖК-дисплей Arduino с RGB-подсветкой
  • DFR0499 Светодиодная матрица RGB 64×64 — шаг 3 мм
  • DFR0506 7-дюймовый дисплей HDMI с емкостным сенсорным экраном
  • DFR0555\DF0556\DFR0557 Модуль ЖК-дисплея Gravity I2C LCD1602 Arduino
  • DFR0529 2. 2-дюймовый ЖК-дисплей TFT V1.0 (интерфейс SPI)
  • DFR0605 Gravity: цифровой светодиодный модуль RGB
  • FIT0352 Цифровая светодиодная RGB-лента для защиты от атмосферных воздействий 60 светодиодов м * 3 м
  • DFR0645-G DFR0645-R Модуль 4-разрядного светодиодного сегментного дисплея
  • Артикул DFR0646-G DFR0646-R 8-цифровой модуль светодиодного сегментного дисплея
  • DFR0597 Гибкая светодиодная матрица RGB 7×71
  • NFC-модуль DFR0231 для Arduino
  • TEL0005 Модуль радиоданных APC220
  • TEL0023 BLUETOOH ПЧЕЛА
  • Bluetooth-модуль TEL0026 DF-BluetoothV3
  • Модуль беспроводного программирования TEL0037 для Arduino
  • TEL0044 DFRduino GPS Shield-LEA-5H
  • TEL0047 Wi-Fi Shield V2. 1 для Ардуино
  • TEL0051 GPS GPRS GSM модуль V2.0
  • TEL0067 Wi-Fi Bee V1.0
  • TEL0073 BLE-ссылка
  • TEL0075 Радиочастотный экран 315 МГц
  • TEL0078 WIFI Shield V3 Антенна для печатной платы
  • TEL0079 WIFI Shield V3 RPSMA
  • TEL0084 BLEмикро
  • TEL0086 DF-маяк EVB
  • TEL0087 USBBLE-LINK Адаптер беспроводного программирования Bluno
  • TEL0080 UHF RFID МОДУЛЬ-USB
  • TEL0081 UHF RFID МОДУЛЬ-RS485
  • TEL0082 UHF RFID МОДУЛЬ-UART
  • TEL0083-A GPS-приемник для Arduino Model A
  • TEL0092 Wi-Fi Bee-ESP8266 Беспроводной модуль
  • GPS-модуль TEL0094 с корпусом
  • TEL0097 SIM808 GPS GPRS GSM Экран
  • DFR0342 W5500 Ethernet с материнской платой POE
  • DFR0015 Xbee Shield для Arduino без Xbee
  • TEL0107 WiFiBee-MT7681 Arduino Беспроводное программирование WiFi
  • TEL0089 SIM800C GSM GPRS Shield V2. 0
  • Модуль радиочастотного приемника TEL0112 Gravity 315 МГц
  • Модуль TEL0113 Gravity UART A6 GSM и GPRS
  • Модуль TEL0118 Gravity UART OBLOQ IoT
  • Модуль TEL0120 DFRobot BLE4.1
  • Bluetooth-адаптер TEL0002
  • TEL0108 Модуль аудиоприемника Bluetooth
  • TEL0124 SIM7600CE-T 4G (LTE) Shield V1.0
  • Плата расширения DFR0505 SIM7000C Arduino NB-IoT LTE GPRS
  • DFR0013 IIC для защиты GPIO V2.0
  • Плата привода двигателя датчика DFR0057 — версия 2.2
  • DFR0062 Адаптер WiiChuck
  • DFR0233 Сенсорный узел RS485 V1.0
  • DFR0259 Плата Arduino RS485
  • DFR0370 Экран CAN-BUS V2
  • DFR0627 IIC к двойному модулю UART
  • TEL0070 Multi USB RS232 RS485 TTL преобразователь
  • Модуль аудиоусилителя DFR0064 386AMP
  • DFR0273 Экран синтеза речи
  • DFR0299 DFPlayer Mini
  • TOY0008 DFRduino плеер MP3
  • SEN0197 Диктофон-ISD1820
  • Аудиоэкран DFR0420 для DFRduino M0
  • Голосовой модуль DFR0534
  • Модуль часов реального времени SD2403 Артикул TOY0020
  • TOY0021 SD2405 Модуль часов реального времени
  • Модуль DFR0151 Gravity I2C DS1307 RTC
  • Модуль DFR0469 Gravity I2C SD2405 RTC
  • DFR0316 MCP3424 18-битный АЦП-4 канала с усилителем с программируемым коэффициентом усиления
  • DFR0552 Gravity 12-битный модуль ЦАП I2C
  • DFR0553 Gravity I2C ADS1115 16-битный модуль АЦП, совместимый с Arduino и Raspberry Pi
  • DFR0117 Модуль хранения данных EEPROM Gravity I2C
  • DFR0071 SD-модуль
  • Плата привода двигателя датчика DFR0057 — версия 2. 2
  • DFR0360 XSP — Программатор Arduino
  • DFR0411 Двигатель постоянного тока Gravity 130
  • DFR0438 Яркий светодиодный модуль
  • DFR0439 Светодиодные гирлянды Красочные
  • DFR0440 Модуль микровибрации
  • DFR0448 Светодиодные гирлянды теплый белый
  • DFR0503 Встроенный термопринтер — серийный номер TTL
  • Изолятор аналогового сигнала силы тяжести DFR0504
  • DFR0520 Двойной цифровой потенциометр 100K
  • DFR0565 Гравитационный цифровой изолятор сигналов
  • DFR0563 Гравитация 3.Датчик уровня заряда батареи 7V Li
  • DFR0576 Цифровой мультиплексор I2C Gravity 1-to-8
  • DFR0117 Модуль хранения данных EEPROM Gravity I2C
  • DRI0001 Моторный щит Arduino L293
  • DRI0002 MD1. 3 2A Двойной контроллер двигателя
  • DRI0009 Моторный щит Arduino L298N
  • Драйвер двигателя постоянного тока Veyron 2x25A DRI0021
  • DRI0017 2A Motor Shield для Arduino Twin
  • Драйвер двигателя постоянного тока DRI0018 2x15A Lite
  • Микродвигатель постоянного тока FIT0450 с энкодером-SJ01
  • FIT0458 Микродвигатель постоянного тока с энкодером-SJ02
  • DFR0399 DC Micro Metal Gear Motor 75 1 Вт Драйвер
  • DRI0039 Quad Motor Driver Shield для Arduino
  • DRI0040 Двойной 1.Драйвер двигателя 5A — HR8833
  • DRI0044 Драйвер двигателя постоянного тока 2×1,2 А TB6612FNG
  • Драйвер двигателя постоянного тока DFR0513 PPM 2x3A
  • DFR0523 Гравитационный цифровой перистальтический насос
  • DRI0027 Цифровой сервощит для Arduino
  • Драйвер сервопривода DRI0029 Veyron, 24 канала
  • SER0044 DSS-M15S 270° 15KG DF Металлический сервопривод с аналоговой обратной связью
  • DRI0023 Экран шагового двигателя для Arduino DRV8825
  • Драйвер шагового двигателя DRI0035 TMC260 Shield
  • DFR0105 Силовой щит
  • Модуль питания DFR0205
  • DFR0457 Контроллер мощности Gravity MOSFET
  • DFR0564 Зарядное устройство USB на 7. 4В литий-полимерный аккумулятор
  • DFR0535 Диспетчер солнечной энергии
  • DFR0559 Диспетчер солнечной энергии подсолнечника 5V
  • DFR0559 Менеджер солнечной энергии 5V
  • DFR0580 Диспетчер солнечной энергии для свинцово-кислотной батареи 12 В
  • DFR0222 Реле платы X
  • Модуль реле DFR0017, совместимый с Arduino
  • DFR0289 Релейный контроллер RLY-8-POE
  • DFR0290 RLY-8-RS485 8-релейный контроллер
  • Релейный экран DFR0144 для Arduino V2.1
  • Модуль цифрового реле гравитации DFR0473, совместимый с Arduino и Raspberry Pi
  • KIT0003 EcoDuino — Комплект для автозавода
  • KIT0071 Комплект MiniQ Discovery
  • KIT0098 Пакет компонентов плагина макетной платы
  • Артикул DFR0748 Китти Флауэр
  • SEN0305 Gravity: HUSKYLENS — простой в использовании датчик машинного зрения с искусственным интеллектом
  • Подключение датчика к Raspberry Pi
  • DFR0677 ONPOWER UPS HAT для Raspberry Pi

Делитель напряжения 5В/25В для Arduino

Делитель напряжения используется, когда измеренное напряжение имеет большее значение, чем диапазон аналого-цифрового преобразователя. Устройство работает в диапазоне от 0 В до 25 В. Выходное напряжение имеет значение от 0 до 5 В и пропорционально входному напряжению.

Спецификация:

  • Напряжение питания: 5 В
  • Диапазон измерения: от 0 В до 25 В
  • Выходное напряжение: пропорционально входному в диапазоне от 0 В до 5 В
  • Размеры: 27 x 13 x 12 мм

Получение заказов из магазинов

Вы можете забрать купленный товар в течение 1-2 рабочих дней после оформления заказа (если товар находится на местном складе).

Дождитесь уведомления по электронной почте об обновлении статуса Вашего заказа.

Вильнюс Адрес магазина: Vytenio g. 20, LT-03229 Вильнюс, Литва

Каунас Адрес магазина: Pramonės pr. 4D, LT-51329, Каунас, Литва

Местная доставка

Купленные товары доставляются на месте через службу Venipak. В зависимости от наличия товара, заказы обрабатываются в течение 1-3 рабочих дней. Заказы, сделанные до 1:00, отправляются в тот же день.

Доставка по городу (1-2 р.д.) стоимость товара любого размера через курьерскую службу 4€ (с НДС).

Местная стоимость доставки до посылочных автоматов Omniva (1-3р.д.) 3€ вкл. НДС.

Оплата при получении +2€ (включая НДС).

Вы можете оплатить товар при доставке курьеру наличными или банковской картой. Оплата в посылочных автоматах Omniva возможна только банковской картой.

Цены на международную доставку через курьерскую службу

Стоимость международной доставки зависит от географического положения:

Латвия — 5€ (в т.ч.НДС)

Эстония — 6 € (включая НДС)

другое — оговаривается индивидуально.

Тарифы на международную доставку в посылочные автоматы Omniva

Латвия — 4 € (включая НДС)

Эстония — 5 € (включая НДС)

Платежи:

Мы принимаем платежи через PayPal для заказов на сумму более 20 €.

Оплаченные заказы на сумму более 30 € доставляются бесплатно в страны Балтии.

Статус доступности товара:

Вильнюс Магазин В наличии — товар находится в магазине, ул.20 в Вильнюсе и можно забрать/купить в тот же день;

Kaunas Store In Stock — товар находится в магазине, Pramonės pr. 4D в Каунасе и можно забрать/купить в тот же день;

Центральный Склад В Наличии — В наличии, товар будет отгружен в короткие сроки 1-2 рабочих дня, возможности самовывоза на месте нет;

1-2 рабочих дня — товар будет отправлен в короткие сроки — 1-2 рабочих дня;

1-2 рабочих дня – выбранного товара нет на складе.Время доставки всего 1-2 рабочих дня;

3-5 рабочих дней – выбранного товара нет на складе. Время доставки составляет от 3 до 5 рабочих дней;

3-7 рабочих дней – выбранного товара нет на складе. Время доставки составляет от 3 до 7 рабочих дней;

Нет на складе – выбранный товар в данный момент распродан, но вы можете подать заявку на автоматическое оповещение по электронной почте, когда товар появится на складе.

Обзор делителя напряжения — Введение в Arduino

Цель: распознать схему делителя напряжения в различных приложениях.

Обсуждение

В нескольких упражнениях уже использовалось последовательное сопротивление, называемое Делитель напряжения . Это фундаментальная конструкция, которая появляется снова и снова. опять таки. В этом упражнении представлена ​​общая форма этой схемы и ее взаимосвязь. к конкретным примерам. Может быть полезно просмотреть общие электрические краткое изложение теории в Основные схемы .

Резисторный делитель общего назначения

Схема слева показывает два сопротивления, соединенных последовательно между напряжениями \(V_{высокий}\) и \(V_{низкий}\).Будем считать, что ток не течет \(V_{out}\), т. е. подключен только к бесконечному сопротивлению.

Каждый резистор подчиняется закону Ома: \(V = i * R\). Эту мысль можно понять несколькими способами:

  1. напряжение на резисторе приведет к протеканию через него тока: \(i = V / R\)
  2. ток через резистор вызовет падение напряжения на нем: \(V = i * R\)
  3. сопротивление определяется наблюдаемым отношением падения напряжения к протекающему току: \(R = V / i\).

Это не разные факты, а просто переформулировка одного и того же основного равновесие электричества, протекающего через резистор.

Два последовательно соединенных резистора образуют один путь тока: так как мы предполагаем, что нет ток вытекает \(V_{out}\), ток \(i\) через R1 должен быть так же, как и через R2, ему больше некуда идти.

Поскольку ток для обоих резисторов одинаков, напряжения на резисторах равны:

  1. \(V_1 = i * R_1\)
  2. \(V_2 = i * R_2\)

Последовательные напряжения доп.Приложенная разность напряжений равна \(V_{high}-V_{low}\), поэтому:

  1. \(V_{высокий}-V_{низкий} = V_1 + V_2\)
  2. \(V_{высокий}-V_{низкий} = i * (R_1 + R_2)\)

Рассматривая схему в целом, мы можем применить закон Ома, чтобы увидеть, что разность напряжений связана с общим сопротивлением контура \(R\):

  1. \(V_{высокий}-V_{низкий} = i * R\)

Что доказывает, что последовательные сопротивления складываются вместе:

  1. \(V_{высокий}-V_{низкий} = i * R = i * (R_1 + R_2)\)
  2. \(я * R = я * (R_1 + R_2)\)
  3. \(R = R_1 + R_2\)

Напряжение на выходе можно определить только по падению напряжения на R2:

  1. \(V_{выход} = V_{низкий} + V_2\)
  2. \(V_{out} = V_{low} + i * R_2\)
  3. \(V_{out} = V_{low} + ((V_{high}-V_{low})/(R_1 + R_2)) * R_2\)
  4. \(V_{out} = V_{low} + (V_{high}-V_{low}) * (R_2/(R_1 + R_2))\)

Резисторный делитель с заземлением

Чаще всего мы подключаем \(V_{low}\) напрямую к земле, как показано на вторая диаграмма. 2 / (R_3+R_4)\)

Мощность – это произведение напряжения и силы тока.В резисторе эта электрическая энергия превращается в тепло.

Делитель с переключателем

Открытый переключатель имеет бесконечное сопротивление; замкнутый переключатель имеет нулевое сопротивление. Рекомендуемая практика подключения переключателя к цифровому входу заключается в использовании резистор как верхняя часть делителя напряжения. Затем, когда переключатель разомкнут:

  1. \(V_{out} = V_{in} * R_{sw}/(R_{sw}+R_5)\)
  2. \(R_{sw} = ∞\)
  3. \(V_{выход} = V_{вход} * ∞/(∞+R_5)\)
  4. \(V_{выход} = V_{вход}\)

Когда переключатель замкнут:

  1. \(R_{sw} = 0\)
  2. \(V_{выход} = V_{вход} * 0/(0+R_5)\)
  3. \(V_{выход} = 0\)

Распространенной ошибкой является простое подключение переключателя напрямую между +5В и входом. без резистора смещения. Когда переключатель замкнут, вход становится высоким, но когда переключатель разомкнут, вход ни к чему не подключен: говорят, что быть с плавающей точкой и иметь неопределенное значение. Arduino по-прежнему может читать штифт, но результат непредсказуем, что часто приводит к неустойчивому поведению система.

Делитель с фоторезистором

Эта схема фотоэлемента нарисована в «неинвертирующей» конфигурации, в которой увеличение яркости вызывает увеличение напряжения.

  1. \(V_{выход} = V_{вход} * R_6/(R_{ph}+R_6)\)

В темноте:

  1. \(R_{ph}\) будет большим
  2. \(V_{out}\) будет низким.

При увеличении освещенности:

  1. \(R_{ph}\) уменьшится
  2. \(V_{out}\) поднимется

Светодиодный балласт в качестве разделителя

Светодиод не действует как линейный резистор, поэтому приведенное выше линейное уравнение для \(V_{out}\) не выполняется. Однако верно следующее:

  1. ток через резистор и светодиод должен быть одинаковым: \(i_7 = i_{LED}\)
  2. общая разность напряжений равна сумме напряжений светодиода и резистора: \(V_{in} = V_7 + V_{LED}\)

На практике \(V_{out}\) будет таким же, как \(V_{in}\) для напряжений ниже порога светодиода, и тогда \(V_{out}\) не поднимется намного выше пороговое напряжение. По сути, светодиод действует как примитивный регулятор напряжения. за счет резкого увеличения тока при увеличении напряжения; этот ток Увеличение увеличивает падение напряжения на балластном резисторе, поэтому напряжение светодиода падение остается относительно постоянным.

Выбор значений в цепях для резистивных датчиков

Распространенной проблемой при настройке схемы делителя является выбор полезного сопротивления значения. Есть несколько общих эвристик, которые следует учитывать:

  1. Если значения слишком малы, в делителе будет рассеиваться много энергии резисторы.
  2. Если значения слишком велики, токи будут малы, поэтому предположение что \(i_{out}\) равен нулю, может сломаться. Arduino имеет высокий вход импеданс, но на самом деле он не бесконечен, поэтому использование очень больших входных резисторов усилит воздействие шума.
  3. Для данного резистивного датчика диапазон сопротивлений является свойством диапазон физических условий для наблюдения. Таким образом, ключевым выбором становится отношение сопротивления датчика к сопротивлению смещения в интересующем диапазоне.
  4. Хорошей общей эвристикой является выбор номиналов резисторов, которые приблизительно равны в среднем диапазоне входов.
  5. Однако иногда можно физически настроить датчик на изменить свою рабочую точку: фотодатчики могут иметь линзы или отверстия для собирать больше или меньше света, потенциометры могут иметь рычаги для увеличения или уменьшить механический ход.

Может быть полезно рассмотреть следующий график, показывающий нормализованную реакция делителя напряжения.Ответ можно нормализовать к безразмерный вид следующим образом:

  1. \(V_{выход} = V_{вход} * R_4/(R_3+R_4)\)
  2. \(V_{выход}/V_{вход} = {R_4 \более (R_3+R_4)}\)
  3. \(V_{выход}/V_{вход} = {(R_4/R_4) \более (R_3/R_4) + (R_4/R_4)}\)
  4. \(V_{выход}/V_{вход} = {1 \over (R_3/R_4) + 1}\)

Вертикальная ось графика показывает \(V_{out}/V_{in}\), т. е. отношение выход к входному напряжению (число без единиц измерения, т.е. безразмерное). То по горизонтальной оси показано \(R_3/R_4\), безразмерное отношение сопротивлений.

Интернет мягких вещей

В этом учебном пособии подробно описано, как создать простую схему делителя напряжения, которую можно использовать для измерения входного сигнала от датчиков физического переменного сопротивления, таких как датчики изгиба и датчики давления.

Переменный резистор — это резистор, сопротивление которого изменяется при взаимодействии с ним. На примере датчика гибкости; когда мы сгибаем датчик, его сопротивление увеличивается. Затем мы можем измерить это изменение с помощью микроконтроллера; например, Arduino, через один из его аналоговых входов.

Однако для этого; сначала нам нужен постоянный резистор (не меняющийся), который мы можем использовать для сравнения. Это называется схемой делителя напряжения, поскольку подаваемое напряжение делится между датчиком и резистором.

Как это работает

Аналоговое считывание на вашем микроконтроллере в основном представляет собой измеритель напряжения. Плата Arduino работает при напряжении 5 В, поэтому при 5 В (макс.) на аналоговом выводе будет отображаться значение 1023, а при 0 В — 0. Величина 5 В, которые получают резистор и датчик, пропорциональна их сопротивлению.Таким образом, если датчик и резистор имеют одинаковое сопротивление, 5 В распределяются равномерно (2,5 В) на каждую часть. (аналоговое чтение 512)

Практический пример

Ниже приведен пример схемы делителя напряжения, используемой для датчика давления. Как видите, датчик подключен к Arduino через контакт A0. Он также подключен к источнику питания 5 В. Резистор сравнения просто подключается к сигнальной линии датчика, а затем к GND. Простой способ посмотреть на это состоит в том, что два резистора (один датчик) соединены последовательно; в то время как вывод данных подключен между ними:

Вот изображение той же схемы, но на этот раз физически собранной на макетной плате. Несколько дополнительных проводов были добавлены только для того, чтобы облегчить подключение линий 5 В и GND.

Это могут быть отдельные провода, если они у вас достаточно длинные.

Код

Код для этой схемы не может быть проще. Все, что мы на самом деле делаем, это считываем значение с вывода A0 с помощью вызова AnalogRead. Затем для отображения данных мы используем команду Serial.println .

Сохранить

Сохранить

Самовосстанавливающиеся ионные желатин/глицериновые гидрогели для применения в датчиках деформации

Выбор сенсорной добавки

Результирующие сопротивления четырех сенсорных добавок сравниваются на рис.2в. При оценке способности снижать базовое сопротивление гидрогеля ионная добавка NaCl превосходит другие добавки в обоих временных масштабах. Углеродная проводящая краска (УКТ), имеющая высокое содержание воды, мало влияет на стойкость при таком соотношении. Предыдущие исследования продемонстрировали способность CCP улучшать проводимость гидрогеля при более высоких соотношениях 45 , хотя это происходит за счет витрификации материала в условиях низкой влажности. Точно так же эмпирически установлено, что более высокие концентрации NaCl, измельченного углеродного волокна (CF) и графитового порошка (GP) заметно снижают механические свойства материала и не исследовались подробно.

Рис. 2: Изготовление и выбор материала.

a Простой процесс изготовления гидрогеля в водяной бане при 50 °C. b Установка для 3D-печати с двумя соплами, показывающая печать многослойной пирамиды и трех нестандартных морфологий датчика деформации. c Влияние четырех сенсорных добавок на базовую устойчивость гидрогеля. d Различные композиции достигают равновесия окружающей среды в течение нескольких часов сразу после печати. e , f Реакция гидрогеля на стресс-деформацию при низкой и высокой влажности в течение 1 недели. e Тестирует состав Ge/Gl/H 2 O/CA, а f тестирует смесь 1/50 NaCl через 7 дней.

При тех же концентрациях в таблице 1 представлены значения резистивного коэффициента тензорезистивности (GF), измеренные во время e  = 30% приложенной деформации (выбрано для гарантии того, что все отклики остаются в приблизительно линейном диапазоне откликов — ограниченном графитовым порошком), где

$${\mathrm{GF}} = \frac{{\left( {\underline {\Delta} R} \right)}}{R}/e. $$

(1)

Таблица 1 Измеренные манометрические коэффициенты при 10 кГц и 30% приложенной деформации для различных добавок.

Самый высокий калибровочный коэффициент, указывающий на наибольшую относительную реакцию, имеет чистый гидрогель Ge/Gl/H 2 O/CA. Таким образом, добавки не требуются для обеспечения механизма измерения деформации, а скорее для поддержания чувствительности чистой смеси при одновременном снижении ее базового сопротивления для повышения энергоэффективности сети датчиков.При массовом соотношении 1:0,02 NaCl делает это наиболее успешно и, по-видимому, является лучшим выбором добавки, повышающей проводимость, для наших целей.

Образцы, содержащие наиболее чистую воду и смеси ПХФ, демонстрируют наибольший прирост относительной устойчивости за 5-дневный период. Этот результат свидетельствует о том, что основным механизмом увеличения сопротивления является десорбция воды из образцов по мере того, как они приближаются к равновесию с окружающей средой. Чтобы проверить эту гипотезу, на рис. 2d отслеживаются относительные массы четырех образцов одинакового размера.Они создаются из одной и той же партии желатина, экструдируются одновременно и взвешиваются в течение 7 дней в лаборатории. Чистый состав сравнивают со смесью с добавлением соли, угольной токопроводящей краски и без моногидрата лимонной кислоты. Как и ожидалось, относительная масса образца углеродной токопроводящей краски резко уменьшается, достигая 39% от исходного значения через ∼40 ч после экструзии. Во всех образцах наблюдаются небольшие колебания вокруг равновесного состояния при изменении влажности окружающей среды.Хотя соленый образец теряет больше воды, чем чистый образец, он демонстрирует гораздо меньшее увеличение относительного сопротивления, что позволяет предположить, что механизм ионной проводимости менее подвержен десорбции, чем чистая смесь. Удаление лимонной кислоты из смеси оказывает большое влияние на равновесную массу, поскольку используемая форма моногидрата увеличивает содержание связанной воды в гидрогеле, а гидроксильная и три карбоксильные группы обеспечивают ряд дополнительных мест для водородных связей. Поскольку мы хотим, чтобы наши печатные датчики вели себя как можно более однородно со временем, состав Ge/Gl/H 2 O/CA/NaCl является лучшим выбором для печати.

Механическая чувствительность

Выбрав NaCl в качестве добавки, мы затем исследуем его влияние на свойства гидрогеля при механической нагрузке, при изменении влажности и в различных временных масштабах. На рис.1с. Линейность отклика на большую приложенную деформацию очень высока: значение R 2 равно 0,9971. Этот результат объясняется нечувствительностью материала к давлению, что подразумевает нечувствительность к изменениям площади, вызванным деформацией.

Рисунок 2e, f иллюстрирует впечатляющие механические свойства чистой композиции через 7 дней, которая ведет себя линейно до разрушения при >400% и >500 кПа. Рисунок 2d. Десорбционное поведение оказывает явное влияние на прочность образцов: отпечаток, получивший шесть дополнительных дней для достижения равновесия в окружающей среде, достигает напряжения разрушения в 37 раз выше, чем через всего 1 день. Для образцов, отпечатанных и измеренных при высокой влажности, добавление соли, по-видимому, мало влияет на механическое поведение вплоть до последних моментов перед разрушением (поскольку образец NaCl, возможно, претерпел незначительное проскальзывание в тисках Instron, несколько более низкий, но более надежный показатель). значение деформации 454% используется в представлении свойств датчика в Таблице 2.). Точно совпадающие отклики при деформации более 400 % показывают отличные перспективы для интеграции проводящих и изолирующих слоев в трехмерные структуры при минимизации межфазных отказов из-за концентрации напряжений.На рисунке также показано влияние влажности на механические свойства гидрогеля, которое более подробно рассматривается на рис. 3с.

Таблица 2 Основные характеристики и свойства материала сенсорного гидрогеля, представленные в этой работе. Рис. 3: Желаемые свойства и реакции сенсорного гидрогеля.

a Чувствительность желатиновой смеси к давлению, изгибу и деформации при частоте 1 кГц как с добавлением соли, так и без нее. b Гидрогелевые датчики чувствительны к условиям окружающей среды.Это можно использовать для оценки факторов окружающей среды и компенсировать с помощью нескольких датчиков. c Самовосстановление: восстановленные штаммы, когда образец разрезают пополам и оставляют при комнатной температуре на 48 часов, без изменений, с регидратацией и термическим восстановлением. d Восстановление поврежденного тензодатчика до трапециевидного отклика на деформацию за 1  ч при комнатной температуре. e Штамм, восстановленный через 24 часа после обработки различными значениями pH буферного раствора. f Стабильность материала и чувствительность через 6 месяцев после экструзии.

На рис. 3а отслеживаются электрические свойства материала в течение 6-дневного периода при частоте 1 кГц в зависимости от различных механических воздействий. Для датчика линейной деформации желательны низкая чувствительность к давлению и высокая чувствительность к деформации, как обсуждалось в разделе «Введение». Относительные ответы удивительно постоянны (GF ≈ 1,5) как для состава, так и для временных изменений, учитывая большие изменения исходного сопротивления в течение периода. Таким образом, NaCl можно использовать для регулировки базового сопротивления образца, практически не влияя на его чувствительность, что позволяет изготавливать составные сети датчиков: даже при различном содержании соли постоянный измерительный коэффициент приводит к тому, что сопротивление датчика всегда изменяется в одной и той же пропорции к данной деформации, так что базовые сопротивления отдельных компонентов в сети могут быть настроены на подходящие значения.Постоянство отклика также невероятно полезно для проведения значимых измерений изменений сопротивления из-за изменений окружающей среды: требуется только одно измерение для повторной калибровки датчика, когда он сталкивается с любыми колебаниями окружающей среды, от которых ожидаются такие же пропорциональные изменения. Уменьшение сопротивления изгибному движению выгодно, так как может обеспечить простой метод разделения чистого изгиба и деформации.

Чувствительность к окружающей среде

Как показали наши эксперименты, электрические свойства гидрогеля сильно зависят от температуры и влажности.Хотя эта зависимость не идеальна для приложений измерения деформации, она позволяет нам разрабатывать сенсорные системы, которые могут оценивать несколько физических свойств, используя один и тот же принцип измерения. Чтобы продемонстрировать это, мы использовали три желатин-глицериновых гидрогеля с добавлением NaCl в соотношении 0, 1/50 и 1/100 по весу. Сопротивление этих образцов измеряют в течение 19 дней при отборе проб относительной влажности воздуха и температуры. После 70-часового почти линейного начального периода, в течение которого гидрогель достигает равновесия с окружающей средой, значительное увеличение относительной влажности соответствует последующему снижению сопротивления и наоборот. Это равновесие может поддерживаться в течение длительных периодов времени: на рис. 3f показано поведение материала и реакция сенсорного гидрогелевого образца через 6 месяцев после экструзии. Гибкость гидрогеля не только сохраняется, но и 100%-ное испытание на растяжение демонстрирует калибровочный коэффициент 1,7, аналогичный коэффициенту исходных испытаний.

Поскольку каждый из образцов по-своему реагирует на условия окружающей среды, становится проще разделить и смоделировать их зависимости 47 . На рис. 3b показано, как можно использовать данные датчика вместе с подходом, основанным на обучении, для оценки переменных окружающей среды и оценки пассивного отклика других датчиков на окружающую среду.В левой части рис. 3b показаны прогнозы сети с прямой связью, которая обучена одновременно оценивать температуру и относительную влажность окружающей среды на основе трех предыдущих наборов данных датчиков. Точно так же воздействие окружающей среды на один датчик можно полностью исключить, используя информацию от других датчиков. В верхней правой части рис. 3b показано, как данные датчиков первых двух датчиков можно использовать для прогнозирования отклика третьего датчика. Затем этот прогноз можно использовать для полного устранения влияния факторов окружающей среды на датчики и надежного использования его в качестве датчика деформации.Регрессионная подгонка тестового набора показана для обеих обученных моделей, чтобы убедиться, что обученная модель не соответствует данным в нижней правой части рис. 3b.

В дополнение к стабильной реакции деформации, проводимости, сильной механической реакции и пригодности для печати гидрогеля Ge/Gl/H 2 O/CA/NaCl, рис. 3c, d демонстрирует его способность к самовосстановлению при комнатной температуре. На рис. 3в партия одинаковых прямоугольных образцов разрезается скальпелем пополам через различные часы после их экструзии.Половинки снова соприкасаются при комнатной температуре, и через 48 часов проводят испытание деформации. Испытания также проводятся на регидратированных и термически обработанных образцах в течение того же периода времени (см. раздел «Механические/электрические характеристики»).

Эффекты самовосстановления при комнатной температуре оказываются максимальными, когда надрез делается в период десорбции (рис. 2д): при испытании образцы могут испытывать до 124% приложенной деформации до начала разрушения в месте надреза сайт. Когда тот же тест проводится более чем через 2 дня после печати, достигается только 28% деформации, что позволяет предположить, что наличие свободной воды жизненно важно для механизма самовосстановления; сильная зависимость от окружающей среды предполагает зависимость от нековалентных взаимодействий 48 .Действительно, через 2 дня регидратированные образцы (получившие избыток свободной воды за 48 часов до испытания) восстанавливают более высокие напряжения (∼80%), чем образцы при комнатной температуре, которые достигли равновесия с окружающей средой. Деформация 80% допускает значительный диапазон движения или пневматического надувания в роботизированных приложениях в течение недели после экструзии, но все же значительно ниже, чем деформация до разрушения неповрежденного материала. Необходимы дальнейшие тесты, чтобы сделать вывод о надежности регидратации как «катализатора» заживления, например, влияют ли температура и влажность окружающей среды на эти результаты.Из-за термообратимости и низкой температуры перехода золь-гель гидрогеля термическое заживление способно восстанавливать наибольшую деформацию (> 150%) через 1 неделю, обеспечивая механизм более существенного заживления после начального периода десорбции. В отличие от тестов при комнатной температуре, этот метод заживления требует внешнего стимула (тепла), полагаясь на другой механизм восстановления повреждений.

Состав гидрогеля Ge/Gl/H 2 O/CA приводит к образованию большого количества участков для водородных связей, обеспечивая возможный механизм заживления в образцах при комнатной температуре 49,50 или часть многоступенчатого механизма: Xu et др.и Ван и др. 51,52 ранее способствовали самовосстановлению в желатиновых гидрогелях путем введения дополнительных доноров/рецепторов водородных связей с уреидопиримидиноном и дубильной кислотой соответственно. Использование NaCl и моногидрата лимонной кислоты может ввести дополнительный механизм: Li et al. идентифицировали высокую силу агрегации некоординирующих ионов металлов и анионов карбоксилата в самовосстанавливающихся полимерах 53 . Кроме того, лимонная кислота снижает pH гидрогеля ниже изоэлектрической точки желатина, так что электростатические взаимодействия могут способствовать механизму 54 .Дальнейшие исследования, в том числе спектроскопический анализ зажившей поверхности, необходимы для определения специфических связей, лежащих в основе наблюдаемого поведения, и могут предоставить информацию, которая поможет улучшить восстановленные механические свойства. Предварительное исследование влияния повышения pH на любой механизм электростатического заживления (см. раздел «Механические/электрические характеристики») показано на рис. 3e. Было обнаружено, что значения рН, близкие к 8,5, приводят к более высокому уровню восстановленных штаммов, хотя эти значения ниже, чем у восстановленных штаммов, протестированных на рис. 3c из-за более короткого периода времени между воздействием буферного раствора и тестированием. Повторение тестирования в нескольких временных масштабах является разумным путем для дальнейших исследований. Было обнаружено, что при тех же концентрациях и диапазонах эти значения рН не оказывают существенного влияния на чувствительность или базовую устойчивость гидрогеля.

Несмотря на то, что образцы на рис. 3c, d разрушаются в месте первоначального разреза, восстановление деформации >100% при комнатной температуре все же может принести пользу в широком диапазоне сценариев.Рисунок 3e демонстрирует, как мягкий сенсорный канал может быть восстановлен всего за один час во время сильного начального периода самовосстановления. Здесь одна линия гидрогеля (окрашенного с помощью красителя) экструдируется на силиконовую подложку, и применяется профиль трапециевидной деформации 22% (обычно достаточный для носимых датчиков) во время регистрации сопротивления. На рис. 3e отмечено место, где датчик срезан скальпелем. Через 1 ч реакция на растяжение регистрируется повторно, при этом восстанавливается полная функциональность без увеличения базовой резистентности сверх ожидаемого из-за десорбции.Такое быстрое восстановление сенсорной реакции при повреждении необходимо для ограниченных по времени приложений в ситуациях повышенного риска, таких как задачи по восстановлению в агрессивной среде. Соединив самовосстанавливающийся датчик с самовосстанавливающейся изолирующей подложкой, можно обеспечить восстановление высокой функциональности с минимальными межфазными напряжениями/напряжениями в зоне повреждения.

Области применения

На рис. 4 показаны два многообещающих применения желатиновых датчиков NaCl: настраиваемая морфология датчика, которую можно напечатать непосредственно на носимой перчатке для отслеживания суставов человека, и самовосстанавливающийся сенсорный пневматический привод, который остается стабильным и функциональным в течение нескольких месяцев.На рис. 4а показана морфология быстро изготавливаемой перчатки с использованием установки для 3D-печати для печати сенсорной гибкой сети на одноразовой перчатке. Благодаря отличным адгезионным свойствам гидрогеля мы получаем хорошие межфазные связи без дополнительной обработки. Проводящая нить с серебряным покрытием используется для подключения каждого из пяти датчиков к делителю потенциала, который измеряется на частоте 10  кГц. Временные ряды сопротивлений от первых двух датчиков — большого и указательного пальцев — нанесены на график, иллюстрируя четкие реакции на простые жесты рук, каждый из которых повторяется три раза в течение 10-секундного периода (см. дополнительное видео).Настройка быстрого прототипирования позволяет быстро предлагать, изготавливать и тестировать новые морфологии датчиков, которые можно использовать для оптимизации реакции датчика на определенные жесты или задачи.

Рис. 4. Применение сенсорного гидрогеля в носимых и роботизированных устройствах.

a Индивидуальная морфология датчика печатается непосредственно на поверхности нитриловой перчатки. b Все пять пальцев перчатки дают отдельные реакции на растяжение, что позволяет сделать вывод о проприоцептивных данных. c Литой привод PneuNet демонстрирует заживление пореза скальпелем через 30 минут при комнатной температуре и после небольшого ручного повторного нагрева. Привод изображен через 2 и 5 месяцев после литья.

Благодаря легкой обрабатываемости и термообратимости гидрогелевого материала его также можно использовать для формования сложных структур. На рис. 4с показан мягкий пневматический привод, полностью отлитый из ионного гидрогеля. Насколько нам известно, это первая демонстрация самовосстанавливающегося пневматического привода на основе гидрогеля 55 .Поскольку вся конструкция является проводящей и чувствительной к деформации, внутреннее состояние привода можно легко измерить, прощупав любые два места на приводе. Такие устройства привлекательны для мягких роботов из-за их биосовместимости и возможности вторичной переработки. Мы также исследуем возможности самовосстановления привода. Испытания проводятся на 60-дневном приводе, чтобы имитировать реальные сценарии и продемонстрировать стабильность материала. На рис. 4с показана электрическая реакция системы, когда актуатор пробит во время прохождения 0.Периодическое движение с частотой 5 Гц. Поскольку весь актуатор является проводящим, информация о его внутреннем состоянии может быть оценена даже после повреждения. Здесь также отображается внутреннее давление, зарегистрированное в регуляторе давления. Мы проводим два лечебных эксперимента: один при комнатной температуре (20 °C) и другой с использованием нагревательного устройства (см. дополнительное видео). При комнатной температуре двухмесячный актуатор самовосстанавливается всего через 1 час. Однако при постоянном давлении он не может поддерживать герметичность. На рис. 4с показано, как внутреннее давление внутри привода поддерживается на уровне неповрежденного стандарта с помощью восстановления при комнатной температуре.Более надежное уплотнение можно получить, нагрев гидрогель в месте повреждения, хотя это несколько изменяет физические свойства привода. Рисунок 4c также показывает, что привод не изнашивается в течение 5 месяцев.

SOT-DIV23LF-01-1502-2702-BA,SOT-DIV23LF-01-1502-2702-BA pdf中文资料,SOT-DIV23LF-01-1502-2702-BA引脚图,SOT-DIV23LF-01- 1502-2702-BA电路-Технический паспорт-电子工程世界

Резисторы

SOT23 Поверхностный монтаж

SOT23 Поверхностный монтаж

СОТ23

Делитель

Напряжение

Поверхностный монтаж

Делитель напряжения

Серия DIV23

Делитель напряжения

Новая серия DIV23

Новый DIV23

Устаревшая серия SOT23 для новых конструкций

Заменяет

Серия

Заменяет серию IRC SOT23 на новый дизайн

Заменяет коэффициент серии SOT23±0.05% дизайн

Прецизионные допуски IRC для нового

Допуск коэффициента точности до ±0,05%

Допуск коэффициента точности до ±0,05%

Превосходная альтернатива согласованным наборам

Превосходная альтернатива согласованным наборам

Превосходная альтернатива согласованному кремнию

Ультрастабильный TaNSil

®

Резисторы

на подложке комплектов

Сверхстабильные резисторы TaNSil® на

подложка

Ультрастабильный TaNSil

®

Резисторы

на кремнии

кремниевая подложка

Соответствует RoHS и доступны разъемы Sn/Pb

Соответствует RoHS и доступны разъемы Sn/Pb

Соответствует RoHS и доступны разъемы Sn/Pb

Все детали, не содержащие свинца, соответствуют Директиве ЕС 2011/65/ЕС с поправками (ЕС) 2015/863 (RoHS3)

Электрические данные

Электрические данные

Диапазон сопротивления элемента

Диапазон сопротивления элемента

от 10 до 200 тыс.

от 10 до 200 тыс.

от 20 до 400 тыс.

от 20 до 400 тыс.

До ±0.1%

До ±0,1%

До ±0,05%

До ±0,05%

До ±25 частей на миллион/°C

До ±25 частей на миллион/°C

До ±2 частей на миллион/°C

До ±2 частей на миллион/°C

125 мВт

125 мВт

250 мВт

250 мВт

100 вольт

100 вольт

от -55°C до

+125°С

от -55°C до

+125°С

<-30 дБ

<-30 дБ

Данные об окружающей среде

Данные об окружающей среде

тест по

МИЛ-ПРФ-83401

тест по

МИЛ-ПРФ-83401

Тепловой удар

Тепловой удар

Система стабилизации питания

Система стабилизации питания

Воздействие высокой температуры

Воздействие высокой температуры

Кратковременная перегрузка

Кратковременная перегрузка

Низкотемпературное хранение

Низкотемпературное хранение

Жизнь

Жизнь

Типовой

Дельта Р

Типовой

Дельта Р

±0. 02%

±0,02%

±0,03%

±0,03%

±0,03%

±0,03%

±0,02%

±0,02%

±0,03%

±0,03%

±0,05%

±0,05%

Макс Дельта

МаксР

Дельта

Р

±0,1%

±0,1%

±0,1%

±0,1%

±0,05%

±0,05%

±0,05%

±0,05%

±0,05%

±0.05%

±0,1%

±0,1%

Полный диапазон сопротивления

Полный диапазон сопротивления

Абсолютный допуск

Абсолютный допуск

Соотношение Допуск к R1

Соотношение Допуск к R1

Абсолютный TCR

Абсолютный TCR

Отслеживание TCR

Отслеживание TCR

Номинальная мощность элемента при 70°C

Номинальная мощность элемента при 70°C

Номинальная мощность корпуса при 70°C

Номинальная мощность корпуса при 70°C

Номинальное рабочее напряжение

______

Номинальная рабочая (P x R)

Напряжение

(не более

______

(не более

П х Р)

Рабочая температура

Рабочая температура

Шум

Шум

Производственные возможности

Производственные возможности

Элемент сопротивления

Элемент сопротивления

10 — 25

10 — 25

25. 1 — 50

25,1 — 50

51 — 500

51 — 500

501 — 100К

501 — 100К

101К — 200К

101К — 200К

Общее примечание

В наличии

Абсолютные допуски

В наличии

Абсолютные допуски

ФГ Дж К

ФГ Дж К

Д Ф Г К

Д Ф Г К

C D F G J K

C D F G J K

Б В Г Д Ж К

Б В Г Д Ж К

Б В Г Д Ж К

Б В Г Д Ж К

В наличии

Допуски соотношения

В наличии

Допуски соотношения

Д Ф Г

Д Ф Г

С Г Д Г

С Г Д Г

Б В Г Д Г

Б В Г Д Г

А Б В Г Г

А Б В Г Г

Б В Г Д Г

Б В Г Д Г

Лучший

Абсолютный TCR

Лучший

Абсолютный TCR

±100 частей на миллион/°C

±100 частей на миллион/°C

±50 частей на миллион/°C

±50 частей на миллион/°C

±25 частей на миллион/°C

±25 частей на миллион/°C

±25 частей на миллион/°C

±25 частей на миллион/°C

±25 частей на миллион/°C

±25 частей на миллион/°C

Отслеживание TCR

Отслеживание TCR

±25 частей на миллион/°C

±25 частей на миллион/°C

±10 частей на миллион/°C

±10 частей на миллион/°C

±2 части на миллион/°C

±2 части на миллион/°C

±2 части на миллион/°C

±2 части на миллион/°C

±2 части на миллион/°C

±2 части на миллион/°C

Дочерняя компания

ООО «ТТ Электроникс»

Дочерняя компания

Серия DIV23

Выпуск октябрь

2009 Лист

ПЛК

2

Электроника ТТ

1 из

Серия DIV23

Выпуск октябрь

2009 Лист 1 из 2

IRC оставляет за собой право вносить изменения в спецификацию продукта без предварительного уведомления и ответственности.

Общее примечание

Вся информация зависит от собственных данных IRC и считается точной на момент поступления в печать.

IRC оставляет за собой право вносить изменения в спецификацию продукта без предварительного уведомления и ответственности.

Все

©

информация подлежит

Пленка

собственные данные и

4222 Южный

точно на момент выхода в печать.

Расширенный IRC

Общее примечание

в IRC

Отдел

считается

Стейплс-Стрит • Корпус

Кристи Техас

78411 США

Телефон:

361 992 7900 •

Факс:

361 992 3377 •

Веб-сайт: www.irctt.com

ТТ

Расширенный фильм IRC

право на внесение изменений

Стейплс-Стрит

Спецификация

без уведомления и ответственности.

©

Электроника резервирует

Отдел

• 4222 Южный

в продукте

• Корпус

Кристи Техас

78411 США

Телефон:

361 992

в соответствии с TT Electronics

Веб-сайт: www. irctt.com

Вся информация

7900 •

Факс:

361 992 3377 •

собственные данные и считаются точными на момент подготовки к печати.

BI Technologies IRC Welwyn

www.ttelectronics.com/resistors

© ООО «ТТ Электроникс»

06.18

SOT23 Поверхностный монтаж

Делитель напряжения

SOT23 Поверхностный монтаж

Делитель напряжения

Серия DIV23

Физические данные

Схематические данные

3

Примечание: Размеры не включают

Заказв

Префикс

Стиль

DIV23 = разделительная сетка

DIV23LF= Делитель №

Р1

Р2

Абсолютный TCR C

00 = ±250 частей на миллион/°C; 0

02 = ±50 частей на миллион/°C; 03

Примечание. Размеры не включают заусенцы формы и металлические заусенцы.

Вид сверху на деталь

1

2

R1 Сопротивление С

4-значное сопротивление C

Пример: 1002 = 10кВт; 5

Схематические данные

3

Данные о снижении мощности

Процедура заказа

% от номинальной мощности

Префикс

100

Стиль

СОТ — DIV23LF —

01 — 1002 — 1002 — Ф

Б

DIV23 = Разделительная сеть со стандартным окончанием Sn/Pb

DIV23LF= Разделительная сеть с бессвинцовой концевой заделкой

R2 Сопротивление C

4-значное сопротивление C

Пример: 1002 = 10кВт; 5

Абсолют Толеран

К = ±10%; J = ±5%;

Д = ±0. 5%; С = ±0,2

Р1

Р2

Допуск отношения

Абсолютный код TCR

00 =

50

±250 частей на миллион/°С; 01 = ±100 частей на миллион/°C;

02 = ±50 частей на миллион/°C; 03 = ±25 частей на миллион/°C

Г = ±2%; F = ±1%;

С = ±0,25%; В = ±0

1

Вид сверху на деталь

2

Упаковка

R1 Код сопротивления

Стандартная упаковка

4-значный код сопротивления

Пример:

10

= 10кВт; 50Р1 = 50.1 Вт

1002

Серия SOT23 Legac

Данные о снижении мощности

100

25°

Код сопротивления R2

70°

125°

4-значный код сопротивления

Температура

Пример: 1002 = 10кВт; 50R1 = 50,1 Вт

°С

Место SOT-DIV23 R1

Место SOT-SOT23 Р

Для дополнительной информации

, пожалуйста, свяжитесь с нашим Appli

Код абсолютного допуска

% от номинальной мощности

К = ±10%; J = ±5%; G = ±2%; F = ±1%;

Д = ±0. 5%; С = ±0,25%; В = ±0,1%

Код допуска соотношения

50

Г = ±2%; F = ±1%; Д = ±0,5%;

С = ±0,25%; В = ±0,1%; А = ±0,05%

© IRC Advanced Film Division

• 4222 South Staples Street • Корпус-Кристи Техас 78411 США

Телефон: 361 992 7900 • Факс: 361 992 3377 • Веб-сайт: www.irctt.com

Упаковка

Стандартная упаковка – лента и катушка.

10

Серия SOT23 Примечание к устаревшему дизайну

25°

70°

125°

Температура в °C

SOT-DIV23 размещает R1 между контактами 1 и 3 и R2 между контактами 2 и 3.

SOT-SOT23 размещает R1 между контактами 2 и 3 и R2 между контактами 1 и 3.

Для получения дополнительной информации или для обсуждения ваших конкретных требований,

, пожалуйста, свяжитесь с нашей командой приложений, используя контактную информацию ниже.

© IRC Advanced Film Division

• 4222 South Staples Street • Корпус-Кристи Техас 78411 США

Телефон: 361 992 7900 • Факс: 361 992 3377 • Веб-сайт: www. irctt.com

Серия DIV23 Выпуск

октябрь

2009 Лист 2 из 2

Общее примечание

TT Electronics оставляет за собой право вносить изменения в технические характеристики продукта без предварительного уведомления и ответственности.

Вся информация зависит от собственных данных TT Electronics и считается точной на момент подготовки к печати.

BI Technologies IRC Welwyn

www.ttelectronics.com/resistors

© ООО «ТТ Электроникс»

06.18

SOT23 Поверхностный монтаж

Делитель напряжения

Серия DIV23

Процедура заказа

Этот продукт имеет два действительных номера детали:

Европейский (Велвин) номер детали: D23-1K0-3K3FB

(25 частей на миллион/°C, R1=1 кОм, R2=3.3 кОм, абсолютный допуск

±1%, допуск отношения ±0,1%, без свинца)

Д

2

1

1

3

2

2

1

К

3

3

4

0

3

К

4

3

Ф

5

Б

6

7

5

6

7

Абсолют

Соотношение

Прекращение и

Тип

Абсолютный TCR

Значение R1 Значение R2

Допуск Допуск

Упаковка

D23 = пропустить для ±25ppm/°C E24 = 3/4 символа B = ±0. 1 % A = ±0,05 % Пропустить для бессвинцовых,

РАЗДЕЛ23

Стандартная упаковка

02 = ±50 частей на миллион/°C

E96 = 3/4 символа C = ±0,25% B = ±0,1%

R = Ом

01 = ±100 частей на миллион/°C

D = ±0,5 % C = ±0,25 % PB = покрытие SnPb,

К =

кОм

Стандартная упаковка

00 = ±250 частей на миллион/°C

F = ±1%

Д = ±0,5%

G = ±2%

F = ±1%

1000/катушка

Дж = ±5%

G = ±2%

К = ±10%

Обратите внимание, что это эквивалентно устаревшему номеру детали

.

СОТ23-3К3-1К0ФБ

, в котором позиции R1 и R2 были переставлены.

США (IRC) Номер детали: SOT-DIV23LF-03-1001-3301-FB

(25ppm/°C, R1=1 кОм, R2=3,3 кОм, абсолютное значение

допуск ±1%, допуск отношения ±0,1%, без свинца)

С

О

1

1

Семья

СОТ

2

Модель

РАЗДЕЛ23

3

Т

Д

я

В

2

2

3

л

3

4

Ф

0

4

3

1

0

5

7

Абсолют

Допуск

В = ±0. 1%

С = ±0,25%

Д = ±0,5%

F = ±1%

G = ±2%

Дж = ±5%

К = ±10%

0

1

3

3

6

8

Соотношение

Упаковка

Допуск

A = ±0,05 % 1000/катушка

В = ±0,1%

С = ±0,25%

Д = ±0,5%

F = ±1%

G = ±2%

0

1

Ф

7

Б

8

5

6

Значение

Значение

Прекращение

Абсолютный TCR

Р1

Р2

Пропустить для SnPb 03 = ±25ppm/°C 3 цифры + множитель

(60/40)

02 = ±50 частей на миллион/°C

R = Ом для

LF = без свинца 01 = значения ±100 ppm/°C <100 Ом

(100%Sn)

00 = ±250 частей на миллион/°C

Обратите внимание, что это эквивалентно устаревшему номеру детали

.

SOT-SOT23LF-03-3301-1001-ФБ

, в котором позиции R1 и R2 были переставлены.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
