7805, 7812, 7815 — стабилизаторы напряжения — схема включения, описание на русском, параметры, аналоги — Зарубежные стабилизаторы напряжения — Стабилизаторы напряжения — Справочник Радиокомпонентов — РадиоДом

Теперь поговорим о трех выводном стабилизаторе L7805. Микросхема выпускается в двух видах, в пластмассовом корпусе — ТО-220, например как транзистор КТ837 и металлическом корпусе — ТО-3, например как всем известный КТ827. Три вывода, если считать слева на право — то соответственно вход, минус и выход.
Последних две цифры в маркировке указывают на стабилизированный выход микросхемы — L7805 — 5 в, 7806 — 6 в.
Ниже будет описание и схема включения стабилизатора, которая подходит для всех микросхем этой серии.

Обозначение на схемах стабилизатора 7805

На конденсаторы малой емкости не смотрим, желательно поставить побольше.

Внутренняя структура стабилизатора 7805

Output voltage — выходное напряжение. Input voltage — входное напряжение. В нашем примере выдает нам на выходе 5 вольт. Желательным входным напряжением производители отметили не более 10 в. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Здесь мы видим, что стабилизатор L7805 может нам выдать одно из напряжений диапазона 4.75 — 5.25 в, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 ампер. Нестабилизированное постоянное напряжение может быть от 7.5 и до 20 в, при это на выходе будет всегда 5 в. Это есть большой плюс данного радиокомпонента.


Цоколёвка и размеры стабилизатора напряжения 7805 в пластмассовом корпусе

Цоколёвка и размеры стабилизатора напряжения 7805 в металлическом корпусе

При нагрузке свыше 14 Вт, стабилизатор желательно установить на алюминиевый теплоотвод, чем больше нагрузка тем больше нужна площадь охлаждаемой поверхности.
Производят в основном в корпусе ТО-220
Максимальный ток нагрузки: 1.5, а
Допустимое входное напряжение: 35 в
Выходное напряжение: 5 в
Число регуляторов в корпусе: 1
Ток потребления: 6 мА
Погрешность: 4 %
Диапазон рабочих температур: 0 C … +140 C
Отечественный аналог КР142ЕН5А

Внешний вид стабилизатора напряжения 7805

Для того, чтобы стабилизатор не вывести из строя окончательно, нужно придерживаться нужного минимума на входе микросхемы, то есть если L7805, то на вход пускаем примерно 7-8 в.
Это связано с тем, что излишнюю мощность стабилизатор будет рассеивать на себе. Как вы помните, формула мощности P=IU, где U — напряжение, а I — сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность — это и есть перегрев. В результате нагрева такой прибор может перейти в состояние защиты. Легкое в использовании и отсутствие наладки и дополнительных радиокомпонентов привело к тому что стабилизатор хорошо распространился среди радиолюбителей как начинающих так и профессионалов.

Регулируемый универсальный блок питания — РАДИОСХЕМЫ

Периодически возникающая потребность запитать всевозможные устройства, имеющие как правило разные требования к величине питающего напряжения, побудило наконец создать универсальный блок питания на нагрузку до 1,5 А. В инете масса схем подобного рода устройств. Я взял за основу одну простую и подходящую для меня на основе стабилизатора LM317, решил несколько доработать ее и воплотить в жизнь. Дело в том, что в этой схеме регулировка выходного напряжения осуществляется переменным резистором 4,7 ком. Собрав схему на макетной плате, я понял, что такая регулировка уж очень неудобна, — очень сложно точно выставить нужное напряжение вращая движок резистора. Слишком большая чувствительность, и любое прикосновение к ручке вызывает значительное изменение напряжения на выходе. Я его заменил на дискретный галетный переключатель вот такого типа:

В результате нужное напряжение выбирается положением этого переключателя, коммутирующего соответствующие постоянные резисторы.

Получилась вот такая схема.

Линейный регулируемый стабилизатор LM317 позволяет регулировать напряжения в диапазоне от 1,2 до 35 вольт. Мне нужен был следующий ряд — 1,5; 5; 9; 12; 15в. Это было выполнено путем подбора сопротивлений резисторов соответствующих положению переключателя на напряжения этого ряда. Правда один вывод переключателя я оставил не задействованным ( фактически разрыв в управляющей цепи микросхемы). Это я оставил сознательно (пусть будет), так как в этом положении на выходе появляется входное напряжение за минусом незначительного падения на микросхеме. У меня это — 33 вольта. Может когда пригодится.

Теперь о питании. У меня применен тороидальный трансформатор ТТП-40 с действующим напряжением вторичной обмотки 25в. После входного фильтра (конденсатор С1) напряжение на входе микросхемы 35в. Это почти предел по входному напряжению данного стабилизатора, больше подавать на него не желательно.

При работе микросхемы на нагрузках с низким напряжением на ней выделяется значительное тепло.

Поэтому она помещена на ребристый радиатор с площадью поверхности около 300 см2. Но его нужно чем-то охлаждать в закрытом корпусе. Решил поставить вентилятор, не очень злобный, 60х60 мм. Но желательно, чтобы он работал, когда на то есть основания, то есть соответствующая температура радиатора, иначе зачем гонять зря воздух с пылью. Появилась схема управления кулером.

Подстроечным резистором Р1 настраивается температура срабатывания реле на включение вентилятора. Я настроил примерно на 40 градусов по замеру пирометром Fluke. Но питание схемы – 12в. . Значит нужно где-то его брать. После диодной сборки выпрямителя и конденсатора фильтра основной схемы блока питания – 35в. Можно конечно его подать на микросхемный стабилизатор типа L7812 и получить на выходе вожделенные 12в, но в таком режиме стабилизатор будет успешно работать еще и нагревателем воздуха, просаживая на себе эту дельту. Что ж городить и под него ацкий радиатор с гектар? Нет конечно. Нужно делать еще одну обмотку на трансформаторе с выходом примерно 15в.

А это вторая часть моего марлезонского балета. Трансформатор тороидальный и намотать на него очень не просто. Но начнем. Ибо глаза бояться, а руки чешутся.

Для начала нужно определить, сколько витков мотать. Ведь количество витков на первичной обмотке мне не известно. Делаем следующее. Наматываем поверх обмоток 10-20-30 (кто на сколько сподобится) витков любого провода и замеряем напряжение на получившейся новой миниобмотке. Я намотал 10 витков и получил 1, 28в. Следовательно, чтобы получить 15в нужно 15 разделить на 1,28 и умножить на 10. Результат – 117 витков. Это не десять и не двадцать, козьи пляски на лугу гарантированы! Несмотря на предстоящий ужас делаем следующее приспособление, — челнок типа рыбацкого мотовильца.

Его я сделал из того, что было под рукой – вырезал из блистерной упаковки и для жесткости примотал изолентой к получившемуся челноку небольшой гаечный ключ (если бы был ключ рожковый с двух сторон, то можно было бы использовать его в качестве челнока). При этом, когда вырезал ножницами по концам блистерного челнока пазы для укладки провода, я не стал отрезать средние части, а просто их загнул, чтобы было за что закрепить начало провода. Длина челнока по средним вырезам получилась 15 см, то есть 30 см – один виток на челноке. Замерил длину одного витка провода на самом трансформаторе. Пересчитал, сколько витков намотать на челнок, чтобы гарантированно хватило намотать на трансформатор 117 витков плюс запас процентов 5, который как известно, что-то там не трет и не делает и того хуже, прости Господи. Это не сложно. Намотал на челнок необходимую длину провода, Рис.4 ( сечение провода рассчитывается из предполагаемой нагрузки на обмотку и мощности трансформатора, я мотал диаметром 0,4 мм).

И, собственно, закрепив изолентой начало обмотки, начал аккуратно мотать 117 витков. Вот что получилось.

В процессе намотки я решил не доматывать 10 витков, чтобы получить напряжение где-то около 14в, учитывая, что входной фильтр поднимет его до 15-16в, что мне и нужно. Лишние вольты на входе – лишние калории тепла на микросхеме стабилизатора. После намотки закрепил обмотку изолентой, сделал отводы и замерил напряжение – 14,08 вольт. Ок! Не зря старался! Да, забыл. Когда собирал схему, чтобы не искать клеммы Vago ( на фото) дабы соединить щупы тестера и концы обмотки трансформатора, в дурном порыве соединил их зажимами типа «крокодил» от выключенного лабораторного блока питания. Смотрю, что такое?! Напряжение чуть выше 6 вольт и транс начал греться, как конфорка стремительно. Отключил. Секунды чесал репу, а потом догнал, — я же нагрузил его потрохами выключенного лабораторника. Чуть не спалил. Нашел клеммы, соединил, как положено, без дурного фанатизма. Результат на фото. Мораль — никогда не делай быстрее, чем думаешь.

Быстро собрал схему стабилизатора на микросхеме L7812 по типовой схеме его включения, установив на входе электролит 2200 мкф 35в, а на выходе 100 мкф 35в, предварительно на макетной плате, чтобы проверить его работу от новой обмотки. В качестве нагрузки подключил 5 ваттный резистор 51 ом. Ток нагрузки в результате получился 235 мА, что примерно соответствует потреблению вентилятора охлаждения.

Дальше собрал схему стабилизатора питания блока управления вентилятором на плате и установил в корпус устройства, чтобы проверить работу всего в целом. Универсальный блок питания работал штатно. В качестве нагрузки использовался резистор 25 вт 10 ом. На напряжениях от 9 до 15 вольт ток изменялся от 1 до 1,5А в строгом соответствии с законом Ома. L317-я благополучно грелась в своем седалище на радиаторе, но под контролем блока управления кулером, который включал вентилятор при нагреве в зоне микросхемы свыше 40 градусов и отключал его при остывании ниже оного предела с небольшим гистерезисом.

В качестве индикации напряжения и тока я применил цифровой китайский вольтамперметр. Очень удобная фишка. Единственно, что при выставлении переключателя на 1,5в индикация пропадает. Девайс рассчитан на минимальное напряжение 4 в.

Предварительно я откалибровал его на лабораторном блоке питания. Для этого в его схеме предусмотрено два подстроечных резистора.

Хочу обратить внимание на один важный момент касательно тороидальных трансформаторов. В основном они предусматривают их крепление посредством центрального болта и верхней шайбы. Так вот, очень легко создать короткозамкнутый ацкий типа виток, крепя его в стальном или любом корпусе из магнитного материала со всеми вытекающими из этого гнусными последствиями. Ток, индуцируемый в этом витке пойдет через центральный болт, корпус и вернется, откуда пришел с офигительным эффектом.

У меня применен стальной корпус. Я не стал крепить тор штатно через центральный болт, дабы не гневить судьбу и не думать, а вдруг верхний торец болта коснется верхней крышки, когда на нее поставишь бутылку или еще чего прижмешь не дай боже ( за нижнюю то ведь он надежно с изумительным контактом закреплен!). Поступил по другому. Просверлил в днище отверстия и закрепил тор четырьмя диаметрально противоположными кабельными полиэтиленовыми хомутами (Рис. 9). И держит хорошо, и «козы» не будет.

Вот в общем-то и все. Теперь есть и что питать, и чем питать. На переднюю панель корпуса изготовил в программе Front Desinger лицевую часть с учетом расположения элементов, распечатал на бумаге, заламинировал и наклеил. А это готовое изделие.

LM317T схема включения | Практическая электроника

В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасное решение использование популярного интегрального стабилизатора LM317T с характеристиками:

  • способен работать в диапазоне выходных напряжений от 1,2 до 37 В;
  • выходной ток может достигать 1,5 А;
  • максимальная рассеиваемая мощность 20 Вт;
  • встроенное ограничение тока, для защиты от короткого замыкания;
  • встроенную защиту от перегрева.

У микросхемы LM317T схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входного и выходного конденсатора.

У стабилизатора два важных параметра: опорное напряжение (Vref) и ток вытекающий из вывода подстройки (Iadj).
Величина опорного напряжения может меняться от экземпляра к экземпляру от 1,2 до 1,3 В, а в среднем составляет 1,25 В. Опорное напряжение это то напряжение которое микросхема стабилизатора стремиться поддерживать на резисторе R1. Таким образом если резистор R2 замкнуть, то на выходе схемы будет 1,25 В, а чем больше будет падение напряжения на R2 тем больше будет напряжение на выходе. Получается что 1,25 В на R1 складываться с падением на R2 и образует выходное напряжение.

Второй параметр – ток вытекающий из вывода подстройки по сути является паразитным, производители обещают что он в среднем составит 50 мкА, максимум 100 мкА, но в реальных условиях он может достигать 500 мкА. Поэтому чтобы обеспечить стабильное выходное напряжение приходиться через делитель R1-R2 гнать ток от 5 мА. А это значит что сопротивление R1 не может больше 240 Ом, кстати именно такое сопротивление рекомендуют в схемах включения из datasheet.
Первый раз, когда я посчитал делитель для микросхемы по формуле из LM317T datasheet, я задавался током 1 мА, а потом я очень долго удивлялся почему напряжение реальное напряжение отличается. И с тех пор я задаюсь R1 и считаю по формуле:
R2=R1*((Uвых/Uоп)-1).
Тестирую в реальных условиях и уточняю значения сопротивлений R1 и R2.
Посмотрим какие должны быть для широко распространенных напряжений 5 и 12 В.

R1, Ом R2, Ом
LM317T схема включения 5v 120 360
LM317T схема включения 12v 240 2000



Но я бы посоветовал использовать LM317T в случае типовых напряжений, только когда нужно срочно что-то сделать на коленке, а более подходящей микросхемы типа 7805 или 7812 нету под рукой.

А вот расположение выводов LM317T:

  1. Регулировочный
  2. Выходной
  3. Входной

Кстати у отечественного аналога LM317 — КР142ЕН12А схема включения точно такая же.

На этой микросхеме несложно сделать регулируемый блок питания: вместо постоянного R2 поставьте переменный, добавьте сетевой трансформатор и диодный мост.

На LM317 можно сделать и схему плавного пуска: добавляем конденсатор и усилитель тока на биполярном pnp-транзисторе.

Схема включения для цифрового управления выходным напряжением тоже не сложна. Рассчитываем R2 на максимальное требуемое напряжение и параллельно добавляем цепочки из резистора и транзистора. Включение транзистора будет добавлять в параллель к проводимости основного резистора, проводимость дополнительного. И напряжение на выходе будет снижаться.

Схема стабилизатора тока ещё проще, чем напряжения, так как резистор нужен только один. Iвых = Uоп/R1.
Например, таким образом мы получаем из lm317t стабилизатор тока для светодиодов:

  • для одноватных светодиодов I = 350 мА, R1 = 3,6 Ом, мощностью не менее 0,5 Вт.
  • для трехватных светодиодов I = 1 А, R1 = 1,2 Ом, мощностью не менее 1,2 Вт.

На основе стабилизатора легко сделать зарядное устройство для 12 В аккумуляторов, вот что нам предлагает datasheet. С помощью Rs можно настроить ограничение тока, а R1 и R2 определяют ограничение напряжения.

Если в схеме потребуется стабилизировать напряжения при токах более 1,5 А, то все также можно использовать LM317T, но совместно с мощным биполярным транзистором pnp-структуры.
Если нужно построить двуполярный регулируемый стабилизатор напряжения, то нам поможет аналог LM317T, но работающий в отрицательном плече стабилизатора — LM337T.

Но у данной микросхемы есть и ограничения. Она не является стабилизатором с низким падением напряжения, даже наоборот начинает хорошо работать только когда разница между выходным и выходным напряжением превышает 7 В.

Если ток не превышает 100мА, то лучше использовать микросхемы с низким падением LP2950 и LP2951.

Мощные аналоги LM317T — LM350 и LM338

Если выходного тока в 1,5 А недостаточно, то можно использовать:

  • LM350AT, LM350T — 3 А и 25 Вт (корпус TO-220)
  • LM350K — 3 А и 30 Вт (корпус TO-3)
  • LM338T, LM338K — 5 А

Производители этих стабилизаторов кроме увеличения выходного тока, обещают сниженный ток регулировочного входа до 50мкА и улучшенную точность опорного напряжения.
А вот схемы включения подходят от LM317.

Russian HamRadio — Блоки питания для системных модулей типа IBM PC-XT/AT. Глава 6.5.ИНТЕГРАЛЬНЫЕ СТАБИЛИЗАТОРЫ.

Рис. 77. Интегральные линейные регуляторы напряжения LM7805, LM7812.



Эти микросхемы содержат встроенную защиту от перегрузки по току и тепловую защиту от максимально допустимой температуры кристалла (175°С), что существенно повышает надежность микросхем.

Типовая схема включения этих стабилизаторов приведена на рис. 79.

Конденсатор С1 — обычный

фильтрующий конденсатор, который должен иметь емкость 1000мкф на 1А тока нагрузки.



Конденсатор С4 используется для сглаживания переходных процессов при внезапных повышениях потребляемого тока и должен иметь емкость примерно 100мкф на 1А тока нагрузки.







Рис. 79. Типовые схемы включения трехвыводных интегральных стабилизаторов положительного (а) и отрицательного (б) напряжений.

В рассматриваемом классе ИБП используются, в основном, для стабилизации отрицательных выходных напряжений трехвыводные интегральные стабилизаторы напряжения типа 7905, 7912 или 7805, 7812.

Структурная схема трехвыводных интегральных стабилизаторов 7805 (К142ЕН5А) и 7812 (К142ЕН8Б) приведена на рис. 77.

Основные параметры этих стабилизаторов напряжения приведены в табл. 6.



Рис. 78. Выход ИМС 7805 на режим стабилизации при подаче входного напряжения.

Входной конденсатор С2 устраняет генерацию при скачкообразном включении входного напряжения (Uex), которая возникает в стабилизаторе из-за влияния монтажных емкости и индуктивности соединительных проводов, образующих паразитный колебательный контур (рис. 78),

Выходной конденсатор СЗ служит для защиты от переходных помеховых импульсов.

Обычно С2 и СЗ имеют емкость от 0,1 до 1 мкф и должны монтироваться как можно ближе к корпусу стабилизатора. Амплитуда высокочастотных колебаний может превышать максимально допустимое входное напряжение, что приводит к пробою микросхемы, поэтому наличие и исправность С2 является обязательным условием для работы схемы.

Иногда между входом и выходом интегрального стабилизатора включается диод (рис. 79). В его отсутствии после выключения из сети ИБП конденсатор, стоящий на выходе стабилизатора разрядится через стабилизатор, что может привести к выходу его из строя.

Минимальное входное напряжение интегрального стабилизатора должно превышать выходное на 2,5В, т.е. для стабилизатора с фиксированным

выходным напряжением +5В, например, минимальное входное напряжение составляет +7.5В.

Цоколевка корпусов интегральных стабилизаторов этих серий приведена на рис. 80.

Обратите внимание на отличие в расположении выводов этих стабилизаторов! Ошибки техников при монтаже этих стабилизаторов приводят к выходу их из строя!


Ламповая педаль проект 3

Эта страница нуждается в JavaScript для правильной работы


Назад на страницу библиотеки
Страница 1 — Страница 2 — Страница 3 — Страница 4
Вид сбоку — нажмите, чтобы увеличить изображение

Вид сверху — нажмите, чтобы увеличить изображение Вид сзади — нажмите, чтобы увеличить изображение.
Примечание: 12.11.2005 я сделал несколько обновлений оригинальной педали №1. Перемены отмечены ниже.
Слева: Я обновил эту плату, добавив заземление от крепежных винтов трубки к основная наземная шина. Я использовал кольцевые клеммы № 6 и проложил два провода к клемме заземления. См. <-Заземление разъема .
Я также обновил пару проводов, которые не показаны на этой фотографии.Провод из центра кастрюли громкости выскакивает через плату прямо рядом с гнездом трубки и идет к контакту 7. Провод крышки фильтра, который идет к контакту 6 на клапане 2, выскакивает вверх через доску прямо рядом с гнездом трубки. Оба этих новых провода можно увидеть на фотографии справа. они отмечены как <-новый
Справа: Реле было удалено, и теперь мод горячего переключения подключен постоянно. Благодаря этому уровень шума был снижен в разы.
Регулятор напряжения 7812 был перенесен и привинчен к шасси в качестве радиатора. См. 7812 на фото
Провода заземления были перетасованы, а некоторые удалены или уплотнены. Шасси привязано к основной шине заземления через регулятор громкости. Корпус потенциометра имеет перемычку, припаянную к задней части потенциометра, которая подключается к провод заземления черного горшка.

Это оригинальная схема, которую я установил в свою ламповую педаль №1.См. следующую страницу для обновленного чертеж схемы. Схема блока питания педали



7812 регулятор напряжения


.
Этот тороидальный силовой трансформатор очень мал и используется здесь для изготовления ламповых педалей предварительного усилителя.

Обычным применением такого трансформатора является понижение напряжения на стене (120 или 240 В переменного тока) до 9 или 18 В переменного тока.
Я использую его, чтобы повысить напряжение до 12 В переменного тока. примерно до 240 В переменного тока, чтобы я мог запитать пару ламп предварительного усилителя.
Таким образом, я ввожу 12 вольт переменного тока во вторичную обмотку и выдаю примерно 240 вольт переменного тока с первичной обмотки.

У него две первичной и вторичной обмотки. Вы запускаете первичные цепи параллельно, а вторичные последовательно.
Ты используйте настенную бородавку на 12 В переменного тока, 1 ампер, чтобы привести ее в действие.
Он имеет вкладки для пайки печатной платы и в центре на задней стороне есть небольшое монтажное отверстие с резьбой, так что вы можете прикрутить его болтами.
Трансформер схема подключения указана на этой странице.

Идеально подходит для коробки проекта, показанной в этом проекте. Я продаю эту коробку для педалей в своем интернет-магазине.


Информация паспорта для этого трансформатора показана ниже.
Обратите внимание, что эти данные перечислены так, как если бы вы подключали их обычным способом с помощью 120 В переменного тока или 240 В переменного тока на входе и 9 В переменного тока или 18 В переменного тока на выходе
Как отмечалось выше, я ввожу 12 В переменного тока во вторичные и получаю примерно 240 В переменного тока от первичных

—
 Страницы проекта — Страница 1 — Страница 2 — Страница 3 — Страница 4
—



Войдите в мой магазин запасных частей для ламповых усилителей

Мобильные пользователи Войдите в мой магазин запасных частей для ламповых усилителей


Информационная библиотека ламповых усилителей
Нажмите на ссылку выше, чтобы получить информацию о ламповом усилителе, схемы, информацию о сборке платы, проекты, модификации, схемы трансформаторов, фотографии, звуковые клипы.
На странице моей библиотеки есть сотни страниц информации о ламповых усилителях.

Пожалуйста, посетите мой форум ламповых усилителей
Здесь вы можете задать вопросы по ламповому усилителю.
По ссылке выше вы найдете большое сообщество дружелюбных производителей усилителей.

Ознакомьтесь с огромной библиотекой схем здесь

Создайте свою собственную револьверную плату или плату с проушинами

Программа-анализатор файлов DIY Layout Creator

Библиотека файлов DIY Layout Creator

Усилители Hoffman Face Book Page

Как написать мне


УЧАСТНИК ПРОЕКТА HONEY POT
Сеть защиты от сбора спама
предоставлена ​​Unspam


XYZ

%PDF-1.6 % 9460 0 объект >/Outlines 1139 0 R/Metadata 9457 0 R/AcroForm 9461 0 R/Pages 9435 0 R/OCProperties>/OCGs[9462 0 R 9463 0 R 9464 0 R 9465 0 R 9466 0 R 9467 0 R 9468 0 R 9469 0 R 9470 0 R 9471 0 R 9472 0 R 9473 0 R 9474 0 R 9475 0 R 9476 0 R 9477 0 R 9478 0 R 9531 0 R]>>/StructTreeRoot 1399 0 R/Тип/Каталог>> эндообъект 1139 0 объект > эндообъект 9457 0 объект >поток 2012-04-10T11:35:32-06:002012-03-15T15:18:28-06:002012-04-10T11:35:32-06:00Acrobat PDFMaker 8. 1 для приложения Word/pdf

  • XYZ
  • крейгд
  • uuid:31719fd2-69eb-4178-aafb-ee3868185df5uuid:f31aebc3-5da6-447a-ab3f-cdd75af5c16eAcrobat Distiller 8.3.1 (Windows) конечный поток эндообъект 9461 0 объект >/Кодировка>>>>> эндообъект 9435 0 объект > эндообъект 1399 0 объект > эндообъект 1400 0 объект > эндообъект 1401 0 объект > эндообъект 1402 0 объект > эндообъект 1403 0 объект > эндообъект 1404 0 объект > эндообъект 1405 0 объект > эндообъект 1406 0 объект > эндообъект 1407 0 объект > эндообъект 1408 0 объект > эндообъект 1409 0 объект > эндообъект 1410 0 объект > эндообъект 1411 0 объект > эндообъект 1412 0 объект > эндообъект 1413 0 объект > эндообъект 1414 0 объект > эндообъект 1415 0 объект > эндообъект 1416 0 объект > эндообъект 1417 0 объект > эндообъект 1418 0 объект > эндообъект 1419 0 объект > эндообъект 1420 0 объект > эндообъект 1421 0 объект > эндообъект 1422 0 объект > эндообъект 1423 0 объект > эндообъект 1424 0 объект > эндообъект 1425 0 объект > эндообъект 1426 0 объект > эндообъект 1427 0 объект > эндообъект 1428 0 объект > эндообъект 1429 0 объект > эндообъект 1430 0 объект > эндообъект 1431 0 объект > эндообъект 1432 0 объект > эндообъект 1433 0 объект > эндообъект 1434 0 объект > эндообъект 1435 0 объект > эндообъект 1436 0 объект > эндообъект 1437 0 объект > эндообъект 1438 0 объект > эндообъект 1439 0 объект > эндообъект 1440 0 объект > эндообъект 1441 0 объект > эндообъект 1442 0 объект > эндообъект 1443 0 объект > эндообъект 1444 0 объект > эндообъект 1445 0 объект > эндообъект 1446 0 объект > эндообъект 1447 0 объект > эндообъект 1448 0 объект > эндообъект 1449 0 объект > эндообъект 1450 0 объект > эндообъект 1451 0 объект > эндообъект 1452 0 объект > эндообъект 1453 0 объект > эндообъект 1454 0 объект > эндообъект 1455 0 объект > эндообъект 1456 0 объект > эндообъект 1457 0 объект > эндообъект 1458 0 объект > эндообъект 1459 0 объект > эндообъект 1460 0 объект > эндообъект 1461 0 объект > эндообъект 1462 0 объект > эндообъект 1463 0 объект > эндообъект 1464 0 объект > эндообъект 1465 0 объект > эндообъект 1466 0 объект > эндообъект 1467 0 объект > эндообъект 1468 0 объект > эндообъект 1469 0 объект > эндообъект 1470 0 объект > эндообъект 1471 0 объект > эндообъект 1472 0 объект > эндообъект 1473 0 объект > эндообъект 1474 0 объект > эндообъект 1475 0 объект > эндообъект 1476 0 объект > эндообъект 1477 0 объект > эндообъект 1478 0 объект > эндообъект 1479 0 объект > эндообъект 1480 0 объект > эндообъект 1481 0 объект > эндообъект 1482 0 объект > эндообъект 1483 0 объект > эндообъект 1484 0 объект > эндообъект 1485 0 объект > эндообъект 1486 0 объект > эндообъект 1487 0 объект > эндообъект 1488 0 объект > эндообъект 1489 0 объект > эндообъект 1490 0 объект > эндообъект 1491 0 объект > эндообъект 1492 0 объект > эндообъект 1493 0 объект > эндообъект 1494 0 объект > эндообъект 1495 0 объект > эндообъект 1496 0 объект > эндообъект 1497 0 объект > эндообъект 1498 0 объект > эндообъект 1499 0 объект > эндообъект 1500 0 объект > эндообъект 1501 0 объект > эндообъект 1502 0 объект > эндообъект 1503 0 объект > эндообъект 1504 0 объект > эндообъект 1505 0 объект > эндообъект 1506 0 объект > эндообъект 1507 0 объект > эндообъект 1508 0 объект > эндообъект 1509 0 объект > эндообъект 1510 0 объект > эндообъект 1511 0 объект > эндообъект 1512 0 объект > эндообъект 1513 0 объект > эндообъект 1514 0 объект > эндообъект 1515 0 объект > эндообъект 1516 0 объект > эндообъект 1517 0 объект > эндообъект 1518 0 объект > эндообъект 1519 0 объект > эндообъект 1520 0 объект > эндообъект 1521 0 объект > эндообъект 1522 0 объект > эндообъект 1523 0 объект > эндообъект 1524 0 объект > эндообъект 1525 0 объект > эндообъект 1526 0 объект > эндообъект 1527 0 объект > эндообъект 1528 0 объект > эндообъект 1529 0 объект > эндообъект 1530 0 объект > эндообъект 1531 0 объект > эндообъект 1532 0 объект > эндообъект 1533 0 объект > эндообъект 1534 0 объект > эндообъект 1535 0 объект > эндообъект 1536 0 объект > эндообъект 1537 0 объект > эндообъект 1538 0 объект > эндообъект 1539 0 объект > эндообъект 1540 0 объект > эндообъект 1541 0 объект > эндообъект 1542 0 объект > эндообъект 1543 0 объект > эндообъект 1544 0 объект > эндообъект 1545 0 объект > эндообъект 1546 0 объект > эндообъект 1547 0 объект > эндообъект 1548 0 объект > эндообъект 1549 0 объект > эндообъект 1550 0 объект > эндообъект 1551 0 объект > эндообъект 1552 0 объект > эндообъект 1553 0 объект > эндообъект 1554 0 объект > эндообъект 1555 0 объект > эндообъект 1556 0 объект > эндообъект 1557 0 объект > эндообъект 1558 0 объект > эндообъект 1559 0 объект > эндообъект 1560 0 объект > эндообъект 1561 0 объект > эндообъект 1562 0 объект > эндообъект 1563 0 объект > эндообъект 1564 0 объект > эндообъект 1565 0 объект > эндообъект 1566 0 объект > эндообъект 1567 0 объект > эндообъект 1568 0 объект > эндообъект 1569 0 объект > эндообъект 1570 0 объект > эндообъект 1571 0 объект > эндообъект 1572 0 объект > эндообъект 1573 0 объект > эндообъект 1574 0 объект > эндообъект 1575 0 объект > эндообъект 1576 0 объект > эндообъект 1577 0 объект > эндообъект 1578 0 объект > эндообъект 1579 0 объект > эндообъект 1580 0 объект > эндообъект 1581 0 объект > эндообъект 1582 0 объект > эндообъект 1583 0 объект > эндообъект 1584 0 объект > эндообъект 1585 0 объект > эндообъект 1586 0 объект > эндообъект 1587 0 объект > эндообъект 1588 0 объект > эндообъект 1589 0 объект > эндообъект 1590 0 объект > эндообъект 1591 0 объект > эндообъект 1592 0 объект > эндообъект 1593 0 объект > эндообъект 1594 0 объект > эндообъект 1595 0 объект > эндообъект 1596 0 объект > эндообъект 1597 0 объект > эндообъект 1598 0 объект > эндообъект 1599 0 объект > эндообъект 1600 0 объект > эндообъект 1601 0 объект > эндообъект 1602 0 объект > эндообъект 1603 0 объект > эндообъект 1604 0 объект > эндообъект 1605 0 объект > эндообъект 1606 0 объект > эндообъект 1607 0 объект > эндообъект 1608 0 объект > эндообъект 1609 0 объект > эндообъект 1610 0 объект > эндообъект 1611 0 объект > эндообъект 1612 0 объект > эндообъект 1613 0 объект > эндообъект 1614 0 объект > эндообъект 1615 0 объект > эндообъект 1616 0 объект > эндообъект 1617 0 объект > эндообъект 1618 0 объект > эндообъект 1619 0 объект > эндообъект 1620 0 объект > эндообъект 1621 0 объект > эндообъект 1622 0 объект > эндообъект 1623 0 объект > эндообъект 1624 0 объект > эндообъект 1625 0 объект > эндообъект 1626 0 объект > эндообъект 1627 0 объект > эндообъект 1628 0 объект > эндообъект 1629 0 объект > эндообъект 1630 0 объект > эндообъект 1631 0 объект > эндообъект 1632 0 объект > эндообъект 1633 0 объект > эндообъект 1634 0 объект > эндообъект 1635 0 объект > эндообъект 1636 0 объект > эндообъект 1637 0 объект > эндообъект 1638 0 объект > эндообъект 1639 0 объект > эндообъект 1640 0 объект > эндообъект 1641 0 объект > эндообъект 1642 0 объект > эндообъект 1643 0 объект > эндообъект 1644 0 объект > эндообъект 1645 0 объект > эндообъект 1646 0 объект > эндообъект 1647 0 объект > эндообъект 1648 0 объект > эндообъект 1649 0 объект > эндообъект 1650 0 объект > эндообъект 1651 0 объект > эндообъект 1652 0 объект > эндообъект 1653 0 объект > эндообъект 1654 0 объект > эндообъект 1655 0 объект > эндообъект 1656 0 объект > эндообъект 1657 0 объект > эндообъект 1658 0 объект > эндообъект 1659 0 объект > эндообъект 1660 0 объект > эндообъект 1661 0 объект > эндообъект 1662 0 объект > эндообъект 1663 0 объект > эндообъект 1664 0 объект > эндообъект 1665 0 объект > эндообъект 1666 0 объект > эндообъект 1667 0 объект > эндообъект 1668 0 объект > эндообъект 1669 0 объект > эндообъект 1670 0 объект > эндообъект 1671 0 объект > эндообъект 1672 0 объект > эндообъект 1673 0 объект > эндообъект 1674 0 объект > эндообъект 1675 0 объект > эндообъект 1676 0 объект > эндообъект 1677 0 объект > эндообъект 1678 0 объект > эндообъект 1679 0 объект > эндообъект 1680 0 объект > эндообъект 1681 0 объект > эндообъект 1682 0 объект > эндообъект 1683 0 объект > эндообъект 1684 0 объект > эндообъект 1685 0 объект > эндообъект 1686 0 объект > эндообъект 1687 0 объект > эндообъект 1688 0 объект > эндообъект 1689 0 объект > эндообъект 1690 0 объект > эндообъект 1691 0 объект > эндообъект 1692 0 объект > эндообъект 1693 0 объект > эндообъект 1694 0 объект > эндообъект 1695 0 объект > эндообъект 1696 0 объект > эндообъект 1697 0 объект > эндообъект 1698 0 объект > эндообъект 1699 0 объект > эндообъект 1700 0 объект > эндообъект 1701 0 объект > эндообъект 1702 0 объект > эндообъект 1703 0 объект > эндообъект 1704 0 объект > эндообъект 1705 0 объект > эндообъект 1706 0 объект > эндообъект 1707 0 объект > эндообъект 1708 0 объект > эндообъект 1709 0 объект > эндообъект 1710 0 объект > эндообъект 1711 0 объект > эндообъект 1712 0 объект > эндообъект 1713 0 объект > эндообъект 1714 0 объект > эндообъект 1715 0 объект > эндообъект 1716 0 объект > эндообъект 1717 0 объект > эндообъект 1718 0 объект > эндообъект 1719 0 объект > эндообъект 1720 0 объект > эндообъект 1721 0 объект > эндообъект 1722 0 объект > эндообъект 1723 0 объект > эндообъект 1724 0 объект > эндообъект 1725 0 объект > эндообъект 1726 0 объект > эндообъект 1727 0 объект > эндообъект 1728 0 объект > эндообъект 1729 0 объект > эндообъект 1730 0 объект > эндообъект 1731 0 объект > эндообъект 1732 0 объект > эндообъект 1733 0 объект > эндообъект 1734 0 объект > эндообъект 1735 0 объект > эндообъект 1736 0 объект > эндообъект 1737 0 объект > эндообъект 1738 0 объект > эндообъект 1739 0 объект > эндообъект 1740 0 объект > эндообъект 1741 0 объект > эндообъект 1742 0 объект > эндообъект 1743 0 объект > эндообъект 1744 0 объект > эндообъект 1745 0 объект > эндообъект 1746 0 объект > эндообъект 1747 0 объект > эндообъект 1748 0 объект > эндообъект 1749 0 объект > эндообъект 1750 0 объект > эндообъект 1751 0 объект > эндообъект 1752 0 объект > эндообъект 1753 0 объект > эндообъект 1754 0 объект > эндообъект 1755 0 объект > эндообъект 1756 0 объект > эндообъект 1757 0 объект > эндообъект 1758 0 объект > эндообъект 1759 0 объект > эндообъект 1760 0 объект > эндообъект 1761 0 объект > эндообъект 1762 0 объект > эндообъект 1763 0 объект > эндообъект 1764 0 объект > эндообъект 1765 0 объект > эндообъект 1766 0 объект > эндообъект 1767 0 объект > эндообъект 1768 0 объект > эндообъект 1769 0 объект > эндообъект 1770 0 объект > эндообъект 1771 0 объект > эндообъект 1772 0 объект > эндообъект 1773 0 объект > эндообъект 1774 0 объект > эндообъект 1775 0 объект > эндообъект 1776 0 объект > эндообъект 1777 0 объект > эндообъект 1778 0 объект > эндообъект 1779 0 объект > эндообъект 1780 0 объект > эндообъект 1781 0 объект > эндообъект 1782 0 объект > эндообъект 1783 0 объект > эндообъект 1784 0 объект > эндообъект 1785 0 объект > эндообъект 1786 0 объект > эндообъект 1787 0 объект > эндообъект 1788 0 объект > эндообъект 1789 0 объект > эндообъект 1790 0 объект > эндообъект 1791 0 объект > эндообъект 1792 0 объект > эндообъект 1793 0 объект > эндообъект 1794 0 объект > эндообъект 1795 0 объект > эндообъект 1796 0 объект > эндообъект 1797 0 объект > эндообъект 1798 0 объект > эндообъект 1799 0 объект > эндообъект 1800 0 объект > эндообъект 1801 0 объект > эндообъект 1802 0 объект > эндообъект 1803 0 объект > эндообъект 1804 0 объект > эндообъект 1805 0 объект > эндообъект 1806 0 объект > эндообъект 1807 0 объект > эндообъект 1808 0 объект > эндообъект 1809 0 объект > эндообъект 1810 0 объект > эндообъект 1811 0 объект > эндообъект 1812 0 объект > эндообъект 1813 0 объект > эндообъект 1814 0 объект > эндообъект 1815 0 объект > эндообъект 1816 0 объект > эндообъект 1817 0 объект > эндообъект 1818 0 объект > эндообъект 1819 0 объект > эндообъект 1820 0 объект > эндообъект 1821 0 объект > эндообъект 1822 0 объект > эндообъект 1823 0 объект > эндообъект 1824 0 объект > эндообъект 1825 0 объект > эндообъект 1826 0 объект > эндообъект 1827 0 объект > эндообъект 1828 0 объект > эндообъект 1829 0 объект > эндообъект 1830 0 объект > эндообъект 1831 0 объект > эндообъект 1832 0 объект > эндообъект 1833 0 объект > эндообъект 1834 0 объект > эндообъект 1835 0 объект > эндообъект 1836 0 объект > эндообъект 1837 0 объект > эндообъект 1838 0 объект > эндообъект 1839 0 объект > эндообъект 1840 0 объект > эндообъект 1841 0 объект > эндообъект 1842 0 объект > эндообъект 1843 0 объект > эндообъект 1844 0 объект > эндообъект 1845 0 объект > эндообъект 1846 0 объект > эндообъект 1847 0 объект > эндообъект 1848 0 объект > эндообъект 1849 0 объект > эндообъект 1850 0 объект > эндообъект 1851 0 объект > эндообъект 1852 0 объект > эндообъект 1853 0 объект > эндообъект 1854 0 объект > эндообъект 1855 0 объект > эндообъект 1856 0 объект > эндообъект 1857 0 объект > эндообъект 1858 0 объект > эндообъект 1859 0 объект > эндообъект 1860 0 объект > эндообъект 1861 0 объект > эндообъект 1862 0 объект > эндообъект 1863 0 объект > эндообъект 1864 0 объект > эндообъект 1865 0 объект > эндообъект 1866 0 объект > эндообъект 1867 0 объект > эндообъект 1868 0 объект > эндообъект 1869 0 объект > эндообъект 1870 0 объект > эндообъект 1871 0 объект > эндообъект 1872 0 объект > эндообъект 1873 0 объект > эндообъект 1874 0 объект > эндообъект 1875 0 объект > эндообъект 1876 ​​0 объект > эндообъект 1877 0 объект > эндообъект 1878 0 объект > эндообъект 1879 0 объект > эндообъект 1880 0 объект > эндообъект 1881 0 объект > эндообъект 1882 0 объект > эндообъект 1883 0 объект > эндообъект 1884 0 объект > эндообъект 1885 0 объект > эндообъект 1886 0 объект > эндообъект 1887 0 объект > эндообъект 1888 0 объект > эндообъект 1889 0 объект > эндообъект 1890 0 объект > эндообъект 1891 0 объект > эндообъект 1892 0 объект > эндообъект 1893 0 объект > эндообъект 1894 0 объект > эндообъект 1895 0 объект > эндообъект 1896 0 объект > эндообъект 1897 0 объект > эндообъект 1898 0 объект > эндообъект 1899 0 объект > эндообъект 1900 0 объект > эндообъект 1901 0 объект > эндообъект 1902 0 объект > эндообъект 1903 0 объект > эндообъект 1904 0 объект > эндообъект 1905 0 ОБЖ > эндообъект 1906 0 объект > эндообъект 1907 0 объект > эндообъект 1908 0 объект > эндообъект 1909 0 объект > эндообъект 1910 0 объект > эндообъект 1911 0 ОБЖ > эндообъект 1912 0 объект > эндообъект 1913 0 объект > эндообъект 1914 0 объект > эндообъект 1915 0 объект > эндообъект 1916 0 объект > эндообъект 1917 0 объект > эндообъект 1918 0 объект > эндообъект 1919 0 ОБЖ > эндообъект 1920 0 объект > эндообъект 1921 0 объект > эндообъект 1922 0 объект > эндообъект 1923 0 объект > эндообъект 1924 0 объект > эндообъект 1925 0 объект > эндообъект 1926 0 объект > эндообъект 1927 0 ОБЖ > эндообъект 1928 0 объект > эндообъект 1929 0 объект > эндообъект 1930 0 объект > эндообъект 1931 0 ОБЖ > эндообъект 1932 0 объект > эндообъект 1933 0 объект > эндообъект 1934 0 объект > эндообъект 1935 0 ОБЖ > эндообъект 1936 0 объект > эндообъект 1937 0 ОБЖ > эндообъект 1938 0 ОБЖ > эндообъект 1939 0 ОБЖ > эндообъект 1940 0 ОБЖ > эндообъект 1941 0 обж. > эндообъект 1942 0 обж. > эндообъект 1943 0 обж. > эндообъект 1944 0 обж. > эндообъект 1945 0 ОБЖ > эндообъект 1946 0 объект > эндообъект 1947 0 обж. > эндообъект 1948 0 ОБЖ > эндообъект 1949 0 ОБЖ > эндообъект 1950 0 ОБЖ > эндообъект 1951 0 ОБЖ > эндообъект 1952 0 ОБЖ > эндообъект 1953 0 объект > эндообъект 1954 0 объект > эндообъект 1955 0 ОБЖ > эндообъект 1956 0 ОБЖ > эндообъект 1957 0 ОБЖ > эндообъект 1958 0 объект > эндообъект 1959 0 ОБЖ > эндообъект 1960 0 ОБЖ > эндообъект 1961 0 ОБЖ > эндообъект 1962 0 объект > эндообъект 1963 0 объект > эндообъект 1964 0 объект > эндообъект 1965 0 объект > эндообъект 1966 0 объект > эндообъект 1967 0 объект > эндообъект 1968 0 объект > эндообъект 1969 0 объект > эндообъект 1970 0 объект > эндообъект 1971 0 объект > эндообъект 1972 0 объект > эндообъект 1973 0 объект > эндообъект 1974 0 объект > эндообъект 1975 0 ОБЖ > эндообъект 1976 0 объект > эндообъект 1977 0 объект > эндообъект 1978 0 объект > эндообъект 1979 0 объект > эндообъект 1980 0 объект > эндообъект 1981 0 объект > эндообъект 1982 0 объект > эндообъект 1983 0 объект > эндообъект 1984 0 объект > эндообъект 1985 0 объект > эндообъект 1986 0 объект > эндообъект 1987 0 объект > эндообъект 1988 0 объект > эндообъект 1989 0 объект > эндообъект 1990 0 объект > эндообъект 1991 0 объект > эндообъект 1992 0 объект > эндообъект 1993 0 объект > эндообъект 1994 0 объект > эндообъект 1995 0 объект > эндообъект 1996 0 объект > эндообъект 1997 0 объект > эндообъект 1998 0 объект > эндообъект 1999 0 объект > эндообъект 2000 0 объект > эндообъект 2001 0 объект > эндообъект 2002 0 объект > эндообъект 2003 0 объект > эндообъект 2004 0 объект > эндообъект 2005 0 объект > эндообъект 2006 0 объект >]/P 5258 0 R/S/Link/Pg 694 0 R>> эндообъект 2007 0 объект >]/P 5265 0 R/S/Link/Pg 694 0 R>> эндообъект 2008 0 объект >]/P 5215 0 R/S/Link/Pg 712 0 R>> эндообъект 2009 0 объект >]/P 4796 0 R/S/Link/Pg 723 0 R>> эндообъект 2010 0 объект >]/P 4556 0 R/S/Link/Pg 793 0 R>> эндообъект 2011 0 объект >]/P 4558 0 R/S/Link/Pg 793 0 R>> эндообъект 2012 0 объект >]/P 4519 0 R/S/Link/Pg 741 0 R>> эндообъект 2013 0 объект >]/P 4519 0 R/S/Link/Pg 741 0 R>> эндообъект 2014 0 объект >]/P 4525 0 R/S/Link/Pg 741 0 R>> эндообъект 2015 0 объект >]/P 4525 0 R/S/Link/Pg 741 0 R>> эндообъект 2016 0 объект >]/P 4527 0 R/S/Link/Pg 741 0 R>> эндообъект 2017 0 объект > эндообъект 2018 0 объект > эндообъект 2019 0 объект > эндообъект 2020 0 объект > эндообъект 2021 0 объект > эндообъект 2022 0 объект > эндообъект 2023 0 объект > эндообъект 2024 0 объект > эндообъект 2025 0 объект > эндообъект 2026 0 объект > эндообъект 2027 0 объект > эндообъект 2028 0 объект > эндообъект 2029 0 объект > эндообъект 2030 0 объект > эндообъект 2031 0 объект > эндообъект 2032 0 объект > эндообъект 2033 0 объект > эндообъект 2034 0 объект > эндообъект 2035 0 объект > эндообъект 2036 0 объект > эндообъект 2037 0 объект > эндообъект 2038 0 объект > эндообъект 2039 0 объект > эндообъект 2040 0 объект > эндообъект 2041 0 объект > эндообъект 2042 0 объект > эндообъект 2043 0 объект > эндообъект 2044 0 объект > эндообъект 2045 0 объект > эндообъект 2046 0 объект > эндообъект 2047 0 объект > эндообъект 2048 0 объект > эндообъект 2049 0 объект > эндообъект 2050 0 объект > эндообъект 2051 0 объект > эндообъект 2052 0 объект > эндообъект 2053 0 объект > эндообъект 2054 0 объект > эндообъект 2055 0 объект > эндообъект 2056 0 объект > эндообъект 2057 0 объект > эндообъект 2058 0 объект > эндообъект 2059 0 объект > эндообъект 2060 0 объект > эндообъект 2061 0 объект > эндообъект 2062 0 объект > эндообъект 2063 0 объект > эндообъект 2064 0 объект > эндообъект 2065 0 объект > эндообъект 2066 0 объект > эндообъект 2067 0 объект > эндообъект 2068 0 объект > эндообъект 2069 0 объект > эндообъект 2070 0 объект > эндообъект 2071 0 объект > эндообъект 2072 0 объект > эндообъект 2073 0 объект > эндообъект 2074 0 объект > эндообъект 2075 0 объект > эндообъект 2076 0 объект > эндообъект 2077 0 объект > эндообъект 2078 0 объект > эндообъект 2079 0 объект > эндообъект 2080 0 объект > эндообъект 2081 0 объект > эндообъект 2082 0 объект > эндообъект 2083 0 объект

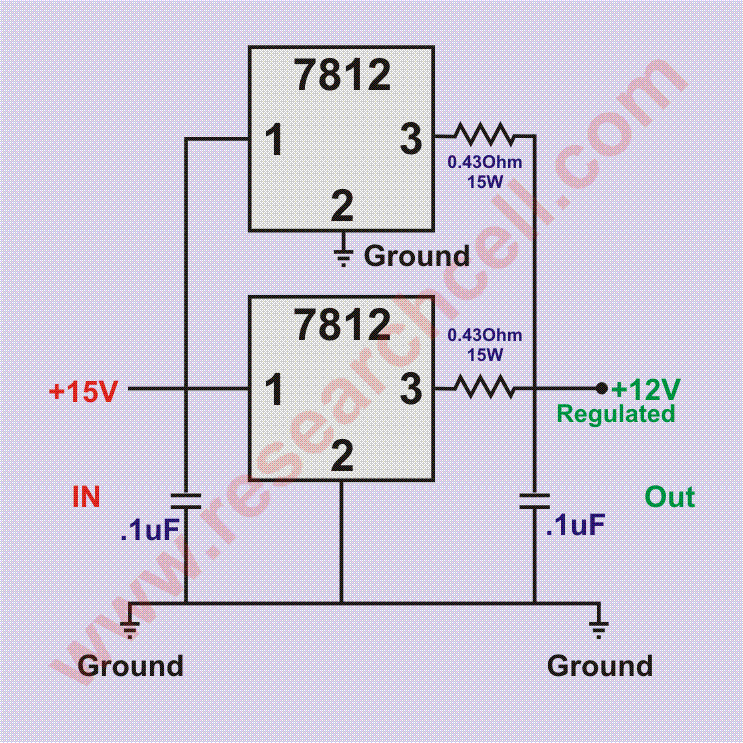

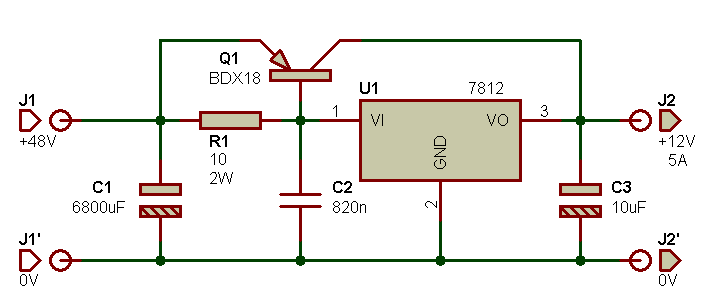

    Использование одной микросхемы 7812 12 В, 30 А Схема цепи
