Установка и подключение противотуманных фар на автомобилях ВАЗ


Для чего нужны «противотуманки»

Основная задача ПТФ — освещение пространства перед автомобилем. Правильно отрегулированные «противотуманки» способны осветить отрезок дороги длиной 10–15 метров. Такого расстояния вполне достаточно для безопасного передвижения на машине в условиях плохой видимости. Включение и выключение подобных осветительных приборов должно полностью контролироваться водителем.

Регулировка противотуманных фар осуществляется в процессе их установки. Процедура не занимает много времени, но требует внимательности и аккуратности. Самостоятельно можно установить задние и передние ПТФ.

Способы установки

Поставить противотуманки на ВАЗ 2114 можно тремя методами:

  1. Купить специальный тюнинговый бампер, в котором ПТФ уже установлены. Как правило, производством таких бамперов занимаются специализированные тюнинг-ателье, где их также могут подсоединить. Такая процедура стоит недешево.
  2. Произвести монтаж на «четырку» бампера от 15-й модели ВАЗ с имеющимися для монтажа фар ВАЗ посадочными местами. Вам останется только купить комплект фонарей и произвести их монтаж своими силами.
  3. Приобрести противотуманные фары на ВАЗ 2114 с так называемыми очками — облицовочными компонентами под фонари, и установить их. Этот метод будет рассмотрен более подробно.

Схема установки противотуманных фонарей

Подключение противотуманных фар осуществляется согласно определённым правилам. Они, в первую очередь, касаются размещения ПТФ на автомобиле. Места для установки фар строго определены.


Схема расположения дневных ходовых огней

Производители современных моделей авто заранее размечают на бамперах места установки ПТФ. Как правило, такие элементы освещения чаще всего доступны в люксовой комплектации машины. Если же сами фары отсутствуют, то места их установки закрыты специальными заглушками.


Расстояние, на котором можно размещать противотуманки

Противотуманные фары на ВАЗ 2114: установка и схема подключения

Противотуманные фары или просто ПТФ являются важным элементом системы освещения для автомобиля. Увы, не все производители оснащают свои машины этими устройствами. АвтоВАЗ с его моделью 2114 исключением не является. ПТФ для четырнадцатой доступны только за доплату и в самой дорогой комплектации.

Далеко не все видят смысл в покупке максимально укомплектованной версии лишь для того, чтобы получить ПТФ. Отличное решение — самостоятельная установка противотуманок.


Красиво и эффективно

Как заменить реле противотуманных фар

Большинство, но не все, автомобили сегодня оснащены противотуманными фарами. Противотуманные фары изначально предназначались для улучшения зрения, когда присутствовал туман. По этой причине большинство производителей обычно устанавливают противотуманные фары в переднем бампере или на нижней обойме.

Признаки неисправности реле противотуманных фар включают звук щелчка при включении или неправильную работу противотуманных фар. Наиболее распространенное расположение реле противотуманных фар находится в блоке предохранителей и реле под капотом. Блок предохранителей и реле под капотом может быть установлен в любом из нескольких мест под капотом. Он может быть установлен на стороне водителя или пассажира, а также на передней или задней части моторного отсека.

Часть 1 из 1: Замена реле противотуманных фар

Необходимые материалы

Шаг 1: Найдите блок предохранителей / реле под капотом . Откройте капот и найдите блок предохранителей / реле. Производители обычно маркируют коробку надписью «Предохранитель» или «Реле» на крышке.

Шаг 2: Снимите крышку блока предохранителей / реле под капотом . Крышку блока предохранителей / реле обычно можно снять вручную, но иногда может потребоваться небольшая отвертка, чтобы аккуратно отогнуть фиксирующие выступы назад, чтобы освободить их.

Шаг 3: Определите реле противотуманных фар, которое необходимо заменить . Определите реле противотуманных фар, которое необходимо заменить. Большинство производителей предоставят диаграмму на крышке блока предохранителей / реле под капотом, которая покажет расположение и функцию каждого предохранителя и реле, расположенного внутри коробки.

Шаг 4: Снимите реле противотуманных фар, которое необходимо заменить . Снимите реле противотуманных фар, которое необходимо заменить. Обычно это можно сделать, зажав его между пальцами и потянув его вверх или наружу, или используя плоскогубцы.

Нередко нужно дергать его взад-вперед, потянув за него.

  • Примечание : Вы также можете использовать небольшую отвертку, чтобы осторожно вытащить плавкий предохранитель или реле из его положения, если вы очень осторожны, чтобы не касаться металлических клемм на них.Это может вызвать короткое замыкание и привести к дополнительным проблемам.

Шаг 5: Подберите сменное реле противотуманных фар к оригинальному . Визуально сравните сменное реле противотуманных фар с тем, которое снимается. Убедитесь, что он имеет одинаковые основные размеры, одинаковую номинальную силу тока и что клеммы имеют одинаковое количество и ориентацию.

Шаг 6: Вставьте сменное реле противотуманных фар . Совместите сменное реле противотуманных фар с выемкой, из которой вышел старый.Аккуратно установите его на место и нажмите вниз до упора. Основание должно находиться на одном уровне с платой блока предохранителей и примерно на той же высоте, что и реле вокруг него.

Шаг 7: Установите на место крышку блока предохранителей и реле под капотом . Установите крышку блока предохранителей / реле под крышкой обратно на блок предохранителей / реле и надавите на нее, пока она не зафиксируется на фиксирующих выступах. Должен быть или слышимый щелчок, когда он включается, или чувствительный щелчок.

Шаг 8: Подтвердите замену предохранительного реле .После того, как все будет переустановлено, поверните зажигание в положение «работа». Включите противотуманные фары и проверьте работу противотуманных фар.

Несмотря на то, что противотуманные фары считаются более удобным предметом, а не элементом безопасности, в тех местах, где туман является более распространенным явлением, противотуманные фары могут обеспечить лучший и более безопасный опыт вождения. Если в любой момент процесса вы чувствуете, что можете используйте ручную замену реле противотуманных фар, обратитесь к профессиональному специалисту, например, имеющемуся на YourMechanic.YourMechanic имеет обученных и сертифицированных специалистов, которые могут прийти к вам домой или на работу и выполнить ремонт для вас.

,

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

  • Установка фар;
  • Подключение к сети;
  • Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

  • Напильник;
  • Дрель и сверла;
  • Электрический лобзик;
  • Рулетка;
  • Маркер.


Элементы для подключения

Теперь непосредственно о работе.

  1. Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
  2. Удалите всю грязь с бампера.
  3. Выполните разметку под установку будущей противотуманной оптики.
  4. Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
  5. По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
  6. Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
  7. Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
  8. С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
  9. Напильником обработайте места среза.
  10. Внешнюю часть очков в итоге должна плотно войти в отверстие.
  11. В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
  12. Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

  • Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
  • Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
  • Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
  • Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
  • Теперь колодку подключите к монтажному блоку, а блок верните на место;
  • Подберите участок возле блока, где будет устанавливаться реле противотуманок.


Результат подключения

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.


Кнопка ПТФ

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Установка птф ВАЗ 2110 — фото, описание на VAZ-2110.net

Инструкция по подключению ПТФ на ВАЗ 2110.

ксенон в противотуманки ВАЗ 2110.

Основной свет + ПТФ.

Основной свет + ПТФ.

Оптика, комплект.

На дороге, только свет ПТФ.

установка противотуманных фар ВАЗ 2109.

Схема установки противотуманных Сегодня схема установки противотуманных фар н…

Схема подключение туманок 2110.

Установка стабилизирующих реле на фару и сигнал.

Вот решил выложить схему и порядок подключения противотуманных фар на ваз 2…

через пластины к креплениям фар. отрегулировать наклон фар по ГОСТу.

Противотуманные фары на ВАЗ 2114: Монтаж.

Ксенон установк

Бортжурнал. установка ПТФ ваз 2112 (европанель).

противотуманных фар в ВАЗ 2114 смотреть.

Кнопка птф ваз 2112.

affection: установк противотуманных фар на бампер ваз-2114.

как правильно подключить противотуманки на ваз 2107.

Схема подключения ДХО — Автоклуб ВАЗ Вот простая схема подключения .

Противотуманные фары на ВАЗ и иномарки в городе Казань, фото 7, Автозапчаст…

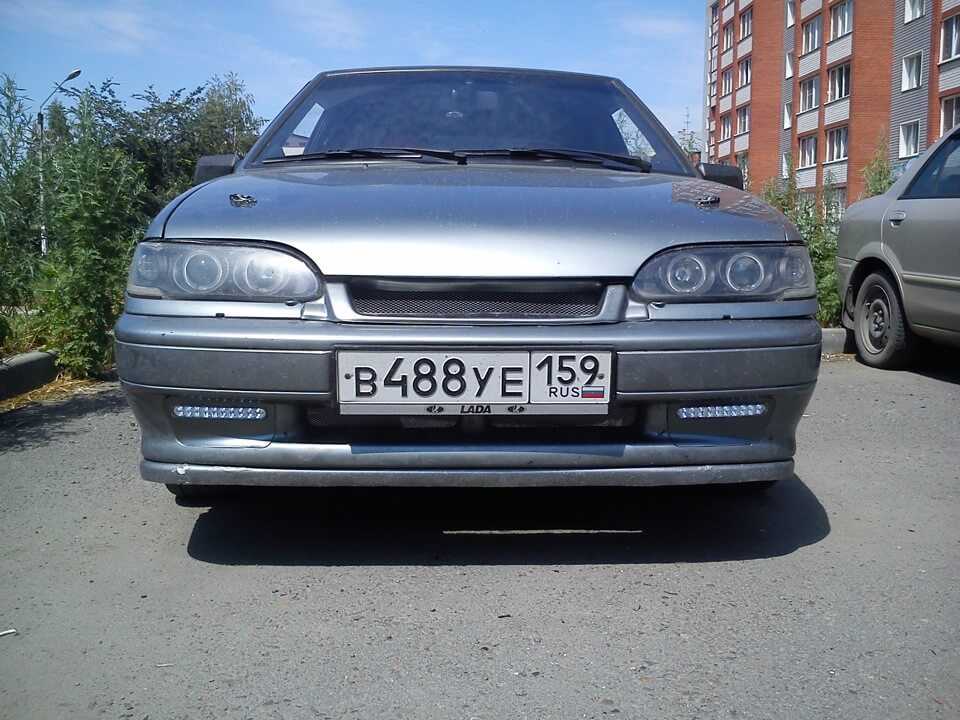

Морда с ПТФ (вид спереди) .

В каждом «правильном» комплекте есть схема подключения противотум. ..

Что нужно иметь для подключения. противотуманные фары ваз 2110 установка сн…

Как подсоединить противотуманки на ваз 2110 фото и картинки.

Установка ПТФ.

Скачать схему подключения передних птф ваз2106.

2. Установка и подключение ПТФ в ВАЗ 2110.

Установка ПТФ.

как подключить кнопку птф 2114.

Ставим дополнительные противотуманки

Подскажите, как подключить птф на ваз 2112 с европанелью.

После установки на автомобиль.

предохранители ПТФ ваз 2110.

b Установка и подключение ПТФ/b в ВАЗ 2110.

Схема установки птф на ниве.

Картинки по запросу схема подключение противотуманных фар ваз 2110.

b Установка и подключение ПТФ/b в ВАЗ 2110.

Реле включение ПТФ.

Установка птф на ВАЗ 2110 своими руками

Схема включения задних противотуманных фар ВАЗ 2110.

Цепь с одним предохранителем (защищает цепь до реле и фары) .

Датчик детонации ваз 2112 16 клапанов цена.

Вот решил выложить схему и порядок подключения противотуманных фар на ваз 2. ..

Схема подключение туманок 2110.

Установка стабилизирующих реле на фару и сигнал.

замена передней фары ВАЗ 2113, 2114, 2115.

Как поставить ксенон на ваз 2110.

схема подключения противотуманных фар в ваз 2110 Мир схем.

Прозрачное стекло фары.

3) линзованные ПТФ «+» четкий сфокусированный свет, возможность у…

Противотуманные фары на ВАЗ 2114: Монтаж.

Дневные ходовые огни на ПТФ Ваз 2110.

схема расположения двигателя ваз 21099. схема противотуманных фар ваз 2110….

Противотуманные фары ВАЗ2110-2115.

доработка и тюнинг противотуманных фар Энциклопедия тюнинга и.

Противотуманные фары.

Ксенон установк

Схема подключения ДХО — Автоклуб ВАЗ Вот простая схема подключения .

Основной свет + ПТФ.

предохранители ПТФ ваз 2110.

противотуманных фар в ВАЗ 2114 смотреть.

Кнопка птф ваз 2112.

Ставим дополнительные противотуманки

Соединение со стандартным монтажным блоком 2109. соединение противотуманок на…

Как подсоединить противотуманки на ваз 2110 фото и картинки.

Logbook Lada 2112 16v *LadaBACKGreeN*.

Бортжурнал. установка ПТФ ваз 2112 (европанель).

Схема подключения птф на ваз 2110.

b Установка и подключение ПТФ/b в ВАЗ 2110.

ксенон в противотуманки ВАЗ 2110.

affection: установк противотуманных фар на бампер ваз-2114.

Установка ПТФ.

как подключить кнопку птф 2114.

Установка ПТФ.

как правильно подключить противотуманки на ваз 2107.

Установка универсальных, круглых противотуманных фар своими руками.

Схема подключения противотуманных фар ваз 21124.

В каждом «правильном» комплекте есть схема подключения противотум. ..

Картинки по запросу схема подключение противотуманных фар ваз 2110.

Морда с ПТФ (вид спереди) .

Бортжурнал. установка ПТФ ваз 2112 (европанель).

Установка и подключение птф на ваз 21099.

Электросхема птф ваз 2110.

Противотуманные фары на ВАЗ и иномарки в городе Казань, фото 7, Автозапчаст. ..

7. Противотуманные фары.

Установка универсальных, круглых противотуманных фар своими руками.

Реле включение ПТФ.

Схема установки птф на ниве.

Установка противотуманок на ваз 2114 своими руками. Установка и подключение противотуманных фар. Для чего нужны «противотуманки»?

Противотуманные фары (ПТФ) — блок оптики, который может располагаться как в сборе с основной фарой автомобиля, так и выноситься отдельно — чаще всего по краям бампера. Противотуманные фары предназначены для освещения обочины и дороги в сложных погодных условиях: когда лучи ближнего и дальнего света отражаются на толще тумана, создавая тем самым стену света перед автомобилем, противотуманные фары дают плоский и широкий луч, который распространяется точно над дорогой, чтобы не освещать туман. Противотуманные фары не только освещают вам дорогу в сложных погодных условиях, но и помогают сделать вас более заметными для других участников дорожного движения.

Есть и задние противотуманные фонари — но, как правило, это обычный красный свет, такой же, как и габаритный, но в 2-3 раза ярче.

«Люксовые» версии Самар 2114, 2113, 2115 с завода оснащены передними ПТФ, которые расположены по краям бампера.

Владельцы штатной комплектации — передние ПТФ устанавливаются своими руками, а как это сделать вам мы рассмотрим чуть ниже.

Статьи посвященные ПТФ

Если на вашем автомобиле нет противотуманок, то вы можете купить установочный комплект и установить фары самостоятельно, оставив при этом родной бампер

В Самаре есть 3 вида ПТФ + подходящие аналоги. Возникает вопрос, какие из них светят лучше?

Сегодня на рынке полно подделок на ПТФ Киржач, т.к. считается лучшим среди других конкурентов. Поэтому перед покупкой важно уметь отличить подделку от оригинала.

Куда смотреть, и где искать причину неисправности, если не работают противотуманные фары.

Какие лампочки нужны для противотуманных фар (ПТФ)?

Так как существует несколько типов ПТФ, нужно знать, в каком случае использовать те или иные лампы.

Чаще всего используются лампы с цоколем h4 и h2. Оригинальные ПТФ «Киржач» имеют базу h2. Bosch — имеют базу h4.

Сколько стоят противотуманные фары на ВАЗ 2114?

Стандартные Противотуманки на ВАЗ стоят около 500 руб.Что касается аналогов от Ада и других производителей, то цена вырастает до 1000 рублей и выше.

Противотуманные фары (ПТФ) раньше выполняли одну функцию — обеспечивали видимость при движении в тумане. Но когда включение света в дневное время стало обязательным, у ПТФ появилось новое приложение (касается автомобилей, не имеющих ДХО). Еще совсем недавно противотуманки шли на отечественные автомобили в качестве дополнительной опции, тогда как иномарки изначально оснащались таким элементом безопасности. Автомобиль ВАЗ 2114 имеет ПТФ только в комплектациях начиная с Люкс.

Также возможна установка противотуманных фар на автомобили ВАЗ. И это необходимо сделать, ведь при движении по туману или снегу очень помогают противотуманные фары.

Установка ПТФ осуществляется двумя способами:

  • Поставить новый бампер с вырезами под дополнительную оптику.
  • Вырежьте отверстия в стандартном бампере самостоятельно.

Для установки данного типа оптики необходимы следующие элементы:

  1. Противотуманные фары, многие автолюбители выбирают ксеноновый вариант.
  2. Компоненты установки — кнопка, провода, главное реле и предохранитель.
  3. Инструмент для создания отверстия под ПТФ или новый передний бампер.

Инструкции по установке электронного блока

Сначала рассмотрим схему установки проводки, так как она не меняется в зависимости от выбора установки (новый бампер или «правка» старого). Если места в бампере для такой оптики нет, то на приборной панели есть отверстие, закрывающее заглушку.

Процесс следующий:

  1. В первую очередь необходимо установить кнопку.На фото показано место для этой кнопки.
  2. Чтобы добраться до точки подключения, необходимо снять решетку. За ним находится динамик, который также нужно открутить. Перед автомобилистом будет два разъема: один для индикатора питания, а второй для запуска ПТФ.
  3. После демонтажа решетки нужно снять заглушку и поставить на ее место кнопку из комплекта. Вилки подключаются к разъемам — здесь нельзя ошибиться.После этого решетка и динамик возвращаются в исходное положение.
  4. В салоне все задания выполнены, можно зайти под капот. Чтобы получить доступ к интересующим разъемам, необходимо снять блок предохранителей, который также известен как «черный ящик».
  5. Следующим шагом протягиваем провода от реле и ПТФ к черному ящику.
  6. В монтажном блоке есть незанятые разъемы, из них Ш7 (широкий разъем) и Ш8 (узкий разъем). Руководствуясь схемой, нужно подключить клеммы к нужным разъемам.
  7. Теперь Ш8 и Ш7 свободной стороной возвращаются внутрь предохранительного блока.
  8. Противотуманные фары почти установлены, осталось вернуть монтажный блок на место и прикрепить реле к кузову ВАЗ 2114. Под это же крепление необходимо разместить провод массы (массу), зачистив этот кусок кузов от ЛКП.
  9. Теперь необходимо подключить противотуманные фары к силовой проводке. Провод массы должен быть установлен компактно, где ничего не будет мешать контакту с кузовом ВАЗ 2114.

Установка противотуманных фар

Самый простой способ (но и дороже будет) — установить новый бампер, в котором изначально есть отверстия под ДХО. Владельцу ВАЗ 2114 необходимо демонтировать старый бампер – сверху и снизу снимаются крепления, а на его место устанавливается новый. Для вырезания отверстий на стандартном бампере вам понадобится электродрель со специальными насадками или простой электролобзик, а также «очки». Процесс выглядит следующим образом:

  1. Бампер снят, его нужно разметить под трафарет для оптики.
  2. Далее работы проводятся электролобзиком или дрелью.
  3. Когда отверстия готовы, в них монтируются «стаканы», которые нужны для закрытия выреза. «Очки» состоят из двух частей — внутренней (крепятся к бамперу снаружи) и внешней (выполняют декоративную функцию).

Полезный совет: установка должна быть максимально надежной, так как противотуманные фары подвержены сильной вибрации и тряске во время движения. Особенно это касается разбитого дорожного полотна, по которому машина бывает довольно часто.Чем надежнее закреплены ПТФ, тем дольше они прослужат владельцу ВАЗ 2114.

Отличный наглядный пример установки ПТФ

Сегодня расскажу как я ставил противотуманные фары на свою ваз 2114. Многие знают, что люксовых СУПЕР-АВТО в природе не существует, и как следствие ПТФ с завода на них стоять не могут! 🙂 (только как дополнения).

Для установки и подключения нам потребуются следующие компоненты:

  1. ПТФ (750 руб. за 2 шт.)
  2. Кронштейны для бампера (150 руб. за 2 шт.)
  3. Так называемые «Точки» (150 руб. (не крашеные))
  4. Комплект для подключения ПТФ (в моем случае, 300 руб)
  5. Лампочки (купил PHILIPS по 120 руб за штуку)

Кронштейн:

На фото я показал стрелочками как он правильно ставится.Так сказать, для удобства. Чтобы было проще понять, как их прикрутить к бамперу.

Хочу обратить внимание, что есть 2 вида очков. Если вы собираетесь ставить ПТФ в бампер, не имеющий креплений, то вам нужно брать точно такие же стаканы, которые брал я. Отличие их в том, что у них защелки в разных местах: по контуру, или как у меня. На фото ниже показано, где они должны быть в нашем случае.

Комплект для подключения ПТФ

Перед всеми манипуляциями по бамперу ездил к своему знакомому Жене, у которого тоже ВАЗ 2114, только с ПТФ. Измерил что для чего, записал размеры, для верности сделал трафарет.

Отмерил необходимые расстояния, приложил трафарет, обвел:

и… подобрал дрель… Получилась такая картина:

Потом этот корпус вырезали. Естественно получилось очень криво. Потом по контуру подрезал это отверстие паяльником. Фото нет, к сожалению. Итак, дырка готова, «очки» примерил — все в кучу.

Проделал ту же процедуру с правой стороны.Пробовал:

Далее нам нужно прикрутить ПТФ к кронштейнам, и, прикрепив их к бамперу, сделать отверстия под саморезы. Для этого нам понадобится еще пара рук или двухсторонний скотч, который будет удерживать всю конструкцию на месте, пока вы будете сверлить отверстия. После того, как мы проделали отверстия, осталось только прикрутить кронштейн с установленными на нем ПТФ к бамперу. Пристегиваем и защелкиваем «очки». Все, ПТФ стоят.

Теперь нам осталось подключить всю эту кухню.Здесь нам понадобится комплект для подключения ПТФ. В среднем его стоимость 300 рублей, есть чуть дешевле, есть чуть дороже. В своем комплекте нашел кнопку, провода от кнопки к блоку предохранителей, провода от блока предохранителей к ПТФ и реле. Провода от кнопки к блоку тянуть не надо, т.к. они есть во всех Самара 2. По схеме ниже я подключил все провода к блоку предохранителей за пару минут!

  1. Ставим кнопку в торпеду, найдя и подключив неиспользуемый блок.
  2. Реле из комплекта подключения крепим на перегородку между моторным отсеком и воздухозаборником.
  3. Далее откручиваем блок предохранителей и находим 2 колодки: 7 и 8. (номера на дне блока)
  4. Протягиваем «плюсовые» провода через подкапотное пространство от ПТФ и к блоку предохранителей. Крепим «минусовые» провода гайкой массы головного света.
  5. Протягиваем провода от реле, которое идет в комплекте, к блоку предохранителей.
  6. Подключаем все провода к блокам 7 и 8 как показано на схеме:

ПТФ будут светить только при включенных габаритах!

Противотуманные фары предназначены для обеспечения оптимального освещения дороги при движении в условиях тумана. Поэтому многие автовладельцы, чтобы обезопасить себя во время движения в непогоду, используют ПТФ. Из этого материала вы узнаете, как установить противотуманные фары на автомобиль ВАЗ 2114 и как правильно подключить оптику.

[Скрыть]

Способы установки

Поставить противотуманки на ВАЗ 2114 можно тремя способами:

  1. Купить специальный тюнинговый бампер, в котором уже установлены ПТФ. Как правило, изготовлением таких бамперов занимаются специализированные тюнинг-ателье, где их тоже можно подключить.Эта процедура стоит недешево.
  2. Для установки на бампер «четверки» от 15-й модели ВАЗ с наличием мест для установки вазовских фар. Все, что вам нужно сделать, это купить комплект светильников и установить их самостоятельно.
  3. Купить противотуманные фары на ВАЗ 2114 с так называемыми стеклами — облицовочные элементы для фар и установить их. Этот метод будет рассмотрен более подробно.

В комплект противотуманных фар входят лампы, реле включения, необходимые провода и кнопка подключения. Также в комплекте должно быть соединение съемное. При покупке новых ПТФ необходимо учитывать их форму, иначе могут возникнуть сложности в плане крепления оптики. Как показывают отзывы, лучший вариант для «четверки» — купить оптику производителя «Киржач» (автор видео — канал CAR LIFE GENDOLH BELIY).

Крепление фары

Как подключить противотуманки? Процедура установки и подключения подробно описана ниже. Сразу оговорюсь – при необходимости в противотуманки можно установить ксеноновые лампы.Ксенон в ПТФ будет гореть гораздо ярче, если сравнивать с традиционными лампами накаливания, но и стоимость его будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для крепления противотуманной оптики, автовладельцу придется изготавливать их самостоятельно.

Все работы по установке оптики производятся на демонтированный бампер. Если вы не знаете, как снять этот элемент кузова, то вам нужно просто открутить фиксирующие его крепления. Сам бампер нуждается в очистке, желательно установить его на уровне нижнего воздухозаборника, под оптикой головного освещения. Установка фонарей должна производиться в специально отведенных местах на бампере – так называемых стаканах.

Эти стекла необходимо разметить в соответствии с размерами самой оптики, после чего в бампере сделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью электролобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должны максимально плотно входить в отверстие, поэтому их необходимо надежно закрепить хомутами.Когда установка оптики завершена, бампер можно ставить обратно на автомобиль.

Подключение ПТФ и клавиши управления


Как подключить устройство и кнопку включения? Как мы уже сообщали, в комплекте должна быть понятная схема. В первую очередь необходимо установить проводку в блок с предохранителями, расположенный в подкапотном пространстве. Открутите винты крепления блока и найдите колодки Ш7 и Ш8.

К этим колодкам необходимо подключить проводку и реле, которое идет в комплекте, схема такая:

  1. Кабель от разъема 87 — это масса, которая подключается к кузову.
  2. Выход 85 должен вести прямо к W7.
  3. Контакты 30 (к 8) и 86 (к 1) подключаются к разъему Ш8.

Недалеко от блока необходимо выбрать место, где будет монтироваться реле. Схема подключения ПТФ не отличается особой сложностью – для их включения необходимо использовать специальную кнопку, которая крепится в салоне. Для крепления этой кнопки на центральной консоли есть специальное место. Под панелью находится специальный блок, который необходимо соединить с ключом, после чего панель монтируется обратно.

Для проверки работоспособности оптики необходимо включить габариты, после чего включаются противотуманные фары. При выключении ПТФ тоже должны автоматически отключаться. Если лампочки не горят после подключения, это может быть связано либо с неправильным подключением, либо с неработающим реле, либо с неисправными лампами.

Здравствуйте уважаемые автолюбители. Тема сегодняшней статьи — противотуманные фары на ВАЗ 2114. Открою вам секреты, которых нет ни в одной инструкции или мануале.Как без помощи электрика восстановить или хотя бы улучшить характеристики этих осветительных приборов, столь необходимых для безопасности движения в сложных погодных условиях.

Оснащение автомобиля ВАЗ 2114 противотуманными фарами является необязательным условием эксплуатации. Некоторые комплектации выпускаются без них с заглушками на переднем бампере. Поэтому в случае неисправности или невозможности правильной регулировки можно проходить ежегодный технический осмотр с демонтированными фарами.Но вы не сможете пройти его, когда свет выключен или он нестандартный. Разбитое стекло фары – неисправность, позволяющая придраться к техническому состоянию автомобиля.

Ремонт или установка своими руками

Заменить лампочку несложно, но установка нового стекла взамен разбитого невозможна без демонтажа фары. Крепление к бамперу элементарное, всего двумя винтами, зато стекло намертво приклеено к корпусу фары.

При замене место соединения с корпусом залито герметиком. Кстати, менять стекло лучше сразу после появления на нем трещины, иначе нанесенное на корпус покрытие быстро облезет и придется покупать новый аппарат. Вам поможет видео или набор фото как поменять фару, лампочку на этой странице, но прошу обратить внимание на некоторые моменты:

  1. Устанавливать ксенон в противотуманную фару необходимо с осторожностью.Если сила ближнего света по ГОСТу установлена ​​на его минимальные значения, то для противотуманных фар есть ограничение. Он должен быть примерно в 3 раза слабее худших инструментов.
  2. Прямоугольные отверстия в пластиковом бампере можно вырезать обычным ножом. Строить каркасы для красоты тоже элементарно. Поэтому купить и установить такие фары своими руками несложно. Но если проводка автомобиля не предусматривает их подключение, то лучше обратиться к специалистам.
    Подключить противотуманки к простому тумблеру по правилам нельзя. Они должны загораться только после включения габаритных огней. Где находится реле, реализующее на практике эту последовательность включения осветительных приборов, и как подключить фары к электрической цепи, автоэлектрик знает гораздо лучше простого автомобилиста. На панели приборов есть кнопка включения противотуманных фар, но подключение к ней проводов – трудоемкий процесс, требующий определенной квалификации.Кроме того, переборщить с проводкой и сделать короткое замыкание проще простого, а ремонт в этом случае обойдется намного дороже.

Сложность регулировки

На ВАЗ 2114 не предусмотрена регулировка противотуманных фар даже в автомобилях, оборудованных ими. Если на новых автомобилях при прохождении техосмотра проблем не возникает, то через несколько лет эксплуатации (на наших дорогах неизбежны касания переднего бампера посторонними предметами или неровностями) направление светового луча перестает соответствовать ГОСТу.

Единственный выход – установка уплотнителей, накладок или других устройств, изменяющих угол светового потока или его направление относительно плоскости дороги. Провести эту операцию без специального стенда невозможно. При наличии некоторых знаний можно нарисовать некое подобие такой стойки на воротах своего гаража и самостоятельно регулировать не только противотуманные фары, но и ближний или дальний свет.

Типы противотуманных фар

Предупреждение других участников дорожного движения осуществляется задними противотуманными фонарями, установка которых обязательна на все автомобили.Основная задача передних светотехнических приборов – обеспечить видимость водителю в сложных погодных условиях.

Однако их включение в сочетании с ближним светом ночью значительно улучшает видимость. Рассеянный свет отлично освещает обочину. Иногда даже дальний свет не дает такого хорошего эффекта. Однако некоторые водители предпочитают устанавливать линзовые противотуманки, предпочитая более направленное освещение дороги и возможность обходиться без дальнего света в пути.

Какие лучше? Решать вам, но в дождь свет, отражающийся от мокрого асфальта, слепит встречных водителей. Я думаю, что никто не хочет лобового столкновения из-за своей пижонщины. В соответствии с пунктом 19.4 ПДД, противотуманные фары разрешается использовать днем ​​вместо ближнего света, поэтому использование в них более слабых ламп намного экономичнее, чем эксплуатация более часто перегорающих и дорогих ламп в основных Фары.

До свидания, дорогие друзья.Я с нетерпением жду ваших отзывов. Пишите комментарии, подписывайтесь на обновления блога. Не забывайте делиться ссылками на понравившиеся статьи с друзьями и знакомыми.

Установка противотуманных фар — правильная установка и подключение. Правила установки противотуманных фар Установка ПТФ своими руками

Фары (ближний и дальний), предусмотренные производителем, освещают дорогу и позволяют управлять автомобилем даже в темное время суток. В обычных условиях они справляются с поставленной задачей и не нуждаются в помощи.Другое дело, когда из-за снега, дождя или тумана ухудшается видимость. В такой ситуации может потребоваться дополнительное освещение – противотуманные фары. Каковы особенности этих устройств? Как установить противотуманные фары? Какие требования указаны в ПДД? Рассмотрим эти пункты подробнее.

Для чего нужны противотуманные фары?

Основным недостатком ламп дальнего и ближнего света является большой объем луча. При движении в туман, дождь или снег лучи ударяются о частицы воды и затем рассеиваются.В результате образуется белая пелена, из-за которой ухудшается и без того не идеальная видимость.

Чтобы избежать описанного эффекта, световой пучок должен быть ограничен сверху, то есть «обрезаться» по горизонтали. Это означает, что выше определенного предела световой пучок не поднимается. Кроме того, она должна быть достаточно широкой, чтобы освещать обочину. Соблюдение этого требования гарантирует нормальную видимость даже в туманную погоду. При этом свет не отражается от капель воды, а как бы распространяется по поверхности дороги.

Почему это работает? Не секрет, что туман не над самой дорогой, а на некотором расстоянии от поверхности. Именно этот «слой» освещают специальные лучи. Главное, чтобы источник света был установлен как можно ниже. Как упоминалось в начале этой статьи, стандартные лампы ближнего и дальнего света неэффективны из-за их высокого положения. Спасает только установка противотуманных фар, которые как раз и дают необходимый «нижний» свет.

Как правильно поставить противотуманные фары

Установка дополнительного освещения будет эффективна только в одном случае — при строгом соблюдении правил монтажа.Важно, чтобы крепление и регулировка противотуманного оборудования производилась с учетом действующих требований, прописанных в ГОСТ и ПДД (см. видео «Установка противотуманных фар на ВАЗ 2109» ниже).

Как установить противотуманные фары, чтобы обеспечить достаточное освещение в плохую погоду? Начать стоит с ГОСТ № 8769-75. В нем прописаны основные требования к установке противотуманных фар. Среди них:

  • Количество осветительных приборов — два.
  • Расстояние от боковины кузова до внешнего края фары 0,4 метра.
  • Расстояние от поверхности дороги до нижней части осветительного прибора 0,25 метра.
  • Рефлекторы (световые отверстия) противотуманных фар должны располагаться ниже верхнего уровня светопропускающего «окна» ламп ближнего света.
  • Углы обзора ПТФ должны быть от +15 до -10 градусов — по вертикали и от +45 до -10 градусов — по горизонтали. В пределах этих углов излучаемый свет не должен ничем загораживаться.

На некоторых автомобилях производитель позаботился о правильной установке противотуманной фары. Так, на бамперах многих моделей есть специальные крепления для ПТФ. Если фары не установлены, в специальные отверстия вставлены заглушки. В таких ситуациях вопрос, как установить противотуманки, вообще не стоит. При появлении необходимости в противотуманных фарах достаточно демонтировать заглушки и установить источники света.

Почему не горят противотуманные фары, о причинах и способах устранения этой неисправности — .

Но это не всегда так везет. Если производитель не подготовил места для монтажа ПТФ, автовладелец вынужден решать вопрос лично. При этом установку противотуманок нужно проводить с учетом жестких требований к установке и подключению. Только соблюдая установленные нормы, можно быть уверенным в эффективности осветительных приборов и их способности справляться с туманом. После установки противотуманных фар производится регулировка, задача которой установить правильный угол падения светового луча на дорожное покрытие.

Какие варианты подключения противотуманок существуют

На сегодняшний день используется несколько способов крепления противотуманных устройств. Самый безопасный и простой вариант — подключить ПТФ к уже подключенным проводам. На такую ​​ситуацию производитель уже продумал и реализовал электрическую схему – реле, разъемы для подключения, выключатель, предохранительную вставку и провода. Автовладельцу осталось немного – установка противотуманных фар и их соединение с существующей проводкой.

Описанный способ актуален для автомобилей, поставляемых в полной комплектации.Собственник покупает новые противотуманные фары взамен имеющихся приборов или доставляет осветительные приборы (если они не были установлены на заводе). Но, прежде чем устанавливать противотуманки, стоит проверить их соответствие модели автомобиля, а именно разъем подключения и особенности установки.

Если в автомобиле не предусмотрена электрическая схема подключения ПТФ, придется делать это самостоятельно. Для решения проблемы стоит подготовить:

  • Противотуманные фары.
  • Переключатель.
  • Провода с медной изоляцией.
  • Предохранитель.

Распространенная ошибка новичков — установка противотуманных фар и соединение их с габаритными огнями. Но проводка этой схемы не рассчитана на ток, который потребляет ПТФ, из-за чего сгорает плавкая вставка (предохранитель). Задача последнего — защитить цепь питания от возгорания, в случае короткого замыкания проводки.

Номинальный ток предохранителя необходимо рассчитывать с учетом мощности источников света.Например, если мощность одной лампы 60 Вт, номинальный ток для пары противотуманных фар рассчитывается следующим образом:

Номинальный ток (Ампер) = Мощность лампы (Вт) * 2 / Напряжение бортовой сети (Вольт).
Подставляем значения и получаем — 60 * 2/12 = 10 Ампер.

При покупке предохранителя стоит брать аппарат с запасом. В нашем случае подойдет плавкая вставка с Iном=15 Ампер.

Особенности схемы подключения

Знать, как установить противотуманки и выполнить эту задачу — это только полдела.Теперь купленные устройства должны быть правильно подключены.

ПЕРВЫЙ МЕТОД

Самый простой вариант — запитать ПТФ напрямую от аккумулятора, врезав выключатель в цепь. Каждая фара имеет два контакта, через которые осуществляется питание ламп. Один контакт, от каждой фары, подключается к этому же проводу, а провод соединяется с массой болтовым соединением. Сам корпус подключается к минусу аккумулятора.

Но предпочтительнее подключить этот провод не к массе, а к минусовой клемме аккумулятора.Этот вариант более безопасный, поскольку исключается риск потери контакта в случае коррозии или плохой фиксации болтов.

В распоряжении остается еще по одному контакту, на каждой фаре, которые подключаются к плюсовой клемме аккумулятора. Для упрощения схемы еще не использованные контакты на двух ПТФ сначала объединяют, а затем выводят на контакт реле под номером 87. При этом монтаж осуществляется с учетом следующих правил:

  • «Тридцатый» контакт подается на предохранитель, а после него — на «плюс» аккумуляторной батареи.
  • «Восемьдесят шестой» контакт соединяется с «минусом» аккумулятора или, как вариант, болтом соединяется с кузовом автомобиля.
  • «Восемьдесят пятый» контакт подключается к «плюсу» блока питания. При этом провод должен проходить через выключатель и предохранитель, который используется в цепи «тридцатого» контакта.

Кнопка, через которую подается питание на противотуманные фары, крепится на приборной панели или рядом с ней (в любом удобном месте). Реле смонтировано на печатной плате.

Как установить ксенон в противотуманки своими руками -.

ВТОРОЙ СПОСОБ

Существует и более сложный вариант, в основе которого лежит приведенная выше схема. В нем подключение к «плюсу» аккумуляторной батареи происходит через замок зажигания. В этом случае провод от кнопки включения противотуманных фар идет не к предохранителю, а потом к аккумулятору, а по другому пути — к проводнику, на котором возникает напряжение при включении зажигания.Этот вариант хорош для забывчивых водителей, которые оставляют машину с включенными фарами. При установке через замок такой опасности нет. Достаточно выключить зажигание, чтобы цепь разорвалась.

Если разобраться с установкой противотуманок, и четко следовать рассмотренным рекомендациям, не составит труда выполнить еще одно требование ПДД — включение ПТФ, одновременно с лампами габаритного света. Чтобы схема полностью соответствовала «букве» закона, кнопку ПТФ необходимо подключить к выключателю наружного освещения автомобиля.

Видео: Установка противотуманных фар на ВАЗ 2109

Если видео не отображается, обновите страницу или

Одним из природных явлений, доставляющих наибольший дискомфорт автолюбителю во время движения, является туман. В этом случае единственным спасением могут стать противотуманные фары, позволяющие лучше ориентироваться в непогоду. Ниже мы расскажем, как установить противотуманные фары на любой автомобиль своими руками.

[Скрыть]

Требования к установке ПТФ

Чтобы правильно поставить противотуманки в бампер своими руками, необходимо не только заранее купить универсальный комплект монтажного крепежа, но и учесть все правила установки.Разумеется, любые ПТФ необходимо монтировать правильно, с учетом всех требований и правил. Как сказано в ПДД, в бампер на одно транспортное средство можно установить не более двух противотуманных фар.

Их установка осуществляется в соответствии с требованиями:

  1. ПТФ должны располагаться на расстоянии не более 40 см от борта автомобиля, которое определяется наружной поверхностью фонаря.
  2. Чтобы все сделать правильно, приборы необходимо устанавливать на расстоянии не менее 25 см от земли, то есть по нижней части фонаря.
  3. Свет лампы ПТФ необходимо устанавливать ниже верхней части светопропускного отверстия ламп ближнего света.
  4. Что касается углов обзора, то их не стоит загромождать. По вертикали угол обзора должен быть около 15 градусов, по горизонтали — около 45 градусов (видео Романавторевю).

Будет неправильно, если ПТФ будут включены вместе с габаритами. Соответственно, при установке в бампер и подключении разъёмов их нужно располагать так, чтобы они не были соединены с габаритами.Ни для кого не секрет, что все современные автомобили оснащены специальным разъемом для крепления ПТФ, поэтому установка противотуманных фар осуществляется строго в них. И даже если самих фонарей нет, то должны быть соответствующие заглушки, в которые устанавливаются крепления и сами фонари.

В том случае, если на вашем автомобиле нет заглушек и посадочных мест, куда устанавливаются противотуманные фары, то эти места вам придется изготовить самостоятельно. Если это так, то при установке комплекта фар в бампер можно и даже нужно руководствоваться требованиями по установке и подключению, иначе могут возникнуть проблемы при прохождении регламентных работ.Только принимая во внимание требования, вы сможете обеспечить эффективное использование техники на полную мощность. Что касается регулировки, то она проводится после установки ПТФ в бампер вместо заглушек. Как вы помните, при установке нужно подумать о том, как правильно закрепить фонарь, чтобы его угол светового потока был правильным.

Способы подключения

Итак, если установка противотуманных фар осуществляется дома, то чтобы все сделать правильно, вместо штекеров поставить в бампер комплект и подключить к проводке, можно использовать один из двух варианты подключения.Как мы помним, ПТФ ни в коем случае не включаются от габаритных огней, об этом нужно помнить перед установкой комплекта в бампер и подключением всех разъемов. Вариантов крепления устройств может быть несколько. Одним из самых простых с точки зрения монтажа и надежности является подключение к автомобилю проводов, которые уже установлены и предназначены для противотуманок.

В этом случае можно сделать все проще. Заводская проводка уже укомплектована всеми необходимыми компонентами, в частности, необходимыми для подключения проводами и разъемами.В проводке присутствуют все реле и предохранители, а также выключатель, с помощью которого можно управлять устройствами. По сути, вам остается лишь демонтировать заглушки с бампера и установить комплект ПТФ, подключив его ко всем разъемам. Эта опция актуальна не для всех автомобилей, а только для автомобилей, оснащенных заглушками или автомобилей, где нужно менять вышедшие из строя противотуманки (автор видео — Андрей Кувшинов).

При покупке комплекта ПТФ необходимо убедиться, что данная модель может быть установлена ​​на Ваш автомобиль.Совпадать должны не только разъемы, но и параметры установки. В том случае, если автомобиль не оборудован проводкой для установки противотуманок, вам потребуется провести ее самостоятельно. Чтобы схема подключения противотуманных фар была правильной, вместе с комплектом следует приобрести дополнительные провода, они должны быть медными и изолированными. Кроме того, также необходимо приобрести выключатель противотуманных фар, предохранитель и реле, иногда эти компоненты идут в комплекте с ПТФ.

Помните, что противотуманная оптика никогда не должна включаться вместе с габаритами.Стандартная проводка, а также переключатель не рассчитаны на уровень тока, который потребляет эта оптика. Следует отметить, что электрическая цепь в любом случае должна быть снабжена предохранителем, это очень важно. Только предохранитель спасет ваш автомобиль от возгорания, если в цепи случайно произойдет короткое замыкание. Сам предохранитель должен быть достаточно мощным — уровень мощности рассчитывается в соответствии с мощностью самой оптики.

Например, если оптика рассчитана на 60 Вт, то при покупке предохранителя необходимо заранее рассчитать его мощность в соответствии с формулой:

60 Вт * 2/12 В = 10 А

То есть, само устройство следует выбирать с учетом небольшого запаса.Лучшим вариантом будет купить предохранитель на 15 ампер.

Схемы подключения

Теперь перейдем к схемам, согласно которым ко всем разъемам необходимо подключить комплект противотуманок. Один из самых простых вариантов — подключение от аккумулятора; для этого в схеме установлена ​​дополнительная кнопка включения противотуманных фар. Каждая противотуманная фара оснащена двумя контактами для подачи питания. Один из этих контактов на обоих компонентах комплекта соединяется кабелем в одну цепь и соединяется с кузовом автомобиля, то есть массой.Крепление к земле должно осуществляться с помощью жесткого хомута или крепежа.

Как известно, кузов автомобиля изначально подключается к минусу аккумулятора. Поэтому, чтобы предотвратить возможные неисправности в будущем, лучшим вариантом будет подключение провода напрямую к минусовой клемме аккумулятора. Если в дальнейшем на корпусе или на элементе крепления начнет образовываться ржавчина, это будет способствовать потере контакта и, соответственно, сигнала. Вторые контакты необходимо соединить с плюсом аккумулятора, они соединяются друг с другом, после чего кабель выводится на контакт № 87 в соответствии со схемой.

После этих действий остальные контакты реле подключаются к разъемам:

  • под номером 30 — подключаются к плюсовой клемме аккумулятора через предохранитель;
  • номер 86 ​​- к минусовой клемме аккумулятора или к кузову автомобиля, как было указано выше;
  • № 85 — к плюсовой клемме аккумулятора, для подключения дополнительно используется выключатель, а также предохранитель, используемый в проводке контакта № 30.

Что касается кнопки включения оптики, то она монтируется в салоне автомобиля, где удобно водителю, обычно это место в районе приборной панели.Само реле следует монтировать на блоке предохранителей, обычно это устройство снабжено релейными разъемами, которые можно использовать при подключении дополнительного оборудования. При необходимости можно попробовать подключиться к реле, которое уже установлено в блоке.

Можно использовать более сложную схему для подключения к плюсовому выводу аккумулятора через замок зажигания. Другими словами, от кнопки включения оптики прокладывается проводка и подключается не к аккумулятору, а к любому кабелю, где есть напряжение, появляющееся в результате включения зажигания.Поскольку оптика в этом случае будет включаться только при включенном зажигании, в дальнейшем это позволит избежать возможного разряда аккумулятора, если водитель забудет выключить противотуманки. Описанные выше схемы позволят подключить оптику в соответствии с требованиями ПДД и действующего законодательства РФ, для этого выключатель противотуманных фар необходимо подключить к выключателю наружного освещения машины.

Видео «Установка противотуманной оптики на Лада Гранта»

На примере Лады Гранты можно ознакомиться с процедурой установки ПТФ (видео от NapoziTiV).

Извините, в настоящее время нет доступных опросов.

В плохую погоду, когда воздух насыщен влагой, обычный белый свет рассеивается и отражается от капель воды, создавая почти непрозрачную пелену.

Специальные фары, называемые противотуманными, создают широкий горизонтальный световой поток, направленный в сторону дороги, а не в гущу тумана, значительно повышают видимость. Кроме того, желтый свет меньше отражается от капель воды, соответственно улучшается прозрачность светового пятна.Противотуманные фары также обеспечивают хорошее освещение обочины, что может быть очень полезно на крутых и извилистых дорогах.

Конструкция противотуманных фар

Существенных различий в конструкции противотуманных и обычных фар нет, одинаковый корпус, колба (источник света), отражатель и рассеиватель. Главной особенностью противотуманной оптики является то, что световой поток не должен быть направлен выше горизонтальной плоскости … Хорошую видимость в плохую погоду обеспечивают лучи с четкой верхней границей, расположенные максимально близко к поверхности дороги .

Поскольку туман обычно «растекается» не по самой земле, а на некоторое расстояние, оптимальным вариантом для противотуманных фар является оптика с эллипсоидальными отражателями. В отличие от круглых отражателей, они позволяют формировать широкую горизонтальную полосу света, хорошо освещающую дорогу в любую погоду. Чтобы лучи света не проецировались вверх, в конструкции предусмотрены специальные экраны.

В соответствии с действующими нормами противотуманки должны устанавливаться не выше головной оптики и не выше 0.4 м от боковых габаритов автомобиля . Обычно их монтируют как можно ближе к земле. Однако не рекомендуется устанавливать его ниже 0,25 м из-за высокой вероятности срезания фар каким-либо препятствием или в результате дефекта дорожного покрытия.

В противотуманных фарах можно использовать как обычные галогеновые, так и ксеноновые лампы … Достоверных данных о том, какие лампы лучше использовать, нет. Естественно, ксеноновая оптика ярче и мощнее.Но в то же время больше слепит. Для обеспечения нормальной работы противотуманных фар необходимо предусмотреть дополнительное оборудование: предохранители, реле, кнопку включения и контрольные индикаторы.

Как установить противотуманные фары своими руками + Видео

Самыми популярными и практичными являются противотуманные фары с железными отражателями и обычным стеклом, способные выдержать лампочки мощностью 55 Вт. Мощности этих ламп при правильной регулировке фар вполне достаточно для любых условий. Опытные специалисты рекомендуют устанавливать на автомобиль отечественные модели, например, тот же «Киржач».Этот выбор определяется как практическими, так и экономическими соображениями. Во-первых, импортные фары дороже и замена стекол в случае их повреждения обойдется дорого. Во-вторых, отечественные устройства более надежны и неприхотливы в эксплуатации. В-третьих, их проще установить и заменить при необходимости.

Этапы и последовательность установки ПТФ

Рассмотрим пошагово, как установить противотуманные фары самостоятельно. Сначала подготавливаем материал и инструменты.Помимо самих противотуманных фар нам понадобятся керамические разъемы, реле, блок предохранителей, гофра, хомуты, кнопка, проводка, изоляция и саморезы. Также нужно заранее запастись схемой подключения, которую сегодня не проблема скачать в интернете. Из инструментов следует подготовить плоскогубцы, отвертки, гаечные ключи, дрель, сверла, линейку и перчатки.

Противотуманные фары обычно устанавливаются на бампере или под ним. В большинстве моделей предусмотрены стандартные места для установки противотуманок, а также гнездо реле и кнопка на приборной панели.Если в вашем автомобиле это есть, то процесс установки значительно упрощается.

Перед установкой противотуманных фар следует вынуть из них лампочки во избежание повреждений. При этом используйте перчатки, чтобы не было контакта голых рук с лампочкой.

    Сначала подготавливаем бампер. Он должен быть чистым, поэтому сначала помойте машину. Выбираем устойчивую поверхность на бампере и отмечаем симметричные места для фар.

    Сверлим отверстия, обрабатываем антикором и монтируем фары.

    Проводку прокладываем в соответствии со схемой подключения для данной модели. Минусовые провода необходимо соединить с корпусом, а плюсовые — с силовыми контактами реле … Вся проводка должна быть хорошо изолирована и надежно закреплена.

    Блок реле и предохранителей должен быть установлен в удобном месте для предотвращения попадания влаги. При этом контактные провода должны быть направлены вниз. Если в вашем автомобиле стандартные разъемы, то проблем с выбором места для реле не возникнет.

    На приборную панель устанавливаем кнопку противотуманных фар, если она не предусмотрена конструкцией.

    Предварительно отсоединив плюсовую клемму от аккумулятора, подключаем питание через предохранитель по схеме.

    Ставим и проверяем работу.

    После проверки работоспособности и выполнения всех действий по установке необходимо. При желании можно дополнительно купить баллончик с краской и покрасить противотуманки в цвет кузова автомобиля.

    Самостоятельная замена противотуманной фары

    Как правило, менять противотуманную фару необходимо в случае ее повреждения или выхода из строя. Перед тем, как поменять противотуманную фару, не спешите сразу демонтировать устройство. Сначала определите причину неисправности. Возможно просто перегорела лампа или проблема в проводке.

    Если вам все же необходимо произвести замену, следует подготовить отвертки, пассатижи или пассатижи и соответствующие ключи для данной модели автомобиля.

    Первым делом нужно подготовить машину.Его необходимо установить таким образом, чтобы получить максимально удобный доступ к противотуманным фарам. В зависимости от конкретной модели вам, возможно, придется полностью повернуть передние колеса в одну или другую сторону. Иногда, чтобы получить доступ к оптике, нужно снять бампер, подкрылки и так далее. Комфортные условия для замены противотуманок можно создать, предварительно подняв переднюю часть автомобиля домкратом. При этом не забудьте надежно зафиксировать автомобиль в таком положении дополнительным упором.

      Отключить питание АКБ.

      Если противотуманная фара закрыта защитной решеткой, открутите ее крепление и снимите.

      Отсоедините блок силового жгута, отверните винты крепления или сожмите пружинные защелки (в зависимости от конкретной модели) и выньте противотуманную фару. В некоторых случаях необходимо сначала снять оптику, а затем отсоединить проводку.

      После этого монтируем новую фару в обратном порядке.

    Как правило, сама процедура замены противотуманной фары занимает не более 20-30 минут.Больше всего времени уходит на обеспечение доступа к передней оптике. Особенно это касается иномарок, у которых противотуманки вмонтированы в бампер. Не забудьте отрегулировать фары после замены противотуманной фары.

Большинство автолюбителей понимают, насколько важны противотуманные фары. В наше время они очень актуальны, так как минимальные изменения метеорологических условий могут серьезно ухудшить видимость на дороге. Для того, чтобы обеспечить максимальную безопасность движения, необходимо купить необходимое оборудование, найти нужные инструменты, а также схему подключения противотуманных фар.

Купить противотуманные фары можно в одном из местных автосалонов или воспользоваться услугами интернет-магазинов. Стоит отметить, что во многих случаях лучшим решением будет установка штатных противотуманок, которые можно узнать через официального представителя производителя вашего автомобиля. При этом новые противотуманные фары будут гармонировать с другими элементами передней части автомобиля. В комплекте с такой оптикой, как правило, поставляется схема подключения противотуманных фар.

Зачем нужны противотуманные фары

Основная задача противотуманной оптики — максимально точно передать свет.Это может существенно повлиять на уровень освещенности дорожного покрытия. При правильной настройке противотуманных фар можно осветить около 10 метров дороги, что вполне достаточно для движения в условиях плохой видимости (при соответствующей скорости).

Подробнее о том, как это делается, читайте в нашей статье.

Стоит отметить, что регулировать фары лучше сразу после их установки на автомобиль. Советуем уделить этому вопросу достаточно внимания, так как от правильной регулировки противотуманок зависит ваша безопасность!

Установка и подключение противотуманных фар

Подключить противотуманные фары совсем не сложно.Необходимо иметь базовые навыки использования соответствующего инструмента, а также понимать, где находятся основные части автомобиля. В противном случае рекомендуем воспользоваться помощью профессионала.

Для установки противотуманок необходимо подготовить:

  • противотуманные фары;
  • Реле и блок противотуманных фар;
  • предохранитель 15А;
  • изолента
  • ;
  • провода;
  • ключ включения противотуманных фар.

Процедура подключения противотуманных фар следующая:

  1. Сначала снимите центральную панель в автомобиле.Под ним нужно найти лампочки подсветки контроллера отопителя салона. Вам нужно найти 2-контактный разъем, к которому следует подключить первый контакт реле противотуманных фар.
  2. Подключаем первый провод к вышеупомянутому разъему, а второй подключаем к кнопке включения противотуманных фар.
  3. Подключаем провод к реле, в результате чего сформируется электрическая цепь, напряжение которой будет 12 В. Она соединит габариты автомобиля и 85-й контакт реле.Как видите, подключение реле противотуманных фар — очень простая процедура.
  4. Подключаем 87-й контакт реле, протянув кабель под педалями к аккумулятору. Не забудьте установить предохранитель, причем сделать это нужно как можно ближе к автомобильному аккумулятору.
  5. 86-й контакт реле должен быть подключен к кузову автомобиля.
  6. В конце подключается сама оптика. От каждой фары идет минусовой и плюсовой провод. Минус нужно кинуть на кузов, а плюсы обеих противотуманных фар соединить и подключить к 30-му контакту реле.

В конце нужно просто убедиться, что противотуманные фары подключены правильно и включаются после нажатия кнопки в салоне.

Так выглядит цепь реле противотуманных фар:

Сегодня необходимо соблюдать некоторые правила установки противотуманных фар, с которыми можно ознакомиться в PDR. Именно там содержится актуальная информация по установке и тестированию противотуманного оборудования. Один из лучших вариантов действий – обратиться к специалисту, который сможет быстро и наилучшим образом отрегулировать оптику.Кроме того, советуем всегда придерживаться схемы подключения противотуманных фар, чтобы избежать неприятностей.

Для оптимального освещения дороги противотуманные фары имеют определенную границу светового луча вверху, а это значит, что свет должен распространяться выше горизонтальной плоскости. Фара устанавливается в днище автомобиля. В некоторых случаях может потребоваться использование специальных заглушек, обеспечивающих надежную защиту противотуманных фар от механических воздействий.

Не забывайте содержать противотуманки в чистоте, периодически проверяя их состояние.На этом мы завершаем нашу статью о том, как выглядит схема подключения противотуманных фар.

Оснащение автомобиля играет огромную роль в безопасности передвижения вне зависимости от погодных условий. Густой туман – одно из самых неприятных проявлений погоды, которое может спровоцировать не только остановку автомобиля, но и аварию из-за плохой видимости трассы. Установка противотуманных фар позволяет путешествовать в любых климатических условиях. Подключить «противотуманки» на ВАЗ можно в автомастерской, но гораздо дешевле поставить их самостоятельно.

Для чего нужны «противотуманки»?

Основной задачей ПТФ является освещение пространства перед автомобилем. Правильно отрегулированные «противотуманки» могут освещать участок дороги длиной 10-15 метров. Этого расстояния вполне достаточно для безопасного передвижения на автомобиле в условиях плохой видимости. Включение и выключение таких осветительных приборов должно полностью контролироваться водителем.

Противотуманные фары регулируются при установке. Процедура не занимает много времени, но требует внимательности и аккуратности.Можно самостоятельно установить задние и передние ПТФ.

Как можно установить ПТФ на ВАЗ 2113, 2114, 2115

Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец автомобиля, исходя из собственных возможностей, предпочтений и пожеланий. Есть три основных способа установки ПТФ:

  1. Покупка бампера с предустановленными противотуманками. Такие детали представлены в большом разнообразии в тюнинг-ателье, где их можно приобрести и сразу же установить.Специалисты сервиса занимаются настройкой и подключением. Недостаток этого метода в том, что стоимость работ слишком высока.
  2. Покупка бампера с отверстиями под фары. Приобретен макет бампера с отверстиями под «противотуманки» и комплект фар. В этом случае устанавливаются только ПТФ и устанавливается бампер.
  3. Приобретение комплекта «противотуманок» и элементов облицовки. Самый популярный и простой способ – установка выполняется легко и быстро, не требует больших затрат как в финансовом плане, так и в плане трудозатрат.

Схема установки противотуманных фар

Противотуманные фары подключаются по определенным правилам. Они, прежде всего, касаются размещения ПТФ на автомобиле. Места для фар строго определены.

Схема расположения дневных ходовых огней

Производители современных моделей автомобилей заранее отмечают места установки ПТФ на бамперах. Как правило, такие элементы освещения чаще всего имеются в люксовом оснащении автомобиля. Если сами фары отсутствуют, то места их установки закрываются специальными заглушками.

Как поставить ПТФ: необходимые материалы и инструменты

Установка противотуманных фар, независимо от выбранного способа установки, требует определенных деталей и инструментов, без которых она невозможна.

Для чего нужны кнопка и реле?

Специальная кнопка и реле должны быть обязательно — «противотуманки» очень мощное оборудование для электропроводки автомобиля. Отсутствие таких деталей может спровоцировать сильноточные нагрузки на клеммы и замок зажигания, что приведет к перегоранию контактов, повреждению и перегреву изоляционной защиты и короткому замыканию с выходом из строя электросети.

Для того чтобы установить противотуманные фары на ВАЗ, необходимо заранее собрать определенные детали или приобрести готовый комплект. Стоимость такого набора редко превышает тысячу рублей.

В комплект ПТФ входят:

  • провода с колодками и клеммами для конкретной модели ВАЗ. Стандартно их три: один подключает фары, второй идет к реле от переключателя и третий от реле к блоку предохранителей;
  • Реле противотуманных фар;
  • кнопка питания;
  • зажимы и стяжки, фиксирующие провода;
  • Противотуманные фары.

Какие ПТФ предпочесть? Сами фары водитель выбирает на свой вкус, но главное при выборе не ошибиться с мощностью, чтобы не перегружать генератор и проводку автомобиля. Фары с ксеноном лучше не приобретать: у генератора есть определенный запас мощности, но в то же время он не рассчитан на слишком высокие нагрузки. Обычных лампочек будет достаточно.

Как подключить «противотуманки» своими руками

Перед непосредственной установкой фар определяется их расположение.В случае с автомобилем ВАЗ 2115 в бампере уже есть стандартные отверстия для установки дополнительных осветительных приборов. Аналогичные можно врезать в бампера ВАЗ 2113 и ВАЗ 2114.

Совсем не обязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые добавляют привлекательности и аккуратности установленным фарам и облегчают их установку.

Алгоритм установки и подключения

  1. Установка кнопки включения в авто.В случае с ВАЗ-2114 место для ключа находится слева от водителя на передней панели. Однако ее размещение может быть произвольным – главное, чтобы водителю было удобно управлять автомобилем. Часто вместо заглушек на панели управления устанавливаются кнопки включения ПТФ.
  2. Решетка с динамиком снята со штатной передней панели. За ним два разъема — один предназначен для включения фар, второй — для индикации работы осветительных приборов и подсветки самой кнопки.
  3. Кнопка размещена в удобном месте, к ней подключены микросхемы. Решетку динамика можно вернуть на место.
  4. Под капотом должен быть монтажный блок, объединяющий предохранители и реле. Там же будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются гайки, которыми он крепится, и он поднимается.
  5. На нижней панели монтажного блока расположены две площадки — 7 и 8. Каждая из площадок подписывается при изготовлении на заводе, поэтому на данном этапе ошибиться нельзя.
  6. В комплекте ПТФ есть жгут проводов с четырьмя контактами. Указанные провода протянуты к блоку предохранителей от реле противотуманных фар.
  7. Реле монтируется в моторном отсеке автомобиля.
  8. Провода, идущие от реле ПТФ, подключаются к 7-му и 8-му разъему монтажного блока: в 7-й разъем на 8-й вывод подключается 30-й вывод от реле, 87-й вывод подключается к разъему 1, 85-я клемма к разъему 17 на 7-й колодке, 86-я клемма подключается к массе… Из 8 колодки 2 и 3 клеммы направлены на левую и правую противотуманки соответственно.

Seite wurde nicht gefunden. — consolut

Seite wurde nicht gefunden. — консолют

Похоже, в этом месте ничего не найдено.

Мы используем файлы cookie на нашем веб-сайте. Некоторые из них необходимы, в то время как другие помогают нам улучшить этот веб-сайт и ваш опыт. Если вам еще не исполнилось 16 лет, и вы хотите дать согласие на дополнительные услуги, вы должны спросить разрешения у своих законных опекунов.Мы используем файлы cookie и другие технологии на нашем веб-сайте. Некоторые из них необходимы, в то время как другие помогают нам улучшить этот веб-сайт и ваш опыт. Персональные данные (например, IP-адреса) могут обрабатываться, например, для персонализированной рекламы и контента или измерения рекламы и контента. Более подробную информацию об использовании ваших данных вы можете найти в нашей политике конфиденциальности. Вы можете отменить или изменить свой выбор в любое время в настройках.

  • Эфирное
  • Статистика
  • Маркетинг
  • Внешний носитель

Принять все

Индивидуальные настройки файлов cookie

Информация о файлах cookie Политика конфиденциальности Выходные данные

Настройки конфиденциальности данных

Если вам еще не исполнилось 16 лет, и вы хотите дать согласие на дополнительные услуги, вы должны спросить разрешения у своих законных опекунов.Мы используем файлы cookie и другие технологии на нашем веб-сайте. Некоторые из них необходимы, в то время как другие помогают нам улучшить этот веб-сайт и ваш опыт. Персональные данные (например, IP-адреса) могут обрабатываться, например, для персонализированной рекламы и контента или измерения рекламы и контента. Более подробную информацию об использовании ваших данных вы можете найти в нашей политике конфиденциальности. Вы можете отменить или изменить свой выбор в любое время в настройках. Здесь вы найдете обзор всех используемых файлов cookie. Вы можете дать свое согласие на целые категории или отобразить дополнительную информацию и, таким образом, выбрать только определенные файлы cookie.

Настройки конфиденциальности данных
Имя Печенье Борлабс
Провайдер Владелец этого веб-сайта, Выходные данные
Назначение Сохраняет настройки посетителей, выбранные в окне файлов cookie Borlabs Cookie.
Имя файла cookie borlabs-cookie
Срок действия файла cookie 1 год
Принять Пиксель Facebook
Имя Пиксель Facebook
Провайдер Meta Platforms Ireland Limited, 4 Grand Canal Square, Dublin 2, Ирландия
Назначение Файл cookie Facebook, используемый для аналитики веб-сайта, таргетинга рекламы и измерения рекламы.
Политика конфиденциальности https://www.facebook.com/policies/cookies
Имя файла cookie _fbp,act,c_user,datr,fr,m_pixel_ration,pl,presence,sb,spin,wd,xs
Срок действия файла cookie Сессия / 1 год
Схема

, пошаговая инструкция.Установка и подключение противотуманных фар Установка противотуманных фар на ВАЗ 2114

Если ваша профессия связана с частыми автомобильными поездками, или вы просто любите путешествовать, то наверняка знаете, что без хорошей оптики достаточно сложно гарантировать безопасность вождения. На данный момент даже самую короткую поездку не стоит совершать без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.

Однако есть автомобили, в которых приходится самостоятельно подключать противотуманки через реле.Схема и этапы установки этой оптики далее в нашей статье.

Для чего нужны противотуманки?

Прежде чем рассказать об особенностях крепления этих элементов, несколько слов о том, насколько они важны для автомобиля. Основная функция – подача света. От этой характеристики зависит качество и дальность освещения проезжей части. При правильной настройке противотуманные фары способны освещать перед собой до 10 метров асфальта, что вполне достаточно для безопасного движения со скоростью 50-60 километров в час.И неважно, в какую погоду вы едете — при безоблачном небе или в густом тумане — эта оптика всегда справляется со своей функцией. Так как же установить его в машину?

Подключение противотуманок через реле: схема и инструкция

Для начала подготовим необходимые инструменты и материалы. В процессе работы нам понадобится предохранитель на 15 ампер, несколько метров проводов, изолента, кнопка включения, блок и реле ПТФ. Схема подключения противотуманных фар через реле представлена ​​на фото ниже.Мы будем руководствоваться ею.

Это та же схема подключения реле противотуманных фар. В принципе, он не представляет никакой сложности, и справиться с ним очень легко.

С чего начать установку?

В первую очередь нужно снять центральную панель — здесь будут располагаться 2 лампы подсветки регулятора печи. На работу ПТФ они никак не влияют, но их провода нам понадобятся. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца.Это особенно важно, так как именно здесь будет установлен первый контакт на реле. Далее провод подсоединяется к месту разъема подсветки духовки, а его вторая часть идет к отдельной кнопке включения ПТФ.

Подключаем контакты

Как подключить противотуманки через реле дальше? Чтобы система имела двенадцативольтовую сеть габаритов и 85 контактов, необходимо провести провод к реле. Далее протягиваем 87-й контакт под педалями к аккумулятору.

Как сделать правильное подключение противотуманных фар через включает 30, 85, 86 и 87 контакты. Соединяем их, согласно рисунку. Сюда же устанавливаем предохранитель на 15 ампер. И чем ближе к батарее, тем лучше. Далее идет 86-й контакт. Здесь все просто — подключаем к корпусу.

Про провода

Теперь нужно разобраться с самими противотуманками. Как мы знаем, от каждой фары идет всего два провода («плюс» и «минус» соответственно). Последнюю соединяем с туловищем, то есть это будет наша масса.Далее поднимаем его к реле, чтобы не было видно проводов, и подключаем к аккумулятору.

На этом подключение противотуманных фар через реле завершено. Схема подключения, как мы видим, очень проста, поэтому с этой задачей справится даже начинающий автомобилист.

Второй вариант установки

Будет намного проще автовладельцам, у которых уже есть место для крепления противотуманных фар в бампере. Тогда не нужно покупать предохранители. Все, что требуется, это пара новых противотуманок и до 100 сантиметров провода (про запас).

ПТФ на иномарки чаще всего имеют два провода окрашенных в черный и красный цвета. Последний подключается к «плюсу», а первый — к «минусу». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) неважно, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюса» и «минуса». Кстати, если проводов для подключения оптики в бампере вы не нашли, не беда — можно попробовать подключить их напрямую к аккумулятору.Тем более, что не надо тянуть «плюс» и «минус» с каждой лампы отдельно. Порядок установки может быть следующим – к клеммам аккумулятора (точнее, под ними) устанавливаются два провода (как мы уже говорили, черный и красный), которые идут сначала к левой фаре со стороны водителя, а затем к правый. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. Для этого придется запастись изолентой. Цвет длинного провода, который будет подключаться к ПТФ и аккумулятору, не критичен.Главное, чтобы вы не запутались в полярности. Также следует проявить бдительность и отключить аккумулятор перед установкой. В противном случае малейшее прикосновение провода к корпусу может вызвать короткое замыкание.

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место для крепления оптики. Например, на автомобилях ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что у автолюбителя нет опыта установки такого оборудования на транспортное средство).

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны соответствовать современные противотуманные фары:


Вывод

Как видите, подключение противотуманок на ВАЗ 2110 и многие другие автомобили отечественного производства – это достаточно легкая задача, с которой справится каждый автомобилист . Противотуманная фара – ваш надежный помощник, позволяющий вовремя различать объекты на проезжей части и реагировать на дорожную ситуацию с большим запасом времени.

Если на современных автомобилях даже бюджетного сегмента противотуманные фары являются базовым оборудованием, то для ВАЗ-2114 это опция. С завода противотуманки устанавливаются только на люксовую комплектацию, да и то не всегда. Установка противотуманок своими руками не вызовет затруднений, если знать некоторые нюансы и уметь различать провода по цвету. Но сначала подберем комплект для установки.

Собираем комплект для установки противотуманных фар на ВАЗ-2114

Установка противотуманных фар на ВАЗ-2114

Независимо от того, как крепить противотуманки на бампер автомобиля , для их установки необходимо иметь определенный набор комплектующих, без которых установка будет невозможна.

Сложность заключается в том, что противотуманки имеют довольно ощутимое питание на электропроводку, поэтому установка реле и специальной кнопки обязательна.

Обязательно подключение через реле, иначе можно получить короткое замыкание (КЗ)

Если не ставить реле, а просто подключить фары через кнопку, будут сильноточные нагрузки на замок зажигания и на клеммы , что может привести к подгоранию контактов, перегреву и повреждению изоляции, а это чревато коротким замыканием со всеми вытекающими последствиями.

Полный набор компонентов

Для установки пары противотуманок на ВАЗ-2114 потребуется найти определенный набор комплектующих, либо купить такой набор в готовом виде. Цена его от 500 до 700 рублей в зависимости от производителя (качества) и включает в себя это:


Ну и, конечно, сами противотуманки. Вы можете выбрать их, как вам нравится. не переусердствуйте с мощностью чтобы не перегружать генератор. Запас мощности у него есть, однако он не рассчитан на высокую нагрузку, поэтому от ксенонового света лучше сразу отказаться.

Видео о правильном выборе противотуманных фар

Алгоритм подключения ПТФ на ВАЗ-2114 своими руками

Для начала стоит рассмотреть места крепления противотуманок.

Бампер ВАЗ-2115 уже имеет места для установки дополнительного света; по аналогии можно вырезать их в бампере ВАЗ-2114.

Можно проявить смекалку и установить фары на кронштейны, не разрезая бампер, а в некоторых комплектах фар предусмотрены декоративные и защитные заглушки, которые проще установить, и такие фары будут смотреться аккуратнее.

Сейчас ход работ:

  1. Установка кнопки в кабине . На всех комплектациях ВАЗ-2114 есть место для кнопки на отливе слева от водителя на передней панели. Хотя, кнопку питания можно ставить произвольно, главное, чтобы ей было удобно пользоваться.

    Кнопка противотуманных фар может быть установлена ​​на панели вместо заглушки

  2. Снимаем решетку с динамиком на штатной передней панели, находим два свободных разъема — один для включения фар, второй, поменьше, для подсветки кнопки и индикации работы света.
  3. Устанавливаем кнопку на место, подключаем фишки к кнопке. Здесь все, можно установить решетку на место.

    Подключаем кнопку противотуманок и устанавливаем на место

  4. Откройте капот, найдите монтажный блок с реле и предохранителями. Здесь будем устанавливать реле противотуманок, откручиваем две гайки крепления блока, поднимаем его.

    Открутить 2 гайки на монтажном блоке крепления (обозначены красным)

  5. На нижней панели блока находим два блока под номерами 7 и 8.Ошибиться невозможно, так как каждый блок подписан с завода.
  6. Находим из нашего комплекта жгут проводов с четырьмя контактами и проводим его от реле противотуманных фар к блоку предохранителей.

    Проводим четырехконтактную колодку жгутов от реле к блоку предохранителей

  7. Закрепите реле в моторном отсеке.

    Установка реле противотуманных фар

  8. Подсоединяем провода от реле к разъемам 7 и 8 в таком порядке — контакт 30 на реле к контакту 8 в разъеме 7, контакт 87 на реле к разъему 1, контакт 85 на реле к разъему 17 блока 7, клемма 86 на реле замыкается на массу.Клеммы 2 и 3 из блока 8 идут на левую и правую противотуманные фары.

    Подключаем провода противотуманных фар по этой схеме

  9. Устанавливаем провода массы на противотуманные фары, они крепятся к гайкам крепления фар.

Схема точно будет работать при включенных габаритных огнях.

Противотуманные фары включаются при включении габаритных огней.

Левая отрегулировать направление противотуманных фар так, чтобы они не ослепляли встречных водителей.Более подробно и наглядно процесс подключения и подбора противотуманных фар на ВАЗ-2114 показан на видео. Всем удачи и яркого света.

Видео

Противотуманные фары предназначены для обеспечения оптимального освещения дороги при движении в условиях тумана. Поэтому многие автовладельцы, чтобы обезопасить себя во время движения в непогоду, используют ПТФ. Из этого материала вы узнаете, как установить противотуманные фары на автомобиль ВАЗ 2114 и как правильно подключить оптику.

[Скрыть]

Способы установки

Поставить противотуманки на ВАЗ 2114 можно тремя способами:

  1. Купить специальный тюнинговый бампер, в котором уже установлены ПТФ. Как правило, изготовлением таких бамперов занимаются специализированные тюнинг-ателье, где их тоже можно подключить. Эта процедура стоит недешево.
  2. Для установки на бампер «четверки» от 15-й модели ВАЗ с наличием мест для установки вазовских фар. Все, что вам нужно сделать, это купить комплект светильников и установить их самостоятельно.
  3. Купить противотуманные фары на ВАЗ 2114 с так называемыми стеклами — облицовочные элементы для фар и установить их. Этот метод будет рассмотрен более подробно.

В комплект противотуманных фар входят лампы, реле включения, необходимые провода и кнопка подключения. Также в комплекте должно быть соединение съемное. При покупке новых ПТФ необходимо учитывать их форму, иначе могут возникнуть сложности в плане крепления оптики. Как показывают отзывы, самым оптимальным вариантом для «четверки» является покупка оптики от производителя «Киржач» (автор видео — канал CAR LIFE GENDOLH BELIY).

Крепление фары

Как подключить противотуманки? Процедура установки и подключения подробно описана ниже. Сразу оговорюсь – при необходимости в противотуманки можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть гораздо ярче, если сравнивать с традиционными лампами накаливания, но и стоимость его будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для крепления противотуманной оптики, автовладельцу придется изготавливать их самостоятельно.

Все работы по установке оптики производятся на демонтированный бампер. Если вы не знаете, как снять этот элемент кузова, то вам нужно просто открутить фиксирующие его крепления. Сам бампер нуждается в очистке, желательно установить его на уровне нижнего воздухозаборника, под оптикой головного освещения. Установка фонарей должна производиться в специально отведенных местах на бампере – так называемых точках.

Эти стекла необходимо разметить в соответствии с размерами самой оптики, после чего в бампере сделать соответствующие отверстия.Вырезание отверстий осуществляется с помощью электролобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должны максимально плотно входить в отверстие, поэтому их необходимо надежно закрепить хомутами. Когда установка оптики завершена, бампер можно ставить обратно на автомобиль.

Подключение ПТФ и клавиши управления


Как подключить устройство и кнопку включения? Как мы уже сообщали, в комплекте должна быть понятная схема.В первую очередь необходимо установить проводку в блок с предохранителями, расположенный в подкапотном пространстве. Открутите винты крепления блока и найдите колодки Ш7 и Ш8.

К этим колодкам необходимо подключить проводку и реле, которое идет в комплекте, схема такая:

  1. Кабель от разъема 87 — это масса, которая подключается к кузову.
  2. Выход 85 должен вести прямо к W7.
  3. Контакты 30 (к 8) и 86 (к 1) подключаются к разъему Ш8.

Недалеко от блока необходимо выбрать место, где будет монтироваться реле. Схема подключения ПТФ не отличается особой сложностью – для их включения необходимо использовать специальную кнопку, которая крепится в салоне. Для крепления этой кнопки на центральной консоли есть специальное место. Под панелью находится специальный блок, который необходимо соединить с ключом, после чего панель монтируется обратно.

Для проверки работоспособности оптики необходимо включить габариты, после чего включаются противотуманные фары.При выключении ПТФ тоже должны автоматически отключаться. Если лампочки не горят после подключения, это может быть связано либо с неправильным подключением, либо с неработающим реле, либо с неисправными лампами.

Оснащение автомобиля играет огромную роль в безопасности передвижения вне зависимости от погодных условий. Густой туман – одно из самых неприятных проявлений погоды, которое может спровоцировать не только остановку автомобиля, но и аварию из-за плохой видимости трассы. Установка противотуманных фар позволяет путешествовать в любых климатических условиях.Подключить «противотуманки» на ВАЗ можно в автомастерской, но гораздо дешевле установить их самостоятельно.

Для чего нужны «противотуманки»?

Основной задачей ПТФ является освещение пространства перед автомобилем. Правильно отрегулированные «противотуманки» способны осветить участок дороги длиной 10-15 метров. Этого расстояния вполне достаточно для безопасного передвижения на автомобиле в условиях плохой видимости. Включение и выключение таких осветительных приборов должно полностью контролироваться водителем.

Противотуманные фары регулируются при установке. Процедура не занимает много времени, но требует внимательности и аккуратности. Можно самостоятельно установить задние и передние ПТФ.

Как можно установить ПТФ на ВАЗ 2113, 2114, 2115

Установка противотуманных фар на автомобиль может осуществляться разными способами. Конкретный вариант выбирает владелец автомобиля, исходя из собственных возможностей, предпочтений и пожеланий. Есть три основных способа установки ПТФ:

  1. Приобретение бампера с предустановленными противотуманными фарами.Такие детали представлены в большом разнообразии в тюнинг-ателье, где их можно приобрести и сразу же установить. Специалисты сервиса занимаются настройкой и подключением. Недостаток этого метода в том, что действует высокая цена.
  2. Покупка бампера с отверстиями под фары. Приобретается модель бампера с отверстиями под «противотуманки» и комплект фар. В этом случае устанавливаются только ПТФ и устанавливается бампер.
  3. Комплектация комплекта «противотуманок» и элементов облицовки.Самый популярный и простой способ – установка выполняется легко и быстро, не требует больших затрат как в финансовом плане, так и в трудозатратах.

Схема установки противотуманных фар

Противотуманные фары подключаются по определенным правилам. Они, в первую очередь, касаются размещения ПТФ на автомобиле. Места для установки фар строго определены.

Схема расположения дневных ходовых огней

Производители современных моделей автомобилей предварительно маркируют на бамперах места установки ПТФ.Как правило, такие элементы освещения чаще всего имеются в автомобиле представительского класса. Если сами фары отсутствуют, то места их установки закрываются специальными заглушками.

Как поставить ПТФ: необходимые материалы и инструменты

Установка противотуманных фар, независимо от выбранного способа установки, требует наличия определенных деталей и инструментов, без которых она невозможна.

Для чего нужны кнопка и реле?

Обязательно наличие специальной кнопки и реле — «противотуманки» очень мощное оборудование для электропроводки автомобиля.Отсутствие таких деталей может спровоцировать сильноточные нагрузки на клеммы и замок зажигания, что приведет к выгоранию контактов, повреждению и перегреву изоляционной защиты и короткому замыканию с выходом из строя электрической сети.

Для того чтобы установить противотуманные фары на ВАЗ, необходимо предварительно собрать определенные детали или приобрести готовый комплект. Стоимость такого набора редко превышает тысячу рублей.

В комплект ПТФ входят:

  • провода с колодками и клеммами для конкретной модели ВАЗ.Стандартно их три: один подключает фары, второй идет к реле от переключателя, а третий идет от реле к блоку предохранителей;
  • Реле противотуманных фар;
  • кнопка питания;
  • зажимы и стяжки, фиксирующие провода;
  • Противотуманные фары.

Какие ПТФ предпочитаете? Сами фары водитель выбирает на свой вкус, но главное при выборе не ошибиться с мощностью, чтобы не перегрузить генератор и электропроводку автомобиля.Ксеноновые фары лучше не приобретать: у генератора есть определенный запас мощности, но он не рассчитан на слишком большие нагрузки. Обычных лампочек будет достаточно.

Как подключить «противотуманки» своими руками

Перед непосредственной установкой фар определяется их расположение. В случае с автомобилем ВАЗ 2115 в бампере уже есть штатные отверстия для установки дополнительных осветительных приборов. Подобные можно вырезать в бамперах ВАЗ 2113 и ВАЗ 2114.

Не нужно портить внешний вид бамперов — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, добавляющие привлекательности и аккуратности. установлены фары и облегчить процесс установки.

Алгоритм установки и подключения

  1. Установка в салоне кнопки включения. В случае с ВАЗ-2114 место для ключа находится слева от водителя на передней панели. Однако ее размещение может быть произвольным – главное, чтобы водителю было удобно управлять автомобилем.Часто вместо заглушек на панели управления устанавливаются кнопки включения ПТФ.
  2. Решетка с динамиком снята со штатной передней панели. За ним два разъема — один предназначен для включения фар, второй — для индикации работы осветительных приборов и подсветки самого ключа.
  3. Кнопка размещена в удобном месте, к ней подключены микросхемы. Решетку динамика можно вернуть на место.
  4. Под капотом должен быть монтажный блок, объединяющий предохранители и реле.Там же будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются и приподнимаются гайки, его крепящие.
  5. На нижней панели монтажного блока две площадки — 7 и 8. Каждая из площадок подписана на заводе, поэтому ошибиться на данном этапе невозможно.
  6. В комплекте ПТФ есть жгут проводов с четырьмя контактами. Упомянутые провода протянуты к блоку предохранителей от реле противотуманных фар.
  7. Реле монтируется в моторном отсеке автомобиля.
  8. Провода, идущие от реле ПТФ, подключаются к разъемам 7 и 8 монтажного блока: в разъеме 7 вывод 8 подключается к выводу 30 от реле, вывод 87 к разъему 1, вывод 85 к разъему 17 на блоке 7 , клемма 86 соединена с землей. С 8 колодки 2 и 3 клеммы направляются на левую и правую противотуманные фары соответственно.

Противотуманные фары (ПТФ) — блок оптики, который может располагаться как в сборе с основной фарой автомобиля, так и выноситься отдельно — чаще всего по краям бампера.Противотуманные фары предназначены для освещения обочины и дороги в сложных погодных условиях: когда лучи ближнего и дальнего света отражаются на толще тумана, создавая тем самым перед автомобилем стену света, то противотуманные фары дают плоский и широкий луч, который распространяется точно над дорогой, чтобы не освещать сам туман. Противотуманные фары не только освещают вам дорогу в сложных погодных условиях, но и помогают сделать вас более заметными для других участников дорожного движения.

Есть и задние противотуманные фонари — но, как правило, это обычный красный свет, такой же, как и габаритный, но в 2-3 раза ярче.

«Люксовые» версии Самар 2114, 2113, 2115 с завода оснащены передними ПТФ, которые расположены по краям бампера.

Стандартная комплектация владельцев- устанавливаются передние ПТФ своими руками, а как это сделать вам мы рассмотрим чуть ниже.

Статьи посвященные ПТФ

Если на вашем автомобиле нет противотуманок, то вы можете купить установочный комплект и установить фары самостоятельно, оставив при этом родной бампер

В Самаре есть 3 вида ПТФ + подходящие аналоги.Возникает вопрос, какие из них светят лучше?

Сегодня на рынке полно подделок на ПТФ Киржач, т.к. считается лучшим среди других конкурентов. Поэтому перед покупкой важно уметь отличить подделку от оригинала.

Куда смотреть, и где искать причину неисправности, если не работают противотуманные фары.

Какие лампочки нужны для противотуманных фар (ПТФ)?

Так как существует несколько типов ПТФ, нужно знать, в каком случае использовать те или иные лампы.

Чаще всего используются лампы с цоколем h4 и h2. Оригинальные ПТФ «Киржач» имеют базу h2. Bosch — имеют базу h4.

Сколько стоят противотуманные фары на ВАЗ 2114?

Стандартные Противотуманки на ВАЗ стоят около 500 руб. Что касается аналогов от Ада и других производителей, то цена вырастает до 1000 рублей и выше.
