Прошивка автомобилей с чего начать: Как стать чип-тюнером — необходимое оборудование и обучение

Содержание

Как выбрать нужную прошивку для авто?

Чип-тюнинг позволяет изменить технико-эксплуатационные характеристики автомобиля без прямого вмешательства в его конструкцию. Прошивку можно заменить или отредактировать за несколько часов – это значительно быстрее, чем ждать доставки новых запчастей или их установки. Кроме того, чип-тюнинг позволяет настроить поведение систем авто под свой стиль вождения, программно отключить клапан ЕГР или сажевый фильтр.

Чтобы получить максимальный эффект от смены прошивки, нужно заранее определиться с тем, что вам необходимо от машины. Также результат будет зависеть от типа двигателя и распространённости марки авто. На популярные автомобили существует больше вариантов прошивки, среди которых проще выбрать нужный, в то время как ПО для нестандартного двигателя может нуждаться в дополнительной подгонке под конкретные требования.

На какие характеристики двигателя можно повлиять с помощью чип-тюнинга?

С помощью перепрограммирования электронного блока управления можно снять ограничение на максимальную скорость, увеличить крутящий момент, уменьшить время разгона и задержку перед реакцией авто на руль и педаль газа.

Профессиональный чип-тюнинг устраняет провалы в работе двигателя при быстром наборе скорости и рывки при переключении передач.

Также смена прошивки влияет на расход топлива. В зависимости от внесённых изменений, авто может начать экономнее его расходовать, а может стать немного «прожорливее» за счёт максимального возможного увеличения скорости. Также есть сбалансированные прошивки, одновременно дающие прибавку к скорости и немного снижающие расход топлива.

Отключение сажевого фильтра, клапана ЕГР и датчика кислорода программным путём

Если возникает необходимость демонтировать любой из этих компонентов, перед механическим удалением стоит отключить их программно. В противном случае авто продолжит выдавать надоедливые сообщения об ошибках и будет в своей работе опираться на несуществующее оборудование, что может привести к ослаблению контроля на дороге.

Сажевый фильтр с 2011 года – обязательный элемент выпускной системы дизельного автомобиля. Срок его службы меньше срока эксплуатации авто, а стоимость замены – очень велика. Поэтому большинство автовладельцев удаляют отработавший фильтр и, чтобы устранить все следы его наличия в машине, перепрошивают ЭБУ (электронный блок управления). Одновременное механическое и программное удаление позволяет не опасаться возникновения неполадок в работе электроники.

Клапаны ЕГР также имеют ограниченный срок службы: через некоторое время после покупки машины они загрязняются и приносят больше вреда, чем пользы. Изношенный клапан увеличивает расход топлива, приводит к снижению динамики автомобиля и некорректной работе двигателя.

Механическое удаление ЕГР должно сопровождаться его программным отключением. Нескорректированная после механического заглушения клапана прошивка выдаёт постоянно горящую ошибку Check Engine и переводит двигатель на аварийный режим работы.

В некоторых случаях возникает необходимость временно удалить или программно отключить лямбда-зонд, или датчик кислорода. После соответствующей перепрошивки ЭБУ возрастает расход топлива, но повышается контроль динамики на дороге – реже возникают провалы и рывки в работе двигателя.

На каких двигателях результат чип-тюнинга будет заметнее?

Перепрошивка автомобиля с атмосферным двигателем может дать до 12% (иногда до 20%) мощности сверху. Владельцы машин с турбированным двигателем могут рассчитывать на 20-40% прибавку.

Как выбрать прошивку для конкретного авто?

Если целью является просто обновить «начинку» ЭБУ, и компания-производитель выпустила более новую версию встроенного программного обеспечения — стоит предварительно поставить последнюю. Такие прошивки устраняют выявленные сбои в работе систем вашей модели авто. Позже «стоковую» (созданную производителем) прошивку можно отредактировать под ваши нужды.

Если вы хотите добиться от автомобиля максимального прироста скорости и готовы смириться с некоторым повышением расхода топлива, то следует выбрать прошивку, выжимающую из ЭБУ всё возможное.

При желании отключить определённые датчики или конструктивные элементы авто необходимо выбрать прошивку, которая не только предотвратит появление ошибки Check Engine, но и не позволит неисправным компонентам влиять на работу двигателя.

В погоне за хорошим контролем автомобиля следует выбрать прошивку, способствующую наименьшему износу систем. Небольшая коррекция угла опережения зажигания и времени впрыска не даст значительного прироста скорости, но позволит быстрее трогаться с места и разгоняться до нужной передачи, а также поможет легче завести авто в холодное время года.

Если на машину установлен нестандартный двигатель или ни одна из предлагаемых производителем или тюнинг-ателье готовых прошивок не отвечает вашим запросам, имеет смысл заказать кастомизацию – тонкую настройку работы ЭБУ под текущие требования и обкатку внесённых изменений. Рассчитанное на конкретный автомобиль ПО способно дать гораздо больше преимуществ на дороге, чем усреднённое, но в этом случае подгонка параметров занимает больше времени.

Вся информация об услуге и стоимости здесь.

Цены — CarChip32

Цена за конкретную прошивку зависит от марки, модели автомобиля, объема и мощности двигателя, года выпуска и типа топлива. Зачастую на одной и той же модели одного и того же года выпуска стоят различные ЭБУ, а следовательно и цена прошивки для них разная. В связи с этим мы решили не размещать талмуд, содержащий все цены на все модели. Вам достаточно просто позвонить по тел: +7(963)211-16-02, написать нам на электронную почту [email protected] или задать вопрос в группе ВКОНТАКТЕ.

Но все же давайте разберемся как формируются цены на чип-тюнинг.

Как формируется цена на чип-тюнинг

Чаще всего цена формируется из двух составляющих:

  • стоимость программного обеспечения
  • стоимость работ по программированию ЭБУ
Из чего складывается стоимость программного обеспечения?

Данная стоимость определяется калибровщиками и в нее входит:

  • дизассемблирование программного кода
  • моделирования калибровок двигателя
  • корректировка калибровок для повышения мощности
  • при необходимости отключение лямбда зондов, ЕГР, сажевого фильтра
  • повторное моделирование новых калибровок
  • тестирование прошивки в стресс режимах и пиковых моментах
  • пересчет контрольных сумм
  • кодирование в программный код, понятный ЭБУ

И это на самом деле малая часть того, что делают калибровщики.

Ведь помимо знаний по программированию, еще нужно знать все процессы происходящие в двигателе и причинно-следственные связи при изменении различных параметров. Плюс требуется очень дорогое программное обеспечение для возможности корректировки прошивки.

Что же тогда входит в стоимость работ по программированию?
  • Самое главное, с чего нужно начинать — это определить, а можно ли вообще Вашу машину прошивать? Т.е. провести диагностику. Зачастую неопытные чип-тюнеры прошивают машины, которые еле-еле до них доехали с букетом ошибок и поломок.
  • Нужно также определить, какое программное обеспечение необходимо для работы с Вашей машиной. Не редкость, когда на модели одного и того же года выпуска, с одинаковым двигателем стоят совершенно разные ЭБУ. И делать их нужно также совершенно по-разному. Причем, если выбрать не правильное ПО, это может привести к завалу блока.
  • Помимо определения необходимого ПО для работы с ЭБУ, нужно понять каким способом получится считать и записать прошивку.

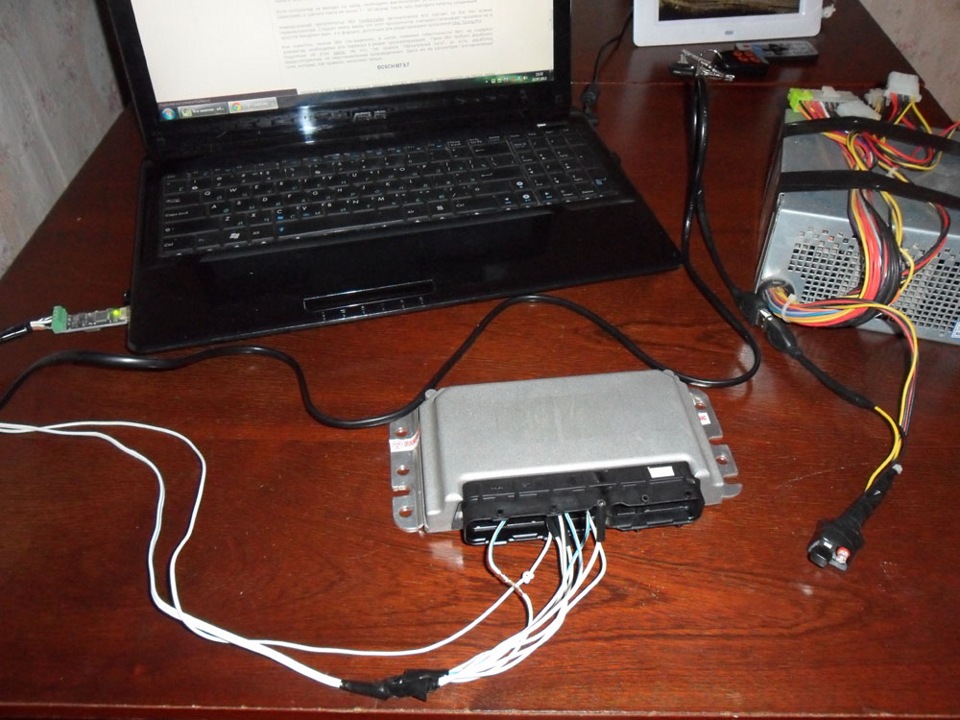

    Либо через диагностический разъем, либо инженерным методом с разбором «на столе». Также не редкость когда один и тот же блок может делаться по-разному, в зависимости от того, как установили на заводе.
  • После определения всего необходимого для работы с Вашей машиной специалист приступает к считыванию стокового ПО. Именно по нему можно определить какой тип прошивки подойдет для Вашей машины.
  • После считывания стока специалист приступает к подбору нужной прошивки. Это очень сложный и кропотливый процесс, поскольку если выбрать неверную прошивку, ЭБУ машины может так сказать «уснуть» и тут уже потребуется все мастерство специалиста для восстановления.
  • Как только специалист подберет нужную прошивку — он приступает к интеграции калибровок из тюнинговой прошивки в Вашу стоковую. Делается это потому, что прошивки очень индивидуальны и банальная заливка прошивки с другой машины может привести к несовпадению синхронизации иммобилайзера и другим неприятным последствиям.
  • И вот, наконец, готов файл для записи. Казалось бы — осталось просто записать. Но и тут не все просто. Нужно точно знать все условия для записи. Самое главное, если прошивка происходит непосредственно на машине, это заряд АКБ. Плюс, на определенных машинах, допустим, разрешение на запись можно получить, только если двигатель остыл, или если выключен вентилятор, или нужно замкнуть какие либо контакты, или даже бывает, что на определенный контакт ЭБУ нужно подать напряжение не 12 вольт как во всей бортовой сети, а 15 вольт.
  • Наконец прошивка записана. Все, ура, победили. Ан нет. На многих машинах нужно провести дополнительно адаптацию различных узлов. И объяснить владельцу автомобиля, как правильно обкатать прошивку, чтобы достичь максимального эффекта.

Помимо всего вышеперечисленного специалист по чип тюнингу должен уметь производить микропайку различных SMD компонентов, разбираться в микроэлектронике, иметь удобное, хорошо освещенное и оборудованное рабочее место. Это только с виду все просто. Думаю сразу же становится понятно, что ни о каком чип тюнинге в каком-нибудь гараже не может идти и речи, на грязном столе, где по соседству переваривают или красят другую машину. Чип тюнинг это узконаправленная специальность.

Из всего этого становится понятно, что цена на чип тюнинг складывается очень из многого. И смысла в прайсе попросту нет. Определение цены сугубо индивидуальный процесс. Заполните форму, и мы рассчитаем стоимость чип-тюнинга для вашего авто:
