Пробник автоэлектрика — Электросхемы — Статьи

Пробник автоэлектрика

Если почитать литературу по ремонту электрооборудования автомобиля, то можно увидеть что очень часто там предлагается пользоваться «контрольной лампой». Имеется в виду лампа на 12V с проводами, на концах которых зажимы «крокодилы». С помощью этой лампы можно определить есть напряжение на участке электросхемы или его нет. Понятно, что ни полярность напряжения, ни его величину эта лампа не показывает. Искать же неисправность в схеме автомобиля мультиметром то же не очень удобно, так как мультиметр в режиме измерения напряжения имеет очень высокое входное сопротивление и цепь не нагружает. Это очень осложняет поиск неисправности в цепях автомобиля.

Здесь описывается прибор, который можно использовать как «контрольную лампу», при этом он показывает полярность контролируемого напряжения, его величину и дает некоторую нагрузку (около 60 тА) на цепь.

Схема выполнена на основе ИМС ICL7107.

Эта микросхема специализированная, для построения 3,5-разрядного измерителя постоянного напряжения с светодиодной индикацией результата и полярности напряжения. Три разряда используются для индикации цифр от 0 до 9, а самый старший разряд для индикации цифры 1 и знака — В данном случае индикация знака не используется.


Главное схемное решение в том, что измеритель измеряет то напряжение, которым питается. Это позволяет отказаться от источника питания и создать нагрузку в измеряемой цепи.

Микросхема ICL7107 рассчитана на питание от двуполярного источника ±5V. При этом по положительному напряжению 5V нагрузка довольно высокая, так как им питаются выходные каскада, логические схемы и светодиодные индикаторы. А вот отрицательное напряжение нужно только для питания входного ОУ микросхемы, поэтому ток по отрицательной шине питания относительно мал. Это позволяет сформировать отрицательное напряжение при помощи маломощного генератора-источника отрицательного напряжения, который здесь сделан на микросхеме D2.

Данная микросхема содержит генератор импульсов и выпрямитель со стабилизатором, создающим отрицательное напряжение при помощи конденсаторов С6 и С7. Напряжение -5V с вывода 5 D2 поступает на вывод 26 D1.

Измеряемое напряжение поступает на входные клеммы в любой полярности. Схема на светодиодах HL1 и HL2 показывает полярность напряжения. Сделано это следующим образом. Есть два светодиода, каждый расположен у соответствующей клеммы, — HL2 у нижней по схеме, a HL1 у верхней по схеме. Светодиоды включены так, что загорается тот, который расположен у клеммы, на которую подключили положительный полюс напряжения.

Мост на диодах VD4-VD7 на самом деле выпрямителем не является, его задача в том, чтобы обеспечить правильность подачи напряжения питания на прибор при любой полярности. После моста включен интегральный стабилизатор на D3.

Юстируют прибор резистором R4, — с его помощью добиваются чтобы показания прибора соответствовали действительности.

Похожие материалы

Самодельная контролька, видео, смотреть онлайн

Для автомобиля

Если Вы хотите самостоятельно сделать контрольку на 12 Вольт для авто, рекомендуем использовать следующую схему:


В этом примере VD1 и VD2 это светодиоды, которые будут сигнализировать о направлении тока в цепи. Для большей наглядности их можно взять разных цветов и сделать обозначения на корпусе. HL1 это обычная лампочка мощностью 1,2 Вт и напряжением 12 вольт, которая просто показывает наличие напряжения между выводами контрольной лампы, как и в схеме на 220 вольт. Проверка с ее помощью осуществляется при нажатии на кнопку, которая также указана на схеме. В качестве щупа автор диодной контрольной лампы использовал обычный саморез по дереву, его можно заменить любым удобным гвоздем или куском проволоки. Провод рекомендуется брать многожильный, т.к. он гибкий и не так быстро повредится при работе. В отличие от контрольки на 220в, автомобильная самоделка должна быть оснащена проводом, длиной около 2 метров, чтобы можно было проводить измерения даже в салоне машины либо под ней. На свободный конец провода следует установить небольшой крокодильчик, с помощью него можно подключиться к массе почти в любой части машины, что очень удобно. Ну и последнее, что следует отметить – чтобы сделать прибор аккуратным, используйте вилку от прикуривателя, которая станет отличным корпусом для контрольной лампочки.

Увидеть инструмент для автоэлектрика на 12в Вы можете на следующих фото примерах:

В дополнение советуем просмотреть видео, в котором специалист демонстрирует несколько самых популярных видов контрольных ламп для авто (на 12 и даже 24 В), которые можно сделать собственными руками:

Обзор лучших приборов для авто

Вот и все, что хотелось рассказать Вам о том, как сделать контрольку на 12 и 220 Вольт своими руками! Надеемся, схема была понятной, и у вас с легкостью получится самостоятельно собрать этот крайне полезный и простой прибор.

Будет интересно прочитать:

  • Как использовать мультиметр – инструкция для чайников
  • Как проверить заземление в розетке
  • Как стать электриком в домашних условиях

Опубликовано:
27. 10.2015
Обновлено: 02.09.2019

Для чего нужен логический пробник?

Это устройство с успехом применяется, когда необходимо произвести предварительную проверку работоспособности элементов простой электрической схемы, а также для первичной диагностики несложных приборов – то есть в тех случаях, когда не требуется высокая точность измерений. С помощью логического пробника можно:

  • Определить наличие в электроцепи напряжения величиной 12 – 400 В.
  • Определить полюса в цепи постоянного тока.

  • Произвести проверку состояния транзисторов, диодов и других электрических элементов.
  • Определить фазную жилу в электроцепи переменного тока.
  • Прозвонить электрическую цепь для проверки ее целостности.

Как изготовить эвуковой пробник электрика своими руками?

У некоторых запасливых любителей в «арсенале» можно найти множество полезных вещей, в том числе и наушник (капсюль) для телефона ТК-67-НТ.

На базе такой детали может быть собран несложный звуковой пробник.

В первую очередь нужно разобрать телефонный капсюль и отсоединить катушки друг от друга. Это нужно для того, чтобы освободить их выводы. Элементы размещаются в наушнике под звуковой мембраной, около катушек. После сборки электрической цепи мы получим вполне рабочий определитель со звуковой индикацией, который возможно применять, к примеру, в целях проверки дорожек печатных схем на взаимное перемыкание.

База такого пробника – электрогенератор с индуктивной противоположной взаимосвязью, основными деталями которого является телефон и транзистор малой мощности (лучше всего германиевый). Если такого транзистора у вас нет, то можно воспользоваться другим, обладающим проводимостью N-P-N, однако в этом случае полярность включения источника электропитания следует поменять. Если включить генератор не получается, выводы одной (любой) катушки нужно поменять между собой местами.

Увеличить громкость звука можно, выбрав частоту электрогенератора таким образом, чтобы она была максимально приближена к резонансной частоте наушника.

Для этого мембрану и сердечник нужно расположить на соответствующем расстоянии, изменяя интервал между ними до получения нужного результата. Теперь вы знаете, как сделать индикатор напряжения на базе телефонного наушника.

Наглядно изготовление и использование простейшего пробника напряжения на видео:

AVM VOLT ver.5 –

Пробник представляет собой, электронное устройство в разборном корпусе. С контактом в виде иглы с одной стороны и проводом с зажимом «крокодил» с другой. На лицевой панели расположены светодиоды индикации, вольтметр, кнопки управления. Со стороны «иглы» находится фонарик. Пробник имеет зуммер, для звукового оповещения прозвонки, а также при появлении сигнала «масса» на контакте «игла». Высокое входное сопротивление пробника не влияет на работу штатной электроники автомобиля, и не приводит к появлению ошибок «Check Engine».

Данный пробник предназначен для специалистов, которые имеют определенные технические знания, чтобы его
использовать. Этот универсальный пробник, может использоваться как основной инструмент автоэлектрика, и
предназначен для:
— поиска положительных и отрицательных сигналов в автомобильной электропроводке,
-имитации сигнала тахометра и спидометра
— распознавания импульсных сигналов, передачи отрицательного сигнала,
— проверки исправности ламп, катушек и контактов реле, электродвигателей и других приборов,
— определения величины напряжения до 50 Вольт.


Пример использования:

1. Поиск положительного сигнала. Подключить контакт «крокодил» на массу автомобиля, прикоснуться щупом«иглой» к измеряемой цепи. Если вспыхнет красный светодиод, то на щупе положительный сигнал более 4.5Вольт.

2. Поиск сигнала масса. Подключить контакт «крокодил» на массу автомобиля, прикоснуться щупом к измеряемой цепи. Если вспыхнет синий светодиод, то на щупе сигнал масса.

3. Поиск импульса центрального замка. Подключить контакт «крокодил» на массу автомобиля, прикоснуться щупом «иглой» к предполагаемому контакту управления центральным замком. Нажать кнопку резистивной нагрузки тем самым подав массу на щуп «игла». Если контакт определен верно, сработает блок центрального замка.

4. Проверка исправности ламп (накаливания, галогеновых). Подключить контакт «крокодил» на один контакт лампы, коснуться «иглой» второго контакта лампы. Если лампа исправна, то на пробнике вспыхнет синий светодиод и прозвучит звуковой сигнал. Аналогично можно проверить исправность катушек и контактов реле.

Размеры 108мм *33мм*15мм (без «иглы»)
Длина иглы 30мм
Длина провода 150см
Рабочее напряжение до 50 Вольт
Погрешность вольтметра 1%

Рабочая температура от -40 до +60 С
Ток в цепи при включении резистивной нагрузки 240мА при 12В
Ток в исследуемой цепи при «прозвонке» 0. 02 мА

Рекомендованная розничная цена   2300 р.

Как использовать автомобильную контрольную лампу для решения проблем с электричеством

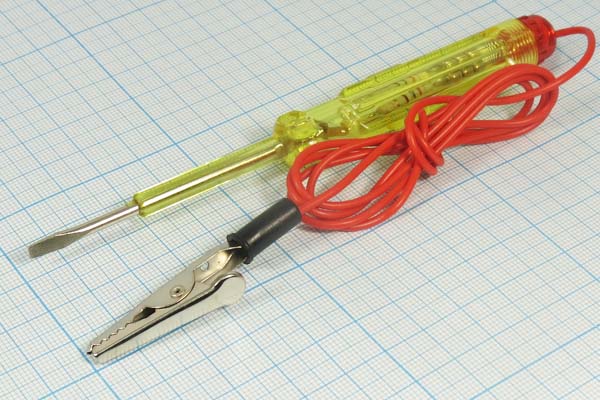

Контрольная лампа — это простое устройство, которое может определить вам, если питание или заземление присутствует в определенной цепи или предохранитель. Испытательный свет состоит из острый щуп, индикаторная лампочка и провод с зажимом. Этот инструмент легко в использовании и по разумной цене Amazon (около 20 долларов США) и относится ко всем 12-вольтовым системам. EV используют 12 система напряжения для работы всего, кроме главного приводного двигателя, и большинство из них имеют обычная 12-вольтовая батарея, включая Тесла.

Чтобы не прыгнуть!

  1. Перед началом тестирования рекомендуется убедиться, что индикатор работает. Это легко сделать, подключив тестовый провод к минусу. стороне батареи, а затем коснувшись кончиком щупа положительного боковой клеммы аккумулятора, контрольная лампа должна загореться.
  2. Тестовая лампа широко используется для проверки питания и состояние предохранителей в панель предохранителей или центр распределения питания (PDC), это должна быть первая проверка когда определенный аксессуар, такой как дверные замки, освещение или электрические стеклоподъемники не работают.Если вам нужно расположение предохранителя или электрического элемента, такого как реле бензонасоса вы можете заказать у наших специалистов предоставить информацию (бесплатно) или обратиться к онлайн-ресурсу, например, Вседанные своими руками (платить). Как только тестовая лампа будет правильно заземлена (отрицательная сторона батареи или любую твердую металлическую деталь), прикоснитесь к каждой стороне предохранителя, обе стороны должны загореться. который говорит вам, что предохранитель исправен, и в нем есть питание. панель предохранителей. Примечание. Любая цельнометаллическая часть автомобиля, например рама, двигатель, опора сердцевины радиатора заземлена естественным образом как часть проектирование электрических систем.

  3. Если предохранитель исправен, следующим шагом будет проверить, не поврежден ли конкретный аксессуар. получение питания, например стеклоподъемника, с заземленной тестовой лампочкой, проверьте питание на выключателе, а затем мотор стеклоподъемника. Если на выключателе есть питание но нет на двигателе с активированным переключателем, вы знаете, переключатель окна плохо, если есть питание на двигателе, значит, двигатель плохой, по основаниям хороши, что мы покажем вам в следующих шагах.

    Смотри видео!

    Пожалуйста, посмотрите это видео о выполняемой работе, а затем продолжите руководство. чтобы получить дополнительную полезную информацию.

    СПОНСОРСКИЕ ССЫЛКИ

  4. Здесь механик проверяет подачу питания на топливный насос из-под транспортное средство, при заземленной тестовой фаре острие проталкивается через изоляция провода для контакта с внутренним проводом. Это делается путем поиска проводки. жгут направляется к топливному баку и при этом с помощью проводки диаграмма, предоставленная нашим экспертом для подтверждения цвета провода, в этом корпус синий, если питание есть, так как в этом случае двигатель топливного насоса неисправен.
  5. Если лампочка тусклая, например, в фарах и стоп-сигналах, это обычно означает сторона питания в порядке, и есть плохая земля. Чтобы убедиться в этом, подключите тестовый свет ведет к источнику питания, который затем меняет тест, чтобы найти землю.Здесь механик проверяет заземление лампочки, которое плохо, показывая тускло освещенный лампочки как для стоп-сигнала, так и для контрольного света. Следуйте по проводу заземления к корпус и отремонтируйте соединение.
  6. Когда проверка питания на предохранителе в норме, но питание отсутствует на определенном аксессуаров, таких как охлаждающий вентилятор, контрольная лампа может отследить проблему через жгут проводов, чтобы найти расплавленный или плохой контакт.
  7. Этот электрический разъем прошел проверку исправности при проверке проводов перед разъем, это не было, пока техник не удалил разъем, была проблема обнаруженный.
  8. Прощупывая провода на топливной форсунке, вы можете увидеть, производит ли PCM сигнал на открытие форсунки.

Вопросы?

Наши сертифицированные специалисты готовы вопросы бесплатно. Мы надеемся, что вы сэкономили деньги и узнали из этого руководства. Мы создают полный набор руководств по ремонту автомобилей. Пожалуйста подпишитесь на наш канал 2CarPros на YouTube и часто проверяйте наличие новых видео, которые регулярно загружаются.



Статья опубликована 29 января 2022 г.

Как использовать тестовый свет на положительных и заземляющих проводах более продвинутые инструменты.

Лампы для проверки авто  это простой, но полезный инструмент. Также известный как тестер цепи или контрольная лампа, он может проверить наличие или отсутствие электричества в цепи. Простой в использовании, этот инструмент дает более быстрые результаты, чем цифровой мультиметр. Итак, как пользоваться тестовой лампой ?

Вы можете использовать контрольную лампу, чтобы проверить любые плюсовые цепи и цепи заземления. Если компонент показывает проблемы, но предохранитель кажется исправным, этот тестер может проследить маршрут проводки, чтобы точно определить источник проблемы.

Как использовать тестовую лампу для проверки положительного напряжения

Если вы хотите узнать как безопасно использовать тестер цепи на автомобиле , следуйте этому руководству.Это простой и понятный процесс, который не требует каких-либо специальных механических навыков.

– Эта процедура предназначена для автомобиля с напряжением 12 В, что означает, что портативная электроника в автомобиле получает питание через розетку 12 В.

Проверьте, работает ли свет. (Источник фото: amazon)

Проверка тестового фонаря .

Ну, вы должны убедиться, что ваш инструмент работает нормально, верно? Чтобы это выяснить, подключите его к источнику заземления, например, к любой металлической поверхности автомобиля или к отрицательной клемме аккумулятора.Прижмите щуп фонаря к источнику питания, например к положительному кабелю аккумулятора, предохранителю или положительному полюсу аккумулятора. Тестер работает, если загорается лампочка.

Использование контрольной лампы.

Вы можете использовать контрольную лампу для проверки множества цепей, таких как предохранитель, генератор, топливная форсунка и многое другое. Вы можете проверить перегоревший предохранитель, не отсоединяя его от блока предохранителей. Задача более чем простая. Найдите блок предохранителей, соедините часть зажима контрольной лампы с металлической деталью и исследуйте предохранитель с помощью щупа.Лампа загорится, если предохранитель все еще работает.

Когда компонент, например вентилятор охлаждения, не работает, первое, что мы делаем, это меняем предохранитель. Но проблема может быть и в других частях. Эта контрольная лампа может проверить, есть ли питание на предохранителе. Вместо того, чтобы тратить время на замену исправного предохранителя, вы можете двигаться дальше и проверить, не являются ли выключатели или блоки управления источниками проблем. Таким образом, инструмент фактически ускоряет диагностику цепи.

Генератор переменного тока должен вырабатывать электричество для подзарядки аккумулятора и питания электроники автомобиля.Как узнать, выполняет ли генератор свою работу? Пробный свет делает эту работу легкой. Если он показывает, что на большую клемму генератора подается питание, вы можете быть уверены, что генератор работает нормально.

Проверка состояния топливной форсунки может быть еще одним применением этого удобного инструмента. Подсоедините зажим к отрицательной клемме аккумулятора, а затем выведите щуп на сторону триггера цепи форсунки. Индикатор загорится, если топливная форсунка работает.

УЗНАТЬ БОЛЬШЕ

Как использовать контрольную лампу для цепи заземления

Вы научились проверять положительное напряжение с помощью контрольной лампы. Иногда вам также может понадобиться проверить цепь заземления. Вы знаете, как это сделать?

Не волнуйтесь. В этом нет ничего сложного.

Чтобы проверить заземление, сначала нужно проверить, есть ли в цепи электричество на положительной стороне. Если да, перейдите к проверке точки заземления. Подсоедините конец зажима тестовой лампы к положительному концу и используйте щуп, чтобы проверить заземляющий провод этой цепи. Светящийся индикатор указывает на то, что все работает нормально. В этом случае вам нужно проверить другие части этой схемы, чтобы найти проблему.

Горящий индикатор указывает на то, что цепь работает. (Источник фото: emanualonline)

Если лампочка не загорается, необходимо тщательно осмотреть наземный путь. Исправить основание сравнительно легче, чем исправить положительную сторону. Внимательно проверьте точку соединения заземляющего провода на наличие ржавчины, краски или чего-либо еще. Такая вещь может действовать как изолятор и препятствовать потоку энергии. Очистка этой точки соединения, вероятно, решит проблему.

Полезные советы

К настоящему моменту у вас может быть четкое представление о о том, как использовать тестовую лампу .Если да, то эти советы будут полезны, так как они сделают работу еще проще.

  • Этот инструмент имеет два реверсивных провода. Это означает, что нет фиксированного провода для положительного или заземляющего провода.
  • Большинство тестовых ламп, вероятно, имеют зондирующий конец. Эта функция позволяет вам исследовать цепь, не отсоединяя провода, так как вы можете просто проткнуть пластиковую изоляцию провода этим острым концом.

Ремонт и тестирование автоэлектрики • Элитный авторемонт

Мы специализируемся на диагностике и ремонте электрооборудования по следующим причинам:

  • Мы нанимаем лучших технических специалистов в отрасли
  • Мы обеспечиваем непрерывное обучение нашего технического и нетехнического персонала
  • Мы инвестируем в высококачественные диагностические инструменты и оборудование



Мы знали с самого начала, что мы НЕ будем стандартной «заменой масла» или «тормозной мастерской». Многие. Они нанимают техников начального уровня за более низкую заработную плату и либо отказываются, либо «пытаются» выполнять более сложные ремонтные работы. Электрические и диагностические работы требуют квалифицированного технического персонала и различных специальных инструментов. Типичные ремонтные мастерские не любят делать эти инвестиции и изо всех сил пытаются правильно отремонтировать электрические и другие диагностические работы. Наш подход всегда заключался в том, чтобы нанимать самых лучших технических специалистов и иметь в наличии инструменты для диагностики и электрических испытаний высшего уровня. Мы хотим позаботиться обо всех проблемах клиентов, а не только о самых простых.Мы не хотим отправлять наших клиентов в другую мастерскую, чтобы сделать эту «сложную» работу или, что еще хуже, испортить и без того сложный ремонт.

Как всем известно, современные автомобили становятся все более и более электронными. В каждой системе автомобиля есть датчики, и вскоре полностью электрические автомобили, вероятно, станут нормой. Если нет, электроника, безусловно, будет играть центральную роль. Наши технические специалисты привыкли к программированию бортового компьютера, диагностике периодически отказывающих датчиков и поиску и устранению неисправностей (да, в современном автомобиле около 13+ миль проводов) проводов в стандартных легковых автомобилях.Наши технические специалисты также работают с более крупными дизельными автомобилями, которые имеют аналогичные системы, процедуры диагностики и тестирования. У нас есть программные ресурсы, которые предоставляют «дерево неисправностей» (пошаговые процедуры диагностики и электрического тестирования), чтобы помочь в выявлении неисправных деталей. У нас также есть совместное техническое программное обеспечение, которое предоставляет информацию об известных отказах, относящихся к марке, модели и признаку неисправности, чтобы помочь в решении сложных проблем.

Мы считаем, что у нас должны быть ресурсы для понимания современных электрических и механических систем, чтобы диагностировать сложные проблемы. Мы чувствуем, что если мы не будем идти в ногу с этой технологией, наш бизнес уменьшится в цене и будет похож на все другие места «замены масла» или «работы с тормозами». Наличие этих ресурсов позволит нам решить любую проблему для наших гостей. Это важно для нас, потому что мы уделяем время тому, чтобы лучше узнать наших клиентов, и чувствуем себя обязанными быть доверенным и надежным ресурсом.

У нас есть заслуженная репутация качественного обслуживания, особенно когда речь идет о компьютерной электрической диагностике и ремонте.Ознакомьтесь с нашими обзорами в Интернете и не стесняйтесь звонить нам, если у вас возникли проблемы с вашим автомобилем. Мы обслуживаем районы Темпе, Феникс, Чандлер и Меса. Еще одна вещь, примите во внимание тот факт, что у нас был слоган «Мы можем это исправить» почти 20 лет. Это наш девиз!

Свяжитесь с нами сегодня и договоритесь о встрече. Мы хотим работать с вами, и мы это покажем!

Электрические тестеры | Инструмарт

Электрические тестеры — это устройства, предназначенные для проверки наличия, а не измерения электрических условий. Эти тестеры могут варьироваться от очень простых приборов, которые сигнализируют о том, что напряжение присутствующих в цепи, до более сложных приборов с несколькими вариантами тестирования для высоковольтных приложений.

Электричество, пожалуй, является единственным общим знаменателем в промышленных, коммерческих и жилых помещениях. Это энергия, которая приводит в действие двигатели, освещает комнаты, регулирует температуру и т. д. Потенциально это также очень опасно. Тестеры обеспечивают быстрый и простой способ проверки электрических условий, часто с помощью простого звукового или визуального сигнала, перед ремонтом или техническим обслуживанием. действующей цепи.

Хотя есть и другие инструменты, такие как мультиметры, способные выполнять работу большинства тестировщиков, простота и низкая стоимость тестеров делают их важнейшим компонентом в инструментарии тестировщиков. электротехники.

Типы электрических тестеров

Тестер напряжения

Тестеры напряжения используются для определения наличия или отсутствия напряжения в испытуемом оборудовании. Тестеры напряжения обычно предназначены для переменного или постоянного напряжения.Большинство подходят для диапазоны линейного или более низкого напряжения, хотя некоторые из них предназначены для обнаружения сетевого напряжения.

Часто тестеры напряжения в форме ручки представляют собой просто электрическую лампу, соединенную с одним или двумя изолированными проводами. Они вставляются в розетку питания, где наличие напряжения на на розетке загорится лампа (или другая индикация, в зависимости от типа тестера). Часто бывает желательно протестировать розетки несколько раз, чтобы убедиться, что все сделано правильно и что результаты теста точные.

Помимо контактного тестера напряжения, некоторые из них имеют бесконтактную конструкцию. Они основаны на обнаружении емкостного тока, изменяющегося поля тока вокруг объектов под напряжением и не требуют прямого контакт с цепью. Некоторые бесконтактные тестеры напряжения имеют усиление, что обеспечивает более сильную или слабую индикацию, предназначенную для измерения относительной силы обнаруженного напряжения, что обеспечивает подсказки о местонахождении предмета, находящегося под напряжением.

Тестеры цепей

Тестеры цепей — это устройства для проверки возможностей работы с нагрузкой на розетке переменного тока, а также функции тестера розеток, позволяющие определить, исправна ли цепь.Обычно состоит из двух выводов, устройство работает, прикасаясь одним проводом к проводу под напряжением, а другим — к нейтрали или земле. Это вызовет световой или звуковой сигнал, указывающий на то, что питание включено и цепь исправна. Если свет или звук не срабатывает, либо питание отключено, либо цепь неисправна. Тестеры цепи особенно удобны в старых домах, когда важно знать, действительно ли заземляющий провод оборудования подключен к земле в другом месте системы.Возможно, потребуется выполнить эту проверку следует проводить при замене старых незаземленных выключателей на заземленные, как теперь требуется Национальным электротехническим кодексом.

Тестер непрерывности цепи

Тестер непрерывности предназначен для определения возможности установления электрического пути между двумя точками. Тест завершается при отключении питания цепи. Это намного безопаснее альтернатива попыткам отследить маршруты проводов путем тестирования цепей под напряжением.

Тестер непрерывности состоит из индикатора, включенного последовательно с источником питания, обычно батареей, щупом и тестовым проводом.Когда зонд и провод касаются любой непрерывной проводящей дорожки, обычно провод, цепь будет замкнута, и индикатор будет активирован. Индикатор обычно представляет собой свет или, чаще, зуммер. Это привело к появлению термина «выключение цепи». означает тестирование на непрерывность.

Тестеры непрерывности очень помогают не только определить, завершена ли цепь, но и проверить, работает ли переключатель, и определить местонахождение определенного провода в жгуте.

Тестеры бытовой техники

Тестеры бытовой техники представляют собой гораздо более сложные инструменты, чем типичные тестеры «два провода и лампочка», используемые для проверки напряжения и непрерывности. Тестеры бытовой техники объединяют общие тесты, используемые для обеспечивать сохранность электроприборов и инструментов.

Старые или плохо обслуживаемые электрические инструменты и приборы могут стать угрозой безопасности и привести к травмам персонала. Регулярная проверка электрооборудования является безопасной практикой против дорогостоящий ремонт и может снизить ответственность.

В тестеры инструментов и устройств не входит стандартный набор тестов. Однако большинство из них включают в себя некоторую комбинацию следующего:

  • Проверка заземления и проверка непрерывности
  • Испытание изоляции
  • Проверка тока касания
  • Дифференциальное испытание на утечку
  • Заменитель/альтернативный тест на утечку
  • Испытание на функциональную нагрузку
  • Удлинители и шнуры питания IEC
  • Тест вспышки Hi-Pot
Тестер для высоких емкостей

Название high pot tester, также называемое hipot, основано на аббревиатуре, обозначающей высокий потенциал. Сюда входит класс приборов, используемых для проверки электрической изоляции в устройствах. который может привести к поражению электрическим током, если он выйдет из строя. Тестер высоких постов является важным инструментом электробезопасности, используемым на готовых приборах, кабелях или других проводных узлах, печатных платах, электродвигатели и трансформаторы.

Обычно все электрические устройства пропускают некоторое количество тока из-за напряжения и внутренней емкости, присутствующих внутри элемента. Иногда из-за конструктивных недостатков или простого износа изоляция в изделии выходит из строя, что может привести к протеканию чрезмерного тока утечки.Это может привести к поражению электрическим током, достаточно сильному, чтобы ранить или убить.

Испытание в высокой емкости подтверждает, что изоляция продукта или компонента достаточна для защиты оператора от поражения электрическим током. Как правило, испытание высоким потенциометром включает в себя подачу высокого напряжения. между проводником изделия и его металлическим экраном. Любой ток, который просачивается, контролируется и измеряется тестером. Результаты этого теста подразумевают, что если преднамеренное применение слишком большое напряжение не приведет к разрушению изоляции, тогда нормальное рабочее напряжение будет безопасным.Тестер с высокой емкостью также может помочь найти дефекты материала и качества, такие как малые зазоры. между токоведущими проводами и заземлением, что может привести к поражению электрическим током.

В различных моделях тестеров с высоким потенциометром используются немного разные варианты тестирования. Различные тесты различаются величиной приложенного напряжения и величиной допустимого тока.

Тестер фазировки

Фазотестеры применяются в заземленных и незаземленных сетях переменного тока для проверки высоковольтных предохранителей, проверки правильности соединения фаз и проверки отсутствия высокого напряжения на обесточенные линии или аппараты.

Тестер фазировки состоит из двух изолированных столбов из стекловолокна, один с изолированным кабелем, хранящимся на катушке, а другой с модулем дисплея. Каждый полюс имеет концевые фитинги, используемые для сменные зонды. При тестировании кабель подсоединяется к дисплею и оба полюса используются для прикосновения щупов к соответствующим проводникам для соединения фаза-фаза или фаза-земля. измерения напряжения.

Приложения для тестеров фазирования включают идентификацию абсолютного фазового угла, отображение и маркировку, фазирование передачи, фазирование распределения, вторичное фазирование, емкостное фазирование контрольных точек, фазировка мобильной подстанции, все общие фазы, последовательность фаз по часовой/против часовой стрелки, URD и служебная нагрузка, а также трансформация флага «треугольник/звезда» или «звезда/треугольник»

Тестер чередования фаз

Тестер чередования фаз используется для определения направления вращения многофазных электрических систем, чтобы убедиться, что оборудование правильно подключено к электросети. Многофазный электрический системы, обычно трехфазные, распространены в промышленных условиях для эффективного и экономичного удовлетворения огромных потребностей в электроэнергии больших двигателей, используемых в таких условиях.

Когда 3-фазный двигатель подключен к 3-фазной электрической цепи, непреднамеренное перепутывание двух выводов статора двигателя изменит направление вращающегося магнитного поля внутри двигателя и вызовет двигатель также работает в обратном направлении. Хотя некоторые двигатели могут работать с неправильной фазировкой, другие, такие как гидравлические насосы, охладители или насосы охлаждающей жидкости, могут получить значительные повреждения при работе в обратном направлении.

Тестер чередования фаз может помочь вам избежать затрат и затруднений, а также от подключения двигателя в обратном направлении. Тестер доступен во многих стилях с набором функций, но основная идея заключается в том, что они указывают на последовательность фаз или чередование фаз трехфазной системы и на то, находится ли каждая из трех фаз под напряжением или нет. Такая информация подтвердит, действительно ли оборудование правильно подключен.

Если у вас есть какие-либо вопросы относительно электрических тестеров, не стесняйтесь обращаться к одному из наших инженеров по электронной почте [email protected] или по телефону 1-800-884-4967.

Как пользоваться мультиметром в автомобиле

Когда дело доходит до устранения неполадок в автомобиле, проблемы с электрикой часто оказываются самыми сложными для решения. Когда механическая часть вашего автомобиля не работает должным образом, не всегда есть прямая и очевидная причина. Чтобы определить проблему с электричеством, вам нужно использовать мультиметр, чтобы увидеть, присутствует ли напряжение и непрерывность в проводке вашего автомобиля.Мы объясним, как именно использовать мультиметр в автомобиле, в оставшейся части этой статьи!

Как пользоваться мультиметром для чайников

Если вы никогда раньше не слышали о мультиметре, это инструмент, который может измерять напряжение, сопротивление и силу тока. Часто это цифровые портативные устройства прямоугольной формы, которые работают путем подключения щупов к проводам, которые вы хотите проверить. Когда электрический компонент вашего автомобиля не работает, это обычно означает, что неисправный провод вызывает обрыв или короткое замыкание.

Выявление проблем с электричеством

Как найти короткое замыкание в машине с помощью мультиметра?

Мультиметры

могут помочь вам точно определить, какой провод не работает, так как вы заметите отсутствие напряжения на неисправном проводе. Поиск короткого замыкания является довольно утомительным процессом и потребует от вас измерения непрерывности, чтобы определить, где происходит короткое замыкание.

В зависимости от того, какую единицу измерения вы хотите измерить, вам нужно будет установить диапазон и параметры мультиметра.Если вы собираетесь проверять силу тока, убедитесь, что вы всегда используете порт с плавким предохранителем для своих пробников. В противном случае вы можете использовать незащищенные порты. При взгляде на ваши датчики (или отведения) черный — отрицательный, а красный — положительный. Независимо от того, что вы планируете тестировать, перед началом обязательно включите стояночный тормоз!

Как проверить напряжение мультиметром?

Если вы проверяете напряжение в автомобиле, вам следует использовать напряжение постоянного тока. 20 В — это правильное значение, если вы собираетесь проверить аккумулятор.Отрегулируйте циферблат до нужного диапазона/настройки и подключите датчики к любому компоненту, для которого вы хотите получить показания.

Вам также может быть интересно: Как читать электрические схемы автомобиля для начинающих

Как проверить фару мультиметром?

Чтобы проверить проводку вашей фары, вам действительно нужно найти провод заземления. От разъема, который крепится к вашей фаре, идет два-четыре провода. С двумя или тремя проводами только один из них является проводом заземления, тогда как четырехпроводные разъемы будут иметь два провода заземления. Любой провод, подключенный к шасси, является проводом заземления. Чтобы проверить это, вам нужно настроить мультиметр на сопротивление. Вы можете поместить один из ваших щупов на провод заземления, а другой — на отрицательную клемму автомобильного аккумулятора. Если вы не читаете непрерывность, у вас проблема с заземляющим проводом, а это означает, что его нужно заменить.

Как проверить провод массы автомобиля мультиметром?

Для проверки заземляющих проводов сначала необходимо измерить сопротивление. Проверьте проводку, чтобы убедиться, что ваши показания составляют пять Ом или меньше.Если оно превышает пять Ом, вам необходимо дополнительно проверить провод. Переключите мультиметр на напряжение постоянного тока и включите любой электрический компонент, с которым у вас возникли проблемы. Еще раз проверьте проводку, чтобы убедиться, что показания не превышают 0,05 В. Если это так, вам нужно использовать другое место для заземления аксессуара или использовать соединительный ремешок.

Как проверить мультиметром, не перегорел ли предохранитель?

Выявить неисправность предохранителя чрезвычайно просто с помощью мультиметра. Установите мультиметр на минимальное значение сопротивления и поместите щупы по обе стороны от крышек предохранителей.Предохранители не имеют полярности, поэтому используемые вами щупы не имеют значения. Если у вас очень низкое значение сопротивления, предохранитель работает отлично. Если значение сопротивления не изменилось после подключения щупов, предохранитель перегорел.

Вы также можете проверить предохранитель с помощью контрольной лампы. Включите ключ и коснитесь обеих сторон предохранителя кончиком контрольной лампы. Если он загорается, то предохранитель исправен. Если это не так, предохранитель необходимо заменить.

Как использовать мультиметр на автомобильном аккумуляторе

Если у вас возникли проблемы с запуском автомобиля, одной из наиболее распространенных причин является слабый аккумулятор. Это то, что вы можете быстро проверить с помощью мультиметра, который также даст вам точное представление о том, сколько на самом деле осталось заряда батареи. Сначала проверьте автомобильный аккумулятор — это отличный способ исключить вероятного виновника многих проблем с электричеством.

При проверке автомобильного аккумулятора вы будете проверять напряжение. Следовательно, вам нужно сначала научиться использовать вольтметр на автомобиле. Начните с установки мультиметра на 20 В постоянного тока. Вы можете подключить щупы к обеим клеммам батареи, сопоставив каждый цвет с клеммой того же цвета.Если вы можете попросить кого-нибудь включить фары, сделайте это сейчас, чтобы вы могли лучше понять, с чем на самом деле может справиться машина. Вы будете делать это с выключенной машиной.

В большинстве случаев у вас будет показание где-то между 11,8 В и 12,6 В. Чем выше значение напряжения, которое вы видите, тем больше заряда осталось в аккумуляторе. Показание 12,5 В указывает на то, что батарея почти полностью заряжена, а значение 11,9 В указывает на то, что батарею необходимо будет заменить в ближайшее время.


Подробнее:


Как использовать мультиметр на автомобильном генераторе

Еще одна причина, по которой ваш автомобиль не заводится, — неисправный генератор.В отличие от вашего автомобильного аккумулятора, вы не можете напрямую подключить датчики к этой части. Вместо этого вы еще раз проверите автомобильный аккумулятор. Генератор переменного тока отвечает за подзарядку аккумулятора во время вождения, поэтому, проверяя, как аккумулятор реагирует на различные электрические нагрузки, вы можете понять, не является ли проблема в вашем генераторе.

Чтобы проверить генератор, снова установите мультиметр на 20 В постоянного тока. Прежде чем открывать капот, убедитесь, что автомобиль выключен. Подсоедините соответствующие щупы к соответствующим клеммам на аккумуляторе (минус к минусу, плюс к плюсу).Проверьте чтение, чтобы увидеть, с чего вы начинаете. Надеюсь, вы начинаете как минимум с чтения 12,4.

Теперь вам нужно завести машину. Еще раз проверьте показания батареи. Если вы видите показание менее 14 вольт, то, скорее всего, причиной проблемы является ваш генератор. Если показания выше 14 вольт, включите все электрические аксессуары, какие только сможете придумать.

Такие вещи, как стереосистема, все огни, обогреватель и подогрев сидений — все это хорошие варианты. Вы захотите еще раз прочитать показания мультиметра, чтобы увидеть, насколько упало напряжение.Если у вас показания выше 13 вольт, то проблема не в генераторе. Тем не менее, показание ниже 13 вольт означает, что генератор может работать, и его необходимо заменить.

Использование мультиметра на собственном автомобиле

Ни для кого не секрет, что выявление и решение проблем с электричеством может стать настоящим кошмаром. Некоторые автомобили имеют более мили проводки (если вы все распутали и растянули), а это означает, что есть много потенциальной проводки, которая может выйти из строя.Чтобы точно определить, какая часть не работает, потребуется много усилий, но оно того стоит, когда вы, наконец, решите проблему.

Если вы хотите проверить проводку вашего автомобиля, вам нужно научиться пользоваться мультиметром, а также руководство по ремонту OEM для вашего автомобиля. Чтобы облегчить себе жизнь, вы даже можете найти инструкцию по использованию мультиметра в автомобильном справочнике в формате pdf, которая проведет вас через весь процесс. При этом вы можете следовать пошаговым инструкциям, иллюстрирующим, какой компонент вы должны тестировать и где размещать свои датчики! С мультиметром и инструкцией в формате pdf вы сможете решить любые проблемы с электричеством в собственном гараже!

12 лучших бесконтактных тестеров напряжения, рассмотренных и оцененных в 2022 году

Бесконтактный тестер напряжения — это техническое решение, которое может облегчить и облегчить работу электрика.Это устройство обеспечивает быстрый, надежный, но безопасный способ определения наличия электрического тока в электрическом соединении. Следовательно, я рекомендую этот продукт для рабочих, постоянно подвергающихся воздействию проводов под напряжением.

От настройки электрических розеток, розеток до подключения освещения и даже дверных звонков — это устройство поможет вам. Чтобы действительно повысить качество вашей работы и проектов, я предлагаю вам приобрести лучший бесконтактный тестер напряжения на рынке.

Чтобы помочь вам найти правильный тестер напряжения, я перечислил некоторые из лучших и самых надежных бесконтактных электрических тестеров, с которыми я работал в прошлом.

Обзоры лучших бесконтактных тестеров напряжения

1. Бесконтактный тестер напряжения переменного тока TACKLIFE VT02

Бесконтактный тестер

Tacklife — лучший инструмент для тестирования, с которым мне приходилось работать на протяжении всего моего коллективного опыта работы электриком в Великобритании. Я наткнулся на этот продукт во время работы над бытовым электрическим проектом, и должен сказать, что это надежный детектор напряжения, который может помочь вам в ваших задачах с проводкой и розеткой.

В первую очередь мне нравится функция автоматического отключения, которой может похвастаться этот тестер напряжения.Это устройство автоматически выключается, если в течение последних трех минут не выполняются какие-либо тесты или операции, что позволяет экономить заряд батареи устройства и продлевает срок его службы.

Мне также нравится, что вы можете безопасно использовать этот бесконтактный измеритель напряжения, не опасаясь случайного поражения электрическим током. Этот тестер хорошо изолирован, что обеспечивает безопасность пользователей при использовании. Кроме того, этот инструмент для определения напряжения может интеллектуально определять, является ли проверяемый провод под напряжением или нулевым проводом.

Кроме того, этот тестер напряжения оснащен высококачественным ЖК-дисплеем, на котором точно отображается, проводит ли проверяемый шнур электричество.Этот продукт быстро показывает интенсивность напряжения соединения, позволяя вам определить, является ли это неисправным электрическим соединением.

Пользователи также могут установить чувствительность тестера напряжения вручную. Поэтому, если вам нужен гибкий инструмент для тестирования, который можно адаптировать к вашим потребностям в ремонте и диагностике электрооборудования, то вы можете попробовать этот продукт. Кроме того, вы также можете установить диапазон проверки этого тестера напряжения, что позволит вам калибровать электросчетчик в соответствии с вашей задачей.

Тем не менее, единственная моя проблема с этим продуктом — плохо написанная инструкция на английском языке.Учебный материал составлен нечетко и с грамматическими ошибками.

Плюсы

  • С системой автоматического отключения
  • С хорошей изоляцией, предотвращающей случайное поражение электрическим током
  • Разработан с интеллектуальной системой, способной различать провода под напряжением и без провода
  • Поставляется с ярким ЖК-дисплеем
  • Позволяет пользователям вручную устанавливать чувствительность к электричеству и диапазон тестирования

Минусы

  • Руководство по продукту написано плохо

В общем, если вам нужен надежный тестер напряжения по доступной цене, подумайте о том, чтобы добавить этот продукт в свою корзину при оформлении заказа.

2. Тестер напряжения Klein Tools NCVT-2

Эта ручка-индикатор напряжения является абсолютным похвальным продуктом для электриков, желающих добавить бесконтактный тестер напряжения Клейна в свой рабочий арсенал. Я, видимо, высоко ценю этот тестер. Хотя это и не Klein NCVT 3, это все же хороший продукт.

Мне нравится, что вы можете переключаться между двумя режимами определения мощности, которыми обладает этот продукт. Вы можете надежно проверить как низковольтные соединения (12–48 В), так и стандартные электрические нагрузки (48–1000 В) без каких-либо неверных показаний.Благодаря этой функции вы можете использовать этот тестер в нескольких электрических приложениях без необходимости переключения инструментов.

Тестер напряжения также рассчитан на CAT IV 1000 В, что позволяет точно и без сбоев проверять целостность соединений электрических цепей. Эта сертификация, по сути, означает, что тестер может надежно и эффективно проводить расширенные испытания соединений.

Кроме того, мне нравится, насколько прочным кажется этот продукт. Изделие изготовлено из высококачественной поликарбонатной пластмассы, которая обеспечивает прочность конструкции тестера напряжения.Кроме того, этот продукт Klein Tools оснащен карманным зажимом, позволяющим электрикам безопасно носить этот тестер с собой повсюду.

Еще одна особенность, на которую хотелось бы обратить внимание, это яркий светодиод. Дисплей ярко показывает, готов ли тестер напряжения к использованию. Светодиод также помогает обеспечить подсветку, помогая вам видеть все, что вы тестируете, даже в ночное время.

Единственное, что меня раздражает, — это чрезвычайная чувствительность устройства, которая может давать ложные срабатывания.Поскольку устройство не имеет каких-либо настроек чувствительности, вам придется уделять пристальное внимание тестируемым соединениям. Тем не менее, это все еще отличный продукт, который выполняет свою работу.

Плюсы

  • Пользователи могут переключаться между двумя настройками тестирования питания
  • Категория CAT IV 1000 В, гарантия качества
  • Изготовлен из прочных материалов
  • Карманный зажим
  • Имеет яркий светодиодный индикатор, указывающий на функциональность
  • Может освещать темные рабочие места

Минусы

  • Слишком чувствителен при обнаружении электричества

Если вы ищете простой в использовании продукт, воспользуйтесь этим тестером напряжения.

3. Бесконтактный тестер напряжения Fluke 1AC-A1-II

Я наткнулся на этот продукт, когда искал надежный тестер напряжения. Меня сразу же впечатлил этот бесконтактный тестер напряжения Fluke, так как он имеет несколько функций, которые могут упростить ваши задачи по подключению. Не стесняйтесь покупать этот продукт, если вы ищете отличное дополнение к вашему сараю.

Одной из главных причин, по которой я купил этот тестер, была встроенная в продукт технология Voltbeat.Эта функция позволяет тестеру напряжения выполнять непрерывные самотестирования, чтобы вы знали, что он готов к использованию.

Мне нравится, как инструмент дает обратную связь, когда обнаруживает электричество в проверяемых соединениях. Наконечник устройства быстро загорается и издает звуковые сигналы, сигнализируя о наличии электрического тока, проходящего через соединение. Тем не менее, если вы хотите работать спокойно, вы можете отключить звуковой сигнал в настройках тестера.

Кроме того, мне нравится широкий диапазон обнаружения этого бесконтактного тестера напряжения voltalert.В диапазоне от 90 В до 1000 В этот инструмент может свободно и разнообразно исследовать соединения без каких-либо ухудшений качества тестирования.

Тестер напряжения поставляется с батареями, поэтому вам не придется покупать их отдельно. Точно так же производитель предоставляет на тестер двухлетнюю гарантию, что свидетельствует о качественном послепродажном обслуживании.

Хотя должен сказать, что менять батарейки в тестере сложно. Мне пришлось использовать плоскогубцы на защелке устройства, потому что мой палец не был достаточно сильным.

Плюсы

  • Встроенная технология Voltbeat уведомляет вас о состоянии устройства
  • С отличным механизмом обратной связи
  • Обладает широким диапазоном электрических испытаний и обнаружения
  • Уже поставляется с батареями
  • Производитель предоставляет покупателям двухлетнюю гарантию

Минусы

  • Замена батарей устройства может быть затруднена

Я рекомендую этот продукт, так как его возможности идентификации сигналов делают его точным тестером напряжения для оценки качества электрических соединений.

4. Ручка-детектор напряжения Neoteck

Еще один вольтметр, который я рекомендую для конфигураций электрических соединений, — это продукт Neoteck.

Мне нравится удобство и простота использования этого тестера напряжения. У меня не возникло затруднений в обращении с этим детектором напряжения, благодаря удобной форме изделия. Он разработан достаточно просто, чтобы вы могли носить его с собой повсюду. Карандашный силуэт позволяет носить его даже в кармане.

Еще одна особенность, которая мне нравится в этом измерителе напряжения, — это встроенный светодиодный дисплей, который одновременно служит фонариком. Функция освещения делает так, что вы можете осветить свое рабочее место, облегчая просмотр и настройку.

Кроме того, этот электрический тестер можно использовать по-разному, поскольку он совместим с несколькими электрическими системами. Например, электрики могут использовать этот детектор напряжения на розетках, автоматических выключателях, выключателях и проводах. Так что, если вам нужен универсальный тестер, я рекомендую вам проверить этот продукт.

Тестер напряжения также автоматически загорается при обнаружении электрических импульсов, проходящих по проводам, что упрощает поиск работающих и неисправных кабельных соединений. Точно так же устройство также издает «жужжащий» звук, когда находится рядом с электрическими сигналами.

С технической точки зрения продукт имеет диапазон чувствительности по напряжению от 12 В до 1000 В, охватывающий широкий диапазон стандартных электрических систем.

Тем не менее, моя проблема с этим детектором напряжения заключается в том, что он разряжает батарею, если не используется в течение нескольких месяцев.Я рекомендую вам вынимать батареи устройства после ваших проектов, чтобы предотвратить разрядку его аккумуляторных элементов.

Плюсы

  • С ним не сложно обращаться
  • Поставляется со светодиодным дисплеем, который может освещать рабочие места
  • Подходит для различных применений
  • Автоматически загорается и издает звуковой сигнал при обнаружении электричества
  • Компетентно покрывает широкий диапазон напряжения стандартных электрических систем

Минусы

  • Разряжает аккумулятор, если он не используется

Независимо от того, используется ли он в домашних условиях или на производстве, этот тестер напряжения поможет вам. Воспользуйтесь этим инструментом, если вам нужен тестер, который может сделать вашу работу намного эффективнее и проще.

5. Ручка для бесконтактного измерения напряжения Meterk

Упростите свои проекты по обслуживанию электрооборудования с помощью бесконтактного детектора напряжения переменного тока Meterk.

Во-первых, этот тестер напряжения имеет возможность тестирования в двух диапазонах, которые можно чередовать и настраивать в соответствии с потребностями пользователя. Мне нравится, что вы можете переключаться между режимом диапазона низкого напряжения (от 12 В до 1000 В) и стандартного напряжения (от 48 В до 1000 В).Эта функция позволяет производить точную настройку и калибровку устройства в зависимости от типа проекта.

Использование этого пен-тестера также простое и простое. Вы можете запустить этот тестер без необходимости сращивания и разрезания электрических проводов. Этот тестер напряжения может определять электрические импульсы, просто касаясь электрических розеток и проводов. Таким образом, я рекомендую проверить этот продукт, если вам нужен тестер для эффективного проведения оценок.

Кроме того, этот продукт может похвастаться заслуживающими похвалы механизмами обратной связи.В частности, визуальные и звуковые сигналы указывают на наличие или отсутствие электрических сигналов. Устройство также имеет индикатор заряда батареи, который определяет уровень напряжения тестера.

Наконец, мне нравится удобный силуэт устройства. Контур прост в обращении, предотвращая наступление усталости рук. Портативная конструкция крючка позволяет повесить устройство на ремень или ремешок.

Однако я заметил, что этот тестер напряжения иногда занимает 3 – 5 секунд, чтобы зарегистрировать результат чтения напряжения электрических систем.Тем не менее, я по-прежнему высоко ценю этот продукт, поскольку он по-прежнему выполняет свою работу точно.

Плюсы

  • Предоставляет пользователям возможность двухдиапазонного тестирования
  • Эффективный и простой в использовании инструмент
  • Включает механизмы визуальной и звуковой обратной связи
  • Поставляется с индикатором уровня заряда батареи
  • Изящный дизайн изделия предотвращает усталость рук
  • Переносной крючок для подвешивания

Минусы

  • Для регистрации результатов электрических испытаний требуется некоторое время

Учитывая все обстоятельства, это устройство является эффективным тестером, который может проводить элементарный анализ электрических соединений.

6. Ручка-детектор напряжения переменного тока eOUTIL

Убедитесь, что ваши электрические установки находятся в отличном состоянии с помощью этого качественного бесконтактного устройства проверки напряжения. Мне нравится, что этот тестер напряжения может постоянно обеспечивать точные электрические показания моих розеток.

Этот высококачественный тестер сертифицирован по рейтингу соответствия требованиям безопасности CAT IV, наивысшему уровню категории безопасности инструментов. Кроме того, тестер напряжения также соответствует ETL и национальным стандартам безопасности.Высокие оценки являются свидетельством качества и стандартов безопасности устройства.

Более того, конструкция устройства поразительно отполирована. Продукт изготовлен из прочного и качественного материала ABS, защищающего устройство от повреждений окружающей среды. Он также оснащен крючком для карандашей, который удачно прикрепляет устройство к ремню для легкого доступа.

Наконечник датчика ручного тестера может быстро обнаружить электричество, протекающее по проводам. Устройство отображает результат теста, отображая красные мигающие огни вместе со звуковым сигналом, который быстро уведомляет пользователя.

Точно так же продукт может точно определять электрическое напряжение в диапазоне от 60 до 1000 В. Точно определите, сколько электричества проходит через ваши розетки, розетки и провода с помощью этого эффективного и простого в использовании тестера.

Наконец, мне нравится, что производитель включил яркий фонарик на наконечник тестера. Эта функция позволяет мне работать даже в темных областях проекта.

Единственная моя проблема с тестером — это отсутствие батареек в упаковке.Тем не менее, это всего лишь мелочь по сравнению с превосходными качествами устройства.

Плюсы

  • Соответствует стандартам безопасности
  • Изделие изготовлено из превосходных материалов
  • Поставляется с крючком для карандашей и световыми и звуковыми уведомлениями
  • Наконечник устройства может быстро воспринимать электрические импульсы
  • Может обнаруживать широкий диапазон электрического напряжения
  • Фонарик существенно освещает темные рабочие места

Минусы

  • В комплект не входят батарейки

Принимая во внимание все обстоятельства, я настоятельно рекомендую этот продукт электрикам, которые хотят иметь надежное техническое устройство, облегчающее их работу.

7. Sperry Instruments STK001 Бесконтактный тестер напряжения

Я использовал этот тестер электрического тока в своем предыдущем проекте. И я должен сказать, что это простой инструмент, который вы хотели бы иметь на поле.

Сразу скажу, что это лучший тестер в своей ценовой категории. Несмотря на доступную стоимость, электрический тестер Sperry Instrument изготовлен из высококачественных материалов. Конструкция устройства сделана так, чтобы противостоять любым повреждениям от постоянного использования.В частности, прочный корпус из АБС-пластика и резиновые ручки защищают корпус тестера.

Кроме того, обеспечьте свою безопасность при работе с кабелями, сначала протестировав их с помощью этого продукта. Тестер напряжения сначала анализирует, есть ли ток в проводе или розетке.

Аналогичным образом датчик напряжения может точно определить точное количество электричества, проходящего через соединения. Наконечник щупа тестера автоматически выполняет бесконтактные тесты, которые могут точно измерять переменное напряжение в диапазоне от 50 В до 1000 В.

После завершения тестирования устройство отображает результат визуально и звуково. Свет и звуковой сигнал, создаваемый инструментом при наличии электричества, информируют пользователей, позволяя им принять меры предосторожности в отношении того, что они собираются делать.

В конечном счете, датчик напряжения соответствует выдающимся рейтингам безопасности. Например, инструмент классифицируется как CAT Rating III для 1000 В и CAT Rating IV для 600 В. Более того, конструкция устройства гарантированно выдерживает падение с высоты 10 футов и давление до 250 фунтов.

Однако я заметил, что индикаторы на панели результатов немного тусклые. Помимо этой проблемы, я по-прежнему настоятельно рекомендую этот продукт для интенсивного использования в полевых условиях.

Плюсы

  • Не сломит банк
  • Изготовлен из прочных и долговечных материалов
  • Позволяет электрикам безопасно работать с электрическими проводами
  • Точно определяет количество электроэнергии, проходящей через соединения
  • Механизм обратной связи продукта предупреждает пользователей о наличии электричества
  • Соответствует стандартным рейтингам безопасности

Минусы

  • Подсветка дисплея тестера немного тусклая

Этот продукт представляет собой недорогой тестер напряжения, способный эффективно выполнять все задачи, которые требуются электрикам при работе с кабелями.

8. Бесконтактный тестер напряжения переменного тока Southwire Advanced

Быстро проверьте наличие тока в розетках, электрических шнурах и соединениях с помощью этого портативного детектора электрического тока.

Убедитесь, что проект, над которым вы собираетесь работать, безопасен, используя этот тестер напряжения. Чувствительный наконечник этого продукта может легко помочь вам проверить, проходит ли по линии напряжение под напряжением. Просто пропустите тонкий детекторный наконечник тестера напряжения через электрическую систему, чтобы определить, является ли это проводом под напряжением или нулевым.

Пользователям доступны режимы определения напряжения: низкий и стандартный диапазон напряжения. Диапазон обнаружения настройки низкого напряжения может точно выровняться от 12 В до 1000 В. Кроме того, стандартный диапазон обнаружения продукта составляет около 100–1000 В.

Кроме того, мигающий и звуковой индикатор тестера обеспечивают обратную связь для людей, проверяющих розетки и электрические провода. Чем ближе тестер подходит к источнику напряжения, тем быстрее становится мигание и звуковой сигнал устройства.Мне нравится эта функция, так как она помогает пользователям определить общее направление источника питания по отношению к кабелю.

Устройство также оснащено передним и задним фонарями, помогающими электрикам работать в ночное время, освещая прилегающую зону. Я рекомендую этот продукт для людей, которые часто работают в темноте.

Кроме того, тестер полностью соответствует стандарту IP67, что означает, что продукт устойчив к воде и пыли, элементам, которые могут снизить надежность тестера напряжения.Корпус изделия также изготовлен из грубых и прочных материалов.

Меня беспокоит только то, что этот продукт разряжает батареи быстрее, чем его аналоги. Тем не менее, чтобы исправить это, выньте аккумуляторные элементы из устройства, когда оно не используется.

Плюсы

  • Легко проверяет напряжение в проводах
  • Имеет два режима диапазона определения напряжения
  • Поставляется с отличной системой обратной связи
  • Устанавливается с многонаправленным фонарем
  • Класс защиты IP67, изготовлен из прочных материалов

Минусы

  • Устройство быстро разряжает батарею

В целом, я полностью рекомендую этот продукт для электриков, которые хотят облегчить себе работу.

9. Тестер напряжения Klein Tools NCVT-4IR

Если вы не уверены, проходит ли ток через электрическую цепь, я рекомендую вам использовать этот бесконтактный тестер напряжения Кляйна (NCVT), прежде чем продолжить. Мои коллеги, занимающиеся системами управления воздушным движением, высоко ценят этот прибор для проверки напряжения.

Это идеальный NCVT для электриков, которые часто работают с системами отопления, вентиляции и кондиционирования воздуха (HVAC). Изделие специально разработано для сложных электрических соединений систем отопления, вентиляции и кондиционирования воздуха, что позволяет в дальнейшем эффективно работать с вентиляционными сетями.

Кроме того, диапазон определения напряжения продукта составляет от 12 В до 1000 В, что достаточно для охвата стандартного напряжения, протекающего через электрические системы. Примечательно, что этот бесконтактный детектор напряжения переменного тока оснащен двумя сигнальными механизмами — визуальным и звуковым индикаторами — для информирования пользователей о том, что продукт обнаружил электричество.

Меня также заинтересовал ЖК-дисплей. Благодаря разрешению экрана 0,1 градуса вы можете четко видеть и различать цифры и цифры, обозначенные тестером напряжения.

Кроме того, тестер оснащен уникальным инфракрасным датчиком температуры. Благодаря лазерному наведению детектор напряжения может определять температуру окружающей среды объектов, проводов и электрических компонентов.

В довершение ко всему тестер сертифицирован CAT IV 1000V, что означает, что продукт соответствует высочайшему уровню стандартов и качества безопасности, установленных аккредитационными организациями.

Единственная незначительная проблема, связанная с продуктом, — хрупкая карманная клипса. Тем не менее, это лишь небольшое беспокойство для меня.

Плюсы

  • Предназначен для работы с системами HVAC
  • Подходит для измерения напряжения в диапазоне от 12 В до 1000 В
  • Со звуковыми индикаторами
  • Четкий ЖК-дисплей упрощает просмотр
  • Уникально поставляется с инфракрасным датчиком температуры
  • Сертифицирован по категории CAT IV 1000 В

Минусы

  • Зажим карманный хрупкий

Принимая во внимание все обстоятельства, я рекомендую этот лучший бесконтактный тестер напряжения всем, кто ищет надежный инструмент, способный добросовестно выполнять свою задачу.

10. Бесконтактный тестер цепи переменного тока Auroland

Этот престижный тестер NCV, работающий от 2 батареек AAA, является еще одним продуктом, пользующимся большим уважением у моих коллег. Я услышал об этом продукте, когда искал потенциальный тестер напряжения, который я мог бы добавить в свою коллекцию.

Во-первых, мне нравится уникальный индикатор заряда батареи в продукте. Эта функция помогает мне избежать ненужных хлопот, когда у меня случайно разрядился аккумулятор во время работы. Я настоятельно рекомендую этот продукт для электриков, которые всегда на работе, только из-за этой функции.

Кроме того, тестер напряжения имеет регулируемую настройку чувствительности. В зависимости от задачи можно настроить чувствительность детектора в соответствии с тем, что нужно сделать. Он поставляется с девятью «шестернями» с определенными параметрами напряжения для конкретных испытаний.

Кроме того, индикатор тревоги устройства также по-разному настраивается в зависимости от того, насколько близко детектор напряжения пера находится к источнику напряжения. Помимо предоставления звуковых сигналов, инструмент также оснащен мигающим светом.

Эта модель тестера также оснащена функцией автоматического отключения питания, которая автоматически экономит заряд батареи устройства. Как только NCVT обнаруживает, что в течение последних трех минут не производилось никаких действий или операций, тестер автоматически выключается.

И пока я не забыл, мне нравится, насколько управляемо это устройство. Вы можете легко использовать этот продукт, не испытывая усталости рук, благодаря его превосходному силуэту.

Однако мне не особо понравилось, как производитель разместил на устройстве кнопку питания.Расположение неудобное, в результате чего я иногда случайно отключаю тестер, когда использую его. Тем не менее, это всего лишь моя небольшая проблема с продуктом.

Плюсы

  • Поставляется с уникальным индикатором состояния батареи
  • Пользователи могут настроить чувствительность наконечника детектора
  • Звуковые и световые индикаторы
  • Устройство автоматически выключается, если оно не используется в течение определенного времени
  • Не вызывает дискомфорта в руках

Минусы

  • Кнопка включения устройства расположена необычно

Учитывая все это, я уверен, что это кандидат на звание лучшего бесконтактного детектора напряжения, доступного на рынке.

11. Бесконтактный тестер напряжения цепи Гарднера Бендера

Моя работа по отслеживанию проводов и обнаружению напряжения в кабелях стала более управляемой, когда я опробовал этот тестер напряжения переменного тока на батарейке AAA. Помимо похвал моих коллег, обзоры бесконтактных тестеров напряжения также отражают удовлетворенность покупателей продукта.

Я рекомендую этот премиальный продукт в первую очередь из-за его отличной функциональности. Вы можете проверить наличие напряжения в розетках, проводах и целых электрических системах простым прикосновением к этому устройству.Вы можете надежно использовать этот продукт, чтобы проверить, есть ли электричество в соединении, с которым вы собираетесь работать.

Продукт также может точно измерять напряжение в диапазоне от 50 В до 600 В. Простой инструмент для определения проводов под напряжением, это устройство является отличным дополнением для электриков, которым необходим базовый NCVT.

Устройство оснащено звуковым и визуальным индикатором, который загорается при обнаружении электрических импульсов. Громкий непрерывный звуковой сигнал и красный свет на 360° информируют пользователей об обнаружении провода под напряжением.

Пусть вас не вводит в заблуждение простой дизайн продукта. Тестер напряжения соответствует требованиям CAT III 600 В, что свидетельствует о его качестве. Более того, устройство может выдерживать давление до 150 фунтов, что действительно доказывает, что NCVT изготовлен из качественных материалов.

Кроме того, на устройство распространяется годовая гарантия. Производитель гарантирует своим покупателям отличное послепродажное обслуживание устройств с дефектами и аппаратными проблемами.

Тем не менее, единственное, что меня беспокоит, это отсутствие цветовых решений продукта.Единственный доступный цвет устройства — красный. Точно так же я заметил, что вы также не можете изменить цвет 360-градусного света — я надеялся, что вместо этого смогу изменить его на синий свет.

Плюсы

  • Простое прикосновение к этому устройству может надежно определить, есть ли электричество
  • Возможность тестирования электрического напряжения от 50 до 600 В
  • Сигнальные индикаторы отлично функционируют, как задумано
  • Категория CAT III 600 В с выносливостью до 150 фунтов
  • Поставляется с годовой гарантией

Минусы

  • Не доступен в других цветах, как в дизайне, так и в свете

Короче говоря, этот продукт является отличным тестером, который может помочь сделать электрические проекты более простыми и управляемыми.

12. Ручка для бесконтактного измерения напряжения Epsilont

Основной тестер низкого напряжения в моей рабочей сумке. Я ценю количество деталей и функций, которыми оснащен этот продукт.

Этот тестер напряжения может эффективно, точно и надежно определять наличие электричества без необходимости сращивания открытых соединений. Кроме того, устройство также может определять силу напряжения по трем различным классификациям, а именно: низкое, умеренное и сильное.

Кроме того, пользователи могут настроить дальность обнаружения устройства. Имея две настройки обнаружения, этот тестер настраивается в соответствии с тем, что необходимо сделать. Я могу свободно установить настройку обнаружения на низкое (12–48 В) или стандартное (48–1000 В) напряжение.

Этот бесконтактный тестер напряжения также экономит заряд батареи. Тестер напряжения имеет функцию автоматического отключения, которая определяет, использовалось ли устройство в течение последних нескольких минут. Если нет, то устройство выключается само по себе.

Наконец, мне также нравится, насколько эргономичен этот продукт, когда его держат в руках. У меня не было судорог в руках или усталости, когда я использовал этот продукт в своей работе.

Единственная проблема, которую я зафиксировал во время использования, это то, что иногда он слишком чувствителен. Устройство не лучший выбор для кабелей, которые находятся очень близко друг к другу.

Плюсы

  • Может определять мощность электричества в трех различных категориях
  • Пользователи могут переключать диапазон обнаружения продукта
  • Эффективный с точки зрения потребления энергии аккумулятора
  • Легко держать и управлять им без проблем

Минусы

  • Не подходит для кабелей, расположенных близко

В целом, это надежный тестер напряжения, способный выполнять множество функций.Это устройство в основном является одним из лучших продуктов, доступных на текущем рынке.

На что обратить внимание при покупке бесконтактных тестеров напряжения

Я перечислил некоторые важные факторы, которые вы должны принять во внимание, прежде чем покупать бесконтактный тестер напряжения. То, что я обрисовал в общих чертах, является важными аспектами, которые делают отличный тестер напряжения. Внимательно отметьте их соответствующим образом.

Определение диапазона напряжения

Я рекомендую, чтобы детектор напряжения, который вы получаете, мог быстро переключаться в два различных режима обнаружения, а именно: переменный ток высокого напряжения (в диапазоне от 48 В до 1000 В) и переменный ток низкого напряжения (от 12 В до 48 В).Причина, по которой я предлагаю вам приобрести тестер, способный выполнять двухдиапазонное тестирование, заключается в том, что вы можете использовать устройство множеством способов.

Безопасность

Еще один компонент, на который следует обратить внимание. Приобретаемый вами бесконтактный детектор напряжения должен быть отсортирован по официальным категориям измерений организаций по безопасности — в частности, от CAT I до CAT IV, причем последняя считается высшей классификацией средств безопасности.

Кроме того, обратите внимание на напряжение переменного тока сразу после классификации CAT.Конкретное указанное число указывает максимальное номинальное напряжение, которое тестер может безопасно проверить.

Если у вас есть сомнения, вы можете отправить письмо классификационным агентствам со своего личного адреса электронной почты, чтобы определить, является ли аккредитация продукта подлинной.

Чувствительность

Я настоятельно рекомендую вам приобрести устройство с регулируемой настройкой чувствительности, которую вы можете настроить в соответствии с вашим использованием. Эта функция предотвращает случайное улавливание электрических сигналов, которые могут исказить результаты теста.

Функциональность

Функциональный тестер розеток имеет множество функций, таких как светодиодный фонарик, лазерный указатель, функция проверки батареи и индикаторы напряжения. Эмпирическое правило, которого я неукоснительно придерживаюсь, гласит: «Чем больше возможностей у продукта, тем он функциональнее». Поэтому я всегда стремлюсь найти тестер розеток с наибольшим набором функций.

Дизайн

Если вам нужно устройство, с которым можно легко обращаться и которым легко управлять, приобретите тестер напряжения с эргономичной конструкцией и комфортом в обращении.Хорошо спроектированное устройство не вызовет усталости рук при интенсивном использовании.

Размер также принимается во внимание. Я рекомендую вам купить устройство с компактным дизайном, чтобы вы могли носить его с собой повсюду.

Кроме того, вы можете приобрести бесконтактный тестер напряжения с крючком, который можно положить даже в карман рубашки.

У нас также есть список самых популярных средств поиска автоматических выключателей для справки. Кроме того, обратите внимание на наш самый доступный трассировщик электрических цепей, если хотите.

Какие существуют типы бесконтактных тестеров напряжения

Учитывая разнообразие продуктов в категории бесконтактных тестеров напряжения, вы можете ожидать, что существуют разные типы NCVT — вы можете даже представить себе, что есть бесконтактный детектор напряжения постоянного тока, бесконтактный тестер напряжения постоянного тока или просто обычный постоянный ток. тестер на рынке. Однако это не так.

Обычно существует два типа бесконтактных тестеров проводов под напряжением: датчик напряжения с индуктивной связью и датчик с емкостной связью.По сути, эти два разных датчика напряжения различаются по тому, как они определяют ток. Зайдите на Reddit, чтобы узнать больше о разнице между датчиками.

Как узнать, работает ли тестер

Вы будете знать, что тестер работает, если светодиодная гистограмма устройства или светодиодный индикатор правильно загораются рядом с токопроводящей дорожкой, кабелями или розетками. Наличие магнитного поля точно запускает датчики устройства, давая вам знать, несет ли провод, к которому вы собираетесь прикоснуться, в настоящее время энергию напряжения.

Безопасны ли бесконтактные тестеры напряжения

Да! NCVT (бесконтактные тестеры напряжения) безопасны в использовании. Это устройства, специально предназначенные для быстрого определения того, проходит ли ток по проводам, без необходимости их размыкания. Таким образом, они надежно изолированы от электричества. Вы можете ознакомиться с некоторыми брендами бесконтактных тестеров напряжения, которые Amazon предлагает, чтобы найти тот, который подходит именно вам.

Является ли тестер напряжения таким же, как мультиметр

Нет, бесконтактные тестеры напряжения отличаются от мультиметров.По сути, бесконтактные тестеры напряжения могут определять только напряжение электрических устройств, не требуя от вас прикосновения к ним, отсюда и название. Между тем, мультиметры намного сложнее, поскольку они могут оценивать и выдавать точные показания напряжения переменного и постоянного тока, электрической емкости, непрерывности, частоты и сопротивления.
