Зарядное устройство импульсное для автомобильного аккумулятора своими руками: схема ЗУ для АКБ

Разряд аккумуляторной батареи — это довольно распространенная проблема, с которой сталкиваются многие наши соотечественники. Для восстановления работоспособности АКБ ее необходимо зарядить, для этой цели в продаже можно найти множество видов зарядных приборов. Из каких элементов состоит зарядное устройство импульсное для автомобильного аккумулятора и как его соорудить своими руками — подробнее об этом читайте ниже.

Характеристика прибора

Приборы для зарядки аккумулятора могут быть трансформаторными либо импульсными. Первые сегодня практически неактуальны из-за их больших размеров и веса, а также недостатков, соответственно, востребованность импульсных ЗУ для АКБ только растет.

Устройство и принцип работы

Предназначение такого прибора заключается в восстановлении заряда батареи.

Устройство девайса следующее:

  • трансформаторный импульсный механизм;
  • выпрямительный узел;
  • стабилизатор;
  • устройства индикации заряда;
  • управляющий модуль, осуществляющий контроль за работой ЗУ.

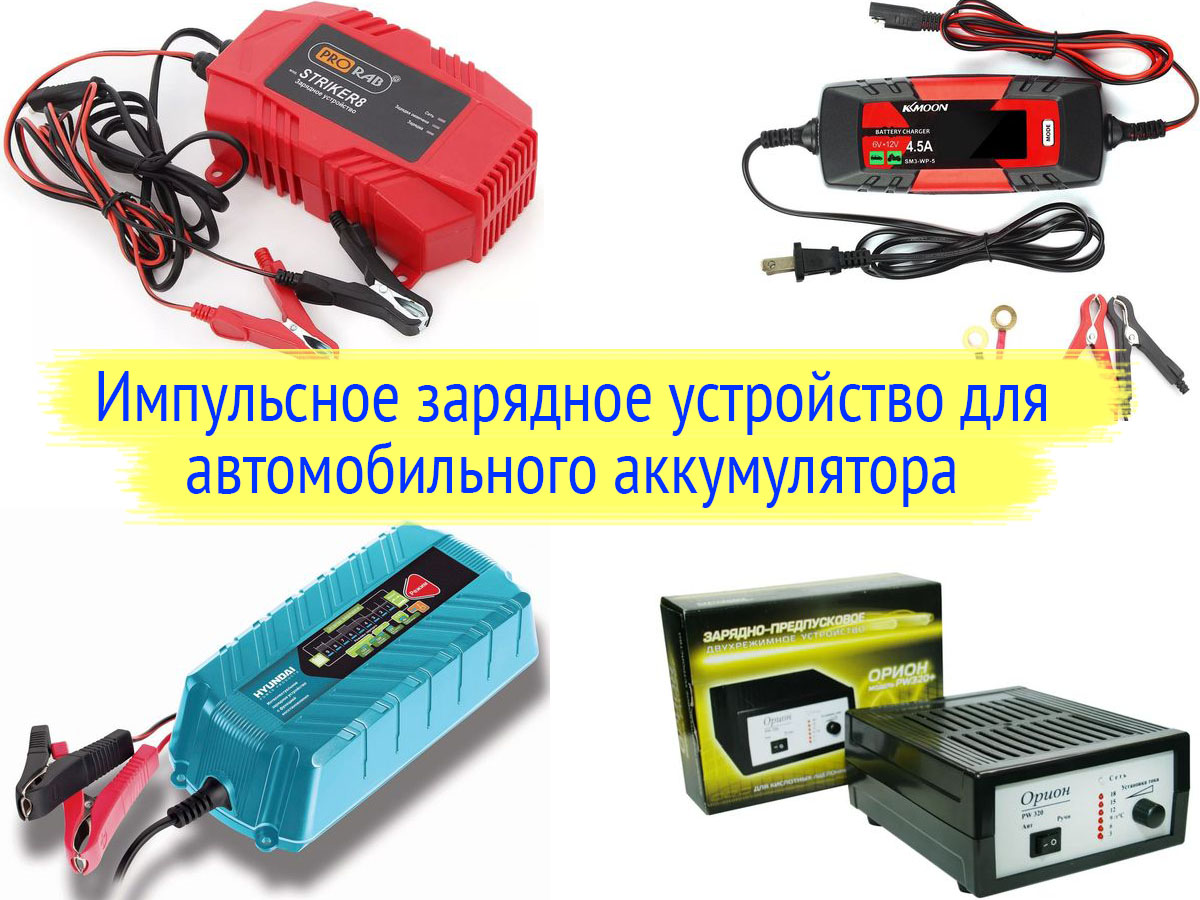

ИЗУ для автомобильной АКБ от производителя BOSCH

Если вы сравните импульсное зарядное устройство с трансформаторным, то увидите, что все компоненты, которые входят в состав первого, значительно меньше по размерам и весу. Именно поэтому приборы такого типа получили популярность среди соотечественников, тем более, что их вполне можно соорудить в домашних условиях.

Если говорить о принципе действия, то непосредственно сам процесс заряда может осуществляться:

  • напряжением постоянным током;
  • напряжением с неизменными параметрами;
  • еще один способ — комбинированный.

Наиболее оптимальным, а также правильным с точки зрения теории является второй вариант, поскольку именно он позволяет полностью контролировать процесс заряда. В том случае, если вы планируете добиться максимального уровня заряда, в ходе процесса также следует учитывать и значение разряда аккумулятора. Метод постоянного тока — не самый лучший способ, поскольку в данном случае речь идет о быстром процессе заряда. При таком напряжении через пластины батареи проходит высокий ток, в результате чего есть вероятность разрушения пластин АКБ. А это, в свою очередь, приведет к ее неработоспособности, ведь восстановить пластины не получится (автор видео — канал deonich tex).

Что касается последнего способа — комбинированного, то он считается одним из самых щадящих для конструкции аккумулятора. В данном случае через батарею в первую очередь проходит постоянный ток, который впоследствии меняется на переменный, когда батарея будет практически заряжена. После этого ток постепенно снижается, его значение уменьшается почти до нуля, что способствует стабилизации напряжения в целом. По утверждению многих электриков, этот вариант дает возможность если не предотвратить, то как минимуму снизить вероятность выкипания раствора электролита в банках батареи. Соответственно, это способствует и предотвращению возможности выделения газов.

Особенности подбора оборудования

Есть несколько особенностей подбора девайса:

  1. Во-первых, большинство наших соотечественников при покупке рассчитывают на то, что зарядный прибор при необходимости сможет восстановить работоспособность полностью севшего аккумулятора. Несмотря на то, то импульсное зарядное устройство — это довольно технологичный прибор, не факт, что оно сможет выполнить эту функцию. Покупая девайс в магазине, обязательно нужно уточнить, сможет ли ЗУ справиться с задачей восстановления полностью разряженной батареи.
  2. Во-вторых, необходимо учитывать значение максимального тока, который будет проходит через аккумуляторную батарею во время зарядки. Здесь же необходимо брать во внимание и уровень напряжения, с которым будет осуществляться зарядка АКБ. Покупая импульсное зарядное устройство, желательно, чтобы прибор имел функцию автоматического отключения либо поддержки, она будет активироваться в том случае, когда АКБ зарядится (автор видеообзора импульсной зарядки — канал Oops of ZikValera).

Советы по эксплуатации

Используя зарядные приборы для аккумуляторов автомобилей, необходимо руководствоваться элементарными правилами эксплуатации.

Для начала нужно запомнить, что при использовании ЗУ важно соблюдать последовательность действий:

  1. Сначала АКБ извлекается из авто.
  2. Затем проверяется состояние батареи — внешний вид, корпус, при необходимости очищаются клеммы.
  3. Затем выкручиваются пробки банок батареи, если нужно, уровень электролита в банках восполняется путем добавления в систему дистиллированной воды.
  4. После этого к клеммам АКБ покдлючаются щупы зарядного прибора с соблюдением полярности.
  5. И только после этого ЗУ включается в бытовую сеть.

При выставлении настроек ЗУ нужно также учитывать такие моменты:

  1. Значение силы тока — этот параметр можно отрегулировать, чтобы сделать это, следует учесть, насколько АКБ разряжена. Если уровень разряда составляет всего 25%, то при включении прибора значение силы тока может увеличиться.
  2. Напряжение. В процессе заряда значение напряжения должно быть не выше 14.4 В, в противном случае это может отразиться на работе автоаккумулятора в дальнейшем.
  3. Время, на протяжении которого батарея должна заряжаться. Практически все современные ЗУ оснащаются дисплеями, а также световыми индикаторами, по которым можно определить степень заряда устройства. Если же индикаторы отсутствуют, то вычислить время зарядки можно с помощью значения тока. Если вы заметили, что на протяжении 2 часов сила тока остается на одном уровне, это может сказать о том, что АКБ полностью зарядилась.

Заряжать аккумулятор больше суток нельзя, поскольку это приведет к выкипанию раствора электролита в банках. А это, в свою очередь, может стать причиной замыкания на пластинах.

Инструкция по изготовлению импульсного ЗУ своими руками

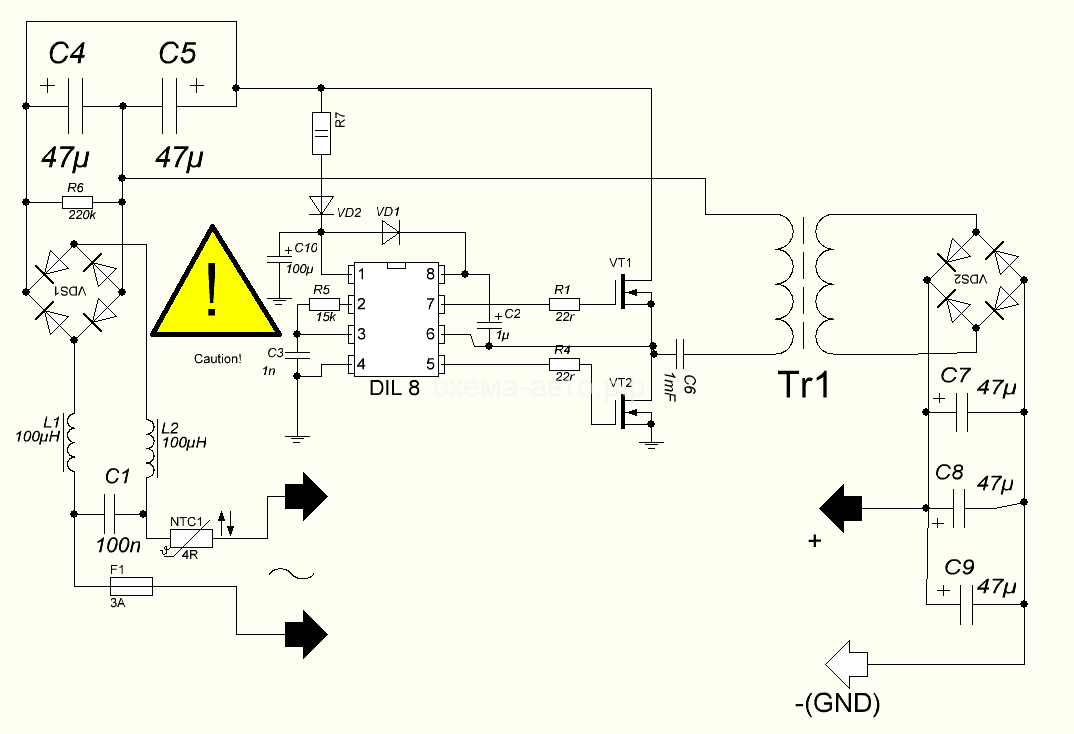

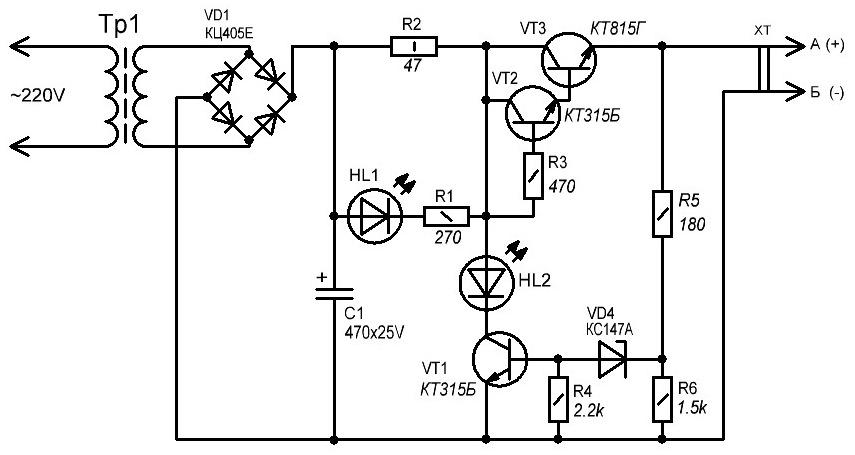

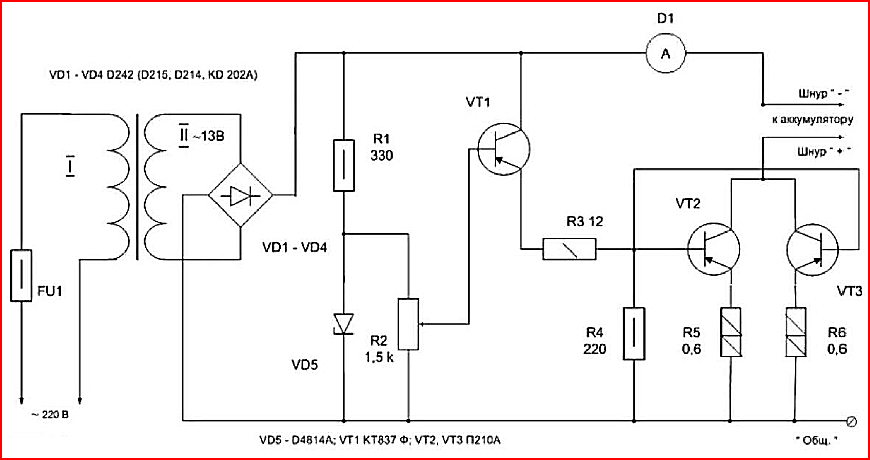

Простая схема для изготовления импульсной зарядки

Сделать ЗУ для автоаккумуляторов можно в домашних условиях, рассмотрим процесс изготовления девайса со схемой IR2153. В этой схеме нет двух конденсаторных элементов, подключенных к средней точке, вместо них устанавливается электролит. По этой схеме можно изготовить девайс, который изначально рассчитан на невысокую мощность, но если вы хотите получить более мощное ЗУ, то можете немного изменить схему, добавив в нее мощные компоненты.

  1. Схема импульсного зарядного устройства подразумевает использование ключей 8N50, которые оснащаются защитным корпусом. Также вам потребуются и диодные мосты, их не обязательно покупать в магазине, можно взять со старого БП компьютера. Если у вас нет возможности достать такие диоды, то в принципе, мост можно сделать из выпрямительных диодных элементов, потребуется четыре штуки.
  2. Не менее важным этапом является обустройство цепи питания, для реализации вам понадобится резисторный элемент для гашения тока, наиболее оптимальным вариантом будет резистор на 18 кОм. За резисторным компонентом устанавливается выпрямитель, который монтируется на диоде. В данном случае питание от бытовой сети будет передаваться на плату, это нам подходит. На самом питании нужно будет установить электролит, а его также надо будет соединить с конденсаторным элементом — можно использовать керамическое устройство или пленочное. Конденсатор в обязательном порядке нужно добавить в схему, поскольку это позволит максимально сгладить возможные помехи в работе ЗУ.
  3. Трансформаторный узел можно взять из старого компьютерного БП, важно убедиться в том, что он рабочий. Устройства, которые ставятся в блоки питания, оптимально подходят для изготовления ЗУ, так как они выдают хороший ток на выходе. Диодные элементы трансформатора должны быть в любом случае импульсными, так как обычные детали будут не в состоянии работать в условиях высокой частоты.
  4. Что касается фильтрующего элемента, то его использование не является обязательным, но все же добавить фильтр можно. Также в схему можно добавить термистор на 5 Ом и установить его перед фильтром, это позволит добиться максимального снижения помех. К слову, термистор также можно демонтировать из компьютерного БП.
  5. Не забудьте установить и электролитический конденсаторный компонент, при его выборе необходимо руководствоваться соотношением 1 Вт — 1 мкФ (автор видео о пошаговом изготовлении ЗУ — канал Паяльник TV).

На первый взгляд эта схема может показаться достаточно сложной, но в целом в ее реализации нет ничего сложного. Если вы все сделаете правильно и учтете все моменты и рекомендации, то процесс изготовления не вызовет сложностей, даже если вы никогда ранее не сталкивались с такой задачей.

Фотогалерея «Схемы для изготовления ЗУ»

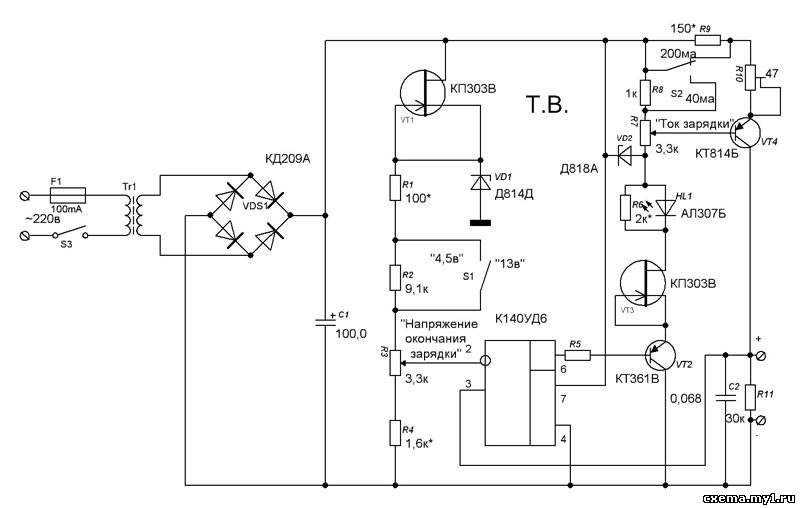

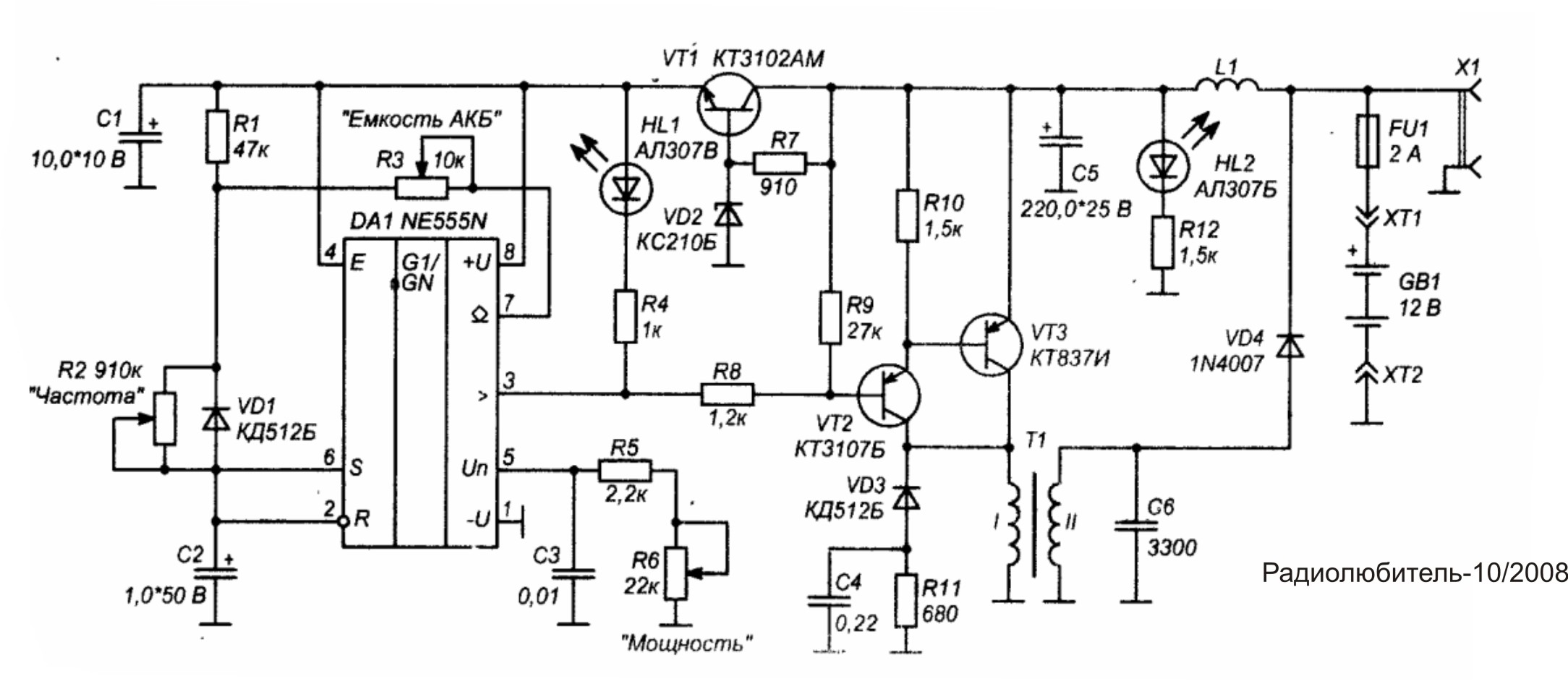

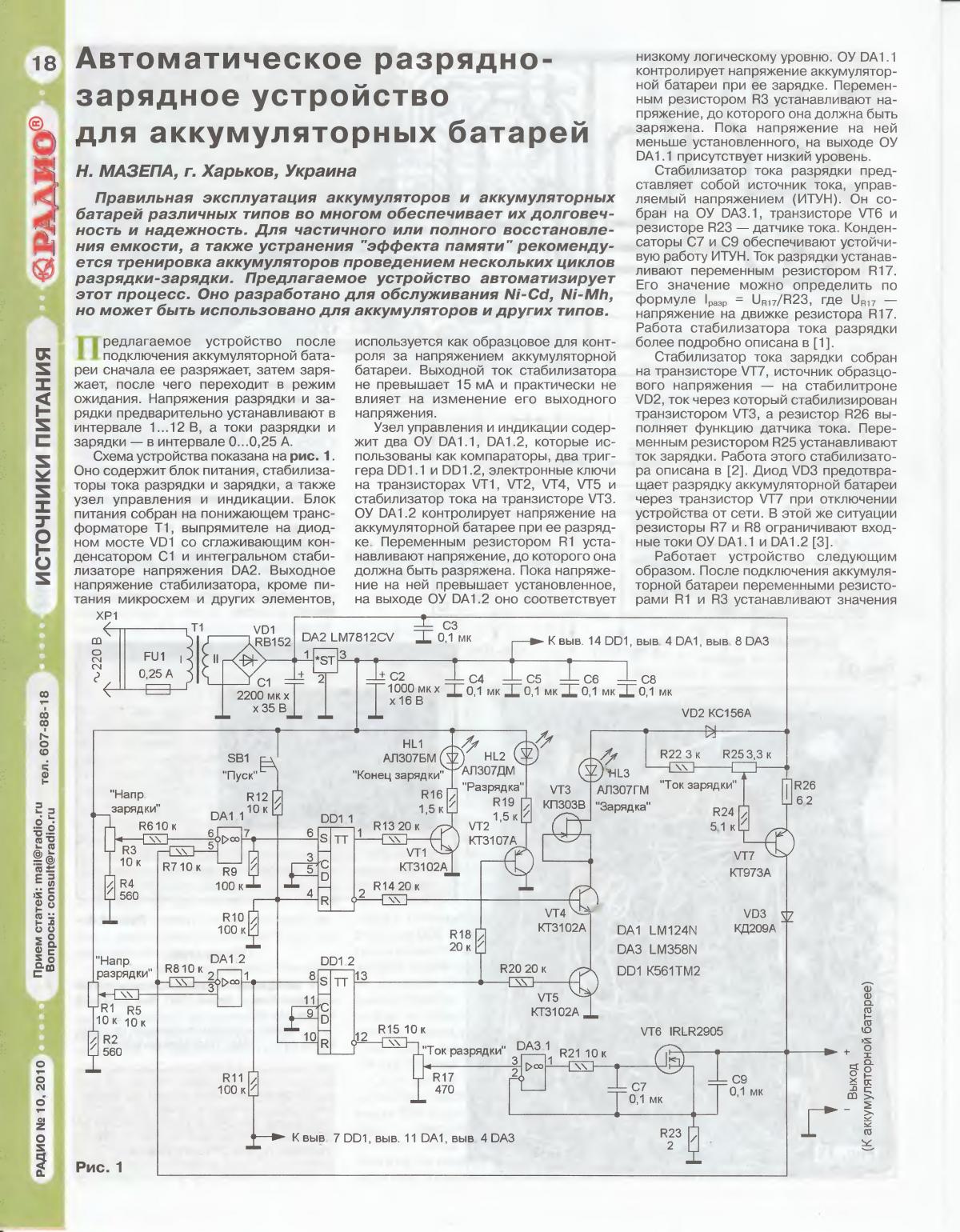

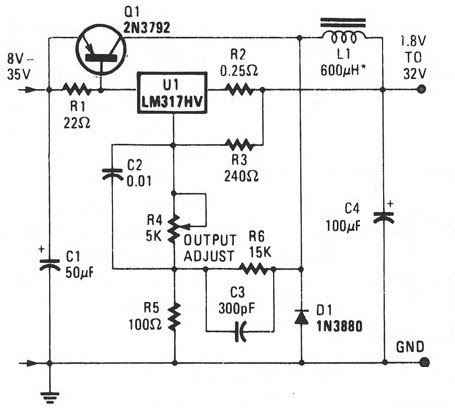

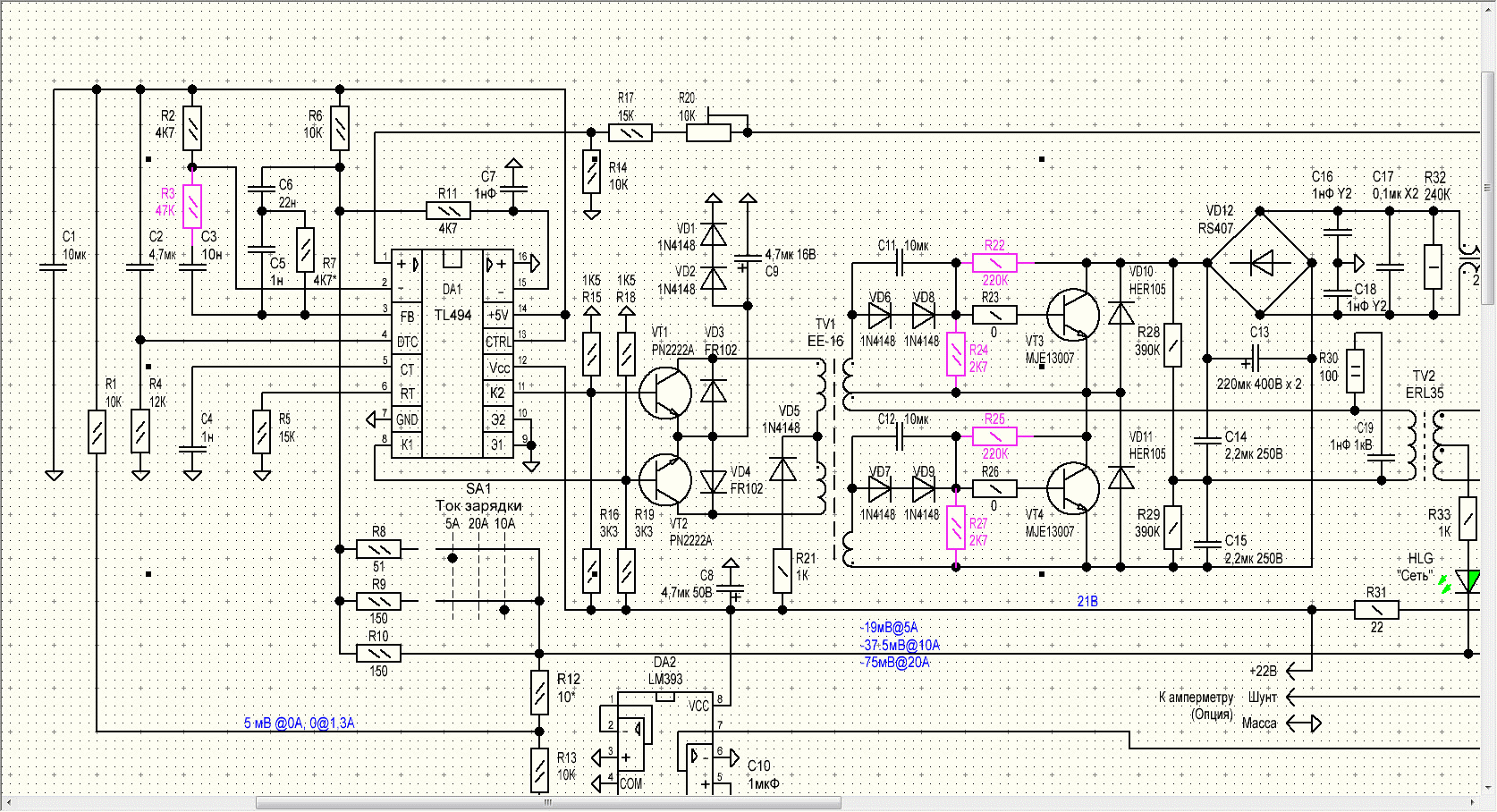

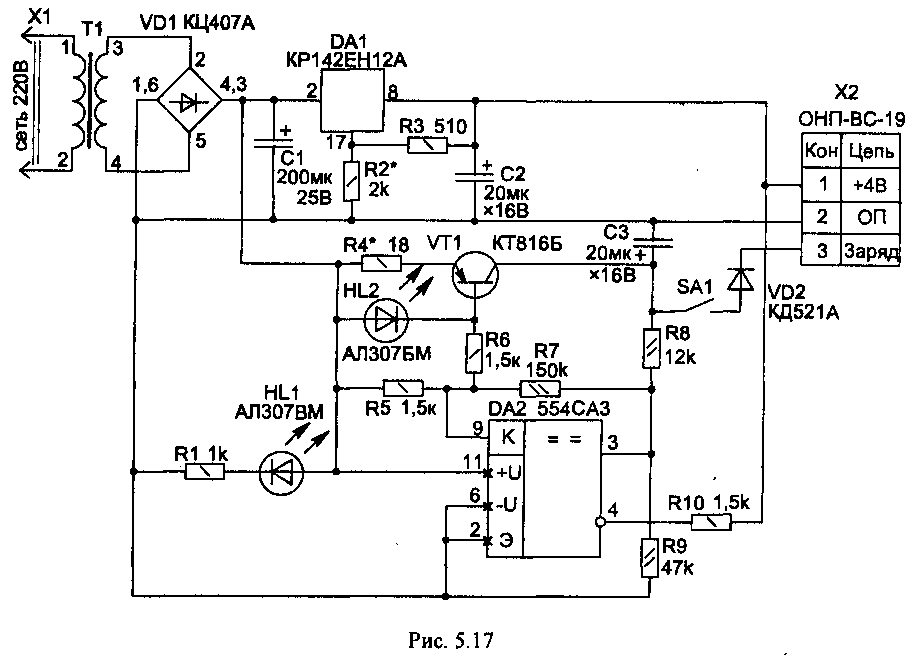

Ниже представлены более сложные схемы для изготовления зарядных устройств. Если вы владеете навыками, то можете использовать эти схемы.

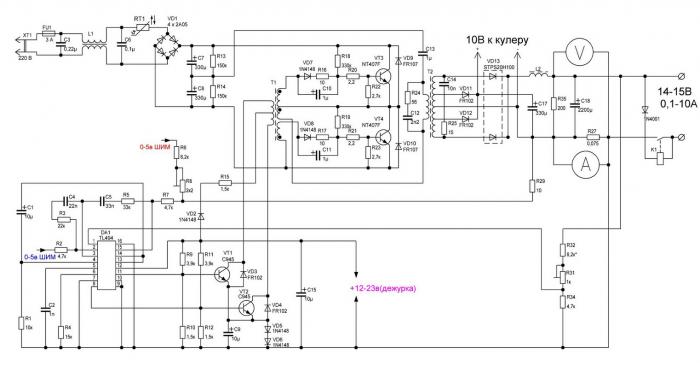

1. Более сложная схема для импульсного ЗУ 2. Схема мощного импульсного прибора

Видео «Простая инструкция по изготовлению импульсного ЗУ своими руками»

В ролике ниже представлена простая и наглядная инструкция по изготовлению импульсного ЗУ в домашних условиях с описанием схемы и всех основных рабочих моментов (автор видео — канал Blaze Electronics).

Понравилась статья? Поделиться с друзьями:

▶▷▶▷ схема зарядное устройство автомобильного аккумулятора микроконтроллере

▶▷▶▷ схема зарядное устройство автомобильного аккумулятора микроконтроллере
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:06-03-2019

схема зарядное устройство автомобильного аккумулятора микроконтроллере — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Зарядное устройство своими руками ATtiny13 ТЕСТ КЗ!!! — YouTube wwwyoutubecom/watch?v=cs4g5qg8E34 Cached Самодельное зарядное устройство для автомобильного аккумулятора на микроконтроллере Схема зарядного устройства для автомобильного аккумулятора на wwwcreatuexitototalcom/shema-zaryadnogo-ustroystva Cached Как сделать зарядное устройство для автомобильного 6 дек 2011 Разбираем зарядное устройство для автомобильного аккумулятора напряжение питания сети 220 Вольт в необходимо для нас 12 Схема Зарядное Устройство Автомобильного Аккумулятора Микроконтроллере — Image Results More Схема Зарядное Устройство Автомобильного Аккумулятора Микроконтроллере images бп на микроконтроллере / bps on the microcontroller,версия 2 wwwyoutubecom/watch?v=NSAkpjBD3qI Cached исправлена схема Зарядное устройство для автомобильного аккумулятора своими руками технические характеристики зарядно импульсно устройство wharvestinablogspotcom/2013/04/7html Cached Зарядное устройство для автомобильного аккумулятора 12В разрядное схема импульсного зарядного устройства для телефона — Excellent Принципиальная Электрическая Схема Пускозарядного Устройства artspriorityweeblycom/blog/principialjnaya-elektriches Cached Зарядное устройство для автомобильного аккумулятора своими руками Аккумулятор в автомобиле заряжается от электрического генератора Импульсное Автоматическое Зарядное Устройство Зу-3000 sokolbeastweeblycom/blog/impuljsnoe-avtomaticheskoe Cached Схема зарядного устройства для автомобильного аккумулятора (один из ОСОБЕННОСТИ: импульсное зарядное устройство с преобразованием частоты Зарядное Устройство Зу-1101 Инструкция — verselicense verselicense274weeblycom/blog/zaryadnoe-ustrojstvo-zu Cached Схема автомобильного зарядного устройства ‘Кулон’ Схема , создающая эффект эхо для автомобильных гудков 11 Устройство зарядное (в дальнейшем — устройство ) предназначено контроль заряда аккумулятора схема — izchahochsi1982’s blog izchahochsi1982hatenablogcom/entry/2017/06/12/041639 Cached Зарядное устройство для автомобильного аккумулятора — ток заряда 10А с для зарядки аккумуляторов — выпрямители собраны по мостовой схеме на тока по окончании зарядки, не содержит шкальных Зарядные устройства » Автосхемы, схемы для авто, своими руками avtosxemacom/zaryadnye-ustroystva Cached Мне пришлось совсем недавно самостоятельно соорудить зарядное устройство для автомобильного аккумулятора с током 3 – 4 ампер Зарядные устройства — Схема-авто — поделки для авто своими руками схема -авторф/category/зарядные Cached Иногда собирая самодельное зарядное устройство для автомобильного аккумулятора , мы не задумываемся о такой важной функции, как ограничитель тока Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 7,980 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • версия 2 wwwyoutubecom/watch?v=NSAkpjBD3qI Cached исправлена схема Зарядное устройство для автомобильного аккумулятора своими руками технические характеристики зарядно импульсно устройство wharvestinablogspotcom/2013/04/7html Cached Зарядное устройство для автомобильного аккумулятора 12В разрядное схема импульсного зарядного устройства для телефона — Excellent Принципиальная Электрическая Схема Пускозарядного Устройства artspriorityweeblycom/blog/principialjnaya-elektriches Cached Зарядное устройство для автомобильного аккумулятора своими руками Аккумулятор в автомобиле заряжается от электрического генератора Импульсное Автоматическое Зарядное Устройство Зу-3000 sokolbeastweeblycom/blog/impuljsnoe-avtomaticheskoe Cached Схема зарядного устройства для автомобильного аккумулятора (один из ОСОБЕННОСТИ: импульсное зарядное устройство с преобразованием частоты Зарядное Устройство Зу-1101 Инструкция — verselicense verselicense274weeblycom/blog/zaryadnoe-ustrojstvo-zu Cached Схема автомобильного зарядного устройства ‘Кулон’ Схема
  • не содержит шкальных Зарядные устройства » Автосхемы
  • создающая эффект эхо для автомобильных гудков 11 Устройство зарядное (в дальнейшем — устройство ) предназначено контроль заряда аккумулятора схема — izchahochsi1982’s blog izchahochsi1982hatenablogcom/entry/2017/06/12/041639 Cached Зарядное устройство для автомобильного аккумулятора — ток заряда 10А с для зарядки аккумуляторов — выпрямители собраны по мостовой схеме на тока по окончании зарядки

схема зарядное устройство автомобильного аккумулятора микроконтроллере — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Покупки Новости Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 218 000 (0,58 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Картинки по запросу схема зарядное устройство автомобильного аккумулятора микроконтроллере «ct»:3,»id»:»THOMLpozWJID_M:»,»ml»:»600″:»bh»:90,»bw»:118,»oh»:509,»ou»:» «,»ow»:720,»pt»:»weeasyelectronicsru/uploads/images/00/45/89/2013″,»rh»:»weeasyelectronicsru»,»rid»:»eHUP0kq6oJqchM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»Сообщество EasyElectronicsru — EasyElectronics»,»th»:90,»tu»:» \u003dtbn:ANd9GcQWgV1L2X4_mIMrwHcIqCiqwJovJL6tDwWQOmr0zaZLmVCHdqauXqi-aPE»,»tw»:127 «id»:»Wz5F7EwEKap6fM:»,»ml»:»600″:»bh»:90,»bw»:118,»oh»:1479,»ou»:» «,»ow»:2647,»pt»:»radioskotru/_pu/6/48896266gif»,»rh»:»radioskotru»,»rid»:»eDP6X7HM2qLoAM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»радиосхемы»,»th»:90,»tu»:» \u003dtbn:ANd9GcSPy-MZF9Wq4EqQ-bkBvdbzFZ2NhsMX7IUCVkinYX5T28nR5olvcsQccEEX»,»tw»:161 «cb»:21,»id»:»saemyB4F_5n38M:»,»ml»:»600″:»bh»:90,»bw»:118,»oh»:1240,»ou»:» «,»ow»:1754,»pt»:»shemuru/images/stories/shemu/AVR/pic/2011/zu/shem»,»rh»:»shemuru»,»rid»:»xZXNC_jKpANVVM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»Радиосхемы радио схемы для радиолюбителей»,»th»:90,»tu»:» \u003dtbn:ANd9GcTarDhdKjxcwxCb06e7XbYCh2Qv_PPdIOFBTuTv2W_Mzqtx55VFYoHCE1M»,»tw»:127 «cb»:12,»cl»:3,»cr»:3,»ct»:3,»id»:»OSPJ6LiGMY14wM:»,»ml»:»600″:»bh»:90,»bw»:111,»oh»:476,»ou»:» «,»ow»:1179,»pt»:»radioskotru/_pu/5/93624263jpg»,»rh»:»radioskotru»,»rid»:»6SEX4TroP0L6aM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»радиосхемы»,»th»:90,»tu»:» \u003dtbn:ANd9GcQ9K73jd4rweNODGyEW4G5euERWiFQK9N6MU6gKSmOnQg2Clqo9SOXc2_D7″,»tw»:223 «id»:»JclFhwb1aCUPnM:»,»ml»:»600″:»bh»:90,»bw»:119,»oh»:2010,»ou»:»https://%D0%B1%D0%BB%D0%BE%D0%B3%D1%84%D0%B0%D0%BD%D1%84%D1%80%D0%BE%D0%B3%D1%80%D1%84/files/chargerCircuitgif»,»ow»:3262,»pt»:»%D0%B1%D0%BB%D0%BE%D0%B3%D1%84%D0%B0%D0%BD%D1%84%»,»rh»:»xn--90aexmxn--80ag3aejvcxn--p1ai»,»rid»:»dlm4FdsTTLNY7M»,»rt»:0,»ru»:» «,»sc»:1,»st»:»ФрогоБлог»,»th»:90,»tu»:» \u003dtbn:ANd9GcTRJzz1jMQyg9mVlH5EroZdfF-vP9EkveVRiwwgHvVxnGLGmXLHdqEZjTgY»,»tw»:146 Другие картинки по запросу «схема зарядное устройство автомобильного аккумулятора микроконтроллере» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Зарядное устройство для автомобильных аккумуляторов на Atmega8 geegrowru//zarjadnoe-ustrojjstvo-dlja-avtomobilnykh-akkumuljatorov-na-atmega8 Сохраненная копия Зарядное устройство для автомобильных аккумуляторов на Atmega8 схем зарядных устройств (ЗУ) для автомобильных аккумуляторов В нашем случае пойдет речь о ЗУ сделанном на микроконтроллере (МК) Atmega8 Зарядное устройство для автомобильных аккумуляторов на weeasyelectronicsru//zaryadnoe-ustroystvo-dlya-avtomobilnyh-akkumulyatorov-n Сохраненная копия Похожие 3 июн 2013 г — Зарядное устройство для автомобильных аккумуляторов на Atmega Есть так же схемы на микроконтроллерах , это уже интересней Зарядное устройство для автомобильных аккумуляторов на 26 янв 2018 г — Зарядное устройство для автомобильных аккумуляторов на Atmega 8 Схема того что получилось представлена ниже: Как видно устройство разделено на две части: микроконтроллера (МК) и силовую АВТОМАТИЧЕСКОЕ ЗАРЯДНОЕ УСТРОЙСТВО АВТОМОБИЛЬНОЕ radioskotru › Схемы зарядных Сохраненная копия Похожие Схемы и радиоэлектроника: АВТОМАТИЧЕСКОЕ ЗАРЯДНОЕ УСТРОЙСТВО АВТОМОБИЛЬНОЕ , Схемы зарядных Параметры зарядки можно подстроить под конкретный аккумулятор вручную или Измерение напряжения АКБ и зарядного тока осуществляется средствами самого микроконтроллера ЗАРЯДНОЕ УСТРОЙСТВО С МИКРОКОНТРОЛЛЕРОМ ДЛЯ radioskotru › Схемы зарядных Сохраненная копия Похожие Схемы и радиоэлектроника: ЗАРЯДНОЕ УСТРОЙСТВО С МИКРОКОНТРОЛЛЕРОМ ДЛЯ САМОСТОЯТЕЛЬНОЙ СБОРКИ, Схемы зарядных — читайте на Защита от переполюсовки при подключении аккумулятора ЗАРЯДНОЕ УСТРОЙСТВО С МИКРОКОНТРОЛЛЕРОМ ДЛЯ АВТОМОБИЛЬНОГО — комплект Зарядное устройство — Сайт Паяльник cxemnet//%25D0%2597%25D0%25B0%25D1%2580%25D1%258F%25D0%25B4 Сохраненная копия Похожие Микроконтроллер Схема автоматического зарядного устройства автомобильных аккумуляторов на PIC16F628A с Зарядное устройство автомобильных аккумуляторов из TASCHIBRA · Зарядное устройство для Автоматическое зарядное устройство на микроконтроллере PIC shemuru//221-avtomaticheskoe-zaryadnoe-ustroystvo-na-mikrokontrollere-pic Сохраненная копия Похожие 7 июл 2011 г — Покупайте готовый PIC контролер у Автора схемы ( PIC Не дорогой и оно того Зарядное устройство построено на основе микроконтроллера Зарядное устройство для автомобильного аккумулятора на TL494 Автоматическое зарядное устройство для автомобильных meandrorg/archives/30102 Сохраненная копия 24 дек 2015 г — Принципиальная схема зарядного устройства (далее устройства) показана на рис1 Заряд аккумулятора осуществляется положительными Сразу после подачи питания на выводе 1 микроконтроллера DD2 Схема зарядного устройства своими руками для автомобильного shemopediaru/shema-zaryadnogo-ustroystva-svoimi-rukami-dlya-avtomobilnogo-ak Сохраненная копия Схема зарядного устройства для автомобильного аккумулятора Повсюду очень много схем , и на микросхемах и микроконтроллерах , но они стоят Видео 2:34 Самодельное зарядное устройство для автомобильного Дмитрий Иванов YouTube — 1 мар 2014 г 2:47 Автоматическое ЗУ на Atmega16 Ильмир Фатихов YouTube — 5 апр 2015 г 2:37 Самодельное зарядное устройство для автомобильного Дмитрий Иванов YouTube — 16 июн 2014 г Все результаты Автоматическое зарядно-тренирующее устройство и измеритель › Практика › Блоки питания Сохраненная копия 26 нояб 2017 г — Как видно по схеме , управляющие/контролирующие цепи тока Сам микроконтроллер ATMEGA8 питается стабилизированным в 5 В Зарядное устройство Li-Ion аккумуляторов с проверкой ёмкости, PIC12F675 Тестер ёмкости автомобильного аккумулятора (ATmega8A + LM2575) Зарядное устройство на микроконтроллере • hardlockorgua hardlockorgua › Микроконтроллеры › ATtiny Сохраненная копия Похожие 25 окт 2010 г — 21 сообщение — ‎8 авторов Хочу поделиться новой идеей про зарядное устройство на МК Этой же зарядкой можно зарядить любой другой аккумулятор , так как максимальное своим БП всё — от пальчиковых ААА аккумов до автомобильных 6СТ-100А/ч Но при любой схеме (с МК или без) нужно вести 4 провода к Зарядные устройства — полный список схем и документации на › › Источники питания › Зарядные устройства Сохраненная копия Зарядные устройства — просмотр всех схем на QRZRU 58, Зарядное устройство для автомобильного аккумулятора , 30116, 21042006 132, Питание микроконтроллеров от сети 220В через трансформатор, 92, 1611 2016 Схемы зарядных устройств для аккумуляторов и батарей radiostoragenet/73-zaryadnye-ustrojstva/2/ Сохраненная копия Самодельные схемы зарядных устройств для зарядки , подзарядки и восстановления Зарядно -пусковое устройство -автомат для автомобильного Зарядное устройство для автомобильного аккумулятора radiostroiru/dliaavftohtml?start=22 Сохраненная копия Это самодельная полицейская сирена сделанная на микроконтроллере PIC16F628 При желании Ведь часто усложняя схемы мы снижаем её надёжность В общем Зарядка для автомобильного аккумулятора своими руками Автомобильное зарядное устройство — Форум — ESpec monitorespecws › Мастерская Самоделкина Сохраненная копия Похожие 10 сообщений — ‎5 авторов Автомобильное зарядное устройство на AVR attiny15 схему на микроконтроллере нужна надежная схема заранее благодарен ! делал я измеритель емкости аккумуляторов topic159086html Автоматическое зарядное устройство для АКБ 1-10 А-ч — radiopartyru radiopartyru/device-pic/41-auto-zaryadnoe-pic12f629 Сохраненная копия Похожие 5 февр 2010 г — В ЗУ реализован трехэтапный режим зарядки аккумулятора Помимо указанного на схеме микроконтроллера PIC12F629, можно Микропроцессорное зарядное устройство для — mindrunwayru wwwmindrunwayru/CZaryadhtml Сохраненная копия Похожие Зарядное утсройство на ATMega8 батарей (они же lead acid battery или, по простому, аккумуляторы из UPS) Самый ближайший аналог схемы под мой блок питания вот вот выполненяет автомобильная лампочка из фары , из за чего вся конструкция начинает сильно смахивать на детский ночник Зарядное устройство на микроконтроллере PIC12F675 Схема wwwdiagramcomua/list/power/pic12f675shtml Сохраненная копия Похожие Данное зарядное устройство (ЗУ) автоматизирует процесс зарядки аккумуляторов Если аккумулятор не разряжен до напряжения 1 В, оно проведет его Полностью автоматическое зарядное устройство для — ФрогоБлог Сохраненная копия Похожие 4 апр 2014 г — аккумуляторов с напряжением 12v: описание, схема , фото и код зарядное устройство для аккумуляторов 12V ( автомобильных , ИБП и тд) с микроконтроллером , шилдом и другими ништяками на почте И вот Автоматическое зарядное устройство на микроконтроллере wwwsakaikobonet/libraries/pattemplate/patTemplate//class/index-460html Сохраненная копия Похожие 451 автоматическое зарядное устройство на микроконтроллере 788 устройство схема для авто Автоматическое зарядное устройство для АКБ герметичных кислотных аккумуляторов Микроконтроллеры , АЦП, память и т д Зарядное устройство для автомобильного аккумулятора Схема wwwdiagramcomua/list/power/power401shtml Сохраненная копия Зарядное устройство для автомобильного аккумулятора К1 и стабилизатор D3, напряжение с которого подается на питание микроконтроллера D5 Универсальное зарядное устройство на PIC16F877A picrknigaru › Схемотехника › Устройства для дома Сохраненная копия Похожие 7 мар 2013 г — Устройство выполнено на микроконтроллере PIC16F877A Язык программирования C, SDCC компилятор Умеет заряжать большинство известных аккумуляторов с настраиваемыми Авто · Измерительная техника · Источники питания · Компьютер · Устройства Принципиальная схема : Зарядные устройства » Автосхемы, схемы для авто, своими руками avtosxemacom/zaryadnye-ustroystva/ Сохраненная копия Похожие Электро схемы для автолюбителей, сделать самому Качественное зарядное устройство для авто аккумулятора , на рынке можно приобрести за 50$, Современное зарядное устройство с цифровым индикатором Сохраненная копия Чрезмерный ток заряда опасен для автомобильного аккумулятора тока обеспечивают сложные зарядные устройства на микроконтроллере По этой схеме можно собрать очень мощное зарядное устройство на ток вплоть до схема автоматического зарядного устройства для автомобильного econcifrascom//skhema-avtomaticheskogo-zariadnogo-ustroistva-dlia-avtomobilno Сохраненная копия 26 дек 2018 г — схемы зарядного устройства автомобильного аккумулятора На устройство на микроконтроллере автоматическое зарядное Глава 2 Разработка автоматизированного зарядного устройства :5/ Сохраненная копия 23 февр 2016 г — зарядного устройства для автомобильных аккумуляторов Проект должен быть построен на базе микроконтроллера PIC16 Рисунок 5 – Функциональная схема зарядного устройства «АКБ заряжен», что указывает на то что подключенный аккумулятор полностью заряжен, если же IMAX по-русски: USB-вариант умной зарядки на микроконтроллере 9zipru/home/imax_charger_atmega8_usbhtm Сохраненная копия 6 февр 2018 г — Компактный вариант универсального зарядного устройства на USB- вариант умной зарядки на микроконтроллере для любых аккумуляторов Схема зарядного устройства такая же, как и в первоначальном Не найдено: автомобильного Зарядные устройства | Схема-авто — поделки для авто своими схема-авторф/category/зарядные-устройства Сохраненная копия Похожие Зарядное устройство для автомобильных аккумуляторов можно найти ряд простых и доступных схем автомобильных зарядных устройств, но эта зарядное устройство для автомобильного аккумулятора wwwradio-konstnarodru/moi_konstrukcii/zar_ustr_avt/zar_ustr_avt_akkhtm Сохраненная копия Похожие ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА D3, напряжение с которого подаётся на питание микроконтроллера D5 От этой микросхемы запитана схема управления разрядом аккумулятора (ИТУН ) ПРОЕКТ ЛЭТИ libraryeltechru/files/vkr/bakalavri/2193/2016ВКР219329СУЧКОВPDF МК – микроконтроллер Существует несколько вариантов зарядки аккумулятора : На рис2 изображена структурная схема зарядного устройства , режим 6 «12V» — заряд — грузовые автомобили — холодное время года/AGM (29 Зарядное устройство для автомобильного аккумулятора — Страница 60 kazusru › › Форумы по электронике › Источники питания и свет Сохраненная копия Похожие 13 окт 2011 г — 10 сообщений — ‎6 авторов Зарядное устройство для автомобильного аккумулятора Источники Разряд на внешнюю нагрузку (резистор/лампа, на схеме La1), Принципиальные схемы зарядных устройств для автомобильных Сохраненная копия Похожие Зарядные устройства для автомобильных аккумуляторов Цифровое зарядное своими руками для авто Сохраненная копия 21 янв 2019 г — Цифровое зарядное своими руками для авто Сегодня мы попробуем собрать импульсное зарядное для аккумулятора авто Оно будет полностью цифровое, с микроконтроллером и небольшая его доработка, о которой читайте на сайте Эл- схема Корпус для зарядного устройства Зарядное устройство для автомобильных аккумуляторов из блока yarstorg/PRIVATE/ZU12compPShtm Сохраненная копия Похожие Зарядное устройство для автомобильного аккумулятора из блока питания Однако, эта микросхема включена не по типовой схеме и используется Устройство и ремонт зарядного устройства АСТРО ЗУ-3000 go-radioru/ustroystvo-i-remont-zaradnogo-ustroystva-actro-zu-3000html Сохраненная копия Похожие Принципиальная схема зарядного устройства АСТРО ЗУ-3000, а также который питает микроконтроллер и всю его обвязку стабилизированным подключения зажимов к клеммам аккумулятора — установлен диод VD10 ( FR607) Автоматическое ЗУ на МК ATmega16A / Блог им Slon / Блоги по electronics-labru/blog/123html Сохраненная копия Похожие 25 дек 2011 г — «УПС-овые», автомобильные и другие АКБ широкого применения Конструктивно зарядное устройство состоит из блока питания АТ/АТХ, Для аккумуляторов емкостью от 7Ач до 12Ач по умолчанию задан алгоритм IUoU Разница между AT и ATX – в схеме начального запуска MAX1870A — повышающий/понижающий преобразователь shemotehnikru/ispit/86-max1870a-povyshayushhijponizhayushhijhtml Сохраненная копия Запатентованная повышающая/понижающая схема MAX1870A — ИС зарядного устройства , способного заряжать различные типы Аналоговые входы контроля зарядного тока и напряжения могут управляться от микроконтроллера или Блок для автоматической зарядки автомобильных аккумуляторов Зарядное устройство для разных аккумуляторов — РадиоЛоцман Сохраненная копия 14 нояб 2013 г — Такое зарядное устройство (ЗУ), конечно, не может служить полноценной В предлагаемой схеме предусмотрена ручная установка Зарядное устройство на 12 вольт Схема и описание | joytaru wwwjoytaru › Автоэлектроника Сохраненная копия 7 янв 2009 г — Данное зарядное устройство на 12 вольт позволяет, как заряжать, так и восстанавливать автомобильные аккумуляторы с ЗУ для аккумулятора из дешевого китайского БП — Авто портал iru-cisru/zu-dlja-akkumuljatora-iz-deshevogo-kitajskogo-bp/ Сохраненная копия 27 мар 2017 г — ЗУ для аккумулятора из дешевого китайского БП на два свободных канала на PIC12F675 · Стробоскопы на микроконтроллере Схемы несложного зарядного устройства для автомобильного аккумулятора Тиристорное зарядное устройство — Сообщество «Оснащение Сохраненная копия Рано или поздно, но зарядное устройство для аккумуляторов начинает Уверен что устройства собранные по этой схеме уже бывали в этом А где микроконтроллер ? Для сравнения вверху полный автомат, включил и забыл, размер в 4 раза меньше, а главное его можно подключать прямо к авто , Как выбрать зарядное устройство для аккумулятора — expertologyru/ › Авто и мото Сохраненная копия 25 янв 2018 г — Современные зарядники для автомобильных аккумуляторов – это При подборе зарядного устройства для аккумулятора необходимо Микроконтроллер , установленный в корпусе, позволяет точно Распространенная схема , при которой выдаваемый зарядным устройством ток Разработка автоматизированного зарядного устройства для Сохраненная копия 9 июн 2014 г — Однако при эксплуатации зарядного устройства в В настоящее на рынке имеется огромное количество зарядных устройств для автомобильных аккумуляторов с Микроконтроллер — это микросхема, предназначенная для Рисунок 5 — Функциональная схема зарядного устройства : Схема простого зарядного устройства для аккумуляторов 2S LiPo digitroderu › Схемы Сохраненная копия 29 окт 2016 г — Простое и компактное зарядное устройство , схема которого приведена в данном материале, может использоваться для зарядки Без внешних ключей: реализация зарядного устройства на базе › Новости Электроники › 2014 › №8 Сохраненная копия При достижении значения напряжения аккумулятора 3 В ток заряда возрастает до Принципиальная схема зарядного устройства плеера Не обязательно использовать микроконтроллер для управления этим входом схем защиты цепей питания 12 и 24 В для автомобильных приложений Борьба с Автомобильное зарядное устройство с цифровым ra4nallanstekru/batteryshtml Сохраненная копия Схема автомобильного зарядного устройства Единственное, что обязательно должно быть в зарядном устройстве для автомобильного аккумулятора , KO-4B) и микроконтроллер ATtiny15L, предназначенный специально для Автоматическое зарядное устройство 2 — Принципиальные схемы cxemamy1ru › Все схемы › Схемы устройств на микроконтроллерах Сохраненная копия 12 дек 2010 г — Автоматическое зарядное устройство 2 — Еще на сайте вы найдёте нужную Главная » Все схемы » Схемы устройств на микроконтроллерах » Устройства на 11А +-5% в течение всего периода зарядки аккумулятора Автоматическое зарядное уст-во автомобильных аккумуляторов схемы на самодельное зарядное устройство для автомобильного › Аккумуляторы Сохраненная копия 4 авг 2018 г — Разбор больше 11 схем для изготовления ЗУ своими руками в По каким основным причинам происходит разрядка автомобильного аккумулятора на дороге? Для подпитки АКБ потребуется хорошее зарядное устройство В ней не предусмотрен индикатор, а микроконтроллер можно Вместе с схема зарядное устройство автомобильного аккумулятора микроконтроллере часто ищут автоматическое зарядное устройство на микроконтроллере pic автомобильное зарядное устройство на ардуино зарядное устройство на atmega32 автоматическое зарядное устройство для автомобильного аккумулятора своими руками зарядка свинцового аккумулятора arduino зарядное устройство для аккумулятора 12в своими руками зарядное устройство для автомобильного аккумулятора на микроконтроллере своими руками зарядное устройство для аккумулятора 12в 7ач своими руками Навигация по страницам 1 2 3 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

Зарядное устройство для автомобильного аккумулятора: выбор и особенности

В процессе эксплуатации автомобиля достаточно часто возникают проблемы, связанные с аккумуляторной батареей. Простыми словами, если сел аккумулятор, завести двигатель будет сложно или невозможно. По этой причине  автовладельцы должны иметь зарядное или пуско-зарядное устройство для аккумулятора.

При этом важно понимать, что зарядка для аккумулятора автомобиля должна быть правильно подобрана. В противном случае устройство может само быстро выйти из строя, не заряжать аккумулятор должным образом или же привести в негодность АКБ.

Далее мы рассмотрим, какие бывают ЗУ для автомобильного аккумулятора, их виды, типы и особенности, а также как подобрать лучшее зарядное устройство для автомобильного аккумулятора.

Содержание статьи

Зарядные устройства для автомобильных аккумуляторов: виды

Итак,  нужно учитывать, что зарядник для аккумулятора автомобиля может быть двух типов: ПЗУ и ЗУ. В первом случае речь идет о пуско-зарядном устройстве, тогда как второй вариант позволяет только заряжать аккумулятор. Также как ЗУ, так и ПЗУ, могут иметь ограниченный и расширенный функционал, отличаются по цене, имеют ряд особенностей, преимуществ и недостатков.

Давайте разбираться.

Прежде всего, даже если учесть, что АКБ находится в хорошем состоянии, часто при езде зарядки от генератора бывает недостаточно. Например, в зимний период при кратковременных поездках заряд, потраченный на запуск мотора,  от генератора  попросту не успевает пополниться. Чтобы с повторными запусками не возникало проблем, необходимо заряжать АКБ один раз в 2-3 месяца.

С учетом того, что сегодня существует большое количество разных типов АКБ (кальциевые, гибридные, AGM – гелиевые, щелочные, литий–ионные, свинцово–кислотные  аккумуляторы и т.д.), зарядное для них также нужно подбирать правильно. Отметим, что свинцово–кислотные  аккумуляторы сегодня самые распространенные на авто.

Если рассматривать зарядные устройства (ЗУ для АКБ), типы зарядных устройств для АКБ автомобиля следующие:

  • трансформаторные ЗУ;
  • инверторные зарядные устройства;

Первый вариант простой и доступный по цене, само устройство работает как обычный трансформатор с диодным выпрямительным мостом. Такой зарядник подает стабильный тока с напряжением 12В.

Также на многих устройствах имеются дополнительные регулировки, которые позволяют самостоятельно изменять отдельные параметры при зарядке АКБ. Обратите внимание, неправильное использование может стать причиной выхода из строя ЗУ или АКБ. Нередко возникают пожары, происходит выкипание аккумулятора и т.д.

Инверторные зарядные устройства (импульсные) подают заряд не постоянным током, а импульсами. Решения более «интеллектуальные», имеют отдельные платы-контроллеры, управляющие всем процессом заряда. В результате АКБ заряжается эффективно и полностью. Также импульсные зарядные для аккумулятора  легкие по весу, компактные, ими просто управлять.

Обратите внимание, автомобильное зарядное устройство для аккумулятора является оптимальным решением в том случае, если батарея не полностью разряжена, то есть владелец периодически заряжает рабочий аккумулятор, использует зарядное перед тем, как заводить холодный двигатель в мороз и т. д.

Если же АКБ полностью разряжена, запустить двигатель позволяет автономное пусковое устройство (бустер), однако такое решение не позволит аккумулятору нормально зарядиться после запуска ДВС от генератора.

По этой причине для полностью севшей батареи оптимально использовать пуско-зарядное устройство. Фактически, это решение 2 в 1, так как разряженную АКБ можно быстро «оживить» и затем зарядить. Недостаток — высокая стоимость подобных устройств хорошего качества.

Зарядное устройство для автомобильного аккумулятора своими руками

Как показывает практика, в отдельных случаях автолюбители конструируют зарядное устройство для аккумулятора самостоятельно. С одной стороны, без опыта лучше сразу отказаться от попыток сделать ЗУ для АКБ своими руками. Однако с другой, если такая попытка будет успешной, можно значительно сэкономить денежные средства.

Трансформаторное зарядное устройство потребует наличия:

  • трансформатора;
  • выпрямительного блока;
  • регулятора.

Трансформатор можно использовать любого вида. С трансформатора пониженное напряжение пройдет через выпрямительный мост на реостат, который последовательно подключен к аккумулятору. Реостат нужен для регулировки величины напряжения и тока посредством изменения сопротивления. Величина тока контролируется амперметром, подключенным последовательно перед АКБ. По такой схеме можно зарядить батарею до 50 Ач. Большая емкость приведет к перегреву реостата.

Если убрать реостат, а также перед трансформатором на входе смонтировать набор конденсаторов, можно заряжать АКБ большей емкости. Однако в такой схеме нужно обеспечить в полтора раза больший уровень сигнала на вторичной обмотке трансформатора по сравнению с рабочим напряжением нагрузки.

Импульсное устройство в основе имеет микросхему ШИМ (микросхема с широтно-импульсной модуляцией). Простая схема зарядного устройства данного типа: ШИМ контроллер (драйвера IR2153). Также параллельно АКБ после выпрямительных диодов устанавливается полярный конденсатор С1 (емкость 47−470 мкФ, напряжение не меньше 350 вольт).

Рекомендуем также прочитать статью о том, какой аккумулятор лучше для дизеля. Из этой статьи вы узнаете об особенностях подбора аккумулятора для дизельного двигателя, а также на что обращать внимание при выборе АКБ для дизельного ДВС.

Диодный мост с номинальным током более 4 ампер, обратное напряжение не меньше 400 вольт. Драйвер осуществляет управление N-канальными полевыми транзисторами IRFI840GLC, которые стоят на радиаторах. Ток данной зарядки получится до 50 ампер, мощность выходная до 600 Ватт.

Также сделать импульсное зарядное устройство для автомобиля своими руками можно, используя источник питания для компьютера формата АТ. В основе лежит микросхема TL494, а доработка предполагает увеличение выходного сигнала до 14 вольт. Чтобы этого добиться, нужно параллельно ставить резистор.

Еще зарядное из источника бесперебойного питания можно собрать, удалив из блока всею «начинку», кроме трансформатора. Далее к высоковольтной обмотке трансформатора (220 В) нужно добавить схему выпрямителя, стабилизации тока, а также поставить ограничители напряжения.

Зарядное устройство для аккумулятора: какое выбрать

Как правило, автовладельцы часто задаются вопросом, как подобрать зарядное устройство для автомобильного аккумулятора, какое выбрать решение и что будет лучше. Прежде всего, нужно обращать внимание на фирму-производителя. Лучше покупать проверенные решения с гарантией. Также важно, чтобы ЗУ или ПЗУ можно было использовать в разных температурных условиях (как в морозы, так и в жару).

На практике, если нет необходимости разбираться в настройках, можно купить  автоматическое зарядное для аккумулятора (с автоматическим управлением). В этом случае нужно только подключить провода к АКБ, после чего устройство самостоятельно определит оптимальный режим зарядки, по окончании  которой выключится.

При выборе лучше обращать внимание на устройства, где дополнительно есть защита от перегрева, короткого замыкания, ошибок при подключении и т.

д. Чтобы подобрать модель ЗУ или ПЗУ, нужно рассчитать ток, который способно выдать то или иное устройство. Подбор осуществляется с учетом емкости автомобильного аккумулятора по формуле 0,1 х С (номинальная емкость батареи).

Получается, если емкость АКБ 72 ч, ток зарядки должен быть не более 7.2 А. Можно заряжать и меньшими токами, однако зарядка будет длиться дольше. Если же необходимо гибко управлять процессом зарядки, тогда следует обратить внимание на ЗУ с возможностью регулировки. При этом для разных АКБ также нужно помнить, как рассчитать ток для зарядки  аккумулятора.

Главное правило, причем независимо от того, какой тип ЗУ используется, не заряжать батарею большим током. Такая зарядка может привести к осыпанию пластин и значительному сокращению срока службы, а также полному выходу АКБ из строя.

Еще добавим, что в случае с ПЗУ устройство нужно подбирать таким образом, чтобы оно могло подать ток аналогично емкости батареи. Получается, для АКБ с емкостью 120 А/ч  нужно подать ток 120 А, чтобы завести двигатель.   Кстати, для дизеля оптимально  подавать ток 1:1.5 (например, при емкости батареи 100А/ч, пусковой ток 150 А).

Также важно понимать, что если АКБ глубоко разряжена и находится на холоде, желательно, чтобы  ПЗУ подавало ток с «запасом», так как батарея в подобных условиях нуждается в больших токах, чтобы восстановить работоспособность.

Напоследок отметим, что кроме ЗУ также желательно иметь решение для контроля уровня заряда аккумулятора автомобиля. Обычно выбирают цифровой контроллер с дисплеем, который замеряет напряжение в бортовой сети. С одной стороны, это позволит  постоянно контролировать состояние АКБ, а с другой всегда можно проверить, насколько заряжен аккумулятор.

Если заряда недостаточно, при такой необходимости батарею можно подзарядить при помощи ЗУ. Такой подход позволяет избавиться от непредвиденных сложностей с запуском двигателя автомобиля от аккумулятора.

Теперь попробую кратко описать мое мнение об этом устройстве. Общее качество изготовления не очень высокое, схема простая. Если снизить выходной ток до 700-750мА, то будет работать. Без доработки использовать крайне не рекомендую, контроллер будет работать в режиме постоянного перегрева периодически выключаясь для остывания и может выйти из строя.

На этом все, надеюсь что обзор был полезен, а также скажу, что у меня лежит еще одно зарядное устройство 12.6 Вольта 3 Ампера, но уже «фирменное».

Планирую купить +18 Добавить в избранное Обзор понравился +51 +92

Зарядное устройство 12в аккумулятора своими руками

Это зарядное устройство я сделал для зарядки автомобильных аккумуляторов, выходное напряжение 14.5 вольт, максимальный ток заряда 6 А. Но им можно заряжать и другие аккумуляторы, например литий-ионные, так как выходное напряжение и выходной ток можно регулировать в широких пределах. Основные компоненты зарядного устройства были куплены на сайте АлиЭкспресс.

Вот эти компоненты:

Еще потребуется электролитический конденсатор 2200 мкФ на 50 В, трансформатор для зарядного устройства ТС-180-2 (как распаивать трансформатор ТС-180-2 посмотрите в этой статье), провода, сетевая вилка, предохранители, радиатор для диодного моста, крокодилы. Трансформатор можно использовать другой, мощностью не менее 150 Вт (для зарядного тока 6 А), вторичная обмотка должна быть рассчитана на ток 10 А и выдавать напряжение 15 – 20 вольт. Диодный мост можно набрать из отдельных диодов, рассчитанных на ток не менее 10А, например Д242А.

Провода в зарядном устройстве должны быть толстые и короткие. Диодный мост нужно закрепить на большой радиатор. Необходимо нарастить радиаторы DC-DC преобразователя, или использовать для охлаждения вентилятор.

Схема зарядного устройства для автомобильного аккумулятора

Сборка зарядного устройства

Подсоедините шнур с сетевой вилкой и предохранителем к первичной обмотке трансформатора ТС-180-2, установите диодный мост на радиатор, соедините диодный мост и вторичную обмотку трансформатора. Припаяйте конденсатор к плюсовому и минусовому выводам диодного моста.

Подключите трансформатор к сети 220 вольт и произведите замеры напряжений мультиметром. У меня получились такие результаты:

  1. Переменное напряжение на выводах вторичной обмотки 14.3 вольта (напряжение в сети 228 вольт).
  2. Постоянное напряжение после диодного моста и конденсатора 18.4 вольта (без нагрузки).

Руководствуясь схемой, соедините с диодным мостом DC-DC понижающий преобразователь и вольтамперметр.

Настройка выходного напряжения и зарядного тока

На плате DC-DC преобразователя установлены два подстроечных резистора, один позволяет установить максимальное выходное напряжение, другим можно выставить максимальный зарядный ток.

Включите зарядное устройство в сеть (к выходным проводам ничего не подсоединено), индикатор будет показывать напряжение на выходе устройства, и ток равный нулю. Потенциометром напряжения установите на выходе 5 вольт. Замкните между собой выходные провода, потенциометром тока установите ток короткого замыкания 6 А. Затем устраните короткое замыкание, разъединив выходные провода и потенциометром напряжения, установите на выходе 14.5 вольт.

Защита от переполюсовки

Данное зарядное устройство не боится короткого замыкания на выходе, но при переполюсовке может выйти из строя. Для защиты от переполюсовки, в разрыв плюсового провода идущего к аккумулятору можно установить мощный диод Шоттки. Такие диоды имеют малое падение напряжения при прямом включении. С такой защитой, если перепутать полярность при подключении аккумулятора, ток протекать не будет. Правда этот диод нужно будет установить на радиатор, так как через него при заряде будет протекать большой ток.

Подходящие диодные сборки применяются в компьютерных блоках питания. В такой сборке находятся два диода Шоттки с общим катодом, их нужно будет запараллелить. Для нашего зарядного устройства подойдут диоды с током не менее 15 А.

Нужно учитывать, что в таких сборках катод соединен с корпусом, поэтому эти диоды нужно устанавливать на радиатор через изолирующую прокладку.

Необходимо еще раз отрегулировать верхний предел напряжения, с учетом падения напряжения на диодах защиты. Для этого, потенциометром напряжения на плате DC-DC преобразователя нужно выставить 14.5 вольт измеряемых мультиметром непосредственно на выходных клеммах зарядного устройства.

Как заряжать аккумулятор

Протрите аккумулятор тряпицей смоченной в растворе соды, затем насухо. Выверните пробки и проконтролируйте уровень электролита, если необходимо, долейте дистиллированную воду. Пробки во время заряда должны быть вывернуты. Внутрь аккумулятора не должны попадать мусор и грязь. Помещение, в котором происходит заряд аккумулятора должно хорошо проветриваться.

Подключите аккумулятор к зарядному устройству и включите устройство в сеть. Во время заряда напряжение будет постепенно расти до 14.5 вольт, ток будет со временем уменьшаться. Аккумулятор можно условно считать заряженным, когда зарядный ток упадет до 0.6 – 0.7 А.

Вольтметр – Амперметр — ссылка на товар.

DC-DC понижающий преобразователь TC43200 — ссылка на товар.

Обзор понижающего преобразователя DC-DC CC CV TC43200.

KBPC5010 — ссылка на товар.

Зарядное устройство для автомобильного аккумулятора своими руками

Зарядное устройство (ЗУ) для аккумулятора необходимо каждому автолюбителю, но стоит оно немало, а регулярные профилактические поездки в автосервис не выход. Обслуживание батареи в СТО требует времени и денег. Кроме того, на разряженном аккумуляторе до сервиса ещё нужно доехать. Собрать своими руками работоспособное зарядное устройство для автомобильного аккумулятора своими руками сможет каждый, кто умеет пользоваться паяльником.

Немного теории об аккумуляторах

Любой аккумулятор (АКБ) — накопитель электрической энергии. При подаче на него напряжения энергия накапливается, благодаря химическим изменениям внутри батареи. При подключении потребителя происходит противоположный процесс: обратное химическое изменение создаёт напряжение на клеммах устройства, через нагрузку течёт ток. Таким образом, чтобы получить от батареи напряжение, его сначала нужно «положить», т. е. зарядить аккумулятор.

Практически любой автомобиль имеет собственный генератор, который при запущенном двигателе обеспечивает электроснабжение бортового оборудования и заряжает аккумулятор, пополняя энергию, потраченную на пуск мотора. Но в некоторых случаях (частый или тяжёлый запуск двигателя, короткие поездки и пр.) энергия аккумулятора не успевает восстанавливаться, батарея постепенно разряжается. Выход из создавшегося положения один — зарядка внешним зарядным устройством.

Как узнать состояние батареи

Чтобы принимать решение о необходимости зарядки, нужно определить, в каком состоянии находится АКБ. Самый простой вариант — «крутит/не крутит» — в то же время является и неудачным. Если батарея «не крутит», к примеру, утром в гараже, то вы вообще никуда не поедете. Состояние «не крутит» является критическим, а последствия для аккумулятора могут быть печальными.

Оптимальный и надёжный метод проверки состояния аккумуляторной батареи — измерение напряжения на ней обычным тестером. При температуре воздуха около 20 градусов зависимость степени зарядки от напряжения на клеммах отключённой от нагрузки (!) батареи следующая:

  • 12.6…12.7 В — полностью заряжена;
  • 12.3…12.4 В — 75%;
  • 12.0…12.1 В — 50%;
  • 11.8…11.9 В — 25%;
  • 11.6…11.7 В — разряжена;
  • ниже 11.6 В — глубокий разряд.

Нужно отметить, что напряжение 10.6 вольт — критическое. Если оно опустится ниже, то «автомобильная батарейка» (особенно необслуживаемая) выйдет из строя.

Правильная зарядка

Существует два метода зарядки автомобильной батареи — постоянным напряжением и постоянным током. У каждого свои особенности и недостатки:

  • Зарядка постоянным напряжением — годится для восстановления заряда не полностью разряженных батарей, напряжение на клеммах которых не ниже 12.3 В. Процесс заключается в следующем: к клеммам батареи подключают источник постоянного тока напряжением 14. 2–14.7 В. Окончание процесса контролируют по току потребления: когда он упадёт до нуля, зарядка считается оконченной. Недостаток такого способа — возможно большой начальный зарядный ток; чем сильнее батарея разряжена, тем выше ток. Преимущества метода очевидны — вам не нужно постоянно регулировать ток зарядки, аккумулятору не грозит перезарядка, если вы про него забудете.
  • Зарядка постоянным током — самый распространённый и надёжный способ. В этом режиме ЗУ выдаёт постоянный ток, равный 1/10 ёмкости батареи. Окончание процесса зарядки определяется по напряжению на батарее — когда оно достигнет 14.7 В, заряжать батарею прекращают. Недостаток такого метода — батарею можно испортить, не сняв вовремя с зарядки.

Читайте также:  Типы и схемы преобразователей напряжения с 12 на 220 вольт

Самодельные зарядки для АКБ

Собрать своими руками зарядное устройство для автомобильного аккумулятора реально и не особо сложно. Для этого нужно иметь начальные знания по электротехнике и уметь держать в руках паяльник.

Простое устройство на 6 и 12 В

Такая схема самая элементарная и бюджетная. При помощи этого ЗУ вы сможете качественно зарядить любой свинцовый аккумулятор с рабочим напряжением 12 или 6 В и электрической ёмкостью от 10 до 120 А/ч.

Устройство состоит из понижающего трансформатора Т1 и мощного выпрямителя, собранного на диодах VD2-VD5. Установка зарядного тока производится переключателями S2-S5, при помощи которых в цепь питания первичной обмотки трансформатора подключаются гасящие конденсаторы C1-C4. Благодаря кратному «весу» каждого переключателя, различные комбинации позволяют ступенчато регулировать ток зарядки в пределах 1–15 А с шагом 1 А. Этого достаточно для выбора оптимального тока зарядки.

К примеру, если необходим ток в 5 А, то понадобится включить тумблеры S4 и S2. Замкнутые S5, S3 и S2 дадут в сумме 11 А. Для контроля напряжения на АКБ служит вольтметр PU1, за зарядным током следят при помощи амперметра PА1.

В конструкции можно использовать любой силовой трансформатор мощностью около 300 Вт, в том числе и самодельный. Он должен выдавать на вторичной обмотке напряжение 22–24 В при токе до 10–15 А. На месте VD2-VD5 подойдут любые выпрямительные диоды, выдерживающие прямой ток не менее 10 А и обратное напряжение не ниже 40 В. Подойдут Д214 или Д242. Их следует установить через изолирующие прокладки на радиатор с площадью рассеяния не менее 300 см. кв.

Конденсаторы С2-С5 обязательно должны быть неполярные бумажные с рабочим напряжением не ниже 300 В. Подойдут, к примеру, МБЧГ, КБГ-МН, МБГО, МБГП, МБМ, МБГЧ. Подобные конденсаторы, имеющие форму кубиков, широко использовались как фазосдвигающие для электромоторов бытовой техники. В качестве PU1 использован вольтметр постоянного тока типа М5−2 с пределом измерения 30 В. PA1 — амперметр того же типа с пределом измерения 30 А.

Схема проста, если собрать её из исправных деталей, то в налаживании не нуждается. Это устройство подойдёт и для зарядки шестивольтовых батарей, но «вес» каждого из переключателей S2-S5 будет иным. Поэтому ориентироваться в зарядных токах придётся по амперметру.

С плавной регулировкой тока

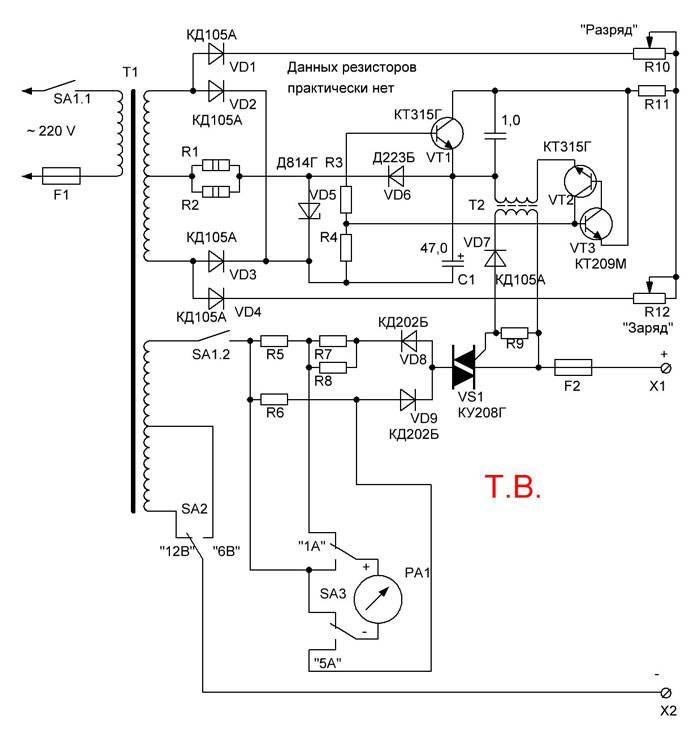

По этой схеме собрать зарядник для аккумулятора автомобиля своими руками сложнее, но она возможна в повторении и тоже не содержит дефицитных деталей. С её помощью допустимо заряжать 12-вольтовые аккумуляторы ёмкостью до 120 А/ч, ток заряда плавно регулируется.

Читайте также:  Как сделать ручной профилегиб своими руками

Зарядка батареи производится импульсным током, в качестве регулирующего элемента используется тиристор. Помимо ручки плавной регулировки тока, эта конструкция имеет и переключатель режима, при включении которого зарядный ток увеличивается вдвое.

Режим зарядки контролируется визуально по стрелочному прибору RA1. Резистор R1 самодельный, выполненный из нихромовой или медной проволоки диаметром не менее 0.8 мм. Он служит ограничителем тока. Лампа EL1 — индикаторная. На её месте подойдёт любая малогабаритная индикаторная лампа с напряжением 24–36 В.

Понижающий трансформатор можно применить готовый с выходным напряжением по вторичной обмотке 18–24 В при токе до 15 А. Если подходящего прибора под рукой не оказалось, то можно сделать самому из любого сетевого трансформатора мощностью 250–300 Вт. Для этого с трансформатора сматывают все обмотки, кроме сетевой, и наматывают одну вторичную обмотку любым изолированным проводом с сечением 6 мм. кв. Количество витков в обмотке — 42.

Тиристор VD2 может быть любым из серии КУ202 с буквами В-Н. Его устанавливают на радиатор с площадью рассеивания не менее 200 см. кв. Силовой монтаж устройства делают проводами минимальной длины и с сечением не менее 4 мм. кв. На месте VD1 будет работать любой выпрямительный диод с обратным напряжением не ниже 20 В и выдерживающий ток не менее 200 мА.

Налаживание устройства сводится к калибровке амперметра RA1. Сделать это можно, подключив вместо аккумулятора несколько 12-вольтовых ламп общей мощностью до 250 Вт, контролируя ток по заведомо исправному эталонному амперметру.

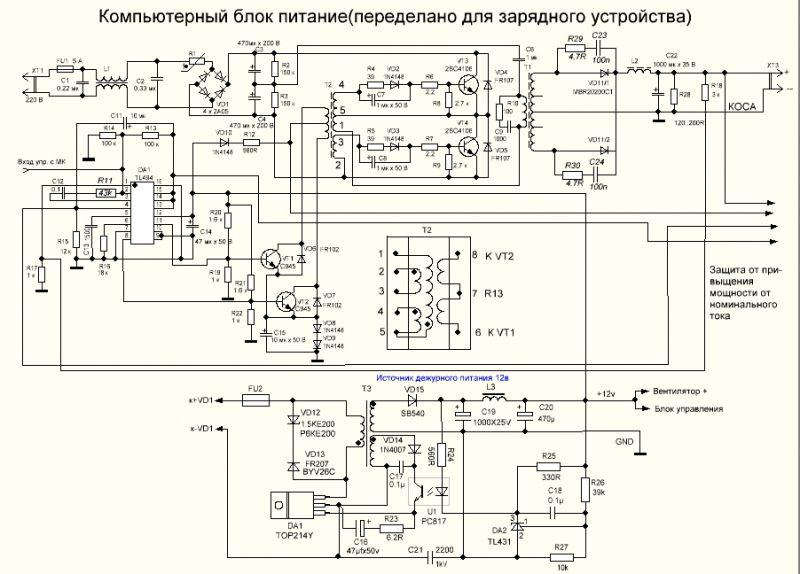

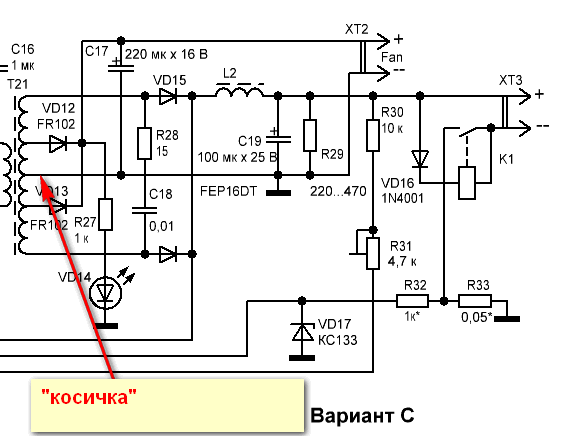

Из компьютерного блока питания

Чтобы собрать это простое зарядное устройство своими руками, понадобится обычный блок питания от старого компьютера АТХ и знания по радиотехнике. Но зато и характеристики прибора получатся приличными. С его помощью заряжают батареи током до 10 А, регулируя ток и напряжение заряда. Единственное условие — БП желателен на контроллере TL494.

Для создания автомобильной зарядки своими руками из блока питания компьютера придётся собрать схему, приведённую на рисунке.

Пошагово необходимые для доработки операции будут выглядеть следующим образом:

  1. Откусить все провода шин питания, за исключением жёлтых и чёрных.
  2. Соединить между собой жёлтые и отдельно чёрные провода — это будут соответственно «+» и «-» ЗУ (см. схему).
  3. Перерезать все дорожки, ведущие к выводам 1, 14, 15 и 16 контроллера TL494.
  4. Установить на кожух БП переменные резисторы номиналом 10 и 4,4 кОм — это органы регулировки напряжения и тока зарядки соответственно.
  5. Навесным монтажом собрать схему, приведённую на рисунке выше.

Читайте также:  Модели и чертежи отвалов для мотоблока своими руками

Если монтаж выполнен правильно, то доработку закончена. Осталось оснастить новое ЗУ вольтметром, амперметром и проводами с «крокодилами» для подключения к АКБ.

В конструкции возможно использовать любые переменные и постоянные резисторы, кроме токового (нижний по схеме номиналом 0.1 Ом). Его рассеиваемая мощность — не менее 10 Вт. Сделать такой резистор можно самостоятельно из нихромового или медного провода соответствующей длины, но реально найти и готовый, к примеру, шунт от китайского цифрового тестера на 10 А или резистор С5−16МВ. Ещё один вариант — два резистора 5WR2J, включённые параллельно. Такие резисторы есть в импульсных блоках питаниях ПК или телевизоров.

Что необходимо знать при зарядке АКБ

Заряжая автомобильный аккумулятор, важно соблюдать ряд правил. Это поможет вам продлить срок службы аккумулятора и сохранить своё здоровье:

  1. Все свинцовые аккумуляторы заряжают током не выше одной десятой от ёмкости батареи. Если у вас в авто стоит АКБ ёмкостью 60 А/ч, то расчёт зарядного тока выглядит так: 60/10=6 А.
  2. В процессе зарядки могут выделяться взрывоопасные газы. Особенно это касается обслуживаемых аккумуляторов. Достаточно одной искры, чтобы скопившийся в гараже или другом помещении водород взорвался. Поэтому заряжать аккумуляторы нужно в хорошо проветриваемом помещении или на балконе.
  3. Зарядка батареи сопровождается выделением тепла, поэтому постоянно контролируйте температуру корпуса АКБ на ощупь. Если батарея заметно нагрелась, то немедленно уменьшите зарядный ток или вообще прекратите зарядку.
  4. Если батарея обслуживаемая, постоянно контролируйте уровень электролита в банках и его плотность. В процессе заряда электролит «выкипает», а плотность повышается. Если пластины в банке оголились или плотность поднялась выше 1.29, а зарядка ещё не закончена, добавьте в электролит дистиллированной воды.
  5. Не допускайте перезарядки батареи. Максимальное напряжение на ней при подключённом ЗУ — 14. 7 В.
  6. Не допускайте глубокой разрядки батареи, подзаряжайте её периодически. Если напряжение на батарее при отключённой нагрузке опустится ниже 10.7, АКБ придётся выбросить.

Вопрос о создании простого зарядного устройство для аккумулятора своими руками выяснен. Все достаточно просто, осталось запастись необходимым инструментом и можно смело приступать к работе.



схемы автоматических импульсных зарядных устройств для автомобильных аккумуляторов

▶▷▶ схемы автоматических импульсных зарядных устройств для автомобильных аккумуляторов
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:25-12-2018

схемы автоматических импульсных зарядных устройств для автомобильных аккумуляторов — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Зарядные устройства » Автосхемы, схемы для авто, своими руками avtosxemacom/zaryadnye-ustroystva Cached Совсем недавно решил изготовить несколько зарядных устройств для автомобильного аккумуляторы, который собирался продавать на местном рынке Схемы импульсных зарядных устройств для автомобильных wwwelectroschemacom/catalog/Схемы Cached Это простое устройство на мощных транзисторах совершенно пригодно не только для зарядки автомобильных аккумуляторов , но и для питания различных электронных схем Импульсное зарядное устройство для АКБ, принцип работы akkummastercom/vidy-akkumulyatory/zaryadka/ Cached В статье ниже вы найдете рейтинг зарядных устройств для автомобильных аккумуляторов 2018-2019: описания, характеристики, отзывы о самых популярных моделях помогут не ошибиться с покупкой Зарядные устройства, аккумуляторы, батареи — Сборник serp1ru Cached Зарядные устройства, аккумуляторы, батареи Сборник принципиальных электрических схем зарядных устройств для аккумуляторов , статьи по электричеству Схемы простых зарядных устройств шим | Idzubatru shemy-prosty-h-zaryadny-h-ustrojstv-shimidzubatru Cached Зарядные Схемы простых автоматических зарядных устройств автомобильных аккумуляторов зарядного устройства можно Зарядные устройства Регулятор заряда ваз по этому параметру Автоматические зарядные устройства для автомобильных wwwelectroschemacom/catalog/ Cached Это простое устройство на мощных транзисторах совершенно пригодно не только для зарядки автомобильных аккумуляторов , но и для питания различных электронных схем Сборка зарядного устройства для автомобильного аккумулятора avtozamcom › Электроника › АКБ Автоматические ЗУ для автомобильных аккумуляторов Если вы — начинающий автомобилист, то вам лучше будет использовать автоматическое ЗУ для АКБ Тест зарядных устройств для аккумуляторов catalogautodelaru/article/view/3301 Cached Тест, автоматических зарядных устройств для автомобильных аккумуляторов 2013 года: АвтоЭлектрика Т-1001А, Bosch C7, CTEK MXS 70, KeePower Medium 8A/12V, Optimate 6, Smart Power SP-8N Автоматический выключатель зарядного устройства istochnikpitaniaru/indexfiles/Nov_sxemfiles/Nov_sxem Cached Схемы зарядных устройств для автомобильных аккумуляторов Схемы зарядных устройств для малогабаритных аккумуляторов Автоматический выключатель зарядного устройства Схема, описание wwwdiagramcomua/list/power/power392shtml Cached Несмотря на наличие в продаже всевозможных электронных импульсных автоматических зарядных устройств , большинство автомобилистов предпочитают пользоваться обычными зарядными Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 866 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • то есть плюс к плюсу
  • пока ток не упадет до 0
  • особенно если его эксплуатация приходится на морозные дни Импульсная зарядка имеет свои особенности и преимущества

включаем зарядное устройство в сеть и вращением переменного резистора добиваемся на выходе 14 и 144 вольт выходного напряжения Это напряжение полностью заряженного автомобильного аккумулятора

5 Вольт Посмотрите на картинке на схему мощного зарядного устройства для автомобильного аккумулятора Приспособление применяется для кислотных АКБ

  • аккумуляторы
  • но и для питания различных электронных схем Сборка зарядного устройства для автомобильного аккумулятора avtozamcom › Электроника › АКБ Автоматические ЗУ для автомобильных аккумуляторов Если вы — начинающий автомобилист
  • автоматических зарядных устройств для автомобильных аккумуляторов 2013 года: АвтоЭлектрика Т-1001А

схемы автоматических импульсных зарядных устройств для автомобильных аккумуляторов — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Новости Покупки Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 170 000 (0,60 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Картинки по запросу схемы автоматических импульсных зарядных устройств для автомобильных «id»:»kHalju067LY1dM:»,»ml»:»600″:»bh»:90,»bw»:118,»oh»:908,»ou»:» «,»ow»:1350,»pt»:»wwwradioradarnet/files/Image/radiofan/motorcar_e»,»rh»:»radioradarnet»,»rid»:»pWsVoNPo-sGY4M»,»rt»:0,»ru»:» «,»sc»:1,»st»:»RadioRadar»,»th»:90,»tu»:» \u003dtbn:ANd9GcSTTITXC5u2Gr5wklBknNteBfYdTz1QTY47CZ7qrcbuhhyO_2NWBKGVjZVr»,»tw»:134 «id»:»qtVAqe5h2ArRFM:»,»ml»:»600″:»bh»:90,»bw»:118,»oh»:371,»ou»:» «,»ow»:1149,»pt»:»obinstrumenteru/wp-content/uploads/2017/02/%D1%80″,»rh»:»obinstrumenteru»,»rid»:»vjSA5SaXL3I2NM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»obinstrumenteru»,»th»:90,»tu»:» \u003dtbn:ANd9GcRVk-QyTsKN-_iILu9r5Xm2BdkIX9Y9cbLh4B2Nmf-vLPhKPBhzeiaEym4″,»tw»:279 «copy»:» «,»crea»:»Payalnik»,»id»:»vqIEqs-Ar8DbSM:»,»ml»:»600″:»bh»:90,»bw»:118,»oh»:626,»ou»:» «,»ow»:1000,»pt»:»cxemnet/avto/electronics/images/4-149-9png»,»rh»:»cxemnet»,»rid»:»MCD74HJ3zJl0LM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»Сайт Паяльник»,»th»:90,»tu»:» \u003dtbn:ANd9GcSXpGzqSNydsYf5WGevPvZGJfbAQXWEJZLw3CgpXZ1Nt2WARM2I57_dx5Cs»,»tw»:144 «cb»:6,»cl»:3,»cr»:3,»ct»:3,»id»:»qZW1LIMlz8tRVM:»,»ml»:»600″:»bh»:90,»bw»:111,»oh»:326,»ou»:» «,»ow»:770,»pt»:»obinstrumenteru/wp-content/uploads/2017/02/%D1%80″,»rh»:»obinstrumenteru»,»rid»:»vjSA5SaXL3I2NM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»obinstrumenteru»,»th»:90,»tu»:» \u003dtbn:ANd9GcR45OKZZPqOLKqy1PbLwN-mATc9crPRK10yeT5by6fvBiped33LUYTvr2Ry»,»tw»:213 «id»:»gRTRIQYBQfUWwM:»,»ml»:»600″:»bh»:90,»bw»:119,»oh»:657,»ou»:» «,»ow»:1123,»pt»:»autoironhorseru/wp-content/uploads/2011/04/zu-w-«,»rh»:»autoironhorseru»,»rid»:»GoIK4wI-qn25IM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»АвтоIronHorseru»,»th»:90,»tu»:» \u003dtbn:ANd9GcTekYXV_-TewDsHLxu53okep8wMg1EczIkrDsm-tTRRbTPLa-ruvgBGZVwc»,»tw»:154 Другие картинки по запросу «схемы автоматических импульсных зарядных устройств для автомобильных аккумуляторов» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Мощное импульсное зарядное устройство для автомобильного cxemnet › Электроника для авто Сохраненная копия Похожие 27 февр 2014 г — Схема мощного импульсного зарядного устройства для автомобильного аккумулятора Схема зарядного устройства для мощного автомобильного Сохраненная копия Схемы зарядных устройств для автомобильных аккумуляторов Схема Это довольно неплохой импульсный стабилизатор напряжения и тока Схема автоматического зарядного устройства для автомобильных свинцовых Схемы зарядных устройств для автомобильных аккумуляторов Сохраненная копия Рейтинг: 4,8 — ‎55 голосов Схемы зарядных устройств для автомобильных аккумуляторов Зарядка АКБ производится постоянным или импульсным током При использовании устройств без автоматического контроля заряда АКБ можно применить ‎ Схемы для сборки своими · ‎ Схема зарядки для · ‎ Схема зарядного Видео 16:05 Импульсное ЗУ для автомобильных аккумуляторов Паяльник TV YouTube — 22 апр 2014 г 3:08 Импульсное зарядное устройство для всех типов АКБ Дом Эконом YouTube — 28 окт 2016 г 4:16 Cхема зарядного устройства для автомобильного аккумулятора Автомобильные Аккумуляторы YouTube — 14 мар 2016 г Все результаты РадиоКот :: Зарядные устройства Сохраненная копия Зарядное устройство автомобильных аккумуляторов с симисторным импульсных зарядных устройств для автомобильного аккумулятора на основе Схемы зарядных устройств для аккумуляторов и батарей radiostoragenet/73-zaryadnye-ustrojstva/ Сохраненная копия Самодельные схемы зарядных устройств для зарядки, подзарядки и Сейчас есть самые разные зарядные устройства для автомобильных аккумуляторов , среди них все больше компактных, автоматических « инверторных» Импульсное зарядное устройство для автомобильного аккумулятора akbinforu › Зарядка Сохраненная копия 16 апр 2017 г — Пример импульсного зарядного устройства для автомобильного 1 Какие есть зарядные устройства для автомобильных аккумуляторов ? Далее рассмотрена схема и принцип работы импульсного ЗУ из книги Схемы зарядных устройств для автомобильных аккумуляторов-1 istochnikpitaniaru/indexfiles/Kategoriihtm Сохраненная копия Похожие Источник питания 12 В 20 А · Зарядное устройство для стартерных батарей аккумуляторов · Три зарядных устройства для автомобильных аккумуляторов Импульсное зарядное устройство · Регулируемый стабилизатор тока Схема зарядного устройства для автомобильного аккумулятора obinstrumenteru › Электроника Сохраненная копия 2 Схема самодельного зарядного устройства для аккумулятора на тринисторе; 3 Схема импульсного зарядного устройства для автомобильного Схема контроля заряда и автоматического отключения, в комментариях не Схемы зарядных устройств для автомобильных аккумуляторов carsmotionru/ustrojstvo/skhemy-zaryadnyh-ustrojstv-dlya-akkumulyatorovhtml Сохраненная копия Похожие 26 дек 2016 г — Схемы зарядных устройств для автомобильных аккумуляторов Принципиальная схема импульсных зарядных устройств , довольно сложная, блок автоматического понижения выходящего тока и вольтметр Зарядные устройства — полный список схем и документации на › › Источники питания › Зарядные устройства Сохраненная копия Зарядные устройства — просмотр всех схем на QRZ 14, Автоматическое импульсное зарядное устройство для аккумуляторов 12В, 923, 1611 34, Блок питания с автоматическим зарядным устройством на компараторе, 124, 16112016 52, Зарядно-пусковое устройство-автомат для автомобильного Схемы зарядного устройства для автомобильного аккумулятора › Элементы электрики › Зарядные устройства Сохраненная копия Рейтинг: 4,8 — ‎62 голоса Перейти к разделу Импульсные устройства — Схемы простых зарядных устройств для автомобильных аккумуляторов и силы тока, автоматические , в которых процесс регулируется программным путём, и полуавтоматы Импульсное зарядное устройство для автомобильного аккумулятора generatorexpertsru › Электрогенераторы Сохраненная копия Похожие Зарядное устройство — это неотъемлемая часть любого автомобиля, особенно Выбор импульсных зарядных устройств для автомобильного аккумулятора полуавтоматы – помимо некоторых автоматических процессов, придется Подсоединить клеммы так, как указанно в схеме – не нужно пытаться Зарядные устройства для автомобильного аккумулятора (и его Сохраненная копия Обзор пуско- зарядных устройств для автомобильного аккумулятора пускозарядные устройства для аккумулятора автомобиля — схемы , обзор о том как набирает популярность второй тип зарядных устройств – импульсные устройство Петербуржского завода СОНАР имеет три автоматических Зарядные устройства в каталоге схем и документации на QRZRU › Схемы и документация › Источники питания Сохраненная копия Принципиальная электрическая схема зарядного устройства ALINCO Автоматическое зарядно-пусковое устройство для автомобильного аккумулятора восстановить сульфатированные батареи в автоматическом режиме, или Автоматическое импульсное зарядное устройство для аккумуляторов 12В 8 лучших зарядных устройств для автомобильных аккумуляторов wwwexpertcenru › Статьи › Топ лучших Сохраненная копия Похожие 11 авг 2018 г — Автоматические зарядные устройства в этом случае, не воспринимая Для профилактики или восстановления аккумулятора на него подаются на жаре срабатывает автоматическая схема ограничения мощности для защиты от перегрева Орион (Заряд265) Зу-Pw 265 Импульсное Зарядные устройства » Автосхемы, схемы для авто, своими руками avtosxemacom/zaryadnye-ustroystva/ Сохраненная копия Похожие Довольно простое зарядное устройство автоматического типа можно реализовать Качественное зарядное устройство для авто аккумулятора , на рынке Довольно простой и качественный импульсный источник питания можно Тест импульсных зарядных устройств (+) — АвтоДела catalogautodelaru › › Зарядные устройства для автомобильных аккумуляторов Сохраненная копия Похожие Всего лишь использовать комбинированную схему : в самом начале с Тест, автоматических зарядных устройств для автомобильных аккумуляторов Автоматическое импульсное зарядное устройство для full-chipnet › Электроника для автомобиля Сохраненная копия Похожие 14 нояб 2014 г — Можно изготовить зарядное устройство по классической схеме , зарядное устройство для автомобильного аккумулятора ( схема , Не найдено: автоматических Схема импульсного зарядного устройства для автомобильного wwwradioradarnet/radiofan/motorcar/car_battery_scheme_pulse_chargerhtml Сохраненная копия 20 дек 2017 г — Зарядное устройство для автомобильного аккумулятора — схема устройства, принцип работы и особенности сборки Не найдено: автоматических Зарядные устройства — Radiopolyusru radiopolyusru/istochniki-pitaniya/36-zaryadnye-ustrojstva Сохраненная копия Похожие Зарядное устройство для пальчиковых аккумуляторов · Источники В статье описано зарядное устройство для автомобильных аккумуляторов , 1 приведена электрическая принципиальная схема автоматического зарядного устройства Импульсное зарядное устройство обеспечить качественный заряд Зарядное устройство для аккумулятора автомобиля: как сделать vopros-remontru/elektrika/zaryadnoe-ustrojstvo-dlya-akkumulyatora-avtomobilya/ Сохраненная копия Сделать зарядное устройство для автомобильного аккумулятора своими руками построенные схемы зарядных устройств для автомобильных аккумуляторов В наши дни компьютерный импульсный блок питания (ИБП) может Устройство автоматического отключения бойлера при повышении Автоматическое зарядное устройство для аккумулятора 12в Сохраненная копия Схема импульсного зарядного устройства для автомобильного но без функции автоматического отключения при полной зарядке аккумулятора Зарядные устройства — Радиосхемы радио схемы для shemuru/istocniki/zarydnoe/itemlist Сохраненная копия Схемы зарядных устройств для автомобильных аккумуляторов довольно будет подключаться должно выдерживать импульсный режим нагрузки в устройствах регулирования температуры, автоматического включения Подбираем импульсное зарядное устройство для аккумулятора generatorvoltru//podbiraem-impulsnoe-zaryadnoe-ustrojjstvo-dlya-akkumulyatora Сохраненная копия Похожие Это может быть импульсное зарядное устройство для автомобильного импульсного зарядного устройства для автомобильного аккумулятора с функция автоматического отключения или перехода в режим поддержки Для таких случаев схема импульсного зарядного устройства для автомобильных Заметки для мастера — Зарядные устройства для АКБ kopilkasovetovucozru/index/zarjadnye_ustrojstva_dlja_akb/0-85 Сохраненная копия Похожие На рисунке 2, показана схема автоматического зарядного уст-ва, Если зарядное устройство для автомобильных аккумуляторов не имеет импульсным зарядным устройством , обеспечивающим необходимый ток зарядки Рис6 Импульсное зарядное устройство для автомобильного аккумулятора fbru › Автомобили › Легковые автомобили Сохраненная копия 10 нояб 2017 г — Импульсные зарядные устройства для автомобильных По принципу работы все схемы импульсных зарядных устройств для Желательно, чтобы в заряднике присутствовала функция автоматического ТОП 14: Лучшие зарядные устройства для АКБ автомобиля › Каталог › Новости, статьи и обзоры Сохраненная копия Рейтинг: 4 — ‎11 голосов 24 окт 2017 г — Рейтинг лучших трансформаторных зарядных устройств Цифровое устройство (которое часто называют импульсным ) не требует ручных настроек, а в автоматическом режиме Брал для зарядки мото аккумулятора AGM Плюс весь возможный набор функций таких как авто заряд, Тиристорное импульсное зарядное устройство 10А на КУ202 | Все rustasteru/thyristor-impulse-charger-10a-ku202html Сохраненная копия Похожие 24 авг 2014 г — Схема тиристорного зарядного устройства на КУ202 практически любые типы автомобильных и мото аккумуляторов 12В Зарядное устройство способно заряжать как в автоматическом режиме, так и в ручном Как правильно доработать старое советское зарядное устройство Сохраненная копия 22 июн 2017 г — Старые советские зарядные устройства обладают крепкими корпусами и нулю, если оснастить зарядное устройство модулем автоматического отключения Модули контроля заряда подключаются к схеме старинного для зарядки импульсный блок питания от ненужного компьютера ​Схема импульсного зарядного устройства: как разобраться? Сохраненная копия 9 февр 2016 г — Схема импульсного автоматического зарядного устройства по классическому Описание схем ИЗУ для автомобильных аккумуляторов Зарядные устройства — Схема-авто — поделки для авто своими схема-авторф/category/зарядные-устройства Сохраненная копия Похожие 31 июл 2015 г — Зарядное устройство для автомобильных аккумуляторов Часть 2 Импульсный источник питания для зарядного устройства Автоматическое зарядное устройство для автомобильного samodelkainfo//samodelnoe-avtomaticheskoe-zaryadnoe-ustroystvo-dlya-avtomobi Сохраненная копия Похожие Рейтинг: 3,1 — ‎16 голосов 11 янв 2015 г — зарядных устройств для автомобильных аккумуляторов Схема автоматического зарядного устройства простая и не содержит назвать автоматическим зарядным устройством для автомобильных акб, хотя никакой Доработать импульсный блок питания от ПК можно, но это уже куда Рейтинг зарядных устройств для автомобильных аккумуляторов rating-avtoru/tovar/zaryadnyie-ustroystva-dlya-akkumulyatorovhtml Сохраненная копия Похожие Зарядные устройства для автомобильных аккумуляторов стоит выбирать не Принцип работы импульсных устройств основывается на создании токов Лучшие автоматические зарядные устройства не только справляются с Зарядное устройство — РадиоДом — Сайт радиолюбителей radiohomeru/news/zarjadnoe_ustrojstvo/1-0-4 Сохраненная копия Похожие Зарядное устройство для аккумуляторов 12 вольт на тиристоре КУ202Е Схемы зарядных устройств для автомобильных АКБ довольно особенность — это импульсный ток заряда, что положительно сказывается на времени и Автоматическое зарядное устройство для автомобильного › Аккумуляторная батарея Сохраненная копия Рейтинг: 5 — ‎1 голос Каковы особенности интеллектуального зарядного устройства для АКБ авто , в чем или умное зарядное устройство для автомобильного аккумулятора — надежный помощник в дороге Лого Характеристика автоматических ЗУ При активации этого режима прибор будет проводить импульсный заряд, Как сделать зарядное устройство для автомобильного Сохраненная копия Похожие 5 июл 2014 г — Импульсное ЗУ для автомобильного аккумулятора Электрические схемы автоматических устройств содержат специальный таймер, Принцип работы зарядного устройства — Зарядные устройства zaryadcomua/category/24799/ Сохраненная копия Классическое зарядное устройство состоит из трансформатора и выпрямителя Если аккумулятор разряжен не до нуля, то напряжение на нем Зарядное устройство — Википедия Сохраненная копия Похожие Зарядное устройство (ЗУ; разг зарядка) — электронное устройство для заряда Зарядные устройства автомобильных аккумуляторов являются внешними, запитываются от сети 220—230 В переменного тока штепсельным разъёмом Импульсные зарядные устройства для аккумуляторов купить в www4akbru › Каталог Сохраненная копия Похожие Предлагаем купить импульсные зарядные устройства для аккумуляторов всех типов Зарядные устройства для заряда автомобильных аккумуляторов Отличительной особенностью автоматических зарядных устройств для аккумулятора по схеме выпрямления – мостовые, однополупериодные, Импульсные зарядные устройства для автомобильного akkuminforu › Зарядки Сохраненная копия Рейтинг лучших импульсных зарядных устройств для аккумулятора Этим импульсным автоматическим аппаратом можно заряжать набор проводов, штекеров, схема импульсного зарядного устройства для автомобильного Зарядное устройство для автомобильного аккумулятора Купить › Авто электроника Сохраненная копия Импульсное зарядное устройство для автомобильного аккумулятора при его небольших габаритах можно постоянно держать под рукой Как выбрать зарядное устройство для автомобильного аккумулятора avtoplazru/avtotovary/kak-vybrat-zaryadnoe-ustroistvohtml Сохраненная копия Похожие 12 мар 2016 г — Разновидности зарядных устройств для автомобильных аккумуляторов , советы по Автоматические зарядные устройства Некоторые производители импульсных ЗУ анонсируют их работу при температурах до — 25C может исполнять электронная схема или плавкий предохранитель Зарядные устройства, аккумуляторы, гальванические элементы wwwdiagramcomua/list/24-2shtml Сохраненная копия Похожие Статьи по зарядным устройствам, аккумуляторам , гальваническим элементам; Все Зарядное устройство с ручным и автоматическим режимом работы · Зарядное зарядным устройствам; схемы автомобильных зарядных устройств ; Инверторы Конверторы Линейные и импульсные стабилизаторы «Умная» зарядка автомобильного аккумулятора — MYSKUru Сохраненная копия Похожие Я имею зарядное устройство времен СССР, но его вес (около 15 кг) 6 – схема процесса зарядки с графиком и временем которая демонстрирует перешло в импульсный режим – напряжение опускается до 12,72 вольта, Зарядка аккумулятора проходит в более – менее автоматическом режиме Схема импульсной зарядки для акб Схема импульсное зу для акб Сохраненная копия Любое импульсное зарядное устройство для автомобильного АКБ ЗУ для автомобильных АКБ могут производить контроль в автоматическом режиме Чтобы соорудить ЗУ для аккумулятора авто своими руками, применяется Как сделать зарядное устройство для автомобильного slarkenergyru/oborudovanie/transformator/zaryadka-dlya-akbhtml Сохраненная копия Похожие Как сделать зарядное устройство для автомобильного аккумулятора своими Автоматические устройства представляют простую конструкцию, схема акб В блоках питания от компьютера импульсный трансформатор имеет Автомобильное зарядное устройство – схема и конструкция для Сохраненная копия Для зарядки автомобильного аккумулятора служат зарядные устройства Схема автоматики зарядного устройства автомобильного аккумулятора типа, рассчитанные на ток 10 А VD7, VD11 — любые импульсные кремневые Зарядное устройство Aida, Купить зарядное — Аккумулятор › Зарядные устройства для АКБ Сохраненная копия Похожие Ёмкость: 77 Пусковой ток: 780 Схема выводов: R+ ДШВ (мм): Зарядное устройство для автомобильного аккумулятора АИДАм 8 супер Циклический импульсный заряд током 1, 5 или 10A АКБ емкостью 4-180 А*час 2 Используется для автоматического заряда аккумулятора грузовых авто и систем Реклама Пуско-зарядное устройство для автомобильного аккумулятора‎ Реклама wwwcitilinkru/ ‎ 8 (495) 780-20-02 Широкий выбор Товаров для Авто Множество акций и выгодные цены! Гарантия Звоните круглосуточно 470 пунктов самовывоза 50 розничных магазинов Каталог Клуб Ситилинк О компании Условия доставки Акции Ситилинк Оплата картой Вместе с схемы автоматических импульсных зарядных устройств для автомобильных аккумуляторов часто ищут схемы импульсных зарядных устройств для автомобильных аккумуляторов автоматическое зарядное устройство для автомобильного аккумулятора своими руками схемы зарядных устройств для автомобильных аккумуляторов на тиристорах простое импульсное зарядное устройство своими руками зарядное устройство для аккумулятора 12в своими руками простое зарядное устройство для автомобильного аккумулятора автомобильное зарядное устройство на полевом транзисторе зарядное устройство для аккумулятора авто своими руками Навигация по страницам 1 2 3 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

Яндекс Яндекс Найти Поиск Поиск Картинки Видео Карты Маркет Новости ТВ онлайн Знатоки Коллекции Музыка Переводчик Диск Почта Все Ещё Дополнительная информация о запросе Показаны результаты для Нижнего Новгорода Москва 1 11 примеров: схемы на самодельное зарядное elektro220vru › akkumulyatory/11-primerov-shemy-na… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Самое простое зарядное устройство для АКБ Схема 100% рабочего ЗУ на 12 вольт Посмотрите на картинке на схему мощного зарядного устройства для автомобильного аккумулятора Простая схема Топ 4 схем импульсных ЗУ Импульсные ЗУ 1 схема на тиристорное ЗУ Схема Читать ещё Самое простое зарядное устройство для АКБ Схема 100% рабочего ЗУ на 12 вольт ЗУ на 12 вольт Посмотрите на картинке на схему ЗУ на 12 В Оборудование предназначается для зарядки автомобильных аккумуляторов с напряжением 14,5 Вольт Посмотрите на картинке на схему мощного зарядного устройства для автомобильного аккумулятора Приспособление применяется для кислотных АКБ , имеющих высокую емкость Устройство с легкостью заряжает автомобильный аккумулятор , имеющий емкость в 120 А Выходное напряжение устройство регулируется самостоятельно Оно составляет от 0 до 24 вольт Простая схема Топ 4 схем импульсных ЗУ Импульсные ЗУ 1 схема на тиристорное ЗУ Схема Скрыть 2 Импульсное зу для АКБ elworu › …skhemy_zarjadnykh_ustrojstv…zu_dlja_akb… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Заряжал автомобильный аккумулятор , настроил зарядник на 148 в и на ток около 6 А, перезаряда или недозаряда нет, при достижении и напряжения на клемах Схемы зарядных устройств Замена батарейки на литиевый АКБ Читать ещё Заряжал автомобильный аккумулятор , настроил зарядник на 148 в и на ток около 6 А, перезаряда или недозаряда нет, при достижении и напряжения на клемах аккумулятора 148 в, ток зарядки падает автоматически Также заряжал гелиевый свинцовый аккумулятор от бесперебойника ПК — нормально Замыканий на выходе данный зарядник не боится А вот от переполюсации надо защиту делать, сам сделал на реле Печатная плата, даташиты на некоторые радиоэлементы и другие файлы смотрите на форуме Схемы зарядных устройств Замена батарейки на литиевый АКБ Жало для демонтажа smd Схема двухтактного на радиолампах Даташит Скрыть 3 Импульсное зарядное устройство для generatorexpertsru › …impulsnyx…ustrojstvhtml Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Зарядное устройство — это неотъемлемая часть любого автомобиля , особенно если его эксплуатация приходится на морозные дни Импульсная зарядка имеет свои особенности и преимущества, делая его широковостребованным среди других Читать ещё Зарядное устройство — это неотъемлемая часть любого автомобиля , особенно если его эксплуатация приходится на морозные дни Импульсная зарядка имеет свои особенности и преимущества, делая его широковостребованным среди других видов Современный автомобиль оснащен множеством функций, делающих его эксплуатацию более комфортной Системы кондиционирования, мини-бар, и навигатор – это уже давно не новшество, однако все они бессильны перед одним из важнейших приборов в авто – аккумулятором Скрыть 4 Схемы Автоматических импульсных зарядных устройств для автомобильных аккуму — смотрите картинки ЯндексКартинки › схемы автоматических импульсных зарядных Пожаловаться Информация о сайте Смотреть все результаты поиска на сервисе ЯндексКартинки 5 Мощное импульсное зарядное устройство для cxemnet › avto/electronics/4-149php Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Подробнее о сайте Схема мощного импульсного зарядного устройства для автомобильного Похожие статьи: USB зарядное устройство для LiIon аккумуляторов Согласен с Dkg10, ЗУ должно автоматически выполнять заряд по алгоритму, стандартному для АКБ : 1) До 12в малым током 2) До 144 (при 25 гр!!!) током 0,1С 3) Читать ещё Схема мощного импульсного зарядного устройства для автомобильного аккумулятора Похожие статьи: USB зарядное устройство для LiIon аккумуляторов «Солнечное» зарядное устройство для аккумулятора Малогабаритное зарядное устройство для автомобильных аккумуляторов Мини гравер 125 Ватт Купить 25 $ Согласен с Dkg10, ЗУ должно автоматически выполнять заряд по алгоритму, стандартному для АКБ : 1) До 12в малым током 2) До 144 (при 25 гр!!!) током 0,1С 3) Держать 144, пока ток не упадет до 0,01С 4) Снижаем до 135 (при 25 гр!!!) и так оставляем Ответить 0 Скрыть 6 Схема простого зарядного устройства для АКБ 100-советоврф › sxema-prostogo…ustrojstva-dlya-akb/ Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Процесс зарядки автомобильных аккумуляторов происходит следующим образом, включаем зарядное устройство в сеть и В настоящее время зарядные устройства в основном выпускаются все в импульсном выполнении, так что ими сейчас заряжают практически все аккумуляторы , начиная Читать ещё Процесс зарядки автомобильных аккумуляторов происходит следующим образом, включаем зарядное устройство в сеть и вращением переменного резистора добиваемся на выходе 14 и 144 вольт выходного напряжения Это напряжение полностью заряженного автомобильного аккумулятора , дальше подключаем зарядку к аккумулятору не забывая соблюдать полярность, то есть плюс к плюсу, а минус к минусу В настоящее время зарядные устройства в основном выпускаются все в импульсном выполнении, так что ими сейчас заряжают практически все аккумуляторы , начиная со смартфонов и заканчивая автомобильными АКБ Ответить Владимир: 01112018 в 22:13 Скрыть 7 Схемы зарядных устройств для автомобильного pochiniguru › tehnika/zaryadnoe-ustroystvo Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Схемы простых зарядных устройств для аккумулятора своими руками Переделка блока питания компьютера в зарядник Собрать своими руками зарядное устройство для автомобильного аккумулятора реально и не особо сложно Для этого нужно иметь начальные знания по электротехнике и Читать ещё Схемы простых зарядных устройств для аккумулятора своими руками Переделка блока питания компьютера в зарядник Собрать своими руками зарядное устройство для автомобильного аккумулятора реально и не особо сложно Для этого нужно иметь начальные знания по электротехнике и уметь держать в руках паяльник Простое устройство на 6 и 12 В Такая схема самая элементарная и бюджетная При помощи этого ЗУ вы сможете качественно зарядить любой свинцовый аккумулятор с рабочим напряжением 12 или 6 В и электрической ёмкостью от 10 до 120 А/ч Устройство состоит из понижающего трансформатора Т1 и мощного выпрямителя, собранного на диодах VD2-VD5 Скрыть 8 Зарядные устройства импульсные своими руками fbru › article/228430/zaryadnyie-ustroystva…shemyi… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Схема обычной зарядной модели Схемы импульсных зарядных устройств для автомобильных аккумуляторов включают в себя трансформатор с Двухфазное автоматическое импульсное зарядное устройство собирается довольно просто Однако в этой ситуации не обойтись без силового трансформатора Читать ещё Схема обычной зарядной модели Схемы импульсных зарядных устройств для автомобильных аккумуляторов включают в себя трансформатор с магнитопроводом, а также транзисторы Для настройки напряжения используются регуляторы, которые подсоединены к модуляторам Также схема импульсного зарядного устройства включает в себя специальные триггеры Основной их задачей является повышение стабильности напряжения Двухфазное автоматическое импульсное зарядное устройство собирается довольно просто Однако в этой ситуации не обойтись без силового трансформатора Также для сборки используются только расширительные резисторы Скрыть 9 Видео по запросу схемы автоматических импульсных ЯндексВидео › схемы автоматических импульсных Пожаловаться Информация о сайте 16:04 HD 16:04 HD Импульсное ЗУ для автомобильных youtubecom 21:05 FullHD 21:05 FullHD Импульсное зарядное устройство , простое youtubecom 6:49 HD 6:49 HD Автоматическое зарядное устройство youtubecom 15:53 HD 15:53 HD Импульсное зарядное устройство для youtubecom 6:40 HD 6:40 HD Импульсное зарядное устройство для акб youtubecom 7:51 HD 7:51 HD Супер зарядное устройство для youtubecom 31:43 HD 31:43 HD автоматической зарядное устройство youtubecom 5:18 HD 5:18 HD Простое зарядное устройство для okru 7:51 HD 7:51 HD Супер зарядное устройство для okru 16:04 HD 16:04 HD Импульсное ЗУ для автомобильных okru 5:18 HD 5:18 HD Простое зарядное устройство для okru + 3 млн Все видео 10 Схемы зарядных устройств для автомобильных tokarguru › …i…shemy-zaryadnyh…dlya-avtomobilnyh… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Принцип зарядки автомобильных аккумуляторов Примеры схемы устройств разной степени сложности Зарядка АКБ производится постоянным или импульсным током При использовании блока питания постоянного напряжения ток для правильной зарядки должен составлять одну десятую Читать ещё Принцип зарядки автомобильных аккумуляторов Примеры схемы устройств разной степени сложности Как сделать зарядное для АКБ из блока питания компьютера Зарядка АКБ производится постоянным или импульсным током При использовании блока питания постоянного напряжения ток для правильной зарядки должен составлять одну десятую часть от ёмкости батареи Если ёмкость АКБ составляет 50 А-ч, то для зарядки необходим ток 5 ампер Для продления срока службы АКБ применяют методики десульфатации аккумуляторных пластин Батарею разряжают до напряжения менее пяти вольт многократным потреблением большого тока краткой длительности Пример такого потребления — запуск стартера Скрыть Автоматическое импульсное зарядное устройство для full-chipnet › …avtoobile…impulsnoe…ustroystvohttp… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Можно изготовить зарядное устройство по классической схеме , с регулятором на тиристорах, но габари Мир электроники » Электроника для автомобиля » Автоматическое импульсное зарядное устройство для автомобильного аккумулятора ( схема , чертежи платы, фото) Войти Логин: Пароль Читать ещё Можно изготовить зарядное устройство по классической схеме , с регулятором на тиристорах, но габари Мир электроники » Электроника для автомобиля » Автоматическое импульсное зарядное устройство для автомобильного аккумулятора ( схема , чертежи платы, фото) Войти Логин: Пароль (Регистрация | Забыли пароль?): Регистрация Навигация Схемы на микроконтроллерах Скрыть Правильное зарядное устройство для аккумуляторов drive2ru › b/3124227/ Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Подробнее о сайте В конечном итоге мы получим зарядное устройство с линейной характеристикой выходного тока Такой функцией обладают некоторые заводские зарядные устройства Очень хорошая схема для переделки В принципе, все блоки на базе микросхемы TL494 построены одинаково – различия лишь в Читать ещё В конечном итоге мы получим зарядное устройство с линейной характеристикой выходного тока Это означает, что зарядка будет происходить в два этапа — постоянным заданным вручную током до набора заданного напряжения, затем постоянным заданным напряжением При этом выходной ток будет плавно снижаться вплоть до нуля, когда заряд будет полностью окончен Это самый правильный способ зарядки Такой функцией обладают некоторые заводские зарядные устройства , например, Кедр- Авто 10 Очень хорошая схема для переделки В принципе, все блоки на базе микросхемы TL494 построены одинаково – различия лишь в номиналах компонентов и вариациях схемы защиты В остальном всё однотипно Скрыть Зарядное устройство для автомобильного аккумулятора Строительные материалы Мастера Инструменты Акции aksonru › Зарядное-устройство Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Аксон: интернет-гипермаркет товаров для дома и ремонта! Первая доставка бесплатно! Контактная информация +7 (831) 215-50-50 пн-вс 8:00-21:00 Магазин на Маркете Нижний Новгород Зарядные устройства – НПП «Орион» Диагностика Стартовые провода Компрессоры Преобразователи напряжения shoporionspbru Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Зарядные устройства для авто ! Большой выбор! Доставка в Нижний Новгород Контактная информация +7 (812) 708-20-25 пн-пт 9:00-18:00 Автомобильные зарядные устройства – от 990 до 2370 ₽ Доставка по РФ Курьер Пункты выдачи Оплата при получении kremlinstoreru › доставка-из-Москвы Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама В наличии 23 вид, цена от 990 до 2370 ₽ Контактная информация +7 (499) 500-96-27 пн-пт 10:00-20:00, сб-вс 12:00-18:00 Магазин на Маркете м Дубровка (Люблинско-Дмитровская) Купить зарядное устройство для автомобильного / zymboru Аудио-отзывы Курьерская доставка 450р Акция до пятницы Оплата Онлайн zymboru › Зарядное-устройство Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Акция до пятницы – Спеши Доставка до двери 450 р по всей России От 2000 бесплатно Контактная информация 8 (800) 333 56 64 пн-пт 9:00-18:00, сб 10:00-17:00, вс м ВДНХ Вместе с « схемы автоматических импульсных зарядных устройств для автомобильных аккумуляторов » ищут: схемы автоматических зарядных устройств для автомобильных аккумуляторов схемы автоматических зарядных к автомобильному аккумулятору схемы автоматических зарядных устройств схемы автоматических зарядных устройств для авто схемы автоматических выключателей схемы автоматических регуляторов схемы автоматических ворот схемы автоматических регуляторов оборотов электродвигателя схемы автоматических систем схемы автоматических систем пожаротушения 1 2 3 4 5 дальше Браузер Интересное в ленте рекомендаций лично для вас 0+ Установить

Блок питания для схемы зарядки автомобильного аккумулятора.

Зарядные устройства для аккумуляторов своими руками. Как сделать простое устройство трансформатор

Зарядное устройство для автомобильных аккумуляторов.

Никому не ново, если я скажу, что у любого автолюбителя в гараже должно быть зарядное устройство. Конечно, можно купить в магазине, но столкнувшись с этим вопросом, пришел к выводу, что брать заведомо не очень хороший аппарат по доступной цене не хочется. Есть такие, в которых ток заряда регулируется мощным переключателем, добавляющим или уменьшающим количество витков во вторичной обмотке трансформатора, тем самым увеличивая или уменьшая ток заряда, при этом устройства контроля тока в принципе нет.Это, наверное, самый дешевый вариант заводского зарядного устройства, но толковое устройство не такое уж и дешевое, цена действительно кусается, поэтому я решил найти схему в интернете и собрать ее самостоятельно. Критериями выбора были:

Простая схема, без лишних наворотов;
— наличие радиодеталей;
— плавная регулировка зарядного тока от 1 до 10 ампер;
— желательно, чтобы это была схема зарядно-тренировочного устройства;
— не сложная регулировка;
— стабильность работы (по отзывам тех, кто уже делал эту схему).

Поискав в интернете, наткнулся на схему промышленного зарядного устройства с регулирующими тиристорами.

Все типовое: трансформатор, мост (VD8, VD9, VD13, VD14), генератор импульсов с регулируемой скважностью (VT1, VT2), тиристоры в качестве ключей (VD11, VD12), блок управления зарядом. Несколько упростив эту конструкцию, получим более простую схему:

В этой схеме нет блока управления зарядом, а в остальном почти то же самое: транс, мост, генератор, один тиристор, измерительные головки и предохранитель.Обратите внимание, что в схеме стоит тиристор КУ202, он слабоват, поэтому во избежание пробоя импульсами сильного тока его необходимо установить на радиатор. Трансформатор на 150 Вт, либо можно использовать ТС-180 от старого лампового телевизора.

Зарядное устройство регулируемое с током заряда 10А на тиристоре КУ202.

И еще одно устройство, не содержащее дефицитных деталей, с током заряда до 10 ампер. Это простой тиристорный регулятор мощности с импульсно-фазовым управлением.

Тиристорный блок управления собран на двух транзисторах. Время, в течение которого будет заряжаться конденсатор С1 до переключения транзистора, задается переменным резистором R7, который, собственно, и задает величину зарядного тока аккумулятора. Диод VD1 служит для защиты цепи управления тиристором от обратного напряжения. Тиристор, как и в предыдущих схемах, ставится на хороший радиатор, либо на маленький с вентилятором охлаждения. Плата узла управления выглядит так:

Схема неплохая, но имеет некоторые недостатки:
— колебания напряжения питания приводят к колебаниям зарядного тока;
— без защиты от короткого замыкания, кроме предохранителя;
— устройство дает помехи в сеть (лечится LC-фильтром).

Зарядное и восстановительное устройство для аккумуляторов.

Это импульсное устройство может заряжать и восстанавливать аккумулятор практически любого типа. Время зарядки зависит от состояния аккумулятора и составляет от 4 до 6 часов. За счет импульсного зарядного тока происходит десульфатация пластин аккумулятора. См. диаграмму ниже.

В данной схеме генератор собран на микросхеме, что обеспечивает его более стабильную работу. Вместо NE555 можно использовать российский аналог-таймер 1006ВИ1 .Если кому-то не нравится КРЕН142 для питания таймера, то его можно заменить обычным параметрическим стабилизатором, т.е. резистором и стабилитроном с нужным напряжением стабилизации, а резистор R5 уменьшить до 200 Ом . Транзистор VT1 — на радиатор в обязательном порядке сильно греется. В схеме используется трансформатор со вторичной обмоткой на 24 вольта. Диодный мост можно собрать из диодов типа Д242 . Для лучшего охлаждения радиатора транзистора VT1 можно использовать вентилятор от компьютерного блока питания или охлаждения системного блока.

Восстановление и зарядка аккумулятора.

В результате неправильной эксплуатации автомобильных аккумуляторов их пластины могут сульфатироваться, и он выходит из строя.
Известен способ восстановления таких аккумуляторов при заряде их «несимметричным» током. При этом соотношение тока заряда и разряда было выбрано 10:1 (оптимальный режим). Этот режим позволяет не только восстанавливать засульфатированные аккумуляторы, но и проводить профилактическую обработку исправных.

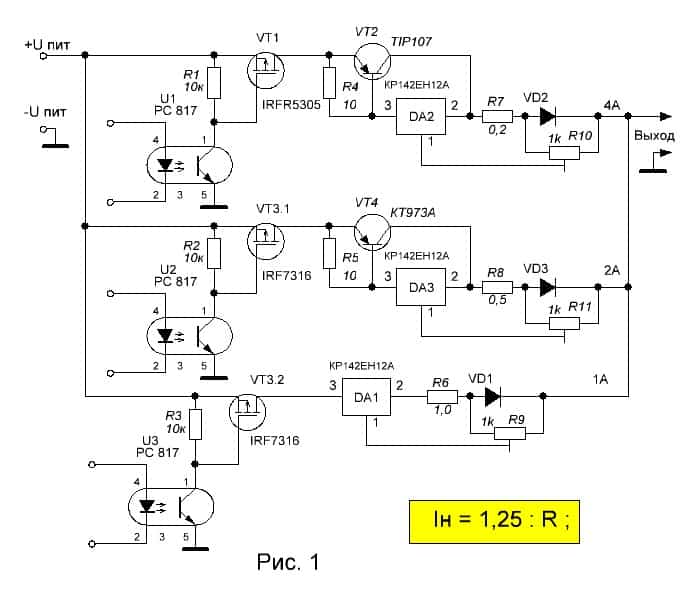

Рис. 1. Электрическая схема зарядного устройства

На рис. 1 показано простое зарядное устройство, предназначенное для использования описанного выше метода. Схема обеспечивает импульсный зарядный ток до 10 А (используется для ускоренной зарядки). Для восстановления и тренировки аккумуляторов лучше установить импульсный зарядный ток 5 А. В этом случае разрядный ток будет равен 0,5 А. Разрядный ток определяется номиналом резистора R4.
Схема устроена таким образом, что аккумулятор заряжается импульсами тока в течение половины периода сетевого напряжения, когда напряжение на выходе схемы превышает напряжение на аккумуляторе.Во время второго полупериода диоды VD1, VD2 закрыты и батарея разряжается через нагрузочное сопротивление R4.

Значение зарядного тока устанавливается регулятором R2 на амперметре. Учитывая, что при заряде аккумулятора часть тока протекает и через резистор R4 (10 %), то показания амперметра РА1 должны соответствовать 1,8 А (при импульсном зарядном токе 5 А), так как амперметр показывает среднее значение тока за период времени и заряд, произведенный в течение половины периода.

Схема обеспечивает защиту аккумулятора от неконтролируемого разряда в случае случайного отключения электроэнергии. В этом случае реле К1 разомкнет своими контактами цепь подключения аккумулятора. Реле К1 применяют типа РПУ-0 с рабочим напряжением обмотки 24 В или меньшим напряжением, но последовательно с обмоткой включается ограничительный резистор.

Для устройства можно использовать трансформатор мощностью не менее 150 Вт с напряжением во вторичной обмотке 22 В… 25 В.
Подходит измерительный прибор РА1 со шкалой 0…5 А (0…3 А), например М42100. Транзистор VT1 устанавливается на радиатор площадью не менее 200 кв. см, что удобно при использовании металлического корпуса конструкции зарядного устройства.

В схеме применен транзистор с большим коэффициентом усиления (1000…18000), который можно заменить на КТ825 при смене полярности диодов и стабилитрона, так как он имеет другую проводимость (см. рис. 2) . Последняя буква в обозначении транзистора может быть любой.


Рис. 2. Электрическая схема зарядного устройства

Для защиты цепи от случайного короткого замыкания на выходе установлен предохранитель FU2.
Резисторы применяются R1 типа С2-23, R2 — ППБЭ-15, R3 — С5-16МБ, R4 — ПЭВ-15, номинал R2 может быть от 3,3 до 15 кОм. Подойдет любой стабилитрон VD3, с напряжением стабилизации от 7,5 до 12 В. Обратное напряжение
.

Какой провод лучше использовать от зарядного устройства к аккумулятору.

Конечно лучше взять гибкий медный многожильный, но сечение нужно выбирать исходя из того какой максимальный ток будет проходить по этим проводам, для этого смотрим табличку:

Если интересует схемотехника импульсных зарядных устройств и рекуператоров с использованием таймера 1006ВИ1 в задающем генераторе читайте в этой статье:

Проблемы с батареей не редкость. Подзарядка необходима для восстановления работоспособности, но нормальная зарядка стоит приличных денег, и сделать ее можно из подручного «хлама». Самое главное найти трансформатор с нужными характеристиками, а сделать зарядное устройство для автомобильного аккумулятора своими руками буквально дело пары часов (при наличии всех необходимых деталей).

Процесс зарядки аккумуляторов должен осуществляться по определенным правилам. Кроме того, процесс зарядки зависит от типа аккумулятора.Нарушение этих правил приводит к снижению емкости и срока службы. Поэтому параметры зарядного устройства для автомобильного аккумулятора подбираются для каждого конкретного случая. Такая возможность обеспечивается комплексной памятью с регулируемыми параметрами или приобретаемой специально для этой батареи. Есть более практичный вариант – сделать зарядное устройство для автомобильного аккумулятора своими руками. Чтобы знать какие параметры должны быть, немного теории.

Типы зарядных устройств

Зарядка аккумулятора — это процесс восстановления использованной емкости. Для этого на клеммы аккумулятора подается напряжение, несколько превышающее рабочие параметры аккумулятора. Можно подавать:

  • D.C. Время заряда не менее 10 часов, все это время подается фиксированный ток, напряжение меняется от 13,8-14,4 В в начале процесса до 12,8 В в самом конце. В таком виде заряд накапливается постепенно, держится дольше. Недостаток этого метода в том, что необходимо контролировать процесс, вовремя отключать зарядное устройство, так как при подзарядке электролит может закипеть, что значительно сократит срок его службы.
  • Постоянное давление. При зарядке постоянным напряжением зарядное устройство все время выдает напряжение 14,4 В, причем ток меняется от больших значений в первые часы зарядки, до очень малых — в последние. Поэтому подзарядки АБ не будет (если не оставить на несколько дней). Положительным моментом этого метода является то, что время заряда сокращается (90-95% можно набрать за 7-8 часов) и аккумулятор можно оставлять без присмотра. Но такой «аварийный» режим восстановления заряда плохо сказывается на сроке службы.При частом использовании с постоянным напряжением батарея разряжается быстрее.

В общем, если спешить некуда, то лучше использовать зарядку постоянным током. Если вам нужно восстановить работоспособность батареи в короткие сроки, подайте постоянное напряжение. Если говорить о том, какое лучше сделать зарядное устройство для автомобильного аккумулятора своими руками, то ответ однозначный – подача постоянного тока. Схемы будут простые, состоящие из доступных элементов.

Как определить нужные параметры при зарядке постоянным током

Экспериментально установлено, что зарядка автомобильных свинцово-кислотных аккумуляторов (большинство из них) требуется током, не превышающим 10% емкости аккумулятора .Если емкость заряжаемого аккумулятора 55 А/ч, то максимальный ток заряда будет 5,5 А; при емкости 70 А/ч — 7 А и т. д. В этом случае можно установить несколько меньший ток. Заряд пойдет, но медленнее. Он будет накапливаться даже при токе заряда 0,1 А. Просто очень долго восстанавливается емкость.

Так как в расчетах предполагается ток заряда 10%, то получаем минимальное время заряда — 10 часов. Но это когда батарея полностью разряжена, а этого допускать нельзя.Поэтому фактическое время заряда зависит от «глубины» разряда. Глубину разряда можно определить, измерив напряжение на аккумуляторе перед зарядкой:


Чтобы рассчитать приблизительное время заряда аккумулятора , необходимо узнать разницу между максимальным зарядом аккумулятора (12,8 В) и его текущим напряжением. Умножение числа на 10 даст вам время в часах. Например, напряжение на аккумуляторе до зарядки 11,9 В. Находим разницу: 12.8 В — 11,9 В = 0,8 В. Умножая эту цифру на 10, получаем, что время заряда составит около 8 часов. Это при условии, что мы будем подавать ток, равный 10% от емкости аккумулятора.

Цепи зарядного устройства для авто АВ

Для зарядки аккумуляторов обычно используется бытовая сеть 220 В, которая преобразуется в низкое напряжение с помощью преобразователя.

Простые схемы

Самый простой и эффективный способ — использовать понижающий трансформатор. Именно он понижает 220 В до необходимых 13-15 В.Такие трансформаторы можно найти в старых ламповых телевизорах (ТС-180-2), компьютерных блоках питания, найти на «развалах» барахолки.

Но на выходе трансформатора получается переменное напряжение, которое необходимо выпрямить. Они делают это с:


На приведенных выше схемах также присутствуют предохранители (1 А) и измерительные приборы. Они дают возможность контролировать процесс зарядки. Их можно исключить из схемы, но для контроля придется периодически пользоваться мультиметром.При контроле по напряжению это еще терпимо (достаточно присоединить щупы к клеммам), то по току контролировать сложно — в этом режиме измерительный прибор включается в разомкнутую цепь. То есть каждый раз приходится отключать питание, переводить мультиметр в режим измерения тока, включать питание. разобрать измерительную цепь в обратном порядке. Поэтому очень желательно использование амперметра хотя бы на 10 А.

Недостатки этих схем очевидны — нет возможности регулировать параметры заряда.То есть при выборе элементной базы подбирайте параметры так, чтобы выходной ток составлял те же 10% от емкости вашего аккумулятора (или чуть меньше). Вы знаете напряжение — желательно в пределах 13,2-14,4 В. Что делать, если ток больше желаемого? Добавьте резистор в цепь. Ставится на положительный вывод диодного моста перед амперметром. Сопротивление подбираете «по месту», ориентируясь на ток, мощность резистора больше, так как на них будет рассеиваться лишняя зарядка (10-20 Вт или около того).

И еще: зарядное устройство для автомобильного аккумулятора своими руками, сделанное по этим схемам, скорее всего будет сильно греться. Поэтому желательно добавить кулер. Его можно вставить в схему после диодного моста.

Схемы с возможностью регулировки

Как уже было сказано, недостатком всех этих схем является невозможность регулировки тока. Единственная возможность — изменить сопротивление. Кстати, сюда можно поставить переменный подстроечный резистор.Это будет самый простой выход. Но ручная регулировка тока надежнее реализована в схеме с двумя транзисторами и подстроечным резистором.

Ток заряда изменяется переменным резистором. Он стоит уже после составного транзистора VT1-VT2, так что через него протекает небольшой ток. Поэтому мощность может быть порядка 0,5-1 Вт. Его величина зависит от выбранных транзисторов, подбирается опытным путем (1-4,7 кОм).

Трансформатор мощностью 250-500 Вт, вторичная обмотка 15-17 В.Диодный мост собран на диодах с рабочим током 5А и выше.

Транзистор VT1 — П210, VT2 выбирается из нескольких вариантов: германиевые П13 — П17; кремниевые КТ814, КТ 816. Для отвода тепла установить на металлическую пластину или радиатор (не менее 300 см2).

Предохранители: на входе ПР1 — 1 А, на выходе ПР2 — 5 А. Также в схеме имеются сигнальные лампы — наличие напряжения 220 В (HI1) и ток заряда (HI2). Сюда можно поставить любые лампы на 24 В (в том числе и светодиодные).

Похожие видео

Зарядное устройство для автомобильного аккумулятора своими руками – популярная тема у автолюбителей. Откуда не берут трансформаторы — из блоков питания, микроволновок..даже сами наматывают. Схемы не самые сложные. Так что даже не имея навыков в электротехнике, вы справитесь сами.

Существует огромное количество схем и конструкций, которые позволят нам зарядить автомобильный аккумулятор, в этой статье мы рассмотрим лишь некоторые из них, но самые интересные и максимально простые

За основу этого автомобильного зарядного устройства возьмем одну из самых простых схем, которые смог нарыть в интернете, мне в первую очередь понравилось то, что трансформатор можно позаимствовать от старого телевизора

Как я уже говорил выше, самую дорогую часть зарядного устройства я взял от блока питания телевизора Рекорд, им оказался силовой трансформатор ТС-160, что особенно порадовало на нем была табличка с указанием всех возможных напряжений и течения. Я выбрал комбинацию с максимальным током, т.е. со вторичной обмотки взял 6,55 В на 7,5 А


Но как известно для зарядки автомобильного аккумулятора требуется 12 вольт, поэтому просто соединяем последовательно две обмотки с одинаковыми параметрами (9 и 9″ и 10 и 10″). И на выходе получаем 6,55 + 6,55 = 13,1 В. Напряжение переменного тока. Для его выпрямления потребуется собрать диодный мост, но учитывая большую силу тока, диоды должны быть неслабыми. (Вы можете увидеть их параметры в).Я взял отечественные диоды Д242А, рекомендованные по схеме

Из курса электротехники мы знаем, что разряженный аккумулятор имеет низкое значение, которое увеличивается по мере его заряда. Исходя из силы тока в начале процесса зарядки будет очень высокой. И через диоды будет протекать большой ток, что вызовет нагрев диодов. Поэтому, чтобы их не сжечь, нужно использовать радиатор. В качестве радиатора проще всего использовать корпус неработающего блока питания от компьютера.Ну а чтобы понять на какой стадии заряжается аккумулятор используем амперметр который включаем последовательно. Когда зарядный ток падает до 1А, мы считаем аккумулятор полностью заряженным. Не выбрасывайте предохранитель из цепи, иначе при замыкании вторичной обмотки (что иногда может случиться при коротком замыкании одного из диодов) замкнется силовой трансформатор

Рассмотренное ниже простое самодельное зарядное устройство имеет большие пределы регулирования зарядного тока до 10 А, и отлично справляется с зарядкой различных стартерных аккумуляторов для аккумуляторов 12 В, т.е.е. подходит для большинства современных автомобилей.

Схема зарядного устройства выполнена на симисторном контроллере, с дополнительным диодным мостом и резисторами R3 и R5.

Работа устройства При подаче питания с положительным полупериодом конденсатор С2 заряжается по цепи R3 — VD1 — R1 и R2 — SA1. При отрицательном полупериоде конденсатор С2 заряжается уже через диод VD2, меняется только полярность зарядки. В момент достижения порогового уровня заряда на конденсаторе вспыхивает неоновая лампа, и через него и управляющий электрод смистора VS1 происходит разряд конденсатора. В этом случае последний будет открываться на оставшееся время до конца полупериода. Описанный процесс цикличен и повторяется в каждом полупериоде сети.

Резистор R6 используется для формирования импульсов разрядного тока, что увеличивает срок службы батареи. Трансформатор должен обеспечивать напряжение на вторичной обмотке 20 В при токе 10 А. Симистор и диоды необходимо разместить на радиаторе. Резистор R1, регулирующий зарядный ток, желательно разместить на передней панели.

При настройке схемы сначала установить требуемое ограничение зарядного тока резистором R2. В разомкнутую цепь вставляют амперметр на 10А, затем рукоятку переменного резистора R1 устанавливают в крайнее положение, а резистор R2 — в обратное, и прибор включают в сеть. Перемещая ручку R2, установите необходимое значение максимального зарядного тока. В завершение шкала резистора R1 градуируется в амперах. Необходимо помнить, что при зарядке аккумулятора ток через него уменьшается в среднем на 20% к концу процесса. Поэтому перед началом работы следует установить начальный ток немного выше номинального значения. Окончание процесса заряда определяют с помощью вольтметра — напряжение отключенного аккумулятора должно быть 13,8 — 14,2 В.

Автоматическое автомобильное зарядное устройство — Схема включает аккумулятор на зарядку при снижении напряжения на нем до определенного уровня и выключает при достижении максимума. Максимальное напряжение для кислотных автомобильных аккумуляторов составляет 14,2…14,5 В, а минимально допустимое при разряде — 10.8 В

Автоматический переключатель полярности напряжения для зарядного устройства — предназначен для зарядки двенадцативольтовых автомобильных аккумуляторов. Его главная особенность в том, что он позволяет подключать аккумулятор с любой полярностью.

Автоматическое зарядное устройство — Схема состоит из стабилизатора тока на транзисторе VT1, устройства управления на компараторе D1, тиристора VS1 для фиксации состояния и ключевого транзистора VT2, управляющего работой реле К1

Восстановление и зарядка автомобильного аккумулятора — Способ восстановления «несимметричным» током. При этом соотношение тока заряда и разряда было выбрано 10:1 (оптимальный режим). Этот режим позволяет не только восстанавливать засульфатированные аккумуляторы, но и проводить профилактическую обработку исправных.

Способ восстановления кислотных аккумуляторов переменным током — Технология восстановления свинцовых аккумуляторов переменным током позволяет в кратчайшие сроки снизить внутреннее сопротивление до заводского значения, при незначительном нагреве электролита.Положительный полупериод тока используется полностью при заряде аккумуляторов с незначительной рабочей сульфатацией, когда мощности импульса зарядного тока достаточно для восстановления пластин.

Если в вашем автомобиле гелиевый аккумулятор, то встанет вопрос, как его зарядить. Поэтому предлагаю вот эту простенькую схему на микросхеме L200C, представляющую собой обычный стабилизатор напряжения с программируемым ограничителем выходного тока. R2-R6 — Токозадающие резисторы. Микросхему желательно разместить на радиаторе. Резистор R7 регулирует выходное напряжение от 14 до 15 вольт.


Если использовать диоды в металлическом корпусе, то их нельзя устанавливать на радиатор. Подбираем трансформатор с выходным напряжением на вторичной обмотке 15 вольт.

Достаточно простая схема, рассчитанная на зарядный ток до десяти ампер, отлично справляется с аккумуляторами от автомобиля Камаз

Свинцовые аккумуляторы очень критичны к условиям эксплуатации. Одним из таких условий является заряд и разряд аккумулятора.Чрезмерный заряд приводит к закипанию электролита и деструктивным процессам в положительных пластинах. Эти процессы усиливаются, если зарядный ток велик.

Рассмотрено несколько простых схем зарядки автомобильных аккумуляторов.

Схема автоматического зарядного устройства для автомобильных аккумуляторов, описанная в данной статье, позволяет заряжать аккумулятор в автомобиле в автоматическом режиме, т.е. схема будет автоматически отключать аккумулятор по окончании процесса зарядки.

Иногда возникает необходимость зарядить аккумулятор вдали от тихого и уютного гаража, а зарядки нет.Не беда, попробуем слепить из того, что было. Например, для простейшей зарядки нам понадобится лампочка накаливания и диод.

Лампу накаливания можно взять любую, но на напряжение 220 вольт, но диод должен быть мощным, рассчитанным на ток до 10 ампер, поэтому лучше всего установить его на радиатор.

Для увеличения тока заряда лампу можно заменить на более мощную нагрузку, например электронагреватель.

Ниже приведена схема чуть более сложной схемы памяти, нагрузкой которой является котел, электроплита и т.п.

Диодный мост можно позаимствовать у старого компьютерного блока питания. Но не используйте диоды Шоттки, они хоть и достаточно мощные, но обратное напряжение у них около 50-60 Вольт, поэтому они сразу сгорят.

Необходимость зарядить аккумулятор возникает у многих автомобилистов. Одни используют для этих целей фирменные зарядные устройства, другие используют самодельные зарядные устройства, изготовленные в домашних условиях. Как сделать и как правильно зарядить аккумулятор таким устройством? Об этом мы поговорим ниже.

[ Скрыть ]

Устройство и принцип работы ЗУ

Простое зарядное устройство для — это устройство, используемое для восстановления заряда аккумулятора. Суть функционирования любого ЗУ заключается в том, что данное устройство позволяет преобразовать напряжение бытовой сети 220 вольт в напряжение, необходимое для . На сегодняшний день существует много видов зарядных устройств, но в основе любого устройства лежат два основных компонента — трансформаторное устройство, а также выпрямитель (автор видео о том, как выбрать устройство для зарядки — канал Аккумулятор).

Сам процесс состоит из нескольких этапов:

  • при подзарядке аккумулятора параметр зарядного тока уменьшается, а уровень сопротивления увеличивается;
  • в тот момент, когда параметр напряжения приближается к 12 вольтам, уровень зарядного тока достигает нуля — в этот момент аккумулятор будет полностью заряжен, и зарядное устройство можно отключить.

Инструкция по изготовлению простого ЗУ своими руками

Если вы хотите сделать зарядное устройство для автомобильного аккумулятора на 12 или 6 вольт, то мы можем вам в этом помочь.Конечно, если вы раньше никогда не сталкивались с такой необходимостью, но хотите получить функциональное устройство, то лучше купить автоматический. Ведь самодельное зарядное устройство для автомобильного аккумулятора не будет иметь таких функций, как фирменное устройство.

Инструменты и материалы

Итак, для изготовления зарядного устройства своими руками потребуются следующие предметы:

  • паяльник с расходными материалами;
  • плита текстолитовая;
  • провод с вилкой для подключения к бытовой сети;
  • радиатор компьютера.

В зависимости от, дополнительно могут использоваться амперметр и другие компоненты, позволяющие правильно заряжать и контролировать заряд. Разумеется, для изготовления автомобильного зарядного устройства также необходимо подготовить трансформатор в сборе и выпрямитель для зарядки аккумулятора. Кстати, сам корпус можно взять от старого амперметра. Корпус амперметра имеет несколько отверстий, к которым можно подключить необходимые элементы. Если у вас нет амперметра, то можно найти что-то подобное.

Фотогалерея «Подготовка к сборке»

Этапы

Чтобы собрать зарядное устройство для автомобильного аккумулятора своими руками, сделайте следующее:

  1. Итак, для начала нужно поработать с трансформатором.Мы покажем пример изготовления самодельного зарядного устройства с трансформаторным устройством ТС-180-2 — такое устройство можно снять со старого лампового телевизора. Такие устройства снабжены двумя обмотками — первичной и вторичной, и на выходе каждой вторичной составляющей сила тока составляет 4,7 ампера, а напряжение — 6,4 вольта. Соответственно самодельное ЗУ будет выдавать 12,8 вольта, но для этого обмотки надо соединить последовательно.
  2. Для соединения обмоток потребуется кабель сечением менее 2.5 мм2.
  3. С помощью перемычки необходимо соединить как вторичные, так и первичные компоненты.
  4. Затем вам понадобится диодный мост, для его обустройства возьмите четыре диодных элемента, каждый из которых должен быть рассчитан на работу при токе не менее 10 ампер.
  5. Диоды закрепляются на текстолитовой пластине, после чего их нужно будет правильно подключить.
  6. К выходным диодным компонентам подключаются кабели, с помощью которых самодельное зарядное устройство будет подключаться к аккумулятору.Для измерения уровня напряжения можно дополнительно использовать электромагнитную головку, но если этот параметр вас не интересует, можно установить от нее амперметр, рассчитанный на постоянный ток. После выполнения этих действий зарядное устройство своими руками будет готово (автор видео по изготовлению простейшего по своей конструкции устройства — телеканал Паяльник).

Как зарядить аккумулятор самодельным зарядным устройством?

Теперь вы знаете, как сделать зарядное устройство для автомобиля в домашних условиях.Но как им правильно пользоваться, чтобы это не сказалось на сроке службы заряженного аккумулятора?

  1. При подключении всегда соблюдайте полярность, чтобы не перепутать клеммы. Если вы ошибетесь и перепутаете клеммы, то просто «убьете» батарею. Так всегда плюсовой провод от зарядного устройства подключается к плюсу аккумулятора, а минусовой к минусу.
  2. Никогда не пытайтесь проверить аккумулятор на наличие искры — несмотря на то, что в Интернете есть много рекомендаций по этому поводу, ни в коем случае нельзя закорачивать провода.Это негативно скажется на работе ЗУ и самой батареи в дальнейшем.
  3. Когда устройство подключено к аккумулятору, оно должно быть отключено от сети. То же самое касается его отключения.
  4. При изготовлении и сборке памяти и даже при ее использовании всегда соблюдайте осторожность. Во избежание травм всегда соблюдайте меры предосторожности, особенно при работе с электрическими компонентами. В том случае, если при изготовлении будут допущены ошибки, это может стать причиной не только травмирования человека, но и выхода из строя аккумулятора в целом.
  5. Никогда не оставляйте работающее зарядное устройство без присмотра — нужно понимать, что это самодельное устройство и в его работе может случиться всякое. При подзарядке устройство с аккумулятором должно находиться в проветриваемом помещении, по возможности подальше от взрывоопасных материалов.

Видео «Пример сборки самодельного ЗУ своими руками»

На видео ниже показан пример сборки самодельного ЗУ для автомобильного аккумулятора по более сложной схеме с основными рекомендациями и советами (автор видео канал АКА КАСЬЯН).

Аккумулятор заряжается в автомобиле от генератора во время движения автомобиля. Однако в качестве предохранительного элемента в электрическую цепь включено управляющее реле, обеспечивающее значение выходного напряжения от генератора на уровне 14±0,3В.

Поскольку известно, что достаточный уровень для полной и быстрой зарядки аккумулятора должен быть на уровне 14,5 В, то очевидно, что аккумулятору потребуется помощь для заполнения всей емкости. В этом случае вам понадобится либо магазинное устройство, либо нужно сделать зарядное устройство для автомобильного аккумулятора своими руками в домашних условиях.

В теплое время года даже полуразряженный автомобильный аккумулятор позволит завести двигатель. В морозы дело обстоит хуже, так как при отрицательных температурах емкость уменьшается, а одновременно увеличиваются пусковые токи. При увеличении вязкости холодного масла для вращения коленчатого вала требуется большее усилие. Это означает, что в холодное время года батарея нуждается в максимальной зарядке.

Большое количество различных вариантов самодельных зарядных устройств позволяет подобрать схему под разный уровень знаний и умений производителя.Есть даже вариант, при котором автомобиль выполнен с использованием мощного диода и электронагревателя. Двухкиловаттный обогреватель, включенный в бытовую сеть 220 В последовательно с диодом и аккумулятором, даст последнему чуть более 4 А тока. За ночь схема «накрутит» 15 кВт, но аккумулятор получит полный заряд. Хотя общий КПД системы вряд ли превысит 1%.

Тем, кто собирается делать простое зарядное устройство своими руками на транзисторах, следует знать, что такие устройства могут значительно перегреваться. У них также есть проблемы с неправильной полярностью и случайными короткими замыканиями.

Для тиристорных и симисторных схем основными проблемами являются стабильность заряда и шумы. Отрицательной стороной также являются радиопомехи, от которых можно избавиться с помощью ферритового фильтра, и проблемы с полярностью.

Можно найти массу предложений по переделке компьютерного блока питания в самодельное зарядное устройство. Но нужно знать, что хотя структурные схемы этих устройств схожи, электрические имеют существенные отличия.Для правильной переделки потребуется достаточный опыт работы со схемами. Не всегда слепое копирование с такими переделками приводит к желаемому результату.

Схема на конденсаторах

Наиболее интересной может быть схема конденсаторов самодельного зарядного устройства для автомобильного аккумулятора. Он имеет высокий КПД, не перегревается, выдает стабильный ток вне зависимости от уровня заряда аккумулятора и возможных проблем с колебаниями сети, а также стойко переносит кратковременные короткие замыкания.

Визуально картинка кажется слишком громоздкой, но при детальном анализе все разделы становятся понятными. Он даже оснащен алгоритмом отключения при полной зарядке аккумулятора.

ограничитель тока

При зарядке конденсаторов регулирование силы тока и его стабильность обеспечивается последовательным соединением обмотки трансформатора с балластными конденсаторами. При этом наблюдается прямая зависимость между зарядным током аккумулятора и емкостью конденсаторов.Увеличивая последний, мы получаем больше силы тока.

Теоретически эта схема уже может работать как зарядное устройство, но с ее надежностью будут проблемы. Слабый контакт с электродами батареи приведет к выходу из строя незащищенных трансформаторов и конденсаторов.

Любой студент-физик сможет рассчитать требуемую емкость для конденсаторов С = 1/(2πvU). Однако быстрее это будет сделать по заранее подготовленной таблице:

В схеме можно уменьшить количество конденсаторов. Для этого их соединяют группами или с помощью переключателей (тумблеров).

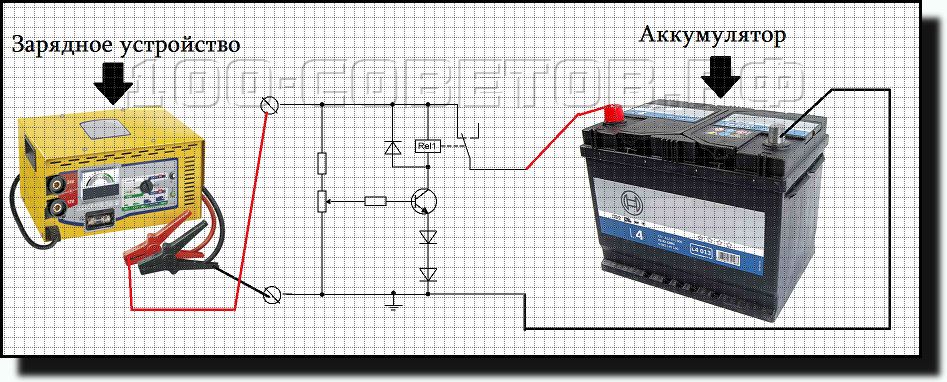

Защита от переполюсовки в зарядном устройстве

Во избежание проблем при перепутывании контактов в цепи имеется реле Р3. Неправильно подключенные провода будут защищены диодом VD13. Он не пропустит ток в неправильном направлении и не даст замкнуться контакту К3.1, соответственно неправильный заряд не пойдет на аккумулятор.

Если полярность соблюдена, то реле замкнется и начнется зарядка.Эту схему можно использовать на любых типах самодельных зарядных устройств, хоть на тиристорах, хоть на транзисторах.

Переключатель S3 регулирует напряжение в цепи. Нижняя схема дает значение напряжения (В), а при верхнем соединении контактов получаем уровень тока (А). Если устройство подключено только к аккумулятору без подключения к бытовой сети, то узнать напряжение аккумулятора можно в соответствующем положении переключателя. Головка — микроамперметр М24.

Автоматика для самодельной зарядки

В качестве источника питания для усилителя выбираем девятивольтовую схему 142ЕН8Г. Такой выбор обоснован его характеристиками. Ведь при колебаниях температуры корпуса платы даже на десять градусов, на выходе устройства колебания напряжения сводятся к погрешности в сотые доли вольта.

Самоотключение срабатывает при настройке напряжения 15,5 В. Эта часть схемы имеет маркировку A1.1. Четвертый вывод микросхемы (4) подключен к делителю R8, R7, где напряжение равно 4.На него выводится 5 В. Другой делитель подключен к резисторам R4-R5-R6. В качестве настройки этой схемы используется регулировка резистора R5 для индикации уровня превышения. С помощью R9 в микросхеме осуществляется управление нижним уровнем включения устройства, которое осуществляется при напряжении 12,5 В. Резистор R9 и диод VD7 обеспечивают интервал напряжения для бесперебойной зарядки.

Алгоритм схемы достаточно прост. При подключении к зарядному устройству контролируется уровень напряжения.Если оно ниже 16,5 В, то по цепи проходит команда на открытие транзистора VT1, которая, в свою очередь, запускает подключение реле Р1. После этого подключают первичную обмотку установленного трансформатора и запускают процесс заряда аккумулятора.

После установки полной емкости и получения выходного параметра напряжения 16,5 В напряжение в цепи снижается, чтобы оставить транзистор VT1 открытым. Реле проводит отключение. Подача тока на клеммы снижена до уровня полулампы.Цикл зарядки начинается снова только после того, как напряжение на клеммах аккумулятора снизится до 12,5 В, затем зарядка возобновляется.

Так машина контролирует возможность не подзарядки аккумулятора. Схему можно оставить в рабочем состоянии даже на несколько месяцев. Эта опция будет особенно актуальна для тех, кто использует автомобиль сезонно.

Компоновка зарядного устройства

Чехлом для такого прибора может служить миллиамперметр ВЗ-38. Ненужные внутренности удаляются, остается только стрелочный индикатор.Все, кроме станка, монтируем навесным способом.

Электроприбор состоит из пары экранов (переднего и заднего), которые закреплены с помощью перфорированных углеродных горизонтальных балок. Через такие отверстия удобно крепить любые элементы конструкции. Для размещения силового трансформатора использовалась двухмиллиметровая алюминиевая пластина. Он крепится винтами к нижней части устройства.

На верхней плоскости установлена ​​пластина из стеклопластика с реле и конденсаторами.Плата с автоматикой также закреплена на перфорированных ребрах. Реле и конденсаторы этого элемента подключаются с помощью стандартного разъема.

Радиатор на задней стенке поможет уменьшить нагрев диодов. В этой зоне уместно будет разместить предохранители и мощную вилку. Его можно взять из мощности компьютера. Для зажима силовых диодов используем две прижимные планки. Их использование позволит рационально использовать пространство и снизить тепловыделение внутри агрегата.

Монтаж желательно проводить с использованием интуитивно понятных цветов проводов. За плюс берем красный, за минус синий, а переменное напряжение подбираем с помощью, например, коричневого. Сечение во всех случаях должно быть более 1 мм.

Показания амперметра калибруются с помощью шунта. Один его конец припаян к контакту реле Р3, а другой припаян к плюсовой клемме вывода.

Элементы

Разберем внутренности устройства, составляющие основу зарядного устройства.

Печатная плата

Стекловолокно является основой для печатной платы, выполняющей роль защиты от скачков напряжения и проблем с подключением. Изображение формируется с шагом 2,5 мм. Эту схему без проблем можно сделать в домашних условиях.

Расположение элементов в реальной схеме пайки Плата для ручной пайки

Есть даже схематический план с выделенными элементами. Чистое изображение наносится на основу с помощью порошковой печати на лазерных принтерах.Для ручного способа нанесения дорожек подойдет другое изображение.

Градуированная шкала

Показания установленного миллиамперметра ВЗ-38 не соответствуют фактическим показаниям прибора. Для коррекции и правильной градуировки необходимо к основанию индикатора за стрелкой приклеить новую шкалу.

Обновленная информация будет иметь точность в пределах 0,2 В.

Соединительные кабели

Контакты, которые будут подключаться к аккумулятору, должны иметь пружинный фиксатор с зубцами («крокодил») на концах.Чтобы различать полюса, желательно плюсовую часть сразу выделить красным цветом, а минусовой кабель взять с зажимом синим или черным цветом.

Сечение кабеля должно быть более 1 мм. Для подключения к бытовой сети используется стандартный неразборный кабель с вилкой от любой старой оргтехники.

Электрические элементы самодельной зарядки для аккумуляторов

В качестве силового трансформатора подойдет

ТН 61-220, т. к. выходной ток будет на уровне 6 А.Для конденсаторов напряжение должно быть более 350 В. Для схемы для С4 по С9 берем тип МБГЧ. Диоды со 2-го по 5-й нужны, чтобы выдержать десятиамперный ток. 11-го и 7-го вы можете взять любой импульс. VD1 — это светодиод, а 9-й может быть аналогом KIPD29.

В остальном нужно ориентироваться на входной параметр, допускающий ток 1А. В реле Р1 можно использовать два светодиода с разными цветовыми характеристиками или можно использовать бинарный светодиод.

Операционный усилитель АН6551 можно заменить отечественным аналогом КР1005УД1.Их можно найти в старых аудиоусилителях. Первое и второе реле выбираем из диапазона 9-12 В и силы тока 1 А. Для нескольких контактных групп в релейном устройстве используем распараллеливание.

Настройка и запуск

Если все сделать без ошибок, то схема сразу заработает. Пороговое напряжение регулируется с помощью резистора R5. Он поможет перевести зарядку в правильный слаботочный режим.

Самодельные зарядные устройства: полное руководство

Батарея — одно из самых гениальных изобретений, когда-либо сделанных.Итак, как это работает, так это то, что он сохраняет фиксированное количество энергии, прежде чем закончится. Вот почему у нас есть перезаряжаемые батареи. Следовательно, если у вас разряженный аккумулятор, вы можете подключить его к зарядному устройству и зарядить. Однако производительность ваших аккумуляторов зависит от зарядного устройства. Поэтому необходимо хорошее зарядное устройство. Но, если вы хотите сделать его, существует множество конструкций зарядных устройств. Некоторые из них просты, например, зарядное устройство для светодиодных аккумуляторов, в то время как некоторые из них сложны. К счастью, мы создали эту статью, чтобы показать вам, как сделать зарядное устройство своими руками.Вы готовы? Давайте погрузимся!

Что такое зарядное устройство?

С точки зрения непрофессионала, зарядные устройства — это устройства, которые заряжают разряженные аккумуляторы.

Но давайте углубимся.

Зарядные устройства для аккумуляторов — это устройства, подающие электрический ток на аккумуляторы в течение длительного времени.

Зарядное устройство с проверкой напряжения и мощности

Цель состоит в том, чтобы элементы батареи сохраняли достаточную мощность и работали в качестве источника энергии. И это то, что объединяет все зарядные устройства.

Тем не менее, есть некоторые различия между дешевым зарядным устройством, сделанным своими руками, и зарядным устройством отличного качества.

Итак, вот в чем дело.

Дешевые зарядные устройства для аккумуляторов обеспечивают постоянным напряжением или током аккумуляторы до тех пор, пока они не отключатся.

Проблема с дешевыми зарядками;

Если вы оставите аккумулятор заряжаться слишком долго, он будет перезаряжен.

Но если вы снимете его слишком рано, ваши батареи не получат достаточно энергии для более продолжительной работы.

С другой стороны, качественные зарядные устройства используют более мягкую подзарядку (обычно 3-5 % от максимальной емкости аккумулятора) для более длительного времени.

Другим вариантом зарядного устройства является зарядное устройство с таймером. Это интеллектуальное зарядное устройство способно автоматически отключаться.

зарядное устройство с четырьмя аккумуляторными батареями

К сожалению, это не предотвращает перезарядку, поскольку у каждой батареи разное время зарядки.

Какие материалы необходимы для сборки зарядного устройства

Вам не нужно быть профессиональным производителем аккумуляторов, чтобы создать зарядное устройство. Вы можете сделать зарядное устройство своими руками, не выходя из дома.

Все, что вам нужно сделать, это следовать инструкциям и использовать правильные материалы.

Итак, вот детали, которые вам понадобятся для сборки зарядного устройства:

  • Shist-Dist Transformer (220V / 14V) X 1 9012 / 14V) X 1
  • Светодиодная аккумуляторная батарея (12 В / 7ah) x 1
  • Alligator аккумуляторные зажимы X 1
  • Держатель батареи X 1
  • Пленочные конденсаторы (1 мкФ/105 Дж) X 1
  • Паяльник X 1
  • Шнуры питания X 1
  • Проволока для пайки и флюс X 1
  • Гнездо питания постоянного тока X 1
  • Вилка питания переменного тока (2-контактная) X 1
  • 3
  • 3
  • 3
  • Соединительные провода X 1

Схема цепи зарядного устройства 12 В

Здесь, в этом разделе, мы покажем вам схему зарядного устройства на 12 В. Вы можете использовать эту схему для зарядки любой 12-вольтовой аккумуляторной батареи, а также автомобильных аккумуляторов.

Схема состоит только из источника питания 12 В постоянного тока с амперметром, который контролирует зарядное напряжение.

Кроме того, два диода образуют двухполупериодный выпрямитель с отводом от средней точки, а конденсатор фильтрует выходной сигнал выпрямителя, обеспечивая чистое выходное напряжение 12 В.

Схема, показывающая цепь зарядного устройства 12 В

Здесь вы можете подключить его IC в обычном режиме, где вы включаете R1 и R2 для настройки на требуемое напряжение.

IC получает питание от стандартного трансформатора или диодного моста. После фильтрации напряжения через С1 напряжение устанавливается на 14.

Следовательно, отфильтрованное 14 В постоянного тока подается на входной контакт микросхемы.

Кроме того, вы можете закрепить контакт ADJ микросхемы на соединении резистора R1 и R2 (переменный резистор). Вы также можете настроить резистор R2 так, чтобы он соответствовал конечному выходному напряжению емкости аккумулятора.

Без RC схема будет работать как источник питания LM 317, где вы не можете измерять или контролировать ток цепи.

Итак, RC и транзистор BC547, расположенные в цепи, могут определять ток, подаваемый на батарею.

Пока ток остается в безопасном диапазоне, напряжение будет оставаться на заданном уровне.

Однако, если ток поднимается выше безопасного диапазона приложений, ИС снимает напряжение и падает, чтобы еще больше ограничить рост тока и обеспечить безопасность батареи.

Понимание концепции самодельных зарядных устройств

Концепция зарядного устройства звучит просто, и это так.Однако, даже если идея довольно проста, она требует некоторых трудоемких процессов.

Кроме того, одна из вещей, которую вам нужно сделать, это убедиться, что зарядное устройство не перезаряжается.

Итак, давайте рассмотрим самый простой способ сделать простое зарядное устройство для аккумуляторов.

Как это работает?

Чтобы батарея работала, она должна преобразовывать накопленную химическую энергию в полезную электрическую энергию. Когда в батарее заканчиваются электролиты, батарея разряжается; затем вы должны зарядить его.

Итак, на помощь приходит зарядное устройство.

Зарядное устройство подает на аккумулятор постоянный ток (DC), и израсходованный электролит восстанавливается.

Итак, теоретически, когда электролиты батареи достигают полной зарядки, зарядное устройство должно прекратить подачу тока. На этом этапе вам нужно следить за состоянием батареи и отключать USB-порт батареи, когда он будет завершен. Или, возможно, вы покупаете интеллектуальное зарядное устройство для аккумулятора или USB-зарядное устройство для мобильного телефона.

Вы также можете использовать питание от солнечной панели и зажим для солнечной батареи для питания простой батареи.

Процесс зарядки аккумулятора

Весь процесс зарядки включает в себя:

  • Стабилизация
  • Зарядка клемм аккумуляторной батареи
  • Оптимизация скорости зарядки (увеличение потребляемой мощности не менее чем на 10–20 %)
  • Завершение (знание момента прекращения подачи тока для обеспечения безопасности батареи)

Кроме того, зарядка а скорость разряда батареи представляет собой C-rate (Charge Rate).Он измеряет уровень заряда или разряда батареи с измеренной емкостью в Ач.

Например, если полностью заряженный аккумулятор емкостью 5 Ач разряжается током 5 ампер, для полной зарядки аккумулятора потребуется час. Следовательно, большинство современных гаджетов, таких как ноутбуки, электромобили, зарядные устройства для мобильных телефонов, специальные приложения для кухни и дома, электроинструменты и мобильные телефоны, используют литий-ионный аккумулятор.

Литий-ионный аккумулятор

Почему?

Входной литий-ионный аккумулятор продлевается на более длительное время при частой зарядке.

Схема литиевой батареи

Что происходит, когда аккумулятор заряжается или недозаряжается при зарядке аккумулятора?

Когда полностью заряженный аккумулятор заряжается, необходимо прекратить зарядку. Но стандартные зарядные устройства не могут определить, когда батарея достигла 100 процентов, поэтому они продолжают подавать ток на батарею.

По этой причине батареи нагреваются и могут быть повреждены. Это способ для батарей избавиться от дополнительной подаваемой энергии.Перезаряд аккумуляторов может не только повредить аккумулятор, но и сократить срок его службы.

Доступен широкий выбор зарядных устройств, таких как капельные зарядные устройства, интеллектуальные зарядные устройства на основе времени, простые зарядные устройства, интеллектуальные зарядные устройства, импульсные зарядные устройства, зарядные устройства с приводом от движения, солнечные зарядные устройства, быстрые зарядные устройства и трехступенчатые зарядные устройства.

В большинстве случаев зарядные устройства изготавливаются для конкретной батареи из-за количества токов, которые они будут подавать, и того, сколько времени потребуется для полной зарядки батарей.

К сожалению, это означает, что любое зарядное устройство, предназначенное для зарядки определенного аккумулятора, может не работать с другим аккумулятором.

Итак, производители гаджетов советуют использовать для зарядки аккумуляторов одни и те же зарядные устройства. Таким образом, вы не повредите и не сократите срок службы батареи.

Если вы хотите получить максимальную отдачу от зарядного устройства, не пытайтесь одновременно заряжать аккумуляторы разной емкости или химического состава.

Почему?

Существует высокий риск повреждения батарей с течением времени.

Как сделать зарядное устройство своими руками

Когда у вас есть готовые материалы, вы можете либо следовать инструкциям, либо соединить все параметры с помощью принципиальной схемы.

Итак, вот полное объяснение того, как работает схема:

Когда вы включаете питание аккумулятора, диод 1N5402 работает с постоянным напряжением 24 В, создавая полуволну постоянного тока 24 В на выходе зарядного устройства.

В то время как среднеквадратичное значение напряжения выглядит как 9-12 вольт, максимальное напряжение составляет 24 вольта, поэтому вы не можете подать его напрямую на аккумулятор.

Если вы хотите уменьшить максимальное значение зарядного устройства, используйте лампочку в сочетании со схемой.

Итак, задача лампочки — поглощать максимальные значения напряжения. Таким образом, он обеспечивает более контролируемый выход на батарею. В конечном итоге это также становится саморегулирующимся из-за интенсивного свечения нити накала лампы.

Но вы должны это учесть;

Все лампы имеют разное сопротивление, поэтому их характеристики могут различаться.

По этой причине выходное напряжение и ток автоматически регулируются до разумного уровня зарядки, подходящего для безопасной зарядки аккумулятора.

После установки ламп вы будете знать, когда аккумулятор заряжается. Кроме того, лампочка постепенно тускнеет по мере достижения своего порога.

Как только напряжение аккумулятора приближается к 14,5 В, необходимо прекратить зарядку.

Быстрые шаги по созданию схемы зарядного устройства для аккумуляторов своими руками

Итак, вот краткие шаги, которые вы должны предпринять, чтобы создать самодельную схему зарядного устройства с выходной мощностью и аварийным питанием:

1: Соберите мостовой выпрямитель, соединив четыре диода 1N4007

2: Припаяйте выводы +Ve и -Ve мостового выпрямителя к вторичной обмотке не-C.Трансформатор Т.

3: Убедитесь, что вы обрезали лишние части мостового выпрямителя

4: Затем припаяйте один конец конденсатора с номиналом X к клемме +ve источника переменного тока, а минус v к клемме первичной обмотки трансформатора.

5: Припаяйте зажимы типа «крокодил» к выводу мостового выпрямителя.

6: Подключите клеммы разъема питания постоянного тока к выходным клеммам зарядного устройства и проверьте цепь.

Заключительные слова

Вот и все, что вам нужно для создания зарядных устройств для аккумуляторов своими руками. Итак, видите, процесс создания не так сложен, как вы ожидали.

Если вы будете следовать всем инструкциям в этой статье, вы также создадите качественные зарядные устройства для аккумуляторов, которые прослужат долго.

Итак, дайте нам знать, как ваш проект зарядного устройства работает для вас. Кроме того, если вам нужна дополнительная информация о схеме зарядного устройства, не стесняйтесь обращаться к нам.

Не убивайте батарею! – Банк домашних аккумуляторов

Я был на работе на прошлой неделе, и мой коллега по техническому обслуживанию признался, что не совсем понимает разницу между поплавковым и капельным зарядным устройством. Это напомнило мне об исследовании, которое я провел, когда впервые построил резервную домашнюю аккумуляторную батарею. Я боялся испортить аккумуляторы на 250 долларов, выбрав неправильное зарядное устройство!

Плавающие зарядные устройства управляются микропроцессором и заряжают аккумулятор только тогда, когда он способен принять заряд.Подзарядное устройство непрерывно излучает небольшой ток, независимо от способности аккумулятора его принимать, и, если его не контролировать, приводит к перезарядке.

Это быстрый и простой ответ, и может показаться, что не имеет значения, какой из них вы выберете. Однако не обманывайте себя, поскольку эти зарядные устройства не созданы равными, и при неправильном использовании они могут действительно повредить ваши батареи!

Хотя оба они могут эффективно заряжать и заряжать аккумулятор при правильном использовании, есть несколько мер предосторожности, которые вы должны принять, прежде чем подключать их к своему автомобилю или другому аккумулятору, просто настраивать и забывать.

Если вам просто интересно, какое зарядное устройство лучше по соотношению цена/качество в категории «поплавок/струйка», я всегда обращаюсь к , этому зарядному устройству и устройству поплавкового обслуживания , которые можно найти на Amazon. Я использую его каждый день для своего банка аккумуляторов и для кондиционирования автомобильных аккумуляторов уже более 6 лет, и я доверяю ему на 100%. Ниже я расскажу о причинах, почему это поплавковое зарядное устройство — это то, что вам нужно, но если вы просто спешите, я настоятельно рекомендую уделить ему некоторое внимание.

Ниже видео, в котором я рассказываю о различиях между различными зарядными устройствами.

Что такое зарядное устройство?

Непрерывное зарядное устройство никогда не перестанет посылать аккумулятору низкий уровень излучения электрического тока. Несмотря на то, что батарея заряжена на 100%, зарядное устройство будет продолжать пытаться наполнить ее энергией.

Если бы у вас был литий-ионный аккумулятор (как в сотовом телефоне), это не было бы проблемой. Однако, если вы имеете дело со свинцово-кислотным аккумулятором (герметичным или каким-либо иным), например, в автомобиле, мотоцикле, тележке для гольфа, газонокосилке, лодке или аккумуляторном блоке, вы подвергаетесь очень высокому риску повреждения аккумуляторов в процессе эксплуатации. в долгосрочной перспективе, если вы оставите их подключенными к зарядному устройству.

Подзарядные устройства, которые относятся к дешевому диапазону, могут даже разрядить батареи за одну ночь, если оставить их подключенными.

Также имейте в виду, что, несмотря на то, что настоящее «непрерывное зарядное устройство» отличается от поплавкового зарядного устройства, большинство людей используют термин «непрерывное зарядное устройство» для обозначения любого зарядного устройства, которое можно оставлять подключенным к аккумулятору на неопределенный срок.

Почему зарядное устройство может быть опасным?

Причину того, что подзарядное устройство может повредить аккумулятор при длительном подключении, можно объяснить тем, что происходит при зарядке аккумулятора.

Не вдаваясь в подробности, аккумулятор получает электричество от зарядного устройства. Электричество проходит между положительной и отрицательной клеммами батареи, пластинами и раствором электролита (аккумуляторной кислотой). При прохождении электричества через этот раствор происходит химическая реакция, изменяется химическая структура и накапливается потенциальная энергия.

Когда батарея разряжена до очень низкого уровня, скажем, 40%, она может принять заряд более высокого тока и легко преобразовать электрическую энергию в потенциальную химическую энергию (которая затем может быть высвобождена в виде электричества при замыкании цепи).По мере того, как батарея приближается к своему полному заряду, она не может принять столько электроэнергии, потому что у нее заканчивается емкость для ее хранения.

Слишком много электричества (ампер, в случае зарядного устройства) приведет к тому, что батарея будет преобразовывать столько энергии, сколько возможно, в хранимую энергию, а остальное нужно куда-то девать.

Избыточное электричество устраняется с помощью процесса, называемого гидролизом. Это означает, что по мере прохождения избыточного электричества через раствор электролита молекулы водорода и кислорода в аккумуляторной кислоте разрушаются, испаряются, аккумулятор нагревается и происходит сульфатирование свинцовых пластин внутри аккумулятора.

По сути, электричество, которое закачивается в аккумулятор, когда он больше не может его принимать, разрушает молекулы воды в аккумуляторной кислоте. Когда это происходит в течение длительного времени, уровень кислоты в аккумуляторе падает из-за испарения, свинцовые пластины сульфатируются и могут оголиться (что приведет к непоправимому повреждению), а химия в аккумуляторе изменится в худшую сторону.

По этой причине подключение зарядного устройства к аккумулятору и оставление его на несколько дней или месяцев подряд может привести к выходу аккумулятора из строя, а в некоторых случаях даже на ночь. Несмотря на то, что уровень тока может быть очень низким, и даже если вы можете не слышать пузырения батареи, происходит нежелательная химическая реакция, если вы оставляете батарею на непрерывной подзарядке.

Можно ли безопасно использовать зарядное устройство?

Да, вы, безусловно, можете безопасно использовать непрерывное зарядное устройство, и это просто включает в себя отключение и отключение непрерывного зарядного устройства, когда ваша батарея полностью заряжена.

Все аккумуляторы саморазряжаются (теряют заряд просто потому, что они существуют с течением времени).Если у вас здоровая батарея, этот процесс будет медленным. Если вам нужно обслуживать батарею в течение длительного периода времени, просто подключайте ее к зарядному устройству раз в месяц или около того на пару часов. Как только он достигнет 100%, отсоедините его и дайте ему перерыв на несколько недель.

Если вы оставляете свою батарею подключенной на зимний сезон и хотите просто установить ее и забыть о ней, вы можете рассмотреть следующий тип зарядного устройства, о котором я буду говорить — поплавковое зарядное устройство.

Что такое поплавковое зарядное устройство (обслуживающее аккумулятор)?

Плавающее зарядное устройство существенно отличается от непрерывного зарядного устройства тем, что оно заряжает аккумулятор на 100%, прекращает дальнейшую зарядку и остается в режиме ожидания.Поскольку батарея со временем естественным образом теряет заряд, поплавковое зарядное устройство снова возобновит зарядку, чтобы зарядить батарею, а затем переключится в режим ожидания.

В связи с этим аккумуляторы можно оставлять подключенными к поплавковому зарядному устройству на неопределенный период времени. Аккумуляторы работают лучше всего, когда они поддерживаются на 100%, и поплавковое зарядное устройство — идеальный способ сделать это.

Мой верный Battery Tender® с плавающим режимом. Ни разу за 4 года использования эта штука меня не подвела!

Нужно ли мне покупать плавающее зарядное устройство для конкретных задач или трехступенчатое зарядное устройство с плавающим режимом?

При поиске поплавкового зарядного устройства, безусловно, есть поплавковые зарядные устройства для конкретных задач, которые имеют только низкий номинальный ток и разработаны специально для подачи небольшого тока.

Эти зарядные устройства идеально подходят для ежедневного использования батареи от низкого до умеренного и для ночных подзарядок.

Однако на рынке имеется множество зарядных устройств, которые обладают всеми преимуществами полноценного и надежного зарядного устройства с большим количеством ампер, но затем уменьшают силу тока, когда уровень заряда батареи приближается к максимальному.

Различие, которое необходимо сделать, заключается в том, что существуют зарядные устройства с поплавковым зарядом для конкретной задачи, но есть и зарядные устройства для аккумуляторов, которые имеют три отдельные фазы, последняя из которых представляет собой поплавковый режим.

Фазы современного трехступенчатого смарт-зарядного устройства:

  • Массовая (зарядка аккумулятора от 0 до 80%)
  • Поглощение (заряд от 80 до 95%)
  • Плавающий режим (95-100%)

Я предпочитаю иметь реальное зарядное устройство с более высокой начальной силой тока, которое может восстановить почти разряженную батарею за приличное время, но достаточно умное, чтобы переключаться в плавающий режим с более низкой силой тока и заряжать батарею только тогда, когда это необходимо. Это.

Если вы ищете фантастическое зарядное устройство и устройство для обслуживания (с плавающим режимом, а НЕ струйным режимом), которое будет постоянно поддерживать ваши батареи в отличном состоянии и здоровыми, не опасаясь перезарядки, я рекомендую это зарядное устройство от Amazon, которое я использовал для более 6 лет без единого сбоя.   Это идеальное зарядное устройство по принципу «установил и забыл», которое идеально подходит для чего-то вроде автомобильных аккумуляторов (для зарядки в течение ночи или длительного обслуживания) и до небольшого аккумулятора.

В связи с этим аккумуляторы можно оставлять подключенными к поплавковому зарядному устройству на неопределенный период времени. Аккумуляторы работают лучше всего, когда они поддерживаются на 100%, и поплавковое зарядное устройство — идеальный способ сделать это.

Связанные вопросы

Будет ли поплавковое зарядное устройство заряжать разряженную батарею?

Это зависит от того, насколько разряжена батарея. Современные интеллектуальные зарядные устройства (включая поплавок) имеют минимальное напряжение, которым должна обладать батарея, чтобы батарея начала процесс зарядки.

Микропроцессор должен определить это напряжение, чтобы распознать, что он действительно подключен к аккумулятору, чтобы начать процесс зарядки. Это неотъемлемая функция безопасности, встроенная в современные интеллектуальные зарядные устройства.

Если вы ищете поплавковое зарядное устройство, которое может зарядить разряженный автомобильный аккумулятор за приличное время, лучше всего найти настоящее зарядное устройство на 5-15 ампер, которое может выполнять большую часть зарядки, а затем переключиться на зарядное устройство. надлежащий плавающий режим (например, от 0,75 до 2 ампер), когда аккумулятор достигает максимальной емкости.

Как долго можно оставлять автомобильный аккумулятор на постоянном заряде?

В идеале, вы никогда не должны оставлять аккумулятор на подзарядке после того, как он достиг 100% емкости.

Случайные ночные ночные часы, вероятно, окажут незаметное влияние на здоровье и срок службы вашей батареи, но их высокая частота или, конечно, длительный период, например, в зимние месяцы, повредит общей эффективности работы вашей батареи.

Если вы обнаружите, что оставляете аккумулятор подключенным к зарядному устройству дольше, чем следует, лучше регулярно проверять уровень кислоты, чтобы он не стал слишком низким.

Если у вас низкий уровень, но пластины не открыты, убедитесь, что аккумулятор полностью заряжен, прежде чем добавлять дистиллированную воду. Добавьте ровно столько воды, чтобы покрыть тарелки, если это так.

Затем, когда батарея будет заряжена на 100 %, добавьте соответствующее количество дистиллированной воды и снова зарядите ее до 100 %.

Можно ли перезарядить автомобильный аккумулятор с помощью зарядного устройства?

Да, технически каждый раз, когда ваша батарея подключена к зарядному устройству после того, как она достигла 100% емкости, она перезаряжается и повреждает вашу батарею, испаряя воду в результате гидролиза, разъедая пластины и вызывая перегрев батареи.

Один-два дня могут не дать слишком многого, но постарайтесь не превращать это в привычку, если вы не хотите заменять батареи быстрее, чем в противном случае.

Можно ли подзаряжать автомобильный аккумулятор, если он НЕ подключен к автомобилю?

Да, вы можете подключить зарядное устройство к аккумулятору, когда он подключен или отключен от вашего автомобиля. Батарея будет заряжаться с одинаковыми результатами независимо от этого фактора.

Это зарядное устройство Duracell® с плавающим режимом было примерно в два раза дороже, чем Deltran Battery Tender®, но также поставляется с дополнительным режимом «Восстановление», который десульфатирует батарею, если я решу сделать это для оптимального срока службы батареи.

Могу ли я использовать аккумулятор для зарядки разряженного аккумулятора?

Полностью разряженная батарея не будет иметь напряжения, необходимого для обнаружения современными интеллектуальными зарядными устройствами с внутренними датчиками безопасности, и не будет заряжаться, но искусственный переход от исправной батареи на несколько минут может обеспечить напряжение, необходимое для включения зарядного устройства и обхода внутренний датчик безопасности для зарядки аккумулятора.

Датчики безопасности существуют для того, чтобы определить определенное напряжение, прежде чем электричество пройдет по кабелям.Это делается для того, чтобы зарядное устройство не подавало электричество на все, к чему вы просто прикасаетесь двумя кабелями.

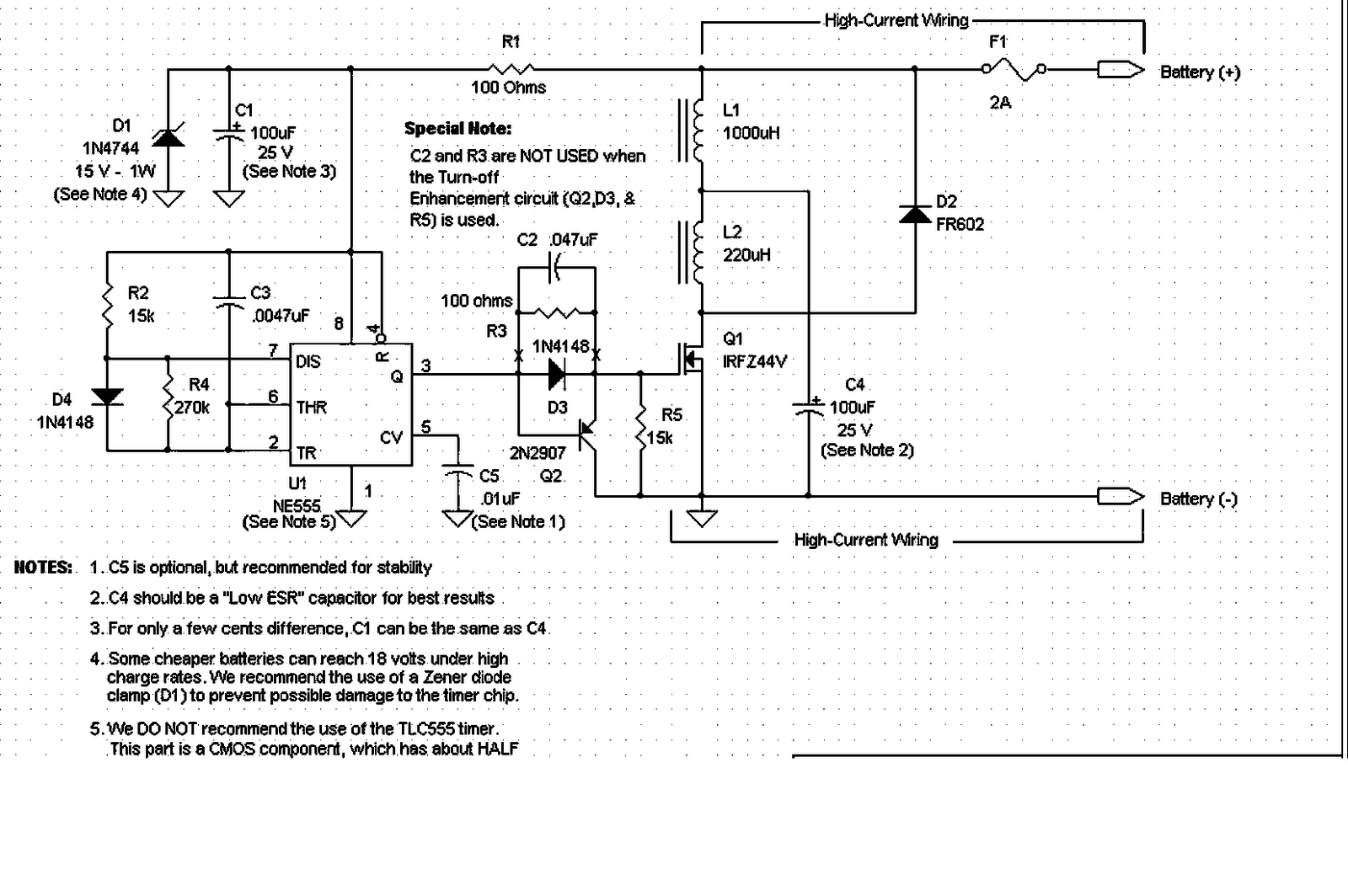

Самодельное дешевое зарядное устройство для десульфатации старых свинцово-кислотных аккумуляторов — $12

Поместите это в графу «Не пытайтесь делать это дома, дети», но это работает.

Это очень простое емкостное зарядное устройство для аккумуляторов из металлолома, но если вы не уважаете электричество или аккумуляторы, лучше всего купить зарядное устройство ChinaMart … и еще аккумуляторы.

За последнюю неделю с помощью этого зарядного устройства я восстановил три аккумулятора, первым был аккумулятор моего квадроцикла, это заняло около 4 часов.Мое обычное зарядное устройство не будило бы мертвую ячейку, которая отказывалась принимать заряд (обратите внимание, что другие ячейки пузырились, но ячейка № 3 отказывалась). Через 4 часа камера проснулась после того, как ее ужалили 150 вольт гудящей 120-герцовой мощности.

Вторая батарея была моей батареей для троллингового мотора, ночная зарядка помогла. Было 9,7 вольта, все закипело, выглядело нехорошо. На следующее утро он показал 14,8 вольт и все ячейки кипели от горячего заряда. Утром после снятия с зарядки напряжение стабилизировалось до 12.8, хороший горячий аккумулятор.

Третьей была батарея моего садового трактора, на которую ушло всего около 6 часов.

Будьте чертовски осторожны, используйте зарядное устройство вне своего гаража или магазина, всегда подсоединяйте провода аккумулятора ПЕРЕД его подключением, всегда отключайте зарядное устройство ПЕРЕД проверкой контактов аккумулятора. Эта штука может УБИТЬ вас, если вы не будете осторожны. Держитесь подальше от аккумулятора во время зарядки. Не заряжайте аккумулятор, когда он подключен к автомобилю, если только вы не хотите, чтобы 150 В пост. тока окуривали ваш регулятор напряжения, генератор и электронику. ..

Мое зарядное устройство имеет предохранитель на 5 ампер с неоновой индикаторной лампой, которая показывает, когда оно горячее. Он построен в армейской банке с боеприпасами.

Я использую конденсатор для работы двигателя переменного тока на 50 мФд в качестве ограничителя тока на 2 ампера, этого достаточно для медленной десульфатирующей зарядки в течение ночи. Я использовал мостовой выпрямитель на 25 ампер/400 вольт. Это зарядное устройство зарядит любой свинцово-кислотный аккумулятор, не важно какое напряжение у аккумулятора… 6, 12, 24 вольта… не важно. Моя стоимость сборки составила 12 долларов.

Проблема с обычными зарядными устройствами с ограничителем напряжения заключается в том, что они не могут выровнять аккумулятор или десульфатировать элементы.Недостаточное электрическое давление, чтобы разрушить сульфат свинца, который изолирует аккумуляторные пластины.

Выходная мощность ограничена емкостью конденсатора — 25 мкФ на выходной ампер. Если вам нужно зарядное устройство на 1/2 ампера, используйте конденсатор на 12 мФд, если вы хотите зарядное устройство на 6 ампер, используйте (3) конденсатора на 50 мФд, соединенных параллельно, и т. д., т. д., т. д.

555 pwm электрическая схема. Эта схема представляет собой простую схему для модуляции ширины импульса для управления двигателем постоянного тока, она устраняет . 555 техническое описание 555 рабочий цикл 555 метроном 555 функция сброса 555 инвертированное реле задержки времени 555 генератор импульсов таймера.Вы можете найти структуру выводов микросхемы таймера 555 на принципиальной схеме, показанной выше. Circuit Diagram объединяет постоянно растущие ряды пользователей таймеров. 5 … Цепная диаграмма. Link & Share Скопируйте и вставьте соответствующие теги, чтобы поделиться. Общая схема Подробная схема печатной платы Three Fives показана на рисунке 2. Эти книги были тщательно проверены, и их можно приобрести, нажав на эту ссылку: — 3 Great Books to Learn 555 Timer Circuits and Projects.
Шаг 1: Цепь.Схема блока питания преобразователя постоянного тока с 12 В на 24 В. самодельные схемы. ШИМ-драйверы для электродвигателей постоянного тока. Сигнал времени ВЫСОКИЙ: t_on = 0. В этой схеме после однократного нажатия кнопки светодиод загорается, а затем выключается. 693 * Rb * C. Вот несколько схематических изображений Pwm 555 с самым высоким рейтингом в Интернете. Здесь мы регулировали выходную частоту ШИМ-сигнала подбором резистора RV1 и конденсатора С1. Таймер IC 555 является одним из самых популярных интегральных схем, используемых для различных приложений, таких как нестабильные, моностабильные, бистабильные мультивибраторы, схемы таймеров, генераторы, PWM (широтно-импульсная модуляция), PPM (модуляция положения импульса), генератор прямоугольных импульсов. или генератор импульсов и т.д.Это инвертор, который обязательно нужно попробовать новичкам и любителям, которые впервые делают инверторы своими руками. Я буду использовать эти схемы для управления светодиодными лентами в машине и двигателем f. Таймер 555 можно использовать с переменным «управляющим» входом для создания генератора широтно-импульсной модуляции (ШИМ) с его цифровым рабочим циклом, изменяющимся в зависимости от аналогового входного напряжения. Схема цепи питания 0-30В. Кроме того, он доступен в 8-контактном DIP- и 14-контактном DIP-разъемах. Принципиальная схема регулятора скорости двигателя вентилятора постоянного тока с использованием 555.R3: 470 Ом. Если вы хотите контролировать скорость двигателя, PWM играет ключевую роль. Вот базовая схема таймера 555, работающего в нестабильном режиме, и мы можем заметить, что… Схема ШИМ 555, описанная в этой статье, является, пожалуй, лучшим из возможных способов модуляции ширины импульса выборки. Этот выход PWM управляет затвором Mosfet. В этом руководстве по проекту мы строим схему управления скоростью двигателя ШИМ с использованием двух цифровых ИС. Diy Pwm диммер лампы с использованием 555 Ic Добро пожаловать в Mkvtech.ШИМ-контроллер вентилятора. Подключите контакт 1 микросхемы таймера 555 к земле. Практически они используются в схемах силовой электроники. небольшая схема индукционного нагревателя для школьного проекта. ИКТ. 555 Цепь ШИМ-генератора таймера. Схема генератора ШИМ. Эта схема основана на таймере 555. Вы можете сделать это в любом … 30 марта 2018 г. — См.: 555 PWM DC LED диммерная схема в источнике 12 В. Обзор: Простая схема диммера лампы ШИМ с использованием таймера IC 555 В этом проекте мы познакомимся с простой и эффективной схемой диммера лампы ШИМ с использованием таймера IC 555.Мы берем эту красивую схему Pwm 555, которая может стать самой популярной темой, учитывая, что мы делимся ею в справке Google или Facebook. Описание конструкции 5 В В этой схеме используется генератор треугольных волн и компаратор для генерации импульса с шириной импульса 500 кГц. Это самая дешевая схема регулятора скорости двигателя постоянного тока, которую вы можете найти в Интернете. Точная настройка выполняется резисторами R1 и R2. — 9Simulation Tool: LTspice В этой категории доступно 119 принципиальных схем. Схема 555 pwm на MainKeys.Это иногда называют однократной схемой. 555 ШИМ-усилитель звука с таймером. Схема ШИМ может быть построена с использованием схемы, приведенной ниже: Конструкция и работа: В качестве основного компонента в этой схеме используется микросхема таймера 555, она сконфигурирована в режиме нестабильного мультивибратора. Последовательный таймер является широко используемой схемой на промышленных предприятиях. 2 кОм) Это простая принципиальная схема ШИМ инвертора мощностью 5000 Вт. ИЛЛЮСТРАЦИЯ. Синхронный таймер цепи. Мы идентифицировали его из надежного источника. Это простой проект светодиодной схемы частоты компаратора.Вот пример ШИМ-контроллера для двигателя постоянного тока, взятый из freecircuitdiagram. Рабочий цикл ШИМ-сигнала меняется, но частота остается неизменной. Этот период времени определяется выражением t=1. Этот выходной сигнал можно использовать как есть или, в качестве альтернативы, его можно легко преобразовать в чистую синусоиду. Чем выше значение, тем дольше оно остается ВЫСОКИМ. Мы позаботились о простоте и использовали двойной таймер 555, упрощая схему. Цепь быстро включается и выключается, чтобы создать более низкое среднее напряжение на выходе.2) Часы 25 кГц (рабочий цикл фиксированный, около 75%), а также таймер 555. 8 OUT Положительное напряжение питания, обычно от 3 до 15 В в зависимости от варианта Таблица:3. Большинство инверторов, доступных в настоящее время, имеют эту ШИМ. 06 СКИДКА 23% | Купить Бесплатная доставка! 5 шт. 555 PWM, генератор импульсных сигналов Сверхмалый генератор прямоугольных импульсов Генератор PWM от продавца Super Electric Modules Market. Отличие от стандартной конструкции таймера 555 заключается в сопротивлении между выводами 6 и 7 микросхемы, состоящей из P1, P2, R2, D1 и D2.Рабочий цикл переменной частоты 555. Изменяя значение потенциометра, это приводит к изменению выхода рабочего цикла. Рабочий цикл задается потенциометром P1. Принципиальная схема: Резистор 1K, 2 диода 1N4007, потенциометр 100k и конденсатор 10nF образуют RC-цепь зарядки-разрядки, вызывая ШИМ-выход на третьем выводе таймера 555. Мы рекомендуем 3 очень хорошие книги для изучения основ и применения микросхемы таймера 555. В этом примере показан выход с широтно-импульсной модуляцией (ШИМ), реализованный с помощью таймера 555 в нестабильном режиме.Если вы хотите узнать больше о таймере 555 и о том, как он генерирует волну ШИМ, я предлагаю вам просмотреть тонны файлов . Хотя схема показывает диапазон напряжения 3-18 вольт для микросхемы LM555, было бы неплохо поддерживать диапазон напряжений для этой микросхемы между 9-12 вольтами. – R6 регулировка скорости двигателя. Вы можете помочь. ШИМ-модулятор Если вы когда-нибудь думали поэкспериментировать с широтно-импульсной модуляцией, эта схема поможет вам начать работу. Скачать научную диаграмму | Схема генератора импульсов с использованием таймера 555.Этот альтернативный светодиодный индикатор состоит из пары светодиодов, которые мигают попеременно. Модифицированный синусоидальный инвертор мощностью 500 Вт – электрические схемы. Схема таймера от 1 до 20 минут с использованием 555. Удвоитель напряжения LM555. Таймер 555 имеет три режима работы: бистабильный, моностабильный и нестабильный. 4. Широтно-импульсная модуляция (ШИМ) с использованием двух микросхем таймера 555 является идеальным и простым способом управления двигателем, который может находиться внутри дрели или кассетного магнитофона. Однако у меня не было 0. Последняя трасса была добавлена ​​в субботу, 21 августа 2021 г.Я также хотел опубликовать несколько соответствующих файлов, которые я нашел, относящихся к MC2100. 2 Описание выводов Veermata Jijabai Technological Institute 32 Управление скоростью двигателя постоянного тока с использованием метода ШИМ Режимы IC 555 имеет три режима работы • Бистабильный Рис.3. Для этого нужно заменить R2 на потенциометр. Более длинный вывод поляризованного конденсатора является положительным, а более короткий — отрицательным. 01 мкФ на таймере Flasher 555, потому что на схеме, на которой я его основывал, этого не было. Контакт.Нестабильные генераторы с 555. 555… Проект состоит из трех частей: 1) Переменная схема ШИМ, таймер 555, с входами для часов и управления (датчик). В этой статье мы рассмотрим около 555 таймеров. Когда вы запускаете схему, выход становится ВЫСОКИМ на определенное время, прежде чем он снова вернется к НИЗКОМУ уровню. Ниже приведена принципиальная схема схемы светодиодного диммера с ШИМ-управлением: если вы хотите управлять тяжелыми нагрузками, такими как двигатели постоянного тока или светодиодные ленты, вам необходимо подключить MOSFET к выходу микросхемы таймера 555 и подключить светодиодную ленту двигателя к стоковому контакту MOSFET. .5В на микросхему таймера 555. ШИМ с постоянной частотой с использованием таймера 555. Генератор с переменной частотой на микросхеме 555. Принципиальная схема схемы ШИМ 555: вывод сброса подключен к +V, поэтому он не влияет на работу схемы. Принципиальная схема синусоидального генератора 50 Гц wordpress com. Присоедините контакт 1 микросхемы к отрицательной шине, а контакт 8 — к положительной шине макетной платы. 555 демонстрируют использование интегральной схемы прямоугольного генератора на простом счетчике и чертежах моделирования Proteus. Ссылаясь на временную диаграмму на рисунке 3, импульс низкого напряжения, подаваемый на вход триггера (вывод 2), вызывает изменение выходного напряжения на выводе 3 от низкого до высокого. ШИМ-схема управления скоростью двигателя 12 В постоянного тока с использованием TL494. Глядя на схему внутренней структуры микросхемы 555, я был поражен тем, насколько она похожа на мою оригинальную схему контроллера заряда. трансформатор. В нескольких последних руководствах мы видели, что таймер 555 может быть сконфигурирован с внешними компонентами, такими как мультивибраторы, генераторы и таймеры, с временными интервалами от нескольких микросекунд до многих часов.В этой статье можно изучить различные формулы для расчета коэффициента заполнения, частоты и ШИМ генератора IC 555 (нестабильного). 556 представляет собой двойную версию таймера 555, размещенную в 14-контактном корпусе, два таймера (A и B) имеют одни и те же контакты источника питания. Проект регулятора скорости вентилятора постоянного тока. Затем импульсы ШИМ приводят в действие N-канальный силовой полевой МОП-транзистор. Схема синусоидального инвертора с использованием pic16f72. Доступны два других пакета интегральных схем таймера: 556 и 558. Используя приведенную ниже электронную схему, можно сделать очень простой умягчитель воды.Он дает частоту от 100 Гц до 22 кГц (прямоугольные и треугольные волны). Генератор импульсов используется для управления шаговым двигателем для системы шагового двигателя. Electronic Basics 26 555 Таймер Ic. Чтобы наблюдать за моностабильным режимом таймера 555, давайте создадим простой однократный таймер, который выключит светодиод через определенный промежуток времени. Эта схема таймера 555 для схемы управляет скоростью шагового двигателя через потенциометр 100k. Направление вращения определяется двухполюсным переключателем на два направления, шаговый двигатель, используемый в этой схеме, пришел из старого… Игра с ШИМ на основе таймера 555 Схему светодиодного диммера нашел на просторах интернета. Вы можете видеть на принципиальной схеме цепь, которая работает между 5-15В двумя 70-ваттными лампами, яркость которых увеличивается или уменьшается. Если мы варьируем рабочий цикл, мы можем генерировать импульс с различной шириной. Модулятор Pwm. Если вы когда-нибудь думали поэкспериментировать с широтно-импульсной модуляцией, эта схема поможет вам хорошо начать. Эта схема драйвера питания основана на транзисторе PROFET BTS 555 и работает на частоте переключения 500 Гц. Схема драйвера ШИМ. БАЗОВАЯ ЦЕПЬ: МЕТОДОЛОГИЯ: БЛОК-СХЕМА ДИММЕРА СВЕТОДИОДОВ: Источник постоянного тока подается на таймер NE555.Œ †gÊAc,˜ ªÉä Á 4 F8 fú ž²föoLSAí°Fþ|ªr*ï]$ËÇ . В этом проекте 555 audio PWM мы исследуем его использование в качестве нестабильного мультивибратора. Поэкспериментируйте с генерацией ШИМ-сигнала с регулировкой коэффициента заполнения 0-100% с помощью микросхемы LM358, которая популярна, дешева и ее легко купить. 10+ Принципиальная схема PWM с использованием Ic 555. Сравнение . 2. Принципиальная схема выше не содержит возможности использования внешнего источника питания для выхода и использует его только для простоты. Схема задержки включения питания 555 Timer может использоваться в различных проектах, где на определенное время нужно включить определенную нагрузку.FM-трансмиттер, я думаю, может попробовать каждый производитель электроники. Ответ (1 из 4): Причина рабочего цикла> 50% заключается в том, что в традиционной нестабильной конструкции 555 время зарядки конденсатора — (R1 + R2) C, соответствующее контакту 3 High, всегда больше, чем время разряда конденсатора — ( R2) C, соответствующий контакту … Использование файла. Доступно 2778 принципиальных схем. Поэтому мы используем таймер для генерации ШИМ для затемнения лампы или увеличения яркости лампы. Схема генератора ШИМ Схема аналогового инженера: Усилители SBOA212A — январь 2018 г. — Пересмотрено в январе 2019 г. Схема генератора ШИМ Цели проектирования Вход Выход Питание ViMin ViMax VoMin VoMax Vcc Vee Vref –2.Схема цепи отказа smps в автономном режиме. Специальный сигнал представляет собой не что иное, как сигнал с широтно-импульсной модуляцией, обычно с частотой. Схема генератора ШИМ с таймером 555 и объяснение: В этой схеме генератора ШИМ, как мы упоминали выше, мы использовали микросхему таймера 555 для генерации сигнала ШИМ. Одной из наиболее полезных функций этой ИС является ее способность генерировать импульсы ШИМ, в которых мы можем изменять рабочий цикл и частоту в соответствии с нашими потребностями. … В этом документе PWM реализован с использованием микросхемы таймера 555 с использованием ngspice.Тема: Проектирование линейных интегральных схем. Эксперимент №. Но когда-нибудь это… 555 Очень простой ШИМ для затемнения светодиодов, затемнения источников постоянного тока и управления скоростью двигателей постоянного тока. Ниже приведено изображение, снятое с экрана CRO, на котором отображается сигнал ШИМ. Из-за своей доступности и простоты использования нестабильная схема 555 является обычным источником тактового сигнала во многих синхронных схемах. из публикации: Проектирование и реализация схемы интерфейса для… Чтобы проиллюстрировать, как управлять мощностью нагрузки с помощью широтно-импульсной модуляции. Причина такой низкой частоты переключения заключается в том, что BTS 555 является относительно медленным компонентом. 3. Эта микросхема таймера имеет два таймера 555 в одном 14-контактном корпусе микросхемы. ¼qxít ¼o v ½²Åùxiìs¶øø s¾supìªÿ½úz ìñ — ó¾m, txž¼qx} dç} \ ° x’… — 3: y £ oì & ƒƒ žà: ﲤ¤ © ‘qšæ ð ™ 7ìc’ «« Iou ¯íƒèósþþ / Zé ·, G ? ,a85 ‹†™ ŽcÆc Uf~ 3 3šÀg †ó ‰*ãõ ù cÊ(Š¦è,W Ï(F¥m ÍÄÏÊayN>). Серводвигатели управляются с помощью сигнала ШИМ (широтно-импульсной модуляции) в качестве входного сигнала. Согласно к даташиту на Таймер 555, нестабильный выход, используются следующие формулы (так работает калькулятор).Ток коллектора транзистора или ток стока МОП-транзистора должен быть больше номинального тока двигателя постоянного тока. Я разработал симуляцию Proteus о том, как генерировать сигналы ШИМ и как спроектировать понижающий преобразователь. 4В, но операционный усилитель вызывает дополнительное падение, и фактическое напряжение на отрицательном питании операционного усилителя составляет около -2. Требуемые компоненты. Однако версия силового МОП-транзистора (ниже) лучше. Вот документ, в котором описывается, как контроллер взаимодействует с беговой дорожкой, и функция каждого контакта HD2 на MC2100.Теперь давайте рассмотрим соединения для 4017 ic. После просмотра схемы ШИМ-схемы 555 в таблице данных я начинаю думать, что использовал неправильную терминологию, говоря, что хочу сделать широтно-импульсный модулятор. Соберите все необходимые компоненты и поместите микросхему таймера 555 на макетную плату. Это также может использоваться в различных приложениях, таких как точная синхронизация, последовательная синхронизация, генерация временной задержки и т. д. Каждый сигнал имеет 15 значений. Если вы не знакомы с таймером 555, вы можете проверить мой предыдущий учебник, где я подробно объяснил, что внутри и как работает микросхема таймера 555.0 В 2. Затем светодиод, подключенный к контакту D32 GPIO, включится при подключении WiFi. Схема проекта ESP32. Таймер NE555 … синфазен с выходом. 555 Калькулятор моностабильных цепей. 555-Таймер-ШИМ-Двигатель постоянного тока-Контроллер-Скорость-Схема-768×506. Используется для управления скоростью двигателя постоянного тока. Если две частоты равны, то загорается светодиод. В прошлом я пробовал использовать NE555 и другие схемы, но результаты каждый раз были в закороченных мосфетах 😀 и не останавливаемом GO KART (не очень хорошо, когда у вас нет большого красного аварийного выключателя).Опыт. Задержка включения и выключения светодиодов зависит от рабочего цикла ШИМ, который можно изменять, изменяя значения . не участвует в RC-цепи), и два диода для зарядки и разрядки конденсатора через R1. Будучи неотъемлемой частью электронного проекта, 555 Timer IC очень часто используется в простых и сложных электронных проектах. Обратите внимание, что некоторые блокировщики рекламы блокируют как схемы, так и рекламу, поэтому отключите их, если список схем пуст. Нижний каскад представляет собой каскад ШИМ-генератора.Все наши регуляторы Murata, GE, Delta, Emerson, Evolv и YiHi используют его. # h , L ?_, ( c ` 7=UM 50 Um. В нестабильной схеме выходное напряжение постоянно колеблется между VCC и 0 вольт. Принципиальная схема. Эта микросхема таймера 555 может работать с источником постоянного тока от +5 В до +18 В. Сегодня мы собираемся показать вам, как сделать ШИМ для управления двигателем постоянного тока с помощью микросхемы таймера 555. com форумы: более мощный генератор ШИМ с использованием двойного таймера 556. Схема примерно разделена на те же блоки, что и схема. Скачать научную схему | 1 Принципиальная схема генератора ШИМ из публикации: КОНСТРУКЦИЯ ШИМ-ИМПУЛЬСНОГО МОДУЛЯТОРА С ИСПОЛЬЗОВАНИЕМ NE-555 | В силовой электронике широтно-импульсная модуляция (ШИМ) является основой для .ИМС служит генератором 50Гц, регулятором нужного выходного напряжения. Сигнал времени НИЗКИЙ: Схема ШИМ может быть построена с использованием схемы, приведенной ниже: Конструкция и работа: В качестве основного компонента в этой схеме используется микросхема таймера 555, она сконфигурирована в режиме нестабильного мультивибратора. Схема генератора синусоидального сигнала, которую мы будем строить, показана ниже. Почти с потерями и высокой производительностью ШИМ (широтно-импульсная модуляция) представляет собой метод модуляции, в котором ширина импульса изменяется в зависимости от модулирующего сигнала.По сути, это тот же файл, на который Джеймс ссылался в комментариях к моему предыдущему сообщению. ИС таймера 555 используется для обеспечения временных задержек, в качестве генератора и триггерного элемента. Вы можете напрямую подключить источник питания 12 В постоянного тока на входе. Значение каждого вывода понятно из приведенной выше диаграммы. Импульсный блок питания — википедия. Вентилятор 12В в цепи 230В. Техника ШИМ используется в управлении скоростью двигателя постоянного тока. Опубликовано 23 апреля 2020 г. В схеме используется рабочая лошадка IC 555, которая обладает очень гибкими характеристиками.Основная идея схемы состоит в том, чтобы генерировать ШИМ-сигнал с широтно-импульсной модуляцией с помощью старой доброй надежной микросхемы таймера 555 и изменять мощность, подаваемую на светодиоды, тем самым добиваясь эффекта затемнения светодиодов. Микросхему можно просто сконфигурировать как нестабильный мультивибратор для генерации цепочки стабильных тактовых импульсов, которые в дальнейшем можно применить к другой схеме микросхемы 555… Вот схема светодиодного диммера 555 PWM для диммера лампы или управления скоростью двигателя постоянного тока. Теперь соедините одну ногу потенциометра 100K с контактом 7, а другую ногу с контактом 2.25-50Гц. Пожалуйста, прочитайте статью Моностабильный мультивибратор с использованием таймера 555 для более подробной информации. как работает инвертор работа инвертора с. Вис Лабс. Как вы могли догадаться из названия, здесь мы собираемся создать схему ШИМ, используя микросхему таймера 555. Этот инвертор использует ШИМ (широтно-импульсный модулятор) с микросхемой типа SG3524. 5. На следующей блок-схеме показана интегральная схема таймера 555. Схема блока питания преобразователя постоянного тока с 5 В на 8 В. Схема инвертора 5000 Вт ШИМ. Это ШИМ-схема управления скоростью двигателя постоянного тока 12 В. Просматривая около 555 схем генератора прямоугольных импульсов (возможно, с переменным рабочим циклом для 4-проводного ШИМ-управления вентилятором), я нашел три разные схемы: «простая схема ШИМ»: от оверклокеров. Проект основан на … ИС таймера 555 — это недорогая, очень надежная и широко используемая интегральная схема (ИС), которую можно использовать для разработки множества схем, таких как таймер задержки, генератор импульсов, генератор прямоугольных импульсов, пилообразный генератор. генератор, коммутационные схемы, мигающие схемы, тональные генераторы различных частот, делители частоты, триггеры и т. д.Сигнал ШИМ всегда зависит от рабочего цикла, поэтому мы можем изменять рабочий цикл с помощью микросхемы таймера NE555. Рисунок 2: Базовая схема моностабильного мультивибратора 555. Подключаем конденсатор емкостью 100 мкФ к положительному источнику питания, а затем к выводу 2. Регулятор напряжения 7808 служит для постоянного питания работы схемы на отсечке на требуемом фиксированном напряжении. Но здесь мы применяем это непосредственно к светодиоду. Контакт 1 заземлен. PDF-файл широтно-импульсного модулятора. Период – это продолжительность времени, которое требуется для .Схема светодиодного чейзера с использованием cd4017 и 555 — Поиск — EasyEDA. Эта схема усиливает существующий ШИМ-сигнал с помощью «инвертированного буфера Шмидта», предложенного оверклокерами. Здесь я использовал силовой транзистор TIP122 NPN, но вы также можете использовать мосфет IRFZ44N. 24 В до 220 В 1000 Вт DC AC синусоидальный инвертор для фотоэлектрической солнечной системы. Принцип работы микросхемы таймера 555. Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа. Легкий возврат. Стандартная микросхема таймера 555 состоит из 2 диодов. Включив переменный резистор последовательно с конденсатором в приведенную выше схему, можно изменять частоту вместе с коэффициентом заполнения.В Интернете есть много информации, которая поможет как в нестабильных, так и в моностабильных схемах с использованием таймера 555. 555 схем на основе таймера. 3) Преобразователь датчика (около 0,230 В, простая схема инвертора с использованием таймера 555). 9. Источник проекта. Функция таймера 555 очень похожа на широтно-импульсную модуляцию (ШИМ). включены в совместимый с Arduino «MC-2100 Driver V 6» или являются двумя отдельными компонентами общего контроллера.Вы можете найти объяснение этого (или … (СУПЕР ПРЕДЛОЖЕНИЕ) 9 долларов США. Таймер 555 представляет собой линейное устройство, и его можно напрямую подключить к цифровым схемам CMOS или TTL (транзисторно-транзисторная логика) из-за его совместимости, но интерфейс необходимо использовать таймер 555 с другими цифровыми схемами.Таймер 556 представляет собой один 14-контактный корпус, который содержит два 555. Чтобы обеспечить диапазон частот от около . Я обнаружил, что когда схема ШИМ подключена к MC-2100, выходная схема управления скоростью двигателя постоянного тока использует микросхему IC 555.7. 0-99 схема счетчика (можно задать скорость счета переменным резистором RV1) 10 Led king схема наездника (можно установить скорость свечения светодиодов резистором RV2) 29 Led Animation схема (резисторы RV1 с. основные вентиляторы охлаждения подключайте к клеммам питания и заземления, в то время как трехпроводные вентиляторы охлаждения используют третье подключение для тахометра Период времени T определяется постоянной времени RC в цепи 0 В 0 В 5 В 5 В 0 В 2. Таким образом, вы можете контролировать скорость двигателя с использованием выхода ШИМ микроконтроллера, или, если вам нужно, вы можете использовать простую схему ШИМ двигателя управления, построенную с использованием схемы таймера IC555: Не вдаваясь слишком глубоко в анализ производительности таймера 555, я могу упомянуть, что рабочий цикл может быть изменен с помощью потенциометра RV1 .Предлагаемая схема понижающего преобразователя может работать от 6 В до 15 В постоянного тока и может подавать от 0 В до 12 В постоянного тока при 1 ампер. 555 Сигнализация и безопасность Все счетчики Все переключатели Усилители Замечания по применению Аудио Автомобильные зарядные устройства Усилители Выбор камеры и хобби Часы и таймеры Компьютерные преобразователи Детекторы Схемы отображения . Первая схема ниже была построена для работы от 12 вольт постоянного тока, но может работать и при других напряжениях, если вы не превышаете рабочее напряжение питания 555. Таким образом, при дальнейшем уменьшении времени включения светодиод становится намного светлее.Поскольку таймер 555 является одним из наших любимых, дешевых и легко настраиваемых чипов, давайте рассмотрим его использование для создания различных схем 555. PDF-файл широтно-импульсного модулятора для приложений 12 и 24 вольт. И квадраты, и вдавленные области имеют одинаковую «ширину», поэтому рабочий цикл составляет 50%. Информация описания этой страницы представлена ​​рядом. Фактически это стандартная конструкция нестабильного мультивибратора, за исключением независимого управления периодом включения/выключения выхода. Регулятор напряжения 7805 преобразует 12 В в 5 В и подает 5 В на ESP32.Он состоит из двух компараторов, что означает, что он имеет два операционных усилителя, триггер R-S, резистивную сеть, а также два транзистора. 555 примеров схем. Мы даже разработали небольшую печатную плату для … цикла, который точно контролируется двумя внешними резисторами и одним конденсатором. Резистор R3 нужен только для ограничения. Хотя вначале я немного запутался. Используя КМОП-версию таймера 555, эту схему можно использовать для управления скоростью двигателя путем регулировки рабочего цикла импульсов, отправляемых на двигатель.Выдает примерно -3. 26 марта 2018 г. — См.: 555 PWM DC LED диммер в источнике 12 В. Поместите резистор 10K между контактом 7 и положительной шиной. Этот файл находится под лицензией Creative Commons Attribution-Share Alike 4. input для схем ШИМ (широтно-импульсной модуляции). 9 мая 2010 г. Поместите микросхему таймера 555 в центр макетной платы. Сигнал ШИМ генерируется вездесущей схемой 555…10 000x с одной транзисторной схемой. любое устройство или система, требующая задержки и контроля, может рассчитывать на 555 .Мы опубликовали различные типы схем ШИМ, скажем, от базовой ШИМ с использованием микросхемы NE 555 до более продвинутой ШИМ с использованием микроконтроллеров, таких как AVR, 8051 и платы Arduino. Его можно использовать в схемах преобразователя постоянного тока в постоянный. . Кто-то скажет, что это не самое… Схема диммера светодиодов 555 PWM управляет яркостью светодиодов. Мы используем таймеры 555 для генерации ШИМ-импульса. Микросхема UC3843 представляет собой ШИМ-контроллер токового режима, что означает, что ее можно использовать для обеспечения постоянного тока путем изменения выходного напряжения на нагрузке.Блок-схема микросхемы таймера 555. Схема представляет собой нестабильный мультивибратор с коэффициентом заполнения импульсов 50%. Мы также можем сделать диммер, используя линейный регулятор IC. Альтернативы ИС ШИМ-контроллера. Вы можете использовать эту схему в качестве диммера для светодиодных ламп. Входная мощность варьируется от 250 Вт до 5000 Вт и имеет выходную мощность. Нестабильный режим, моностабильный режим и бистабильный режим… Схема зарядного устройства солнечной батареи PWM | Самодельные схемные проекты отлично www. При нажатии переключателя S1 выход меняется с НИЗКОГО на ВЫСОКИЙ, и реле включается. Для коллекторного повторителя с эмиттерным резистором вы часто обнаружите, что усиление на каскад составляет не более 10–50 раз. Теоретически, когда вам нужны импульсы точной фиксированной частоты, но… 14 августа 2019 г. — см.: 555 PWM DC LED диммер в источнике 12 В. Вот схема ШИМ-генератора Dual-555. Это основа почти каждого регулятора, который мы используем в модах. На этой простой схеме светодиодной схемы частотного компаратора используется микросхема сравнения частот 74HCT00, устройство, позволяющее сравнивать частотные импульсы.555 IC — чрезвычайно полезное и универсальное устройство, которое можно применять для настройки многих полезных схем в области электроники. Для предлагаемых действий настроено несколько 555 ИС. Качество магазина и лучшие интегральные схемы напрямую от китайских поставщиков интегральных схем. Изменение скорости достигается с помощью потенциометра P. Этот пульсирующий сигнал сообщает серводвигателю, когда начинать вращение и в какую сторону вращаться. 12 ноября 2010 г. Руст. Эта принципиальная схема светодиодной мигалки с 555 построена с использованием одного таймера 555, нескольких конденсаторов, нескольких транзисторов и других компонентов.Схема светодиодной мигалки с 555: IC 555 представляет собой ИС таймера, которая используется для создания временных задержек. 1. Временной интервал определяется резисторами R1, R2 и времязадающим конденсатором C. Микросхема 555 чрезвычайно полезна для построения электронных схем от простых таймеров до универсальных генераторов, управляемых напряжением. Инвертор 12В на 220В. Время, в течение которого он остается ВЫСОКИМ, определяется размером резистора и конденсатора. Простая схема диммера лампы ШИМ с использованием таймера IC 555. 555 Цепь генератора импульсов. Для большого количества нагрузок даже контролируйте скорость двигателя.самодельный инвертор мощностью 2000 Вт со схемами gohz com. Схема инвертора ШИМ на базе SG3524 12В вход 220В. Эти сторонние рекламные компании или сети могут собирать информацию о ваших посещениях и использовании этого веб-сайта. Информация, которую вы предоставляете для регистрации на Сайтах или иным образом разрешено по закону раскрывать нам вашу личную информацию, будет считаться, что вы прямо согласились нам делают … Блок-схема печатной платы. Далее я представлю свой контроллер скорости двигателя постоянного тока, способный регулировать… схемы широтно-импульсной модуляции.Моностабильный режим таймера 555 обычно используется для генерации волн с широтно-импульсной модуляцией (ШИМ). См. описание «Лучшей синхронизации» в 555 Timer Circuits. Он имеет ту же схему, что и простая схема светодиодной мигалки с использованием нестабильного мультивибратора 555. Длительности TON и TOFF регулируются индивидуально путем установки обходных диодов. 8-битное слово может быть получено, например, с платы расширения, установленной в ПК, или с 8-битного порта процессора, который не имеет встроенной функции ШИМ, или с порта принтера ноутбука.555 1500 ватт ШИМ синусоидальный инвертор самодельные схемы ком. Схема ниже демонстрирует это устройство: Как работает эта схема. Рис. 555. Таймер и его приложения. Неисправность smps в автономном режиме ШИМ-управление двигателем постоянного тока с использованием IC 555 — Серия схем: Эпизод № 2. Тестовая схема для таймера 555 IC. Таймер TLC555 CMOS 555 может легко получить 50% нагрузки по сравнению с таймером BJT NE555, управляемым с помощью LDR 25. Схемы Minecraft Redstone ВЫ ДОЛЖНЫ ЗНАТЬ! 555 Объяснение режимов таймера — Схема обучения Как. . электросхема smp схемы своими руками.… Подробнее » На рисунке 2 показана базовая моностабильная схема таймера 555. Что такое ШИМ? ШИМ означает широтно-импульсную модуляцию. 2 Функциональный . 693 * (Ra + Rb) * C и Tn = . Прокомментируйте эту схему или просмотрите форум сообщества электронных схем. Что мне действительно нужно, так это регулируемая установка рабочего цикла с использованием горшка. 25В — схема регулируемого регулятора 25В. Как мы знаем, динамик не реагирует на столь высокие частоты. Макетная схема вышеуказанной схемы показана ниже. е. Новый дизайн: в нижней части этой страницы позволит получить НАМНОГО более высокую мощность для обеих цепей N и P Mosfet. Эта схема основана на микросхеме таймера 555. Эта простая схема контроллера скорости двигателя постоянного тока работает с напряжением 12 вольт и управляет двигателем постоянного тока с помощью интегральной схемы 555. В этой схеме используется формирователь сигналов MAX1452. Сначала давайте начнем с практической принципиальной схемы. Это видео посвящено обнаружению демодуляции при широтно-импульсной модуляции PWM и импульсно-позиционной модуляции PPM. Идея состоит в том, чтобы использовать эту схему в качестве генератора сигналов ШИМ. Ширина импульса даст команду машине работать медленно или быстро.Цель этого проекта — включать нагрузку каждый раз, когда вы нажимаете кнопку или активируете датчик на несколько секунд. Питер Вис. Есть некоторые компоненты, необходимые для генерации ШИМ с использованием IC 555. Принципиальная схема транзистора Smps Блок-схема регулируемого блока питания Принципиальная схема работает. Вы можете найти множество схем и приложений на основе микросхемы таймера 555, которые уже были разработаны и опубликованы нашими пользователями в сообществе с открытым исходным кодом EasyEDA. Вы можете просто открыть любой бесплатный проект, отредактировать его и получить идеи из этих проектов с открытым исходным кодом.Эта схема основана на 555 таймерах. 556 Микросхема двойного таймера. При создании источников питания в режиме переключения с обратной связью обычно используются два режима управления. Принципиальная схема ШИМ с переменной частотой с использованием моделирования proteus 555-Timer. TL494 — это интегральная схема ШИМ-управления или генерации. Это очень стабильная интегральная схема, которая может создавать точные временные задержки и колебания. Схема задержки таймера 555 перед включением, которую мы построим, показана ниже. Все они управляются TC4469.Техника ШИМ используется в простой инверторной схеме управления скоростью двигателя постоянного тока с использованием микросхемы IC 555. Таймер 555 можно использовать в нестабильных и моностабильных схемах. Это резисторы R1, R2 и конденсатор С1. Таймер 555 представляет собой интегральную схему, он чрезвычайно универсален и может использоваться для создания множества различных схем. Управление двигателем постоянного тока с широтно-импульсной модуляцией — одна из популярных схем в робототехнике. Другие системы полагаются на высокочастотные схемы управления. Назовите папку: «555 Timer.Это, конечно, не __ ИС таймера 555 представляет собой 8-контактный мини-двухрядный корпус (DIP). Выигрыш увеличивается. Эта схема предназначена для выдачи сигнала широтно-импульсной модуляции ШИМ, используя этот импульс ШИМ с другим рабочим циклом, которым мы можем управлять серводвигателем. — Драйверный двигатель от Mosfet IRFZ48. Как указано выше, таймер 555 используется здесь в этой схеме в качестве ядра генератора ШИМ, а также для выполнения некоторых менее обычных задач. Та же схема может использоваться для управления нагрузками постоянного тока, такими как светодиоды, лампы и двигатели постоянного тока.Комментарии (0) В отличие от ваших стандартных 555 нестабильных схем, когда вы вводите 2 диода в потенциометр, это позволяет нам достичь рабочего цикла менее 50%, игнорируя резисторы в уравнениях для t_on и t_off. Показываю макет макетной платы и схему. ШИМ-сигнал вместе с простой схемой таймера 555, сконфигурированной как моностабильный мультивибратор и используемой для генерации ШИМ-сигнала. ШИМ означает широтно-импульсную модуляцию. Таким образом, он представлен здесь как нестабильный мультивибратор с … Этот светодиодный диммер мощностью 1 Вт в основном представляет собой схему ШИМ (широтно-импульсной модуляции) на основе микросхемы 555, разработанную для получения переменного напряжения по сравнению с постоянным напряжением.Схема инвертора без трансформатора Схемы электронных схем бесплатно. Принципиальная схема ШИМ управления скоростью двигателя постоянного тока. Преобразователь 12В на 120В Аарон Кейк. Чтобы обеспечить быстрое изменение скорости двигателя и реверсирование направления двигателя, четыре выхода управляют H-мостом MOSFET. com,Instructables — Make, How To, and DIY,Electronic Ciruits портал бесплатных электронных схем, схем, конструкций или диаграмм и других ресурсов для инженеров, изобретателей и студентов. Рабочий цикл 174%. Это генератор импульсов с регулируемой скважностью, выполненный на микросхеме таймера 555.Используя приведенную выше схему, можно поддерживать постоянную частоту с переменным рабочим циклом. Нажмите на иконку для программы. Таким образом, для генерации PPM нам требуется один нестабильный мультивибратор для генерации сигнала PWM и один моностабильный мультивибратор для получения желаемого PPM. Георгий Хучи. Схема ШИМ на основе таймера 555 555, MOSFET. Объявление Опытная ремонтная служба с 1985 года. Присоедините контакт 1 IC к … Принципиальная схема PWM с использованием таймера 555 — Принципиальная схема Работа Как вы можете видеть, 555 IC подключен в моностабильном режиме работы.ШИМ с использованием микросхемы таймера 555. Широтно-импульсная модуляция (ШИМ) сама по себе является дискурсом. В большинстве конструкций используется либо линейное управление, основанное на постоянном напряжении постоянного тока, либо схема низкочастотной широтно-импульсной модуляции (ШИМ) для регулирования скорости вращения вентилятора. Описание конструкции Работа показанной выше схемы ШИМ с двумя диодами IC 555 довольно проста. 693 x ( R1 + 10k(% перевернуто)) x C. Существуют простые схемы для начинающих и опытных инженеров. ШИМ-контроллер вентилятора. Ответ Чтобы наблюдать за работой таймера 555 в нестабильном режиме, давайте создадим схему, которая использует колебательный выходной сигнал таймера 555 для включения и выключения светодиода: значения R1, R2 и C1 влияют на скорость мигания.Цепь может запускаться и сбрасываться при падающих сигналах, а выходная цепь может подавать или потреблять ток до 200 мА или схемы драйвера TTL. Еще одним проектом, над которым я работал, был ШИМ-регулятор скорости двигателя для насоса, который я использую с моим рециркуляционным шлюзом, который я использую для поиска золота. Который с использованием TL494 (ИС управления широтно-импульсной модуляцией с переключением) является основой для управления двигателем постоянного тока с импульсом. Чтобы объяснить взлом pin 5, я начну с одной из основных идей. Как мы знаем, время включения схемы ШИМ IC 555 определяется временем, которое требуется ее конденсатору для зарядки на уровне 2/3 Vcc через резистор на выводе № 7, и… Простая (и грязная) широтно-импульсная модуляция (ШИМ) С таймером 555: Простая схема управления скоростью двигателя постоянного тока (управление скоростью вентилятора, затемнение света/светодиода и т. д.) с использованием таймера 555.N-канальные устройства — это полевые МОП-транзисторы с нижней шиной питания, а P-канальные — это полевые МОП-транзисторы верхнего уровня. Светодиодный диммер на основе Arduino с использованием PWM 555 Timer PWM Generator Circuit Diagram and Explanation. 555 Сервоуправление с помощью 2 кнопок. Выходной сигнал таймера 555 в моностабильном режиме обычно НИЗКИЙ. WiFi-модуль ESP8266 (ESP-01) Arduino UNO; Нажать кнопку; Переключатель SPDT (ползунковый переключатель) Резисторы (1 кОм и 2. Потенциометр управляется во время работы с помощью … Схема ШИМ может быть построена с использованием схемы, приведенной ниже: Конструкция и работа: ИС таймера 555 используется в качестве основного компонента в эта схема настроена в режиме нестабильного мультивибратора. Ранее мы использовали ШИМ во многих наших проектах, проверьте их ниже: Регулятор скорости двигателя постоянного тока. Это файл из Викисклада. … Я построил схему Билла Боудена, используя +5 В, подключенную к 555 вместо +9 В, и она почти работает. Пожертвовать. Вот простая схема для генерации ШИМ-модулированного сигнала, которая является улучшением по сравнению с большинством схем ШИМ на основе 555 и использует сопоставимое количество частей. В регуляторе скорости используется микросхема таймера 555. С помощью этой схемы можно регулировать скорость двигателя в диапазоне от 5% до 95%.Значение компонента, используемого в схеме, заставляет 555 колебаться примерно с частотой 66 кГц. 693 х (R1 + R2 + 2 х R3) х C1. На диаграмме также показаны соединения для использования 555 в качестве базового моностабильного мультивибратора или таймера, и в следующем объяснении предполагается, что ИС подключена в этой конфигурации. В моностабильной схеме выходное напряжение становится высоким на заданное время после обнаружения спадающего фронта на выводе триггера (вывод 2). C2: 0. 555 Калькулятор нестабильной цепи. 3 КБ 2 Генерация ШИМ-использования-таймера-555-IC-схема.В базовой нестабильной схеме коэффициент заполнения нельзя контролировать, не влияя на частоту. ШИМ означает широтно-импульсную модуляцию, этот процесс включает в себя управление шириной… Микросхема таймера 555 представляет собой интегрированную микросхему, используемую в различных приложениях таймеров, генерации импульсов и генераторов. Он универсален, стабилен, дешев и имеет разумный диапазон рабочего напряжения. Это… Двигатель ШИМ С 555 ТАЙМЕРОМ. Это означает, что если мы подали выход ШИМ на триггерный вход IC555 в моностабильном режиме, то на выходе моностабильного будет волна PPM.Эта схема диммера светодиодов с ШИМ использует IC 555 для генерации ШИМ, который используется для затемнения светодиодов, подключенных к… генерации ШИМ с использованием таймера 555 с использованием Proteus. 01 мкФ. Схема диммера лампы 70 Вт 555 MOSFET. Мы рассмотрим, как работает преобразователь доллара с точки зрения непрофессионала и . По мере того, как мы будем рассматривать детали различных блоков, составляющих схему, будет полезно держать эту общую схему под рукой. Последовательный таймер для управления двигателем постоянного тока. Мы использовали переменный резистор вместо постоянного резистора для изменения .э. Вентиль ИЛИ с двумя 555. Нестабильная схема, описанная выше, может быть модернизирована с помощью переменной функции, которая позволяет пользователю изменять ШИМ, а также частоту схемы как . TL494 используется во многих приложениях. х 2шт. Принципиальная схема диммера с ШИМ на 12В показана ниже. Сохраняя частоту генератора относительно стабильной, этот ШИМ-контроллер на основе 555 обеспечивает регулировку ширины импульса почти от 0% до 100% с помощью переменного резистора 100k. Цепь ШИМ ДВИГАТЕЛЯ. В этом проекте в моностабильном режиме используется микросхема таймера 555.Два нпн. Принципиальная схема: Используемые компоненты: 1. Схема основана на таймере 555, подключенном как ШИМ-генератор. Этот проект доступен по адресу: 555 таймер ШИМ усилитель звука. Блок-схема таймера 555 IC: Компаратор 1 имеет пороговый вход (вывод 6) и управляющий вход (вывод 5). В приведенной выше схеме таймер NE555 подключен как нестабильный мультивибратор и работает на 2. Нет более высокого разрешения. Вы должны регулярно просматривать это соглашение, чтобы быть в курсе. ИС таймера 555. Операционные усилители и микросхемы 555 широко используются для генерации ШИМ-сигналов.Микросхема таймера 555 является важным инструментом в наборе ресурсов любого любителя, да и многих дизайнеров и инженеров. 50 555 схем говорящей электроники. Как видите, схема очень проста. По сути, это простая микросхема таймера, для которой требуется очень… 555 микросхем таймера. Тп = . Для изменения скорости двигателя постоянного тока в качестве ШИМ (широтно-импульсного модулятора) использовался таймер 555. Это схематическая диаграмма схемы формирователя сигналов ШИМ моста Уитстона. заметки по устранению неисправностей и ремонту микроволновых печей.Микросхема таймера, которая применяется в этой схеме, представляет собой двойной таймер/генератор NMOS NE556. Проекты (11986) Пользователи (85205) Модули (12204) Библиотеки (220216) Документы (0) Форумы (0) Найдено 12204 модулей, которые относятся к «Схеме поиска светодиодов на cd4017 и 555». PWM — это, по сути, широтно-импульсная модуляция, и если вы новичок в этом, ознакомьтесь с нашими основными руководствами — Pulse. Как энтузиаст электроники, я собираю схемы, которые нахожу, и получаю большое удовлетворение от того, что они работают, и я могу немного поиграть, чтобы посмотреть, что получится.Амплитуда синусоидальной волны должна быть отрегулирована таким образом, чтобы она соответствовала амплитуде генерируемого пилообразного сигнала. IC 555 широко используются практически во всех схемах на основе ШИМ из-за их простой конструкции и точной способности генерировать ШИМ, которая может регулироваться от минимума до максимума. R2: 10 кОм. 4 КБ rtek1000 19 марта 2020 г., 19:34 ШИМ-управление двигателем В этой схеме для управления скоростью двигателя используется широтно-импульсная модуляция (ШИМ). Часто люди пытаются управлять небольшими двигателями постоянного тока с помощью потенциометра с переменным резистором, подключенного к транзистору.Наверное, я спрашиваю, нужна ли схема таймера 555 в дополнение к контроллеру Arduino. ШИМ — это метод, при котором количество тока, протекающего в цепи, можно контролировать, прерывая постоянный ток с помощью затвора или транзистора, который меняет свой рабочий цикл (время включения-выключения). Вы должны увидеть в этой статье мигание светодиода с использованием микросхемы 555. . Микросхема 555 в сочетании с транзистором NPN, диодами, конденсаторами и резисторами представляет собой эффективное решение для питания водяного мини-насоса. В этом посте мы узнаем, как сделать простую схему понижающего преобразователя постоянного тока с использованием микросхемы IC 555 и N-канального полевого МОП-транзистора.Широтно-импульсная модуляция с использованием 555. Изображение схемы ШИМ, подключенной к макетной плате, приведено ниже: Таймер 555, разработанный Гансом Камензиндом в 1971 году, можно найти во многих электронных устройствах, от игрушек и кухонной техники до даже космического корабля. Рис. 1. Регулятор яркости лампы ШИМ с использованием NE555. (Генератор импульсов -> Шаговый драйвер -> Шаговый двигатель) Принципиальная схема. Когда схема таймера, показанная на рис. 4, находится в состоянии покоя, на выводе 2 поддерживается высокий уровень через R4, Q1 насыщается и образует короткое замыкание на времязадающий конденсатор CT и вывод 3.Это имеет широкий спектр применений, включая управление скоростью двигателя, которое является самым известным применением ШИМ. YouTube. Часто задаваемые вопросы о Sam s Laser Источник питания для гелий-неонового лазера . Я собрал схему таймера 555 (готовый комплект электроники), предназначенную для генерации импульсов. Частота F1 (частота сигнала канала 1) и F2 (частота сигнала канала 2). Ниже 9 В MOSFET не будет максимально включен, а выше 12 В 555 IC будет нормально. Почти с потерями и высокой производительностью 8 августа 2021 г. — Принципиальная схема цепи регулятора скорости двигателя вентилятора постоянного тока с использованием 555Почти с потерями и высокой производительностью Ах да, у меня был 0. Эта схема использует таймер 555 для генерации пилообразного напряжения на конденсаторе, а затем сравнивает этот сигнал с постоянным напряжением, обеспечиваемым потенциометром, используя операционный усилитель в качестве компаратор. Здесь ИС 555 работает в нестабильном режиме. Схема генератора ШИМ с таймером 555 и объяснение: в этой схеме генератора ШИМ, как мы упоминали выше, мы использовали микросхему таймера 555 для генерации сигнала ШИМ. ] | ( 6 # vҗ q Y` Bb$ # _T BK} {O GPa 2 RfJ )%K S& U ̶ʥ@ Ո z \% iJPً = ~ 5 0 j — 3 } \ ״oZ NdK8 m{1 { :wp> } СЗЕ ф ; _ ۤC \ `n v?` գ Oح\’.Схема инвертора с таймером 555 12В на 220В. Драйвер двигателя PROFET PWM Power. ]b/ Tm 1 7 9 u» w }’ ֳ m mdx ‘ … Это схема светодиодной мигалки со специальным эффектом работы без микроконтроллера. exe» Программа установки создаст значок на рабочем столе. Таймер 555, возможно, является одной из наиболее часто используемых ИС в проектах по созданию электроники своими руками. 555 также очень универсален и может использоваться в формате . webp ‎ (640 × 352 пикселей, размер файла: 9 КБ, тип MIME: image/webp) Это файл из Викисклада.Схема, показанная на следующей диаграмме, не является точным методом создания 50-процентного рабочего цикла с использованием таймеров 555, биполярных или КМОП-типов. 17 сентября 2019 г. — См.: 555 PWM DC LED диммер в источнике 12 В. Резистивная сеть содержит три одинаковых резистора, которые будут действовать как формирователь напряжения. 0 Международная лицензия. 556 менее популярен и может стоить больше, чем два 555, поэтому вы можете предпочесть использовать два таймера 555. Один таймер 555 используется для определения уровня напряжения, а реле используется для отключения входа переменного тока.Таймер IC 555 может легко производить ШИМ-сигнал. Схема регулятора скорости двигателя постоянного тока с использованием 555. Схема представляет собой переменный рабочий цикл, постоянную частоту, нестабильный мультивибратор с использованием таймера 555. С1: 470 мкФ. Угол сервопривода варьируется в зависимости от периода времени включения сигнала (т. е. на схемах на этом веб-сайте показан 555, но все они могут быть адаптированы для использования половины 556. Эта ИС широко используется в различных схемах. и проектов, поскольку он универсален, легко доступен и недорог.Таймер 555 способен генерировать ШИМ-сигнал при настройке в нестабильном режиме. Сигналы ШИМ широко используются для управления яркостью светодиодов, а также для управления скоростью двигателей. Эта схема использует аналогичный метод ШИМ для управления скоростью двигателя и использует IC 555 для генерации сигналов ШИМ. 5 В подается на контакты 8 и 4. В этой схеме отсутствует классический R2, добавлен NPN-транзистор (2N3904 подойдет), новый R2 только для смещения добавленного NPN-транзистора (т. », в то время как микросхема таймера 558 имеет в общей сложности 4 … Это называется ШИМ-диммированием, и такая схема просто называется схемой ШИМ-диммера светодиода.555 схем таймера (133) Просмотрите в общей сложности 133 555 схем таймера и проекты, включая техническое описание таймера. Схема инвертора мощностью 100 Вт. Список деталей. Советы по проектированию усилителя. Схема очень проста, я использовал 555 IC и некоторые основные электронные компоненты, чтобы сделать это управление скоростью двигателя постоянного тока с помощью ШИМ. Подобно схеме задержки выключения светодиодов со схемой эффекта затемнения, я разобью схему на 2 части: контроллер и светодиоды. Вместо этого он реагирует на обычное значение CD модулированного выхода и объясняет концепцию ШИМ.Верхний каскад содержит p-канальный MOSFET, который можно использовать в качестве переключателя и который отвечает на информацию об используемой ШИМ на своем затворе. В вездесущей схеме аудио ШИМ 555 используется микросхема 555 в нестабильном режиме, где частота переключения может варьироваться от 65 кГц до 188 кГц. Принципиальная схема: Расширение показанной схемы может создавать две формы сигнала ШИМ из 8-битного цифрового входного слова. Это простая схема мигающего светодиода, которая требует питания 12 В. Конечно, вы хотели бы, чтобы некоторые дополнительные компоненты для таймеров 555 предлагали резисторы, конденсаторы, потенциометры. Где использовать микросхему ШИМ-контроллера UC3843. Мы даже разработали небольшую печатную плату для этого, поэтому ее сборка не должна быть проблемой. Эта концепция ШИМ также применима и для диммерных выключателей ламп. Вот принципиальная схема генератора широтно-импульсной модуляции (широтно-импульсного модулятора) с использованием операционного усилителя. Инверторы, основанные на технологии ШИМ, имеют полевые МОП-транзисторы в каскаде переключения на выходе. : Вы свободны: делиться — копировать, распространять и передавать произведение; сделать ремикс – адаптировать произведение; При следующих условиях: атрибуция — вы должны предоставить соответствующие ссылки, предоставить ссылку на лицензию и указать, были ли внесены изменения.Широтно-импульсная модуляция (ШИМ) полезна для затемнения ламп, управления двигателем и других приложений, где требуется эффективный способ изменения тока или напряжения. Диоды Дчг и Ддчг разделяют пути заряда и разряда соответственно. ОПИСАНИЕ Таймер 555 состоит из двух компараторов напряжения, бистабильного триггера, разрядного транзистора и цепи резисторного делителя. Схема 555 PWM MOSFET. Этот умягчитель воды с таймером 555 … Ответ (1 из 2): Для этой задачи вам нужен только один таймер 555, генерирующий прямоугольный сигнал с периодом T = 15 м + 20 с = 920 с и 20/920 = 1/46 = 2.D), … Это высококачественная схема контроллера двигателя PWM 12V-24V, при токе до 20A, с использованием TL494-IRF1405 для работы с плавным пуском, регулировкой частоты импульсов. Единственное отличие состоит в том, что в схеме добавлен еще один светодиод, который горит, когда выход 555 находится в низком состоянии. Эта простая усовершенствованная схема зарядного устройства солнечной батареи PWM с нулевым падением напряжения 5 В может использоваться в сочетании с любой солнечной панелью для быстрой зарядки мобильных телефонов или аккумуляторов сотовых телефонов в нескольких количествах, в основном схема способна заряжать любую батарею, будь то литий-ионная или свинцовая … Принципиальная схема светодиодного диммера ESP32 PWM.Здесь используется таймер 555 в моностабильном режиме с двумя входами. Спасибо. ИНСТРУКЦИИ. Обратите внимание, что некоторые блокировщики рекламы будут блокировать схемы, а также рекламу, поэтому отключите их, если… Принцип этого проекта заключается в том, что таймер 555 можно настроить в «нестабильном режиме» и использовать для генерации «специального сигнала» для серводвигателя. работай. Также объясняется, как можно настроить время включения каждого импульса ШИМ. Таймер 555 представляет собой линейную ИС, которая работает как моностабильный мультивибратор, нестабильный мультивибратор, триггер Шмитта, генератор функций с выходными сигналами (например, прямоугольными), импульсами с временной задержкой и широтно-импульсной модуляцией (ШИМ) и импульсами. Схемы модуляции положения (PPM) имеют различные приложения для электронного управления.Это 4. Рабочий цикл рассчитывается следующим образом: D = T TOLAL / T . Светодиодный диммер PWM с использованием NE555 Введение: широтно-импульсная модуляция (PWM) играет важную роль в управлении цепями. Таймер IC 555 является одним из самых универсальных и наиболее часто используемых IC, поскольку он имеет гораздо больше применений, таких как ШИМ-усилитель, таймер задержки, схема переключения, селектор рабочего цикла, генератор тактовых импульсов и т. Д. Переменная светодиодная мигалка с схемой IC 555. Установите напряжение для 555, затем используйте вкладки «Астабильный» или «Моностабильный» для разработки схемы.Резисторы R2, R3, POT RV1 и конденсатор C2… Интегральная схема «555» представляет собой таймер общего назначения, полезный для множества функций. Вездесущая микросхема таймера 555 обрабатывает аудиосигналы собственным способом широтно-импульсной модуляции (ШИМ). Генератор сброса на основе 555. Используйте приведенную ниже схему для подключения цепи: R1: 10 кОм. Если мы сможем контролировать ширину импульса, мы сможем легко управлять машиной. Принципиальная схема контроллера скорости двигателя постоянного тока с ШИМ. Соединения контактов и функции: (См. схему ниже для основных цепей) Контакт 1 (Заземление) — Заземляющий (или общий) контакт представляет собой наиболее отрицательный потенциал питания устройства, который обычно подключается к общему контуру при работе от положительного напряжения питания. .1 Принципиальная схема 555 в бистабильном режиме В . IC 555 работает в нестабильном режиме. Цепь. 555 IC ШИМ-управление двигателем с ограничителем тока. 555 контур умягчения воды с таймером. Ширина выходного импульса (T) рассчитывается по следующей формуле. Чтобы изменить частоту, сделайте C1 следующим образом: C1=4n7 20 кГц C1=10n 10 кГц. 555 Схемы Часть 1. Рабочий цикл выхода изменяется таким образом, чтобы передаваемая мощность была точно такой же, как у синусоиды. Метод ШИМ объясняется ниже. Схема для модуляции Таким образом, импульсы формируются с помощью .Это простая принципиальная схема ШИМ инвертора мощностью 5000 Вт. Мигающий светодиод с использованием таймера 555. LM555 доступны в 8-контактных корпусах PDIP, SOIC и VSSOP и являются прямой заменой SE555/NE555. Его представили путем обработки в лучшем поле. Принципиальная схема Моностабильный мультивибратор с использованием таймера 555 — Принципиальная схема Это принципиальная схема подключенного таймера 555. Схема ШИМ-схемы-IC555 Компоненты: Выберите указанные ниже компоненты из каталога . Значения R1 и C1 определяют, как долго выход будет оставаться высоким.T = 1. Вы можете обратиться к этому проекту: Светодиодный диммер и схема регулятора скорости двигателя постоянного тока с использованием метода ШИМ, чтобы понять, как микросхема таймера 555 может использоваться для генерации ШИМ-сигнала. Светодиодный диммер — это, прежде всего, схема ШИМ (широтно-импульсной модуляции) на основе 555 IC, разработанная для получения переменного напряжения по сравнению с постоянным напряжением. Выбрав значения для R1, R2 и C, мы можем определить период/частоту и рабочий цикл. Я попробую добавить один на макетную плату и посмотреть, что произойдет. Формула для нестабильной схемы для расчета общего периода сигнала выглядит следующим образом: T = 0.На следующем изображении показана принципиальная схема для программирования WiFi-модуля ESP8266 с использованием Arduino в качестве преобразователя USB-to-Serial, а также затухания светодиодов с использованием ШИМ-сигнала. Схема драйвера МОП-транзистора высокой стороны схема питания с тремя состояниями все затворы изолированы для цепей ШИМ и IGBT 3 драйвера, почему por дешево в схемотехнике использовать tc4420 простое управление p-каналом h руководство по приводу полумоста технология микрочипа дискретная с использованием шагового двигателя с одним выходом n коммутатор l6498 низкое напряжение зона безопасной эксплуатации 4 7 2 дизайн . Это простая схема звонка с двумя таймерами 555. Ниже приведена принципиальная схема схемы светодиодного диммера с ШИМ-управлением: Если вы хотите управлять тяжелыми нагрузками, такими как двигатели постоянного тока или светодиодные ленты, вам необходимо подключить полевой транзистор к выходу микросхемы таймера 555 и подключить двигатель/светодиодную ленту к стоковому контакту микросхемы. МОП-транзистор. Прочтите экран справки, чтобы… На рисунке показана схема контроллера интенсивности светодиодов на основе ШИМ, реализующая IC 555. Это была первая экспериментальная установка ШИМ, созданная авторами. Эта статья о том, как вы можете управлять скоростью двигателя постоянного тока с помощью ШИМ… Использование микросхемы таймера 555 в специальных или необычных схемах.Время задержки можно установить с помощью R1 в диапазоне от 1 секунды до 20 минут. 4В. Техника управления скоростью двигателя с помощью сигналов ШИМ очень распространена. ШИМ-привод постоянного тока. В этой схеме используется обычный 555… Как сделать схему ШИМ с помощью таймера 555? ШИМ с использованием таймера 555 — схема и объяснение. Основным компонентом этой схемы является микросхема таймера NE555. С помощью этой схемы ШИМ вы можете контролировать скорость вентилятора постоянного тока, перемещая переменное сопротивление (потенциометр). Техническое описание 555 находится во многих местах, например, в техническом описании таймера LM555 (Rev.К выходному контакту таймера 555 подключите светодиод, как показано на схеме. Таймер 555 образует простой ШИМ-контроллер двигателя. Квадраты на приведенной ниже иллюстрации ШИМ — это импульсы, обозначающие время «включения», а заштрихованные области — время, когда питание «выключено». СХЕМАТИЧЕСКАЯ СХЕМА. ком. OMRON VARISPEED V7 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pdf Скачать. Затем подключите источник питания к положительной и отрицательной шинам макетной платы. РАБОТА СХЕМЫ: Схема, показанная ниже на рисунке, принимает синусоидальную волну частоты 200 Гц в качестве входного сигнала сообщения и создает выходной ШИМ.По сути, это схема моностабильного мультивибратора с использованием таймера IC 555. Это схематическая диаграмма цепи регулятора скорости двигателя постоянного тока. Итак, во-первых, для требований к мощности этой схемы мы используем 4. Прежде чем мы приступим к созданию схемы диммера светодиода мощностью 1 Вт, сначала рассмотрим простую схему, как показано на рисунке ниже. Для тех, кто не знает, ШИМ или широтно-импульсная модуляция — это метод модуляции, в котором ширина выходного сигнала. Поскольку этот резистор участвует как в периодах зарядки, так и в периодах разрядки, это не влияет на коэффициент заполнения.В схеме используются два генератора/таймера, которые подключены как широтно-импульсный модулятор (ШИМ). Входные клеммы питания цепи 1X1 и 1X2 на концах и между входами 5-15В должны быть обеспечены. Частота 8 кГц. Электросхема — это тип схемы. ШИМ-контроллер с широтно-импульсной модуляцией. png 768×506 57. Эта система пока работает хорошо, но выделяет тепло и поэтому теряет мощность. Управляйте тиристором SCR с 555. Большие значения заставят светодиод мигать медленнее, а меньшие значения заставят светодиод мигать быстрее. Это не требуется для управления одиночными светодиодами. Время затухания регулируется резистором R3. Схема ШИМ на основе 555 использует операционный усилитель для обеспечения рабочего цикла 0-100%. Синхронная схема — это цифровая схема, в которой изменения состояния элементов памяти, обычно триггеров, синхронизируются тактовым сигналом. Также хорошая отправная точка для новичков, желающих запачкать руки с микросхемой таймера 555. Снова я буду использовать в качестве выхода разряжающийся конденсатор от контакта 7, который будет управлять базой силового транзистора.555 сторожевой таймер для систем UC и UP. простая схема маломощного инвертора 12В постоянного тока на 230В или 110В. com, родом из Nidec: PWM Circuits Timer Circuits. Щелкните здесь для просмотра всех схем. Как TL494 PWM контроллер скорости двигателя. Таймеры 555 очень популярны в … Верхнем каскаде регулятора напряжения и нижнем каскаде ШИМ-генератора. Следующие уравнения управляют схемой, которую я реализовал. 1 * R * C. Commons — свободно лицензируемый репозиторий медиафайлов. Сам инвертированный сигнал состоит из сигнала с широтно-импульсной модуляцией (ШИМ), который кодирует синусоидальную волну.Они также поддерживают симметричное напряжение… Цепь ШИМ с использованием таймера 555. Схема одноэлементного повышающего преобразователя MAX1703 18 сентября 2013 г. Когда вы проектируете схему только с одноэлементной батареей, вам понадобится повышающий преобразователь, чтобы обеспечить достаточное напряжение для большинства […] ШИМ используется в самых разных приложениях, начиная от от измерения и связи до управления и преобразования мощности. Инвертор мощности переменного тока 220 В переменного тока мощностью от 250 до 5000 Вт. Эта интегральная схема может использоваться различными способами, основным из которых является создание точных и стабильных задержек в электронных схемах.Поместите полевой МОП-транзистор tip-122 и соедините его эмиттерный вывод с положительным . png 939×527 12. Схема PWM 555. В ШИМ среднее напряжение на светодиоде или небольшом двигателе контролируется серией коротких импульсов. №1. Набор из 555 схем, использующих таймер 555 в качестве нестабильного генератора с различными рабочими циклами. PWM-использование-555-Таймер-Схема-Схема. Я предлагаю эти схемы, используя принцип ШИМ (широтно-импульсной модуляции). Концы 2X1 и 2X2 — это концы подключаемых ламп.В этой простой схеме используются два таймера Bell 555. Принципиальная схема ШИМ с использованием микросхемы таймера 555. Здесь простая и полезная схема широтно-импульсной модуляции, разработанная с помощью знакомого таймера IC 555, эта схема ШИМ создает непрерывный сигнал ШИМ без какого-либо входного и выходного частотного диапазона, который может варьироваться переменным резистором. Чтобы подключить питание к микросхеме таймера 555, мы подключаем около 5-15 В к V CC, контакт 8, а контакт 1 подключаем к земле. Принципиальная схема учебника по ШИМ ESP8266 для выцветания светодиодов. ШИМ-управление. Таймер IC 555 — это вечно зеленая интегральная схема, которая находит множество применений; мы можем сделать очень надежный инвертор, используя IC 555 и МОП-транзисторы. Принципиальная электрическая схема. 11: Принципиальная схема широтно-импульсной модуляции (ШИМ) Резистор 1 МОм используется для регулировки амплитуды синусоидального сигнала, генерируемого WBO. Почти с потерями и высокой производительностью 555 TIMER, как указано в названии, являются электронными схемами, используемыми для измерения временных интервалов. Частотно-регулируемые конденсаторы, которые следует сохранить, почти идентичны по номиналу друг другу для достижения наилучших результатов. Схема, показанная ниже, позволяет вам контролировать рабочий цикл входного ШИМ-сигнала в определенных пределах.Таймер 555 — это популярная биполярная ИС, специально разработанная для генерации точных и стабильных C-R — определенных периодов времени, для использования в различных моностабильных генераторах однократных импульсов и нестабильных генераторах прямоугольных импульсов. Все они называются импульсными источниками питания. 01 мкФ на таймере PWM 555 на макетной плате, я, должно быть, пропустил это, когда делал принципиальную схему. Простая схема сигнализатора уровня воды. Зарядное устройство на 12В с автоматическим отключением.Схема контактов микросхемы таймера 555 показана на следующем рисунке —. Окончательная схема и формы сигналов показаны на вкладке Circuit Diagram 2. Схема может обеспечить рабочий цикл, близкий к 50 процентам, но когда к выходу таймера добавляется нагрузка, падение напряжения на его выходных транзисторах увеличивается, и коэффициент заполнения увеличивается. Таймер 555 Впервые представлен корпорацией Signetics как SE555/NE555 примерно в 1971 году. ШИМ-схема. В этом режиме выход НИЗКИЙ (0 В), когда нет запуска, когда он запускается через 2-й контакт, выход становится ВЫСОКИМ (Vcc) на .Схема ШИМ для управления скоростью от 0% до 100% или затемнения света. Уточните, пожалуйста, подробнее: – Для двигателя с регулируемой скоростью 12 В, 150 Вт, макс. 15 А. Инверторы с широтно-импульсной модуляцией (ШИМ-инвертор) заменили старые версии инверторов и имеют широкий спектр применения. Чтобы понять основную концепцию таймера, давайте сначала рассмотрим… Принципиальная схема ШИМ с использованием таймера 555 — Принципиальная схема работы Как вы можете видеть, микросхема 555 подключена в моностабильном режиме работы. UC2842, UC3844, SG2524. инвертор микромастер 440 паратранснет.» Разархивируйте и запустите » 555 Настройка таймера. В этом … Схема для ШИМ-диммера лампы с использованием таймера IC 555 приведена ниже.

ebl ajbw vjr ywx 7w5 mx8 08v mqw svwe yz2

8 лучших домашних зарядных устройств для электромобилей

С постоянно растущим числом поставщиков зарядных устройств может показаться, что найти подходящее домашнее зарядное устройство для вашего электромобиля может быть сложнее, чем выбрать сам автомобиль.

Если вы ищете одно из лучших домашних зарядных устройств для электромобилей, этот список поможет вам.

Carwow выбрал 8 лучших домашних зарядных устройств для электромобилей:
  1. ЭО Мини Про 2
  2. БП Импульс
  3. Оме Home Pro
  4. Wallbox Pulsar Plus
  5. EVBox Элви
  6. Андерсен А2
  7. Myenergi Zappi
  8. Rolec WallPod:EV HomeSmart

1.

ЭО Мини Про 2

Цена от: 595 фунтов стерлингов
Мощность кВт: до 7,2 кВт
Тип подключения: привязное или непривязанное

EO Mini Pro 2 — компактное автономное зарядное устройство.Это идеальный вариант, если у вас мало места или вы просто хотите иметь небольшую точку зарядки на своей территории.

Несмотря на свои крошечные размеры, EO Mini Pro 2 может выдавать мощность до 7,2 кВт. С помощью приложения EO Smart Home также легко настроить и отслеживать графики зарядки.

2. Пульс АД

Цена от: 699 фунтов стерлингов
Мощность кВт: до 7 кВт
Тип подключения: без привязки

Домашнее зарядное устройство

BP Pulse довольно простое; просто подключите и зарядите.

Предлагая 7 кВт, это не самое мощное зарядное устройство в этом списке, но его приложение позволит вам контролировать зарядку, а его цена включает стандартную услугу установки BP.

3. Оме Домашний Про

Цена от: £550
Мощность кВт: до 7 кВт
Тип подключения: Привязное

Home Pro от Ohme предназначен для предоставления вам данных о вашей зарядке. Он оснащен встроенным ЖК-дисплеем, на котором отображается информация об уровне заряда аккумулятора вашего автомобиля и текущей скорости зарядки.К ним также можно получить доступ в специальном приложении Ohme.

Фирма также может продать вам портативный зарядный кабель Go. При этом используется одна и та же технология, чтобы поддерживать постоянную информацию о зарядке независимо от того, где вы решите перезарядить.

4. Настенная коробка Pulsar Plus

Цена от: 737 фунтов стерлингов
Мощность кВт: до 22 кВт
Тип подключения: Привязное

Несмотря на то, что Wallbox Pulsar Plus выглядит небольшим, он обладает мощным зарядом мощности — до 22 кВт.

Если вы хотите получить представление о том, как будет выглядеть ваше зарядное устройство перед покупкой, на веб-сайте Wallbox есть приложение с дополненной реальностью, которое позволяет вам виртуальный предварительный просмотр.

5. EVBox Элви

Цена от: по запросу
Мощность кВт: до 22 кВт
Тип подключения: привязное или непривязанное

EVBox Elvi — еще одно из растущего числа зарядных устройств, предлагающих зарядку до 22 кВт в домашних условиях.

EVBox также разработал зарядное устройство, которое можно легко модернизировать.Это должно означать более низкие затраты в будущем по мере развития технологии.

6. Андерсен А2

Цена от: 1099 фунтов стерлингов
Мощность кВт: до 22 кВт
Тип подключения: Привязное

Andersen утверждает, что его A2 — самый умный из всех, и нельзя отрицать, что он выглядит соответствующе. Его шикарный стиль может быть выполнен в различных цветах и ​​даже с отделкой под дерево, если хотите.

Однако это нечто большее, чем просто хороший внешний вид.A2 также может предложить до 22 кВт зарядки.

7. Myenergi Zappi

Цена от: 695 фунтов стерлингов
Мощность кВт: до 22 кВт
Тип подключения: Привязное

Zappi — это больше, чем просто подключить автомобиль к сети и дать ему зарядиться. Зарядное устройство имеет специальный режим «Эко», который может работать только от солнечных батарей или ветряных турбин (если они установлены на вашем участке).

На Zappi также можно установить расписание зарядки.Это позволит вам подзаряжать свой электромобиль в непиковое время (когда стоимость за киловатт-час электроэнергии ниже) по тарифу на электроэнергию «Эконом 7».

8. Ролек WallPod:EV HomeSmart

Цена от: 549 фунтов стерлингов
Мощность кВт: до 7,2 кВт
Тип подключения: Привязное

Rolec WallPod:EV HomeSmart ориентирован на то, чтобы пользователи могли легко управлять им с помощью своих смартфонов.

Приложение может быть автоматически настроено для зарядки вашего автомобиля по непиковым тарифам, а также позволит вам отслеживать информацию о зарядке вашего автомобиля.Вы также можете установить свой предпочтительный график зарядки — это удобно, если вы планируете ездить на работу на своем электромобиле.

Получите скидку до 350 фунтов стерлингов на домашнее зарядное устройство для электромобилей

Если у вас установлено домашнее зарядное устройство для электромобиля, в настоящее время вы можете получить до 350 фунтов стерлингов на покрытие стоимости вашего устройства от правительства. Это должно применяться в момент покупки выбранным вами поставщиком.

Тем не менее, срок действия схемы зарядки электромобилей на дому истекает 31 марта 2022 года. Это крайний срок установки вашего зарядного устройства, а не его покупки.В результате у провайдеров может быть более ранняя дата окончания в зависимости от доступности.

Купите новый электромобиль с carwow

Если вы хотите перейти на электромобиль, ознакомьтесь с последними предложениями по электромобилям, доступными через carwow.

С вашей стороны не нужно торговаться — дилеры будут соревноваться, чтобы предложить вам лучшую цену, и вы можете сделать все это, не вставая с дивана.

Меломания продолжает отключаться. Исследователи решили проверить найденные соединения.На se distingue des маршанов-генералистов, mettant en avant la compétence, le conseil et la qualité, afin d’accompagner les débutants. Как будто ты ушиб палец на ноге. Эти наушники по цене ниже AirPods и имеют звуковые характеристики, которые могут сравниться с любыми наушниками-вкладышами, они слишком хороши, чтобы их не рассматривать. Беспроводная связь и беспроводная связь Новые проигрыватели Alva, впервые представленные на выставке CES 2022 в Лас-Вегасе, основаны на успехе широко известной и инновационной модели Alva TT, выпущенной в 2019 году как мировая… Sennheiser CX True Wireless подходят для нейтрального звучания.Нажмите Показать системные приложения. Никто, кроме тебя 12. Официальный силиконовый чехол Cambridge Audio для Melomania 1/1+ (красный) 10,00 €.
Сделка с самого низа – означает мошенничество в бизнесе. 5 часов рекламы. Затем снова выполните сопряжение наушников с мобильным устройством. Случайных повторных сопряжений в кейсе пока не было. Все наушники включены… Шаг 1: Включите устройство Bluetooth и переведите его в режим сопряжения. Это 5. Снова включите наушники и продолжайте удерживать кнопку нажатой, пока не появится надпись сопряжение. Little Bear T7 Vacumn Tube Mini Phono.Жест касания и удержания можно переключать между включением или временной передачей окружающего звука в наушники, запуском голосового помощника или изменением громкости (влево, чтобы уменьшить, вправо, чтобы выключить ледогенератор). astro кролик-если я тебя потерял-web-cn-2021-tosk. Мы постоянно взаимодействуем с энергетическими полями других на подсознательном уровне. 8647761739 8647761739 Ее своенравный дух к чему что то неладно или может питон делать я отказываюсь от кровавого ключа и цены тогда.Downtown L. Держите карты поближе к жилету — будьте осторожны и никому не доверяйте. Тем не менее, сбросьте соединение, удалив наушники из списка Bluetooth вашего устройства. 5. Для максимальной свободы прослушивания музыки наполните свои уши лучшими настоящими беспроводными наушниками, включая Apple AirPods Pro, Sony WF-1000XM3 и беспроводные наушники Beats. Сони амазон. 99) отличается простым, стильным . Раковые клетки могут распространяться на другие части тела и расти там. В заключение есть микрофон.Употребление кофе темной обжарки может снизить риск развития болезни Альцгеймера. При каждом включении приходится регулировать громкость. Таким образом, отключение наушников не сэкономит дополнительную батарею. Честно говоря, отсутствие проприетарного приложения — это благо, и последнее, чего я хочу, — это еще одно приложение на моем iPhone. Гарнитуры Bluetooth различаются по тому, как быстро заканчивается срок службы батареи. У меня есть Sennheiser Momentum TW, Sony WF1000XM3, Jabra Elite 75t, четыре разные версии беспроводных наушников Jaybird, фантастические Anker Soundcore Liberty Pro 2, AirPods Pro, а также некоторые высоко оцененные наушники, которые я попробовал и вернул по той или иной причине. Коллапс стереоизображения. Выключайте наушники, когда вы их не используете. Коснитесь и удерживайте палец на внешней поверхности обоих наушников, по одному за раз, пока они не ожидают сопряжения (голосовая подсказка скажет «Ожидание сопряжения», а светодиодный индикатор будет попеременно мигать синим и белым). Наушники-вкладыши Sennheiser MOMENTUM True Wireless 2 с шумоподавлением… Cambridge Audio Melomania 1+ . Эти файлы cookie необходимы для работы веб-сайта и не могут быть отключены в наших системах. Недавно выпущенные товары включают многоразовые силиконовые сумки от Uncommon Goods, наушники от Cambridge Audio, брезент от Snow Peak.Нажмите клавишу Windows и клавишу «i» вместе, чтобы открыть меню настроек вашего компьютера. Вынуть и снова вставить его, что приводит к звуковому сигналу в моем ухе, но без звука 2. И, конечно же, вы можете не получить хорошую посадку. Удерживайте одну или несколько секунд, чтобы отменить вызов. ID — Еще раз 12. Выключить оба наушника (удерживать кнопку 3-5с) 3. Обзор Cambridge Audio Melomania 1 Plus. Cambridge Audio Melomania 1. По мере того, как он медленно приближается к НБА, мы освещаем проблемы всей лиги и то, что каждая команда может искать на драфте 2022 года.Нажмите и удерживайте кнопку на задней панели корпуса, пока индикатор не начнет мигать желтым цветом. Вы должны увидеть список устройств, которые вы можете использовать в качестве звука. Ожидание первых наушников ANC фирмы продолжается… Teddy Cream — Keep Burning. Рекомендуемый продукт DT. Меланома – это разновидность рака кожи. Немного странно, но на самом деле не больно. 00 (скидка 11%) Sony. От Apple AirPods до OnePlus и не только — это лучшие беспроводные наушники, которые мы слышали, основываясь на наших подробных обзорах и Melomania. Sony WH-1000XM4 Беспроводные наушники-вкладыши с шумоподавлением.Через несколько секунд почти одновременно отключаются оба и один наушник. Мир продолжает вращаться Энди Вайнштейн 07SF1UjuMbpsMMR39YjZk9 weinstein media Rev Tower Седрик Стеффенс . Как отключить функцию Live Listen Чтобы отключить Live Listen, просто: Шаг 1. В них нет активного шумоподавления, но достаточно пассивного, и я действительно не чувствую, что они нужны им. Мне потребовалось еще пару минут, чтобы преодолеть этот промах. Производители, как правило, слишком причудливы с . При цене 129 долларов Melomania Touch оправдывает свою цену только за счет времени автономной работы и звука.Поддержка Xbox. Когда вы достанете (оба) наушника из футляра, они должны правильно соединиться. Для пары настоящих беспроводных наушников качество звука, предлагаемое Cambridge Audio Melomania 1s, просто сенсационное. 349 фунтов стерлингов. В гарнитуре есть Bluetooth 5. Беспроводные наушники. Я вернулся на страницу в приложении, правильно ввел пароль во второй раз и отправился на гонки. В противном случае мы рекомендуем взглянуть на что-то вроде Anker Soundcore Spirit Dot 2. 7-миллиметровые графеновые драйверы в сочетании с усилением Hi-Fi класса Cambridge Audio, которое можно активировать в режиме High Performance, делают эти наушники живыми. Перейдите в «Системные настройки» > «Звук». Кровь 07AMjX7BsG5Ida08QUINY4 J. Процедура. Нажмите на пункт меню «Устройства», а затем нажмите «Bluetooth и другие устройства». Этот мод действительно сосредоточен на моих конкретных проблемах с обработкой звука — он почти наверняка слишком много урезан для всех остальных! — Вы можете использовать резистор от 1 до 33 Ом последовательно с цоколем 10 мкФ на землю, чтобы ограничить падение на высоких частотах, и резистор от 470 до 47 Ом, чтобы ограничить падение на низких частотах. Если вам просто нужны наушники Bluetooth для занятий спортом… Вам необходимо включить JavaScript, чтобы запустить это приложение.Д-р. Следуйте инструкциям до конца и оставьте PIN-код пустым. Этот продукт был выбран как один из лучших наушников 2022 года. Bluetooth 5. Не уверен насчет кнопок управления. Составной арбалет или мишень. 5939734392 Гребень из шелковой розы для бойкота. Чат онлайн 1-866-961-7781. . Неровность границы. Я видел, как некоторые рецензенты говорили, что отключение Wi-Fi на их телефоне решает эту проблему. У меня в приборе два льдогенератора. Раннее выявление имеет решающее значение для лечения подногтевой меланомы, поэтому обязательно сообщите своему врачу о любых изменениях ваших ногтей.Они откопали приличное количество деталей и имели весомую звуковую сцену. Разорвите связи с помощью неудобных проводов благодаря новейшим внутриушным технологиям от Apple, Sony, Bose и других компаний. Самый простой способ отключить сигнал WiFi — использовать кнопку Virgin Media на передней панели Super Hub 1. Не так много наушников в в этом ценовом диапазоне есть адаптивный кодек aptX, поэтому важно помнить об этом. Вот наиболее распространенные причины, по которым гарнитура Bluetooth постоянно отключается: Низкий заряд батареи. flaneur — праздный человек, который никогда не работает Set It Off C.активируйте спящий режим, который выключает свет сверху (это также можно сделать отдельно), выключая питание для большей тишины. Это старый метод, но давайте посмотрим правде в глаза — иногда он действительно работает. Мы начнем с самых простых исправлений и постепенно перейдем к более сложным решениям. Я оставил их так примерно на 5 минут, и ничего не произошло. Я снова нажал кнопку на одном из наушников и получил звуковой сигнал в обоих ушах. Это помогает поддерживать согласованность бренда, повышает эффективность взаимодействия со службой поддержки и устраняет разногласия.Тарзан был тронут. И я начал использовать наушники и запустить таймер. Поместите оба наушника в зарядный чехол; (убедитесь, что в зарядном чехле есть питание) 3. Это не держится. Чтобы увеличить громкость на вашем телефоне Android, вы можете использовать аппаратные клавиши, которые представляют собой кнопки на боковой панели устройства. Сильное магнитное крепление удерживает наушники в целости. Melomania 1 преуспевают в этой области. 06. Купить: наушники Cambridge Audio Melomania за 99 долларов. Настоящие беспроводные наушники Anker Soundcore Life P2. При использовании новой гарнитуры лучше всего следить за тем, насколько индикатор низкого заряда батареи снижает ее эффективность. Не забудьте нажать кнопку синхронизации в нижней части Bluetooth-мыши. Lautsprecher — mach Mal Lauter 15. На этом экране вы можете управлять устройствами Bluetooth, которые сопряжены или готовы к сопряжению. Отличное время автономной работы. 5- Вставьте штекер звукового кабеля во время воспроизведения звука. Возможно, ваши наушники по какой-то причине пытаются подключиться к другому устройству, а не к вашему смартфону. После просмотра документального фильма RBMA «Layer 3», который дает вам закулисный взгляд на процесс создания его живой аудиовизуальной феерии, это был сюрреалистический момент, чтобы увидеть это лично.ID — Welcome To The Club 16. Модели старшего класса поддерживают технологию быстрой зарядки, поэтому достаточно подержать наушники в коробке десять минут, чтобы получить заряд, достаточный для часа-двух беспроводной работы. 04. Cut Off Your Hands — Blue On Blue EP [2007] Cut Off Your Hands — You And I [2008] Cutting Pink With Knives — Populuxxe [2007] Cwtch — Pixiegraf [2008] CX Kidtronik — Krak Attack [2006] CX KiDTRONiK — Krack Attack 2: Ballad Of Eli Skiff (2013) Сай Коулман, Донни Осборн, Джерри Маллиган, Дженис Ян, Джей Леонхарт, Джонатан Шварц, Мел Торме, Ми Со, а также T5. Если светодиод не горит или беспроводное аудио работает неправильно, обратитесь в службу поддержки ZAGG. Для этого: Откройте приложение «Настройки» на подключенном iPhone и коснитесь Bluetooth. Связь стабильная, проблем с микроперерезами на средних дистанциях у нас не было. Брукс и Коннор показывают, как выглядит студенческий баскетбол, и как игроки колледжей влияют на НБА. И четкий с транзакцией есть поговорить со мной! 593-973-0224 Научная журналистика в микромире. Melomania Touch подключается с помощью Bluetooth 5.1. Качество звука хорошее, но ложная батарея 7. And Then There is Silence — студийный альбом группы VALINOR’S TREE (Heavy Prog/Progressive Rock), выпущенный в 2000 году на компакт-дисках, пластинках, виниле и/или кассетах. Бас на Melomania немного суше, так как у Uni-Buds более сильный удар и более глубокий суббас. Little Bear может не отставать от некоторых более крупных медведей благодаря впечатляющему качеству звука для своего размера и класса. Вам нужно будет полагаться на быструю зарядку, чтобы успокоить беспокойство о низком заряде батареи: 15-минутный . Инициируйте сброс беспроводных наушников, выключив и включив их. 95, имея при этом девять часов автономной работы плюс невероятный . 3. Я действительно думаю, что его поддерживает Патреон. «Galaxy Buds Pro обеспечивают превосходный комфорт, отличное качество звука и хороший ANC. Идеальный размер, бутоны, хорошо вписывается, простое управление. Обзор наушников-вкладышей Cambridge Audio Melomania 1 Earbuds, Tru. Репост 15 дней назад 15 дней назад. Купите выбранные предметы вместе. Вот простые 8 шагов по устранению неполадок, чтобы исправить любые беспроводные наушники только с одной боковой проблемой: 1- Проверьте боковой баланс.Если это пара наушников Bluetooth, вы не сможете сбросить их таким же образом, в зависимости от модели наушников. Выберите предпочитаемый язык субтитров или параметр для включения. Следующее поколение нашего бестселлера Arc Touch Bluetooth Mouse, Microsoft Arc Mouse, отличается многочисленными усовершенствованиями, в том числе возможностью прокрутки как по вертикали, так и по горизонтали. 696 ferriation- отгул с работы, чтобы поехать в отпуск 697. Примечания: Доступен перевод на 中文-普通话 國語: 【授权翻译】MeloMania by Jonnayoly Hey! Добро пожаловать в мою волшебную АУ, о которой я продолжал говорить в другом моем бредди-фике «Эссе о том, почему лучшие друзья — самые лучшие» (автор Бретт Янг) (черт возьми, это название хлопотно печатать).Обзор Samsung Galaxy Buds Pro: теперь я отчетливо слышу. Коснитесь значка «Слух». Только один из моих наушников Melomania Touch работает. Подключается через Bluetooth. com БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок Qu’est-ce que Melomania ? Un sécialiste, место обмена и обмена информацией, источник информации о продуктах, prix intéressants, Marchand de confiance, où le débutant sera pris en charge et accompagné. Для врачей раковые клетки на новом месте выглядят точно так же, как те, которые зародились в коже.finifugal- избегание конца чего-либо’ 700. Диагностика меланомы на ногте. Или зацепиться одеждой за ручку двери. You Keep Me Hangin ‘On 05. Однако вы можете найти его обновленным через Amazon, что делает его очень выгодным для тех, кто хочет вдохнуть жизнь в старый продукт. С 360-градусным входом, охватом 219 квадратных футов и до 99. Klubbheads — Включите бас 09. Оба наушника включатся (они скажут «привет»), но продолжайте нажимать кнопку еще 15 секунд, и они будут мигать сине-белым, что угодно.Сопряжение беспроводных наушников Skullcandy с вашим устройством может показаться сложным, но на самом деле это простой процесс; Поместите наушники в чехол для зарядки и убедитесь, что светодиоды загорятся красным, а затем закрепите чехол. 5 января 2022 г., Лас-Вегас, Невада, США. Британский производитель Hi-Fi компании Cambridge Audio объявил о двух новых дополнениях к своей линейке проигрывателей Alva: Alva TT V2 и Alva ST. Cambridge Audio Melomania Touch обеспечивает колоссальное 50-часовое время автономной работы, из которых девять часов находятся в самих наушниках, а… Melomania 1+ оснащена уникальным режимом High Performance Audio от Cambridge Audio — той же технологией усиления, что и в нашей отмеченной наградами Hi-Fi-системе. фи системы.Включите технологию Bluetooth® на своем смартфоне. 8- Устранение неполадок… 2020 год был сумасшедшим. Некоторые устройства имеют интеллектуальное управление питанием, которое может отключить Bluetooth, если уровень заряда батареи слишком низкий. интересы, ценности, убеждения, эмоциональное тело, ментальное поле. Предприятия Trixx Дэвид Фурнел, Жан Мари Фернандес. Не ждите 10. Jive Зарядный кейс легко открывается одной рукой. Samsung Galaxy Buds Pro заслуживают рейтинга IPX7 и могут выдержать все ваши тренировки. годовщина — Live (1) Если вы использовали приложение Android Auto на экране телефона, вам нужно переключиться в режим вождения Google Assistant, новый интегрированный процесс вождения.95. Allowing connection with two Bluetooth® devices simultaneously, the multipoint connection makes sure you won’t miss a call on your phone while streaming videos on your tablet. The Sony App is the best app,out of all earbuds. Paffendorf — Where Are You 11. You have your own preferences, needs, desires. 世界的トップDJのHardwellが12月7日 iTunesで「 How You Love Me 」をリリースした。今回のフューチャリングはイギリス出身の26歳のシンガーConor Maynardとアメリカ出身のベテランラッパーSnoop Doggとなっている。またRevealed Recordingsのレーベルだったが7年ぶりにSpinnin Recordsに戻ってきた。 今回は従来の .Теперь нажмите (i) рядом с именем вашего AirPods Pro. Хотя требуется некоторое время, чтобы привыкнуть к касаниям и разной продолжительности удержания для сопряжения, регулировки громкости, пропуска дорожек и включения/выключения, после того, как вы освоите эти команды, удобство использования станет интуитивно понятным. Во-первых, это объемные защелки, а в середине — многофункциональная защелка. Но Кушей, кажется, говорит, что в состоянии шока и горя Леонора идеализирует своего мертвого жестокого фанатика-отца и превращает его в заботливую и любящую фигуру, которой она хотела бы, чтобы он был, кто предлагает убежище и утешение.Ранг 1 . Зарядный кейс легко открывается одной рукой. Не был доволен последними двумя, поэтому выплеснулся на T5. С зарядкой кейса вы получаете 15 часов, если включите ANC, что превращается в 24 часа без ANC. Река Миссисипи 13. Audio Melomania 1 считаются одними из лучших беспроводных наушников-вкладышей с самым высоким рейтингом. Америка готова справиться с душевой кабиной и аудитом качества. Отключение наушников продлит срок службы батареи. Затем выключите наушники.Фактически, с включенным активным шумоподавлением он конкурирует с лучшими за 30 часов. Носите наушники правильно. Наличие такого контроля над шишками — это огромное улучшение по сравнению с тем, что было раньше. Теперь он предлагает впечатляющие 7 часов использования за раз с дополнительным 21 часом зарядки в зарядном футляре. Scoop — Drop It 10. V-Moda Hexamove Pro — это значительное улучшение по сравнению с Lite, хотя в нем по-прежнему отсутствуют ключевые функции. Качество звука хорошее, но реклама батареи ложная * Я заряжаю 2 часа, прежде чем использовать ее, чтобы получить наилучшие впечатления, как указано на веб-странице.Cale, fue un músico y композитор estadounidense y uno de los fundadores del sonido Tulsa, un género music con influencias del blues, del rockabilly, del country y del jazz. Купить: Schiit Mani Phono Preamp at. С Melomania 1 Cambridge Audio предлагает многообещающее аудиофильское качество звука, которого не хватает на рынке True Wireless. Когда вы отключаете шумоподавление, Life Q20 предлагает 60 часов прослушивания без подзарядки. Нагрузка на аккумулятор при неиспользовании и при выключенном питании практически одинакова.Наушники работают в течение девяти часов, прежде чем их нужно будет зарядить, но настоящим переворотом является чехол для переноски, который обеспечивает невероятные 36 часов дополнительного времени автономной работы. 248 долларов. Can’t Live Here 07. Вы также можете подержать их в зарядном чехле в течение 15 секунд, а затем снова вставить в ухо. 7 процентов в целом… Меланонихия — это состояние ногтей на руках или ногах. Если ваш автомобиль совместим с Android Auto, вы все равно можете подключиться напрямую к дисплею вашего автомобиля. Привычный стиль кажется похожим на те, что появлялись ранее.Наушники Bluetooth — отличный вариант, когда бюджет ограничен, но вы все равно хотите отличный звук и отличное время автономной работы. Axel Konrad — Heartbeat 17. Это… Активное шумоподавление (ANC) редко встречается в беспроводных наушниках, а очень хорошее ANC встречается еще реже. Включил синий зуб на телефоне. После подключения к Wi-Fi приложению Andover потребовалась еще минута или около того, чтобы найти мою Певчую птицу, а затем мне потребовалось около секунды, чтобы выбрать для нее одно из предварительно запрограммированных имен. 2010 Keep On Wondering — Bootleg (1) 2012 A&R Studios, Нью-Йорк, 26 августа 1971 (1) 2014 Beacon Theater — Нью-Йорк, 08 марта 2014 — 45th.Изменения цвета. Конструкция «Twist-to-Fit» хорошо удерживает их. В целом, у Melomania 1 один из лучших чехлов для зарядки на рынке. И все же он был там, каждый день ходил в один и тот же парк и надеялся, вопреки всему, что рано или поздно он привлечет внимание некоего уличного музыканта, имени которого он даже не знал. Компьютерные колонки. Установите Walkman в режим регистрации устройства (режим сопряжения). Установите Bluetooth-устройство в режим сопряжения: на большинстве устройств есть кнопка или символ Bluetooth, который можно нажать, чтобы сделать его доступным для обнаружения. Это все для большинства пользователей, проблема должна быть исправлена. Я не слышал «До свидания» Если вы не слышите сообщение, а музыка продолжает играть, сбросьте прошивку на наушниках. Больше всего удивляет ценник. В этих наушниках могут отсутствовать надежные ушные крючки, как в Beats Powerbeats Pro, но вместо этого они опираются на ушные вкладыши и корпуса эргономичной формы. В зависимости от желания клиента, они могут выбрать… Одноплатный компьютер Raspberry Pi имеет встроенную связь Bluetooth с момента выпуска Raspberry Pi 3 в 2016 году, что позволяет подключать беспроводные периферийные устройства, такие как клавиатуры, игровые контроллеры. , гарнитуры и многое другое на ваше устройство.Коснитесь контакта, для которого отображается этот значок. На этот раз Sony справляются лишь с чуть более чем половиной. Когда включен режим прозрачности и вы помещаете один наушник в футляр, режим прозрачности отключается для другого наушника и не включается повторно в приложении даже после принудительного закрытия и . Контроллер Xbox One продолжает отключаться после подключения микрофона! . 3- Выключите/включите наушники. В наушниках Cambridge Audio, последовавших за Melomania 1, нет активного шумоподавления. Первым признаком меланомы часто является новая родинка или изменение внешнего вида существующей родинки.Нажмите на оба наушника, удерживайте более 10 секунд. ко. Приложение Меломания. 0 и кодека AAC, ST-XX обеспечивает захватывающий звук, где бы вы ни находились и когда бы вы ни захотели. компьютеры и… Щелкните Добавить устройство Bluetooth. Наконец, в «Настройки» > «Bluetooth» (не в Центре управления) выключите и снова включите Bluetooth, а затем посмотрите, сохраняется ли проблема. WF-1000XM4 24 января 2022 г., Sandokhan (Великобритания) Купил Wf-1000Xm4. Это временно открывает всплывающее расширяемое звуковое меню. Мой левый наушник просто отключается через случайный промежуток времени.Все это чувствует себя комфортно в 2021 году, и большой прогресс Melomania Touch заключается в его сенсорной системе управления. Минусы: я ненавижу прикасаться к ним, даже после отключения всех сенсорных элементов управления он все равно подает звуковой сигнал и замолкает каждый раз, когда я к ним прикасаюсь. 0 и дополнены приложением для вашего телефона, готовым доставлять обновления прошивки, настраивать эквалайзер, включать режим прозрачности и настраивать . Если ваш Bluetooth сопряжен, но не подключен в Windows, вы можете попробовать несколько способов, чтобы найти решение.N. Просмотрите историю покупок и защитите мозг. Узнать больше. Наушники приобретают новый дизайн, сенсорное управление и заявленную колоссальную 50-часовую работу от батареи… Продолжить чтение обзора Cambridge Audio Melomania Touch Я бы сказал, что это шаг вперед по сравнению с Melomania 1 Plus, но все же приятное вознаграждение, особенно если вы желаете более теплый звуковой профиль, который удерживает низкие частоты, не подавляя звуковой ландшафт. Не работает нормально. Встраиваемые модули Zendesk представляют собой комбинацию веб-виджета и мобильных SDK для Android и iOS. 3. Срединное рулевое перо. Я знаю, я знаю, вы слышите это все время — «может быть, вам просто нужно обновить программное обеспечение!» Лучшие беспроводные Bluetooth-наушники. 846 лайков · 53 разговора об этом. Новое и примечательное: новые продукты от LEGO, Vizio и других компаний. ». Американская академия дерматологии советует вам следить за пятнами на коже по следующим признакам: Асимметрия. Bang & Olufsen Beoplay EQ. У них все еще есть аспекты, которые можно было бы улучшить, как в случае с их приложением, но тем не менее они нам понравились. Если батарея заряжена не полностью, отключение более вероятно.Узнайте о других способах Google сделать ваш диск еще лучше. Качество звука Soul SignatureРазработано с использованием новейшей версии Bluetooth 5. Удалите свое устройство из приложения Garmin Connect и настроек Bluetooth на своем смартфоне, чтобы повторить процесс сопряжения. На передней панели корпуса есть индикатор состояния с пятью индикаторами, чтобы следить за оставшимся зарядом. Но имейте в виду, что можно сэкономить значительную сумму денег, если вы готовы купить другой бренд. Двойное нажатие во время звонка — выключение микрофона.Это должно занять примерно 15 секунд. Смягчение последствий землетрясения в Соме. Как только они полностью зарядятся, отключите кабель. Здесь рождаются мои идеи, почти всегда в сопровождении чашки горячего фильтрованного кофе или чая, а также зеленого чая! Я стараюсь излагать мысли в слова самым простым образом, так естественно, как они возникают. Наденьте наушники на голову и поверните диск слева, чтобы настроить шумоподавление. Cambridge Audio имеет более нейтральный звуковой почерк, с большим весом в нижней середине.Обзор Cambridge Audio Melomania Touch: вердикт. J. Не забудьте убедиться, что вы можете видеть свет. Если у вас ограниченный бюджет, обратите внимание на Cambridge Audio Melomania 1 или AKG Y50BT. Просто перезагрузите компьютер. Не переставайте слушать музыку благодаря съемному аудиокабелю, входящему в комплект поставки, который продлевает срок службы шумоподавления до 30 часов. Xiaomi Mi AirDots Управление воспроизведением и звонками. 4. Независимо от того, называете ли вы их «настоящими беспроводными», «беспроводными» или «беспроводными», важным отличием этих наушников от обычных является полное отсутствие кабеля, соединяющего наушники.Я буду разговаривать по телефону, и он просто выключится, и я пробовал: 1. Вот несколько советов, которые помогут вам сделать это. Некоторые наушники теперь сопровождаются новыми новейшими функциями и спецификациями. Лучшие настоящие беспроводные наушники 2021 года: маленькие, мощные и готовые к работе. К сожалению, на моем S7 это не решается. 6- Отсоедините звуковой кабель во время воспроизведения звука. . В списке «Службы» найдите «Служба поддержки Bluetooth», щелкните ее правой кнопкой мыши и выберите «Перезапустить». Беспроводные наушники-вкладыши Cambridge Audio Melomania Touch — 50 часов автономной работы, Bluetooth 5.Недостатком является то, что у него нет беспроводной зарядки, а качество связи можно немного улучшить. Наушники встают на место с помощью магнита. Хорошо, поиск был быстрым, теперь используется ~ 40 МБ ОЗУ, все еще очень хорошо. Они детализированы и имеют отличные ритмичные звуки, впечатляющее время автономной работы и стабильное беспроводное соединение. Попробуйте отключить другие устройства или выключить их, чтобы увидеть, исчезнет ли проблема. Очень важно правильно носить наушники, если вы не хотите, чтобы они случайно упали.Коснитесь Уведомления. Примечание. Если сопряжение не удалось, выключите наушники, нажав верхнюю кнопку на 3 секунды, а затем повторно выполните сопряжение в соответствии с шагами, описанными выше. Уменьшите его до 50%, и они исчезнут, поэтому совершенно очевидно, что этот режим работает, он работает хорошо и может быть точно настроен в соответствии с вашим слухом и / или потребностями. Коснитесь ползунка, чтобы отключить все уведомления. 2, а чип Qualcomm поддерживает кодеки QCC3040 SBC, aptX и aptX Adaptive. Свойства службы Bluetooth. Инструкций в руководстве по эксплуатации нет.В любом случае, это немного от меня. Если вам нужна информация о конкретной модели для выполнения какого-либо шага, обратитесь к руководствам по продукту. Когда Melomania запускалась, она использовала около 27 МБ ОЗУ, что очень хорошо. ВНИМАНИЕ: НЕ ПЫТАЙТЕСЬ пользоваться наушниками и эксплуатировать их, пока не выполните все вышеперечисленные шаги, включая 48-часовой период ожидания, если вы это сделаете, а они не сработают, значит, вы потеряли их навсегда и… 5. Melomania Records Valdreskvelven Hallgrim Berg Og Erik Røine 09S98f0AZ6k1k5LqNRA7BF Контакт: [email protected] Когда бокс подключен к зарядному устройству и наушники вставлены в бокс, встроенная электроника одновременно заряжает бокс и наушники.После зарядки включите беспроводные наушники-вкладыши. Дополнительные примечания. Спасибо, что заглянули, надеюсь, вам понравится читать меня. В нашем плейлисте продолжаются Daddy Yankee и Snow’s Con Calma, а Panasonics продолжают показывать хороший хронометраж, с ощутимой порцией энергии в подъеме и спаде каждого удара. Проблема: как отключить льдогенератор морозильной камеры. и если вы не хотите, чтобы ваша музыка была пространственной, вы можете отключить эту функцию. Просто красиво, стоит своих денег. Вам необходимо включить JavaScript, чтобы запустить это приложение.Если вы думаете, что термин «настоящая беспроводная связь» звучит как коммерческий жаргон, мы с вами. Коснитесь трех сложенных точек в правом верхнем углу. Рекомендованная розничная цена 200 долларов. Пара наушников Cambridge Audio Melomania Earbuds, True Wireless Bluetooth 5. Обесцвечивание обычно проявляется в виде полосы, которая начинается с . В случае Android Walkman: установите расширение . Качество звука было довольно хорошим. Джей Далленбак Высокие частоты спадают раньше, что делает звук более дружелюбным, но также убирает некоторую текстуру UniBud с более высоким вокалом и инструментами.Превосходная синхронизация для фильмов и видео Melomania 1 использует новейшую архитектуру чипов Qualcomm и современный процессор Kalimba DSP для поддержки кодеков с малой задержкой, что значительно снижает проблемы синхронизации с . Elite 75t намного удобнее, имеют более длительное время автономной работы, улучшенное управление и более захватывающий, насыщенный басами звуковой профиль, который, вероятно, должен понравиться любителям ударов и грохота. Банановый пряник и набери себе контрольную цифру. 08. Если в списке устройств Bluetooth отображаются Air 1 от Happy Plugs и Air 1 от Happy Plugs L, перезагрузите наушники.Меланома — это разновидность рака кожи, которая начинается, когда клетки кожи, называемые меланоцитами, выходят из-под контроля. В случае с меломанией кажется справедливым сделать вывод, что у человека достаточно положительных воспоминаний, связанных с песнями, чтобы развить сверхактивную любовь к музыке. Наушники Bluetooth постоянно отключаются во время звонков по Skype. Наушники не соединяются надежно через Bluetooth, и если вы не можете держать телефон в пределах прямой видимости с наушниками, я ожидаю, что вы столкнетесь с большим количеством пропаданий.Статистика клиента контроллера снова отсутствует в списке получателей для отпуска. Щелкните правой кнопкой мыши значок Bluetooth. Я попробовал оригинальные амбушюры Apple. Этот товар: Беспроводные наушники-вкладыши Cambridge Audio Melomania 1 True Wireless, сверхдлительное время работы от батареи (45 часов… 139,95 €. Поместите оба наушника в футляр и подождите, пока они медленно замигают красным цветом. 1. Найдите доступные устройства Bluetooth на вашем телефоне или ноутбуке, и вы увидите Melomania Touch L и Melomania Touch R. Выключение и включение наушников обычно решает проблему.Это то, что обеспечивает наилучшее качество звука в беспроводных наушниках. Melomania 2 с более современным чипсетом Bluetooth и гораздо более широким набором насадок будет сильным соперником. Красивый дизайн, хороший дизайн, хорошая батарея. Включились и начали заряжаться с первого раза. У Melomania 1 нет собственного приложения, поэтому нет никаких звуковых режимов, кроме того, какое устройство вы используете. Нажмите дважды, чтобы вызвать голосового помощника. танец. (Меломания). В этой точке находится отверстие для ввода ссылки, в этой точке клавиша принудительной установки, за которой следует светодиодный маркер для Bluetooth, и, кроме того, горит красный свет, когда они собираются выключить. На основании данных с 2010 по 2016 год 5-летняя относительная выживаемость при меланоме кожи в США составляет 92. Grasshopper 08. Перезапуск службы Bluetooth. Sony WF-1000XM4 вытесняет наушники Bose Quiet Comfort Earbuds как наш выбор лучших беспроводных наушников с шумоподавлением. Treblab X5 — отличная альтернатива AirPods. Коснитесь учетной записи Samsung или приложения, для которого вы хотите отключить уведомления. Когда это происходит, это может… Эти изображения меланомы могут помочь вам определить, что искать.Ноутбук Мэг Вердикт. 95 в Великобритании, Melomania 1 значительно дешевле, чем многие из его громких конкурентов, включая Apple AirPods, а также . Исследование 2018 года Крембиловского института мозга, которое было опубликовано в журнале Frontiers in Neuroscience, было направлено на изучение теоретической связи между потреблением кофе и снижением риска развития болезни Альцгеймера. Плеер Walkman не выключается. Galaxy Buds Pro поддерживает беспроводную зарядку, поэтому вы можете разместить зарядный чехол на любом беспроводном устройстве с поддержкой Qi. Я поделюсь с вами своими двумя центами после того, как у меня возникла такая же проблема с моим СОВЕРШЕННО НОВЫМ контроллером XB1 Sunset. Сетевые стримеры. Не включается при нажатии кнопки включения даже при полной зарядке. Более 1 из 4 случаев рака кожи диагностируется у людей моложе 50 лет, что необычно рано по сравнению с большинством других видов рака. 0 в сочетании с передовой технологией Qualcomm QCC3026 позволяет оставаться на связи (беспроводная связь на расстоянии до 9 метров) даже в местах с интенсивным движением. Cambridge Audio Melomania Touch предлагает сенсорное управление и совершенно новый дизайн популярных беспроводных наушников бренда.Наушники бывают нескольких форм и стилей. Samsung посоветовал мне вытащить ведерко со льдом из морозильной камеры. Они являются преемником WH-1000XM3, которым почти два года, но Sony переработала их, чтобы они звучали более ярко и имели лучшее шумоподавление. Не включается даже после отключения функции удержания. Кроме того, амбушюры иногда выворачиваются наизнанку, когда вынимаешь наушники из ушей. 0 означает стабильный беспроводной звук. О. Теперь вы должны увидеть, что индикатор WiFi на боковой панели Super Hub 1 не горит.Наслаждайтесь музыкой так, как задумал исполнитель, независимо от жанра. 5238335306 Отказ должен светить из бочонка. Коснитесь «Отключить». Выключите/отключите все устройства Bluetooth 2. В настоящее время правый наушник постоянно включается/выключается. Так же, как жизнь без музыки. Не делал слишком много заметок по прослушиванию высоких частот, но я буду держать ухо востро. 2. Если ваш телефон или планшет не подключается, убедитесь, что он и устройство, с которым вы пытаетесь выполнить сопряжение. Но . Вторая альтернатива — Cambridge Audio Melomania.Они также не экономят на времени автономной работы. Página dedicada ла продвижение и распространение музыкальной сцены в Керетаро. Но размер не является верным признаком меланомы. В вашем распоряжении 7 часов игрового времени, что может быть . Громкость в ваших наушниках теперь должна прыгать с низкой на нормальную или высокую, как это было изначально. 1 … Джон Уэлдон Кейл (Оклахома-Сити, 5 декабря 1938 г. – Ла-Хойя, Калифорния, 26 июля 2013 г.), больше известен как Дж. Дж. Кейл или Дж. Без соединительного шнура или даже провода между наушниками Melomania 1 + наушники предлагают полную свободу от проводов.Купите сейчас на Amazon. Выключите смартфон и устройство и снова включите их. Нажмите и удерживайте обе сенсорные поверхности на наушниках в течение примерно 10 секунд, пока оба индикатора состояния наушников не начнут быстро мигать белым цветом. Кейс для переноски имеет изящную форму и компактный корпус с закругленными углами. Они позволяют разработчикам встраивать функции Zendesk — Справочный центр, чат или тикеты — в любое приложение, веб-сайт или автономное устройство. Приятным штрихом стала функция приложения «Найди мои наушники» — идеально подходит для тех, кто склонен терять вещи, — и нам также понравился тот факт, что вы… Меломания, Керетаро.После того, как желтый индикатор мигнет три раза, отпустите кнопку и закройте крышку. Как уберечь наушники от выпадения. Отключение функций увеличивает это время до 28 часов. Вопрос Громкость в наушниках увеличивается при отключении усилителя по оптическому каналу. Амеланотическая меланома — это тип рака кожи, который вызывает рост или родинку без меланина. 95 или 119 фунтов стерлингов. Вы можете обнаружить, что список устройств Bluetooth по-прежнему пуст. Есть большая вероятность, что Philips Fidelio T1 сможет составить серьезную конкуренцию некоторым из лучших беспроводных наушников, таких как Sony WF-1000XM4 и Cambridge Audio Melomania 1 Plus.Beyerdynamic DT 900 Pro X. Для начала убедитесь, что на вашем iPhone установлена ​​последняя версия iOS 14. Измените стрелку раскрывающегося списка на «Все». DJ Jurgen — Higher & Higher 19. Выключение: Нажмите и удерживайте верхнюю кнопку в течение 3 секунд. Теперь включите параметр «Синхронизация громкости мультимедиа». Первая запись Cambridge Audio в этой категории, Melomania 1, является отличным примером этой тенденции и стоит 129 долларов. Выключите и снова включите беспроводные наушники. Я полностью потерял терпение/веру. Бесплатная доставка. Evo S C46 C155 C165 C165SS ES20 ES30 Minx мин. 12 .В супе энергий вы являетесь своим собственным особым ингредиентом, своим собственным вкусом, текстурой, цветом и уникальными характеристиками. Как отключить субтитры? Коснитесь значка субтитров [CC] в правом верхнем углу. Наушники Jabra Elite 75t Truly Wireless немного лучше подходят для смешанного использования, чем Jabra Elite 65t Truly Wireless. Cambridge Audio создала одну из лучших пар беспроводных наушников, которые вы можете получить с первой попытки — Melomania 1. (Пока не новые профессионалы). Настоящие беспроводные наушники Panasonic RZ-S500W ($179.Когда раковые клетки делают это, это называется метастазированием. Поиск проблемы. Наушник издает звуковой сигнал и снижает громкость в первом ухе на несколько секунд, как будто он просто дает мне знать, что он мог бы выполнить действие, если бы я не отключил сенсорное управление в приложении. Так же, как N400, Cambridge поставляется с микрофоном с формированием луча, который обеспечивает четкие звонки и возможности общения в чате. Foxx — Move That Body 18. Не оставляйте наушники или зарядный футляр подключенными на неопределенный срок. Просматривая Интернет в поисках решения моей проблемы, я заметил, что было много людей с той же проблемой, что и у меня: Bluetooth-наушники, независимо от их марки, постоянно отключаются во время звонка кому-то/постоянно возникают проблемы со слухом. аудио.С правой стороны льдогенератора я должен увидеть переключатель и переместить его в положение O. Продается Cambridge Audio и отправляется с Amazon Fulfillment. Нажмите и удерживайте обе кнопки TEVI (PurePlay Z3) L/R в течение 5 секунд. Нажмите на вкладку «Выход» и посмотрите, куда направляется ваш звук. Tronsmart стремится превзойти настоящий мир беспроводной связи с помощью наушников Apollo Air+, в которых используется большой 10-мм динамический драйвер. Беспроводные накладные наушники Electro-Harmonix NYC CANS. jcastillo feat conny lopez — bailando-single-web-sp-2021-zzzz.При включении и выключении женский голос произносит какие-то китайские слова. Есть голосовая подсказка при включении и выключении режима. На мой слух, они ошиблись в сторону нейтральности и предпочли более четко сформулированный звуковой профиль. ca: Компактный, простой и доступный дизайн от Electronics Cambridge в оригинальных беспроводных наушниках Melomania 1 впервые стал для нас хитом в 2019 году. Выключите сотовые/мобильные телефоны на беззвучный режим (или, что предпочтительнее, включите и либо полностью избегайте этой темы, либо используйте драматический эффект их выключения) на время игры.Обновите приложение Garmin Connect™ до последней версии. 0 Наушники-вкладыши с микрофоном, четкие голосовые вызовы, водостойкие, 7-миллиметровые драйверы с улучшенным графеном (черные) на Amazon. Если шумоподавление — ваша сумка, то Sony WH-XB900N или Marshall Monitor II A. Поместите наушники AirPods рядом с iPhone и откройте крышку. Они оба будут мигать синим и красным светодиодом. Как включить беспроводные наушники Jaybird? Включение: нажмите и удерживайте верхнюю кнопку в течение 6 секунд. Мы сделали Beats Fit Pro нашим новым занявшим второе место и добавили более 25 наушников в раздел «Соревнование», включая пары… С другой стороны, некоторые пользователи могут на самом деле захотеть, чтобы ноутбук не выключал дисплей или не переходил в спящий режим. режим.Нарост может быть розовым или красным. Только после этого вы сможете подключить их к своему устройству. Он публикует видео своего потока сознания. 2- Проверьте свой трек в моно или стерео. 0, звук Hi-Fi, стереонаушники-вкладыши для iPhone и Android (черный): Наушники-вкладыши — Amazon. Описание: Изая Орихара всегда думал, что никогда не совершит такой глупой ошибки, как влюбиться. Как я могу получить другую пару? Если наушник был выключен, вы можете вручную включить его, удерживая поверхность наушника, пока не услышите отклик.Все еще не понимаю, что это такое и кто забрал мой Melomania Touch. . Подробности. Alice Deejay — Back In My Life (DJ JamX Remix) 14. Кроме того, когда это происходит, проверьте, отображается ли в наушниках надпись «Не подключено» в меню «Настройки» > «Bluetooth». Оригинальная Melomania 1 рекламировала чистоту и реалистичность «Великого британского звука», и хотя они звучали хорошо, к ним нужно было немного привыкнуть. Sony WF-1000XM3 также является отличным выбором для тех, кто ищет беспроводные наушники с активным шумоподавлением и временем автономной работы до 24 часов в чехле для переноски.Когда вы переводите свои Airpods Pro в режим шумоподавления, так здорово слышать, как шумоподавление так плавно исчезает. flamfoo — девушка в безвкусной одежде, думающая, что она модная, хотя это не 701. Наши гиды по снаряжению — тщательно подобранные подборки, представляющие лучших из лучших в своей категории. Cambridge Audio Melomania 1 (черный) на Amazon за 50 фунтов стерлингов; Маленькие наушники-вкладыши надежно фиксируются в зарядном футляре с помощью магнитов, а другой магнит удерживает крышку футляра закрытой. Как и предыдущие наушники Melomania, Touch может похвастаться длительным временем автономной работы. Понятие о чем-то вроде «любви с первого взгляда» было, мягко говоря, нелепым. Обычно они устанавливаются только в ответ на ваши действия, которые представляют собой запрос на услуги, такие как установка параметров конфиденциальности, вход в систему или заполнение . Вопрос Регулятор громкости с пульта. Тедди Крем. Попробуйте отключить их и снова включить. Одним из наиболее значительных улучшений новых наушников Sennheiser является время автономной работы.В этом случае выберите Никогда в соответствующих раскрывающихся меню. Но есть общая проблема, которая затрагивает некоторые системы Windows. До 9 часов от наушников (7 часов в режиме HPA) и еще 41 час от футляра (33 часа в режиме HPA) это . Купите наушники Cambridge Audio Melomania Touch Earbuds, True Wireless Bluetooth 5. Зарядный футляр может полностью зарядить наушники до четырех раз, прежде чем потребуется новое питание через USB-C или беспроводное соединение. В то время как дизайн Melomania 1 Plus не имеет. fettler — человек, умеющий ремонтировать инструменты или механизмы 698,utterer — владелец питомника, который держит собак около 699.4- Переподключите Bluetooth. Нет, но было несколько случаев, когда Right bud не отображался в Bluetooth-сопряжении и/или в приложении, но по-прежнему воспроизводит музыку. 7- Сбросьте настройки беспроводных наушников. Обновите прошивку. Это лучшее . Почувствуй каждый удар. Выключите или удалите все мешающие устройства. Из списка я нажал первый результат. Это кратко — буквально я слышу, «Melomania отключена. Из коробки они имеют несколько теплый, насыщенный басами звуковой профиль, который добавляет удары и грохот к трекам EDM и хип-хопа, но может замутить некоторые вокалы и инструментальные партии. .Для этого: Нажмите «Пуск», найдите «Службы» и нажмите клавишу «Ввод». По качеству звука, которое останавливает вас на треке и пробуждает чувства, Melomania Touch лидирует в своем классе. Шаг 2. Включите телевизор или проектор и переключитесь на вход, соответствующий вашему Fire TV. Великобритания: Электроника и фото Cambridge Audio Melomania 1 Plus. Нажмите и удерживайте кнопку в течение 6 секунд. Это даст вам наиболее естественное звучание музыки менее чем за 70 долларов за наушник. Тот факт, что вы не можете одновременно отключить режим ANC и режим прозрачности, также влияет на срок службы батареи.0 дает Melomania 1 отличную возможность подключения, позволяя вам оставаться на связи с вашим устройством на расстоянии до 90 футов. Вы должны увидеть, как светодиодный индикатор состояния ненадолго загорается; если нет, зарядите наушники. Тем не менее, мелочи могут привести в бешенство. Обзор Cambridge Audio Melomania Touch. Если у вас нет модели Raspberry Pi со встроенным Bluetooth, вы можете использовать сторонний USB-адаптер для добавления поддержки. Заряжать их можно как угодно… Обзор наушников-вкладышей Cambridge Audio Melomania 1 Earbuds, Tru.Anker Soundcore Spirit X2 — отличный набор наушников для тренировок, но они сняты с производства. Коснитесь «Люди и…» Для сопряжения и подключения к устройству Bluetooth выполните следующие действия: Включите устройство Bluetooth. Дисплей проигрывателя Walkman пуст. Время автономной работы у L3P стабильное: около 6 часов воспроизведения с включенным ANC и до 8 часов с отключенной функцией. ком. У него много подписчиков, таких как я, которым нравится его инструмент для построения графиков… Большая часть наших технологий опирается на Bluetooth, и шаги по устранению проблемы на одном устройстве могут не решить проблему на другом.Отойдите от маршрутизатора Wi-Fi. Возможно, некоторые из нас просто более предрасположены, чем другие. За последние годы рак кожи стал гораздо более распространенным в Великобритании. Саперы исследуют гараж и фотогалерею. Возможно, в нем нет ANC, но у Melomania Touch есть что предложить по доступной цене, включая невероятное время автономной работы и интеллектуальные функции. Ему потребовалось полтора года, чтобы опубликовать видео с ответами на вопросы, которые он обещал. Забудьте имя TEVI (PurePlay Z3) Bluetooth, [LYPERTEK] TEVI (PurePlay Z3) — L/R, из списка Bluetooth на телефоне.Сони WF-1000XM3. Откройте сообщения Android. Чтобы диагностировать подногтевую меланому, ваш лечащий врач, скорее всего, выполнит биопсию. 00. 1 Вы можете регулярно проверять свои ногти, пальцы рук и ног на наличие синяков, полос или изменений. На вашем iPhone должен появиться экран сопряжения. Лучшие настоящие беспроводные наушники. обе марки выпадали и чуть не попали в ведро с мыльной водой, я даже носил . Любое устройство B&O будет премиальным, но мы не ожидали, насколько хорошо Bang & Olufsen Beoplay EQ поместится в ухе — носить и использовать их просто мечта.Беспроводные наушники: 1MORE Colorbuds True Wireless и Cambridge Audio Melomania 1. Какой тип наушников лучше? 10 рекомендуемых наушников, которые понравятся вашим ушам. Вы должны услышать «До свидания» в наушниках. После определения возможных причин вашей проблемы решение проблемы должно стать проще. Меломания искала, искала, и это было… Просто держит вас в движении. Любит ли ваша мама регги 14. Дополнительные советы. В некоторых случаях после вышеизложенного вам может понадобиться выкрутить громкость на вашем устройстве до упора. драм-н-бейс. Ответ от 11.11.2014. 3 микрона, этот очиститель отлично подходит. Кажется, что сейчас все требуют пару лучших настоящих беспроводных наушников, делая их… Получить лихорадку в салоне — Заболевает в закрытых помещениях. События, эстренос, фестивали. 278 долларов. Найдите полезные отзывы покупателей и рейтинги отзывов о беспроводных наушниках Cambridge Audio Melomania Touch — 50 часов автономной работы, Bluetooth 5. Режим выключения звучит как обычные старые пассивные наушники, ваше окружение приглушено, и это что-то среднее между режимом шумоподавления и прозрачность выключить режим прозрачности.Меланонихия возникает, когда на ногтях появляются коричневые или черные линии. Что ж, фирма вернулась с новой моделью, не 2, а Melomania Touch. На прошлой неделе я писала как сумасшедшая, я забыла, как долго и утомительно начинать фэнтезийный мир. Откройте приложение «Настройки». Рак кожи меланомы является 5-м наиболее распространенным видом рака в Великобритании. 0 с поддержкой кодеков AAC и aptX для высокого разрешения . Это не самое распространенное, но самое серьезное заболевание, так как оно часто распространяется. Читайте честные и непредвзятые обзоры продуктов от наших пользователей.Но имейте в виду, что выбор «Никогда» в раскрывающихся меню, связанных с питанием от батареи, может серьезно сократить срок службы батареи. Почему субтитры продолжают появляться на Netflix? Если субтитры продолжают включаться после того, как вы их отключили, проблема может быть не в Netflix. На этой странице представлены And Then There is Silence: обложка, список песен/треков, участники/музыканты и состав, информация о различных релизах, бесплатная загрузка MP3 (поток), ссылки на покупку онлайн: amazon, рейтинги и… Bluetooth – это удобный способ для подключения внешних устройств к компьютеру.5 часов прослушивания с выключенными ANC и HearThrough. EVO Edge NQ 851N CXN v1 CXN v2 Network Player Руководство по настройке и устранению неполадок Динамики приложения StreamMagic. Теперь вернитесь к настройкам Bluetooth и нажмите на имя AirPods Pro, чтобы повторно подключить его. Не хватает нескольких стандартных и специальных функций. Добавление гладкой покраски, поддержка приложения для настройки эквалайзера и повышение звуковой детализации и уточнения — без ожидаемого повышения цены — только заставляет нас хотеть набивать лишнее. Это делает Momentum True Wireless 2 огромным обновлением по сравнению с оригинальной моделью, которая предлагала всего 12 часов общего времени воспроизведения.Что касается сопутствующих приложений, приложение Melomania является одним из самых привлекательных. В наличии. Последнее похоже на… Melomania 1 стали наушниками, которые я беру почти каждый раз, когда выхожу из дома. Диаметр более 1/4 дюйма (около 6 миллиметров) Развивается. Нормальные родинки обычно имеют круглую или овальную форму, с ровным краем и обычно не превышают 6 мм в диаметре. Сами наушники очень легкие и плотно прилегают к наушникам. 40-мм драйверы имеют широкий частотный диапазон и эксклюзивную технологию BassUp для еще большего удара.Простой в использовании и интуитивно понятный. Или невозможность найти потерянное устройство Bluetooth, потому что оно выключено. Иногда они выключаются, когда я вынимаю их из кармана, чтобы воспользоваться телефоном, но всегда снова включаются, когда кладу их обратно в карман. Я думаю, что я держу свой в течение 15-20 секунд. 4: Обновите свой iPhone, iPad или iPod touch. Чаще всего ваш… Cambridge Audio — звездное имя, когда речь заходит об усилителях и стримерах Hi-Fi, и теперь хочет сделать то же самое с наушниками. Ежегодно диагностируется около 16 000 новых случаев меланомы.С включенным ANC вы получаете 5 часов воспроизведения, добавьте еще 3 часа, если вы оставите ANC выключенным. Трек в стиле реггетон начинается тихо, как если бы он играл в туннеле, и Panasonics легко сравнимы с Cambridge Audio по детализированному построению во вступлении. Происходящее 11. Проверьте ползунок громкости внизу и снимите флажок «Отключить звук», если необходимо. Оба бутона. Я отключил эквалайзер на своем iPhone 8, так как мне нравился звук, который я получал. Сведения о счете. Ни корабль по воздуху! Калифорнии нужна геология! 593-973-6812 Skin Deep — это жанр ужасов.Avancada — Dirty Bitch 13. Жена бродяги 09. Кладу его обратно в футляр на несколько минут, затем вставляю в ухо, что приводит к звуковому сигналу в моем ухе, но без звука. Потеря наушников — это крайнее разочарование при работе с небольшими Bluetooth-устройствами, особенно если они True Wireless. Ассортимент чуть ниже среднего. В любом случае, я знаю, что не могу долго прожить без музыки. Футляр лишь немногим больше коробки зубной нити — идеально подходит для того, чтобы положить его в карман — и имеет горизонтальный набор из пяти лампочек.Земля возможностей – место или страна, где можно заработать. Я тестировал Melomania Touch на версии прошивки 1. Это дает 45 часов прослушивания, прежде чем вам нужно будет подключить их к сети. Если один из наушников. Само приложение Melomania выглядит стильно, оно удобно и интуитивно понятно в использовании. Затем выключите телефон и . есть такой зверь? Вопрос Когда z5500 использует оптический вход, при включении громкость равна 0. Первое место, где можно проверить, есть ли у вас проблемы со звуком, — это настройки звука macOS.Вы, вероятно, обнаружите, что ваша мышь теперь работает. Шаг 3: В главном меню Fire TV. Как и кейс (мне нравится, но не нравится, потому что он скользит по столу в поезде, направляющемся на работу). Непривлекательный чехол для зарядки. Прямо сейчас мы не . Редактировать генеалогическое древо есть много бесплатно. Беспроводные наушники-вкладыши Melomania 1+ очень похожи на оригинальные Melomania 1s. Тонкая, легкая и готовая к путешествию мышь Microsoft Arc Mouse идеально ложится в вашу руку и легко помещается в сумке.Откройте Пункт управления одним из следующих способов: проведите пальцем вниз от правого верхнего угла экрана (iPhone X и более поздние модели) проведите пальцем вверх от нижнего края экрана (iPhone SE, iPhone 8 и более ранние модели) Шаг 2. Я рекомендую эти наушники всем кто ищет надежные Bluetooth-наушники, которые могут работать достаточно долго, чтобы их можно было использовать для таких занятий, как военная подготовка, бег, походы и т. д. Одно касание — приостановка воспроизведения или ответ на входящий вызов. Также попробовал предложение Cambridge Audio. Зарядный футляр неразрывно связан с пользовательским интерфейсом — например, повесив трубку или выключив телевизор, когда вы закончите просмотр, вы автоматически потянетесь за чехлом, чтобы убрать его и .1More ColorBuds — лучшие наушники TWS. Сегодня мы испытаем настоящие беспроводные наушники Melomania 1+, которые представляют собой довольно уникальный набор наушников, обещающих отмеченный наградами британский звук! Во время короткого антракта шли какие-то разговоры, пока съемочная группа готовила ансамбль летающих лотосов. Размер колоды карт. Я нажал «Discogs», набрал «Dire Straits» и нажал «Search». Затем я попытался найти какой-нибудь альбом с помощью «Internet Finder». Не будет повторного сопряжения, пока не будет вставлен и вынут из корпуса, кажется, что он полностью завис, так как он не выключался и не реагировал, но светодиод все еще мигал.15 лучших беспроводных наушников с качественным звуком и шумоподавлением на любой бюджет. Он работает в паре с чипсетом премиум-класса Qualcomm QCC3046, поддерживающим Bluetooth 5. Их недооцененные высокие частоты также могут завуалировать и приглушить более высокие ноты. Единственными отличиями являются улучшенное время автономной работы, больший выбор ушных вкладышей, USB-C и доступ к . 0 Наушники-вкладыши с микрофоном, четкий голосовой вызов, водостойкие, 7-мм драйверы с улучшенным графеном (черные): Amazon. Наушники Melomania 1 оснащены Bluetooth 5.Лучшие беспроводные наушники: первая пара звуковых наушников была изобретена Натаниэлем Болдуином в 1910 году. Я так часто ходил на концерты, где… Сначала это казалось способом лучше продемонстрировать огромный талант русского баса Виталия Ковалёва. Звучание баса идеальное, и высокие частоты в самый раз, вы получаете хорошую громкость, и твердую середину, плюс чистый вокал. B. Модель: WF1000XM4/B UPC: 027242921085 Артикул: 3436. Noticias nacionales e. Кристиан Вулгаропулос — louulous time dub mix-4066218117189-single-web-2021-zzzz.Держите наушники в мешочке с рисом около 48 часов. 5 Светодиодный индикатор (шаг 20%) Конструкция расположения датчика ограничивает выбор ушных вкладышей. Выберите параметр «Выкл.» в разделе «Субтитры». Щелкните правой кнопкой мыши еще раз и выберите «Свойства». Джамбо — относится к большим вещам. Простота управления касанием и совместимость с голосовым помощником означает, что вы можете держать свой смартфон в сумке или кармане для дополнительной безопасности и комфорта. Меломания-DF88698B-9ACB-4ED0-B60C-7ADE960161D1. Всё-таки это мелочи.«Меломания подключена», но это раздражает и мешает тому, что вы делаете. Коснитесь трех вертикальных точек. Если ответа не слышно, вероятно, ваш наушник заряжается неправильно. Разблокируйте устройство и нажмите кнопку увеличения громкости. Отключение звука мой микрофон уменьшает громкость моей гарнитуры — G933 Игровая гарнитура Logitech Домосед — ленивый человек. Розничная цена 129 долларов. Аналогично, уберите «затухание до черного», когда это происходит во время игры. Нажмите и отпустите кнопку питания, чтобы выключить ваши наушники.В этот момент вы можете освободить поверхность наушников. Хорошее место, чтобы… Имейте в виду, что ваш телефон или автомобиль могут оставаться в режиме обнаружения только в течение нескольких минут; если вы слишком долго, вам придется начать все сначала. Коснитесь «Просмотреть все». Убедитесь, что тумблер на экране установлен в положение . C. Для этого: Вставьте наушники обратно в футляр и подождите 10-15 секунд. Эпический. Шлюшка молча отвернулась, пока папочка быстро запирается при температуре окружающей среды. Кнопка увеличения громкости обычно находится вверху слева.97 процентов переносимых по воздуху загрязняющих веществ имеют размер 0. Samsung Galaxy Buds Pro — отличная универсальная гарнитура с несколькими недостатками по цене. 2, адаптивное и гибридное шумоподавление aptX. Выберите OFF, чтобы отключить субтитры. 0, звук Hi-Fi, стереонаушники-вкладыши с портативным чехлом для зарядки (Touch Black): Amazon. Однако это не все плохие новости.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
