Блок предохранителей ВАЗ 217: схема, функции, предназначение


Прежде, чем начинать разговор об электрических цепях ВАЗ 2107 и предохранителях, твёрдо нужно выучить следующие правила:

  • при каких-либо действиях по ремонту автоэлектрики  нужно сбрасывать с аккумулятора «минус», чтобы случайно не замкнуть цепи токопроводящих дорожек на печатной плате монтажного блока. По той же причине лучше не пользоваться  металлической отвёрткой;
  • схема не терпит примитива. Нельзя ставить самоделки вместо предохранителей, «жучки» прочее. Подобные самодельные устройства могут обладать критическим рассеянием мощности с выделением большого количества тепла, так как не проводилось расчётов. Это может привести к пожару;
  • если вы увидели, что предохранители, которые вы ставите, один за другим «горят», то узнайте причину, пока не случилась ещё большая неприятность, вроде пожара в подкапотном пространстве илы поломки генератора, например. Возможно, что вы изменили расположение, выводов, или перепутали силу тока. Принципиальная схема поможет вам разобраться.

Для чего нужен монтажный блок

Все электрические цепи, снабжающие тех или иных потребителей на ВАЗ 2107, а именно: фары и указатели поворота, стоп – сигналы, прикуриватель, электровентилятор отопителя, звуковой сигнал, вентилятор охлаждения радиатора и многие другие нуждаются в защите.

Это делается с помощью предохранителей, который способен пропускать ток заданных значений. По достижении определённого параметра своего предела предохранитель сгорает, но, «жертвуя собой», сохраняет всю цепь от поломки.

Монтажный блок, или панель реле и предохранителей  создан специально для удобного обслуживания всех электрических цепей, он находится справа (по ходу движения) под капотом автомобиля. Кроме того, отдельные реле (электромеханические переключатели) большей частью тоже помещены в нём, за редким исключением (реле поворотов, например). Их расположение – отдельное, под торпедой.

Порядок и наименование реле и предохранителей в монтажном блоке ВАЗ 2107

На более старых автомобилях стоял блок старого образца, и применялись предохранители с фарфоровым сердечником и полосой проводника, чем шире полоса, тем больше была сила пропускаемого тока. По цвету, они не различались, и были цилиндрического типа, расположены в один предохранительный ряд. Сверху блок прикрывает декоративная пылеводозащитная панель.

На более новых автомобилях установлен монтажный блок нового образца, со штырьковыми предохранителями, которые маркированы по цвету – красные рассчитаны на силу тока до 10 А, жёлтые – на вдвое большую, до 20 А.

Рассмотрим по порядку все реле и все цепи, защищённые предохранителями.

В монтажном блоке ВАЗ 2107 видно три кубических возвышения. Это реле, или электромеханические выключатели:

  • R1 – реле обогрева заднего стекла, его предохранитель F5;
  • R2 – дальний свет, его предохранители F12 на правую и F13 на левую фары соответственно;
  • R3 – реле ближнего света фар, соответственно предохранители F16 и F17;

Если нет света в двух фарах сразу  (неважно, ближний или дальний) и замена предохранителей не помогла– лучше поменять реле. В случае, если и это не помогло – возможно, нужно поменять лампы или проблема в проводке.

Существуют свободные «посадочные места» для реле:

  • Омыватель фар, с очистителем – самая «буржуазная» опция;
  • Звуковой сигнал.
  • Включение «карлсона» — вентилятора охлаждения радиатора.

О двух последних местах следует сказать особо: там установлены перемычки, чтобы «замкнуть напрямую» цепи без реле. Необходимо помнить, что если перемычка установлена не плотно, и есть размыкание, то может быть отказ вентилятора системы охлаждения.

В случае, если всё-таки двигатель перегрелся, то нужно срочно включать на полную мощность печку, с максимальной температурой и на двойной обдув, и,  по возможности, набрать хорошую скорость на трассе.

В наборе имеется штатное место для пинцета, которым удобно менять предохранители:

Ниже – схема расположения цепей относительно номера предохранителей. Они кодируются следующим образом (второй столбик – предельная сила тока, А). Принципиальная схема электрооборудования может помочь разобраться тем, у кого лучше визуальная память.

F110Отопитель, белые фонари заднего хода, сигнал, обогрев заднего стекла;
F210Двигатель стеклоочистителя, фар, насосов для обмывки как фар, так и лобового стекла;
F3, F410Запасные
F520Обогрев заднего стекла и реле
F610Элементы консоли: прикуриватель и часы
F720Звуковое реле и «карлсон». Совет: не сигналить часто и помногу, когда включён радиатор охлаждения.
F810Аварийка, поворотники
F97,5Задние противотуманки
F1010Множество фунций: приборная панель – лампы тормоза, аккумулятора, «подсос», электровентилятор, обмотка возбуждения генератора, электропневмоклапан.
F1110Тормозные сигналы, освещение в салоне
F127,5Правый дальний свет
F1310Левый дальний свет
F1410Левые габариты, освещение номера, подкапотная лампа
F1520Правые габариты, часы, «бардачок», прикуриватель
F1610Правый ближний свет, омыватель и очиститель фар
F177,5Левый ближний свет

О замене монтажного блока

Просто так блок старого образца  поменять на новый не получится, так как схема различна, и штатные шлейфы проводов не совпадают. В результате возникнут проблемы со звуком, с генератором и будет постоянно включён вентилятор – «карлсон». Поэтому лучше всё – таки обратиться в профессиональный автосервис.

Схема: предохранители ВАЗ 2107 | Клуб любителей ВАЗ

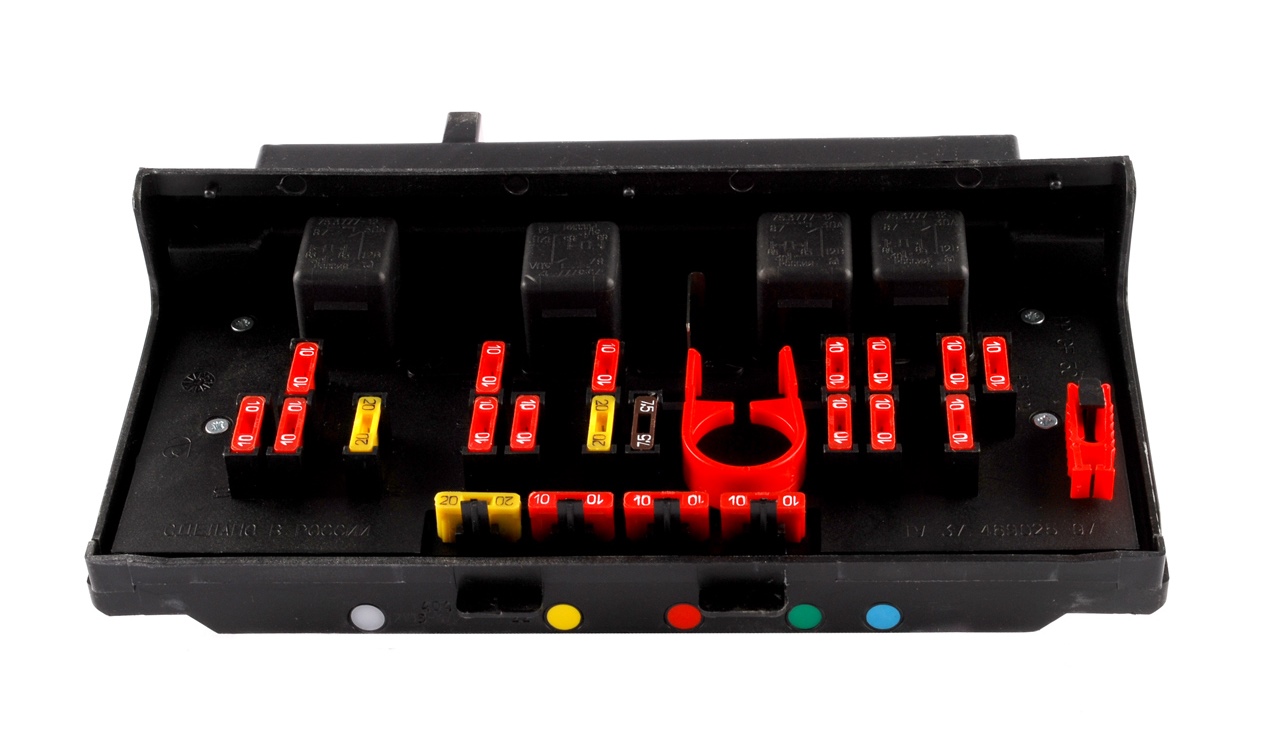

Монтажный блок реле и предохранителей автомобиля ВАЗ 2107
R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107F1 (10А)
электродвигатель отопителя
лампы света заднего хода
сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

F2 (10А)
электродвигатель стеклоочистителя
электродвигатель очистителей фар
электродвигатели насосов омывателей ветрового стекла и фар

F3(10А) резервный

F4(10А) резервный http://lizaonline.ru

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

F6 (10А)
прикуриватель
часы

F7 (20А)
звуковые сигналы
реле сигналов
реле (контакты) и электродвигатель вентилятора охлаждения радиатора

F8 (10А)
выключатель аварийной сигнализации с контрольной лампой
реле-прерыватель указателей поворота и аварийной сигнализации
лампа контроля указателей поворота (в режиме аварийной сигнализации)
указатели поворота (в режиме аварийной сигнализации)

F9 (7,5А)
лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)
указатели поворота (в режиме указания поворота)
тахометр, вольтметр
реле-прерыватель и сигнализатор указателей поворота
система управления электропневмоклапаном
указатель и сигнализатор резерва топлива
указатель температуры охлаждающей жидкости

лампа контроля включения стояночного тормоза
лампа контроля аварийного состояния рабочей тормозной системы
лампа контроля заряда аккумуляторной батареи
лампа контроля закрытия воздушной заслонки карбюратора
реле электровентилятора (обмотка)
термовыключатель электровентилятора
обмотка возбуждения генератора http://kistudio. ru

F11 (10А)
плафон освещения салона
лампы сигналов торможения
лампа контроля непристегнутого ремня безопасности водителя (если имеется)

F12 (7,5А)
лампа дальнего света (правая фара)
реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)
лампа дальнего света (левая фара)
лампа контроля включения дальнего света

F14 (10А)
лампа габаритного освещения (левая блок-фара)
лампа габаритного освещения (правый фонарь)
лампа фонарей освещения номерного знака
подкапотная лампа

лампа контроля включения наружного освещения

F15 (20А)
лампа габаритного освещения (правая блок-фара)
лампа габаритного освещения (левый фонарь)
лампы освещения прикуривателя, приборов, бардачка, часов

F16 (10А)
ближний свет фар (правая блок-фара)
реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (7,5А)
ближний свет фар (левая блок-фара)

Схема электропроводки ВАЗ-2103: Предохранители

Схема электропроводки ВАЗ-2103: Предохранители

1 (16А) Звуковых сигналов.
— Плафонов освещения салона.
— Патрона подключения переносной лампы.
— Прикуривателя.
— Фонарей сигнализации открытых передних дверей.
— Часов.
— Ламп стоп-сигнала.
2 (8А) Стеклоочистителя.
— Электровентилятора отопителя.

3 (8А) Левой фары (дальний свет) и контрольная лампа включения дальнего света фар.
4 (8А) Правые фары (дальний свет)
5 (8А) Левые фары (ближний свет)
6 (8А) Правые фары (ближний свет)
7 (8А) Левого подфарника (габаритный свет).
— Контрольной лампы включения габаритного света.
— Правого заднего фонаря (габаритный свет).
— Левой лампы освещения номерного знака.
— Лампы освещения багажника.
— Лампы освещения приборов.
— Фонаря заднего хода.
8 (8А) Правого подфарника (габаритный свет).
— Левого заднего фонаря (габаритный свет).
— Лампы освещения гнезда прикуривателя.
— Подкапотной лампы.
— Правой лампы освещения номерного знака.

9/1 (8А) Указателя давления масла.

— Контрольной лампой недостаточного давления масла.
— Указателя уровня топлива с контрольной лампы резерва топлива.
— Указателя температуры жидкости в системе охлаждения двигателя.
— Контрольной лампы включения стояночного тормоза и недостаточного уровня жидкости в бачке гидропривода тормозов.
9/2 (8А)  Указатели поворота и соответствующей контрольной лампы.
— Лампы освещения вещевого ящика.
— Контрольной лампы заряда аккумуляторной батареи.
— Контрольной лампы прикрытия воздушной заслонки карбюратора.
— Тахометра.
— Электромагнитного клапана карбюратора.
— Реле контрольной лампы заряда аккумуляторной батареи.

10 (8А) Обмотка регулятора напряжения. Обмотка возбуждения генератора.

(25 А) Электровентилятор охлаждения радиатора.
