Датчик включения вентилятора ваз 2106 — Датчики — Статьи

Вряд ли имеет смысл лишний раз напоминать к каким тяжелым последствиям может привести перегрев двигателя, а между тем подобная проблема может возникнуть из-за отказа такого, казалось бы, незначительной детали как датчик включения вентилятора. К слову сказать, данный элемент и сегодня широко используется на машинах с карбюраторными моторами и в полной мере это относиться  классическому ряду изделий автоВАЗа и, в частности популярной модели ВАЗ 2106.

Конструктивно датчик включения вентилятора представляет собой терморезистор, который при достижении температуры охлаждающей жидкости определенного контрольного значения замыкает контакты включения вентилятора, а при снижении температуры, соответственно, размыкает (температура замыкания 92±2 °С а размыкания 87+2 °С). Кстати, приобретая датчик включения вентилятора для двигателя, установленного на ВАЗ 2106 следует учитывать, что аналогичные датчики на ВАЗ 2108 и ВАЗ 2109  настроены на более высокую температуру, а значит, в момент покупке следует внимательно изучить маркировку, нанесенную на его корпусе.

Осуществляя диагностику неисправности системы охлаждения, поиск места где находится данный датчик особого затруднения не вызывает, однако следует учитывать, некоторые различия в месте установки для вариантов ВАЗ 2106 с латунными и алюминиевыми радиаторами. В первом случае он находиться снизу бачка радиатора с левой его стороны, а во втором – в нижней секции правого бака.

Что касается общей электрической схемы работы системы охлаждения, то  и здесь существуют разные варианты, например,  на карбюраторных автомобилях семейства ВАЗ, начиная с 2000 года, вспомогательное реле подключения вентилятора больше не устанавливают, а из жгута удалены все провода его подключения. Также с 2000 года начато использование более совершенного датчика  661.3710.

Типовая схема системы охлаждения ВАЗ 2106 приведена на рисунке, где цифрами обозначены:

  1. генератор;
  2. аккумуляторная батарея;
  3. выключатель зажигания;
  4. основной блок предохранителей;
  5. вспомогательное реле;
  6. датчик управления вентилятром;
  7. электровентилятор;
  8. вспомогательный блок предохранителей.

Не должен вызывать особых проблем и вопрос, как проверить  датчик включения вентилятора в случае общей неисправности системы охлаждения. В данной ситуации достаточно перемкнуть контакты в разъеме датчика (со стороны бортовой электросети) и если в таком положении вентилятор запуститься, то стоит задуматься,  как поменять датчик или, хотя бы, без последствий добраться до гаража или автосервиса.



Если исправный датчик включения вентилятора у вас уже под рукой, то замена неисправной детали не потребует от вас особых знаний и специальных навыков. При этом вам понадобиться, всего лишь, ключ на  «на 30» и емкость для сбора охлаждающей жидкости.

Единственная особенность заключается в том, чтобы при сборке не забыть установить уплотнительную прокладку, кроме того, для удобства работы, возможно, придется снять аккумулятор. При  подключении колодки разъема, его полярность значения не имеет.  В любом случае, если ситуация с перегревом двигателя возникла в дороге необходимо придерживаться определенных правил.

Прежде всего, при возникновении проблемы не следует сразу выключать двигатель – это чревато  местным перегревом некоторых деталей двигателя вследствие создания условий для, так называемого, «теплового удара». Гораздо полезнее просто остановиться и примерно пять минут дать поработать двигателю на холостых оборотах. Кроме того, значительно понизить температуру охлаждающей жидкости можно методом  включения отопления салона.

Похожие материалы

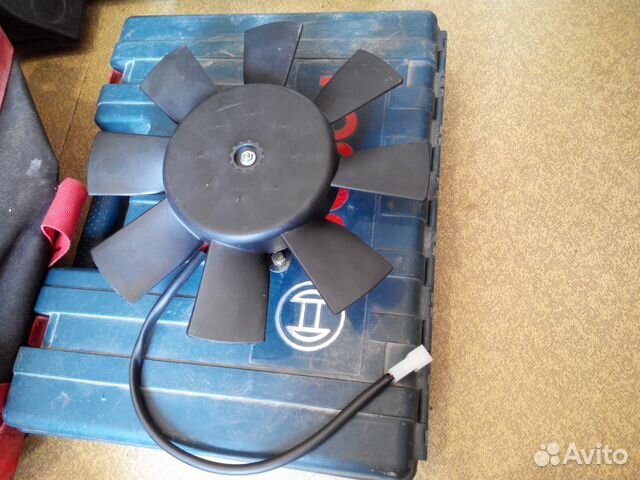

Замена вентилятора lada 2106 (ваз 2106)

Вращение вентилятора охлаждения радиатора производится электродвигателем. Сам вентилятор помещен в кожух из металла, который закреплен на задней стороне радиатора автомобиля. Как обычно, для разборки мы воспользуемся стандартным набором рожковых ключей, и набором головок, слесарной отверткой. Из набора нам понадобится на этот раз ключ на десять. Снятие вентилятора мы начнем с того, что обеспечим себе свободный доступ к нему.

  1. Для этого надо отсоединить провода от аккумулятора, затем снять его. Для того, что б нам не мешал жгут проводов, идущих к левой фаре, расстегнем его хомут. Разъединим колодку питания эл. двигателя и освободим провод датчика вентилятора, вынув три его держателя из кожуха.

    Для того, что бы их извлечь, надо сильно сжать с боков пальцами. Осталось выкрутить болты крепления и вынуть кожух движением вправо-вверх.

  2. Для снятия крыльчатки вентилятора с оси эл. двигателя, надо снять с оси стопорную шайбу, после этого крыльчатка легко снимется.
  3. Если Вы решили снять эл. двигатель для ремонта или замены, то перед его снятием отметьте на кожухе место, где из двигателя выходят провода, это Вам пригодится при сборке. Отсоедините хомут крепления проводов от кожуха. Затем, отвернув три гайки, снимите двигатель с кожуха.

    Двигатель установлен на кожухе на распорных втулках, не потеряйте их при демонтаже электродвигателя. На кожухе вентилятора находятся упругие резиновые втулки. Поддевая отверткой, аккуратно снимите их тоже.

Все! На этом процесс разборки вентилятора завершен.

Сборку вентилятора необходимо производить в обратном порядке.

Охлаждение радиатора осуществляется за счет электро-вентилятора, привод которого осуществляется за счет электродвигателя. Вентилятор электродвигателя помещен в металлический кожух, который крепится с задней стороны радиатора. Для его разборки и последующего ремонта вам потребуются ключ на «10» и наша любимая отвертка, без которой не осуществляется пожалуй не один ремонт. Прежде чем мы приступим к снятию вентилятора радиатора нам необходимо освободить рабочую площадь от всего что нам будет мешать, а именно:

  • Отсоедените провода аккумулятора и снимите его.
  • Отсоедените хомут жгута эллектрических проводов от левой внутренней фары.
  • Разъедените пакетник проводов питания электродвигателя вентилятора.
  • Отверните болты крепленя кожуха вентилятора и движением вправо и вверх вытащите кожух из под капота.

На оси электродвигателя вентилятор закреплен стопорной шайбой, которую необходимо снять и после чего снять сам вентилятор с оси. При снятии электродвигателя на металлическом кожухе необходимо сделать метки, чтобы при установке вентилятора радиатора не перепутать его положение относительно кожуха.

Для снятия электродвигателя снимите хомут крепления проводов к кожуху, после чего отверните три гайки крепления двигателя к корпусу кожуха и снимите его. Так же снимите распорные втулки со шпилек корпуса электродвигателя, снимите упругие втулки с кожуха вентилятора.

На этом процесс снятия вентилятора радиатора окончен, установку необходимо производить в обратной последовательности.

Источники

Вентилятор охлаждения ваз в Иркутске

2 993 ₽ Вентилятор ВАЗ-1118 электрический СБ LUZAR8 (800) 55. .. показать

из Люберец в Иркутск

Купить

2 945 ₽ Вентилятор ВАЗ М-2141 электрический СБ Калуга 70.37308 (800) 55… показать

из Люберец в Иркутск

Купить

2 280 ₽ Вентилятор ВАЗ М-2141 электрический СБ luzar lfc 01038 (800) 55… показать

из Люберец в Иркутск

Купить

300 ₽ Кожух ВАЗ-2105 вентилятора отопителя8 (800) 55… показать

из Люберец в Иркутск

Купить

4 228 ₽ Вентилятор ВАЗ-2170-72 конд-р Panasonic LUZAR8 (800) 55… показать

из Люберец в Иркутск

Купить

5 795 ₽ Вентилятор ВАЗ-21214 электрический двойн. СБ ВЕНТОЛ8 (800) 55… показать

из Люберец в Иркутск

Купить

5 368 ₽ Вентилятор ВАЗ-2123 электрический двойн. СБ Вентол8 (800) 55… показать

из Люберец в Иркутск

Купить

7 125 ₽ Вентилятор ВАЗ-21214 электрический двойн. СБ Валее8 (800) 55… показать

из Люберец в Иркутск

Купить

281 ₽ Датчик включения вентилятора охлаждения «LUZAR» ВАЗ 2108-099 99-94* ТМ-108-10+7 (938) 88… показать

из Краснодара в Иркутск

Купить

281 ₽ Датчик включения вентилятора охлаждения «LUZAR» ВАЗ 2103-07 92-87* ТМ-108+7 (938) 88. .. показать

из Краснодара в Иркутск

Купить

281 ₽ Датчик включения вентилятора охлаждения «LUZAR» ВАЗ-ГАЗ-М-2141 87-82* ТМ-108-02+7 (938) 88… показать

из Краснодара в Иркутск

Купить

-12%

3 714 ₽ 4 220 ₽ Модуль управления вентилятора охлаждения Приора Halla LUZAR LFR 012708 (800) 70… показать

из Санкт-Петербурга в Иркутск

Купить

-12%

3 714 ₽ 4 220 ₽ Модуль управления вентилятора охлаждения Приора Panasonic LUZAR LFR 012728 (800) 70… показать

из Санкт-Петербурга в Иркутск

Купить

-12%

3 114,90 ₽ 3 540 ₽ Кожух вентилятора охлаждения Приора Halla LUZAR LFS 012708 (800) 70… показать

из Санкт-Петербурга в Иркутск

Купить

-12%

16 605,60 ₽ 18 870 ₽ Блок охлаждения (радиатор+конденсор+вентилятор) для автомобилей Приора (тип Halla) LUZAR LRK 01278 (800) 70… показать

из Санкт-Петербурга в Иркутск

Купить

-12%

22 888,80 ₽ 26 010 ₽ Блок охлаждения (радиатор+конденсор+вентиляторы) для автомобилей Гранта МКПП (А/С) LUZAR LRK 01928 (800) 70. .. показать

из Санкт-Петербурга в Иркутск

Купить

129 ₽ Вентилятор ВАЗ-2101 полиамид8 (800) 55… показать

из Люберец в Иркутск

Купить

452 ₽ Кожух ВАЗ-2104 05 07 вентилятора пласт.8 (800) 55… показать

из Люберец в Иркутск

Купить

262 ₽ Датчик включения вентилятора охлаждения «ПЕКАР» ВАЗ 2103-06 92-87*+7 (938) 88… показать

из Краснодара в Иркутск

Купить

262 ₽ Датчик включения вентилятора охлаждения «ПЕКАР» ВАЗ-ГАЗ 87-82*+7 (938) 88… показать

из Краснодара в Иркутск

Купить

-12%

2 877,90 ₽ 3 270 ₽ Кожух вентилятора охлаждения Logan (08-LUZAR LFS 09558 (800) 70… показать

из Санкт-Петербурга в Иркутск

Купить

-12%

16 948,80 ₽ 19 260 ₽ Блок охлаждения (радиатор+конденсор+вентиляторы) для автомобилей Приора (тип Panasonic) LUZAR LRK 012728 (800) 70… показать

из Санкт-Петербурга в Иркутск

Купить

-12%

3 528,80 ₽ 4 010 ₽ Кожух вентилятора охлаждения Logan (08-A/C LUZAR LFS 09668 (800) 70. .. показать

из Санкт-Петербурга в Иркутск

Купить

10,50 ₽ Втулка крепления вентилятора «АВТОЛАЙН» ВАЗ 2103-07 50 шт/уп+7 (938) 88… показать

из Краснодара в Иркутск

Купить

-12%

21 234,40 ₽ 24 130 ₽ Блок охлаждения (радиатор+конденсор+вентилятор) для автомобилей Vesta (15-Logan (12-LUZAR LRK 09788 (800) 70… показать

из Санкт-Петербурга в Иркутск

Купить

181 ₽ Вентилятор ВАЗ-2121 полиамид8 (800) 55… показать

из Люберец в Иркутск

Купить

352 ₽ Реле света, вентилятора ВАЗ-2101, ГАЗ-24, ИЖ Калуга8 (800) 55… показать

из Люберец в Иркутск

Купить

85 ₽ Кожух вентилятора «ПЛАСТИК» ВАЗ 21213+7 (938) 88… показать

из Краснодара в Иркутск

Купить

80 ₽ Вентилятор 6-ти лоп. ВАЗ 2106-2121 (желт) Сызрань+7 (938) 88… показать

из Краснодара в Иркутск

Купить

-12%

18 365,60 ₽ 20 870 ₽ Блок охл. (радиатор+конденсор+вентилятор) для а/м Лада Largus (12-Renault Logan (08-AT LUZAR LRK 091988 (800) 70… показать

из Санкт-Петербурга в Иркутск

Купить

285 ₽ Кожух ВАЗ-21213 вентилятора нижний8 (800) 55. .. показать

из Люберец в Иркутск

Купить

903 ₽ Кожух ВАЗ-21214 вентилятора пластик8 (800) 55… показать

из Люберец в Иркутск

Купить

893 ₽ Кожух ВАЗ-2108 вентилятора8 (800) 55… показать

из Люберец в Иркутск

Купить

713 ₽ Сопротивление вентилятора радиатора ВАЗ-21238 (800) 55… показать

из Люберец в Иркутск

Купить

542 ₽ Кожух ВАЗ-21213 вентилятора верхний8 (800) 55… показать

из Люберец в Иркутск

Купить

770 ₽ Кожух ВАЗ-2106 вентилятора8 (800) 55… показать

из Люберец в Иркутск

Купить

608 ₽ Кожух ВАЗ-2190 вентилятора8 (800) 55… показать

из Люберец в Иркутск

Купить

732 ₽ Кожух ВАЗ-21073 вентилятора Н/О8 (800) 55… показать

из Люберец в Иркутск

Купить

722 ₽ Кожух ВАЗ-2123 вентилятора пластик8 (800) 55… показать

из Люберец в Иркутск

Купить

513 ₽ Кожух ВАЗ-1118 вентилятора8 (800) 55… показать

из Люберец в Иркутск

Купить

171 ₽ Разъем ВАЗ-2170 2123 эл. вентилятора СБ8 (800) 55. .. показать

из Люберец в Иркутск

Купить

15 ₽ Втулка ВАЗ-2106 крепл. кожуха вентилятора дистанц.8 (800) 55… показать

из Люберец в Иркутск

Купить

22,50 ₽ Шайба вентилятора ВАЗ 2101-07 (2054)+7 (938) 88… показать

из Краснодара в Иркутск

Купить

93 ₽ Колодка с проводом «CARGEN» вентилятора отопителя ВАЗ 2123-2170+7 (938) 88… показать

из Краснодара в Иркутск

Купить

195 ₽ Колодка с проводом «CARGEN» вентилятора отопителя ВАЗ 1118+7 (938) 88… показать

из Краснодара в Иркутск

Купить

81,50 ₽ Колодка с проводом «CARGEN» вентилятора отопителя ВАЗ 2108-09-15+7 (938) 88… показать

из Краснодара в Иркутск

Купить

129 ₽ Кожух вентилятора «ПЛАСТИК» ВАЗ 2106+7 (938) 88… показать

из Краснодара в Иркутск

Купить

42 ₽ Кожух вентилятора отопителя «ПЛАСТИК» ВАЗ 2101-06+7 (938) 88… показать

из Краснодара в Иркутск

Купить

285 ₽ Датчик включения вентилятора ВАЗ-2103-2107 92-87 град ПЕКАР ТМ108Б8 (800) 55… показать

из Люберец в Иркутск

Купить

Где находится предохранитель вентилятора на ваз 2103? Электрооборудование

В этом же посте поговорим об установке ножевых предохранителей на ВАЗ 2101, 2106 .

.. Разница в установке на «копейку» и «шестерку» не слишком большая, вся разница в наличии блока дополнительных предохранителей в шестых моделях, в которых есть резервные предохранители и предохранители цепей поворотов и сигнализации, а также цепь вентилятора охлаждения.

Ножевые предохранители обладают рядом полезных свойств, чем на самом деле лучше стандартных, но все преимущества сводятся к одному — лучшему контакту предохранителя с гнездом, в котором он установлен.Это все. Зато благодаря этому нет плавления предохранителя, нагрева и прочих радостей.

Что нужно для установки:

  1. Ключ на «8»
  2. Отвертка, если клеммы плохо снимаются со штатной колодки
  3. Термоусадка, как более «человеческий» вариант изоленты, хоть и изоленту можно использовать, но смотреться будет не очень
  4. Тестер, может понадобиться
  5. Разъемы «мама» 6,6 мм, для ВАЗ 2106 нужно 12 шт, для ВАЗ 2101, 2103 — 8 шт
  6. Собственно сам ножевой блок предохранителей, подходит от Волги 3110 на 13 предохранителей
  7. Проволочные перемычки
  8. Прямые руки, внимательность

Рекомендую начинать установку с отключения массы АКБ, это обязательное условие начала работы, гарантирует безопасность работы для вас и вашего автомобиля. Затем ключом на «8» откручиваем крепления блока предохранителей, следим, чтобы провода не выходили из клемм.

После того, как вы открутили блок, его нужно снять, насколько позволяют провода. Не нужно тянуть все провода подряд! Есть вероятность, что что-то перепутается, и в дальнейшем проблем не избежать. Весь монтаж осуществляется по следующей схеме, на ней указана разметка для подключения проводов.

На этой схеме наглядно видно в каких местах устанавливать перемычки, они позволяют уменьшить количество проводов, упростить электрическую схему.

Важно!!! Установить перемычки нужно на те провода, на которые подается напряжение из моторного отсека, то есть с провода источника напряжения, установить перед предохранителем. Если после предохранителя подключить перемычку, то получится, что через один предохранитель проходит ток, который питает двух потребителей.

Выглядят так:

Нажмите на картинку и она увеличится (420 килобайт)

1. 2. Боковые огни.
3.4. Уличные фары.
5. Внутренние фары.
6. Звуковые сигналы.
7. Распределитель зажигания ВАЗ 2103.
8. Свечи зажигания ВАЗ 2103.
9. Генератор ВАЗ 2103.
10. Аккумуляторная батарея ВАЗ 2103.
11. Реле включения звуковых сигналов.
12. Катушка зажигания ВАЗ 2103.
13. Боковые указатели поворота.
14. Датчик указателя температуры охлаждающей жидкости ВАЗ 2103.

15. Датчик контрольной лампы давления масла ВАЗ 2103.
16. Датчик контрольной лампы уровня тормозной жидкости ВАЗ 2103.
17. Реле зарядки аккумулятора ВАЗ 2103.
18. Реле включения фар.
19. Клапан карбюратора ВАЗ 2103.
20. Датчик указателя давления масла ВАЗ 2103.
21. Подкапотная лампа.
22. Стартер ВАЗ 2103.
23. Регулятор напряжения.
24. Розетка для подключения переносной лампы.
25. Блок предохранителей ВАЗ 2103.
26. Реле — прерыватель указателей поворота.
27. Выключатель стоп-сигнала.
28. Контрольная лампа выключателя воздушной заслонки карбюратора.
29. Выключатель насоса омывателя.
30. Реле включения контрольной лампы ручного тормоза.
31. Выключатель контрольной лампы включения ручного тормоза.
32. Переключатель фонарика реверс.
33. Электродвигатель стеклоочистителя ВАЗ 2103.
34. Реле стеклоочистителя ВАЗ 2103.
35. Лампа освещения вещевого ящика.
36. Выключатель света, расположенный на стойках передних дверей.
37. Выключатель лампы сигнализации открытия передней двери.
38. Индикатор уровня топлива ВАЗ 2103.
39. Контрольная лампа указателя запаса топлива ВАЗ 2103.
40. Контрольная лампа уровня топлива.
41. Указатель температуры жидкости в системе охлаждения двигателя ВАЗ 2103.
42. Лампа подсветки указателя температуры жидкости.
43. Указатель давления масла ВАЗ 2103.
44. Контрольная лампа недостаточного давления масла ВАЗ 2103.
45. Контрольная лампа давления масла.
46. Лампа освещения тахометра ВАЗ 2103.
47. Контрольная лампа включения ручного тормоза и недостаточного уровня жидкости в бачках гидравлической тормозной системы.
48. Контрольная лампа управления воздушной заслонкой карбюратора.
49. Контрольная лампа зарядки аккумуляторной батареи.
50. Тахометр ВАЗ 2103.
51. Контрольная лампа включения габаритного света.
52. Контрольная лампа включения указателей поворота.
53. Контрольная лампа включения дальнего света фар.
54. Лампа освещения спидометра ВАЗ 2103.
55. Выключатель наружного освещения.
56. Выключатель осветительных приборов.
57. Трехпозиционный переключатель стеклоочистителей.
58.Замок зажигания.
59. Часы электрические ВАЗ 2103.
60. Лампа освещения часов.
61. Трехпозиционный переключатель электродвигателя отопителя.
62. Лампа сигнализации открытой передней двери.
63. Выключатель фар.
64. Переключатель указателей поворота.
65. Переключатель звукового сигнала.
66. Прикуриватель.
67. Выключатель света, расположенный в стойке задней двери.
68. Плафон внутреннего освещения кузова.
69. Электродвигатель отопителя.
70. Лампа освещения багажника.
71.Датчик указателя уровня топлива и указателя резерва топлива ВАЗ 2103.
72. Лампа указателя поворота.
73. Двухходовая лампа указателя габарита и стоп-сигнала.
74. Фонарь заднего хода.
75. Подсветка номерного знака.
76. Точка соединения с «массой».
77. Электрический разъем.

Автомобиль модели ВАЗ-2106 начал выпускаться в 1976 году. Он отличался от своего предшественника ВАЗ-2103 более мощным двигателем, объем которого 1,6 литра, измененным кузовом и салоном.На момент публикации это был самый престижный и комфортный автомобиль… Ниже представлена ​​качественная цветовая схема электрооборудования отечественного легкового автомобиля ВАЗ-2106. Как и в любом автомобиле, в этой модели могут быть неисправности в электросхеме, поэтому электросхема будет незаменима для выявления и устранения таких проблем. С его помощью можно узнать, где именно произошел обрыв в электрической цепи и произвести соответствующий ремонт. Узнать, какая лампа на панели приборов или фаре не работает, какой датчик вышел из строя, устранить поломку генератора, проверить предохранители и другие ремонтные действия, можно на основе предоставленной информации.

Схема ВАЗ 2106

1 — указатели поворота боковые; 2 — подфарники ВАЗ-2106; 3 — наружные фары; 4 — фары салона; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106; 7 — датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — моторчик стеклоочистителя; 16 — свечи зажигания ВАЗ 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — лампа моторного отсека; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумулятора; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителей; 29 — дополнительный блок предохранителей; 30 — блок главного предохранителя; 31 — выключатель фонарей заднего хода; 32 — контрольная лампа выключателя стояночного тормоза; 33 — патрон переносной лампы; 34 — реле-прерыватель указателей поворота и сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор двигателя отопителя; 39 — лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — замок зажигания ВАЗ 2106; 43 — переключатель ближнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителей; 47 — выключатель омывателя ветрового стекла; 48 — переключатель (регулятор) осветительных приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари, сигнализирующие об открытых передних дверях; 55 — выключатели света, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели света, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — подсветка номерного знака.

Модификации

Схема включения электростеклоподъемников передних дверей

1 — блок главных предохранителей; 2 — реле стеклоподъемников; 3 — выключатель стеклоподъемника левой двери; 4 — выключатель стеклоподъемника правой двери; 5 — мотор-редуктор стеклоподъемника правой двери; 6 — моторедуктор электростеклоподъемника левой двери; 7 — дополнительный блок предохранителей; 8 — замок зажигания; А – к выводу «30» генератора; Б — к выключателю освещения приборов; V — условная нумерация штекеров в блоке мотор-редуктора.

Цепь управления электромагнитным клапаном карбюратора

1 — замок зажигания; 2 — генератор; 3 — аккумуляторная батарея; 4 — катушка зажигания; 5 — переключатель; 6 — блок управления; 7 — электромагнитный клапан карбюратора; 8 — концевой выключатель карбюратора.

Двигатель вентилятора охлаждения двигателя

1 — генератор; 2 — аккумуляторная батарея; 3 — замок зажигания; 4 — блок главного предохранителя; 5 — реле включения электровентилятора, 6 — датчик включения электровентилятора; 7 — электровентилятор; 8 — дополнительный блок предохранителей

Предохранители и реле ВАЗ 2106

  • №1 защищает цепи звукового сигнала, часов, стоп-сигналов, прикуривателя, сигнализаторов открытых передних дверей. Номинал предохранителя 16А.
  • №2 защищает цепь омывателя лобового стекла, стеклоочистителей (дворников), электродвигателя отопителя ВАЗ 2106. Предохранитель номиналом 8А.
  • №3 Левая фара дальнего света, а также контрольная лампа включения дальнего света на спидометре (синего цвета). Номинал предохранителя 8А.
  • №4 защищает правую фару дальнего света.Номинал предохранителя 8А.
  • №5 защищает левый ближний свет от короткого замыкания. Номинал 8А.
  • №6 защищает правую цепь ближнего света. Номинал 8А.
  • №7 защищает цепь освещения багажника, приборов, номерного знака, прикуривателя, левого переднего габаритного огня и правого заднего габаритного огня. Номинал 8А.
  • № 8 защищает цепь контрольной лампы габаритного света, освещения номерного знака, освещения моторного отсека, правого переднего габаритного огня и левого заднего габаритного огня.Номинал 8А.
  • №9 защищает цепь тахометра, обмотку реле обогрева заднего стекла, фонарь заднего хода, освещение вещевого ящика, контрольную лампу заряда аккумулятора, стояночный тормоз, уровень тормозной жидкости, управление воздушной заслонкой карбюратора, масло указатели давления, температуры охлаждающей жидкости и уровня топлива, поворот. .. Номинал 8А.
  • №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятор.Номинал 8А.
  • №11, 12,13 в базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал выбирается в зависимости от потребителя.
  • № 14 служит для защиты цепи обогревателя заднего стекла, если он установлен. Номинал 16А.
  • Вентилятор охлаждения двигателя № 15, если он установлен на автомобиле. Номинал 16А
  • #16 защищает цепь указателя поворота и сигнализации. Номинал 8А.

Важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендованы производителем.Игнорирование этих требований грозит выходом из строя электрооборудования.

Хотя ВАЗ 2103 считается люксовой моделью, от своей «копеечной» прародительницы он унаследовал некоторые детские недуги. В частности, блок предохранителей , который часто создает массу хлопот владельцу в дороге от вибрации. В связи с этим схема электропроводки ВАЗ 2103 встречается практически в каждом автомобиле с большим пробегом, чтобы водитель мог определить, какой именно предохранитель разомкнул контакт.

Кто есть кто

Чтобы понять, почему, на первый взгляд, две совершенно разные модели имели такой ненадежный элемент в системе электрооборудования, нужно обратиться к истории.А она такова, что две модели основаны на Fiat 124 1964 года.

Первоначально предполагалось, что концерн Fiat передаст документацию на 2 модели:

  1. Fiat 124, серийно выпускавшийся в Италии с 1966 года;
  2. Fiat 125 — автомобиль аналогичного дизайна, но более высокого класса, который появился в заводской программе итальянского автопроизводителя с 1967 года.

На видео ниже вы можете увидеть LADA 1500L – именно под этим названием экспортная версия ВАЗ 2103 продавалась в Европе.

Но позже, при детальном рассмотрении, оказалось, что разработка строящегося завода в Тольятти сразу двух совершенно разных конструкций подвески и модели силового агрегата, будет достаточно сложной задачей. .. То же самое касается и других элементов — проводка на ваз 2103, система зажигания и освещения должны быть идентичными для удешевления производства.

Для справки: условия сделки были пересмотрены, в результате чего стороны договорились доработать документацию автомобиля «люкс» так, чтобы унификация с ВАЗ 2101 была максимально возможной.

Электрооборудование


Приборная панель

Помимо внешних отличий во внешнем виде моделей и более богатой внутренней отделки, в салоне ВАЗ 2103 сразу бросалась в глаза роскошная по тем временам приборная панель.

А вот салонная проводка самой ВАЗ 2103 досталась от «копейки», в том числе и пресловутый блок предохранителей .

Блок предохранителей

Схема электропроводки ВАЗ 2103 представляла собой классический вариант, где роль второго провода выполнял металлический корпус автомобиля, а все основные узлы электроцепи были защищены предохранителями, расположенными в одной группе.

Конструктивно этот узел был неплох:

  1. Подпружиненные контакты прочно держали пластиковые направляющие;
  2. За счет этого был обеспечен контакт между металлическими пластинами и плавкими вставками;
  3. На крышке блока были изображения цепей (своего рода инструкция), которые защищены тем или иным предохранителем;
  4. В случае короткого замыкания заменить предохранитель своими руками несложно.

На фото ниже показан узел со снятой крышкой… Благодаря ему он надежно защищен, но сам узел ненадежен.

Для справки: часто советские автомобилисты называли предохранители этого типа «желудями» за то, что они самопроизвольно выпадали из своих гнезд при движении автомобиля.

Процесс замены

Если Вас, как владельца ВАЗ 2103, или любого другого, уже не устраивает ненадежность агрегата, заменить его легко и просто. Для этого нужно всего лишь приобрести универсальный блок предохранителей ножевого типа, часто именуемый «ЕВРО».

Внимание! Штатная проводка на ВАЗ 2103 не потребует переделок при замене.

Цена такого раствора будет не более 200 руб. А подключить клеммы можно по следующей схеме, показанной на фото ниже.

Резюме

Любой автовладелец понимает, почему проводка ВАЗ 2103 должна быть надежно защищена. А предлагаемый метод способен устранить многие «детские болячки», тем самым повысив безопасность автомобиля в целом и его отдельных электронных компонентов.

Электрооборудование выполнено по однопроводной схеме — минусовые выводы источников и вторые выводы потребителей электроэнергии подключаются к «земле», выполняющей роль второго провода. Номинальное напряжение в системе 12 В.

Большинство цепей включаются замком зажигания. Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, ламп салона, штепсельной розетки переносного фонаря и фонарей сигнализации открытых передних дверей. Электрооборудование автомобилей защищено предохранителями, установленными либо в один блок (на ВАЗ-2103), либо в два блока — основной и дополнительный (на ВАЗ-2106). Блоки предохранителей расположены под приборной панелью с левой стороны рулевой колонки. На ВАЗ-2103 электродвигатель вентилятора охлаждения двигателя и элемент обогрева заднего стекла (если установлен) защищены отдельными предохранителями на 16 А, расположенными под панелью приборов в пластиковых корпусах. Не защищены предохранителями: цепь зарядки аккумулятора, цепи зажигания и запуска двигателя, обмотка реле фар и реле электродвигателя вентилятора.

Перед заменой перегоревшего предохранителя выясните причину его сгорания и устраните ее. При поиске неисправности смотрите на перечисленные в списке цепи, которые защищает этот предохранитель.

Цепь распределения предохранителей

  1. (16 А) Плафоны. Звуковые сигналы. Розетка. Зажигалка. Лампы стоп-сигналов. Сигнальные лампы открытых передних дверей. Часы
  2. Стеклоочиститель и его реле. Электродвигатель отопителя. Мотор омывателя лобового стекла.
  3. Левая фара (дальний свет) и контрольная лампа включения дальнего света.
  4. Правая фара (дальний свет).
  5. Левая фара (ближний свет).
  6. Правая фара (ближний свет). Задний противотуманный фонарь(для ВАЗ-2106).
  7. Левый передний и правый габаритные огни (габаритный свет). Контрольная лампа габаритного света (для ВАЗ-2103). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя (для ВАЗ-2106).
  8. Правый передний и левый задний фонарь(габаритный свет). Лампа фонаря освещения номерного знака.Лампа прикуривателя (для ВАЗ-2103). Лампа моторного отсека. Контрольная лампа габаритного света (для ВАЗ-2106).
  9. Индикатор давления масла и контрольная лампа. Датчики температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Контрольная лампа стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая сигнальная лампа. Лампа индикатора заряда аккумулятора. Тахометр. Контрольная лампа воздушной заслонки карбюратора. Запорный клапан карбюратора. Лампа в перчатках. Фонарь (лампы на ВАЗ-2106) фонаря заднего хода.Обмотка реле обогрева заднего стекла.
  10. Регулятор напряжения. Обмотка возбуждения генератора.
Дополнительный блок предохранителей на автомобилях ВАЗ-2106
  1. Запасной
  2. Запасной
  3. Запасной
  4. (16A) Обогрев заднего стекла
  5. (16A) Двигатель вентилятора охлаждения двигателя
  6. Указатели поворота в режиме тревоги

Предохранители с неуказанной силой тока рассчитаны на 8 А.

На всех диаграммах, приведенных в гл. «Электрооборудование», цвет проводов обозначается буквами, причем первая буква — цвет самого провода, а вторая — цвет полосы на проводе: Б- белый, Г- голубой, Ж- желтый, 3-зеленый, К-коричневый, П-красный, О-оранжевый, П-розовый, С-серый, Ф-фиолетовый, Ч-черный.

Схема подключения вентилятора охлаждения ВАЗ. Схема подключения вентилятора охлаждения ваз Перестал включаться вентилятор охлаждения на ваз 2114

К счастью, недоумение, почему не работает вентилятор охлаждения ВАЗ 2114, возникает у пользователей гораздо реже, чем у владельцев других машин — собратьев по модельному ряду. Однако, к сожалению, нельзя сказать, что такая ситуация совершенно невообразимо. Такое бывает, и от этого никуда не деться.

С другой стороны, любая машина представляет собой сложный узел.Всегда есть что сломать или капризничать. Итак, заметив, что стрелка, показывающая температуру вашего двигателя, уверенно ползет в красную зону и не собирается останавливаться, сбрасывайте газ, включайте вентилятор на полную мощность в салоне и ищите ближайшую яму, где можно припарковать свой Железный конь.


С перегревом шутить не стоит: заевшие поршни — это капитальный ремонт, который ударит по вашему бюджету и нервам.

Статьи по теме: Почему не работает вентилятор охлаждения ВАЗ 2114 — причин может быть несколько. Проверять их стоит, чтобы снизить степень вероятности: чем чаще происходит данная поломка, тем ближе к началу списка находится проверяемый объект.

Чеки «Салон»

Начнем с того, что можно осмотреть, не выходя из машины.


2 предохранителя отвечают за штатную работу вентилятора. Один из них также управляет работой гудка, так что проверить его работоспособность элементарно: бибикай и слушай.Есть звук — забываем про этот предохранитель. Нет — лезем в монтажный блок и ищем тот, что указан F5 (на 20 ампер). Прежде чем ставить на место сгоревшего свежий, нелишним будет поинтересоваться, почему сгорел предыдущий. В противном случае новый ждет судьба своего предшественника в очень скором будущем.

Со вторым предохранителем разобраться не просто. Для проверки придется демонтировать обшивку торпеды со стороны пассажира.Под ним прячутся 3 реле в сопровождении собственного телохранителя-предохранителя. Нам нужен средний. Его вытаскивают и проверяют на целостность. Если он сгорел, перед установкой нового снова нужно будет найти причину поломки. Кстати, в этом случае будет хорошо, если у вас есть запасной (как для проверки, так и для замены сгоревшей детали).

Если этот предохранитель исправен, проверяем соседнее реле. Определить жив он или нет без омметра невозможно; мы можем только предложить заменить его на новый (тогда его нужно возить с собой про запас) и проверить, будет ли работать вентилятор.В любом случае стоит проверить состояние контактов на реле и при необходимости почистить их.

Если внутри автомобиля поломок не обнаружено, придется выйти из него и искать причины, открыв капот.

Чеки капота

Выйдя из машины и приподняв крышку, приступаем к более серьезным действиям.

  • Отсоединяется колодка, на которой крепятся провода, идущие к электродвигателю на вентиляторе охлаждения двигателя;
  • При паре свободных проводов мотор замыкается на аккумулятор.Это даст нам четкую картину: если вентилятор начал крутиться, то у нас проблема с датчиком температуры, если он остается неподвижным, сгорел моторчик.
В последнем случае все понятно — двигатель вентилятора придется менять (или ремонтировать, если есть возможность и есть соответствующие навыки и умения). Когда полетел датчик температуры, нужно не повторять ошибку многих и не путать его с датчиком, фиксирующим температуру охлаждающей жидкости. Нужный нам находится над термостатом, прямо на ГБЦ.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут иметь какое-то отношение к перечисленной ниже детали. Между тем владельцы ВАЗов уверяют, что следование этим инструкциям существенно (и положительно) влияет на систему охлаждения в целом и на работу ее вентилятора в частности.

Вероятно, тонкость все-таки не в самой крышке, а в травильном клапане, снижающем давление, достигшее критических значений.Но как от этого зависит работа вентилятора — тайна, покрытая мраком. Но актерство! Если вы уже проверили все, что можно, но так и не поняли, почему не работает вентилятор охлаждения ВАЗ 2114, попробуйте последовать совету бывалых и заменить кожух — вдруг поможет.

Вентилятор используется для создания воздушных потоков, направляемых на радиатор двигателя. Это необходимо для того, чтобы охлаждать жидкость, которая по нему циркулирует.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных потоков воздуха. Но когда автомобиль переходит в режим замедления или холостого хода при работающем двигателе, роль винта становится незаменимой.

Искомое устройство

Включение происходит после подачи соответствующего сигнала с электронного блока управления. ЭБУ, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры.Порог включения 103-105 градусов Цельсия.

В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке с обратной стороны радиатора.

Почему не работает

Причин, по которым пропеллер может не включаться, когда того требует температурная обстановка, несколько:

  • Вышел из строя электродвигатель вентилятора, то есть привод;
  • Перегорел предохранитель;
  • Реле отказало;
  • Обрыв проводки;
  • Разъемы датчиков потеряли контакты;
  • Датчик неисправен.

Поиск неисправности

Зона поиска проблем

Пояснение

Проверка гребного винта

Отсоединяет разъем на гребном винте и подключается непосредственно к аккумулятору. Если вентилятор работает, привод в порядке. Если пропеллер по-прежнему не крутится, проблема в электродвигателе.

Проводка и контакты

Если не работает пропеллер, обязательно проверить состояние проводки и убедиться в исправности контактов датчика

Предохранитель

Вы можете найти эти два элемента в моторном отсеке слева, ближе к водителю, внутри монтажного блока.Вентилятор имеет предохранитель с маркировкой F4 с номинальным током 20А. Проверку можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверить тестером

Находится там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить

Для проверки датчика отключите питание от датчика.Если он сработает, пропеллер начнет работать в аварийном режиме, то есть будет дуть постоянно. Отсоедините разъем и включите зажигание. Если пропеллер крутится, то датчик сломан. Нужна замена

Когда менять

Если причиной всех проблем является сам вентилятор, менять его не обязательно, так как в некоторых случаях его можно отремонтировать. Поломки часто связаны с подшипником или щетками.

Если причиной поломки стал выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать его ремонтом.Проще и лучше заменить весь привод.

Тест на разомкнутую цепь

Если ездить на автомобиле без пропеллера охлаждения, то он перегреет охлаждающую жидкость и разрушит патрубки, резиновые элементы, прокладку главного блока и клапанную крышку. Недалеко от разрушения компонентов поршневой группы.

Предохранитель

Категорически запрещается эксплуатировать автомобиль со сломанным вентилятором.

Цена вопроса

Прежде чем заняться проблемой с неработающим крыльчаткой радиатора, многим важно знать о стоимости комплектующих и работ.

Новый элемент будет стоить сегодня около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены станции Техническое обслуживание составит от 400 рублей и выше. Хотя на это не обязательно тратить деньги, так как самостоятельная замена займет у вас не более получаса. Да и особо сложного тут ничего нет.

датчик температуры

Замена

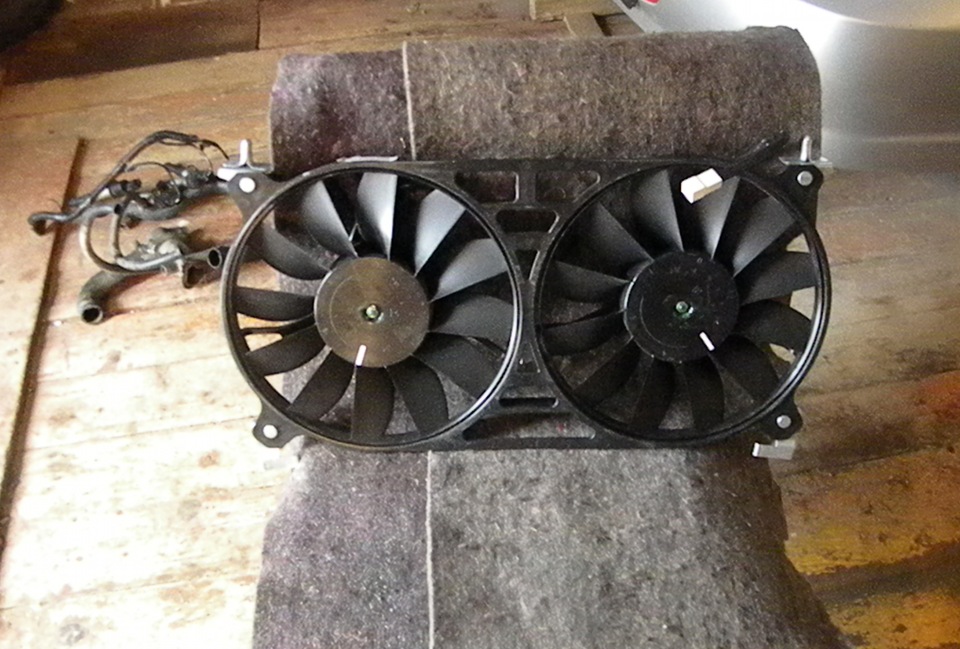

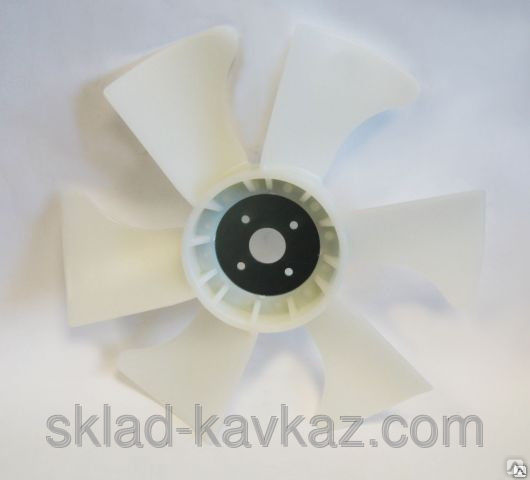

Для того, чтобы заменить крыльчатку вентилятора охлаждения своими руками, потребуется достаточно небольшой набор инструментов, в который входят:

  • Крестовая отвертка;
  • Торцевой ключ на 8 мм;
  • Торцевой ключ на 10 мм.

Если вы готовы, то давайте начнем.

  1. Поставить автомобиль на ровную поверхность, включить ручной тормоз… На всякий случай можно поставить дополнительные опоры под колеса вашего ВАЗ 2114. Меры предосторожности никогда не бывают ошибочными.
  2. Поднять капот, отсоединить минусовую клемму аккумулятора.
  3. Ключом на 10 мм демонтируются крепления корпуса воздушного фильтра.
  4. С помощью отвертки ослабьте хомут воздуховода, расположенного на датчике массового расхода воздуха.Так вы сможете убрать гофру. Сделай это.
  5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Они откручиваются отверткой, после чего фильтрующая составляющая снимается со своего посадочного места.
  6. Теперь возьмите ключ на 8 мм и с его помощью демонтируйте крепления воздухозаборника, а затем снимите сам воздухозаборник.
  7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на корпусе вентилятора по всему периметру. Там вы найдете в общей сложности 6 орехов.
  8. Отсоедините разъем от провода от разъема вашего сломанного вентилятора.
  9. Снимите кожух вентилятора, захватив при этом привод, то есть электродвигатель.
  10. Вооружившись ключом на 10 мм, нужно демонтировать три болта крепления, которые удерживают электродвигатель на кожухе.
  11. Установите новый вентилятор вместо старого устройства.
  12. Возвращаем все крепления на место, подключаем коннекторы, и проводим сборку в обратном порядке.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет крутиться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен отключиться сам по себе. Если не останавливается, выключите двигатель. Повторите эксперимент.

Редко оказывается, что после замены вентилятор все равно не работает. Даже если это и произошло, то это связано с двумя возможными событиями – были повреждены другие элементы системы охлаждения, либо вы приобрели нерабочий вентилятор. Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чем суть работы ВО? Электрический двигатель с крыльчаткой на валу, он установлен внутри прямоугольной металлической рамы, с помощью которой он крепится к задней части радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленный поток воздуха, который, собственно, и охлаждает антифриз или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Вы также можете самостоятельно определить причину неисправности. Причем для этого вовсе не обязательно иметь специальные навыки – достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке/замене.

Схема включения охладителя ВАЗ 2104, 2105 и 2107

  1. Вентилятор радиатора
  2. датчик температуры (расположен снизу радиатора)
  3. монтажный блок
  4. реле зажигания
  5. замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

  1. датчик включения электродвигателя;
  2. двигатель вентилятора;
  3. реле включения электродвигателя;
  4. главный блок предохранителей;
  5. замок зажигания;
  6. дополнительный блок предохранителей;
  7. генератор
  8. ;
  9. Аккумуляторная батарея
  10. .

Подключение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17.3722 (пальцевые предохранители), реле 113.3747 был включен в цепь вентилятора. После 1998 года такого реле нет.

Также до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3°С, температура размыкания 94±3°С), после 1998 года ТМ-108-10 с аналогичным температурные диапазоны или его аналоги от разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный на большие токи ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Двигатель вентилятора
  2. Датчик включения двигателя
  3. Монтажный блок
  4. Замок зажигания

К9 — Реле включения двигателя вентилятора. А — К клемме «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Двигатель вентилятора
  2. Датчик 66.3710 включения электродвигателя
  3. Монтажный блок

А — К выводу «30» генератора

Электросхема ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных авто различна.На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляется контроллером.

Схема для ваз 2113, 2114, 2115 инжектор и карбюратор

Где находится реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируемся по цвету проводов.Поэтому находим реле, от которого от основного реле (пин 85*) отходит тонкий розовый провод с черной полосой (не путать с тонким красным проводом с черной полосой, идущим от контроллера) и толстый белый силовой провод с черной полосой (пин 87) (белый и розовый провода нам нужны), это реле вентилятора.

Если вентилятор охлаждения не работает

Установлен электродвигатель для привода вентилятора постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичных. Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с рабочим колесом, 2500 — 2800 об/мин.
  • Потребляемая мощность электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82 ± 2 градуса.
  • Температура размыкания контактов датчика, 87 ± 2 град.

Вентилятор охлаждения может не включаться из-за:

  • неисправности электропривода;
  • перегорел предохранитель;
  • неисправен термостат;
  • вышел из строя термодатчик включения кулера;
  • неисправно реле ВО;
  • обрыв электропроводки;
  • неисправна пробка расширительного бачка.

Для проверки самого мотора вентилятора ВАЗ подаем напряжение 12 В от аккумулятора на его клеммы — исправный мотор начнет работать. Если проблема с вентилятором, можно попробовать его починить. Проблема обычно кроется в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва в обмотках. В таких случаях лучше всего заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А).Проверку проводят с помощью автомобильного тестера, включенного в пробный режим.

  1. В автомобиле с карбюраторным двигателем необходимо проверить датчик — включить зажигание и закоротить два провода, идущие к датчику. Вентилятор должен включиться. Если нет, то проблема точно не в датчике.
  2. Для инжекторных автомобилей необходимо прогреть мотор до рабочей температуры, и отсоединить разъем датчика, отключив его от бортовой сети автомобиля.В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет привод вентилятора работать постоянно. Если привод запускается, датчик неисправен.

Замена электровентилятора в автомобиле

  1. Ставим автомобиль на ровную поверхность, обездвиживаем стояночным тормозом.
  2. Открываем капот, отключаем минусовую клемму.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. С помощью отвертки ослабьте хомут воздуховода на датчике расхода воздуха и снимите гофру.
  5. Откручиваем саморезы крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
  6. Ключом на 8 открутить крепление воздухозаборника и демонтировать его.
  7. Ключом на 10, затем на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отсоедините колодку проводов от разъема вентилятора.
  9. Осторожно снимите кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта крепления электродвигателя к кожуху.
  11. Ставим на его место новый.
  12. Ставим конструкцию на место, закрепляем, подключаем коннектор.
  13. Дальнейшая установка осуществляется в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения включается на десятке при температуре 100-105°С, при нормальной работе
температура двигателя 85-90°С, вентилятор включается при перегреве двигателя, что естественно оказывает негативное влияние .

Эту проблему можно решить двумя способами: отрегулировать температуру включения в «мозгах» или сделать кнопку. Мы сосредоточимся на втором. Включать вентилятор с кнопки очень удобно: попал в пробку — включил, уехал — выключил, и никто не перегревается.

В кабине установлена ​​кнопка выбора режима работы вентилятора (постоянно отключен, постоянно включен, автоматически включается с помощью датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток, и поэтому надо использовать провода сечением не менее 2 мм, иначе более тонкий провод будет не выдержать и сгореть.

Видео — подключение и проверка ВО

6

На ВАЗ модели 2114 инжектор использует электровентилятор в системе охлаждения, который включается по сигналу соответствующего датчика температуры.

Этот узел часто выходит из строя, что требует замены как самого вентилятора, так и различных компонентов, управляющих его работой. Расскажем подробнее, почему не включается вентилятор охлаждения на ВАЗ 2114 и как отремонтировать свой автомобиль.

Признаки неисправности

Определить наличие проблемы в работе вентилятора системы охлаждения можно по резкому повышению температуры охлаждающей жидкости. На приборной панели автомобиля появляется соответствующее предупреждение о повышении температуры охлаждающей жидкости.Автовладельцу следует заглушить двигатель и дождаться его остывания, после чего можно осторожно продолжить движение. Помните, что эксплуатировать автомобиль с таким неработающим вентилятором не рекомендуется, так как есть риск повреждения ГБЦ, что неизменно вынуждает проводить трудоемкий и дорогостоящий ремонт.
Такие поломки также можно выявить при визуальном осмотре радиатора и вентилятора. Если при значительном повышении температуры охлаждающей жидкости вентилятор не включается, это может свидетельствовать о наличии различных поломок данного узла.

Причин отказа вентилятора может быть несколько :

  • Повреждение датчика температуры.
  • Потеря контакта в разъеме датчика температуры.
  • Обрыв электропроводки.
  • Проблемы с реле.
  • Перегорел предохранитель.
  • Неисправность привода электродвигателя вентилятора.

Необходимый инструмент

Выбор используемого инструмента будет напрямую зависеть от характера поломки. Зачастую достаточно вскрыть блок реле и заменить перегоревший предохранитель на новый, что позволит вентилятору снова заработать.Тогда как при значительных поломках, когда не включаются вентиляторы охлаждения ВАЗ 2114, необходимо демонтировать радиатор, снять вентилятор или поменять реле и соответствующие датчики температуры.
Для снятия вентилятора вам потребуется:

  • Крестовая отвертка.
  • Торцевые ключи на 8 и 10

Пошаговый алгоритм работы

В каждом случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки.Необходимо провести соответствующую диагностику, которая позволит определить, почему не включается вовремя вентилятор охлаждения радиатора на ВАЗ 2114, что упростит последующий ремонт.
В первую очередь рекомендуется отсоединить разъем вентилятора, затем, соблюдая полярность, снова подключить разъем непосредственно к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, и причина в этом случае может быть в проводке, неисправном датчике температуры или проблемах с предохранителем.


Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно не открывая пластиковую коробку. Дело в том, что такое реле двойное и одновременно отвечает за работу сирены. Поэтому, если пропадает звуковой сигнал автомобиля и при этом не работает вентилятор, это говорит о перегоревшем предохранителе. Блок с такими реле находится под капотом в небольшой пластиковой коробочке. Чтобы его открыть, нужно снять две защелки, после чего вынимаем пинцетом и меняем нужный вам предохранитель.


Диагностика поломки реле затруднена. Можем порекомендовать приобрести 100% рабочее реле, временно установить его в розетку и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует просто заменить использованное реле на исправное.


Для проверки датчика температуры, от которого сигнал идет напрямую на радиатор, отсоедините разъем от датчика, затем включите зажигание. В этом случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме.В том случае, если при таком отключении разъема от датчика вентилятор включается с опозданием, то, соответственно, можно сделать вывод о выходе из строя датчика температуры, который потребует замены. Сам датчик температуры крепится двумя болтами, которые можно открутить простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут.


Если причина поломки все-таки в вентиляторе, можно сначала попробовать его отремонтировать или сразу заменить на новый.Проблема может быть в подшипнике или щетках. В этом случае возможна замена таких поврежденных деталей, что полностью восстановит работу вентилятора системы охлаждения. Если причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные трудности, и лучше всего заменить такой вышедший из строя привод на новый.

Для снятия вентилятора с приводом необходимо:

  1. Автомобиль ВАЗ 2114 установлен на ровной площадке и затянут стояночный тормоз
  2. Откройте капот и обесточьте минусовую клемму
  3. Открутить корпус воздушного фильтра с помощью тэна
  4. Ослабить хомуты на воздуховоде
  5. Закручиваем винты крепления воздушного фильтра и вынимаем фильтрующий элемент
  6. Далее откручиваем и демонтируем воздухозаборник, для чего нужен ключ на восьмерку
  7. Снять кожух вентилятора, для чего восьмым ключом
  8. откручивается 6 гаек
  9. Снимите блок двигателя
  10. Снять ведомый вентилятор

Вам достаточно установить на место новый привод или весь вентилятор в сборе и собрать в обратном порядке.После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и ждем включения обдува.

Заключение

Как видите, причин, по которым не включается вентилятор охлаждения на ВАЗ 2114, может быть много. Автовладельцу необходимо провести соответствующую диагностику, определить причину поломки и устранить ее самостоятельно, либо полностью заменить вентилятор охлаждения.

Электровентилятор системы охлаждения двигателя автомобиля ВАЗ-2114 включается только по сигналу датчика температуры охлаждающей жидкости.Но подключение происходит не напрямую, а через реле. Эта электрическая цепь защищена двумя предохранителями. Если стрелка указателя температуры заползла в красную зону шкалы, то отключаем газ, включаем на полную мощность вентилятор отопителя салона и ищем место остановки .

Исправность одного из предохранителей, расположенных в монтажном блоке и защищающих электрическую цепь вентилятора, можно проверить, просто нажав на кнопку звукового сигнала.Если сигнал работает, то с предохранителем все в порядке, так как он защищает еще и электрическую цепь звукового сигнала. Если он неисправен, вскрываем монтажный блок, ищем предохранитель F5 на 20 ампер, но перед его заменой нужно найти причину его выхода из строя, иначе точно так же сгорит вновь поставленный.

Для проверки второго предохранителя придется снять обшивку консоли со стороны пассажира. Там вы увидите три реле и рядом с каждым из них предохранитель.Вам нужно будет вытащить середину, чтобы проверить. И опять же, если он сгорел, нужно искать причину этого явления. При исправном предохранителе проверяем среднее реле, так как через него включается двигатель вентилятора. Вытащив его из гнезда, осмотрите его контакты на предмет окисления. Проверить можно омметром, если его нет или не умеешь им пользоваться, то придется попробовать заменить на исправный.

Далее открываем капот, отсоединяем колодку с проводами от моторчика вентилятора и если есть пара проводов подключаем напрямую к аккумулятору.Если вентилятор начнет работать, то причину неисправности придется искать в датчике температуры, либо реле и еще одном предохранителе, расположенном рядом с этим реле. Ну а если вентилятор при прямом подключении не работает, то неисправность придется искать в нем.

Вентилятор также может не работать из-за выхода из строя датчика температуры включения вентилятора. Он расположен на головке блока цилиндров, над термостатом. Если нет омметра, проверяем метод его замены.Только не стоит путать выключатель вентилятора с датчиком, работающим на указатель температуры охлаждающей жидкости.

Какой двигатель на ваз 2106. Все автомобили ваз. Из чего состоит двигатель ВАЗ?

Основные детали двигателя автомобиля ВАЗ 2106: 1 — шкив коленчатого вала; 2 — ремень привода генератора; 3 — передняя манжета коленчатого вала; 4 — цепь привода распределительного вала; 5 — пружинная пластина; 6 — направляющая втулка; 7 — клапан; 8 — внутренняя пружина; 9 — наружная пружина; 10 – пружина рычага; 11 — регулировочный болт; 12 – рычаг привода клапана; тринадцать — распределительный вал; 14 — крышка маслозаливной горловины; 15 – крышка головки блока цилиндров; 16 — свеча зажигания; 17 – головка блока цилиндров; 18 — маховик; 19 – задняя манжета коленчатого вала; 20 — датчики давления масла; 21 — поршень; 22 — указатель уровня масла; 23 — пробка маслосливного отверстия; 24 — шатун; 25 — масляный поддон; 26 — ролик привода вспомогательных агрегатов; 27 – коленчатый вал.

Основные узлы и агрегаты моторного отсека ВАЗ 2106

Узлы и агрегаты ВАЗ 2106: 1 — радиатор; 2- аккумуляторная батарея; 3 — всасывающая труба; 4 — корпус воздушного фильтра; 5 — пробка маслозаливной горловины; 6-вакуумный усилитель тормозов; 7 — бак тормозной системы; 8 – бачок гидропривода выключения сцепления; 9 — расширительный бачок системы охлаждения; 10 — бачок омывателя; 11 — катушка зажигания; 12 — крышка (заглушка) радиатора; 13 — электровентилятор; 14 – верхний шланг радиатора; 15 — прерыватель-распределитель; 16 – крышка головки блока цилиндров.

Технические характеристики двигателя ВАЗ 2106 и описание конструкции

Автомобиль оснащен бензиновым, четырехтактным, четырехцилиндровым, рядным, восьмиклапанным двигателем, с верхним расположением распределительного вала. Система питания карбюраторная. Порядок работы цилиндров: 1-3-4-2, отсчет — от шкива коленчатого вала.

Двигатель ВАЗ 2103 отличается от двигателя ВАЗ 2106 меньшим диаметром цилиндра (76 мм против 79) и, соответственно, блоком цилиндров, размером поршня и поршневых колец, а также прокладкой ГБЦ. Головки блока для обоих двигателей одинаковые и их детали взаимозаменяемы. Цилиндры двигателя расположены вертикально в один ряд и объединены в блок. Поверх него устанавливается общая для всех цилиндров головка блока. Снизу блок цилиндров закрыт штампованным стальным поддоном, который одновременно служит емкостью для масла.

Поршни имеют два компрессионных кольца и одно маслосъемное кольцо. Коленчатый вал вращается в пяти подшипниках в блоке цилиндров. От шкива на его переднем конце клиноременная передача приводит в действие генератор и насос охлаждающей жидкости, расположенный с правой стороны двигателя.

В передней части двигателя расположен привод распределительного вала и вал привода вспомогательных агрегатов: распределителя зажигания, топливного и масляного насосов. Привод осуществляется двухрядной втулочно-роликовой цепью.

С правой стороны двигателя кроме генератора расположены выпускной коллектор, стартер и впускной трубопровод с карбюратором и воздушным фильтром. Масляный фильтр находится с левой стороны.

Для установки двигателя в сборе с коробкой передач и сцеплением использовалась трехточечная схема подвески.Две передние опоры расположены по обеим сторонам блока цилиндров и крепятся к поперечине передней подвески автомобиля. Задняя опора расположена на коробке передач и опирается на поперечину, закрепленную под полом кузова.

Эластичные подушки передних опор состоят из резины с завулканизированными стальными шайбами ​​и крепежными болтами. Для повышения жесткости опор в подушках центрального отверстия установлены пружины на основе изолирующих колец, а внутри пружин расположены резинометаллические буферы для смягчения ударов.Подушки крепятся к кронштейнам промежуточными пластинами. Правая подушка защищена от нагрева со стороны выхлопной трубы глушителей защитным кожухом.

Задняя опора также резинометаллическая, состоит из трех стальных пластин с разделяющей их резиной. Средняя пластина крепится к редуктору, а крайние – к поперечине. двигатель с задней подвеской. Между полками ригеля размещены стальные распорки для предохранения полок от деформации при затягивании болтов крепления.

Блок цилиндров изготовлен литьем из специального высокопрочного чугуна. Отверстия под цилиндры расточены непосредственно в блоке и в цилиндрах не используются дополнительные вставки (гильзы). Цилиндры хонингуются для получения специального профиля и обработки поверхности. По диаметру цилиндры делятся на 5 классов через 0,01 мм, обозначаемых латинскими буквами А, В, С, D и Е. Класс каждого цилиндра маркируется на нижней плоскости блока цилиндров.

Отверстия под коренные подшипники коленчатого вала растачивают вместе с крышками подшипников.Поэтому они не взаимозаменяемы ни между собой, ни с крышками других блоков цилиндров. Чтобы не перепутать крышки, на них делают маркировку. Крышки подшипников крепятся к блоку цилиндров самоконтрящимися болтами, замена которых на какие-либо другие недопустима.

Вал привода вспомогательных агрегатов вращается в двух втулках, запрессованных в блок цилиндров. Передняя втулка сталеалюминиевая, а задняя металлокерамическая, бронзографитовая. Запасные части поставляются с втулками номинальных и ремонтных размеров с уменьшенным на 0 внутренним диаметром.3 мм.

Поршни отлиты из алюминиевого сплава. Наружная поверхность поршня покрыта тонким слоем олова для улучшения его приспособляемости к стенкам цилиндра. Для компенсации неравномерного теплового расширения юбка поршня имеет сложную форму. Он имеет коническую форму и овальную форму в поперечном сечении. Поэтому диаметр поршня необходимо измерять только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.

По наружному диаметру поршни (как и цилиндры) делятся на пять классов: А, В, С, D и Е через 0.01 мм, а по диаметру отверстия под поршневой палец — на три разряда через 0,004 мм. Категория обозначается краской на торце (первая — синяя, вторая — зеленая, третья — красная). Класс поршня (латинская буква) и категория (номер) указаны на головке поршня.

В качестве запчастей поставляются поршни классов А, С, Е, которых вполне достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры делятся на классы с некоторым перекрытием по размерам.

Отверстие под поршневой палец смещено от оси симметрии на 5 мм в правом двигателе. Поэтому на поршне имеется метка в виде буквы Р для правильной ориентации поршня в цилиндре. Этикетка должна быть обращена к передней части двигателя.

С 1986 года ремонтные поршни для всех моделей двигателей ВАЗ выпускаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 года ремонтные поршни для двигателей 2103 и 2106 выпускались с прибавкой 0.4; 0,7 и 1,00 мм.
Поршни двигателей 2103 и 2106 отличаются только размером (диаметром).

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо с хромированной внешней поверхностью. Нижнее компрессионное кольцо скребкового типа, фосфатированное.

Поршневые пальцы запрессованы в верхнюю головку шатуна и свободно вращаются в бобышках поршня. По наружному диаметру пальцы делятся на три категории через 0,004 мм. Категория пальца отмечена на его конце соответствующим цветом: 1-й — синий, 2-й — зеленый и 3-й — красный.

Шатун стальной, кованый. Нижняя головка шатуна разъемная, в ней установлены шатунные вкладыши. Шатун обрабатывается вместе с крышкой, поэтому они не взаимозаменяемы с крышками других шатунов. Чтобы не перепутать шатунные крышки при сборке, на шатуне и его крышке (сбоку) выбиты номера цилиндров, в которых они установлены. При сборке номера на шатуне и крышке должны быть с одной стороны.

Коленчатый вал отлит из высокопрочного чугуна и имеет пять опорных (коренных) шеек, закаленных током высокой частоты на глубину 2–3 мм. На заднем конце коленчатого вала имеется гнездо, куда вставляется подшипник первичного вала коробки передач. Смазочные каналы в шейках коленчатого вала закрыты колпачковыми пробками, которые для надежности запрессованы и нарезаны резьбой в трех точках.

Для продления срока службы коленчатого вала возможна перешлифовка шеек коленчатого вала при износе или повреждении их поверхностей. Шлифовкой диаметры шеек уменьшают на 0,25; 0,5; 0,75 и 1,00 мм.

Осевое перемещение коленчатого вала ограничивается двумя упорными полукольцами, установленными в блоке цилиндров с обеих сторон заднего коренного подшипника. С лицевой стороны подшипника размещено сталеалюминиевое полукольцо, а с задней — металлокерамическое (желтое).

Вкладыши коренных и шатунных подшипников тонкостенные биметаллические сталеалюминиевые. Вкладыши 1-го, 2-го, 4-го и 5-го коренных подшипников имеют канавку на внутренней поверхности (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки).Вкладыши среднего коренного подшипника отличаются от остальных вкладышей отсутствием канавки на внутренней поверхности и большей шириной. Все вкладыши шатунных подшипников не имеют канавок, идентичны и взаимозаменяемы. Ремонтные вкладыши выполнены увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.

Маховик чугунный и имеет штампованный стальной зубчатый венец для пуска двигателя стартером. Маховики взаимозаменяемы, так как балансируются отдельно от коленчатого вала.Маховик отцентрован передним подшипником коленчатого вала первичного вала коробки передач.

Маховик крепится к фланцу коленчатого вала шестью самоконтрящимися болтами, под которыми находится одна общая шайба. Эти болты нельзя заменять другими.

Четырехцилиндровый карбюраторный двигатель ВАЗ 2106 представляет собой рядную силовую установку с вертикальным ходом поршневой группы. Вывих распределительного вала находится вверху в головке блока цилиндров.

Типы двигателей ВАЗ 2106

Линейка двигателей ВАЗ шестого поколения представлена ​​3 типами двигателей:

  1. Продукт, у которого объем двигателя равен 1.6 литров. Это самый востребованный агрегат семейства классических автомобилей этой модели.
  2. Изделие с мотором, объем которого приближается к 1,3 литра. Отличие от основной силовой установки в том, что в этом агрегате длина хода поршневых элементов меньше на 1,4 см. Соответственно, изменения коснулись и таких элементов двигателя, как блок, коленчатый вал и узлы цепи ГРМ. также в топливной системе применен другой карбюратор.
  3. Изделие с мотором, объем которого почти 1.5 литров. Отличием от штатного карбюраторного агрегата является диаметр поршневой группы, который на 0,03 см меньше стандартного диаметра цилиндра. Это привело к изменению параметров блока и шатунно-поршневых элементов.

Штатный двигатель ВАЗ 2106 — результат модернизации двигателя Тройки. В результате этого усовершенствования мощность двигателя была увеличена до 75 л.с. при достижении крутящего момента 116 Нм. Диаметр цилиндра 7.9 см.

Тюнинг двигателя ВАЗ 2106

Качественный тюнинг двигателя призван повысить параметры динамичности силовой установки. Методы настройки:

  • форсировка двигателя «шестерка»;
  • чип-тюнинг двигателя
  • ;
  • установка на автомобиль более прогрессивной системы зажигания.

Большим прорывом в тюнинге двигателей можно считать увеличение хода поршня и диаметра цилиндра. Если в первом случае необходимо заменить коленчатый вал, что очень дорого, то во втором моменте проще использовать ремонтные (увеличенные) цилиндры.Также практикуются поршневые изделия других модификаций, которые потребуют хонингования отверстий гильз. Для увеличения степени сжатия требуется обработать прокладку ГБЦ.

Одним из эффективных способов тюнинга двигателя может стать т.н. доработка силовой установки, представляющая собой перечень мероприятий по агрегату, приводящих к улучшению динамических характеристик мотора. Основные шаги при выполнении тонкой настройки:

  1. снижение весовых характеристик коленчатого вала и шатунно-поршневой группы.
  2. Шлифовка и притирка сопрягаемых поверхностей коллекторов.
  3. Калибровка и настройка электронных комплексов, отвечающих за работу моторного блока.
  4. Увеличение или уменьшение передаточного числа.

Углубленный тюнинг двигателя ВАЗ 2106 в первую очередь связан с подбором и установкой коленчатого вала особого типа вместо штатной детали. Такая деталь крепится с кривошипом большего размера. Под блок, расточенный под поршневую группу увеличенного диаметра, выбирают цилиндры, оснащенные Т-образными кольцами компрессионного типа.

Далее проводится технологическая корректировка настроек всех составных элементов двигателя с основной задачей повышения степени сжатия в цилиндре двигателя. Этот показатель напрямую связан с угловым значением фаз газораспределения и положением дроссельной заслонки.

Изменение положения вала газораспределения осуществляется приводом регулируемого типа, что позволяет заполнять камеру сгорания топливом с повышенной концентрацией воздуха.Наиболее эффективным вариантом тюнинга двигателя является установка турбины на силовую установку и оборудование. аппарат так называемый «прямоток», т.е. выходная система прямоточного выхода газов. Выбор такого вспомогательного оборудования желательно делать со специалистом по двигателям. Если машину усовершенствовать турбиной, это сильно повысит динамические параметры двигателя.

Такой вид модернизации, как чип-тюнинг двигателя, позволяет оптимизировать функциональность автомобиля.Изменение динамических параметров происходит без применения механических доработок. Такая услуга проводится исключительно в автомобиле, где есть система ЭБУ. Наличие соответствующего ПО в ЭБУ позволяет контролировать и изменять настройки зажигания, подачи топлива, расходомера и т.д.

Одним из прогрессивных способов тюнинга двигателя является регулировка системы зажигания автомобиля. Для этих целей практикуется установка электронного коммутационного зажигания, которое среди автолюбителей называется бесконтактным, т.е.е. без участия механических коммутационных элементов (контактов прерывателя). Помимо этого необходимо менять свечные элементы системы на более качественные изделия.

Тактико-технические характеристики автомобиля ВАЗ 2106 шестерка

Макс. скорость: 150 км/ч
Время разгона до 100 км/ч: 17,5 с
Расход топлива на 100 км в городе: 10,1 л
Объем топливного бака: 39 л Снаряженная машина 90 090 4 0 3 вес: 1035 кг
Допустимая полная масса: 1435 кг
Размер шин: 175/70SR13

Технические характеристики двигателя

Расположение:

Расположение: Фронт, продоль
Емкость двигателя: Мощность двигателя: 1569 CM3
Мощность двигателя: 9000 HP
Количество оборотов: 5400
Крутящий момент: 116/3000 NM
Система снабжения: Carbretor
Turbo: NO
Механизм распределения газа
: OHC
Расположение цилиндров
: Встроенные
Количество цилиндров: 4
Диаметр цилиндра: 79 мм
Ход: 80 мм
Соотношение компрессии: 8. 5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-92

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабаны

Рулевое управление

Тип рулевого управления: Червячный редуктор
Усилитель рулевого управления: Нет

Трансмиссия

Привод: Задний
Количество передач: Механическая коробка — 4
Передаточное число главной пары: 4,1

Подвеска

Передняя подвеска: на двойных поперечных рычагах
Задняя подвеска: винтовая пружина

Корпус

Тип кузова: SEDAN
Количество дверей: 4 Количество дверей: 4
Количество мест: 5
Машина Длина: 4166 мм
Ширина машины: 1611 мм
Машина Высота: 1440 мм
колесная база : 2424 мм
Колея передняя: 1365 мм
Колея задняя: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника:
345 л

Производство

Год выпуска: с 1976 по 2005

Модификации ВАЗ 2106

ВАЗ-21061 — двигатель ВАЗ-2103 объемом 1500 см3. Изначально этот индекс должен был обозначать специальное издание для Канады, которое предусматривало оснащение специальными бамперами — алюминиевыми, без клыков, с накладками и законцовками из черного пластика.

ВАЗ-21062 — экспортная модификация ВАЗ-2106 с правым рулем.

ВАЗ-21063 — двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электровентилятором вместо крыльчатки с ременным приводом (в варианте допускался ременный привод).

ВАЗ-21064 — экспортная модификация ВАЗ-21061 с правым рулем.

ВАЗ-21065 — модернизированная модификация с улучшенным оснащением, выпускалась в 1990 — 2001 гг. Отличалась от базовой модели более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста С передаточным числом 3,9, бесконтактной системой зажигания, Solex карбюратор (21053-1107010), галогеновые фары, обивка сидений и подголовников, а также штатный задний противотуманный фонарь и электрообогрев заднего стекла. Комплектация 21065-01 комплектовалась двигателем от модели 2103.

ВАЗ-21066 — экспортная модификация ВАЗ-21063 с правым рулем.

ВАЗ-21067 — сборка «ИжАвто». Двигатель ВАЗ-21067, отличающийся от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечило соответствие нормам токсичности Евро-2.

ВАЗ-21068 — выпущен как носитель агрегатов на период доводки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 — автомобили производились для спецслужб. Внешне он полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 года мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 года универсальный РПД для заднеприводных и переднеприводных ВАЗ-415.

ВАЗ-2106 «Турист» — пикап со встроенным в кузов тентом, созданный по заказу техдирекции. Проект был отвергнут головным управлением завода, а единственный серебряный экземпляр был перекрашен в красный цвет и в дальнейшем использовался как внутренний технико-технический.

ВАЗ-2106 «Половина седьмого» — единственный экземпляр, изготовленный по специальному заказу, полученный от Л.И. Брежнева или кого-либо из его окружения после демонстрации опытного ВАЗ-2107 высшему руководству СССР в 1979 году. Кроме экспортных бамперов , отличался сиденьями и решеткой радиатора от 2107, а также модифицированным под ее установку капотом.

ВАЗ-2106 – настоящая классика советского автомобилестроения. Автомобиль выпускался долгое время после развала Союза, что объясняется его невероятной надежностью.Кроме того, он выделяется на фоне других автомобилей отечественного производства удивительной ремонтопригодностью буквально каждого узла, доступностью запчастей, неограниченными возможностями модернизации.

Важным преимуществом ВАЗ-2106 является используемый в этом автомобиле двигатель. Этот четырехтактный агрегат, оснащенный до 2002 года карбюраторной, а затем – инжекторной и системой зажигания топлива, может работать на бензине даже самого низкого качества, редко выходит из строя в сильные морозы, может успешно эксплуатироваться практически в любых условиях. Любая его проблема устраняется даже без участия специалиста – с текущим ремонтом легко справится любой мало-мальски опытный автомобилист.

Масса двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 вес двигателя без коробки передач составляет 121 килограмм. Поэтому данный агрегат настоятельно не рекомендуется пытаться снимать или перемещать в одиночку — это прямой путь к серьезной травме. Лучше всего привлечь помощника, который сможет подстраховать вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включая как ГБЦ, так и систему зажигания, двигатель будет весить еще больше — 140 килограммов.

Наконец, вместе с редуктором и присоединенными к нему устройствами это значение увеличится еще на 26 килограммов.

Как видите, вес вполне можно назвать существенным недостатком автомобиля перед импортными аналогами. Для его снижения, увеличения мощности, а также для улучшения динамических характеристик многие водители сегодня устанавливают детали из сплавов легких металлов.

В 1984 году на Болгарском автопредприятии была выпущена дизельная версия «шестерки». Замена бензинового двигателя на мотор, работающий на дизельном топливе, не сильно повлияла на характеристики автомобиля. Во-первых, болгарам не удалось увеличить мощность силового агрегата. Во-вторых, его вес увеличился примерно на 10 килограммов, что тоже можно назвать минусом переделки.

Другие характеристики двигателя ВАЗ-2106


Вес мотора хоть и важная, но далеко не главная его характеристика.Именно поэтому мы решили рассказать о других особенностях силового агрегата, устанавливаемого на различные модификации «шестерок». Например, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор он упал до 75 литров. С участием. Однако данный параметр всегда можно увеличить серией улучшений.

Диаметр цилиндра силового агрегата ВАЗ-2106 составляет 79 миллиметров, крутящий момент может достигать 3000 об/мин, рабочий объем 1568 кубических сантиметров. Наконец, степень сжатия мотора равна 8.5 атмосфер, а ход поршня 80 миллиметров.

Слабые места двигателя ВАЗ-2106

Двигатель автомобиля ВАЗ-2106 является модификацией силового агрегата от Тройки. Вполне возможно, что именно поэтому ряд недостатков предшественников. Отечественные умельцы научились диагностировать проблемы с двигателем чуть ли не по звуку. В качестве примера приведем несколько симптомов поломок, а также расскажем, какие элементы двигателя могли выйти из строя:


Радиатор ВАЗ-2106: замена элемента

Топливно-воздушная смесь при сгорании выделяет огромное количество тепла.Соответственно, для нормальной работы двигателя необходим хороший теплоотвод. Эту функцию выполняет радиатор охлаждения. Им комплектуется и ВАЗ-2106. Но иногда случается так, что деталь выходит из строя. Как определить неисправность и заменить этот элемент самостоятельно? Давайте рассмотрим.

Почему это происходит?

Основная причина того, что радиатор ВАЗ-2106 пришел в негодность, это течь или поломки внутри элемента. Если вы заметили, что уровень антифриза стал падать, а после непродолжительной стоянки под машиной образовалась лужа с жидкостью, скорее всего, в системе охлаждения произошла поломка.Ездить с такой неисправностью не рекомендуется. Некоторые владельцы предпочитают ремонтировать старый элемент с помощью аргонной сварки. Но не во всех случаях это возможно (особенно если это медный радиатор ВАЗ-2106).

Да и не каждый мастер гарантирует безотказную работу восстановленного теплообменника. Поэтому лучший способ решить проблему – заменить радиатор. ВАЗ-2106 очень ремонтопригодная машина. Поэтому его легко исправить самостоятельно. Ниже мы покажем вам, как это сделать.

Инструменты

Какие инструменты нам нужно заменить? Для снятия и установки радиатора нам понадобится головка «на 10», удлинитель, трещотка, крестовина и плоская отвертка.Наличие смотровой ямы не обязательно.

Шаг 1 — слить антифриз

Первый шаг — слить старую охлаждающую жидкость. Важный момент – производить слив охлаждающей жидкости требуется только «на холодную». Если автомобиль недавно ездил, подождите, пока двигатель остынет. Итак, ставим машину на ровную поверхность (можно с небольшим наклоном вверх). В салоне прикрываем краник, подающий тосол на радиатор отопителя. ВАЗ-2106 продолжает стоять на месте.После этого открываем капот и откручиваем пробку расширительного бачка. Это необходимо для того, чтобы исключить вакуум в системе. Далее подставляем емкость на 5-7 литров под сливное отверстие. Можно использовать обычный таз, как на фото ниже.

Открутить пробку (она находится в районе блока цилиндров) и дождаться полного выхода антифриза из двигателя. Это займет около пяти минут. После этого затяните крышку и другие отверстия. Переходим к следующему этапу.

Этап 2 — демонтировать вентилятор СОД в сборе с электродвигателем и корпусом

Это обязательный этап.Как извлечь этот механизм? Для удобства сначала снимаем клеммы и вынимаем аккумулятор. После этого отсоедините жгут проводов в районе левой фары. Вынимаем блок питания. Вынимаем держатели датчика вентилятора. Для этого сдавите деталь пальцами по бокам и вытащите ее из отверстия в кожухе. Откручиваем болты самого кожуха. Последний элемент извлекается вместе с вентилятором наружу (убирается вправо вверх). Часто он загрязняется, поэтому чистить его будет лишним.

Шаг третий — снимаем навесные

Теперь нам нужно извлечь все навесные элементы. Итак, нам нужно ослабить хомут шланга расширительного бачка и патрубков, которые идут к двигателю автомобиля.

Обычно их подкручивают крестовой отверткой. Если соединение окислилось, можно использовать небольшой гаечный ключ. Сначала снимаем снаружи шланг расширительного бачка, затем верхний патрубок радиатора. Теперь необходимо отсоединить провода от выключателя вентилятора. После этого карабином или накидным ключом требуется открутить болты самого радиатора.Элемент крепится слева и справа. Теперь можно смело снимать радиатор ВАЗ-2106 снаружи. На его место установите новый теплообменник. Старайтесь размещать его максимально аккуратно, чтобы не повредить медные или алюминиевые соты. В противном случае поломка радиатора произойдет еще до его установки на транспортное средство. Соберите в обратном порядке.

Залейте антифриз

Теперь осталось только залить в систему новую охлаждающую жидкость. Для этого нужно открутить пробку расширительного бачка и с помощью технологической лейки залить антифриз.Старайтесь дозировать подачу жидкости. Не заливайте сразу слишком много антифриза — есть риск образования пузырьков воздуха. Кроме того, чтобы избежать продувки системы воздухом, последовательно нажмите на байпас и нагнетательную трубу.

Доливаем антифриз до нужного уровня, закручиваем крышку и запускаем двигатель. После прогрева до рабочих температур необходимо включить вентилятор. Если он не вращается, проверьте, правильно ли он установлен. Через сутки проверьте уровень антифриза. При необходимости долейте его до нужной отметки.Если нет, разбавьте его дистиллированной водой (но не смешивайте охлаждающую жидкость разных марок).

Полезные советы

Часто бывает, что при установке нового радиатора ВАЗ-2106 начинает терять антифриз. И следует это не из-за поломки, а из-за плохо закрепленных форсунок. Опытные автовладельцы рекомендуют обработать патрубки силиконовым герметиком и установить на новые хомуты. Кстати, сами шланги не должны быть жесткими или пережатыми. Если да, то лучше заменить их новыми.Также не допускаются трещины на патрубках. Ремкомплект стоит недорого, поэтому лучше заранее запастись новинками. Также при замене радиатора рекомендуется проверять состояние опор теплообменника. Если они сильно изношены, замените и их.

Что делать, если антифриз стал коричневым?

Помимо протечек, владельцы сталкиваются с таким явлением, как изменение цвета охлаждающей жидкости. Какова причина? Менять ли заново радиатор ВАЗ-2106? Причина в низком качестве антифриза.

Изменение цвета указывает на то, что в жидкости отсутствуют специальные добавки — ингибиторы коррозии. Такая жидкость является фальсифицированной и не подлежит эксплуатации. Покупайте только качественный антифриз.

Заключение

Итак, мы разобрались, как заменить на автомобиле ВАЗ-2106 радиатор охлаждения. Как видите, эту процедуру можно выполнить самостоятельно с минимальным набором инструментов. Кстати, стоимость нового радиатора для «шестерки» (алюминиевый, производства ДААЗ) вместе с хомутами и патрубками не более 2.5 тысяч рублей.

р>

ВАЗ «девятка» — машина на любителя

Есть в России вещи, которые умом не понять. Одна из них – не падающая популярность автомобилей отечественного производства. Несмотря на их низкий уровень безопасности и некачественную сборку, российские автолюбители продолжают покупать Волги и ВАЗы. Это касается и легендарной «девятки» — ВАЗ 2109. Несмотря на то, что отечественная «девятка» появилась еще во времена Советского Союза, она до сих пор пользуется большим спросом.

Большая семья

«Девятка» имеет несколько разновидностей — это модели 21093 и 21099 (так называемая «девяносто девятка»).93-я модель пришла на смену старому предшественнику и выпускалась с 1991 года. Это был пятидверный переднеприводный хэтчбек типа. Новинка претерпела несколько изменений. Основное отличие заключается во внешнем виде и конструкции кузова — теперь длинные крылья и капот заменены на удлиненные конструкции. Немного изменился дизайн салона – теперь в нем есть так называемая «европанель».

Изменения в спецификациях

Взамен старого бензинового агрегата рабочим объемом 1.3 литра, был установлен 1,5-литровый двигатель. Его мощность составляла 70 лошадиных сил (на 6 лошадей больше, чем у старого двигателя). За счет возросшего рабочего объема и мощности он легко разгонял машину до ста километров в час за 13,5 секунды (у предшественника этот показатель был на уровне 16 секунд). Кроме того, максимальная скорость новинки была увеличена до 156 километров в час. Крутящий момент составил 106 Нм.

Новые обновления

Спустя три года на Волжском заводе начали выпускать инжекторную версию ВАЗ 21093 «девятки».Автомобиль имел 2 модификации: 21093-02, а также 21093-03. Они отличаются друг от друга своей колесной базой и передаточным числом коробки передач. На этом автомобиле впервые применены бортовая система управления, маршрутный компьютер, микропроцессорная система зажигания.

ВАЗ «девяносто девять»

Автомобиль ВАЗ 21099 серийно выпускается с 1990 года. В отличие от 93-й модели, он имел четырехдверный кузов типа седан и обладал новой решеткой радиатора. Технические характеристики и дизайн были такими же, как у «девятки».

Завершение производства

В России серийное производство «девятки» было прекращено в 2004-ом году. На смену ему пришла новая Лада Самара 2 (фактически второе поколение автомобиля). Вторая серия Самара производится на АвтоВАЗе по сей день. Имеет несколько модификаций кузова – четырехдверный седан, а также трехдверный и пятидверный хэтчбеки. Но завершение производства в России вовсе не означает, что легендарная «девятка» — автомобиль 90-х, вообще больше нигде не производится.Его производит украинский ЗАЗ (Запорожский автомобильный завод). Удивительно, но модель 20-летней давности до сих пор активно покупают в Украине.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
